Подключение MOSFET транзистора к Arduino: схемы и практические советы

Как правильно подключить MOSFET транзистор к Arduino. Какие схемы подключения существуют. Каковы особенности работы с MOSFET в проектах на Arduino. На что обратить внимание при выборе MOSFET для Arduino.

Что такое MOSFET транзистор и зачем он нужен в проектах с Arduino

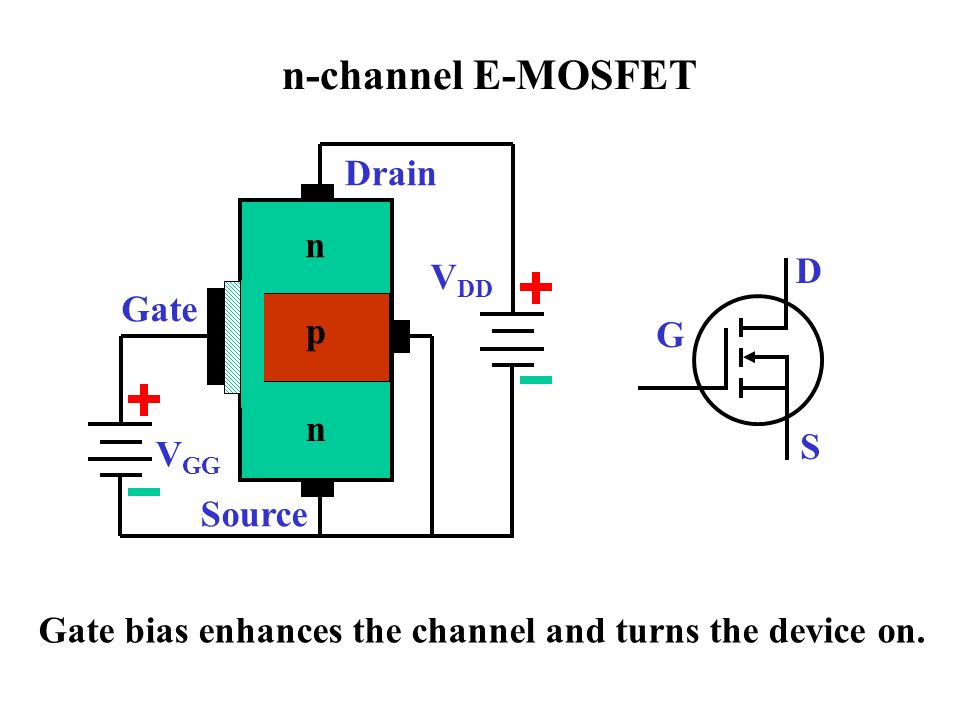

MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) — это разновидность полевых транзисторов, которая широко применяется в электронике, в том числе в проектах с Arduino. Основные преимущества MOSFET транзисторов:

• Управление напряжением, а не током
• Низкое сопротивление в открытом состоянии
• Высокая скорость переключения
• Возможность коммутации больших токов

В проектах с Arduino MOSFET транзисторы чаще всего используются для управления мощной нагрузкой, которую нельзя подключить напрямую к выводам микроконтроллера. Это могут быть:

• Двигатели постоянного тока
• Мощные светодиоды и светодиодные ленты
• Нагревательные элементы
• Электромагниты и соленоиды

Основные схемы подключения MOSFET к Arduino

Существует два основных варианта подключения MOSFET транзистора к Arduino:

1. Подключение N-канального MOSFET

Это наиболее распространенная схема. N-канальный MOSFET подключается следующим образом:

• Исток (Source) — к общему проводу (GND)
• Сток (Drain) — к отрицательному выводу нагрузки
• Затвор (Gate) — через резистор 10-100 кОм к цифровому выходу Arduino

Положительный вывод нагрузки подключается к плюсу питания. При подаче высокого уровня на затвор транзистор открывается и пропускает ток через нагрузку.

2. Подключение P-канального MOSFET

P-канальные MOSFET используются реже, но иногда бывают полезны. Схема подключения:

• Исток (Source) — к плюсу питания
• Сток (Drain) — к положительному выводу нагрузки
• Затвор (Gate) — через резистор 10-100 кОм к цифровому выходу Arduino

Отрицательный вывод нагрузки подключается к общему проводу. P-канальный MOSFET открывается при подаче низкого уровня на затвор.

Особенности работы с MOSFET в проектах Arduino

При использовании MOSFET транзисторов в схемах с Arduino следует учитывать несколько важных моментов:

Напряжение управления затвором

Для полного открытия MOSFET необходимо подать на затвор напряжение 10-12В, в то время как Arduino выдает только 5В. Есть несколько решений:

• Использовать специальные low-voltage MOSFET с пороговым напряжением 2-3В

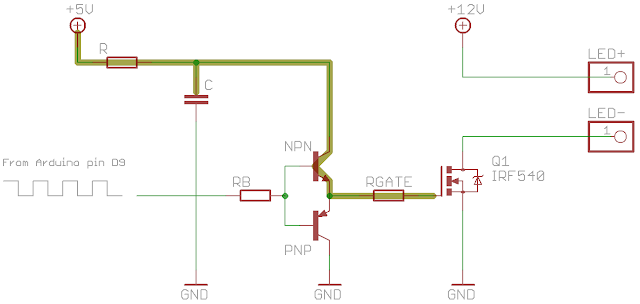

• Применить схему с дополнительным транзистором для усиления управляющего сигнала
• Использовать драйвер MOSFET, например IR2104

Защитный диод

При коммутации индуктивной нагрузки (например, двигателей) необходимо установить защитный диод параллельно нагрузке. Это предотвратит выход транзистора из строя из-за выбросов напряжения.

Охлаждение

При работе с большими токами MOSFET может сильно нагреваться. В таких случаях необходимо обеспечить достаточное охлаждение с помощью радиатора.

Выбор MOSFET транзистора для работы с Arduino

При выборе MOSFET для проекта на Arduino следует обратить внимание на следующие параметры:

• Максимальное напряжение сток-исток (V_DS) — должно быть выше напряжения питания нагрузки
• Максимальный ток стока (I_D) — должен быть выше тока нагрузки с запасом
• Сопротивление открытого канала (R_DS(on)) — чем ниже, тем лучше
• Пороговое напряжение затвора (V_GS(th)) — для работы напрямую от Arduino должно быть не более 2-3В

Популярные модели MOSFET для Arduino проектов:

• IRF520 — классический N-канальный MOSFET
• IRLZ44N — N-канальный low-voltage MOSFET
• IRF9540 — P-канальный MOSFET

Практические примеры использования MOSFET с Arduino

Рассмотрим несколько типичных применений MOSFET транзисторов в проектах на базе Arduino:

Управление двигателем постоянного тока

MOSFET позволяет не только включать/выключать двигатель, но и регулировать его скорость с помощью ШИМ. Пример кода:

int motorPin = 9; // Пин управления MOSFET

void setup() {
  pinMode(motorPin, OUTPUT);
}

void loop() {
  // Плавное увеличение скорости
  for (int speed = 0; speed <= 255; speed++) {
    analogWrite(motorPin, speed);
    delay(10);
  }

  // Плавное уменьшение скорости
  for (int speed = 255; speed >= 0; speed--) {
    analogWrite(motorPin, speed);
    delay(10);
  }
}

Диммирование светодиодной ленты

MOSFET отлично подходит для управления яркостью светодиодных лент. Пример кода:

int ledPin = 3; // Пин управления MOSFET

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // Плавное включение
  for (int brightness = 0; brightness <= 255; brightness++) {
    analogWrite(ledPin, brightness);
    delay(10);
  }

  delay(1000);

  // Плавное выключение
  for (int brightness = 255; brightness > = 0; brightness--) {
    analogWrite(ledPin, brightness);
    delay(10);
  }

  delay(1000);
}

Типичные ошибки при работе с MOSFET и Arduino

При использовании MOSFET транзисторов в проектах с Arduino новички часто допускают следующие ошибки:

• Неправильное подключение выводов транзистора
• Отсутствие защитного диода при работе с индуктивной нагрузкой
• Использование MOSFET с высоким пороговым напряжением без дополнительных схем
• Превышение максимально допустимого тока или напряжения транзистора
• Недостаточное охлаждение при работе с большими токами

Чтобы избежать этих ошибок, внимательно изучите datasheet выбранного транзистора и убедитесь, что схема собрана правильно перед подачей питания.

Заключение

MOSFET транзисторы — мощный инструмент, позволяющий значительно расширить возможности проектов на базе Arduino. Правильное использование MOSFET позволяет управлять разнообразными нагрузками, от маломощных светодиодов до мощных двигателей. Надеемся, что эта статья помогла вам разобраться в основах работы с MOSFET в контексте Arduino проектов.

Если у вас остались вопросы по теме или вы хотите поделиться своим опытом использования MOSFET с Arduino, пишите в комментариях. Удачи в ваших проектах!
