Подключение мотора от стиральной машины. Подключение двигателя от стиральной машины к сети 220В: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить мотор от стиральной машины к электросети 220В. Какие бывают типы двигателей в стиральных машинах. Как проверить исправность мотора стиральной машины в домашних условиях. Основные причины поломок двигателей стиральных машин и способы их устранения.

Содержание

Типы двигателей в современных стиральных машинах

В стиральных машинах используются три основных типа электродвигателей:

Асинхронный двигатель
Коллекторный двигатель
Бесколлекторный двигатель (инверторный)

Каждый тип имеет свои особенности конструкции, преимущества и недостатки. Рассмотрим их подробнее.

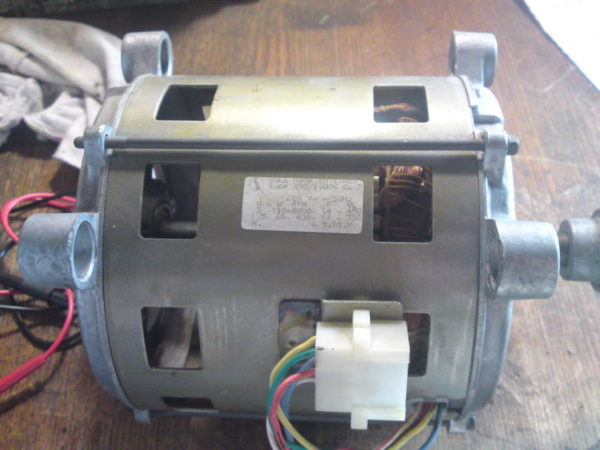

Асинхронный двигатель

Асинхронные двигатели применялись в стиральных машинах старых моделей. Их основные характеристики:

Простая конструкция (статор и ротор)
Низкая стоимость производства
Минимальный уровень шума при работе
Низкий КПД
Большие габариты

Из-за низкой эффективности и крупных размеров асинхронные двигатели практически не используются в современных стиральных машинах.

Коллекторный двигатель

Коллекторные двигатели наиболее распространены в современных моделях стиральных машин. Их особенности:

Компактные размеры
Высокий КПД
Состоит из статора, ротора, тахогенератора и электрощеток
Средняя сложность конструкции

Коллекторные двигатели обеспечивают оптимальное сочетание компактности и эффективности для стиральных машин.

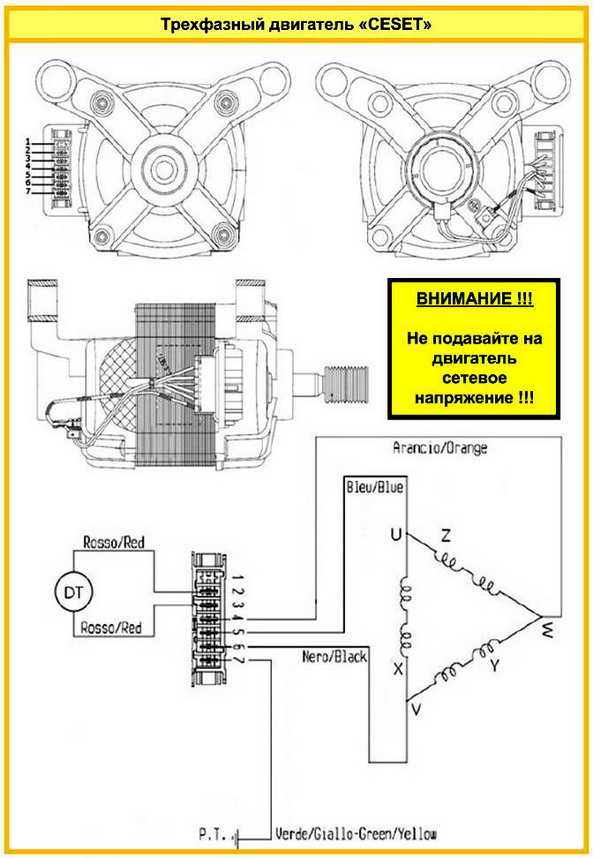

Бесколлекторный (инверторный) двигатель

Бесколлекторные двигатели — наиболее современный тип, разработанный компанией LG в середине 2000-х годов. Их характеристики:

Максимально компактные размеры
Высокая долговечность
Наивысший КПД среди всех типов
Статор с обмоткой и ротор с постоянными магнитами
Высокая стоимость

Бесколлекторные двигатели обеспечивают наилучшие характеристики, но их высокая цена увеличивает стоимость стиральной машины.

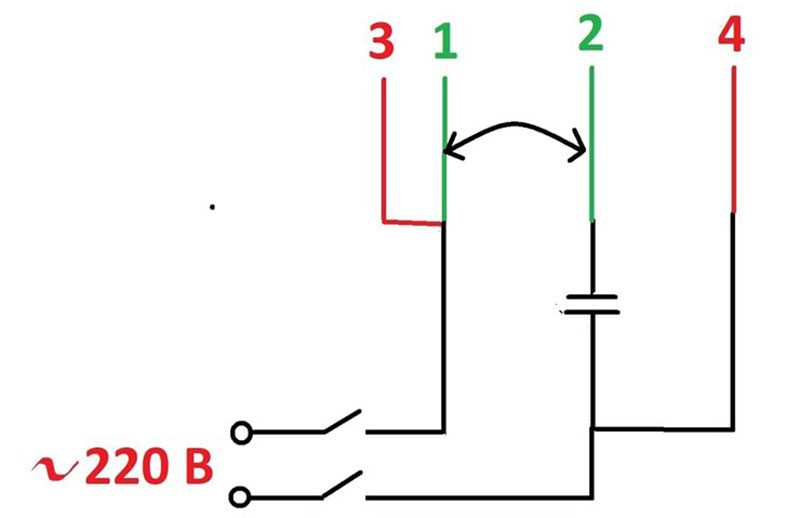

Как подключить двигатель стиральной машины к сети 220В

Подключение двигателя от стиральной машины к бытовой электросети 220В — несложная процедура, если следовать правильному алгоритму действий:

Извлеките двигатель из корпуса стиральной машины, открутив крепежные болты.
Определите выводы обмоток статора и ротора по маркировке на корпусе двигателя.
Соедините последовательно обмотки статора и ротора.
Подключите собранную цепь к сети 220В через дополнительный балласт (например, нагревательный элемент мощностью до 50 Вт).
При необходимости изменения направления вращения поменяйте местами провода от щеток ротора.

Такое простое подключение подойдет для использования двигателя в самодельных станках и приспособлениях. Для более сложных задач может потребоваться установка регулятора оборотов.

Диагностика исправности двигателя стиральной машины

Перед подключением двигателя важно убедиться в его исправности. Методы диагностики зависят от типа двигателя:

Проверка коллекторного двигателя

Коллекторный двигатель можно проверить самостоятельно:

Отключите стиральную машину от электросети.
Извлеките двигатель из корпуса машины.
Осмотрите щетки на предмет износа.
Подключите обмотки двигателя к сети 220В через балласт.
Если двигатель вращается, а балласт сильно нагревается, возможно короткое замыкание в обмотке.

Проверка бесколлекторного двигателя

Диагностика бесколлекторного двигателя сложнее и требует специального оборудования. Основные признаки неисправности:

Сообщение об ошибке на дисплее стиральной машины
Отсутствие вращения барабана
Посторонние шумы при работе

Для точной диагностики бесколлекторного двигателя рекомендуется обратиться в сервисный центр.

Основные причины поломок двигателей стиральных машин

Двигатели стиральных машин могут выходить из строя по различным причинам. Рассмотрим наиболее распространенные неисправности:

Износ электрических щеток

Щетки — это графитовые стержни, контактирующие с коллектором двигателя. Признаки износа щеток:

Слабое вращение или остановка барабана
Повышенное искрение в щеточном механизме
Посторонний шум при работе

Для устранения проблемы необходимо заменить изношенные щетки на новые, подходящие для конкретной модели стиральной машины.

Обрыв или замыкание обмотки

Повреждение обмотки статора или ротора приводит к потере мощности двигателя. Причины возникновения:

Перегрев двигателя выше 80°C
Нарушение изоляции обмотки

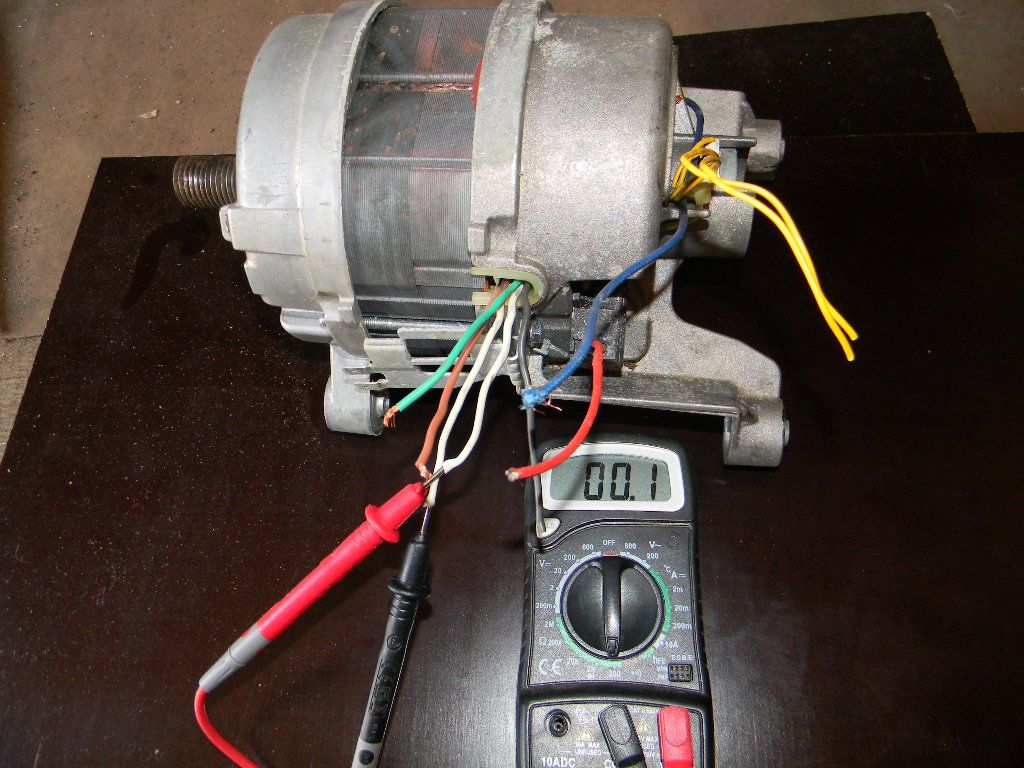

Для диагностики используйте мультиметр для измерения сопротивления между ламелями коллектора. Нормальное значение — 0,1-0,4 Ом.

Проблемы с коллекторными ламелями

Ламели — это части коллектора, по которым скользят щетки. Неисправности ламелей:

Обрыв контактов в месте крепления ламелей
Отслоение ламелей

В домашних условиях можно попробовать зачистить ламели мелкой наждачной бумагой.

Износ подшипников

Подшипники обеспечивают вращение ротора двигателя. Их износ приводит к повышенному шуму и вибрации. Замена подшипников — сложная процедура, требующая навыков и специальных инструментов.

Как продлить срок службы двигателя стиральной машины

Чтобы двигатель стиральной машины служил долго, следуйте простым правилам:

Не перегружайте барабан стиральной машины
Избегайте частого использования максимальных оборотов отжима
Соблюдайте рекомендации производителя по эксплуатации
Регулярно проводите профилактический осмотр и чистку машины
При первых признаках неисправности обращайтесь к специалистам

Своевременное обслуживание и бережная эксплуатация помогут значительно увеличить срок службы двигателя и стиральной машины в целом.

Меры безопасности при работе с двигателем стиральной машины

При самостоятельной диагностике и ремонте двигателя стиральной машины важно соблюдать технику безопасности:

Всегда отключайте стиральную машину от электросети перед началом работ
Используйте инструменты с изолированными ручками
Не прикасайтесь к оголенным проводам и контактам
При подключении двигателя к сети используйте устройство защитного отключения (УЗО)
Не проводите работы с двигателем во влажном помещении

Если вы не уверены в своих навыках или сомневаетесь в безопасности выполнения работ, лучше обратиться к квалифицированному специалисту.

Подключение двигателя от стиральной машины к 220

Самоделки

1 год тому назад 213 просмотра

Когда стиральная машина приходит в негодность, чаще всего по причине поломки барабана, то обычно её отправляют на свалку. Но в стиральной машине остаётся ещё полностью рабочий электродвигатель, который можно использовать для изготовления самодельных станков и приспособлений.

Далее мы рассмотрим, как подключить двигатель от современной стиральной машины к сети 220 V.

На стиральные машины автоматы, устанавливаются коллекторные двигателя, колодка подключения такого электродвигателя имеет 6 контактов (бывают 4 контакта).

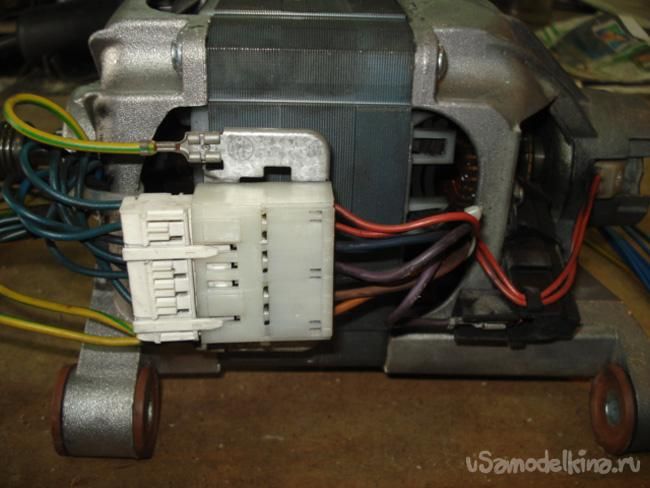

Вот так выглядит колодка подключения. Первые два белых провода идут от датчика оборотов вала двигателя, они нам для подключения ненужны.

Провода — красный, коричневый, идут от обмоток статора.

Два крайних провода, серый и зелёный — идут от щёток ротора.

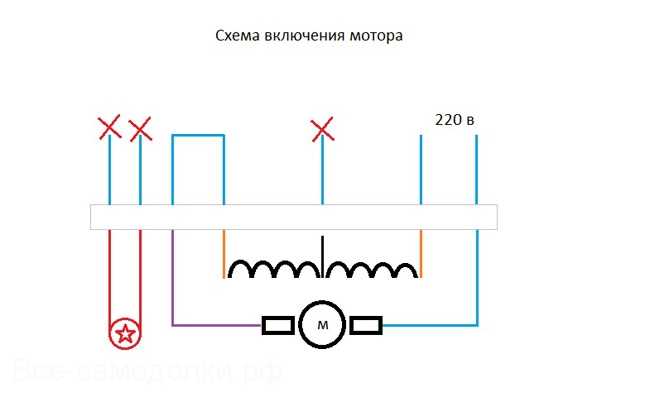

На рисунке показана схема обмоток двигателя. Обмотки статора включены между собой последовательно, поэтому от них выходит два провода.

Теперь собственно, как подключить двигатель стиральной машины к 220V. Всё очень просто.

Нужно включить последовательно обмотки статора и ротора, как показано на схеме.

Если нужно поменять вращение вала в обратную сторону, просто меняем местами провода щеток ротора между собой, как показано на этой схеме.

Это самый простой способ подключения, без регулятора оборотов, такой способ подключения подойдёт, при изготовлении из двигателя — наждака, сверлильного станка и прочих самоделок.

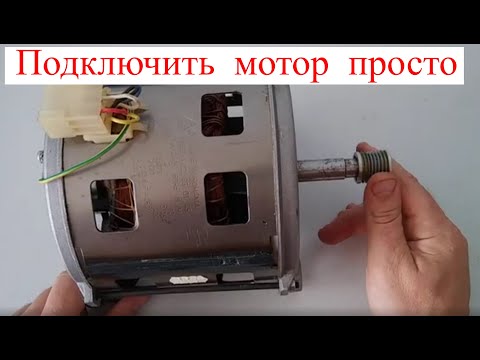

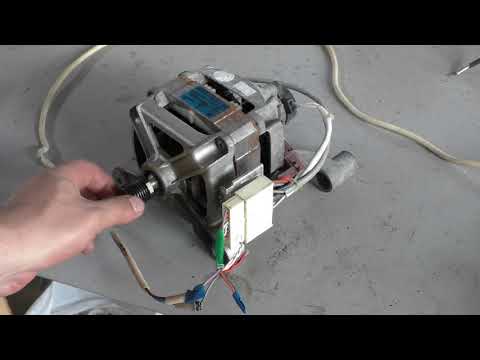

В этом видео, автор также подробно показывает подключение двигателя от стиральной машины.
