Подключение однофазного электродвигателя: 6 схем работы и особенности монтажа — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить однофазный электродвигатель. Какие существуют схемы подключения. Чем отличаются асинхронные и коллекторные двигатели. Как рассчитать емкость конденсатора для двигателя.

Содержание

Особенности и принцип работы однофазных электродвигателей

Однофазные электродвигатели широко применяются в бытовой технике и небольшом промышленном оборудовании. Их главная особенность — возможность работы от обычной бытовой электросети 220В. Однако для запуска и стабильной работы таких двигателей требуются специальные схемы подключения.

Принцип работы однофазного двигателя основан на создании вращающегося магнитного поля в статоре. Для этого используются две обмотки:

Рабочая — подключена непосредственно к сети
Пусковая — подключается через конденсатор или пусковое устройство

Пусковая обмотка создает сдвиг фаз между магнитными полями обмоток, что позволяет ротору начать вращение. После запуска пусковая обмотка может отключаться или оставаться в работе — это зависит от конкретной схемы.

Основные типы однофазных электродвигателей

Существует два основных типа однофазных двигателей:

Асинхронные двигатели

Наиболее распространенный тип. Их особенности:

Простая конструкция без щеток
Высокая надежность
Низкий уровень шума
Сложности с регулировкой скорости

Коллекторные двигатели

Менее распространены, но имеют ряд преимуществ:

Высокий пусковой момент
Возможность регулировки скорости
Компактные размеры
Недостаток — наличие щеточно-коллекторного узла, требующего обслуживания

Выбор типа двигателя зависит от конкретного применения и требуемых характеристик.

Схемы подключения однофазных асинхронных двигателей

Существует несколько основных схем подключения однофазных асинхронных двигателей:

1. Схема с пусковой обмоткой

В этой схеме используется дополнительная пусковая обмотка, которая создает сдвиг фаз для запуска двигателя. После разгона пусковая обмотка отключается.

Особенности схемы:

Простота конструкции
Надежный запуск
Необходимость в устройстве отключения пусковой обмотки

2. Схема с рабочим конденсатором

В этой схеме конденсатор постоянно подключен к вспомогательной обмотке. Это обеспечивает более стабильную работу двигателя.

Преимущества:

Высокий КПД
Плавный ход
Возможность реверса

3. Схема с пусковым и рабочим конденсаторами

Комбинированная схема, использующая два конденсатора. Пусковой конденсатор большой емкости обеспечивает высокий пусковой момент, а рабочий конденсатор меньшей емкости остается в цепи для оптимизации работы.

Достоинства:

Высокий пусковой момент
Оптимальные рабочие характеристики
Универсальность применения

Расчет емкости конденсатора для однофазного двигателя

Правильный выбор емкости конденсатора критически важен для эффективной работы однофазного двигателя. Емкость зависит от мощности двигателя и схемы подключения.

Для приблизительного расчета можно использовать следующие формулы:

Для рабочего конденсатора: C (мкФ) = 68 * P (кВт)
Для пускового конденсатора: C (мкФ) = 136 * P (кВт)

Где P — мощность двигателя в киловаттах.

Однако для точного подбора рекомендуется использовать более сложные формулы или специальные таблицы от производителей двигателей.

Особенности подключения коллекторных двигателей

Коллекторные двигатели имеют свои особенности подключения:

Не требуют конденсаторов для запуска
Могут запускаться напрямую от сети
Часто имеют встроенные устройства управления скоростью

Основные схемы подключения коллекторных двигателей:

Прямое подключение к сети через выключатель

Подключение через регулятор скорости (диммер)
Использование электронных систем управления для точного контроля скорости и момента

Меры безопасности при подключении электродвигателей

При работе с электродвигателями необходимо соблюдать следующие меры безопасности:

Всегда отключайте питание перед началом работ
Используйте средства индивидуальной защиты (диэлектрические перчатки, инструменты с изолированными ручками)
Проверяйте соответствие напряжения сети и двигателя
Обеспечьте надежное заземление корпуса двигателя
Используйте устройства защиты от перегрузки и короткого замыкания

Соблюдение этих правил поможет избежать травм и повреждения оборудования.

Распространенные проблемы при подключении однофазных двигателей

При подключении однофазных двигателей могут возникать различные проблемы. Рассмотрим наиболее частые из них:

Двигатель не запускается

Возможные причины:

Неправильное подключение обмоток
Неисправный или неправильно подобранный конденсатор
Проблемы с пусковым устройством

Двигатель сильно греется

Это может быть вызвано:

Перегрузкой двигателя
Неправильным выбором емкости конденсатора
Проблемами с вентиляцией

Низкая мощность или скорость вращения

Причины могут включать:

Падение напряжения в сети
Неправильное подключение обмоток
Износ подшипников

Для решения этих проблем рекомендуется тщательно проверить схему подключения, состояние конденсаторов и механических частей двигателя.

Заключение

Правильное подключение однофазного электродвигателя требует понимания его типа, особенностей работы и выбора подходящей схемы. Использование конденсаторов, правильный расчет их емкости и соблюдение мер безопасности позволяют обеспечить эффективную и надежную работу двигателя в различных применениях.

Как правильно подключить однофазный двигатель через конденсатор

Содержание

2 Схемы
Схема подключения двигателя через конденсатор
Схема подключения однофазного двигателя через конденсатор
Схема подключения трёхфазного двигателя через конденсатор
Онлайн расчет емкости конденсатора мотора
Реверс направления движения двигателя
Схемы Подключения Однофазных Электродвигателей Через Конденсатор
Расчет емкости конденсатора мотора
Подключение однофазного электродвигателя: использование магнитного пускателя
Подключение однофазного двигателя через конденсатор — 3 схемы
Асинхронный или коллекторный: как отличить
Подключение однофазного двигателя
Как определиться с типом двигателя
Коллекторные двигатели
Асинхронные двигатели
Варианты подключения однофазных асинхронных двигателей
Двигатели с пусковой обмоткой
Конденсаторные двигатели
Схема с двумя конденсаторами
Как подключить однофазный электродвигатель — схема с конденсатором
Схема подключения однофазного двигателя через конденсатор
Расчет емкости конденсатора мотора
Видео

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения двигателя через конденсатор

Есть 2 типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Их различие в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это нужно потому, что после разгона она снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная, они смещены относительно друг друга на 90°. Благодаря этому можно менять менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Схема подключения однофазного двигателя через конденсатор

При подключении однофазного конденсаторного двигателя есть несколько вариантов схем подключения. Без конденсаторов электромотор гудит, но не запускается.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380 В в сети 220 В можно достичь используя соединение типа треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность.

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Онлайн расчет емкости конденсатора мотора

Введите данные для расчёта конденсаторов — мощность двигателя и его КПД

Есть специальная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись онлайн калькулятором или рекомендациями, которые выведены на основании многих опытов:

Рабочий конденсатор берут из расчета 0,8 мкФ на 0,1 кВт мощности двигателя;
Пусковой подбирается в 2-3 раза больше.

Конденсаторы должны быть неполярными, то есть не электролитическими. Рабочее напряжение этих конденсаторов должно быть минимум в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 В берем емкости с рабочим напряжением 350 В и выше. А чтобы пуск проходил проще, в пусковую цепь ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting.

Пусковые конденсаторы для моторов

Эти конденсаторы можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала. В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Источник

Схемы Подключения Однофазных Электродвигателей Через Конденсатор

Благодаря индуктивности появляется электродвижущая сила и сдвиг магнитных потоков по фазе и времени. Обмотки электромотора Укладка обмоток в статоре однофазного электродвигателя Конструкция любого однофазного электродвигателя предполагает использование как минимум трех катушек.

Существуют модели, в которых пусковая обмотка работает не только при запуске, а и все остальное время. И по паре проводов выходит со статора и якоря ротора.

Именно в этом причина популярности двигателя среди населения.
Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

Крутящий момент создается за счет применения дополнительных пусковых обмоток. Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать.

В этом случае движок гудит, ротор остается на месте. Величина конденсатора обычно указывается на табличке-шильдике двигателя и зависит от его конструктивного исполнения.

Она говорит о том, что двигатель можно подключить только через звезду. Рыженков Поделитесь этой статьей с друзьями: Вступайте в наши группы в социальных сетях:.

Пусковая и рабочие обмотки однофазных двигателей отличаются и по сечению провода и по количеству витков. Это и будет, один из сетевых проводов.

Что еще нужно для подключения? Коллекторная однофазная модель имеет в своей конструкции обмотку возбуждения и две щетки.

Подбор рабочего конденсатора для электродвигателя.

Расчет емкости конденсатора мотора

Подключение однофазного электродвигателя: использование магнитного пускателя

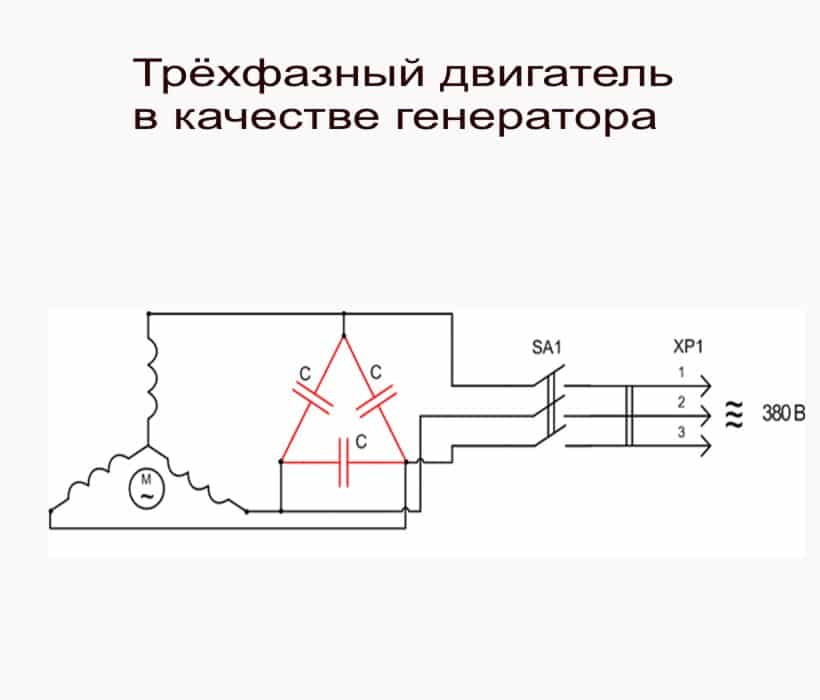

Но есть другой путь — подключение однофазного электродвигателя как генератора для получения трехфазного напряжения.

Магнитное поле основной обмотки поддерживает вращение длительное время. Решение — установка 3-х полюсного переключателя. Данная процедура реализуется простым изменением порядка включения пусковой обмотки при ее соединении с рабочей обмоткой. Это связано с тем, что при включении в сеть только рабочей обмотки С1-С2 у однофазного конденсаторного двигателя возникнет пульсирующее магнитное поле, а не вращающееся, то есть он не запустится. С каждым из сетевых проводов необходимо подключить дроссели для исключения помех.

В магнитопроводе однофазных двигателей находится двухфазная обмотка, состоящая из основной и пусковой обмотки. Контроль показателей пускового тока в таких двигателях осуществляется частотным преобразователем. Это и будет, один из сетевых проводов. Наиболее удобным является магнитный пускатель с управлением от в переменного тока. Все емкости, которые включаются в схему, должны быть однотипными.

Если после этого двигатель окажется горячим, то: Возможно, подшипники загрязнились, зажались или просто износились. Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Станках для обработки сырья и т.
Подключение конденсатора. Как подключить конденсатор к электродвигателю. Схема.

Подключение однофазного двигателя через конденсатор — 3 схемы

Что при этом получается?

Если же нагрев достаточно ощутимый, то нужно искать его причины. При значительном превышении емкости начнется сильный нагрев.

Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного. Это оптимальное решение для достижения средних рабочих характеристик. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле в холодильниках.

Во-вторых, и самое главное — автор на практике убедился, что даже предельно точный расчет не является гарантией корректной работы движка. Одна из обмоток подключается непосредственно к сети, а вторая — с использованием конденсатора. В геометрическом измерении обмотки в статоре размещаются друг напротив друга. Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать.

Асинхронный или коллекторный: как отличить

Две из них являются элементов конструкции статора,включены параллельно. Магнитный пускатель по величине максимального протекающего через него тока относится к одной из семи нормированных групп. По сути, пусковой работает всего секунды. Как правило, сопротивления обмоток будет составлять не более нескольких десятков Ом.

К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом.

Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Но в любом случае потери будут составлять от 30 до 50 процентов.

Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором. Она на втором рисунке.
Подключить трехфазный двигатель в однофазную сеть. Пусковой и рабочий конденсаторы.

Источник

Подключение однофазного двигателя

Как правило, наши дома, гаражи и другие хозяйственные постройки подключены к источнику 220V, представляющую однофазную сеть. В связи с этим все потребители рассчитываются для работы от однофазной сети, выполненной двумя проводами, один из которых является нулевым, а другой фазным. В работе многих электрических приборов задействованы однофазные электрические двигатели, подключение которых связано с некоторыми тонкостями.

Как определиться с типом двигателя

Если двигатель новый, то особых проблем не будет, поскольку на его табличке указан тип двигателя и другие данные. Если двигатель подвергался ремонту, то определение его типа связано с некоторыми трудностями: табличку могли просто потерять или повредить ее механически. Поэтому в таких случаях лучше знать, как самостоятельно определить тип двигателя.

Коллекторные двигатели

Определить, двигатель коллекторный или асинхронный, совсем несложно, поскольку они имеют разное строение. Характерное отличие коллекторного двигателя – это наличие щеток, которые находятся неподвижно, а также коллектора, который вращается и представляет набор медных пластин. К этим пластинам прижимаются щетки, передающие электрический ток на обмотку якоря двигателя.

Достоинство таких двигателей заключается в том, что они быстро разгоняются и позволяют получить большие обороты. К тому же, поменяв полярность, допустимо сменить направление вращения устройства. Не менее важным можно считать тот фактор, что можно легко организовать контроль частоты вращения двигателя, с его регулировкой в широких пределах.

К существенному минусу коллекторных двигателей следует отнести их повышенную шумность в работе, особенно на повышенных оборотах. Что касается небольших оборотов, то работу этих двигателей можно считать вполне приемлемой. Следует учитывать также тот факт, что трение щеток и коллектора приводят к тому, что изнашиваются, как щетки, так и коллектор. В результате приходится менять щетки или протачивать коллектор. Если не осуществлять постоянного контроля за состоянием щеток и коллектора, то имеется высокая вероятность того, что устройство придется ремонтировать.

Асинхронные двигатели

Конструкция асинхронного двигателя несколько отличается от конструкции коллекторного двигателя несмотря на то, что у него также имеется статор и ротор (якорь), при этом асинхронные двигатели могут быть, как однофазными, так и трехфазными. Как правило, бытовые электроприборы оснащаются однофазными асинхронными двигателями.

Достоинство асинхронных двигателей заключается в том, что они более бесшумные, поэтому их устанавливают в бытовых приборах, работа которых связана с критическими уровнями шумов при длительной работе.

Различают два типа асинхронных двигателей – конденсаторные и с пусковой обмоткой (бифилярные). Пусковая обмотка необходима лишь для запуска двигателя, после чего она отключается и в работе двигателя никакого участия не принимает.

Конденсаторные двигатели отличаются тем, что дополнительная конденсаторная обмотка работает постоянно. Эта обмотка смещается по отношению к рабочей обмотке на 90 градусов. Благодаря такому построению, возможно менять направление вращения двигателя. Наличие конденсатора на двигателе свидетельствует о том, что это конденсаторный двигатель.

Если измерить сопротивление пусковой и рабочей обмоток, то можно легко определить тип асинхронного двигателя. Как правило, пусковая обмотка выполняется более тонким проводом и ее сопротивление больше в несколько раз, по сравнению с рабочей обмоткой. Нормальная работа таких двигателей обеспечивается за счет специального включающего устройства. Конденсаторные двигатели запускаются обычным выключателем, тумблером или кнопкой.

Варианты подключения однофазных асинхронных двигателей

Двигатели с пусковой обмоткой

Чтобы управлять работой асинхронным двигателем, имеющим пусковую обмотку, разработана специальная кнопка. Она состоит из трех контактов, один из которых отключается после включения устройства. Называется эта кнопка «ПНВС» и включает в себя средний контакт, который не фиксируется после включения и два крайних контакта с фиксацией.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена

Если двигатель с пусковой обмоткой, то у него может быть 3 или 4 вывода. Измерив их сопротивление, можно узнать, какой из концов или каких 2 конца имеют отношение к пусковой обмотке.

У двигателя, имеющего 3 вывода, один из концов пусковой обмотки уже соединен с рабочей обмоткой. Как уже было сказано выше, рабочая обмотка всегда имеет меньшее сопротивление, по сравнению с пусковой. У двигателя с 4-мя выводами пусковую обмотку придется соединять с рабочей самостоятельно, на пусковой кнопке. В результате, получится также 3 вывода, которые принимают участие в работе двигателя:

Поэтому подключение таких двигателей ничем не отличается друг от друга, достаточно найти обмотки и соответствующим образом подключить их на реле ПНВС.

Правильное подключение:

Три провода, выходящие из двигателя, подключаются так: провод, представляющий пусковую обмотку, крепится к среднему контакту (верхнему), а остальные два на крайние (тоже верхние) контакты. Питание 220 V подается на крайние контакты (нижние), при этом средний нижний контакт соединяется перемычкой с боковым контактом (нижним), который включает рабочую обмотку, но не общую, представляющую соединение рабочей и пусковой обмотки. В противном случае двигатель просто не запустится.

Конденсаторные двигатели

Существует три варианта (схемы) подключения конденсаторных двигателей к сети 220V. Без конденсаторов двигатель работать не будет. Он не запустится и будет гудеть. Такая длительная работа может привести к перегреву и выходу его из строя.

Первая схема связана с включением конденсатора в цепь питания конденсаторной обмотки. Подобная схема легко запускает двигатель, но его работа связана с низким К.П.Д. Схема, где конденсатор включен к цепи питания рабочей обмотки обладает лучшими показателями к. п.д., но при этом возникают проблемы с пуском двигателя. Поэтому первая схема используется для условий с тяжелым пуском, если при этом не требуются высокие рабочие характеристики.

Схема с двумя конденсаторами

Третий вариант подключения связан с установкой 2-х конденсаторов, поэтому схема представляет что-то среднее между вышеописанными двумя вариантами. Схема располагается в середине и более детально ее подключение представлено на фото ниже. Для реализации такой схемы включения потребуется кнопка ПНВС. Она необходима лишь для того, чтобы кратковременно подключать второй конденсатор, на время разгона двигателя. После отключения пускового конденсатора в работе останется две обмотки, причем пусковая обмотка должна быть подключена через конденсатор.

Подключение с двумя конденсаторами

Другие схемы подключения не требуют кнопки ПНВС, поскольку подключение конденсаторов фиксированное, на все время работы электродвигателя. Поэтому достаточно воспользоваться обычным автоматическим выключателем с фиксацией включенных контактов.

Источник

Как подключить однофазный электродвигатель — схема с конденсатором

Функционирование однофазного электродвигателя основано на использовании переменного электрического тока посредством подсоединения к сетям с одной фазой. Напряжение в такой сети должно соответствовать стандартному значению 220 Вольт, частота — 50 Герц. Преимущественное применение моторы данного типа находят в бытовых устройствах, помпах, небольших вентиляторах и т.п.

Мощности однофазных моторов достаточно и для электрификации частных домов, гаражей или дачных участков. В этих условиях используется однофазная электрическая сеть с напряжением 220 В, что предъявляет некоторое требования к процессу подключения мотора. Здесь применяется специальная схема, предполагающая использование устройства с пусковой обмоткой.

Схема подключения однофазного двигателя через конденсатор

Однофазные электродвигатели 220в подключают к сети с применением конденсатора. Это обусловлено некоторыми конструктивными особенностями агрегата. Так, на статоре мотора обмотка с переменным током создает магнитное поле, импульсы которого компенсируются лишь при условии смены полярности с частотой 50 Гц. Несмотря на характерные звуки, которые издает однофазный двигатель, вращение ротора при этом не происходит. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

Чтобы понять, как подключить однофазный электродвигатель через конденсатор, достаточно рассмотреть 3 рабочие схемы с применением конденсатора:

Каждая из перечисленных схем подключения подходит для использования при эксплуатации асинхронных однофазных электродвигателей 220в. Однако каждый вариант имеет свои сильные и слабые стороны, поэтому они заслуживают более детального ознакомления.

Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Его дальнейшее вращение происходит под воздействием инерционной силы.

Поддержание вращательных движений на протяжении длительного промежутка времени обеспечивается магнитным полем основной обмотки однофазного двигателя с конденсатором. Функции переключателя при этом может выполнять специально предусмотренное реле.

Схема подключения однофазного электродвигателя через конденсатор предполагает наличие нажимной пружинной кнопки, разрывающей контакты в момент размыкания. Такой подход обеспечивает возможность снизить количество используемых проводов (допускается применение более тонкой пусковой обмотки). Во избежание возникновения коротких замыканий между витками рекомендуется применять термореле.

При достижении критически высоких температур этот элемент деактивирует дополнительную обмотку. Аналогичную функцию может выполнять центробежный выключатель, устанавливаемый для размыкания контактов в случаях превышения допустимых значений скорости вращения.

Для автоматического контроля скорости вращения и защиты мотора от перегрузов разрабатываются соответствующие схемы, а в конструкции агрегатов вносятся различные корректировочные компоненты. Установку центробежного выключателя можно произвести непосредственно на роторном валу либо на сопряженных с ним (прямым или редукторным соединением) элементах.

Воздействующая на груз центробежная сила способствует натяжению пружины, соединенной с контактной пластиной. Если скорость вращения достигает заданного значения, происходит замыкание контактов, подача тока на двигатель прекращается. Возможна передача сигнала другому управляющему механизму.

Существуют варианты схем, при которых в одном элементе конструкции предусматривается наличие центробежного выключателя и теплового реле. Подобное решение позволяет деактивировать двигатель посредством теплового компонента (в случае достижения критических температур) либо под воздействием раздвигающегося элемента центробежного выключателя.

В случае подключения двигателя через конденсатор часто происходит искажение линий магнитного поля в дополнительной обмотке. Это влечет за собой увеличение мощностных потерь, общее снижение производительности агрегата. Однако сохраняются хорошие показатели пуска.

Применение рабочего конденсатора в схеме подключение однофазного двигателя с пуcковой обмоткой предполагает ряд отличительных особенностей. Так, после пуска отключения конденсатора не происходит, вращение ротора осуществляется за счет импульсного воздействия со стороны вторичной обмотки. Это существенно увеличивает мощность двигателя, а грамотный побор емкости конденсатора позволяет оптимизировать форму электромагнитного поля. Однако пуск мотора становится более продолжительным.

Подбор конденсатора подходящей мощности производится с учетом токовых нагрузок, что позволяет оптимизировать электромагнитное поле. В случае изменения номинальных значений будет происходить колебание по всем остальным параметрам. Стабилизировать форму линий магнитных полей позволяет использование нескольких конденсаторов с разными емкостными характеристиками. Такой подход позволяет оптимизировать рабочие характеристики системы, однако предусматривает возникновение некоторых сложностей в процессах монтажа и эксплуатации.

Комбинированная схема подключения однофазного двигателя с пусковой обмоткой рассчитана на использование двух конденсаторов — рабочего и пускового. Это оптимальное решение для достижения средних рабочих характеристик.

Расчет емкости конденсатора мотора

Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций:

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети (в нашем случае 220 В). Для упрощения процесса запуска в пусковую цепь лучше устанавливать конденсатор с маркировкой «Starting» или «Start». Хотя допускается использование стандартных конденсаторов.

Источник

Видео

Как подключить однофазный двигатель на примере ⚡ АИРЕ 80 С2 2,2кВт 3000об/мин

Подключение однофазного двигателя.

Как подключить однофазный двигатель к сети

Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

Подключение однофазного конденсаторного электродвигателя. Устройство и схема управления.

Однофазные двигатели. Включаем оптимально. (Обзор)

Правильно подключаем двигатель от стиральной машинки в сеть 220 вольт через конденсатор.

Подключение однофазного двигателя без конденсатора и через конденсатор

Подключение электродвигателя от старой стиральной машинки через конденсатор.

Подключение ОДНОФАЗНОГО асинхронного двигателя

Как подключить однофазный двигатель через реле

Содержание

Однофазный асинхронный двигатель, схема подключения и запуска
Отличие от трехфазных двигателей
Как это работает
Основные схемы подключения
Другие способы
С экранированными полюсами и расщепленной фазой
С асимметричным магнитопроводом статора
Подбор конденсатора
Схемы подключения асинхронного и синхронного однофазных двигателей
Подключение однофазного асинхронного двигателя
С пусковой емкостью
С рабочей емкостью
С обоими конденсаторами
Расчет емкостей
Подключение однофазного синхронного электродвигателя
Метод разгона
Асинхронный пуск синхронного мотора
Подключение однофазного двигателя
Как определиться с типом двигателя
Коллекторные двигатели
Асинхронные двигатели
Варианты подключения однофазных асинхронных двигателей
Двигатели с пусковой обмоткой
Конденсаторные двигатели
Схема с двумя конденсаторами
Как подключить однофазный двигатель
Асинхронный или коллекторный: как отличить
Как устроены коллекторные движки
Асинхронные
Схемы подключения однофазных асинхронных двигателей
С пусковой обмоткой
Конденсаторный
Схема с двумя конденсаторами
Подбор конденсаторов
Изменение направления движения мотора
Видео

Однофазный асинхронный двигатель, схема подключения и запуска

Работа асинхронных электрических двигателей основывается на создании вращающегося магнитного поля, приводящего в движение вал. Ключевым моментом является пространственное и временное смещение обмоток статора по отношению друг к другу. В однофазных асинхронных электродвигателях для создания необходимого сдвига по фазе используется последовательное включение в цепь фазозамещающего элемента, такого как, например, конденсатор.

Отличие от трехфазных двигателей

Использование асинхронных электродвигателей в чистом виде при стандартном подключении возможно только в трехфазных сетях с напряжением в 380 вольт, которые используются, как правило, в промышленности, производственных цехах и других помещениях с мощным оборудованием и большим энергопотреблением. В конструкции таких машин питающие фазы создают на каждой обмотке магнитные поля со смещением по времени и расположению (120˚ относительно друг друга), в результате чего возникает результирующее магнитное поле. Его вращение приводит в движение ротор.

Однако нередко возникает необходимость подключения асинхронного двигателя в однофазную бытовую сеть с напряжением в 220 вольт (например в стиральных машинах). Если для подключения асинхронного двигателя будет использована не трехфазная сеть, а бытовая однофазная (то есть запитать через одну обмотку), он не заработает. Причиной тому переменный синусоидальный ток, протекающий через цепь. Он создает на обмотке пульсирующее поле, которое никак не может вращаться и, соответственно, двигать ротор. Для того, чтобы включить однофазный асинхронный двигатель необходимо:

Редко для сдвига по фазе создается бифилярная катушка. Для этого несколько витков пусковой обмотки мотаются в обратную сторону. Это лишь один из вариантов бифиляров, которые имеют несколько другую сферу применения, поэтому, чтобы изучить их принцип действия, следует обратиться к отдельной статье.

После подключения двух обмоток такой двигатель с конструкционной точки зрения является двухфазным, однако его принято называть однофазным из-за того что в качестве рабочей выступает лишь одна из них.

Как это работает

Пуск двигателя с двумя расположенными подобным образом обмотками приведет к созданию токов на короткозамкнутом роторе и кругового магнитного поля в пространстве двигателя. В результате их взаимодействия между собой ротор приводится в движение. Контроль показателей пускового тока в таких двигателях осуществляется частотным преобразователем.

Несмотря на то, что функцию фаз определяет схема присоединения двигателя к сети, дополнительную обмотку нередко называют пусковой. Это обусловлено особенностью, на которой основывается действие однофазных асинхронных машин – крутящийся вал, имеющий вращающее магнитное поле, находясь во взаимодействии с пульсирующим магнитным полем может работать от одной рабочей фазы. Проще говоря, при некоторых условиях, не подсоединяя вторую фазу через конденсатор, мы могли бы запустить двигатель, раскрутив ротор вручную и поместив в статор. В реальных условиях для этого необходимо запустить двигатель с помощью пусковой обмотки (для смещения по фазе), а потом разорвать цепь, идущую через конденсатор. Несмотря на то, что поле на рабочей фазе пульсирующее, оно движется относительно ротора и, следовательно, наводит электродвижущую силу, свой магнитный поток и силу тока.

Основные схемы подключения

В качестве фазозамещающего элемента для подключения однофазного асинхронного двигателя можно использовать разные электромеханические элементы (катушка индуктивности, активный резистор и др.), однако конденсатор обеспечивает наилучший пусковой эффект, благодаря чему и применяется для этого чаще всего.

Различают три основные способа запуска однофазного асинхронного двигателя через:

В большинстве случаев применяется схема с пусковым конденсатором. Это связано с тем, что она используется как пускатель и работает только во время включения двигателя. Дальнейшее вращение ротора обеспечивается за счет пульсирующего магнитного поля рабочей фазы, как уже было описано в предыдущем абзаце. Для замыкания цепи пусковой цепи зачастую используют реле или кнопку.

Поскольку обмотка пусковой фазы используется кратковременно, она не рассчитана на большие нагрузки, и изготавливается из более тонкой проволоки. Для предотвращения выхода её из строя в конструкцию двигателей включают термореле (размыкает цепь после нагрева до установленной температуры) или центробежный выключатель (отключает пусковую обмотку после разгона вала двигателя).

Таким путем достигаются отличные пусковые характеристики. Однако данная схема обладает одним существенным недостатком – магнитное поле внутри двигателя, подключенного к однофазной сети, имеет не круговую, а эллиптическую форму. Это увеличивает потери при преобразовании электрической энергии в механическую и, как следствие, снижает КПД.

Схема с рабочим конденсатором не предусматривает отключение дополнительной обмотки после запуска и разгона двигателя. В данном случае конденсатор позволяет компенсировать потери энергии, что приводит к закономерному увеличению КПД. Однако в пользу эффективности проходится жертвовать пусковыми характеристиками.

Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки. Неподходящий по емкости конденсатор приведет к тому, что вращающееся магнитное поле будет принимать эллиптическую форму.

Своеобразной «золотой серединой» является схема подключения с использованием обоих конденсаторов – и пускового, и рабочего. При подключении двигателя таким способом его пусковые и рабочие характеристики принимают средние значения относительно описанных выше схем.

На практике для приборов, требующих создания сильного пускового момента используется первая схема с соответствующим конденсатором, а в обратной ситуации – вторая, с рабочим.

Другие способы

При рассмотрении методов подключения однофазных асинхронных двигателей нельзя обойти внимание два способа, конструктивно отличающихся от схем для подключения через конденсатор.

С экранированными полюсами и расщепленной фазой

В конструкции такого двигателя используется короткозамкнутая дополнительная обмотка, а на статоре присутствуют два полюса. Аксиальный паз делит каждый из них на две несимметричные половины, на меньшей из которых располагается короткозамкнутый виток.

После включения двигателя в электрическую сеть пульсирующий магнитный поток разделяется на 2 части. Одна из них движется через экранированную часть полюса. В результате получается два разнонаправленных потока с отличной от основного поля скоростью вращения. Благодаря индуктивности появляется электродвижущая сила и сдвиг магнитных потоков по фазе и времени.

Витки короткозамкнутой обмотки приводят к существенным потерям энергии, что и является главным недостатком схемы, однако она относительно часто используется в климатических и нагревательных приборах с вентилятором.

С асимметричным магнитопроводом статора

Особенностью двигателей с данной конструкцией заключается в несимметричной форме сердечника, из-за чего появляются явно выраженные полюса. Для работы схемы необходим короткозамкнутый ротор и обмотка в виде беличьей клетки. Характерным отличием этой конструкции является отсутствие необходимости в фазовом смещении. Улучшенный пуск двигателя осуществляется благодаря оснащению его магнитными шунтами.

Среди недостатков этих моделей асинхронных электродвигателей выделяют низкий КПД, слабый пусковой момент, отсутствие реверса и сложность обслуживания магнитных шунтов. Но, несмотря на это, они имеют широкое применение в производстве бытовой техники.

Подбор конденсатора

Перед тем как подключить однофазный электродвигатель, необходимо произвести расчет необходимой ёмкости конденсатора. Это можно сделать самостоятельно или воспользоваться онлайн-калькуляторами. Как правило, для рабочего конденсатора на 1 кВт мощности должно приходиться примерно 0,7-0,8 мкФ емкости, и около 1,7-2 мкФ – для пускового. Стоит отметить, что напряжение последнего должно составлять не менее 400 В. Эта необходимость обусловлена возникновением 300-600 вольтного всплеска напряжения при старте и останове двигателя.

Ввиду своих функциональных особенностей однофазные электродвигатели находят широкое применение в бытовой технике: пылесосах, холодильниках, газонокосилках и других приборов, для работы которых достаточно частоты вращения двигателя до 3000 об/мин. Большей скорости, при подключении к стандартной сети с частотой тока в 50 Гц, невозможно. Для развития большей скорости используют коллекторные однофазные двигатели.

Источник

Схемы подключения асинхронного и синхронного однофазных двигателей

Сегодня мы рассмотрим подключение однофазного двигателя переменного тока. К таким относят асинхронные и синхронные моторы, питающиеся от одной фазы, которая обычно имеет напряжение 220 Вольт. Они очень распространены в бытовой сфере и мелком производстве, частном предпринимательстве.

Подключение однофазного асинхронного двигателя

Для разгона асинхронного двигателя требуется создать вращающееся магнитное поле. С этим легко справляется трехфазный источник питания, где фазы сдвинуты друг относительно друга на 120 градусов. Но если речь идет о том, как подключить однофазный электродвигатель, то встает проблема: без сдвига фаз вал не начнет вращаться.

Внутри однофазного асинхронного мотора располагаются две обмотки: пусковая и рабочая. Если обеспечить сдвиг фаз в них, то магнитное поле станет вращающимся. А это главное условие для запуска электродвигателя. Сдвигать фазы можно путем добавочного сопротивления (резистора) или индуктивной катушки. Но чаще всего используют емкости – пусковой и/или рабочий конденсаторы.

С пусковой емкостью

В большинстве случаев схема включает в себя только пусковой конденсатор. Он активен только во время запуска мотора. Поэтому способ хорош, когда пуск обещает быть тяжелым, в противном случае вал не сможет разгоняться из-за небольшого начального момента. После разгона пусковой конденсатор отключается, и работа продолжается без него.

Схема подключения двигателя со вспомогательной емкостью представлена на рисунке выше. Для ее реализации вам потребуется реле или, как минимум, одна кнопка, которую вы будете зажимать на 3 секунды во время запуска мотора в ход. Вспомогательный конденсатор вместе со вспомогательной обмоткой включаются в цепь лишь на некоторое время.

Такая схема обеспечивает оптимальный начальный крутящий момент, если имеют место незначительные броски переменного тока во время пуска. Но есть и недостаток – при работе в номинальном режиме технические характеристики падают. Это обусловлено формой магнитного поля рабочей обмотки: оно у нее овальное, а не круговое.

С рабочей емкостью

Если пуск легкий, а работа тяжелая, то вместо пускового конденсатора понадобится рабочий. Схема подключения показана ниже. Особенность заключается в том, что рабочая емкость вместе с рабочей обмоткой включена в цепь постоянно.

Схема обеспечивает хорошие характеристики при работе в номинальном режиме.

С обоими конденсаторами

Компромиссное решение – использование вспомогательной и рабочей емкости одновременно. Этот способ идеален, если двигатель переменного тока пускается в ход уже с нагрузкой, и сама работа тяжела для него. Посмотрите, схема ниже – это словно две схемы (с рабочей и вспомогательной емкостью), наложенные друг на друга. При запуске на несколько секунд будет включаться пусковой механизм, а второй накопитель будет активен все время: от пуска до завершения работы.

Расчет емкостей

Наибольшую сложность для начинающих представляет расчет емкости конденсаторов. Профессионалы подбирают их опытным путем, прислушиваясь к мотору во время запуска и работы. Так они определяют, подходит накопитель, или нужно поискать другой. Но с небольшой погрешностью в большинстве случаев емкость можно рассчитать так:

Пример: у вас асинхронный однофазный электродвигатель на 2 кВт. Это 2000 Ватт. Значит, при подключении с рабочей емкостью нужно запастись накопителем 1,4-1,6 мкФ. Для пусковой потребуется 3,5-4 мкФ.

Подключение однофазного синхронного электродвигателя

Несмотря на сложность конструкции синхронных двигателей, они имеют много преимуществ перед асинхронными. Главное – это низкая чувствительность к скачкам напряжения, ведущих к резкому уменьшению или увеличению силы тока. Не менее значим и тот факт, что синхронные моторы могут работать даже с перегрузкой, не говоря уже об оптимальном режиме реактивной энергии и вращении вала с постоянной скоростью. Однако подключение – трудоемкий процесс, и это уже недостаток.

Метод разгона

Нельзя пустить в ход однофазный синхронный двигатель, просто подав питание на его обмотки. Потому что в момент включения направление питающего тока в статорных намотках соответствует рисунку (а). В это время на ротор, который еще находится в состоянии покоя, действует пара сил, которая будет пытаться крутить вал по часовой стрелке. Но через половину периода в статорных намотках ток поменяет свое направление. Поэтому пара сил будет уже действовать в обратном направлении, поворачивая вал против часов стрелки, как на рисунке (б). Поскольку ротор обладает большой инертностью, он так и не сдвинется с места.

Чтобы заставить ротор вращаться, необходимо, чтобы он успевал сделать хотя бы половину оборота, чтобы изменение направления тока не повиляло на его вращение. Это возможно, если разогнать вал при помощи посторонних сил. Это можно сделать двумя путями:

Собственной силой рук можно разогнать только маломощные синхронные электродвигатели. А для средне- и высокомощных агрегатов придется использовать другой мотор.

При разгоне с посторонней силой ротор начинает вращаться со скоростью, близкой к синхронной. Потом только включается обмотка возбуждения, и затем – статорная намотка.

Асинхронный пуск синхронного мотора

Если в наконечниках на полюсах ротора уложены стержни из металла, и они соединены между собой по бокам кольцами, то мотор должен запускаться асинхронным методом. Эти стержни играют роль вспомогательной обмотки, которая есть у асинхронного двигателя. При этом намотку возбуждения закорачивают с помощью разрядного резистора, а статорную обмотку подключают к сети. Только так можно обеспечить такой же разгон, как и у асинхронного электродвигателя. Но после того, как скорость вращения максимально приблизится к синхронной (достаточно 95% от нее), намотку возбуждения соединяют с источником постоянного тока. Скорость становится полностью синхронной, что влечет за собой снижение ЭДС индукции вспомогательной обмотки вплоть до нуля. И она отключается автоматически.

Важно! Вспомогательные металлические стержни должны обладать высоким активным сопротивлением. В противном случае пусковой момент будет недостаточным для разгона ротора. А закорачивать намотку возбуждения необходимо по одной простой причине: если этого не сделать, то у нее в момент пуска случится пробой, потому что она задает вращение в том же направление, что и пусковая обмотка.

Схема и способ подключения вашего двигателя будет зависеть от того, какой он у вас: синхронный или асинхронный. В учет идет также мощность мотора, а также способ пуска: с нагрузкой или без. Разобраться в рисунках вам поможет элементарное понимание механики и электромагнитных явлений.

Источник

Подключение однофазного двигателя

Как определиться с типом двигателя

Коллекторные двигатели

Асинхронные двигатели

Варианты подключения однофазных асинхронных двигателей

Двигатели с пусковой обмоткой

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена

Правильное подключение:

Конденсаторные двигатели

Первая схема связана с включением конденсатора в цепь питания конденсаторной обмотки. Подобная схема легко запускает двигатель, но его работа связана с низким К.П.Д. Схема, где конденсатор включен к цепи питания рабочей обмотки обладает лучшими показателями к.п.д., но при этом возникают проблемы с пуском двигателя. Поэтому первая схема используется для условий с тяжелым пуском, если при этом не требуются высокие рабочие характеристики.

Схема с двумя конденсаторами

Подключение с двумя конденсаторами

Источник

Как подключить однофазный двигатель

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Поэтому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В этой статье рассмотрим, как правильно сделать подключение однофазного двигателя.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Как все может выглядеть на практике

Источник

Видео

Подключение однофазного конденсаторного электродвигателя. Устройство и схема управления.

Как подключить однофазный двигатель на примере ⚡ АИРЕ 80 С2 2,2кВт 3000об/мин

Подключение однофазного двигателя.

Как подключить двигатель без конденсатора

Электрика для начинающих#6 Однофазный асинхронный электродвигатель. Виды.Схемы подключения.Реверс

Подключение однофазного двигателя// как определить рабочую и пусковую обмотки

Подключение ОДНОФАЗНОГО асинхронного двигателя

Правильно подключаем двигатель от стиральной машинки в сеть 220 вольт через конденсатор.

Подключение асинхронного однофазного электродвигателя 220 вольт

Как подключить однофазный асинхронный двигатель с пусковой обмоткой к сети

Схема подключения однофазного двигателя через пускатель

Подключение однофазного электродвигателя чрез трехфазный магнитный пускатель — довольно распространенная практика защиты однофазных моторов. Ниже приведена схема как подключить однофазный электродвигатель к питающей сети (220В) через трехфазный магнитный пускатель (380В).

Для защиты однофазного электродвигателя от перегрузки мы рекомендуем подключать электродвигатель к питающей сети через магнитный пускатель c правильно подобранным тепловым реле. Однако в большинстве случаев пускатели и тепловые реле выпускаются трехфазными (для 380 В). Для правильной работы трехфазного теплового реле с однофазным электродвигателем необходимо два полюса этого теплового реле включить последовательно. Ниже привожу схему, как это сделать и, тем самым, произвести подключение однофазного электродвигателя 220 В к питающей сети (220В) через трехфазный пускатель. В моем примере пускатель типа ПМЛ с тепловым реле типа РТЛ. Схема:

Вопрос как подключить однофазный электродвигатель очень часто возникает на практике из-за высокой популярности применения подобных агрегатов для решения различных бытовых задач.

Схема подключения однофазного электродвигателя достаточно проста и требует учета всего одного принципиального момента: для обеспечения его работоспособности необходимо вращающееся магнитное поле. При наличии только однофазной сети переменного тока на момент запуска электродвигателя его приходится формировать искусственно через применение соответствующих схемных решений.

Обмотки электромотора
Особенности формирования вращающего момента
Конденсаторы
Косвенное включение
Особенности применения магнитного пускателя
Заключение

Содержание

Обмотки электромотора
Особенности формирования вращающего момента
Конденсаторы
Косвенное включение
Особенности применения магнитного пускателя
Заключение
Схемы подключения магнитного пускателя

Как выглядит монтажная (практическая) схема подключения магнитного пускателя?
Как подключить магнитный пускатель в однофазной сети
Схема подключения электродвигателя с тепловым реле и защитным автоматом
Подключение электродвигателя через реверсивный пускатель
Разновидности
Устройство асинхронного двигателя
Принцип работы
Схема подключения и запуска
Коллекторный двигатель
Недостатки
Подключение
Как подключить однофазный электродвигатель
Подключение через магнитный пускатель

Обмотки электромотора

Укладка обмоток в статоре однофазного электродвигателя

Конструкция любого однофазного электродвигателя предполагает использование как минимум трех катушек. Две из них являются элементов конструкции статора,включены параллельно. Одна из них является рабочей, а вторая выполняет функции пусковой. Их клеммы выведены на корпус двигателя и используются для подключения к сети. Обмотка ротора выполнена короткозамкнутой. К сети подключатся две из них, остальные служат для коммутации.

Для изменения мощности рабочая катушка может формироваться из двух частей, которые включаются последовательно.

Визуально идентифицировать рабочую и пусковую обмотку можно по сечению провода: у первой из них оно заметно больше. Можно замерить сопротивление тестером подключением его к клеммам: у рабочей обмотки его величина будет меньше. Как правило, сопротивления обмоток будет составлять не более нескольких десятков Ом.

Особенности формирования вращающего момента

Магнитное поле, создаваемое катушками электродвигателя, имеет фазовый сдвиг на 90 градусов. Это обычно достигается через конденсатор, который последовательно включается в цепь запуска.

Возможные варианты соединения показаны на рисунке ниже.

Варианты создания сдвига фаз

Пусковая катушка может работать постоянно. Допустима также схема, основанная на ее отключении после достижения номинальной частоты вращения ротора. Постоянное подключение пусковой обмотки усложняет конструкцию двигателя, но улучшает его характеристики. На особенностях подключения к сети эти различия не сказываются.

Для упрощения запуска двигателя с рабочим конденсатором, перед подачей на него тока от сети параллельно ему подключают вспомогательную емкость.

Однофазный электромотор позволяет простыми средствами изменить направление вращения вала на противоположное. Для этого производится сдвиг фазы тока, поступающего от сети и протекающего через цепи запуска, меняется на противоположный. Данная процедура реализуется простым изменением порядка включения пусковой обмотки при ее соединении с рабочей обмоткой.

Конденсаторы

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Схема подключения однофазных конденсаторных двигателей: а – с рабочей емкостью Ср, б – с рабочей емкостью Ср и пусковой емкостью Сп.

Электродвигатель может комплектоваться двумя разновидностями конденсаторов. Наличие емкости, включаемой последовательно спусковой обмоткой и пропускающей через себя ток для сдвига фазы, является обязательным. Ее значение заимствуется из паспортных данных электродвигателя и дублируется на его шильдике.

При отсутствии конденсатора нужной емкости допустимо применять любой другой с близким номиналом. При слишком сильном отклонении в меньшую сторону двигатель может не начать вращаться без ручной прокрутки его вала, а затем не будет развивать нужную мощность. При значительном превышении емкости начнется сильный нагрев.

Емкость дополнительного пускового компонента выбирается в два-три раза выше по сравнению с основным. Такая величина обеспечивает максимальный стартовый момент.

Для включения пускового элемента может использоваться как обычная кнопка, так и более сложные схемы.

Косвенное включение

Подключение однофазного двигателя

Основным компонентом схемы косвенного включения является магнитный пускатель, который включается в разрыв между выходом силовой сети и электродвигателем.

Силовые контакты этого блока выполнены как нормально разомкнутые. Магнитный пускатель по величине максимального протекающего через него тока относится к одной из семи нормированных групп. Из-за небольшой мощности однофазных электродвигателей обычно достаточно устройства первой группы, максимальное значение коммутируемого тока которого составляет 10 А.

Управляющая часть катушки предназначена для подключения к сетям с различным напряжением. Наиболее удобным является магнитный пускатель с управлением от 220в переменного тока.

Особенности применения магнитного пускателя

В управляющей части устройства предусмотрено несколько пар контактов, на которых собирается схема релейной автоматики. Один из них всегда является нормально замкнутым, а второй – нормально разомкнутым.

У кнопки «Пуск» рабочим считается нормально разомкнутый контакт, а у кнопки «Стоп» задействован нормально замкнутый элемент.

При выполнении подключения рассматриваемого устройства осуществляются соединения нескольких типов.

Схема подключения однофазного двигателя

Фаза, наряду с входной клеммой, подключается также к входу контакта кнопки «Стоп», а ноль соединяется с входной клеммой катушки, что обеспечивает протекание через нее управляющего тока.

Активный контакт кнопки «Пуск» при работающем двигателе шунтируется аналогичным элементом катушки. Для формирования этой цепи выполняются два дополнительных соединения, схема которых показана на рисунке выше:

выход рабочего контакта кнопки «Стоп» параллельно соединяется с контактами выхода кнопки «Пуск» и входа управляющей катушки;
выход нормально разомкнутого контакта управляющей катушки параллельно соединяется с ее выходной клеммой и с входом рабочего контакта кнопки «Пуск».

Заключение

Процесс подключения однофазного электромотора к сети 220в не отличается большой сложностью и фактически требует только желания, минимального набора простейших инструментов, наличия схемы соединений и аккуратности в работе. Из расходных материалов нужны только провода. Из-за опасности короткого замыкания и больших величин токов, протекающих через обмотки двигателя, необходимо обязательно выполнять требования техники безопасности и не забывать про старое, но очень действенное правило: «Семь раз отмерь, один раз отрежь».

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.

На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.

Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма.

При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск» .

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».

В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.

Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.

Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Как выглядит монтажная (практическая) схема подключения магнитного пускателя?

Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».

Как подключить магнитный пускатель в однофазной сети

Схема подключения электродвигателя с тепловым реле и защитным автоматом

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять). Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Подключение электродвигателя через реверсивный пускатель

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом, меняются местами любые две фазы.

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед» и «Пуск назад«, выключение — одной, общей кнопкой «Стоп» , как и в схемах без реверса.

В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад».

Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.

Вторая защита — электрическая. Контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если случайно нажать обе кнопки «пуск», ничего не получится — электродвигатель будет слушаться той кнопки, которая нажата раньше.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так-как пятого контакта, в большинства магнитных пускателей нет, можно поставить дополнительный контакт. Например приставка ПКИ.

с катушкой на 220 вольт

с катушкой на 380 вольт

Электродвигатели однофазные 220В широко используются в разнообразном промышленном и бытовом оборудовании: насосах, стиральных машинах, холодильниках, дрелях и обрабатывающих станках.

Разновидности

Существуют две наиболее востребованных разновидности этих устройств:

Коллекторные.
Асинхронные.

Последние по своей конструкции более просты, однако обладают рядом недостатков, среди которых можно отметить трудности с изменением частоты и направления вращения ротора.

Устройство асинхронного двигателя

Мощность данного двигателя зависит от конструктивных особенностей и может варьироваться от 5 до 10 кВт. Его ротор представляет короткозамкнутую обмотку – алюминиевые или медные стержни, которые замкнуты с торцов.

Как правило, электродвигатель асинхронный однофазный оборудован двумя смещенными на 90° относительно друг друга обмотками. При этом главная (рабочая) занимает существенную часть пазов, а вспомогательная (пусковая) – оставшуюся. Свое название электродвигатель асинхронный однофазный получил лишь потому, что он имеет только одну рабочую обмотку.

Принцип работы

Протекающий по главной обмотке переменный ток создает магнитное периодически меняющееся поле. Оно состоит из двух кругов одинаковой амплитуды, вращение которых происходит навстречу друг другу.

В соответствии с законом электромагнитной индукции, меняющийся в замкнутых витках ротора магнитный поток образует индукционный ток, который взаимодействует с полем, порождающим его. Если ротор находится в неподвижном положении, моменты сил, действующих на него, одинаковы, в результате он остается неподвижным.

При вращении ротора, нарушится равенство моментов сил, так как скольжение его витков по отношению к вращающимся магнитным полям станет разным. Таким образом, действующая на роторные витки от прямого магнитного поля сила Ампера будет существенно больше, чем со стороны обратного поля.

В витках ротора индукционный ток может возникать только в результате пересечения ими силовых линий магнитного поля. Их вращение должно осуществляться со скоростью, чуть меньше частоты вращения поля. Собственно отсюда и пошло название асинхронный однофазный электродвигатель.

Вследствие увеличения механической нагрузки уменьшается скорость вращения, возрастает индукционный ток в роторных витках. А также повышается механическая мощность двигателя и переменного тока, который он потребляет.

Схема подключения и запуска

Естественно, что вручную раскручивать при каждом запуске электродвигателя ротор неудобно. Поэтому для обеспечения первоначального пускового момента применяется пусковая обмотка. Так как она составляет прямой угол с рабочей обмоткой, для образования вращающегося магнитного поля на ней должен быть сдвинут по фазе ток относительно тока в рабочей обмотке на 90°.

Этого добиться можно посредством включения в цепь фазосмещающего элемента. Дроссель или резистор не могут обеспечить сдвиг фазы на 90°, поэтому целесообразней в качестве фазосмещающего элемента использовать конденсатор. Такая схема однофазного электродвигателя обладает отличными пусковыми свойствами.

Если в качестве фазовращающего элемента выступает конденсатор, электродвигатель конструктивно может быть представлен:

С рабочим конденсатором.
С пусковым конденсатором.
С рабочим и пусковым конденсатором.

Наиболее распространенным является второй вариант. В таком случае предусмотрено недолгое подключение пусковой обмотки с конденсатором. Это происходит только на время пуска, затем они отключаются. Реализовать такой вариант можно при помощи реле времени или посредством замыкания цепи при нажатии пусковой кнопки.

Подобная схема подключения однофазного электродвигателя характеризуется довольно невысоким пусковым током. Однако в номинальном режиме параметры низкие по причине того, что поле статора – эллиптическое (оно сильнее в направлении полюсов).

Схема с постоянно включенным рабочим конденсатором в номинальном режиме работает лучше, при этом пусковые характеристики имеет посредственные. Вариант с рабочим и пусковым конденсатором, по сравнению с двумя предыдущими, является промежуточным.

Коллекторный двигатель

Рассмотрим однофазный электродвигатель коллекторного типа. Это универсальное оборудование может питаться от источников постоянного или переменного тока. Его часто используют в электрических инструментах, стиральных и швейных машинах, мясорубках – там, где требуется реверс, его вращение с частотой свыше 3000 оборотов в минуту или регулировка частоты.

Обмотки ротора и статора электродвигателя соединяются последовательно. Ток подводится посредством щеток, соприкасающихся с пластинами коллектора, к которым подходят концы обмоток ротора.

Осуществление реверса происходит за счет изменения полярности подключения ротора или статора в электрическую сеть, а скорость вращения регулируется посредством изменения в обмотках величины тока.

Коллекторный однофазный электродвигатель имеет следующие недостатки:

Создание радиопомех, трудное управление, значительный уровень шума.
Сложность оборудования, практически невозможно произвести его ремонт самостоятельно.
Высокая стоимость.

Подключение

Чтобы электродвигатель в однофазной сети был подключен должным образом, необходимо соблюдать определенные требования. Как уже было сказано, существует целый ряд двигателей, способных функционировать от однофазной сети.

Перед подключением важно убедиться в том, что частота и напряжение сети, указанные на корпусе, соответствуют главным параметрам электрической сети. Все работы по подключению необходимо производить только при обесточенной схеме. Также следует избегать заряженных конденсаторов.

Как подключить однофазный электродвигатель

Для подключения двигателя необходимо соединить последовательно статор и якорь (ротор). Клеммы 2 и 3 соединяются, а две другие нужно подключить в цепь 220B.

По причине того, что электродвигатели однофазные 220В функционируют в цепи переменного тока, в магнитных системах возникает магнитный переменный поток, что провоцирует образование вихревых токов. Именно поэтому магнитную систему статора и ротора выполняют из электротехнических стальных листов.

Подключение без регулирующего блока с электроникой может привести к тому, что в момент запуска образуется значительный пусковой ток, и в коллекторе произойдет искрение. Изменение направления вращения якоря выполняется посредством нарушения последовательности подключения, когда меняются местами выводы якоря или ротора. Главным недостатком этих двигателей считается присутствие щеток, которые следует заменять после каждой длительной эксплуатации оборудования.

Таких проблем в асинхронных электродвигателях не существует, так как в них отсутствует коллектор. Магнитное поле ротора образуется без электрических связей за счет внешнего магнитного поля статора.

Подключение через магнитный пускатель

Рассмотрим, как можно подключить однофазный электродвигатель через магнитный пускатель.

1. Итак, в первую очередь необходимо выбрать магнитный пускатель по току таким образом, чтобы его контактная система выдерживала нагрузку электрического двигателя.

2. Пускатели, к примеру, делятся на величину от 1 до 7, и чем больше данный показатель, тем больший ток выдерживает контактная система этих устройств.

10A – 1.
25A – 2.
40A – 3.
63A – 4.
80A – 5.
125A – 6.
200A – 7.

3. После того как была определена величина пускателя, необходимо обратить внимание на катушку управления. Она может быть на 36B, 380B и 220B. Желательно остановиться на последнем варианте.

4. Далее, собирается схема магнитного пускателя, и подключается силовая часть. На разомкнутые контакты выполняется ввод 220B, на выход силовых контактов пускателя подключается электродвигатель.

5. Подключаются кнопки «Стоп – Пуск». Их питание осуществляется от ввода силовых контактов пускателя. К примеру, фаза соединяется с кнопкой «Стоп» замкнутого контакта, затем с нее переходит на пусковую кнопку разомкнутого контакта, а с контакта кнопки «Пуск» – на один из контактов катушки магнитного пускателя.

6. На второй вывод пускателя подключается «ноль». Чтобы зафиксировать включенное положение магнитного пускателя, необходимо шунтировать пусковую кнопку замкнутого контакта к блоку контактов пускателя, подающего питание с кнопки «Стоп» на катушку.

Однофазный электродвигатель, Мощный однофазный асинхронный двигатель

Однофазный электродвигатель | The Ultimate FAQ Guide

Введение

Электродвигатель является наиболее эффективным механизмом, преобразующим энергию из электрической формы в механическую. Однофазный двигатель выполняет эту работу наиболее удобным способом. Его огромные преимущества позволяют использовать этот двигатель в различных областях.

Знакомы ли вы с принципом работы, преимуществами, ограничениями и т. д. однофазного двигателя? «Xinnuo Motors» — ведущий производитель однофазных двигателей в Китае.

Здесь вы получите достаточно подробное и прямое объяснение различных типов однофазных двигателей и их использования. Итак, делаем ход.

1. Что такое однофазный электродвигатель?

Однофазный двигатель представляет собой электрическую вращающуюся машину. Он получает энергию от однофазного источника питания, а затем преобразует ее в механическую энергию. Обычно этот тип электродвигателя не способен развивать более высокий крутящий момент.

Он работает от одного напряжения переменного тока и состоит из нейтральных и горячих проводов, которые всегда испытывают одинаковый ток. Этот двигатель генерирует переменное магнитное поле вместо интенсивности вращающегося магнитного поля.

Рисунок 1_ Однофазный электродвигатель

2. Как работает однофазный электродвигатель?

Однофазный электродвигатель представляет собой высокофункциональное устройство для преобразования электрической энергии в механическую. Он начинает свою работу, когда создается магнитное поле и работает ротор.

Однофазный двигатель одного типа не может генерировать самоиндуцируемое магнитное поле из-за отсутствия пускового момента. Некоторые двигатели содержат дуэльные конденсаторы. Эти двигатели имеют пусковой момент.

Рисунок 2_ Работа однофазного электродвигателя

Поэтому в этом случае необходимо подключить вспомогательную обмотку. Эта обмотка управляется противофазным электрическим током. Обмотка конденсаторного двигателя соединена с конденсатором.

Эта комбинация создает магнитное поле, приводящее в движение ротор. Здесь осциллирующее магнитное поле помогает продолжать свое вращение.

В двигателе с экранированными полюсами имеется экранирующая катушка, которая действует как вспомогательная обмотка. Это вызывает фазовую задержку магнитного потока в этом двигателе, что создает необходимое вращающееся магнитное поле.

3. Какие существуют типы однофазных электродвигателей?

В мире электроники используются различные типы однофазных двигателей. Его наиболее известные типы: –

Однофазный двигатель с конденсаторным пуском серии ML
Однофазный электродвигатель серии MY
Мощный однофазный асинхронный двигатель серии YCL
Однофазный двигатель с конденсаторным пуском серии YC
Однофазный двигатель с двумя конденсаторами серии YL
Однофазные асинхронные двигатели.
Однофазный двигатель серии AC

4. Каковы области применения однофазных электродвигателей?

Однофазные двигатели имеют множество применений в различных типах оборудования. Вы можете использовать их в офисах, жилых домах, торговых зонах и т. д. Но в случае однофазных двигателей существует ограничение выходной мощности.

Рисунок 3_ Использование однофазного электродвигателя

Его наиболее примечательные области применения включают:0042

Компрессор

Бытовая техника

Насос

HVAC

Дрель

Вентилятор

Технология открытия и закрытия дверей.

5. Каковы основные компоненты однофазного электродвигателя?

Однофазный двигатель состоит из ротора, обмоток и статора, охлаждающего вентилятора, центробежного выключателя и т. д. Среди этих компонентов первые три являются его основными частями.

Ротор

Ротор участвует во вращении 1 двигателя. Его форма цилиндрическая. Таким образом, вся его поверхность состоит из множества щелей. В эти пазы помещены проводники ротора на алюминиевой основе.

Статор

Неподвижная часть однофазного двигателя. Статор, который получает переменный ток, содержит обмотки. Это питание переменного тока вызывает здесь потери на гистерезис и вихревые токи.

Вот почему статоры изготовлены из ламинированной штамповки, армированной кремнистой сталью. Штамповка и кремний полезны для уменьшения потерь на вихревые токи и потерь на гистерезис соответственно.

Обмотки

Однофазный двигатель содержит обмотки двух типов. Они называются первичной и вторичной обмотками. Первичная обмотка расположена вертикально относительно вспомогательной обмотки. Эта обмотка подключена к конденсатору, который используется при запуске двигателя.

Рис. 4_ Компоненты однофазного электродвигателя

За исключением этих компонентов, подшипник, клеммная коробка, блок питания и т. д. являются важными компонентами 1 двигателя.

6. В чем разница между трехфазным и однофазным электродвигателем?

Однофазные и трехфазные двигатели представляют собой два разных электрических механизма для производства механической энергии для электронных устройств. Мы здесь, чтобы объяснить некоторые отличительные факторы между этими двумя эффективными двигателями.

Однофазный двигатель имеет одну частоту. Здесь генератор переменного тока с одной обмоткой обеспечивает напряжение источника. Напротив, трехобмоточный генератор переменного тока генерирует переменное напряжение с одинаковой частотой в случае трехфазного двигателя.
Однофазные двигатели требуют меньшего обслуживания по сравнению с трехфазными двигателями.
Стоимость изготовления сравнительно низкая.
Двигатель, работающий от однофазной сети, может создавать пульсирующий крутящий момент. Но трехфазные двигатели способны генерировать равномерный крутящий момент.
Серийная работа проще и эффективнее для 1 Но, совместимость 3 двигателей с параллельной работой впечатляет.
Трехфазные промышленные двигатели обычно применяются в промышленных секторах. С другой стороны, асинхронные двигатели находят более широкое применение в бытовых электронных приборах, а также в коммерческом электронном оборудовании.
Однофазный двигатель не может обеспечить такую же эффективность и коэффициент мощности в электронных приложениях, как трехфазная система.

Рисунок 5_ Однофазный двигатель против трехфазного

Свяжитесь с нами сейчас. Мы оказываем комплексные услуги по производству высококачественных однофазных двигателей с двумя конденсаторами и трехфазных синхронных двигателей.

7. Каковы преимущества использования однофазного электродвигателя?

Однофазный двигатель обеспечивает значительные преимущества для электромеханического оборудования. Здесь для вашего удобства объясняются наиболее заметные преимущества этого двигателя.

Однофазный двигатель не содержит коллекторов и контактных колец. Поэтому его конструкция проще, чем у многих других двигателей.
Простая проводка, так как всего два провода.
Этот двигатель не требует достаточного обслуживания и ремонта.
Его надежность в машинах с низким коэффициентом мощности впечатляет. Он устойчив к экстремальным электрическим, термическим и механическим нагрузкам.
1Срок службы двигателя обычно превышает годы.

Рис. 6_ Многофункциональный однофазный электродвигатель

8. Как проверить однофазный электродвигатель?

Испытание однофазного двигателя — это не задача мозгового штурма. Вам просто нужно выполнить некоторые основные процедуры, чтобы проверить его производительность. Например:

Первичный осмотр

Сначала проверьте состояние подшипников двигателя. Чтобы проверить это, необходимо провернуть вал двигателя вручную. Если вращение не кажется плавным, следует заменить подшипник.

Проверка сопротивления и источника питания

Затем проверьте, меньше ли сопротивление между землей и телом 0,5 Ом. Для определения сопротивления следует использовать мультиметр.

Проверка обмотки двигателя

В этом двигателе есть пусковая, общая и рабочая клеммы. Вам нужно проверить сопротивление обмотки между этими клеммами. Просто обеспечьте максимальное сопротивление между пусковой и рабочей клеммами.

Кроме того, клемма общего пуска должна иметь минимальное значение сопротивления, а сопротивление клеммы общего пуска должно быть между остальными.

Рисунок 7_ Проверка однофазного электродвигателя

Проверка изоляции

Сопротивление изоляции между землей и обмотками должно быть больше 1 МОм. Вот почему вы должны проверить это сопротивление с помощью тестера с напряжением 500 В. Его отклонение вызывает серьезные повреждения однофазного двигателя.

Тест FLA

На этапе эксплуатации определите тест FLA (ток полной нагрузки) с помощью мультиметра. Все эти тесты могут гарантировать вам безупречную работу ваших проектов с однофазным питанием.

9. Как реверсировать однофазный электродвигатель?

Процесс реверсирования однофазных двигателей различается в зависимости от их типов и механизмов. Здесь мы собираемся объяснить, как поменять местами двигатели с расщепленной фазой и конденсаторным пуском.

Реверсивный двигатель А с конденсаторным пуском

В начале необходимо убедиться, является ли двигатель реверсивным или нет. Вы можете найти этикетку на этом двигателе, которая указывает на реверсивность однофазного двигателя. Затем вы должны изменить полярность пусковой обмотки этого двигателя.

Это приводит к изменению направления вращения магнитного поля. Требуется чередовать соединения обмотки, конденсатора, переключателя на любом конце пусковой обмотки.

Рис. 9_ Реверс однофазного электродвигателя

Реверсирование двухфазного двигателя

В этом случае важно проверить сопротивление и мощность обмоток. Вы должны обеспечить одинаковое сопротивление в обеих обмотках. Опять же, обмотки мощностью более 0,25 л.с. не подходят для реверсирования из-за различного соотношения витков.

У вас есть возможность переключить направление обмоток двигателя в случае неодинакового сопротивления. Если обмотки не имеют обвязки, можно менять полярность любой обмотки.

10. Как коэффициент мощности влияет на производительность однофазного электродвигателя?

Коэффициент мощности указывает отставание напряжения от тока. Этот двигатель имеет максимальное значение коэффициента мощности около 0,9 при полной нагрузке. На холостом ходу он уменьшается до 0,2.

Поскольку коэффициент мощности представляет собой отношение активной мощности к индуктивной мощности, низкое значение коэффициента мощности нежелательно для любого типа двигателя. Это увеличивает ток, протекающий при определенной нагрузке. Чрезмерная проводимость тока приводит к падению напряжения.

Опять же, коэффициент мощности влияет на снижение системных потерь в 1двигателе. Это также улучшает проводимость нагрузки в цепи. Кроме того, коэффициент мощности влияет на конструктивные параметры этого двигателя, такие как воздушный зазор, тип проводника и т. д.

11. Почему однофазный электродвигатель имеет низкий коэффициент мощности?

На низкий коэффициент мощности однофазного двигателя влияют несколько факторов. К наиболее значительным причинам относятся:

Индуктивная нагрузка

Вызывает отставание между напряжением и током примерно на 90⁰. Это важный фактор для получения низкого коэффициента мощности.

Колебание нагрузки

Частые колебания тока нагрузки также вызывают колебания напряжения. Так как малая токовая нагрузка увеличивает требования к току намагничивания статора. Это свойство повышает напряжение питания, что приводит к снижению коэффициента мощности.

12. Почему двухфазный однофазный электродвигатель работает медленно?

Двухфазный однофазный двигатель работает медленно из-за повышенной скорости скольжения ротора. Скорость скольжения относится к разнице между скоростью вращения ротора и скоростью вращающегося поля синхронного статора.

Увеличенное значение требуется для создания выходного крутящего момента в этом двигателе. Поэтому его скорость снижается. Следующие факторы вызывают перегрузку, которая также ответственна за замедление скорости двигателя с расщепленной фазой.

Неисправный подшипник в нагрузке.
Повышенное давление на выходе насоса.
Повреждение рабочей обмотки.
Неисправность цепи клетки ротора.

13. Что такое обмотка однофазного электродвигателя?

Однофазный двигатель содержит две обмотки в статоре. Размер основной обмотки больше и состоит из толстых проводов. Наоборот, меньшая обмотка, сделанная из более тонкого провода, является вторичной обмоткой.

Обе эти обмотки соединены через общий вывод. От этой клеммы идут общие провода.

Рисунок 10_ Обмотка однофазного электродвигателя

Однофазный источник питания размещается между общей и рабочей клеммами. Но конденсатор стоит между клеммами запуска и запуска.

14. Каков принцип работы однофазного электродвигателя с конденсаторным пуском?

Однофазный двигатель с пусковым конденсатором требует наличия конденсатора на пусковых обмотках. Конденсатор обеспечивает необходимую разность фаз рабочего и пускового тока обмотки.

Здесь очень высокий номинал пускового конденсатора при низком сопротивлении клапана вспомогательной обмотки. Таким образом, его пусковой крутящий момент примерно в 3-4 раза превышает крутящий момент при полной нагрузке.

Рис. 11_ Однофазный электродвигатель с конденсаторным пуском

Компания Xinnuo поставляет сертифицированные по стандарту ISO однофазные асинхронные двигатели для тяжелых режимов работы с конденсаторным пуском в течение длительного периода. Итак, свяжитесь с нами немедленно, чтобы испытать лучшие продукты.

15. Может ли однофазный электродвигатель работать без конденсатора?

Однофазные двигатели бывают нескольких типов. Среди них конденсаторные двигатели не могут работать без конденсатора.

Эти однофазные двигатели можно разделить на три категории в зависимости от использования конденсаторов. Например:

Конденсаторный пусковой двигатель

Для создания пускового момента требуется конденсатор. Затем он продолжает свое вращение.

Двигатель с конденсатором

В этом двигателе никогда не используется конденсатор для обеспечения начального усилия. Но конденсатор всегда обеспечивает необходимый крутящий момент для плавного вращения, последовательно подключаясь к пусковой обмотке.

Пусковой конденсатор Рабочий двигатель

Этот двигатель является комбинацией двух предыдущих двигателей. Это означает, что конденсатор используется как при запуске, так и при работе этого двигателя.

16. Каковы ограничения однофазных электродвигателей?

Однофазный двигатель обеспечивает впечатляющую производительность в энергетических секторах. Несмотря на массу положительных моментов, есть и отрицательные стороны. Например:

Самозапуск не поддерживается. Значит, нужно подумать о вспомогательном пусковом источнике для этого мотора.
Его коэффициент мощности не соответствует требованиям во всех приложениях.
Этот двигатель не может обеспечить достаточный крутящий момент для быстрой работы.

17. Какой конденсатор используется в однофазном электродвигателе?

Однофазные двигатели не могут создавать момент самозапуска. Таким образом, за исключением двигателей с расщепленными полюсами и расщепленной фазой, этим двигателям требуется конденсатор во время запуска или работы, а иногда и в обоих случаях.

Конденсаторы постоянного тока не применяются для однофазных двигателей. Обычно номинал рабочих конденсаторов варьируется от 1,5 до 100 мкФ при напряжении питания 230 В, 250 В, 440 В и т. д. Опять же, пусковые конденсаторы рассчитаны более чем на 70 мкФ.

18. Как происходит подключение однофазного двигателя 230 В?

Однофазный двигатель обеспечивает механической энергией многие виды оборудования, например, вентиляторы, кондиционеры и т. д. Вы можете легко подключить однофазный двигатель на 230 В. Обычно питание остается в формах от 220 В до 240 В или 110–120 В.

Процесс подключения двигателей с одним и двумя напряжениями имеет незначительные отличия. Открывая монтажную коробку, вы можете найти два провода черного цвета и зеленую клемму заземления в случае с одним напряжением.

Во-первых, необходимо выполнить соединение между клеммой заземления и входящими проводами заземления. Затем необходимо зачистить и соединить эти провода с помощью проволочной гайки. Опять же от выключателя идут два горячих провода. Вы должны соединить их с двумя нагруженными проводами этого двигателя.

Рисунок 12_ Электропроводка однофазного электродвигателя

При подключении электродвигателя с двойным напряжением Вы можете следовать приведенным ниже инструкциям.

Подсоедините провод заземления к зеленой клемме заземления.

Подсоедините зеленый заземляющий провод к заземляющему проводу, чтобы получить клеммное соединение с землей.

Подсоедините оба провода, находящиеся в монтажной коробке, соблюдая расчетную схему для однофазного двигателя 230 В.

Затем оставшийся сегмент аналогичен двигателям с одним напряжением.

Если вы столкнулись с трудностями при подключении проводов, обратитесь к надежному производителю для решения этой проблемы.

19. Каков средний срок службы однофазного электродвигателя?

Срок службы однофазного двигателя зависит от нескольких факторов. Например, номинальная мощность, рабочая температура, внешние нагрузки, химическое загрязнение и т. д. Вот почему вы можете подумать о диапазоне срока службы этого двигателя.

Обычно средний срок службы составляет около 6-10 лет при номинальной мощности 1-1,5 л.с. Вы можете получить долгосрочную службу при правильном обслуживании. Даже при надлежащем уходе и выборе он может страдать от множества экологических проблем.

Заключение

Однофазные двигатели тесно связаны с нашей повседневной жизнью. Xinnuo Motors производит универсальные высококачественные однофазные двигатели с высокой надежностью.

В этом руководстве часто задаваемых вопросов содержится достаточно информации, чтобы просветить вас и устранить путаницу в отношении его применения, проводки, обмотки и т. д. По любым дополнительным вопросам, не стесняйтесь связаться с нами. Следите за обновлениями.

Однофазные двигатели| В продаже

Также называемые конденсаторными двигателями, однофазные агрегаты представляют собой небольшие электродвигатели ограниченного размера и выходной мощности (от дробных до 16 л.с.).

Однофазные двигатели переменного тока используются в большинстве жилых и сельскохозяйственных помещений, а также во многих коммерческих работах, включая воздуходувки, вентиляторы, компрессоры, насосы, инструменты, конвейеры и другое оборудование.

Однофазная машина Особенности:

Прочная стальная конструкция
Вибропоглощающая основа с низким уровнем шума
Варианты полностью закрытого и открытого каплеуловителей
Динамически сбалансированный ротор для низкого уровня вибрации и долговечности подшипников
Конструкция с оптимизированным воздушным потоком для большей мощности в компактном корпусе

Square One Electric предлагает однофазные двигатели по оптовым ценам. Каждый конденсаторный двигатель доставляется с ближайшего склада к вашей двери.

Каждый двигатель новый и имеет гарантию производителя.

Компания Square One Electric Motors and Pumps является авторизованным сервисным центром и дистрибьютором большинства основных брендов.

Мы продаем через Интернет следующие ведущие бренды:

Не нашли то, что вам нужно? Свяжитесь с нами для цитаты!

Как заменить электродвигатель

Замена электродвигателя переменного тока может показаться запутанной, но это не обязательно так.

Лучше всего начать с двигателя, который вы заменяете. На паспортной табличке, которая может быть металлической пластиной или наклейкой, содержится необходимая информация. Обычно достаточно ввести модель, идентификатор или номер SPEC (каждый производитель использует разные термины).

Таблички нет или не могу прочитать? Есть определенные ключевые критерии, которые помогут вам выбрать правильное направление (если у вас есть информация):

Этап — либо 1, либо 3. Совет: если он находится в вашем доме, это 1 (одиночный) этап.
л.с. (лошадиных сил) — вы хотите соответствовать л.с. В некоторых случаях можно подняться, но рама должна быть такой же, чтобы двигатель физически помещался.
Рама — указывает физический размер двигателя, включая длину и диаметр вала.
RPM – Как быстро вращается вал; доступные скорости: 3600 (2 полюса), 1800 (4 полюса), 1200 (6 полюсов) и 900 (8 полюсов). Округлить до ближайшего полюса. Например, 1725 об/мин равно 1800.
Напряжение — однофазные напряжения 115, 208, 230, 460 и 460.
Корпус — общая картина, двигатель либо открытый, либо закрытый. Если в корпусе есть прорези, он открыт. Открытий нет? Закрыто.

Один из самых частых звонков, которые мы получаем, касается схем подключения. Знаете ли вы, что на веб-сайте каждого производителя есть информация, необходимая для подключения нового двигателя? Просто введите номер модели!

Типы однофазных двигателей

Для каждого применения требуется определенная конструкция однофазного двигателя. Ниже приведены несколько примеров.

Однофазный двигатель общего назначения

Этот тип разработан, внесен в список и предлагается в стандартных номиналах со стандартными рабочими характеристиками и механической конструкцией. Он используется в обычных условиях эксплуатации, которые не ограничиваются конкретным приложением.

Конденсаторный пусковой двигатель

В «конденсаторном пусковом конденсаторе» два конденсатора подключены параллельно в момент пуска. Когда двигатель набирает скорость, пусковой конденсатор отключается от цепи двигателя с помощью центробежного выключателя, а рабочий конденсатор остается включенным в цепь.

Конденсаторный пуск Двигатели с конденсаторным пуском работают плавно и тихо с постоянным крутящим моментом, поэтому вибрации от пульсаций нет. Они подходят для компрессоров, холодильных установок и мест, где важна бесшумная работа (например, в школах и больницах).

Если двигатель работает в режиме индукционного пуска с конденсатором, то основная обмотка подключается непосредственно к источнику питания, а вспомогательная обмотка подключается к пусковому конденсатору. Конденсатор работает только во время фазы запуска двигателя.

Это наиболее подходящий двигатель переменного тока для оборудования, подверженного частым пускам, такого как инструменты, насосы, конвейеры и компрессоры.

Двухфазный двигатель

Эта электрическая машина, которую иногда называют пусковым двигателем сопротивления, часто используется в конденсаторном оборудовании ОВКВ. Он оснащен двумя конденсаторами и одним переключателем. Его отличительными особенностями являются две обмотки:

Пусковая обмотка, подключенная параллельно основной обмотке
Рабочая обмотка, смещенная в магнитном положении относительно пусковой обмотки

Двигатель с постоянным раздельным конденсатором

Другие названия этого типа двигателя включают PSC и двигатель с конденсаторным приводом из-за их сходства с пусковым устройством с конденсатором. Отличие этой конструкции в том, что конденсатор остается в цепи как во время пуска, так и во время работы.

Этот тип двигателя обычно используется в офисных машинах, вентиляторах, обогревателях, кондиционерах и холодильных компрессорах. В этом типе двигателя не нужны коэффициент мощности, пробивной момент, более высокий КПД и центробежный переключатель.

Двигатель с экранированными полюсами

Этот однофазный двигатель с короткозамкнутым ротором используется для вытяжных и охлаждающих вентиляторов, кондиционеров и холодильного оборудования. Вращение его магнитного поля зависит от одной (или нескольких) короткозамкнутых вспомогательных обмоток, смещенных в магнитном положении от основной обмотки.

Из-за небольшого фазового угла между заштрихованной и незаштрихованной частями этот двигатель создает небольшой пусковой момент.

Конденсатор двигателя переменного тока

Конденсаторы считаются батареями электродвигателей. Они являются отличительной чертой однофазных двигателей, их легко идентифицировать по крышке конденсатора, также известной как выступ, на корпусе двигателя.

Напротив, в трехфазных двигателях этот компонент отсутствует.

Конденсаторный пуск/асинхронный запуск Однофазные двигатели имеют одну «выпуклость» на корпусе двигателя; тогда как в конструкциях Capacitor Start / Capacitor Run обычно их два.

Как это работает

Пусковые конденсаторы запускают пусковой момент двигателя и остаются в цепи до тех пор, пока он не достигнет 75% заданной скорости. Затем двигатель переключается на рабочий конденсатор для поддержания эффективной работы.

Рабочий конденсатор, в свою очередь, создает магнитное поле, стимулируя вторую фазу обмотки, чтобы обеспечить вращение ротора.

Двойные рабочие конденсаторы используются для машин с двумя двигателями, например, вентилятором и компрессором. Эти два конденсатора размещены вместе в одном корпусе и обычно применяются в конденсаторных блоках ОВиК.

Признаки неисправности конденсатора

Когда однофазный двигатель не запускается или не работает эффективно, это почти всегда происходит из-за неисправного конденсатора. Если ячейка сгорела или повреждена, она не может удерживать достаточно энергии для запуска машины. Вот способы определения неисправности конденсатора:

Конденсатор гудит, но не запускается
Двигатель с трудом запускается, а затем сразу выключается

Двигатель вообще не запускается
Кондиционер работает дольше обычного после включения
Воздух из кондиционера не остынет

Если вы заметили какой-либо из этих индикаторов, пришло время устранить неисправность двигателя. Самый дешевый и беспроблемный способ начать — это обратиться к экспертам, таким как команда Square One, для проверки конденсатора — хотя ремонт возможен, в большинстве случаев конденсаторы требуют замены.

Электрические двигатели — ток полной нагрузки

Согласно «правилам большого пальца» номинальная мощность в амперах в лошадиных силах может быть оценена как

Двигатель 115 вольт — однофазный: 14 ампер/л.с. HP

230 Вольт Мотор — 3 -фаза: 2,5 А. проводка и переключатель передач.
Однофазные двигатели — л.с. и токи при полной нагрузке
Ожидается, что двигатель заданной номинальной мощности будет обеспечивать такое количество механической мощности на валу двигателя. Имейте в виду, что КПД двигателя не рассчитывается по приведенным ниже значениям для кВт и ампер. Необходимо учитывать КПД двигателя, чтобы избежать недостаточной мощности источника питания.
75757575,9067. обычно составляет около 75% от номинальной нагрузки. Для двигателя мощностью 1 л.с. нагрузка обычно должна находиться в диапазоне от 1/2 до 1 л.с. с максимальной эффективностью при 3/4 л.с.
Типовые диапазоны нагрузки:
Допустимая кратковременная нагрузка: 20–120 %
допустимый для работы: 50 — 100 %
оптимальный КПД: 60 — 80 %
Двигатель с эксплуатационным коэффициентом может иногда перегружаться. Перегрузка со временем снижает КПД двигателя.
Трехфазные двигатели-HP и токи полной нагрузки
Мощность Ток полной нагрузки (ампер)
(л. с.) (kW) 115 V 208 V 230 V
1/6 0.13 4.4 2.4 2.2
1/4 0.19 5.8 3.2 2.9
1/3 0.25 7.2 4.0 3.6
1/2 0.38 9.8 5.4 4.9
3/4 0.56 13.8 7.6 6.9
1 0.75 16 8.8 8
1 1/2 1.1 20 11 10
2 1.5 24 13.2 12
3 2.3 34 18,7 17
5 3,8 56 30,8 28
Power Полная нагрузка. Синг. Фактор
(hp) (kW) 115 V 230 V 460 V 575 V 2300 V 230 V 460 V 575 V 2300 V
1/2 0.38 4 2 1 0. 8
3/4 0.56 5.6 2.8 1.4 1.1
1 0.75 7.2 3.6 1.8 1.4
1 1/2 1.1 10,4 5,2 2,6 2,1
2 ,5,5
2 1.5
.0638 3.4 2.7
3 2.3 9.6 4.8 3.9
5 3.8 15.2 7.6 6.1
7 1/2 5,6 22 11 22 11 11 11 0837
10 7. 5 28 14 11
15 11 42 21 17
20 15 54 27 22
25 19 68 34 27 53 26 21
30 23 80 40 32 63 32 26
40 30 104 52 41 83 41 33
50 38 130 65 52 104 52 42
60 45 154 77 62 16 123 61 49 12
75 56 192 96 77 20 155 78 62 15
100 75 248 124 99 26 202 101 81 20
1 hp (English мощность в л. с.) = 745,7 Вт = 0,746 кВт = 550 фут-фунт/с = 2545 БТЕ/ч = 33,000 фут-фунт/м = 1,0139 метрическая мощность в л.с. ~= 1,0 кВА0 Power Direct Current (A) (hp) (kW) 230 V 440 V 1/ 4 0.19 0.81 0.42 1/3 0.25 1.1 0.56 1/2 0.37 1.6 0.85 3/4 0.56 2.4 1.3 1 0.75 3.2 1.7 1 1/2 1.1 4.9 2.5 2 1.5 6.5 3.4 3 2.2 9.
