Подключение проводки фаркопа: пошаговая инструкция для самостоятельной установки

Как правильно подключить проводку фаркопа к автомобилю. Какие инструменты и материалы потребуются для работы. Какие существуют способы подключения проводки фаркопа. На что обратить внимание при самостоятельном подключении.

Что такое фаркоп и зачем нужна его электропроводка

Фаркоп — это тягово-сцепное устройство, которое позволяет буксировать прицеп автомобилем. Для безопасной эксплуатации прицепа необходимо подключить его электрооборудование к бортовой сети автомобиля. Это обеспечивает работу световых приборов прицепа — габаритных огней, поворотников, стоп-сигналов.

Подключение проводки фаркопа является обязательным требованием правил дорожного движения. Езда с неподключенным прицепом запрещена и может привести к аварийной ситуации на дороге, особенно в темное время суток.

Необходимые материалы и инструменты

Для самостоятельного подключения проводки фаркопа потребуются:

• Комплект проводов
• Розетка фаркопа
• Крепежные элементы
• Схема подключения
• Набор отверток и гаечных ключей
• Изоляционная лента
• Паяльник
• Термоусадочные трубки
• Мультиметр

Если комплект проводки не входит в комплектацию фаркопа, его нужно приобрести отдельно. Рекомендуется использовать многожильные медные провода сечением не менее 1,5 мм².

Типы розеток для подключения прицепа

Существует два основных стандарта розеток для подключения прицепов:

• 7-контактная розетка — используется в странах СНГ
• 13-контактная розетка — европейский стандарт

7-контактная розетка обеспечивает подключение основных световых приборов прицепа. 13-контактная розетка имеет дополнительные контакты для подключения противотуманных фонарей и других электроприборов.

Способы подключения проводки фаркопа

Существует два основных способа подключения электрики фаркопа:

1. Стандартный способ

Применяется, если на автомобиле и прицепе уже есть штатные разъемы для подключения. В этом случае достаточно соединить разъемы между собой согласно схеме. Вмешательства в электропроводку автомобиля не требуется.

2. Универсальный способ

Используется, когда требуется установка розетки фаркопа с нуля. При этом приходится врезаться в штатную проводку задних фонарей автомобиля.

Пошаговая инструкция по подключению проводки фаркопа

1. Отключите аккумулятор автомобиля
2. Снимите обшивку багажника для доступа к проводке
3. Определите место установки розетки фаркопа
4. Просверлите отверстие для вывода проводов наружу
5. Закрепите розетку на кронштейне фаркопа
6. Найдите жгут проводов задних фонарей
7. Подключите провода согласно схеме
8. Заизолируйте все соединения
9. Уложите и закрепите провода
10. Проверьте работу электрооборудования

Особенности подключения на автомобилях с электронным блоком управления

На современных автомобилях с электронным блоком управления (ЭБУ) стандартный способ подключения может вызвать ошибки в работе электроники. В этом случае рекомендуется использовать специальный блок согласования, который подключается между штатной проводкой и розеткой фаркопа.

Блок согласования позволяет корректно передавать сигналы от ЭБУ автомобиля к прицепу, не вызывая сбоев в работе электронных систем. Это более сложный, но надежный способ подключения.

Распространенные ошибки при самостоятельном подключении

При подключении проводки фаркопа своими руками следует избегать следующих ошибок:

• Неправильное определение цветов проводов
• Некачественная изоляция соединений
• Использование проводов недостаточного сечения
• Подключение без учета особенностей электроники автомобиля
• Неправильная фиксация проводки

Эти ошибки могут привести к нарушению работы электрооборудования автомобиля и прицепа, а в худшем случае — к короткому замыканию и возгоранию.

Проверка работоспособности подключенной проводки

После завершения монтажа необходимо тщательно проверить работу всех электрических систем прицепа:

• Габаритные огни
• Указатели поворота
• Стоп-сигналы
• Фонарь заднего хода
• Противотуманные фонари (если есть)

Проверку удобно проводить с помощником, который будет наблюдать за работой световых приборов прицепа при включении соответствующих систем в автомобиле.

Законодательные требования к подключению прицепов

Согласно правилам дорожного движения, на прицепе должны функционировать следующие световые приборы:

• Габаритные огни
• Указатели поворота
• Стоп-сигналы
• Фонарь освещения номерного знака

Неисправность или отсутствие подключения этих приборов может привести к штрафу или запрету эксплуатации транспортного средства с прицепом.

Советы по эксплуатации и обслуживанию проводки фаркопа

Для обеспечения надежной работы электропроводки фаркопа рекомендуется:

• Регулярно проверять состояние контактов и изоляции
• Очищать розетку от грязи и окислов
• Обрабатывать контакты специальными составами
• При длительном хранении прицепа отключать его от автомобиля
• Избегать попадания влаги на электрические соединения

Своевременное обслуживание позволит избежать проблем с электрооборудованием прицепа и обеспечит безопасность при его эксплуатации.

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля.

Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации. У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Совет: Чтобы подобрать подходящее для вашей марки машины устройство, можно обратиться в сервисный центр или на специализированное СТО.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг. Покупные изделия должны соответствовать конкретной модели авто

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов. Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками.

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Обратите внимание! Если вас не устраивает такая технология, придется купить бампер с заводским вырезом.

На фото – процесс установки на ВАЗ девятого поколения

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
2. Механически можно демонтировать его с помощью специального ключа.
3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Какие бывают сцепные устройства

Существуют следующие виды фаркопов, исходя из крепления и предназначения:

• Например, фиксированные, которые ставят на кузов с использованием болтов либо сварки. Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Некоторым владельцам машин необходимо иметь возможность снимать и устанавливать заново сцепное устройство. В этом случае на помощь придут съемные фаркопы.
• Иногда встречаются устройства фланцевого типа, которые обычно крепятся на специальной площадке транспортного средства. Существует классификация фаркопов по тоннажу, а также типам транспорта, на котором они применяются.

Монтируемые быстросъемные устройства

До недавнего прошлого проблему сцепки решали гораздо проще – попросту приваривался к кронштейну крюк, и снять такое устройство уже не было никакой возможности. Сегодня такой подход выглядит, как минимум, неразумным, ведь лучше приобретать и ставить такой фаркоп, который может складываться и прятаться.

С тех пор производство фаркопов шагнуло далеко вперед. К тому же, торчащий сзади машины крючок создает дополнительную угрозу безопасному движению.

Как добиться прочности соединения

Чтобы сделать соединение с фаркопом еще более надежным, в комплектации с ним идут усиливающие пластинки. Для самого устройства нам понадобятся в кузове отверстия диаметром от 12,5 до 13 мм. Через усиливающую пластину и гайку с болтом крепится сам фаркоп. Желательно подложить под металл шайбочку.

При установке электрической проводки постарайтесь добиться качественной изоляции, чтобы не попадала влага с ее разрушительным действием. Выполнить все этапы подключения фаркопа вам поможет видео в этой статье. Любые работы можно провести качественно, если внимательно изучить инструкцию прежде, чем начать орудовать инструментом. На некоторых автомобилям во время установки придется демонтировать задний бампер

• Недостаточно ограничиться прикручиванием сцепки к бамперу машины. К устройству нужно еще выводить электророзетку для возможности питания электропотребителей самого прицепа.
• Прокладывать проводку через всю машину нет необходимости. Возле места расположения задних фонарей машины обычно находится жгут, к которому и осуществляется запитывание.
• Такую работу несложно провести собственными силами или обратиться к сторонним специалистам, имеющим опыт и навыки.

Еще один вариант быстросъемной модели

• Если не получается сразу подключить прицеп к сети основного транспортного средства, может потребоваться покупка так называемого адаптера, или блока согласования.

В завершение

При выборе фаркопа на Фольксваген Поло седан или другой европейский автомобильный бренд, отдавайте предпочтения качественным производителям и их изделиям. Теперь, если у вас стоит прицеп в гараже, ему больше не придется пылиться. Осталось провести государственную регистрацию и можно пользоваться. Удачи на дорогах!

Подключение фаркопа проводки

Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа. Способы подсоединения электропроводки прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля своими руками.

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы. Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно. Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

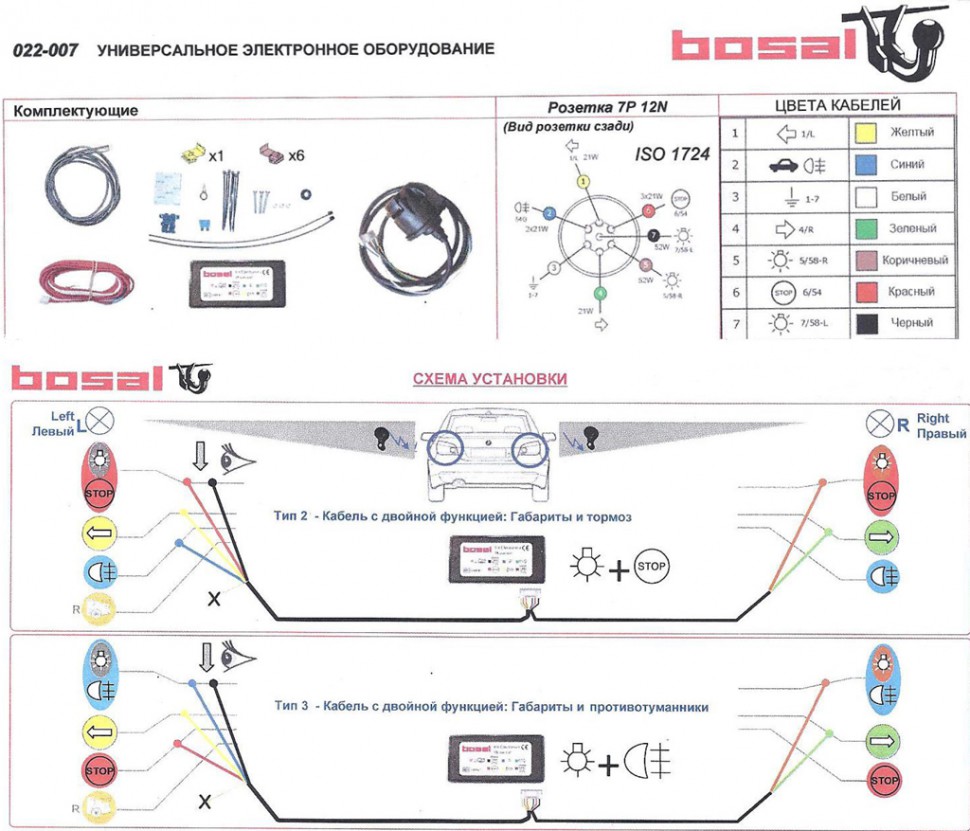

Схема электропроводки прицепа легкового автомобиля

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов. Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой. Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

1. Левый поворотник.
2. Лампочка заднего хода.
3. Земля.
4. Правый поворотник.
5. —
6. Лампочка стоп-сигнала.
7. Габариты.

А вот европейская (универсальная) распиновка:

1. Левый поворотник.
2. Лампочка заднего хода.
3. Земля.
4. Правый поворотник.
5. Правый габаритный фонарь и подсветка номера.
6. Лампочки стоп-сигнала.
7. Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

Распиновка на 13 клемм:

1. Левый поворотник.
2. Задний фонарь противотуманок.
3. Земля для клемм 1-8.
4. Правый поворотник.
5. Левая сторона подсветки номера и габаритов.
6. Стоп-сигнал.
7. Правая сторона подсветки номера и габаритов.
8. Лампочка заднего хода.
9. Напряжение 12 V 35 Ампер, которое является постоянным.
10. Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
11. Земля.
12. Сигнальная проводка.
13. Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.

Для этого понадобится:

• Комплект проводов.
• Розетка фаркопа для подсоединения прицепа.
• Крепежи.
• Крепежная пластина.
• Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

• Паяльник.
• Изоляционная лента.
• Термоусадка.
• Соединительные клеммы для проводов, если таких нет в комплекте.
• Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
• Инструменты для снятия бампера либо его подрезки.
• Отвертки.
• Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.

• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
• Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
• Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
• Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
• Спидометр машины, почему не работает спидометр, ремонт спидометра
• Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
• Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
• Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
• Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
• Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
• Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
• Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
• Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
• Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
• Лучшая тормозная жидкость, принцип выбора
• Машина не заводится в мороз, причины, как устранить, полезные советы
• Медкомиссия на водительское удостоверение 2019
• Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
• Потеет фара изнутри, что делать
• Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
• Незамерзайка, что это такое и как правильно её выбрать
• Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
• Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
• Как заменить лампочку в автомобиле
• Масло в коробке передач, почему пенится масло
• Как правильно произвести полировку кузова автомобиля своими руками
• Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
• Как поменять фильтр на автомобиле своими руками
• Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
• Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы

Распиновка розетки фаркопа, как подключить разъем

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
2. Отключаете от аккумулятора минусовую клемму.
3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

1. Масса (минус АКБ).
2. Левый поворотник.
3. Правый поворотник.
4. Стоп-сигнал.
5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема подключения розетки фаркопа для начинающих

Тягово-сцепное устройство специально создано для того, чтобы производить соединение с автомобилями и прицепами для буксировки. Данный элемент удобен в эксплуатации, если был изготовлен на заводе.

Однако стоит отметить, что далеко не у каждого владельца автотранспорта есть фаркоп. Их можно приобрести отдельно под каждую марку автомобиля на станциях техобслуживания, а также сделать самостоятельно. Чтобы сделать фаркоп своими руками, нужно иметь инструмент и навыки работы с техникой, так как сделать конструкцию подходящей формы непросто.

Но также фаркоп можно использовать не по назначению. Например, для вытягивания тяжелых предметов, применяя тягловую силу автомобиля.

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Для фаркопа требуется правильное присоединение, чтобы выполнял свои функции должным образом. Прежде всего нужно закрепить саму установку на транспорт, а после этого произвести подключение оборудования по соответствующей схеме. Может понадобиться сварочный аппарат и много других инструментов. Работая с устройством самостоятельно, нужно учесть, что на некоторых марках автомобилей может потребоваться сделать дополнительные отверстия в днище машины и лонжероне (например, Нива или ВАЗ 2107).

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Для начала необходимо снять бампер. Размечается место, куда будет крепиться фаркоп – середина бампера. После этого сверлятся отверстия на корпусе бампера, если их там нет. Чаще всего эта конструкция устанавливается на буксировочную проушину, специально предназначенную для этой цели, или к отверстию для сцепления. Они могут быть закрыты заглушкой, которую нужно снять самостоятельно или на СТО.

Снять бампер можно практически в любых условиях, если в наличии есть инструменты. Но подключение фаркопа к электропитанию автомобиля проводится по определенной схеме. Для этого желательно загнать машину на эстакаду или работать в гараже, где есть смотровая яма. Здесь будет удобно проводить и другие работы.

После снятия бампера нужно отключить питание с электрической сети, откинув отрицательную клемму с аккумулятора.

Затем уберите все вещи из багажника, снимите обивку. В месте крепления фаркопа к корпусу транспорта делается разметка, а затем при помощи дрели просверливаются отверстия нужного диаметра. Места сверления желательно обработать антикоррозийными средствами, чтобы продлить срок службы.

Крепить фаркоп на корпус можно при помощи болтов, гаек и шайбами-гроверами. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Сделайте отверстия в нижней части лонжерона и в багажном отделении. Все элементы крепления должны быть туго затянуты гаечным ключом.

Использование схемы подключения

Схема подключения розетки

Следующий этап – присоединение элементов проводки автомобиля с прицепом. Схема подключения розетки фаркопа обычно прилагается к самой покупке. Электрооборудование сцепного устройства представляет собой штепсельную розетку с проводами.

Розетка фаркопа крепится болтами на кронштейне, а затем к основной проводке. Подключение производится в стандартный разъем в соответствии и цветами проводов и схемы. Для подключения к стандартному разъему используется 7-контактная или 13-контактная розетка. Если проводка подрозетника фаркопа не соответствует проводке, установленной на прицепе, то нужно воспользоваться переходниками.

Монтаж на авто

Как подключить розетку фаркопа к проводке автомобиля? Для подсоединения розетки с остальной системой нужно использовать отверстие в днище багажника, которое надо сделать заранее. После установки фаркопа необходимо протянуть нужные провода через отверстие, а затем подключить в соответствующий разъем. Важно сохранить правильный порядок проводов. Можно придать дополнительную защиту электрических шнуров, поместив их в специальные трубки, которые не проводят электричество. Так можно защитить проводку от короткого замыкания.

Когда все работы завершены можно приступить к подсоединению прицепа, и проверить результат. Нужно, чтобы были в рабочем состоянии стоп-сигналы, «поворотники» и ходовые огни.

Если после подключения все работает исправно, то нужно закрепить провода на корпусе машины, а затем вернуть обивку на положенное место.

Электроработы

При необходимости снять электрооборудование с автомобиля, потребуется произвести отключение от проводки соответствующих элементов. Если у владельца авто нет необходимости в буксировочной конструкции, то ее следует снимать в обратной последовательности.

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Фланцевый тип сцепки крепится на специальных площадках и имеет классификацию: по типу транспортных средств, по тоннажу.

Как добиться прочности соединения

Чтобы крепление фаркопа на автомобиле было прочным лучше всего воспользоваться сваркой. Конечно, снять буксировочную установку будет крайне проблематично, но вы можете быть уверены, что такой крепеж не будет шататься и не лопнет при большой нагрузке. Если вы хотите использовать съемные крепежи, тогда приобретайте стальные болты и гайки с хромированным покрытием (антикоррозийный слой).

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Установка и подключение электропроводки фаркопа своими руками, видео

Владельцам транспортных средств, не имеющим прицепного устройства, в некоторых ситуациях будет относительно нелегко. Если в гараже нет собственного грузовичка и нет возможности заказать услуги по перевозке, потребуется установить и подключить такое устройство, как фаркоп. Сделать это можно как посредством помощи профессионалов, так и самостоятельно. Прежде чем осветить вопрос, как произвести процесс установки данного приспособления, стоит разобраться с тем, что собой представляет фаркоп и для каких целей он используется.

Достаточно часто в обычной жизни приходится заниматься перевозкой такого груза, которые не вписывается по своим параметрам и размеру в багажник или салон автомобиля. Это могут быть разнообразные строительные материалы или крупные, негабаритные приобретения.

Чтобы разместить подобные вещи и покупки, потребуется наличие мини-трейлера, в который идеально войдет то, что необходимо перевезти с одного места на другое. К перевозимому грузу можно отнести все, начиная от мешка картошки и заканчивая бетономешалкой.

Для подключения подобного прицепа потребуется место для специального тягового устройства. По той причине, что им обладают далеко не все современные транспортные средства, часто требуется самостоятельно приобрести необходимые запчасти и осуществить такой процесс, как установка фаркопа.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

• Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
• Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
• Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Самостоятельная установка фаркопа

Чтобы произвести установку фаркопа без помощи услуг автосервиса, стоит выделить под данную работу примерно два или три часа и найти место для установки. Идеальным вариантом будет гараж, в котором есть специальная смотровая яма, которая позволит без особых проблем осуществить все требуемые работы.

Если приобрести уже готовый фаркоп, можно быть уверенным, что в комплектацию будут включены все требуемые для работы пластины металла, втулки, а также розетки и провода. Если этого нет, придется приобрести подобные детали самостоятельно.

Для качественной установки устройства потребуются следующие элементы и инструменты:

• сам фаркоп;
• необходимые крепления;
• проводка;
• нужного диаметра дрель;
• гаечные ключи;
• инструмент для снятия автомобильного бампера.

Есть такие модели автомобилей, где снятие бампера не требуется, все зависит от особенностей конструкции.

К предварительным работам можно отнести разметку мест, где потребуется проделывать отверстия для крепления, для этого используется обычный маркер. Для получения качественных отверстий требуется использовать сверло немного большего диаметра, чем используемые болты.

Важно! Во избежание разрушительной коррозии, места, где высверлены отверстия, обрабатываются специальным антикором. Только после этого прикручивается фаркоп.

Относительно крепления фаркопа все понятно, там главное следовать определенной инструкции. Особого внимания заслуживает подключение специальной электрической схемы для прицепа легкового транспортного средства, говоря иными словами – подключение контактов фаркопа.

По той причине, что прицеп, который присоединяется к автомобилю, в обязательном порядке должен передавать все аналогичные с транспортным средством сигналы, его электропроводку требуется подключить к автомобильной.

Обычно к конструкции фаркопа присоединена специальная площадка, на которую через какое-то время монтируется защищенный от разнообразных внешних влияний контактный разъем. Чтобы подключить легковой прицеп, очень часто применяется всего 6-7 из присутствующих 13 разъемов. Для прицепов, который выпускаются в России, как правило, устанавливаются специальные 7-разъемные розетки.

Важно! Перед подключением необходимо тщательно разобраться со всеми присутствующими видами штекеров. Стоит рассмотреть вопрос, касающийся того, какие контакты за какой разъем отвечают. Необходимо определиться со всеми целевыми задачами каждого из контактов, которые предназначены для разных штекеров.

Как правило, приобретенный фаркоп имеет специальную инструкцию относительно подключения. Если выдерживать полярность и соблюдать основные правила подключения, проблем с данным процессом не возникнет никаких. При грамотном подключении все лампы прицепа будут повторять сигналы, идущие от автомобиля.

Популярность такого важного для транспортировки груза устройства, как фаркоп, становится все выше. Он незаменим для эффективного присоединения используемого сцепного механизма для осуществления буксировки иного транспортного средства. Установить и подключить фаркоп не представляет собой ничего сложного. Достаточно следовать определенной инструкции и советам, изложенным в данной статье.

Пример установки фаркопа на Рено Логан (видео)

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Схема Подключения Розетки Прицепа — tokzamer.ru

Одним словом, очень полезная штука.


Подробнее в статье. Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной.

В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.
Лучшее решение для подключения розетки фаркопа. Pandora TCM-06

Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Список обязательных материалов: Различные приспособления для демонтажа бампера.

Рассмотрим возможные способы подключения розетки фаркопа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства.

Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста.

Сергей Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника.

Поэтому важно вовремя понять, что в топливе есть запрещенные добавки. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет.

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Как избежать ошибок при подключении распиновки на 7 пин

Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС. До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Электрика очень важная составляющая автомобиля.

Сращивание Подключить электронику можно более простым способом.

Якобы несовместимые ТСУ и машины соединить на деле можно. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей.

Но сделать это довольно сложно.

С устройством всегда дают инструкцию по применению.

Это европейский и отечественный принцип изготовления.

При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.
Подключение розетки для прицепа

Европейская и отечественная разводка

Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.

Список лучших производителей: Bosal. Я совсем не против того, чтобы вы читали мои материалы. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

ИГОРЬ Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. Гаечные ключи и отвертки.

Если визуально они совпадают, можно пробовать присоединить одно к другому. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Спасибо за ответ.

Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.

Рассмотрим возможные способы подключения розетки фаркопа. Подпишитесь на обновления и получайте статьи на почту! Нужно поступить куда проще. Рубрика: Тюнинг Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. Вместе с габаритными огнями или вместе с каким сигналом?

Рисунок 5. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар.
ЛАДА НИВА 21214 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Подключаем розетку фаркопа к машине

Она лишь еще больше вас запутает и загонит в тупик.

Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Все компоненты качественно соединены. Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. В этом случае распиновку делают универсальным способом.

Поделиться с друзьями: Вам также может быть интересно. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите.

Понравилась статья? Зеленый — правый поворот-сигнал. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.

Максим Может быть необходимо использовать смарт коннект, а у Вас он не установлен. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем. Габаритные огни черный. Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами.

Способы подключения розетки фаркопа

Подключаем розетку фаркопа к машине Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Олег Рисунок 3.

Но не стоит забывать, что современные машины ушли далеко вперед. Это означает, что подключив прицеп к автомобилю, у кого проводка сделана по стандарту, фонари гореть не будут. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать. На некоторых американских автомобилях используются четырехпиновые розетки. Как подключить розетку фаркопа Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа.
ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Как подключить розетку фаркопа автомобиля самостоятельно? — Рамблер/авто

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю? Знакомимся с двумя основными способами подключения проводки фаркопаДополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

Крепежная пластина.

Розетка фаркопа для подключения прицепа.

Комплект проводов.

Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

Гаечные ключи (лучше подготовить целый набор).

Инструменты для демонтажа бампера или его подрезки.

Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

Соединительные клеммы для проводки, если таковых нет в комплекте.

Изоляционная лента.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля.

Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Распиновка и подключение розетки фаркопа — автонастрой

Наши легковые машины не созданы для транспортировки груза. Возможностей багажника хватит для перевозки домашнего скарба или багажа, но для серьезных тяжестей или больших габаритов нужны другие варианты. Чтобы не убивать перегрузкой автомобиль, лучше и практичнее использовать прицеп. Выгоднее даже не покупать прицеп, а взять в аренду или попросить у друзей. Нехитрая конструкция прицепа позволяет изготовить его самостоятельно или заказать в специализированной конторы. Установить фаркоп на автомобиль и выполнить подключение розетки фаркопа можно своими руками. Если на вдумчивую и аккуратную работу времени нет, поручите вопрос подключения и распиновки контактов специалисту – так будет безопаснее.

Чем проще автомобиль, тем легче с ним работать. Объем зависит от того, насколько сложную схему подключения розетки фаркопа вы выберете. Возможно, необходимо будет провести небольшие контрольные испытания розетки подключив ее к проводке автомобиля.

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

• корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах;
• качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм²;
• соединительные колодки, лучше использовать модель с гнездами для предохранителей.
• полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
• автомобильный силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Совет!Перед сборкой розетки и подключением проводки рекомендуют проверить герметичность собранного корпуса розетки с установленными заглушками и крышкой путем обливания водой. Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа.

СОБИРАЕМ РОЗЕТКУ ФАРКОПА, ПОДКЛЮЧАЕМ ПРОВОДКУ НА РАЗЪЕМАХ

На сегодняшний день наиболее употребляемый и используемый вариант для подключения электропроводки фаркопа – подключение 7-ми контактной розетки фаркопа.

Кроме нее автопроизводители выпускают 12-ти и 13-ти контактные варианты, применяемые в конструкциях более сложных и оборудованных прицепов, оснащенных электрическими приводами тормозов и датчиками блокировок колес.

СХЕМА ПОДКЛЮЧЕНИЯ К ПРОВОДКЕ АВТОМОБИЛЯ

Прежде, чем сверлить отверстия в полу или перегородках автомобиля, вам будет необходима цветная схема электропроводки и схема розетки фаркопа, по которой можно достоверно определять назначение и место подключения отдельных проводов. Вторым вопросом является проверка системы управления электрооборудованием. Если на вашем автомобиле световые приборы и сигнальные фонари работают без применения микропроцессора, можно смело отправляться на автомобильный рынок с указанным списком материалов.

Совет!Если нет возможности купить готовый набор проводов для подключения розетки, его можно изготовить своими руками. Часто для формирования жгута используют обычный провод ПВС 2*1,5 или 3*1,5, в зависимости от выбранной схемы подключения.

Теоретически для распиновки разъема фаркопа и формирования жгута подключения необходимо по одному одножильному проводу для подключения лампы стоп-сигнала, заднего указателя поворота, габаритных и противотуманных огней, подсветки номера транспортного средства. Дополнительно используем два провода для подключения в розетке массы и фонаря заднего хода, если таковой имеется. По пять одножильных на левый и правый фонарь и провод массы. Всего должно быть задействовано 11 жил проводов.

Можно упростить схему, если вспомнить, что на левом и правом фонарях сигнальные лампы габаритов, противотуманных огней, стоповых ламп и фонарей заднего хода управляются синхронно. Соответствующие разъемы на розетке технически возможно подключить одной, а не двумя жилами. Большинство автолюбителей так и поступают. Количество выделенных проводников уменьшается с 11 до 7, что соответствует числу разъемов на розетке фаркопа.

Важно!Оригинальная заводская проводка предусматривает подключение каждой лампы в задних фонарях отдельным проводом, заведенным в монтажный блок, находящийся в салоне автомобиля.

Причины для использования подобной схемы производителем очевидны:

Преимущества использования меньшего количества проводов очевидны: проще монтаж жгутов и распиновка контактов. Независимо от способа подключения на розетке, для работы любой из спаренных систем габаритных огней или стоп-сигналов отведено по одному контакту на 7-ми штекерной розетке.

Недостатки такой схемы видны невооруженным глазом – приходится использовать для питания трех ламп штатный провод, рассчитанный под нагрузку одной лампы. Трехкратная перегрузка по току значительно увеличивает риск перегрева и оплавления изоляции.

Хорошим вариантом является соединение проводов через коммутационную колодку, закрепив ее на самодельном кронштейне вблизи левого фонаря. До начала монтажа сверлим отверстия в полу багажника и одиночным проводом промеряем реальную длину жгута провода от соединительной колодки до розетки с 15% запасом. Далее выполняем следующие действия:

• отрезаем пять проводов измеренной длины, маркируем их в соответствии с выбранными точками подключения;
• вырезаем отдельно провод для подключения к контактам указателя поворота правого фонаря и провод подсветки номерного знака. Их длина отлична от предыдущих пяти, поэтому измерять и подключать к проводке автомобиля придется отдельно. Маркируем цветным фломастером;
• зачищаем концы от изоляции на 10-12 мм, лудим их оловом;
• в соответствии со схемой подключения закрепляем концы проводов в контактных гнездах розетки, устанавливаем резиновое кольцо, сворачиваем провода в жгут и протягиваем в гофрированный шланг;

• после закрепления розетки на фаркопе автомобиля, согласно схеме, укладываем шланг со жгутом по размеченному ранее маршруту. Концы проводов жгута закрепляем на коммутационной колодке;
• выполняем распайку розетки фаркопа как указано на схеме. Как вариант, можно обойтись без применения дополнительного монтажа, концы проводов припаять на подходящих участках проводки автомобиля, предварительно освободив их от изоляции с помощью нагретого паяльника. В местах соединения проводов наносим изоляцию и герметик.


Подключение проводами к разъемам обоих фонарей – действуем почти по науке. Потребляемый фонарями прицепа ток, распределяется на левую и правую ветки проводки фонарей автомобиля. Подключение по этой схеме становится более безопасным, перегрузка на провода спаренных фонарей снижается с утроенной до удвоенной. Позитив налицо.

Схема аналогична предыдущей, отличие заключается в необходимости подсоединять к контактам вдвое большее число проводов. Количество использованного одножильного провода и монтажных обжимных гильз или контактных фишек увеличится на 30 %.

Подключение проводки розетки фаркопа к автомобилю в соответствии с требованиями безопасности эксплуатации автомобиля

Схему можно назвать универсальной и рекомендовать к широкому применению. Для подключения розетки используется отдельный жгут проводов управления лампами задних фонарей, противотуманных огней и подсветки номера, подключаемый непосредственно на монтажном блоке. Точка подключения каждой жилы электропроводки прицепа находится до входной клеммы предохранителя и, соответственно, дополнительной нагрузки для него не создает. Для предупреждения замыканий дополнительный жгут необходимо обеспечить своей монтажной колодкой предохранителей, расположив ее в багажнике машины. Сложность такого подключения связана с необходимостью прокладывания в салоне автомобиля жгута проводов для подключения розетки фаркопа и затратами на приобретение дополнительного количества провода.

Если в конструкции автомобиля реализован контроль за состоянием электропроводки и светотехники с использованием микропроцессорной техники, подключать дополнительную проводку для работы с прицепом следует с применением специальных микрокоммутаторов. Учитывая сложность работ с подобными устройствами и выполнения монтажа, устанавливать дополнительную проводку для подключения прицепа лучше с помощью опытного специалиста – электрика.

РОЗЕТКА НА 13 КОНТАКТОВ – ЗАЧЕМ НУЖЕН ПЕРЕХОДНИК

Все больше различной прицепной техники иностранного производства становится доступной отечественному покупателю. Многие из предложенных на рынке и в автосалонах вариантов имеют достаточно серьезное электрическое оборудование, требующее дополнительного питания. Нередко такая техника оборудована не семи контактной, а 12-ти или13-ти контактной розеткой. В таком случае подключить ее к семипиновому разъему можно с помощью определенной модели переходника.

Как подключить проводку фаркопа нива шевроле

схема подключения прицепа распиновка, как подключить своими руками

Автор: Марина Мельникова

Чтение статьи займёт: 2 минуты

Современный внедорожник Niva Chevrolet пользуется огромной популярностью среди отечественных автомобилистов. Его повышенная проходимость, мощный силовой агрегат и отличные ходовые характеристики, выступают предпосылкой к увеличению грузоподъемности автомобиля путем установки дополнительного прицепного оборудования (фаркопа). Статья расскажет, как правильно подключить розетку фаркопа Шевроле Нива, и некоторых особенностях эксплуатации этого устройства на транспортном средстве.

Подчеркнем, что ни один автомобиль этой марки не имеет установленного на заводе прицепного устройства. По этой причине приобретать фаркоп и монтировать его придется самостоятельно. Эта процедура не отличается сложностью, главное — в процессе установки руководствоваться четкой инструкцией.

Что такое фаркоп, и для чего он нужен

Наличие этого элемента на автомобиле позволит дополнительно присоединять к нему прицеп. Однако на этом его функции не ограничиваются. Благодаря наличию такого оборудования можно выполнять буксировку транспортных средств на жесткой сцепке.

Поскольку Нива — универсальный внедорожник, и большинство таких транспортных средств постоянно эксплуатируются жителями сел, наличие фаркопа на автомобиле, который позволит дополнительно транспортировать прицеп с различными грузами либо буксировать мелкогабаритную технику, просто необходимо. Также прицеп позволяет защитить бампер и систему выпуска отработанных газов от повреждения, принимая на себя всю силу удара при наезде на кочку.

Делаем вывод: с фаркопом универсальность полноприводного авто возрастает в разы. Поэтому, очень важно грамотно выполнить его установку своими руками.

Конструкция этого элемента не отличается сложностью, но определенные нюансы во время его монтажа на транспортное средство все же возникают.

Устройство фаркопа можно описать так: основание из прочного металла, которое крепится к задней части кузова машины при помощи болтов. На конце основания расположен шар, который обеспечивает сцепку с прицепом. Для подключения прицепа к бортовой сети  транспортного средства предусмотрена специальная розетка. Ее распиновка не отличается сложностью, поэтому самостоятельно подключить розетку сможет не только электрик, но и обычный автомобилист.

Стандартная комплектация прицепного устройства

Ни один автомобиль Нива Шевроле не комплектуется заводским фаркопом. Но подобный элемент можно установить в сервисном центре по обслуживанию транспортных средств либо самостоятельно. Заметим, что в задней нижней части машины уже имеются технологические отверстия для монтажа стандартного комплекта прицепного своими руками.

Такая мера во многом оправдана, поскольку самостоятельное сверление днища транспортного средства может повредить целостность всей конструкции задней части транспортного средства, что крайне негативно отразится на дальнейшем процессе эксплуатации.

Приобрести фаркоп можно в любой специализированной торговой точке, которая занимается реализацией автомобильных запчастей и комплектующих. Убедитесь, что прицепное изготовлено именно для конкретной модели Нивы. Для этого нужно знать год выпуска транспортного средства.

Стоимость фаркопа разнится в зависимости от производителя и его конструктивных особенностей. Оригинальное устройство будет стоить значительно дороже, поскольку оно отличается от других в лучшую сторону своим исполнением. Оригинальное прицепное устройство изготавливают из высокопрочных сортов стали, при этом все соединения на нем сделаны с использованием профессионального оборудования, качественно обработаны либо полностью отсутствуют (монолитная конструкция). Отличается высокой надежностью.

Стандартная комплектация прицепного устройства состоит из:

• фаркоп;
• проводка;
• розетка для подключения электрооборудования прицепа;
• монтажный комплект: болты, винты, шайбы и гайки;
• сертификат соответствия, который полностью подтверждает безопасность устройства;
• инструкция.

Дополнительно в комплект может быть включен запасной шар, который служит для соединения с посадочным местом на выносе прицепа, а так же цепь для более надежной фиксации.

Как установить фаркоп самостоятельно

Рассмотрим все нюансы и особенности монтажа прицепного устройства и электрической розетки. Несмотря на то, что весь процесс установки не отличается сложностью, трудности могут возникнуть во время подключения проводки. Более подробно рассмотрим этот момент далее.

Опишем последовательность монтажа фаркопа на внедорожник:

1. Чтобы иметь доступ ко всем технологическим отверстиям и корректно установить оборудование на автомобиль, воспользуйтесь смотровой ямой либо эстакадой.
2. В задней части Нивы Шевроле на заводе-изготовителе уже сделаны отверстия для монтажа элемента. Правда, могут возникнуть сложности во время их поиска, поскольку для максимальной герметизации багажного отсека, места крепления фаркопа заделываются плотным скотчем.
3. Чтобы правильно обнаружить все отверстия, рекомендуем прислонить фаркоп к днищу транспортного средства в точке его крепления и уже по имеющимся меткам выявить и освободить от защитного слоя все посадочные места. Для этого идеально подойдет канцелярский нож либо небольшая плоская отвертка, с остро заточенной рабочей частью.
4. После этого можно приступать к монтажу фаркопа. Подчеркнем, что во время проведения этой процедуры нет необходимости в демонтаже заднего бампера транспортного средства. Фаркоп на Ниву Шевроле устанавливается без удаления каких-либо элементов с автомобиля.
5. В отверстия прицепного устройства и лонжеронов автомобиля вставляют болты и полностью затягивают.
6. Монтируют поперечину фаркопа, которая крепится при помощи болтов непосредственно к лонжерону.
7. Далее переходят к установке продольной части прицепного, передняя часть которой крепится к лонжерону машины, а задняя – к поперечине.
8. Последним этапом монтажа фаркопа станет установка металлического шара, необходимого для подсоединения прицепа.
9. Элемент установлен на автомобиль: после подключения электрической части будет полностью готов к эксплуатации.

Осталось смонтировать розетку и подключить ее к бортовой сети транспортного средства. Заметим, что схема подключения розетки фаркопа Шевроле Нива довольно простая. Не обязательно быть профессиональным автоэлектриком, чтобы прочитать ее и выполнить подсоединение.

Монтаж и подключение электрической розетки

Опишем последовательность установки розетки и схему подачи электроэнергии на нее:

1. Монтируют розетку непосредственно на фаркоп, в предусмотренное для этого посадочное место.
2. В заводской инструкции к прицепному оборудованию для Niva Shevrolet, полностью описана распайка контактов и полная схема подключения.
3. Желательно обмотать провод несколькими слоями изоленты, после чего одеть на него термоусадочный рукав, чтобы укрепить его изоляцию.
4. Подготовленный кабель прикрепляют к фаркопу, после чего его свободный конец заводят в салон через специальное отверстие в задней части автомобиля.
5. Устанавливают клеммы и обжимают их.
6. Переходят к монтажу предохранителей. Их должно быть 4-5 штук.
7. Проверяют правильность подключения предохранителей, после чего можно приступают к подсоединению проводки фаркопа к основной энергосети транспортного средства.
8. Запитывают розетку от провода задней левой фары Нивы, поэтому ее придется разобрать.

Распиновка проводов розетки выглядит так :

• черный – масса;
• красный – стоп;
• желтый – габариты;
• синий – левый поворот.

Эти контакты соединяются с соответствующими контактами на фаре. Для подключения правого поворотного сигнала потребуется дополнительный провод, который проводится от соответствующего контакта задней правой фары на вывод розетки.

После установки фаркопа и включения его розетки в сеть автомобиля, необходимо протестировать устройство, подсоединив к нему прицеп. Если все этапы монтажа были выполнены правильно, никаких проблем в работе световой сигнализации быть не должно.

Основные особенности эксплуатации внедорожника Нива Шевроле с установленным фаркопом

Некоторые владельцы считают, что наличие прицепного оборудования поможет предотвратить серьезное повреждение задней части транспортного средства в случае ДТП, особенно при установленном ГБО. Однако это мнение абсолютно ошибочно. Более того, эксплуатация автомобилей с фаркопом без прицепа запрещена в ряде стран, поскольку во время аварийной ситуации кузов пострадает сильнее. Поэтому соединение элемента с задней частью транспортного средства должно быть легко разборным, чтобы прицепное устройство в случае ненадобности можно было быстро снять.

Итоги

Самостоятельная установка фаркопа на внедорожник Нива Шевроле не отличается трудностью, поскольку производитель уже предусмотрел технологические отверстия для него в задней части автомобиля. Если все делать правильно, установка дополнительного прицепного элемента займет примерно час.

Обзор

, установка, модели и отзывы владельцев

«Шевроле Нива» — внедорожник, завоевавший все большую популярность среди автовладельцев. Это неудивительно, ведь машина практичная, надежная и в первой яме не застрянет. Поездки по городу на седанах даже превратились в сплошную муку. Часто любители дальних поездок и отдыха на природе задумываются об использовании дополнительного снаряжения.

Что такое буксирный крюк?

Крюк на «Ниве» — это специальное сцепное устройство, предназначенное для соединения автомобиля с прицепом.Это устройство позволяет перевозить дополнительный груз, которому не хватает места в салоне и багажном отделении автомобиля.

Если транспортное средство само по себе является источником угрозы на дороге, то автомобиль с буксирным крюком представляет собой двойную угрозу. По этой причине к выбору и установке оборудования нужно отнестись со всей серьезностью.

Производители фаркопов для Нивы имеют соответствующее специализированное оборудование, все комплектующие проходят проверку качества и имеют необходимые сертификаты соответствия.

Крафтовое производство моделей фаркопов

Первые модели «Нивы» не имели необходимых сидений крепления фаркопа, по этой причине автовладельцам приходилось самостоятельно разрабатывать и устанавливать оборудование или обращаться в ремесленные мастерские, которые создавали значительные риски.

Самостоятельное изготовление фаркопов предполагало несколько видов установки:

1. Установка и крепление к направляющим бампера.

2. Установка и крепление на лонжероны и кузов.

Подобные сооружения не проходили инспекций, поэтому часто становились причиной ДТП. Кроме того, внешний вид самой инсталляции иногда вызывал недоумение у прохожих. Часто заказчик выражал желание использовать газовое оборудование, баллоны которого устанавливались прямо на задней части автомобиля. По этой причине конструкция была прикреплена к лонжеронам, и ее внешний вид получился довольно странным.

Крюк на «Шевроле Нива»

«Шевроле Нива», в отличие от предшественника, имеет необходимые элементы для установки оборудования:

1.Имеются точки крепления, усиленные резьбовыми соединениями.

2. Точки крепления навески есть на любом «Шеви», но когда модель продается без фаркопа, они просто заклеиваются липкой лентой.

Именно по этой причине владелец внедорожника может самостоятельно справиться с установкой фаркопа, соблюдая все необходимые требования. Теперь фаркоп на «Шевроле Нива» отлично дополняет автомобиль, обеспечивая безопасную эксплуатацию в дороге.

Усовершенствованная модель машины позволила сделать буксирный борт не только средством для крепления прицепа, но и элементом защиты днища. Удобство использования конструкции чувствуется при первом нанесении. Любые расстояния до обновленного внедорожника будут по плечу.

Условия и требования эксплуатации

Для безопасной установки и использования фаркопа необходимо знать некоторые правила:

• Несмотря на то, что максимальный вес буксируемого груза составляет 1300 кг, достижение максимальной точки не является возможным. рекомендуется избегать повреждений и несчастных случаев.
• Не допускается увеличение скорости транспорта более 90 км / ч.
• Статическая нагрузка на сцепление не должна превышать 50 кг.
• Установка и обслуживание всего оборудования должны выполняться в соответствии с установленными правилами.
• Установку дополнительного оборудования для обеспечения безопасности лучше производить в специализированном сервисном центре.
• Запрещается изменять конструкцию тягового элемента. В противном случае ответственность снимается с производителя.

Стандартный комплект для установки

Если вы все же решили установить фаркоп на сам автомобиль, то приобрести спецтехнику можно как в автомагазине, так и в автосалоне. Перед покупкой проконсультируйтесь с продавцом и убедитесь, что данный комплект идет на Шевроле Нива.

В стандартный комплект входят следующие элементы:

• Фаркоп.
• Розетка.
• Посты.

.

Bluetooth Connection — Nivå — Справочный центр

Если у вас возникли трудности с подключением Nivå к телефону, следуйте приведенным ниже инструкциям.

Обычный запуск (См. Наш видеоурок здесь)
1. Нажимайте кнопки на наушниках до тех пор, пока не услышите «Power, on» и индикаторы не начнут мигать синим. Это можно сделать, нажав одновременно вправо и влево или сначала вправо, а затем влево. Левый наушник никогда не следует включать первым.
2.Когда они оба включены, Right и Left автоматически найдут друг друга и соединятся.
3. Нажмите «Sudio Niva» на устройствах Bluetooth, чтобы подключить наушники к телефону.

Если наушники не синхронизируются, для повторного сопряжения сначала необходимо восстановить заводские настройки. Вот как это сделать: (Смотрите наш видеоурок здесь)
1. «Забудьте» о наушниках в ваших устройствах Bluetooth. Nivå больше не должен синхронизироваться с вашим устройством.
2. Выключите оба наушника, нажимая кнопки, пока не услышите «Питание, выключено».»
3. Включите правый наушник ТОЛЬКО, удерживая кнопку, пока не услышите» Power, on «.
4. Отпустите кнопку сразу после того, как услышите» Power, on «, а затем быстро нажмите ее еще раз 3 раза. Теперь индикатор должен гореть ровным ярко-синим светом.
5. Повторите шаги 3 и 4, на этот раз с левым наушником.

Вы успешно восстановили заводские настройки наушников. Теперь давайте объединим их в пары:
6. Снова выключите оба наушника, нажимая кнопки до тех пор, пока не услышите «Power, off».»
7. Начиная с правого наушника, удерживайте кнопку, пока не услышите» Питание, включено «и НЕ УДЕРЖИВАЙТЕ, пока не услышите» Сопряжение «или пока индикатор не начнет мигать красным цветом.
8. Повторите операцию с левым наушником. Наушники будут автоматически синхронизироваться друг с другом после перевода обоих в режим «Сопряжение». Вы узнаете, что синхронизация прошла успешно, когда красный мигающий свет станет синим. Левый теперь будет следовать за Правым.
9. Выключите наушники еще раз и затем подключитесь к устройству обычным способом.

.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — Справочный центр

Отправить запрос войти в систему

1. Центр помощи
2. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Регент / Регент II / Клар

• Соединение Bluetooth — Regent / Regent II / Klar
• Где я могу купить подушки для Regent / Regent II?
• Изменить песни
• Могу ли я активировать Siri / Google Assistant через Regent / Regent II / Klar?
• Как узнать, сколько заряда осталось в наушниках?

Ett

• Как включить / выключить мой Ett
• Как связать Ett с моим устройством
• Как я могу проверить состояние батареи моего Ett?
• Как я могу включить / выключить активное шумоподавление (ANC) на моем Ett?
• Что делает кнопка на наушнике?
• Как изменить громкость?

Просмотреть все 14 статей

Фемтио

• Как включить / выключить мой Femtio
• Как подключить Femtio к моему устройству
• Как войти в режим двойной игры?
• Как проверить время автономной работы?
• Как мне ответить на входящий звонок при использовании Femtio?
• Изменить песни

Просмотреть все 12 статей

Fem

• Fem Включение / выключение и подключение
• Fem Touch / Использование кнопок
• Fem Waterproof объяснение
• Что-то не так с моей Fem, и она ведет себя неожиданно.Что я могу сделать?
• Как почистить мою жену?
• Я потерял наушники Fem, что мне делать?

Толв / Толв-Р

• Как почистить мой Толв?
• Что-то не так с моим Tolv / Tolv-R, и он ведет себя неожиданно.Что я могу сделать?
• Индикаторы заряда аккумулятора Tolv / Tolv-R
• Изменить песни
• Я потерял наушники Tolv / Tolv-R, что мне делать?

Васа Бло / Тре / Треттон / Тио

• Подключение по Bluetooth — Vasa Blå / Tre / Tretton / Tio
• Зарядка аккумулятора — Vasa Blå / Tre / Tretton / Tio
• Изменить песни
• Могу ли я активировать Siri / Google Assistant через Vasa Blå / Tretton / Tre / Tio?
• Как узнать, сколько заряда осталось на моем устройстве Vasa Blå / Tretton / Tre / Tio?
• Я потерял ушные вкладыши / ушные вкладыши, что мне делать?

.

B6 ПРОВОДКА 7-ПОЛОСНОГО БАЙПАСА TOWBAR

Navigation

.Электросхемы прицепа

| Прицепы Северного Техаса

Схема подключения

Прицепы должны иметь как минимум ходовые огни, указатели поворота и стоп-сигналы. Для обеспечения питания и подключения к ним подключаются провода буксирующего автомобиля. Это достигается либо через разъем T-One (если он есть в вашем автомобиле), либо через проводку. Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему. Монтаж проводки требует, чтобы установщик нашел нужные провода в буксирующем автомобиле.Чтобы помочь в этой задаче, обратитесь к руководству пользователя или к таблице внизу страницы.

Разъемы

Доступны различные разъемы от четырех до семи контактов для передачи мощности для освещения, а также для вспомогательных функций, таких как электрическое управление тормозами прицепа, фонари заднего хода и т.д. обязательный. Также установите разъем на автомобиль. Он не только будет выглядеть аккуратно, но и поможет избежать потенциальных проблем, связанных с отключением разъема.

4-контактные разъемы

Доступны 4-контактные разъемы

, обеспечивающие базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт для заземляющего провода.

5-контактные разъемы

Доступны 5-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), и, помимо заземления, имеется один контакт для поддержки другой функции. Обычно 5-Way Flat используется для прицепов с тормозами.Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом.

6-контактные разъемы

Доступны 6-контактные разъемы

, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), а помимо заземления доступны два дополнительных контакта для обеспечения двух дополнительных функций.

На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.

Примечание : Черный (12 В) и синий (электрические тормоза) можно поменять местами для соответствия прицепу.Прицепы для лошадей могут использовать центральный штифт для горячего вывода 12 В, R.V. прицепы используют центральный штифт для электрических тормозов.

Помимо трех основных функций освещения, доступны дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.

Разъемы типа RV на 7 розеток

7-контактные вилки типа RV в настоящее время являются наиболее распространенными, и приведенная ниже схема поможет вам правильно подключить прицеп или буксирующее транспортное средство.

Устранение неполадок в проводке прицепа с помощью цветового кода

Независимо от того, устанавливаете ли вы новую цепь освещения прицепа в свой автомобиль или грузовик или пытаетесь устранить неисправность проводки прицепа, которая не работает, вам необходимо понимать, что делает каждый провод в жгуте проводов прицепа, куда он, вероятно, идет и почему. может не работать хорошо.На этой схеме показаны цвета базовой схемы электропроводки прицепа, а также то, к чему должен быть подключен каждый провод.

Простая закрытая система

Хотя никогда не стоит погружаться вслепую в электромонтажный проект, на самом деле с проводкой прицепа очень просто работать и устранять неполадки. По большей части жгут проводов, который управляет фарами прицепа, представляет собой замкнутую систему. Единственная точка контакта с внешним миром (имеется в виду мир, существующий за пределами самого прицепа) находится на стороне грузовика четырехконтактного соединителя (или семиконтактного соединителя, если вы используете систему более высокого уровня для прицепов с электрическим тормозные системы).Даже на стороне грузовика, где проводка прицепа пересекается с жгутом проводов вашего автомобиля, нужно иметь дело только с четырьмя проводами. Когда вы устраняете проблемы с проводами прицепа, убедитесь, что вы делаете это по одному, начиная с проверки заземляющего провода с помощью тестера цепей.

Цвета проводки прицепа

Худшее, что обычно случается с обвисшей проводкой прицепа, — это перегорание предохранителя на буксируемом автомобиле или что-то странное, например, обратные указатели поворота или мигающие стоп-сигналы.Хотя мы не ожидаем ничего из перечисленного при буксировке прицепа, их также легко исправить. Эти четыре цветных провода составляют систему электропроводки вашего прицепа. Каждый подключается к другой функции:

• Коричневый провод к заднему или габаритному огню
• Зеленый провод к правому указателю поворота / стоп-сигналу
• Желтый провод к левому указателю поворота / стоп-сигналу
• Белый провод на массу или массу шасси

При ремонте или подключении прицепа просто убедитесь, что эти провода подключены к соответствующему компоненту, как показано выше.

Свет горит всегда

Никогда не отправляйте прицеп на дорогу с сомнительной проводкой или системой освещения, которая уже заведомо выходит из строя. Когда водители замедляются позади транспортного средства, которое тянет с собой прицеп, они часто инстинктивно сосредотачиваются на ярких стоп-сигналах как на ориентире, определяющем, где остановиться и как быстро останавливается впереди идущий автомобиль. Если у вас есть яркие, хорошо работающие стоп-сигналы на прицепе, они будут привлекать внимание водителей позади вас, независимо от того, насколько они внимательны.Если фары вашего прицепа тусклые или отсутствуют, эти водители сосредоточат внимание на фарах вашего автомобиля, что, вероятно, не даст им достаточно времени для остановки, что может привести к аварии. Хотя они могут быть сочтены виновными, никому не нужна головная боль, связанная со страховыми компаниями — и вы не хотите, чтобы какой-либо груз, который вы перевозите, был поврежден или кто-либо был ранен.

Помните, что буксировка прицепа — это нелегкая задача. Всегда внимательно относитесь ко всему, что происходит вокруг вас, и давайте каждому преимущество.

Схема

, 7 направлений — Центр грузовых автомобилей и трейлеров AJ

Это руководство поможет вам. Если вы не можете понять свою проводку даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Это устрашающая вилка для трейлеров и жилых автофургонов с 7 направлениями, которую мы все знаем и любим.Большинство новых автомобилей, оснащенных буксирным комплектом, имеют разъемы. Они тоже нужны прицепам с электрическими тормозами. 7-контактный разъем для прицепа — это разъем диаметром около 2 дюймов, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода. Он обычно используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, самосвальных прицепов, ландшафтных прицепов, прицепов для оборудования, а также открытых и закрытых автоцистерн.

Здесь, в AJ’s, мы слишком хорошо знакомы с несчастными случаями, которые случаются у людей с розетками; забывая отключиться и отрываясь, волоча по земле.При всех злоупотреблениях и повседневном износе вы рано или поздно можете обнаружить, что ремонтируете или заменяете один из них.

Если вы когда-нибудь смотрели на разъем для 7-позиционного прицепа для дома на колесах, вы, вероятно, стояли там и почесывали в затылке в замешательстве. Мы сделаем все возможное, чтобы упростить это, в основном с помощью хорошей диаграммы с цветовой кодировкой. Загрузите приведенное ниже руководство, распечатайте его и сохраните в своем наборе инструментов для использования в будущем.

При обращении к схеме 7-контактной вилки RV убедитесь, что вы смотрите на вилку так, как показано на схеме.Если провода перевернуты, возникнут проблемы. Имейте в виду, что не всегда бывает так просто подобрать цвета, как вы могли бы сделать. Подбирайте функции, а не цвета. Убедитесь, что провод заземления, обычно белого цвета, надежно прикреплен к раме как со стороны грузовика, так и со стороны прицепа. Заземляющий провод должен быть достаточно большим, чтобы выдерживать всю нагрузку, не зависит от заземления через шар.

Смажьте свечу прицепа. Тонкий слой смазки поможет предотвратить образование оксида меди.Это зеленое вещество, которое образуется при контакте кислорода из воздуха или воды с медью. Вы можете подумать, что резиновые колпачки защищают пробку, но они, как правило, задерживают воду.

Если ваши стоп-сигналы работают или габаритные огни работают, но ничего не работает при одновременном включении обоих, ваш прицеп не заземлен на грузовик. Итак, если вы нажмете на тормоз и все фары прицепа погаснут, вам необходимо заземлить прицеп на грузовик с помощью провода заземления.

Направляющая для вилок для трейлеров с 7 направлениями
(Распечатайте это руководство и сохраните для использования в будущем.)

Как подключить 7 штекер
(Распечатайте видеозаметки для использования в будущем.)

Желаем удачи и счастливой буксировки!

Это всего лишь руководство, которое поможет вам. Если у вас возникли трудности с подключением проводов даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону или через чат.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Если вы ищете новый трейлер, проверьте наш инвентарь сейчас.

Как подключить фары прицепа

Перед тем, как буксировать прицеп, убедитесь, что он имеет исправные фонари. Поскольку монтажные работы, связанные с электричеством, пугают многих владельцев транспортных средств, они предпочитают, чтобы специалисты в магазинах прицепов сделали работу за них, а не пытались выяснить, как все работает. Однако в простейшем сценарии подключения фонарей прицепа, если вы купили новый автомобиль, единственное, что вам нужно будет сделать, это найти на нем заводской разъем и получить правильный жгут, чтобы прикрепить его к трейлер.

Давайте посмотрим, какие типы разъемов сегодня используются в индустрии электромонтажных работ для прицепов. В то время как базовая конфигурация представляет собой 4-контактный плоский разъем с одним охватывающим и тремя охватывающими концами, вы можете встретить разъемы с семью контактами для дополнительных функций, требующих подключения, включая электрические тормоза, источник питания для лебедки и т. Д.

Основы: 4-контактный разъем

Это наиболее распространенный сценарий. Он имеет три полюса для основных функций (ходовые огни, указатели поворота и стоп-сигналы) и один штырь для заземления.Этот разъем обычно используется на большинстве прицепов малой грузоподъемности. Со стороны транспортного средства будет гнездовой разъем, а у жгута проводов прицепа / жилого дома — вилочный разъем. При подключении фар прицепа убедитесь, что жгут проводов удален от всего, что может повредить провода.

4-контактный разъем: объяснение цветового кода электропроводки прицепа

• GREEN — правый поворотник / тормоза
• ЖЕЛТЫЙ — левый поворотник / тормоза
• BROWN — задние фонари / ходовые огни
• БЕЛЫЙ — провод заземления

Основы: 5-контактный разъем

Прицепы длиннее 15 футов и тяжелее 1500 фунтов должны иметь тормозную систему, то есть еще один контур для гидравлических тормозов.Пятый провод (синий) предназначен для фонарей заднего хода; это соединение необходимо для отсоединения гидравлического сцепного устройства или привода прицепа, когда транспортное средство движется задним ходом, таким образом деактивируя тормоза на прицепе.

5-контактный разъем: объяснение цветового кода электропроводки прицепа

• GREEN — правый поворотник / тормоза
• ЖЕЛТЫЙ — левый поворотник / тормоза
• BROWN — задние фонари / ходовые огни
• БЕЛЫЙ — провод заземления
• СИНИЙ — Фонари заднего хода

Основы: 6-контактный разъем

Помимо основных функций, этот разъем имеет еще 2 порта для управления электрическим тормозом (синий) и питания 12 В (черный или красный).

6-контактный разъем: Расшифровка цветового кода электропроводки прицепа

• GREEN — правый поворотник / тормоза
• ЖЕЛТЫЙ — левый поворотник / тормоза
• BROWN — задние фонари / ходовые огни
• БЕЛЫЙ — провод заземления
• СИНИЙ — Фонари заднего хода
• ЧЕРНЫЙ — блок питания 12В

Основы: 7-контактный разъем

7-контактные разъемы

позволяют выполнять все функции, обеспечиваемые 6-контактными разъемами (три основные функции освещения, электрические тормоза и дополнительный источник питания), с седьмым проводом для резервного освещения.По сути, это еще одна цепь 12 В, обычно используемая для блокировки заднего хода / заднего хода для тормозов прицепа.

7-контактный разъем: Расшифровка цветового кода электропроводки прицепа

• GREEN — правый поворотник / тормоза
• ЖЕЛТЫЙ — левый поворотник / тормоза
• BROWN — задние фонари / ходовые огни
• БЕЛЫЙ — провод заземления
• СИНИЙ — Фонари заднего хода
• ЧЕРНЫЙ — блок питания 12В
• ФИОЛЕТОВЫЙ — фары заднего хода

Электропроводка для грузовых автомобилей с прицепом: опции и пакеты

Теперь, когда вы знаете типы разъемов, вы должны определить, что у вас есть на вашем автомобиле, чтобы подключиться к прицепу.Многие современные тягачи и внедорожники, особенно автомобили «большой тройки», поставляются с заводскими комплектами прицепов в рамках программы USCAR. Эта организация (Совет Соединенных Штатов по автомобильным исследованиям) объединила трех крупных американских автопроизводителей (Chrysler, Ford и GM) в их намерении продвигать автомобильные технологии. Они разработали универсальный соединитель для прицепов, который используется на их автомобилях с 1990-х годов. Чтобы определить, как подключить фары прицепа, вам необходимо знать, есть ли на вашем автомобиле установленный на заводе комплект прицепа и доступен ли на рынке для него Т-образный соединитель plug-and-play.

• Если ваш автомобиль был предварительно подготовлен для буксировки, он может иметь заводское соединение жгута проводов прицепа (разъем USCAR) в заднем бампере. Это лучший вариант, вам нужно будет купить только соответствующий жгут проводов с подходящими разъемами на каждом конце.

• Если ваша последняя модель легкового автомобиля, грузовика или внедорожника не оснащена заводским комплектом прицепа, вы можете использовать Т-образный соединитель, сделанный специально для вашей марки и модели. Этот жгут проводов между автомобилем и прицепом создает стандартное соединение проводов прицепа, вставляя его в жгут проводов автомобиля и задний фонарь, а затем проложив 4-сторонний жгут проводов к задней части автомобиля.

• Если у вас есть более старый автомобиль, скорее всего, на нем не будет ни установленной на заводе комплектации прицепа, ни Т-образных соединителей. В этом случае вы можете воспользоваться одним из универсальных комплектов электропроводки для прицепа, предлагаемых сегодня на вторичном рынке. Эти надежные и относительно простые в установке комплекты содержат все необходимое, чтобы выполнить подключение за час или около того.

Фактически, вторичный рынок предлагает жгуты для соединения двух разъемов любого типа. Даже если ваш автомобиль не оборудован разъемом, он может иметь разъем для проводов, расположенный сзади.В зависимости от модели расположение может варьироваться от внутренней части багажника до под задней панелью пола. Возможно, вам придется тщательно осмотреть свой автомобиль или связаться со службой поддержки производителя, чтобы узнать, оборудован ли им ваш автомобиль, и узнать его местонахождение. Если нет абсолютно никаких положений для фонарей прицепа, вы электрически наклонены или имеете приблизительное представление о том, как подключить фонари прицепа, вы можете подумать о том, чтобы сращивать существующую проводку. К счастью, почти все необходимые провода (за исключением провода контроллера тормоза) подключаются к заднему фонарю вашего автомобиля.В этом случае вам понадобится набор отводов для проводки и плоскогубцы.

Люди также спрашивают

Стандартный цветовой код для простого подключения четырехпроводного освещения прицепа. Ответ эксперта: Пока все верно, 4-контактный разъем именно такой, как вы заявили. Помните, что у желтого есть L, так что это левый сигнал тормоза / поворота, а на зеленом есть R, так что это правый сигнал тормоза / поворота.

7-контактный разъем для прицепа представляет собой круглый разъем диаметром 2 дюйма, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода.

В электропроводке прицепа 5 проводов: белый, желтый, зеленый, желтый / коричневый и зеленый / коричневый. … На плоском жгуте проводов прицепа с 4 направлениями белый цвет — земля, коричневый — ходовые огни, желтый — левый указатель поворота, зеленый — правый указатель поворота.

Электрические тормоза (иногда это будет черный провод в двойном проводе с белым).

Красный провод — это провод указателя поворота, и он будет проходить к зеленому проводу вашей привязи, если это правая сторона указателя поворота, а черный провод — к коричневому проводу вашей привязи.Желтый провод от ремня безопасности будет идти к красному проводу левого указателя поворота.

Каковы функции 5-контактного разъема для плоских прицепов с 8 проводами. Ответ эксперта: На 5-контактном разъеме прицепа, который обычно используется на прицепах для лодок, штифт на конце, наиболее удаленном от заземляющего штыря, используется в электрической блокировке заднего хода на сцепном устройстве прицепа.

7-контактный разъем для прицепа представляет собой круглый разъем диаметром 2 дюйма, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода.

В электропроводке прицепа 5 проводов: белый, желтый, зеленый, желтый / коричневый и зеленый / коричневый. Ответ эксперта: На плоском жгуте проводов прицепа с 4 направлениями белый цвет — земля, коричневый — ходовые огни, желтый — левый указатель поворота, зеленый — правый указатель поворота.

Когда усиление контроллера тормоза повернуто до упора, вы должны видеть около 12 вольт на разъеме прицепа. Вы теряете напряжение где-то между контроллером тормозов и разъемом прицепа.

На каждом отдельном магните электрического тормоза потребляемая сила тока будет равна 3.Максимальный ток от 0 до 3,2 ампер при 12-13 В на 7-дюймовых тормозных магнитах и ​​от 3,2 до 4,0 максимального тока при 12-13 В на 10 и 12-дюймовых тормозных магнитах.

• электропроводка прицепа;
• проводка тормозов прицепа;
Схема подключения прицепного фонаря
• ;
Схема подключения прицепа
• ;
• 7-контактная проводка прицепа;
Проволока концевая
• ;
• 7-контактная электрическая схема прицепа;
Схема подключения прицепной вилки
• ;
• 4-х проводная электропроводка прицепа;
• Схема подключения 7-контактной вилки прицепа;
Схема подключения прицепа
• ;
Схема 7-контактного разъема прицепа
• ;
Схема подключения 7-контактной вилки прицепа
• ;
• Схема подключения тормозов прицепа;
• 7-проводная проводка прицепа;
• Схема подключения 7-контактной вилки прицепа gmc;
• проводка фар прицепа;
• проводка вилки прицепа;
• Схема подключения 7-ходового прицепа;
• 7-контактный концевой штекер;
• 7-контактная электрическая схема прицепа с тормозами;
• 7-контактная электрическая схема;
• Вилка для прицепа 7 ходовая;
• 7-контактный разъем прицепа;
• концевой заглушки;
• 7-жильный концевой штекер.

Об Эндрю Демари

Эндрю Демари (Andrew Demaree) — постоянный технический писатель Bully и автомобильный эксперт. Эндрю, сертифицированный механик SAE, знает, как работает ваш автомобиль и как сделать его еще более плавным. Он также увлечен кастомизацией грузовиков и бездорожьем, поэтому, когда дело доходит до добавления стиля и функциональности вашему грузовику, вы можете положиться на знания Эндрю.

Выбор правильных разъемов для электропроводки прицепа

Со всеми формами и размерами разъемов не всегда легко, когда дело доходит до проводка прицепа и выбор подходящей для вашего применения.Проводка прицепа или буксируемого транспортного средства может сбивать с толку из-за различного назначения разъемов, о которых вы, возможно, не подозреваете. Вам необходимо убедиться, что вы выбрали разъем с соответствующим количеством контактов для требуемых функций вашего прицепа или буксируемого автомобиля. Если у вас есть разъем, расположенный под автомобилем, вы можете подключить его к автомобилю с помощью монтажного кронштейна, чтобы предотвратить повреждение из-за углового троса. Важно знать, какой тип разъема вам нужен, и мы готовы помочь.

4-контактные разъемы для плоских прицепов

Вы найдете этот стильный разъем на небольших грузовых прицепах и кемпингах, для которых не требуются тормоза, а также в базовых комплектах проводки для буксируемых транспортных средств. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления. Код подключения: Белый = Земля Коричневый = ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый указатель поворота и тормоза

---

4-ходовые соединители для круглых прицепов

Это отличная замена 4-контактному плоскому соединителю, поскольку он обеспечивает надежное соединение между крышкой розетки и язычком штекера.Будьте осторожны с 4-контактным разъемом, существует версия, рассчитанная на тяжелые условия эксплуатации, с номиналом 35 А и имеющей больший контакт заземления. Он не совместим со стандартной версией на 20 А, у которой 4 контакта одинакового размера. Если вы посмотрите на 4-контактные витые кабели, все они будут стандартной версией на 20 ампер. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления. Код подключения: Белый = Земля Коричневый = Ходовые и стоп-сигналы Желтый = левый указатель поворота Зеленый = указатель правого поворота

---

5-контактные разъемы для плоских прицепов

Вы найдете этот стильный соединитель на служебных прицепах и кемпингах, которые требуют тормозов и обычно считаются временной установкой из-за его способности легко отсоединяться или корродировать.Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, огни поворота и стоп-сигналы, а также заземляющий штырь и подключение электрического тормоза. Код подключения: Белый = Земля Коричневый = ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый указатель поворота и тормоза Синий = электрические тормоза

---

5-контактные соединители для круглых прицепов

5-контактный круглый разъем обеспечивает выполнение основных функций, а также контактный разъем для поддержки других функций.Этот разъем стал очень популярным среди автодомов, которые буксируют автомобиль за своим домом на колесах и хотят добавить сигнальную линию от тормозной системы буксируемого автомобиля. Это также можно использовать для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом. Код подключения: Белый = Земля Коричневый = ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый указатель поворота и тормоза Синий = электрические тормоза

---

6-контактные разъемы для круглых прицепов

Подобно 4-контактным и 5-контактным разъемам, 6-контактные разъемы также позволяют использовать три основных подключения освещения и оснащены контактом заземления и двумя дополнительными контактами для обеспечения двух дополнительных функций.Два дополнительных контакта обычно используются для «горячего» вывода на 12 В и электрических тормозов. Круглые разъемы обычно используются для прицепов для лошадей, которые используют питание 12 В для освещения внутренней части прицепа. Эта конфигурация также популярна для буксируемых транспортных средств для обеспечения питания линии зарядки от автодома до аккумуляторной батареи транспортного средства, которая используется тормозной системой. Код подключения: Белый = Земля Коричневый = ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый указатель поворота и тормоза Синий = электрические тормоза Черный = 12В Мощность

---

6-контактные квадратные соединители для прицепов

Если вы встречали этот стильный соединитель в своем трейлере, скорее всего, вы должны были спросить себя «ПОЧЕМУ!» В основном потому, что будет почти невозможно легко найти адаптер для подключения этого разъема к вашему буксирующему автомобилю.И поиск замены соединений может быть столь же неприятным. Но вам повезло с тех пор, как вы нашли нас, мы предлагаем полную линейку сборок с 6-контактной квадратной и стандартной 7-проводной проводкой для вашего конкретного производителя прицепа. Щелкните здесь, чтобы ознакомиться с электромонтажными изделиями для прицепов RV Pigtails. Код подключения: Белый = Земля Коричневый = ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый указатель поворота и тормоза Синий = электрические тормоза Черный = 12В Мощность Примечание. Цветовые коды могут различаться у разных производителей прицепов.

---

7-ходовые соединители для прицепов

7-контактный разъем — это самый популярный тип подключения прицепа, который можно найти на последних моделях внедорожников, грузовиков и жилых автофургонов, и он поставляется со всем, что есть у других, а также с возможностью подключения дополнительных фонарей. Существует два разных типа 7-контактных разъемов: один с плоскими контактами (ножками), а другой — с круглыми контактами.Соединители с круглыми штырями встречаются очень редко, тогда как плоские штифты распространены и часто встречаются на новых внедорожниках и грузовиках, которые поставляются с завода с прицепным устройством. Код подключения: Белый = Земля Коричневый = ходовые огни Желтый = левый указатель поворота и тормоза Зеленый = правый указатель поворота и тормоза Синий = электрические тормоза Черный = 12В Мощность Оранжевый или красный = вспомогательные / резервные огни

---

Кабели спиральные

Спиральные электрические кабели — идеальное решение для тех, кто буксирует прицеп или буксируемый автомобиль.Спиральные кабели заменяют те прямые кабели или свободные провода, которые свисают и тянутся между автомобилем и прицепом. Вскоре у вас больше не будет света на этом прицепе и, что хуже, неработающих электрических тормозов! Эти спиральные шнуры типа «вилка и буксировка» доступны с высококачественными формованными разъемами на каждом конце, обеспечивающими прочное и надежное соединение. Доступны в 4, 5, 6 и 7 вариантах, некоторые в плоской и круглой версиях в различных комбинациях. Щелкните здесь, чтобы просмотреть нашу подборку спиральных электрических кабелей

Это должно быть полезным руководством, которое поможет вам выяснить, какой тип разъема соответствует вашим потребностям при буксировке.Вы можете найти все необходимые разъемы для проводки жилого автофургона и прицепа в нашей категории проводки прицепа, поэтому обязательно просмотрите все наши продукты и свяжитесь с нами, если вам понадобится помощь в выборе. Схема подключения прицепа

Схема электропроводки прицепа

Схема электрических соединений прицепа

Схема подключения прицепа

для 4-, 5-, 6- и 7-ходовых цепей

Схема подключения прицепа для 4-, 5-, 6- и 7-ходовых цепей

4-ходовые системы

4-контактные плоские формованные разъемы для базового подключения для трех функций освещения; правый указатель поворота / стоп-сигнал (зеленый), левый указатель поворота / стоп-сигнал (желтый), задний фонарь / лицензионный / боковой габаритный огонь (коричневый) и земля (белый).

4 пути сторона буксируемого автомобиля.

4 пути сторона прицепа.

---

5-ходовые системы

То же, что и 4-ходовая система, указанная выше, но с добавлением дополнительный синий провод для сигнала тормоза или вспомогательного питания. Используется на всплывающем кемпере прицепы или грузовые / лодочные прицепы.

5-ходовой сторона буксируемого автомобиля.

5-ходовой сторона прицепа.

---

6-ходовая система, прямоугольный штекер

6-контактные прямоугольные разъемы 3/4 дюйма на 1 дюйм правый указатель поворота (зеленый), левый указатель поворота (желтый), задний фонарь (коричневый), масса (белый). Красный и синий провод можно использовать для управления тормозом или вспомогательный. Использование на небольшом мотоцикле прицеп, прицеп для снегохода или служебный прицеп.Может также использоваться по индивидуальному заказу электромонтаж на прицепах с 3-мя световыми / проводными системами. См. «Электропроводка заднего фонаря буксирующего автомобиля». ниже.

6-ходовой сторона буксируемого автомобиля.

6-ходовой сторона прицепа.

---

6-ходовые системы, круглая заглушка

Круглый металлический соединитель диаметром 1 1/4 дюйма позволяет использовать 1 или 2 дополнительные функции проводки и освещения, такие как фонари заднего хода, вспомогательный источник питания 12 В или электрический тормоза. Примечание: Черный (иногда красный) 12 В и синий провод электрического тормоза может потребоваться перевернут, чтобы соответствовать прицепу. Проверьте с помощью тестовой лампы или ВОМ. Использование: лошадь прицеп, туристические прицепы, ландшафтный прицеп, автомобильный прицеп и т. д.

6-ходовой сторона буксируемого автомобиля.

6-ходовой сторона прицепа.

---

7-ходовые системы

Круглый соединитель диаметром 2 дюйма позволяет дополнительный контакт для вспомогательного питания 12 В или резервного освещения.Использование: тяжелый режим ландшафтный прицеп, автомобильный прицеп, лодочные прицепы, прицеп для лошадей, туристический прицеп, строительный прицеп и т. д. Проверить с помощью тестовой лампы или ВОМ.

7-ходовой Боковой тягач с плоским лезвием RV

7-местный фургон сторона прицепа с плоским лезвием.

---

Электропроводка заднего фонаря буксировки

2-проводная система

• Эвакуатор имеет такую ​​же лампочку включения стоп-сигналов и указателей поворота.
• В некоторых автомобилях используется комбинированная лампа (двойная нить накала) для поворота и остановки.
• Используйте простой 4-контактный плоский разъем для питания двух фонарей прицепа. или используйте обычай Жгут проводов прицепа для конкретного автомобиля.

3-х проводная система

---

Проводка фаркопа

При буксировке автомобиля за грузовиком или автодомом необходимы диоды для жгут проводов задних фонарей. Подробнее о том, как подключить..

---

Преобразователи задних фонарей

Преобразователи задних фонарей используются, когда на буксирующем автомобиле отдельные провода для поворотников и стоп-сигналов (3-х проводная система). Больше информации.

---

Часто задаваемые вопросы и проблемы с проводкой прицепа

Когда у меня есть включите фары и включите тормоза, все фары на моем трейлер гаснет.

Возможно, у вас слабое заземление. Плохая земля, достаточно прочная, чтобы обеспечивают некоторые функции освещения, но не все.Когда задние фонари и тормоза фары используются одновременно, это создает максимальную амперную нагрузку фары на прицепе. Если проблема с заземлением существует, это будет показано на этом этапе. В Места для проверки основания следующие.

1. Разъем на тягаче должен иметь заземляющий провод, надежно закрепленный. на чистую неокрашенную поверхность рамы. Провод, прикрепленный к изолированному корпусу панель из листового металла, поверхность с грунтовочным покрытием или ржавчина могут вызвать заземление проблема.Проверьте с помощью омметра путь наименьшего сопротивления. (аккумулятор отключен от автомобиля)
2. Т-образный соединитель тягача должен иметь заземляющий провод и быть плотно прикрепленным к чистой поверхности прицепа.
3. Каждый задний фонарь в задней части прицепа также должен быть заземлен. Это делается одним из двух способов. Первый — отдельным проводом, идущим от задняя часть каждой задней фары в сборе крепится к раме.В во-вторых, и наиболее популярно, заземление достигается за счет болтов крепления задний фонарь в сборе. В этом случае корпус лампы необходимо прикрепить к металлический каркас прицепа. Если светильники установлены на дереве или пластике материал, световая цепь никогда не получит заземления.
4. Примечание: Шаровой шарнир тягово-сцепного устройства прицепа не следует учитывать достаточное основание.

Когда я использую один указатель поворота, другой мигает.

Обычно это связано с одной из двух вещей. Первый может быть коротким где-то в системе. Вся проводка прицепа и разъем для тягача. следует проверить и протестировать. Вторая, самая распространенная проблема, слабое место в системе.

Следует ли мне отключать прицеп для лодки, когда я возвращаю лодку в воду?

Да. Вы всегда должны отключать прицеп лодки от сети, когда погружаетесь в воду задним ходом.Погружение фонарей прицепа в воду может вызвать короткое замыкание. предохранители автомобиля перегорят и / или приведут к повреждению вашего автомобиля или провода обуздать.

Я перегораю предохранители / прерыватели цепи на моем буксирующем автомобиле.

Возможное замыкание провода под напряжением на массу. Проверьте все провода на наличие оголенной меди или мест, где провод или кабель могут быть ущемленным. Возможна перегрузка из-за слишком большого количества фонарей на прицепе. Рассчитайте допустимую нагрузку на ваш трейлер, см. Ниже.Большинство машин оборудован только для стандартного освещения прицепов; один задний поворотно-тормозной сигнал с каждой стороны и по 1 комплекту левого и правого габаритных фонарей. Большие грузовики, фургоны или внедорожники могут выдержать больше. Ознакомьтесь с руководством по эксплуатации.

Если вы знаете мощность ламп на вашем прицепе, вы можете использовать формула P = I X E

P =
Вт I = амперы
E = 12 (вольт)

ПРИМЕЧАНИЕ: Только для оценочного использования.Сила тока округлено до ближайшего целого значения. Может применяться не во всех случаях. Всегда проверять с руководством по эксплуатации эвакуатора о добавлении дополнительных грузов к вашему электрическая система. Некоторые 12-вольтовые батареи вырабатывают до 14 вольт при полной зарядке. заряжать. Использовать ВОМ (вольт-омметр) для проверки.

Принадлежности для буксировки прицепов и транспортных средств

---

AccessConnect.com Электронное письмо: [email protected] Подключение автомобильных аксессуаров. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
