Подключение проводки ваз 2114: Схема проводки на ВАЗ 2114 и ВАЗ 2115. Распиновки

Содержание

Указатели поворота ВАЗ 2113, 2114, схема подключения

На автомобилях ВАЗ 2113, 2114 установлены шесть указателей поворота (по одному в передних блок фарах, на передних крыльях и в задних фонарях).

Вот электрическая схема их подключения.

Указатели поворота (поворотники) автомобиля ВАЗ 2113, 2114, схема подключения

Указатели поворота (поворотники) автомобилей ВАЗ 2114, 2113, схема подключения
Описание схемы

— Напряжение в электрическую цепь включения указателей поворота поступает с вывода «В+» генератора, после поворота ключа в замке зажигания.

— Для обеспечения прерывистого режима работы поворотников и защиты контактов цепи применяется реле К2 (493.3747 или 495.3747, либо аналоги), установленное в монтажном блоке реле и предохранителей. Контакт «49» — это вход реле, «49а» — выход, «31» — масса.

— От короткого замыкания и скачков напряжения цепь поворотников защищена предохранителями F2 (10А) — режим работы аварийки, F16 (15А) — режим работы поворотников, установленными в монтажном блоке.

— Указатели поворота включаются левым подрулевым переключателем. Перемещением рычага вверх-вниз. При этом напряжение подается либо на правый, либо на левый борт автомобиля.

— Частота мигания ламп указателей поворота и контрольной лампы в щитке приборов задаваемое реле-прерывателем 90±30 циклов в минуту. При перегорании какой-либо лампы частота мигания удваивается.

— В режиме аварийной сигнализации включаются все поворотники и лампа в комбинации приборов.

Примечания и дополнения

В электрической цепи подключения указателей поворота (поворотников) автомобилей ВАЗ 2113, 2114 применяются следующие лампы:

— указатели поворота в передних блок-фарах — P21W,

— указатель поворота в задних фонарях — P21W,

— боковые повторители указателей поворота на крыльях — W5W.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Габариты ВАЗ 2113, 2114, схема подключения

— Ближний и дальний свет фар ВАЗ 2113, 2114, 2115, схема подключения

— Не работают стоп-сигналы (стопы) ВАЗ 2113, 2114

— Противотуманные фары (ПТФ) ВАЗ 2113, 2114, 2115, схема подключения

— Свет заднего хода ВАЗ 2114, 2113, схема подключения

Точки подключения сигнализации ваз 2114, 2115: как установить

Для установки любой сигнализации своими руками следует подробно изучить ее инструкцию.

В нашем примере мы рассмотрим установку сигнализации модели  Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами.

В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

  • Два – три диода марки 1N4001 на один Ампер
  • Один диод 1N5401 на 3 Ампера
  • Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Схема подключения

Тщательно изучив инструкцию по установке сигнализации, можно найти следующую схему подключения:

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Врезка в провода

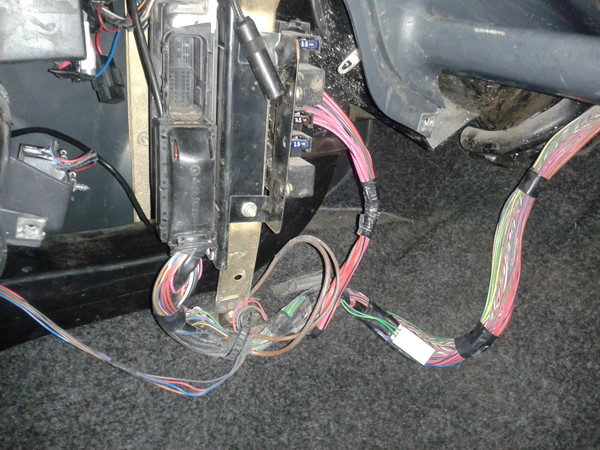

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

На следующем рисунке показан второй жгут:

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма  30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Настройка

Настраиваются только функции автозапуска. Для активации режима программирования:

  • Отключают охрану
  • Ключ зажигания устанавливают в положение 0.
  • Затем следует шесть раз нажать клавишу Valet в основном блоке.
  • Включают зажигание
  • После шести гудков той же клавишей выбирают нужную функцию, а клавишей на брелоке выбирают нужное значение.


Оптимальные настройки для ВАЗ — 2115,2114 будут следующие: функция 12 – устанавливается значение 3, функция 11 – значение 4, функция 9 – значение 3. Для выбора значения 4 следует нажать и удерживать третью кнопку до проигрывания мелодии. После проигрывания нажать ее еще раз.

Для проверки правильности подключений выполняют следующие действия:

  • Отключают на некоторое время желтый шнур от блока А91 к клемме 15.
  • Двигатель запускают с помощью ключа зажигания

При этом должен подмигивать индикатор сигнализации.

Подпишитесь, чтобы не пропустить ничего важного

Как подключить бск ваз 2114

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок.

Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Блок содержит электронную схему управления со звуковым сигнализатором и 7 светодиодных сигнализаторов: недостаточного уровня масла, недостаточного уровня омывающей жидкости, недостаточного уровня охлаждающей жидкости, незакрытых дверей, неисправных ламп наружного освещения, износа накладок у колодок передних тормозов и непристегнутых ремней безопасности. Адреса штекеров блока ваз 2114, ваз 2115, ваз 2113. Порядок условной нумерации штекеров блока аналогичен порядку нумерации штекеров в колодках комбинации приборов.

Адреса выводных штекеров блока индикации бортовой системы контроля

Может тема и избита, но когда я начал искать информацию как сделать это, то в основном попадалось подключение аварийки и статья про подключение новых кнопок на 2110.

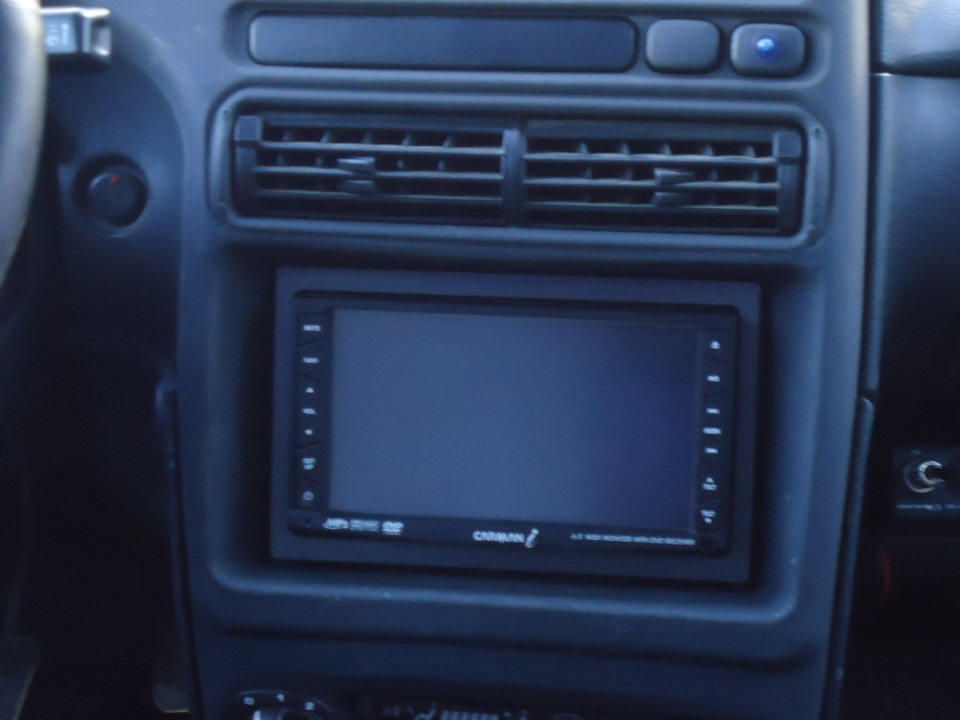

Начну с того, что с недавнего времени я стал счастливым обладателем 14 панели за приемлемую цену)

закинул я ее довольно быстро, пол часа снимал старую ну и столько же приблизительно пихал эту (проводка и замок у меня остались от карбовой версии моей машины 🙂 ), дальше встал вопрос с подключением щитка (с чем собственно очень хорошо справился поиск гугла (информации полно) и метод научного тыка).
Собственно самая легкая часть закончилась, начался геморрой с подключением спаренной кнопки наружно освещения, как я уже сказал внятного и адекватного ответа как срастить 09 проводку с этой кнопкой я не нашел (ХЗ может я криво искал так, ну да ладно))) ), методом научного тыка и тестера сей девайс подключить удалось.
Ниже колодка кнопки наружного освещения 2109, указана распиновка по цветам проводов для удобства)))

Теперь кнопка наружного освещения 2114, распиновка согласно цветов проводки 2109)))

Контакты А и Е необходимо замкнуть между собой для того чтобы загоралась кнопка включения ближнего света)

Переходим к кнопкам 2109 подогрева стекла и противотуманных фонарей, колодки у этих кнопок выглядят одинакового

где 1, 2 замыкаемые для включения кнопки контакты, а, в — подсветка кнопки (включается с габаритами) с, d — отдельный провод на индикацию активности кнопки (находится отдельно от основной колодки).

Для начала вот такая схема (в принципе легкая, ищем нужную нам кнопку смотрим цвета проводов и прикручиваем к новой кнопке)

Пардон за подписи буковок вверху, подписывал для себя за неимением цветного принтера)))))

Ну и собственно распиновка кнопки 2114 (противотуманки и подогрев подключаются одинаково)

а, в — индикация кнопки (загорается вместе с габаритами), с, d — индикация активности кнопки (загорается при включении).

Ну и подключение БСК 2114 к проводке 2109

начнем с распиновки клемм.

Клемма БСК 2109 (9 пиновая)

И клемма БСК 2114 (13 пиновая)

1 Уровень масла
2 К датчику охлаждающей жидкости
3 К датчику уровня омывающей жидкости
4 Ремни безопасности (если нет, то и фиг с ними :-))) )
5 К датчикам износа тормозных накладок
6 Концивики дверей водителя
7 Концивики дверей пассажира
8 Цепь включения плафона салона

9 Ключ в замке зажигания (у меня стоит старый замок, которому пофиг на вставленный ключ поэтому я снимал 9 контакт с оранжевого провода красной колодки (постоянный +) знаю, что не правильно, но что сделаешь)
10 Реле контроля исправности ламп
11 Масса
12 ХЗ (не используется)
13 К выводу выключения зажигания

по подключению БСК 2114, из за того, что у меня стоит неправильный замок и 9 клемма у меня снимается с постоянного + на красной колодке, БСК начинает работать после того как запускаешь двигатель.

Блуждает по гуглу схемма подключения БСК 2114 в 2109, но если подключать по той схеме, то стартер продолжает крутить даже после того как бросаешь ключ.
Вот та схема

происходит это из за того что 9 и 13 контакты между собой замкнуты, что видимо не правильно, ну и собственно по этой схеме у меня не получилось подключить((( поэтому проще взять распечатать распиновку обеих колодок.

Ну и в эпилоге, провода короткие и их нужно удлинять, тут стоит не лениться и пользоваться паяльником и термоусадкой, да, уходит больше времени, зато качественно выглядеть будет)))

P.S. Если кто знает как сделать так чтоб БСК работал со старым замком, сразу при повороте ключа и не вызывал никаких косяков, типо постоянно крутящегося стартера, пожалуйста напишите в комменты.

Ну вот в принципе и все, сегодня обкатано и проверено)

die Achtung: Дополняем статью, проблема с БСК решается перекидывание 13 колодки на постоянный плюс на красной колодке (оранжевый провод) точно тот же провод который идёт на 9 контакт БСК)

Замечание: При включении зажигания все контрольные лампы блока индикации бортовой системы контроля должны загореться на 5-7 с. Если этого не происходит, то неисправны блок индикации или цепь его питания (см. "Монтажный блок предохранителей и реле", предохранитель F10).

Снятие

1. Снимаем накладку панели приборов, не отсоединяя от нее колодок жгутов проводов (см. "Панель приборов – снятие и установка").

2. Отсоединяем колодку жгута проводов от блока индикации.

3. Крестовой отверткой отворачиваем два самореза крепления блока к накладке.

4. Извлекаем блок индикации.

Установка

Устанавливаем блок индикации бортовой системы контроля в обратной последовательности.

Жгут проводов системы зажигания 21104 (16кл, контроллер ЭБУ Январь 7.2)

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Высоковольтные провода ВАЗ 2115: Подсключение, замена, расположение

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Оглавление

Подключение
Замена
Расположение

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г. в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Замена

Как снять высоковольтные провода?

Выключаем зажигание
Открываем капот
Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право.
Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Высоковольтные провода

Цилиндр

№1

№2

№3

№4

Длина, мм

560

440

360

310

Сопротивление (BOUGI), Ом

2,51–3,76

1,97–2,96

1,61–2,42

1,39–2,08

Сопротивление (R16AIPS), Ом

5,60–11,76

4,40–9,24

3,60–7,56

3,10–6,51

Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.

Ваз 2114 схема проводки задних фонарей


Электрическая схема автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 Самара, Самара 2


Руководство по ремонту и эксплуатации - Схемы электрооборудования - Электрическая схема автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115
Электрическая схема автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115.

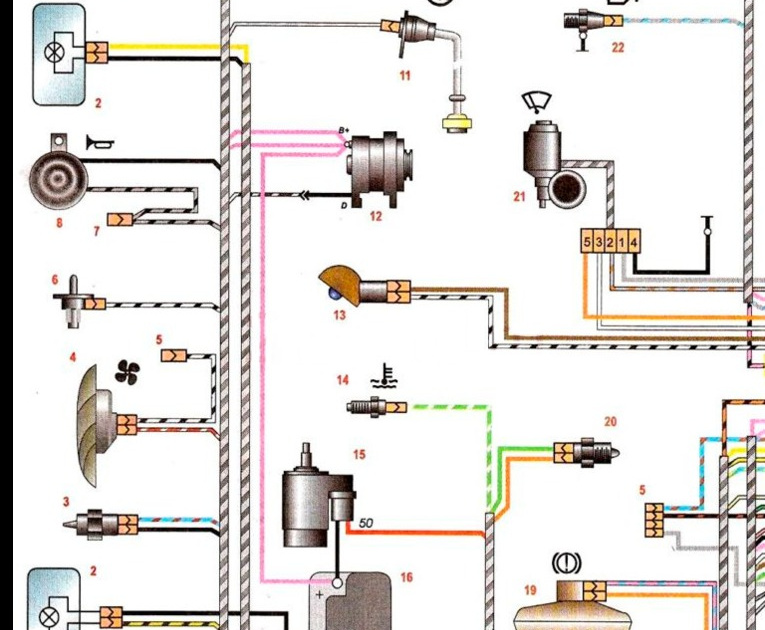

Схема электрооборудования автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (без системы управления двигателем):

1 - блок-фары;
2 - противотуманные фары;
3 - датчик температуры воздуха;
4 - электродвигатель вентилятора системы охлаждения двигателя;
5 - колодки, подключаемые к жгуту проводов системы зажигания;
6 - выключатель подкапотной лампы;
7 - колодка для подключения к звуковому сигналу однопроводного типа;
8 - звуковой сигнал;
9 - датчик уровня омывающей жидкости;
10 - датчик износа колодок передних тормозов;
11 - датчик уровня масла;
12 - генератор;
13 - подкапотная лампа;
14 - датчик указателя температуры охлаждающей жидкости;
15 - стартер;
16 - аккумуляторная баттарея;
17 - реле включения противотуманных фар;
18 - датчик уровня охлаждающей жидкости;
19 - датчик уровня тормозной жидкости;
20 - выключатель света заднего хода;
21 - моторедуктор очистителя ветрового стекла;
22 - датчик контрольной лампы давления масла;
23 - колодка для подключения к электродвигателю омывателя заднего стекла;
24 - электродвигатель омывателя ветрового стекла;
25 - комбинация приборов;
26 - монтажный блок;
27 - выключатель стоп-сигнала;
28 - реле зажигания;
29 - выключатель зажигания;
30 - лампа освещения вещевого ящика;
31 - выключатель освещения вещевого ящика;
32 - выключатель элемента обогрева заднего стекла;
33 - выключатель фонарей заднего противотуманного света;
34 - выключатель противотуманных фар;
35 - выключатель ламп наружного освещения;
36 - выключатель аварийной сигнализации;
37 - подрулевые переключатели;
38 - выключатель ламп освещения приборов;
39 - лампа подсветки шкалы гидрокорректора фар;
40 - штепсельная розетка для переносной лампы;
41 - боковые указатели поворотов;
42 - выключатель плафона на стойках передних дверей;
43 - плафон индивидуального освещения салона;
44 - электродвигатель вентилятора отопителя;
45 - дополнительный резистор электродвигателя отопителя;
46 - переключатель вентилятора отопителя;
47 - лампа подсветки переключателя отопителя;
48 - лампа подсветки рычагов отопителя;
49 - блок бортовой системы контроля;
50 - маршрутный компьютер;
51 - выключатель плафона на стойках задних дверей;
52 - колодка для подключения жгута проводов системы управления двигателем;
53 - электробензонасос и датчик количества бензина;
54 - лампа подсветки передней пепельницы;
55 - прикуриватель;
56 - лампа освещения багажника;
57 - выключатель лампы освещения багажника;
58 - плафон освещения салона;
59 - выключатель лампы сигнализатора стояночного тормоза;
60 - задние наружные фонари;
61 - задние внутренние фонари;
62 - колодка для подключения к элементу обогрева заднего стекла;
63 - фонари освещения номерного знака;
64 - дополнительный сигнал торможения, расположенный в спойлере.

Условная нумерация штекеров в колодках:
A - колодки блок-фар;
B - колодка электробензонасоса;
C - колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла;
D - колодки плафона освещения салона.

Цитата

dricar.ru

Провода задних фонарей автомобиля ВАЗ 2115

Задние фонари автомобиля ВАЗ 2115 двухсекционные.



В основной секции каждого заднего фонаря, установленной на кузове, расположены лампа указателя поворота, стоп-сигнал, лампа габаритного света. В дополнительной секции на крышке багажника имеются лампа света заднего хода и лампа противотуманного света.

К плате каждой секции фонаря присоединена соединительная колодка (фишка) жгута проводов. Далее схема проводов задних фонарей автомобиля ВАЗ 2115.

Схема проводов задних фонарей автомобиля ВАЗ 2115

Описание схемы

— Жгут проводов к задним фонарям идет через весь кузов автомобиля ВАЗ 2115, с левой (водительской) стороны от колодки (фишки) Х9 до багажника.

— «Масса» у всех задних фонарей общая — черный провод, закрепленный на кузове автомобиля.

— «Плюс» подается на лампы левого фонаря при включении выключателей и переключателей на приборной панели, а затем параллельно на правый.

Примечания и дополнения

— У каждой лампы задних фонарей автомобиля ВАЗ 2115 своя схема подключения, которая рассматривается в отдельной статье на сайте.

Еще статьи по электрооборудованию автомобилей ВАЗ 2115

Схема подключения электростеклоподъемников ВАЗ 21083, 21093, 21099, 2113, 2114, 2115 Схема подключения генератора 9402.3701 автомобилей ВАЗ 21083, 21093, 21099

Сравнительный тест ремонт авто

— Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Распиновка монтажных блоков автомобилей ВАЗ

X1 (Ш1) 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП выключатель зажигания (кл. 15)
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7 блокировка дверей
8 П выключатель зажигания (кл. 50)
X2 (Ш2) 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ включатель аварийной сигнализации
6 ГБ дверь левая передняя
7 ОБ включатель задних противотуманных огней
8 34 контрольная лампа дальнего света
9
10 4 включатель задних противотуманных огней
11 сч контрольная лампа резерва топлива
12 ПЧ контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 КГ контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16 эл. двигатель фароочистителя
17
X3 (Ш3) 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 ГП переключатель указателей поворотов
4 СБ контрольная лампа уровня масла
5 Ч масса
6 РБ контрольная лампа уровня омывающей жидкости
7 РО контрольная лампа износа тормозных накладок
8 3 в включатель фар
9 ЖЗ переключатель стеклоочистителя ветрового стекла
10 ПГ патрон подключения переносной лампы
11 выключатель зажигания (кл. 15)
12 РЧ включатель омывателя заднего стекла
13
14 ж контрольная лампа противотуманных фар
15
16 СГ указатель давления масла
17
18 Р переключатель стеклоочистителя
19 СО переключатель стеклоочистителя
20 С переключатель стеклоочистителя
21 ОБ включатель задних противотуманных фар
X4 (Ш4) 1 ЗП Вкл. и контрольная лампа обогрева заднего стекла
2 ГБ переключатель света фар (дальний свет)
3 О стеклоочиститель
4 БЧ включатель наружного освещения
5 К реостат освещения приборов
6 Р аккумулятор
7 ЧБ переключатель очистителя и омывателя ветрового стекла
8 О колодка Ш4 монтажного блока клемма 3
9 СЧ включатель звуковых сигналов
10 БП включатель стоп-сигналов
11 Р аккумулятор
12 СП переключатель света фар (ближний свет)
13 предупредительный свет
14
15
16 РГ контрольная лампа уровня тормозной жидкости
17 ЗБ указатель температуры охлаждающей жидкости
18 КБ контрольная лампа заряда аккумуляторной батареи
19 ЖЧ включатель противотуманных фар
20 РЗ контрольная лампа уровня охлаждающей жидкости
21 Ж тахометр
X5 (Ш5) 1 3 дальний свет (правый)
2 дальний свет (левый)
3 СЧ ближний свет (левый)
4 П стартер (кл. 50)
5 ПБ электровентилятора охлаждения радиатора
6 С ближний свет (правый)
X6 (Ш6) 1
2 3 включатель света заднего хода
3 ГЧ указатель поворота (левый передний)
4
5
6
7
8 ЖЧ габаритный огонь (правый передний)
9 БЧ терморегулятор электровентилятора
10 ЖЧ габаритный огонь (левый передний)
11 Г указатель поворота (правый передний)
12 включатель света заднего хода
13 РГ датчик уровня тормозной жидкости
X7 (Ш7) 1
2 ЖГ эл. двигатель фароочистителя
3 Б эл.двигатель фароочистителя
4
5 СБ датчик уровня масла
6 СЧ звуковые сигналы
7 С датчик скорости
8 ЗБ датчик температуры охлаждающей жидкости
9 КБ генератор (кл. 61)
10 Р насос омывателя ветрового стекла
11 БЧ включатель подкапотной лампы
12 РБ датчик уровня омывающей жидкости
13 РЧ тормозные накладки
14
15 КП тахометр
16 РЗ датчик уровня охлаждающей жидкости
17 ЖБ реле противотуманных фар
X8 (Ш8) 1 ЖП реле противотуманных фар
2 ЖЧ противотуманная фара (левая)
3 Ж противотуманная фара (правая)
4 ГП катушка зажигания
5 Р генератор (кл. 30)
6 Р генератор (кл. 30)
7
S РЧ реле противотуманных фар
X9 (Ш9) 1 РЧ эл двигатель очиститель заднего стекла
2 Г указатель поворота (правый задний)
3 БГ эл двигатель очиститель заднего стекла
4 ОЧ задние противотуманные огни
5 СЧ дверь задняя
6 ПЧ дверь передняя правая
7 БЧ плафон освещения салона
8 КГ датчик ручного тормоза
9 БЧ кнопки сигнализации открытых дверей
10 элементы обогрева заднего стекла
11 С фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 Б плафон освещения салона
14 П стоп-сигналы
15 Ж габаритный огонь (правый задний)
16 3 фонарь заднего хода
17 ЖЧ габаритный огонь (левый задний)
18 ЖГ очиститель заднего стекла
19 элементы обогрева заднего стекла
X11 (Ш11) 1 Ж насос
2 РЧ клапан омыва заднего стекла
3
4 Ж насос
5 БЧ подкапотная лампа
6
7
8 КЧ подкапотная лампа
9 Б эл двигатель стеклоочистителя
10 эл. двигатель стеклоочистителя ветрового окна
11
12 СО датчик аварийного давления масла
13
14 Р клапан омыва ветрового стекла
15 СО эл.двигатель стеклоочистителя
16 С эл двигатель стеклоочистителя
17 ЖБ эл двигатель стеклоочистителя
18
19

2shemi.ru

ВАЗ-2113, 2114, 2115. Схема электрооборудования.

Схема электрическая на Ладу Самару

Схема электрооборудования автомобилей ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 (без системы управления двигателем):

1 - блок-фары;
2 - противотуманные фары;
3 - датчик температуры воздуха;
4 - электродвигатель вентилятора системы охлаждения двигателя;
5 - колодки, подключаемые к жгуту проводов системы зажигания;
6 - выключатель подкапотной лампы;
7 - колодка для подключения к звуковому сигналу однопроводного типа;
8 - звуковой сигнал;
9 - датчик уровня омывающей жидкости;
10 - датчик износа колодок передних тормозов;
11 - датчик уровня масла;
12 - генератор;
13 - подкапотная лампа;
14 - датчик указателя температуры охлаждающей жидкости;
15 - стартер;
16 - аккумуляторная баттарея;
17 - реле включения противотуманных фар;
18 - датчик уровня охлаждающей жидкости;
19 - датчик уровня тормозной жидкости;
20 - выключатель света заднего хода;
21 - моторедуктор очистителя ветрового стекла;
22 - датчик контрольной лампы давления масла;
23 - колодка для подключения к электродвигателю омывателя заднего стекла;
24 - электродвигатель омывателя ветрового стекла;
25 - комбинация приборов;
26 - монтажный блок;
27 - выключатель стоп-сигнала;
28 - реле зажигания;
29 - выключатель зажигания;
30 - лампа освещения вещевого ящика;
31 - выключатель освещения вещевого ящика;
32 - выключатель элемента обогрева заднего стекла;
33 - выключатель фонарей заднего противотуманного света;
34 - выключатель противотуманных фар;
35 - выключатель ламп наружного освещения;
36 - выключатель аварийной сигнализации;
37 - подрулевые переключатели;
38 - выключатель ламп освещения приборов;
39 - лампа подсветки шкалы гидрокорректора фар;
40 - штепсельная розетка для переносной лампы;
41 - боковые указатели поворотов;
42 - выключатель плафона на стойках передних дверей;
43 - плафон индивидуального освещения салона;
44 - электродвигатель вентилятора отопителя;
45 - дополнительный резистор электродвигателя отопителя;
46 - переключатель вентилятора отопителя;
47 - лампа подсветки переключателя отопителя;
48 - лампа подсветки рычагов отопителя;
49 - блок бортовой системы контроля;
50 - маршрутный компьютер;
51 - выключатель плафона на стойках задних дверей;
52 - колодка для подключения жгута проводов системы управления двигателем;
53 - электробензонасос и датчик количества бензина;
54 - лампа подсветки передней пепельницы;
55 - прикуриватель;
56 - лампа освещения багажника;
57 - выключатель лампы освещения багажника;
58 - плафон освещения салона;
59 - выключатель лампы сигнализатора стояночного тормоза;
60 - задние наружные фонари;
61 - задние внутренние фонари;
62 - колодка для подключения к элементу обогрева заднего стекла;
63 - фонари освещения номерного знака;
64 - дополнительный сигнал торможения, расположенный в спойлере.

Условная нумерация штекеров в колодках:
A - колодки блок-фар;
B - колодка электробензонасоса;
C - колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла;
D - колодки плафона освещения салона.



avtoved.guru

Габариты ВАЗ 2113, 2114, схема

Автомобили ВАЗ 2113, 2114 имеют четыре лампы габаритных огня («габарита»): два в передних блок-фарах, два в задних фонарях. Габаритные огни относятся к наружному освещению автомобиля.


Схема подключения габаритов автомобилей ВАЗ 2113, 2114

Примечания и дополнения

— Напряжение в электрическую цепь подключения габаритов автомобилей ВАЗ 2113, 2114 подается с вывода В+ генератора. Далее через выключатель зажигания и выключатель наружного освещения оно попадает к лампам габаритных огней в передних блок-фарах и задних фонарях.

Еще схемы электрооборудования автомобилей ВАЗ 2113, 2114

Схема подключения электростеклоподъемников ВАЗ 21083, 21093, 21099, 2113, 2114, 2115

twokarburators. ru

Схема подключения ВАЗ 2114 — СТРУКТУРА

Схема подключения ВАЗ 2114
На изображении показана схема ВАЗ. Автомобили ваз моделей 2114 с вскрытым капотом, устройство автомобиля и его оборудование подключение от аккумулятора к элементам системы регистрации. Размеры ВАЗ компонентов показаны условно. Схема электропроводки и электрооборудования нарисована на фотографии автомобиля для лучшего понимания и представления сведений о проводки ВАЗ в органы ГАИ для оформления услуг по установке регистрирующих приборов. Инструкция видеорегистратора содержит чертежи ВАЗ схемы электрооборудование ВАЗ и варианты подключения камеры заднего хода, камеры позволяющей видеть какая машина внутри, камера переднего вида, монитор в машину, микрофон для авто. Схема ВАЗ 2114 предполагает установку регистратора под переднее пассажирское сиденье или под бардачок. Электрооборудование ВАЗ на всех модификациях четырнадцатых идентично. Задний видеорегистратор или видеорегистратор заднего вида устанавливается в нижней части стекла по центру. Видеорегистратор 2 это камера регистратор задней полусферы. Схема электрооборудования автомобиля Лада ВАЗ с тремя камерами питающимися от одного блока - автомобильного регистратора. Он входит в комплект системы наблюдения и регистрации. Электрическая схема ВАЗ включает: схему проводки ВАЗ, камеру автомобиля внутри, авто регистратор, камеры заднего вида для автомобилей, камера переднего вида, схему питания видеорегистратора, проводка ВАЗ 2114, камера переднего вида, подключение регистратора, монитор для автомобиля, курсовая камера. Эл схема ВАЗ поможет собрать систему самостоятельно. Электрические схемы автомобилей необходимы для подключения дополнительных электро гаджетов, для обеспечения их совместной работы и удобства владельца автомобиля ВАЗ 2114. Блок питания для видеорегистратора снабжает также все подключенные устройства. К ним относится: курсовая камера, монитор авто для камеры, передние видеокамеры, микрофон в машину, камера заднего вида на ВАЗ, антенна автомобильная. В случае когда в видеорегистратор подключается 2 камеры заднего вида, одна может находиться на уровне низа заднего стекла и регистрировать автомобили сзади, а вторая в районе гос номера и снимать обстановку во время парковки. Видеорегистратор может поставляться с подключением камеры заднего вида и монитора для камеры машину. Система позволяет подключить переднюю камеру на Лада ВАЗ, монитор, к видеорегистратору автомобильному, камеру заднего вида и вывести изображение на монитор в салоне автомобиля, записать разговор внутри машины через автомобильный микрофон, заснять обстановку машины внутри салона и передавать информацию в сеть интернет автоматически. Передний и задний видеорегистратор отличаются качеством картинки и углом обзора. Со временем качество получаемого изображения только улучшается. Наиболее хорошим качеством и большим углом обзора обладает курсовая фронтальная камера переднего вида. На нее ложится основная нагрузка. Видеокамера заднего вида является дополняющей. Камеры заднего вида для авто используются в большинстве случаев для удобства парковки. Их кабель прокладывается вдоль дверей по краю обшивки или под обшивкой. Электропроводка автомобиля имеет сложную схему устройства. Автомобильные видеокамеры показаны на схеме устройства легкового автомобиля. схема автомобиля ваз камера лада чертежи ваз 2114 регистратор в машину схема электрооборудования автомобиля лада электрическая схема блок видеорегистратора видеокамеры для автомобилей камера заднего вида лада регистратор для автомобиля схема расположения оборудования чертеж лады электрооборудование ваз 2114 электропроводка 2114 передняя камера для автомобиля схема электрооборудования лада схема электрооборудования 2114 видеорегистраторы автомобильные заднего вида видеокамера для авто передняя камера авто чертеж кузова ваз эл схема лада микрофон для автомобиля микрофон автомобильный схема электропроводки лада регистратор ваз микрофон для авто видеорегистратор с камерой заднего вида для парковки видеорегистраторы автомобильные с задней камерой видеорегистратор на заднее стекло камера автомобиль лада регистратор монитор в машину для камеры заднего вида схема подключения фронтальной камеры как подключить переднюю камеру в машине

Не работает сигнал и вентилятор ВАЗ 2114. Схема подключения вентилятора охлаждения ВАЗ.

Почему не работает

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других машин - собратьев по модельному ряду ... Однако, к сожалению, нельзя сказать, что такая ситуация совершенно невообразимо. Бывает, и никуда не деться.

С другой стороны, любая машина - это сложная единица.Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и не собирается останавливаться, сбросьте газ, включите полный вентилятор в салоне и ищите ближайшую ямку, где вы можете припарковать свой Железный конь.


С перегревом шутить не стоит: изъятых поршней - это полноценный капремонт, который сильно ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114? - причин может быть несколько.Их стоит проверять, чтобы снизить степень вероятности: чем чаще возникает та или иная поломка, тем ближе к началу списка находится проверяемый объект.

«Салон» чеки

Начнем с того, что можно осмотреть, не выходя из машины.


За штатную работу вентилятора отвечают 2 предохранителя. Один из них также контролирует работу гудка, поэтому проверить его работоспособность элементарно: подать и послушать.Есть звук - про этот предохранитель забываем. Нет - залезаем в монтажный блок и ищем ту, что обозначена F5 (на 20 ампер). Прежде чем поставить новую вместо сгоревшей, будет полезно поинтересоваться, почему сгорела предыдущая. В противном случае новинку в очень недолгом будущем ждет судьба предшественницы.

Со вторым предохранителем разобраться непросто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира.Под ним скрываются 3 реле, сопровождаемые собственным предохранителем. Нужен средний. Вытаскивают и проверяют на целостность. Если он перегорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас будет запасная (как для проверки, так и для замены перегоревшей детали).

Если этот предохранитель исправен, проверяем реле рядом с ним. Без омметра невозможно определить жив он или нет; мы можем только предложить заменить его на новый (тогда он должен быть у нас в наличии) и проверить, будет ли вентилятор работать.В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выходить из него и искать причины, открыв капот.

Проверка капота

Выйдя из машины и приподняв крышку, приступаем к более серьезным действиям.

  • Отсоединяется колодка, к которой прикреплены провода, идущие к электродвигателю на вентилятор охлаждения мотора;
  • Пара свободных проводов замыкает мотор на аккумулятор.Это даст нам четкую картину: если вентилятор начинает вращаться, значит, у нас проблема с датчиком температуры, если он остается неподвижным, мотор перегорел.
В последнем случае все ясно - нужно будет поменять (или отремонтировать, если есть возможность и есть соответствующие навыки и умения) двигатель вентилятора. Когда слетел датчик температуры, не нужно ошибаться многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости.Тот, который нам нужен, находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут иметь какое-то отношение к деталям, перечисленным ниже. Между тем владельцы ВАЗов настаивают на том, что соблюдение этой инструкции существенно (и положительно) сказывается на системе охлаждения в целом и на работе ее вентилятора в частности.

Наверное, тонкость все же не в самой крышке, а в вентиле травления, который снижает давление, достигшее критических значений.Но как от этого зависит работа вентилятора - загадка, покрытая мраком. Но актерское мастерство! Если вы уже все проверили, но все еще не понимаете, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать советам опытных и заменить крышку - вдруг поможет.

Вентилятор служит для создания воздушных потоков, которые направляются к радиатору двигателя. Это необходимо для охлаждения циркулирующей по нему жидкости.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от набегающих воздушных потоков.Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

У ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке на задней части радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включиться, когда этого требует температурная ситуация:

  • Электродвигатель вентилятора, то есть привод, вышел из строя;
  • A перегорел предохранитель;
  • Реле отказало;
  • Обрыв проводки;
  • Разъемы датчика потеряли контакты;
  • Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем

Пояснение

Проверка винта

Отсоединяет разъем на гребном винте и подключает непосредственно к аккумулятору. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.

Электромонтаж и контакты

Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.

Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока... Вентилятор оборудован предохранителем с маркировкой F4 на номинальный ток 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером

Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить

Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет дуть непрерывно. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех неисправностей является сам вентилятор, его не нужно менять, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипниками или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения узлов поршневой группы.

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, для многих важно знать стоимость компонентов и трудозатрат.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены станции составит от 400 рублей и выше. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. И здесь нет ничего особенно сложного.

Замена

Для того, чтобы заменить пропеллер вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

  • Отвертка крестовая;
  • Торцевой ключ 8 мм;
  • Торцевой ключ на 10 мм.

Если готовы, то приступим.

  1. Поставьте машину на ровную поверхность, включите ручной тормоз . .. На всякий случай можно поставить дополнительные опоры под колеса ВАЗ 2114. Меры предосторожности никогда не ошибаются.
  2. Поднять капот, отсоединить от минусовой клеммы аккумуляторной батареи.
  3. При помощи ключа на 10 мм демонтируем крепления корпуса воздушного фильтра.
  4. Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха. Так вы сможете убрать гофру.Сделай это.
  5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
  6. Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
  7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
  8. Отсоедините разъем от провода от разъема сломанного вентилятора.
  9. Снимите кожух вентилятора, вставив привод, то есть электродвигатель.
  10. Вооружившись гаечным ключом на 10 мм, необходимо демонтировать три болта крепления электродвигателя к корпусу.
  11. Установите новый вентилятор вместо старого устройства.
  12. Возвращаем все крепежи на места, соединяем коннекторы, проводим сборку в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время.Пока не включится вентилятор и не начнет вращаться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Эта электрическая цепь защищена двумя предохранителями. Если стрелка указателя температуры закралась в красную зону шкалы, то отпустите газ, включите на полную мощность вентилятор отопителя салона и ищите место для остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить простым нажатием кнопки звукового сигнала. Если сигнал сработал, значит с предохранителем все в порядке, так как он также защищает электрическую цепь звукового сигнала. В случае его неисправности вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь поставленный.

Для проверки второго предохранителя необходимо снять облицовку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них есть предохранитель. Вам нужно будет вытащить середину, чтобы проверить. И снова, если он перегорел, нужно искать причину этого явления. С исправным предохранителем проверяем среднее реле, так как через него включается мотор вентилятора. Вытащив его из розетки, осмотрите его контакты на предмет окисления. Проверить омметром можно, если его нет или не умеете пользоваться, придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от мотора вентилятора и, если есть пара проводов, подключаем напрямую к АКБ. Если вентилятор заработает, то причину неисправности придется искать в датчике температуры, либо в реле и другом предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении не работает, то неисправность придется искать в нем.

Вентилятор тоже может не работать из-за выхода из строя температурного датчика включения вентилятора.Он расположен на головке блока цилиндров, над термостатом. Если нет омметра, проверяем способ его замены. Только выключатель вентилятора не следует путать с датчиком, работающим на указателе температуры охлаждающей жидкости.

Перегрев двигателя грозит серьезными последствиями: заклинит поршень, проткнет его, что пойдет на капремонт силового агрегата. Поэтому охлаждающий вентилятор - важный элемент защиты силового агрегата от сильного нагрева.

Заменить предохранитель

  • Реле вентилятора не работает ... Нерабочие заменяется новым, рабочим;

    Заменить реле вентилятора

  • Обрыв в цепи питания ... Если обнаружен обрыв линии, нужно восстановить провод или заменить его;

    Проверка на обрыв

  • Плохой контакт ... стыки зачищены, следы окисления необходимо удалить;
  • Неисправен датчик температуры . .

    Замена датчика температуры охлаждающей жидкости

  • Видео о замене датчика вентилятора

    Проверка работоспособности двигателя вентилятора охлаждения

    Самый простой способ проверить исправность вентилятора - это протянуть к нему два прямых провода: минус и плюс.

    Плюс от АКБ, минус от кузова. Если при замкнутой цепи не сработало, значит проблема именно в этом. При запуске лопастей поищите проблему в другом месте.

    Схема работы охлаждающего вентилятора

    В основном при обнаружении неработающего вентилятора выявляется несколько причин:

    • Перегоревший электродвигатель, обрыв в обмотке;
    • Износ угольных щеток;
    • Подшипник заклинивает или раскрошился.

    Если в двух последних случаях проблема решается, так сказать, малым количеством крови, то первый предполагает замену электродвигателя.

    Важно! При перебрасывании проводов необходимо отключить основное питание электродвигателя.

    Порядок оформления заказа

    Работа вентилятора на ВАЗ-2114 связана через 2 предохранителя. Один из них также отвечает за звуковой сигнал. Проверить это можно, нажав на рог. Если звука нет, замените его целиком.Он находится в монтажном блоке, он на 20 ампер, с маркировкой F5.

    Проверяем и при необходимости меняем предохранители

    Второй находится под торпедой со стороны пассажира. Под корпусом по 3 реле с предохранителями. Средний пар отвечает за работу охлаждающего вентилятора. Замените перегоревший элемент на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Омметр необходим для проверки работы реле).Проверяя их состояние, заодно убедитесь, что контакты в нормальном состоянии, при обнаружении оксида очистите их.

    Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться заменой его на новый. Обязательно нужно найти причину разрыва, так как в ближайшее время новая снова перегорит.

    Проверка датчика включения вентилятора

    Если причина не найдена, следующим шагом должна быть проверка работоспособности переключателя вентилятора ... Это сделать несложно. Обесточьте его и включите зажигание, обращая внимание на вентилятор. Вращение лопастей указывает на то, что причина проблемы в датчике.

    Проверка датчика включения вентилятора охлаждения

    В связи с тем, что очень часто датчик начинает выходить из строя, выдавая ошибочные сигналы, рекомендуется проверить его еще одним способом ... Для этого понадобится емкость с термометром и мультиметром. К клеммам датчика подключаются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость.Нагрейте содержимое емкости до рабочей температуры вентилятора (на ВАЗ 2114 - 92 градуса). Когда контакты замкнуты, мультмерт издаст звуковой сигнал. Это означает, что датчик исправен, если этого не произошло, можете смело выбросить и купить новый.

    Полезно! Перед установкой желательно таким же образом проверить работоспособность купленного датчика.

    Видео о проверке датчика включения вентилятора охлаждения

    Заключительная проверка

    После устранения проблемы запустить двигатель автомобиля. Двигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. ... Если этого не произошло, и температура достигла желаемой нормы, диагностируйте неисправности еще раз.

    Видео о причинах, по которым не включается вентилятор охлаждения на ВАЗ-2114

    Вентилятор служит для создания воздушных потоков, которые направляются к радиатору двигателя. Это необходимо для охлаждения циркулирующей по нему жидкости.

    Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от набегающих воздушных потоков.Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

    Искомое устройство

    Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

    У ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке на задней части радиатора.

    Почему не работает

    Существует несколько причин, по которым гребной винт может не включиться, когда этого требует температурная ситуация:

    • Электродвигатель вентилятора, то есть привод, вышел из строя;
    • A перегорел предохранитель;
    • Реле отказало;
    • Обрыв проводки;
    • Разъемы датчика потеряли контакты;
    • Датчик неисправен.

    Обнаружение неисправности

    Зона поиска проблем

    Пояснение

    Проверка винта

    Отсоединяет разъем на гребном винте и подключает непосредственно к аккумулятору.Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.

    Электромонтаж и контакты

    Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.

    Предохранитель

    Эти два элемента находятся в моторном отсеке слева ближе к водителю внутри монтажного блока.Вентилятор оборудован предохранителем с маркировкой F4 на номинальный ток 20А. Тест можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером

    Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить

    Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет дуть непрерывно. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

    Когда менять

    Если причиной всех неисправностей является сам вентилятор, его не нужно менять, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипниками или щетками.

    Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

    Проверка обрыва цепи

    Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения узлов поршневой группы.

    Предохранитель

    Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

    Цена вопроса

    Прежде чем решать проблему с неработающим гребным винтом радиатора, для многих важно знать стоимость компонентов и трудозатрат.

    Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО от 400 руб. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. И здесь нет ничего особенно сложного.

    датчик температуры

    Замена

    Для того, чтобы заменить пропеллер вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

    • Отвертка крестовая;
    • Торцевой ключ 8 мм;
    • Торцевой ключ на 10 мм.

    Если готовы, то приступим.

    1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не ошибаются.
    2. Поднимите капот, отсоедините минусовую клемму от АКБ.
    3. Ключом на 10 мм демонтируем крепеж корпуса воздушного фильтра.
    4. Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
    5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
    6. Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
    7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
    8. Отсоедините разъем от провода от разъема сломанного вентилятора.
    9. Снимите кожух вентилятора, вставив привод, то есть электродвигатель.
    10. Вооружившись гаечным ключом на 10 мм, необходимо демонтировать три болта крепления электродвигателя к корпусу.
    11. Установите новый вентилятор вместо старого устройства.
    12. Возвращаем все крепежи на места, соединяем коннекторы, проводим сборку в обратной последовательности.

    После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет вращаться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

    Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями - были повреждены другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

    Не горит указатель поворота ВАЗ 2114. Указатель поворота быстро мигает. Определите причину неисправности

    Часто случаются какие-то поломки с автомобилями, как серьезными, так и мелкими, но все они заставляют автовладельца нервничать. Одна из банальных неисправностей - это тот случай, когда индикатор на машине мигает очень быстро, причем только с одной стороны: либо слева, либо справа.О чем это может сигнализировать, какие причины могут предшествовать возникновению данной проблемы, подробнее расскажем в нашей статье.

    Почему поворотник быстро мигает?

    Такая мелкая неприятность может случиться с каждым, и в большинстве случаев в этом нет ничего серьезного. Например, наиболее частой причиной того, что индикатор мигает очень быстро, может быть перегоревшая лампочка. Например, перегорела одна из контрольных ламп - передняя, ​​задняя или дополнительная - этого вполне достаточно, чтобы изменить текущее сопротивление в сети.Результат - очень быстро вспыхнет вся сторона, на которой неисправна лампочка. Достаточно просто вкрутить новую лампу, и все будет хорошо.

    Если левый или правый поворотник быстро мигает, но все лампочки исправны, значит проблема другого характера. В качестве альтернативы возможно образование сажи, ржавчины или грязи на основании лампы и в самом контакте картриджа, что делает контакт нестабильным. Вполне может быть причиной того, что указатель поворота ВАЗ 2109, или любой другой машины, быстро мигает.Чтобы решить эту неприятность, придется разобрать все поворотники и очистить все лампы и контакты.

    Указатель поворота ВАЗ 2107 мигает гораздо реже из-за неисправности реле указателя поворота. Как правило, реле живут не один десяток лет, поэтому эту причину можно рассматривать как исключение.

    Наконец, еще одна причина того, что поворотник быстро мигает - это установка не обычных лампочек с нитью накала, а светодиодных. Светодиодные лампы имеют совершенно разное сопротивление, поэтому их установка тоже может вызвать частое мигание индикатора.

    Если все эти варианты не подходят вашему корпусу, если лампочки новые, контакты чистые, реле цело, предохранители целы, вам не повезло, потому что проблема в самой проводке. Если вы не электрик, то самостоятельно справиться с этой неприятностью у вас не получится - обратитесь в автосервис.

    Надеемся, что смогли помочь вам решить проблему, почему указатель поворота часто мигает. Читайте больше наших статей, расширяйте свои знания, ведь ремонт авто - это просто.

    Заменил угловой переключатель, он плохо работает. Включаю поворот (вправо-влево), один раз моргает, 2 раза звук есть, но уже без моргания поворотника нет ни звука ни моргания на 3-м и вперед. Снова разбирал и ставил несколько раз. Сигнализация безупречная; предохранители тоже в порядке.

    В схему питания поворотников ВАЗ 2114 входят подрулевой переключатель, реле, предохранитель, сигнальный ключ, лампы и проводка.

    Каждый из этих элементов выполняет свою функцию. Выключатель обеспечивает питание необходимых ламп. Дополнительно напряжение может подаваться через аварийную кнопку, минуя выключатель. Для защиты проводки от возможного короткого замыкания в проводке поворотников в схему включены предохранители.

    Реле отвечает за прерывание горения ламп, то есть этот элемент обеспечивает мигание поворотников. Кроме того, дает возможность определить исправность всех светильников.Если перегорит хотя бы одна лампа, частота мигания всех поворотников, а также контрольной лампы на панели приборов увеличится вдвое.

    Если после замены подрулевого переключателя возникли проблемы с работой данной световой сигнализации, то в этом случае виновато одноразовое срабатывание лампы этого реле.

    Здесь все просто - если был неисправен переключатель, то поворотники либо вообще не работали, либо работали в одном режиме, например, правый поворотник моргал, а левый - нет.

    Пропадают и предохранители

    , потому что если бы они перегорели, то в схему не подавалось бы питание, то есть вообще не работали витки.

    Реле - деталь не дорогая, поэтому заменить ее проще, чем отремонтировать.

    И все же перед заменой этого компонента рекомендуется сначала проверить его работоспособность. Для этого вы можете позаимствовать этот элемент у другого автомобиля или установить реле на другой автомобиль.

    Замена проста. На ВАЗ 2114 этот элемент находится в блоке предохранителей.Под крышкой этого блока нанесена схема расположения всех предохранителей и реле, на ней легко найти нужный элемент.

    Если схемы нет, то определить, что нужно, несложно - она ​​находится в верхнем ряду, второй слева. У него нет крепления, он просто устанавливается заглушками в разъемы.

    Стоит отметить, что для покупки и установки на автомобиль необходимо только реле, рекомендованное производителем, в данном случае модель 493.3747. Возможна установка аналогов, которых сейчас на рынке много, но сначала следует поинтересоваться рабочими параметрами, обычно применяемыми к корпусу. В случае вышедшего из строя и приобретенного элемента характеристики должны полностью совпадать.

    Осталось только установить новый элемент в блок предохранителей и проверить работоспособность поворотников.

    Фонари поворота должны быть исправны в любом автомобиле. Этот тип оптики позволяет другим участникам дорожного движения знать о ваших намерениях при маневрах, поэтому выполнение поворотов сильно влияет на безопасность.Что делать, если не аварийный ВАЗ 2114, как выявить проблему и заменить лампы? Об этом читайте ниже.

    Возможные неисправности: признаки и причины


    Если не умеете, то ничего сложного в этом нет - нужно просто замкнуть контакты, но сейчас не об этом.

    По каким признакам можно определить проблемы с включением света поворота:

    1. Поворотник включается, но не работает.Неисправность такой схемы может быть вызвана неисправностями реле-прерывателя.
    2. Не работает источник света указателя поворота. При такой проблеме на приборной панели автомобиля указатель поворота будет загораться чаще обычного.
    3. Сигнал срабатывает, но не выключается. Суть проблемы - неисправность переключателя, расположенного под рулем авто.
    4. Источник света в оптике мигает чаще обычного. Судя по всему, вышла из строя одна из ламп, установленных по углам.Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фарах или контактах в блоке с элементами безопасности.
    5. Фонари в углах горят, но намного тусклее, чем обычно. На практике эта проблема обычно возникает после установки в фары несоответствующих осветительных приборов (ламп). Возможно проблема в контактах.
    6. При включении ПО реле громко щелкает. Причину следует искать в плохих или поврежденных контактах на колодке, может выйти из строя само реле.
    7. Часто неисправность кроется в перегоревании предохранительного устройства. Это приводит к замыканию в программном обеспечении, и часто эта проблема проявляется в задней оптике. Специалисты называют это место «болезнью» не только модели 2114, но и других ВАЗов. Со временем контакты окисляются, что приводит к образованию коррозии и короткого замыкания (видео снял Владислав Чиков).

    Как проверить светильники в Четырке?

    Порядок проверки следующий:

    1. Для начала нужно убедиться, что у вас исправный предохранитель.Блок предохранителей расположен в моторном отсеке, в отсеке между двигателем и лобовым стеклом, напротив сиденья водителя. Отогните защелки и снимите крышку, после чего внимательно осмотрите ее изнутри. В нем есть схема, которая поможет разобраться, какой предохранитель отвечает за работу того или иного оборудования.
      Извлеките предохранитель, отвечающий за работоспособность программного обеспечения, и внимательно осмотрите его - если предохранитель оплавился или поврежден внутри, то предохранитель необходимо заменить.Но даже при отсутствии видимых повреждений в гнездо снятого предохранителя нужно вставить другой с соответствующим номиналом.
    2. Если это не помогает восстановить ПО, то проверьте реле, оно находится в том же блоке. Как правило, на угловом реле есть значок; нужно вытащить и заменить на рабочий. Для этого необязательно покупать новое реле, нужно вытащить другое работающее устройство и установить его. Если аварийная ситуация и программное обеспечение не работают, продолжайте тест.
    3. Теперь нужно провести диагностику лампочек, но такая проверка потребуется, если не работает только часть витков. Откройте капот или багажник и снимите защиту фар, затем снимите источники света с сидений. Вместо снятой лампы установите заведомо исправное устройство и проверьте, как оно работает. При отсутствии изменений идем дальше.
    4. Необходимо проверить целостность электрических цепей. Для этого вам понадобится контрольная лампа с подключенными к ней двумя проводами. Один конец нужно подключить к минусу АКБ или корпусу «четверки», а второй провод подключить к контакту диагностируемой цепи.
      Если в результате подключения лампа начинает гореть, это указывает на исправный участок проверяемого провода. Аналогично проверяются и остальные схемы. Если вы найдете место, где нет тока, то это указывает на неисправность между проверяемым местом и последней точкой, где было напряжение. Поврежденные провода необходимо заменить.
    5. Также нужно проверить качество контактов на всех цепях. Проверить контакты в монтажном блоке, на основании в оптике автомобиля, на кнопке включения света и подрулевом переключателе.Часто причиной неисправности является именно окисление, такие контакты необходимо чистить или заменять.

    Фотогалерея «Поворотные разломы»

    Инструкция по ремонту и замене самостоятельно

    Перед тем, как снимать и заменять вышедшие из строя осветительные приборы на белые или желтые, необходимо выключить зажигание и аккумулятор. Это позволит избежать короткого замыкания. Работы по замене необходимо проводить в перчатках, чтобы не испачкать стеклянные колбы.

    Как поменять лампы в ПО:

    1. Для начала нужно отсоединить от оптики разъем с подключенными проводами.
    2. Затем наконечник пружины отпускается.
    3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Снимите блок источника света с сиденья.
    4. Неисправные лампы заменить; сборка производится в обратной последовательности.
    5. Что касается репитера, то для замены снимаем его корпус с места посадки вместе с резиновой прокладкой, примерно на полсантиметра вперед.
    6. Снимите заднюю часть устройства с места установки.
    7. Полностью снимите повторитель, затем отсоедините вилку проводов и снимите прокладку. После этого саму прокладку необходимо установить на новый репитер.
    8. Теперь осталось снова соединить вилку с проводкой и установить репитер обратно.

    Инструкция к штатному ЭБУ ВАЗ 2114. Боковые ЭБУ на ВАЗ, ЛАДА (инжектор). Установка компьютера на автомобиль ВАЗ с двигателем, оборудованным Эсуд

    Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство - незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

    Как устроен бортовой компьютер автомобиля

    Основная задача компьютера - сообщить технические характеристики автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключается к электронному блоку управления через специальную диагностическую линию связи (K-Line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе системы его подача, расход тепла, частота оборотов в минуту и ​​др. Важные данные.

    Бортовой компьютер ВАЗ В большинстве случаев устанавливается на панели приборов, поверх центральных дефлекторов воздуха. В тех машинах, где он не установлен, на этом месте есть пластиковая пластина. Стандартный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию роскоши.

    Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное не ошибки чтения. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

    Есть устройства, по типу напоминающие навигатор. Они, как правило, хоть и более экономичные устройства, но их функции не так широки. Поэтому покупка таких устройств нецелесообразна.

    Основные настройки

    Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

    • скорость автомобиля;
    • объем оставшегося в баке топлива;
    • времени, проведенного в пути;
    • Частота вращения двигателя
    • ;
    • расход топлива;
    • величина нагрева двигателя;
    • температура в салоне;
    • расстояние, которое автомобиль может проехать на оставшемся топливе;
    • расстояние, которое проехала машина;
    • напряжение в бортовой электросети;
    • величина нагрева теплоносителя;
    • расположение дроссельной заслонки;
    • общий воздушный поток;
    • Коды ошибок
    • и их расшифровка;
    • средний расход топлива автомобиля;
    • сколько топлива израсходовано на текущую поездку;
    • пройденных путей за проезд в километрах;
    • средняя скорость;
    • другие полезные данные.

    Очень полезными функциями обладает сигнализация бортового компьютера. Из названия уже видно, что он дает сигнал, опередивший автовладельца ошибку и неисправности, например:

    • перегрев двигателя;
    • перезарядка или недостаточный заряд аккумулятора;
    • низкий уровень топлива;
    • и некоторые другие.

    Цена бортовых компьютеров на ВАЗ зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.Есть бортовые компьютеры, включенные в расположение приборов, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускают компании Gamma, Multitronics.

    При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Не всегда информация производителей о том, что компьютер приходит ко всем электронным системам управления, верна.

    СХЕМА ПОДКЛЮЧЕНИЯ БОРТОВОГО КОМПЬЮТЕРА НА ВАЗ 2114

    Установка бортового устройства не займет много времени и сил, специалист потратит меньше трех минут. Если хотите, поставьте компьютер сами. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

    Выше описаны все положительные возможности рассматриваемого устройства, но оно того стоит больше, чем они. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

    1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходимо контролировать температуру охлаждающей жидкости.
    2. Сушка и прогрев свечами перед запуском двигателя.
    3. При желании можно сменить сорт бензина, например, с 95 на 92 или наоборот, у него появится возможность сбросить настройки и регулировки электронного блока управления. Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытывал большую нагрузку.
    4. Функция считывания ошибок - своевременное информирование о техническом состоянии автомобиля, неисправностях датчиков или других элементов.
    5. И многие другие важные и полезные функции.

    На что он способен? Какие функции у вас есть? Какие возможности есть? Можно диагностировать автомобильную систему? Может показывать температуру наружного воздуха и т. Д.?

    Вы купили ВАЗ 2110 с штатным бортовым компьютером и у вас наверняка возникли вопросы. Ответы на них можно найти в машине по эксплуатации машины.Но…

    1. Либо сервис работает в сервисе, который эту книгу не выдавал.

    2. Или вы купили машину с рук, а предыдущий хозяин потерял эту книжку.

    Поэтому мы решили написать для вас эту статью.

    Может показывать температуру наружного воздуха?

    Может если стоит соответствующий датчик. Только на заводе не устанавливается. Поэтому ставить надо самому.

    Диагностирует ли автомобиль автомобиль?

    Не переключает штатный БК на ВАЗ 2110 с более сладким переключением.Почему?

    Скорее всего, кожух перерезал проводку переключателя. Я стер с нее защитный слой, поэтому он закрывается. Необходимо его осмотреть и устранить неисправности.

    Часто с бортовым компьютером ВАЗ 2110 происходят и другие странности. Например, показывает повышенный расход топлива. Или наоборот не показывает средний и мгновенный расход, скорость и т.д. Иногда он болеет, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

    И если завод вас устраивает, то ниже вы найдете его описание.

    Описание штатного бортового компьютера ВАЗ 2110

    Устанавливается на место установки часов в старых отечественных моделях. Он способен определить:

    • сколько времени прошло с начала поездки
    • какой расход топлива
    • с какой умеренной скоростью вы двигаетесь
    • сколько примерно вы можете проехать на оставшемся топливе
    • температура воздуха на улица (мы говорили выше, что для этого необходимо поставить соответствующий датчик)

    Кроме того, он еще может показывать время, а в него встроен будильник.

    Foreway бортовой компьютер ВАЗ 2110 представляет собой дисплей , по бокам которого расположены шесть кнопок .

    1. Левый верхний

    Поочередно щелкайте по нему, и на экране появится:

    • текущее время
    • будильник (если вы его установили)
    • сколько вы в движении

    2. Слева посередине

    Последовательно нажимайте на нее и видите:

    • мгновенный расход топлива
    • средний расход топлива
    • летний расход в литрах

    3.Левый Нижня

    Нажмите поочерёдно, если хотите посмотреть:

    • средняя скорость
    • сколько можно проехать до остатка топлива
    • сколько градусов за окном

    Начнем с того, что установить бортовой компьютер в штатное место на ВАЗ 2114 и другие модели Самар не так уж и сложно. В установке бортового компьютера в принципе нет жгутов с проводами и гайками (если, конечно, к вам в машине никто не пробовал и ничего не менял).Знающий человек выставит вам бортовой компьютер на какие-то 2 минуты, так что не стоит бояться рук на ногах и вперед с песней =).

    Зачем вам бортовой компьютер?

    В прошлых статьях мы уже говорили, что это нужно и какие. Но позволю себе повторить, чтобы вы четко осознавали все преимущества существования побочного компьютера, и потребителей, наверное, нет, разве что трата денег на покупку и все.

    Взять, к примеру, бортовой компьютер Staff 115 × 24. Имея в наличии данную модель, вы можете:

    1. установить температуру запуска вентилятора радиатора; Эта функция очень полезна, например, в зимний период времени, когда можно контролировать температуру охлаждающей жидкости, тем самым контролировать температуру радиатора печки.
    2. очень помогает функция сушки и подогрева свечей перед запуском двигателя.
    3. функция сброса настроек и регулировок нужна для перехода на бензин с более высоким или низким октановым числом (от 92 до 95 и наоборот), эта функция также нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
    4. возможность считывать ошибки позволяет следить за состоянием автомобиля, вовремя менять неработающие датчики, элементы.

    Инструкция по установке бортового компьютера

    В этой статье мы рассмотрим процесс установки дополнительного компьютера Prestige с функцией диагностики и чтения ошибок.

    Для работы нам понадобится:

    • Отвертки
    • Бортовой компьютер
    • ,
    • длина провода 1М.

    Снимаем заглушку на центральной торпеде и ищем в ней 9-контактную колодку проводов.Эта обувь должна быть на всех автомобилях нашей модели. Осталось только подключить блок к компьютеру и все, а нам нужно провести линию.

    Как провести линию?

    1. Берем наш провод и устанавливаем во второй контакт нашей колодки.
    2. Противоположный конец провода закидываем под панель приборов внизу на диагностическую площадку (для удобства можно отписать правую боковую панель).
    3. Перерезав провод к диагностической колодке, подключите ее к гнезду «М», если у вас колодка Евро-2 или в 7 розетку, если у вас колодка Евро-3 (очень часто бывает, что диагностическая колодка на Евро-3 устанавливается на опоры автомобиля вверх, считайте)
    4. Теперь подключите бортовой компьютер, вставьте в штатное место и проверьте.

    Для более полного и наглядного представления работы представлена ​​схема.

    Что делать, если под панелью приборов нет колодок для бортового компьютера?

    В этом случае остается только собрать новый блок: купить 9-контактный блок и отнести к нему по следующей схеме:

    • Сигнал расхода топлива (зеленый провод)
    • зажигание (оранжевый провод)
    • + 12 Вольт (красный / белый провод) красный провод с белой полосой
    • масса (черный)
    • Датчик скорости
    • (коричневый провод)
    • 6к линия (чаще всего серый или черный провод)
    • немой (зеленый / красный провод) Зеленый провод с красной полосой
    • подсветка (белый провод, или можно взять габариты кнопки)
    • датчик уровня топлива (розовый)

    Ошибки при подключении / работе бортового компьютера

    Ошибка: «Нет связи с контроллером» или «кластер к линии».

    Эта ошибка указывает на то, что линейное соединение не подключено или произошел контакт. Проверить провод по схеме, описанной выше. Скорее всего слетел контакт с диагностической колодкой.

    Ошибка: неверные показания датчика температуры прямоугольной формы.

    Если у вас температура за бортом -40, это говорит о том, что обрыв провода произошел на датчике температуры, либо такого датчика нет вообще. Если температура например -25, а на улице только -10, то датчик нужно заменить на добро.

    Инструкция по эксплуатации бортового компьютера ВАЗ-2114

    Компьютер на сегодняшний день является обычным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве автомобилей. Конкретнее говорится о водителях автомобиля, компьютере или, как вы с ним знакомы, бортовой компьютер стал незаменимым для каждого из них, потому что только с ним вы можете взять под контроль работу большинства агрегатов.

    Видео о работе нештатного БК на ВАЗ-2114:

    Если говорить об автомобилях российского производства, то первенец в семействе АвтоВАЗов именно ВАЗ-2114 монтировал бортовой компьютер прямо с завод, который смог уведомить водителя обо всех происходящих событиях, как за пределами пути, так и в салоне.Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, и разберем краткую инструкцию к нему.

    Причины установки БК в автомобиль

    Штатное место в панели приборов для бортового компьютера. На фото стоит вилка.

    Бортовой компьютер первой версии, установленный на ВАЗ-2114, даже имел некоторые функции, однако с легкостью следил за основными параметрами автомобиля:

    • Контроль уровня топлива и его расчет количества пройденных километров - эта функция позволяет водителю принять решение о заправке.
    • Контроль температуры охлаждающей жидкости - эта функция исключает перегрев двигателя за счет своевременного информирования водителя.
    • Диагностика отдельных узлов автомобиля - позволяет с максимальной точностью, а главное мобильностью обнаруживать и устранять возникшие проблемы.
    Подробнее о функциях бортового компьютера

    Бортовые компьютеры ВАЗ-2114 способны отображать на рабочем экране следующую информацию:

    • Мгновенная производительность двигателя, его обороты, температура, соответствие действительности и средний расход топлива.
    • Информация о пробеге автомобиля, времени в пути.
    • Возможность безошибочно считывать ошибки, возникшие в системе, что позволит сразу определить, стоит ли устранять неисправность в автосервисе или можно все исправить своими руками.

    Современные бортовые компьютеры типа Multitronics - C340 и аналоги также способны:

    • Контролировать и информировать водителя о следующем техническом осмотре, страховать автомобиль, тем самым выполнять функцию организатора.
    • Самостоятельно изменять параметры вентилятора, изменять уведомления о достаточной механизации температуры прогрева.
    • Есть возможность подключить парктроник.

    Обратите внимание, чтобы активировать обе другие расширенные функции в вашем BC, может потребоваться прошивка.

    Принцип работы БК на ВАЗ-2114

    Нестандартный бортовой компьютер

    Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает , обрабатывает и при необходимости уведомляет о наличии неисправностей.Функция оповещения происходит на экране специального значка и подачи определенного звукового сигнала.

    Краткое руководство пользователя

    Руководство для обычного бокового компьютера находится здесь 2113-2115 (формат Word).

    Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, есть свое руководство пользователя, а если его нет в бумажном варианте, то его легко найти в Интернете, просто чтобы узнать марку и модель автомобиля. Устройство. Несмотря на то, что вариантов и моделей много, базовый функционал у них в принципе схож.


    Показания бортового компьютера.

    • Если вы просто собираетесь купить БК, то вам необходимо знать, подходит ли конкретная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
    • Лучше, прежде всего, при ознакомлении с бортовым компьютером обратить внимание на символы аварийных команд и визуальные пиктограммы, появляющиеся на дисплее.
    • Обратите внимание на расположение кнопок и правила работы с ними, чтобы оперативно реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля - прим.).
    Коды ошибок ВАЗ-2114

    Так как ЭБУ на всех ВАЗ-2114 похож или, по крайней мере, похож, то напишите заранее, а уж тем более запоминать их нет смысла, благо некоторым модели способны не только вывести это на экран, но и озвучить все имеющиеся в автомобиле проблемы.

    Лучшим вариантом определения и уточнения неисправностей будет распечатанный вариант кодов ошибок на ВАЗ-2114. Вы можете взять их на официальных сайтах заводов производителей БК для ВАЗ-2114, и ниже мы представим вам самые частые ошибки, которые встречаются на «четырнадцатом»:

    Код Описание
    0102, 0103 Неверный уровень сигнала индикатора контроля расхода воздуха.
    0112, 0113 Сигнал индикатора температуры воздуха на впуске необходим для замены элемента.
    0115-0118 Неверный сигнал элемента измерения температуры Co. - Требуется замена датчика.
    0122, 0123 Помехи или некорректный сигнал контрольного индикатора положения дроссельной заслонки - элемент желательно заменить.
    0300 Бортовой компьютер (БК) выявил случайные или множественные проходы зажигания - в этом случае автомобиль не может заводиться сразу.
    0201 - 0204 Зарегистрирован обрыв в цепи управления форсунками.
    0325 В бортовом компьютере зафиксирован кластер в цепи детонационного устройства.
    0327, 0328 Поломка датчика детонации необходима для замены прибора.
    0480 Неисправен вентилятор охлаждения - нужно заменить элемент.
    0505–0507 Имеются сбои в работе регулятора холостого хода, влияющие на количество оборотов (ниже или выше).Если возникает этот код, необходимо заменить регуляторы.
    0615–0617 В процессе диагностики выявлены защелки или замыкания в цепи реле стартера.
    230 Данный код ошибки означает поломку реле топливного насоса - прибор необходимо как можно скорее заменить.
    1602 Это один из наиболее часто встречающихся кодов при диагностике БК на предмет неисправности. Означает исчезновение напряжения бортовой сети на электронном блоке управления.
    Что делать, если БК перестал работать

    Бывает, что БК перестает работать или информация, которую он должен передать и проанализировать, не передается. В первую очередь необходимо обратить внимание на целостность электрической цепи. А именно предохранитель F3 отвечает за его работоспособность, затем проверяет целостность проводов, идущих к блоку диагностики, и обеспечение его питания. Подключить бортовой компьютер к системе ВАЗ-2114 вы можете в этой статье.

    Описывать процесс ремонта текущего компьютера бессмысленно, потому что такие устройства не часто ломаются и мало обслуживаются, поэтому имеют технически сложные механизмы, требующие профессиональных инструментов и навыков.

    carfrance.ru.

    Штатный БК на ВАЗ 2114: зачем он нужен и как пользоваться

    Прошло время, когда слово компа вслух произносило единицы людей. Сегодня это устройство доступно почти в каждом доме и стало обычным устройством в автомобильной технике.Он стал незаменимым помощником для водителей, так как взял на себя выполнение функций по работе большинства агрегатов современных автомобилей.

    Полный БК на ВАЗ 2114

    Назначение и основные функции

    Таким устройством оснащаются автомобили российского производства. Так, например, штатный бортовой компьютер ВАЗ 2114 стал первенцем в семействе автомобилей Вазовский. Если мириться с простыми словами, то это автомобильный справочник на колесах.Ему нужен водитель, чтобы знать, что происходит как внутри машины, так и снаружи.

    Зачем устанавливать в автомобиль

    Бортовой компьютер ВАЗ 2114 первых версий выполнял некоторые функции, это были:

    • Контроль наличия запаса топлива на транспортном средстве и расстояние, которое можно преодолеть на нем. Это поможет водителю вовремя принять правильное решение о дозаправке или прекращении движения;
    • Следит за рабочей температурой охлаждающей жидкости в двигателе и способствует предотвращению его перегрева.

    Используйте более дорогие версии компьютеров, позволяющие диагностировать отдельные узлы и агрегаты машин.

    Они наделены способностью расшифровывать коды неисправностей, которые отображает контроллер, что позволяет водителю:

    1. Быть своевременно информированным о проблемах, возникших в той или иной системе машины, и правильно на них реагировать. Устранение проблемы в «зародыше», исключает дорогостоящий ремонт;
    2. Получите экономию от эксплуатации автомобиля.
    О его функциях

    Боковые ЭВМ ВАЗ 2114 наделены и выполняют такие основные функции:

    1. Отражают информацию о том, какие индикаторы имеют мгновенные параметры;
    2. Вывод в информационную панель текущей информации;
    3. Сообщаются параметры маршрута. Под ними понимают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
    4. Возможность считывать коды ошибок и диагностировать мотор автомобиля.Это позволяет без долгих консультаций со «специалистами» получать информацию обо всех проблемах силового агрегата.

    Некоторые модели имеют дополнения к основным функциям, среди которых могут быть:

    • Информация о сроках следующего обслуживания машины;
    • Некоторые настройки основных функций;
    • Контроль периода страхования;
    • Наличие функции органайзера;
    • Возможность установки параметров, при которых можно будет включить вентилятор в системе охлаждения.

    Дополнительные возможности могут быть установлены на любой БК (обратитесь к специалисту и умрете)

    По принципу работы таких систем

    Карбюраторные машины ВАЗ 2109 оснащены приборами с функциями маршрутизатора. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей потребовала применения устройства совершенно иного типа. Большая часть его функциональных действий возложена на диагностику и управление работой практически всех устройств и систем автомобиля.

    В основу работы БК ВАЗ 2114 положен и имеет следующий принцип действия:

    1. Поступление сигналов с датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность вносить коррективы в другие системы. ;
    2. Обработка сигналов от систем, не управляемых контроллером. В случае возникновения нештатных ситуаций на информационном табло отображается соответствующий значок и подается звуковой сигнал.

    Как пользоваться такими приборами: краткая инструкция

    К установленным приборам прилагается инструкция на штатный бортовой компьютер ВАЗ 2114.Он подробно информирует об этом и инструктирует владельцев машин о том, что нужно сделать так или иначе. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для грамотного использования необходимо:

    • Маршрутный компьютер - это очень сложные электронные устройства, наделенные более 500 различными функциональными задачами. Все это требует внимательного изучения этого устройства. В этом помогает инструкция по эксплуатации. Он хорошо изучен с включенным информационным табло;
    • Больше всего внимания при обучении следует уделять значкам и символам аварийных бригад.
    • На панели приборов есть кнопки, которыми управляет работа БК ВАЗ 2114. Необходимо изучить и запомнить правила работы с ними.

    При выборе таких устройств особых требований к ним нет. Выбранная модель должна поддерживать программы для ЭБУ ВАЗ 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах на эти товары можно найти еще меньшую цену.

    Немедленно отображать все возможные коды ошибок на информационном табло не имеет смысла.Они не нужны, как в школе наизусть. Мы живем в век онлайн-технологий, находим обозначения этих кодов ошибок, распечатываем и берем с собой в автомат. В случае, если вы увидите персонажей на информационном табло, вы сможете быстро принять правильное решение. Продолжайте движение или обратитесь в службу технической поддержки. К сожалению, бывают случаи, когда бортовой компьютер по ошибке выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор.Никто не застрахован от неисправности электроники, но в большинстве случаев табло сигнализирует о достоверной информации.

    Ниже приведены основные возможные коды ошибок на этом аппарате:

    • 2 - превышено напряжение питания;
    • 3 - проблемы с датчиком уровня топлива;
    • 4 - неисправность датчика, контролирующего температурный режим мотора;
    • 5 - неверный сигнал датчика температуры наружного воздуха;
    • 6 - сигнал перегретого мотора;
    • 7 - слишком низкое давление в системе смазки автомобиля;
    • 8 - Проблемы с тормозной системой;
    • 9 - вспомогательный аккумулятор.

    Вы должны реагировать на коды 4, 6 и 8, которые необходимо удалить, и только после этого продолжить работу. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием клавиши суточного пробега.

    Что делать, когда перестает работать БК

    Иногда бывает, что не работает бортовой компьютер. Что в этом случае советуют специалисты? В первую очередь нужно определиться с видом неисправности устройства. Если он совсем не подает «признаков жизни», нужно проверить предохранитель F3, который установлен в цепи питания процессора ВАЗ 2114.Если замена не произвела «оживления» в его работе, проверьте соединительные разъемы.

    Описывать суть процесса ремонта столь сложного электронного изделия нет смысла, так как для этого, помимо наличия необходимых устройств и инструментов, необходимо иметь дополнительное образование в области электроники. .

    autovaz-2114.ru.

    Бортовой компьютер на ВАЗ 2114

    Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство - незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

    Вернуться в категорию

    Как устроен бортовой компьютер автомобиля

    Основная задача компьютера - информировать о технических характеристиках автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключается к электронному блоку управления через специальную диагностическую линию связи (K-Line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе системы его подача, расход тепла, частота оборотов в минуту и ​​др. Важные данные.

    Бортовой компьютер ВАЗ В большинстве случаев устанавливается на панели приборов, над дефлекторами центрального кондиционера. В тех машинах, где он не установлен, на этом месте есть пластиковая пластина. Стандартный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию роскоши.

    Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное не ошибки чтения. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

    Есть устройства, по типу напоминающие навигатор. Они, как правило, хоть и более экономичные устройства, но их функции не так широки. Поэтому покупка таких устройств нецелесообразна.

    Вернуться в категорию

    Основные настройки

    Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

    • скорость автомобиля;
    • объем оставшегося в баке топлива;
    • время нахождения в пути;
    • частота вращения двигателя;
    • расход топлива;
    • величина нагрева двигателя;
    • температура в салоне;
    • расстояние, которое автомобиль может проехать на оставшемся топливе;
    • расстояние, которое проехала машина;
    • напряжение в бортовой электросети;
    • величина нагрева теплоносителя;
    • расположение дроссельной заслонки;
    • общий воздушный поток;
    • коды ошибок и их расшифровка;
    • средний расход топлива автомобиля;
    • сколько топлива израсходовано на текущую поездку;
    • пройденный путь для проезда в километрах;
    • средняя скорость;
    • другие полезные данные.

    Очень полезными функциями обладает сигнализация бортового компьютера. Из названия уже видно, что он дает сигнал, опережающий автовладелец и неисправности, такие как:

      перегрев двигателя
    • ;
    • перезарядка или недостаточная зарядка аккумулятора;
    • низкий уровень топлива;
    • и некоторые другие.

    Цена бортовых компьютеров на ВАЗ зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.Есть бортовые компьютеры, включенные в расположение приборов, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускают компании Gamma, Multitronics.

    При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Не всегда информация производителей о том, что компьютер приходит ко всем электронным системам управления, верна.


    СХЕМА ПОДКЛЮЧЕНИЯ БОРТОВОГО КОМПЬЮТЕРА НА ВАЗ 2114

    Установка бортового устройства не занимает много времени и сил, специалист потратит меньше трех минут. Если хотите, поставьте компьютер сами. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

    Выше описаны все положительные возможности рассматриваемого устройства, но оно того стоит большего. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

    1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходимо контролировать температуру охлаждающей жидкости.
    2. Сушка и прогрев свечами перед запуском двигателя.
    3. При желании можно сменить сорт бензина, например, с 95 на 92 или наоборот, будет возможность сбросить настройки и регулировки электронного блока управления. Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытывал большую нагрузку.
    4. Функция считывания ошибок - своевременное информирование о техническом состоянии автомобиля, неисправностях датчиков или других элементов.
    5. И много других важных и полезных функций.

    Вернуться в категорию

    Как установить самому?

    Для самостоятельной установки устройства вам понадобятся:

    • Набор отверток;
    • провод около метра.

    Бортовой компьютер устанавливается в такой последовательности.

    1. Снимите заглушку на центральной панели приборов.
    2. Найдите девятиконтактный блок с проводами.
    3. Зафиксируйте провод во второй контактной площадке.
    4. Другой конец провода опущен под панель приборов.
    5. Найдите диагностический блок.
    6. Определите тип диагностической колодки. Вот 2 варианта: Евро-2 или Евро-3.
    7. Вставьте второй конец провода в гнездо «M» для первого варианта колодки или в седьмое гнездо для второго.
    8. Подключаем бортовой компьютер ВАЗ.
    9. Установите в штатное место.
    10. Проверить правильность установки.

    Детально на ВАЗ 2114 Инструкция по установке и схеме, входящая во все модели бортовых компьютеров, значительно облегчит задачу. Бывают случаи, когда под панелью приборов нет колодок для бортового компьютера. Затем необходимо приобрести новый девятиконтактный блок и установить его в автомобиль.

    При установке бортового компьютера, а также в процессе эксплуатации устройство может сообщать об ошибках, указывающих на поломку или некорректную работу.Ошибки «Крушение K-Line» или «Отсутствие связи с контроллером» информируют об отсутствии контакта или о том, что провод соединения оборван. Осмотрите провод, соединяющий девятиконтактную и диагностическую колодки, возможно, отошел контакт.

    Датчик температуры за бортом показывает неверные или ошибочные данные. В случаях, когда бортовой компьютер показывает температуру на улице (внешнюю) -50 ° С, это может означать, что провод, подключенный к датчику температуры, оборвался. К тому же может сказать, что такого датчика нет.

    Неисправность датчиков свидетельствует о неверной погодной информации, например, температура воздуха -5 ° С, а прибор показывает -30 ° С. Достаточно просто поменять поврежденный датчик.

    В наше время бортовой компьютер необходим каждому автовладельцу. Помимо того, что с его помощью можно управлять практически всеми техническими системами автомобиля, устройство предупреждает о неисправностях. Своевременный ремонт или замена поврежденного элемента увеличит срок службы автомобиля.

    экспертВаз.ру.

    Инструкция по эксплуатации бортового компьютера ВАЗ-2115

    Автомобили российского производства оснащены компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно рассматривать как некий электронный справочник как автомобиль. Это необходимо водителю для того, чтобы понимать, в каком состоянии находится его машина, а также какие неисправности в ней появились.

    Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

    1. Контроль количества залитого в бак топлива.
    2. Примерный расчет расстояния, которое можно проехать на оставшемся топливе.
    3. Отслеживание температуры охлаждающей жидкости в моторе, а также предотвращение его перегрева.

    Современный бортовой компьютер на ВАЗ-2115 предназначен для:

    • передачи информации по индикаторам «в режиме онлайн»;
    • отозвана информация на информационной панели;
    • отображение параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т. Д.;
    • Диагностика состояния двигателя с последующим выводом ошибки на экран бортового компьютера.

    Помимо прочего, в зависимости от комплектации автомобиля на его бортовой компьютер могут поступать следующие данные:

    • информация о времени следующего технического обслуживания автомобиля;
    • информация о необходимости корректировки некоторых функций автомобиля;
    • предупреждение о необходимости продления страхового полиса;
    • информация от организатора;
    • параметры, при которых вентилятор будет автоматически включаться в системе охлаждения.

    Принцип работы бортового компьютера

    Автомобили типа ВАЗ-2109 оснащались устройствами, выполнявшими функцию роутеров. Напомним, что это были карбюраторные автомобили. Но ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совершенно другого типа.

    Следовательно, основными функциями бортового компьютера на этих автомобилях являются диагностика, так как в рабочем состоянии работают далеко не все системы автомобиля.

    Принцип работы бортового компьютера на ВАЗ-2115 следующий:

    • прием с помощью блока управления сигналами, их последующая обработка и выдача необходимой информации на дисплей компьютера;
    • возможность внесения некоторых корректировок;
    • обработка сигналов, полученных от систем, не управляемых контроллером. Если в машине возникла ненормальная ситуация, на бортовом компьютере раздастся звуковой сигнал, и на его экране появится информация об ошибке.

    Краткая инструкция по эксплуатации бортового компьютера

    Приобретая автомобиль ВАЗ-2115 в комплекте, Вы получаете инструкцию по эксплуатации бортового компьютера. Подробно описано, как это делать в различных ситуациях. А теперь пора поговорить о том, как использовать бортовой компьютер с ВАЗ-2115. Для этого вам необходимо:

    • изучить инструкции, когда включена информационная панель бортового компьютера. Такое действие необходимо, если БК наделен множеством разнообразных функций, справиться с которыми самостоятельно невозможно;
    • Наибольшее внимание следует уделить символам и значкам, относящимся к аварийным бригадам;
    • Работа бортового компьютера ВАЗ-2115 регулируется с помощью специального пульта с кнопками.Поняв, какие функции выполняет та или иная кнопка, управлять БК станет намного проще.

    Не нужно запоминать всевозможные коды ошибок. Лучше всего просто найти обозначения всех ошибок интернета, где они, кстати, есть в свободном доступе, распечатать их на листе бумаги и постоянно таскать с собой в машине. А когда вы увидите код той или иной ошибки на информационном табло своего компьютера, вам не потребуется много времени, чтобы понять, что именно он имеет в виду, вам просто нужно взглянуть на напечатанный ранее список.

    Практически все современные автомобили оснащены бортовым устройством. Это устройство дает машине множество полезных функций. С его помощью можно узнать суточный пробег автомобиля, мгновенный расход топлива, температуру воздуха, запас топлива в баке. Среди других функций - дополнительные параметры работы - расход воздуха, положение коленчатого вала и заслонки и т. Д. Данные.

    Однако наиболее полезной функцией бортового или маршрутного компьютера является предоставление информации об ошибках.Устройство может узнать номер ошибки, возникающей при работе двигателя, и вывести его на экран без дополнительной диагностики. Это позволяет устранить неисправности, избежав платной диагностики или непредвиденного ремонта.

    Некоторые модели машин, выпущенные с завода, не имеют этого полезного приспособления, что затрудняет автосервис. Поэтому владельцы стремятся провести тюнинг ВАЗа самостоятельно. Поставить бортовой компьютер на ВАЗ 2110 своими руками особых проблем не будет.При правильном подключении время работы не займет больше часа. В статье будет показано, как установить и настроить устройство на ВАЗ 2110-2111, а также расскажут о модели и ценах на бортовые компьютеры.

    Боковые устройства делятся на несколько типов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства, в зависимости от типа системы питания автомобиля. Дополнительно устройства делятся на стационарные, устанавливаемые только в специально отведенные места, или универсальные, произвольного размера, которые можно поставить в любом удобном месте.

    Между прочим есть устройства, которые подходят только для одной модели. Например ВАЗ 20199, а на ВАЗ 2110 не работает. Это может быть причиной того, почему устройство неправильно отображает данные. Об этом стоит помнить при покупке и покупке бортового компьютера, который можно установить на эти модели.

    Самыми распространенными и удобными приспособлениями на ВАЗ 2110 являются простые 110-х5 гос, цена на которые начинается от 2-3 тысяч рублей. Бортовик совместим со старой панелью и имеет ряд простых функций, таких как информация о расходе топлива, температуре охлаждающей жидкости в баке, примерном запасе хода и пробеге до предстоящего, связанного затем с расшифровкой ошибок двигателя.

    Лучше всего отдавать предпочтение более дорогим инструментам, таким как Omega 168, Orion или Mutltonix. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию автомобиля. И вас не пугает, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, идущих вместе с приборной панелью, упрощая установку, достигает 10-12 тысяч рублей.

    Основные отличия инжектора БК от карбюратора


    Основные отличия БК в зависимости от типа мощности заключаются в возможностях бортовой на ВАЗ 2110.Тип карбюратора самый простой. Основная причина в том, что карбюраторы более механически регулируются, а электронике отводится второстепенная роль. Поэтому его стандартный набор функций крайне мал. Вы можете узнать о:

    • время суток или настроить будильник;
    • текущий и средний расход топлива, а также оборот хода;
    • средняя скорость и режим движения;
    • температура двигателя или сложный воздух;
    • диагностическая информация, позволяющая узнать об ошибке двигателя и расшифровать ее.

    Недостатки инжектора БК



    Некоторые модели ВАЗ 2110 оснащены штатным бортовым компьютером. У данной модели есть ряд недостатков и ограничений. Например, модель слабо взаимодействует с электронным блоком управления (ЭБУ) и не позволяет получать данные через специальный диагностический разъем. Однако с такой проблемой сталкиваются только автомобилисты, бортовой компьютер в государстве. К тому же лечится стандартными заводскими настройками перепрошивки.

    Если БК устанавливается на ВАЗ 2110 отдельно, то его легко можно настроить под себя. При правильном подключении устройство не доставит проблем. Если по-прежнему возникают трудности, например, загорелась контрольная лампа, которая показывает диагностику, что такого кода ошибки не существует.

    Это означает, что контакты бортового компьютера могут сместиться или выйти из строя в электронной системе. Вы должны перезапустить БК или отключить его на несколько минут.Далее повторяем и настраиваем устройство согласно инструкции по эксплуатации.

    • Некоторые модели бортовиков не позволяют читать ошибки;
    • неправильное подключение ЭБУ на ВАЗ 2110 может вызвать ошибки в системе зажигания;
    • показывает неверные значения расхода топлива из-за неисправности датчика расхода воздуха.

    Правила передвижения на автомобиле с инжектором


    Автомобиль, оснащенный инжектором, менее чувствителен к температуре окружающей среды.Однако в сильный мороз инжекторная Лада тоже испытывает трудности с запуском. Необходимо использовать бортовой компьютер с функцией подогрева свечей. Каждый раз, когда температура опускается ниже определенного значения, и автомобиль выключается, проводится специальный подогрев хранилища, позволяющий обеспечить стабильный запуск двигателя.

    Также двигатель на ВАЗ иногда перегревается, что может вызвать неисправность клапана и дорогостоящий капитальный ремонт. Однако это возможно при неисправности системы охлаждения.При необходимости можно активировать функцию тропик для бортового компьютера ВАЗ 2110. При достижении температуры, превышающей указанное владельцем значение, включается вентилятор принудительного охлаждения.

    Плюсы bk

    Установка компьютера на ВАЗ 2110 откроет массу хороших вариантов и имеет огромное количество преимуществ:

    • Наличие бортового компьютера позволяет узнать о потоке хода;
    • умение совмещать компьютер и навигатор;
    • вариант подогрева свечей отключенного автомобиля;
    • возможность проверять ошибки и немедленно их устранять.Замена подшипника, вызвавшего неисправность, значительно дешевле
    • при последующем капитальном ремонте.

    Установка БК на форсунку

    Подключить бортовой компьютер достаточно просто. ВАЗ 2110 предлагает несколько моделей - обычную, занимающую стандартные часы, или универсальную, которая может располагаться по своему усмотрению.

    При необходимости можно установить бортовой компьютер помимо штатного. Это сэкономит место на панели. Например, на ВАЗ 2112 вместо штатной вилки блока CAEO устанавливается сигма или госкомпьютер и разъединение контактов не требуется.Необходимо присоединить три контакта - 12 вольт, K-Line и массу.

    Руководство пользователя



    Дополнительно стоит настроить компьютер на ВАЗ 2110 после того, как все устройства будут установлены. На устройстве, как правило, есть специальный крестик. Эти кнопки помогают настроить инструмент. Например, чтобы подключить датчик уровня топлива к сливу бака, для включения прибора нажмите кнопку диагностики.

    Прибор проанализирует, и после дисплея будет числовое обозначение.Такое количество бензина надо заливать. После компьютер переходит к другому этапу анализа. После его завершения можно заливать полный бак. Полный набор настроек указывается в инструкции по эксплуатации конкретного прибора и делает выбор в пользу желаемых функций.

    Правильная работа



    При правильном подходе установленный БК не доставит проблем. Однако если он показывает недостоверную информацию, то стоит снять бортовой компьютер и проверить его в исправном состоянии.Как снять устройство - понятно. Ведь у него неработающий разъем, соответственно демонтировать его нужно в обратном порядке. Главное помнить, что это хрупкая вещь и ее можно сломать.

    После демонтажа проверить целостность пайки и проводов, устранить обрывы . После этого поместите устройство на место, где оно стояло раньше, и снова насладитесь исправным устройством.

    На ВАЗ-2114 печка дует холодным воздухом. Что делать?

    ВАЗ-2114 - второе поколение легендарной Lada Samara.Автомобиль получил новый облик, но не избавился от старых проблем. В частности, это штатные неисправности отопителя салона. Часто бывает, что на ВАЗ-2114 печка дует холодным воздухом по бокам и на лобовое стекло. Естественно, что с этой проблемой нужно срочно заняться до наступления первых холодов. Итак, давайте разберемся, почему печка дует холодным воздухом на ВАЗ-2114 и как решить эту проблему.

    Термостат

    Это своего рода клапан, который заставляет охлаждающую жидкость двигаться по большому или малому кругу.Служит для быстрого прогрева двигателя. Но также эта деталь связана с отопителем салона. Пока термостат не откроется на «большой круг», плита будет холодной.



    Эта проблема наблюдается не только на холостом ходу. На ВАЗ-2114 печка дует холодным воздухом из-за ненагретой охлаждающей жидкости. Вместе с этим страдает сам мотор, так как он не в своем температурном режиме. Самый оптимальный показатель - 80-90 градусов. Если меньше, то элемент открывается раньше времени или вообще заклинило. В последнем случае он подлежит только замене.Благо новый термостат в Самаре стоит недорого - около 300 рублей.

    Системный воздух

    Это вторая причина, почему печка на ВАЗ-2114 дует холодным воздухом. Также из-за этой проблемы может перегреться сам мотор. Откуда воздух может попасть в систему? Причина - несанкционированная «утечка», которая может произойти при ремонте системы. Так вот, очень часто при замене того же термостата или смесителя на плиту попадает воздух. Как проверить его наличие в системе? В первую очередь обратите внимание на датчик температуры.Но не всегда дает точный результат. Машинка может работать в штатном режиме, но при этом в радиаторе печки будет воздух. Как это определить? Достаточно прикоснуться к резиновым трубкам, идущим к теплообменнику. На ВАЗ-2114 они справа, с пассажирской стороны. Всего в системе печки две форсунки.



    Если при их сжатии чувствуется воздух, то его необходимо удалить.

    Как очистить систему от пробки?

    Решение проблемы довольно простое.Вам следует заехать на холм перед машиной. Чем больше степень подъема, тем лучше. Далее на работающем моторе откручиваем заглушку от расширительного бачка и ждем, пока из системы выйдет весь воздух. По законам физики воздух легче жидкости и имеет тенденцию подниматься вверх. Так что мы создадим для этого самые благоприятные условия. Достаточно трех-пяти минут работы двигателя, чтобы полностью вынуть заглушку из системы. Периодически необходимо подавать газ до 2-3 тысяч оборотов, чтобы создать большее давление для охлаждающей жидкости (чем сильнее вращается коленчатый вал, тем чаще вращается насос).Также рекомендуется сжимать и разжимать воздухозаборник - так мы ускорим процесс выхода кислорода наружу. Но будьте осторожны - температура может достигать 90 градусов. Из соображений безопасности надевайте перчатки.



    Заслонка

    Это еще одна причина, по которой на ВАЗ-2114 печка дует холодным воздухом в ноги и не только. Амортизатор может ослабнуть по нескольким причинам. Значит, может отлететь рычаг управления или отслоиться пена. В последнем случае нужно наклеить новый.Желательно на качественном клее.

    На ВАЗ-2114 печка обдувает холодным воздухом по бокам

    Фото боковых створок смотрите ниже.



    Владельцы автомобилей ВАЗ-2114 часто сталкиваются с подобной проблемой: теплый воздух идет к окну и ногам, а холодный - по бокам. Какова причина? Причина - непродуманное расположение корпуса печки. Эта проблема наблюдалась даже у советских «восьмерок». Итак, патрубки боковых воздуховодов расположены ниже самой заслонки.И как только последняя открывается, в заслонку сразу попадает холодный воздух.

    Трос управления боковым воздушным потоком находится у ног водителя с левой стороны. Если печка дует холодным воздухом по бокам ВАЗ-2114, следует подтянуть трос. Это можно сделать двумя способами:
    • С помощью плоскогубцев, не разбирая заслонку. Подойдя к проблемному месту, прижимаем элемент на несколько десятков градусов.
    • С помощью плоскогубцев. Это более эффективный вариант.Для этого снимите туловище с рычага заслонки и немного затяните. Для удобства рекомендуется частично разобрать консоль. Таким образом вы сможете контролировать герметичность ставен на месте.

    Рычаг

    Если печка дует холодным воздухом на ВАЗ-2114 даже после затяжки троса, стоит проверить состояние самого рычага, открывающего заслонку. Несмотря на толщину металла, он может треснуть. В этом случае заслонка клинья в одном месте.Обычно она слегка приоткрыта. В результате воздух оттуда дует совсем другой температуры. Выход из ситуации - покупка нового рычага.



    Но часто он продается в комплекте с дефлектором. После его замены печка работает как положено. Горячий воздух дует со всех сторон - к ногам, к лобовому стеклу, к центру и бокам. Меньше всего коробит сам демпфер. Причин ее деформации (банальное использование печи на максимум) мало, но исключать эту проблему из списка не стоит.

    Заключение

    Итак, мы выяснили, по каким причинам печка дует холодным воздухом на ВАЗ-2114. Как видите, проблемы могут быть разными. Но прежде чем покупать новые запчасти, нужно точно определить суть проблемы. Возможно, виной всему скопление воздуха. В случае кабеля нет необходимости полностью менять его. Вышеупомянутый способ восстановления его функциональности с помощью простого подъемника. Но неважно, в чем причина, в любом случае ее можно решить своими руками с минимальными затратами.

    Бортовой компьютер ВАЗ 2114 штатная диагностика, инструкция. Подключение бортового компьютера

    В настоящее время большинство автопроизводителей дополняют свои автомобили таким устройством, как обычный бортовой компьютер. Этот блок позволяет автовладельцу в режиме реального времени следить за качеством работы различных систем своего «железного коня». Однако не каждый водитель хочет видеть такие инновационные технологии на борту своего автомобиля. В частности, не всех автомобилистов, передвигающихся по нашим дорогам на ВАЗах, устраивает этот попросту навязываемый АвтоВАЗом гаджет.Однако при желании вы можете самостоятельно снять бортовой компьютер ВАЗ. Да, именно так: для этого не нужно посещать сервисный центр салона. Водитель без труда снимет бортовой компьютер своими руками, потратив немного личного времени.

    Инструкция:

    1. Прежде всего, необходимо досконально изучить инструкцию по эксплуатации автомобиля. В инструкции наверняка есть не только информация по использованию штатного бортового компьютера, но и подробная инструкция по его демонтажу.Если по каким-то причинам там такой инструкции нет, вы можете запросить разъяснения на специализированном форуме, посвященном именно вашей модели ВАЗ. Кроме того, на форуме вы сможете найти много информации и отзывов от самих автомобилистов, которые уже имеют опыт аналогичных работ по снятию бортового компьютера.

    2. Не лишним будет получить консультацию по гарантии у сотрудника салона, в котором была приобретена машина. Дело в том, что отдельные автосалоны могут лишить своего клиента гарантии, если он снимет любое предустановленное оборудование в течение гарантийного срока.

    3. Важно: на автомобилях ВАЗ десятого поколения и Приоры перед разборкой ЭБУ необходимо снять магнитолу. Соблюдайте технику безопасности и перед разборкой магнитолы обязательно снимите отрицательную клемму с аккумуляторной батареи. Вы обесточиваете всю бортовую систему питания, а значит, возможность короткого замыкания будет полностью исключена.

    5. Осторожно потяните корпус радиостанции на себя и вытащите это устройство.С задней стороны осторожно отключите все колодки. Затем, просовав руку в отверстие, где раньше находилась радиостанция, попробуйте нащупать сзади крепления компьютера. Эти крепления необходимо очень осторожно открыть, после чего следует щелкнуть по корпусу гаджета.

    6. Теперь вы можете вынуть бортовой компьютер из слота, в который он был ранее установлен. Не забудьте отсоединить все провода, подключенные к устройству сзади. Если после этого вы не планируете устанавливать новый бортовой гаджет, всю проводку для подключения компьютера следует соединить пластиковой жгутом, а сам проем закрыть обычной пластиковой заглушкой.

    В данной статье мы рассмотрим установку бортового компьютера на автомобили ВАЗ 2109 - 2115, оборудованные системой впрыска топлива. Несмотря на относительно высокую цену, бортовой компьютер - довольно полезная вещь в машине. Он считывает данные с электронного блока управления двигателем и отображает их на дисплее BC. Таким образом, вы можете настроить отображение мгновенного расхода топлива, температуры охлаждающей жидкости, оборотов, скорости, напряжения бортовой сети, остатка топлива в баке, различных сигналов с датчиков форсунок (расход воздуха, положение шагового двигателя) и гораздо более.Кроме того, у них есть функция бортового компьютера, которая полезна для расчета пробега на оставшемся топливе, расчета среднего расхода топлива и других параметров в зависимости от модели. Вы также можете использовать бортовой компьютер для считывания кодов ошибок из памяти контроллера, что облегчает поиск неисправностей и заменяет поездку в сервисную службу для диагностики, что отнюдь не является бесплатным.

    На автомобилях с «высокой» панелью (ВАЗ 2108, ВАЗ 2109) и евро панелью (ВАЗ 2115, ВАЗ 2114) есть место для установки БК, которое закрывается заглушкой.


    Для начала выбираем бортовой компьютер. Можно просто зайти в интернет, набрать интересующий поисковый запрос (что-то вроде «бортовой компьютер на ВАЗ 2109») и выбрать подходящую вам модель по описанию и фото. Хорошие устройства выпускаются под торговыми марками «Мультитроникс», «Государство». Для себя выбрал Multitronics X140. Кстати, сейчас в продаже есть аналогичная модель, но с цветным дисплеем. Рекомендую заказывать устройство через интернет-магазин, на авторынках и в обычных магазинах стоимость этих устройств сильно завышена, иногда в 2 раза.Учитывая, что само устройство недешево (порядка 1500–3000 рублей в зависимости от модели), можно потратить немало денег.

    Суть подключения бортового компьютера установки заключается в следующем. К нему необходимо подключить следующие провода:
    1. Постоянное питание + 12В
    2. Питание, которое появляется при включении зажигания (инициирует запуск БК)
    3. Питание, появляющееся о включении габаритов (позволяет для подавления отображения БК в темноте при включении габаритных огней)
    4.Масса
    5. Подать сигнал с датчика уровня топлива (ДУТ). Некоторые модели BC позволяют обойтись без подключения ДУТ и могут рассчитать остаток топлива в баке путем вычитания израсходованного объема топлива из текущего объема в баке на основе мгновенного расхода (например, Multitronics X140).
    6. Подключите диагностическую линию контроллера K-line.


    Для подключения первых четырех точек в автомобилях с высокой и европанелью имеется 4-х контактный разъем для подключения бортового компьютера.Просто подключите его с помощью переходников, которые идут в комплекте с BC. Если его нет, можно взять 1 балл с прикуривателя, 2-й - с замка зажигания, 3-й - с лампы подсветки прикуривателя, он загорается при включении габаритов и находится рядом с штатным местом под до н.э. Берем много из футляра или от того же прикуривателя. Перед любыми манипуляциями с проводкой автомобиля отключите массу аккумулятора во избежание короткого замыкания и возгорания!

    Сигнал датчика уровня топлива снимается с указателя уровня топлива в соответствии с электросхемой вашего автомобиля.В случае с ВАЗ 2109 провод ДУТ бортового компьютера подключается к розовому проводу с красной полосой, подходящему к 11-му контакту белого 13-контактного кластера устройств.

    Диагностическая линия («К-линия») подключается к разъему «М» диагностического разъема Евро-2, либо к разъему 7 Евро-3 (для новых автомобилей). В ВАЗ 2109 с высокой панелью диагностический блок находится под полкой в ​​ногах переднего пассажира.


    Если датчик температуры окружающего воздуха на длинном проводе идет в комплекте с бортовым компьютером, то сам датчик нужно разместить в левом углу переднего бампера, там влияние температуры двигателя на показания датчика меньше всего.Из салона провод с датчиком можно вывести через отверстие в моторном щите под тросиком спидометра, рядом с ним. Если в автомобиле уже есть датчик наружной температуры (ВАЗ 2115, 2114), датчик из комплекта БК можно использовать для измерения и отображения температуры в салоне, разместив его в кожухе рулевой колонки или в тоннеле рядом с стояночный тормоз.

    Дальнейшие действия по настройке BC, см. Его руководство. Настроить и использовать. В моем случае после установки бортового компьютера я практически перестал пользоваться показаниями комбинации приборов, вся необходимая информация о работе систем автомобиля отображается на дисплее БК.Я заметил, что скорость BC более точно показывает стандартный спидометр, управляемый тросом, так как BC считывает скорость с контроллера, который берет эту информацию с датчика скорости системы впрыска.

    Не так давно на российских машинах все параметры указывались стрелками на панели приборов. По приборам можно было узнать скорость, бак, температуру жидкости в системе охлаждения, зарядку. Но все данные были довольно приблизительными, да и параметров не так уж и много.В последнее время на многих современных легковых автомобилях все чаще стали регулярно устанавливаться более совершенные органы управления, и таких устройств становится все больше. В наше время современные технологии позволяют более точно следить за техническим состоянием автомобиля и вовремя выявить все проблемы в нем.

    Бортовой компьютер

    Назначение бортового компьютера

    Бортовой компьютер в автомобиле - это электронное компьютерное устройство, предназначенное для отслеживания состояния различных компонентов автомобиля и передачи информации владельцу автомобиля.В зависимости от технического оснащения бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может существенно различаться.

    На автомобиль ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Устройство устанавливается на панели справа от комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не оборудованы таким устройством, в приборной панели в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.

    В «родной» для 2114 BC на дисплее видны следующие параметры:

    • Текущее время и дата;
    • Время в пути без остановок;
    • Время в пути, включая остановки;
    • в текущее время;
    • Средний и общий расход бензина за поездку;
    • Пробег по остатку бензина в баке;
    • Сигнал о минимуме топлива в бензобаке;
    • Общий уровень оставшегося топлива;
    • Расстояние поездки;
    • Средняя скорость в пути;
    • Напряжение автомобильной сети;
    • Сигнал при наличии.

    В комплектации «Люкс» установлен бортовой (или маршрутный) компьютер АМК-211501, в который добавлена ​​прошивка, позволяющая проводить диагностику электронной системы управления двигателем (ЭСУД). Но многих владельцев моделей ВАЗ 2113,2114, 2115 не устраивает их ограниченный функционал, и они стремятся установить более совершенный БК с большим набором контролируемых параметров. Их можно понять - сейчас есть много разных моделей от разных производителей.

    Самый миниатюрный БК State X-1M выполнен в виде пуговиц.


    Устанавливается над штатным местом бортового компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций устройства можно отметить:

    • «Плазмер» - прогрев пуском двигателя;
    • «Тропик» - возможность изменять температуру вентилятора и тем самым в жару исключить перегрев двигателя.

    Всего в устройстве 30 функций, а БК стоит около 1000 руб. Более дорогие маршрутизирующие компьютеры устанавливаются в штатное место и более функциональны.На дисплее модели Orion BK-46 одновременно можно увидеть до 7 контролируемых параметров, при этом все данные сохраняются в устройстве при отключенном аккумуляторе. Цена вопроса заказа 2500-2800 руб.

    Одна из самых современных моделей БК для ВАЗ 2114 - «Гамма GF 415Т». Здесь можно наблюдать такие интересные особенности как:

    • Вывести на экран сразу три мультидисплея;
    • Энергонезависимые кварцевые часы;
    • Информирование о необходимости замены масел, свечей и т. Д.

    Контролируемых параметров много, стоимость БК в пределах 4000-4600 руб. Многие системы оснащены звуковыми оповещениями, и такими компьютерами очень удобно пользоваться.

    Подключение

    2114 прост - не требует специальной подготовки или специальной квалификации. Поэтому подключение 2114 можно производить вручную, к каждому устройству должна быть приложена подробная инструкция.

    Принцип подключения всех БУ одинаковый, поэтому давайте подробнее разберемся, как поставить бортовой компьютер в ВАЗ 2114:

    Несколько лет назад электроника в автомобиле была предметом настоящей роскоши, она была доступна только в самых дорогих моделях.

    Но время летит, технологии меняются. Теперь даже самые простые и доступные автомобили имеют в своем арсенале внушительное количество. электронные устройства, обеспечивающие работу буквально каждой системы, отслеживающие состояние машины и ее отдельных компонентов.

    С этой точки зрения модели ВАЗ не отличаются изысканностью и широким набором электроники. Поэтому многие решают установить собственный бортовой компьютер.

    Зачем это нужно?

    Установив бортовой компьютер, вы можете получить устройство, информирующее вас о работе всех систем, причем с завидной точностью.Компьютер считывает параметры, сообщает о возможных неисправностях, помогает предотвратить повреждение до того, как оно приведет к серьезному ремонту.


    Пользу бортовика невероятно сложно переоценить, ведь многие люди решаются установить его на свой ВАЗ 2114. Итак, без помощи дорогостоящего оборудования автовладельцы смогут самостоятельно следить за состоянием автомобиля и реагировать на сообщения компьютера, который проводит регулярную диагностику.

    Что выбрать?

    Ассортимент бортовых компьютеров для ВАЗ 2114 довольно обширен.Но брать первую не стоит.

    Сначала убедитесь, что выбранный вами компьютер поддерживает программы, предназначенные для электронного блока управления «четырнадцатой» модели.


    Не рекомендуем покупать дешевые модели. Если вы решили поставить бортовичок, убедитесь, что в его качестве и надежности не возникло сомнений. За это придется заплатить неплохую сумму, но поверьте, оно того стоит.

    BC ошибки

    Если вы покупаете машину, на которой уже установлен бортовик, это неплохо.Самостоятельно монтировать не обязательно.


    Плюс, это отличный способ проверить, действительно ли автомобиль работает так, как утверждает его владелец.

    Для проверки БК на наличие ошибок сбросьте суточный пробег на панели приборов и одновременно включите зажигание. Затем нажмите кнопку, расположенную рядом с рычагом стеклоочистителя. На дисплее будет отображаться версия микропрограммы установленного BC, а также коды ошибок, если таковые имеются.

    Основные ошибки БК приведены в таблице. И самые популярные из них, которые встречаются на ВАЗ 2114 - это 4, 6 и 8.

    Код Что означает
    2 В автомобиле слишком высокое напряжение сети
    3 Неисправен датчик уровня топлива
    4 Датчик температуры охлаждающей жидкости вышел из строя
    5 Неисправен датчик наружной температуры
    6 Двигатель сильно нагревается
    7 Давление масла достигло критически низкого уровня.
    8 Есть проблемы в тормозной системе
    9 Низкий заряд батареи

    Обнаружив ошибки, вы сможете принять соответствующие решения. Если мы говорим о вашем автомобиле, просто сбросьте данные, нажав и удерживая кнопку ежедневного пробега. Если вы этого не сделаете, следующая диагностика сохранит ошибки, хотя вы предприняли шаги по их устранению путем ремонта соответствующих компонентов автомобиля.

    Какие параметры отображает экран BC

    Подключив бортовик, вы можете получить доступ к большому количеству информации и данных о работе вашего автомобиля.


    Большинство компьютеров, подходящих для ВАЗ 2114, отображают следующие данные:

    • Скорость автомобиля;
    • Количество оставшегося в баке топлива;
    • Время, проведенное в дороге;
    • Обороты двигателя;
    • Индикаторы расхода топлива;
    • Степень нагрева двигателя;
    • Температура внутри салона;
    • Расстояние, которое автомобиль может проехать на оставшемся топливе;
    • Расстояние, пройденное автомобилем;
    • Напряжение в электросети;
    • Количество греющего теплоносителя;
    • Расположение дроссельной заслонки;
    • Общий воздушный поток;
    • Коды ошибок и их обозначение простым языком;
    • Средний расход топлива автомобилем;
    • Количество топлива, израсходованного на текущую поездку;
    • Расстояние за поездку в километрах;
    • Средняя скорость;
    • Прочие полезные данные.

    Чем БК отличается от пульта управления?

    Многие автовладельцы уверены, что в бортовом компьютере нет необходимости, все данные отображаются на панели приборов, и этого достаточно.

    Но возьмем для примера спидометр. Как вы знаете, он считывает обороты двигателя, конвертируя из в скорость движения. Но если установить колеса большего диаметра, скорость увеличится, но приборная панель будет работать по старой схеме, то есть вы превысите ограничения скорости, хотя на спидометре все «в рамках закона».


    Простые фиксаторы не справляются со своими задачами, на которые способен БК. Теоретически с помощью приборной панели можно рассчитать только количество израсходованного топлива, текущий и средний расход топлива, количество пройденных километров и т. Д. Но зачем садиться за руль и что-то считать, отвлекаться, если можно просто взять бортовик и посмотреть на его экран, получая нужную информацию исходя из меняющихся параметров.

    Так что между БК и приборной панелью разница значительная.

    Предварительная подготовка


    Есть несколько действий, которые следует рассмотреть и выполнить, прежде чем приступить к установке BC.

    1. Определите набор функций, которые вы хотите получить от своего BC. Для этого к каждому устройству прилагается стандартная инструкция. Плюс к этому в сети можно найти много информации.
    2. Покупать сильно навороченную систему для ВАЗ 2114 не имеет смысла. Но бюджетные модели БК - не лучшее решение.
    3. Оптимальная комплектация включает монитор, комплект проводов и процессор.
    4. Определите, где будет установлен BC. Лучше всего подходит для этой центральной консоли. Но для этого должно быть достаточно свободного места.
    5. Если не подходит центральная консоль, попробуйте торпеду. Хотя в этом случае понадобится внешний корпус.

    Сразу помните, что после установки бортового компьютера вам также придется установить программное обеспечение и произвести соответствующие настройки. Поэтому не думайте, что соединив все провода, работу можно будет считать завершенной и БК чудесным образом выдаст вам объективную и адекватную информацию.

    Установка


    Чтобы подключить бортовик к ВАЗ 2114, не обязательно быть отличным специалистом. Действуя по инструкции, вы сможете выполнить всю работу самостоятельно. Уделите только этому вопросу достаточно времени и усилий.

    1. Сначала снимаем заглушку, расположенную на панели приборов. Мы будем исходить из того, что вы нашли место для своего бортового компьютера.
    2. Снимая колпачок, ищите пучок проводов с девятиконтактным разъемом.Он есть на всех моделях ВАЗа, поэтому и ваша «четырнадцатая» не станет исключением.
    3. Теперь подключите этот разъем к бортовому компьютеру.
    4. Одно из важнейших событий - проведение K-line.
    5. Для этого возьмите провод длиной около 1 м и подключите его ко второму контакту девятиконтактного разъема.
    6. Второй конец провода спускается к диагностической планке. Он находится прямо под приборной панелью. Для облегчения самой задачи советуем отключить панель с правой стороны.
    7. Если у вас блок Евро 2, то провод с диагностическим блоком подключается через гнездо М.
    8. Если блок Евро 3, то вам понадобится домкрат под номером 7.
    9. В некоторых случаях на ВАЗ 2114 Евро 3 монтируется в перевернутом виде. Поэтому обязательно обращайте на это внимание при подключении, чтобы ничего не перепутать.
    10. После подключения бортового компьютера поставьте его на отведенное место и проверьте работу.

    Как снять BC

    Не будем увиливать, но отметим, что качество и функциональность бортового компьютера, предлагаемого для ВАЗ 2114, оставляет желать лучшего.

    Поэтому решение об установке альтернативы с расширенным функционалом и возможностями от автовладельцев вполне справедливо.


    Перед снятием КП убедитесь, что на устройство больше не распространяется гарантия. Если самостоятельно вмешаться в конструкцию машины, можно потерять деньги. Однако новая «четырнадцатая» модель ВАЗ - это большая редкость, ведь на заводскую гарантию еще мало машин.

    Решив все эти нюансы и подобрав новый бортовой компьютер, можно смело приступать к разборке старого БК.

    1. Отсоедините отрицательную клемму аккумуляторной батареи, установленной в моторном отсеке вашего автомобиля. Это необходимо для того, чтобы обезопасить себя от поражения электрическим током, а также чтобы не повредить всю проводку.
    2. Удалите радио, которое находится на вашей консоли.
    3. Снимите внешнюю панель с аудиосистемы.
    4. Теперь вы можете полностью снять весь корпус магнитолы. Все подключенные к нему провода необходимо отсоединить.
    5. Перед вами откроется отверстие, куда просовывают руку и осторожно открывается крепление компьютерного блока.
    6. Получить устаревший или устаревший бортовик, предварительно отсоединив все подключенные к нему провода.
    7. Если вы не собираетесь устанавливать новый БК, то снятую проводку подключают обязательно. В противном случае у вас возникнут проблемы в эксплуатации транспортного средства.
    8. К бортовому компьютеру подключено несколько устройств. Потому что их тоже придется отключать. Делайте это осторожно и постепенно. Никаких резких движений. А потом придется менять проводку.
    9. Если на место старого претендует новый БК, начните подключение на этом этапе.
    10. Вставьте на место магнитолу, соберите все узлы на свои места, соблюдая обратную последовательность демонтажа.

    Работа несложная, но потребуется время.

    Развернуть и понять назначение БК поможет инструкция бортового компьютера ПЕРСОНАЛА на ВАЗ 2114 и 2115. Преобладающая функция устройства - информировать водителя о техническом состоянии автомобиля. С помощью имеющихся кодов можно узнать состояние топливной системы, силового агрегата и других важных компонентов.

    Некоторые варианты повышенной комфортности ВАЗ 2114 комплектуются штатным БК, на других моделях есть место для установки компьютера и всех необходимых разъемов. Установка качественного устройства позволит на ранней стадии выявить проблемы автомобиля и своевременно их устранить.



    Основные настройки


    Инструкция бортового компьютера ГОСУДАРСТВЕННОЕ для ВАЗ 2114 и 2115 дает возможность изучить все параметры и ресурсы БК.Принцип работы рассматриваемого устройства заключается в ретрансляции показаний датчиков с помощью блока управления. Затем данные обрабатываются и выводятся на экран в виде кодов. Использование BC позволяет диагностировать системы, которые не распознаются контроллером. Возникновение аварийных ситуаций отображается характерным значком, отображаемым на табло и сопровождаемым звуковым сигналом.

    Основные отображаемые данные:

    • Ограничение скорости, остаток топлива, время в пути;
    • Обороты силового агрегата;
    • Состояние температуры салона и двигателя;
    • Расход топлива и пробег, позволяющий ездить на отдыхе авто;
    • Напряжение в сети;
    • Температура хладагента и размещение дроссельной заслонки;
    • Циклическая циркуляция воздуха, пройденное расстояние, средняя скорость и другие полезные параметры.
    Оснащенный устройством аварийной сигнализации, БК информирует водителя о перегреве мотора, недостаточном заряде аккумулятора, низком уровне топлива, неисправности системы охлаждения.



    Краткое руководство по эксплуатации


    Рассматриваемый бортовой компьютер представляет собой конструктивно сложную электронную конструкцию, способную выполнять около 500 опций. Вариант СОСТОЯНИЕ сопряжен с ЭБУ ВАЗ 2114, обеспечивающим нормальную работу устройства.Для правильного использования компьютера следует изучить назначение и функционирование кнопок управления БК, расположенных на торпеде.

    Необязательно держать в уме расшифровку всех кодов; их достаточно просто распечатать и носить с собой. Важная нотация:

    • 2 - завышенное напряжение в бортовой сети;
    • 3 - проблемы, связанные с индикатором топлива;
    • 4 - сигнализирует о нарушении температурного режима энергоблока;
    • 6 - указывает на перегрев двигателя;
    • 7 - критическое понижение давления в системе смазки;
    • 8 - нарушения в тормозном узле;
    • 9 - разряд аккумулятора.
    Бывает, что БК ошибочно выдает коды из-за выхода из строя какого-либо датчика. Однако не стоит игнорировать автопроверку, потому что, чаще всего, активация ошибок указывает на неисправность. После устранения неполадок перезагрузите процессор. Эта процедура выполняется путем включения и удержания кнопки суточного пробега.



    Монтаж устройства


    Отечественная модель ВАЗ 2114 оборудована местом для крепления БК. Он закрыт контрольной пробкой, которую необходимо осторожно снять.Облегчает монтажные работы благодаря специальному комплекту проводов с разъемом на девять контактов. Его необходимо подключить к соответствующему входу устройства. Основное взаимодействие устройства и автомата активируется подключением коричневого провода к розетке «M» (Euro 2) или «7» (Euro 3). Обратный конец провода заделывают во входную розетку устройства. Проверяется работа компьютера, если все в норме, установку можно считать завершенной.

    При необходимости демонтажа БК производятся следующие манипуляции:

    • Система обесточивается;
    • Панель управления магнитолой демонтируется вместе с ней;
    • Через сформированное окно отсоединяются крепления БК;
    • Устройство снимается с предварительным отключением всех подключенных устройств;
    • Радио и панель установлены на место.
    В случае выхода из строя бортового компьютера следует обратиться к специалисту, имеющему соответствующую квалификацию. Если возникает ситуация, когда БК не реагирует на команды и не включается, нужно проверить предохранитель F3 (как это сделать). Если замена и проверка соединительных разъемов не дали результатов, необходимо вернуть устройство в ремонт.

    Любой автомобилист мечтает об автомобиле с максимальным набором функций, облегчающих диагностику неисправности и повышающих комфорт поездки.Представленная инструкция на бортовой компьютер ГОСУДАРСТВЕННЫЙ на ВАЗ 2114 и 2115, позволит разобраться с функциональностью одного из этих устройств. Водителю в режиме реального времени будет доступно множество опций и информация о техническом состоянии автомобиля.

    Модуль зажигания ВАЗ-2114: особенности и характеристики

    Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания нужна искра. Последняя формируется как раз работой системы зажигания.Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как испытать модуль зажигания ВАЗ-2114, а также как произвести его замену своими руками.

    Характеристика

    Этот элемент автомобиля представляет собой сложное электротехническое устройство, основное назначение которого - генерировать ток высокого напряжения и передавать его на свечу. Всего на автомобилях используются два типа модулей: один с одиночным змеевиком на каждую свечу (раздельный) или один на два (блок).Модуль зажигания ВАЗ (2114-я «Жигули») - блочного типа. К таким элементам относится двухвинтовой змеевик. Конструкция этой части предполагает следующие компоненты:

    • Клеммы низкого напряжения.
    • Высоковольтный выход.
    • Стальной пластинчатый сердечник.
    • Первичная и вторичная обмотка.

    Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

    • Сердечник.
    • Высоковольтные соединения через пружинный контакт.
    • Свеча.
    • Внешний терминал для низкого напряжения.
    • Вторичная и первичная обмотка.

    В отличие от одноискровых, такие катушки имеют более легкий монтаж за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в агрегате несколько, все они работают как самостоятельные устройства. Такая конструкция позволяет применять укороченный проводник, идущий к первичной обмотке механизма.

    Модуль зажигания ВАЗ-2114 - неисправности

    О неисправности данной системы можно судить по следующим основаниям.Во-первых, о неисправности катушки можно сказать при наборе скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о неправильной работе.

    Следует отметить, что очень часто такие симптомы возникают из-за неисправного ДМРВ, или регулятора холостого хода. Поэтому в первую очередь смотрим на их работоспособность, а потом диагностируем модуль зажигания.

    ВАЗ-2114: где находится эта деталь?

    На автомобилях семейства «Лада Самара-2» этот элемент размещается в моторном отсеке.

    Проще всего найти высоковольтные провода. Один их конец тянется к свечам, а второй - к самому модулю зажигания.

    Как диагностировать работу модуля?

    Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в таком порядке. Сначала выньте отрицательную клемму аккумулятора, а затем выньте проводку из механизма катушки.Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся с выключенным двигателем. Отсоединяем сборку модуля, измерив мультиметром уровень общего сопротивления между выводами контактного разъема. Затем сравниваем результаты с таблицами норм, которые указаны в инструкции по эксплуатации. Если полученные данные существенно отличаются от табличных, значит, в цепи короткое замыкание и неисправна катушка.

    После установки обрывов проводов можно приступать к диагностике вторичной цепи ДВС - измерению уровня сопротивления между выводами зажигания. По результатам замеров делаем выводы, и если неисправность скрыта в катушке, то модуль необходимо полностью заменить. Других решений этой проблемы нет.

    Как заменить прибор самостоятельно? Инструменты

    Для начала нам нужно подготовить набор ключей, которые мы будем использовать.В ходе работ по снятию и установке модуля зажигания нам понадобятся два ключа на 13 и 17 миллиметров, а также один автомобильный ключ на «10». Последнее нам нужно для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на цифру «5». С помощью последнего высвободим модуль зажигания из держателя при демонтаже.

    Процесс снятия детали

    Итак, как заменяется модуль зажигания ВАЗ 2114-я Лада? Для начала необходимо обесточить бортовую сеть автомобиля.Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятором (если она не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Это можно сделать, сняв крышку маслозаливной горловины. Следует отметить, что данную операцию применяют только владельцы ВАЗов с двигателем объемом 1,6 л. Поллитровая «Самара» подобным кожухом двигателя не оснащается.

    На следующем этапе удалите провода и провода высокого напряжения. Ключом на 13 откручиваем два болта крепления картера двигателя, клаксоном на 17 откручиваем последнее крепление модуля.Далее эта деталь незаметно извлекается из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника на 5 миллиметров.

    Установка

    Перед установкой нового элемента в автомат, необходимо заранее подключить высоковольтные провода согласно схеме модуля. Также нужно обратить внимание на качество крепежа - излишки окисления и грязи тщательно убираются на торцах в местах стыков.

    Далее, модуль зажигания ВАЗ 2114-я «Жигули» смело можно установить на штатное место.Соберите элемент в обратном порядке. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить исправность деталей. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

    Заключение

    Итак, мы выяснили, что такое модуль зажигания и как его заменить на свой. Напоследок отметим, что при подключении важно следить за правильностью подключения всего контура разводки, так как при малейшей ошибке гарантировать работоспособность деталей этой системы будет невозможно.

    p>

    Как настроить датчик температуры на ваз 2114

    Многие автолюбители сталкивались с тем, что стрелка индикатора температуры на панели приборов ВАЗ-2114 перестала показывать, не двигалась с нулевого положения или зависала. Но не все понимают, с чем связана эта неисправность и как ее исправить. В этой статье мы рассмотрим возможные варианты возникновения такой поломки и методы устранения.

    Видео о диагностике датчика температуры (обзор проблем):

    На видео вы узнаете, как проверить и найти причину зависания стрелки указателя температуры.

    Стрелки на приборной панели висит

    Наверное, ни для кого не секрет, что свисание стрелок на приборной панели неразрывно связано с электрическими цепями в автомобиле. Для устранения неисправности автомобилисту потребуются некоторые знания автоэлектрика, а также конструктивные знания ВАЗ-2114.

    Как показывает практика, большинство автомобилистов при возникновении такой поломки обращаются в автосервис, но эту проблему можно устранить самостоятельно. Но, прежде всего, необходимо найти непосредственную причину следствия.

    Какие есть варианты?

    Итак, рассмотрим возможные варианты зависания стрелки указателя температуры двигателя на приборной панели:

    • Сломался магнитный двигатель привода стрелы.
    • Разрывы и неисправности в электрических цепях панели приборов.
    • Короткое замыкание на плате самой приборки.
    • Зависание, связанное с датчиком температуры.
    • Проблемы в компьютере.

    Методы ремонта

    Когда первопричины выявлены, можно переходить непосредственно к методам решения проблемы.

    Для выполнения ремонтно-диагностических операций вам понадобятся некоторые инструменты, а именно: мультиметр, OBD II - кабель, планшет или ноутбук, а также набор ключей и отверток для демонтажа основного и вспомогательного узлов.

    Итак, теперь, когда автомобилист полностью экипирован, можно переходить непосредственно к процессу диагностики и ремонта.

    Неисправность привода магнитного двигателя стрелки


    Процесс ремонта и разборки приборной панели

    Самая частая неисправность с зависанием или отсутствием реакции стрелок на панели приборов - неисправность приводного электродвигателя. .Для диагностики данного устройства необходимо замкнуть мультиметром контакты обмотки на электрическую цепь или сопротивление.

    Если тестер ничего не показывает, то скорее всего перегорела обмотка или есть обрыв контакта с платой.

    Для устранения неисправности, конечно, рекомендуется обратиться к электрику, который все сделает быстро и качественно, но при наличии у автолюбителя необходимых навыков и умений для ремонта такой техники он сможет самостоятельно заменить мотор и спаять необходимые контакты.

    Разрывы и неисправности в электрических цепях панели приборов


    Устранение неисправностей, связанных с проводкой

    Другой частой причиной зависания датчика является обрыв цепи от датчика охлаждающей жидкости к приборной панели . Выявить это довольно просто, нужно снять с датчика провод массы и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.

    Если провод не порван, то стрелка начнет двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв, и устранить неисправность.Как показывает практика, автомобилисты не меняют провод, а просто подключают и изолируют контакты в разрыв.

    Короткое замыкание в плате самой приборки


    Определение коротких замыканий на аккуратной плате

    Неоднократно были случаи, когда цепь в приборке приводила к зависанию стрелок.

    Но, в этом случае косвенным признаком является то, что указатели, находящиеся рядом, также выходят из строя. Значит, тахометр и другие индикаторы могут не показывать.Здесь устранение неполадок заключается в замене сборки приборной панели.

    Датчик температуры замерзания


    Расположение датчика температуры

    Замерзание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Итак, его диагностику можно провести по аналогии с обрывом провода, либо проверить с помощью тестера. Если в результате диагностических операций выяснилось, что.

    Проблемы в компьютере


    Процесс обнаружения компьютерных ошибок и их устранения

    Крайне редко стрелка зависает из-за неисправности в электронном блоке управления двигателем.

    В этом случае с помощью соответствующего кабеля нужно подключиться к «мозгам» автомобиля и посмотреть, нет ли ошибок. Если их слишком много, то необходимо их сбросить.

    Конечно, если эта процедура не помогла, то рекомендуется выполнить сброс программного обеспечения. Данную процедуру рекомендуют доверить профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.

    Выводы

    Найти и устранить причину обмерзания стрелки указателя температуры ВАЗ-2114 можно самостоятельно, не прибегая к помощи автосервиса.Конечно, необходимо иметь знания в области автоэлектрики, а также знать конструктивные особенности автомобильных электрических схем. Но, если автомобилист не имеет возможности диагностировать и устранить неисправность, рекомендуется обратиться в автосервис.

    ДТОЖ - один из четырнадцатых датчиков, от правильного функционирования которого напрямую зависит возможность нормальной работы автомобиля.

    Из этой статьи вы узнаете, почему такой теплоноситель, какие неисправности могут возникнуть при его эксплуатации и по каким признакам определить вышедший из строя прибор, также будет подробно рассмотрена технология демонтажа и установки нового датчика.

    Принцип работы и особенности конструкции

    Датчик температуры охлаждающей жидкости при всей своей важности для нормальной работы автомобиля - довольно простое устройство. ДТОЖ - резистор с переменным сопротивлением, которое изменяется при повышении температуры антифриза в системе.

    Датчик имеет всего два контакта - на первом из них информация о текущей температуре охлаждающей жидкости передается в четырнадцатый мозг, на втором - отправляется сигнал на включение вентилятора (при достижении температуры охлаждающей жидкости определенной точки).

    На основании показаний четырнадцатый компьютер определяет состав корма в камеру, чем холоднее двигатель, тем богаче смесь. Температура охлаждающей жидкости влияет на работу всех систем управления двигателем: эти данные учитываются при регулировке угла зажигания (время подачи искры для сжигания топлива в цилиндрах), включения вентилятора для принудительного охлаждения силового агрегата и гораздо более.

    ДТОЖ - это довольно прочная конструкция, он редко ломается, но при выходе из строя агрегата необходимо произвести замену прибора на новый.Стоимость ДТОЖ варьируется в пределах 400-550 рублей. для моделей отечественного производства (стоит примерно столько же).

    Типичные признаки неисправности ДТОЖ

    Они достаточно маленькие, и определить наличие проблем с устройством достаточно просто. На неисправность узла указывают следующие факторы:

    • В этот момент начинает работать вентилятор блока питания охлаждения;
    • Или вообще не хочет включаться, даже когда реальная температура двигателя выше нормы;
    • Также на поломку указывает стрелка индикатора на панели приборов, которая не показывает температуру двигателя ВАЗ 2114 (однако возможны и другие причины неработающего индикатора).

    Проблемы с ДТОЖ, из-за которых возникают сбои в работе вентилятора, грозят невозможностью нормальной работы автомобиля, особенно летом.

    Зимой, когда из-за некорректного сигнала ДТОЗ вентилятор начинает работать в момент включения зажигания, охлаждая еще не прогретый двигатель, нормально завести просто невозможно. При езде летом из-за отсутствия принудительного охлаждения мотор закипит, что приведет к еще большим проблемам.

    Проверка работоспособности датчика

    При обнаружении каких-либо признаков неисправности ДТОЗ необходимо убедиться, что проблема кроется непосредственно в самом устройстве. Для этого выполните следующие действия:

    1. Запускаем четырнадцатый и смотрим на приборную панель, если индикатор показывает максимальную температуру, необходимо выключить зажигание, снять все контакты с АКБ и отключить питание датчика. Далее подключаем обратно АКБ и заводим мотор, если стрелка на минимуме - датчик температуры охлаждающей жидкости не работает, если стрелка на максимуме - проблему нужно искать в контактах ДТОЖ, может они не замкнуты на земля машины;
    2. В том случае, если при прогреве двигателя стрелка указателя температуры охлаждающей жидкости движется рывками, скорее всего, проблема в перегоревшем предохранителе;
    3. Если вы разобрались, что с ним все в порядке, замкните контакты прибора на массу автомобиля, если стрелка переместилась на максимум, датчик указателя температуры охлаждающей жидкости на ВАЗ 2114 нужно менять.

    Более точная проверка датчика температуры охлаждающей жидкости осуществляется с помощью мультиметра, который выполняет функцию омметра. Вы можете купить это устройство в любом автомагазине за небольшую сумму (около 400-600 рублей), что обойдется вам намного дешевле, чем проверка ДТОЖ в сервисном центре.

    Для проверки мультиметром датчик необходимо разобрать; Вы узнаете, как это сделать, в следующем разделе статьи. Также вам понадобится чайник и градусник для жидкостей, выдерживающих температуру более 100 градусов.


    Проверка мультиметром

    Проверка выполняется по следующему алгоритму:

    1. Переводим тестер в режим омметра и замыкаем щупы на контактах ДТОЖ;
    2. Помещаем датчик в чайник и начинаем нагревать воду;
    3. Теперь нужно отслеживать и сравнивать температуру воды и показатели на экране мультиметра. Если прибор исправен, показатели будут такими:

    Если фактические данные отличаются от нормы, датчик охлаждающей жидкости неисправен и подлежит замене.Таким образом, рекомендуется проверять только что купленные устройства перед использованием, так как продукция заводского производства очень распространена среди отечественных товаров.

    Технология замены сенсора

    В целях безопасности заменяют датчик температуры охлаждающей жидкости ВАЗ 2114 на остывший двигатель, так как рабочая температура антифриза внутри системы может достигать ста градусов.

    Для снятия узла вам понадобятся рожковые ключи на 19 и 8.

    Для начала разберемся, где находится датчик температуры.Он находится в моторном отсеке, недалеко от ГБЦ и термостата. Доступ к устройству ограничен только воздушным фильтром и может быть достаточно быстро заменен.


    ДТОЖ местонахождение

    Все делается в следующей последовательности:

    1. Сбрасываем минусовую клемму с АКБ;
    2. 8-клаксоном откручиваем винты крепления воздушного фильтра к кузову автомобиля. Отсоединяем колодку проводов ДМРВ и вынимаем корпус воздушного фильтра.Теперь доступ к ДТОЖ ничем не ограничен;
    3. Снимаем питание с ДТОЖ и ключом на 19 откручиваем сам датчик от посадочного гнезда.

    Сливать антифриз при замене блока не обязательно, это имеет смысл делать только в том случае, если подошла плановая замена охлаждающей жидкости.

    Установка нового датчика указателя температуры охлаждающей жидкости выполняется аналогично: ввинчиваем прибор в гнездо и затягиваем резьбу 19-м ключом.Подключаем к нему проводку и ставим на место воздушный фильтр, не забываем подключить колодку проводов питания ДМРВ.

    Категорически запрещается заделывать посадочное место ДТОЖ герметиками, что часто советуют делать крепление автомеханика.

    При работе силового агрегата сильно нагреваются элементы системы охлаждения, особенно металлические части двигателя. Нанесенный на резьбу герметик просто плавится и попадает в антифриз, что может стать причиной выхода из строя системы охлаждения в целом.

    Важность исправности датчика охлаждающей жидкости заключается в его функциональном назначении.

    Зачем вам ДТОЖ?

    Датчик температуры охлаждающей жидкости, или просто ДТОЖ, является одним из важнейших средств измерения. Он расположен в моторном отсеке и отвечает за измерение температуры охлаждающей жидкости (охлаждающей жидкости) в системе. В качестве измерительного элемента в детали установлен указатель, который называется термистором - резистором, изменяющим текущее сопротивление в зависимости от температуры двигателя.Эта информация необходима для настройки параметров двигателя:

    • Работа коленчатого вала.
    • Состав горючей смеси.
    • Быстрый прогрев двигателя при запуске.
    • Поддержка стабильности во всех режимах.

    Несмотря на важность такого устройства для ВАЗ 2114, принцип его работы относительно прост. Он сообщает нам об изменениях температуры охлаждающей жидкости и передает необходимую информацию в электронный блок управления (ЭБУ).

    ДТОЖ передает показания на электронный блок управления (ЭБУ), который по указателю температуры на панели приборов сообщает об этом водителю.

    Симптомы

    Если у вас проблемы с вентилятором (он включается на холодном автомобиле), проблемы с запуском «горячего» двигателя или слишком большой расход топлива, то проблема может заключаться именно в ДТОЖ.

    Вы вполне можете самостоятельно проверить работоспособность детали, выполнив несложные действия. Перед заменой детали сначала проверьте предохранители. Если с ними все в порядке и на датчик идет ток, то диагностика только одна: замена узла.

    Инструкции по замене

    На модели ВАЗ 2114 нужный нам элемент устанавливается в блоке двигателя, а не в блоке радиатора!

    Для проверки термистора температуры охлаждающей жидкости (охлаждающей жидкости) своими руками необходимо сначала его снять. Для 2114 это не очень сложно. Для этого вам потребуется:

    1. Снимите воздушный фильтр, т.к. сам датчик находится на впускном патрубке рубашки охлаждения ГБЦ;
    2. Снять аккумулятор с отрицательным зарядом из АКБ;
    3. Слить охлаждающую жидкость (охлаждающую жидкость) из радиатора.Если у вас есть хороший опыт ремонта, то и без этого предмета можно обойтись, но новичкам этот предмет рекомендуется;
    4. Отсоединить все контакты. Выверните, помогая в глухой головке, датчик;
    5. После этого можно открутить датчик. Если болты затянуты слишком сильно, используйте гаечный ключ.

    Тест термистора

    Когда результат нашей работы уже перед нами, вы можете проверить всю работоспособность и правильность показаний. Вы можете сделать это с помощью:

    • Термометр.
    • Емкости с водой.
    • Омметр.
    • Таблицы соответствия теплоты электрическому сопротивлению. В основе этого элемента лежит принцип измерения сопротивления как функции температуры.

    Если показания ДТОЖ вашего ВАЗ 2114 отличаются от представленных ниже, то этот элемент необходимо заменить. Ведь отремонтировать устройство практически невозможно. При двадцати градусах электрическое сопротивление должно быть на уровне 3520 Ом, при сорока градусах - 1459 Ом, а при кипятке - 177 Ом.Если порядок везде, то проблема может быть в другом, например, в термостате.

    Видеоинструкции по замене

    Следите за исправностью каждой автомобильной системы, действительно важно увеличить срок ее службы.

    Датчик температуры охлаждающей жидкости ОБЩЕЕ

    Проверка

    ЗАКАЗ

    5.7.2. Датчик температуры охлаждающей жидкости GENERAL
    Напряжение на датчик температуры охлаждающей жидкости подается с панели приборов через замок зажигания и предохранитель.

    Проверка

    ПОРЯДОК ВЫПОЛНЕНИЯ 1

    Датчик расположен в головке блока цилиндров за водяным насосом на двигателях 1,2 литра, во впускном коллекторе на двигателях 1,3 и 1,4 литра и в корпусе термостата на двигателях 1,6, 1,8 и 2,0 литра. Датчик представляет собой термистор, электрическое сопротивление которого уменьшается с повышением температуры. 2. На холодном двигателе сопротивление датчика велико и через указатель температуры не проходит электрический ток, в результате чего его стрелка находится на низкой температуре.3. Если датчик температуры не показывает температуру двигателя, сначала проверьте электрические цепи датчика.

    Также проверьте подачу напряжения на цепь датчика.

    Если стрелка указателя дергается случайным образом, возможно, имеется нечеткое напряжение питания или нестабильное напряжение питания. В этом случае необходимо заменить стабилизатор.

    Если вы подозреваете, что датчик температуры не работает, проверьте его следующим образом. четыре

    Если стрелка указателя указывает на низкую температуру двигателя, отсоедините электрический разъем от датчика температуры и подключите его к массе.Если при этом стрелка указателя отклоняется при включенном зажигании, это означает, что датчик температуры неисправен и его необходимо заменить. Если стрелка указателя не перемещается, снимите комбинацию приборов и проверьте электрическую цепь между датчиком и указателем, а также подачу напряжения на указатель.

    Если электрическая цепь исправна, значит, датчик температуры неисправен и требует замены. 5. Если датчик температуры все время показывает высокую температуру, отсоедините электрический разъем от датчика.Если при этом стрелка указателя переместится в холодную зону при включенном зажигании, это означает, что датчик температуры неисправен и требует замены.
    Извлечение

    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Частично слить охлаждающую жидкость из системы охлаждения ниже уровня установки датчика, либо иметь подходящую заглушку, которая должна закрывать отверстие после откручивания датчика. 2. Снимите заземляющий провод с аккумуляторной батареи. 3

    Отсоедините электрический разъем от датчика и открутите датчик.
    Установка

    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Перед ввинчиванием датчика нанесите на резьбу датчика тонкий слой герметика. 2. Прикрутите датчик на место и подсоедините к нему электрический разъем. 3 Залейте охлаждающую жидкость в систему охлаждения. 4. Наконец, запустите двигатель и проверьте датчик указателя температуры.

    Проверить герметичность системы охлаждения.

    Современные автомобили оснащены большим количеством датчиков, задача которых - следить за состоянием всех автомобильных компонентов.Одним из важнейших датчиков является датчик температуры охлаждающей жидкости (ДТОЖ) , который находится в моторном отсеке.

    ДТОЖ, несмотря на свою важность - датчик относительно простой, его задача - контролировать состояние охлаждающей жидкости (охлаждающей жидкости) в рубашке блока цилиндров. Датчик температуры оперативно сообщает об изменении температуры охлаждающей жидкости, после чего передает эту информацию в электронный блок управления (ЭБУ).

    ДТОЖ на самом деле не только датчик температуры, так как его показания могут повлиять на многие системы двигателя и работу двигателя в целом.Так вот, проанализировав сигнал с ДТОЖ, ЭБУ контролирует работу систем двигателя, при необходимости вносит коррективы. Например, электронный блок управления может регулировать работу топливной системы, аккумуляторов и других компонентов двигателя. Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, в случае перебоев в его работе немедленно заменять его. Неисправный датчик способен исказить данные, поступающие в компьютер, а это чревато большими неприятностями.

    ДТОЖ часто путают с ДТУОЖ (датчик указателя температуры охлаждающей жидкости).Разница в том, что второй выводит информацию на приборную панель, чтобы автомобилист был в курсе происходящего в двигателе, собственно о температуре охлаждающей жидкости. При этом ДТОЖ работает с ЭБУ, который, получив информацию о высокой температуре охлаждающей жидкости, включает вентилятор.

    Сегодня поделюсь с вами, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

    Как снять ДТОЖ ВАЗ 2114?

    1. Датчик находится на впускном патрубке рубашки охлаждения, для его снятия необходимо снять воздушный фильтр.
    2. Снимите отрицательный провод с аккумуляторной батареи.
    3. Далее нужно слить с радиатора.
    4. Отсоедините проводку от датчика.
    5. Используйте ключ на «19» или «21», чтобы ослабить затяжку, затем отвинтите его вручную.

    Как проверить датчик температуры охлаждающей жидкости?

    1. Снятый ДТОЖ необходимо положить в бачок охлаждающей жидкости.

    2. После этого необходимо постепенно нагревать емкость, контролируя при этом температуру по градуснику и показания омметра, подключенного к ДТОЖ.


    Таблица показаний датчика температуры охлаждающей жидкости

    • 20 ° - 3520 Ом
    • 40 ° - 1459 Ом
    • 60 ° - 667 Ом
    • 80 ° - 332 Ом
    • 100 ° - 177 Ом

    Если показания вашего датчика не соответствуют данной таблице, необходимо заменить датчики температуры охлаждающей жидкости БАЗ 2114. Обращаю ваше внимание на то, что сам ДТОЖ ремонту не подлежит. Если выяснится, что ваш датчик исправен, то неисправность нужно искать в другом месте, например, в

    . .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
