Статьи - Низковольтные преобразователи напряжения

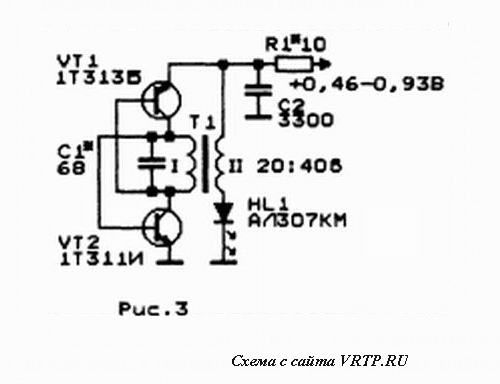

   Под низковольтными преобразователями подразумеваются простые генераторы с выходным напряжением большим, чем входное, при этом входное напряжение лежит в диапазоне 0.2 - 12 вольт, а выходное может быть от единиц до сотен раз больше. Как правило используют блокинг генераторы, генераторы импульсов, качеры, комбинированные генераторы.

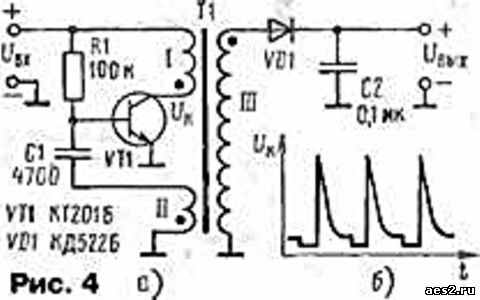

   Повышение напряжение достигается в простейшем случае за счет ОЭДС, даже без использования трансформаторной связи, благодаря повышающей обмотки трансформатора, с помощью умножителя на диодах. В более экзотических случаях за счет последовательного LC резонанса, волнового резонанса (как в катушках тесла).

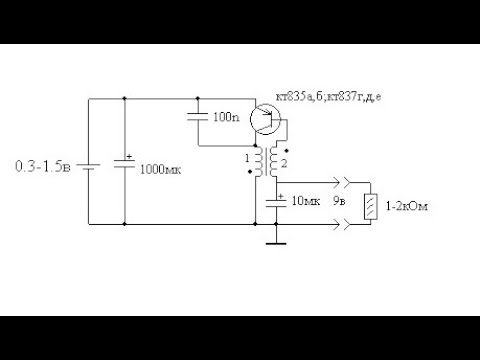

   Видео подборка работающих проверенных генераторов, супер экономичных маячков, преобразователей, со схемами, демонстрацией работы и характеристиками

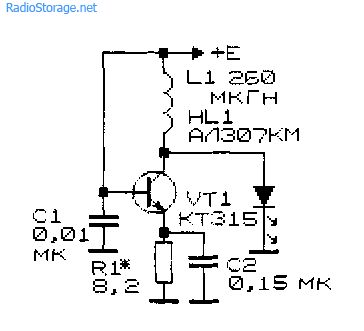

   Схема супер экономичного маячка на блокинг генераторе работающая от 1.

5 вольт

   В ходе длительного эксперимента схема проработала от одной батарейки АА примерно 1 год. Внешний вид девайса такой

   Внутреннее исполнение маячка

 Потребляемы ток составляет 0.4мА, при напряжении питания 1.4-1.5 Вольт



   Супер экономичный маячок с потребляемым током 0.1 мА и напряжением питания 1.5 вольт способен работать длительное время от часовых батареек, а от батареек типа АА продолжительность работы может составлять не менее 3х лет

   Маячок собран на высокочастотном транзисторе кт603а по схеме классического блокинг генератора, который выдает короткие импульсы длительностью около 1мкс с частотой около 100 Гц. Уникальность конструкции в том, что использован готовый трансформатор на ферритовом кольце, взятый из энергосберегающей лампы мощностью 13 ватт. Так выглядит этот трансформатор - зеленый кольцевой феррит с небольшим количеством витков в первичке и вторичке (количество витков не изменялось - обмотки не перематывались)

Мерим ток и получаем значение 120 мкА от источника 1.

5 вольт

Общий вид маячка и замер тока = 0.12 мА от элемента АА 1.5 вольт

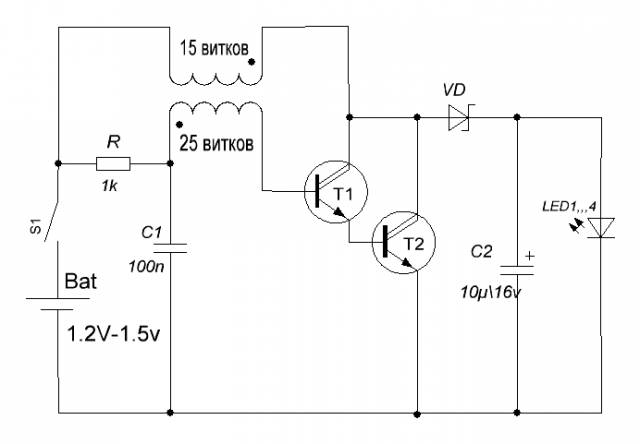

преобразователь напряжения на транзисторе кт818в в 126 раз (схема)

преобразователь напряжения на кт818в в 126 раз.

Напряжение питания 1.5 вольт (батарейка типа АА)

Схема точно не классифицирована по типу и является промежуточным вариантом между блокинг генератором и низковольтным качером Бровина. Мощностные характеристики не исследовались. Основное применение - генерация напряжения до 100 Вольт в карманном варианте, для прозвона p-n переходов диодов, проверки высоковольтных светодиодов и неоновых лампочек

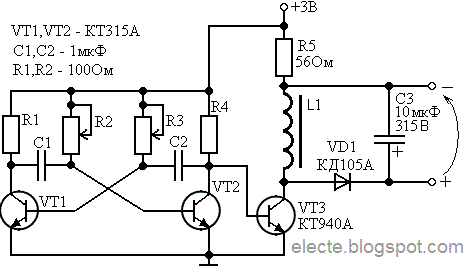

девайс для прозвона pn переходов и неонок с преобразователем от полтора до 100в

Девайс для прозвона pn переходов и неонок с преобразователем напряжения от 1.5 в до 100 вольт. Чтобы полноценно пользоваться девайсом необходим вольтметр до 100в или тестер

   Принципиальная схема

Схема автомобильного преобразователя напряжения


Схема автомобильного преобразователя напряжения с 12v до 20v

Схема автомобильного преобразователя напряжения предназначена для повышения в автомобиле штатного бортового значения с 12v до 20v и более. Если задаться вопросом, зачем в автомобиле вообще нужен инвертор? Ответ конечно очень простой — Например, для подключения к бортовому напряжению светодиодной ленты подсветки, для зарядки аккумулятора шуроповерта с рабочим напряжением 18v, для подключения ноутбука, требующего 19v питания, а также других приборов работающих от напряжения более 12v.



Представленная здесь схема автомобильного преобразователя напряжения очень похожа на множество подобных конструкций размещенных в интернете и используемых автолюбителями, однако у каждой схемы есть свои принципиальные отличия. Так и в данной схеме созданной собственными руками для своих потребностей, имеются некоторые отличия от других, и которая у меня прекрасно работает.

Основным компонентом этой схемы является унифицированное устройство NE555 с широким диапазоном применения. Работа преобразователя построена на основе электро-движущей силы самоиндукции катушки индуктивности. При поступлении во входной каскад напряжения питания, включается интегральный таймер NE555 с последующей генерацией в своей выходной цепи импульсов прямоугольной формы, которые управляют мощным полевым транзистором, поэтому происходит периодическое открывание и закрывание его переходов. Далее по цепи управляющие сигналы поступают на катушку индуктивности, также периодами подключая и отключая ее к цепи источника питания.

p>

В следствии этого процесса, импульсы ЭДС заряжают конденсаторы, установленные на выходе высоким напряжением. В данной конструкции преобразователя предусмотрена схема, собранная на транзисторе и стабилитроне, которая стабилизирует выходное напряжение. В момент появления на конденсаторах напряжения выше, чем напряжение стабилизации, то тогда стабилитрон открывается и тем самым переключает базовую цепь транзистора на плюс (+) схемы. Далее транзистор подает импульс на NE555, при котором происходит переключение ее пятого вывода на «землю» — следовательно останавливается генерация импульсов.

Установленный мной в схеме выпрямительный диод 1N4007 (VD2) служит для увеличения напряжения на выходе. Так как в данном случае мне необходимо было получить не менее 19v, а в наличие был стабилитрон рассчитанный только на 18v. При работе устройства, напряжение на 1N4007 падает 0.5v, а стабилизирующее напряжение при этом параллельно увеличивается на такое же значение. Разводку печатной платы делал под свой размер корпуса, который у меня был.

Поэтому при необходимости размер платы можно сделать больше, уже относительно вашего корпуса.


Дроссель L1 изготавливал на кольце из распыленного железа взятого из ненужного блока питания ПК.


Наружний диаметр кольца 27 мм


Внутренний диаметр кольца 14 мм


Высота кольца 11 мм

Намотку выполнял эмаль-проводом с площадью сечения 0,28 мм² состоящего из трех таких жил. У меня уместилось в кольце 21 виток.


Предварительно кольцо я обмотал изолентой, так как имелись некие повреждения

Диодную сборку MOSPEC S20C40C (VD1) также позаимствовал у блока питания ПК, так как принципиально важно в этой схеме, чтобы номинальное напряжение диода было больше напряжения на выходе, то эта сборка имеющая номиналы 40v и 20А отлично подходит для этих целей.

Полевой транзистор IRFZ44 (VT1), имеет солидный есть запас как по току так и по напряжению.
Стабилитрон использовал отечественный в металле КС518, и широко распространенный транзистор малой мощности КТ315 (VT2).

Выходные конденсаторы желательно подбирать с большой емкостью, это даст возможность для быстрого накопления большого запаса электроэнергии, для последующей ее передачи в нагрузку. Я в этой схеме использовал пару электролитических конденсаторов с емкостью 2200uF на 25v.

При работе устройства без нагрузки, значение напряжения немного повышено

После подключении нагрузки оно приходит в нормальные пределы


Мультиметр красного цвета контролирует значение тока, а черного цвета — напряжение

Стабилизирующие напряжения


На входе 13.5v на выходе 18.5v


Здесь на входе 16v, на выходе 18.5v


На этом тестировании по входу 11.7v, по выходу 18.2v. Здесь напряжение несколько просело, так как блок питания немного слабоват.

Еще раз поясню — данный вариант повышающего преобразователя мне потребовался в основном для обеспечения питанием ноутбука мощностью 60 Вт, который у меня постоянно находится в автомобиле.


Здесь на фото показано уже собранная плата, только без корпуса.


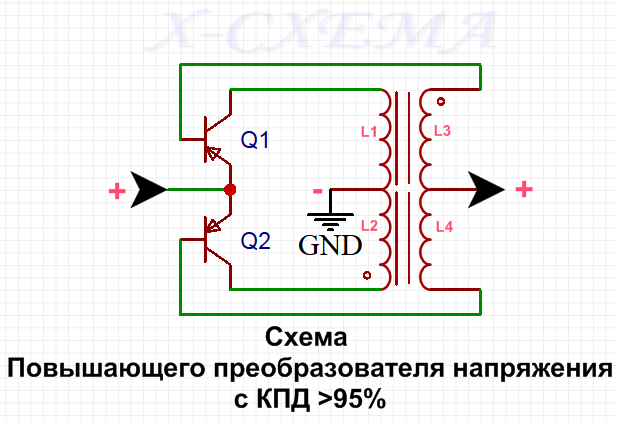

Схема преобразователя напряжения на транзисторе

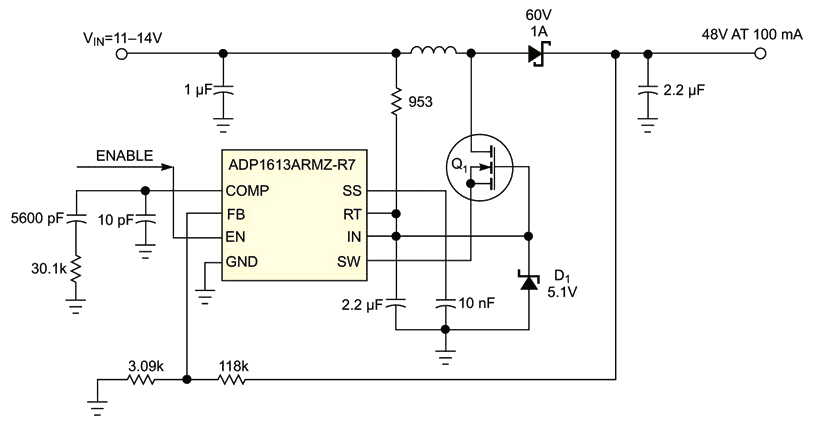

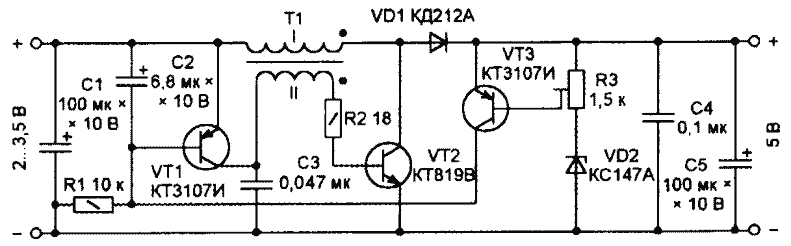

Повышающие преобразователи напряжения позволяют питать электронные схемы от источников постоянного тока с напряжением ниже, чем того требует электронная схема. Самый широко известный пример использования такого преобразователя это "Power Bank"для телефонов.

В Power Bank установлены аккумуляторные батареи на 3,7 Вольта, а как известно телефон заряжается и питается от зарядных устройств с напряжением чуть более 5 Вольт.

Другой характерный пример, светодиодные фонарики работающие на одной или двух батарейках типа AA. Потребитель, как правило, не задумывается, а номинальное рабочее напряжение белого светодиода чуть более 3-х Вольт. Это напряжение не может обеспечить пара солевых или алкалиновых или литий-ионных батареек. Мы приведём 2 схемы повышающих преобразователей напряжения пригодных для питания светодиодов.

Первая принципиальная электрическая схема -  это схема светодиодного фонарика с напряжением питания от 1 В на 1 транзисторе см рис.

1.

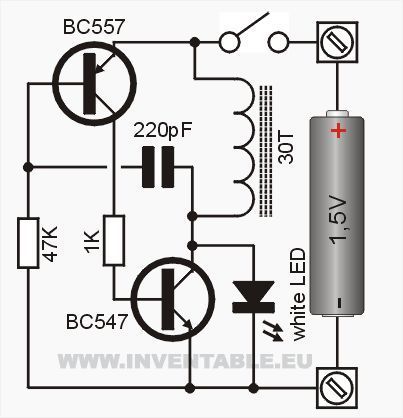

Рис. 1. Схема светодиодного фонарика с питанием от 1 батарейки типа AA.

Схема сохраняет работоспособность при напряжении питания от 1 Вольта до 3 Вольт. Катушка L1 содержит 40 витков провода диаметром 0,2 ... 0,3 мм с отводом от середины. Катушку наматывают в 2-4 слоя на маленьком ферритовом сердечнике, например, от старого радиоприёмника.

Вторая принципиальная электрическая схема -  это схема светодиодного фонарика с напряжением питания от 2 В см. рис.2.

Рис. 2. Схема светодиодного фонарика с питанием от 2-х батареек типа AA.

Схема сохраняет работоспособность при напряжении питания от 2 Вольт до 3 Вольт. Катушка L1 содержит 40 витков провода диаметром 0,2 ... 0,3 мм с отводом от середины. Катушку наматывают в 2-4 слоя на маленьком ферритовом сердечнике, например, от старого радиоприёмника.

Схемы преобразователей напряжения рис.1 и рис. 2 совершенно идентичны, но в схеме рис. 2 в 2 раза выше напряжение питания. В результате преобразователь напряжения работает более эффективно, что позволяет запитать сразу 5 светодиодов.

Схема рис. 2. повышает напряжение до 6 и 9 Вольт.

Мы сняли осциллограмму в 2-х точках схемы см. рис. 3.



Рис. 3 Осциллограмма схемы рис. 2

Красный луч на осциллограмме рис. 3 получен на коллекторе транзистора, а жёлтый луч на крайнем правом конденсаторе см. рис. 2. Общая точка в схеме - эмиттер транзистора и  - батареи питания.

Обратите внимание, жёлтый луч - отрицательное напряжение относительно общей точки, а красный луч - положительное. Преобразователь напряжения рис. 2 может создавать двухполярное напряжение питания. Частота на которой работает преобразователь равна 576 кГц, но она не стабильна, зависит от напряжения батарей, индуктивности катушки L1 и величины сопротивления резистора.

Мы измерили напряжение питания схемы во время работы и потребляемый ток см. рис. 4.

Рис. 4. Измерение потребляемого тока и напряжения питания схемы преобразователя напряжения.

Цепь зарядного насоса

- получение более высокого напряжения от источника низкого напряжения

Ситуация проста - у вас есть шина питания низкого напряжения, скажем, 3,3 В, и вы хотите запитать то, что требует 5 В.

Это сложный вызов, особенно если речь идет о батареях. Единственный очевидный способ - это преобразователь режима переключения, точнее повышающий преобразователь.

Здесь мы наткнулись на препятствие - повышающие преобразователи неэффективны при малой мощности , поскольку много энергии потребляется только для поддержания регулирования и приведения в действие переключателя мощности.Кроме того, импульсные преобразователи этого типа шумят - это проблема, если вы имеете дело с чувствительной схемой. Вы находитесь в неудобном положении из-за чрезмерно продуманного решения. Линейные регуляторы не работают в обратном направлении, поэтому это исключено как недоработанное.

Итак, где провести грань между чрезмерно спроектированным и недоработанным?

Ответом на эту проблему является насос Charge Pump , который сам по себе является своего рода импульсным источником питания.Как следует из названия, этот тип преобразователя перемещает дискретные заряды, а компонентом, который хранит эти дискретные заряды, является конденсатор, поэтому этот тип преобразователя также называется Flying Capacitor Converter .

Накачка заряда создает дискретные значения входного напряжения, кратные входному напряжению, используя конденсаторы.

Как работает нагнетательный насос?

Лучший способ понять это - представить себе следующую ситуацию.

Конденсатор заряжается от батареи 9 В, поэтому напряжение на конденсаторе также равно 9 В.Затем вы берете еще один конденсатор и тоже заряжаете до 9 В. Теперь подключите два конденсатора последовательно и измерьте напряжение на них - 18 В.

Это основной принцип работы зарядного насоса - взять два конденсатора, зарядить их по отдельности и затем соединить их последовательно, хотя в реальном зарядовом насосе перестановка выполняется электронно.

Конечно, это не ограничивается двумя конденсаторами, последовательные каскады могут быть включены каскадом для получения более высоких напряжений на выходе.

Ограничения нагнетательных насосов

Перед тем, как строить один, неплохо было бы узнать ограничения зарядных насосов.

1. Доступный выходной ток - поскольку насосы заряда представляют собой не что иное, как конденсаторы, которые циклически заряжаются и разряжаются, доступный ток очень низкий. - Есть редкие случаи, когда использование правильного чипа может дать вам 100 мА, но при низком уровне эффективность.

2. Чем больше каскадов вы добавляете, это не означает, что выходное напряжение увеличивается во столько раз - каждый каскад загружает выход предыдущего каскада, поэтому выход не является точным кратным входному. Эта проблема усугубляется при добавлении дополнительных этапов.

Создание контура нагнетательного насоса

Схема, показанная здесь для , представляет собой простой трехступенчатый насос заряда , который использует вечнозеленую микросхему таймера 555. В некотором смысле эта схема является «модульной» - каскады могут быть соединены каскадом для увеличения выходного напряжения (с учетом ограничения номер два).

Необходимые компоненты

1. Для осциллятора 555

  • Таймер 555 - биполярный вариант
  • Конденсатор электролитический 10 мкФ (развязка)
  • 2x 100 нФ керамический конденсатор (развязка)
  • Керамический конденсатор 100 пФ (синхронизация)
  • Резистор 1K (синхронизирующий)
  • Резистор 10К (синхронизирующий)

2.Для нагнетательного насоса

  • 6x IN4148 диодов (также рекомендуется UF4007)
  • 5x 10 мкФ конденсаторы электролитические
  • Конденсатор электролитический 100 мкФ

Важно отметить, что все конденсаторы, используемые в зарядном насосе, должны быть рассчитаны на несколько вольт больше, чем ожидаемое выходное напряжение.

Схема

Вот как это выглядит на макете:

Описание схемы нагнетательного насоса

1. Таймер 555

Схема, показанная здесь, представляет собой простой генератор с таймером 555 и таймером. Компоненты синхронизации дают частоту около 500 кГц (что для биполярного 555-го уже само по себе подвиг). Эта высокая частота гарантирует, что конденсаторы на зарядном насосе периодически «обновляются», так что напряжение на выходе не имеет слишком сильных пульсаций.

2. Нагнетательный насос

Это самая устрашающая часть всей трассы.Как и большинство других вещей, его можно понять, разбив его на одну единицу:

Предположим, что на выводе 3, на выходе таймера 555, низкий уровень во время запуска. Это приводит к зарядке конденсатора через диод, так как отрицательная клемма теперь заземлена. Когда выходной сигнал становится высоким, отрицательный вывод тоже становится высоким - но поскольку на конденсаторе уже есть заряд (который не может никуда уйти из-за диода), напряжение, наблюдаемое на положительном выводе конденсатора, фактически равно удвоить входное напряжение.

Вот положительный вывод конденсатора:

Конечный результат заключается в том, что вы фактически добавляете смещение V CC к выходному сигналу таймера 555.

Теперь это напряжение напрямую как выход бесполезно, так как пульсация составляет 50%. Чтобы решить эту проблему, мы добавляем пиковый детектор, как показано на рисунке ниже:

Это вывод схемы выше:

И мы успешно удвоили выходное напряжение!

Советы по построению цепей

Биполярный 555 известен своими импульсами питания, которые он генерирует на шине питания, поскольку выходной двухтактный каскад почти замыкает подачу питания во время переходов.Так что развязка является обязательной .

Я сделаю небольшой объезд, чтобы рассказать вам кое-что о правильной развязке.

Вот вывод V CC генератора без какой-либо развязки:

А вот такой же вывод с правильной развязкой:

Вы можете ясно увидеть разницу, которую дает небольшая развязка.

Керамические SMD конденсаторы с низкой индуктивностью рекомендуются для каскада накачки заряда .Диоды Шоттки с низким прямым падением напряжения также улучшают характеристики.

Использование CMOS 555 с соответствующим выходным каскадом (возможно, даже драйвером затвора, таким как TC4420) может уменьшить (но не устранить) скачки напряжения питания.

Варианты нагнетательного насоса

Зарядные насосы не только увеличивают напряжение, они могут использоваться для изменения полярности напряжения.

Эта схема работает так же, как удвоитель напряжения - когда выход 555 становится высоким, крышка заряжается, а когда выход становится низким, заряд протягивается через второй конденсатор в обратном направлении, создавая отрицательное напряжение на выходе.

Где использовать нагнетательный насос?

  • Биполярный источник питания для операционных усилителей в цепи, где доступно только одно напряжение. Операционные усилители не потребляют много тока, так что это идеальный вариант. Приятно то, что инвертор и удвоитель могут управляться с одного и того же выхода, создавая, скажем, напряжение ± 12 В от источника питания 5 В.
  • Драйверы затвора
  • - можно использовать самозагрузку, но зарядный насос может генерировать более высокое напряжение, скажем, с приводом затвора 12 В от 3.Питание 3 В. В этом случае начальная загрузка не даст вам больше 7В.

Насосы

So Charge - это простые и эффективные устройства, используемые для создания дискретных значений входного напряжения.

Эффективное преобразование 12 В постоянного тока в 5 В для маломощной электроники, оценка шести модулей

В настоящее время я работаю над проектом Arduino, устанавливаемым на автомобиле. Устройство рассчитано на постоянное питание, и я решил использовать автомобильный аккумулятор в качестве источника постоянного питания.Я проектирую устройство с низким энергопотреблением, потребляющим 50 мА или меньше, потому что кто хочет застрять с разряженной батареей, верно?

Автомобильный аккумулятор обычно обеспечивает напряжение от 7 до 15 В, но в некоторых стандартах упоминается, что возможны скачки напряжения 40 В. Напряжение автомобильного аккумулятора обычно составляет около 12 В, но падает до ~ 7 В, когда вы запускаете двигатель, и до ~ 14 В, когда двигатель работает и аккумулятор заряжается. Поскольку мы не хотим, чтобы наше устройство перезагружалось во время пусков, мы хотели бы выполнить преобразование входного напряжения от 7 до 20 вольт в фиксированное выходное напряжение 5 вольт, которое ожидает Arduino Uno.

Регуляторы напряжения

Arduino Uno имеет на борту регулятор напряжения, который мы могли бы использовать. Рекомендуется для напряжений от 7 до 12 вольт. Это означает, что нам нужно сначала снизить высокое напряжение автомобильного аккумулятора с помощью внешнего компонента, прежде чем мы сможем подать его на плату Arduino Uno. К сожалению, одно это не решило бы наших проблем, поскольку не удовлетворило бы наши требования к эффективности.

Arduino Uno с обведенным регулятором напряжения. [Фото http: // www.electricrcaircraftguy.com]

Проблема с использованием регулятора напряжения заключается в том, что регулятор расточителен. Любое дополнительное напряжение, которое необходимо сбросить, преобразуется в тепло. Формула эффективности: eff (reg) = Vout / Vin. Стабилизатор напряжения также имеет некоторые преимущества, одно из них - стабильность, что означает, что он может поддерживать очень стабильное и точное выходное напряжение. Еще одно преимущество - компактный размер.

Чтобы выполнить эффективное преобразование, мы должны использовать импульсный источник питания, в частности понижающий преобразователь, который будет понижать для нас напряжение.Понижающий преобразователь будет включать и выключать вход настолько быстро, насколько это необходимо для обеспечения необходимого напряжения и мощности на выходе. Далее в этой статье будут сравниваться шесть различных понижающих (понижающих) модулей. Если вы не знакомы с принципом работы понижающего преобразователя с переключением режимов, прочтите эту статью, в которой также сравниваются некоторые модули при более высоких нагрузках.

Кандидатские модули

Одна реализация, которую я рассмотрел, - это понизить напряжение батареи примерно до 7 вольт, а затем запитать Arduino через его регулятор напряжения. Преимуществом является более стабильное напряжение для Arduino, однако при этом будет потеря энергии 1-eff (reg) = 1-5 / 7 = 28%. Кроме того, каждый процесс преобразования требует некоторого запаса между Vin и Vout, поэтому при наличии двух этапов нам становится трудно поддерживать нижний предел диапазона напряжения автомобильного аккумулятора, что создает потенциальные проблемы со сбросами во время запуска двигателя.

Итак, я закончил поиск модулей, которые могут работать от автомобильного аккумулятора и выдавать 5 вольт. Это может быть регулируемый модуль или фиксированный на 5 вольт.Я бы подключил эти модули к USB-порту Arduino (предпочтительнее из-за присутствующей там дополнительной защиты) или непосредственно к контакту Arduino 5V. Это означает, что предпочтение отдается модулям со встроенным выходным USB-портом «мама», хотя адаптеры или кабели преобразователя могут компенсировать его отсутствие.

Модули

Модули, которые я тестировал, происходят с Дальнего Востока, и большинство из них было куплено на eBay по цене от 1 до 2 долларов США (включая доставку). Это означает, что у большинства из них нет четкого номера модели или названия производителя.Я придумываю короткое название для каждого модуля, чтобы я мог легко их упомянуть. Я признаю, что качество фотографий могло быть лучше. Я старался изо всех сил с имеющимся у меня оборудованием. Также обратите внимание, что каждая фотография имеет собственный масштаб. Вот модули в произвольном порядке.

Сигара

Конвертер «Сигарный»

Этот адаптер имеет штекер прикуривателя на одном конце и предназначен для подключения к гнезду прикуривателя в автомобиле. Выходной разъем - это женский USB-порт.Такие модули продаются конечным пользователям для зарядки USB-устройств в автомобиле. Я понятия не имею, где я это взял, но я нашел его в своей корзине с запчастями, разобрал и использовал в своем исследовании.

Поскольку такие преобразователи продаются конечным пользователям, их списки обычно не показывают фотографии печатной платы, так что это рулетка в отношении того, какой чип и эффективность вы получаете.

Регулируемый

«Регулируемый» преобразователь, передний

«Регулируемый» преобразователь, задний

Этот адаптер продавался на eBay как «Регулируемый понижающий модуль питания DC-DC LM2596 4.От 75-24В до 0,93-18В ». На самом деле чипа LM2596 там нет, что не должно быть большим сюрпризом для покупателей eBay. Это регулируемый понижающий модуль, который отлично подходит для прототипирования. Вы регулируете выходное напряжение с помощью многооборотного потенциометра. Входные и выходные разъемы представляют собой винтовые клеммы, и вы можете видеть, что я подключил их к цилиндрической вилке для удобства использования.

Амперметр

Преобразователь «Амперметр», передний

Преобразователь «Амперметр», Задний

Этот модуль продавался на eBay как «понижающий преобразователь постоянного тока 2А постоянного напряжения с вольтметром и амперметром».Он имеет регулируемое напряжение, ток и дисплей, который может отображать входное / выходное напряжение и выходной ток. Очень хорошо для прототипирования. Для некоторых людей это может быть даже альтернативой правильному настольному источнику питания. Этот модуль имеет разъемы, аналогичные модулю «Регулируемый», метод настройки также аналогичен.

штраф

Преобразователь «Fine», передний

Преобразователь «Fine», задний

Этот модуль от QSKJ был внесен в список «Fine 6-24V 12V / 24V to 5V 3A CAR USB Charger Module DC Buck step down Converter».Это один из самых маленьких модулей в тесте. Он явно предназначен для интеграции в другие проекты, поскольку имеет две контактные площадки для ввода. На выходе получается довольно симпатичный женский USB-порт. В листинге упоминается множество дополнительных функций, таких как новейшая схема идентификации USB, схемы защиты, сверхнизкий статический ток (0,85 мА) и многое другое.

600 мА

Преобразователь «600 мА», передний

Преобразователь «600 мА», задний

Этот модуль с пометкой «DM01» на 100% предназначен для интеграции. Входы и выходы через контактные площадки. Похоже, этот модуль также выпускается в версиях на 3,3, 9 и 12 В. Он был выставлен на продажу как «понижающий понижающий модуль постоянного / постоянного тока 600 мА с фиксированным выходным напряжением 6-55 В на 5 В». Это может быть самый маленький модуль из 6, но отсутствие порта USB делает его нечестным сравнением. Одна особенность, которая отличает этот модуль от других, участвовавших в тесте, заключается в том, что он имеет панель «EN». Вы можете управлять этим разъемом для выключения и запуска модуля при необходимости. Заявленный ток отключения составляет менее 1 мкА.Если вы просто собираетесь подключить эту площадку к «Vin +», не беспокойтесь, «ток холостого хода» этого модуля составляет всего 0,7 мА.

Precise

Преобразователь «Precise», передний

Преобразователь «Точный», задний

Этот модуль имеет те же соединения, что и «Fine», но он немного больше. Он продавался как «3A DC-DC 9V / 12V / 24V to 5V USB Step Down Power Module 2A Precise Vehicle Charger».

Напряжение и ток

Вот некоторые электрические свойства 6 модулей.У меня не было свойств модуля для «Сигары», поэтому диапазоны основаны на спецификациях микросхем и могут быть лучше, чем фактические диапазоны модулей.

Модуль Входное напряжение Выходное напряжение Максимальный выходной ток Пиковый выходной ток
Сигара 3 - 40 В 5,4 - 5,5 В 1,5 А ?
Регулируемый 4,75 - 24 В 0,93 - 18 В 2.5A 5A
Амперметр 4,5 - 24 В 0,93 - 20 В 2A ?
Тонкое 6 - 24 В 5,1 - 5,2 В 2,1 A 3A
600 мА 6 - 55 В 5 В 0,6 A 1 A
Precise 7,5 - 28V 5V 2A 3A

Пиковый ток означает способность обеспечивать высокий ток в течение ограниченного периода времени. Максимальный ток означает максимальный ток, который модуль может обеспечить постоянно. Имейте в виду, что в некоторых модулях упоминается, что для работы с максимальным током может потребоваться дополнительный радиатор или охлаждающее решение.

Несколько моментов, о которых стоит упомянуть: во-первых, «Cigar» с фиксированным выходным USB-разъемом выдает напряжение, слишком высокое по стандартам USB. Это могло быть из-за старости или просто плохого качества. Разница составляет около 10%, и я считаю ее непригодной для использования. Во-вторых, большинство модулей способны работать с входным напряжением примерно до 25 вольт, но немногие из них могут работать с напряжением 40 вольт и выше.Престижность за это.

Свойства коммутационной цепи

Модуль Микросхема Частота Катушка индуктивности Заявленная эффективность
Сигара MC34063A
100 кГц 220 мкГн? 83% при 24 В и 500 мА
Регулируемый MP23070N 340 кГц
10 мкГн? до 98%
Амперметр MP23070N 340 кГц
10 мкГн? ?
Fine MP2315 (знак AGCG)
500 кГц 4. 7 мкГн от 12 В до 5 В 1 А может до 94%
600 мА HT7463A (маркировка 463A)
1250 кГц
22 мкГн до 96%
Precise MP1584EN 500 кГц
15 мкГн? до 96%

Более высокая частота переключения будет означать меньшую пульсацию на выходе (более точное напряжение / ток), но вызовет больше накладных расходов из-за переключения, что немного снижает эффективность.

Рядом с некоторыми значениями индуктивности стоит знак "?". Это означает, что компонент не был помечен, а значение было оценено на основе рекомендаций в таблице данных. Обычно для более низкой частоты требуется индуктор большего размера и большей номинальной мощности.

Тестирование

Измерение тока с обеих сторон

Сначала я измерил ток, используемый моим устройством на выходе преобразователя, который составил около 50 мА. Затем я создал фиктивную нагрузку 100 Ом, подключив два резистора по 200 Ом параллельно.Я использовал массив резисторов, чтобы уменьшить нагрузку на каждый отдельный резистор, который был рассчитан на 0,25 Вт. В соответствии с законом Ома резистор на 100 Ом будет вызывать нагрузку 50 мА при напряжении 5 вольт, аналогично тому, как это делает устройство.

Затем я измерил ток, используемый преобразователем на входе, как для нагрузки устройства, так и для фиктивной нагрузки. Я заметил, что реальная нагрузка и фиктивная нагрузка с одинаковым средним током имеют одинаковую эффективность. Разница могла возникнуть, поскольку потребляемая мощность фиктивной нагрузки является фиксированной, в то время как устройство может потреблять мощность пачками, но это не оказало существенного влияния на результаты.Я пришел к выводу, что использование фиктивных резисторов - достаточно хорошее приближение для этого теста.

Затем я сделал фиктивные нагрузки на токи 25 мА, 50 мА и 100 мА, используя параллельно 1, 2 и 4 резистора.

Измерение тока с имитацией нагрузки

Чтобы как можно меньше повлиять на измерение, я использовал амперметр на входе (последовательно) и рассчитал ток на выходе, используя закон Ома I = V / R. Таким образом, не было никакого воздействия на выходную сторону, которое могло бы добавить падение напряжения и повлиять на результаты.Напряжение V измерялось параллельно, а сопротивление R известно и зависит от фиктивной нагрузки, используемой для каждого испытания.

Блок питания для теста был на 12 В, но из-за падения напряжения на амперметре входное напряжение модулей немного ниже.

Результаты

Я рассчитал эффективность каждого модуля для каждого типа нагрузки как:

 eff = Pin / Pout = (Vin * Iin) / (Vout * Iout)

Таблицы данных некоторых микросхем, используемых в модулях, содержат график эффективности.КПД зависит от напряжения и тока. Если возможно, я добавил в последний столбец перечисленную эффективность микросхемы для соответствующих Vin и Iout. У некоторых модулей есть диаграммы эффективности, которые не охватывают диапазоны малых токов, что может указывать на тип нагрузки, для которой (не) были разработаны микросхемы.

Выходной ток 25 мА

Модуль In V Out V In mA КПД КПД чипа
Сигара 11.82 5,46 21 60%
Регулируемый 11,63
5,08 35,65 31%
Амперметр 11,58 5,04
40,04 27%
Мелкое 11,91 5,12 13,7 80% 87%
600 мА 11,9
5.04 14,2 75% 74%
Precise 11,9
4,98 14,75 71% 75%

Выходной ток 50 мА

Модуль In V Out V In mA КПД КПД чипа
Сигара 11,52 5,49 38,6 68%
Регулируемый 11. 45 5,08 47,44 48%
Амперметр 11,39 5,05 52,2 43%
Мелкое 11,73 5,13 26,98 83% 89%
600 мА 11,72 5,01 26,66 80% 86%
Precise 11,72 4,98 27.3 78% 77,5%

Выходной ток 100 мА

Модуль In V Out V In mA КПД КПД чипа
Сигара 11,15 5,54 76,3 72%
Регулируемый 11,22 5,08 79,8 58%
Амперметр 11.18 5,04 76,1 60%
Мелкое 11,41 5,12 54,6 84% 91%
600 мА 11,46 4,9 51 82% 88%
Precise 11,38 4,96 53,5 81% 82%

Заключение

Как видно выше, различия могут быть значительными. При тесте с наименьшей нагрузкой (25 мА) худший исполнитель потребляет в 3 раза больше энергии, чем лучший.

Различия в эффективности между модулями становятся более тонкими по мере увеличения нагрузки: 2x для 50 мА и 1,5x для 100 мА.

Входные напряжения разные. Более высокий ток на стороне входа означает большее падение напряжения на амперметре, что приводит к более низкому входному напряжению по сравнению с выходным напряжением источника питания.

Указанный КПД микросхемы находится в пределах 5-10% от измеренного КПД модуля. Дельта может быть связана с неэффективностью самого модуля или с различиями в общих условиях (температура и т. Д.).

И победитель: «Отлично»! Этот модуль явно лучше всего подходит для сценариев с низким энергопотреблением. При достижении токов 100 мА различия между 3 ведущими модулями минимальны.

Что делает «Fine» лучше других? Это относительно новая микросхема. Технические данные относятся к 2014 году, а MP2307 - с 2008 года. Он также имеет очень низкие значения Rds (on) (90 мОм / 40 мОм), но, что наиболее интересно, MP2315 имеет режим энергосбережения AAM (Advanced Asynchronous Modulation) для легкая нагрузка.

Advanced Asynchronous Modulation (AAM) - это запатентованная технология MPS. Используя эту технологию, ИС будет снижать свою частоту при обнаружении низких нагрузок, тем самым уменьшая накладные расходы на переключение, но потенциально вызывая нестабильность и колебания. Значение резистора на выводе AAM определяет, когда начать это поведение. Не стесняйтесь поправлять меня в комментариях, если я неправильно это объясняю.

В заключение, если вам нужен эффективный модуль для легких нагрузок, вы можете попробовать этот модуль от QSKJ с чипом MPS MP2315, помеченным как AGCx (я видел, как AGCG или AGCE используются специально).Если у вас есть другие рекомендации, поделитесь ими в комментариях ниже. Удачного проекта!

gravity__analog_current_to_voltage_converter_for_4 ~ 20ma_application__sku_sen0262-DFRobot

  • ДОМ
  • СООБЩЕСТВО
  • ФОРУМ
  • БЛОГ
  • ОБРАЗОВАНИЕ
ГЛАВНАЯ ФОРУМ БЛОГ
  • Контроллер
    • DFR0010 Arduino Nano 328
    • DFR0136 Сервоконтроллер Flyduino-A 12
    • DFR0225 Romeo V2-Все в одном контроллере R3
    • Arduino_Common_Controller_Selection_Guide
  • DFR0182 Беспроводной геймпад V2. 0
  • DFR0100 Комплект для начинающих DFRduino для Arduino V3
  • DFR0267 Блуно
  • DFR0282 Жук
  • DFR0283 Dreamer Maple V1.0
  • DFR0296 Блуно Нано
  • DFR0302 MiniQ 2WD Plus
  • DFR0304 Беспроводной геймпад BLE V2
  • DFR0305 RoMeo BLE
  • DFR0351 Romeo BLE mini V2.0
  • DFR0306 Блуно Мега 1280
  • DFR0321 Wido-WIFI IoT узел
  • DFR0323 Блуно Мега 2560
  • DFR0329 Блуно М3
  • DFR0339 Жук Блуно
  • DFR0343 Контроллер с низким энергопотреблением UHex
  • DFR0355 SIM808 с материнской платой Leonardo
  • DFR0392 DFRduino M0 материнская плата, совместимая с Arduino
  • DFR0398 Romeo BLE Quad Robot Controller
  • DFR0416 Bluno M0 Материнская плата
  • DFR0575 Жук ESP32
  • DFR0133 X-Доска
  • DFR0162 X-Board V2
  • DFR0428 3. 5-дюймовый сенсорный TFT-экран для Raspberry Pi
  • DFR0494 Raspberry Pi ШАПКА ИБП
  • DFR0514 DFR0603 IIC 16X2 RGB LCD KeyPad HAT V1.0
  • DFR0524 5.5 HDMI OLED-дисплей с емкостным сенсорным экраном V2.0
  • DFR0550 5-дюймовый TFT-дисплей с сенсорным экраном V1.0
  • DFR0591 модуль дисплея raspberry pi e-ink V1.0
  • DFR0592 Драйвер двигателя постоянного тока HAT
  • DFR0604 HAT расширения ввода-вывода для нулевого числа Pi V1.0
  • DFR0566 Шляпа расширения ввода-вывода для Raspberry Pi
  • DFR0528 Шляпа ИБП для Raspberry Pi Zero
  • DFR0331 Romeo для контроллера Edison
  • DFR0453 DFRobot CurieNano - мини-плата Genuino Arduino 101
  • TEL0110 CurieCore Модуль нейронов Intel® Curie
  • DFR0478 Микроконтроллер FireBeetle ESP32 IOT (V3. 0) с поддержкой Wi-Fi и Bluetooth
  • DFR0483 FireBeetle Covers-Gravity I O Expansion Shield
  • FireBeetle Covers-24 × 8 светодиодная матрица
  • TEL0121 FireBeetle Covers-LoRa Radio 433 МГц
  • TEL0122 FireBeetle Covers-LoRa Radio 915 МГц
  • TEL0125 FireBeetle охватывает LoRa Radio 868MHz
  • DFR0489 FireBeetle ESP8266 Микроконтроллер IOT
  • DFR0492 FireBeetle Board-328P с BLE4.1
  • DFR0498 FireBeetle Covers-Camera & Audio Media Board
  • DFR0507 FireBeetle Covers-OLED12864 Дисплей
  • DFR0508 FireBeetle Covers-Двигатель постоянного тока и шаговый драйвер
  • DFR0511 FireBeetle Covers-ePaper Черно-белый дисплейный модуль
  • DFR0531 FireBeetle Covers-ePaper Черно-белый и красный дисплейный модуль
  • DFR0536 Плата расширения геймпада с микробитами
  • DFR0548 Плата расширения микробитового драйвера
  • ROB0148 micro: Maqueen для micro: bit
  • ROB0150 Microbit Круглая плата расширения для светодиодов RGB
  • MBT0005 Micro IO-BOX
  • SEN0159 Датчик CO2
  • DFR0049 DFRobot Датчик газа
  • TOY0058 Датчик атмосферного давления
  • SEN0220 Инфракрасный датчик CO2 0-50000ppm
  • SEN0219 Гравитационный аналоговый инфракрасный датчик CO2 для Arduino
  • SEN0226 Датчик барометра Gravity I2C BMP280
  • SEN0231 Датчик гравитации HCHO
  • SEN0251 Gravity BMP280 Датчики атмосферного давления
  • SEN0132 Датчик угарного газа MQ7
  • SEN0032 Трехосный акселерометр - ADXL345
  • DFR0143 Трехосевой акселерометр MMA7361
  • Трехосный акселерометр серии FXLN83XX
  • SEN0072 CMPS09 - Магнитный компас с компенсацией наклона
  • SEN0073 9 степеней свободы - бритва IMU
  • DFR0188 Flymaple V1. 1
  • SEN0224 Трехосевой акселерометр Gravity I2C - LIS2DH
  • SEN0140 Датчик IMU с 10 степенями свободы, версия 2.0
  • SEN0250 Gravity BMI160 6-осевой инерционный датчик движения
  • SEN0253 Gravity BNO055 + BMP280 интеллектуальный 10DOF AHRS
  • SEN0001 URM37 V5.0 Ультразвуковой датчик
  • SEN0002 URM04 V2.0
  • SEN0004 SRF01 Ультразвуковой датчик
  • SEN0005 SRF02 Ультразвуковой датчик
  • SEN0006 SRF05 Ультразвуковой датчик
  • SEN0007 SRF08 Ультразвуковой датчик
  • SEN0008 SRF10 Ультразвуковой датчик
  • SEN0149 URM06-RS485 Ультразвуковой
  • SEN0150 URM06-UART Ультразвуковой
  • SEN0151 URM06-PULSE Ультразвуковой
  • SEN0152 URM06-ANALOG Ультразвуковой
  • SEN0153 Ультразвуковой датчик URM07-UART
  • SEN0246 URM08-RS485 Водонепроницаемый гидролокатор-дальномер
  • SEN0304 Ультразвуковой датчик URM09 (Gravity-I2C) (V1. 0)
  • SEN0304 URM09 Ультразвуковой датчик (Gravity-I2C) (V1.0)
  • SEN0300 Водонепроницаемый ультразвуковой датчик ULS
  • SEN0301 Водонепроницаемый ультразвуковой датчик ULA
  • SEN0307 URM09 Аналог ультразвукового датчика силы тяжести
  • SEN0311 A02YYUW Водонепроницаемый ультразвуковой датчик
  • SEN0312 ME007YS Водонепроницаемый ультразвуковой датчик
  • SEN0313 A01NYUB Водонепроницаемый ультразвуковой датчик
  • DFR0066 SHT1x Датчик влажности и температуры
  • DFR0067 DHT11 Датчик температуры и влажности
  • SEN0137 DHT22 Модуль температуры и влажности
  • DFR0023 Линейный датчик температуры DFRobot LM35
  • DFR0024 Gravity DS18B20 Датчик температуры, совместимый с Arduino V2
  • DFR0024 Gravity DS18B20 Датчик температуры, совместимый с Arduino V2
  • SEN0114 Датчик влажности
  • Датчик температуры TOY0045 TMP100
  • TOY0054 SI7021 Датчик температуры и влажности
  • SEN0206 Датчик инфракрасного термометра MLX
  • SEN0227 SHT20 Водонепроницаемый зонд датчика температуры и влажности I2C
  • SEN0236 Gravity I2C BME280 Датчик окружающей среды Температура, влажность, барометр
  • SEN0248 Gravity I2C BME680 Датчик окружающей среды VOC, температура, влажность, барометр
  • DFR0558 Цифровой высокотемпературный датчик силы тяжести типа К
  • SEN0308 Водонепроницаемый емкостный датчик влажности почвы
  • SEN0019 Регулируемый переключатель инфракрасного датчика
  • SEN0042 DFRobot Инфракрасный датчик прорыва
  • SEN0143 SHARP GP2Y0A41SK0F ИК-датчик рейнджера 4-30 см
  • SEN0013 Sharp GP2Y0A02YK ИК-датчик рейнджера 150 см
  • SEN0014 Sharp GP2Y0A21 Датчик расстояния 10-80 см
  • SEN0085 Sharp GP2Y0A710K Датчик расстояния 100-550 см
  • Модуль цифрового ИК-приемника DFR0094
  • DFR0095 Модуль цифрового ИК-передатчика
  • SEN0018 Цифровой инфракрасный датчик движения
  • DFR0107 ИК-комплект
  • SEN0264 TS01 ИК-датчик температуры (4-20 мА)
  • SEN0169 Аналоговый pH-метр Pro
  • DFR0300-H Gravity: аналоговый датчик электропроводности (K = 10)
  • DFR0300 Гравитационный аналоговый датчик электропроводности V2 K = 1
  • SEN0165 Аналоговый измеритель ОВП
  • SEN0161-V2 Комплект гравитационного аналогового датчика pH V2
  • SEN0161 PH метр
  • SEN0237 Гравитационный аналоговый датчик растворенного кислорода
  • SEN0204 Бесконтактный датчик уровня жидкости XKC-Y25-T12V
  • SEN0205 Датчик уровня жидкости-FS-IR02
  • SEN0244 Gravity Analog TDS Sensor Meter для Arduino
  • SEN0249 Комплект измерителя pH с аналоговым наконечником копья силы тяжести для обработки почвы и пищевых продуктов
  • SEN0121 Датчик пара
  • SEN0097 Датчик освещенности
  • DFR0026 Датчик внешней освещенности DFRobot
  • TOY0044 УФ-датчик
  • SEN0172 LX1972 датчик внешней освещенности
  • SEN0043 TEMT6000 датчик внешней освещенности
  • SEN0175 УФ-датчик v1. 0-ML8511
  • SEN0228 Gravity I2C VEML7700 Датчик внешней освещенности
  • SEN0101 Датчик цвета TCS3200
  • DFR0022 DFRobot датчик градаций серого
  • Датчик отслеживания линии SEN0017 для Arduino V4
  • SEN0147 Интеллектуальный датчик оттенков серого
  • SEN0212 TCS34725 Датчик цвета I2C для Arduino
  • SEN0245 Gravity VL53L0X Лазерный дальномер ToF
  • SEN0259 TF Mini LiDAR ToF Laser Range Sensor
  • SEN0214 Датчик тока 20A
  • SEN0262 Гравитационный аналоговый преобразователь тока в напряжение для приложений 4 ~ 20 мА
  • SEN0291 Gravity: Цифровой ваттметр I2C
  • DFR0027 Цифровой датчик вибрации DFRobot V2
  • DFR0028 DFRobot Датчик наклона
  • DFR0029 Цифровая кнопка DFRobot
  • DFR0030 DFRobot емкостный сенсорный датчик
  • Модуль цифрового зуммера DFR0032
  • DFR0033 Цифровой магнитный датчик
  • DFR0034 Аналоговый звуковой датчик
  • SEN0038 Колесные энкодеры для DFRobot 3PA и 4WD Rovers
  • DFR0051 Аналоговый делитель напряжения
  • DFR0052 Аналоговый пьезодисковый датчик вибрации
  • DFR0076 Датчик пламени
  • DFR0053 Аналоговый датчик положения ползуна
  • DFR0054 Аналоговый датчик вращения V1
  • DFR0058 Аналоговый датчик вращения V2
  • Модуль джойстика DFR0061 для Arduino
  • DFR0075 AD Клавиатурный модуль
  • Модуль вентилятора DFR0332
  • SEN0177 PM2. 5 лазерный датчик пыли
  • Модуль датчика веса SEN0160
  • SEN0170 Тип напряжения датчика скорости ветра 0-5 В
  • TOY0048 Высокоточный двухосевой датчик инклинометра, совместимый с Arduino Gadgeteer
  • SEN0187 RGB и датчик жестов
  • SEN0186 Метеостанция с анемометром Флюгер Дождь ведро
  • SEN0192 Датчик микроволн
  • SEN0185 датчик Холла
  • FIT0449 DFRobot Speaker v1.0
  • Датчик частоты сердечных сокращений SEN0203
  • DFR0423 Самоблокирующийся выключатель
  • SEN0213 Датчик монитора сердечного ритма
  • SEN0221 Датчик угла Холла силы тяжести
  • SEN0223 Датчик переключателя проводимости
  • SEN0230 Инкрементальный фотоэлектрический датчик угла поворота - 400P R
  • SEN0235 Модуль поворотного энкодера EC11
  • SEN0240 Аналоговый датчик ЭМГ от OYMotion
  • SEN0232 Гравитационный аналоговый измеритель уровня звука
  • SEN0233 Монитор качества воздуха PM 2. 5, формальдегид, датчик температуры и влажности
  • DFR0515 FireBeetle Covers-OSD Модуль наложения символов
  • SEN0257 Датчик гравитационного давления воды
  • SEN0289 Gravity: Цифровой датчик встряхивания
  • SEN0290 Gravity: Датчик молнии
  • DFR0271 GMR Плата
  • ROB0003 Pirate 4WD Мобильная платформа
  • Мобильная платформа ROB0005 Turtle 2WD
  • ROB0025 NEW A4WD Мобильный робот с кодировщиком
  • ROB0050 4WD MiniQ Полный комплект
  • ROB0111 4WD MiniQ Cherokey
  • ROB0036 Комплект роботизированной руки с 6 степенями свободы
  • FIT0045 DF05BB Комплект наклонно-поворотного устройства
  • ROB0102 Мобильная платформа Cherokey 4WD
  • ROB0117 Базовый комплект для Cherokey 4WD
  • ROB0022 4WD Мобильная платформа
  • ROB0118 Базовый комплект для Turtle 2WD
  • Робот-робот ROB0080 Hexapod
  • ROB0112 Мобильная платформа Devastator Tank
  • ROB0114 Мобильная платформа Devastator Tank
  • ROB0124 Мобильная платформа HCR с всенаправленными колесами
  • ROB0128 Devastator Tank Мобильная платформа Металлический мотор-редуктор постоянного тока
  • ROB0137 Explorer MAX Робот
  • ROB0139 Робот FlameWheel
  • DFR0270 Accessory Shield для Arduino
  • DFR0019 Щит для прототипирования для Arduino
  • DFR0265 Экран расширения ввода-вывода для Arduino V7
  • DFR0210 Пчелиный щит
  • DFR0165 Mega IO Expansion Shield V2. 3
  • DFR0312 Плата расширения Raspberry Pi GPIO
  • DFR0311 Raspberry Pi встречает Arduino Shield
  • DFR0327 Arduino Shield для Raspberry Pi 2B и 3B
  • DFR0371 Экран расширения ввода-вывода для Bluno M3
  • DFR0356 Щит Bluno Beetle
  • DFR0412 Gravity IO Expansion Shield для DFRduino M0
  • DFR0375 Cookie I O Expansion Shield V2
  • DFR0334 GPIO Shield для Arduino V1.0
  • DFR0502 Gravity IO Expansion & Motor Driver Shield V1.1
  • DFR0518 Micro Mate - мини-плата расширения для микробита
  • DFR0578 Gravity I O Expansion Shield для OpenMV Cam M7
  • DFR0577 Gravity I O Expansion Shield для Pyboard
  • DFR0626 MCP23017 Модуль расширения с IIC на 16 цифровых IO
  • DFR0287 LCD12864 Экран
  • DFR0009 Экран ЖК-клавиатуры для Arduino
  • DFR0063 I2C TWI LCD1602 Модуль Gadgeteer-совместимый
  • Модуль DFR0154 I2C TWI LCD2004, совместимый с Arduino Gadgeteer
  • Светодиодная матрица DFR0202 RGB
  • DFR0090 3-проводной светодиодный модуль
  • TOY0005 OLED 2828 цветной дисплейный модуль. Совместимость с NET Gadgeteer
  • TOY0006 OLED 9664 RGB Дисплейный модуль
  • Модуль дисплея TOY0007 OLED 2864
  • Модуль дисплея FIT0328 2.7 OLED 12864
  • DFR0091 3-проводной последовательный ЖК-модуль, совместимый с Arduino
  • DFR0347 2,8 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0348 3.5 TFT Touch Shield с 4 МБ флэш-памяти для Arduino и mbed
  • DFR0374 Экран ЖК-клавиатуры V2.0
  • DFR0382 Экранная светодиодная клавиатура V1.0
  • DFR0387 TELEMATICS 3.5 TFT сенсорный ЖК-экран
  • DFR0459 Светодиодная матрица RGB 8x8
  • DFR0460 Светодиодная матрица RGB 64x32 - шаг 4 мм / Гибкая светодиодная матрица 64x32 - Шаг 4 мм / Гибкая светодиодная матрица 64x32 - Шаг 5 мм
  • DFR0461 Гибкая светодиодная матрица 8x8 RGB Gravity
  • DFR0462 Гибкая светодиодная матрица 8x32 RGB Gravity
  • DFR0463 Gravity Гибкая светодиодная матрица 16x16 RGB
  • DFR0471 Светодиодная матрица RGB 32x16 - шаг 6 мм
  • DFR0472 Светодиодная матрица RGB 32x32 - шаг 4 мм
  • DFR0464 Gravity I2C 16x2 ЖК-дисплей Arduino с подсветкой RGB
  • DFR0499 Светодиодная матрица RGB 64x64 - шаг 3 мм
  • DFR0506 7-дюймовый дисплей HDMI с емкостным сенсорным экраном
  • DFR0555 \ DF0556 \ DFR0557 Gravity I2C LCD1602 Модуль ЖК-дисплея Arduino
  • DFR0529 2. 2-дюймовый ЖК-дисплей TFT V1.0 (интерфейс SPI)
  • DFR0605 Gravity: цифровой светодиодный модуль RGB
  • FIT0352 Цифровая светодиодная водонепроницаемая лента с RGB-подсветкой 60LED м * 3 м
  • DFR0645-G DFR0645-R 4-цифровой светодиодный сегментный модуль дисплея
  • Артикул DFR0646-G DFR0646-R 8-цифровой светодиодный сегментный модуль дисплея
  • DFR0597 Гибкая светодиодная матрица RGB 7x71
  • DFR0231 Модуль NFC для Arduino
  • Модуль радиоданных TEL0005 APC220
  • TEL0023 BLUETOOH BEE
  • TEL0026 DF-BluetoothV3 Bluetooth-модуль
  • Модуль беспроводного программирования TEL0037 для Arduino
  • TEL0044 DFRduino GPS Shield-LEA-5H
  • TEL0047 WiFi Shield V2.1 для Arduino
  • TEL0051 GPS GPRS GSM модуль V2. 0
  • TEL0067 Wi-Fi Bee V1.0
  • TEL0073 BLE-Link
  • TEL0075 RF Shield 315 МГц
  • TEL0078 WIFI Shield V3 PCB Антенна
  • TEL0079 WIFI Shield V3 RPSMA
  • TEL0084 BLEmicro
  • TEL0086 DF-маяк EVB
  • TEL0087 USBBLE-LINK Bluno Адаптер для беспроводного программирования
  • TEL0080 UHF RFID МОДУЛЬ-USB
  • TEL0081 УВЧ RFID МОДУЛЬ-RS485
  • TEL0082 UHF RFID МОДУЛЬ-UART
  • TEL0083-A GPS-приемник для Arduino модели A
  • TEL0092 WiFi Bee-ESP8266 Wirelss модуль
  • Модуль GPS TEL0094 с корпусом
  • TEL0097 SIM808 GPS GPRS GSM Shield
  • DFR0342 W5500 Ethernet с материнской платой POE
  • DFR0015 Xbee Shield для Arduino без Xbee
  • TEL0107 WiFiBee-MT7681 Беспроводное программирование Arduino WiFi
  • TEL0089 SIM800C GSM GPRS Shield V2. 0
  • Модуль приемника RF TEL0112 Gravity 315MHZ
  • TEL0113 Gravity UART A6 GSM и GPRS модуль
  • TEL0118 Gravity UART OBLOQ IoT-модуль
  • Модуль TEL0120 DFRobot BLE4.1
  • TEL0002 Bluetooth-адаптер
  • TEL0108 Модуль аудиоприемника Bluetooth
  • TEL0124 SIM7600CE-T 4G (LTE) Shield V1.0
  • DFR0505 SIM7000C Arduino NB-IoT LTE GPRS Expansion Shield
  • DFR0013 IIC в GPIO Shield V2.0
  • Плата привода двигателя датчика DFR0057 - Версия 2.2
  • DFR0062 WiiChuck адаптер
  • DFR0233 Узел датчика RS485 V1.0
  • DFR0259 Arduino RS485 щит
  • DFR0370 Экран CAN-BUS V2
  • DFR0627 IIC для двойного модуля UART
  • TEL0070 Multi USB RS232 RS485 TTL преобразователь
  • DFR0064 386AMP модуль аудиоусилителя
  • DFR0273 Экран синтеза речи
  • DFR0299 DFPlayer Mini
  • TOY0008 DFRduino Плеер MP3
  • SEN0197 Диктофон-ISD1820
  • DFR0420 Аудиозащитный экран для DFRduino M0
  • DFR0534 Голосовой модуль
  • SD2403 Модуль часов реального времени SKU TOY0020
  • TOY0021 SD2405 Модуль часов реального времени
  • DFR0151 Модуль Gravity I2C DS1307 RTC
  • DFR0469 Модуль Gravity I2C SD2405 RTC
  • DFR0316 MCP3424 18-разрядный канал АЦП-4 с усилителем с программируемым усилением
  • DFR0552 Gravity 12-битный модуль I2C DAC
  • DFR0553 Gravity I2C ADS1115 16-битный модуль АЦП, совместимый с Arduino и Raspberry Pi
  • DFR0117 Модуль хранения данных Gravity I2C EEPROM
  • Модуль SD DFR0071
  • Плата привода двигателя датчика DFR0057 - Версия 2. 2
  • DFR0360 XSP - Программист Arduino
  • DFR0411 Двигатель постоянного тока Gravity 130
  • DFR0438 Яркий светодиодный модуль
  • DFR0439 Светодиодные гирлянды красочные
  • DFR0440 Модуль микровибрации
  • DFR0448 Светодиодные гирлянды, теплый белый цвет
  • Встроенный термопринтер DFR0503 - последовательный TTL
  • DFR0504 Гравитационный изолятор аналогового сигнала
  • DFR0520 Двойной цифровой потенциометр 100K
  • DFR0565 Гравитационный цифровой изолятор сигналов
  • DFR0563 Гравитация 3.Датчик уровня топлива литиевой батареи 7V
  • DFR0576 Гравитационный цифровой мультиплексор I2C с 1 по 8
  • DFR0117 Модуль хранения данных Gravity I2C EEPROM
  • DRI0001 Моторный щит Arduino L293
  • DRI0002 MD1. 3 2A Двухмоторный контроллер
  • DRI0009 Моторный щит Arduino L298N
  • DRI0021 Драйвер двигателя постоянного тока Veyron 2x25A Brush
  • DRI0017 2A Motor Shield для Arduino Twin
  • Драйвер двигателя постоянного тока DRI0018 2x15A Lite
  • Микродвигатель постоянного тока FIT0450 с энкодером-SJ01
  • FIT0458 Микродвигатель постоянного тока с энкодером-SJ02
  • DFR0399 Микро-металлический мотор-редуктор постоянного тока 75 1 Вт Драйвер
  • DRI0039 Quad Motor Driver Shield для Arduino
  • DRI0040 Двойной 1.Драйвер двигателя 5A - HR8833
  • DRI0044 2x1.2A Драйвер двигателя постоянного тока TB6612FNG
  • Драйвер двигателя постоянного тока DFR0513 PPM 2x3A
  • DFR0523 Гравитационный цифровой перистальтический насос
  • DRI0027 Digital Servo Shield для Arduino
  • DRI0029 Сервопривод Veyron, 24 канала
  • SER0044 DSS-M15S 270 ° 15KG Металлический сервопривод DF с аналоговой обратной связью
  • DRI0023 Экран шагового двигателя для Arduino DRV8825
  • DRI0035 TMC260 Щиток драйвера шагового двигателя
  • DFR0105 Силовой щит
  • DFR0205 Силовой модуль
  • DFR0457 Контроллер мощности Gravity MOSFET
  • DFR0564 Зарядное устройство USB для 7. Литий-полимерная батарея 4 В
  • DFR0535 Менеджер солнечной энергии
  • DFR0559 Sunflower Solar Power Manager 5V
  • DFR0559 Менеджер солнечной энергии 5 В
  • DFR0580 Solar Power Manager для свинцово-кислотных аккумуляторов 12 В
  • DFR0222 Реле X-Board
  • Релейный модуль DFR0017, совместимый с Arduino
  • DFR0289 Релейный контроллер RLY-8-POE
  • DFR0290 RLY-8-RS485 8-релейный контроллер
  • DFR0144 Релейный экран для Arduino V2.1
  • DFR0473 Gravity Digital Relay Module Совместимость с Arduino и Raspberry Pi
  • KIT0003 EcoDuino - Комплект для автомобильных заводов
  • KIT0071 MiniQ Discovery Kit
  • KIT0098 Пакет компонентов подключаемого модуля макета
  • Артикул DFR0748 Цветок Китти
  • SEN0305 Гравитация: HUSKYLENS - простой в использовании датчик машинного зрения AI

Лучший преобразователь напряжения и тока USB - отличные предложения на преобразователь напряжения и тока USB от глобальных продавцов преобразователей напряжения и тока USB

Отличные новости !!! Вы попали в нужное место для преобразователя напряжения и тока usb. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший преобразователь напряжения и тока USB в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой преобразователь напряжения и тока USB на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в преобразователе напряжения и тока USB и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Converter Voltage and Current usb по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Защита от низкого напряжения (LVP) и расцепитель низкого напряжения (LVR)

В рамках двух основных категорий контроллеров моторов в настоящее время используются три основных типа контроллеров переменного тока через линию. Существуют контроллеры защиты от низкого напряжения (LVP), расцепителя низкого напряжения (LVR) и расцепителя низкого напряжения (LVRE).

Основное назначение контроллера LVP - обесточить двигатель при низком напряжении и предотвратить его автоматический повторный запуск при восстановлении нормального напряжения (рисунок ниже).

Работа контроллера LVP:

Рисунок: Контроллер LVP

  1. Нажмите кнопку СТАРТ, которая активирует катушку контактора M, замыкая контакты M и M и . Когда кнопка START будет отпущена, цепь останется замкнутой, потому что контакты M - остаются замкнутыми, шунтируя открытый пусковой переключатель.
  2. Когда возникает состояние низкого напряжения, катушка M выпадает при некотором заранее определенном значении напряжения, и контакты M и M a размыкаются. Затем необходимо нажать кнопку START, чтобы перезапустить двигатель.
  3. Нажатие кнопки STOP обесточивает катушку M, которая затем размыкает контакты M и M и .

Назначение контроллера LVR - обесточить двигатель при низком напряжении и перезапустить двигатель при восстановлении нормального напряжения. Этот тип контроллера (рисунок ниже) используется в основном для небольших и / или критических нагрузок (например, насосы охлаждающей воды, необходимые для оборудования, связанного с безопасностью).

Работа контроллера LVR:

Рисунок: Контроллер LVR

  1. Установите переключатель ПУСК в положение «Работа», который активирует катушку M, замыкая контакты M и запустив двигатель.
  2. Когда возникает состояние низкого напряжения, катушка M отключается, размыкая контакты M и обесточивая двигатель. Когда нормальное напряжение восстанавливается, на катушку M снова подается напряжение, замыкающие контакты M и перезапуск двигателя.

Контроллер LVRE постоянно поддерживает работу двигателя через линию. Этот тип контроллера является ручным и используется в основном на небольших нагрузках, которые должны запускаться автоматически при восстановлении напряжения (рисунок ниже). Контроллер LVRE может содержать или не содержать перегрузки. Если используются перегрузки, они будут размещены в строках к нагрузке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
