Что такое тумблер и как он устроен

Тумблер — это разновидность электрического выключателя, который замыкает и размыкает цепь с помощью подвижного рычажка. Основные элементы конструкции тумблера:

  • Корпус — защищает внутренние части от внешних воздействий
  • Рычаг — служит для переключения контактов
  • Контакты — металлические пластины, замыкающие и размыкающие цепь
  • Пружинный механизм — обеспечивает фиксацию положений
  • Клеммы — для подключения проводов

При перемещении рычага происходит замыкание или размыкание контактов внутри корпуса, что позволяет включать и выключать подключенные устройства. Пружинный механизм фиксирует положение рычага.

Основные типы тумблеров

Тумблеры различаются по количеству полюсов и положений:

  • SPST (однополюсный одноходовой) — простейший тип с двумя положениями вкл/выкл
  • SPDT (однополюсный двухходовой) — три контакта, переключает между двумя цепями
  • DPST (двухполюсный одноходовой) — одновременно включает/выключает две независимые цепи
  • DPDT (двухполюсный двухходовой) — позволяет переключать две пары контактов

Также тумблеры могут различаться по типу фиксации положений, наличию подсветки, размерам, материалам и другим параметрам.


Как правильно подключить тумблер

Для подключения тумблера необходимо выполнить следующие шаги:

  1. Обесточить электрическую цепь
  2. Определить места подключения проводов к клеммам тумблера
  3. Зачистить концы проводов на 5-7 мм

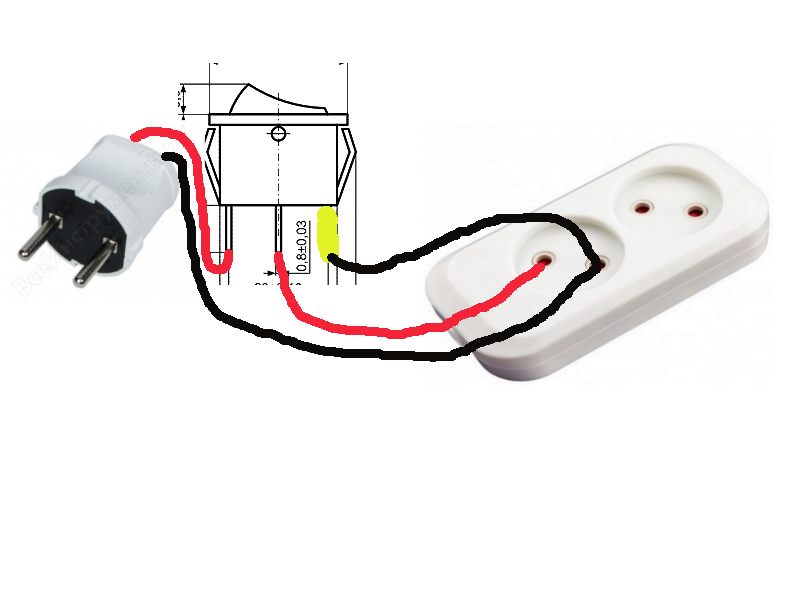

  4. Подсоединить провода к клеммам согласно схеме
  5. Надежно затянуть винты клемм
  6. Проверить надежность соединений
  7. Установить тумблер на место
  8. Включить питание и проверить работу

При подключении важно соблюдать полярность и не перепутать входные и выходные контакты тумблера. Провода должны быть надежно закреплены в клеммах.

Области применения тумблеров

Благодаря простоте конструкции и надежности тумблеры широко используются в различных областях:

  • Бытовая техника — включение/выключение приборов
  • Автомобильная электроника — управление светом, стеклоподъемниками и др.
  • Промышленное оборудование — пульты управления станками
  • Электронные устройства — включение питания, выбор режимов
  • Осветительные приборы — управление освещением
  • Электрощиты — коммутация силовых цепей

Тумблеры применяются везде, где требуется простое ручное управление электрическими цепями. Они позволяют быстро и удобно включать/выключать оборудование.


Преимущества и недостатки тумблеров

Основные достоинства тумблеров как коммутационных устройств:

  • Простота и надежность конструкции
  • Низкая стоимость
  • Удобство ручного управления
  • Четкая фиксация положений
  • Высокая скорость переключения
  • Широкий диапазон коммутируемых токов и напряжений

К недостаткам можно отнести:

  • Ограниченное количество коммутируемых цепей
  • Невозможность дистанционного управления
  • Относительно большие габариты
  • Механический износ контактов
  • Вероятность случайного переключения

При выборе тумблера необходимо учитывать его характеристики и особенности конкретного применения.

Подключение тумблера в электрическую цепь

Для правильного подключения тумблера в электрическую цепь необходимо придерживаться следующего алгоритма:

  1. Определить тип тумблера (SPST, SPDT, DPST, DPDT)
  2. Изучить схему подключения для выбранного типа
  3. Обесточить цепь, в которую будет устанавливаться тумблер
  4. Разрезать провод в месте установки тумблера
  5. Зачистить концы проводов на 5-10 мм
  6. Подключить входной провод к центральной клемме тумблера
  7. Подключить выходной провод к одной из крайних клемм
  8. Надежно затянуть винтовые зажимы на клеммах
  9. Заизолировать соединения изолентой
  10. Установить тумблер на панель
  11. Проверить работоспособность цепи

При подключении важно не перепутать входные и выходные контакты тумблера. Для многополюсных тумблеров необходимо правильно соединить каждую пару контактов согласно схеме.


Особенности выбора тумблера

При выборе тумблера для конкретного применения следует учитывать следующие параметры:

  • Тип тумблера (SPST, SPDT, DPST, DPDT)
  • Номинальный ток и напряжение коммутации
  • Тип нагрузки (активная, индуктивная, емкостная)
  • Количество циклов переключения
  • Степень защиты (IP)
  • Температурный диапазон эксплуатации
  • Требования по вибростойкости
  • Наличие подсветки
  • Тип и размер монтажного отверстия
  • Материал корпуса и контактов

Правильный выбор тумблера обеспечит надежную и долговечную работу электрической цепи. Важно не превышать номинальные параметры тумблера при эксплуатации.

Техника безопасности при работе с тумблерами

При монтаже и эксплуатации тумблеров необходимо соблюдать следующие правила безопасности:

  • Отключать питание перед любыми работами с тумблером
  • Использовать изолированный инструмент
  • Проверять отсутствие напряжения на контактах
  • Не превышать номинальные параметры тумблера
  • Обеспечивать надежную изоляцию соединений
  • Не устанавливать тумблеры во взрывоопасных зонах
  • Периодически проверять затяжку клемм
  • При обнаружении неисправности заменить тумблер

Соблюдение этих простых правил позволит избежать поражения электрическим током и выхода из строя оборудования.



Как подключить кнопку или тумблер — Реальные заметки Ubuntu & Mikrotik

Комментарии к записи Как подключить кнопку или тумблер отключены Arduino

Posted by ekzorchik

Прочитано: 37 505

Задача: Как подключить кнопку между батарейным отсеком и Arduino UNO R3,

либо между моторчиком и Arduino UNO r3

Что есть в наличии:

  • Battery UPS 12240 6 F2 (12 V 240W/Pcs/9.6V/5Min)
  • Моторчик: BRS-550SH DC 12V
  • Кнопка

Нужно разобрать как подключить кнопку, чтобы при включении включался моторчик.

  • Где изображение черточки — это «
    Плюс    »
  • Где изображение кружочка — это «Минус»

Итого: от батарее плюс «+» идет к контакту черточки, а минус «-»  идет к любому контакту моторчика (изменяя подключение к моторчику меняется и сторона вращения вала), затем от свободного контакта моторчика подключение идет к контакту кружочка на кнопке.

Цепь разомкнута:

Цепь замкнута



Отлично с этим двухклавишным выключателем я разобрался.

Теперь как собрать следующую схему:

Arduino UNO R3 + Кнопка/Выключатель/Тумблер + батарейный отсек.

Когда кнопкой я замкнул цепь на плате Arduino UNO R3 должен зажигаться светодиод.

Разъем по центру — это подключение к плюсу «+»

Схема работы тублера:

Тумблер отличается только тем, что у него фиксированные положения, а у тактовой кнопки — нет. Всё остальное идентично — контакты либо замыкаются, либо размыкаются… Включить тумблер — это тоже самое, что нажать и удерживать тактовую кнопку.

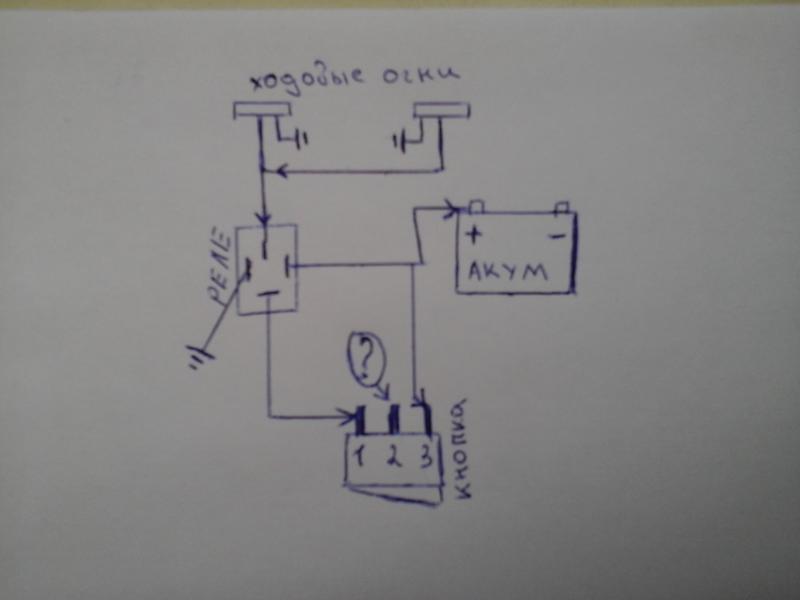

На заметку: А вот третью ногу которая не используется лучше заизолировать, т. к. она включает цепь помимо выделенной.

На заметку: подключая Arduino UNO R3 через тумблер к батарейки следует проверить прежде всего что напряжение у внешнего источника питания не выходит за рамки 7-12В (я использовал батарейку формата «Крона» или два аккумулятора: 18650 по 3. 7V. Дабы не спалить плату.

На заметку: Если подключаете бокс для аккумуляторов 18650, и он у Вас на три батарейки, то подключая к примеру 2 из 3 отсек работать не будет (у меня во всяком случае так было), а вот если три аккумулятора то и по нагрузке для Arduino UNO R3 (3.7 * 3 = 11.1)

я прохожу.

Итого все работает. Я разобрал тему которая у меня возникла в ходе работы с платой Arduino и электричеством в целом. Правильнее когда ты Сам ставишь себе задачи и ищешь пути их решения, а не постоянно спрашивает у кого-то что и как, да можно спросить но чтобы Вам не разжевывали все от и до, а Вы сами могли дойти до этого. Как и делаю собственно я сам. На этом я прощаюсь, с уважением автор блога Олло Александр aka ekzorchik.

Arduino UNO R3кнопкатумблер

Используйте прокси ((заблокировано роскомнадзором, используйте vpn или proxy)) при использовании Telegram клиента:

Админский канал: https://t. me/ekzorchik

Мой канал: https://t.me/aka_ekzorchik

Поблагодари автора и новые статьи

будут появляться чаще 🙂

Карта МКБ: 4432 7300 0040 4626

Большое спасибо тем кто благодарит автора за практические заметки небольшими пожертвованиями. С уважением, Олло Александр aka ekzorchik.

Как подключить ретро-выключатель с тремя контактами

опубликовано

читать

1 минут

понравилось

1

Собственники домов и квартир стремятся сделать свое жилище уникальным, чтобы интерьер отражал характер и вкус. Для этого внутреннее пространство отделывается в стилях барокко, модерн, прованс или лофт. Эстетический эффект обеспечивается при помощи мебели, текстиля и других элементов внутреннего убранства помещения. Решить поставленную задачу поможет и ретро-электрика, заказать ее можно в компании «Ретроник». В каталоге компании можно выбрать в том числе и ретро-выключатель.

Приставка «ретро» не должна вводить покупателей в заблуждение, поскольку изделия только стилизованы под старину. Все конструктивные элементы абсолютно новые, соответствуют современным требованиям. Такие изделия рассчитаны минимум на 15 тысяч циклов включений и отключений, что составляет около 15 лет эксплуатации. Для обеспечения такой долговечности в качестве материала изготовления корпуса используется фарфор, а токопроводящие элементы сделаны из меди.

Такие изделия отличаются не только по внешним признакам, но и по техническим параметрам.

Количество клавиш

Самыми простыми считаются одноклавишные модели, с их помощью можно только включить или выключить свет. Двухклавишные выключатели имеют более сложную конструкцию. Благодаря 4 позициям при помощи двухклавишных выключателей можно регулировать интенсивность освещения за счет включения в люстре всех или только части лампочек.

Количество контактов

Стандартные ретро-выключатели имеют два контакта, однако производители электротехнических устройств выпускают и трехконтактные аналоги, такие выключатели еще называют переходными или перекидными. У этих моделей два контакта – общие, при помощи них коммутируются несколько выключателей.

Такие выключатели используются в проходной комнате, длинном коридоре или просторной прихожей. Они дают возможность управлять освещением из нескольких точек. Помимо удобства использования, такие устройства отличаются и другими преимуществами:

  • надежность и безопасность эксплуатации;
  • экономия электроэнергии;
  • возможность самостоятельной установки без привлечения электриков;
  • отсутствие сложных настроек.

К этому списку можно добавить еще и доступную стоимость устройства. Чтобы покупка ретро-выключателя с тремя контактами была максимально выгодной, делать заказ нужно в компании «Ретроник». Чтобы оценить эти качества, изделие недостаточно просто купить, его еще нужно правильно подключить.

Схема подключения

Суть устройств в том, что на входе у них один контакт, а на выходе – два. Соответственно, при подключении используется три провода, два из них выполняют функцию перемычки между двумя выключателями, которые расположены в противоположных концах помещения, третий провод – это фаза, он обеспечивает подачу электричества.

Обратите внимание, что на месте обычного выключателя установить ретро-выключатель с тремя контактами не получится, для таких устройств потребуется соответствующая проводка. При организации проводки следует использовать провода с текстильной оплеткой и медными токопроводящими жилами. Площадь сечения жил должна быть не менее 2,5 кв.мм. Выключатели соединяются в разрыве фазного провода, а нулевой проводник через распредкоробку идет к осветительному прибору.

Схема подключения таких устройств зависит от количества подключенных к выключателю светильников. Также необходимо учитывать количество клавиш, так как при подключении двухклавишного ретро-выключателя с двумя контактами к нему подводят оба фазных провода от двух осветительных приборов, а от распредкоробки к выключателю идет только один фазный провод.

  • Новинка
  • Распродажа
  • Хит продаж
  • Мы рекомендуем

Новинка

Распродажа

Все Товары по Распродаже

Хит продаж

Алгоритм действий при подключении ретро-выключателя с тремя контактами

Чтобы реализовать описанную схему, необходимо выполнить следующую последовательность действий:

  • обесточить электрическую сеть;
  • разделить механизм и декоративный корпус, для этого шлицевой отверткой снимается клавиша ретро-выключателя;
  • при помощи саморезов закрепить на стене пластину подрозетника;
  • подрезать край провода так, чтобы его длины хватило для подключения, при этом сохранялось натяжение снаружи корпуса выключателя;
  • рабочий механизм соединяется с токопроводящими жилами — на этом этапе следует ориентироваться на цветовую маркировку жил и разноцветные метки-подсказки самого механизма;
  • включить электросеть и проверить работоспособность электросети при помощи тестера на наличие контакта;
  • если контакт присутствует, механизм подключается к подрозетнику;
  • сверху крепится крышка, в которой защелкивается клавиша.

Выполнить эту последовательность действий не составит труда и самостоятельно, но перед этим не забудьте заказать ретро-выключатель в компании «Ретроник». Заполните форму на сайте или свяжитесь с нашими представителями по телефону.



Последние новости

Советы покупателям

Как выбрать консольные светильники для улицы

Советы покупателям

Выключатели какой фирмы лучше выбрать для квартиры в стиле ретро

Советы покупателям

Розетки какой фирмы лучше выбрать для квартиры в стиле ретро

Советы покупателям

Настенные светильники какие бывают

Количество товаров в корзине
успешно измененно: 0

Товар успешно добавлен в корзину

Телефон*

Пароль*

Запомнить меня

Забыли пароль?

Или забыли свое имя пользователя?
Адрес электронной почты для восстановления пароля:

Такая почта не зарегистрированна

Сбросить пароль

В данный момент в корзине нет товаров, перейдите в каталог для добавления продуктов

Имя*

Телефон*

Я ознакомился и принимаю условия Публичной оферты и Пользовательского соглашения

Зарегистрироваться и войти в личный кабинет после оформления заказа

Toggle Switch Wiring, Types of Toggle Switch, and Circuit Diagram

Overview of switches

Main parameter of switches

Switch Symbol

Switch Diagram

Что такое тумблер?

Как работают тумблеры?

Видео о тумблерах

Пять способов переключателя переключателя. 100006

Advantages and Disadvantages of toggle switches

Rocker Switches vs Toggle Switches

Toggle Switch Applications

Toggle Switch FAQ





Обзор выключателей

Выключатель — это элемент оборудования, используемый для отключения тока в цепи. Проще говоря, выключатель может замкнуть или разорвать электрическую цепь. Для включения и выключения устройства в каждом электрическом и электронном приложении используется как минимум один переключатель.

Таким образом, переключатели являются компонентом системы управления, и без них невозможно действие управления. Выключатель имеет два возможных состояния: полностью включено (при замыкании контактов) и полностью выключено (при размыкании контактов).

Переключатель образует замкнутый канал для протекания тока, когда его контакты замкнуты, что приводит к тому, что нагрузка получает питание от источника. Как показано на рисунке ниже, нагрузка не потребляет энергию, когда контакты переключателя разомкнуты.



Основной параметр переключателей

Параметры переключателей
Номинальное напряжение Материалы изоляции, разделение контактов, степень разделения и общие соображения безопасности — вот некоторые из переменных, влияющих на номинальное напряжение.
Допустимая токовая нагрузка Токовые характеристики электронных переключателей имеют решающее значение, поскольку они смогут передавать только определенное количество тока через свои контакты.
Номинал переключения тока Номинальный ток переключения электромеханического переключателя обычно ниже, чем его номинальный ток. Проблема заключается в том, что формирование и размыкание контактов приводит к искрению, и контакты могут выдержать только определенное его количество, прежде чем износ контактов значительно сократит срок службы.
Формат переключения Для каждой схемы электронной схемы очень важно выбрать соответствующий формат переключателя. Тумблеры, ползунковые переключатели, поворотные переключатели, DIP-диски, колесики и многое другое относятся к множеству различных форматов переключателей. Процесс выбора любого переключателя включает в себя формат.
Количество операций Всегда существует небольшая степень износа, поскольку контакты переключателя перемещаются друг относительно друга, чтобы обеспечить наилучшее сопротивление.
Контактное сопротивление Сопротивление контакта выше, чем было бы, если бы проводник был непрерывным, потому что контакты переключателя не являются непрерывным проводником, но могут быть разорваны и восстановлены.
Номинальная мощность Максимальная мощность, которой коммутатор может управлять во время работы, определяется его номинальной мощностью. Пренебрежение этим значением может привести к чрезмерному нагреву внутри устройства, что может привести к отказу переключателя и создать проблему безопасности.
Индуктивное сопротивление При неправильном обращении любая индуктивность в цепи повысит интенсивность искрения на контактах и ​​сократит срок службы переключателя. Это означает, что когда ток течет, его сложно остановить, поскольку индуктивность будет создавать значительные противо-ЭДС, когда ток остановлен. Это связано с тем, что любая индуктивность в цепи будет препятствовать происходящему изменению.
Тип контакта В электромеханических переключателях используются контакты двух разных типов: Размыкание перед замыканием и замыкание перед размыканием.





Switch Symbol

Switch Symbol



Switch Diagram

Switch Diagram



What is a toggle switch?

Тумблеры — это электрические переключатели, которые открываются или закрываются с помощью рычага или рукоятки, которые перемещаются вперед и назад. Тумблеры питания и джойстики — другие названия этих переключателей. Эти переключатели можно использовать в любых электрических приложениях, поскольку они являются гибкими устройствами.

Поскольку переключатели обычно управляются вручную, тумблер, который во многих электрических цепях функционирует как простой переключатель ВКЛ/ВЫКЛ, имеет важное значение. Тумблер управляет потоком тока от источника питания к устройству или внутри устройства с помощью рычага.

Тумблер



Как работают тумблеры?

Якорь переключает контакт в положение запуска или остановки электрического потока, когда оператор переключателя нажимает на тумблер (привод). Проще говоря, нажатие на переключатель может включать и выключать гаджет. Можно использовать две функции; мгновенная функция означает, что переключатель включается только при приложении силы. Для этого внутренний пружинный механизм заставляет якорь вернуться в исходное положение. А тумблер с фиксацией , напротив, сохраняет состояние после нажатия до тех пор, пока тумблер не будет нажат еще раз, чтобы отпустить переключатель.

Основная конструкция тумблеров выглядит следующим образом, хотя они доступны в различных формах и конфигурациях. Когда тумблер вытянут, якорь (компонент, проводящий электрический ток), прикрепленный к нему, перемещается, добавляя или удаляя электрический контакт из цепи и активируя или деактивируя цепь.

Хотя мгновенные переключатели также имеют соответствующую пружину, которая возвращает привод в исходную точку, если его отпустить, переключатель обычно остается на месте, если его снова не нажать вручную.



Описание видео. Посмотрев это короткое видео, легко добавьте переключатель к любому элементу бытовой электроники или автомобильному проекту.



Проводка пятипозиционного тумблера

Шаг первый: Ознакомьтесь с инструкцией по тумблерам

Электрические настройки для многих типов оборудования, на которое вы, возможно, захотите установить тумблеры, существенно различаются. В результате ни одно руководство вряд ли предложит универсально применимое решение. Процедуры в этом разделе предназначены для использования в качестве общего руководства для простого тумблера включения-выключения (также известного как SPST ). Они никогда не должны иметь приоритет над любыми инструкциями по установке, которые поставляются с вашим тумблером или устройством, в которое вы его устанавливаете.

Вы можете ознакомиться с инструкцией по использованию тумблеров ниже:

Инструкция по использованию тумблеров



Шаг 2: Провод питания вашего устройства должен быть перерезан

Вы должны подключить тумблер к источнику питания вашего устройства для того, чтобы он работал как выключатель. Обрежьте провод питания вашего устройства кусачками в месте, где будет проще всего провести один или оба конца кабеля к коммутатору. Используя инструмент для зачистки проводов, удалите около 12 дюймов (1,3 см) изоляции с каждого конца провода.

Обрежьте провод питания



Шаг третий. Если кабель не доходит до коммутатора ни с одного конца, добавьте косичку.

Косичка представляет собой короткий кусок провода с зачищенными обоими концами, часто менее 6 дюймов (15 см). Его можно использовать в качестве «удлинителя», подключив его к кабелям, длина которых недостаточна для того, чтобы дотянуться до тумблера.

Пигтейл для подключения к переключателям



Шаг четвертый. Подсоедините провод питания к тумблеру. перерыв. Тип тумблера, который у вас есть, будет определять, как вы должны действовать.



Шаг пятый: проверьте свой переключатель

Когда ваш тумблер правильно подключен, осторожно подключите питание к устройству и проверьте работу тумблера. Вы можете заменить панель или корпус, если все работает как надо. Поздравляем! Тумблер успешно установлен.



Принципиальная схема тумблера

Принципиальная схема тумблера SPDT показана ниже. Для создания этой схемы можно использовать батарею 6 В, два резистора R1 и R3, два светодиода D1 и D3 и переключатель 21236N.

Этот переключатель состоит из трех клемм, включая один вход и два выхода. Таким образом, мы можем получить два вывода, первый из которых идет от контактов 2 (СОМ) и 1, а второй — от контактов СОМ и 3. В трехходовых схемах этот переключатель в основном используется для управления электроприборами с двух места.

Контакты 1 и 3 подключены к D1 (светодиод) и D2 (светодиод) соответственно в схеме, показанной выше. Когда контакт 1 переключается, светодиод D1 включается, а светодиод D2 гаснет. Таким же образом, когда контакт 3 переключается, светодиод D2 включается, а светодиод D1 выключается. Следовательно, мы можем управлять двумя нагрузками с помощью одного переключателя SPDT.

Схема тумблеров



Типы тумблеров

Существует четыре основных варианта конструкции этих переключателей, каждый из которых имеет различную комбинацию положений и полюсов, например 9 полюсов. 0125 SPDT, SPST, DPDT и DPST . Полюса этих переключателей часто представляют собой отдельный источник питания, управляемый каждым переключателем, тогда как ходы — это различные области, которые может использовать переключатель, например, ВКЛ и ВЫКЛ.

  • Тумблер DPDT
  • Тумблер DPST
  • Тумблер SPDT
  • Тумблер SPST
  • Светодиодный тумблер



Тумблер DPDT

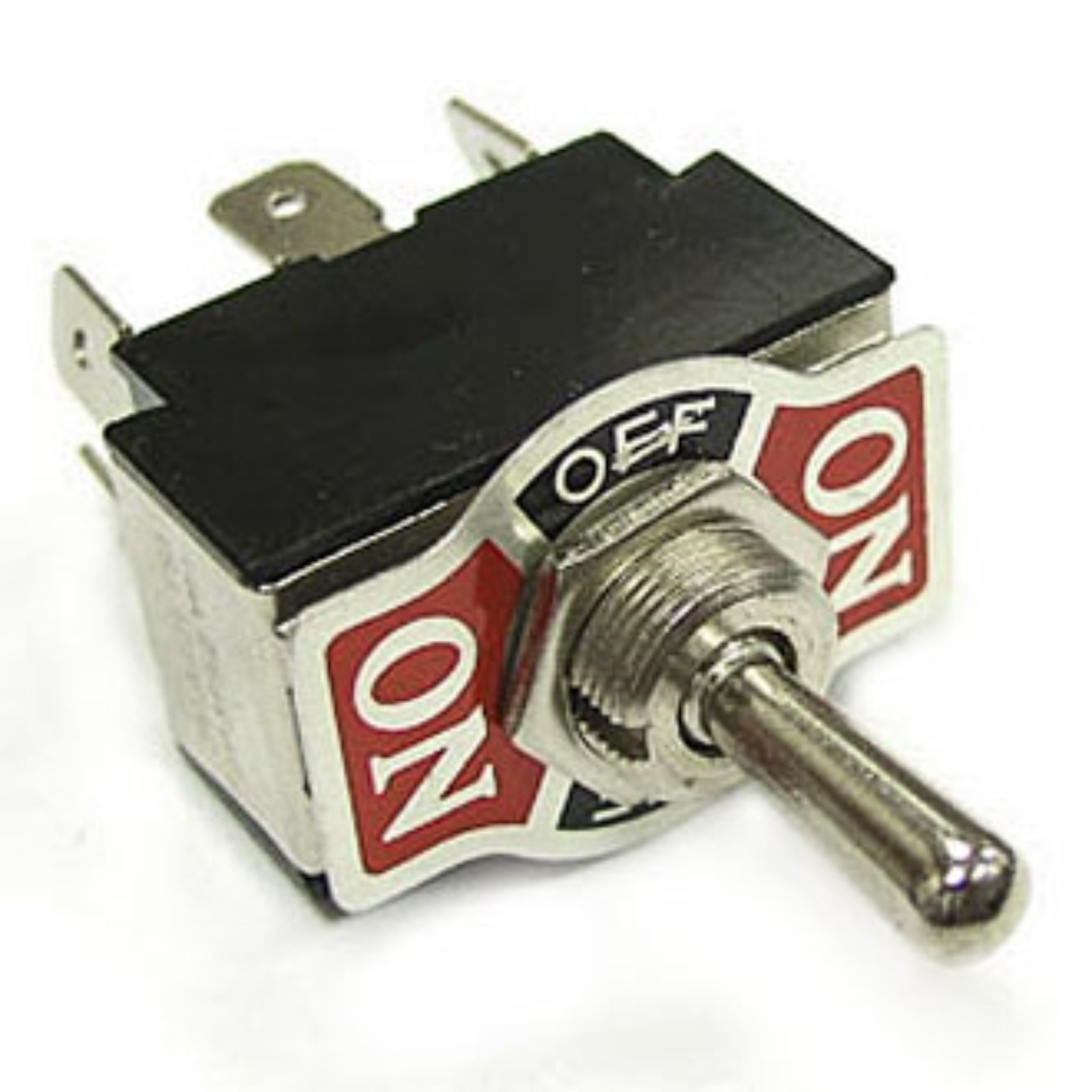

Двухполюсные двухпозиционные (DPDT) тумблеры используются для установления или прекращения соединений между двумя проводниками и двумя разными цепями. На этих переключателях шесть клемм, и клеммы 3 и 4 получают необходимую мощность для управления нагрузками на других клеммах, то есть 1, 5, 2 и 6. Четырехпозиционные или четырехпозиционные переключатели — это названия, данные переключателям. эти переключатели.

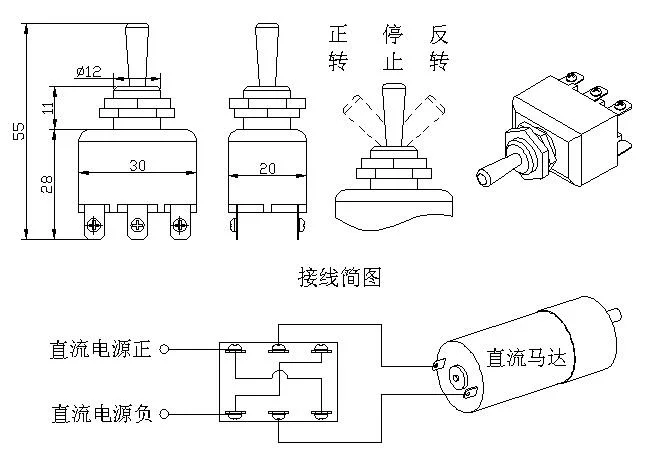

Переключатели DPDT



Шесть клемм тумблера DPDT . Тумблер представлен клеммами 3 и 4. На эти клеммы подается электроэнергия, необходимая для привода нагрузок на клеммы 1 и 5, а также 2 и 6. Между клеммами 1 и 5 может переключаться клемма 3. Следовательно, клемма 3, которая представляет собой тумблер, может переключаться между работой вентилятора и работой двигателя, если вентилятор подключен к клемме 1, а двигатель подключен к клемме 5. То же самое верно и для клеммы 4. Между клеммами 2 и 6 может переключаться клемма 4. В этом случае клемма 4, которая действует как тумблер, может переключаться между нагревателем и вентилятором, если нагреватель подключен к клемме 2, а вентилятор подключен к клемме 6.

Каждый из двух входных переключателей на двухполюсном переключателе можно подключить к одной из двух клемм. Таким образом, он может использовать два переключателя для управления четырьмя отдельными цепями или устройствами.

Схема для переключателя Toggle DPDT показана ниже:

Схема схемы переключателя DPDT

DPST Toggle Switchle

. переключатель , который используется для установления или прекращения соединения между двумя проводниками цепи внутри одной ответвленной цепи. Эти переключатели обычно имеют четыре клеммы, которые можно использовать для одновременного подключения и отключения двух пар клемм.

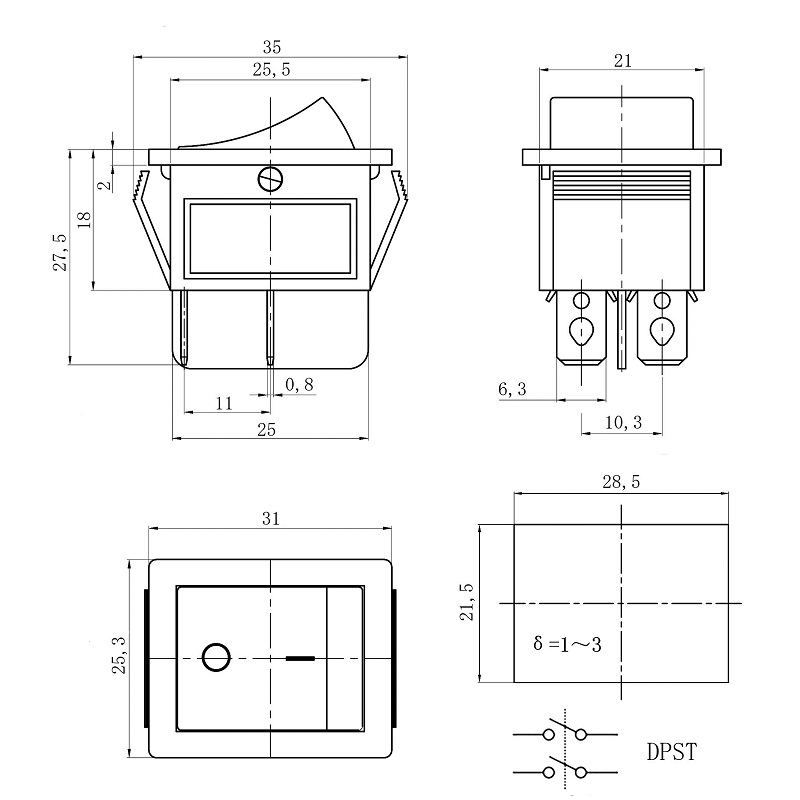

Переключатели DPST



Переключатель DPST на 30 А используется в этой схеме проводки для подключения устройства нагрузки 240 В переменного тока (например, сушилки или водонагревателя). Горячие провода для 240 В сразу же подключаются к двухполюсному однопозиционному выключателю и точке нагрузки, как показано, поскольку нет необходимости подключать нейтральный провод. Сушилка напрямую связана с заземляющим проводом. При выключении переключатель DPST отключает оба провода. Аналогично этому, в положении ON он соединит оба провода Hot Wire.

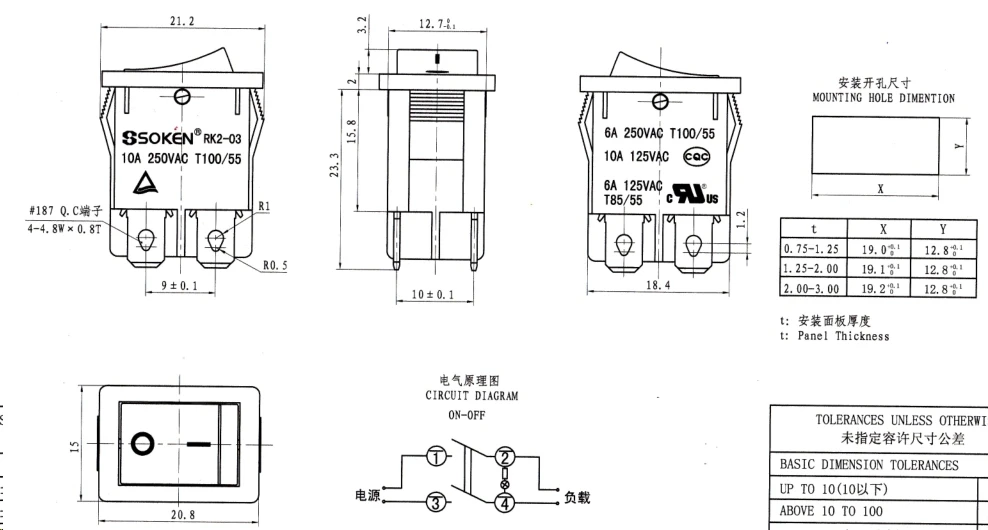

Схема схемы тумблера DPST



Тумблер SPDT

Однопроводное соединение с любым из двух дополнительных одиночных проводников может быть выполнено или разорвано с помощью тумблера однополюсный, двусторонний . Эти переключатели обычно имеют три клеммы, которые обычно используются парами.

Любая нагрузка должна быть подключена к первой клемме для питания конкретного гаджета. Для питания нагрузок на клеммах 1 и 3 клемма 2 получает необходимое питание, а клемма 3 используется для подключения к любой нагрузке и включения любого устройства. Таким образом, этот переключатель может питать любую из двух цепей. Трехпозиционные переключатели — другое название таких переключателей.

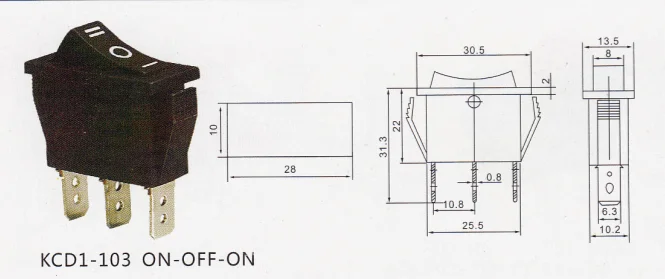

Переключатели SPDT



Три контакта составляют тумблер SPDT. Любая нагрузка может быть подключена к клемме 1 для питания определенного устройства. Кроме того, к клемме 3 можно подключить любую нагрузку для питания любого устройства. В этот момент мощность, необходимая для питания нагрузок на клеммах 1 и 3, подается на клемму 2. Таким образом, переключатель SPDT может управлять любой из двух цепей. Он может переключаться между двумя цепями, так что различные гаджеты или схемы могут получать питание одним щелчком переключателя. Схема для тумблера SPDT показана ниже:

Схема цепи переключателя SPDT

Мы подключаем наш 9-вольтовый источник постоянного тока к клемме 2 в этой цепи. Тумблер на клемме 2 позволяет переключаться между клеммами 1 и 3. Вентилятор подключен к клемме 1. Двигатель постоянного тока не работает, когда переключатель повернут влево (клемма 1). Двигатель постоянного тока включается при повороте переключателя вправо (клемма 3), но вентилятор не включается. Вы можете видеть, как таким образом мы можем управлять двумя отдельными цепями или устройствами с помощью переключателя SPDT. Двухпозиционный переключатель предлагает две возможности.



Тумблер SPST

SPST , что означает « Single Pole Single Throw », относится к устройству с двумя клеммами, такими как вход и выход. Эти переключатели работают так же, как переключатель ВКЛ/ВЫКЛ. Основная задача этого переключателя — установить или разорвать соединение между одним проводником и одной ответвленной цепью. Как только этот переключатель размыкается, цепь размыкается, прекращая любой ток, протекающий через нагрузку. Когда ключ замкнут, ток протекает через нагрузку аналогичным образом.

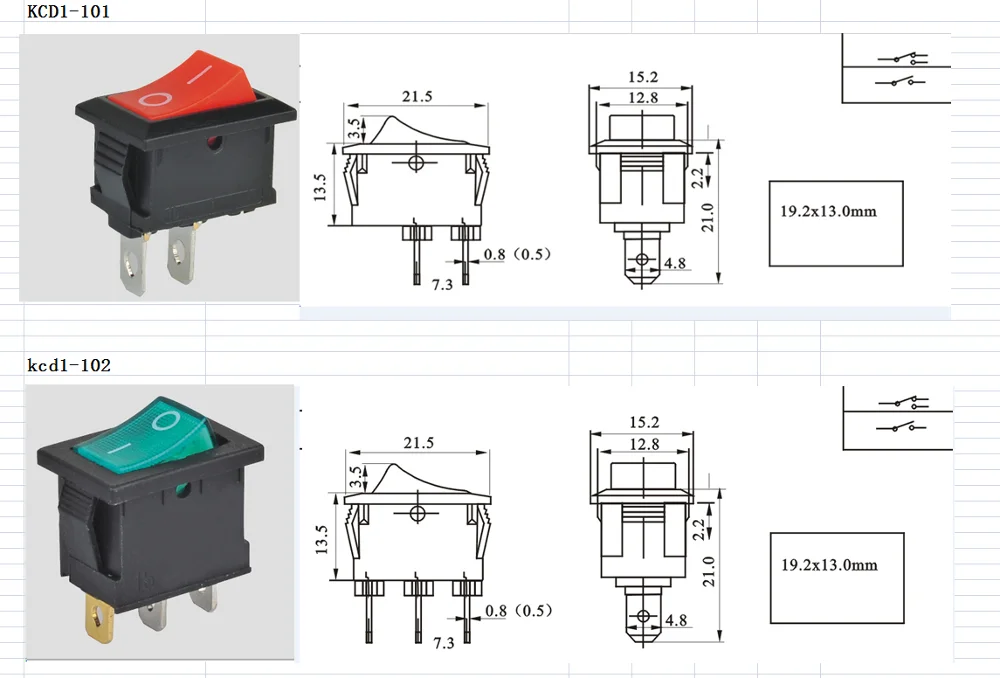

Переключатели SPST



Как видите, переключатель SPST имеет только 2 контакта. Вход находится на клемме 1. Выход будет на другой клемме. Простые переключатели ON-OFF — это то, что делают тумблеры SPST. Они прерывают цепь при размыкании, предотвращая попадание тока на нагрузку. Ток может проходить по замкнутой цепи и управлять нагрузкой. Вы можете видеть, что двигатель постоянного тока можно запускать или останавливать, используя эту схему просто как переключатель ВКЛ/ВЫКЛ. Схема для тумблера SPST показана ниже:

Схема переключателя SPST



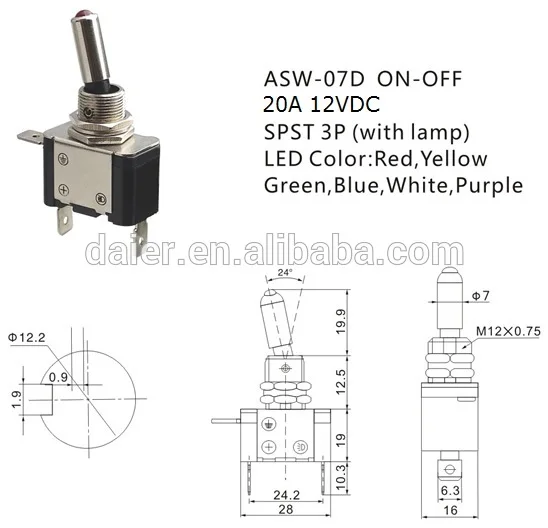

Тумблер со светодиодной подсветкой

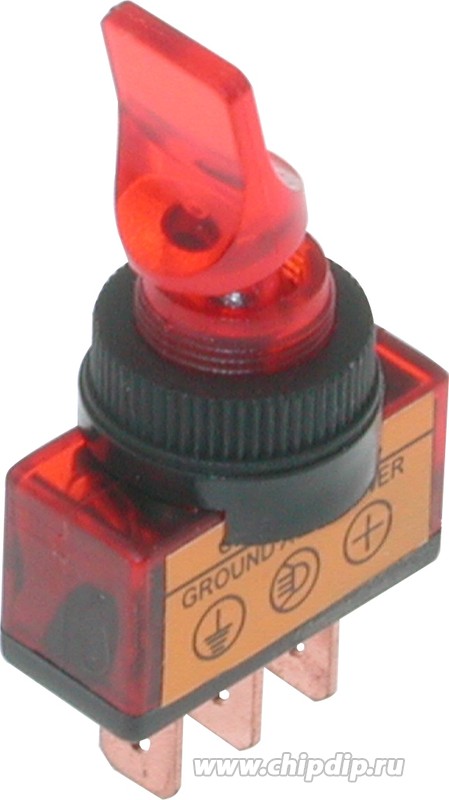

Тумблеры с подсветкой работают при напряжении 12 В постоянного тока и загораются, показывая состояние цепи. Добавьте изюминку своим переключателям и панелям управления, используя эти тумблеры с подсветкой. Наш ассортимент дополняют тумблеры со светодиодными наконечниками, утиными клювами и удлиненными ручками. Доступны красный, синий, зеленый и желтый цвета подсветки. Тумблеры с подсветкой доступны в двухпозиционном, однополюсном, однопозиционном исполнении. Соединения переключателей, которые состоят в основном из входа и выхода питания и заземления для светового индикатора, представляют собой вставные клеммы 1/4 дюйма. Основы того, как подключить тумблер с подсветкой, показаны в нашем видео.

У вас не должно возникнуть проблем с подключением светодиодного кулисного переключателя, если вы обратите пристальное внимание на то, где расположены контакты заземления, питания и аккум. Следуйте приведенной ниже схеме (на которой используется круглый светодиодный кулисный переключатель Oznium с рекомендуемым диаметром монтажного отверстия). 3/4 дюйма):

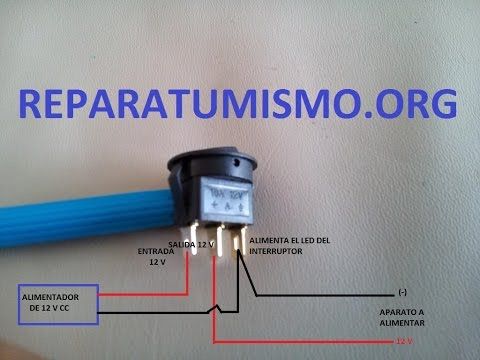

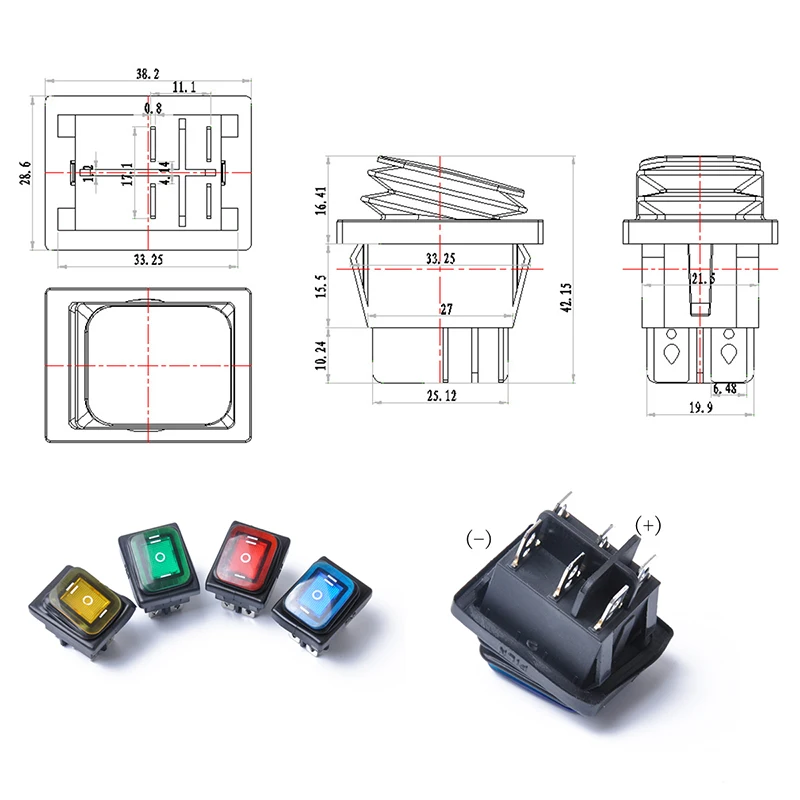

Схема светодиодного тумблера



Преимущества и недостатки тумблеров

Недостатки Использование этих переключателей с печатными платами является оптимальным. При использовании этих переключателей будет слышен щелчок. Эти переключатели часто имеют небольшую площадь основания, невероятно прочны и очень легко герметизируются. По сравнению с кулисными переключателями они крупнее и громоздче. Эти переключатели эффективно контролируют электричество. Требуется стопорная шайба. Доступны переключатели малых и обычных размеров. Может использоваться только в цепях низкого напряжения. Для их выдвижения и управления можно использовать рычаг. — Эти коммутаторы являются энергосберегающими, поскольку потребляют меньше энергии  — Эти переключатели очень прочные. —



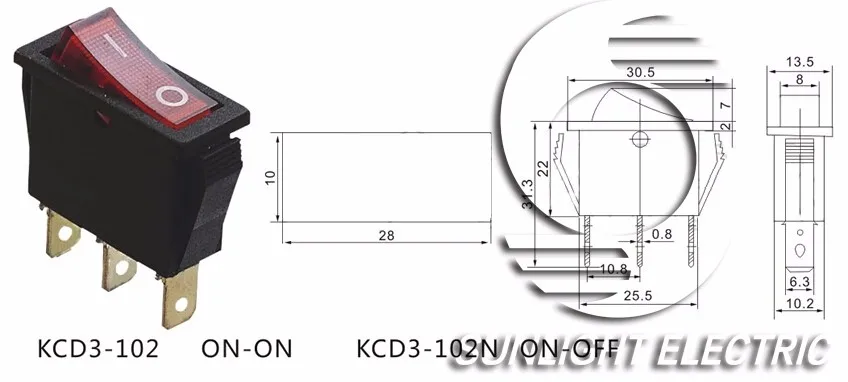

9Кулисные переключатели 0122 и тумблеры

Кулисные переключатели и тумблеры представляют собой две основные категории обслуживаемых переключателей. Преимущество кулисного переключателя заключается в том, что вы обычно можете добавлять изображения, символы или даже надписи на лицевую сторону переключателя, чтобы сделать его более персонализированным. Поэтому это особенно полезно в ситуациях, когда требуется функциональная коммуникация. Переключатели, которые можно легко опломбировать, идеально подходят для использования с печатными платами. указывает на повышенную устойчивость к воде и пыли. повышение пригодности переключателя к неблагоприятным условиям.

Какой переключатель лучше всего подходит для вашего проекта, в конечном итоге зависит от его конструкции и факторов окружающей среды. С точки зрения дизайна, некоторым людям нравится внешний вид тумблера, в то время как другим нравится более обычный внешний вид кулисного переключателя. На ваш выбор будут влиять обстоятельства. Тумблер, например, может быть предпочтительнее, если продукт предназначен для морской промышленности, из-за его класса защиты IP.



Применение тумблеров

  • Эти переключатели обеспечивают легкий доступ к фарам, аналогичным элементам управления и световым индикаторам.
  • Они используются в конвейерных лентах, устройствах защитного отключения и другом промышленном и электрическом оборудовании (УЗО).
  • Эти выключатели используются в домашних, коммерческих и промышленных розетках.
  • Он может служить первичным выключателем для промышленного оборудования, такого как конвейеры и упаковочные машины, а также для оборудования переменного тока.
  • Эти переключатели используются, среди прочего, для переключения фар, программ логического уровня, автомобилей и авиационных панелей управления.
    • Тумблеры
  • используются в качестве коммутационных цепей в коммуникационном, коммерческом и промышленном оборудовании.





Тумблер Часто задаваемые вопросы

Обзор и применение тумблера

Электронный переключатель включения/выключения представляет собой тумблер. Лучшим назначением тумблеров является изменение состояния системных настроек и функций. Чтобы пользователи могли выбирать между двумя противоположными состояниями, вместо двух переключателей или одного флажка можно использовать переключатели.



Какие существуют 4 типа переключателей?

Однополюсный однопозиционный, однополюсный двухпозиционный, двухполюсный однопозиционный и двухполюсный двухпозиционный — это четыре основные категории переключателей.



Различия между тумблером и переключателем

Поскольку оба они управляют состояниями, но по-разному, мы должны сначала различать кнопку-тумблер и тумблер: Кнопка-тумблер: представляет действие, которое изменяет состояние. Два (или более) взаимно несовместимых состояния или возможности, которые можно переключать, представлены тумблером.



Должен ли тумблер быть в положительном или отрицательном положении?

Никогда не переключайте сторону заземления; всегда переключайте сторону подачи. Вы можете поменять местами обе линии, если используете двухполюсный переключатель, но вы должны оставить линию заземления на шасси нетронутой. Больше коррозии, вероятно, произойдет на отрицательной клемме.



Что такое тумблер?

Для переключения электрической цепи тумблеры включают рычаг управления, который можно перемещать вверх и вниз или влево и вправо. «Тоггл» — это небольшой деревянный стержень, который используется вместо пуговиц для застегивания одежды.

Лучшие продажи диода

Фото Деталь Компания Описание Цена (долл. США)

Альтернативные модели

Часть Сравнить Производители Категория Описание

Заказ и качество

Изображение Произв. Деталь № Компания Описание Пакет ПДФ Кол-во Цена (долл. США)

Поделиться

Подробное руководство по тумблеру: типы, использование и многое другое
