Подключение варочной панели горенье к электросети 220. Подключение варочной панели Gorenje к электросети 220В: пошаговая инструкция

Как правильно подключить варочную панель Gorenje к сети 220В. Какие инструменты понадобятся. Требования к проводке и автоматам. Схема подключения своими руками. На что обратить внимание при монтаже.

Подготовка к подключению варочной панели Gorenje

Перед началом работ по подключению варочной панели Gorenje необходимо выполнить следующие подготовительные шаги:

• Внимательно изучить инструкцию по эксплуатации и схему подключения, прилагаемую к конкретной модели.
• Убедиться, что имеющаяся электропроводка рассчитана на подключение мощного прибора (не менее 32А).
• Проверить наличие отдельного автомата на 32-40А в электрощите для варочной панели.
• Подготовить необходимые инструменты: отвертки, индикаторную отвертку, мультиметр, кабель нужного сечения.
• Обесточить помещение, выключив вводной автомат.

Требования к электропроводке для подключения варочной панели

При подключении варочной панели Gorenje к электросети 220В необходимо соблюдать следующие требования к проводке:

• Использовать трехжильный медный кабель сечением не менее 4 мм² (лучше 6 мм²).
• Обязательно наличие заземляющего провода.
• Длина кабеля от розетки до места установки панели — не менее 1,5 м.
• Розетка должна быть рассчитана на ток не менее 32А.
• Наличие отдельного автомата на 32-40А в электрощите.

Пошаговая инструкция по подключению варочной панели Gorenje

Процесс подключения варочной панели Gorenje к электросети 220В выполняется в следующей последовательности:

1. Обесточить помещение, выключив вводной автомат.
2. Установить варочную панель в подготовленный проем столешницы.
3. Снять защитную крышку клеммной колодки на панели.
4. Подвести кабель к месту установки через подготовленное отверстие.
5. Зачистить концы проводов на 10-15 мм.
6. Подключить провода к клеммам в соответствии с маркировкой:
   • Коричневый (фаза) — к клемме L
   • Синий (ноль) — к клемме N
   • Желто-зеленый (земля) — к клемме PE
7. Надежно затянуть винты на клеммах.
8. Установить на место защитную крышку.
9. Подать питание, включив автомат.
10. Проверить работоспособность панели.

Схема подключения варочной панели Gorenje к сети 220В

Типовая схема подключения варочной панели Gorenje к однофазной сети 220В выглядит следующим образом:

• От электрощита идет трехжильный кабель сечением 4-6 мм²
• Коричневый провод (фаза) подключается к клемме L на панели
• Синий провод (ноль) — к клемме N
• Желто-зеленый провод (земля) — к клемме PE
• На электрощите устанавливается отдельный автомат на 32-40А

На что обратить внимание при подключении варочной панели

При самостоятельном подключении варочной панели Gorenje важно учитывать следующие моменты:

• Строго соблюдать полярность подключения проводов.
• Надежно затягивать клеммные соединения во избежание нагрева.
• Использовать кабель с необходимым сечением жил.
• Не допускать перегибов и повреждений кабеля.
• Проверить качество заземления.
• Убедиться в отсутствии напряжения перед началом работ.
• При любых сомнениях обратиться к квалифицированному электрику.

Возможные ошибки при подключении варочной панели

При самостоятельном подключении варочной панели Gorenje нередко допускаются следующие ошибки:

• Использование кабеля недостаточного сечения.
• Отсутствие отдельного автомата требуемого номинала.
• Неправильное подключение проводов к клеммам.
• Слабая затяжка клеммных соединений.
• Отсутствие заземления.
• Повреждение изоляции кабеля при монтаже.

Все эти ошибки могут привести к некорректной работе панели или создать опасность для пользователей. При любых сомнениях лучше доверить подключение специалисту.

Проверка правильности подключения варочной панели

После завершения монтажа необходимо выполнить проверку правильности подключения варочной панели Gorenje:

1. Визуально проверить надежность всех соединений.
2. Убедиться в отсутствии повреждений кабеля.
3. Включить автомат питания панели.
4. Проверить наличие напряжения на клеммах мультиметром.
5. Включить панель и проверить работу всех конфорок.
6. Убедиться в отсутствии посторонних шумов и запахов при работе.

При обнаружении любых отклонений от нормы следует немедленно обесточить панель и устранить неисправность.

Меры безопасности при подключении варочной панели

При выполнении работ по подключению варочной панели Gorenje необходимо строго соблюдать следующие меры безопасности:

• Полностью обесточить помещение перед началом работ.
• Использовать инструменты с изолированными ручками.
• Проверять отсутствие напряжения индикаторной отверткой.
• Не работать с электропроводкой в одиночку.
• Не выполнять подключение влажными руками.
• Использовать диэлектрический коврик.
• При любых сомнениях обращаться к профессиональному электрику.

Соблюдение этих простых правил поможет избежать поражения электрическим током и других опасных ситуаций.

Как подключить электрическую варочную панель: хозяину на заметку.

Никогда не видели как специалисты подключают электрическую варочную панель, но хотите сами попробовать? Несколько простых руководств помогут осуществить это без лишних затрат. Прочитав материал вы справитесь с монтажом агрегатов самых топовых производителей: GORENJE, CANDY, VENTOLUX и других.

Важная теоретическая информация подключения панели

---

Панели для приготовления пищи приобрели широкое распространение среди ценителей домашнего благоустройства. Прибор не занимает лишнее место на кухне, прост в использовании. Чаще всего материалом устройств являются чугун, стеклокерамика. В последнее время популярности набирает тенденция приобретать компактные кухонные установки, к их ряду относится стеклокерамический варочный механизм Gorenje ECT 330. Изготавливают технику и из нержавеющей стали. Так, модель Gorenje E6N1BX, из-за удобности в использовании и непритязательного дизайна, заслужила особое внимание на бытовом рынке.

Совет: Среди электрических варочных особое распространение приобрели конфорки с ускоренным типом нагрева. Распознаются они по красной метке в центре блина. Быстрым нагревом славятся Bosch PKF645FP1, Gorenje EC 610 CSC, Zanussi ZEV6140XBA.

Известно, что панели подсоединяются к отдельным розеткам, которые выдерживают напряжение от 32 до 40 А. Как правило, в таких линиях розеток предусмотрено соединение с заземляющими объектами. Также современные модели кухонных поверхностей могут подсоединяться к четырехпроводному кабелю.

Читайте также: 10 лучших двухкомфорочных варочных панелей в 2017 году

Совет: Очень важно, чтобы заземление в устройстве было не меньше 4 мм в квадрате.

Учитывая, что розетки бывают с тремя и четырьмя контактами, подготовьте перед установкой специальную вилку. В противном случае придется запастись неким объемом знаний.

Если панель имеет провод с четырьмя проводками, а от стены отходит кабель с тремя — это значит что устройство рассчитано на двухфазное подключение, а домашний электропровод предназначен для однофазного.

В таком случае сделайте следующие действия: совместите черный провод с коричневым, подключив к питательной фазе. Затем синий провод объедините со шнуром «ноль». Теперь осталось заземлить прибор, подключив провод оливкового цвета с таким же.

Совет: узнать где шнур «ноль» или «минус» можно с помощью измерительного прибора мультиметра.

Рекомендации специалистов:
1. Кухонную поверхность обязательно заземлите, для этого проверьте соединены ли желто-зеленого провода. От качества заземления зависит уровень безопасности бытового устройства.
2. В одно и то же время линию электропередач нельзя использовать для нескольких установок. Если разделить подключение, устройство может выйти из строя и даже биться током.

3. Прежде чем подключать поверхность установите специальный контроль над от утечки тока (УЗО). Он обезопасит вас от непредвиденных электрических ударов во время соприкосновения с голым проводом.

Читайте также: Ремонт варочной панели: 5 основных видов неисправностей

Подсоединение индукционной поверхности: пошаговое руководство

---

Прежде чем разбирать, как включить варочную панель, рассмотрим как лучше врезать прибор в столешницу. Для начала измерьте установку, а уже потом начинайте вырезать форму. Проделать форму можно с помощью пилы для работы по дереву. Чаще всего проблемы с монтированием возникают именно на этом этапе из-за неправильных измерений. Следующая пошаговая инструкция более детально расскажет как подключить индукционную (электрическую) варочную панель.



1. Выберите нужный шнур питания. Как уже упоминалось, они бывают с тремя и четырьмя жилами.
2. С помощью отвертки открутите крышку на прямоугольном отверстие, которое находится на тыльной стороне агрегата.
3. Подсоедините питательный шнур: закрепите провод специальной пластиной и закрутите ее винтиком.
4. Для правильного заземления убедитесь что провод над панелью находится в центре и объединен с желто-зеленым.
5. На завершение подсоедините проводку устройства к клеммам на панеле и закойте крышку. При подключении проводов ориентируйтесь на следующую очередность их цветов: желто-зеленый, синий, коричневый.

Когда все шаги будут проделаны, вставьте поверхность нужной стороной в отверстие и проверьте рабочее состояние варочного прибора. Данная схема установки подходит для квартир с напряжением в 220 v.

Совет: Очень важно следить за проводкой в доме и вовремя ее менять: старые провода рассыхаются и распадаются, что может привести к серьезным поломкам бытовых приборов. Теперь подключение электропанели можно считать законченным.

Читайте также: Выбор встраиваемой варочной поверхности: 6 важных моментов

Подытоживая, можно сказать что компактные варочные поверхности можно установить в домашних условиях без помощи специалистов. Однако для это нужно изучить важную теоретическую информацию. Пользоваться кухонными приборами нужно с осторожностью — старайтесь придерживаться техники безопасности. А увидеть детальный монтажный процесс можно на нижеуказанном видео.

Смотрите также: Как подключить варочную поверхность дома

Какой вилкой подключить варочную панель и какая розетка нужна

Современные встраиваемые варочные панели вытесняют традиционные электрические и газовые плиты. Техника проста в управлении. У нее более удобные конфорки и стильный внешний вид. Этот такой нужный прибор потребляет большое количество электричества, потому к его подключению надо подойти со всей ответственностью. Нужно знать, как правильно выполнять такую работу, какая вилка у варочной панели должна быть и много других нюансов.

Содержание

1. Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке
2. Можно ли подводить два кухонных устройства к одному разъёму питания
3. Рейтинг лучших электрических варочных панелей
4. Hansa BHCI65123030
5. Electrolux EHF 96547 FK
6. Bosch PKE611D17E
7. Bosch PKN645B17
8. Zanussi ZEV 56646 FB
9. Схемы подключения кабеля к духовому шкафу и варочной панели
10. Требования к проводке
11. Однофазное подключение
12. 220 В с двумя фазами
13. Трёхфазное подключение
14. Розетка и вилка

Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке

Человеку, разбирающемуся в электричестве и соблюдающему технику безопасности, не составит труда самому подключить варочную плиту. Перед тем как встроить прибор, надо поставить столешницу, подвести отдельную электролинию с заземлением. Лишь после можно начинать монтаж и подсоединение техники к сети. Подключают каждую модель варочной панели Bosch (Бош), Electrolux (Электролюкс), Hansa, Weissgauff и другие так, как указано в инструкции по эксплуатации.

Для подсоединения духового шкафа и варочной панели к электросети выбирают один из способов:

• к розетке необходимой мощности;
• напрямую к линии, идущей от электрощитка;
• на клеммную колодку, которая закреплена недалеко от прибора в распаечной коробке;
• к автомату, установленному вблизи в специальном щитке;
• с помощью сетевого шнура.

Подключиться напрямую можно только, если длины кабеля хватает от стены до прибора.

Кабель должен соответствовать мощности варочной панели

Можно ли подводить два кухонных устройства к одному разъёму питания

Подключить духовой шкаф и варочную панель в одну розетку можно. Но последняя, кроме мощности и запаса на случай скачков напряжения, должна обладать определенными характеристиками.

Разъем должен находиться над плинтусом. Чтобы розетка была защищена от воды и грязи, расстояние от пола должно быть выше 10 см.

Опасно размещать разъем над:

• электрической и газовой плитой;
• раковиной.

С целью безопасности стоит устанавливать розетки на такой высоте, чтобы до нее не дотянулись дети. Розетку нужно ставить не более чем на 1 м дальше от используемой техники. При установке отдельной розетки под духовой шкаф и варочную панель стоит учитывать их дальнейшее размещение. Необходимо делать так, чтобы разъемом электропитания было удобно пользоваться. Не надо загораживать розетку.

Первый способ

Если электричество проведено правильно, то эти два прибора присоединяют к выводу для электроплиты. Некоторые мастера отсекают от духовки штекер и выполняют подсоединение при помощи клемм. Минус этого метода – потеря гарантии на духовой шкаф, потому что повреждена вилка.

Второй способ

Он состоит в подключении двух приборов в установленные дополнительные розетки отдельно на варочную поверхность и духовой шкаф. Такой способ должен быть предусмотрен на стадии ремонта.

Третий способ

Есть еще один вариант – для подключения устройств применяют составное гнездо. В нем совмещают силовой электроразъем для электроплиты и классическую евророзетку для духовки. Эту модель розетки накладывают поверх стандартной. Для подключения необходим обычный электрический кабель, предназначенный для приготовления пищи. Но мощность шкафа для запекания не должна превышать 3 кВт.

Рейтинг лучших электрических варочных панелей

Hansa BHCI65123030

4 конфорки – керамическая, Hi Light;

цвет: панели конфорок – черный, рамки – серебристый;

размеры – 57. 60х50 см.

Цены в интернет-магазинах

Electrolux EHF 96547 FK

4 конфорки – трехконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет – черный;

размеры – 59х52 см.

Цены в интернет-магазинах

Bosch PKE611D17E

4 конфорки – керамическая, Hi Light;

цвет – черный;

размеры – 59.20х52.20 см.

Цены в интернет-магазинах

Bosch PKN645B17

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет: панели конфорок – черный, рамки – серебристый;

размеры – 58.30х51.30 см.

Цены в интернет-магазинах

Zanussi ZEV 56646 FB

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет – черный;

размеры – 59х52 см.

Цены в интернет-магазинах

Схемы подключения кабеля к духовому шкафу и варочной панели

Есть 3 схемы подключения варочной панели и духового шкафа: одно-, двух- и трехфазная. Подключают к клеммам плиты. Доступ к ним осуществляется через заднюю крышку прибора, которую откручивают и снимают. Чтобы не ошибиться, необходимо быть внимательным к цветам на клеммах. Перед тем как начать работать, следует прочитать инструкцию, соблюдать требования безопасности.

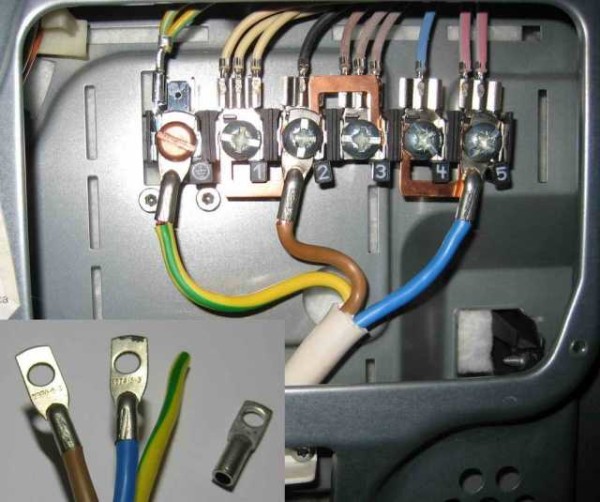

Клеммник для варочной панели

Требования к проводке

Безопасность и нормальная работа бытовой кухонной техники зависит от качества электропроводки. Варочная панель и духовой шкаф подключают только через заземление. В розетке или вилке для приборов для сети 220 Вт должно быть 3 контакта, для 380 Вт – 5. Соединение электрической проводки с распределительной коробкой осуществляется только через устройство защитного отключения (УЗО). В современных домах приборы мощностью до 2.5 кВт подключают к существующей электросети. Для мощной техники потребуется отдельная выделенная линия.

Желательно использовать кабель сечением 6 мм². Он способен выдержать нагрузку в 10 кВт длительное время. Специалисты советуют приобрести автомат класса защиты – C32. Для варочной панели мощностью не выше 8 кВт можно взять провод сечением 4 мм², автомат С25. Следует приобрести кабель марки NYM либо ВВГнг, учитывая диаметр проводника. Для провода в 4 мм² диаметр – 2.26 мм, для 6 мм² – 2.76 мм.

Для УЗО показатели на 1 пункт выше номинала автомат защиты. Для механизма на 32А потребуется устройство защитного отключения на 40А.

Однофазное подключение

В квартирах в основном используется однофазная 220В схема подключения приборов. Фазу L одновременно подсоединяют на клеммы L1-3 варочной плиты. Чтобы выполнить эту работу, изготовители техники на заводе устанавливают 2 съемные перемычки из меди. Если их нет, то можно сделать самому. Для этого берут электрический провод с сечением меньшим, чем у питающего кабеля. N – ноль подключают на клеммы N1-2, PE защитный проводник – клемму PE.

Схема однофазного подключения духового шкафа:

• Фаза L подсоединяется на клемму L прибора.
• Ноль N подключается на клемму N.
• Защитный проводник PE – на клемму PE.

220 В с двумя фазами

Если в квартиру и от варочной панели приходит 4 провода, то просто соединяют провода соответствующих цветов. Черный и коричневый – фазы, голубой – ноль, желто-зеленый – заземление. Объединяются две фазы, остальное подключают к соответствующим контактам вилки варочной плиты. Вверху находится нейтраль, в середине – фазы, внизу – земля.

Трёхфазное подключение

Во многих частных домах распространено 3-х фазное подключение. Фазы A, B, C подсоединяют к клеммам L1-3 варочной панели. Прежде между клеммами L1-3 нужно убрать заводские перемычки. N ноль подключают на клеммы N1-2, на клемму PE – защитный проводник PE.

При наличии в сетевом и входном кабеле цветных проводов при подключении просто соблюдают их сочетание. Если дом старой постройки и проводка одного цвета, то необходимо быть внимательным и воспользоваться тестером либо индикатором, чтобы определить фазные провода.

В комплект духового шкафа входит электрический шнур с вилкой для подключения, которую надо вставить в евророзетку. Для подсоединения к клеммам или автоматам желательно использовать отдельный кабель. Не нужно отрезать вилку у провода, входящего в комплект.

Варочные индукционные и другие панели идут без сетевого шнура, который придется покупать отдельно.

Евророзетка и евровилка для варочной панели

Розетка и вилка

Если для варочной панели кабель не будет подводиться напрямую, необходимо установить отдельную розетку. Пользоваться техникой и обслуживать ее удобнее при наличии вилки, особенно когда приходится делать влажную уборку. На это время прибор обязательно обесточивают. При отсутствии розетки приходиться отключать, а потом опять включать автомат.

Устанавливают розетку на удобной высоте. Специалисты советуют сделать так, чтобы она находилась от пола на расстоянии до 90 см. Подрозетник не должен быть на одинаковом уровне с техникой. Его размещают слева или справа от панели. Если предстоит поставить духовой шкаф, то розетку для него надо ставить ниже его уровня. Очень близко к поверхности пола делать запрещается, всегда существует вероятность прорыва водопровода.

Какая розетка у варочной панели должна быть? Приборы небольшой мощности (до 3.5кВт), такие в основном оснащены двумя конфорками, разрешено подключать через евророзетку и соответствующую ей вилку. Но скорее всего она будет сильно греться, все время работая на свою обычную мощность 16 А. Также если был взят провод 3-6 мм², будет сложно его завести на контакты вилки. Потому лучше всего воспользоваться специальной розеткой до 40А и вилкой для электрических плит.

Запрещается подключать индукционную панель мощностью более 3.5 кВт в обычную розетку и пользоваться простой вилкой.

Перед тем как остановить свой выбор на конкретном виде варочной панели, нужно грамотно рассчитать электрическую проводку, купить нужные кабель, вилку и розетку, которые смогут выдерживать существенные нагрузки. Не забыть приобрести устройство защитного отключения. В отличии от новостроек в старых домах провода не рассчитаны на большое количество бытовой техники и их мощность. В результате неправильной эксплуатации варочной панели постоянно срабатывает автомат. Если же будет поставлено УЗО с завышенным номиналом, это приведет к сильному нагреванию проводов, может случиться пожар. Обязательно наличие в распределительном щите контура заземления.

При грамотном выборе вилки и розетки для варочной панели и их подсоединении техника будет работать без перебоев, безопасность использования гарантирована. Все работы, связанные с электричеством небезопасны. Если у того, кто хочет самостоятельно подсоединить прибор к электросети, отсутствует уверенность в своих знаниях и умении правильно выполнить данную работу, стоит поручить ее опытному специалисту.

🔥 Топ-10 индукционных варочных панелей

Как установить розетку для электрической плиты

По Мистер Спарки

Инструкции по установке розетки 220 для подключения к электрической плите

Когда дело доходит до использования электроэнергии, электрическая плита является электростанцией. Следовательно, вы не можете просто подключить их к стандартным розеткам на 110 вольт, которые наиболее распространены в Соединенных Штатах — вместо этого для большинства печей требуется специальная розетка на 220 вольт. Если вы строите или ремонтируете кухню, читайте краткое изложение того, как установить одну из этих специальных розеток для подключения к электрической плите.

Однако помните, что установка розетки или выполнение других электромонтажных работ не для дилетантов. Если вы сомневаетесь в собственном опыте или квалификации, обратитесь за помощью к электрику, вместо того чтобы приступать к сложной и потенциально опасной операции по установке новой розетки для вашей электроплиты.

Электроплита Требования к напряжению и электропроводке

Розетка на 220 В позволяет электрической плите потреблять больше энергии, чтобы она могла быстро вырабатывать и поддерживать тепло. Такие же сверхмощные розетки также используются для дорогостоящих приборов, таких как электрические сушилки и водонагреватели, иногда с небольшими модификациями.

Первым шагом при установке розетки, как и при любых электромонтажных работах, является отключение питания в источнике. Откройте распределительную коробку и выключите главный выключатель, отключив электричество во всем доме. Вы должны перепроверить, отключили ли вы электричество, попробовав некоторые источники света или устройства, чтобы исключить риск поражения электрическим током, как только вы начнете иметь дело с проводкой.

Автоматические выключатели, кабели и розетки

Далее вам необходимо установить выключатель в распределительной коробке для управления новой розеткой. Найдите два свободных слота подряд, чтобы обеспечить место для установки автоматического выключателя двойной ширины, затем установите его, следуя инструкциям производителя. Вам также нужно будет установить разъем сбоку монтажной коробки, чтобы вы могли подключить электрический кабель внутри коробки. Если вы чувствуете неуверенность в этом или любом другом вопросе и нуждаетесь в помощи, просто спросите. Электрик сможет позаботиться о том, чтобы установка печной розетки была выполнена безопасно и эффективно.

Затем протяните кабель через стену к месту, где вы хотите разместить розетку для электроплиты. Возможно, вам придется просверлить отверстия в каркасе дома, чтобы кабель мог попасть на кухню, не мешая другим проводным или инженерным системам. Когда все выровнено, снимите изоляцию на конце кабеля и подключите его к новой розетке. Вкрутите розетку в стену, и вы почти готовы к работе.

Подключение электрической плиты к сети

Наконец, вам нужно пропустить кабель через разъем, который вы установили в распределительной коробке, а затем подключить его к автоматическому выключателю. Не забудьте также подключить клемму заземления. Когда вы уверены, что все подключено правильно, поверните news выключатель розетки в положение «выключено» и снова включить основное питание в доме. Включите новый автоматический выключатель и проверьте розетку с помощью вольтметра, чтобы убедиться, что она получает необходимое количество энергии. Только после этого ваша электрическая плита готова к приготовлению пищи.

Обратите внимание, что точный процесс подключения розетки и выключателя , чтобы вы могли подключить и использовать электрическую плиту, требует довольно много деталей, поэтому вы должны внимательно прочитать все инструкции, прилагаемые к вашему набору розеток. Если в какой-то момент у вас возникнут проблемы или вы не почувствуете себя комфортно, попросите электрика прийти , чтобы протянуть руку помощи. Для получения дополнительной информации, свяжитесь с нами онлайн или позвоните мистеру Спарки по телефону (800) 906-4577 сегодня!

• Общая электрика

Можно ли установить варочную панель и настенную духовку на один и тот же контур?

Если вы устанавливаете настенную духовку и варочную панель отдельно на своей кухне, к счастью, вам не нужно беспокоиться о подключении двух приборов по отдельности. Вы можете подключить их к той же цепи.

В отличие от традиционных комбинаций плита/духовка, которые подключаются к розетке на 240 вольт, варочные панели и настенные духовые шкафы напрямую подключаются к электросети дома через соответствующую распределительную коробку.

Распределительная коробка обычно находится в шкафу над или под настенной духовкой или в шкафу под варочной панелью.

Вы можете подключить варочную панель к той же цепи, что и одну или несколько встроенных электрических духовок. Продолжайте читать, чтобы узнать, как подключить эти приборы к одной цепи и сделать это безопасно.

Нужна ли для электрической варочной панели отдельная цепь?

Национальный электротехнический кодекс (NEC) регулирует бытовые электротехнические правила. Раздел 220.55 разрешает домохозяйствам подключать варочную панель и до двух настенных духовок к одной и той же цепи.

В том же разделе кода описаны допустимые коэффициенты нагрузки и пределы нагрузки для определенного количества устройств плюс общая мощность устройств.

NEC предоставляет рекомендации по суммированию отдельных номинальных мощностей и расчету мощности цепи.

Согласно правилу, до двух настенных духовых шкафов и варочная панель могут считаться одним прибором при условии, что они установлены в одной комнате.

Для варочной панели требуется отдельная ответвленная цепь только в том случае, если не установлены другие встраиваемые приборы для приготовления пищи. В этом случае мощность цепи должна соответствовать мощности полной нагрузки варочной панели.

Подробнее: Кто подключает газовые плиты?

Как соединить электропроводкой варочную панель и настенную духовку

1.

Отключите питание от сети

Подойдите к распределительной коробке и отключите питание. Как правило, выключатель плиты и духовки имеет этикетку, поэтому вы знаете, какой из них нажать.

Если меток нет, просматривайте их по очереди, пока не найдете нужную.

2. Откройте распределительную коробку

Снимите крышку распределительной коробки с помощью отвертки. Распределительная коробка представляет собой металлическую коробку, расположенную рядом или рядом с духовкой или варочной панелью.

Внутри коробки три провода красного, белого и черного цвета, соответствующие тем, что выходят из варочной панели и духовки.

Красный провод является горячим проводом и передает энергию. Черный провод является отрицательным и замыкает цепь, а белый провод — это земля. Земля или земля также могут быть зеленого цвета.

3. Зачистите провода

Снимите примерно ½ дюйма с конца каждого провода, используя инструмент для зачистки проводов, предназначенный для удаления пластикового или защитного покрытия. Затем скрутите вместе оголенные концы соответствующих цветов по отдельности и добавьте колпачок для проволочной гайки к каждому новому соединению.

Колпачок для проволочной гайки представляет собой небольшой круглый пластиковый колпачок, который накручивается на оголенные концы проводов для плотного и надежного соединения.

4. Повторно подсоедините распределительную коробку

Вставьте провода обратно в распределительную коробку и привинтите крышку на место.

Теперь, когда вы подключили приборы к одной цепи, вы можете снова включить выключатель и восстановить питание. Проверьте приборы, чтобы убедиться, что они правильно питаются.

С этим относительно простым монтажом справятся многие энтузиасты-сделай сам. Существует множество онлайн-руководств по электробезопасности в доме. Тем не менее, вы можете предпочесть нанять электрика, который сделает эту работу за вас.

Всегда соблюдайте правила техники безопасности. Не забудьте полностью изолировать цепь перед началом работы, откройте распределительную коробку и убедитесь, что вы выключили все электроприборы.

Подробнее: Стоимость установки газовой линии для печи

Заключение

Не забывайте соблюдать все местные правила при выполнении любых электромонтажных работ в доме. Муниципальные правила могут превышать требования, перечисленные в Национальном электрическом кодексе.

В некоторых юрисдикциях утверждается, что только лицензированный электрик может выполнять такие электрические работы, поэтому вам может потребоваться нанять квалифицированного специалиста, который сделает это за вас. Что еще более важно, некоторые местные правила могут запрещать установку духовки и варочной панели в одной цепи, даже если это разрешено NEC, поэтому сначала проверьте это.

Чтобы узнать больше о домашней безопасности и ремонте, включая ущерб от воды и пожара и восстановление, позвоните экспертам All Dry USA.

• Автор
• Последние сообщения

Ben Suiskind

Главный исполнительный директор All Dry USA

Благодаря знаниям Бена и его дальновидному руководству, All Dry USA превратилась в национальную компанию, предоставляющую полный спектр услуг по восстановлению имущества с многочисленными места по всей территории Соединенных Штатов.
