Подключение звезда. Подключение электродвигателей звездой и треугольником: особенности, преимущества и недостатки

Подключение двигателей

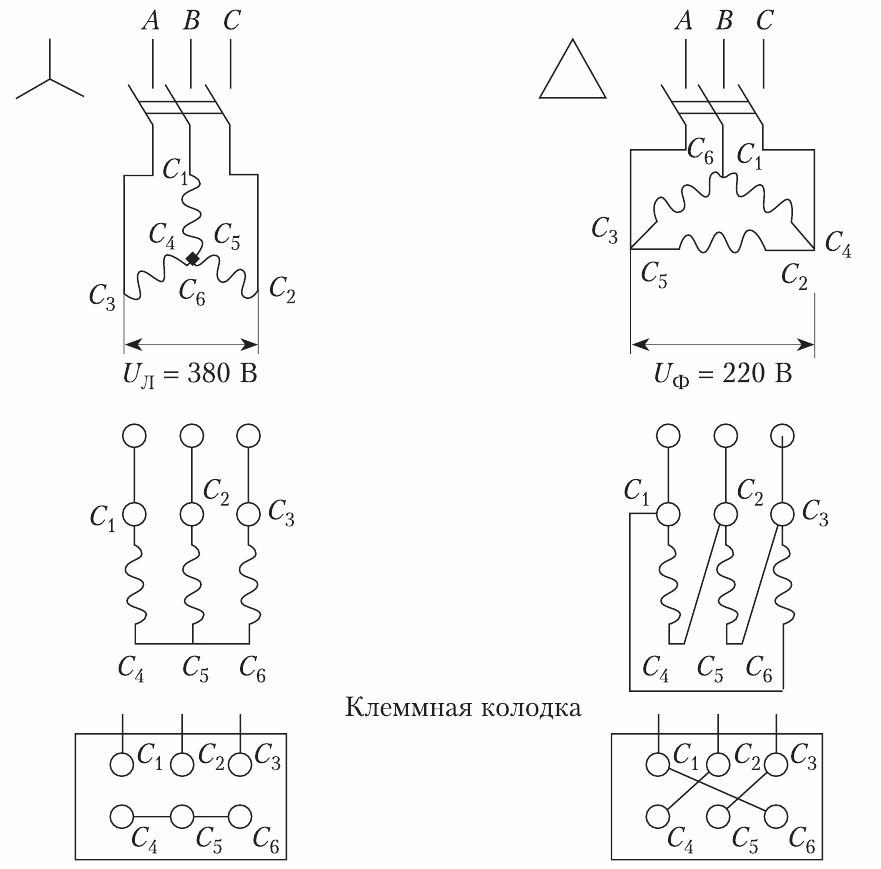

Вот всем известные схемы подключения треугольником (D) и звездой (Y):

Всего с двигателя выходит 6 проводов: это начала трёх обмоток и их концы. Места соединений обмоток на схеме выше обозначены точками a, b, c и 0 (последний — только для звезды). В клеммной коробке шесть указанных клемм располагают в два ряда по три клеммы, причём клеммы начала и концов обмоток не находятся параллельно друг другу, а расположены так, чтобы было удобнее подключать треугольником (т.е. соединять начала одних обмоток с концами других):

Некоторые граждане иногда подключают нейтральный провод к нулевой точке при подключении двигателя звездой. На самом деле ничего хорошего от этого нет, делать так не нужно.

Совершенно неважно как вы подключаете двигатель: звездой или треугольником. Важно только то, какое напряжение вы подаёте на обмотки двигателя. Будет ли это напряжение получаться как межфазное (треугольник) или как фазное (между фазой и нулевой точкой — звезда) — двигателю это совершенно неважно.

Если у вас есть двигатель с номинальным напряжением обмотки 220 В и есть две разные трёхфазные сети, у одной из которых линейное напряжение 380 В (220 В на фазу), а у другой — 220 В (127 В на фазу), то к первой вы можете подключать двигатель звездой, а ко второй — треугольником, разницы для  двигателя не будет никакой, отличаться будут лишь токи, протекающие в проводниках на линии, ведущей к двигателю.

Выглядит всё это так, например, для двигателя мощностью 1.1 кВт с номинальным напряжением обмотки 220 В. Для тех, кто в танке: РИСУНОК СЛЕВА — это для РОССИИ, где 380 В 50 Гц, т.е. 220В на фазу,  а справа — это для стран, где трёхфазное напряжение 220 В, 50 Гц (или 127 В на фазу):

Для такого двигателя на шильдике будет написано: D/Y 220V / 380V, 4. 9А / 2.8А. Соответственно, в этих двух случаях отличаются только токи в проводниках, ведущих к двигателю (именно они указаны на шильдике, в то время как ток на обмотке будет одинаковый, что видно на рисунке сверху). Следовательно, для России (линейное напряжение 400 В) для такого двигателя надо использовать схему подключения звезда.

Как видно по рисунку выше, при подключении к сети с большим напряжением токи в проводниках ниже (2.8A vs. 4.85A), поэтому, в случае использования преобразователя частоты переменного тока (ПЧ) для управления двигателем D/Y 230V / 400V, лучше применять схему подключения звезда и выставлять в настройка ПЧ напряжение двигателя 400В.

Теперь логичный вопрос:

Ответ такой: двигатель должен соответствовать требованиям конкретной ситуации, а требоваться может следующее:

1. ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ К ТРЁХФАЗНОЙ СЕТИ
В трёхфазную сеть можно подключить двигатель, номинальное напряжение обмоток которого равно либо фазному напряжению сети (звездой), либо линейному (треугольник).

2. ВОЗМОЖНОСТЬ ВКЛЮЧЕНИЯ В ОДНОФАЗНУЮ СЕТЬ
Для правильного подключения двигателя в однофазную сеть (через конденсатор) требуется, чтобы номинальное напряжение обмотки двигателя было не больше фазного напряжения сети.

3. ПЕРЕКЛЮЧЕНИЕ ЗВЕЗДА-ТРЕУГОЛЬНИК
Для двигателей со свободной нагрузкой на валу наиболее дешевым способом плавного пуска при подключении в трёхфазную сеть является пуск «звездой» с последующим переключением на «треугольник». Номинальное напряжение обмотки должно быть равно линейному напряжению сети. Т.е. сначала подается более низкое фазное напряжение (звезда — между фазой и нулевой точкой), а затем происходит переключение на треугольник, т.е. начинает подаваться межфазное напряжение, соответствующее номиналу двигателя.

Если составить таблицу по всем трём пунктам для трёхфазной сети 400В 50Гц (Россия, Европа, Китай), то будет она выглядеть так:

Аналогичная таблица для сети 208В 60Гц (США, Тайвань, Япония):

В итоге производители условно делят все двигатели на две категории:

1. Маломощные (менее 5 кВт), преимущественного бытового назначения, для которых может возникнуть потребность подключения к однофазной сети (не у каждого дома есть трёхфазная розетка). В России это двигатели D230V / Y400V.

2. Двигатели мощностью более 5 кВт, которые не имеют бытового назначения, а потому для них нет потребности подключения в однофазную сеть. Одновременно с этим, для них может возникнуть потребность переключения со звезды на треугольник при пуске. В России такими двигателями являются D400V / Y690V. Кроме того, такие двигатели можно подключать к промышленным сетям 690В, организация которой позволит экономить на прокладке кабеля, поскольку, как уже было показано выше, токи в проводниках будут ниже для сетей с более высоким напряжением.

Двигатели малой мощности

Если двигатель имеет небольшую мощность (до 4 — 5 кВт), то его обычно делают с расчётом на возможность подключения к однофазной сети. Т.е. в трёхфазную сеть его подключают звездой, а в однофазную — треугольником через фазосдвигающий конденсатор. Для последнего случая также может использоваться пусковой конденсатор (отключается сразу после запуска). Выглядит это так:

Для того, чтобы двигатель можно было так подключить в однофазную сеть, его номинальное напряжение каждой обмотки должно быть равно фазному напряжению сети. Это значит, что если двигатель планируется использовать в России или Европе, то номинальное напряжение обмотки должно быть равно 230 В. В таком случае этот двигатель можно будет использовать как в трёхфазной сети с линейным напряжением 400 В (подключение звезда), так и в однофазной сети 230 В (подключение треугольником через конденсатор). Это те самые двигатели, где на шильдике написано напряжение D 220V / Y 380V.

Соответственно, если нужно такой двигатель использовать в стране с более низким линейным напряжением, например, в США (где линейное напряжение 208 В, а фазное — 120 В), то по-нормальному подключить такой двигатель в их однофазную сеть через конденсатор не получится, но можно подключить в их двухфазную сеть 240 В, если таковая имеется.

Одновременно с этим, маломощные двигатели, предназначенные для стран, где стандартное напряжение ниже, чем у нас, будут подключаться как D 127V / Y 220V. Однако,  двигатели с такой надписью на шильдике вы вряд ли найдёте, потому что 127 В, 50 Гц — это очень малораспространённое напряжение в мире (см. тут). Поэтому, скорее всего, вам встретится двигатель с шильдиком, где будет указано напряжение D 115V / Y 208-230V.

Подключить такой двигатель к стандартной российской трёхфазной сети (все три фазы) можно только через преобразователь частоты переменного тока, поскольку на них есть возможность переключения линейного напряжения на выходе: 230 / 400 В.
В однофазную сеть можно подключить звездой через конденсатор. Тогда напряжение, подаваемое на каждое обмотку, будет составлять половину фазного напряжения сети (230 В / 2 = 115 В). Выглядит это вот так:

Двигатели мощности более 5 кВт

Для двигателей мощнее 5 кВт обычно не предусматривают возможность подключения в однофазную сеть, т.е. номинальное напряжение обмоток делают такое, которое соответствует линейному напряжению. Т.е. штатной схемой подключения таких двигателей в трёхфазную сеть является треугольник. В России и Европе это двигатели с номинальным напряжением обмоток 400В, т.е. где на шильдике написано D 400V / Y 690V.

Для определённых задач, где на валу двигателя находится свободная нагрузка (системы вентиляции, осевые насосы), ну, и вообще те задачи, где возможно регулирование скорости вращения вала только лишь напряжением (трансформатором), часто используют схему подключения «звезда» при старте с последующим переключением на «треугольник». Т.е. при старте на обмотку подаётся заниженное напряжение 230В вместо номинальных 400В, а затем происходит переключение на штатный режим (т.е. на треугольник). Из-за свободной нагрузки на валу момент вращения при старте на низком напряжении также будет ниже, т.е. пусковой ток будет не столь высок, как при старте на номинальном напряжении. Поэтому такой пуск двигателя называют «щадящим».

Следует помнить, что для нагрузок, требующих большого момента при запуске, подобный режим приведет напротив, к возрастанию тока в обмотках и последующим неприятным событиям.

Кроме того, надо иметь ввиду, что подключение двигателей даже со свободной нагрузкой на валу звездой для «щадящего старта» вовсе не означает, что если по такой схеме постоянно эксплуатировать двигатель (не переходя на треугольник), то такой режим станет «щадящим» для него. Низкий момент при старте ещё не означает, что заниженное напряжение годится для его нормальной работы, поскольку сам двигатель (со своими номинальными характеристиками) обычно как раз и подбирается под конкретную нагрузку. Поэтому постоянная эксплуатация двигателей на напряжении ниже номинального иногда приводит к их выходу из строя. Чтобы не было неприятностей двигатель всегда надо эксплуатировать на номинальном напряжении, а если требуется снизить обороты вращения вала, то тогда нужно использовать редукторы или преобразователи частоты переменного тока, а не пытаться решить вопрос самым дешёвым способом. К слову сказать, частотник тоже меняет не только частоту тока, но и напряжение, однако, он это делает с умом.

Двигатели мощностью выше 5 кВт, изготовленные в США, будут иметь номинальное напряжение обмотки 277 В, поскольку там распространены промышленные сети 480 В, ну а в Тайване аналогичные двигатели будут иметь номинал в 220 В. К российской трёхфазной сети 400 В подключаются они звездой, а к российской однофазной сети через конденсатор — треугольником. Касательно величин напряжения, есть двигатели, где более подробно расписано подключение для сетей 50 Гц и 60 Гц, например вот так:

Особенности схем подключения к тиристорному регулятору

Наиболее часто на практике используется четыре схемы подключения нагрузок к тиристорному регулятору: звезда, треугольник, звезда с рабочей нейтралью и разомкнутый треугольник.

Схемы подключения звезда и треугольник приведены на рисунке 1.

Рисунок 1 Подключение нагрузки к трехфазному тиристорному регулятору по схемам звезда и треугольник

Основное достоинство этих двух схем – простота и минимальное количество силового провода, за счет чего они и получили наиболее широкое распространение. При соединении нагрузки звездой максимальное напряжение на нагрузочном сопротивлении равно фазному напряжению Uф, а при соединении треугольником – линейному Uл. Соответственно, звездой соединяют нагрузку, рассчитанную на напряжение 220 В, а треугольником – 380 В.

Кривая тока, протекающего по фазному проводу изображена на рисунке 2.

Рисунок 2 Кривая тока в фазах при соединении звездой или треугольником, активная нагрузка

Однако у простоты схемы есть обратная сторона медали – напряжения на нагрузочных сопротивлениях распределяются поровну только при условии строго равенства фазных напряжения (Uа = Ub = Uс) и равенства сопротивлений нагрузок (Ra = Rb = Rc или Rab = Rbc = Rca). Как правило, на практике это условие почти никогда не выполняется и возникает небаланс напряжений: на разных сопротивления нагрузки при полностью включенных тиристорах устанавливаются неравные напряжения, например, на одном сопротивлении 210 В, на другом 215 В, на третьем 230 В.

В большинстве своем эти небалансы невелики: разброс по напряжению невелик и составляет не больше 4-8%, что вполне допустимо. Но иногда при неудачном соотношении параметров – сильном «перекосе» фаз с одновременно неравными сопротивлениями нагрузки — напряжения могут распределиться с большим разбросом, например 190, 220 и 250 В. Это ведет к неравномерному износу ТЭНов и преждевременному выгоранию одного из них.

Довольно часто бывает, что в одной из фаз постоянно выгорает ТЭН неизвестно от чего. Обычно это является следствием выше описанного явления.

   В схемах подключения звезда с рабочей нейтралью и разомкнутый треугольник (рисунок 3) это явление проявляется гораздо меньшей степени.

Рисунок 3 Подключение нагрузок по схемам звезда с рабочей нейтралью и разомкнутый треугольник

При подключении нагрузки по схеме звезда с нулем максимальное напряжение на нагрузочном сопротивлении равно фазному напряжению сети, при этом ток каждой фазы определяется лишь напряжением фазы и сопротивлением нагрузочного резистора, включенного в эту фазу, и не зависит напряжений других фаз и от сопротивлений остальных нагрузочных сопротивлений, то есть Ia = Ua / Ra, Ib = Ub / Rb, Ic = Uc / Rc.

Другое важное свойство схемы – возможность выравнивания токов, напряжений и мощностей на нагрузочных сопротивлениях в случае «перекоса» фаз питающей сети. Например, тиристорный регулятор ТРМ-С может автоматически корректировать напряжение на нагрузке таким образом, чтобы на каждом сопротивлении нагрузки выделялась равная мощность. Это способствует продлению срока службы ТЭНов, а также энергосбережению – за счет устранения перекосов по фазам достигается дополнительная экономия электроэнергии 1-3%.

Еще один плюс этой схемы – это меньший уровень излучаемых электромагнитных помех.

Все выше сказанное также верно и для схемы разомкнутого треугольника, с той лишь разницей, что максимальное напряжение на нагрузочных сопротивлениях равно линейному, а ток нагрузки определяется линейным напряжением Iab = Uab / Rab, Ibc = Ubc / Rbc, Ica = Uca / Rca.

Недостатков у схемы звезда с нейтралью два. Первый – это необходимость подключения нулевого провода, что на практике иногда бывает затруднительно. Например, у нагревательного аппарата может быть сделано три вывода для подключения фазных проводов, а общая точка звезды – внутри аппарата и недоступна для подключения. В этом случае реализовать подключение по схемы звезды с нейтралью невозможно.

Второй недостаток – это протекание тока через нейтраль при фазо-импульсном управлении даже при полностью равных сопротивлениях нагрузки и фазных напряжениях, что проиллюстрировано на рисунке 4: в верхней его части изображены кривые токов, протекающие по фазам А, В и С, а внизу – ток в нулевом проводе.

Рисунок 4 Протекание тока через нулевой проводник

При этом величина тока в нулевом проводе может быть в 1,5-2 раза больше чем ток в фазах. Это приводит к необходимости прокладки нулевого проводника увеличенным сечением, что, разумеется, увеличивает и стоимость кабельных линий. Незнание или недооценка же этого явления приводит к постепенному выходу из строя нейтрального провода.

Это иногда вызывает удивление: казалось бы, напряжения фаз равные, сопротивления фаз равные, откуда ток в нуле?! Но объясняется это явление просто. Дело в том, что при фазо-импульсном управлении тиристорами форма тока становится не синусоидальной и поэтому не происходит полной компенсации токов в нулевом проводе, как при питании трехфазной нагрузки синусоидальным током.

Отсюда вывод – чтобы ток в нулевом проводе был минимальный необходимо использовать управление пропуском периодов. В этом случае токи фаз будут синусоидальны, а значит ток в нейтрали будет определятся лишь небалансом напряжений фаз и сопротивлений. Практически, это приводит к тому, что ток в нуле становится не больше 10% от тока фазы.

Напоследок, рассмотрим схему соединения разомкнутый треугольник. У схемы есть замечательное свойство – тиристоры при таком соединении коммутируют не фазные токи, а линейные, которые меньше в 1,73 раза. Например, если ток фазы составляет 650 А, то токи в линейных проводах составляют Iл = 650 / 1,73 = 380 А. По сравнению со схемой соединения обычным треугольником, это дает возможность приобретать тиристорный регулятор на меньший номинальный ток, который соответственно дешевле и меньше в габаритах. Это показано на рисунке 5. В верхней части рисунка нагрузка соединена треугольником, при этом через тиристоры протекают токи 650 А, а значит необходимо приобретение тиристорного регулятора номинальным током не менее 700-800 А. А в нижней части нагрузка соединена разомкнутым треугольником, при этом по фазам протекает такой же ток 650 А, но поскольку тиристоры коммутируют ток 380 А, то достаточно иметь тиристорный регулятор с номинальным током 400-500 А, что в 1,5-2 раза дешевле.

Рисунок 5 Сравнение схем треугольник и разомкнутый треугольник

Жаль, но несмотря на такое преимущество, эта схема не получила большого распространения. Почему? Первое, как и для звезды с нейтралью, для реализации такой схемы подключения должны быть доступны оба конца выводов нагрузок, что опять же не всегда возможно. Например, у трансформатора, первичная обмотка которого соединена треугольником чаще всего выведена только три конца, а вторые три спрятаны внутри. Второе – это увеличенная стоимость кабельного хозяйства – посмотрите внимательно на рисунок 5: при соединении разомкнутым треугольником требуется дополнительный силовой кабель ( «обратный» кабель от нагрузки). Учитывая высокую стоимость кабелей, можно сказать, что такая схема целессобразно лишь при небольшой длине кабельных линий до 20-30 метров при прокладке медным кабелем и до 50-70 метров при прокладке алюминиевым. При большой длине экономия, полученная от приобретения более дешевого регулятора обнуляется за счет более высокой стоимости кабельного хозяйства.

Схемы подключения электродвигателей трехфазных асинхронных 220/380 В

Существует несколько схем подключения электродвигателей 220/380/660 Вольт – Звезда, Треугольник, Звезда-треугольник. Разные схемы соединения обмоток источников питания используются что б увеличить мощности передачи без потерь напряжения сети, снизить в блоках питания пульсации напряжения, уменьшить при подключении нагрузки к питанию число проводов. Данные схемы имеют между собой отличия и разницу в нагрузке по току. Однофазные двигатели подключаются по схеме с пусковой обмоткой и с конденсатором в цепи питания пусковой обмотки. Перед приводом двигателей в работу, необходимо выяснить нужный вариант подключения.

Схема подключения электродвигателя 380/660 Вольт

Основные способы подключения асинхронных двигатели 380/660 — «подключение звезда» и «подключение треугольник». При правильном подключении и приводе в действие – не перегреваются, работают долго и надежно. Рассмотрим возможные схемы подключения:

Схема подключения «Звезда»

При соединении трёхфазного электродвигателя по схеме подключения — звезда, на начала обмоток подаётся трехфазное напряжение, а концы статорных обмоток соединяются в одной точке, которая называется нейтральной (нулевой).

За счет более высокого напряжения питания — 660В для двигателей 380/660 и 380В для двигателей 220/380, рабочие и пусковые токи будут ниже.

Схема подключения «Треугольник»

Схема «треугольник» в клеммной коробке значит, что концы одной обмотки последовательно соединены с началом следующей обмотки и так один за одним. Токи данного подключения выше. Для электромоторов 220/380 треугольник предполагает подключение к однофазной сети 220 Вольт с использованием фазосдвигающего конденсатора.

Комбинированный тип

Комбинированный тип подключения — это когда на электродвигатель 380/660В подключенный по схеме Звезда подают напряжение от треугольника — 380В. Данный режим не способен выдать паспортную мощность привода, но имеет эффект маломощного плавного пуска за счет низкого напряжения и тока в обмотках. Далее следует переключение выводов в схему треугольник 380В для работы в номинальном эффективном режиме. – Звезда-треугольник, используется для снижения пусковых токов. УЧТИТЕ! Данный режим актуален для техпроцессов с пропорциональным возрастанием нагрузки на вал — насосы, вентиляторы, пилы. Ослабленный вращающий момент при комбинированном подключении может «не потянуть» и привести к выходу из строя мотора.

Подключение трехфазного двигателя в однофазную сеть 220 Вольт

На сегодняшний день, выпускаются двигатели как для трехфазной сети, так и для однофазной сети 220 Вольт.

Однако, что делать если у вас есть двигатель 380 вольт, и вам нужно подключить его в розетку?

Использования таких приборов в домашних условиях, требуют изменения в схеме сборки и в подключении конденсаторов. Рассмотрим принцип действия электродвигателя:

При подаче трёхфазного напряжения на обмотки в статоре, появляется вращающееся магнитное поле, которое приводит в движение ротор двигателя. Подключая такой механизм к однофазной сети 220 вольт вращающееся поля преобразуется в пульсирующее.

Справка. В оборудовании, изготовленного для работы от 220 В, для этого предназначены пусковые обмотки либо особенности конструкции статора.

Схема подключения трехфазного электродвигателя в однофазную сеть (220 В) включает фазосдвигающий конденсатор. Его значение в микрофарадах (мкФ) для электродвигателей с мощностью до 2,5 кВт, определяется умножением мощности на 100.

Ниже представлены 2-е основные схемы подключения:

Подключение трехфазного двигателя к однофазной сети через конденсатор

Схема подключения трехфазного двигателя к 220В через конденсатор представлена на Рис 1.

Направление вращения электродвигателя меняется в зависимости от положения SB1 – переключателя. Подключение к сети выполняется автоматическим либо механическим выключателем F.

После включения, необходимо сразу подключить дополнительный конденсатор Сдоп, емкость которого в 2-3 раза большей Сраб. Для этого после нажатия кнопки SB2, ее нужно сразу же после набора оборотов отпустить.

Резистор R предназначен для разряда Сдоп — конденсатора, после его отключения. Значение резистора должно быть порядка 100 — 500 кОм.

Данная схема предназначена для подключения двигателя треугольником и звездой.

Подключение трехфазного двигателя к однофазной сети через пускатель

С помощью схемы подключения электродвигателя через пускатель Рис 2, включение мотора можно производить в одно нажатие.

Нажав кнопку «пуск» срабатывает КМ1 – пускатель. Одними контактами подключается  Сдоп — конденсатор , иными — включает КМ2 — пускатель, который подает на двигатель напряжение (КМ2.1 — контактная группа) и одновременно блокируются КМ1.1 — контакты первого пускателя.

Кнопку — пуск отпускаем после набора оборотов, КМ1 — пускатель отключается вместе с Cдоп. На КМ2 – пускатель, подается им самим же напряжение, и до нажатия на кнопку «стоп», которая размыкает цепь питания, он находится в замкнутом состоянии.

Катушки пускателей рассчитаны на напряжение 220В.

Таблица общепромышленных электродвигателей АИР

В таблице перечислены часто запрашиваемые общепромышленные двигатели АИР. Основными критериями в подборе электродвигателя являются мощность и обороты в минуту. Технические характеристики, размеры, вес, прописаны на каждый двигатель отдельно.

Соединение обмоток генератора «звездой » и «треугольником»

Пусть, мы имеем генератор переменного тока с тремя отдельными обмотками, расположенными под углом $120^0$ относительно друг друга. В этих обмотках создается трехфазный ток. Напряжения на обмотках равно:

В том случае, если данный генератор использовать без связи друг с другом, то генератор трехфазного тока становится просто совокупностью отдельных генераторов однофазного тока. В том случае, если обмотки соединяются определенным способом, то у трехфазного тока возникают специальные свойства, которые используют в технике. Используют два вида соединений обмоток генератора: «звездой» и «треугольником».

Соединение «звезда»

Рассмотрим схему соединения обмоток генератора «звездой». В ней концы трех обмоток соединяют в один узел, а начала служат для подключения нагрузок.

Схема соединения звездой показана на рис.1 (а). Такое соединение обмоток генератора позволяет использовать для передачи электроэнергии вместо шести проводов только четыре. Точка $O$ на схеме — точка общего потенциала (проводник, который соединен с точкой $О$ — нулевой провод). Такое соединение подобно соединению трех источников тока, которое показано на рис.1 (б).

Рисунок 1.

При таком способе соединения напряжение между фазой и нулевым проводом называют фазным напряжением. Напряжение между фазами $A-B$, $B-C$, $C-A$ называют линейным. Для того, чтобы определить как соотносятся фазное и линейное напряжения необходимо брать геометрическую (векторную) разность.

Допустим, что генератор разомкнут, то есть $R_1=\ R_2=R_3=\infty ,\ $найдем связь между фазным напряжением (существующим в каждой из обмоток $О_1,\ О_2,О_3$) и линейными напряжениями (между проводами $0,1,2,3$). Линейное напряжение между проводом $О$ и любым другим проводом равно фазному и его амплитуда $U_m.\ $Линейное напряжение между любой парой проводов $1,2$ и $3$ будет отличаться. Найдем напряжение между проводами $1$ и $3$, которое равно разности потенциалов между свободными концами обмоток $О_1,\ О_2$:

Из формулы (2) видно, что линейное напряжение имеет такую же частоту, что и фазное. \circ \right)\ }$=-${sin \left(\omega t\right)\ }.$

Мы получили, что при симметричной нагрузке сила тока в нулевом проводе всегда равна нулю. В таком случае (при симметричной нагрузке!) нулевой провод можно удалить совсем и линия будет работать (однако, надо помнить, что при этом на каждую из пар нагрузок будет действовать линейное напряжение в $\sqrt{3}$ раз больше фазного).

Соединение треугольник

Определение 1

Обмотки трехфазного генератора и трехфазные нагрузки могут соединяться еще одним способом. В этом случае конец первой обмотки соединяется с началом второй, конец второй — с началом третьей, конец третьей с началом первой. При этом узлы соединений служат отводами. Такой способ соединения называют треугольником.

Схема соединения треугольник изображена на рис.2(а). Для основной гармоники при соединении обмоток генератора по схеме треугольник ток замыкания в обмотке равен нулю. Обмотки мощных генераторов обычно по такой схеме не соединяют. Эта схема соответствует соединению источников напряжения, которая изображена на рис. 2 (б).

Рисунок 2.

Если бы ток был постоянным, то все обмотки при таком соединении были бы замкнуты накоротко. Но, если мы имеем дело с переменными напряжениями, которые имеют разность фаз, то дело коренным образом изменяется. Результирующее напряжение в треугольнике (см. схему вычисления (4)) равно:

Мы получаем, что если генератор не имеет нагрузки, то в обмотках нет тока. Из рис. 2 очевидно, что линейные напряжения равны фазным напряжениям. При разомкнутом генераторе амплитуда линейных напряжений равна амплитуде напряжения в одной обмотке $U_m.$

В соединении треугольником нет нулевого провода, неравномерность нагрузки существеннее сказывается на работе генератора, чем в случае соединения звездой. Из-за этой особенности соединение треугольник чаще всего применяют в силовых установках, например, трехфазных двигателях, где можно получить близкие по величине нагрузки фаз.

Предполагалось, что генератор и нагрузки соединялись одинаково (звездой или треугольником), конечно, возможны комбинации схем. Например, потребитель соединяется звездой, генератор треугольником.

Пример 1

Задание: Объясните, что произойдет в схеме, которая изображена на рис.1 (а), если оборван провод $1$? Что случится, если перегорел нулевой провод?

Решение:

Допустим, что в схеме соединения звезда (рис.1(а)) оборван провод $1$. Тогда нагрузка $R_1$ , будет выключена. Нагрузки $R_2\ и\ R_3$ будут нормально работать, так как на них будут присутствовать фазные напряжения.

Пусть перегорел нулевой провод. В этом случае каждая пара сопротивлений, например $R_1\ и\ R_2$ будут соединены последовательно и попадут под напряжение в $\sqrt{3}$ раз больше фазного. Это напряжение распределится в соответствии с правилами последовательного соединения, пропорционально сопротивлениям (в данном случае $R_1\ и\ R_2$). Так, если $R_1=R,\ R_2=\frac{1}{10}R$, то на ветке $R_2$ мы получим $0,1U$, а на ветке $R_1$ будет $0,9 U$, где $U$- полное напряжение. Допустим, что напряжение в сети (фазное) $220В$, тогда:

\[U=\sqrt{3}\cdot 220=380\ \left(B\right)\left(1.1\right).\]

Из $380В$ на сопротивление $R_1$ придется $342 В$, тогда как на $R_2$ придется $38В$. Поэтому, если в качестве $R_1$ будет, например бытовая лампочка, она перегорит и ток в обеих ветвях прервётся.

Пример 2

Задание: Объясните, почему соединение звездой применяют в технике освещения?

Решение:

Необходимость применения соединения «звезда», которая имеет нулевой провод, существует в технике освещения, так как при работе осветительных приборов невозможно добиться симметрии в нагрузках. В таких сетях все три фазы и нулевой (нейтральный) провод подводят, например, к жилым домам, внутри дома пытаются примерно одинаково нагрузить каждую фазу, так чтобы общая нагрузка была наиболее симметричной. При этом к каждой квартире приходит нулевой провод и одна из фаз. На распределительный щит, через который проходят две или три фазы, в нулевой провод предохранитель не ставят, так как его перегорание ведет асимметрии напряжений.

интернет, кабельное телевидение и телефонная связь на вашей улице. Найти

Дебби Джейкобс

1 отзыв

5 месяцев назад

Звездная связь очень быстро ответила на мой звонок о сервисной работе. Техник был у нас дома в течение пары часов и качественно и профессионально устранил проблему с подключением.
Очень доволен обслуживанием и профессионализмом! Звездная связь очень быстро ответила на мой звонок по поводу сервисной работы. Техник был у нас дома в течение пары часов и качественно и профессионально устранил проблему с подключением. Еще

Ответ владельца 5 месяцев назад

Привет Дебби, Мы рады слышать, что наш сервис оправдал ваши ожидания. Благодарим вас за выбор Star Connection.

Шер Каллахан

13 отзывов14 фото

2 месяца назад

Начиная с Сары, которая сначала ответила на мой телефонный звонок; Сэму, управляющему службой; Спасибо за мой сервисный ремонт **Super Tech**, я не могу выразить, насколько великолепна эта команда!! Ответы на вопросы по телефону, чтобы на следующий день позвонить в сервисную службу, БАМ!! Должен сказать, Тай, который подошел к моему фургону, несомненно, был самым знающим джентльменом. Я не могу отблагодарить его в достаточной мере. Снимаю шляпу перед этой компанией за предоставление лучшего обслуживания клиентов, которое я когда-либо видел, буквально за десятилетия! Проблема решена, резервная копия работает. Начиная с Сары, которая сначала ответила на мой телефонный звонок; Сэму, управляющему службой; Спасибо за мой сервисный ремонт **Super Tech**, я не могу выразить, насколько великолепна эта команда!! Ответы на вопросы по телефону, чтобы на следующий день позвонить в сервисную службу, БАМ!! я еще

Ответ владельца месяц назад

Привет, Шер! Спасибо за отличный обзор. Похоже, наша команда прошла успешно! Мы очень ценим эту возможность и желаем вам всего наилучшего!

Рон Кеннеди

1 отзыв

3 недели назад Новый

После плохого отзыва техник вышел и устранил проблему, которая у меня была, и я был очень доволен этим, поэтому теперь я даю Чаду пятизвездочный рейтинг.

Ответ владельца месяц назад

Привет, Рональд! В соответствии с нашим соглашением обновите это, чтобы отразить статус.

Lisa Obrien

1 отзыв

11 месяцев назад

Сотрудница Star office была отличной, она была очень полезной и часто проверяла нас. Установщик, установивший интернет Viasat, был очень компетентен, внимателен и ответил на все наши вопросы. Как новые клиенты в нашем регионе, мы очень довольны Star и Viasat.

Жаннет Карлсон

115 отзывов

год назад

Замечательная техника. Мэтт ответил на все наши вопросы, которых было много. Не могу сказать, что мы хотели бы чего-то другого. Он был добрым, терпеливым и очень полезным. Отличный сотрудник.

Ответ владельца год назад

Спасибо за отзыв, Жанетта! Мы обязательно передадим это вашему технику Мэтту. Пожалуйста, не стесняйтесь обращаться к нам за дополнительной помощью.

Doc Wellington

Местный эксперт116 отзывов4 фотографии

3 месяца назад

Вы можете начать с более компетентного персонала и цен.
Меня оттолкнуло незнание продукта.

Ответ владельца 3 месяца назад

Привет, Док, Меня зовут Чад, и я владелец Star Connection. Мы просмотрели нашу CRM и журналы вызовов, но не смогли найти никаких сообщений с вами. Мы местный бизнес, расположенный между Барабу и Dells. Вполне возможно, что MoreHi Doc, Меня зовут Чед, и я владелец Star Connection. Мы просмотрели нашу CRM и журналы вызовов, но не смогли найти никаких сообщений с вами. Мы местный бизнес, расположенный между Барабу и Dells. Вполне возможно, что вы звонили по национальному номеру 800. Мы не имеем к ним никакого отношения, и я не могу говорить о том, что было сказано во время вашего разговора. Судя по вашей истории отзывов, похоже, вы находитесь в процессе переезда в центральный район Висконсина. Пожалуйста, имейте в виду, если вам нужны услуги телевидения, Интернета или Умного дома. Мы — компания, принадлежащая ветеранам, с более чем 25-летним опытом работы в этой отрасли. Мы также являемся розничным продавцом Dish Premier и удостоены чести получать награду «Престижный розничный продавец года» в 2018 и 2019 годах. (впервые они присудили его одной и той же компании несколько лет подряд). Еще раз, пожалуйста, не стесняйтесь обращаться к нам за помощью и обращаться ко мне напрямую. Хорошего дня!

elizabeth engevold

1 отзыв

2 года назад

Отличное обслуживание клиентов, не уверен, какая будет скорость в Интернете!

Ответ владельца год назад

Спасибо за отзыв!

Тоби Вейл

14 отзывов2 фото

2 года назад

Отлично помог мне с моими проектами..

Ответ владельца 2 года назад

Спасибо за отличный обзор, Тоби! Мы прилагаем все усилия, чтобы оправдать такие ожидания, как ваши, и мы рады слышать, что достигли цели для вас. Вернись и скоро увидишь нас. Ваше здоровье!

Goodland Satellite

1 отзыв

4 года назад

Отличная компания, очень профессиональная!

Рити Дхунгел

1 отзыв

2 года назад

Отличное обслуживание клиентов.

Ответ владельца год назад

Рады, что вы довольны!

3-фазные значения мощности, напряжения и тока

Содержание

Соединение звездой ( Y ) Система также известна как Трехфазная четырехпроводная система ( 3-фазная 4-проводная ), и это наиболее предпочтительная система для распределения электроэнергии переменного тока, в то время как для передачи обычно используется соединение треугольником.

В системе соединения Star (также обозначается как Y ) начальные или конечные концы (аналогичные концы) трех катушек соединяются вместе, образуя нейтральную точку. Или

Соединение звездой получается путем соединения вместе одинаковых концов трех катушек, либо «Начальной», либо «Конечной». Другие концы присоединяются к линейным проводам. Общая точка называется нейтральной или звездной точкой , которая представлена ​​ N . (Как показано на рис. 1)

Соединение звездой также называется трехфазной 4-проводной (3-фазной, 4-проводной) системой.

Читайте также:

• Соединение треугольником (Δ): 3-фазная мощность, значения напряжения и тока
• Разница между соединениями звездой (Y) и треугольником (Δ)

Если балансная симметричная нагрузка подключена к трехфазной системе напряжения параллельно, то по нейтральному проводу потекут три тока, величины которых будут одинаковыми, но будут отличаться на 120° (в противофазе), следовательно, сумма векторов из этих трех токов = 0, т.е.

I _R + I _Y + I _B = 0    ……………. Victorialy

Напряжение между любыми двумя клеммами или напряжение между линией и нейтралью (точка звезды) называется напряжением фазы или напряжением звезды, обозначаемым V _Ph . А напряжение между двумя линиями называется линейным напряжением или линейным напряжением, обозначаемым V _L .

Теперь найдем значения линейного тока, линейного напряжения, фазного тока, фазных напряжений и мощности в трехфазной системе переменного тока звезды.

Мы знаем, что линейное напряжение между линиями 1 и 2 (из рис. 3a) равно

В _RY = В _R – В Y …. (Разница векторов)

Таким образом, чтобы найти вектор V _RY , увеличьте вектор V _Y в обратном направлении, как показано пунктиром на рис. 2 ниже. Аналогично, на обоих концах вектора V _R и вектора V _Y нарисуйте перпендикулярные пунктирные линии, которые выглядят как параллелограмм, как показано на рис. (2). Диагональная линия, которая делит параллелограмм на две части, показывает значение V _RY . Угол между векторами V _Y и V _R равен 60°.

Следовательно, если

V _R = V _Y = V _B = V _PH

THEN
