Содержание

Особенности подключения трехфазного двигателя к однофазной сети

Подключение трехфазного электродвигателя 380В к однофазной сети 220В — задача, с которой сталкиваются многие владельцы промышленного оборудования. Такая необходимость возникает, когда трехфазная сеть недоступна, а имеющееся оборудование рассчитано на трехфазное питание.

Основная сложность заключается в том, что трехфазный двигатель для нормальной работы требует создания вращающегося магнитного поля, которое обеспечивается тремя сдвинутыми по фазе токами. При питании от однофазной сети необходимо искусственно создать недостающие фазы с помощью конденсаторов.

Какие конденсаторы нужны для подключения трехфазного двигателя к 220В

Для подключения трехфазного электродвигателя к однофазной сети 220В потребуются два типа конденсаторов:

Пусковой конденсатор большой емкости (300-400 мкФ) — для создания пускового момента при запуске двигателя.
Рабочий конденсатор меньшей емкости (20-50 мкФ) — для поддержания вращающегося магнитного поля во время работы.

Пусковой конденсатор подключается только на время запуска и отключается после выхода двигателя на рабочие обороты. Рабочий конденсатор остается включенным постоянно.

Как рассчитать емкость конденсаторов для подключения трехфазного двигателя

Для расчета емкости конденсаторов используются следующие формулы:

Емкость пускового конденсатора (мкФ) = 2800 / Мощность двигателя (кВт)
Емкость рабочего конденсатора (мкФ) = 68 / Мощность двигателя (кВт)

Например, для двигателя мощностью 2,2 кВт потребуются:

Пусковой конденсатор: 2800 / 2,2 = 1273 мкФ
Рабочий конденсатор: 68 / 2,2 = 31 мкФ

На практике выбираются ближайшие стандартные номиналы: пусковой 300-400 мкФ, рабочий 30-35 мкФ.

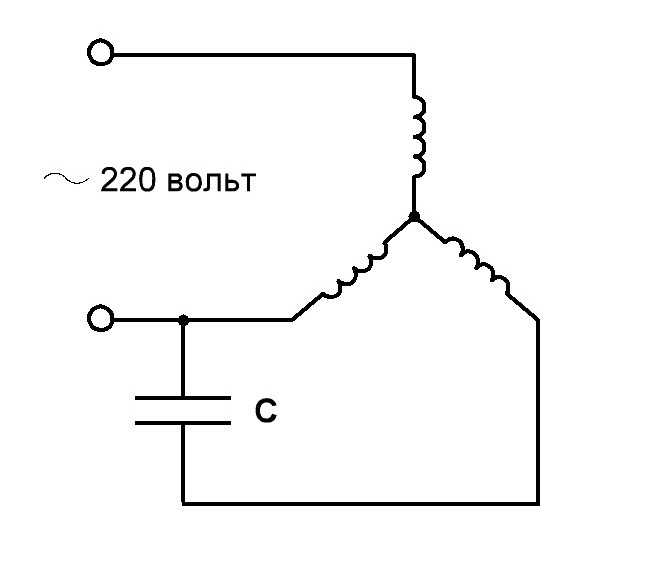

Схема подключения трехфазного двигателя к 220В через конденсаторы

Схема подключения трехфазного электродвигателя к однофазной сети 220В выглядит следующим образом:

Две обмотки статора соединяются последовательно и подключаются к фазному и нулевому проводам сети 220В.
Третья обмотка подключается через пусковой и рабочий конденсаторы параллельно первым двум.
Пусковой конденсатор подключается через нормально замкнутые контакты пускового реле.
Рабочий конденсатор подключается напрямую.

При запуске двигателя пусковой конденсатор создает сильный пусковой момент. После выхода на рабочие обороты пусковое реле отключает пусковой конденсатор, и двигатель продолжает работу только с рабочим конденсатором.

Меры предосторожности при подключении трехфазного двигателя к 220В

При подключении трехфазного электродвигателя к однофазной сети необходимо соблюдать следующие меры предосторожности:

Использовать конденсаторы, рассчитанные на напряжение не менее 400В.
Не превышать номинальную мощность двигателя более чем на 50-60%.
Обеспечить надежное заземление корпуса двигателя.
Использовать автоматический выключатель соответствующего номинала.
Не допускать длительной работы двигателя с включенным пусковым конденсатором.

Соблюдение этих мер позволит обеспечить безопасную и надежную работу трехфазного двигателя от однофазной сети.

Преимущества и недостатки подключения трехфазного двигателя к 220В

Подключение трехфазного электродвигателя к однофазной сети 220В имеет как преимущества, так и недостатки:

Преимущества:

Возможность использования трехфазного оборудования при отсутствии трехфазной сети.
Относительная простота реализации.
Невысокая стоимость необходимых компонентов.

Недостатки:

Снижение мощности двигателя на 30-40%.

Уменьшение КПД и перегрев двигателя.
Неравномерная нагрузка на обмотки статора.
Повышенный шум и вибрация при работе.

Перед принятием решения о подключении трехфазного двигателя к однофазной сети необходимо тщательно взвесить все за и против.

Альтернативные способы питания трехфазного двигателя от однофазной сети

Помимо использования конденсаторов, существуют и другие способы питания трехфазного электродвигателя от однофазной сети:

Использование преобразователя частоты (частотника) — позволяет регулировать скорость вращения и плавно запускать двигатель.
Применение фазосдвигающего трансформатора — создает искусственную третью фазу.
Установка статического преобразователя фаз — преобразует однофазное напряжение в трехфазное.
Использование трехфазного генератора с приводом от однофазного двигателя.

Выбор конкретного способа зависит от мощности двигателя, режима работы и имеющихся финансовых возможностей.
