Диаметр отверстия под розетку в бетоне

Отверстие для подрозетника

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Установочная коробка для скрытой установки, предназначенная для крепления в ней розетки, называется подрозетником. Чаще всего подрозетник имеет круглую форму (реже квадратную) и стандартный размер. Главная функция подрозетника — обеспечить жесткое и надежное монтажное место для розетки внутри стены, вблизи плоскости ее поверхности.

Если вам потребовалось установить подрозетник, то вооружившись вполне обычными инструментами (карандаш, уровень, шпатель, кисть, молоток, зубило, дрель с коронкой, алебастр), вы сможете это сделать своими руками. Соблюдайте технику безопасности, предварительно отключите в щитке подачу электричества, аккуратно пользуйтесь инструментом, помните о стандартах — и все получится.

Монтаж подрозетника

Сначала делают разметку относительно провода, идущего к будущей розетке. Проводят горизонтальную линию на небольшом расстоянии от провода — это уровень центра будущей розетки, затем чертят вертикальную линию — это будет край подрозетника (провод должен будет зайти сверху сбоку), наконец прикладывают подрозетник, и обводят его карандашом — обозначают место для сверления.

Стандартный диаметр под сверление коронкой — 68 мм, причем глубина составит примерно 45 мм, это следует учитывать при выборе коронки. Вообще, насадка на дрель так и называется «коронка для подрозетника» (они есть для бетона, для дерева и т. д.), поэтому проблемы с ее приобретением не возникнет. Сверлят по разметке, если нужно, в процессе сверления смачивают насадку водой, чтобы она сильно не перегревалась.

Подрозетник примеряют к отверстию, удаляют при помощи зубила и молотка остатки высверленного материала.

Если подрозетник ставится одиночный, то переходные ушки с его краев срезают, чтобы они не мешали установке в посадочное отверстие, если же розеток будет несколько рядом (блок розеток), то нужные ушки оставляют для скрепления нескольких подрозетников друг с другом.

Если подрозетник легко входит в посадочное отверстие — все хорошо. Провод должен без проблем входить в диагональное отверстие подрозетника, которое находится сбоку возле задней его стенки.

Когда подрозетник нормально входит, подходит по диаметру и глубине, отверстие смачивают водой чтобы лучше приставал алебастр, затем замешивают раствор. Раствор готовят из расчета 4 к 1 — 4 части алебастра к 1 части воды. Наносят раствор на подрозетник со всех контактирующих со стеной сторон.

Осуществляют установку, выставляют подрозетник строго в плоскости стены, чтобы он и не выпирал, и не впадал слишком уж глубоко, края подрозетника должны находиться на одинаковом расстоянии от краев посадочного отверстия. Остатками раствора алебастра маскируют провод, идущий к подрозетнику.

Сверление стен под подрозетники на видео:

Установка новой розетки в старый подрозетник

Порой, при проведении ремонта в многолетних домах, оказывается, что старый металлический подрозетник намного шире чем нужно, новая розетка в нем болтается как в ведре, лапки не зацепляются. В этом случае можно поставить новый подрозетник прямо внутрь старой коробки.

Жесткая широкая старая коробка без дна потребует применения раствора алебастра, как в случае с установкой подрозетника в стену. Если же коробка прочно удерживает новый подрозетник, то его просто прикручивают на саморезы к старому, помня о том, что провод необходимо завести сзади сбоку, и не повредить его саморезами.

Блок из нескольких подрозетников

Если подрозетников ставится несколько в ряд, то это делают монтируя блок подрозетников. Коронка берется немного большего диаметратра — более 68 мм, вплоть до 80 мм — посадочные отверстия будут объединены между собой, а межосевое расстояние составит минимум 71 мм.

Делают разметку горизонтали относительно провода, который должен будет зайти справа, затем размечают стену под сверление посадочных отверстий с учетом нужного межосевого расстояния или по уже соединенным подрозетникам — просто обводят блок.

Высверливают отверстия, зубилом и молотком устраняют лишнее, убирают перегородки, заводят горизонтально провод. Запас по диаметру поможет ровно сориентировать блок. Переходные ушки выполняют здесь свою функцию — объединяют подрозетники в блок.

Установка подрозетника в гипсокартон

Универсальные подрозетники для гипсокартона имеют специальные распорные ушки, которые облегчают фиксацию, и не нужен с ними алебастр. Сверлится коронкой отверстие под размер подрозетника, производится установка, осуществляется фиксация отверткой — все. Крепежные ушки при закручивании отверткой распираются и хорошо держатся внутри тонкостенных поверхностей типа гипсокартона.

Универсальный подрозетник имеет расстояние между фиксирующими лапками около 83 мм, поэтому если выключатель или розетка отличаются большим чем у обычных расстоянием между креплениями — такие устройства встанут хорошо. Также универсальные подрозетники можно в принципе прикручивать к дереву или ставить в бетон, просто убрав фиксирующие лапки.

Монтаж под штукатурку или плитку

Если стена в дальнейшем будет штукатуриться или покрываться плиткой, то необходимо это учесть при монтаже подрозетника. Сделайте запас на выступ порядка 7 мм (или сколько будет покрытия), чтобы плоскость будущего покрытия стены совпадала с краем устанавливаемого подрозетника. Таким образом, подрозетник нужно оставить выступающим.

Вообще, устанавливая подрозетник в стену заранее, важно брать в расчет тот факт, что возможно глубина будущей розетки (выключателя) и ее диаметр будут отличаться от геометрических параметров подрозетника.

Провод в подрозетнике должен иметь запас

Несмотря на кажущуюся незначительность этого аспекта, предусмотрительный монтажник всегда принимает во внимание тот факт, что вероятно в будущем, при замене розетки или выключателя, потребуется зачистить провод или немного его укоротить. Если провод окажется коротким, то его придется наращивать, а это будет сопряжено с повышенной уязвимостью соединения, оно быстрее окислится и разрушится, будет искрить.

Провод берется с запасом примерно сантиметров 20, аккуратно скручивается в спираль или плавно (не круто) сгибается, и таким образом компактно укладывается внутри подрозетника. Это делается, конечно, для того, чтобы если в будущем хозяева затеют обновление интерьера, они смогли бы легко обновить розетки без лишних заморочек и проблем с наращиванием. Как нарастить короткий провод если стена, скажем, покрыта плиткой или штукатурной? Проще заранее оставить запас.

Смотрите также по этой теме: Особенности монтажа розеток и выключателей на различные поверхности

Андрей Повный

Источник: http://electrik.info/electromontazh/1274-razmery-podrozetnikov.html

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Источник: https://electric-220.ru/news/diametr_podrozetnikov/2018-11-27-1609

Диаметр подрозетника: размеры, глубина, межосевое расстояние

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов.

Самые распространённые из них:

  • Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
  • С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
  • С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – “удар с вращением”.

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Необходимый инструмент

Многие видели отверстия под розетки. А потому знают, что они бывают двух типов — либо круглой, либо прямоугольной формы. Естественно что для каждого вида отверстия используются разные инструменты, которые сейчас будут перечислены.

Для вырезания отверстия круглой формы прекрасно подойдут электрический лобзик и дрель. Правда, дрель нужна не обычная, а со специальными насадками, которые не будут скользить по плитке и сделают идеальный круг. Такая насадка прямо так и называется: «коронка для подразетника». Наиболее подходящим инструментом тут является дрель. Так же под такие цели подойдёт «балеринка».

Для вырезания отверстия прямоугольной формы также подойдут электрический лобзик и болгарка, так как с их помощью можно сделать отличное отверстие прямоугольной формы.

Выбор варианта сверления

Выбор, каким инструментом будет проходить сверление, зависит от нескольких факторов. Самый первый — есть ли подходящий электрический инструмент в наличии. Понятное дело что если его не будет, то и воспользоваться им не получиться. Второе — находится ли плитка на стене или нет. К примеру, электрическим лобзиком достаточно просто высверлить подходящие отверстие в плитке пока она не приклеена. Но если плитка уже на стене — лобзик практически бесполезен.

Также то, какой инструмент будет использован, зависит от того, какое отверстие нужно проделать в дыре. Если маленькое и круглое — вполне подойдёт и дрель с подходящей насадкой. Если нужна большая и квадратная — подойдёт либо электрический лобзик, либо болгарка.

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен.

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство.

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика.

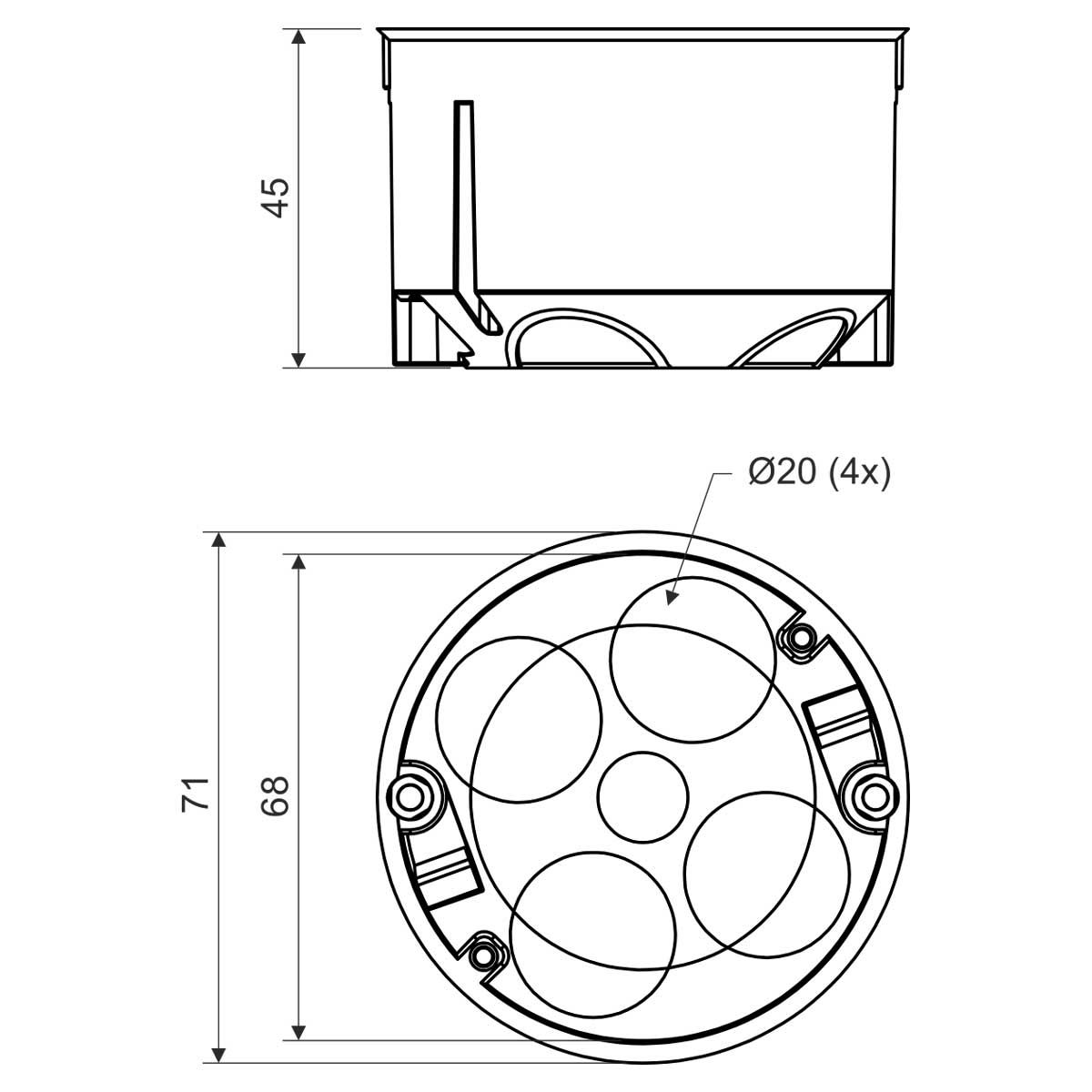

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов.

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм.

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

  • полнотелые стены;
  • гипсокартонные перегородки;
  • плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм.

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

  1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
  2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов.

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

  1. Выключаем свет в щитке.
  2. Проверяем отсутствие напряжения включением лампочки.
  3. Снимаем крышку, выкручиваем розетку.
  4. Отсоединяем провода.
  5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Монтаж коробки в бетонные и кирпичные стены

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал.

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

  • Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
  • Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
  • Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

  • Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
  • Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
  • Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
  • Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
  • Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
  • Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

  • Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
  • Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
  • С использованием любого метода выполнить отверстия в бетоне.
  • Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
  • Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально.

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

  • Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
  • Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
  • Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
  • Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
  • Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Источники

  • https://amperof.ru/elektromontazh/rozetki/koronka-pod-rozetku-diametr.html
  • https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-v-plitke-vyrezat-otverstie-pod-rozetku-5de405d6d4f07a00ac1bdb7d
  • http://remoo.ru/elektrika/podrozetnik-diametr
  • https://domovod.su/finishing/elektrika/razmery-podrozetnikov/
  • https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
  • https://StrojDvor.ru/elektrosnabzhenie/diametr-podrozetnika/
  • https://1beton.info/maloetazhnoe/otdelka/podrozetniki-po-betonu

[свернуть]

Диаметр подрозетника, его размеры, особенности установки

Если в квартире, доме выполняется ремонт, то часто приходится устанавливать новые розетки, менять выключатели и даже электропроводку. В случае со стенами из бетона, кирпича сделать это бывает непросто. Важно правильно определить диаметр подрозетника, его размер, подобрать необходимые инструменты.

Среди того, что может потребоваться — специальная коронка для обработки бетонной поверхности. Такое оборудование подходит для сверления также и кирпичных стен, бетона с дополнительным армированием, камня, натурального и искусственного. Качественная коронка проникает в структуру материала на внушительное расстояние — до полутора метров.

Важно! От типовых сверл, предназначенных для обработки металла, древесины, лучше отказаться. Они не подходят, так как в подобных условиях быстро приходят в негодность.

Встроенный подрозетник на 3 розетки

Определяем диаметр

Если устанавливается тройная розетка в один подрозетник, важно правильно определить диаметр. Данные показатели обуславливаются размером, который имеет коронка, а также другими факторами:

  • Конструкция оборудования — диаметр, который имеет подрозетник, и его размеры. Зная данные характеристики, можно смело отправляться за покупкой нужной коронки;
  • Чтобы не ошибиться, желательно проверить, для каких подрозетников подходит определенная коронка;
  • Если речь идет о стандартных подрозетниках по бетону, то их размеры могут варьироваться, однако диаметр составляет 68 миллиметров. Все современные розетки, другое подобное оборудование соответствуют именно им. Таким образом, для сверления можно смело выбирать 68-миллиметровые коронки;
  • Оборудование с диаметром 70-75 миллиметров используются значительно реже.

Подрозетник и установочная крышка

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

  • В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
  • Кухня — порядка 100 см от столешницы
  • Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
  • Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях.

Сдвоенный подрозетник для бетонных стен

Коррекция размера отверстия

Бывает так, что диаметр подрозетника для бетона совпадает с аналогичными показателями коронки идеально. В случае с глубиной могут быть отмечены несовпадения. Однако это легко исправить. Все, что нужно сделать — скорректировать глубину таким образом, чтобы подрозетник слегка проваливался в отверстие — не слишком сильно, буквально на несколько миллиметров. Запас нужен для того, чтобы в отверстие можно было поместить не только само оборудование, но и алебастр, другой фиксирующий раствор.

Работы рекомендуется выполнять, ориентируясь на следующую очередность:

  • После фиксации подрозетника аккуратно обрезается его выступающий участок — таким образом, элемент будет утоплен на нужную глубину и окажется на одном уровне с бетонной, кирпичной стеной. Конструкция будет выглядеть аккуратно
  • Для подключения к подрозетнику провода выполняется штроба — она должна располагаться вверху. Сделать ее легко при помощи перфоратора или даже обычной стамески — зависит от особенностей материала, из которого выполнена стена. Важно, чтобы провод располагался аккуратно
  • Подрозетник переворачивается, на нем нужно найти прорезь, в которую будет помещен провод. Оптимальный вариант — фиксация провода сзади. Таким образом, будет гораздо проще установить оборудование
  • Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Важно! В отверстии должен быть предусмотрен запас, о котором говорилось выше.

Вас могут заинтересовать:

ПОДРОЗЕТНИКИ В ДЕРЕВО KOPOS

ПОДРОЗЕТНИКИ В ДЕРЕВО KOPOS

Мы знаем, что скрытая проводка в деревянных домах довольно популярна среди наших клиентов. Введу этого мы решили предложить вам наиболее безопасный и качественный продукт для этих целей.

Среди разных производителей, подрозетники KOPOS наиболее всего подходят для монтажа в древесину, так как способны выполнить необходимые условия предъявляемые нами к этим подрозетникам:

  • Выполнены из плотного электротехнического пластика без перфораций;
  • Имеют возможность герметичного ввода кабеля;
  • Не поддерживают горение.

Все это позволяет обеспечить необходимы уровень безопасности при должном соблюдении требований к электропроводке в вашем доме.

Мы являемся официальным дилером Ческой компании KOPOS.

ПРИЕМУЩЕСТВА ПОДРОЗЕТНИКОВ КОПОС

Подрозетники КОПОС не поддерживают горение — это значит что под постоянным пламенем они могут тлеть и деформироваться, но стоит убрать пламя и подрозетник тут же остановит процесс горения. Это достигается использованием специальных добавок в пластике подрозетника.

Герметичность и цельность конструкции подрозетника позволяет избежать попадания мелкой древесной пыли из стены в розетку или переключатель, а также может помочь в решении проблемы плохой герметизации стен.

ЛИНЕЙКА ПОДРОЗЕТНИКОВ КОПОС ДЛЯ ДЕРЕВА

Подрозетники для дерева делятся по диаметру посадочного места, по глубине подрозетника и количеству постов для монтажа электроустановочных изделий. Имеются специальные короба для разводки электрики прямоугольной и круглой формы с крышками. Также мы предлагаем в комплекте приобрести сверла Форстнера необходимого диаметра.

Подрозетники обоих вариантов диаметра подходят для большинства электроустановочных изделий. То есть они взаимозаменяемые. В большинстве случаев играет более важную роль глубина подрозетника.

Ассортимент подрозетников KOPOS диаметром 68 мм.

Глубина данных подрозетников 50 мм. Выпускаются для монтажа до четырех электроустановочных изделий.

Глубина данного подрозетника 60 мм. Выпускаются для монтажа одного электроустановочного изделия.

Глубина данных подрозетников 40 мм. Выпускаются для монтажа до двух электроустановочных изделий. Часто применяют для установки во встраиваемой мебели, так как они имеют компактный размер и удобный способ крепежа.

Ассортимент подрозетников KOPOS диаметром 73 мм.

Одинарный подрозетник глубиной 45 мм.

Глубокий подрозетник 70 мм. подходит для монтажа терморегуляторов, реле беспроводного управления и в местах коммуникаций освещения. Их можно объединять в секции используя специальную вставку.

Одинарный подрозетник с усиленной огнестойкостью.

Ассортимент распределительных коробок KOPOS

Данные распаечные коробки подойдут для коммутации кабелей электросети.

Ассортимент сверл для монтажа установочных коробок KOPOS

Не забывайте правильно выбрать диаметр сверла под монтируемые подрозетники.

МОНТАЖ ПОДРОЗЕТНИКОВ В ДЕРЕВО

1. Лапки подрозетника используются для фиксации его изнутри на твердой поверхности.

2. Гибкие отверстия для герметичной фиксации гофры с кабелем электропитания.

Крепление может осуществляться и саморезами через твердую поверхность подрозетника.

ФОТО ПОДРОЗЕТНИКОВ В ДЕРЕВО

Подрозетники KOPOS легко и удобно монтируются., выполняют необходимые требования по электро и пожаробезопасности и их стоимость весьма приемлема.

размеры, характеристики, установка в стену

Автор Aluarius На чтение 4 мин. Просмотров 244 Опубликовано

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

  • Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
  • Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
  • Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

  • Выбирается место установки розеток согласно проекту прокладки электрической проводки.
  • Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

  • Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
  • Теперь надо посадочное гнездо смочить небольшим количеством воды.
  • Производится обмазка дна отверстия и его боковых стенок алебастром.
  • Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
  • Удаляются излишки алебастра.
  • Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

Коронка для подрозетников по бетону, гипсокартону, дереву

Монтаж электропроводки требует обязательной установки подрозетников. Долбить стены зубилом или другим примитивным инструментом неэффективно, так как гнезда получаются неровные, а по стене может пойти трещина. Выходом из ситуации станут специальные насадки, которыми легко можно просверлить гнездо для подрозетника. Обычно, в квартире применяется коронка для подрозетников по бетону, хотя существуют другие разновидности насадок. Чтобы ближе с ними ознакомиться, проведем их краткий обзор.

Инструмент для сверления отверстий подрозетников

Чтобы просверлить отверстие для подрозетника, понадобится коронка и инструмент с электрическим или пневматическим приводом. Если предполагается сверление гипсокартона или дерева, достаточно будет воспользоваться электродрелью. Кирпичную, каменную или бетонную стену лучше возьмет перфоратор. Сила удара при сверлении должна составлять примерно 14 ДЖ. Иначе говоря, если взять перфоратор мощностью 1,5 кВт, инструмент без проблем справится с задачей.

Коронки производят разных конструкций. Внутри установлено центрирующее сверло, требующее периодической замены. Если сверление происходило под большими нагрузками с частым перегреванием направляющего сверла, его надо сменить после 50 отверстий. При сверлении бетона без особых нагрузок или с водяным охлаждением, срок службы сверла увеличивается до 100 отверстий. Для профессионального сверления используют алмазные насадки. Они рассчитаны на длительную работу, но в бытовом использовании покупка дорогостоящего инструмента нецелесообразна.

Диаметр коронки для подрозетника

Отверстие в стене для подрозетника должно соответствовать определенному размеру изделия. Чтобы правильно подобрать диаметр коронки, давайте рассмотрим, какие бывают разновидности подрозетников. На первый взгляд – это металлический стакан с режущими напайками из различного материала, в зависимости от места применения:

  • для кирпичных или бетонных стен используют пластиковые изделия без фиксирующих элементов. Стакан закрепляют гипсовым или цементным раствором;
  • в деревянных стенах устанавливают металлические подрозетники;
  • пластиковые стаканы монтируют в гипсокартон, только их конструкция отличается наличием фиксирующих прижимных элементов.

Независимо от вида подрозетника, стандартный их диаметр составляет 68 мм. Именно под такой размер большинство производителей изготавливают розетки, выключатели и регуляторы. Естественно, чтобы просверлить соответствующего размера гнездо, надо брать аналогичный диаметр коронки – 68 мм.

Примерка пластикового тройного подрозетника

Иногда обстоятельства требуют сделать большее отверстие, например, в бетонной стене, где подрозетник будет закреплен бетонным раствором. Здесь возможно применение коронок, диаметр которых увеличен до 70 или 75 мм. Редко на рынке могут встретиться стаканы китайских производителей нестандартного размера. Диаметр коронки под них придется подбирать опытным путем.

Коронки по бетону

Сверление в бетоне отверстий для подрозетников выполняют специальными коронками. Кроме бетона, их можно использовать по кирпичу, железобетону и любому камню. Большой диаметр коронки чаще всего применяют при монтаже подрозетников или для прокладки сквозь стены трубопровода.

Форма коронки представляет отрезок трубы с отверстиями в боковых стенках для отвода отработанного мусора. По периметру одного края расположены напайки из специальных сплавов. Они служат режущим элементом инструмента. По центру с другого края трубки находится сквозное отверстие для вкручивания хвостовика. Он необходим для крепления коронки в патроне дрели или перфоратора. Сам хвостовик имеет посадочное место со стороны коронки под установку центровочного сверла. Во время работы, сверло исполняет направляющую роль, чтобы не сбиться с разметки.

Коронка в разборе

Центровочное сверло и хвостовик часто продаются одним комплектом с насадкой. Существуют еще удлинители, предназначенные под перфоратор с разными патронами: SDS Plus или SDS Max. Удлинители имеют стандартную резьбу, аналогичную на корпусе коронки, поэтому их легко менять. Центровочное сверло бывает цилиндрическим и коническим. Стандартная коронка обычно комплектуется цилиндрическим сверлом, а удлиненный хвостовик может продаваться с коническим сверлом.

Эффективность сверления зависит от того, какой напайкой снабжена коронка. Дело в том, что каждая напайка рассчитана под определенный просверливаемый материал. Например, напайка по бетону быстро выйдет со строя, если делать ей сверление по железобетону.

Твердосплавные напайки

Самыми распространенными в быту являются коронки с напайками из твердых сплавов металла. Сплав очень прочный и долговечный, но если попадется арматура, напайки быстро вылетают. Ими лучше сверлить по простому бетону или кирпичу. Можно, конечно, и по железобетону сверлить до уровня арматуры, но не всегда этот уровень можно угадать.

Коронка с твердосплавными напайками подходит для работы с ударной дрелью или перфоратором. Невысокая стоимость изделия сделала его популярным в бытовом использовании для монтажа подрозетников.

Алмазные напайки

Кто хоть раз резал железобетон болгаркой, тот знает, что это делать лучше алмазным диском. Сверление по железобетону предусматривает аналогичную технологию, только вместо диска здесь нужна коронка с алмазными напайками. Ее конструкция состоит из сегментов, покрытых алмазным напылением. Алмазная крошка позволяет справиться с любым твердым материалом, даже арматурой. Но здесь надо помнить, что сверление по железобетону и другому материалу происходит только безударным способом. Иначе, испортится сама коронка, плюс несущие элементы ж/б конструкций подвергнутся нежелательному разрушению.

Алмазные напайки хорошо сверлят по кирпичу, кафелю, черепице, что позволяет сделать ровное отверстие. Однако высокая стоимость таких коронок позволяет их использовать на профессиональном строительстве. Покупать дорогую насадку, чтобы сделать дома несколько отверстий для подрозетников, нецелесообразно.

Алмазному напылению свойственна разная жесткость, о чем говорит маркировка коронок:

  • маркировка буквой М указывает на мягкое алмазное напыление. Такие коронки применяются для сверления бетона повышенной прочности и легко сами очищаются от засора пылью;
  • алмазное напыление средней жесткости с маркировкой С подходит для сверления железобетона;
  • насадки с твердым напылением, обозначенные буквой Т, применяются для сверления на низких оборотах высокомарочного бетона.

Рассмотреть перечень алмазных коронок некоторых популярных фирм можно в приведенной таблице:

Напайки с карбидно-вольфрамовым напылением

Коронкой с такими напайками можно сверлить не только по кирпичу или бетону, но и по кафелю. Это очень удобно, когда надо просверлить гнездо под подрозетник на бетонной стене, отделанной керамической плиткой. Имея только одну насадку с карбидно-вольфрамовым напылением, отверстие сверлится за один раз. Главное, подобрать правильный диаметр.

Коронка с карбидно-вольфрамовым напылением с хвостовиком для дрели

Насадка снабжена шестигранным хвостовиком, предназначенным для зажима патроном дрели. Эффективность сверления достигается мощностью инструмента, которая должна быть более 800 Вт. Хотя такое напыление является универсальным, все же оно боится металла. Попавшая в стене арматура быстро выведет из строя напайки. Поэтому на ж/б стене кафель сначала сверлят насадкой с карбидно-вольфрамовым напылением. Затем, берется алмазная насадка и ей продолжают сверление. Естественно, размер их должен быть одинаковым.

Фрезы по гипсокартону

Чтобы вырезать гнездо под подрозетник на гипсокартон понадобится специальная коронка. Часто ее называют фрезой. Ее конструкция состоит из цилиндра, по центру которого располагается сверло. Один край цилиндра имеет режущую кромку из острых зубчиков. С другого края установлен хвостовик для крепления в патроне дрели. При сверлении по гипсокартону внутрь плиты сначала проникает сверло, делая центровку насадки. После него к своей работе приступает режущая кромка.

Размеры коронок по ГКЛ бывают от 33 до 150 мм. Для подрозетников идет стандартный размер – 68 или 70 мм.

Набор фрез на дрель для гипсокартона

По конструкции насадки делятся на два вида:

  • неразборные конструкции изготовлены из цельного металлического стакана с режущим элементом, хвостовиком и направляющим сверлом. Изделия, имеющие размеры 68 или 70 мм, считаются узкопрофильными. Они используются только для сверления гнезд под подрозетники;
  • разборные фрезы отличаются универсальностью. Конструкция состоит из диска, на который можно устанавливать разного диаметра стаканы. Сами стаканы идут в наборе. Они имеют разные размеры и напоминают форму неполного цилиндра с режущими зубчиками на конце.

Работая с гипсокартоном, можно использовать еще один тип фрез – биметаллические. Кроме ГКЛ, ими можно сверлить по дереву, пластику, листовому металлу. Вообще, биметаллической фрезой режут гнездо под подрозетник в любом хрупком отделочном материале.

Фрезы по дереву

Для работы по дереву существует много видов коронок, но сделать необходимый размер отверстия под подрозетник можно корончатым сверлом. Устройство этой фрезы аналогично разборной насадке по гипсокартону. Корончатое сверло по дереву состоит из основных элементов:

  • цилиндр с зубчатой режущей кромкой, напоминающей корону. Отсюда и пошло такое название. Стакан бывает цельного типа и в виде неполного цилиндра;
  • хвостовик с центрирующим сверлом.

Набор корончатых фрез по дереву

Корончатые фрезы по дереву обычно продаются наборами. В комплект входит хвостовик и сменные фрезы разного диаметра. Сверлить фрезой по дереву лучше с помощью электродрели. Глубина сверления толстой деревянной стены ограничена глубиной фрезы. Поэтому гнездо под подрозетник придется высверлить за несколько приемов, периодически удаляя остатки древесины.

Использование фрез при монтаже подрозетников позволит сделать ровные гнезда за короткое время, причем аккуратно даже на хрупких отделочных материалах.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

как выбрать и установить не прибегая к помощи

Электричество – вещь необходимая, но, в тоже время и опасная. Подрозетник для гипсокартона имеет непосредственное отношение к домашней электропроводке, поэтому к его установке нужно подойти со всей ответственностью.

Ремонт в доме или квартире это трудоемкая и грязная работа. Она должна выполняться как можно реже, поэтому качество стоит на первом месте. Это относится и к монтажу электропроводки, в частности к установке подрозетников для гипсокартона. Особых трудностей данная работа не вызывает. Нужно лишь обладать минимальными навыками работы с инструментом. Некоторые тонкости в разметке и технологии выполнения монтажа будут освещены в данной статье.

Разновидности подрозетников

На рынке можно встретить большое количество разновидностей подрозетников. Следует иметь в виду, что для монтажа на гипсовые перегородки годятся не все, а только те, которые имеют дополнительно два длинных винта с крепежными лапками вместо гаек. Этими лапками подрозетник под гипсокартон притягивается к ГКЛ. Оставшиеся винты служат для крепления розетки или выключателя.

Подрозетники по гипсокартону выпускаются различных размеров. Определяющими будут его диаметр и высота. Обычно коронки по гипсокартону имеют такие размеры: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Наиболее часто находит применение диаметр 68 мм.

Высота подрозетников не столь существенна, но, если возможность глубины перегородки позволяет, лучше устанавливать подрозетники максимальной высоты. Это позволит легче вести работы с электропроводкой, особенно, если она выполнена жестким одножильным проводом.

При выборе материалов следует обращать внимание на фирму-изготовитель. Малоизвестные производители могут не заострять внимание на качестве пластика, а именитые используют только негорючий или самозатухающий пластик. Материал подрозетника должен быть жестким, поскольку частое пользование розеткой может вызвать поломку корпуса.

Нормальный подрозетник для ГКЛ должен иметь удобно удаляемые проштампованные места для подвода проводки со всех сторон.

Для установки подразеток на гипоскартон выбирайте только текоторые имеют дополнительно два длинных винта с крепежными лапками

Инструмент для установки

Перед началом работ по установке подрозетников следует озаботиться наличием необходимого инструмента. Сюда входит следующий минимум:

  • Разметочный инструмент – карандаш или маркер, линейка, строительный уровень;
  • Дрель;
  • Коронка для гипсокартона;
  • Монтажный нож со сменными лезвиями;
  • Отвертка с крестовидным жалом.

При выборе коронки отдавайте предпочтение разборной — она может пригодиться после

Поскольку гипсокартон имеет невысокую прочность, то вместо дрели можно использовать шуруповерт, тем более, что при работе с ГКЛ его наличие подразумевается само собой. Очень хорошо, если в шуруповерте будет предусмотрен режим сверления с высокими оборотами.

Коронка по гипсокартону 68 мм для сверления отверстий может быть двух видов – цельная и разборная. Цельная коронка предназначена только для отверстий одного диаметра, а разборная может перестраиваться для нескольких размеров. Коронка по гипсокартону для розеток может затем использоваться для монтажа точечных светильников. Все коронки имеют центрирующее сверло, диаметр которого не имеет значения.

Размер коронки для подрозетников в гипсокартоне по высоте должен быть не меньше, чем толщина листов гипсокартона.

Монтажный нож предназначен для вырезания отверстий в подрозетниках для подвода проводов питания. В крайнем случае ножом можно сделать в гипсокартоне отверстия для подрозетников, но это трудно выполнить аккуратно и велик риск обламывания части ГКЛ.

Разметка отверстий

Перед сверлением на стене отмечаются места по центру будущих подрозетников. Для того, чтобы выполнить их на одном уровне, нужно воспользоваться линейкой и отмерить от уровня пола одинаковое расстояние.

При установке блоков из нескольких розеток или выключателей при диаметре подрозетников 68 мм расстояние между центрами соседних отверстий должно составлять 72 мм. Отверстия для установки блока должны быть строго горизонтальны. Для проверки можно использовать строительный уровень.

Если гипсокартонные листы уже ошпаклеваны, то может случиться, что место установки придется на несущий профиль. Чтобы этого избежать, перед разметкой нужно аккуратно простучать по поверхности листа. По изменению звука можно определить, в каких местах находится профиль и скорректировать место установки.

Для ровной разметки будущих розеток пользуйтесь линейкой, отмеривая расстояние от пола

Сверление отверстий

Чтобы края отверстий были аккуратными, коронка для подрозетников по гипсокартону должна быть с острыми зубчиками. Обороты инструмента нужно держать максимальными, а подачу осуществлять аккуратно и медленно. Плоскость вращения коронки должна быть строго параллельна стене. Слишком быстрая подача инструмента может привести к заклиниванию коронки или сдвигу ее в сторону. При заканчивании сверления подачу инструмента нужно свести к минимуму, чтобы не выкрошился внутренний край отверстия.

Еще нужно следить за тем, чтобы не повредить изоляцию проводов, который находится с внутренней стороны ГКЛ.

Пыль, которая выделяется при сверлении отверстий, хоть и не ядовита, но пользы от нее также нет, поэтому все пыльные работы желательно выполнять в респираторе или марлевой повязке.

Как закрепить подрозетник в гипсокартоне

После разметки и сверления отверстий можно приступать непосредственно к установке. Для начала, нужно определить, с какой стороны будут заходить провода и удалить там предусмотренные заглушки, проштампованные на корпусе. Если есть возможность, то лучше, чтобы провода заходили в подрозетник с задней стороны, так будет проще выполнять дальнейшие работы по установке розеток.

Винты с крепежными лапками должны быть выкручены так, чтобы лапки были утоплены в специальные выемки в корпусе, или, если это не предусмотрено, лапки можно было отвернуть в стороны.

Прошпаклюйте подрозетник снаружи после установки — тогда будущая розетка будет прилегать плотно

Перед тем, как установить подрозетник в гипсокартон, в него протягиваются провода. Теперь подрозетник нужно аккуратно вставить в отверстие, по возможности без перекосов, чтобы не обломать края ГКЛ.

После выравнивания можно затянуть крепежные винты. Форма жала отвертки должно соответствовать шлицам на болтах, тогда отвертка не будет соскальзывать. Подрозетник должен быть плотно притянут к панели, но чрезмерное усилие при затягивании может привести к тому, что лапки креплений передавят край. Исправить такой недостаток будет практически невозможно.

В некоторых случаях монтаж подрозетника в гипсокартоне выполнить до установки листов на несущий профиль.

Стены после установки подрозетников можно снаружи прошпаклевать. Тогда будущая розетка будет плотно прилегать к стене без зазоров и щелей. До шпаклевки можно предварительно прикрепить розетки, чтобы увидеть, как они выровнены. Если есть необходимость поворота на некоторый угол, можно слегка ослабить крепежные винты и повернуть конструкцию в нужную сторону, после чего винты снова затянуть.

США Внешний диаметр шестигранного гнезда

Внешний диаметр шестигранного гнезда США

1999-11-24, Ред. 1999-11-28.

Во всех странах мира, кроме США, используются миллиметры (мм). Граждане США: чтобы преобразовать миллиметры в дюймы, разделите на 25,400.

Стандартный внешний диаметр шестигранной головки в США (Все размеры указаны в миллиметрах, если не указано иное.)

Мастер R США Внешний диаметр гнезда 6-гранные головки Головки 12-гранные Головки 12-гранные
Номинальный размер шестигранного гнезда (дюйм) 6.Головка привода 35 мм, наружный диаметр головной части Основание- Наружный диаметр конца Головка привода 9,525 мм, наружный диаметр головки Основание- Наружный диаметр конца Головка привода 12,7 мм, наружный диаметр головки Основание- Наружный диаметр конца
0.15625 7,05 11,50
0,18750 7,95 11,50
0,21875 9,10 11,50
0.25000 9,65 11,50
0,28125 10,60 11,50
0,31250 11,40 то же
0.34375 12,60 то же
0,37500 13,35 то же 14,05 16,67
0,43750 15,45 то же 16,67 то же 17,25 22,05
0.50000 17,30 то же 17,55 то же 19,00 22,05
0,56250 19,20 то же 20,75 22,05
0,62500 21,25 то же 22,05 то же
0.68750 23,10 то же 24,00 то же
0,75000 25,10 то же 26,40 то же
0,81250 27,25 то же 28,10 то же
0.87500 30,00 то же
0,93750 31,80 то же
1,00000 33,55 то же
1.06250
1,12500
1,18750
1,25000
1.31250
1,37500
1,43750
1 500 000

Винты с головкой под торцевой ключ Размеры и характеристики

Винты с головкой под торцевой ключ: рабочие характеристики и механические характеристики

Стандартная головка - легированная сталь

Стандартная головка - нержавеющая сталь

Низкий напор - легированная сталь

Кнопочная головка - легированная сталь

Плоская головка - легированная сталь

Описания Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Высота головки составляет 50% от стандартной торцевой головки, а размер гнезда меньше. Резьба такая же, как у винта с головкой под торцевой ключ, но куполообразная головка шире и имеет более низкий профиль. Аналогичен винту с полукруглой головкой под торцевой ключ, но с потайной плоской головкой под углом 82 градуса.
Области применения / преимущества Прецизионные сборочные работы и приложения, требующие хорошо продуманного внешнего вида.Более высокая прочность на разрыв, чем у винтов с шестигранной головкой класса 5 или 8 того же размера, при этом требуется меньшая площадь поверхности из-за внутреннего гаечного ключа. Винты с головкой под торцевой ключ из нержавеющей стали имеют меньший предел прочности и предел текучести, чем головки из сплава, но обладают превосходной коррозионной стойкостью. Они также сохраняют механические и эксплуатационные характеристики при температурах выше температуры окружающей среды. Полезно в ситуациях, когда зазор ограничен. * Из-за конструктивных ограничений винты с головкой под ключ не могут выдерживать те же предварительные нагрузки, что и стандартные винты с головкой под торцевой ключ. Используется, когда требуется более широкая опорная поверхность или более гладкий законченный вид. Разработан для легких креплений. Не рекомендуется для критических, высокопрочных приложений. Используется, когда требуется утопленный высокопрочный винт. Часто используется для изготовления инструментов и штампов, когда движущиеся части проходят по площади.
Материал
Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0.045% серы и один или несколько из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Сплав 302, 303, 304, 305, 384, XM1 или XM7 Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с мин. 0.От 28 до 0,50% углерода, не более 0,040% фосфора, не более 0,035% серы и одного или нескольких из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с минимум 0,28 до 0,50% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий.
Термическая обработка Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F. Единственная термическая обработка, обычно доступная для аустенитных нержавеющих сплавов, - это отжиг, проводимый прибл. 1900 градусов по Фаренгейту до мертвого мягкого состояния и обычно не является термически обратимым. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F.
Твердость

0 - 1/2 "D: Rockwell C39 мин.

5/8 "D и больше: Rockwell C37 мин.

Rockwell B80 мин. Роквелл C38 мин.

Роквелл C38 - 44

0 - 1/2 дюйма D: Rockwell C39 - 44

Более 1/2 дюйма D: Rockwell C37 - 44

Прочность на разрыв

0 - 1/2 "D: 180 000 фунтов на кв. Дюйм мин.

5/8 "D и больше: 170 000 фунтов на кв. Дюйм мин.

80,000 фунтов на квадратный дюйм мин. 170 000 фунтов на кв. Дюйм мин.

180,000 фунтов на квадратный дюйм мин. (только материал)

0 - 1/2 "D: 145 000 фунтов на кв. Дюйм мин.

Более 1/2 "D: 135 000 фунтов на кв. Дюйм мин.

Предел текучести

0 - 1/2 "D: 162 000 фунтов на кв. Дюйм мин.

5/8 "D и больше: 153 000 фунтов на кв. Дюйм мин.

30,000 фунтов на квадратный дюйм мин. 150,000 фунтов на квадратный дюйм мин.

160 000 фунтов на кв. Дюйм мин. (только материал)

153000 фунтов на кв. Дюйм мин. (диаметр более 1/2 ")

Удлинение 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 8% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) Не менее 8% (Относится к обработанным образцам диаметром более 1/2 дюйма и длиной не менее 4D, где D равно номинальному диаметру винта).
Уменьшение площади 33% мин. (Обработанные образцы) 30% мин. (Обработанные образцы) 33% мин. (Обработанные образцы) не менее 35% (обработанные образцы) 35% мин. (Обработанный образец диаметром более 1/2 дюйма.)

Винты с головкой под торцевой ключ с метрической головкой - Продукция с метрической головкой

  • Дом
  • /
  • Продукты
  • /
  • Винты с головкой под торцевой ключ
  • /
  • Метрическая система

РАЗМЕРЫ РОЗЕТКИ - МЕТРИЧЕСКИЕ

ПРОЧНОСТЬ ГНЕЗДА - МЕТРИЧЕСКАЯ

ВИНТ С ГОЛОВКОЙ КРЫШКИ - МЕТРИЧЕСКИЙ

Размер Диаметр Диаметр головки Высота головки Размер шестигранной головки Зажим для ключа
M3-0.5 3,00 5,50 3,00 2,50 1,50
M4-0,7 4,00 7,00 4,00 3,00 2,00
M5-0,8 5,00 8,50 5,00 4,0 2,50
M6-1.0 6.00 10,00 6,00 5,00 3,00
M8-1,25 8,00 13,00 8,00 6,00 4,00
M10-1,50 10,00 16,00 10,00 8,00 5,00
M12-1.75 12,00 18.00 12,00 10,00 6,00
M14-2.0 14,00 21,00 14,00 12,00 7,00
M16-2.0 16 24,00 16,00 14,00 8,00
М18-
M20-2.50 20,00 30,00 20,00 17,00 10,00
M22 24,00
М24-3.0 24,00 36,00 24,00 19,00 12,00
M27
M30-3.50 30,00 45,00 30,00 22,00 15,00
M36-4.0 36,00 54,00 36,00 27,00 18,00
M42-4,5 42,00 63,00 42,00 32,00 21,00
M48-5.0 48.00 72,00 48,00 36,00 24,00

В начало

НАБОР ВИНТОВ ГНЕЗДА - МЕТРИЧЕСКИЕ

63
Размер Диаметр накатки и чашки Диаметр плоского острия Радиус овального острия Диаметр половинного выступа Длина половинного выступа Размер шестигранного гнезда Шпоночное зацепление
.6-0,35 0,80 0,80 1,600 0,80 0,53 0,70 0.60
М2-0,04 1,00 1,00 1,90 1,00 0,64 0,90 0,80
M2,5-0,45 1,25 1,50 2,28 1.50 1,25 1,30 1,10
М3-0,50 1,50 2,00 2,65 2,00 1,75 1,50 1,50
M4-0,70 2,00 2,50 3,80 2,50 1,20 2,00 1,80
M5-0.80 2,50 3,50 4,55 3,50 1,37 2,50 2,70
M6-1,00 3,00 4,00 5,30 4,00 1,74 3,00 3,00
M8-1,25 4,00 5,50 6,80 5.50 2,28 4,00 4,00
M10-1,50 5,00 7,00 8,30 7,00 2,82 5,00 5,00
M12-1.75 6,00 8,50 9,80 8,50 3,35 6,00 6,00
M16-2.00 8,00 12,00 12,80 12,00 4,40 8,00 8,00
M20-2,50 10,00 15,00 15,80 15,00 5,45 10,00 9,00

В начало

ВИНТ С ГНЕЗДНОЙ ГОЛОВКОЙ - МЕТРИЧЕСКИЙ

Размер Диаметр плеча Диаметр головки Высота головки Размер шестигранника Зажим для ключа Шаг резьбы Длина резьбы
6.00 5,990 10,00 4.500 3,00 5,00-.08 9,750
8,00 7,987 13,00 5.500 4,00 6,00–1,0 11,25
10,00 9,987 16,00 7,00 5.00 8,00–1,25 13,25
12,00 11,984 18,00 8,00 6,00 10,0–1,50 16,40
16,00 15.984 24,00 11,00 8,00 12,0–1,75 18.40
20,00 19,980 30,00 14,00 10,00 16-2.00 22,40

В начало

ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ - МЕТРИЧЕСКИЙ

Размер Диаметр головки Высота головки Размер шестигранного гнезда Зажим для ключа
M3-0.5 6,72 1,86 2,00 1,10
M4-0,7 8,96 2,48 2,50 1,50
M5-0,8 11,20 3,10 3,00 1,90
M6-1.0 13,44 3,72 4,00 2.20
M8-1,25 17,92 4,96 5,00 3,00
M10-1,50 22,40 6,20 6,00 3,60
M12-1.75 26,88 7,44 8,00 4,30
M16-2.00 33,60 8.80 10,00 4,80
M20-2,50 40,32 10,16 12,00 5.60

В начало

ВИНТ КРЫШКИ С ГОЛОВКОЙ С КНОПКОЙ - МЕТРИЧЕСКИЙ

907
Размер Диаметр головки Высота головки Размер шестигранного гнезда Зажим для ключа
M3-0,5 5. 2) Предел текучести (кН) Прочность на растяжение (кН) Резьба с одинарным сопротивлением сдвигу (кН) Прочность на одинарный сдвиг корпуса (кН)
M2-0.4 2,07 2,28 2,53 1,57 1,99
М3-0,5 5,03 5,53 6,14 3,81 4,7
M4-0,7 8,78 9,63 10,7 6,63 8,39
M5-0,8 14.2 15,6 17,3 10,7 13,4
M6-1.0 20,1 22,1 24,5 15,2 19,5
M8-1,25 36,6 40,1 44,6 27,7 34,8
M10-1,5 58 63.7 70,8 43,9 55
M12-1. 2) Зажимная нагрузка (фунты) Крутящий момент K =.2 (Нм) Усилие зажима (фунты) Крутящий момент K = 0,2
M2-0,04 2,07 1,51 0,6 340 85 унций
М3-0,5 5,03 3,66 2,2 823 19 дюйм-фунтов
M4-0,7 8,78 6,39 5.11 1437 45 дюйм-фунтов
M5-0,8 14,2 10,4 10,4 2338 92 дюйм-фунт
M6-1.0 20,1 14,6 17,5 3282 13 фут-фунтов
M8-1,25 36,6 26,6 42,6 5980 31
M10-1.5 58 42,2 84 9487 62
M12-1.75 84,3 61,4 147 13800 108
M16-2.0 157 114 365 25630 269
M20-2,5 245 179 716 40240 528
M24-3.0 353 257 1234 57775 910
M30-3,5 561 408 2448 1806
M36-4.0 817 594 4277 133540 3155

В начало

Мы предлагаем самые низкие минимумы в отрасли и продаем по частям или оптом
- вы покупаете только тот крепеж, который вам нужен!

Связаться

Как правильно выбрать розетку для лампы - ChandelierSupply.com

Как правильно выбрать замену патрона лампы накаливания:

С момента разработки лампочки в конце 1890-х годов основная форма патронов практически не изменилась. Существуют небольшие вариации в разъемах, как описано ниже.

Прочитав следующие категории описания (размеры, стили и материалы), вы можете определить размер, стиль и материал сменного патрона накаливания для вашей лампы.

Размеры

Стандарт:
Стандартные розетки, широко известные как Edison Base, используются для различных целей, от настольных ламп, потолочных светильников, торшеров и некоторых люстр.

Стандартные базовые розетки имеют внутренний диаметр отверстия примерно 1 дюйм.

Канделябры:
Обычный среди большинства декоративных светильников с несколькими лампочками, канделябры меньше стандартных розеток, и выбор ламп также более декоративен.

Гнезда для основания Candelabra имеют приблизительный внутренний диаметр отверстия 7/16 дюйма.

Средний:
Немного больше канделябра и меньше стандартного, гнездо промежуточного размера встречается довольно редко.Промежуточная розетка может быть найдена в лампе из Европы, Центральной Америки или Азии.

Розетки промежуточного основания имеют приблизительный внутренний диаметр отверстия 5/8 дюйма.

Французский:
Розетки французского размера больше канделябров, они родом из Франции и требуют лампочки французского размера. Эти розетки типичны для декоративных светильников из Франции.

Французские базовые розетки имеют приблизительный внутренний диаметр отверстия 9/16 дюйма.

Могул:
Самая большая среди домашних осветительных розеток, розетка размера Mogul используется исключительно для торшеров с отражателем и требует лампы размера Mogul. Эти розетки не следует использовать на люстрах, подвесных или декоративных светильниках в жилых помещениях.

Базовые головки Mogul имеют приблизительный внутренний диаметр отверстия 1 и 9/16 дюйма.

Адаптеры:
Если лампа в настоящее время имеет патрон неподходящего размера, адаптер может легко заменить патрон, чтобы подобрать другой размер патрона.Если у лампы есть патрон необычного размера (промежуточный или французский), адаптация патрона позволит вам использовать более распространенные лампы размера канделябра.

У нас также есть сменные галогенные розетки.
Галоген:

Используемые с галогенными лампами, галогенные розетки относительно новы в мире освещения. Галогенные розетки используются в местах, где требуется интенсивное освещение (например, в ювелирных магазинах, витринах, прожекторном освещении и кухонном освещении).

Стили

Keyless: Эти розетки не имеют встроенного выключателя и требуют, чтобы в лампе был выключатель на шнуре или настенный выключатель. Розетки без ключа лучше всего подходят для подвешивания светильников, когда свет находится на настенном выключателе.

Пример: товар 48001

Стандарт : Стандартные розетки без ключа могут быть в корпусе или иметь засос для крышки свечи.
Канделябр : Для люстр и другого декоративного освещения розетки для канделябров без ключа бывают разных стилей. Чаще всего используются подставки для свечей и регулируемые патроны для свечей, которые позволяют надевать крышку на патрон.
Поворотная ручка или ключ: Эти розетки более традиционные с поворотной кнопкой включения / выключения сбоку. Ключи обычно прикрепляются к валу того же размера и могут быть изменены или расширены.Смена ключа розетки может внести незначительные, но впечатляющие изменения во внешний вид розетки.

Пример: товар 48022

Проходной: Эти патроны имеют пластмассовый стержень, проходящий через патрон для включения / выключения лампы. Несмотря на то, что механизм проталкивания - это прочная конструкция с минимальным количеством поломок, сам вал не подлежит замене.

Пример: элемент 48041A

Вытяжная цепь: Общая для настольных и торшерных ламп, гнездо тягово-цепной цепи содержит сбоку цепь для включения / выключения лампы.Цепочки могут различаться по длине и дизайну, чтобы соответствовать лампе.

Пример: товар 48010

Диммер : Гнездо поворотной ручки диммера позволяет регулировать яркость лампы.

Пример: товар 40120

Трехсторонний : Гнездо ручки трехходового поворота позволяет лампе гореть в трех положениях: Hi, Lo и Off.

Пример: товар 40252

Три клеммы : Розетка с тремя клеммами позволяет соединить две розетки вместе и работать на одном переключателе. Обе розетки должны быть трехконтактными, а одна розетка должна иметь ключ. При повороте ключа доступны три варианта освещения: «Выкл.», «Оба включены», «Вкл. С ключом» и «Выкл. Без ключа». Gone-With-The-Wind Лампы - это обычное применение трех клеммных колодок, в которых есть лампочка в горелке и в купели.

Пример: товар 40251

Материалы

Внутренний винт:

Алюминий: Алюминий - наиболее распространенный и экономичный материал для внутренней части розетки.

Медь: Медь является альтернативой алюминию, когда светильник подвержен атмосферным воздействиям. Светильники крыльца должны использовать розетки с медным корпусом винта и фарфоровым корпусом.

Внешний колпачок и кожух:

Латунь: Латунь - наиболее распространенный материал для изготовления корпусов розеток.В латунной оболочке есть разные отделки, такие как; полированные (блестящие), антикварные и необработанные

Покрытие из латуни: Гильзы с латунным покрытием внешне похожи на латунные гильзы и имеют более дешевую цену. Корпус с латунным покрытием имеет такую ​​же отделку, что и цельный латунный корпус.

Никелирование: Блестящее серебристое покрытие.

Бакелит / фенол: Эти корпуса розеток изготовлены из толстого черного пластика и обычно используются в менее дорогих осветительных приборах, где розетки скрыты корпусом лампы.

Фарфор: Самая прочная и долговечная оболочка, фарфор более устойчив к жаре и погодным условиям, чем любой другой тип оболочки. Если свет находится снаружи или свешивается лампочкой вниз, настоятельно рекомендуется использовать фарфоровую розетку.

Винты с головкой под торцевой ключ

Свойства медного провода AWG
Размеры центрирующего сверла
Размер сверла и десятичные эквиваленты
Imperial Tap Chart
Размеры шпоночной канавки
Точки плавления
Метрическая диаграмма ответвлений
Размеры уплотнительного кольца
Трубная резьба
Винтовые экстракторы
Калибры и веса для листового металла
Винты с головкой под торцевой ключ
Расчет конуса
Конические штифты
Размеры конического хвостовика
Размеры шайбы
Калибры проводов
Размеры шурупа

Пылеуловитель диаметром 43 мм • Miles Nelson

Пылеуловитель для использования с плоскими болтами серий 711, 215, 216 и 305

Обзор

  • Пылеуловитель для использования с болтами для промывки, болтами с головкой под торцевой ключ, шейными болтами и болтами для террасы (диаметр болта до 12 мм)
  • Диаметр 43 мм
  • Открытый крепеж для использования в древесине
  • Цельная латунь
  • Крепежные элементы в комплекте
Найдите продавца

Дополнительная информация

Гарантия
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
