Что такое подстроечный резистор. Как устроен и работает подстроечный резистор. Какие бывают виды подстроечных резисторов. Где применяются подстроечные резисторы. Каковы преимущества и недостатки подстроечных резисторов.
Что такое подстроечный резистор и как он устроен
Подстроечный резистор (также называемый триммером или подстроечным потенциометром) — это переменный резистор, сопротивление которого можно точно настроить путем поворота регулировочного винта. Основные элементы конструкции подстроечного резистора:
- Резистивный элемент — полоска из проводящего материала
- Подвижный контакт (движок) — перемещается по резистивному элементу при повороте винта
- Регулировочный винт — для настройки положения движка
- Корпус — защищает внутренние компоненты
- Выводы — для подключения в схему (обычно 3 вывода)
При повороте винта изменяется положение движка на резистивном элементе, что приводит к изменению сопротивления между выводами резистора.
Основные виды подстроечных резисторов
Существует несколько основных типов подстроечных резисторов:

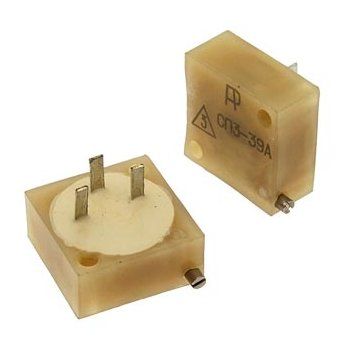

1. Однооборотные подстроечные резисторы
Позволяют регулировать сопротивление в пределах одного оборота винта (около 300°). Имеют диапазон сопротивлений 10 Ом — 1 МОм. Способны рассеивать мощность до 1 Вт.

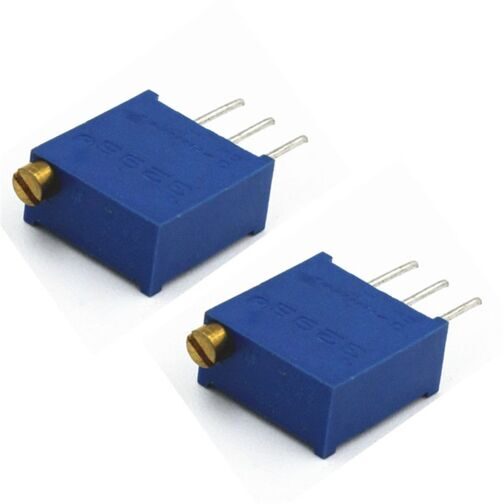

2. Многооборотные подстроечные резисторы
Имеют несколько витков резистивного элемента, обычно 3-25 оборотов. Это обеспечивает более широкий диапазон и точность регулировки. Типичный диапазон сопротивлений 50 Ом — 1 МОм. Рассеиваемая мощность до 0,25 Вт.
3. Подстроечные резисторы для поверхностного монтажа
Компактные резисторы для SMD монтажа на печатные платы. Используются в миниатюрной электронике. Имеют ограниченный диапазон регулировки.
Принцип работы подстроечного резистора
Принцип работы подстроечного резистора основан на изменении степени контакта между резистивным элементом и подвижным контактом:
- При повороте регулировочного винта перемещается подвижный контакт (движок)
- Движок скользит по поверхности резистивного элемента
- Изменяется длина активного участка резистивного элемента между выводами
- Это приводит к изменению общего сопротивления резистора
- Чем больше длина активного участка, тем выше сопротивление
Таким образом, вращая винт, можно плавно регулировать сопротивление в заданном диапазоне.
Основные области применения подстроечных резисторов
Подстроечные резисторы широко применяются в различных электронных устройствах и системах:
- Калибровка и настройка измерительных приборов
- Регулировка усиления в усилителях
- Подстройка частоты в генераторах и фильтрах
- Балансировка мостовых схем
- Коррекция погрешностей в электронных узлах
- Регулировка яркости и контрастности в мониторах
- Настройка чувствительности датчиков
- Согласование импедансов в радиочастотных схемах
Подстроечные резисторы позволяют выполнить точную настройку параметров схем при производстве или в процессе эксплуатации устройств.
Преимущества и недостатки подстроечных резисторов
Подстроечные резисторы обладают рядом достоинств и ограничений:
Преимущества:
- Высокая точность регулировки сопротивления
- Компактные размеры
- Возможность настройки в процессе работы схемы
- Широкий диапазон номиналов и допусков
- Длительный срок службы
- Устойчивость к повышенным температурам
- Низкая стоимость
Недостатки:
- Ограниченная мощность рассеивания (обычно менее 1 Вт)
- Необходимость в инструменте для регулировки
- Отсутствие фиксации положения после настройки
- Чувствительность к механическим воздействиям
- Возможность случайного изменения настройки
Как правильно выбрать подстроечный резистор
При выборе подстроечного резистора следует учитывать следующие параметры:
- Диапазон сопротивлений — должен перекрывать требуемый номинал
- Тип регулировки — однооборотный или многооборотный
- Мощность рассеивания — зависит от тока в цепи
- Точность (допуск) — влияет на диапазон регулировки
- Температурный коэффициент сопротивления
- Метод монтажа — в отверстия или поверхностный
- Размер корпуса — с учетом свободного места на плате
- Стойкость к внешним воздействиям
Правильный выбор позволит обеспечить надежную работу устройства и удобство настройки.
Особенности монтажа и эксплуатации подстроечных резисторов
При работе с подстроечными резисторами важно соблюдать следующие рекомендации:
- Избегать приложения чрезмерных механических усилий при регулировке
- Использовать соответствующий инструмент для настройки
- Не превышать максимально допустимую мощность рассеивания
- Обеспечить защиту от пыли и влаги
- Фиксировать положение после настройки (например, лаком)
- Периодически проверять и корректировать настройку
- Избегать касания выводов руками при настройке под напряжением
Соблюдение этих правил позволит продлить срок службы подстроечных резисторов и обеспечить стабильность их характеристик.
Заключение
Подстроечные резисторы являются важным компонентом многих электронных устройств. Они позволяют выполнять точную настройку параметров схем как при производстве, так и в процессе эксплуатации. Несмотря на некоторые ограничения, подстроечные резисторы широко применяются благодаря удобству использования, надежности и доступной цене. Правильный выбор и грамотное применение этих компонентов помогает улучшить характеристики и повысить качество электронной аппаратуры.
Трион — Контроль над безопасностью
Категории
Производители
— Выберите — ACCORDTECArecont VisionAxisCAMECommaxDigital DuplexDIGIVIDOORHANEWCLIDEXPERTGERMIKOMHIKVISIONInfinityINFINITYiTech J2000-LightKT&CLiteViewMICRODIGITALNeoVizusNiceNotedoPanasonicPandaPERCoQcamREDLINERViSamsungSARMATTSatvisionSimpleIPSmartecSOLLOVOLTAWAPA BLИволга Шорох
Информация
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
00 р.
00 р.
00 р.
00 р.
Резисторы переменные
Фильтр товаров
Цена, Р
Сбросить
Фильтр товаров
Цена, Р
Сбросить
Цена, Р
Сортировать по:
Дата добавления
- Название
- Цена
- Хиты продаж
- Оценка покупателей
- Дата добавления
- В наличии
12/24/36/48/96

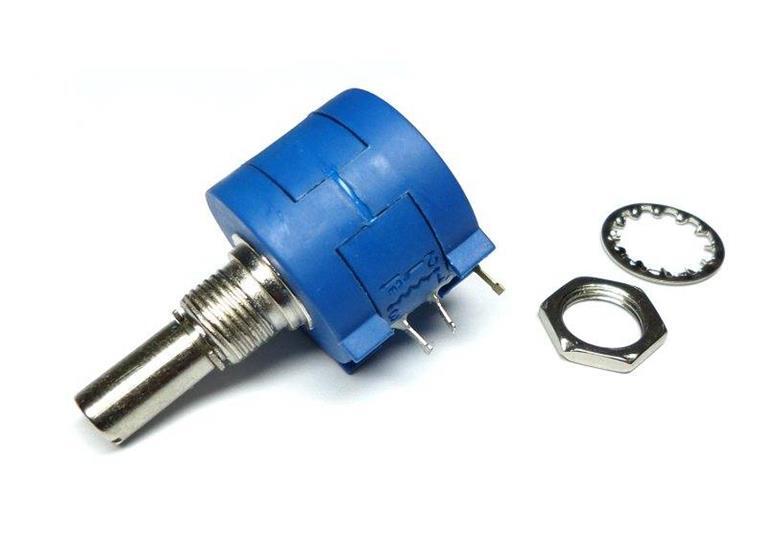

Переменный многооборотный резистор (10 оборотов) 3590S, 1 КОм, 2Вт (шт.
)Тип элемента:резисторСопротивление:1 кОмВозможно еще есть200 ₽Переменный многооборотный резистор (10 оборотов) 3590S, 10 КОм, 2Вт (шт.)Тип элемента:резисторСопротивление:10 кОмВозможно еще есть200 ₽Переменный многооборотный резистор (10 оборотов) 3590S, 100 КОм, 2Вт (шт.)Тип элемента:резисторСопротивление:100 кОмВозможно еще есть200 ₽Переменный многооборотный резистор (10 оборотов) 3590S, 50 КОм, 2Вт (шт.)Тип элемента:резисторСопротивление:50 кОмВозможно еще есть200 ₽Переменный резистор LA42DWQ-22, 10кОм (шт.)Тип элемента:резисторСопротивление:10 кОмВозможно еще есть250 ₽Переменный резистор LA42DWQ-22, 1кОм (шт.)Тип элемента:резисторСопротивление:1 кОмВозможно еще есть250 ₽Переменный резистор LA42DWQ-22, 2кОм (шт.)Тип элемента:резисторСопротивление:2 кОмВозможно еще есть250 ₽Переменный резистор LA42DWQ-22, 5кОм (шт.)Тип элемента:резисторСопротивление:5 кОмВозможно еще есть250 ₽Переменный резистор RK097G, 50 кОм, В, 2 канала (шт.)Возможно еще есть60 ₽Переменный резистор RK097N, 10 кОм, B, 1 канал (шт.
)Тип элемента:резисторСопротивление:10 кОмВозможно еще есть45 ₽Переменный резистор RK097N, 100 кОм, B, 1 канал (шт.)Тип элемента:резисторСопротивление:100 кОмВозможно еще есть45 ₽Переменный резистор RK097N, 20 кОм, B, 1 канал (шт.)Тип элемента:резисторСопротивление:20 кОмВозможно еще есть45 ₽Переменный резистор RK097N, 5 кОм, B, 1 канал (шт.)Тип элемента:резисторСопротивление:5 кОмВозможно еще есть45 ₽Переменный резистор RK097N, 50 кОм, B, 1 канал (шт.)Тип элемента:резисторСопротивление:50 кОмВозможно еще есть45 ₽Переменный резистор RV09, B102, 1K (шт.)Тип элемента:резисторСопротивление:1 кОмВозможно еще есть30 ₽Переменный резистор RV09, B103, 10K (шт.)Тип элемента:резисторСопротивление:10 кОмВозможно еще есть30 ₽Переменный резистор RV09, B104, 100K (шт.)Тип элемента:резисторСопротивление:100 кОмВозможно еще есть30 ₽Переменный резистор RV09, B202, 2K (шт.)Тип элемента:резисторСопротивление:2 кОмВозможно еще есть30 ₽Переменный резистор RV09, B203, 20K (шт.)Тип элемента:резисторСопротивление:20 кОмВозможно еще есть30 ₽Переменный резистор RV09, B502, 5K (шт.
)Тип элемента:резисторСопротивление:5 кОмВозможно еще есть30 ₽Переменный резистор RV09, B503, 50K (шт.)Тип элемента:резисторСопротивление:50 кОмВозможно еще есть30 ₽Переменный резистор RV097NS, 10 кОм, В, с выключателем, 2 канала (шт.)Тип элемента:резисторСопротивление:10 кОмВозможно еще есть60 ₽Переменный резистор RV097NS, 50 кОм, В, с выключателем, 2 канала (шт.) Тип элемента:резисторСопротивление:50 кОмВозможно еще есть60 ₽Переменный резистор RV097NS. 5 кОм, В, с выключателем, 1 канал (шт.)Тип элемента:резисторСопротивление:5 кОмВозможно еще есть50 ₽Переменный резистор WH-148 2.2 КОм (шт.)Тип элемента:резисторСопротивление:2.2 кОмВозможно еще есть40 ₽Переменный резистор WH-148 20 КОм (шт.)Тип элемента:резисторСопротивление:20 кОмВозможно еще есть40 ₽Переменный резистор WH-148 200 КОм (шт.)Тип элемента:резисторСопротивление:200 кОмВозможно еще есть40 ₽Переменный резистор WH-148 5 КОм (шт.)Тип элемента:резисторСопротивление:5 кОмВозможно еще есть40 ₽Переменный резистор WH-148 50 КОм (шт.
)Тип элемента:резисторСопротивление:50 кОмВозможно еще есть40 ₽Переменный резистор WH-148 500 КОм (шт.)Тип элемента:резисторСопротивление:500 кОмВозможно еще есть40 ₽Этот веб-сайт использует cookie-файлы. При использовании данного сайта вы даете свое согласие на использование cookie-файлов.
Конструкция, работа, типы и применение
Подстроечные резисторы также называются подстроечными потенциометрами или переменными резисторами, которые позволяют вручную точно настраивать сопротивление в цепи. Они часто используются для калибровки в таких приложениях, как усилители и радиоприемники, чтобы убедиться, что выход схемы максимально близок к идеальному уровню. В этой статье мы обсудим все, что вам нужно знать об удивительных маленьких компонентах, таких как подстроечный резистор , а также о том, как они работают, как они производятся и как вы можете использовать их в своих собственных проектах.
Подстроечный резистор — это резистор, сопротивление которого можно отрегулировать или «подстроить» до точного значения путем поворота винта.
Этот тип резистора часто используется в цепях, поскольку он позволяет регулировать характеристики схемы. Регулировка выполняется с помощью инструмента, например отвертки, для поворота циферблата или ручки на устройстве. Обозначение подстроечного резистора показано ниже.
Подстроечный резистор Символ
Подстроечные резисторы обычно изготавливаются как однооборотные или многооборотные компоненты и могут регулироваться сверху или сбоку. Многооборотные триммеры могут использоваться с автоматическим испытательным оборудованием (ATE), а также доступны с функциями предотвращения вращения, которые предотвращают случайное изменение настройки.
Подстроечные резисторы обычно используются в приложениях, где необходимо выполнять регулировки во время производства или где необходимо компенсировать влияние производственных допусков в течение срока службы продукта.
Распиновка подстроечного резистора
Этот резистор имеет три контакта, каждый из которых и его функция описаны в следующей конфигурации выводов.
Схема выводов
- Контакт 1 (против часовой стрелки): Этот контакт просто подключается к одной из клемм резистивной дорожки.
- Контакт 2 (очиститель): Этот контакт перемещается для получения переменного напряжения.
- Контакт 3 (по часовой стрелке): Этот контакт просто подключается к оставшейся клемме резистивной дорожки.
Характеристики и характеристики
Особенности и характеристики подстроечного резистора модели описаны ниже.
- Подстроечный резистор представляет собой металлокерамический/многооборотный/герметичный/промышленный резистор.
- Конструкция шевронного уплотнения.
- Доступный пакет: лента и катушка.
- Доступный тип аппаратного обеспечения — монтаж. Соответствует
- RoHS.
- Типичное значение сопротивления этого резистора находится в диапазоне от 10 Ом до 2 МОм.
- Допустимое отклонение сопротивления составляет ±10%.
- Сопротивление изоляции 500 В постоянного тока.
- Диэлектрическая прочность находится в диапазоне 350–900 В переменного тока.
- Эффективный ход составляет 25 оборотов.
- Диапазон рабочих температур от -55℃ до +125℃.
Конструкция подстроечного резистора
Основной корпус резистора содержит полоску из проводящего материала, которая перемещается при повороте. Это движение физически изменяет сопротивление резистора, увеличивая или уменьшая степень контакта между проводником и поверхностью, на которой он опирается. Затем это изменяющееся сопротивление можно использовать для управления электрическими сигналами или компонентами в цепях.
Конструкция подстроечного резистора
Корпус резистора состоит из трех основных частей:
Фиксированная клемма
Эта клемма обычно закреплена на месте и не перемещается при регулировке резистора. Он подключен к внешней части цепи, которая подает питание или электрические сигналы.
Подвижный терминал
Этот терминал крепится к регулировочному валу, который можно поворачивать для микрорегулировки. Он также подключается к внешней части схемы, которая получает питание или сигналы от другого компонента схемы.
Резистивный элемент
Этот элемент устанавливается внутри резистора и соединяет обе клеммы вместе. Он обеспечивает сопротивление между двумя клеммами и может регулироваться поворотом подвижной клеммы.
Как правило, они небольшого размера и имеют большие значения сопротивления. Большинство из них являются компонентами для поверхностного монтажа, хотя некоторые версии для сквозных отверстий все еще доступны. Они также могут быть герметизированы для использования в суровых условиях или закрыты защитным колпачком для предотвращения нежелательной регулировки.
Существует множество различных типов подстроечных резисторов, различающихся по размеру, значению сопротивления, номинальной мощности и способности к защите от воздействия окружающей среды.

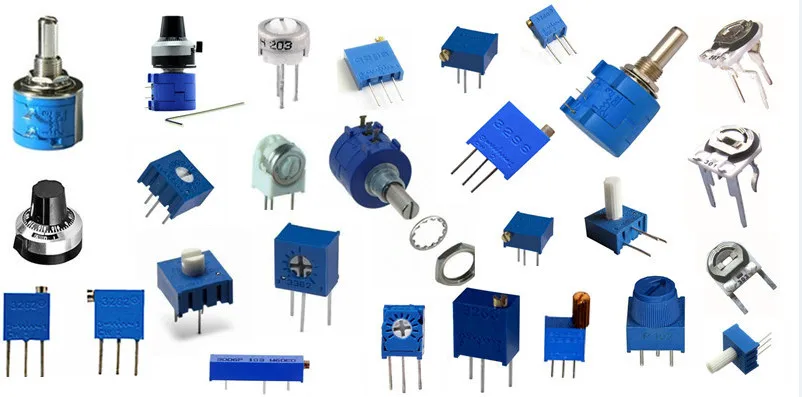

Типы подстроечных резисторов
Ниже приведены наиболее распространенные типы подстроечных резисторов:

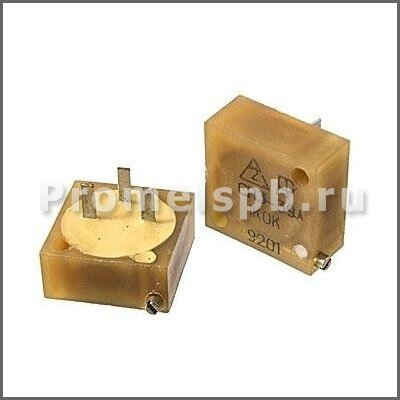

Однооборотные подстроечные резисторы
У них есть винт, который поворачивается примерно на 300 градусов в любом направлении для регулировки значения сопротивления. Этот тип резистора имеет диапазон сопротивления от 10 Ом до 1 МОм и может регулироваться с шагом до 0,01 Ом. Он может выдерживать мощность до 1 Вт.
Однооборотный подстроечный резистор

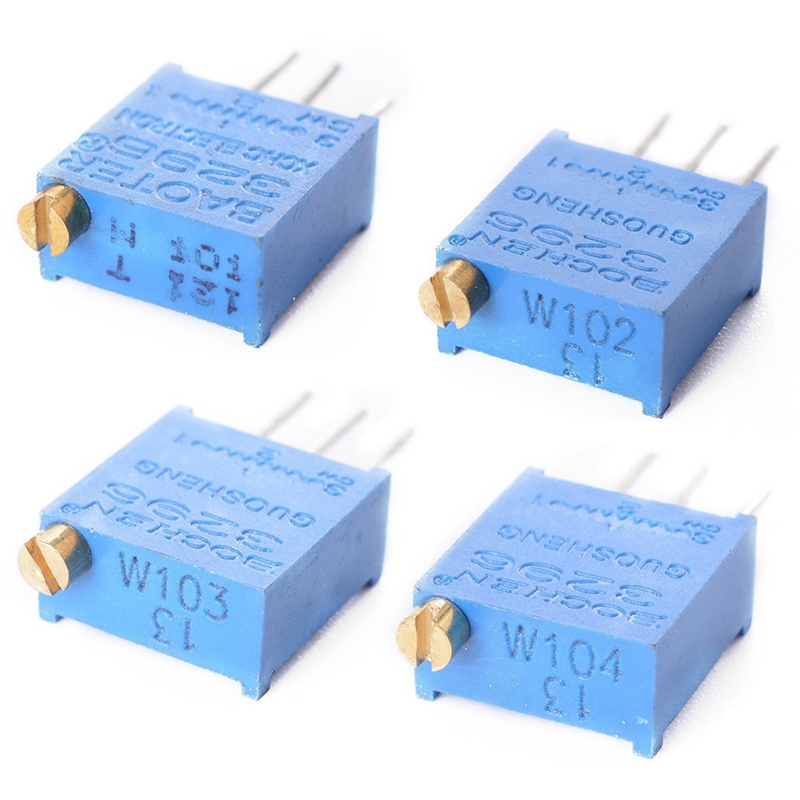

Многооборотный подстроечный резистор
Они работают как однооборотные подстроечные резисторы, за исключением того, что они имеют несколько витков — обычно пять — для расширения диапазона регулировки (50 Ом–1 МОм). Их также можно регулировать с шагом в 0,01 Ом, но они могут работать только с мощностью 0,25 Вт, что делает их менее мощными, чем однооборотные триммеры.
Многооборотный подстроечный резистор
Подстроечные резисторы для поверхностного монтажа
Подстроечные резисторы для поверхностного монтажа представляют собой тип подстроечного потенциометра, который был специально разработан для поверхностного монтажа на печатной плате.
Они используются в приложениях, где необходимо регулировать напряжение или ток, а их небольшой размер делает их подходящими для небольшого электрического оборудования, такого как мобильные телефоны.
Триммер для поверхностного монтажа
Как правило, эти резисторы имеют три контакта, которые подключаются к трем клеммам регулируемого резистора. Помимо этих трех контактов, на резисторе есть еще три контакта, которые можно подключить к схеме. Это дает шесть возможных способов подключения резистора, но только один способ дает правильное сопротивление.
Принцип работы подстроечного резистора
Принцип работы этого резистора очень прост. Элемент сопротивления представляет собой тонкую пленку, нанесенную на изолятор. Если контактный конец тонкой пленки прижат к внешнему соединительному штырю, через него может проходить ток, но если он не прижат, ток течь не может.
Как используются подстроечные резисторы?
Подстроечные резисторы используются в основном, когда точное значение сопротивления компонента неизвестно или не может быть определено до сборки и включения схемы. Например, если вы добавляете усилитель в свою схему, вам может потребоваться отрегулировать значение сопротивления вашего резистора, чтобы избавиться от любого фонового шума или статического электричества.
Схема подстроечного резистора
Как правило, это переменный резистор, доступный в виде потенциометра (потенциометра), известного как подстроечный резистор. Этот компонент включает в себя три контакта, но его можно использовать как двухконтактный резистор, подключив движок к одному из оставшихся контактов, в противном случае просто используя два контакта.
Простая схема светодиодов подстроечного резистора или переменного резистора показана ниже. Только два вывода этого резистора используются как ножка стеклоочистителя и внешняя ножка, а затем он работает как реостат, в противном случае переменный резистор с 2 клеммами. Таким образом, в этой схеме необходимо использовать потенциометр для изменения сопротивления вместо использования делителя напряжения. Поэтому в этой схеме в качестве двухвыводного переменного резистора используется подстроечный резистор.
Простая светодиодная схема с переменным резистором
Необходимые электронные компоненты этой схемы в основном включают батарею, переменный резистор, резервный резистор и светодиод. Соединения цепей могут быть выполнены следующим образом с использованием этих компонентов.
В приведенной выше схеме, как только мы вращаем потенциометр до меньшего значения сопротивления, на светодиод будет подаваться экстремальный ток. Таким образом, дополнительный резистор или резервный резистор используется последовательно с потенциометром для управления током, протекающим к светодиоду. Как правило, диапазон потенциометров составляет от 0 Ом до максимального, 9 Ом.0005
Например; светодиод красного цвета с батареей 9 В и Vf = 2 В и батареей 9 В. Если подстроечный резистор установлен на 50 Ом, то мы будем иметь ток I=7В/50Ом=140мА, что намного превышает порог 20-30мА светодиода. Точно так же, если потенциометр установлен на 0 Ом и резервный резистор не используется, светодиод перегорит.
Преимущества
К преимуществам подстроечного резистора относятся следующие.
- Основным преимуществом этих резисторов является то, что они обеспечивают высокую степень точности.
- Небольшой размер и широкие возможности настройки.
- Точное значение сопротивления может быть достигнуто.
- Значения допуска высокого сопротивления.
- Значение сопротивления можно регулировать во время работы цепи.
- Они могут выдерживать высокие температуры и имеют длительный срок службы.
- Они не требуют использования специальных инструментов для регулировки, а стоимость подстроечных резисторов ниже по сравнению с другими типами регулируемых резисторов.
Недостатки
К недостаткам подстроечного резистора относятся следующие.
- Они не подходят для приложений с высокой мощностью, поскольку номинальная мощность обычно составляет менее 1 Вт.
- Регулировку должен выполнять только обученный персонал, так как повторная регулировка может повредить резистор.
- Кроме того, не предусмотрена блокировка сопротивления после его регулировки.
- Еще одним недостатком является то, что их можно регулировать только вручную с помощью отвертки, что может быть не так удобно, как использование ручки управления на панели.
Применение подстроечных резисторов
Подстроечные резисторы применяются в следующих случаях.
- Наиболее распространенным типом подстроечного резистора или подстроечного потенциометра является однооборотный подстроечный потенциометр. Это связано с их небольшими размерами и простотой использования. Регуляторы
- можно использовать для регулировки яркости света, регулировки громкости аудиооборудования или любых других функций, где в цепи требуется регулируемое электрическое сопротивление.
- Они используются в качестве регулируемых делителей напряжения и используются в различных приложениях. Одним из примеров является электронный тюнер для телевизора. При смене канала генератор сигналов посылает напряжение на тюнер.
- Еще одно применение — звуковое оборудование, такое как стереосистемы и радиоприемники. Этот резистор позволяет пользователям регулировать базовую или высокую частоту, чтобы они могли получать звук с предпочтительным для них тоном.
- Они также используются в медицинском оборудовании, таком как аппараты для диализа, где они помогают обеспечить точные измерения уровня жидкости внутри оборудования.
- В радиочастотных (РЧ) приложениях они используются для настройки резонансной частоты катушек индуктивности и конденсаторов. Их также можно использовать для регулировки усиления или фазового сдвига усилителей и генераторов.
- Его также можно использовать для согласования импедансов в линиях передачи, например, используемых в источниках питания и кабелях.
Итак, это все, что касается обзора подстроечного резистора. Иногда их также называют подстроечными потенциометрами, подстроечными потенциометрами или своего рода регулируемым потенциометром или переменным резистором. Как правило, крошечный винт на резисторе используется для регулировки сопротивления. Эти компоненты являются калибровочными устройствами, поэтому диапазон их сопротивлений часто очень мал, и во время настройки можно получить очень точные настройки. Вот вам вопрос, что такое реостат?
Потенциометр: как это работает? — Codrey Electronics
Что такое потенциометр?
Потенциометр или Реостат представляет собой пассивный переменный резистор (переменный потенциометр) с угольной или проволочной обмоткой, с тремя выводами, используемыми для получения желаемого деления напряжения. Отсюда и название переменного делителя напряжения.
Вал вращается по часовой стрелке или против часовой стрелки для настройки напряжения. Это позволит контролировать ток, протекающий в электрической цепи, и изменение выходного напряжения или сопротивления.
Этот подстроечный резистор выпускается в различных формах, таких как предустановки, поворотный потенциометр, подстроечные потенциометры и реостат.
В этом уроке вы узнаете определение и работу потенциометра.
В соответствии с определением «Потенциометр» представляет собой комбинацию слов «Разность потенциалов» и «Измерение». Увеличение или уменьшение сопротивления потенциометра регулирует поток электрического тока.
Если мы увеличим сопротивление потенциометра, большое количество электрического тока будет заблокировано, а разрешено только небольшое количество электрического тока. И если мы уменьшим сопротивление потенциометра, может пройти больше тока, поскольку сопротивление, предлагаемое потенциометром, будет меньше.
Обычно используется для управления электрическими устройствами, такими как регуляторы громкости звукового оборудования, а также для калибровки вольтметра и амперметра. В конструкции потенциометра используются материалы сердечника, такие как проволочная обмотка, углеродная композиция, металлическая пленка и металлокерамика.
Стандартные символы США и Европы
В электронных схемах для обозначения символа потенциометра и предустановок показана следующая диаграмма.
К нему подключен резистор со стрелкой. Это указывает на то, что стрелка может изменяться медленно. Это увеличит или уменьшит сопротивление.
Перед использованием горшка необходимо знать его особенности и характеристики для правильной установки.
Характеристики потенциометра
Все потенциометры имеют эти общие характеристики, и пользователь должен выбрать правильный для подходящего приложения.
Электрическая конусность
Конусность определяет соотношение сопротивлений между регулятором стеклоочистителя и контактным резистором. Для представления соотношения банк использует линейную или логарифмическую шкалу. Шкала оси X показывает выходной сигнал в процентах, а шкала оси Y показывает количество градусов, на которое стеклоочиститель поворачивается по часовой стрелке или против часовой стрелки.
Этикетка с маркировкой на корпусе
На поверхности корпуса имеется код маркировки, позволяющий узнать максимальное сопротивление для настройки. Например, банк с маркировкой 10K (код 103) имеет верхний максимальный порог 10K. Это значение варьируется от одного производителя к другому производителю.
Номинальная мощность
Номинальная мощность потенциометра показывает, сколько ватт он может выдержать. Максимальная номинальная мощность или рассеиваемая мощность:
Рассеиваемая мощность потенциометра = (В 2 ) × [Сопротивление потенциометра + полное сопротивление нагрузки/Сопротивление потенциометра * полное сопротивление нагрузки]
Где « В » — приложенное напряжение постоянного тока в вольтах.
Рассмотрение элемента
Тип элемента определяет конструкцию потенциометра. Материал проволочный, гибридный, проводящий пластик, металлокерамика и графит.
В элементе Wirewound используются одновитковые и многовитковые элементы, кермет имеет хорошую сопротивляемость, а модель из проводящего пластика имеет лучшие шумовые характеристики.
Эта характеристика определяет величину изменения выходного напряжения при вращении вала. Разрешение должно быть бесконечным и уменьшает джиттер в усилителях. Это приведет к большим коэффициентам усиления для аудиосистем и цепей определения положения.
Стандартное сопротивление
Сопротивление потенциометра обычно варьируется от 1K до 50K, и каждое сопротивление имеет свой код сопротивления на корпусе.
| Сопротивление (Ом) | Код Изображение (на корпусе) |
|---|---|
| 1К | 102 |
| 2,5К | 252 |
| 5К | 502 |
| 10К | 103 |
| 20К | 203 |
| 50К | 503 |
Количество витков и групп

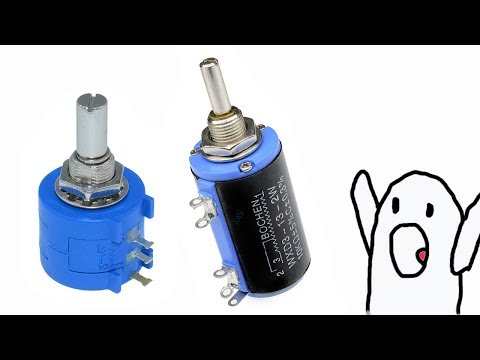

Количество витков потенциометра может быть одно- и многооборотным. Эта функция полезна для измерения расстояния, углов поворота. Что касается банд, существуют одинарные, двойные и плоские типы.
Одностворчатые или однооборотные потенциометры имеют очиститель, который поворачивается на один оборот. Принимая во внимание, что двухканальный потенциометр состоит из двух потенциометров, соединенных параллельно на одном валу. Горшок имеет одинаковое сопротивление и конусность.
Работа потенциометра
Потенциометр имеет три контакта и используется в самых разных электрических и электронных схемах. Чтобы понять, , как работает потенциометр? Мы используем принцип сопротивления. Это вращающееся устройство, которое изменяет значение сопротивления путем деления напряжения.
Самый простой способ разделить напряжение — взять резистор с проволочной обмоткой и присоединить к нему скользящий контакт. На приведенном ниже рисунке показан потенциометр (делитель переменного напряжения ), состоящий из проволочного резистора со скользящим контактом (регулировочный вал).
Когда скользящий контакт находится в положении « A », сопротивление между клеммой A и скользящим контактом больше похоже на сопротивление для клеммы B и скользящего контакта. Напряжение между клеммой B и скользящий контакт наполовину.
Например, если общее напряжение батареи составляет 100 В, напряжение между клеммой B и ползунком составляет 40 В, а напряжение между клеммой A и скользящим контактом составляет 60 В. При перемещении скользящего контакта к клемме A сопротивление уменьшается. Теперь напряжение будет больше на клемме B. Таким образом, она делит напряжение.
Разница между потенциометром и реостатом
Потенциометр обычно называется потенциометром и имеет три контакта. Концы горшка подключены через источник батареи.
Чтобы узнать, как потенциометр используется в качестве реостата, используются три контакта. Из трех контактов используются только два контакта. Одна клемма — это внешний штифт с ручкой или винтом, а другая клемма — средняя.
При изменении щетки изменяется сопротивление. Существуют различные типы потенциометров от 1 Ом до нескольких килоом (5, 10 и 100) и максимальное сопротивление 10 МОм.
Если очиститель находится в самом нижнем положении, выходное сопротивление больше, а если очиститель находится в самом верхнем положении, сопротивление меньше. Таким образом, переменный резистор может работать как реостат.
Мы также можем использовать потенциометр в качестве делителя напряжения, используя три клеммы. Как показано ниже, дворник дает выходное напряжение, а другие клеммы подключены к аккумулятору VCC и GND.
Как правило, ручка подключается к источнику питания (+VCC), а центральный контакт подключается к земле (GND). Контакт дворника изменяется, чтобы получить требуемое выходное напряжение.
Для увеличения напряжения поверните ручку против часовой стрелки, для уменьшения напряжения поверните ручку по часовой стрелке. Таким образом регулируется напряжение. Делитель напряжения можно представить как два резистора, соединенных последовательно с батареей.
Напряжение ( Ввых ) снимается между двумя резисторами R1 и R2. Формула для расчета выходного напряжения для делителя напряжения с использованием закона Ома:
Vout = Vin × R2/(R1+R2), где Vin — входное постоянное напряжение батареи .
Используя приведенную выше формулу, мы можем определить выходное напряжение для данного входного напряжения и резисторов.
Пример потенциометра
Чтобы понять применение потенциометра в реальном мире, этот пример схемы дает представление о том, как использовать подстроечный регулятор с ЖК-дисплеем (жидкокристаллическим дисплеем).
В большинстве приложений человеко-машинного интерфейса (ЧМИ) ЖК-дисплеи отображают данные и взаимодействуют с пользователем. Но, чтобы символы отображались в четком формате, яркость и контрастность необходимо настроить с помощью потенциометра. ЖК-дисплей использует потенциометр 10K (POT) для изменения яркости.
Для управления яркостью подсветки мы можем использовать третий контакт (контрастность) ЖК-дисплея 16×2, вращая ручку потенциометра по часовой стрелке или против часовой стрелки. Первый контакт ЖК-дисплея заземлен, а второй контакт — это VCC (5 В). Теперь соединение потенциометра с ЖК-дисплеем:
LCD 1 st pin (Ground) – потенциометр 3-й pin
2 nd pin LCD (VCC) – 1st pin потенциометра nd pin (Wiper)
Кроме этого, для правильной работы LCD закоротите 1 st пин и 16 th пин (катод) LCD и добавьте 10 Ом резистор для 2 nd (VCC ) и 15 -й -й штырь(анод).
Типы потенциометров
Вот краткое сравнение различных потенциометров и их применения.
| Тип потенциометра | Описание | Применение |
|---|---|---|
| Вращающийся потенциометр (однооборотный или многооборотный) | Поверните шпиндель или ручку для управления потенциометром | Регулятор вентилятора, блок питания, регулятор громкости в гитарах и аудиосхемы. |

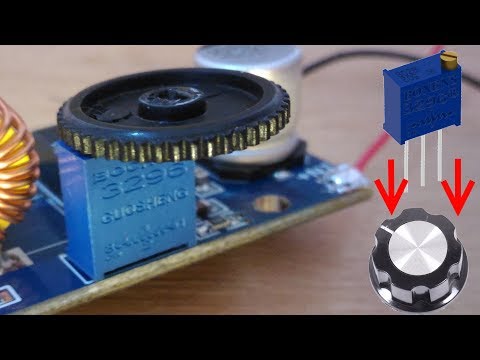

| Подстроечный потенциометр (или многооборотный подстроечный потенциометр) | Простая калибровка цепей на печатной плате с помощью отвертки | Устанавливается на печатную плату для точной настройки с помощью отвертки, для изменения напряжения, используется в ЖК-дисплее для регулировки контрастности и яркости, регулировки усиления сигнала |
| Поворотный регулятор (слайдер) | Также известен как потенциометры фейдеров. Переместите фейдер, чтобы изменить сопротивление | Микшеры, эквалайзеры, аудиоэлектроника |
| Мембранный потенциометр | Плоская конструкция. Когда к мембране прикладывается давление, сопротивление сосуда меняется. | Ручная регулировка |
| Струнный потенциометр | Преобразует движение в электрический сигнал | Дисплеи, устройства регистрации данных |
| Цифровой потенциометр | Замена механических потенциометров | Используется в преобразователях данных |
| Линейный потенциометр | Определение положения | Преобразователь, Автоматические контроллеры, Аудио, Робототехника |
Резюме
Короче говоря, обычный потенциометр представляет собой механико-электрический преобразователь, в котором используется графитовый материал и который имеет три клеммы.
