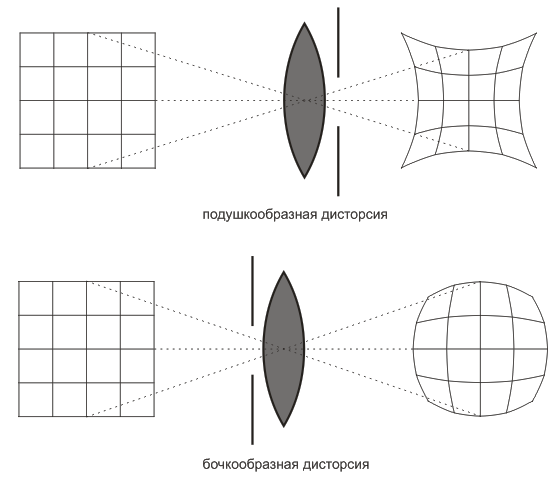

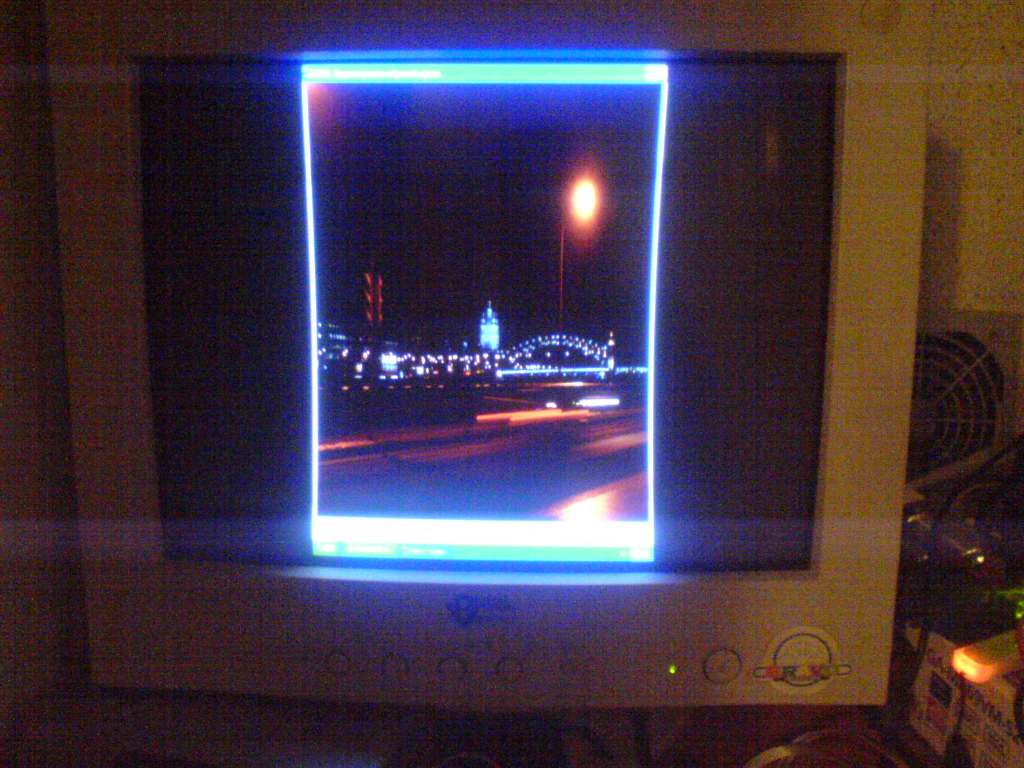

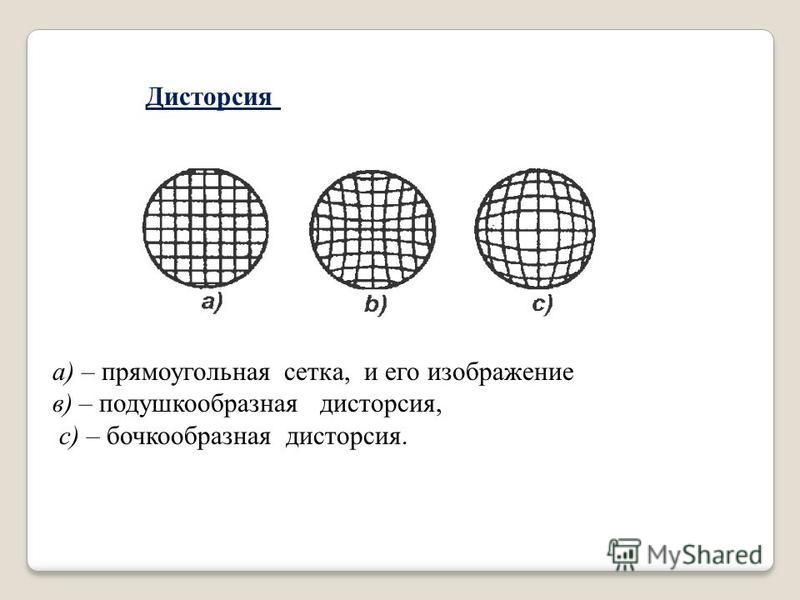

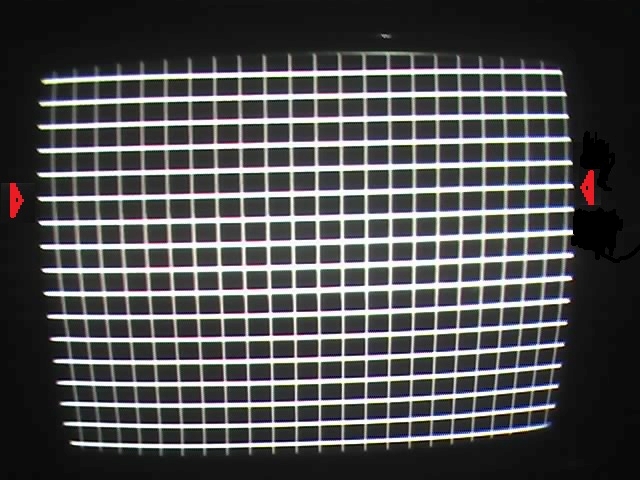

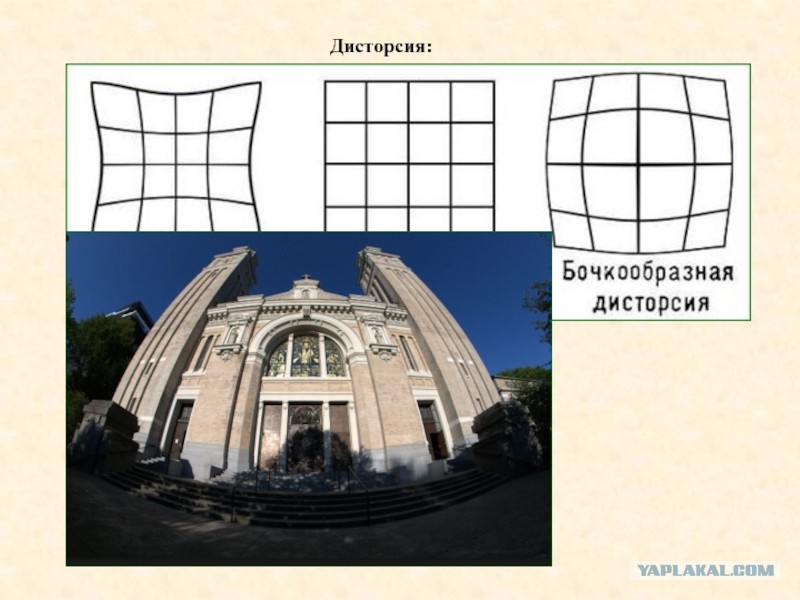

Что такое подушкообразное искажение растра телевизора

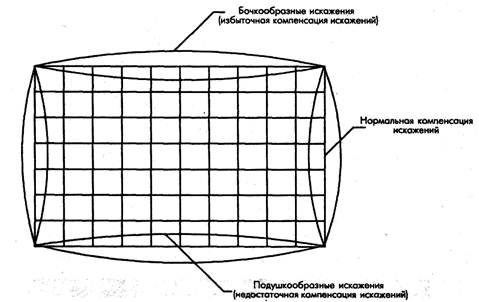

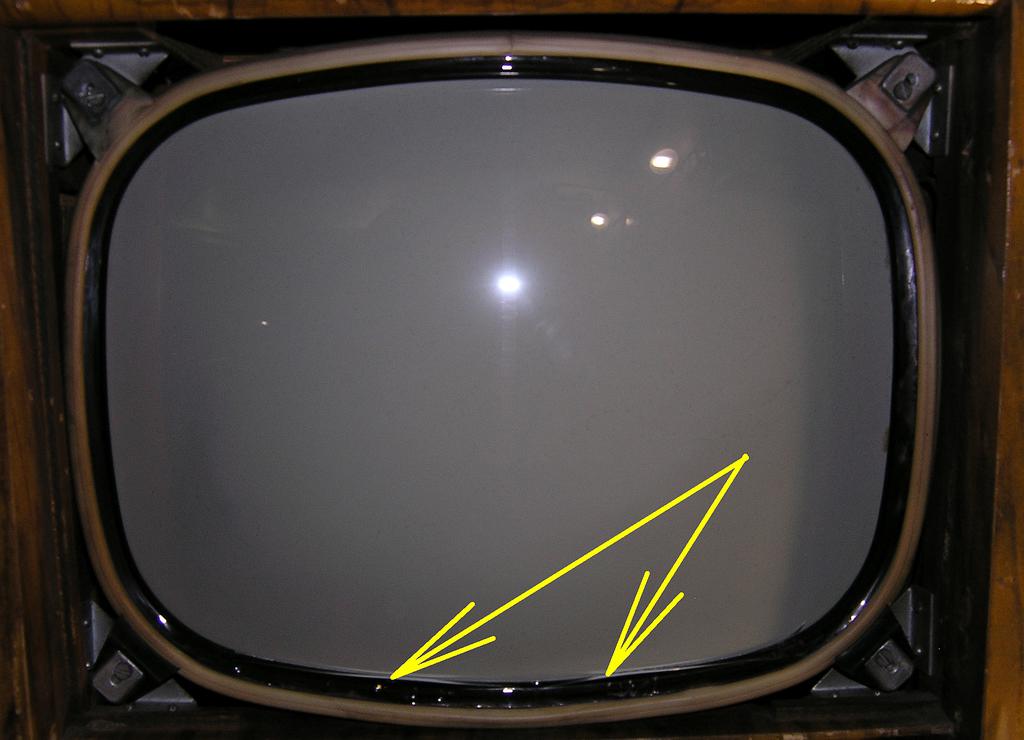

Подушкообразное искажение растра — это дефект изображения телевизора, при котором вертикальные и горизонтальные линии на экране выгибаются наружу, образуя форму подушки. Это нарушает геометрию картинки и ухудшает качество просмотра.

Основные признаки подушкообразного искажения:

Вертикальные линии по краям экрана выгнуты наружу
Горизонтальные линии в верхней и нижней части экрана также выгнуты
Изображение по углам растянуто
В центре экрана изображение сжато
Круги и квадраты на экране приобретают форму подушки

Причины возникновения подушкообразных искажений растра

Существует несколько основных причин, по которым может возникать подушкообразное искажение растра в телевизоре:

1. Неисправность модуля коррекции

В большинстве телевизоров с электронно-лучевой трубкой (ЭЛТ) имеется специальный модуль коррекции геометрии растра. При выходе из строя элементов этого модуля нарушается правильная форма развертки луча, что приводит к подушкообразным искажениям.

2. Проблемы с отклоняющей системой кинескопа

Дефекты отклоняющей системы, например, неправильная намотка или повреждение катушек отклонения, могут вызывать неравномерное отклонение электронного луча и, как следствие, подушкообразные искажения.

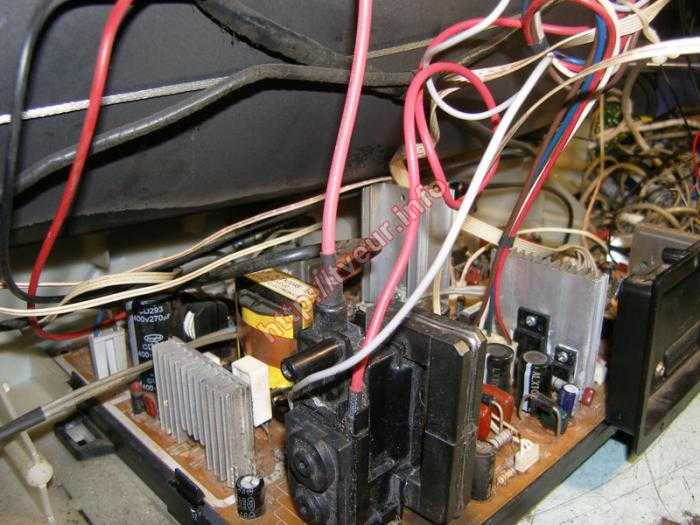

3. Неисправность строчной развертки

Выход из строя элементов схемы строчной развертки (трансформатора, транзисторов, конденсаторов) часто является причиной нарушения линейности развертки по горизонтали, что проявляется в виде подушкообразных искажений.

Диагностика причин подушкообразных искажений

Для выявления конкретной причины появления подушкообразных искажений необходимо провести диагностику телевизора:

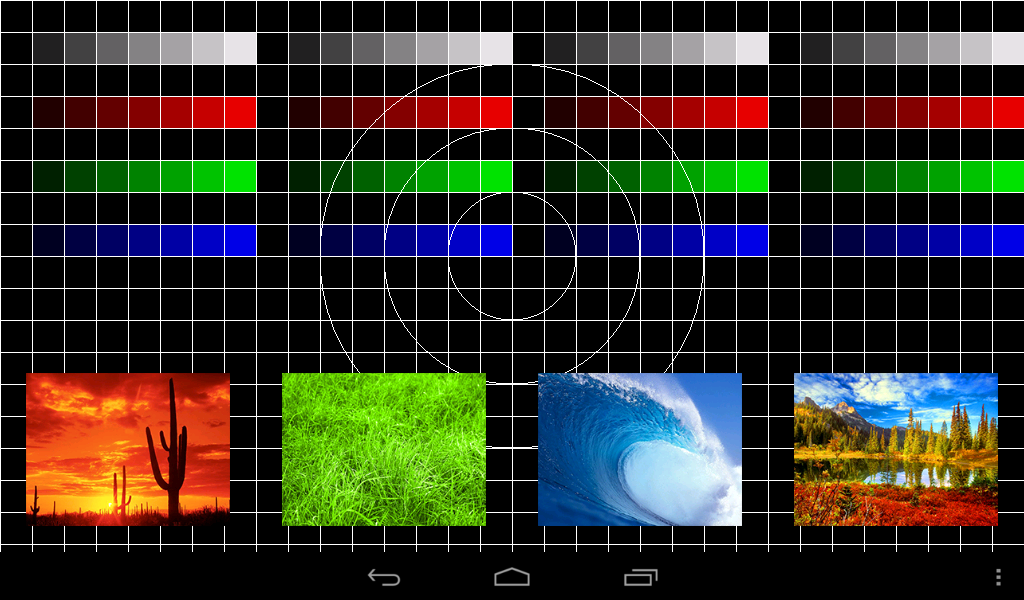

Визуально оценить характер и степень искажений на разных тестовых изображениях

Проверить напряжения питания в схеме строчной развертки и модуле коррекции
Осмотреть печатные платы на наличие повреждений, непропаев, вздутых конденсаторов
Измерить параметры ключевых элементов схемы (трансформаторов, транзисторов)
Проверить работу модуля коррекции с помощью осциллографа

Методы устранения подушкообразных искажений растра

В зависимости от выявленной причины, для устранения подушкообразных искажений могут применяться следующие методы ремонта:

1. Замена неисправных элементов

Наиболее часто требуется замена следующих компонентов:

Электролитических конденсаторов в цепях питания и коррекции
Транзисторов строчной развертки
Строчного трансформатора
Микросхем в модуле коррекции

2. Настройка схемы коррекции

Во многих случаях достаточно провести настройку переменных резисторов или подстроечных конденсаторов в схеме коррекции геометрии для устранения подушкообразных искажений.

3. Ремонт отклоняющей системы

При выявлении дефектов отклоняющей системы может потребоваться ее ремонт или замена. Это довольно сложная процедура, требующая специальных навыков.

Профилактика подушкообразных искажений растра

Чтобы избежать появления подушкообразных искажений, рекомендуется выполнять следующие профилактические меры:

Не допускать перегрева телевизора, обеспечивать хорошую вентиляцию
Защищать телевизор от скачков напряжения в сети
Периодически проводить чистку от пыли внутренних компонентов
Своевременно заменять электролитические конденсаторы
Не превышать рекомендуемое время непрерывной работы телевизора

При своевременном обнаружении и устранении причин подушкообразных искажений можно значительно продлить срок службы телевизора и сохранить высокое качество изображения.

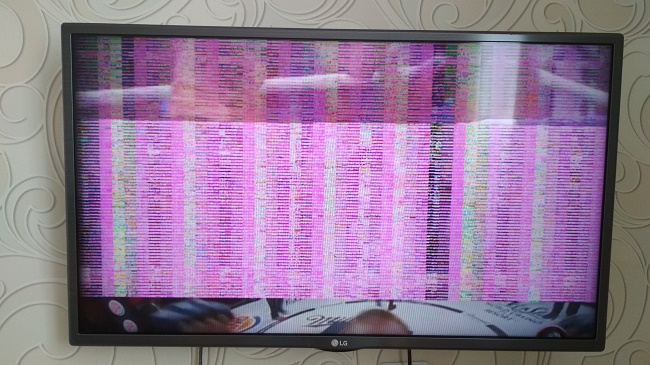

Особенности подушкообразных искажений в современных телевизорах

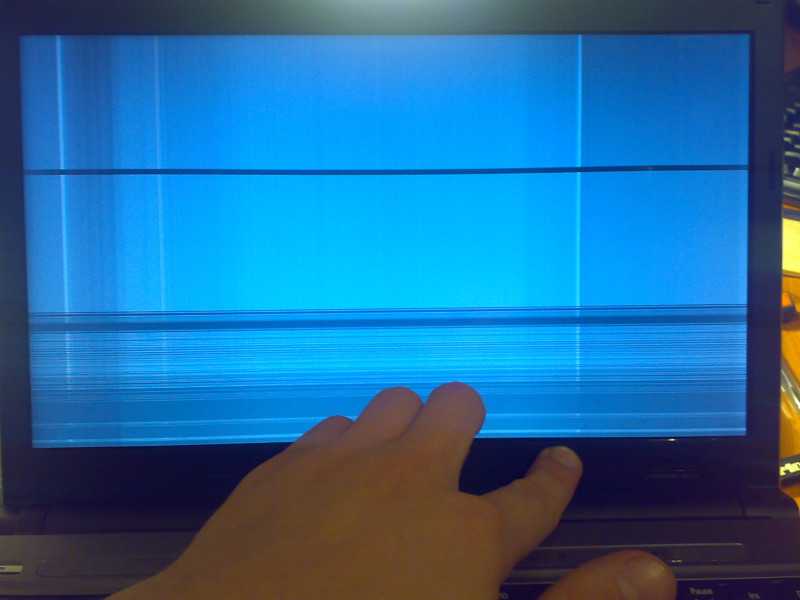

В современных ЖК, LED и OLED телевизорах подушкообразные искажения встречаются гораздо реже, чем в старых моделях с электронно-лучевой трубкой. Однако в некоторых случаях этот дефект может проявляться и на плоских экранах.

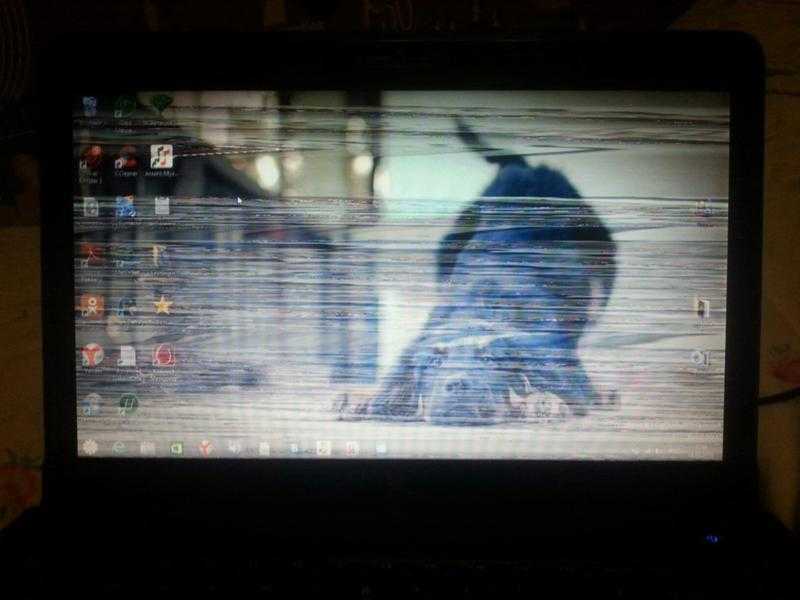

Причины подушкообразных искажений в ЖК-телевизорах

Основными причинами возникновения подушкообразных искажений в современных телевизорах являются:

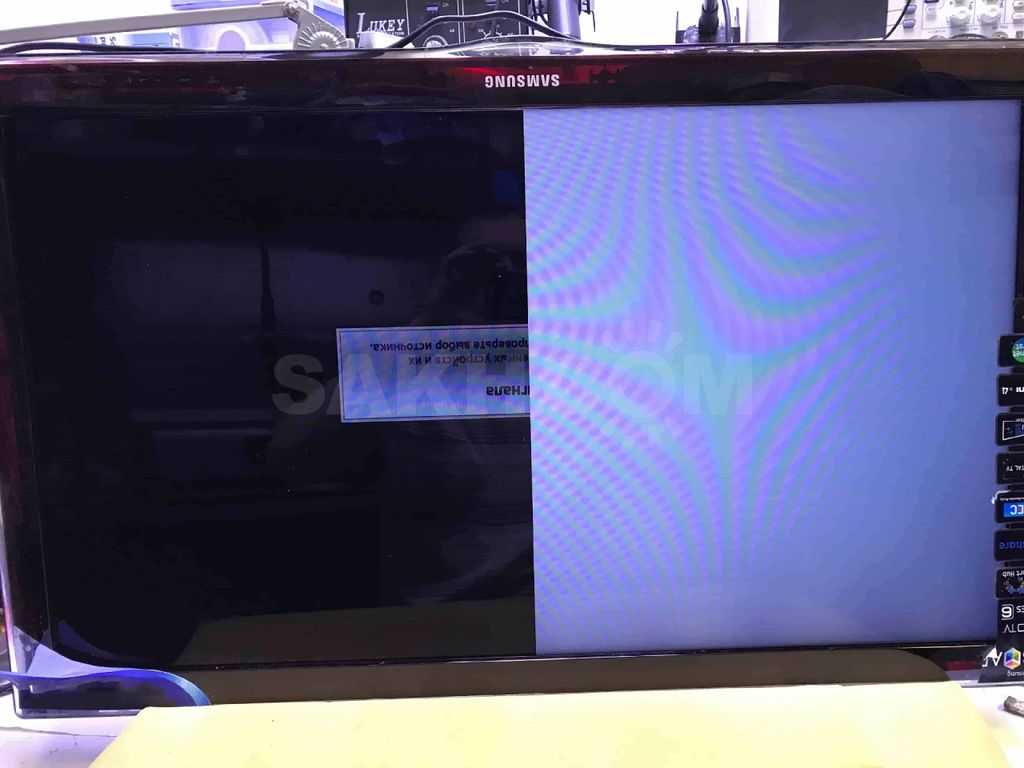

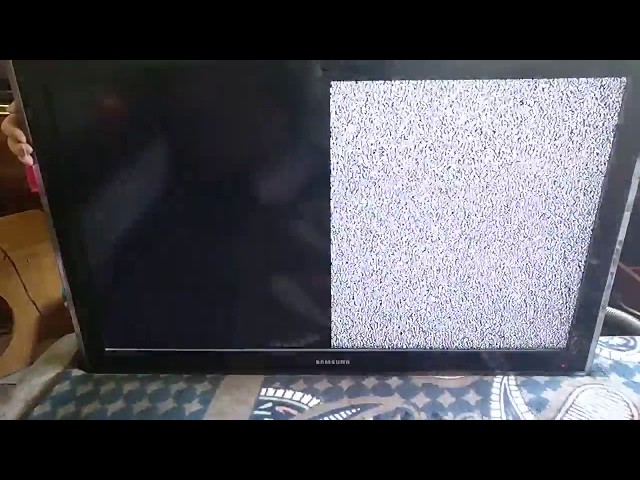

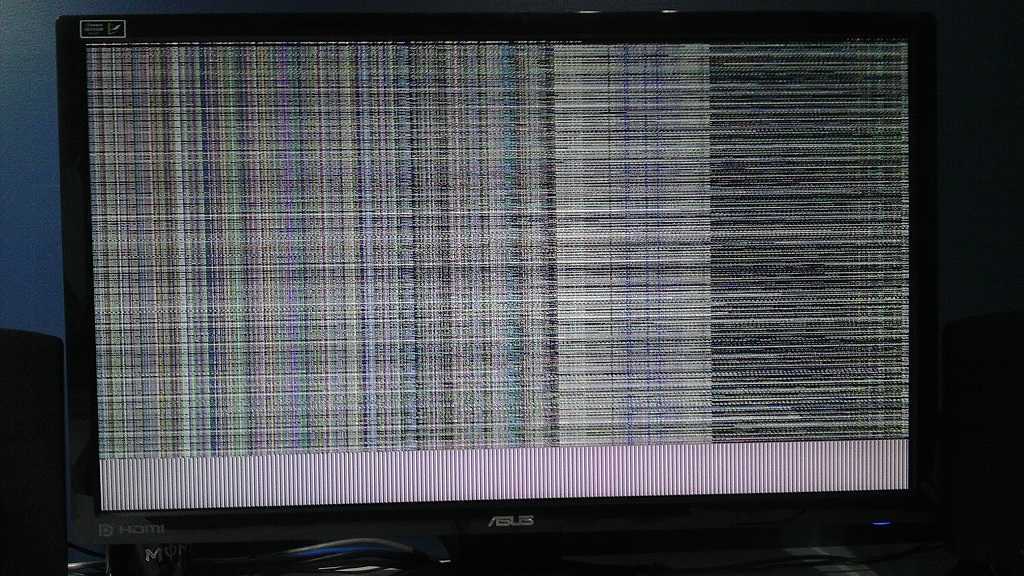

Неисправность T-CON платы, отвечающей за развертку изображения

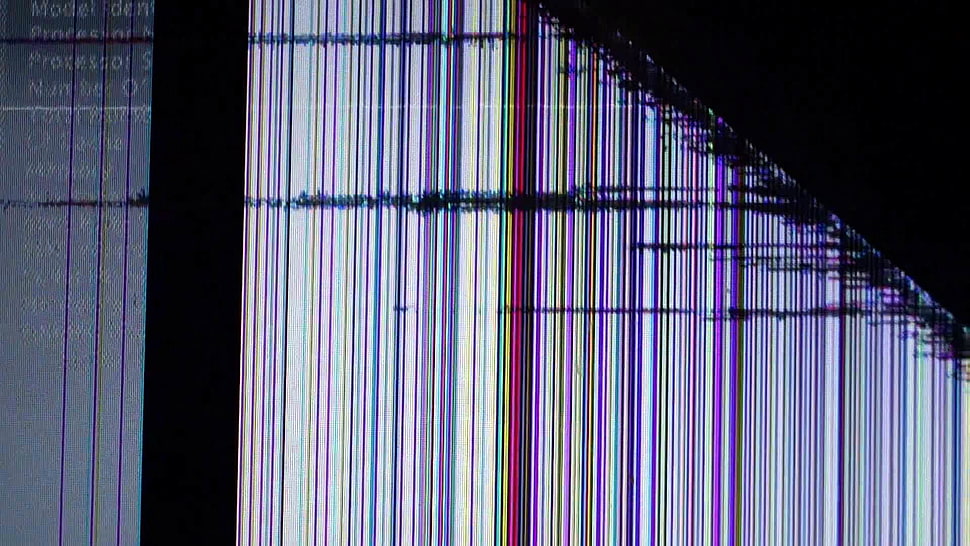

Дефекты матрицы экрана
Проблемы с блоком питания
Сбои в программном обеспечении телевизора

Методы устранения в современных моделях

Для ликвидации подушкообразных искажений в ЖК и LED телевизорах применяются следующие методы:

Обновление прошивки телевизора до последней версии
Замена неисправной T-CON платы
Ремонт или замена блока питания
Замена матрицы экрана (в крайних случаях)

В большинстве случаев ремонт современных телевизоров с подушкообразными искажениями требует обращения в специализированный сервисный центр.

Влияние подушкообразных искажений на качество изображения

Подушкообразные искажения растра могут существенно ухудшить качество изображения на экране телевизора. Основные негативные эффекты включают:

Нарушение геометрии объектов на экране
Искажение пропорций лиц и фигур людей
Ухудшение читаемости текста, особенно по краям экрана
Снижение точности при просмотре чертежей и схем
Общее ухудшение восприятия изображения зрителем

Степень влияния подушкообразных искажений на качество картинки зависит от их выраженности. Незначительные искажения могут быть практически незаметны, в то время как сильные деформации делают просмотр телевизора некомфортным.

Из опыта ремонта: неочевидные неисправности телевизоров

В статье автор приводит примеры встреченных в его практике реальных дефектов телевизоров и способов их устранения, а также делится опытом подхода к ремонту неизвестных или малоизвестных моделей телевизоров.

Aiwa TV-2102KE

Через несколько минут после включения телевизора начинал подергиваться растр, после чего он поджимался снизу

Неисправность была вызвана некачественной пайкой резистора R407 (рис. 1), причем, было заметно, что печатные проводники и участок платы в районе выводов резистора потемнели. После пропайки указанного резистора нормальная работа телевизора восстановилась.

Рис. 1

Clatronic CTV443 ST/VT

Телевизор включался, имелся растр с помехами и шумами, но изображения и звука не было ни на одном из каналов

Устранение неисправностей этой модели телевизора осложнялось еще и отсутствием ее электрической схемы, любых других сведений о ней и ПДУ (местное управление было представлено кнопками PR-/PR+, VOL-/VOL+).

По типу процессора управления (SAA5521PS/N3) и микросхемы памяти (ST24C08) было предположено, что ПДУ должен быть выполнен на микросхеме SAA3010. Это и подтвердилось после использования универсального пульта KONIG MM9802 с введенным кодом TV358. Но алгоритм настройки каналов оставался неизвестным.

В результате проб и ошибок был подобран пульт «Horizont RC6-5» и найден алгоритм настройки каналов (помогли инструкции фирмы HORIZONT).

Представляется полезным привести этот алгоритм:

1. Включают телевизор в рабочий режим.

2. Нажимают среднюю из группы пяти кнопок (условную) в меню ПДУ RC6-5 на время не менее 5 с до получения на экране телевизора изображения меню с цветными прямоугольниками в левом нижнем углу.

3. Нажимают синюю кнопку ПДУ

4. Снова нажимают условную кнопку меню (см. п. 2), после чего на экране появится изображение меню с алгоритмом настройки каналов.

5. Для выхода из режима настройки нажимают кнопку TV.

После настройки каналов в этом телевизоре выявились еще две неисправности:

— переменные резисторы модуля коррекции растра (рис. 2) не функционировали, из-за чего не были отрегулированы размер растра и «подушкообразные» искажения по горизонтали;

— не было звукового сопровождения при приеме сигнала с антенны (при воспроизведении с видеомагнитофона звук был и регулировался).

Рис. 2

Первая из этих неисправностей была устранена заменой расположенного на шасси дросселя L679 (он имел потемневшую обмотку и был заменен на два последовательно соединенных дросселя типа ДРТ-1-1 от телевизоров 3УСЦТ).

Вторая неисправность в сущности таковой и не являлась: данный телевизор просто не был рассчитан на прием в стандартах D/K. Пришлось доработать схему, как это показано на рис. 3. На вход (выв. 3) отечественной микросборки УПЧЗ-2 (ее можно снять с телевизора 3УСЦТ) был подан видеосигнал с неотфильтрованной ПЧЗ с выв. 7 микросхемы типа TDA8362A, а с выхода микросборки (выв. 7) аудиосигнал поступает через два конденсатора (0,47 мкФ) на выв. 3 и 5 выходного звукового процессора (TDA9860), расположенного в модуле обработки звуковых сигналов. Предварительно эти конденсаторы были отключены от микросхемы промежуточного процессора (TDA9840) того же модуля.

Рис. 3

LG CF-21D70X (шасси МС-64А)

Телевизор не переводился из дежурного в рабочий режим. В дежурном режиме индикаторный светодиод не светился

После отключения выходного каскада строчной развертки и подключения вместо него эквивалента в виде электролампы на напряжение 220 В и мощностью 40 Вт источник питания заработал, но на лампе оказалось напряжение +150 В вместо положенных +125 В.

Проверка элементов выявила неисправный электролитический конденсатор С824 (рис. 4), который был конструктивно установлен между ребрами (!) радиатора охлаждения микросхемы IC802 (STR-S5107). После его замены на конденсатор емкостью 10 мкФ и на напряжение 63 В нормальная работа телевизора была восстановлена. Вновь установленный конденсатор был отогнут в сторону от упомянутого выше радиатора.

Рис. 4

Philips 25PT4503/58 (шасси MD1. 2E AA)

Телевизор не включался

Проверка элементов выявила неисправный выходной транзистор 7421 строчной развертки (рис. 5). Первопричина неисправности заключалась в обрыве цепи строчных катушек ОС в области разъема (см. рис. 5). При устранении дефекта разъем ОС был изъят, а жгут от разъемов L19 и L25 был напрямую припаян к выводам ОС.

Транзистор 7421 типа BU1506DX был заменен на аналог (BU508A) с применением слюдяной прокладки и теплопроводящей пасты.

Рис. 5

Sharp 21H-SC (шасси Н)

Не было ни растра, ни звука

Напряжение на аноде кинескопа составляло около + 10 кВ, а напряжение с источника питания В+ (рис. 6) — около +50 В. Период импульсов запуска строчной развертки составлял около 40 мкс. После отключения выходного каскада строчной развертки и подключения эквивалента нагрузки (электролампа 220 В/40 Вт), напряжение В+ стало равным +1 В.

Неисправным оказался конденсатор С731, после замены которого нормальная работа телевизора была восстановлена.

Рис. 6

Sony KV-M1400K (шасси ВЕ-2А)

Отсутствовал растр. Звуковое сопровождение было нормальным

Из-за обрыва резистора R523 (рис. 7) отсутствовал первоначальный запуск узла строчной развертки, отчего не вырабатывалось напряжение питания видеопроцессора IC502 +8 В и, в свою очередь, микросхема не формировала импульсы запуска строчной развертки.

После замены указанного резистора появилось изображение, но на нем были видны «факелы» на вертикальных линиях изображения, направленные исключительно в правую сторону: темные на чернобелом изображении и цветные — на цветном.

Неисправным в этом случае оказался транзистор Q141 типа BF959, установленный между выходом тюнера и фильтром ПАВ. Омметр показал «утечку» между коллектором и эмиттером транзистора.

После замены транзистора на аналог типа 2SC2188 дефект был устранен.

Рис. 7

Sony KV-M1431K (шасси ВЕ-2А)

Телевизор настраивался только на некоторые каналы, изображение было черно-белым с сильными шумовыми помехами. Звук воспроизводился с сильными хрипами

При воспроизведении сигналов с видеовхода изображение и звук оказались без искажений. Причина дефекта заключалась в неисправности видеопроцессора IC502 типа TDA8304В — потребовалась замена этой микросхемы.

Thomson 55MT52CN (шасси ТХ91)

При работе телевизора внезапно на экране возникла шкала регулировки громкости, указатель которой смещался до нуля. Одновременно уменьшалась до нуля и громкость

«Прозвонка» цепей управления не выявила причины дефекта. Замена процессора управления типа ST9291J6B1/AEN также не привела к положительному результату.

Позднее было замечено, что в режиме регулировки параметров изображения во время указанной неисправности указатель на шкале яркости, насыщенности или контрастности также смещался к нулю, что сопровождалось уменьшением до минимума значения выбранного параметра.

Неисправность была вызвана результатом нерегулярного замыкания кнопки VOL-платы местного управления, хотя при «прозвонке» подобный дефект кнопки не обнаружился. Пришлось заменить эту кнопку.

Упомянутая выше замена процессора управления была осложнена тем, что оригинальная микросхема отсутствовала в продаже. Пришлось вместо него установить более распространенный процессор типа ST9291J6B1/MA. Однако после этой замены отсутствовало звуковое сопровождение при приеме с антенны (в режиме AV звук был). Дополнительный анализ выявил, что шасси ТХ91 имеет несколько вариантов исполнения канала звука:

— с микросхемами STV8224A2 и STV8225, при этом применяется процессор ST9291J6B1/MA;

— с микросхемой STV8224A2 и с модулем 4FM SOUND, при этом применяется процессор ST9291J6D1/AEN).

Для использования процессора ST9291J6B1/MA вместо ST9291J6B1/AEN необходимо отключить указанный модуль и установить дополнительно (рис. 8) параллельно включенные фильтры на 6,5 (D/K) и 5,5 (B/G) МГц между выв. 3 (CVBS OUT) и 8 (FM IN) микросхемы STV8224A (через конденсатор С171). При этом прием в стандарте L будет невозможен, но он в нашей стране и не используется. Отметим, что если предполагается использовать только вариант со стандартом D/K, то можно не устанавливать и фильтр на 5,5 МГц.

Рис. 8

Thomson 36MK10X (шасси ТХ91)

Телевизор не переводился из дежурного режима в рабочий

При отключении от напряжения В+ выходного каскада строчной развертки источник питания работал нормально (на эквиваленте нагрузки — электролампа 220 В/40 Вт).

Неисправным оказался выходной строчный трансформатор типа OREGA 40331-01 (или 20526790). Его замена на исправный или аналог HR8057 оказалась затруднительной ввиду отсутствия в продаже. Поэтому был установлен трансформатор BSC21-0525/TLF037-04 от телевизора «Hitachi-Fuyian HFS-1421». Выводы вновь установленного трансформатора были присоединены к выводам печатной платы в соответствии с приведенной таблицей.

Таблица

Номера выводов печатной платы	Номера выводов трансформатора	Обозначения выводов на печатной плате телевизора
1	3	В+
2	1	С
3	7	ABL
4, 5, 7	4	GND
6	6	+24V
8	8	HTR
9	2	+160V
10	5	+ 14V

В рамках данной доработки потребовалось также принять меры по нетрадиционному креплению трансформатора на плате.

О ремонте «таинственного незнакомца»

Зачастую в ремонт попадают совершенно неизвестные модели телевизоров, причем в наличии нет ни схемы, ни потребительской и сервисной инструкций.

К тому же именно в этом случае часто бывает утерян ПДУ. Основываясь на собственном опыте, хотелось бы поделиться им с читателями.

Если неисправность незаурядная, следует поискать «схемного двойника» такой модели (во многих случаях это возможно, так как многие бренды используют «начинку» своих телевизоров от одних и тех же сторонних производителей). Для этого прежде всего надо по возможности переписать типы всех микросхем, установленных на шасси модели, а также на встроенных платах, модулях, субмодулях (если таковые окажутся). Далее по справочной литературе ищут модель с таким же или очень близким набором микросхем. Если повезет, то можно найти схему искомой модели (желательно совпадение и позиционных номеров, но и без этого наличие схемы дает многое).

В менее благоприятном случае следует искать ближайших «двойников» отдельных узлов:источника питания, строчной и кадровой разверток и др. В некоторых случаях бывает достаточным найти документацию (DATASHEET) на конкретные элементы, чтобы по подобным описаниям разобраться в логике работы элементов и сделать выводы о их неисправности.

Для поиска оригинала ПДУ или его замены следует найти схемы моделей телевизоров с такими же микросхемами процессора управления и памяти.

Большое значение имеет также количество и назначение кнопок панели местного управления.

Помочь решению проблемы может использование универсальных ПДУ, например, KONIG MM9802, LOTOS и т.п.

Для моделей телевизоров с такими же или близкими микросхемами процессора управления и памяти необходимо отыскать инструкции по настройке и использовать их для вашей модели телевизора. То же самое надо попытаться сделать для вхождения в сервисный режим, если это необходимо для ремонта.

Автор: Геннадий Романов (г. Москва)

Источник: Ремонт и сервис

SONY неисправности | Секреты телемастера

Подборка неисправностей телевизоров марки SONY . Вся информация взята из открытых источников, регулярно пополняется и предназначена для специалистов, занимающихся ремонтом телевизоров, для облегчения поиска неисправностей.

*******

Полезные ссылки в тему:
* Книга из серии Ремонт, Выпуск 22
* Современные телевизоры, Устройство и ремонт, книга, выпуск 70
*

SONY 21 дюйм, довольно старый, модель не запомнил, видеопроцессор MC44002P. Пришел с дефектом «не включается». Поведение следующее: при нажатии на POWER ON, светодиод меняет цвет, однако строчная развертка не запускается, строчные импульсы на выходе видеопроца отсутствуют.
Поначалу подозрение пало на видеопроцессор, однако все оказалось гораздо банальнее: не хватало питания- при тщательной проверке выявилась целая куча кондеров с увеличенным ESR.

Sony 2540 после нескольких лет эксплуатации (обычно 2 года). Внешнее проявление
дефекта разнообразно: с прогревом пропадание усиления, цвета, изображения, подергивание
картинки, темный растр, серое поле, самопроизвольный переход в режим Stand by. Причиной
явился селектор каналов. Конструктивно СКВ выполнен так, что его внутренние экранные
перегородки являются одновременно токоведущими элементами схемы, подающими «землю»
некоторые точки печатной платы. Со временем места паек этих перегородок с печатью
разрушатся и возникает периодический неконтакт. Визуально определить дефект возможно с
помощью лупы. Учитывая то, что внешнее проявление дефекта совершенно сбивает столку,
выявить «болезнь» оказалось не просто.
Дополнение: примерно такой-же проблемою страдали и телеки SAMSUNG- в них внутренние перегородки в тюнере так-же служат проводниками для некоторых точек внутри.
Правда внешние проявления дефекта немного отличаются- чаще всего это выглядит так: при переключении телека на другой канал, OSD отображает информацию что канал переключился, однако продолжает показывать все та-же программа.

TV Sony выпуска 2000-2005 годов. После определенной наработке, ни с
того, ни с чего экран заливает одним из основных цветов . После чего срабатывает токовая
защита и TV уходит в дежурный режим. Суть дела: у хваленого кинескопа Тринитрон провисает
со временем нить накала и коротит на один из модуляторов. (Происходит это только в
разогретом состоянии)Выход очень прост- оторвать нить накала от земли. Работоспособность
полностью восстанавливается, качество картинки почти всегда удовлетворительное.
Дополнение: При дефекте у телевизоров SONY Trinitron связанного с провисанием и дальнейшем
замыканием нити накала на катод — советую:
Не торопитесь покупать новый телевизор. Достаточно изолировать накальную обмотку с нитью
накала от шасси, разрезав соответствующие дорожки на плате, или намотать отдельно
накальную обмотку на сердечнике ТВС.

SONY 25KV40. Если после включения STAN BY начинает мигать светодиод неоднократно,
нужно выключить питание, одновременно нажав — programm. После этого произвести
включение телевизора по сервисной документации.

SONY TV работает, но через некоторое время отключается и сразу включается. При
разборе неисправности обнаруживаем, что исчезает строчный импульс, подающийся с
процессора. Но не надо торопиться менять процессор, он здесь не причем. Надо поменять
кварц. Этот дефект встречается в моделях: KV-2192 M3/RM687 B KV-2565 MTJ/ RM-827 S и им
подобным с процессором CXA1213. Кварц 500 KHz.

SONY M2155 Неисправность: Нет цвета в системе ПАЛ (СЕКАМ идет нормально) Причина: непропай переменной емкости и кварца (емкость — менять, иначе будут повторы) по системе ПАЛ возле видеопроцессора.

Телевизор Sony KV-25t1r. При включении делает попытку включиться, затем моргает
диод 6 раз. При внимательном осмотре платы обнаружен непропай ic 500 (STV 9379 кадровая
развертка). После устранения дефекта все работает. Разрушения пайки являются следствием
неудачного способа крепления платы. Плата, содержащая массивные элементы, имеющая
формат примерно 2/3, закреплена в линию по обеим меньшим сторонам.

Sony kv-2182m9 — растр сжат с боков на 5-10см и слегка растянут по вертикали. ТДКС
свистит предсмертным свистом. Напряжение питания на строчную развертку сразу после
включения 115в,но через 1-2 минуты снижается до 80-85в. Дефект : конденсатор С614, через
который импульсы обр. хода подаются на блок питания со стр. развертки.

SONY KV-14M1K\ KV-21T1R Растр еле виден и сжат по горизонтали примерно в два раза. Напряжения с блока питания в норме, вторичные с ТДКС в пределах допустимого. Анодное — заметно ниже нормального. Частота импульсов запуска строчной развёртки вдвое! выше номинальной. Выходной транзистор перегревается и пробивается через несколько минут. Виновницей сего оказалась микросхема
памяти 24С02 и 24С04. После замены на чистую работоспособность восстановилась.

В телевизоре SONY KV-M2100k сильно выраженные подушкообразные искажения растра.
Причина оказалась в потере емкости конденсатора C806 0.047мкФ\250В. Заметьте! — не
электролит. Стоит в строчной развертке впритык к радиатору силового транзистора.

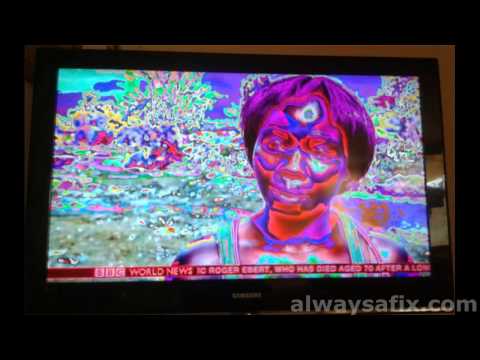

SONY KV-21M3K. Дефект: изображение представляет из себя цветной негатив (нет
яркостного сигнала). Попытка владельца устранить дефект заменой ИМС видеопроцессора
MC44002P и линии задержки MC44140P успехом не увенчалась. А дефект оказался прост —
сбой в прошивке памяти ST24C04. После перепрошивки нормальная работа аппарата
восстановилась.

SONY KV-29 При включении телевизора блок питания переходит в защиту и пытается
запуститься. При отключении питания +135 v. на строчную развертку БП запускается и +135 v.
в норме. При проверке строчный транзистор и диоды по вторичным цепям SPLIT (строчного
трансформатора) и сам трансформатор в норме. При дальнейшей проверки оказалось, что
конденсатор С822 22.0 х 250v замкнут накоротко.

Sony KV-21M1 Неисправность: при включении тв. есть звук но нет изображения, хотя есть
высокое напряжение и есть накал. Все напряжения во вторичных цепях блока питания и
строчника в норме. Никакой индикации шкал на экране нет. Проблема оказалась в микросхеме памяти 24С02.

Sony KV-21M1K(шасси BE-4A).Неисправность проявлялась следующим образом: картинка
сжата по горизонтали, занимает примерно половину ширины экрана, подушкообразные
искажения, само изображение слабоконтрастное и искажено, яркость занижена. Меню не
вызывается. Выходной транзистор строчной развертки сильно греется. Напряжения блока
питания — в норме, напряжения с выходов ТДКС — занижены. Подозрения пали на сам ТДКС, но
при более тщательной проверке было установлено, что частота строчных запускающих
импульсов, поступающих с ИМС MC44002P на строчную развертку, оказалась завышенной в
два раза и составляла 31250 Гц. После замены ИМС памяти ST24С02 (предварительно
прошитой) неисправность исчезла.

SONY KV-2135 M3. (chassis F21G-A). На экране слабо светящаяся вертикальная полоса
шириной несколько сантиметров. Обследование выявило пониженное до 6В напряжение
питания микросхемы CXA1213BS. Пониженным оказалось и напряжение на входе
стабилизатора 7809 -микросхеме IC851( было 8В, по схеме должно быть 15 В). Тщательная
проверка при выключенном телевизоре цепи формирования этого напряжения — от вывода 9
ТДКС до входа IC851- не выявила никаких дефектных элементов. При подаче от внешнего
стабилизированного источника питания 15В на анод диода выпрямителя (при отключенной
обмотке ТДКС) телевизор нормально работал. При этом ТДКС на эквиваленте нагрузки по
этому выводу выдавал требуемые 400 мА. Причина оказалась в резисторе R809 6.8 Ом*2Вт
(установлен перед входом IC851). Непонятно, какие процессы происходили в нем, но при
прохождении постоянного тока от внешнего источника питания его сопротивление было в
норме, а при работе от ТДКС, наверное, из-за наличия высокочастотной пульсирующей
составляющей, его сопротивление возрастало. После замены этого резистора на MЛТ-2
работоспособность телевизора восстановилась.

SONY KV2155 Дефект — «сечка» на изображении, похоже на дохлый сплит-
трансформатор, стрекочет блок питания. Устранение: паять землю радиатора в блоке питания.

РемонтТВ поиск несправностей

Содержание:
• Телевизор не хочет включаться совсем
• В телевизоре нет звука
• Экран телевизора ничего не показывает

• Картинка телевизора искажена
• Прочие неисправности телевизора

Почему не работает телевизор

Причины неисправности телевизора встречаются как тривиальные, так и достаточно запутанные. В любом случае с чего-то начать стоит. И так начнем рассматривать возможные варианты в ситуациях неисправностей телевизора.

Если телевизор не хочет включаться совсем

Когда телевизор не включается, то неисправен блок питания. Разумеется, перед ремонтом нужно прозвонить шнур и определить наличие напряжения в розетке, но по большому счету придется лезть внутрь почти наверняка.
Блок питания телевизора рассчитан на получение множества номиналов напряжений, формируемых вторичными обмотками трансформатора. Малые размеры сердечника указывают на то, что блок питания импульсный.
Для телевизоров имеются специальные микросхемы генераторов импульсов и ключей, на которых можно реализовать принципиальную схему.

Как именно обращаться с блоком питания? Нужно достать по возможности электрическую схему. Где? Например, здесь: http://telemaster.ru/shema/. Даже если не видно марок телевизоров, просто посмотрите, на какой микросхеме блок питания построен. По секрету сказать, все эти названия вовсе не бренды, а маркировка электронных сборок. Оно и проще, с платой на руках можно отыскать то, что нужно. Если заданное название отсутствует, не вешайте нос, первым делом через Яндекс-поиск необходимо поискать аналоги (а заодно и схему на другом сайте). Наверняка что-нибудь да найдется.
По раздобытой схеме можно начинать ремонт. Многие недооценивают эти «бумажки», но только те, кто не пробовал все начертить самостоятельно от руки или в какой-нибудь программе.

По схеме сразу понятно, куда лезть с тестером, где и какие будут напряжения.
Полезно также раздобыть так называемые Data Sheet (технические характеристики) для каждой микросхемы, поскольку иностранцы (в отличие от наших производителей) частенько снабжают свои, даже дешевые, изделия подробной документацией.
Сами блоки питания импульсные. Петля размагничивания (часто с позистором) обычно ставится только на кинескопы и только на цветные. Теневая маска из стали намагничивается и начинает отклонять электроны. В результате картинка становится совсем не тем, чем должна быть. Позистор же обеспечивает уменьшение амплитуды размагничивающего поля со временем. Дело в том, что сопротивление этого элемента со временем от нагрева растет. В результате картинка на экране остается четкой.
Кстати, если предохранитель постоянно вылетает, то во многих телевизорах с электронно-лучевой трубкой дело именно в позисторе и петле размагничивания по периметру кинескопа. Попробуйте при выключенном питании снять провод вокруг экрана (с внутренней стороны корпуса).

Если телевизор начала работать, то неисправен именно позистор.

В остальном следует двигаться по схеме от входа к выходу:
• Фильтр гармоник из индуктивностей, емкостей резисторов.
• Диодный мост.
• Генератор импульсов высокой частоты.
• Силовой ключ с радиатором.
• Трансформатор.
• Выпрямительные диоды.
• Выходной фильтр.

Кроме того часто в блоках питания используются защитные элементы, наподобие варисторов, которые резко понижают свое сопротивление при повышении напряжения, замыкая ток на землю.

Если в телевизоре нет звука

Можно сказать сразу, если изображение есть, то поломка закралась не ранее блока детекторов, где звук преобразуется на вторую промежуточную частоту. В противном случае не было бы и изображения (картинки). Есть мизерный вариант, что звук был обрезан фильтрами до этого, но вероятность такого исхода можно считать почти нулевой. Если не работает звук в телевизоре, корень зла кроется чаще всего в настройках.

Например, если через HDMI от домашнего кинотеатра встроенные динамики оживают, то усилитель низкой частоты работоспособен. А причина поломки кроется либо в поломке детектора звука, либо одного из режекторных фильтров, либо неправильной работе микропроцессора.
Таким образом, поиск неисправности начинается с настроек и плавно переходит на детекторы и фильтры. Полезно пощелкать каналы с разных станций вещания. Если звук хотя бы где-то есть, то поломка в фильтрах.

Нет звука, изображение есть. Вариант поиска для ТВ типа 3УСЦТ
Начинаем поиск неисправности с прозвонки динамиков. После проверяем качество пайки проводов к динамикам. Далее идём по проводам к звуковому разъёму на плате телевизора. Далее от этого разъёма идём по дорожкам к звуковой микросхеме.

На пути по дорожкам к выводам этой звуковой микросхемы стоят электролитические конденсаторы большой ёмкости, их надо проверить на пробой и на высыхание тестером, или подставкой в параллель к контактам старого припаянного, нового электролита примерно с такой же ёмкостью.

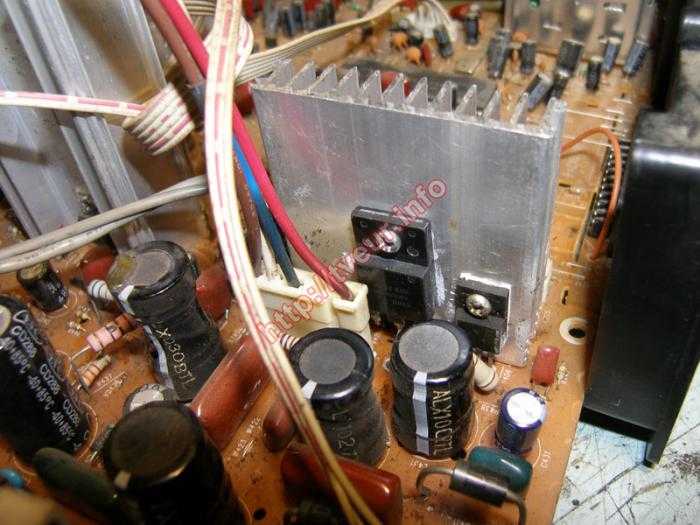

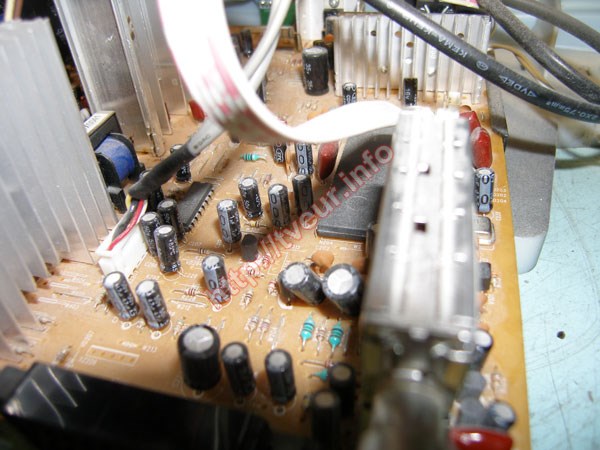

Звуковая микросхема на радиаторе нуждается в осмотре на наличие кольцевых микротрещин в местах пайки. Пробегаем тестером по всем контактам звуковой микросхемы в поисках напряжения питания на выводах.
Если напряжения на выводах микросхемы нет, проверяем выходную часть блока питания и дорожки идущие от блока питания к звуковой микросхеме.

Экран телевизора ничего не показывает

Когда не работает экран телевизора (не светится экран, нет растра), а звук есть, тогда проблема чаще всего находится после блока детекторов и режекторных фильтров. В противном случае не было бы и звука.
Возможны причины:
1. Отсутствует накал кинескопа, либо ускоряющее или высокое напряжение.
2. Обрыв в цепи подачи напряжения накала кинескопа.
3. Не работает выходной каскад строчной развертки из-за отсутствия либо питающего напряжения, либо импульсов запуска.

Если накал кинескопа, ускоряющее и высокое напряжение в норме тогда рассматриваем следующие варианты.
1. Кинескоп заперт: в канал обработки ПЦТС (модуль цветности) не поступают напряжения регулировки контрастности или яркости изображения.
2. Неисправен сам ПЦТС, отсутствуют стробирующие импульсы, либо вместо кадровых гасящих импульсов поступает постоянное напряжение.
3. Возможна неисправность микросхемы видеопроцессора или занижено его питающее напряжение.
Когда изображения нет, но экран светится (есть растр) — проверить исправность тюнера, радиоканала, и видеопроцессора.

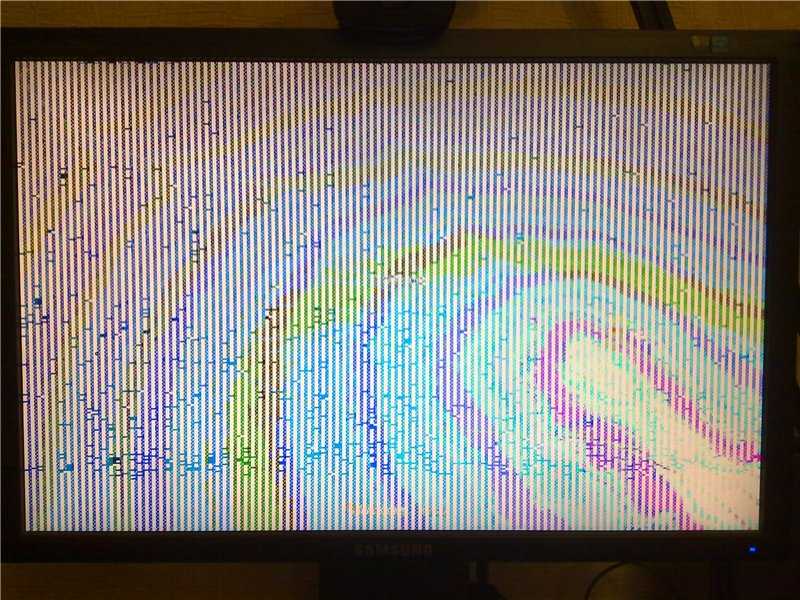

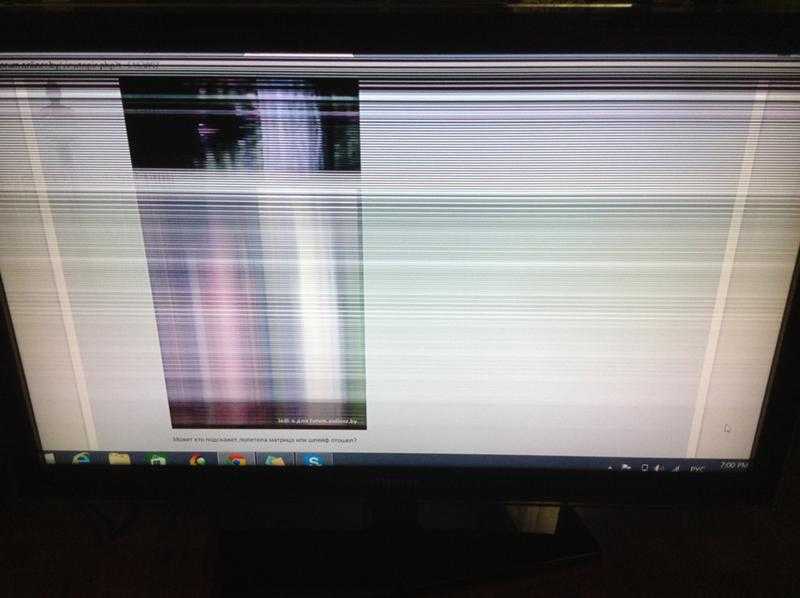

Картинка телевизора искажена

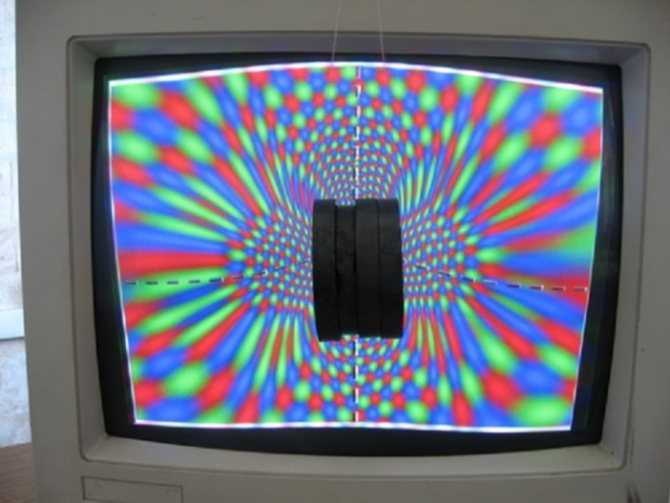

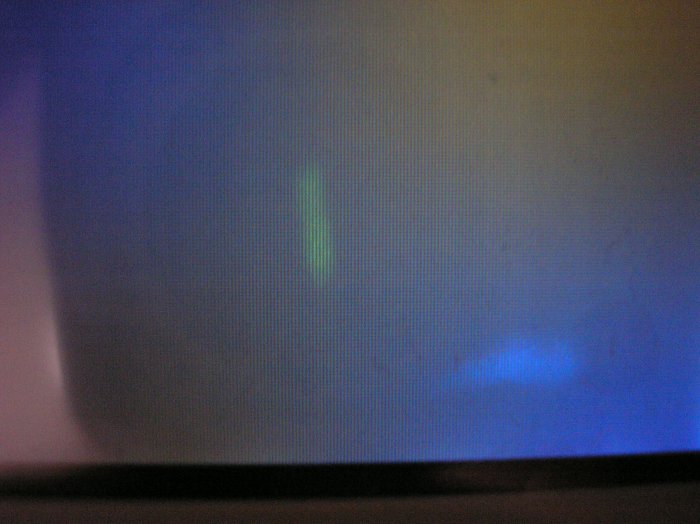

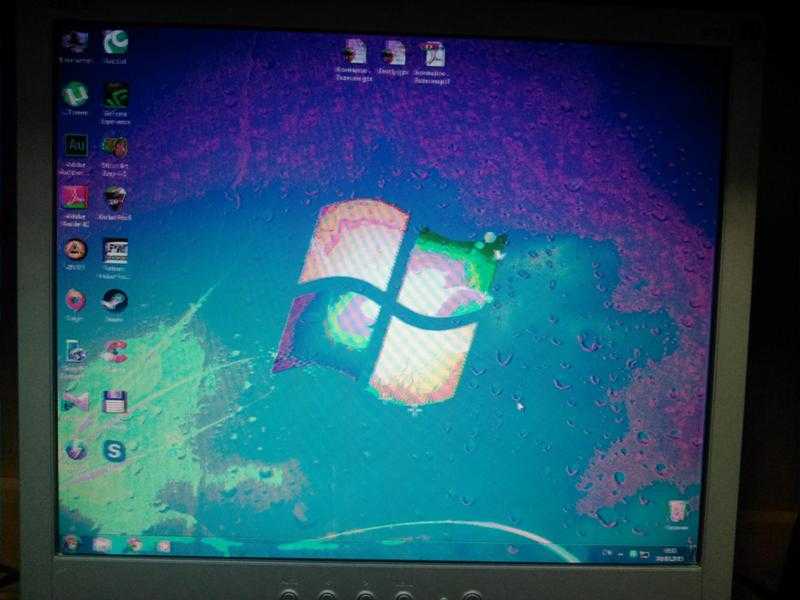

На экране телевизора наблюдаются разноцветные пятна, внешне это выглядит так, как показано на рис.1. Причину неисправности нужно искать в системе размагничивания кинескопа (цепь петли, целостность позистора).

Рис.1 — Намагниченность кинескопа

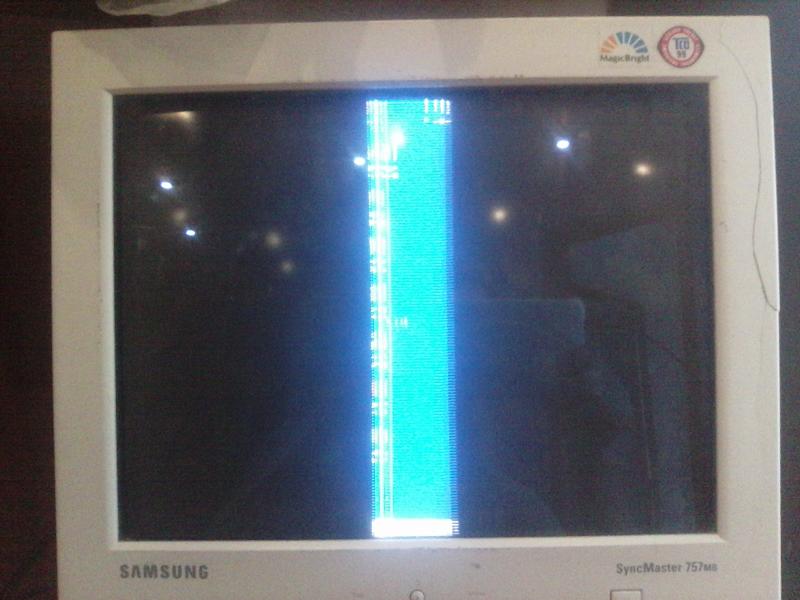

На экране телевизора наблюдается вертикальная полоса ( рис.1). Причину неисправности нужно искать по цепи строчного отклонения.

Рис.2 — Вертикальная полоса на экране

1. В блоке строчной развёртки есть неисправность цепей коррекции строчной развертки или трансформатора строчной развертки.
2. Если строчная развёртка при этом работает ( свечение говорит о том, что высокое напряжение на аквадаге и накал присутствуют), надо внимательно просмотреть пайки разъемов ОС и элементов в этой цепи. К сожалению определить дефект не сняв ОС довольно затруднительно.
На рис. 3 показан вариант возможного пробоя обмотки ОС.

Рис.3 — Пробой отклоняющей системы

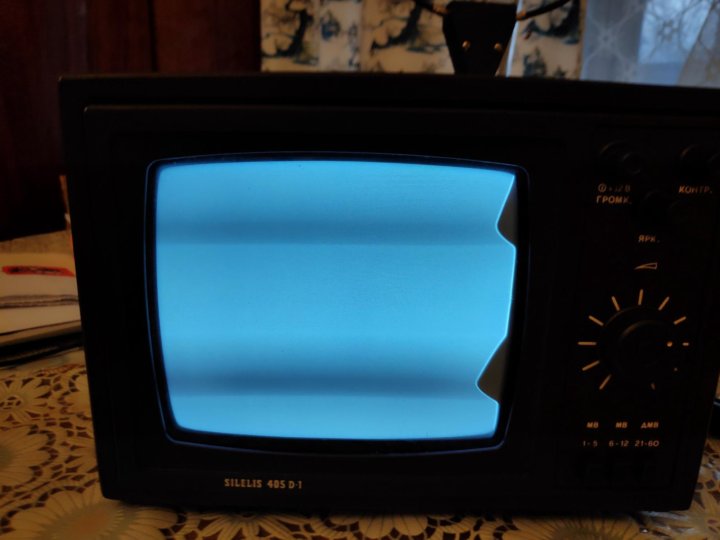

При пробое ОС, по внешним признакам это может отображаться как сильно зауженное изображение (как по вертикали так и по горизонтали), перегрев выходных цепей строчной или кадровой развертки, срабатывание защиты. При замене ОС необходимо обратить внимание на характеристики кинескопа: угол отклонения и диаметр горловины.
Следует также иметь ввиду что замена отклоняющей системы всегда требует регулировок: необходимость установки частоты цвета и геометрии при помощи сервисного режима.

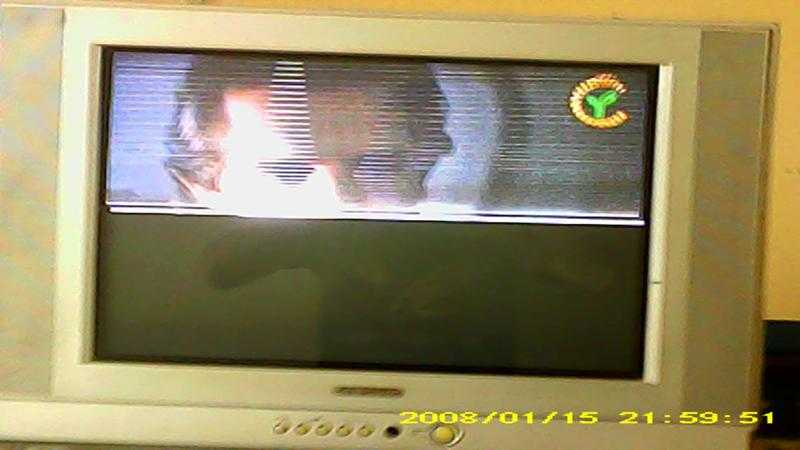

На экране вместо изображения горизонтальная полоса. Внешне это выглядит так, как показано на рис.4.

Рис.4 — Горизонтальная полоса на экране

Неисправна кадровая развертка. Дефект может и не наблюдаться (срабатывает защита от прожига кинескопа- уменьшается яркость луча). Рекомендуется небольшое добавления ускоряющего напряжения на ТДКС (регулятор SCREEN) Проверяем кадровую микросхему: наличие питания, качество пайки.
Возможно неисправна и сама микросхема выходного каскада кадровой развертки.
Если питание в норме и замена самой микросхемы неисправность не устранила, то осциллографом проверяем наличие импульсов с задающего генератора и импульсов на выходе. Если сигнал на выходе присутствует- возможно неисправна отклоняющая система.
В некоторых случаях проблема решается обновлением прошивки.

Если на экране вместо изображения наблюдается такая картинка, как на рисунке 5, готовьтесь к большим затратам.

Рис.5 — Отрыв маски кинескопа

Обычно такой дефект изображения говорит о том, что оторвалась маска кинескома. Это встречается после механического воздействия: удары, падения. К сожалению в данном случае «медицина бессильна»…. Только кинескоп под замену…

На рисунке 6 показано искажение экрана называемое подушкообразное.

Рис.6 — Подушкообразное искажение

В этом случае нарушена работа цепи коррекции растра в строчной развертке.

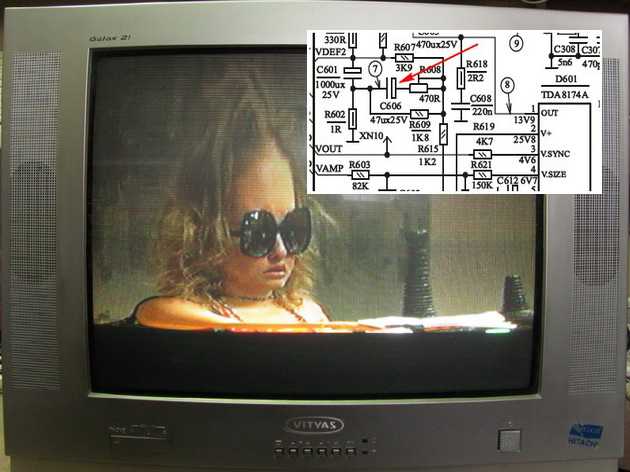

Если вместо изображения, на экране наблюдается икажение как показано на рисунке 7 — немедленно выключайте телевизор.

Рис.7 — Уход изображения за пределы растра

Виновата кадровая развертка.
Дефект может наблюдаться в моделях где применено двухполярное питание выходного каскада кадровой развертки. При отсутствии одного из питающих напряжений (+ или -) луч может «завернуть» за пределы растра.
Дефект довольно опасный! «Завернутый» луч может обрезать горловину кинескопа.

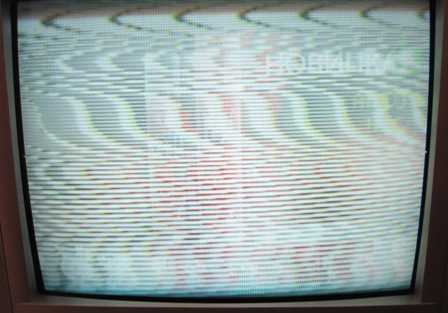

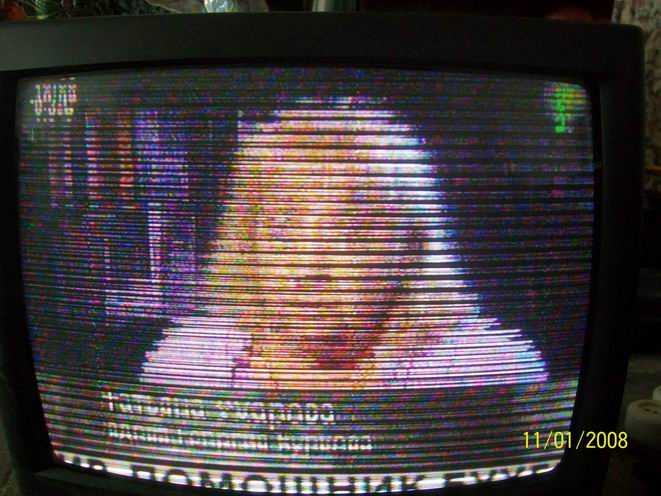

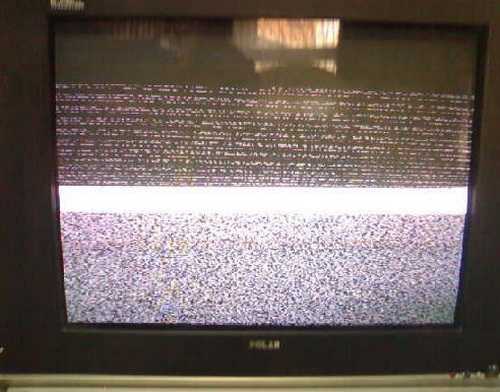

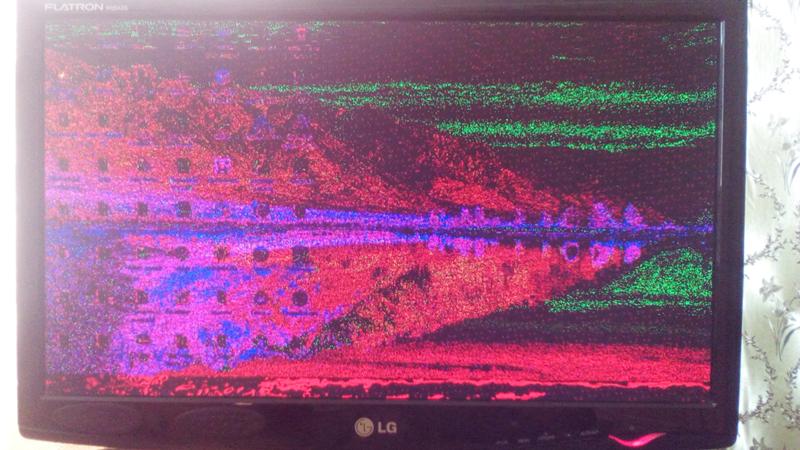

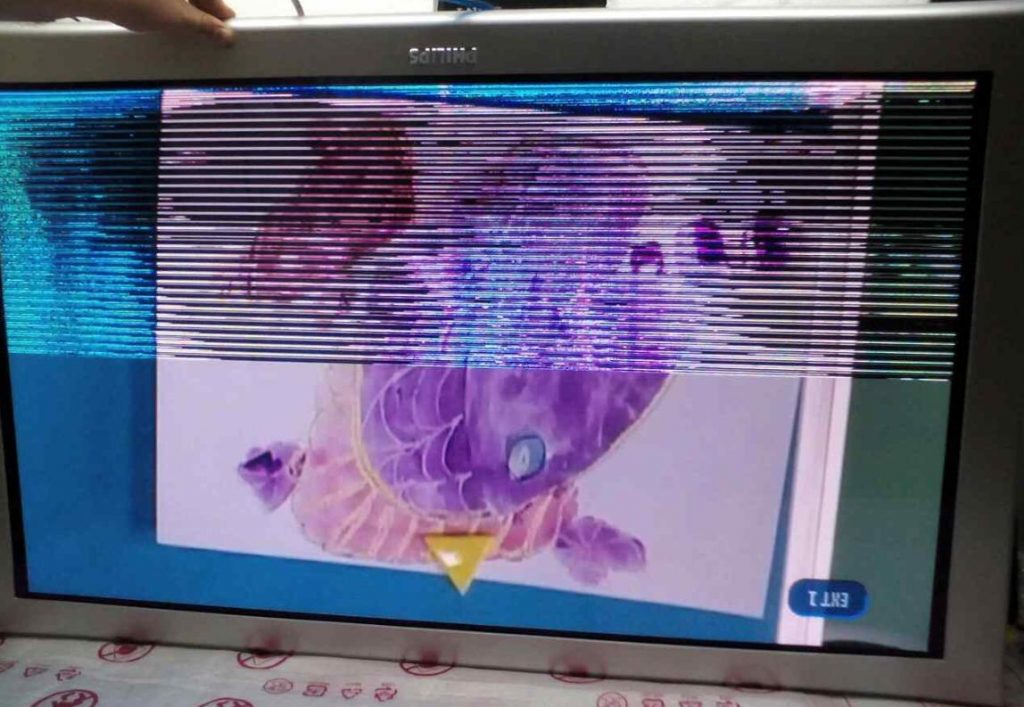

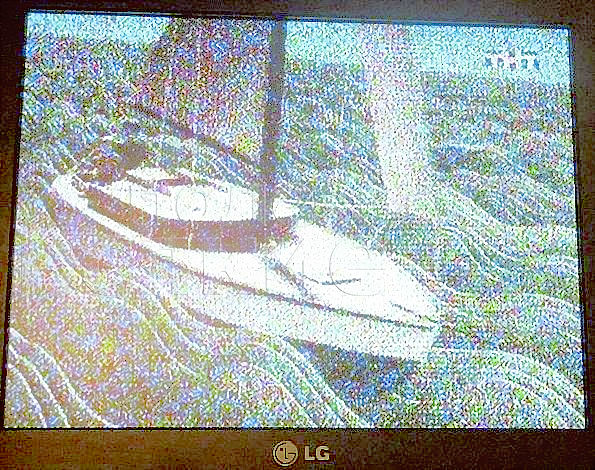

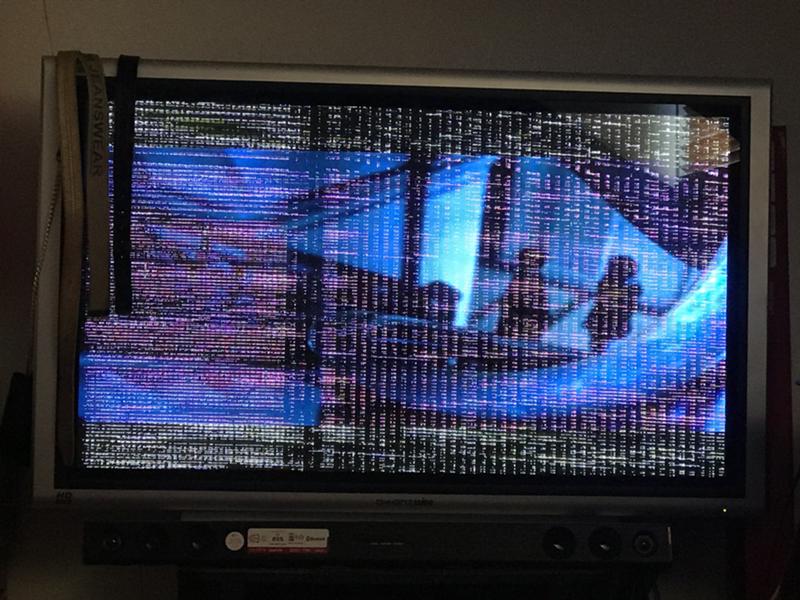

На экране наблюдается изображение с сильными помехами (рис.8).

Рис.8 — Сильные помехи на изображении

Сильные помехи на изображении обычно сопровождаются перегревом микросхемы кадровой развертки. В данной ситуации дефект чаще всего вызван нарушением эквивалента нагрузки выходного каскада кадровой развертки.

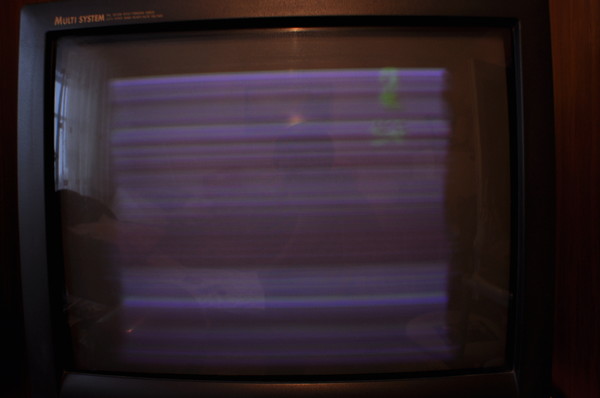

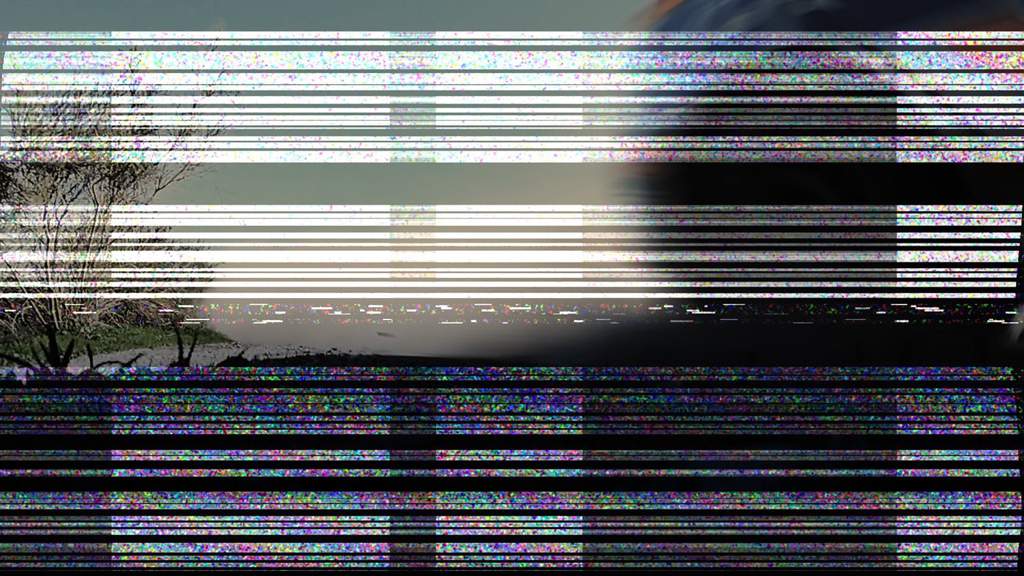

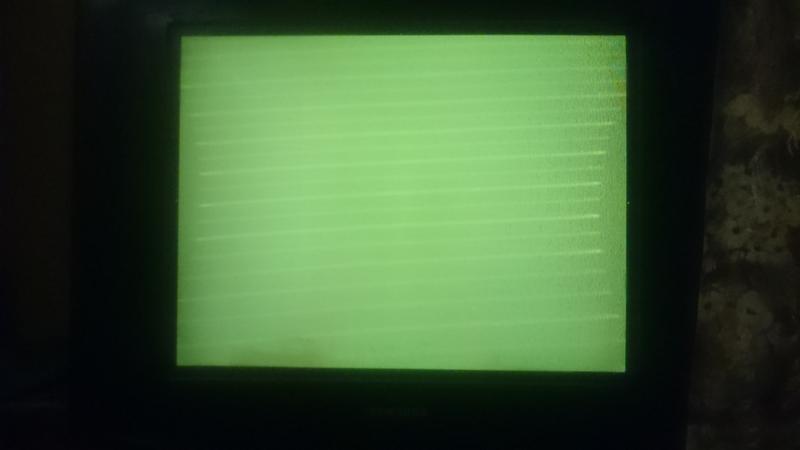

На изображении видны тонкие полоски в верхней части экрана, как вариант это покано на рисунке 9.

Рис.9 — Тонкие полоски в верхней части экрана

Неисправность в кадровой развертке. Отсутствует гашение обратного хода кадровой развертки. В большинстве случаев дефект возникает из-за неисправности конденсатора обратного хода. Опасен тем, что вызывает перегрев кадровой микросхемы.

Прочие неисправности телевизора

Изображение меньше размера экрана, заворот изображения, бегущие кадры — проблемы в кадровой развертке.
Отсутствие или заливка одним из цветов — неисправен видеопроцессор или видеоусилитель.
Шум на экране — тюнер или телевизионная антенна.
Наконец, если не работает пульт от телевизора, то, в первую очередь, проверяются батарейки. Во вторую очередь, бывают виноваты кнопки. Внутри пульта стоит лишь только передатчик, который кодирует нажатие клавиш. Ломаться особо нечему.
В редких случаях ломается приемник на телевизоре. Чаще всего излучение инфракрасное, поэтому не проходит сквозь предметы. Попробуйте почистить стекла, прикрывающие датчик и излучатель.
Когда не работают кнопки на телевизоре, причина обычно в том, что сгорела одна из них. Что касается сенсорных панелей, то они горят от перепадов напряжения.

Эксплуатируйте оборудование бережно, и не будет возникать вопрос, почему не работает телевизор. Некоторых могут интересовать углубленные технические подробности, но они специфичны для каждой модели телевизора.
В этой статье даны лишь общие рекомендации.

Вам понравилась страница?
Поделитесь с другом через соц. сеть:

Russian Hamradio — Из практики ремонта телевизоров.

Приводим характерные неисправности телевизоров, выявленные при ремонте их на протяжении длительного времени. Надеемся, что приведенная информация послужит вам надежной рекомендацией при их ремонте.

Funai MK10

При подключении телевизора к сети он находится в дежурном режиме, источник питания работает нормально (все выходные напряжения в норме). При попытке включения телевизора в рабочий режим он сразу же переключается обратно в дежурный. После нескольких попыток аппарат может включиться, но работает только до повторного переключения в дежурный режим

Причина этой неисправности — в оптроне, установленном в цепи обратной связи источника питания (цепь гальванической развязки между первичными и вторичными цепями). Дело в том, что из-за медленного нарастания напряжения 9В не успевает запуститься строчная развертка за время, отведенное процессором управления, и он дает команду на аварийное отключение источника. Через некоторое время, из-за ухудшения электрических параметров оптрона, источник питания перестает запускаться.

Panasonic TC-21S (шасси Z-5)

Телевизор не включается, из источника питания раздается высокочастотный свист

Наиболее вероятная причина этого дефекта — пробой стабилитрона D835 в источнике питания. Вначале необходимо выпаять стабилитрон D835, отключить шину питания от микросхемы УМЗЧ (вывод 9 IС251, AN5265) и подключить вольтметр к точке подключения катода стабилитрона D835.

Если напряжение в данной точке больше 50В, необходимо заменить конденсатор С805 и проверить транзисторы Q802, Q805. Необходимо отметить, что транзистор Q802 (2SC3940AR) лучше проверить заменой (возможный аналог этого транзистора — 2SС2236).

Для этой модели также характерно неуверенное (не с первого раза) включение телевизора в рабочий режим из-за обгорания контактов реле в источнике питания.

Aiwa 1400KN

При подключении к сети телевизор находится в дежурном режиме, но при попытке включения он сразу же переключается обратно в дежурный режим

Высокое напряжение в момент включения телевизора появляется и сразу же пропадает (слышен характерный треск). Импульсы запуска на базе выходного строчного транзистора присутствуют.

Проблема оказалась в резисторе R808 (0,86 Ом), установленном в цепи 135В. При подаче питания он обрывался, а при выключении восстанавливался, что сильно затруднило локализацию дефекта.

Horizont CTV-655

Телевизор не работал по причине неисправности ТДКС. После его замены появилось экранное меню, но отсутствует изображение

Напряжения регулировки яркости, контрастности и насыщенности на выводах 16, 17 и 26 микросхемы TDA8362А практически равны нулю. После отключения печатных проводников от этих выводов микросхемы напряжения появляются. Причина оказалась вызвана в заниженном уровне стробирующего сигнала SSC по причине неисправности остальных микросхем (ILA4661 и ILA9395), использующих этот сигнал. Это — характерная особенность микросхемы TDA8362А (блокировка регулирующих выходов при отсутствии сигнала SSC).

Daewoo 20Q2M (шасси CP-370)

Негативное изображение

Причина дефекта — в утечке диода D503, стоящего в цепи транзистора Q504.

Orion 20AR

Нет цвета при приеме передач в системе цветности SECAM, а в PAL изображение остается цветным даже при установке минимальной насыщенности

Причина оказалась в паразитной проводимости между печатными проводниками, идущими к выводам 7 (насыщенность) и 11 (система цвета) видеопроцессора TA8659AN. Она возникла из-за электролита, вытекшего из конденсатора 1 мкФ/50В (подключен к выводу 6 микросхемы TA8659AN).

Неисправность может проявляться и в самопроизвольном изменении насыщенности, особенно заметном в SECAM.

РЕКОРД 51ТЦ 5177

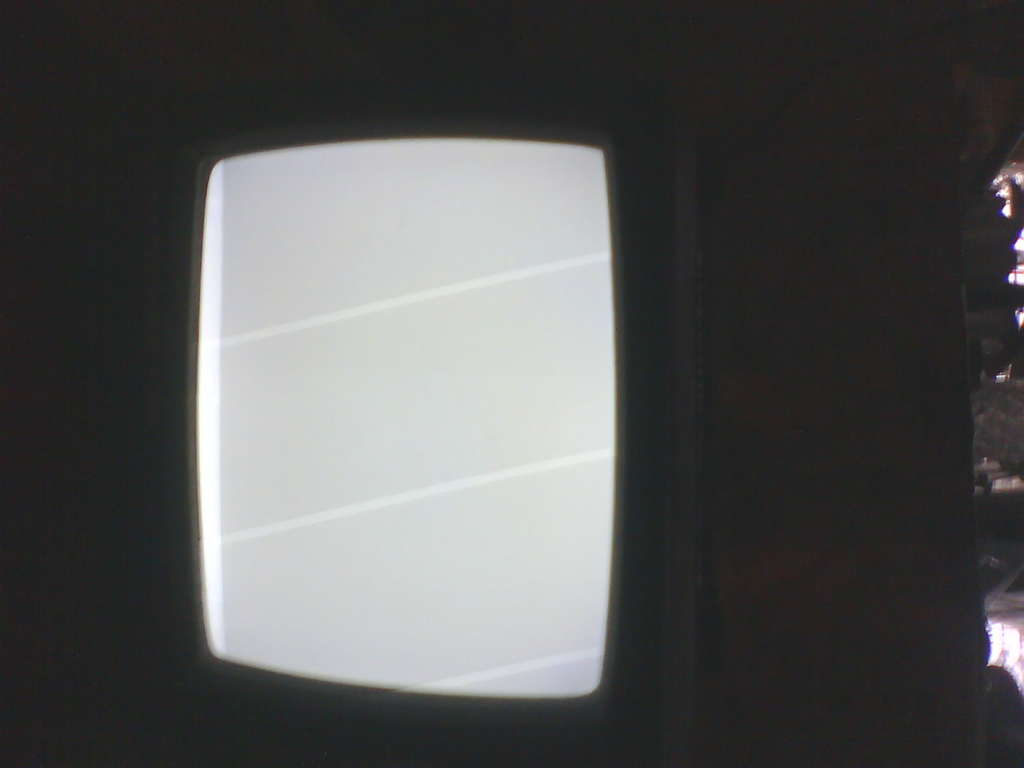

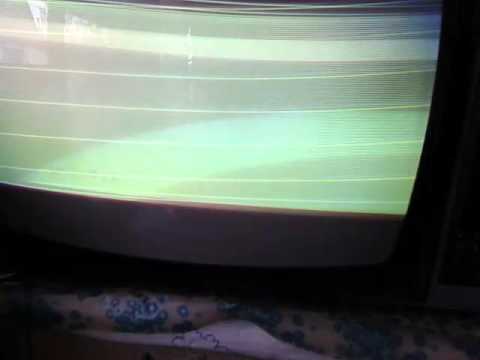

Периодически вместо изображения появляется яркий растр с линиями обратного хода

Проверка шины напряжения 190В (питание видеоусилителя) и замена видеоусилителя TDA6103Q и фильтрующих конденсаторов на шине 190 В не принесли результата. Оказался неисправным (периодический обрыв) резистор R221 (220 кОм), подключенный к выводу 5 микросхемы TDA6103Q.

Horizont CTV 655

Телевизор не включается после грозы

Был заменен микроконтроллер РСА 84С641/068, ТДКС, микросхемы ЭСППЗУ и TDA8362A. Телевизор не включается кнопкой с передней панели, хотя импульсы опроса кнопок на матрице присутствуют. С ПДУ телевизор включается, но на экране — серый растр, отсутствует экранное меню и нет реакции на ПДУ и на клавиатуру. Неисправность вызвана утечкой диода VD408 в цепи вывода 20 микроконтроллера. Диод был выявлен только после выпаивания из платы.

Nesco 21

Телевизор не включается

Вышел из строя транзистор в выходном каскаде строчной развертки. После его замены телевизор некоторое время работает, а затем снова выключается по той же причине. Замечено, что со временем повышается напряжение питания строчной развертки. Оказалась неисправной микросхема STR 59041 в источнике питания.

Необходимо отметить, что в телевизорах этой модели встречаются некачественные платы кинескопа, что проявляется в дефектах фокусировки.

Philips 20GX

При попытке включения телевизора на передней панели начинает мигать светодиод

Проблема заключается в некачественной пайке, а иногда и в неисправности транзистора 7219, на котором реализован параметрический стабилизатор напряжения 8В. Для повышения надежности этого узла оригинальный транзистор лучше заменить на отечественный типа КТ829.

ВИТЯЗЬ (6-го поколения, видеопроцессор TDA 8362)

При приеме передач в системе цветности SECAM в правой части экрана (5-10 см от края) изображение черно-белое. В системе цветности PAL изображение цветное

Амплитуда импульсов SSC занижена и искажена. Причина дефекта связана с увеличением сопротивления резистора (номинал — 100 кОм), установленного в цепи СИОХ.

Akai 2107

При включении телевизора перегорает резистор R424

Неисправен (потерял изоляционные свойства) разъем подключения кинескопа. После замены разъема необходимо проверить (заменой) стабилитрон ZD301 (5,1 В) и диод D313 на короткое замыкание или обрыв.

При увеличении громкости телевизор переключается в дежурный режим

Причина дефекта — утечка конденсатора С914 (2200 мкФ/25В).

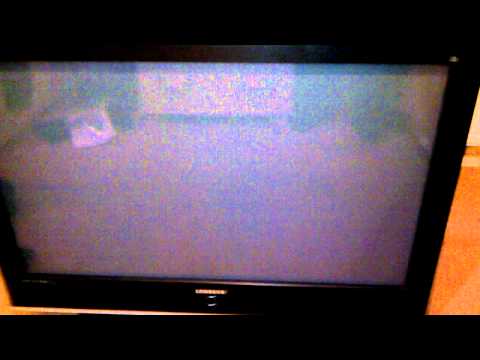

Растр отсутствует или едва просматривается

Напряжение питания строчной развертки занижено до 60…70В. Если подключить к источнику питания в качестве нагрузки лампу накаливания 220В/60 Вт, напряжение на выходе канала 115В приходит в норму.

Причина неисправности — дефект одного из диодов сетевого выпрямителя. Также неоднократно были замечены пробои керамических конденсаторов, шунтирующих диоды моста.

Hitachi SMT 2130

При подключении телевизора к сети загорается и тут же гаснет светодиод на передней панели. Источник питания не работает (его выходные напряжения равны нулю). Если в момент свечения светодиода переключить телевизор в дежурный режим с помощью ПДУ, то источник питания переключается в дежурный режим (есть индикация). При попытке включения рабочего режима источник питания снова отключается

Неисправен конденсатор С910 4,7 мкФ в цепи микросборки СР901 (в источнике питания), определяющий время срабатывания токовой защиты.

Philips 25PT (шасси L6.2)

В рабочем режиме телевизор работает нормально, но при переключении в дежурный строчная развертка самовозбуждается с частотой около 1 Гц

Неисправность проявилась после замены строчного транзистора. Очевидно, схема критична к его параметрам. Были опробованы три транзистора из одной партии, но самовозбуждения устранить не удалось. Устранить данную неисправность удалось, включением дросселя типа ДРТ-1 (от отечественных телевизоров 3УСЦТ) последовательно с дросселем с позиционным номером 5424.

Brocsonic CTVG-5472

Телевизор включается после многократного нажатия кнопки Standby

В данном случае оказался неисправен конденсатор (4,7 мкФ 50В), установленный в цепи базы ключевого транзистора источника питания (транзистор в составе микросхемы STR 5412).

Aiwa 2002

Самопроизвольное пропадание изображения или появление полос (помех) на изображении

Эти проблемы связаны с нарушениями в работе блока обработки видеосигнала. Рекомендуется не заниматься глобальной пропайкой микросхем и других элементов на этой плате, что чаще всего не приносит желаемого результата, а соединить навесными перемычками выводы питания 5В всех микросхем на этой плате между собой.

Отсутствует цвет в системе цветности SECAM

Проверяют наличие напряжения 5В на выводе 40 IC706.

Цветная шумовая помеха, с преобладанием зеленого цвета при приеме в системе цветности SECAM

Для устранения проблемы необходимо соединить перемычкой вывод 9 IC 706 с выходом субмодуля.

Неправильно воспроизводится тестовый сигнал „градации серого” (вертикальные линии сливаются

)
В подобном случае необходимо обратить внимание на вывод 40 IC703: вероятнее всего, он замыкается на соседний вывод этой микросхемы.
В дежурном режиме источник питания работает, а в рабочем слышен низкочастотный „рокот”, а также отсутствует растр
Наиболее вероятные причины этого дефекта — плохая пайка выводов межкаскадного трансформатора (ТМС) в строчной развертке, а также обрыв (плохая пайка перемычек) в цепи напряжения 115В (не подается питание на строчную развертку).
На экране видна узкая горизонтальная полоса (пропадание кадровой развертки
)
Проблема чаще всего возникает из-за кольцевых трещин в местах пайки разъема подключения отклоняющей системы.
Sony 21C4R
Телевизор не включается из дежурного режима, светодиод мигает четыре (иногда два) раза
Как правило, это происходит из-за нарушения пайки выводов стабилизатора напряжения типа 7805 (5 В).
Goldstar 20A40
При подключении телевизора к сети светодиод на передней панели загорается и тут же гаснет, телевизор не включается
Отсутствует напряжение 5В на выходе стабилизатора IС04 типа 7805. При этом на его входе присутствует напряжение 40В. Замена стабилизатора проблемы не решила. Причиной дефекта — неисправный резистор R810 (установлен в цепи сигнала Standby от микроконтроллера). Отсутствие напряжения 5В явилось следствием срабатывания защиты микросхемы 7805.
Sony (шасси BE-2A)
Подушкообразные искажения растра
Неисправен конденсатор С806 номиналом 47 нФ/250В.
Goldstar 20A40
Искрение между выводами кинескопа
Искрение пропадает, если одновременно отключить и фокусирующий и ускоряющий выводы ТДКС от платы кинескопа. Причина — неисправный ТДКС.
Supra STV 2085 M
Телевизор включается и работает до появления светлых сюжетов с преобладанием белого. Затем резко снижается яркость изображения, в середине растра появляется светлая вертикальная полоса (складка), размер по горизонтали поджат. Нормальная работа возможна только после охлаждения телевизора
В момент проявления дефекта обнаружено снижение напряжения питания строчной развертки до 110В, перегревается транзистор выходного каскада строчной развертки.
Все говорило о перегрузке строчной развертки, но оказалось — неисправен оптрон цепи обратной связи в источнике питания.
Витязь 37 CTV 6622M
Невозможно настроиться ни на одну программу
Это типовая неисправность телевизоров на подобном шасси. Проблема решается следующим образом. Необходимо войти в сервисный режим одним из способов:
с штатного ПДУ (RS-5) из дежурного режима последовательно нажать кнопки М, OК, MUTE, ON;
кратковременно замкнуть на общий провод точку КТ1 (находится рядом с микроконтроллером).
В подменю СЕЛЕКТОР установить соответствующий тип тюнера, например, Selteka KS-H-132.
Sony KV-2553
Растр сжат по вертикали, в середине экрана яркая горизонтальная полоса
Обнаружено снижение напряжения питания микросхемы кадровой развертки типа m PS1498Н до 15В (при норме 28В). Замена микросхемы не привела к положительному результату. Неисправным оказался диод D854 в выпрямителе напряжения 28В, формируемого строчной разверткой
Александр Морозов
РС12-2005
Возможные неисправности телевизора SHARP | Мастер Винтик. Всё своими руками!
В телевизорах одной модели часто встречаются одни и те же неисправности. Если у Вас сломался телевизор SHARP, то взглянув в ниже прилагаемый список неисправностей возможно Вы обнаружите точно такой дефект.
Когда установлена причина поломки, найдена неисправная деталь, то заменить её не сложно. Часто бывает из за копеечной негодной детали или просто пропайки приходится вести в ремонт телевизор, искать мастера или вообще покупать новый телевизор и платить за это не малые деньги.
Хочу сначала сделать некоторые обобщения опыта ремонта многих ТВ: SAMSUNG, FUNAI, AKAI, SHARP, SHIVAKI, ORION и др. фирм по дефекту ухода частоты настройки, уменьшения (искажения) звука и пропадания (мигания) цвета в SECAMе. Имеется ввиду случай, когда тюнер и процессор в порядке, что чаще всего и бывает. Так вот все эти дефекты вызваны некачественными контурами: по 1-й ПЧ в цепи подстройки «AFT», опорного контура ПЧ звука и контура опознавания SECAM соответственно.
Стадии неисправности
1 — Начальная
Все вышеперечисленные дефекты легко устраняются небольшой (+ — 1 оборот) подстройкой соответствующих контуров (контура находятся по надписям на плате либо анализируя схему ТВ, либо, в крайнем случае, методом пробы).
2 — Усиливающаяся
Действия те же, но настройки не так однозначны, очень критичны и со временем (недели, месяцы) требуют повторных манипуляций.
3 — Хроническая
Подстройкой сердечников контуров не удаётся добиться сколько-нибудь приемлемого качества и стабильности приёма. Так вот, скорее всего, во всех случаях виноват встроенный в контур керамический конденсатор (возникновение проводимости и изменение эл. проницаемости диэлектрика и как следствие изменение ёмкости, а сердечник катушки вероятно тут ни причём).
Рекомендации по ремонту
На 1-й стадии можно ограничиться подстройкой сердечника контура.
На 2-й стадии — подстройка с последующим наблюдением, либо замена контура.
На 3-й стадии — замена (ремонт) контура. Я ремонтирую так: выпаиваю контур, выламываю в его нижней части конденсатор (цилиндрический на керамике без защитного покрытия). Устанавливаю контур на прежнее место и припаиваю со стороны дорожек навесной конденсатор (КМ, КТ) 43 — 56 пФ (с подбором у меня проблем не возникало, обычно 47 или 51 пФ [для f=38 МГц] идут сразу). Далее осталось подстроить сердечник по изображению или звуку (с цветом я пока обходился только подстройкой родного контура) и проверить работу AFT на разных каналах. Данный дефект у ТВ появляется, по моим наблюдениям, где-то после 3-5 лет работы и вероятно у более 50% аппаратов этого класса.
Возможные неисправности
Неисправность № 1.) SHARP CV2131SC. Пришел из другой мастерской. Без STR- ки и конденсатора C707 (150,0*400V). БП основательно перепаян. Очевидно, проверяли все детали. После установки недостающих деталей, БП, как и следовало ожидать, не запустился. При измерении напряжения на втором выводе IC701 (STR-D5441) 0,3-0,4 V, что недостаточно для запуска. По схеме от этого вывода на общий провод установлен диод D705 (DX0027CE). Но запаян 1N4007. Поднимаю один вывод, БП запустился. Данных по диоду нет, но, по логике это должен быть стабистор на 1,5- 2,0V. Ставлю два последовательно включенных диода , FR207 и все заработало.
Неисправность № 2.) Sharp 54DT-25SC. После замены пробитого строчного транзистора. Заменить также С-602, 604 220,0 х 10В.
Неисправность № 3.) SHARP 63CS-03SC Поначалу запускался через 5 минут после включения, постепенно дошло до того, что утром включали и вечером смотрели 🙂 . Ремонт заключался в замене фильтров по питанию 5 и 13. 5 вольтам. То же самое было у меня и в других телевизорах которые приходили с таким же дефектом.
Неисправность № 4.) Sharp 21EM4RU Телевизор находится в дежурном режиме, в рабочий не переходит. Замена кадровой микросхемы STV9302 (TDA9302H), электролит C505 100,0х50 в, резистор в обрыве R641 100 Ом.
Неисправность № 5.) Sharp 21A1-RU Блок питания не запускался, индикатор не горит: замена оптопары IC702 PC 123, нет синего цвета, при детальной проверке оказалось, что на предприятии-изготовителе забыли впаять два транзистора видеоусилителя на плате кинескопа. (Телевизор был ещё на гарантии.)
Неисправность № 6.) SHARP CV-2195, CV-3730 и, похоже все, в которых стоят ИМС типа: LA7830 (IXO640CE). Посередине экрана сжатые строки, сверху сильно растянутые. Т. е. вместо пилы имеет место след. форма кадр. импульса на ОС:
Все элементы в цепях КР исправны. Только после проверки заменой заведомо исправными элементами выяснилось, что виноват С508 (2,2 mF) Причём, на прозвон — абсолютно исправен. И ёмкость в норме и утечки нет.
Ёмкость такого вида ставят почему-то именно на Шарпах. На других телевизорах стоит обычный электролит.
Неисправность № 7.) SHARP 54AT-15SC Проблема: невозможно попасть в сервисный режим. При включении виснет процессор и искажается прошивка. Виноват конденсатор C1011 330,0 х 10в подключен к 11 ноге процессора SDA5254-A004.
Неисправность № 8.) Sharp 70SC03 Проблема: не включается, или периодически отключается. Причина: непропай контактов строчной развертки на ОС.
Неисправность № 9.) SHARP 70CS03 Полосы сверху 2-5 мм. Неисправен С517 22,0х25V. Потеря емкости.
Неисправность № 10.) SHARP CV-2132CK1 (на плате наклейка CV2132-F) Неисправность: при включении телевизор работает от 30 минут до 3 часов, затем уходит в дежурный режим и не включается ни с пульта, ни кнопкой на лицевой панели. После полного отключения TV из розетки и повторного включения TV работает, но время его отключения теперь колеблется от 10 секунд до 30 минут. Замена кадровой XO640C аналогом LA7830 — ничего не дала. Неисправность продолжала проявляться. Виновник всему оказался С619 10,0х100v (усох до 2mf).
Неисправность № 11.) SHARP DV5403 S. После включения TV, он переходит в st — by (нет запуска). Причина: нет напряжение на кадровой развертки, из этого следует — нет информации для платы digital.
Дефект — неисправный R612 ( 3,3ом).
Неисправность № 12.) Sharp 21D-SC. Горизонтальная полоса. На принципиальной схеме мс кадровой IXO620, была установлена IXO10???. Заменил на LA7830. Пришлось слегка лишь доработать радиатор.
Неисправность № 13.) SHAPP 21B-SC пришёл с диагнозом — неисправный кинескоп. При включении работает некоторое время и отключается. Запустить можно при повторном включении кнопки Power. При отключении платы кинескопа (или выводом ускоряющего напряжения на минимум), работает нормально, все вторичные напряжения в норме. Дефект в следующем: 1.Утечка конденсатора С617 с вывода ABL строчного трансформатора 0,1Мф (показывает 3 Ком при выпайке). 2.Обрыв резистора R623 c +115V. После замены этих деталей работоспособность восстановилась. Дефект встретился первый раз.
Неисправность № 14.) Дополнительно к информации, выложенной на вашем сервере, по вхождению в сервисный режим SHARP 54AM-16SC надо уточнить, что Четыре одновременно нажатые кнопки на передней панели ТВ (+- VOLUM, +- PROGRAMM) с одновременным включением сетевого выключателя необходимо держать нажатыми в течении 3-5 сек., пока светодиод на передней панели не сменит красный цвет на зеленый. А то первый раз я провозился минут 20 пока вошел в SERV режим.
Неисправность № 15.) Sharp 54GT-26SC. Шасси GA-1. Проблема: Аппарат не включается. В тишине удаётся расслышать пощёлкивание, исходящее из отклоняющей системы. После отключения кадровых отклоняющих катушек телевизор включается (на экране горизонтальная полоса). Причина оказалась в потере ёмкости конденсатора С712 (220,0х16) в выпрямителе +10 В питания кадровой развёртки. Интересно то, что аппарат довольно «навороченный», с использованием процессоров с высокой степенью интеграции (SDA5552 и TDA8842), а кадровая выполнена на дискретных биполярных транзисторах.
Неисправность № 16.) TVs «SHARP 54AT-16SC». Вылетел строчный BU508DFI. Перед этим наблюдались интенсивное подёргивание строк и свирист. Первое впечатление — шьёт по высокому. Нет, всё экзотичнее. Сильно высохли сглаживающие емкости C604 и C622 ( по 220mkF*10V ) в выпрямителе отрицательного напряжения для питания двухтактного каскада Q602, Q604 формирователя строчных импульсов запуска. При этом «огрызки» импульсов с ИП, накладываясь на строчные, вызывали хаотичность запуска развертки. При ремонте следует учесть, что заменяемый строчный транзистор не должен содержать встроенного резистора Б-Э.
Неисправность № 17.) Телевизор Sharp 54AM-12SC 54AM-15SC 54AT-12SC 54AT-15SC не всегда включается — Q708 BC337 BC338 в блоке питания меняем и проблема исчезает!
Неисправность № 18.) TVs «Sharp DV-5450SC». Единственный импульсный трансформатор ИП, который стабильно отказывает (правда, после лет 5 работы) — HR290N 9433-01 (это не дата) Z0511BMZZ от фирмы DIEMEN (Испания). Из-за остаточных механических напряжений при заливке компаундом (задумано правильно, но термоцикл, похоже, не выдержан) происходит замыкание первичной обмотки на экранную или обрыв первичной обмотки. Трансформаторы: HR9433 RTRN Z0511BMZZ.
Неисправность № 19.) Sharp 20L-SC -временами мигает с полосками ОХ. Причина — С617 в ОТЛ накоротко!
Неисправность № 20.) SHARP 21B-SC Проблема: при включении телевизора загорается светодиод рабочего режима, но экран не светится и звука нет. Напряжение питания строчной развертки в рабочем режиме 45v, а в дежурном 125v. Высох С731 100/160в в цепи питания 115v строчной развертки.
Неисправность № 21.) SHARP 21H-SC. После прогрева пропадало изображение, при добавлении ускоряющего напряжения появилась горизонтальная полоса. Проверка кадровой развёртки (IXO640C) ничего не дала. Неисправна микросхема стабилизатора 9 вольт — 7809! Вместо 9В на выходе 7,7В.
Неисправность № 22.) TV SHARP DV-5450 SC накаляется до красна R 730. Причина: замкнута вторичная обмотка Т701, вывод 17 с 15, заменить HR290H9433-01
Неисправность № 23.) TV SHARP DV 5450 SC не работает МП «взорваны» С705, Q702 MJF 18006, R722. обрыв обмотки 6-8 Т701, заменить HR 290H-9433-01
Неисправность № 24. ) TV SHARP DV -5450 SC изображение смещено в право, слева черная полоса, R621 3K3 изменил свой номинал. Заменить R 621
Неисправность № 25.) SHARP 21DN1. Проблема: аппарат включается и секунд через 10 уходит в дежурный режим, иногда работает дольше. Замена стабилизатора 7809 не помогла. В блоке питания проверил все конденсаторы, все нормальные, пропаял все кольцевые трещины, не помогло, и только после замены С619 10,0х100в (потеря емкости до 2мк), телевизор нормально заработал.
Неисправность № 26.) SHARP DV-25081S Нет изображения, если добавить ускоряющее напряжение, белый растр. После замены IC1403 (DTI2223) телевизор заработал.
Неисправность № 27.) SHARP DV-25081S На хорошем сигнале все нормально. На более слабом пропадает SEKAM, причиной оказалась IC1401 (SPU2243). Если кто пришлет схему я не обижусь.
Неисправность № 28.) SHARP-DV25081S Через 20-30 мин пропадает свечение экрана. На осциллографе вместо кадровой пилы, какой то хаос. Заменил IC1408 (MCU2600) и кварц, причина пропала.
Неисправность № 29.) Sharp DV5451SC. Проблема заключалась в следующем: после включения телевизор работал 2-3 минуты и после этого уходил в дежурный режим. Проверка показала, что перегревается выходной транзистор строчной развёртки и закорачивает блок питания. Причиной перегрева транзистора оказалось схемное решение и халатность при сборке. Выходной транзистор запускался не через трансформатор, как обычно, а с выхода двухтактного усилителя через разделительную ёмкость С601, которая со временем дала утечку и выходной каскад строчной развёртки перешёл в режим А, что и привело к его перегреву. Однако при сборке был установлен конденсатор на 85 градусов. В результате ремонта С601 был заменён и поставлен с температурным пределом 105 градусов, после этого отказа не последовало.
Неисправность № 30.) Sharp CV20EU Шасси SW-216 AP cхема почти один в один РЕКОРД 54ТЦ5169 (SW-216AP) Неисправность: растр в верху поджат на 2-3 см и видны в верху линии обратного хода. Виноват конденсатор С508.
Неисправность № 31.) SHARP 21L-SC. Поступил с дефектом отсутствие питания. Вышли из строя элементы ИБП: TEA2261 (IX1779CE), ключевой транзистор 2SD1884, диод питания строчной развертки 115В. Проверка тестером и измерителем емкости цепей строчной развертки дефектов не выявила. После замены неисправных деталей обнаружена перегрузка по цепи 115В. Неисправным оказался строчный трансформатор F0137PE, который и привел к выходу из строя ИБП. Заменяется без переделок на F0069PE и с меньшими затратами (устанавливался в более старых моделях «SHARP»).
Неисправность № 32.) SHARP 2131SC При включении сетевой кнопкой на 1-2 сек. Загорается красный индикатор (деж. режим) и гаснет. Через несколько попыток время увеличивается, и пока горит индикатор можно успеть включить пультом рабочий режим. Причина, конечно же, конденсатор С723. Он неполярный, 3,3 мкф.
Неисправность № 33.) SHARP SV-2153SCN. Телевизор не включается. Пробит транзистор Q602 в строчной развертке 2SD1554. После его замены через 2-3 дня он снова вылетал (в момент включения). Заменил C707, C716, C714 — через 2-3 дня то же самое. Как оказалось, причина в переменном сопротивлении R604 (10K). Прозвонил тестером значение сопротивления и заменил на постоянный — 4,7K. На всякий случай заменил С604 (10 мкф). После этого Q604 перестал вылетать.
Неисправность № 34.) Переделка SHARP DS на SEKAM-DK. Поступил на переделку телевизор SHARP 63DS-05SN.Стандартная процедура: замена IC201 TDA8843 на TDA8844,замена ПАВ на К2950, К2960, замена IC105 27C200 на прошивку с СЕКАМом и установка звукового транскодера с выходом на 58 ножку IC305 MSP3410.После переделки телевизор перестал включаться, обнаружено, что в этой модели установлена микросхема мультитекста IC 2400 SDA5273-35.Пришлось еще раз заменить IC105 на 27С400 c телевизора 63DS-05SC. Появилась славянская графика и отпала необходимость в транскодере. Но в графике появилось много непонятных символов, причем, если английский отображался правильно, то русский и украинский с кучей ошибок. Все дело в SDA5273-35,она не может работать с кириллицей, после замены на SDA5273 все проблемы были сняты.
Неисправность № 35.) Sharp 29JF74E Проблема: не включается, нет выходных напряжений с блока питания. Неисправна цепь запуска преобразователя, D729 1N4937 в утечке. Менять импульсный диод (аналог КД247 а-г, 600V. 1А). В дежурном режиме на С713 — 300V, в рабочем 400V. Блок питания состоит из двух последовательно включенных, на трансформаторе Т701 собран основной, работает постоянно, а на Т702 включается только в рабочем режиме, добавляя к 300 V, выпрямленных мостом D701- D704 еще 100V, в результате на C713 в рабочем режиме получается 400V они и питают ключи основного блока.
Неисправность № 36.) SHARP 20H-SC Дефект: При подаче сигнала на AV-вход все нормально, по TV видеосигнал искажен, иногда срывает синхронизацию, нет цвета, контрастность в норме и как-то странно на видеосигнал действует регулировка AGC. Там-то дефект и находился. Неисправен диод D1061 (утечка), через который процессор запирает AGC в AV- режиме.
Неисправность № 37.) SHARP 70ES14. Горит строчный транзистор через некоторое время — заменить С607 330мкФ 10В Он стоит в цепи запирающего напряжения на строчный транзистор.
Неисправность № 38.) SHARP (разные модели, в которых кадровая развертка выполнена на дискретных элементах)
На экране узкая горизонтальная полоса. Ремонт кадровой развертки позволяет получить растр, но часто обнаруживаются новые проблемы. Как правило, нет реакции на органы управления и/или нет прохождения сигнала. Во всех случаях оказывается вышедшим из строя микропроцессор (MPU).
Первопричина — высыхание фильтрующих конденсаторов по цепи питания кадровой развертки (КР). В результате горят транзисторы в КР. Этим бы все и ограничилось, но во всех телевизорах отсутствовали защитные стабилитроны на входах MPU (хотя по схеме должны быть и место на плате предусмотрено). В результате, при пробое транзисторов КР, импульс обратного хода на входе MPU превышал допустимый уровень и он выходил из строя ( SDA5254 — A005; SDA20561 — B514).
Неисправность № 39.) Sharp DV-7011S на шасси D3000 дефект: «задержка сигнала яркости/цветности 2,5 см в режиме PAL». SECAM при этом работал нормально. Параметр «CHROMA-LUMA DELAY» в сервисном режиме работает исправно. Установив новые EPROM и EEPROM определили, что неисправность находится в NVM 3060. Записали новые данные в NVM 3060 -деффект остался. Поиск несправной ячейки в м/сх также результата не дал. И только после полного стирания и повторной записи дефект был устранен.
Неисправность № 40.) Sharp 14E1-RU. Проблема: после включения телевизора — тёмный экран. При увеличении ускоряющего, виден растр с обратным ходом луча. Катоды заперты, на выходах RGB- ножки процессора 51, 52, 53 — сигналов нет. На 8 ноге процессора 0 вместо 3,2В. В цепи защиты найден резистор R604 (56Ком) обрыв.
Неисправность № 41.) TV Sharp — CV 2195RU. Проблема: нет растра. При добавлении Uуск. просматривается горизонтальная полоса. Причина: дохлый стабилизатор KIA7809. В течение недели было 2 аппарата с одинаковыми дефектами, видимо закономерность. KIA7809 устанавливаю на радиатор.
Неисправность № 42.) SHARP 14B-SC Проблема: телевизор делает попытку включиться из дежурного режима и снова переходит в дежурный режим. Оказался в обрыве R521 по питанию кадровой развертки, замена резистора привела к повторному его сгоранию — перегруз оказался из-за неисправной микросхемы кадровой развертки LA7830. После замены микросхемы и резистора телевизор заработал, но перестал останавливаться на программах при настройке — не видит программ, не спешите регулировать контур АПЧ, оказался пробит КРЕН
по +5в., IC1005 по схеме, вместо положенных +5в, он сквозняком пропускал входное +9в.на проц. и память, после замены на более мощный, процессор стал видеть программы при настройке., а начиналось все с ремонта кадровой…
Неисправность № 43.) TV SHARP 14A1-RU на м/с TDA9381PS, при попытке запуска буквально через 5 секунд переходит в дежурный режим и начинает моргать красным светодиодом. При попытке найти неисправность включил с отключенной ОС телевизор запустился, естественно с точкой на экране затем заморгал красный светодиод, но телевизор продолжал работать. Затем подключил ОС телек нормально запустился как положено со всеми развёртками задал ему автопоиск пролетел все диапазоны ничего не нашёл. Выключил включил снова старая песня уход в дежурку и моргание красного СД так посей день больше не хочет такие фокусы делать. Проверил все диоды и резисторы которые идут на 8 ногу проца всё в норме. Проверил шину SCL SDA при попытке обращения к тюнеру телек переходит в дежурку. Выходит что при неисправности тюнера он сразу в дежурку (хотя я не уверен что тюнер дохлый, просто как я понял последним опрашивается тюнер а может быть это просто совпадение ухода в дежурку и обращение к тюнеру ) После долгих поисков пришёл к замене строчного транзистора. Заменил строчный транзистор D1877 и всё стало работать !!!!
Проведём анализ неисправности.
При включении телевизора слышен треск статики на кинескопе. Естественно опытный мастер скажет строчная в норме, я то же так думал!!! По другому проверить не мог так как телек сразу уходил в дежурку. Более того тестером в момент запуска проверял напряжения на строчном естественно они там были и я был спокоен за строчную. В поисках неисправности, что только я не делал выше описана часть моих поисков. А сегодня поковырялся очередной раз как всегда бесполезно и решил соберу и верну клиенту в нерабочем состоянии. Ну думаю включу в собранном состоянии, включил работает!!! Выкл вкл не работает. Ну думаю или микротрещена или непропай всё пропаял проверил — не включается. Ну разозлил он меня, думаю добью всё равно! И пришла мысль в голову а почему он запускается с отключенной ОС хотя известно что кадровая живая, вывод напросился сам собой не тянет строчная — заменил в строчной транзистор и всё О.К. Вот такие хитрые попадаются транзисторы, проверил транзистор-хороший. Так что если кому попадётся телевизор с такой неисправностью не ломайте голову, а меняйте строчный транзистор!
Неисправность № 44.) SHARP 21L — SC. При включении телевизора загорается светодиод рабочего режима, но экран не светится и звука нет. Строчная развертка работает, кадровая — не работает. При поиске неисправности была обнаружена неисправная м/схема IC602 — стабилизатор 9в в цепи питания в/процессора TDA8362. После замены м/сх на К142ЕН8А телевизор работает нормально.
Неисправность № 45.) SHARP лет 5 назад попалось несколько телевизоров разных моделей в течении 2 — 3х месяцев с одним и тем же. Телевизор переходит в дежурный режим. Срабатывает защита. Неисправным оказалось сопротивление 1,2 Mom по цепи AFT от строчного трансформатора (FBT)
Неисправность № 46.) SHARP CV2131CK1. При включении красный светодиод тухнет, телевизор не включается. Причина: неисправна микросхема IC501 IX0640ce. Меняем на LA7830, заменяем резистор R521 3,3Oм 1/2w (в обрыве). Включаем телевизор, наблюдаем сверху экрана линии обратного хода. То есть микросхема опять может сгореть. Причина всему конденсатор C502 220mF. Менять обязательно!!!
Неисправность № 47.) Sharp 54AM12SC. Дефект: не запускается, а если запустится — то с треском и с помехами на изображении. Заменить конденсаторы С712, С714 (в БП), С604, С622 (в МС), С716 (по 5V), С501, С514 (в МК). Конденсаторы не проверять, просто заменить!!! После этих замен ТВ запускается «без шума и без пыли», как часики.
Неисправность № 48.) Sharp DV5450 Не включается. Замеряю сопротивление на конденсаторе 100mF на 200V, определяю КЗ, меняю конденсатор, нагружаю блок питания на лампочку 60Вт. Включаю телевизор, все напряжения в норме. Знаю, что этот телевизор до ремонта работал с искажениями в виде дерева на изображении. Меняю все электролитические конденсаторы на выходе блока питания. Включаю телевизор, не включается — словно нет напряжения. После поисков нахожу неисправный конденсатор 100mF (пробит в КЗ). Заменяю, включаю на лампочку, всё в норме. Подключаем строчную развёртку, включаем телевизор. Он пытается запуститься но пищит и выключается. Причина — переходной конденсатор в цепи базы Д1554 47mF на 100V, меняем, включаем телевизор работает. Вывод: если не хотите мучиться то меняйте конденсаторы по одному, а не все сразу!!! Болезнь этой марки телевизора — переходной конденсатор в цепи базы Д1554, и неисправность ТПИ ( замыкание между обмотками).
Неисправность № 49.) Sharp 37GQ-20S привезен из германии (новый) переделка цвета: войти в сервис удерживая на передней панели тв CH+ и VOL+ включить сетевую кнопку далее находим PAL и переводим на AUTO теперь телевизор поддерживает все цветовые системы. Переделка звука установить фильтр К2950M на место CF202 входные ноги подключить параллельно CF201 или прямо на тюнер. Теперь звук появится после того как канал найден и точной настройкой нужно сдвинуть по шкале чуть вправо до появления четкого звука. Чтобы избежать этого дефекта я просто отпаял выходные ноги фильтра CF201 и звук стал ловиться автоматически. Полное исключение фильтра CF201 ухудшило изображение. Далее просто не было времени разбираться и поэтому все было оставлено так.
Неисправность № 50.) Sharp 70DS-03S. Не включается. Вышли из строя строчный транзистор BUH515, в блоке питания Q702, Q703-BC338, Q701-2SK2605, в пробое стабилитрон D712 -15V. После замены блок питания пытается запуститься и запускается с 3 или 4 попытки. Изображение со звуком появляется и через несколько секунд изображение складывается сверху до половины экрана. Проверка выходного напряжения 148V c блока питания показало, что оно изменяется от 127 до 148 вольт. Замена оптопары ничего не дала. Виновником оказался резистор R716 0,47ома. Под напряжением его сопротивление гуляло.
Неисправность № 51.) SHARP 21A1-RU. Черный растр, в верхней части кадровые линии ОХ, ОSD отсутствует. Дефект встречался неоднократно. Причина в кадровой ИМС TDA8357J.
Неисправность № 52.) SHARP 21D-ck1 Периодически уходит в STB без видимых причин, температурных или временных зависимостей. Традиционная 7809 исправна, кадровая тоже. Ремонт осложняет то, что схема на эту модель, представленная в сети и альбомах отличается- другой тип процессора (IX2321CEN) и видео (TDA8362),отличается и схема защиты. Вход PROTECT процессора (pin 33) рабочий уровень 0, при отпирании Q603 срабатывает защита. Контролируются через схему ИЛИ на шести диодах почти все рабочии напряжения телевизора, один из них, а именно D637, завязаный на напряжение питания ВУ периодически давал утечку, определен последовательным исключением.
Неисправность № 53). SHARP 2195RU. Не включается. Срабатывает защита. Неустранимое замыкание в кинескопе. Лечится заменой кинескопа.
Неисправность № 54.) SHARP DV-2150SC При включении — яркий белый экран с линиями ОХ. (через некоторое время отключается). Причина: предохранитель R604 (рядом с ТДКС) питания видеоусилителей.
Неисправность № 55.) SHARP CV-3730SC. Нет кадровой развёртки. С начало было обнаружено как всегда кольцевые трещины вокруг ножек IC501 IXO640CE, но пропайка не дала оконечного результата. После проверки режима IC501 на 2 ножки было обнаружено 0V, что обозначало обрыв D501.
Неисправность № 56.) SHARP 70DS-15S. Нарушение линейности КР в верхней части экрана. Была виновата отвалившаяся ножка эмитера у транзистора Q505 (2SA1037/50V,0,1A). Не знаю почему но в SHARPах очень часто встречается кадровая и звук на планарных транзисторах, этим добавляя головную боль.
Неисправность № 57.) SHARP 21L — SC. Не включается. Вышла со строя кренка на 9 В. После замены телевизор включился , но с одной проблемой. Нет звука. Вернее издает только шумы на всех системах (B/G , D/K , I ). Виновен транзистор Q3202 C1815. Утечка коллектор — эмиттер. Возможна замена на КТ315.
Неисправность № 58.) Sharp 20S20B Телевизор включается на 3-4 секунды и «уходит» в дежурный режим. Деффект — неисправна микросхема кадровой X0640C После замены на её полный аналог LA7830 дефект устранён
Неисправность № 59.) SHARP DV-7045S (кадровая TDA8350) неисправность — нет нижней части (половины) изображения. Измерения осциллографом показали, что питающие напряжения и входные сигналы микросхемы в норме, а вот на выходе кадровая пила- ОБЪЕМНАЯ. Замена микросхемы картины не изменила. Причина же оказалась в дросселе коррекции.
Неисправность № 60.) Sharp CV-2131SC проявление неисправности: нет запуска, ТВ не выходит из дежурного режима на секунду появляется высокое, затем ТВ переходит в деж. режим. При проверки обнаружено: обрыв R521 3,3 Ом 1/2W, защита по току кадровой развертки при замене резистора последний греется, неисправна МС IC501 по схеме IXO0604CE на плате X1011CE, заменил XO0604CE, все работает повторного обращения не было.
Неисправность № 61.) SHARP DV-7001(70см) срывало строки при большой яркости изображения, поменял почти все электролитические конденсаторы возле строчника, эффекта (0),микросхема отпадает подставлял целую плату. Подозрения пали на ТДКС HR6256. Выпаял, под ним протер спиртом слой копоти и пыли. Поставил на место и все ОК!
Неисправность № 62.) Sharp 54AM-12SC. При включении светодиод мигает 1 раз и гаснет, строчник не запускается. На 12 выв МС44002Р (вых СИ) при включении в течении 20 сек идут малые колебания. Причина в предварительном каскаде строчника. Q708 обрыв. Заменил на С4204. До поломки телевизор включался после нескольких попыток (светодиод гас и через 2 сек опять загорался). Обратились когда пробило строчный BU508D (Б-Э как диод в обе стороны) — при этом строчник характерно свистит.
Неисправность № 63.) SHARP CV 2131. Малая частота кадровой развертки. Причина: Конденсатор С535, он каплевидный, голубой, расположен рядом с регулятором линейности.
SHARP CV 2131 Через 1-2 мин. работы появляется в верхней половинерастра сжатие по вертикали. Величина хаотически меняется, но тенденция к увеличению вплоть до горизонтальной линии посреди экрана, хотя остальная часть тоже засвечивается, но растянуто и тусклою Причина:Такой же голубой каплевидный конденсатор С505. В обоих случаях телевизоры проработали более 15 лет.
Неисправность № 64.) SHARP 20H-SC. Нет служебной информации, с контроллера ничего не идет. Генератор служебной информации срабатывает. Синхронизирующие импульсы поступают: строчные — отрицательной полярности,5 В; кадровые-положительной,5 В. Причина: Диод D506. На его катод подается 5В, анод впаян в точку соединения резисторов R513 и R1054 в цепочке от выхода кадровой до инвертора кадровых импульсов Q1017. Из-за этого на входе инвертора появилось постоянное напряжение, и импульсы на выходе изменили полярность.
Неисправность № 65.) SHARP 14VT10B1. Нет звука ни при воспроизведении кассеты, ни с антенного входа. С субмодуля радиоканала звук выходит и теряется в видеомагнитофоне. Доходит до платы обработки audio на микросхеме IC601 XRA7765AS (BA7765AS) , питание в норме. Оказалось, у микросхемы внутренний активный фильтр по питанию на транзисторе закрыт, т.к. емкость в базе транзистора С619 33мкФ — к .з .( 30-я нога XRA7765AS).
Неисправность № 66.) Sharp DV-5450SC. На вертикальных линиях картинки — змейка. Причина в усохшем конденсаторе фильтра по 12 V.
Неисправность № 67.) SHARP 20H-SC. Нет изображения, с видеовхода сигнал проходит. Видеосигнал на 13 и 15 ногах есть. Неисправность в видеопроцессоре TDA 8362. Но его можно не менять, т.к. в телевизоре есть отдельный коммутатор видеосиналов. 16 нога ТВП поднимается и изображение появилось, чтобы появился звук, запаять конденсатор 1мкФ прямо на гнезда аудио вход и аудио выход.
Неисправность № 68.) Sharp DV-5450SC. Не выходит из дежурного режима. По словам клиента ранее удавалось включить только после многократных попыток. Проверяю все выходные напряжения с БП — норма. На процессоре 5в. — норма. На pin4 (power on/off) процессора напряжение не меняется. Принудительно аппарат запускается нормально. Причина — сухая ёмкость с1006 22mF в цепи детектора понижения напряжения IC1004 (pst1529, t529…). В результате ключ Q1002 сажает 14 ногу (11MHz) процессора на корпус. Ёмкость стоит рядом с радиатором ИМС кадровой развёртки и, естественно, сильно перегревается. Ёмкость лысая (усох и сполз кембрик). Поменяй я сразу все такие ёмкости и не пришлось бы тратить столько времени на анализ неисправности. Так что, меняйте все лысые ёмкости сразу, стоят они недорого, а время сэкономить можно.
Неисправность № 69.) SHARP 21A1 напряжение В+ 40в. меняйте SE115. (3 дефекта подряд).
Неисправность № 70.) Sharp 54AM-12SC. Изображения нет, полосы по экрану. Кадровая на транзисторах. Пробиты : Q510 — BC338 заменил на 2SC3246, Q509 — BC635 заменил на КТ961А. После замены транзисторов, изображение появилось, но с полосами в верхней части растра. После замены D504 все в норме.
Неисправность № 71.) SHARP 21R-SC. После нескольких минут работы начинает ухудшаться изображение вплоть до полного пропадания (синий экран). Неисправен тюнер VTUVTST6HD64 (управляется по шине I2C ), а в нем м.с. IX2145. Определено охлаждением м.с. тампоном, смоченным ацетоном. Изображение немедленно восстанавливается.
Неисправность № 72.) Sharp 54AM-12SC. Изображения нет, темный экран, полосы по экрану, причем до того как совсем отказать, — включался через некоторое время (сначала полосы затем норма). На осциллограмме на выходе видеопроцессора (МС44002Р) чистая кадровая пила запуска, а на выходе КР объемная грязная пила. Причина — лысая емкость фильтра питания КР канал -10в.
Неисправность № 73.) SHARP CV-2131CK1 Телевизор через 30-40 сек. После включения переходит в защиту. После повторного включения все повторяется с уменьшением времени работы. Что интересно, при уменьшении контрастности телевизор работает нормально. Проверка цепей ОТЛ показала обрыв резистора R623 680Om.
Неисправность № 74.) SHARP 70ES-03S Телевизор не выходит из дежурного режима, не запускается строчная развертка. При попытке включить перегорает резистор R613 2,2 Kom, в цепи между коллектором выходного транзистора строчной развертки BUH 515 и отклоняющей катушки по горизонтали. В этой же цепи, параллельно R613, Стоит конденсатор С613 0,68 Мкф\250V, так вот он и оказался в обрыве. Методом исключения был обнаружен пробитый стабилитрон D517 EXO556 18V.Стоит по питанию кадровой развертки на +16V. После вышеуказанного ремонта Телевизор заработал, но с геометрическими искажениями растра, верх и низ картинки шире чем центр, «подушка». Настройки в сервисном меню проблемы не решили.
Неисправность № 75.) Sharp- 21D-CK1 (видеопроцессор-M52343SP) Хриплый звук. Такое впечатление, что неисправен фильтр ПЧ звука, но у японцев мне такое не встречалось, это же не VERASы. ПЧ звука вместе с видеосигналом выходит с 52 ноги мсх и идет на вертикально расположенную платку. Нашел фильтр 6,5 МГЦ — заменил, но не помогло. Поставил я этот фильтр между 52-ой ногой мсх M52343SP и её 2 — ой ногой (вход SIF). Всё заработало.
Неисправность № 76.) SHARP SV-2152СК1. Периодически появляются в верхней части растра линии обратного хода. Какой-либо закономерности установить не удалось. Замена самой микросхемы IC501 на LA7830, всех электролитических конденсаторов в кадровой к устранению неисправности не приводили. Лишь после замены диодов D501, D503 на быстродействующие отечественные КД226Д и замены стабилитрона D504 на Д814Д неисправность исчезла.
Неисправность № 77.) SHARP 14l-sc. Проц.IX2590CEh3. После 3-5 минут работы самопроизвольно уходит в STBY, после этого циклически происходит вкл.-выкл и не реагирует на пульт. Заменить ic1004 kia7045. Я не нашел на неё инфу вроде как рег. стабилизатор. Установил 7805 б/з — телевизор работает.
Неисправность № 78.) Sharp CV-2132CK1 Холодный бывает, включается, и работать может сутками. Оставишь в дежурном режиме — включается на 3 сек. и выключается. На 33 ногу контроллера поступал +. Высохла ёмкость питания катода кинескопа (С619) и через Q603 сигналило.
Неисправность № 79.) SHARP 21JN1. При включении ТВ из ТПИ раздаётся урчание и аппарат переходит в дежурный режим. Проверяем вторичные источники питания на КЗ , всё в норме . Дальше можно быстро проверить правильно ли работает блок питания . Если у вас есть отдельный регулируемый источник питания — подключаем его в схему таким образом : минус источника к минусу БП, соединяем между собой катоды диодов D709 и D708 и подаём напряжение порядка 13 v. Становимся осциллографом на 14н микросхемы TDA 2261. Понижаем напряжение до 12V и увидим на выходе микросхемы импульсы запуска силового ключа. Затем повышаем или понижаем напряжение десятыми вольта и увидим как изменяется длительность импульсов запуска. На 15н будут видны провалы напряжения их длительность равна длительности имп запуска. Амплитуда импульса запуска порядка 5v.Если всё так то БП в порядке — ищем дальше. Отключаем нагрузку по +115v и становимся осциллографом с закрытым входом и коэффициентом 5v/дел на катод диода по +115v. На осциллограмме видна сильная ВЧ пульсация — высох конденсатор 100,0х160V.
Неисправность № 80.) Sharp C-262SC 25″ в деревянном корпусе, купленный 20 лет назад в магазине «Березка». Пришел с не запускающейся строчной разверткой. Весь запуск был плотно перебран до поступления в ремонт. Простенькая проверка ТДКС на пониженном напряжении (искаженные, зубчатые импульсы) выявила смерть TRNF1334CE. Найти подобный или аналог не удалось. Пришлось ставить из того что есть под рукой PET23-5. Импульс АПЧ пришлось взять с коллектора строчного через емкостной делитель, обмотку 15 вольт намотать на сердечнике ТДКС (три витка), и подобрать емкость в коллекторе строчного транзистора. Телевизор заработал отменно, кинескоп показывает на уровне новых гарантийных аппаратов.
Неисправность № 81.) Sharp 54DT-25SC. Необычно проявилась полная потеря емкости электролита в выпрямителе сетевого напряжения — телевизор не выходит из дежурного режима. Аппарату всего три года. Видимо, опять китайчатина в комплектации.
Неисправность № 82.) SHARP срыв частоты кадров проверить танталовый кондёр 3.3/63в с 5 или 6 ножки микросхемы IX0065 (заменой !!!)
Неисправность № 83.) SHARP 20H-SC ТВ включается но экран не светится, добавив на ТДКС ускоряющего напряжения заметна горизонтальная полоса. Проверить питание TDA8362 на 10 ножке (8 вольт, измерение проводить низкочастотным прибором т.е. «цешкой» ) при их отсутствии или заниженом питании проверить путем замены «кренку» на 9 вольт, KIA7809.
Неисправность № 84.) SHARP 70CS-03SC после замены BUH515 (строчн транзистора) при включении слышен запуск строчной развертки и прерывающийся писк в ТДКС, заметен дым с R624 (33 Ом), пробит стабилитрон smd D617(47,0v) нижняя сторона монтажа платы. Проверить Q606 2SB1561 = BD140 с верхней стороны монтажа а также с нижней Q607. Проверить обязательно контакт в разъеме ОС.
Неисправность № 85.) Sharp 70DS-03S при включении на экране вертикальная полоса (шириной 5 см), начинает гореть R613 (2k2 2W) а так-же R610 (33 Ohm) — заменить С613 680n = 684J=u68 (для пробы можно на 470n = 474J) для нормальной роботы ставить 680 или паралельно две штуки 474 (иначе будет нарушена линейность по горизонтали), так-же возможно неисправен С611 470J.
Неисправность № 86.) SHARP DV-25081S при включении ТВ переходит в защиту, включить возможно с 5-8 попытки. В деж режиме, а также во время включения с ПДУ измерять осцилом + на С715 1000,0/16в — если присутствует переменка, заменить.
Неисправность № 87.) SHARP DV-25083S нет коррекции растра Q603 D1913 если пробит и после замены коррекция не восстановилась менять прошивку NVM3060
Неисправность № 88.) SHARP DV-5432S иногда работает нормально, может пропасть высокое потом само появиться, пропадание — появление картинки сопровождается писком ТДКС (сбой строчной частоты), проверить на предмет холодной паки разьем цифрового блока (основная плата а также сам субмодуль!)
Неисправность № 89.) SHARP 70ES-04C Не регулируется размер и геометрия по вертикали. Виновны Q506 (2SD2391), Q507 (BC846BLT1).
Неисправность № 90.) SHARP 14R-SC В режиме авто поиска проскакивает станции Причина — неточная настройка детектора AFT.
Неисправность № 91.) Sharp 14R2/R1 или 21/R2.Неисправность: Телевизор включается горит красный светодиод, включаем с пульта загорается зеленый светодиод, но не появляется изображение(и звук тоже). Причина не выдает (или очень маленькое)напряжение микросхема TA78L09 (IC603).
Дополнение . Прежде чем включить блок питания, надо отключить его от видеомагнитофона и вместо нагрузки подключить лампочку (12в). Его надо подключить к тому выходу, откуда вдеть цепь обратной связи к оптопаре. Обычно это 5в. По яркости этой лампочки можно определить выходное напряжение в момент включения. Если загорится ярко, выключаю БП, замыкаю выводы транзистора оптопары и вновь включаю БП. Если напряжение снизилось, то причина в оптопаре или цепи его питания. Оптопару можно проверить так: подключаю элемент 1,5в к светодиоду оптопары и измеряю транзистор. Вместо предохранителя надо подключить лампочку 220в 100вт. Если она загорится ярко, немедленно отключаю БП и ищу ошибку или неисправные детали. Таким образом можно ремонтировать БП телевизоров избегая выхода из строя дорогостоящих деталей.
Неисправность № 92.) T/V «SHARP» (разл. модели) — при включении из дежурного режима нет растра и звука, высокое напряжение есть. Выход из строя стабилизатора KIA7809(9В.)
Неисправность № 93.) При ремонте импортных ТВ основной трудностью является поиск принципиальной схемы. Я составил каталог всех марок ТВ помещенных в альбомы схем с 1-21. Тем не менее, часто встречаются марки, которых нет в каталоге. Для многих телемастеров был бы полезен краткий справочник по элементной базе телевизоров. Обвязку ИМС и их режимы найти значительно проще. Новых ИМС гораздо меньше, чем новых марок телевизоров. Зная набор ИМС в телевизоре проще найти подобную схему и определиться с методикой поиска дефекта. Если знать вход в сервисное меню для SHARP 21R-SC, то и для других телевизоров имеющих с процессором — IX2938CE. и RAM — ST24C04. вход аналогичен.
SHARP 21DCK1.
Проц IX2504CE,IX2448CE,M52343SP,M52325,
TDA4661,КАДР-LA7837,УНЧ- TDA7056,
M52317SP,TA7347P,mPC358C,КОММ LA7956,
МП IX1779CE, 2SD1884(PO124E),
МР 2SD2095,2SC3417,2SA1015,
TA7808S,TA7809S.
SHARP 21R-SC
МП-IX1779CE.2SD1884.
Проц-IX2938CE. RAM-ST24C04.
УНЧ — TDA7056A.МК-IX0640CE.(P0223PE)
KOMM-TA7348P. TB1226CN.
УПЧИ- VHIBA 7357S/-1. MР-2SD2586.
ТЮНЕР TU201 VTUVTST6H064/.
ТДКС Z012OPE. Q851-853 2SC3789.
Управление по шине I2C.
Неисправность № 94.) SHARP-DV 5450 Пропали два метровых диапазона, остался только ДМВ (возможны варианты). Выход из положения — замена микросхемы памяти 24C02CB1.
Неисправность № 95.) SHARP Модель 21H-SC. Неисправность выражена следующим образом. Телевизор включается, экран не светится, высокое есть, если добавить ускоряющее на экране наблюдается горизонтальная полоса. Проверяем кадровые импульсы на IC801 10 нога, импульсы отсутствуют, проверяем питание процессора IC801 43 нога Vcc должно быть 8 вольт, а имеем 7,2 вольта. Неисправность заключается в стабилизаторе IC602 KIA7809 9 вольт, стабилизатор вместо положенных 9 выдает 7,6 через ограничительное сопротивление и имеем 7,2 вольта. Необходимо менять стабилизатор, лучше на отечественный. Стабилизаторы фирмы KIA уже подводили не раз. Данная неисправность уже встречалась не раз в телевизорах SAMSUNG и GOLDSTAR 72 диагонали.
Неисправность № 96.) SHARP CV-2132CK1 — отключается через 2-3 секунды после включения. Блок питания исправен. Причина — IC601 (LA7837) кадровая.
Неисправность № 97.) SHARP DV-5450. Не включается. Пробит транзистор Q603 D1554 (1500/600V, 3,5A, 40W). После замены пробивает его опять. Первоначальный дефект высох конденсатор C601 47M*100V.
Неисправность № 98.) SHARP DV-5450. Помехи на изображении типа елочка, высох C714 1000*16V.
Неисправность № 99.) Для 54DT-25SC. Не подходит блокировка по адресу 4D 00 и шарп перестает спрашивать код. Осуществить снятие кода можно с помощью программатора на сайте ТЕЛЕМАСТЕР.
Неисправность № 100.) SHARP 70CS03 Проблема: Сужен растр в нижней части экрана примерно на 1/3. Неисправен Q707 — BC338-40
Неисправность № 101.) SHARP 70CS03 Растр сжат сверху (нелинейность). Неисправен С517 22,0х25V. Потеря емкости.
Неисправность № 102. ) SHARP 20H-SC Не включается, светодиод моргает RED/GREEN, накал есть, экран темный, звука нет. +В после сглаживающего фильтра около 90 вольт (норма — 115в.). В фильтре питания два кондера 100.0 на 160в — до дросселя и после. Первый — в обрыве.
Неисправность № 103.) SHARP 20H-SC Не запускается ИБП. Причина — обрыв резистора запуска R703 — 560K при номинале 27К.
Неисправность № 104.) SHARP DV-5450SC. Проблема: Включается нормально, появляется растр, но через 10-20 сек.работы, 7-10 раз включается-отключается выходной каскад и после чего отключается окончательно. Питание +112в выходного каскада остаётся в норме, а вот доп.питание снимаем с ТДКС в момент работы повышается и автоматика отключает выходной каскад. Неисправной оказалась ёмкость С-601 47.0х100в в базовой цепи выходного транзистора, там же кольцевые трещины.
Неисправность № 105.) SHARP 21E2RU Проблема: Белый экран, л.о.х., оборван разрывной резистор по питанию 200В, на плате кинескопа сгорели BF421 и диоды (по 2шт), в другом аппарате сгорели все транзисторы на плате кинескопа и диоды D811, D812; D1007 на плате TV. Наиболее вероятная причина — пробой конденсатора С871 (smd).
Неисправность № 106.) SHARP DV-5450SC Проблема: не включается из дежурного режима. Дефект сигнала Reset — заменил C1013 2,2мкФ.
Неисправность № 107.) SHARP-21S1 Проблема: узкая полоса в верхней части экрана, обрыв R505 (33 OM), замена кадровой TDA8357J после замены R505 греется, замена диода D507 (утечка)
Неисправность № 108.) SHARP DV — 2150SC. Неисправность: блок питания «цыкает» и запускается только при отключении выходного каскада строчной. Прозвонка короткого не показывает. Выходной транзистор звонится нормально. После замены выходного транзистора ящик заработал, но не долго(один вечер) и опять зацыкал БП. Снова вышел из строя выходной транзистор строчной развертки. В этом телевизоре предвыходной каскад строчной сделан по двухтактной схеме и с оконечным каскадом соединяется через развязывающий конденсатор 47.0х100в, вот только после замены этого конденсатора телевизор заработал.
Неисправность № 109. ) SHARP 21JN1 Проблема: телевизор после включения выключается через 2-3 секунды. Красный светодиод на передней панели телевизора моргает 3 раза. Неисправен конденсатор С609 100х160V.
Неисправность № 110.) SHARP 25FN1, 29FN1. Не останавливается поиск, в верхней части экрана мерцание цвета. Неисправна IC603 TA7809S (+9V, 1A).
Неисправность № 111.) SHARP 14A1-S. Проблема: нет растра и графики. На выходе НЧ видео и звук есть. После перевода в дежурный режим аппарат включается на пару секунд и переходит в дежурку. После перепрошивки микросхемы памяти всё повторяется (работает без растра и графики до первого перевода в дежурный режим). В сервисном режиме всё ОК. Дефект в обрыве SMD резистор R514 — 100 Om с 8 ноги кадровой IС501 -TDA8357, далее по схеме на 49pin BCL IС801.
Неисправность № 112.) Sharp DV-5451SC. Проблема: растр есть, изображение отсутствует. На экране линии, как будто обратный ход, только толще и более прямые. Заменить микросхему кадровой развертки IC501 (TDA8170). Не забудьте проверить и при необходимости заменить C507, C519 (100,0х35V), как правило они требуют замены.
Неисправность № 113.) Sharp 21JN1 Проблема: На изображении вверху светлые линии, с прогревом растр сужается по вертикали. Пропаять IC кадровой развёртки и заменить C507 100,0х35V.
Неисправность № 114.) Sharp 70CS-03SC01. Проблема: Нет запуска строчной развертки. На выходе H Out TDA8375AH нет СИ. Питания в норме. После замены С714 аппарат ожил.
Неисправность № 115.) SHARP 54AM-16SC. Доступ ко всем каналам закрыт паролем «Защита от детей». Пароль, как и следовало ожидать, потерян (забыт). При этом нет доступа и в режим настройки каналов. Словом, спасибо конструкторам, телевизорам пользоваться нельзя. С помощью подсказки от Alex M в конференции по радиоаппаратуре на сайте VIDAKа я снял парольную защиту, а заодно исследовал сервисный режим этого ТВ.
После входа в режим сервиса в левом верхнем углу ТВ появляется надпись «SERV». Нажимая кнопки «+ PROGRAM», «- PROGRAM», перемещаются по опциям меню сервисного режима. Изменение величин функций в опциях осуществляется кнопками «+ VOLUM», «- VOLUM». В меню сервисного режима всего 13 опций: «AGC», «AFT», «BL PHA», «VER PO», «VER AM», «VER SM», «LUMA D», «GII», «V-B-CO», «GAIN R», «GAIN G», «GAIN B», «NVM». Это, в основном, регулировки радиоканала, коррекции растра и баланса белого. Но некоторые регулировки не отражены в виде отдельных опций, а доступ к ним возможен путём непосредственного изменения байтов в МКСХ энергонезависимой памяти. Для этого предусмотрена опция сервисного меню «NVM». При входе в неё на экране высвечивается:
ХХ — два разряда адреса (байт в 16-тиричном виде) — зелёный цвет;
ХХ — два разряда значения функции (байт в 16-тиричном виде) — красный цвет
Изменение адреса осуществляется кнопками «± VOLUM».
А вот изменение значения функции происходит так:
а) цифровыми кнопками ДУ «0», «1», «2», «3» изменяется младший правый разряд на ±1, ±2, ±4, ±8 единиц (шестнадцатеричных) соответственно.
б) цифровыми кнопками ДУ «4», «5», «6», «7» изменяется старший левый разряд на ±1, ±2, ±4, ±8 единиц (шестнадцатеричных) соответственно.
Так вот, чтобы снять парольную защиту «от детей» (хотя это сделано как серьёзная защита, без права на исправление пользователем) нужно по адресу NVM — «C5» установить значение «00» (красный цвет). При включённом пароле (PIN-коде) по адресу «C5» установлено «01». Запоминание внесённых значений в память NVM происходит при переключении ТВ в дежурный режим с ДУ кнопкой «POWER».
Замечание: я заметил, что по адресам «00» ё «0F», «10» ё «1F», «20» ё «2F» трижды повторяется информация по 13 опциям меню и ещё какая-то (16 адресов). Далее расшифровку байт NVM я не знаю. Ещё одна подсказка: по адресам «C6», «C7», «C8», «C9» забит PIN-код (пароль).
Неисправность № 116.) SHARP 14A2-RU Неисправность: заворот по строке с левой стороны. Оборван R619 6,8кОм
Неисправность № 117.) SHARP 20HSC Проблема: тихий звук с НЧ-входа. В утечке С315 (маленький цилиндрик снизу платы около разъема НЧ-входа). После замены звук стал нормальный.
Неисправность № 118.) SHARP CV-2195RU Проблема: после включения из дежурного режима через 2 сек. срабатывает защита. При увел SCREEN и нескольких включениях можно заметить горизонтальную полосу. Неисправные элементы: R521, C507, IC501 LA7830.
Неисправность № 119.) Sharp CV2132CK1. Проблема: нет запуска блока питания. Пробит ключевой транзистор 2SD1883, обрыв защитного резистора на 6,2 ома. В обвязке ШИМ-контролёра сразу нашёл измерителем ESR высохший конденсатор С720 (47,0х63 в). Стоит вплотную к радиатору. После устранения неисправностей телевизор заработал с искажённым и уменьшенным размером по вертикали. Начал с обвязки LA7837, не помогло. Замена микросхемы устранила дефект. Т.е при умирании БП из-за высохшей ёмкости произошёл скачок напряжения во вторичных цепях.
Неисправность № 120.) SHARP54AT-16SС при выходе из дежурного режима релаксирует и верещит строчная развёртка. Через 4-7 секунд появляется яркий растр со всполохами по краям и сворачиванием в центре, что приводит к отключению в дежурный режим. Аппарат поступил на ремонт после одной мастерской, с подозрением на строчный трансформатор. Неисправность заключалась в конденсаторе С604 220мк10в и в обрыве резистора по питанию видеоусилителей.
Неисправность № 121.) SHARP 54DM-12SC Проблема: при включении в динамиках монотонный шум, нет запуска строчной развертки, телевизор может включится через 5 -7 минут и нормально работать. Питание микросхемы TDA8842 6,4 B. Неисправен конденсатор С712 220,0х16, стал 25мкф R=15 Ом (ESR). Заменен на 220,0х25 (105°).
Неисправность № 122.) Сhina TV Sharp 14R2. Шасси 3Y01 — LC863532C — 55К9 — (комплектуется ПДУ НХ55К8 — подходит пульт 54В3). ИБП собран на А1015 + С2655 + С5287. НОТ — D1651С ТДКС типа BSC 25-Z1003A. Неисправность: телевизор пришел с пробитым ключом ИБП — С5287, который был заменен на BU1508AX (нагрев штатного радиатора составил 42-43 градуса, когда как со штатным транзистором обычно — около 55 — 57 градусов). Кроме того были пробиты 2 диода в сетевом мосте и предохранитель. Причиной всего этого был обрыв конденсатора сетевого выпрямителя 100,0 х 400в, поэтому обратите на это внимание при поступлении ТВ с такими симптомами.
Неисправность № 123.) Sharp 21B-SC Проблема: нет матрицирования и фокусировки. Проверил кинескоп хороший. Завышены уровни на базах Q801- Q803, 4,8В при положенных 2,6В. Ключ Q804 звонится нормально, а открывается до 5В. Заменил ключ на BC547 и подрегулировал фокусировку.
Неисправность № 124.) SHARP CV-3730SC, Проблема: через 5 сек. уходит в дежурный режим, слышно как появляется высокое. Требуется проверить и при необходимости заменить С620 (1мкф 50в).
Неисправность № 125.) SHARP 21D-CK1 (21D-CK1(A)). Существует два варианта схем данных Шарпов внешне одинаковых, да и внутри компоновка плат очень похожа. Хорошо, что к ним иногда прикладывается схема. Так вот, в названии модели различия только в маленькой буковке А в кружке «(A)», хотя схема, кроме БП, построена на различных мксх. Мне чаще попадались аппараты на TDA8362 — это SHARP 21D-CK1(вероятно также CV-2195RU; 21H-SC; 14L-SC), а в 21D-CK1(A) стоит M52343SP. В этих аппаратах (об этом уже писалось) часто горят стабилизаторы 7809. Но я о другом, мне как-то нужно было войти в сервисный режим, нашёл описание входа через кнопку S1008. Но эту кнопку никак не мог найти ни на схеме ни в натуре (был аппарат SHARP 21D-CK1). И вот недавно попался 21D-CK1(A) со схемой и я всё понял — только в этих вариантах есть кнопка S1008 . Только почему не могли номер модели изменить в названии?:)). Осталось выяснить есть ли сервис в SHARP 21D-CK1 — там стоит другой процессор.
Неисправность № 126.) Sharp CV-2131CK1. Проблема: аппарат не включается совсем или через 10-15 мин. отключается. Причина — плохая пайка дросселя L701 в фильтре питания. Уже несколько телевизоров этой модели.
Неисправность № 127.) Sharp 21D-CK. Проблема: телевизор включается, и через 3 сек. уходит в дежурку. С отключенной защитой (Q603) tv работает нормально. Защита срабатывает по цепи 165 В через диод D637. Неисправен С619 (10,0х100В)
Неисправность № 128.) Sharp70ES-16S. Проблема: сильное подушкообразное искажение растра. Проверить и при необходимости заменить SMD транзистор Q506 — 2SD2391, C528 -10mFx50V, R610 — 1 OM, D516 — 47V/ 3W BZT03C47.
Неисправность № 129.) Sharp 21L-SC Проблема: не включается. C731 100x160V
Неисправность № 130.) Sharp CV-2132CK При включении телевизора, происходит запуск строчной и сразу блок питания переходит в режим защиты. При проверке обнаружил, что R540 3,3 Ом 1/2w в обрыве, это в цепи питания +27v на кадровую м/х LA7837. Пришлось заменить резистор и кадровую LA7837, (микросхема была пробита по питанию на корпус). После замены все стало ОК!
Неисправность № 131.) SHARP 20B-SC Неисправность: при включение на секунду выходит из дежурного режима проскакивает высокое и переходит в дежурку, при замыкание ключа PWR Q1003 появляется изображение сжатое по вертикали с заворотом в верху. Найдена сухая емкость С510 470,0х35в по питанию кадровой LA7830 (IX0640CE).
Неисправность № 132.) SHARP 5451C Проблема: горит сетевой предохранитель неисправны следующие элементы TEA1039, Q702(MJFL18006), Q705(BF487), R712 (33om) увеличил номинал стал (80 ком) после замены блок питания не запускается. Неисправен D723 (ZENER 15B), хотя звонится нормально.
Неисправность № 133.) SHARP 21B-SC Проблема: неисправен Б.П. обрыв R701 (6,8 ом), пробой Q701 (2SD1884), ТЕА2261. Перед заменой деталей проверьте С720 (47,0х63) и D708 (ZENER 3,9 В)
Неисправность № 134.) Sharp 20AG1-S Проблема: нет запуска строчной развертки. При проверке оказался в обрыве T601 (Z0026PE), у него видно от сырости отгнил один из выводов.
Неисправность № 135.) SHARP CV-1496 RU Блок питания — TEA2261 Дефект: телевизор после двухчасового прогрева в рабочем режиме, после выключения в дежурный режим, не выходит из дежурного в рабочий режим. Долго запускается в рабочий режим с 3-5 попытки или не выходит в рабочий режим совсем. Устранение: Уменьшить конденсатор С711 (десятый вывод TEA2261) по схеме 1500 пкФ, в реальности было 470 пкФ, установил 360 пкФ.
Неисправность № 136.) Sharp 14H-SC. Проблема: хрипит звук в системе BG/DK. Системы переключаются. Обрыв резистора R2337 (1MOм).
Неисправность № 137. ) Sharp 70ES-04C. Шасси CA-10. Неисправность: пробит строчный транзистор, в блоке питания выбило — Q701, Q702, Q703, R716(0,47ом), D712. Все это произошло из-за обрыва С613 (0.68мкф 250в) в цепи строчной ОС. После восстановления всего, при включении происходила попытка запуска строчной развертки и уход в дежурный режим. Срабатывала защита. Обратил внимание на тихие щелчки на плате кинескопа в такт с запуском развертки. После отсоединения ПК от горловины, щелчки усилились. После замены С902 4700 2кВ , телевизор заработал. В данном шасси замена транзисторов блока питания ВС337-40 на другие, похожие по параметрам, приводит к нестабильной работе блока питания. Блок питания дежурного режима можно при ремонте отключить, отпаяв D730, при этом основной блок питания должен нормально запускаться.
Неисправность № 138.) SHARP 70ES-04C (SDA 5273-2S + MSP 3400C C8+ кадр в кадре). Проблема: периодически сужается кадровая. Среди множества холодных паек, основная пропайка индуктивности FB501 около IC501 (TDA7480).
Неисправность № 139.) SHARP 63CS03S Проблема: телевизор начал выключаться, притом каждый раз по разному: то выключиться и включиться, то выключиться и начинает моргать светодиод (количество вспышек разное от 1 до 3). Отклоняющую систему пропаял, TDA8375AH поменял (попалась 3-я версия). Ничего не помогло. Причина оказалась в транзисторе Q704 +5V stby. Транзистор выключался на очень короткое время, а потом снова восстанавливался. Заметил, только подключив осциллограф. После замены всё стало нормально. Важно при замене этого транзистора проконтролировать +5V stby, оно должно быть 5,2+5,3V, иначе будут проблемы.
Неисправность № 140.) SHARP DV-5450SC (Shassis: S3B). Телевизор не выходит из дежурного режима (светодиод на передней панели постоянно мигает). А до этого в аппарате пропал цвет (нет СЕКАМа) и остались лишь ДМВ каналы. Характерные признаки сбоя микропрограммы (прошивки) в EEPROM IC1002 24C02. Невыход из деж. режима нашёлся быстро — виновен С714 1000х16В (возросло внутреннее сопротивление на ВЧ, т. к. тестером звонится вполне прилично). Что-то подобное замечалось в сообщении №117, но там ещё ТВ включался. Этот конденсатор фильтрует напряжение +8В (реально +8,5В), а в моём случае было менее 7В, которое питает МКСХ деж. режима. А с памятью пришлось повозиться. Похожий случай у меня был уже давно, тогда я поставил чистую 24C02 и всё восстановилось (изменились некоторые надписи в меню), даже геометрию подстраивать не пришлось. А сейчас у меня оказалась 24C02, которая уже прошивалась (что я понял не сразу) и с ней аппарат не восстановился. Пришлось думать. Сразу скажу, что программатора у меня нет (хотя и собираюсь завести) и я не совсем согласен с webmasterом и некоторыми другими мастерами в части безальтернативности использования в подобных случаях оного. Есть варианты, например, ремонт на дому у клиента, да и знание структуры сервисных режимов полезен, а при определённом навыке и опыте ремонт можно сделать быстрее без программатора. Сбой прошивки у меня встречался и в SHARP 54AT-16SC; 54AM-12SC, о чём отдельно, поэтому решил воспользоваться описанием прошивки для этих аппаратов (Shassis: 5BS-A), где за систему цвета и доступные диапазоны отвечает байт по адресу (шестнадцатеричный код в опции сервисного режима — NVM): 0B. Его (байта) возможные значения — 03, С3, Е3 и др. Так вот, никакие изменения по данному адресу 0B для шасси S3B не подходят. На шасси S3B полной расшифровки прошивки нет даже на CD-R SHARP. Пришлось взять с сайта ТЕЛЕМАСТЕР открытую прошивку на SHARP DV-5450SC, распечатать её и нудно вбить в нерабочий аппарат (хватило части). Затем решил всё же найти адрес байта отвечающего за эти важнейшие настройки. После нудного перебора определил: 21. Всё, теперь вбивая по данному адресу вышеприведённые значения возвращаем метровые волны и СЕКАМ.
Неисправность № 141.) Sharp 21E2-RU. Проблема: после включения сетевой кнопкой, телевизор включается в дежурный режим. При переводе в рабочий режим появляется высокое, но через несколько секунд отключается и индикатор гаснет. Чтобы снова включить телевизор, нужно его выключить сетевой кнопкой. Если успеть до отключения добавить ускоряющего, то виден растр с линиями обратного хода луча. Виновата оказалась память 24WC04. Прошил новую на программаторе, всё заработало, но не настраиваются программы. При замере напряжений на тюнере выяснилось, что вместо питания 5В всего 2,5В. Откинул ножки питания тюнера, появилось 5В. Виноват оказался транзистор Q751 (2SC1815) пробой база-эмиттер.
Неисправность № 142.) SHARP 70CS-03S Периодически выходит из строя строчный транзистор. Проверить D609, 610, C601,619, заменить С604 и проверить разьем на самой ОС -холодная пайка ставить только BUH515 и поменять С604, можно на 470/35 105 град или ТДКС с прогревом прошивает было такое с Philips смотреть конденсатор по питанию предоконечного каскада.
Неисправность № 143.) TV SHARP 14A1-RU на м/с TDA9381PS, при попытке запуска буквально через 5 секунд переходит в дежурный режим и начинает моргать красным светодиодом. При попытке найти неисправность включил с отключенной ОС телевизор запустился, естественно с точкой на экране затем заморгал красный светодиод, но телевизор продолжал работать. Затем подключил ОС телек нормально запустился как положено со всеми развёртками задал ему автопоиск пролетел все диапазоны ничего не нашёл. Выключил включил снова старая песня уход в дежурку и моргание красного светодиода. Проверил шину SCL SDA при попытке обращения к тюнеру телек переходит в дежурку. Выходит что при неисправности тюнера он сразу в дежурку (хотя я не уверен что тюнер дохлый, просто как я понял последним опрашивается тюнер а может быть это просто совпадение ухода в дежурку и обращение к тюнеру).
После долгих поисков пришёл к замене строчного транзистора D1877. Если замена транзистора не помогла, то смело газовой горелкой, паяльной станцией или строительным феном пропаиваете тюнер и всё будет работать. Дело в том что описав первую неисправность, позже в моём экземпляре тв вылезла ещё одна похожая. Но здесь отключение ОС уже не помогало и всё сводилось к тюнеру (подобный тюнер знаменит своими чудесами на тв SONY).
Несколько советов по ремонту кинескопов
Совет 1.) На телевизоре Sharp замкнул кинескоп (зеленый цвет с накалом). Проявляется стандартно — через несколько секунд после включения экран зеленеет все ярче и ярче, появляются линии обратного хода, затем БП аварийно отключается (данная неисправность может быть вызвана утечкой под напряжением транзистора видеоусилителя — проверяется путем замены).
Проблема устраняется путем изменения цепи накала. На плате кинескопа перерезать трассы, идущие к накалу, на сердечник ТДКС намотать 1-3 витка монтажного провода во фторопласте. Число витков нужно подобрать, начиная с 1-го (обычно два витка), контролируя на глаз накал (промахнуться невозможно — ведь в самом ТДКС целое число витков). В цепь последовательно с получившейся обмоткой включить резистор того номинала, который стоял на ограничении тока накала (обычно 0,5 — 3 Ом) и припаять всю конструкцию к выводам накала кинескопа. Способ применим к любым кинескопам и многократно опробован, в т.ч. на советских телеках (число витков в этом случае нужно подобрать). Повторов не было, операция делается в домашних условиях за полчаса. Идея почерпнута из журнала «Радио», но там предлагалось включить в разрыв накала импульсный трансформатор (тоже опробовано, тоже эффективно).
Совет 2.) Дикий способ убрать замыкание в кинескопе. Применим ТОЛЬКО к ламповым ТВ (цветные и ч/б, у которых лампы в развертке), коих у нас в регионе еще очень много). Итак, если диагностировано КЗ, без разницы между какими электродами, делаем так. Отсоединяем плату кинескопа от БЦ (либо отпаиваем катод от платы УПЧИ), снимаем присоску с анода, берем ее чем-нибудь хорошо изолированным (не дай бог уронить!) и включаем ТВ. После прогрева развертки (присоска начинает шипеть) подносим присоску к плате кинескопа и начинаем веселиться. На расстоянии 2-3 см между ПК и присоской начинают лететь искры — не надо пугаться! Водим присоской ОКОЛО платы, добиваясь попадания искры на все электроды. (На кинескопе при этом обязательно должен быть накал и земля на самой плате). Выключаем ТВ, подключаем ПК и убеждаемся, что все в норме.
Способ много раз опробован — никогда ничего плохого не случалось с остальными элементами схемы, а КЗ вышибает на раз. Кинескопы после такой операции тоже живут благополучно. Напомню о технике безопасности — ОБЯЗАТЕЛЬНО КТО-НИБУДЬ ДОЛЖЕН БЫТЬ РЯДОМ, А ДЕРЖАТЬ ПРИСОСКУ НУЖНО ЧЕМ НИ БУДЬ ЭЛЕКТРИЧЕСКИ НАДЕЖНЫМ (я зажимаю между двумя длинными дощечками).
Совет 3.) Если подсел (особенно на советских), а на новый у хозяев денег нет, не делайте поднакал — во многих случаях достаточно добавить напряжения с МП. 3УСЦТ и подобные нормально держат 145-150В, кинескоп после этого служит еще 1,5-2 года.
Совет 4.) Много предлагалось в литературе способов защиты кинескопов, основанных на задержке подачи высокого напряжения. Если у ТВ один источник питания, который при переходе в дежурный режим не меняет слишком выходные напряжения, рекомендую просто накал кинескопа завести с блока питания через шестивольтовую КРЕН, прикрутив ее для теплоотвода к подходящей железяке в ТВ. На выход КРЕН — обязательно стабилитрон КС168 для защиты кинескопа в случае пробоя микросхемы. Чуть усложняется процедура включения — сначала включаем ТВ в дежурный режим, ждем 1-2 минуты, затем включаем ТВ. Выключение — в обратной последовательности.
Прелесть способа еще в том, что изображение появляется сразу, без мутного прогрева. Есть одно но-гонять сутками включенный накал не рекомендуется — кинескопу побоку, а вот магниты на горловине могут через 1-2 года начать терять свои свойства.
Важное дополнение
Был случай замыкания в Sharp 21 красного катода с накалом с тем же классическим проявлением. Однако, при установке своей обмотки накала телевизор стал уходить в защиту вообще сразу же. Так же он вел себя с отключенными выводами накала кинескопа. При рассмотрении схемы накала оказалось: один вывод заземлен, второй идет к обмотке ТДКС и оттуда же отходит малозаметный полупроводник и уходит в глубины схемы (контроль напряжения?).
Получилось 2 варианта: 1) своя обмотка на накал и резистор 10 Ом 5 Вт к обмотке ТДКС в качестве нагрузки для обмана. Опробовано (кратковременно) — работает. 2) Разделительный трансформатор. Намотан на том, что было под рукой — сердечник ТВС переносного ТВ. Намотан проводом в ПХВ изоляции, обм. I — 10…20 витков, II — соотв. 11…21 виток (некритично. Витки обмотки II подобрать по равенству напряжений на обмотках при подключенном кинескопе с измерением вольтметром в обоих направлениях). Обмотки мотать только друг на друга! Собранный сердечник закреплен на плате кинескопа.
Замечание
При изолированной цепи накала даже при длительной работе пробой кинескопа не происходит — замеряли вольтметром и омметром. Так что и ухудшения четкости не происходит.
Удачи в ремонте!!!
Метки: [ дельные советы, ремонт ТВ ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
Как почистить ноутбук?
… или профилактика ноутбука своими руками
Раньше мы рассматривали возможные неисправности компьютера из-за не вовремя или совсем не сделанного техобслуживания. Это же и касается ноутбука. Ноутбук — как пылесос засасывает своим вентилятором, как насосом воздух вместе с пылью. По пути следования воздушного потока пыль оседает в некоторых уютных местечках и забивает радиатор наглухо!
Подробнее…
Перегонка и способы очистки самогона.
Вот и закончилось брожение… затор превратился в брагу. Теперь необходимо перегнать брагу и отделить спирт от других веществ.
Процесс отделения спирта из браги называется — дистилляция или процесс отгонки спирта. (статья для лиц +18!)
Подробнее…
Электропроводка в доме, квартире, офисе
Образец кольцевой проводки дома
Замкнутая кольцевая электропроводка — это когда все электрические цепи идут от потребительского щитка с рубильником, отключающим щит от основной сети, а штепсельные розетки соединены продолженным кольцом кабеля. Подробнее…
Популярность: 25 394 просм.
Книги по ремонту и настройке телевизоров. Сборник книг по ремонту отечественных и зарубежных телевизоров (60 книг) Пособие по ремонту телевизоров
Если вы молодой специалист по , то вам следует знать, что иногда найти проблему неполадки гораздо сложнее, чем ее решить, а на решение не всегда уходит 5 минут. Для того, что бы стать настоящим мастером своего дела, вам понадобится опыт, который вы приобретете только на практике.
Для начала вам следует вооружиться схемой сломанного телевизора и по ней проводить ремонт. Однако в случае с импортными телевизорами это бывает не всегда осуществимо.
Начать ремонт следует с чистки телевизора. Воспользуйтесь мягкой кистью и пылесосом. Очистите все платы и схемы от пыли и прочего мусора. Иногда проблема кроется под ними. Осмотрите все конденсаторы, возможно, они вздулись или разорвались. Резисторы, транзисторы и микросхемы могли прогореть. Если проблема была обнаружена, то устраните её, заменив поврежденные детали.
Если визуальных дефектов нет, то необходимо приступать к проверке всего телевизора. Начать следует с проверки блока питания.
Для тестирования блока питания, необходимо отключить его от телевизора. Далее, подсоединяем блок питания к обычной лампе накаливания. Если лампа не загорается, то вероятнее всего проблема в блоке. Ремонт блока питания — очень долгая процедура. Проще и дешевле приобрести новый блок, чем ремонтировать старый. Однако, если вы решили отремонтировать его, то запаситесь терпением, оловом и транзисторами.
Кроме блока питания во время ремонта телевизора проблемы могут возникнуть со строчной разверткой.
При проверке развертки следует установить лампу накаливания вместо предохранителя. Если лампа загорится на пару секунд, а потом погаснет или будет очень тускло гореть, то выходной каскад строчной развертки работает корректно. Если же лампа загорелась и продолжает ярко светиться, то будьте уверены, что конденсатор строчной развертки неисправен.
Однако чаще всего затрудняется тем, что необходимо найти неисправность в блоке управления.
Для этого следует воспользоваться схемой процессора управления. Если вы не смогли достать схему для какого-то телевизора, то постарайтесь скачать её из интернета. Это в десятки раз облегчит вашу работу.
Как определить, что проблема именно в блоке управления? Основными «симптомами» являются:
Телевизор не включается;
Не реагирует на сигналы от пульта;
Не вызывается меню телевизора;
Сбои в настройках телеканалов;
Сбои яркости и контраста.
Для начала необходимо проверить наличие питания, подаваемого на плату. Далее проверяем поступление сигнала с процессора. Если сигнал есть, то следует искать проблему в схеме включения. Однако, если сигнал не поступает, то вам придется менять весь процессор.
Помните, делая, следует быть максимально внимательным и проверять все по два раза, так как из-за одной неосторожности можно сбить работу всей цепи. Перед началом ремонта проверьте все инструменты и наличие запасных транзисторов, резисторов и прочего, необходимого вам для работы со схемами.
Автор : Лоран Ж.
Название
Издательство : М:, ДМК Пресс
Год : 2013
Страниц : 256
Формат : DJVU
Размер : 15 МБ
Даже глубокое теоретическое изучение функционирования телевизора не дает ответов на некоторые вопросы, возникающие у специалиста по ремонту. Наряду с хорошим знанием электронных схем важно умение быстро проводить диагностику неисправностей, возникающих на шасси современного телевизора. Сто неисправностей, рассмотренных в данной книге, выбраны с ориентацией на примеры из реальной практики. Их анализ был бы неполным без учета статистики дефектов отдельных компонентов телевизоров. Принимая во внимание ограничения, накладываемые работой компонентов, можно найти более эффективные решения технических проблем. Книга предназначена для специалистов, занимающихся ремонтом или промышленным производством узлов и блоков телевизоров, а также компьютерных мониторов и видеопроекторов.
Предисловие 18
Список сокращений 19
1. Техника безопасности, инструменты и измерения 21
1.1. Основы техники безопасности 22
1.1.1. Безопасность пользователя 22
1.1.2. Меры безопасности при проведении ремонтных работ 23
1.2. Мультиметр, осциллограф, генератор, LC- мост 26
1.2.1. Мультиметр 26
1.2.2. Осциллограф 32
1.2.3. Аксессуары 34
1.2.4. LC-мост 35
1.2.5. Генератор телевизионного сигнала для строчного трансформатора 36
1.3. Изолированный источник напряжения 220 В и источники питания низковольтного напряжения 36
1. 3.1. Изолированный источник, или изолированная розетка, на 220 В, 50 Гц 36
1.3.2. Источники низковольтного напряжения 37
1.4. Генератор телевизионных испытательных таблиц и источники аудио- и видеосигналов 38
1.4.1. Генератор телевизионных испытательных таблиц 38
1.4.2. Составная таблица настройки цвета 38
1.4.3. Другие источники аудио- и видеосигналов 40
1.5. Использование второго телевизора 41
1.6. Фиктивная нагрузка 42
2 Общие неисправности 43
2.1. Анализ № 1. Неисправность выключателя 44
2.1.1. Анализ неисправности 44
2.1.2. Устранение неисправности 44
2.2. Анализ № 2. Дефект асимметричности выключателя 45
2.2.1. Анализ неисправности 45
2.2.2. Устранение неисправности 45
2.3. Анализ № 3. Короткое замыкание позистора 46
2.3.1. Анализ неисправности 46
2.3.2. Устранение неисправности 47
2.4..Анализ № 4. Неисправность в первичной цепи источника пцтания 48
2.4.1. Анализ неисправности 49
2.4.2. Устранение неисправности 50
2. 5. Анализ № 5. Обрыв в фильтрующем трансформаторе 50
2.5.1. Анализ неисправности 51
2.5.2. Устранение неисправности 51
2.6. Анализ № 6. Неисправность в цепи преобразования 51
2.6.1. Анализ неисправности 52
2.6.2. Устранение неисправности 54
2.7. Анализ № 7. Запуск схемы управления источников питания 55
2.7.1. Анализ неисправности 55
2.7.2. Устранение неисправности 55
2.8. Анализ № 8. Дефект в схеме управления источником питания 56
2.8.1. Анализ неисправности 57
2.8.2. Устранение неисправности 59
2.9. Анализ № 9. Дефект в схеме управления источником питания 59
2.9.1. Анализ неисправности 60
2.9.2. Устранение неисправности j 64
2.10. Анализ № 10. Не запускается источник питания SOPS (автоколебательного типа) 65
2.10.1. Анализ неисправности 65
2.10.2. Устранение неисправности 66
2.11. Анализ № 11. Короткое замыкание в цепи вторичной обмотки, формирующей напряжение Uстр 68
2.11.1. Анализ неисправности 68
2.11.2. Вывод 70
2.12. Анализ № 12. Неисправности в схемах управления источниками питания (схемы питания) 70
2.12.1. Анализ неисправности 71
2.12.2. Устранение неисправности 71
2.13. Анализ № 13. Пробой ключевого транзистора 73
2.13.1. Анализ неисправности 73
2.13.2. Устранение неисправности 74
3. Темный экран 77
3.1. Анализ № 1. Источник питания «хлопает» 78
3.1.1. Анализ неисправности 78
3.1.2. Устранение неисправности 79
3.2. Анализ № 2. Источник питания остается в дежурном режиме 79
3.2.1. Анализ неисправности 79
3.2.2. Устранение неисправности 82
3.3. Анализ № 3. Управляющий микроконтроллер заперт 83
3.3.1. Анализ неисправности 84
3.3.2. Устранение неисправности 84
3.4. Анализ № 4. Источник питания «хлопает», слышен рокот 85
3.4.1. Анализ неисправности 85
3.4.2. Устранение неисправности 86
3.5. Анализ № 5. «Хлопанье», неисправность в схеме мягкого запуска soft start 86
3.5.1. Анализ неисправности 87
3. 5.2. Устранение неисправности 88
3.6. Анализ № 6. Дефект в схеме рабочего напряжения питания первичной цепи 89
3.6.1. Анализ неисправности 89
3.6.2. Устранение неисправности 90
3.7. Анализ № 7. Источник питания «хлопает» 90
3.7.1. Анализ неисправности 90
3.7.2. Устранение неисправности 91
3.8. Анализ № 8. Неисправность стабилизатора напряжения 5 В 91
3.8.1. Анализ неисправности 92
3.8.2. Устранение неисправности 92
3.9. Анализ № 9. Неисправность в цепи регулирования звука 92
3.9.1. Анализ неисправности 92
3.9.2. Устранение неисправнрсти 92
3.10. Анализ № 10. Неисправность в цепи гашения пятна 93
3.10.1. Анализ неисправности 93
3.10.2. Устранение неисправности 94
3.11. Анализ № 11. Неисправность в схеме получения сигнала SandCastle SSC 94
3.11.1, Анализ неисправности 95
3.11.2. Устранение неисправности 95
3.12. Анализ № 12. Отсутствует питание строчного силового ключа 95
3.12.1. Анализ неисправности 96
3. 12.2. Устранение неисправности 96
4. Телевизор не выходит из дежурного режима или режима обеспечения безопасности 97
4.1. Анализ № 1. Неисправность в схеме управления выхода из дежурного режима 98
4.1.1. Анализ неисправности 98
4.1.2. Устранение неисправности 99
4.2. Анализ № 2. Неисправность в цепи вторичного регулирования 101
4.2.1. Анализ неисправности 100
4.2.2. Устранение неисправности 101
4.3. Анализ № 3. Неисправность выходного каскада строчной развертки 101
4.3.1. Анализ неисправности 102
4.3.2. Устранение неисправности 102
4.4. Анализ № 4. Неисправность строчного трансформатора 103
4.4.1. Анализ неисправности 103
4.4.2. Устранение неисправности 105
4.5. Анализ № 5. Неисправность согласующего конденсатора (строчной развертки) 105
4.5.1. Анализ неисправности 105
4.5.2. Устранение неисправности 106
4.6. Анализ № 6. Неисправность в схеме управления строчным транзистором 106
4.6.1. Анализ неисправности 107
4. 6.2. Устранение неисправности 108
4.7. Анализ № 7. Неисправность тактового генератора в схеме звукового цифрового процессора 108
4.7.1. Анализ неисправности 109
4.7.2. Устранение неисправности 109
5. Геометрические искажения изображения 111
5.1. Анализ № 1. Подушкообразные искажения растра 112
5.1.1. Анализ неисправности 112
5.1.2. Устранение неисправности 114
5.2. Анализ № 2. Подушкообразное искажение растра 114
5.2.1. Анализ неисправности 114
5.2.2. Устранение неисправности 115
5.3. Анализ № 3. Неисправность вольтодобавки устройства кадрового обратного хода 115
5.3.1. Анализ неисправности 115
5.3.2. Устранение неисправности 116
5.4. Анализ № 4. Неисправность в кадровых силовых ключах 116
5.4.1. Анализ неисправности 117
5.4.2. Устранение неисправности 118
5.4.3. Вывод 118
5.5. Анализ № 5. Неисправность в схеме управления линейности кадров 119
5.5.1. Анализ неисправности 120
5.5.2. Устранение неисправности 121
5. 6. Анализ № 6. Неисправность кадровой развертки 121
5.6.1. Анализ неисправности 121
5.6.2. Устранение неисправности 122
5.7. Анализ № 7. Неисправность в схеме кадровой развертки 122
5.7.1. Анализ неисправности 123
5.7.2. Устранение неисправности 125
5.8. Анализ № 8. Неисправность кадрового усилителя 125
5.8.1. Анализ неисправности.\ 125
5.8.2. Устранение неисправности 126
5.9. Анализ № 9. Неисправность тактового генератора поднесущей цветности 126
5.9.1. Анализ неисправности 127
5.9.2. Устранение неисправности 127
6 Нестабильность изображения 129
6.1. Анализ № 1. Неисправность схемы синхронизации 130
6.1.1. Анализ неисправности 130
6.1.2. Устранение неисправности 131
6.2. Анализ № 2. Неисправность тактового генератора поднесущей цветности 132
6.2.1. Анализ неисправности 133
6.2.2. Устранение неисправности 134
6.3. Анализ № 3. Неисправность, связанная со строчным трансформатором 135
6.3.1. Анализ неисправности 135
6. 3.2. Устранение неисправности 135
6.4. Анализ № 4. Неисправность PIP (устройства «картинка в картинке») 136
6.4.1. Анализ неисправности 136
6.4.2. Устранение неисправности 137
6.5. Анализ № 5. Неисправность в узле переключения диапазонов 137
6.5.1, Анализ неисправности 137
6.5.2. Устранение неисправности 138
6.6. Анализ № 6. Неисправность блока переключения стандартов 138
6.6.1. Анализ неисправности 139
6.6.2. Устранение неисправности 139
6.7. Анализ № 7. Неисправность в цепи питания генератора сигналов синхронизации 140
6.7.1. Анализ неисправности 140
6.7.2. Устранение неисправности 140
6.8. Анализ № 8. Неисправность усилителя ПЧ изображения 141
6.8.1. Анализ неисправности 141
6.8.2. Устранение неисправности 142
6.9. Анализ № 9. Неполадки, связанные со схемой переключения или видеопроцессором 142
6.9.1. Анализ неисправности 142
6.9.2. Устранение неисправности 143
6.10. Анализ № 10. Отсутствует фильтрация напряжения питания +12 В 143
6. 10.1. Анализ неисправности 144
6.10.2. Устранение неисправности 144
7. Отсутствует цвет на изображении 145
7.1. Анализ №1. Неисправность в цепях обработки цветности 146
7.1.1. Анализ неисправности 146
7.1.2. Устранение неисправности 148
7.2. Анализ № 2. Неисправность блока обработки сигнала цветности 148
7.2.1. Анализ неисправности 149
7.2.2. Устранение неисправности 149
7.3. Анализ № 3. Неисправность в блоке обработки сигнала цветности стандарта SECAM 151
7.3.1. Анализ неисправности 151
7.3.2. Устранение неисправности 151
7.4. Анализ № 4. Неисправность в цепи питания сигнала цветности 152
7.4.1. Анализ неисправности 153
7.4.2. Устранение неисправности 153
8. Искажение цветопередачи 155
8.1. Анализ № 1. Выходной видеоусилитель цвета 156
8.1.1. Анализ неисправности 156
8.1.2. Устранение неисправности 156
8.2. Анализ № 2. Несвоевременное ограничение тока луча 158
8.2.1. Анализ неисправности 158
8.2.2. Устранение неисправности 159
8. 3. Анализ № 3. Наличие доминирующего цвета, неисправность схемы автоматического баланса белого 159
8.3.1. Анализ неисправности 159
8.3.2. Устранение неисправности 160
8.4. Анализ № 4. Неисправность схем переключения 160
8.4.1. Анализ неисправности 160
8.4.2. Устранение неисправности 162
8.5. Анализ № 5. Отсутствует инкрустация OSD (вывод информации на экран) 163
8.5.1. Анализ неисправности 163
8.5.2. Устранение неисправности 164
8.6. Анализ № 6. Генератор OSD (вывод информации на экран) не работает 164
8.6.1. Анализ неисправности 164
8.6.2. Устранение неисправности 165
8.7. Анализ № 7. Петля размагничивания не работает 165
8.7.1. Анализ неисправности 165
8.7.2. Устранение неисправности 166
8.8. Анализ № 8. Дефект расположения маски 167
8.8.1. Анализ неисправности 167
8.8.2. Исправление дефекта 167
8.9. Анализ № 9. Неисправность узла ограничения тока луча 168
8.9.1. Анализ неисправности 168
8.9.2. Устранение неисправности 169
8. 10. Анализ № 10. Обрыв в линии задержки сигналов цветности 169
8.10.1. Анализ неисправности 169
8.10.2. Устранение неисправности 170
8.11. Анализ № 11. Неисправность схемы фильтра «клеш» 170
8.11.1. Анализ неисправности 170
8.11.2. Устранение неисправности 171
8.12. Анализ № 12. Неисправность, связанная с выходными видеоусилителями 171
8.12.1. Анализ неисправности 172
8.12.2. Устранение неисправности 173
8.13. Анализ № 13. Обрыв в канале яркости Y 173
8.13.1. Анализ неисправности 173
8.13.2. Устранение неисправности 174
8.14. Анализ № 14. Неисправности канала промежуточной частоты изображения 174
8.14.1. Анализ неисправности 174
8.14.2. Устранение неисправности 175
9. «Снег» на экране 177
9.1. Анализ № 1. Отклонение настройки 178
9.1.1. Анализ неисправности 178
9.1.2. Устранение неисправности 178
9.2. Анализ № 2. Отсутствие запоминания настройки на канал 179
9.2.1. Анализ неисправности 179
9.2.2. Устранение неисправности 180
9. 3. Анализ № 3. Неисправность в цепях питания входных каскадов 180
9.3.1. Анализ неисправности 181
9.3.2. Устранение неисправности 182
9.4. Анализ № 4. Неисправность в схеме перезапуска RESET 182
9.4.1. Анализ неисправности 183
9.4.2. Устранение неисправности 183
10. Дефекты звука 185
10.1. Анализ № 1. Неисправность схемы, усиления звука 186
10.1.1. Анализ неисправности 186
10.1.2. Устранение неисправности 187
10.2. Анализ № 2. Неисправность в схеме дежурного режима 188
10.2.1. Анализ неисправности 188
10.2.2. Устранение неисправности 188
10.3. Анализ № 3. Неисправность в модуле телетекста 189
10.3.1. Анализ неисправности 189
10.3.2. Устранение неисправности 190
10.4. Анализ № 4. Неисправность в схеме выключения звука 190
10.4.1. Анализ неисправности 190
10.4.2. Устранение неисправности 191
10.5. Анализ № 5. Неисправность усилителя промежуточной частоты, звукового сигнала 191
10.5.1. Анализ неисправности 191
10. 5.2. Устранение неисправности 192
10.6. Анализ № 6. Неисправность в схеме аудиоадаптации (схема коммутации внешних сигналов) 192
10.6.1. Анализ неисправности 193
10.6.2. Устранение неисправности 193
10.7. Анализ № 7. Неисправность в схеме управляющего микроконтроллера 194
10.7.1. Анализ неисправности 194
10.7.2. Устранение неисправности 195
10.8. Анализ № 8. Неисправность звукового цифрового процессора 195
10.8.1. Анализ неисправности 195
10.8.2. Устранение неисправности 196
11. Другие неисправности 197
11.1. Анализ № 1. Телевизор не работает от пульта дистанционного управления 198
11.1.1. Анализ неисправности 198
11.1.2. Устранение неисправности 198
11.2. Анализ № 2. Пронзительный звук, издаваемый источником питания 199
11.2.1. Анализ неисправности 199
11.2.2. Устранение неисправности 200
11.3. Анализ № 3. Неисправность схемы инкрустирования (экран серого цвета) 201
11.3.1. Анализ неисправности 201
11.3.2. Устранение неисправности 201
11. 4. Анализ № 4. Отсутствие остановки при автоматическом поиске станции 202
11.4.1. Анализ неисправности 202
11.4.2. Устранение неисправности 203
11.5. Анализ № 5. Повторяющаяся неисправность строчного силового транзистора 203
11.5.1. Анализ неисправности 203
11.5.2. Устранение неисправности 204
11.6. Анализ № 6. Неисправность в петле автоматического баланса белого 205
11.6.1. Анализ неисправности 205
11.6.2. Устранение неисправности 207
11.7. Анализ № 7. Неисправность источника питания видеоусилителя 207
11.7.1. Анализ неисправности 207
11.7.2. Устранение неисправности 208
11.8. Анализ № 8. Перегрузка цепи сигнала Super SandCastle SSC 209
11.8.1. Анализ неисправности 209
11.8.2. Устранение неисправности 209
11.9. Анализ № 9. Неисправность схемы гашения луча 210
11.9.1. Анализ неисправности 210
11.9.2. Устранение неисправности 211
11.10. Анализ № 10. Неисправность пульта дистанционного управления 211
11.10.1. Анализ неисправности 211
11. 10.2. Устранение неисправности 212
12. Временные неисправности 213
12.1. Анализ № 1. Проблемы, связанные с входными каскадами 214
12.1.1. Анализ неисправности 214
12.1.2. Устранение неисправности 214
12.2. Анализ № 2. Проблемы, связанные со схемой цветности 215
12.2.1. Анализ неисправности 215
12.2.2. Устранение неисправности 215
12.3. Анализ № 3. Дефект в строчном трансформаторе 216
12.3.1. Анализ неисправности 216
12.3.2. Устранение неисправности 216
12.4. Анализ № 4. Блокировка управляющего микроконтроллера 217
12.4.1. Анализ неисправности 217
12.4.2. Устранение неисправности 218
12.5. Анализ № 5. Неисправность блока ограничения тока луча 218
12.5.1. Анализ неисправности 218
12.5.2. Устранение неисправности 219
12.6. Анализ № 6. Неисправность схемы питания во время кадрового обратного хода 220
12.6.1. Анализ неисправности 220
12.6.2. Устранение неисправности:221
12.7. Анализ № 7. Дефект на шине i2c 221
12. 7.1. Анализ неисправности 221
12.7.2. Устранение неисправности 222
12.8. Анализ № 8. Дефект в схеме строчной АПЧиФ 222
12.8.1. Анализ неисправности 222
12.8.2. Устранение неисправности 223
12.9. Анализ № 9. Некачественное питание варикапа 223
12.9.1. Анализ неисправности 224
12.9.2. Устранение неисправности 224
12.10. Анализ № 10. Неполадка, связанная с детектором совпадения 225
12.10.1. Анализ неисправности 225
12.10.2. Устранение неисправности 225
13. Синтез. Неисправности отдельных элементов 227
13.1. Выявление неисправности 228
13.1.1. Общая неисправность 228
13.1.2. Темный экран 228
13.1.3. Экран белый, серый, красный 231
13.1.4. Искажения цвета 231
13.2. Неисправности элементов и их составляющих 233
13.2.1. Термическая и механическая нагрузка 233
13.2.2. Основные виды неисправностей электронных элементов 234
13.2.3. Конденсатор, электролитический конденсатор 235
13.2.4. Резистор, подстроечный резистор 236
13. 2.5. Полупроводниковые элементы 236
13.2.6. Катушки и трансформаторы 237
13.3. Общий вывод 237
Приложение 1. Цоколевки широко используемых элементов и соответствие между элементами 239
Типы выводов широко используемых транзисторов и стабилизаторов 240
Таблица соответствий транзисторов 240
Приложение 2. Анализ неисправности на основе изображения 243
Алфавитный указатель 249
Даже глубокое теоретическое изучение функционирования телевизора не дает ответов на некоторые вопросы, возникающие у специалиста по ремонту. Наряду с хорошим знанием электронных схем важно умение быстро проводить диагностику неисправностей, возникающих на шасси современного телевизора. Сто неисправностей, рассмотренных в данной книге, выбраны с ориентацией на примеры из реальной практики. Их анализ был бы неполным без учета статистики дефектов отдельных компонентов телевизоров.
Принимая во внимание ограничения, накладываемые работой компонентов, можно найти более эффективные решения технических проблем. Книга предназначена для специалистов, занимающихся ремонтом или промышленным производством узлов и блоков телевизоров, а также компьютерных мониторов и видеопроекторов.
Предисловие
Список сокращений
1. Техника безопасности, инструменты и измерения
2 Общие неисправности
3. Темный экран
4. Телевизор не выходит из дежурного режима или режима обеспечения безопасности
5. Геометрические искажения изображения
6 Нестабильность изображения
7. Отсутствует цвет на изображении
8. Искажение цветопередачи
9. «Снег» на экране
10. Дефекты звука
11. Другие неисправности
12. Временные неисправности
13. Синтез. Неисправности отдельных элементов
Приложение 1
Цоколевки широко используемых элементов и соответствие между элементами
Типы выводов широко используемых транзисторов и стабилизаторов
Таблица соответствий транзисторов
Приложение 2
Анализ неисправности на основе изображения
Алфавитный указатель
Название: Самоучитель по ремонту телевизоров
Автор: Лоран Ж.
Издательство: М.: ДМК Пресс
Год: 2013
Страниц: 256
Язык: Русский
Формат: DjVu
Размер: 14.5 Mб (3% восст.)

Бурное развитие современных технологий привело к тому, что на рынке появились LCD-телевизоры (от англ. Liquid Crystal Display — жидкокристаллический дисплей) по вполне демократичным ценам. За последнее время технические характеристики LCD-панелей существенно улучшились, что сделало возможным их использование в качестве телевизионных экранов.
В LCD-телевизорах используются жидкокристаллические (ЖК) матрицы, технология производства которых идентична технологии выпуска матриц для компьютерных ЖК мониторов. Важное отличие заключается в заметно меньшем разрешении экранов, предназначенных для установки в телевизоры и, соответственно, в более крупных размерах пикселей. Однако, при просмотре пиксели не заметны, потому что телевизоры, в отличие от мониторов ПК, устанавливают на большем расстоянии от зрителя. Напомним, что по рекомендациям специалистов, это расстояние должно составлять не менее трех диагоналей видимого изображения.
Главное преимущество ЖК телевизоров перед традиционными моделями на основе элект-ронно-лучевой трубки (ЭЛТ) заключается в отсутствии заметного мерцания экрана, поскольку здесь не используется обновление всего экрана с определенной частотой, а включаются и выключаются отдельные пиксели, причем матрица имеет постоянную подсветку. Отсутствие мерцания означает снижение утомления глаз при длительном просмотре. Субъективно качество изображения на ЖК экране тоже выше — оно характеризуется высокой четкостью и отсутствием геометрических искажений, присущих в той или иной степени любому кинескопу. Наконец, ЖК модели гораздо компактнее ЭЛТ телевизоров (в первую очередь, по глубине корпуса), что особенно заметно при сравнении аппаратов с большими диагоналями.
Главный же недостаток ЖК телевизоров — высокая (по сравнению с ЭЛТ аппаратами) цена: сегодня обычный 21-дюймовый ЭЛТ телевизор стоит порядка 250 долларов, в то время как 20-дюймовая ЖК модель обойдется в два с лишним раза дороже. У телевизоров с большими диагоналями разрыв в цене еще значительней.
В настоящее время у специалистов по ремонту телевизионной техники существует определенный информационный голод в плане освоения новой техники. Предлагаемая книга поможет
решить эту проблему — она полностью посвящена LCD-телевизорам, а именно их схемотехническим решениям и поиску и устранению типовых неисправностей.
В книгу вошло описание шести телевизионных шасси известных производителей: LG Electronics, HORIZONT, Rolsen Electronics, Samsung Electronics, SHARP и Vitek International. На этих шасси выпускаются, в основном, бюджетные модели.
Для дачников и автомобилистов описан телевизор р диагональю 5 дюймов компании Vitek International.
По каждой модели приводятся принципиальная схема (а по некоторым — структурная и монтажная), подробное описание работы его узлов, электрические регулировки шасси, которые необходимо выполнить после ремонта, подробное описание сервисного режима и, главное, типовые неисправности, их проявление и способы устранения.
При написании материалов книги авторы использовали фирменные сервисные руководства, включающие подробные инструкции по регулировке и ремонту телевизионной техники, каталоги (Datasheets) интегральных микросхем зарубежных производителей и полезный практический опыт специалистов сервисных центров Москвы и регионов России.
Возможно, в ходе ремонта обнаружатся некоторые несоответствия схем конкретного телевизора тем, которые приведены в книге. Производители оставляют за собой право на изменение схем в целях улучшения потребительских характеристик телевизоров. Упоминания об этом всегда содержатся в фирменных руководствах.
Необходимо иметь в виду, что регулировка параметров изображения и звука в сервисном режиме требует особой осторожности. Установка некорректных значений параметров может привести к выходу из строя его узлов. Поэтому экспериментировать с сервисным режимом не стоит. В любом случае авторы и издательство не несут ответственности за выход из строя телевизора в случае ошибок, допущенных при работе в сервисном режиме.
Содержание:
Телевизоры LG
Модель: LT-15A15. Шасси: ML-012a
Типовые неисправности шасси ML-012a и их устранение
Телевизоры HORIZONT
Модель: LCD812
Технические характеристики и конструкция
Принципиальная электрическая схема телевизора HORIZONT 2QLCD812
Сервисный режим
Телевизоры Rolsen
Модель: RL-15S10
Технические характеристики
Принципиальная электрическая схема
Режим монитора
Сервисные регулировки
Типовые неисправности телевизора и их устранение
Телевизоры Samsung
Модели: LW17M24C, LW20M21C. Шасси: VC17EO, VC20EO
Общие сведения
Конструкция телевизоров
Структурная схема
Принципиальная электрическая схема
Сервисный режим шасси VC17EO, VC20EO
Типовые неисправности телевизоров и их устранение
Телевизоры Sharp.
Модель: AQUOS LC-10A3EE
Общие сведения
Структурная схема телевизора LC-10A3E
Типовые неисправности телевизора и их устранение.
Телевизоры Vitek
Модель: VT-5005
Технические характеристики и конструкция
Принципиальная электрическая схема
Типовые неисправности телевизора и их устранение
Приложение
Устройство и ремонт инверторов для ЖК панелей
Общие положения
Инвертор типа PLCD2125207A фирмы ЕМАХ
Инвертор типа DIVTL0144-D21 фирмы SAMPO
Инвертор фирмы TDK
Инвертор фирмы SAMPO
В книге рассмотрены популярные модели современных телевизоров 1998-2003 гг. выпуска известных производителей: AKIRA, DAEWOO, FUNAI, ROLSEN, LG ELECTRONICS, SAMSUNG ELECTRONICS, SHARP, ГОРИЗОНТ, РУБИН, ТЕЛЕБАЛТ (ERISSON). Всего рассматривается 10 телевизионных шасси, на которых производится более 50 моделей телевизоров с диагоналями кинескопа от 14 до 32 дюймов. По каждой модели приводятся принципиальная схема, подробное описание работы всех ее составных частей и, конечно, типовые неисправности и методика их поиска и устранения. Кроме того, по каждой модели приводится порядок регулировки узлов в сервисном режиме, которая необходима после их ремонта. Книга предназначена для специалистов, занимающихся ремонтом телевизионной техники, а также для радиолюбителей, интересующихся этой темой.
На нашем сайте вы можете скачать книгу «Современные телевизоры. Устройство, ремонт и сервисные регулировки» бесплатно и без регистрации в формате fb2, rtf, epub, pdf, txt, читать книгу онлайн или купить книгу в интернет-магазине.
Легко понять (и исправить) искажение объектива
Вы когда-нибудь смотрели на одно из своих изображений и думали: почему объективы камеры искажают ваше лицо ? Ну, это из-за дисторсии объектива.
В этой статье мы рассмотрим, почему происходит искажение объектива, как его избежать и как исправить в постобработке.
Мы также рассмотрим, почему иногда вы можете стремиться к тому, чтобы искажение объектива было видно на вашей фотографии.
Итак, приступим!
Содержание
Что такое дисторсия объектива?

Искажение объектива или оптическое искажение возникает во многих объективах камер с различным фокусным расстоянием, даже в дорогих профессиональных объективах.
Чтобы понять, почему это происходит, сначала подумайте, чем на самом деле являются объективы: это изогнутые кусочки стекла, которые должны передавать изображение на плоскую поверхность сенсора камеры.
Проще говоря, из-за оптических искажений прямые линии на фотографиях выглядят искривленными или искаженными.
Существует еще один тип искажения, называемый искажением перспективы, которое возникает в результате позиционирования камеры относительно объекта. Это не оптическое искажение, вызванное объективом, поэтому мы рассмотрим его позже.
Во-первых, существует три различных типа оптических искажений. Давайте посмотрим на каждый из них.
Бочкообразная дисторсия
Бочкообразная дисторсия — это когда вертикальные и горизонтальные линии кажутся выпуклыми из центра изображения. Это часто можно увидеть на широкоугольных изображениях городских пейзажей.
Конечно, это не только линии и края, это каждый пиксель, но именно в прямых линиях и краях от центра вы заметите это.
Бочкообразная дисторсия присутствует в большинстве широкоугольных фикс-объективов и зум-объективов, таких как фикс-объективы с фокусным расстоянием 14 мм, 20 мм и 24 мм, а также зум-объективы с переменным фокусным расстоянием 14–24 мм и 16–35 мм.
Величина бочкообразной дисторсии всегда зависит не только от объектива, но и от расстояния между камерой и снимаемым объектом.
В стандартных объективах бочкообразная дисторсия наиболее заметна, когда вы фотографируете предметы с четкими линиями, например, изображения архитектуры.
Центр изображения может выглядеть оптически правильно, но чем дальше вы продвигаетесь к краям изображения и объекта, тем более очевидным становится искажение.
Однако не только здания демонстрируют бочкообразную дисторсию. Подойдите слишком близко к человеку с широкоугольным объективом, например, с 24-мм объективом, и это может сильно исказить его внешний вид — об этом следует помнить при фотографировании людей с помощью широкоугольных объективов.
Объективы типа «рыбий глаз» — это специальные сверхширокоугольные объективы. Они различаются фокусным расстоянием, и вы можете найти «рыбий глаз» 8 мм и 15 мм. Объективы типа «рыбий глаз» творчески используют бочкообразную дисторсию.
Когда вы фотографируете изображение с помощью объектива «рыбий глаз», вы ищете характерный искаженный вид — этого нельзя избегать или преодолевать.
Объективы типа «рыбий глаз» захватывают чрезвычайно широкие углы обзора, и бочкообразные искажения на этих изображениях неизбежны — искаженный вид объективов типа «рыбий глаз» придает им очарование и вау-эффект.
Подушкообразное искажение
Подушкообразное искажение возникает, когда вертикальные и горизонтальные линии кажутся вдавленными в центральную точку изображения.
Подушкообразное искажение довольно распространено в зум-объективах, особенно в телеобъективах, таких как 70–200 мм.
Подушкообразное искажение наиболее заметно на телеобъективе фокусного расстояния (например, 200 мм). Как и бочкообразная дисторсия, подушкообразная дисторсия наиболее заметна на изображениях с четко очерченными прямыми линиями.
Чем ближе к краю кадра находятся прямые линии, тем более заметными они становятся – кажется, что они падают к центру изображения.
Усы Искажение
Усы — также называемые волнообразными или сложными искажениями — возникают только в некоторых объективах и представляют собой комбинацию бочкообразного и подушкообразного эффектов. Это, вероятно, самый сложный тип оптических искажений, с которым «борется».
Это связано с тем, что прямые линии, расположенные ближе к центру, изгибаются к середине кадра, а прямые линии дальше изгибаются к краю кадра. Неудивительно, что они называют это сложным, а?
Искажение в виде усов наиболее заметно в старых объективах. Например, некоторые старые широкоугольные зум-объективы 18-35 мм демонстрируют искажение усов в самом худшем виде.
Что такое искажение перспективы?
Авторы и права: Anders Jilden
Искажение перспективы отличается от оптического искажения. В отличие от оптических искажений, они не связаны с используемым объективом.
Перспективное искажение связано с объектом, который вы фотографируете, а также с расстояния и угла, с которого вы его фотографируете.
Подойдите слишком близко к объекту, человеку или зданию с любым объективом, и это приведет к искажению. Встаньте на правильном расстоянии и расположите камеру под правильным углом, и вы сможете уменьшить или устранить это искажение даже при использовании широкоугольных объективов.
Но, конечно, есть много ситуаций, когда вы не можете двигаться дальше назад. Кроме того, в определенных обстоятельствах, если вы зашли достаточно далеко, чтобы устранить искажение, ваш объект может стать слишком маленьким.
Перспективное искажение тоже имеет свои нюансы — существует множество различных видов.
Линейное искажение перспективы возникает, когда вы направляете камеру вверх или резко вниз на объект. Наиболее очевидным случаем является указание вверх на здание или вниз по улице с высокими зданиями, и здания, вместо того, чтобы быть вертикальными, кажутся наклоненными внутрь. Тот же эффект можно легко увидеть с фонарными столбами или высокими деревьями.
Для исправления линейных искажений перспективы при постобработке можно использовать инструменты, встроенные в Adobe Photoshop, Lightroom и другие программы. Мы подробно рассмотрим это позже в этой статье — вы увидите, что довольно легко привести линии в истинное вертикальное положение.
Конечно, вы можете принять решение и оставить немного для творческого эффекта — в конце концов, вам решать, как делать и редактировать фотографию.
Перспективное искажение может возникать и по другим причинам. На большинстве изображений передний план выглядит слишком большим по сравнению с фоном. Мы можем просто принять, что это перспектива, и это просто означает, что мы ближе к переднему плану.
Однако это также может дать неточное ощущение фотографии, когда все выглядит неправильно.
Однако, как обычно, вы можете превратить ошибку в полезный эффект. Например, фотографы-пейзажисты часто используют это искажение, чтобы выделить передний план, скажем, край озера, чтобы лучше показать горы и небо вдалеке.
Изображение снято с фокусным расстоянием 24 мм, чтобы подчеркнуть размер объекта на переднем плане по отношению к фону.
Еще одна ситуация, с которой вы столкнетесь, это искажение объектов на переднем плане, особенно при использовании широкоугольных объективов.
Изображение лица и головы крупным планом может выглядеть большим и властным, но опять же, оно также может выглядеть забавно — вы можете обыграть его для комедийного эффекта, как мы обсудим ниже.
Некоторые фотографы говорят, что искажение перспективы можно «исправить» с помощью телеобъектива. Однако это не совсем так.
С телеобъективом вам придется отойти подальше, чтобы сфотографировать и вместить все это — и это ключевой момент здесь.
Искажение перспективы связано с расстояние камеры от объекта . Отодвиньтесь еще дальше, и вы получите изображение с меньшим искажением.
Как предотвратить искажение объектива?
Авторы и права: Антонио Идини
Мы видели, как некоторые неприемлемые результаты искажения объектива могут быть достигнуты или уменьшены за счет выбора объектива, а также в зависимости от того, насколько далеко вы стоите от объекта.
Имея это в виду, вот несколько советов по предотвращению искажений:
Избегайте сверхширокоугольных объективов — Чем шире объектив — например, 15 мм, тем больше искажение. Иногда требуется чрезвычайно широкоугольный объектив, и искажения неизбежны, но если у вас есть место, чтобы отступить, вы можете рассмотреть различные фокусные расстояния.
Не подходите слишком близко — Во многих объективах это увеличивает оптическое искажение, и во всех объективах увеличивает вероятность искажения перспективы.
Следите за своей композицией – Во многих ситуациях допустимы некоторые искажения или даже то, к чему вы стремитесь. Но другие, такие как использование широкоугольного объектива для групповой фотографии ряда людей, должны быть тщательно продуманы. Подойдите слишком близко к группе, и искажение заставит людей, стоящих на каждом конце, казаться намного шире! Так что следите за своим составом. Отойдите и добавьте пространство вокруг своей группы — вы всегда можете обрезать позже при редактировании, если это необходимо.
Используйте изящные полтинники – объективы 50 мм часто считаются «универсальными». Это по уважительной причине. Объектив 50 мм отлично подходит для портретной, уличной фотографии и многих других видов фотографии, включая архитектуру. Вам, конечно, просто нужно место, чтобы отступить, если ваш объект большой. Вы увидите, что объектив 50 мм практически не имеет оптических искажений.
Как использовать дисторсию объектива в своих интересах
Кредит: Саккарин Каевсухо0121 используйте это творчески , в своих интересах.
Вы можете использовать искажение перспективы, чтобы показать юмор в изображении. Попросите человека встать рядом с вашим широкоугольным объективом, чтобы исказить черты его лица для забавного снимка.
Вы также можете использовать искажение, чтобы подчеркнуть перспективу, что сделает ваше изображение захватывающим. Вы можете дать зрителю ощущение, что объект тянется к нему из изображения.
Иногда вам нужно исправить дисторсию объектива и выровнять все линии. Но иногда, даже при съемке зданий, вы можете захотеть оставить дисторсию на снимке.
Спуститесь пониже и выстрелите в большое здание — это исказит изображение, но при этом может усилить ощущение масштаба.
Кроме того, объектив «рыбий глаз» — отличный пример объектива, который всегда искажает изображение. И линзы «рыбий глаз» очень забавны в использовании.
Как исправить искажения объектива?
Как исправить широкоугольное искажение или подушкообразное искажение, когда фотография каким-то образом искажена?
К счастью, Adobe Lightroom, Photoshop, Exposure X6, Luminar AI и другие популярные графические редакторы упрощают коррекцию искажений в 2022 году.0005
Вот как исправить искажение изображения с помощью двух наиболее распространенных приложений для постобработки:
Коррекция искажения объектива с помощью Lightroom
Вы можете действительно эффективно исправить искажение объектива с помощью Lightroom. Есть несколько вариантов, позволяющих вам сделать это, все на вкладках «Коррекция объектива» и «Преобразование».
Прежде всего, вы можете попробовать загрузить автоматические коррекции профиля, основанные на конкретном используемом вами объективе.
Это автоматически исправит как искажения, так и виньетирование, вызванные вашим объективом, однако это, безусловно, не универсальное решение.
Иногда вам нужно попытаться исправить искажение вручную, но сначала стоит попробовать коррекцию профиля. Для этого перейдите на вкладку «Коррекция объектива» и выберите «Включить коррекцию профиля». Отсюда появится раскрывающийся список — просто выберите объектив, который вы использовали для своей фотографии.
Однако, хотя это и устранит некоторые оптические искажения, оно будет основано на объективе, а не на изображении. Поэтому, если вы имеете дело с действительно видимыми оптическими искажениями или искажениями перспективы, вам нужно будет исправить это вручную.
Более тонкое исправление искажений в Lightroom определенно требует немного больше усилий, но оно того стоит. Эти процессы работают в сочетании с параметром «Включить коррекцию профиля».
Сначала найдите вкладку «Преобразование». Здесь вы найдете все параметры, необходимые для исправления и точной настройки дисторсии объектива.
Вы можете начать, попробовав автоматические параметры на вкладке «Преобразование».
Нажмите Auto – это даст вам хорошую всестороннюю коррекцию дисторсии объектива. Есть и другие автоматические параметры, которые можно попробовать на вкладке «Преобразование»; вот полный список.
Вертикаль – Права вертикальные искажения на изображении.
Уровень — исправляет любые горизонтальные искажения.
Авто – Исправлены как вертикальные, так и горизонтальные искажения. Авто также пытается обеспечить хороший баланс изображения в целом без необходимости обрезки или потери его частей.
С направляющими . Это дает вам больше контроля и позволяет рисовать направляющие для исправления искажения перспективы.
Полный — аналогичен «Авто» в том смысле, что корректирует вертикальные и горизонтальные искажения, однако, в отличие от «Авто», исправляет более сильные искажения и может привести к кадрированию.
Если искажение не слишком заметно, один из этих вариантов может помочь. Но для чего-то более экстремального часто бывает недостаточно.
Для точной настройки коррекции искажений используйте ползунки «Преобразование» на вкладке «Преобразование». Используйте вертикальные ползунки для коррекции вертикальных линий на изображении — вы также можете настроить горизонтальные линии.
Вы также можете повернуть изображение с помощью соответствующего ползунка. Когда вы настраиваете ползунок по вертикали, вы можете обнаружить, что вам нужно отрегулировать горизонтали или даже повернуть. Небольшие корректировки одного могут означать корректировку другого и наоборот, пока вы не будете довольны тем, что исправили искажение.
Чем больше настроек вы сделаете, тем больше вероятность того, что вам придется повторно обрезать фотографию.
Иногда при фотографировании объекта становится ясно, что позже вам придется исправлять искажения объектива при постобработке.
Итак, если вы фотографируете здание или строение, которое, как вы знаете, вам придется исправить при постобработке, вы можете оставить достаточно места вокруг строения, чтобы его можно было кадрировать.
В Lightroom есть флажок «ограничить обрезку» на вкладке «Преобразование» — если вы отметите его, он автоматически обрежет изображение по мере необходимости и не оставит вокруг него пустого пространства.
Существует также ползунок для параметра «Соотношение сторон», который помогает, если изображение начинает выпирать или сжиматься. В этих случаях при необходимости отрегулируйте соотношение сторон, чтобы удалить подушкообразное или бочкообразное искажение.
Коррекция дисторсии объектива с помощью Photoshop
Photoshop также очень хорошо справляется с исправлением искажений объектива. Подобно исправлению искажений объектива в Lightroom, поначалу это может показаться сложным, но со временем с этим легко справиться.
Также, как и в Lightroom, вы можете использовать Photoshop для исправления типа искажения, относящегося к вашей фотографии, будь то бочкообразное или подушкообразное искажение.
Чтобы начать коррекцию искажения объектива в Photoshop, перейдите в «Фильтр», затем выберите «Искажение объектива». Отсюда вы можете сначала выбрать автокоррекцию и ввести информацию о вашей камере и объективе. Однако, как и в Lightroom, иногда автоматические параметры не работают, и в этом случае выберите «Пользовательский».
В разделе «Пользовательский» вы можете точно настроить коррекцию объектива. Сначала включите сетку на вкладке «Пользовательские», нажав «Показать сетку» — она находится в левом нижнем углу изображения. Сетка поможет вам увидеть, прямые линии на вашей фотографии или нет.
Чтобы определить прямой горизонт, используйте инструмент Straighten Tool слева. Затем вы можете использовать ползунки на вкладке «Преобразование», чтобы исправить вертикальную и горизонтальную перспективы.
Если изображение выпирает (как при бочкообразном искажении) или сжимается (как при подушечном искажении), вы можете использовать ползунок «Удалить искажение». Вы обнаружите, что исправление искажений объектива в Photoshop может быть очень эффективным.
Нет особого преимущества в использовании Photoshop или Lightroom; вы можете исправлять искажения объектива с помощью обоих и достигать одинаковых отличных результатов.
Заключительные слова
Независимо от того, страдают ли ваши изображения от бочкообразного и подушкообразного искажения, или вы сознательно решили творчески работать с полем зрения, чтобы преувеличить искажение на изображении, я надеюсь, что это руководство помогло вам немного лучше понять тему.
Как всегда, оставляйте любые вопросы или комментарии ниже и удачной стрельбы!
Искажение объектива: как исправить искажение объектива?
Линзовая дисторсия (от лат. distorsio — искривление) — оптическое искажение пространства. Искажения чаще всего возникают при использовании широкоугольных объективов. Существует три типа искажения: бочкообразное (выпуклое), подушкообразное (вогнутое) и перспективное.
Подушкообразная дисторсия типична для широкоугольника. На телеобъективах она отсутствует, но может появиться подушкообразная дисторсия (обычно с фокусного расстояния 200 мм и выше). Портретные и стоковые объективы (85 мм и 50 мм) наименее подвержены искажениям, практически незаметны. Так что коррекция дисторсии чаще всего необходима при съемке широкоугольными объективами.
Когда искажение наиболее заметно?
При наличии в кадре прямых линий по всей его площади, например, при съемке архитектуры широкоугольным или сверхширокоугольным объективом, потребуется выполнить коррекцию подушкообразных искажений. А если точка съемки была низкой — то здравствуй, дисторсия перспективная!
Однако в этом есть и положительные стороны. Как я уже говорил ранее, снимки, сделанные на сверхширокоугольные объективы (так называемый «рыбий глаз»), имеют ярко выраженные оптические искажения. Но в данном случае это не минус, а плюс объектива. Это сильная сторона, и именно поэтому она так ценится в сообществе фотографов.
Уверяю вас, никакой портретник, а тем более телевик не может дать такой хороший вау-эффект, когда пространство охвачено на все 180 градусов. И это, кстати, не предел для фиши. Некоторые примеры позволяют сделать фото на 270 градусов одним нажатием затвора. Хотя у каждого объектива есть свое предназначение и свои сильные стороны, у рыб все же есть определенный шарм.
Коррекция дисторсии объектива
К счастью, при необходимости каждое из вышеперечисленных искажений можно исправить. В пейзажной фотографии, кстати, искажения менее заметны, чем на фотографии архитектуры, изобилующей вертикальными линиями.
Например, давайте сделаем снимок с бочкообразным искажением, на котором есть линии обоих типов (горизонтальные и вертикальные). Это лучше всего продемонстрирует эффективность набора инструментов коррекции объектива. Если вы читали профиль на иллюстрации справа, то уже знаете, что фото сделано сладкой парочкой — полнокадровой камерой и объективом «рыбий глаз».
Искажение объектива: как исправить искажение объектива?
Для начала исправим дисторсию — применим профиль и точнее подстроим результат ползунком. Как видите, мы махнули ручкой бочкообразного искажения. Осталось выровнять горизонтальные и вертикальные линии.
Искажение объектива: как исправить искажение объектива?
Здесь также можно исправить искажение перспективы. Для этого воспользуемся ползунками, отвечающими за соответствующую коррекцию. Уникальная сетка (которая появляется по нажатию клавиши V) поможет построить правильную геометрию кадра. На иллюстрации видно, что вертикальное искажение уже исправлено.
Искажение объектива: как исправить искажение объектива?
Итак, все строки выстроены почти идеально (на иллюстрации отмечены используемые бегунки). Поскольку мы исправляли бочкообразную дисторсию, произошла небольшая потеря информации в центре нижней части кадра. Поэтому последний штрих — обрезка (шестой инструмент в верхнем левом углу иллюстрации). Для автоматического кадрирования, оставляя все полезное пространство и исключая съеденное – поставьте галочку напротив функции Constrain to Image (см. рисунок ниже).
Искажение объектива: как исправить искажение объектива?
Недостатки коррекции дисторсии
В результате коррекции дисторсии может потребоваться обрезка (обрезка) кривых краев исправляемого кадра, влияющая на композицию. Коррекция также перераспределяет разрешение изображения: при подушкообразной дисторсии резкость по краям кадра относительно центра после модификации может быть увеличена. При исправлении бочкообразной дисторсии наоборот может падать резкость по краям кадра.
Искажение перспективы технически не является искажением, поскольку оно является естественным проявлением 3D-рендеринга объектива. Наш мозг, в свою очередь, «знает», как правильно выглядят объекты в реальности и поэтому воспринимает сходящиеся линии на фото (в тех случаях, когда они должны быть параллельны) как не соответствующие действительности. Для правильного отображения перспективы используются специальные наклонно-сдвижные линзы, в которых свойства наклона/сдвига объективов позволяют исключить появление перспективных искажений.
Вот мы и рассмотрели основные недостатки фотооптики, научились избегать их появления и освоили методы их нейтрализации при их появлении на снимках.
Надеюсь, теперь ваши фотографии станут еще лучше. По крайней мере, технически они должны стать одним целым.
Как убрать искажение объектива?
Более «асферический» элемент исправляет дисторсию, т. е. линза, имеющая более сложную поверхность, не является сферической, как большинство других линз в объективе.
Автоматически
Остаточное искажение можно исправить в графическом редакторе. Для многих объективов существуют профили коррекции искажений, которые можно загрузить в Adobe Camera Raw с помощью Adobe Lens Profile Downloader.
Затем вы переходите в Adobe Camera Raw, открываете свою фотографию и активируете профиль объектива на вкладке «Коррекция объектива».
Вручную
Бывают случаи, когда нет профиля для объектива. Ведь профиль основан на сочетании камеры и объектива. И поэтому велика вероятность, что для вашей камеры нет правильного профиля. Или у вас редкий объектив, для которого нет профиля.
Простое удаление искажений вручную. Для этого вам понадобится либо Adobe Camera Raw, либо Adobe Photoshop.
Adobe Camera Raw
Откройте снимок в Adobe Camera Raw и перейдите в раздел «Коррекция объектива». Там выберите вкладку «Вручную». А ползунком в подпункте Distortion добиваетесь устранения дисторсии.
Adobe Photoshop
Откройте изображение в Adobe Photoshop и перейдите в раздел меню «Фильтры». Там вы найдете в меню пункт Lens Correction.
В правой части открывшегося окна выберите Пользовательский режим коррекции. И двигайте ползунок Remove Distortion до полного исправления.
Lightroom
Даже в такой простой утилите, как Lightroom, эту опцию можно включить.
И в принципе какие-то мелкие огрехи исправит, но не всегда дисторсия исчезает полностью. В Photoshop можно легко убрать геометрические искривления через Correction — Geometric Distortion (Коррекция — Геометрическое искажение), установив нужные параметры.
Также есть альтернативный, но довольно дорогой вариант исправления оптических искажений. Например, Томас Ниманн выпустил плагин pt Lens, который оставался бесплатным до тех пор, пока не наступила проектная мощность. Сегодня он стоит около 15 долларов. Преимуществом являются встроенные профили объективов и камер, их автоматическое обнаружение по данным EXIF файла изображения, исправление других искажений, таких как виньетирование (затемнение к краям кадра) и хроматические аберрации (синий или красные ореолы вокруг высококонтрастных объектов). Стоит скачать и хотя бы попытаться исправить не более десяти кадров.
Удачи!
Теги:Как сделать?ОбъективФотографияСоветы по фотосъемкеТелеобъективСверхширокоугольный объективШирокоугольный
Исправление искажений изображения и шума в Photoshop
Руководство пользователя Отмена
Поиск
Руководство пользователя Photoshop
Знакомство с Photoshop
Мечтай. Сделай это.
Что нового в Photoshop
Отредактируйте свою первую фотографию
Создание документов
Фотошоп | Общие вопросы
Системные требования Photoshop
Перенос предустановок, действий и настроек
Знакомство с Photoshop
Photoshop и другие продукты и услуги Adobe
Работа с иллюстрациями Illustrator в Photoshop
Работа с файлами Photoshop в InDesign
Материалы Substance 3D для Photoshop
Photoshop и Adobe Stock
Используйте встроенное расширение Capture в Photoshop
Библиотеки Creative Cloud
Библиотеки Creative Cloud в Photoshop
Использование сенсорной панели с Photoshop
Сетка и направляющие
Создание действий
Отмена и история
Photoshop на iPad
Photoshop на iPad | Общие вопросы
Знакомство с рабочим пространством
Системные требования | Фотошоп на iPad
Создание, открытие и экспорт документов
Добавить фото
Работа со слоями
Рисовать и рисовать кистями
Выделение и добавление масок
Ретушь ваших композитов
Работа с корректирующими слоями
Отрегулируйте тональность композиции с помощью кривых
Применение операций преобразования
Обрезка и поворот композитов
Поворот, панорамирование, масштабирование и сброс холста
Работа с текстовыми слоями
Работа с Photoshop и Lightroom
Получить отсутствующие шрифты в Photoshop на iPad
Японский текст в Photoshop на iPad
Управление настройками приложения
Сенсорные клавиши и жесты
Сочетания клавиш
Измените размер изображения
Прямая трансляция во время создания в Photoshop на iPad
Исправление недостатков с помощью Восстанавливающей кисти
Создание кистей в Capture и использование их в Photoshop
Работа с файлами Camera Raw
Создание смарт-объектов и работа с ними
Отрегулируйте экспозицию ваших изображений с помощью Dodge and Burn
Photoshop в Интернете, бета-версия
Общие вопросы | Photoshop в Интернете (бета-версия)
Знакомство с рабочей областью
Системные требования | Photoshop в Интернете, бета-версия
Сочетания клавиш | Photoshop в Интернете, бета-версия
Поддерживаемые типы файлов | Photoshop в Интернете, бета-версия
Открытие и работа с облачными документами
Сотрудничать с заинтересованными сторонами
Применение ограниченных правок к облачным документам
Облачные документы
Облачные документы Photoshop | Общие вопросы
Облачные документы Photoshop | Вопросы по рабочему процессу
Управление и работа с облачными документами в Photoshop
Обновление облачного хранилища для Photoshop
Невозможно создать или сохранить облачный документ
Устранение ошибок облачного документа Photoshop
Сбор журналов синхронизации облачных документов
Делитесь доступом и редактируйте свои облачные документы
Делитесь файлами и комментируйте в приложении
Рабочее пространство
Основы рабочего пространства
Настройки
Учитесь быстрее с помощью панели Photoshop Discover
Создание документов
Поместить файлы
Сочетания клавиш по умолчанию
Настройка сочетаний клавиш
Инструментальные галереи
Параметры производительности
Используйте инструменты
Предустановки
Сетка и направляющие
Сенсорные жесты
Использование панели Touch Bar с Photoshop
Сенсорные возможности и настраиваемые рабочие пространства
Обзор технологий
Метаданные и примечания
Сенсорные возможности и настраиваемые рабочие области
Поместите изображения Photoshop в другие приложения
Линейки
Показать или скрыть непечатаемые дополнения
Укажите столбцы для изображения
Отмена и история
Панели и меню
Позиционные элементы с привязкой
Положение с помощью инструмента «Линейка»
Веб-дизайн, экранный дизайн и дизайн приложений
Photoshop для дизайна
Монтажные области
Предварительный просмотр устройства
Копировать CSS из слоев
Разрезать веб-страницы
Параметры HTML для фрагментов
Изменить макет фрагмента
Работа с веб-графикой
Создание фотогалерей в Интернете
Основы изображения и цвета
Как изменить размер изображения
Работа с растровыми и векторными изображениями
Размер и разрешение изображения
Получение изображений с камер и сканеров
Создание, открытие и импорт изображений
Просмотр изображений
Недопустимая ошибка маркера JPEG | Открытие изображений
Просмотр нескольких изображений
Настройка палитр цветов и образцов
Изображения с высоким динамическим диапазоном
Сопоставьте цвета на изображении
Преобразование между цветовыми режимами
Цветовые режимы
Стереть части изображения
Режимы наложения
Выберите цвет
Настройка индексированных таблиц цветов
Информация об изображении
Фильтры искажения недоступны
О цвете
Цветовые и монохромные настройки с использованием каналов
Выбор цветов на панелях «Цвет» и «Образцы»
Образец
Цветовой режим или Режим изображения
Цветной оттенок
Добавить условное изменение режима к действию
Добавить образцы из HTML CSS и SVG
Разрядность и настройки
Слои
Основы слоев
Неразрушающее редактирование
Создание и управление слоями и группами
Выберите, сгруппируйте и свяжите слои
Поместите изображения в рамки
Непрозрачность слоя и смешивание
Слои маски
Применение смарт-фильтров
Композиции слоев
Переместить, сложить и заблокировать слои
Слои маски с векторными масками
Управление слоями и группами
Эффекты и стили слоя
Редактировать маски слоя
Извлечение активов
Отображение слоев с помощью обтравочных масок
Создание ресурсов изображения из слоев
Работа со смарт-объектами
Режимы наложения
Объединение нескольких изображений в групповой портрет
Объединение изображений с помощью Auto-Blend Layers
Выравнивание и распределение слоев
Копировать CSS из слоев
Загрузить выделение из границ слоя или маски слоя
Нокаут для отображения содержимого других слоев
Слой
Выпрямление
Композит
Фон
Выборки
Рабочая область выбора и маски
Сделать быстрый выбор
Начало работы с выборками
Выберите с помощью инструментов выделения
Выберите с помощью инструментов лассо
Выберите диапазон цветов в изображении
Настройка выбора пикселей
Преобразование между путями и границами выделения
Основные сведения о каналах
Перемещение, копирование и удаление выбранных пикселей
Создать временную быструю маску
Сохранить выделение и маски альфа-канала
Выберите области изображения в фокусе
Дублировать, разделять и объединять каналы
Вычисления каналов
Выбор
Ограничительная рамка
Настройки изображения
Деформация перспективы
Уменьшить размытие изображения при дрожании камеры
Примеры лечебных кистей
Экспорт таблиц поиска цветов
Настройка резкости и размытия изображения
Понимание настроек цвета
Применение настройки яркости/контрастности
Настройка деталей теней и светлых участков
Регулировка уровней
Настройка оттенка и насыщенности
Настройка вибрации
Настройка насыщенности цвета в областях изображения
Быстрая корректировка тона
Применение специальных цветовых эффектов к изображениям
Улучшите изображение с помощью регулировки цветового баланса
Изображения с высоким динамическим диапазоном
Просмотр гистограмм и значений пикселей
Сопоставьте цвета на изображении
Как обрезать и выпрямить фотографии
Преобразование цветного изображения в черно-белое
Корректирующие слои и слои-заливки
Регулировка кривых
Режимы наложения
Целевые изображения для прессы
Настройка цвета и тона с помощью пипеток «Уровни» и «Кривые»
Настройка экспозиции и тонирования HDR
Фильтр
Размытие
Осветление или затемнение областей изображения
Выборочная настройка цвета
Заменить цвета объектов
Adobe Camera Raw
Системные требования Camera Raw
Что нового в Camera Raw
Знакомство с Camera Raw
Создание панорам
Поддерживаемые объективы
Эффекты виньетирования, зернистости и удаления дымки в Camera Raw
Сочетания клавиш по умолчанию
Автоматическая коррекция перспективы в Camera Raw
Как выполнять неразрушающее редактирование в Camera Raw
Радиальный фильтр в Camera Raw
Управление настройками Camera Raw
Открытие, обработка и сохранение изображений в Camera Raw
Исправление изображений с помощью инструмента Enhanced Spot Removal Tool в Camera Raw
Поворот, обрезка и настройка изображений
Настройка цветопередачи в Camera Raw
Обзор функций | Adobe Camera Raw | 2018 выпусков
Обзор новых функций
Версии обработки в Camera Raw
Внесение локальных корректировок в Camera Raw
Исправление и восстановление изображений
Удаление объектов с фотографий с помощью Content-Aware Fill
Исправление и перемещение с учетом содержимого
Ретушь и исправление фотографий
Исправление искажения изображения и шума
Основные действия по устранению неполадок для устранения большинства проблем
Преобразование изображений
Преобразование объектов
Настройка обрезки, поворота и размера холста
Как обрезать и выпрямить фотографии
Создание и редактирование панорамных изображений
Деформация изображений, форм и путей
Точка схода
Используйте фильтр «Пластика»
Масштабирование с учетом содержимого
Преобразование изображений, форм и контуров
Деформация
Преобразование
Панорама
Рисование и раскрашивание
Рисование симметричных узоров
Рисование прямоугольников и изменение параметров обводки
О чертеже
Рисование и редактирование фигур
Инструменты для рисования
Создание и изменение кистей
Режимы наложения
Добавить цвет к путям
Редактировать пути
Краска с помощью миксерной кисти
Наборы кистей
Градиенты
Градиентная интерполяция
Выбор заливки и обводки, слоев и контуров
Рисование с помощью инструментов «Перо»
Создание шаблонов
Создание узора с помощью Pattern Maker
Управление путями
Управление библиотеками рисунков и пресетами
Рисовать или рисовать на графическом планшете
Создание текстурированных кистей
Добавление динамических элементов к кистям
Градиент
Нарисуйте стилизованные мазки с помощью Art History Brush
Краска с рисунком
Синхронизация пресетов на нескольких устройствах
Текст
Добавить и отредактировать текст
Единый текстовый движок
Работа со шрифтами OpenType SVG
Символы формата
Форматировать абзацы
Как создать текстовые эффекты
Редактировать текст
Междустрочный и символьный интервал
Арабский и еврейский шрифт
Шрифты
Устранение неполадок со шрифтами
Азиатский тип
Создать тип
Ошибка Text Engine при использовании инструмента «Текст» в Photoshop | Windows 8
Видео и анимация
Видеомонтаж в Photoshop
Редактировать слои видео и анимации
Обзор видео и анимации
Предварительный просмотр видео и анимации
Красить кадры в слоях видео
Импорт видеофайлов и последовательностей изображений
Создать анимацию кадра
Creative Cloud 3D-анимация (предварительная версия)
Создание анимации временной шкалы
Создание изображений для видео
Фильтры и эффекты
Использование фильтра «Пластика»
Используйте галерею размытия
Основы фильтра
Артикул эффектов фильтра
Добавить световые эффекты
Используйте адаптивный широкоугольный фильтр
Используйте фильтр масляной краски
Эффекты и стили слоя
Применение определенных фильтров
Размазывание областей изображения
Сохранение и экспорт
Сохранение файлов в Photoshop
Экспорт файлов в Photoshop
Поддерживаемые форматы файлов
Сохранение файлов в графических форматах
Перемещение дизайнов между Photoshop и Illustrator
Сохранение и экспорт видео и анимации
Сохранение файлов PDF
Защита авторских прав Digimarc
Печать
Печать 3D-объектов
Печать из Photoshop
Печать с управлением цветом
Контактные листы и презентации в формате PDF
Печать фотографий в макете пакета изображений
Плашечные цвета для печати
Дуотоны
Печать изображений на коммерческой типографии
Улучшение цветных отпечатков из Photoshop
Устранение проблем с печатью | Фотошоп
Автоматизация
Создание действий
Создание графики, управляемой данными
Сценарий
Обработка пакета файлов
Воспроизведение и управление действиями
Добавить условные действия
О действиях и панели действий
Инструменты записи в действиях
Добавить условное изменение режима к действию
Набор инструментов пользовательского интерфейса Photoshop для подключаемых модулей и сценариев
Управление цветом
Понимание управления цветом
Поддержание согласованности цветов
Настройки цвета
Работа с цветовыми профилями
Документы с управлением цветом для онлайн-просмотра
Управление цветом документов при печати
Управление цветом импортированных изображений
Пробные цвета
Подлинность контента
Узнайте об учетных данных содержимого
Идентичность и происхождение для NFT
Подключить учетные записи для атрибуции креативов
3D и техническое изображение
Photoshop 3D | Распространенные вопросы о снятых с производства 3D-функциях
Creative Cloud 3D-анимация (предварительная версия)
Печать 3D-объектов
3D живопись
Усовершенствования 3D-панели | Фотошоп
Основные концепции и инструменты 3D
3D-рендеринг и сохранение
Создание 3D-объектов и анимации
Стопки изображений
Рабочий процесс 3D
Измерение
DICOM-файлы
Photoshop и MATLAB
Подсчет объектов на изображении
Объединение и преобразование 3D-объектов
Редактирование 3D-текстур
Настройка экспозиции и тонирования HDR
Настройки панели 3D
Бочка дисторсия — это дефект объектива, из-за которого прямые линии наклонитесь к краям изображения. Подушкообразное искажение обратный эффект, когда прямые линии изгибаются внутрь.
Примеры бочкообразного искажения (слева) и подушкообразного искажения (справа)
Виньетирование есть дефект, который затемняет углы изображения из-за падения света вокруг периметр линзы. Появляется хроматическая аберрация в виде цветной каймы по краям предметов, вызванной линзой фокусировка на разных цветах света в разных плоскостях.
Некоторые объективы имеют различные дефекты при определенных фокусных расстояниях, диафрагмы и расстояния фокусировки. С фильтром коррекции объектива вы можно указать комбинацию настроек, используемых для создания изображения.
Фильтр коррекции объектива исправляет распространенные дефекты объектива, такие как бочкообразность и подушкообразные искажения, виньетирование и хроматические аберрации. фильтр работает только с 8- и 16-битными изображениями на канал в RGB или Режим оттенков серого.
Вы также можете использовать фильтр для поворота изображения или исправить перспективу изображения, вызванную вертикальной или горизонтальной камерой наклон. Сетка изображения фильтра упрощает эти настройки и точнее, чем с помощью команды Transform.
Автоматическая коррекция перспективы изображения и недостатки объектива
Использование профилей объектива, автокоррекция по умолчанию опция быстро и точно исправляет дисторсию. Для правильного автоматического исправления, Photoshop требует метаданных Exif, которые идентифицируют камера и объектив, создавшие изображение, и соответствующий профиль объектива в вашей системе.
Выберите «Фильтр» > «Коррекция объектива».
Установите следующие параметры:
Коррекция
Выберите проблемы, которые вы хотите исправить. Если исправления нежелательно расширяются или сжать изображение за пределы исходных размеров, выберите «Автоматическое масштабирование изображения».
В меню «Край» указывается, как обрабатывать пустые области, возникающие в результате подушечки, вращения, или коррекции перспективы. Вы можете заполнить пустые области прозрачностью или цвет, или вы можете расширить краевые пиксели изображения.
Критерий поиска
Фильтрует список профилей объектива. По умолчанию профили в зависимости от размера сенсора изображения появляются первыми. Чтобы сначала перечислить профили RAW, нажмите всплывающее меню и выберите Отдавайте предпочтение RAW-профилям.
Профили объектива
Выберите соответствующий профиль. По умолчанию Photoshop отображает только те профили, которые соответствуют камере и объективу, использованным для создания изображения. (Модель камеры не обязательно должна идеально совпадать.) Photoshop также автоматически выбирает соответствующий подпрофиль для выбранного объектива на основе фокусного расстояния, диафрагмы и фокусного расстояния. Чтобы изменить автоматический выбор, щелкните правой кнопкой мыши текущий профиль объектива и выберите другой подпрофиль.
Если вы не найдете подходящего профиля объектива, щелкните «Поиск в Интернете», чтобы получить дополнительные профили, созданные сообществом Photoshop. Чтобы сохранить онлайн-профили для будущего использования, нажмите всплывающее меню и выберите «Сохранить онлайн-профиль локально».
Ручная коррекция перспективы изображения и дефекты объектива
Вы может применять ручную коррекцию отдельно или использовать ее для уточнения автоматических коррекция объектива.
Выбрать Фильтр > Коррекция объектива.
В правом верхнем углу диалогового окна нажмите кнопку Пользовательская вкладка.
(Необязательно) Выберите предустановленный список настроек в меню «Настройки». Объектив по умолчанию использует настройки, которые вы ранее сохранили для камеры, объектива, фокусного расстояния, диафрагмы и фокусного расстояния, используемых для создания изображения. Предыдущее преобразование использует настройки, использованные при последней коррекции объектива. Любая группа пользовательских настроек, которые вы сохранили, перечислены в нижней части меню. (См. раздел Сохранение настроек и установка параметров камеры и объектива по умолчанию.)
Установите любой из следующих параметров, чтобы исправить изображение.
Удалить искажение
Исправляет бочкообразную или подушкообразную дисторсию объектива. Переместите ползунок чтобы выпрямить горизонтальные и вертикальные линии, которые изгибаются в сторону от или к центру изображения. Вы также можете использовать команду Удалить Инструмент искажения внесите эту поправку. Перетащите к центру изображения, чтобы исправить для бочкообразной дисторсии и к краю изображения для исправления для подушкообразных искажений. Чтобы компенсировать любые пустые края изображения этого результата отрегулируйте параметр «Край» на вкладке «Автокоррекция».
Исправить настройки Fringe
Компенсация окантовки путем регулировки размера одного цветового канала относительно другого.
Увеличьте масштаб предварительного просмотра изображения, чтобы лучше рассмотреть окантовку во время коррекции.
Сумма виньетки
Устанавливает степень осветления или затемнения по краям изображения. Корректирует изображения с затемненными углами, вызванными дефектами объектива или неправильным затенением объектива.
Вы также можете применить виньетирование для творческого эффекта.
Середина виньетки
Задает ширину области, на которую влияет ползунок «Количество». Указать меньшее число влияет на большую часть изображения. Укажите большее число чтобы ограничить эффект краями изображения.
Вертикальная перспектива
Исправляет перспективу изображения, вызванную наклоном камеры вверх или вниз. Делает вертикальные линии изображения параллельными.
Горизонтальная перспектива
Исправляет перспективу изображения, делая горизонтальные линии параллельными.
Угол
Поворачивает изображение для коррекции наклона камеры или для корректировки после коррекции перспективы. Вы также можете использовать инструмент «Выпрямление», чтобы внести эту коррекцию. Перетащите линию на изображении, которую вы хотите сделать вертикальной или горизонтальной.
Чтобы избежать непреднамеренного масштабирования при настройке параметров перспективы или угла, снимите флажок «Автоматическое масштабирование изображения» на вкладке «Автокоррекция».
Шкала
Увеличение или уменьшение масштаба изображения. Размеры изображения в пикселях не изменены. Основное использование — удаление пустых областей изображения. вызванные подушкообразной коррекцией, вращением или коррекцией перспективы. Масштабирование эффективно приводит к обрезке изображения и интерполяции вверх к исходным размерам в пикселях.
Настройка предварительного просмотра коррекции объектива и сетка
Отрегулируйте масштаб предварительного просмотра и сетку линии, чтобы лучше оценить необходимую величину коррекции.
Чтобы изменить увеличение предварительного просмотра изображения, используйте инструмент «Масштаб» или элементы управления масштабированием в нижней левой части окна. изображение предварительного просмотра.
Чтобы переместить изображение в окне предварительного просмотра, выберите значок Рука инструмент и перетащите в область предварительного просмотра изображения.
Чтобы использовать сетку, выберите Показать сетку в нижней части диалоговое окно. Используйте элемент управления «Размер», чтобы настроить шаг сетки и элемент управления Color для изменения цвета сетки. Вы можете двигаться сетку, чтобы выровнять ее с изображением с помощью инструмента «Переместить сетку».
Сохранить настройки и настроить камеру и значения по умолчанию для объектива
Вы можете сохранить настройки в диалоговое окно для повторного использования с другими изображениями, сделанными той же камерой, линзы и фокусное расстояние. Photoshop сохраняет обе настройки автокоррекции. и Пользовательские настройки искажения, хроматической аберрации и виньетирования. Настройки коррекции перспективы не сохраняются, поскольку обычно варьироваться от одного изображения к другому.
Вы можете сохранять и повторно использовать настройки двумя способами:
Сохранение и загрузка настроек вручную. Установлен параметры в диалоговом окне, а затем выберите Сохранить настройки в Меню настроек . К используйте сохраненные настройки, выберите их в меню «Настройки». (Если вы сохраняете настройки вне папки по умолчанию, они не отображаются в меню; для доступа к ним используйте команду «Загрузить настройки».)
Установите объектив по умолчанию. Если ваше изображение содержит метаданные EXIF для камеры, объектива, фокусного расстояния и диафрагмы, вы можете сохранить текущие настройки объектива по умолчанию. Чтобы сохранить настройки, нажмите Установить Кнопка объектива по умолчанию. Когда вы исправляете изображение, соответствующее камеры, объектива, фокусного расстояния и диафрагмы параметр «Объектив по умолчанию» становится доступны в меню «Настройки». Эта опция недоступна, если ваше изображение не имеет метаданных EXIF.
Изображение шум проявляется в виде случайных посторонних пикселей, не являющихся частью изображения. деталь изображения. Шум может быть вызван фотографированием с высоким значением ISO. постановка на цифровую камеру, недодержка или съемка в темноте области с длинной выдержкой. Бюджетные потребительские камеры обычно демонстрируют больше шума изображения, чем высококачественные камеры. Отсканированные изображения могут имеют шум изображения, вызванный сканирующим датчиком. Нередко фильм на отсканированном изображении появляется зернистость.
Шум изображения может проявляются в двух формах: яркостный (оттенки серого) шум, который создает изображение выглядит зернистым или пятнистым, а цветной шум, который обычно виден в виде цветных артефактов на изображении.
Яркостной шум может быть более выражен в одном канале изображения, обычно в синем канале. Вы можете настроить шум для каждого канала отдельно в разделе «Дополнительно». режим. Прежде чем открывать фильтр, изучите каждый канал на вашем изображении отдельно. чтобы увидеть, преобладает ли шум в одном канале. Вы сохраняете больше деталей изображения путем исправления одного канала, а не общей коррекции на все каналы.
Выбрать Фильтр > Шум > Уменьшить шум.
Увеличьте изображение предварительного просмотра, чтобы лучше рассмотреть шум изображения.
Опции набора:
Прочность
Управляет степенью применяемого подавления яркостного шума. ко всем каналам изображения.
Сохранить детали
Сохраняет края и детали изображения, такие как волосы или объекты текстуры. Значение 100 сохраняет большую часть деталей изображения, но уменьшает яркостный шум. в мере. Сбалансируйте элементы управления «Сила» и «Сохранить детали», чтобы тонкая настройка шумоподавления.
Уменьшить цветовой шум
Удаляет случайные цветные пиксели. Более высокое значение уменьшает больше цветовой шум.
Заострить детали
Увеличение резкости изображения. Удаление шума снижает резкость изображения. Используйте элемент управления резкостью в диалоговом окне или используйте один из других инструментов Photoshop. фильтры резкости позже, чтобы восстановить резкость.
Удалить артефакты JPEG
Удаляет блочные артефакты изображения и ореолы, вызванные сохранением изображение с низкой настройкой качества JPEG.
Если яркостный шум преобладает в одном или двух цветах каналы, нажмите кнопку «Дополнительно», а затем выберите цветовой канал из меню Канал. Используйте элементы управления «Сила» и «Сохранить детали». чтобы уменьшить шум в этом канале.
Еще нравится это
Исправление искажений объектива и шумов в Camera Raw
Войдите в свою учетную запись
Войти
Управление учетной записью
Исправление искажений — Photoshop — Ehab Photography
Оптические и перспективные искажения — это два типа искажений в фотографии. Оптическая конструкция линз вызывает искажения линз; Его также называют «дисторсией объектива». С другой стороны, искажение перспективы вызвано положением камеры относительно объекта или положением объекта в кадре изображения.
Цель этой статьи — кратко объяснить каждый тип искажения и познакомить вас с тем, как Photoshop может справиться с этими искажениями. Я расскажу о двух различных инструментах, доступных в Photoshop, для исправления искажений фотографий как вручную, так и автоматически. Есть также много примеров с иллюстрациями и образцами изображений, чтобы показать вам, как исправить искажение фотографии.
Какие бывают виды искажений?
Ниже приведены распространенные искажения объектива:
Бочкообразная дисторсия – это дефект объектива, из-за которого прямые линии изгибаются к краям изображения.
Подушкообразное искажение равно обратный эффект, когда прямые линии изгибаются внутрь.
Хроматическая аберрация проявляется в виде цветной каймы по краям объектов, вызванной фокусировкой объектива на разных цветах света в разных плоскостях.
Виньетирование — это дефект, который затемняет углы изображения из-за падения света по периметру объектива.
Фото Эхаба Амина
Дисторсия объектива
Фильтр коррекции объектива устраняет распространенные дефекты объектива, такие как бочкообразная и подушкообразная дисторсия, виньетирование и хроматическая аберрация. Фильтр работает только с изображениями с разрядностью 8 и 16 бит на канал в режиме RGB или в оттенках серого.
Есть две основные настройки: Автоматические и пользовательские исправления:
Автокоррекция
Опция автокоррекции по умолчанию быстро и точно устраняет искажения. Для правильной автоматической коррекции Photoshop требуются метаданные Exif, которые идентифицируют камеру и объектив, с помощью которых было создано изображение, и соответствующий профиль объектива в вашей системе. Adobe Photoshop включает множество профилей объектива, которые можно использовать для исправления распространенных искажений объектива.
Примечания:
Существуют отдельные профили линз для необработанных и обычных файлов. Photoshop отображает только профили, доступные для типа файла выбранного изображения.
Наилучшие результаты получаются при применении профилей объектива к файлам в формате RAW.
При применении профиля объектива к файлу не в формате RAW, например к файлу JPEG, вы можете получить неожиданные результаты.
Как пользоваться:
Выберите «Фильтр» > «Коррекция объектива».
В правом верхнем углу диалогового окна щелкните вкладку Пользовательские.
Установите следующие параметры
Ниже показан пример фотографии после исправления коррекции объектива
Фото Roussety Gregory из Pexels

Пользовательские исправления
Вы можете применить ручную коррекцию отдельно или использовать ее для уточнения автоматической коррекции объектива.
Как использовать:
Выберите «Фильтр» > «Коррекция объектива».
В правом верхнем углу диалогового окна щелкните вкладку Пользовательские.
Установите следующие параметры
Ниже показан пример фотографии после исправления коррекции объектива
Фото Эхаба Амина

Адаптивный широкоугольный фильтр
Вы можете использовать адаптивный широкоугольный фильтр для исправления искажений объектива из-за использования широкоугольных объективов и объективов типа «рыбий глаз». Вы можете легко выпрямить линии, которые кажутся искривленными на панорамах или фотографиях, сделанных с помощью объективов типа «рыбий глаз» и широкоугольных объективов. Фильтр определяет модель камеры и объектива и использует характеристики объектива для выравнивания изображений. Вы также можете добавить несколько ограничений для обозначения прямых линий в разных частях изображения.
Примечания
Это лучший инструмент для исправления крайних искажений
Вы также можете использовать этот фильтр для изображений, которые не содержат информации о камере и объективе
Вы можете отредактировать настройки фильтра позже (неразрушающий), если вы преобразуете слой, к которому вы применяете фильтр, в смарт-объект
Как пользоваться:
Ниже приведен пример использования адаптивного широкоугольного объектива для устранения искажений на фотографии ниже:
Фотография Mostafa Meraji из Pexels
Этап 1
Дублируйте слой: используйте сочетание клавиш CTRL + J
Этап 2
Преобразовать в смарт-объекты с помощью слоя > Смарт-объекты > Преобразовать в смарт-объект . Или нажмите f5
Этап 3
Выберите Фильтр > Адаптивный широкий угол
Следующие инструменты появляются в верхнем левом углу экрана
И меню опций справа от экрана
Этап 4
Выберите тип коррекции из меню: «рыбий глаз»
Этап 5
Выберите инструмент «Ограничение». Перетащите линию через ключевой изогнутый объект, чтобы выпрямить его. Чтобы сделать ребро вертикальным: удерживайте клавишу Shift и перетащите вертикальную линию
После завершения коррекции на изображении может быть несколько пустых областей, как показано ниже
Чтобы заполнить эти пустые области, сделайте следующее
Этап 6
Выберите залитые области, нажав Ctrl + щелкните миниатюру слоя
Инвертировать выделение (для выделения пустых областей) с помощью Select > Inverse или нажатием Shift + Ctrl + I
Расширить выделение: Выбрать > Изменить > Расширить
Выделение расширяется на 20 пикселей, как показано ниже
Выберите заливку с учетом содержимого: «Правка» > «Заливка с учетом содержимого»
Окончательное редактирование показано ниже
Дополнительные примеры
Фото Эхаба Амина
Фото Эхаба Амина
Фото Эхаба Амина

Спасибо за прочтение. Надеюсь, вам понравилась статья. Если у вас есть какие-либо вопросы, просто напишите ниже, и я буду рад вам ответить.
Избранное Фото Mehmet Turgut Kirkgoz из Pexels
Если вам понравился сайт, не забудьте подписаться, мы сообщим вам только о публикации новой статьи.
Как исправить искажение перспективы в PaintShop Pro
Обучение
Практические руководства
Исправить искажение перспективы
Перспективное искажение возникает, когда свет неправильно попадает на датчик камеры, что приводит к искажению ощущения глубины. Хотя искажение объектива может быть отличным творческим инструментом, если оно не преднамеренное, оно может отвлекать от важных элементов вашего изображения. К счастью, вы можете использовать PaintShop Pro и научиться исправлять искажения перспективы и получать идеально сфокусированные изображения.
Объективы фотоаппаратов могут искажать фотографии. Эти искажения чаще всего появляются на широкоугольных фотографиях, на фотографиях крупным планом, сделанных камерами с фиксированным фокусным расстоянием, и на фотографиях, сделанных камерами с объективами низкого качества (например, одноразовыми камерами).
Важно! Настоятельно рекомендуется исправлять искажение объектива на фотографии перед кадрированием .

Типы искажения объектива

Corel PaintShop Pro может исправить три распространенных типа искажения объектива, каждый из которых делает прямые линии искривленными:
Бочкообразная дисторсия — Фотография выглядит вытянутой в центре. Чтобы коррекция искажений работала правильно, ось объектива камеры должна совпадать с центром изображения.
Искажение «рыбий глаз» — Фотография выглядит так, как будто она наклеена на сферу или надута, как воздушный шар. Края фотографии выглядят сжатыми.
Подушкообразное искажение — Фотография выглядит сдвинутой по центру
Попробуйте бесплатно
1. Установите PaintShop Pro
Чтобы установить программное обеспечение для редактирования фотографий PaintShop Pro на свой компьютер, загрузите и запустите установочный файл, указанный выше. Продолжайте следовать инструкциям на экране, чтобы завершить процесс установки.
2. Применить коррекцию бочкообразной дисторсии
Выберите Настройка > Коррекция бочкообразной дисторсии . Появится диалоговое окно Коррекция бочкообразной дисторсии.
3. Установить прочность
Найдите изогнутые линии на изображении и выпрямите их, введя или установив соответствующее значение в элементе управления Сила . Щелкните OK . Установив флажок Сохранить центральный масштаб, вы можете добавлять или удалять пиксели с изображения, что меняет масштаб в центре изображения. Изменения ширины и высоты исходного изображения отображаются в групповом поле Размер результата .
2. Выберите Коррекция искажения «рыбий глаз»
Выберите Настройка > Коррекция искажения «рыбий глаз» . Появится диалоговое окно Коррекция искажения «рыбий глаз».
3. Настройка поля зрения
Удалите искажение, введя или установив соответствующее значение в поле Поле зрения . Нажмите «ОК». Установив флажок Сохранить центральный масштаб, вы можете добавлять или удалять пиксели с изображения, что меняет масштаб в центре изображения. Изменения ширины и высоты исходного изображения отображаются в групповом окне Размер результата.
2. Выберите Коррекция подушкообразного искажения
Выберите Настройка > Коррекция подушкообразного искажения . Появится диалоговое окно Коррекция подушкообразного искажения.
3. Задайте «Интенсивность»
Найдите изогнутые линии на изображении и введите или задайте значение в поле «Интенсивность», пока они не станут прямыми. Щелкните OK . Установив флажок Сохранить центральный масштаб, вы можете добавлять или удалять пиксели с изображения, что меняет масштаб в центре изображения. Изменения ширины и высоты исходного изображения отображаются в Групповое поле Result Size .
Загрузите бесплатную пробную версию и начните исправлять искажения перспективы уже сегодня.
Инструменты редактирования изображений PaintShop Pro позволяют быстро и легко исправить искажения перспективы.
НАЧНИТЕ СЕЙЧАС
PaintShop Pro не просто устраняет искажения перспективы
Ознакомьтесь с некоторыми другими функциями редактирования фотографий в Paintshop Pro, такими как восстановить изображения, изменить цвет изображения, удалить шум изображения, и более! Создавайте высококачественные фотографии в забавном и простом в использовании фоторедакторе и сделайте свои фотографии более заметными, чем когда-либо.
Восстановить фотографии
Удалить объекты с фотографии
Удалить людей с фотографий
Правильная перспектива изображения
Загрузите лучшее решение для исправления искажения перспективы, которое есть
На некоторых ваших фотографиях появилось небольшое искажение перспективы? Мы обещаем, что вам понравятся простые в использовании функции искажения перспективы в PaintShop Pro. Нажмите ниже, чтобы загрузить бесплатную 30-дневную пробную версию и искажение перспективы бесплатно перед покупкой!
Попробуйте бесплатно
Как исправить искажение объектива
Искажение объектива — это обычная проблема, с которой мы, фотографы, сталкиваемся ежедневно. Его можно разделить на две группы – искажения по перспективе и искажения по оптике. Будь то одно или другое, оно часто вызывает неестественную деформацию фотографий, которые мы делаем. В результате мы в конечном итоге ищем способы решения проблем с искажениями в полевых условиях или впоследствии при постобработке. Обычно объективы с большим фокусным расстоянием дают меньше искажений, чем широкоугольные объективы. И, как вы, возможно, уже знаете, ближе к краям кадра дисторсия гораздо заметнее, чем в середине. Если вы снимаете пейзажи или городские пейзажи с более широким фокусным расстоянием и у вас есть прямые вертикальные элементы возле углов кадра, искажение может значительно искривить и исказить эти элементы, что сделает их очень странными. Есть несколько способов решения таких проблем, поэтому давайте поговорим о них сейчас.
При работе в полевых условиях есть несколько приемов, которые можно использовать для устранения искажений, но они могут оказаться не очень эффективными. Вы можете изменить свое положение и снимать с точки, находящейся дальше от объекта, используя тот же объектив. Другой способ — использовать более длиннофокусный объектив, который, как мы надеемся, должен давать меньше искажений по сравнению с широкоугольным объективом. К сожалению, оба способа повлияют на вашу композицию и кадрирование, что не всегда желательно.
Сделав несколько шагов назад и сохранив тот же объектив на своей камере, вы либо уменьшите, либо полностью избавитесь от искажений. С другой стороны, в изображение будет включено больше окружающей среды. Если вы переключитесь на более длинный объектив, отношение между передним планом и фоном изменится, и если вы будете вынуждены отойти назад, это также вызовет изменение перспективы. В результате ваша фотография может выглядеть совершенно иначе, чем предполагалось изначально.
Последний способ — переключиться на объектив с наклоном и сдвигом (объективы PC-E для пользователей Nikon). Объективы PC-E имеют усовершенствованную оптику, которая уменьшает искажения по краям, и вы можете в некоторой степени сдвигать и наклонять их. Сдвиг помогает исправить некоторые искажения перспективы в зависимости от того, насколько необходим сдвиг. Противоположностью является то, что они чрезвычайно дороги и имеют несколько фиксированных фокусных расстояний. Из-за этого большинство фотографов вместо этого решают исправлять искажения в программном обеспечении.
Любое современное программное обеспечение для редактирования фотографий имеет по крайней мере один способ борьбы с искажениями. Сложность в том, что их использование не всегда может дать отличные результаты. Совсем недавно я сделал снимок восхода солнца в Праге. Пражский Град находится в верхнем левом углу кадра и явно страдает искажениями, как вы можете видеть на снимке ниже. Памятник архитектуры нельзя оставлять в искаженном виде, потому что в таком виде он выглядит просто странно.
Есть несколько способов решить эту проблему. Выбор параметра «Коррекция объектива» в раскрывающемся меню фильтров Photoshop часто является первым, что приходит на ум. Коррекция очень похожа, если вы используете Lightroom или Adobe Camera RAW. Изменяя трансформацию по вертикали, стены Замка и окружающие постройки будут выпрямлены. Этот процесс хорошо работает с малыми и умеренными уровнями искажений, однако довольно большая часть изображения будет потеряна во время этого процесса, и ситуация ухудшится, когда вы попытаетесь позаботиться о сильных искажениях.
В приведенном выше случае придется убрать огромный кусок переднего плана и углов с золотым светом того утра. Так что в этом случае это может быть не лучший способ решить эту проблему, так как я хочу сохранить передний план в финальном изображении.
Второй вариант — использовать инструмент свободной трансформации. Сдвинув нижний левый угол еще больше влево и за пределы изображения, левый верхний угол будет выпрямлен. Больше изображения будет сохранено этим методом. К сожалению, этот метод также затронул холм с правой стороны и немного деформировал его, растянув.
Чтобы исправить искажение, вам нужно немного поработать в Photoshop, так как эти два «простых исправления» не будут работать должным образом. Первый шаг — продублировать слой, который нужно исправить, в моем случае это фон. Второй шаг — выпрямить только что созданный слой с помощью инструмента свободного преобразования. Для этого просто удерживайте CTRL в Windows или Command на Mac, щелкнув и перетащив левый нижний угол. Таким образом, соотношение между передним планом и фоном не изменится. Если вы выполняете коррекцию с помощью фильтра Lens Correction, отношение и угол изменятся, что сделает наложение более сложным, а в некоторых случаях почти невозможным. Третий шаг — изменить режим наложения исправленного слоя на «Разница». Из-за этого фотография будет выглядеть грязной, но не волнуйтесь, мы быстро это исправим. Четвертый шаг — совместить верхний слой со слоем ниже на основе исправленного объекта, которым в нашем случае является Пражский Град.
Постарайтесь получить как можно больше черного цвета. Черный означает, что пиксели точно совпадают. Чем ярче становятся цвета пикселей, тем дальше они находятся. Невозможно добиться идеального совпадения без деформации обратного слоя (что было бы контрпродуктивно), так что не беспокойтесь об этом.
