Что такое тиристор и как он работает. Какие существуют основные параметры тиристоров. Чем характеризуется вольт-амперная характеристика тиристора. Каковы преимущества и недостатки тиристоров.
Что такое тиристор и его основные характеристики

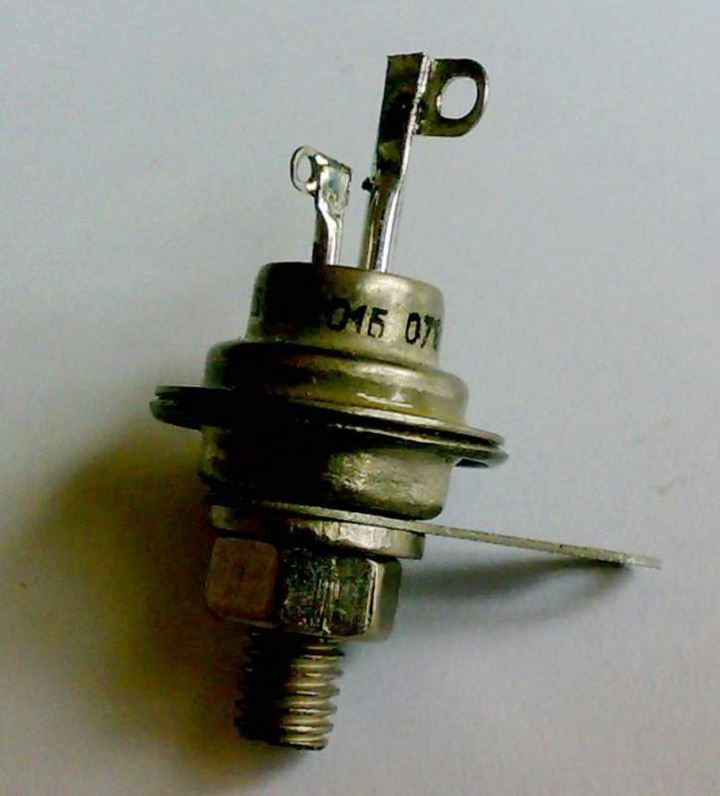

Тиристор представляет собой полупроводниковый прибор с тремя или более p-n-переходами, обладающий двумя устойчивыми состояниями и используемый для коммутации электрических цепей. Основные характеристики тиристора включают:
- Четырехслойную структуру p-n-p-n
- Наличие трех выводов: анод, катод и управляющий электрод
- Способность переключаться между закрытым и открытым состояниями
- Высокую скорость переключения
- Возможность управления большими токами и напряжениями
Вольт-амперная характеристика тиристора

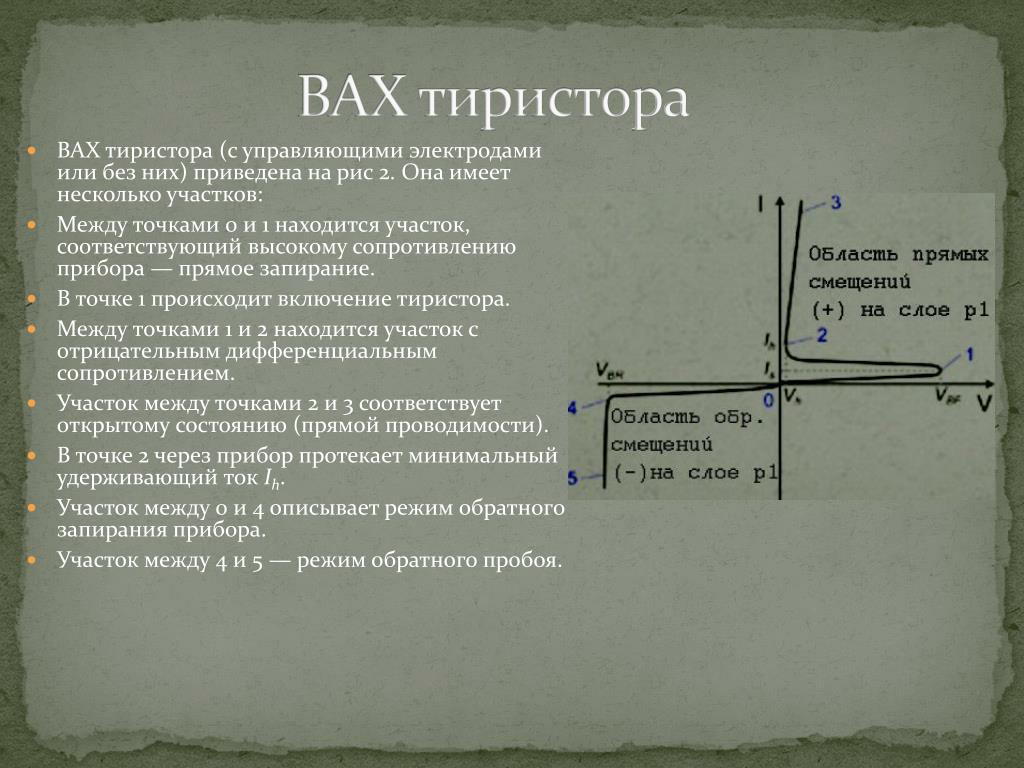

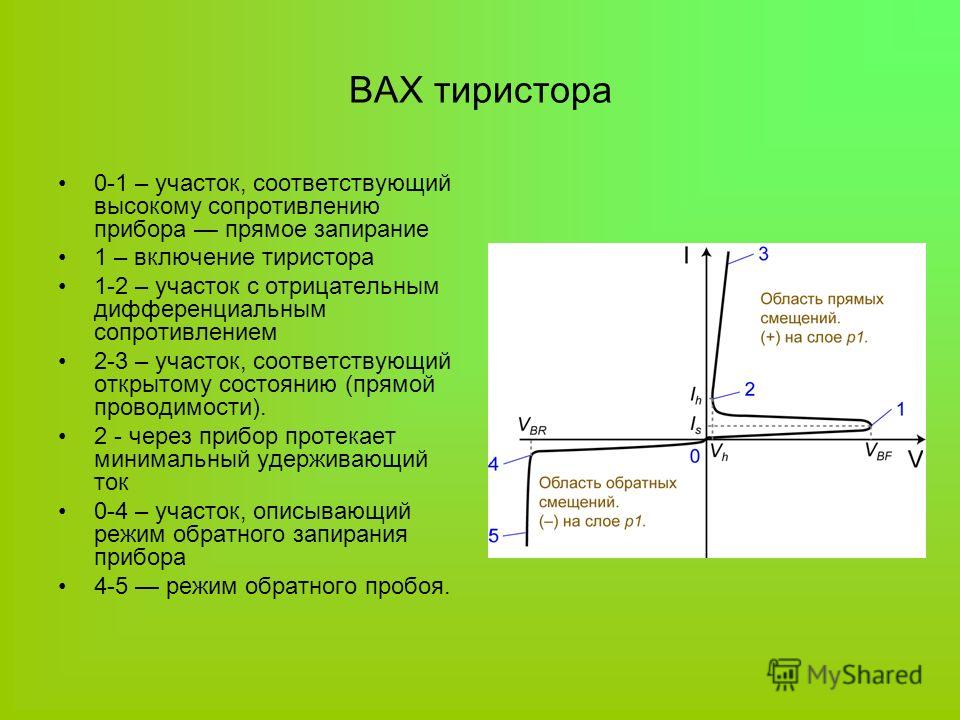

Вольт-амперная характеристика (ВАХ) тиристора имеет S-образную форму и содержит несколько ключевых участков:
- Участок закрытого состояния с очень малым током
- Участок отрицательного дифференциального сопротивления
- Участок открытого состояния с малым падением напряжения
Какие основные точки характеризуют ВАХ тиристора? Это напряжение включения, ток удержания и ток выключения. При достижении напряжения включения происходит резкое увеличение тока и переход в открытое состояние.

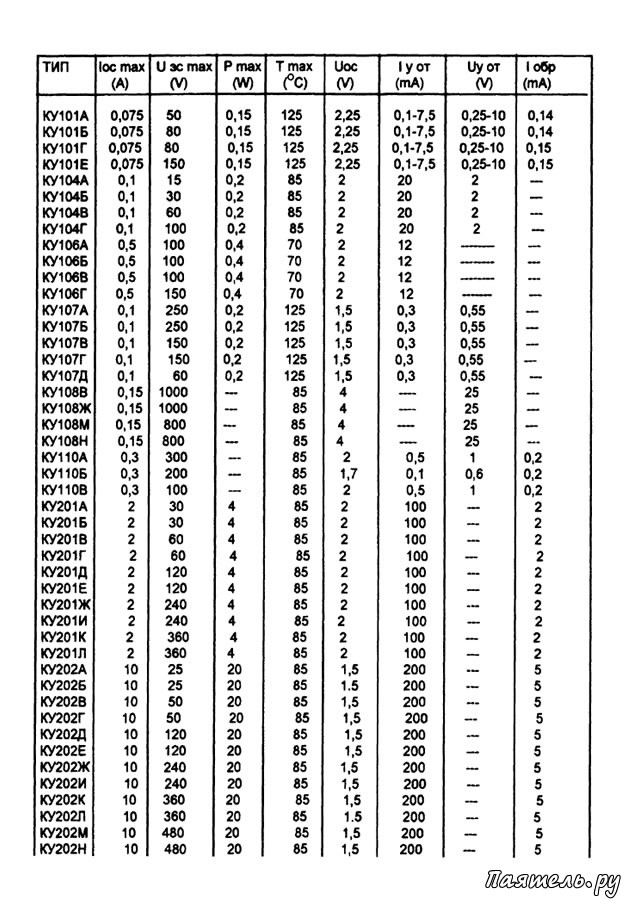

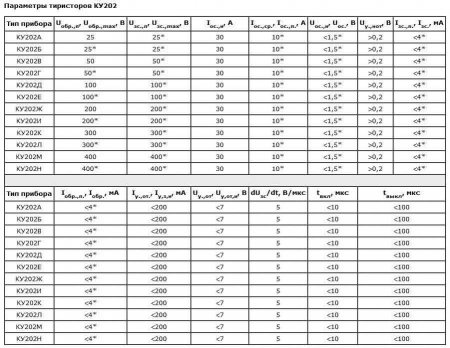

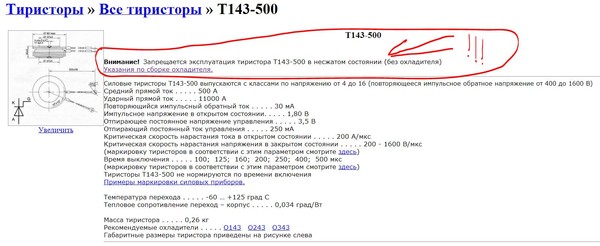

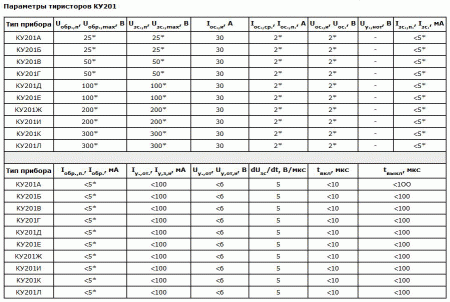

Основные электрические параметры тиристоров
К важнейшим параметрам тиристоров относятся следующие характеристики:
- Максимально допустимое обратное напряжение
- Максимально допустимый прямой ток
- Напряжение включения
- Ток удержания
- Время включения и выключения
- Управляющий ток включения
- Критическая скорость нарастания тока и напряжения

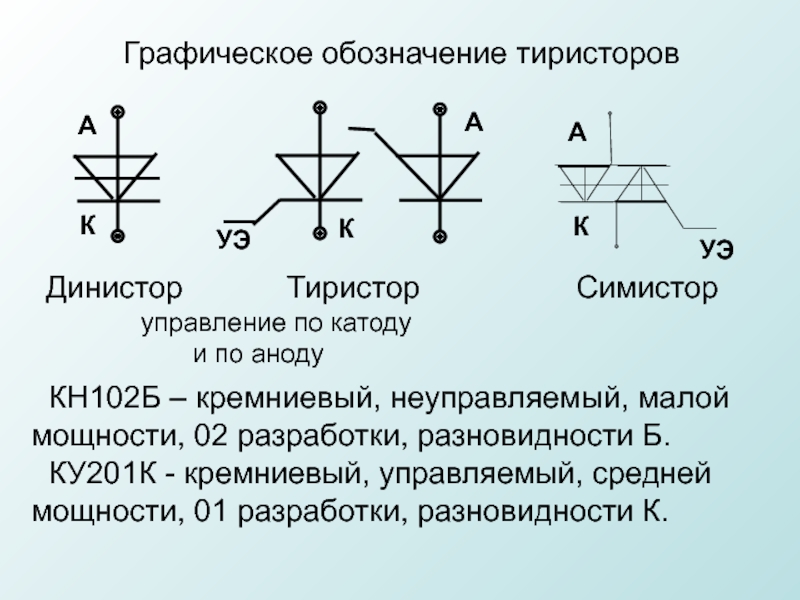

Классификация тиристоров по способу управления
По способу управления тиристоры подразделяются на следующие основные типы:
- Диодные тиристоры (динисторы) — без управляющего электрода
- Триодные тиристоры (тринисторы) — с управляющим электродом
- Симметричные тиристоры (симисторы) — проводят ток в обоих направлениях
- Запираемые тиристоры — могут выключаться по цепи управления

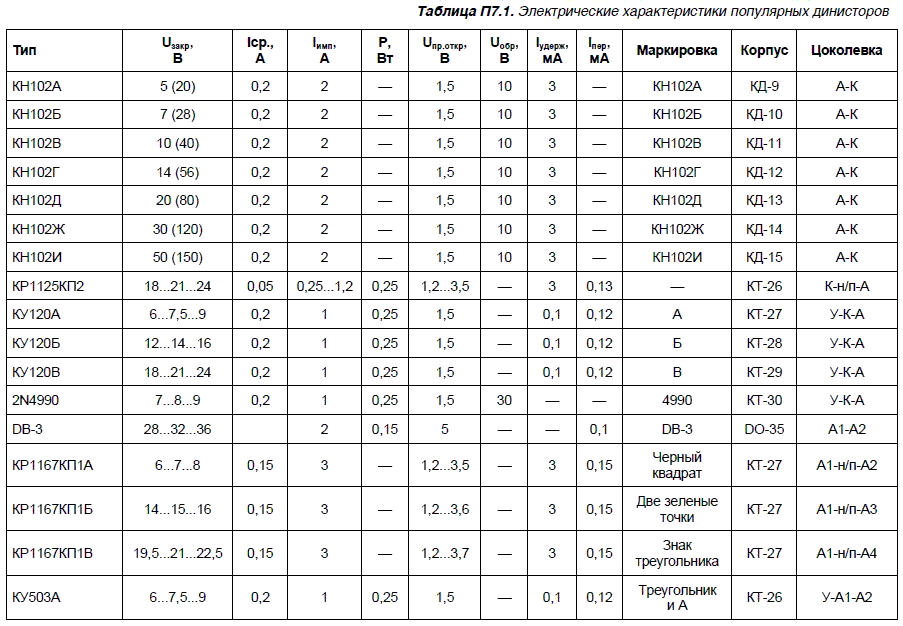

Особенности диодных тиристоров
Диодные тиристоры (динисторы) имеют только два вывода — анод и катод. Их включение происходит при достижении напряжения пробоя. Какие преимущества у динисторов?
- Простота конструкции
- Высокая надежность
- Отсутствие цепи управления
Однако динисторы имеют ограниченные возможности управления и применяются в основном в простых коммутационных схемах.

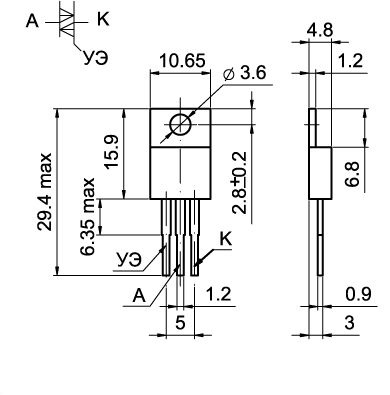

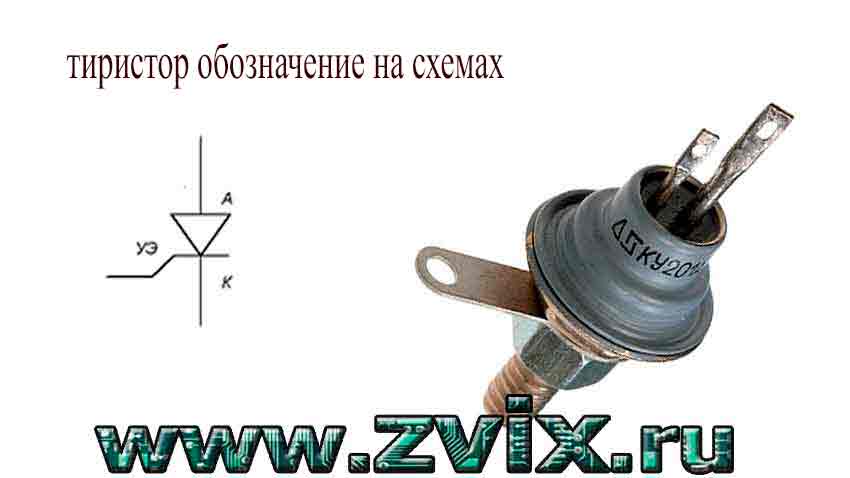

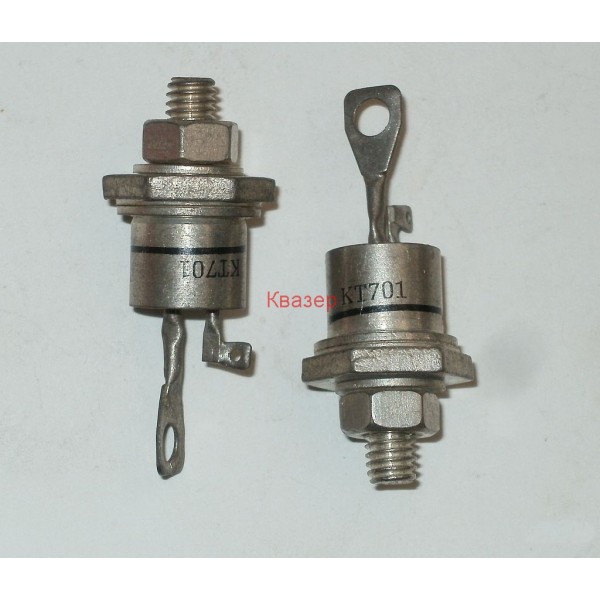

Характеристики триодных тиристоров
Триодные тиристоры (тринисторы) обладают дополнительным управляющим электродом. Это позволяет управлять их включением с помощью тока управления. Какие особенности имеют тринисторы?
- Возможность управления моментом включения
- Более низкое напряжение включения по сравнению с динисторами
- Широкий диапазон применений в силовой электронике
Преимущества и недостатки тиристоров
Тиристоры обладают рядом важных преимуществ по сравнению с другими полупроводниковыми приборами:
- Высокая коммутируемая мощность
- Малые потери в открытом состоянии
- Высокое быстродействие
- Простота управления
- Высокая надежность
Однако тиристорам присущи и некоторые недостатки. Какие ограничения имеют тиристоры?
- Односторонняя проводимость (кроме симисторов)
- Сложность выключения (кроме запираемых тиристоров)
- Чувствительность к скорости нарастания тока и напряжения
Применение тиристоров в силовой электронике
Благодаря своим характеристикам тиристоры нашли широкое применение в силовой электронике и преобразовательной технике. Основные области применения тиристоров включают:

- Управляемые выпрямители
- Инверторы
- Регуляторы переменного напряжения
- Устройства плавного пуска электродвигателей
- Импульсные источники питания
- Системы управления электроприводами
Сравнение тиристоров с другими силовыми полупроводниковыми приборами
Как тиристоры соотносятся по своим характеристикам с другими силовыми полупроводниковыми приборами? Рассмотрим основные отличия:
- От диодов тиристоры отличаются наличием управляющего электрода и возможностью управления включением
- По сравнению с биполярными транзисторами тиристоры обладают большей коммутируемой мощностью
- IGBT-транзисторы превосходят тиристоры по частоте переключения, но уступают по коммутируемой мощности
Особенности эксплуатации тиристоров
При эксплуатации тиристоров необходимо учитывать ряд важных факторов:
- Соблюдение предельно допустимых значений тока и напряжения
- Обеспечение эффективного охлаждения
- Защита от перенапряжений и перегрузок по току
- Учет критической скорости нарастания тока и напряжения
- Правильный выбор параметров цепи управления
Какие меры позволяют повысить надежность работы тиристоров? Это применение снабберных цепей, использование драйверов управления, обеспечение запаса по напряжению и току.

Перспективы развития тиристорных технологий
Несмотря на появление новых типов силовых полупроводниковых приборов, тиристоры продолжают совершенствоваться. Основные направления развития тиристорных технологий включают:
- Увеличение коммутируемой мощности
- Повышение быстродействия
- Улучшение управляемости
- Снижение потерь в открытом состоянии
- Расширение температурного диапазона
Какие перспективные типы тиристоров разрабатываются? Это оптически управляемые тиристоры, интегральные тиристорные модули, тиристоры на основе карбида кремния.
Устройство и параметры тиристоров / Публикации / Energoboard.ru
15 июня 2012 в 10:00
Тиристором называют полупроводниковый прибор с тремя (или более) p-n-переходами, вольт-амперная характеристика которого имеет участок с отрицательным дифференциальным сопротивлением и который используется для коммутаций в электрических цепях.

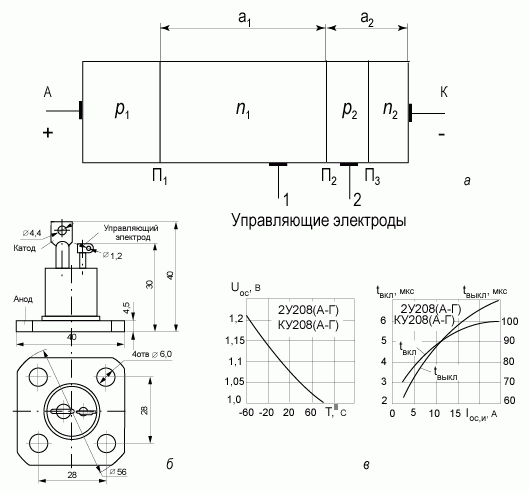

Простейшим тиристором с двумя выводами является диодный тиристор (динистор). Триодный тиристор (тринистор) имеет дополнительно третий (управляющий) электрод. Как диодный так и триодный тиристоры имеют четырехслойную структуру с тремя р–n-переходами (рис. 1).
Крайние области р1 и n2 называются анодом и катодом, соответственно, с одной из средних областей р2 или n1 соединен управляющий электрод. П1, П2, П3 – переходы между p- и n-областями.
Источник Е внешнего питающего напряжения подключен к аноду положительным относительно катода полюсом. Если ток Iу через управляющий электрод триодного тиристора равен нулю, его работа не отличается от работы диодного.
Рис.1. Структура (а) и двухтранзисторная схема замещения (б) триодного тиристора
Как видно из рис.1,б, переход П2 является общим коллекторным переходом обоих транзисторов в схеме замещения, а переходы П1 и П3 – эмиттерными переходами. При повышении прямого напряжения Uпр (что достигается увеличением ЭДС источника питания Е) ток тиристора увеличивается незначительно до тех пор, пока напряжение Uпр не приблизится к некоторому критическому значению напряжения пробоя, равному напряжению включения Uвкл (рис.2).
Рис. 2. Вольт-амперные характеристики и условное обозначение триодного тиристора
При дальнейшем повышении напряжения Uпр под влиянием нарастающего электрического поля в переходе П2 происходит резкое увеличение количества носителей заряда, образовавшихся в результате ударной ионизации при столкновении носителей заряда с атомами.
Минимальный прямой ток, при котором тиристор остается во включенном состоянии называется током удержания Iуд. При уменьшении прямого тока до значения Iпр< Iуд (нисходящая ветвь ВАХ на рис.2) высокое сопротивление перехода восстанавливается и происходит выключение тиристора. Время восстановления сопротивления p–n-перехода обычно составляет 1 — 100 мкс.
Напряжение Uвкл, при котором начинается лавинообразное нарастание тока, может быть снижено дополнительным введением неосновных носителей заряда в любой из слоев, прилегающих к переходу П2. Эти добавочные носители заряда увеличивают число актов ионизации в р–n-переходе П2, в связи с чем напряжение включения Uвкл уменьшается.
Добавочные носители заряда в триодном тиристоре, представленном на рис. 1, вводятся в слой р2 вспомогательной цепью, питаемой от независимого источника напряжения. В какой мере снижается напряжение включения при росте тока управления, показывает семейство кривых на рис. 2.

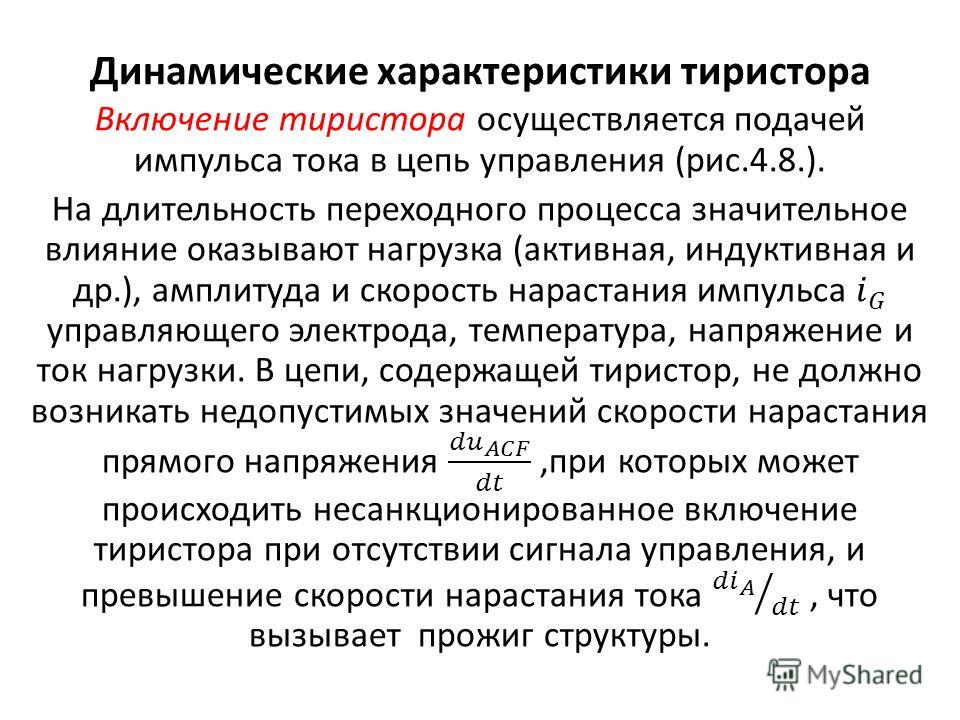

Будучи переведенным в открытое (включенное) состояние, тиристор не выключается даже при уменьшении управляющего тока Iу до нуля. Выключить тиристор можно либо снижением внешнего напряжения до некоторого минимального значения, при котором ток становится меньше тока удержания, либо подачей в цепь управляющего электрода отрицательного импульса тока, значение которого, впрочем, соизмеримо со значением коммутируемого прямого тока Iпр.

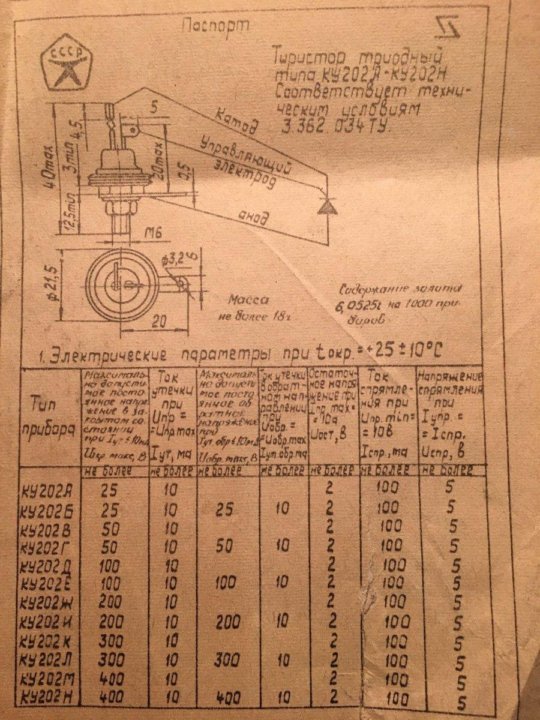

Важным параметром триодного тиристора является отпирающий ток управления Iу вкл – ток управляющего электрода, который обеспечивает переключение тиристора в открытое состояние. Значение этого тока достигает нескольких сотен миллиампер.
Из рис. 2 видно, что при подаче на тиристор обратного напряжения в нем возникает небольшой ток, так как в этом случае закрыты переходы П1 и П3. Во избежание пробоя тиристора в обратном направлении (который выводит тиристор из строя из-за теплового пробоя хода) необходимо, чтобы обратное напряжение было меньше Uобр.макс.
В симметричных диодных и триодных тиристорах обратная ВАХ совпадает с прямой. Это достигается встречно-параллельным включением двух одинаковых четырехслойных структур или применением специальных пятислойных структур с четырьмя p–n-переходами.
Рис. 3. Структура симметричного тиристора (а), его схематичное изображение (б) и вольт-амперная характеристика (в)

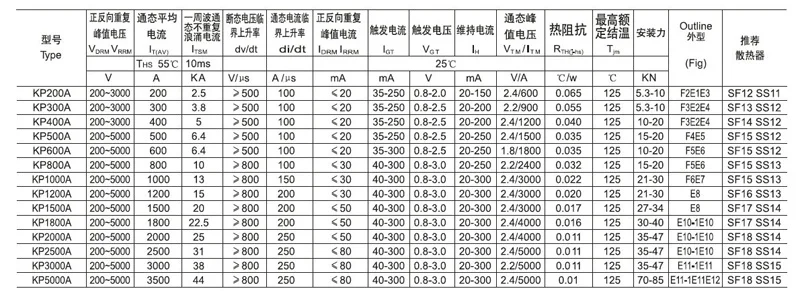

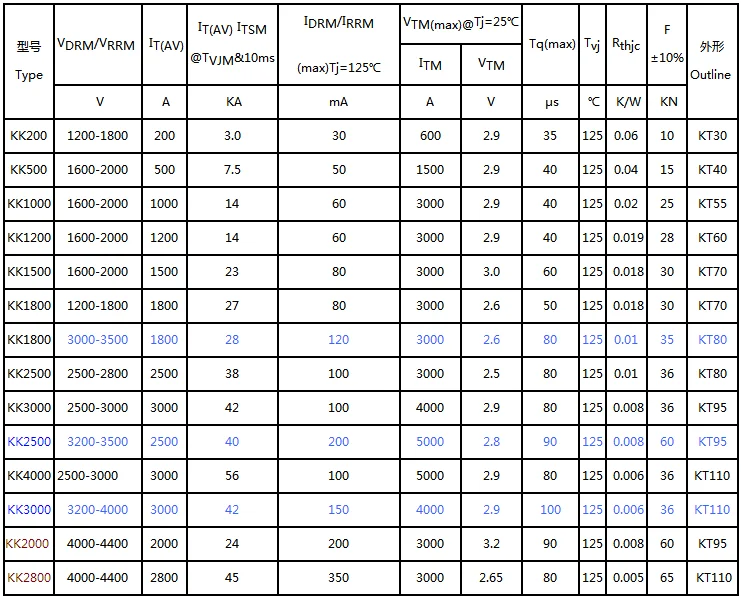

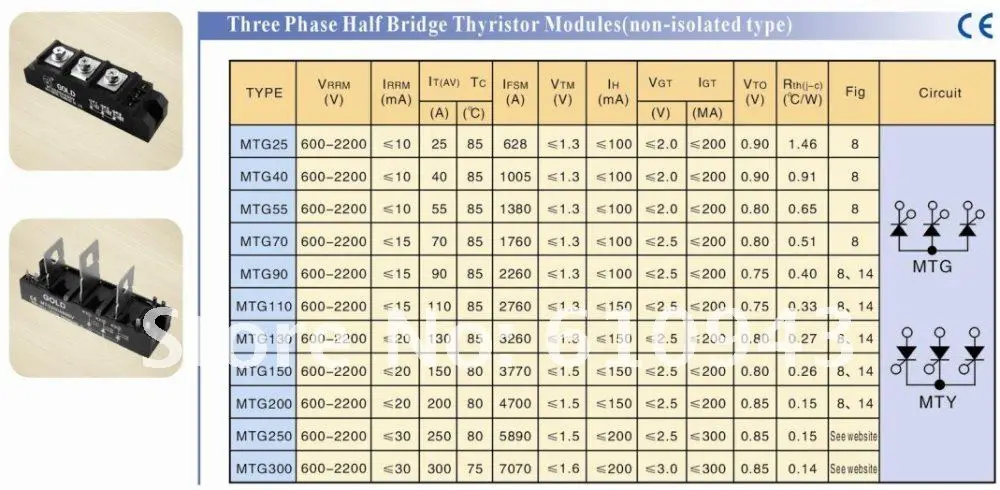

В настоящее время выпускаются тиристоры на токи до 3000 А и напряжения включения до 6000 В.
Основные недостатки большинства тиристоров – неполная управляемость (тиристор не выключается после снятия сигнала управления) и относительно низкое быстродействие (десятки микросекунд). Однако в последнее время созданы тиристоры, у которых первый недостаток устранен (запираемые тиристоры могут быть выключены с помощью тока управления).
