Какие особенности имеет польская антенна для приема цифрового ТВ. Как правильно подключить и настроить польскую антенну. Какие преимущества и недостатки у польской антенны для цифрового телевидения.
Что такое польская антенна и ее особенности

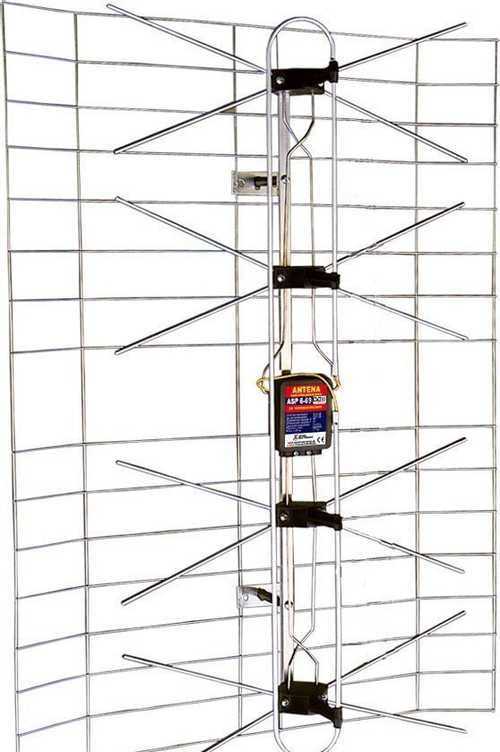

Польская антенна — это распространенный тип телевизионной антенны, получивший широкое распространение в 90-е годы. Ее основные особенности:
- Конструкция в виде решетки из вибраторов-«бабочек»
- Наличие длинных «усов» для приема метрового диапазона
- Компактные размеры и низкая стоимость
- Возможность приема как метрового, так и дециметрового диапазона
- Наличие встроенного усилителя сигнала
Изначально польские антенны создавались для приема аналогового телевидения. С переходом на цифровое вещание возник вопрос — подходят ли они для приема DVB-T2?
Характеристики польской антенны для цифрового ТВ
При использовании польской антенны для приема цифрового ТВ следует учитывать следующие характеристики:
- Коэффициент усиления: 10-14 dBi в дециметровом диапазоне
- КСВ > 2 в нижней половине дециметрового диапазона
- Диаграмма направленности: секторальная, более узкая в горизонтальной плоскости
- Высокий уровень боковых и задних лепестков диаграммы
- Импеданс меняется в широких пределах на разных частотах
Как видим, характеристики польской антенны далеки от идеальных для приема цифрового ТВ. Но означает ли это, что ее нельзя использовать?
Можно ли использовать польскую антенну для цифрового ТВ?
Польскую антенну можно использовать для приема цифрового ТВ, но с некоторыми оговорками:
- Качество приема будет зависеть от уровня сигнала в вашем регионе.
- Возможны проблемы с приемом отдельных мультиплексов из-за неравномерности характеристик.
- Необходима тщательная настройка положения антенны.
- Желательно использовать современный малошумящий усилитель вместо штатного.
- В сложных условиях приема лучше заменить на специализированную антенну для DVB-T2.
При этом в зонах уверенного приема польская антенна вполне способна обеспечить стабильный сигнал цифрового ТВ. Как же правильно ее подключить и настроить?
Как подключить и настроить польскую антенну для цифрового ТВ
Для корректной работы польской антенны с цифровым ТВ рекомендуется выполнить следующие действия:
- Укоротить длинные «усы» до размеров остальных вибраторов
- Удалить пластиковые вставки с «директорами»
- Очистить места крепления вибраторов и контакты усилителя
- Выровнять провода собирающей линии и сами вибраторы
- Заменить штатный усилитель на современный малошумящий
- Тщательно настроить положение антенны на максимум сигнала
- При необходимости использовать дополнительный внешний усилитель
Выполнение этих рекомендаций позволит значительно улучшить качество приема цифрового ТВ на польскую антенну. Но какие у нее есть преимущества и недостатки?
Преимущества и недостатки польской антенны для цифрового ТВ
К основным преимуществам польской антенны для приема цифрового ТВ можно отнести:
- Низкая стоимость и доступность
- Компактные размеры
- Простота конструкции и монтажа
- Возможность самостоятельной модернизации
- Приемлемое качество приема в зонах уверенного сигнала
Среди недостатков следует выделить:
- Неоптимальные характеристики для цифрового ТВ
- Нестабильность параметров из-за некачественных материалов
- Подверженность помехам из-за отсутствия экранировки
- Необходимость доработки для улучшения приема
- Сложности с приемом в зонах слабого сигнала
Стоит ли использовать польскую антенну или лучше выбрать специализированную модель для цифрового ТВ?
Польская антенна или специализированная DVB-T2 антенна — что выбрать?
Выбор между польской и специализированной DVB-T2 антенной зависит от нескольких факторов:
- Уровень сигнала в вашем регионе
- Расстояние до ближайшего передатчика
- Наличие препятствий для прохождения сигнала
- Требования к качеству и стабильности приема
- Бюджет на приобретение антенны
В зонах уверенного приема и при отсутствии высоких требований к качеству можно использовать модернизированную польскую антенну. В сложных условиях приема лучше выбрать специализированную антенну для DVB-T2.
Заключение: стоит ли использовать польскую антенну для цифрового ТВ?
Польская антенна может использоваться для приема цифрового ТВ, особенно после некоторой модернизации. Она подойдет для экономных пользователей в зонах уверенного приема. Однако для получения максимального качества и стабильности сигнала рекомендуется выбирать современные специализированные антенны для DVB-T2.
Польская антенна для цифрового телевидения
- Вы здесь:
- 3G-Aerial
- Польская антенна для цифрового телевидения
- Информация о материале
- Просмотров: 30781
С началом бурного развития сети телевещания в начале 90-х получили широкое распространение так называемые польские антенны. Дешевизна и доступность таких антенн способствовало их широкому распространению. Однако со стороны профессионалов и квалифицированных радиолюбителей эта антенна подверглась широкой критике.
Прежде всего, сразу же отметим основные недостатки этой антенны, которые привели к такой низкой репутации полячки в этих ваших интернетах.
- Попытка совместить несовмещаемое и впихнуть невпихуемое. Имееются ввиду длинные усы для приема ТВ в метровом диапазоне. Поскольку цифровое вещание ведется исключительно в диапазоне ДМВ, мы можем смело укоротить эти усы до размеров остальных. В результате мы получаем антенную решетку из четырех антенн Бабочка или веерных вибраторов (Bowtie). Такой вибратор имеет электрическую длину близкую к длине волны, высокое входное сопротивление, в то же время, он — достаточно широкополосный.
- Набор директоров на пластмассовых направляющих имеет только декоративные функции. Поэтому их можно смело выбрасывать в утиль.

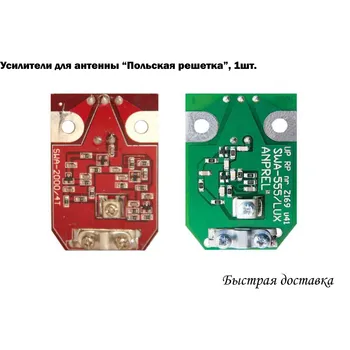

- Пластинчатый усилитель, идущий в комплекте с антенной, склонен к самовозбуждению. Отсутствует защита от перенапряжения по входу, в результате усилитель часто выходит из строя при первой же грозе. Склонность к самовозбуждению приводит не только к помехам на своем телевизоре, но и на телевизорах ближайших соседей. Отсутствие экранирования и фильтров на входе и выходе усилителя приводит к тому, что он ловит все, включая помехи от систем зажигания автомобилей.
- Пластмассовые детали усилителя быстро разрушаются под воздействием солнечного ультрафиолета. Вибраторы крепятся к собирающей линии посредством той же пластмассы. Со временем место контакта ухудшается при ухудшении свойств пластмассовых креплений и окисляется. В результате часть «усов» самопроизвольно отключается.

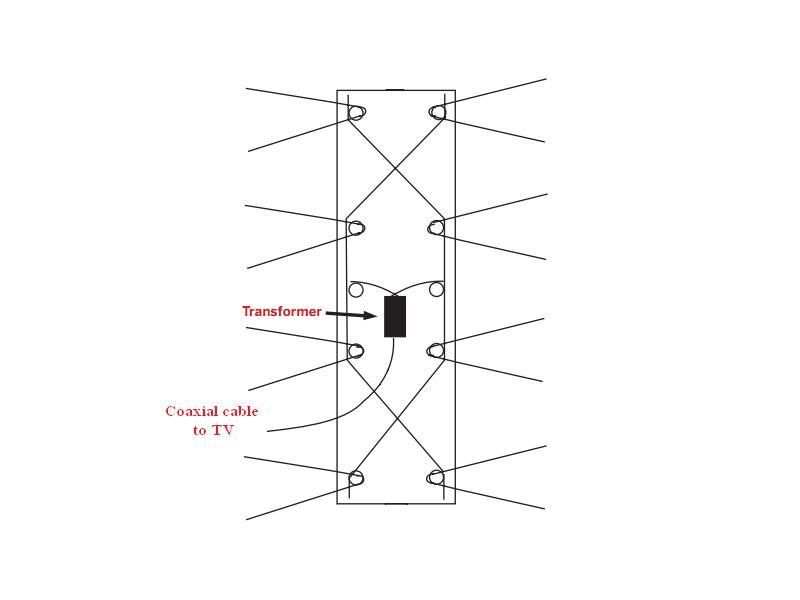

Стек из четырех «бабочек» довольно популярен у наших заокеанских партнеров по изготовлению самодельных антенн, едва ли не популярнее антенны Ховермана.
Правда им приходится искать толстую проволоку и прикручивать ее на коленке к деревянной дощечке. Но все же они счастливы и добиваются неплохих результатов. Нам же с вами, уважаемый аноним, остается им только посочувствовать, ведь у нас есть уже готовая недорогая Полячка. Не так ли? Остается только убедиться, что антенна имеет приемлемые электрические параметры. Для этого воспользуемся моделью польской антенны для программы 4NEC2, которую можно скачать с нашего сайта.
Что же мы видим? Мы видим, что характеристики антенны довольно посредственные, хотя в верхней части диапазона ДМВ их и можно назвать вполне удовлетворительными. Как показывает опыт заокеанских партнеров, по этой схеме можно изготовить вполне приличную антенну, только несколько большую по размерам относительно нашей полячки, но в данном случае по всей видимости в поиске компромисса между дешевизной антенны и оптимальными характеристиками чаша весов склонилась в сторону дешевизны. КСВ>2 в пределах половины диапазона ДМВ.
Коэффициент усиления во всем дециметровом диапазоне 10-14 dBi за исключением начального участка, где наблюдается провал. Если учесть потери на рассогласование из-за высокого КСВ, то усиление антенны можно смело уменьшить на 2-3 дБ в начале диапазона ДМВ. Высокий КСВ в аналоговом телевидении приводит к ухудшению качества картинки и появлению шумов и артефактов на изображении. Цифровое телевидение имеет свои особенности, поэтому высокий КСВ может привести просто к невозможности принять определенный мультиплекс, хотя второй, на другой частоте, при этом будет работать.
Диаграмма направленности секторальна, более сужена в горизонтальной плоскости. Выглядит вполне прилично, т.е. антенна обладает неплохими направленными свойствами. Из недостатков следует отметить довольно большой уровень заднего и боковых лепестков.
Выполнив анализ нашей полячки, мы приходим к выводу, что это не мы должны сочувствовать нашим заокеанским партнерам, а они нам. Ведь наша польская антенна имеет не высокие характеристики.
Конечно же она будет работать, ведь и гвоздь может быть антенной. Но! Никто вам не сможет гарантировать прием всех ваших мультиплексов. Причин этому несколько. Импеданс антенны меняется в очень широких пределах с высокой реактивной составляющей на определенных частотах.Это почти гарантированно приводит к самовозбуждению неэкранированного антенного усилителя SWA, который идет в комплекте с антенной. В старых аналоговых телевизорах в селекторах каналов стояли диапазонные фильтры. Это как то спасало ситуацию. Во всяком случае, регулируя напряжение питания усилителя, помеху можно было отогнать за пределы диапазона и минимизировать. В современных цифровых тюнерах таких фильтров нет. Стоят только режекторные на частоту Wi-Fi. В результате, мощная помеха, генерируемая усилителем, переводит входной дифференциальный усилитель цифрового тюнера в нелинейный режим и прием части или чаще всего всех мультиплексов оказывается невозможным. Кроме того, в отсутствии фильтрации сигнала, приему может помешать и мощная посторонняя помеха.
- Укоротить верхние длинные усы до размеров остальных;
- Выбросить пластмассовые вставки с «директорами»;
- Разобрать места крепления усов к собирающей линии и зачистить контакты. Проделать то же самое в месте подключения усилителя;
- Выровнять провода собирающей линии, соединяющей усы так, чтобы антенна выглядела максимально «симметрично». Выровнять таким же образом и сами усы;
- Отказаться от инжектора с блоком питания и запитать антенный усилитель непосредственно от телевизора или T2-приставки, включив подачу питания +5V в меню;
- Заменить старый усилитель на более современный. Экранированный, с подключением F-коннектором, с надписью на корпусе DVB-T2, с питанием от 5V. При этом надо проследить, чтобы собирающая линия не касалась экрана усилителя, при необходимости изолировать;
Экранированный, с подключением F-коннектором, с надписью на корпусе DVB-T2, с питанием от 5V. При этом надо проследить, чтобы собирающая линия не касалась экрана усилителя, при необходимости изолировать;В заключении отметим, что есть и самодельные антенны, оптимизированные для цифрового телевидения (в том числе и с переделкой самой полячки), лучшие из которых мы будем представлять вашему вниманию, кроме того, модернизированная полячка с успехом работает в CDMA сетях передачи данных в диапазоне 800 МГц.
Ссылки по теме:
- Теория конусных антенн BowTie. Включает полный анализ более современной модификации антенны ASP8 (полячки), а также других модификаций «бабочек».
- Расчет и анализ польской антенны в HFSS
- Т2 нет сигнала. Итоги использования полячки при приеме цифрового ТВ. (Канал Ремзона YouTube)
- Модели BowTie от заокеанских партнеров.
- Антенна Харченко, оптимизированная для цифрового телевидения.
- Широкополосный волновой канал для цифрового телевидения своими руками;
- Особенности приема цифрового телевидения.
Помощь от наших китайских друзей
«Польская» телевизионная антенна. Делаем из нее диполь для FM радио: grodenski — LiveJournal
?- Техника
- Cancel

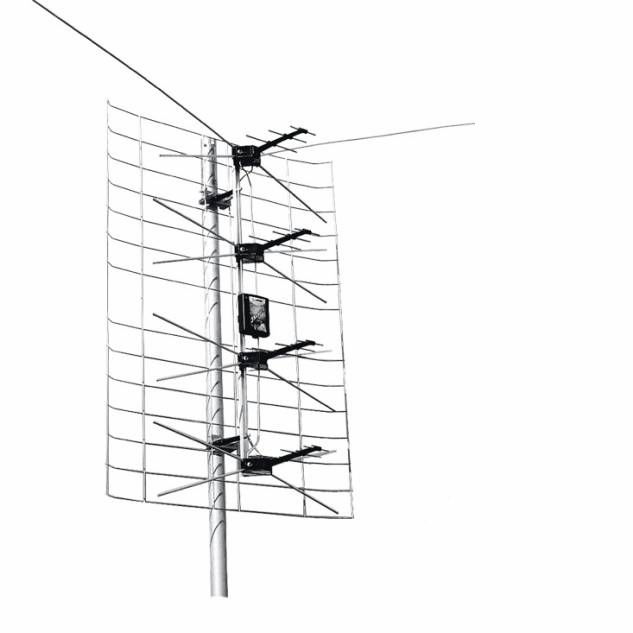

Во времена аналогового ТВ такие антенны стояли чуть ли не в каждом частном дома на трубостойках, отличающихся по высоте. Их называли «польскими». До сих пор встречаются у людей, но значительно реже в нашей местности. Предназначены для приема телеканалов в дециметровом диапазоне. Позже появились модификации с удлиненными верхними вибраторами, способными принимать телеканалы в метровом диапазоне.
«польская» телевизионная антеннаНа самой антенне в монтажной коробке устанавливались усилители.
В те годы их было много моделей, отличающихся по мощности. Если по каким-то причинам усилитель переставал работать, приходилось опускать антенну и менять его на новый.
Питание усилителя 12 вольт подавалось через коаксиальный кабель вместе с ВЧ сигналом с антенны. Для этого возле телевизора устанавливались блоки питания с так называемым штекером — сепаратором, который находился в штекере и отделял питание от сигнала.
блок питанияС приходом цифрового ТВ в виду сложности его сигнала далеко не все такие усилители хорошо могли работать. При установке обычного штекера и простой платы согласования называемой «нулевкой» DVB-T2 работало гораздо лучше, чем с усилителем.
плата согласования со стороны винтов для подключения кабеля плата согласования со стороны трансформатораВещание цифрового ТВ как известно, ведется в дециметровом диапазоне.

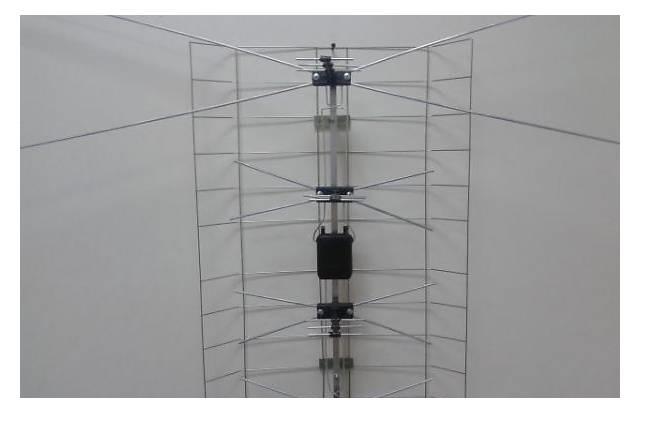

У нас верхние удлиненные вибраторы стали не нужны и были демонтированы (заменены на короткие от соседской антенну упавшей вместе с мачтой). Позже и сама антенна в виду своей старости заменена на новую типа «волновой канал». Остались удлиненные вибраторы и соседское крепление для них.
При проведении экспериментов с ними, оказалось что хорошо принимают вещательный FM диапазон на RTL-SDR. Было решено сделать антенну для этой цели.
В начале просто присоединил к ним кабель пропустив его в крепление.
подсоединен кабельНо этого мне оказалось недостаточно. В дело пошел F разъем. С ним удобнее переносить антенну если снять кабель. Согласующих устройств пока не применял. Без них неплохо принимает.
с подключенным F разъемомПолучился диполь. Лучше всего работает если расположить вертикально.
готовая антеннаОт качества кабеля очень сильно зависит прием. На дешевом китайском он оказался лучше, чем на советском.
Благодарю за внимание!
