Что такое ползунковый резистор и принцип его работы

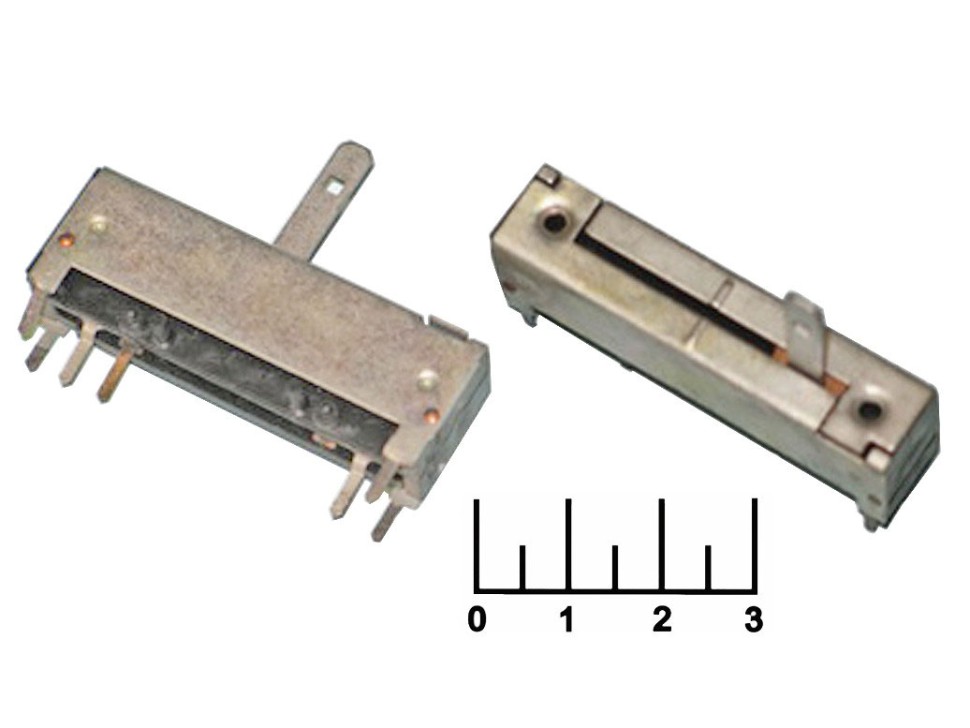

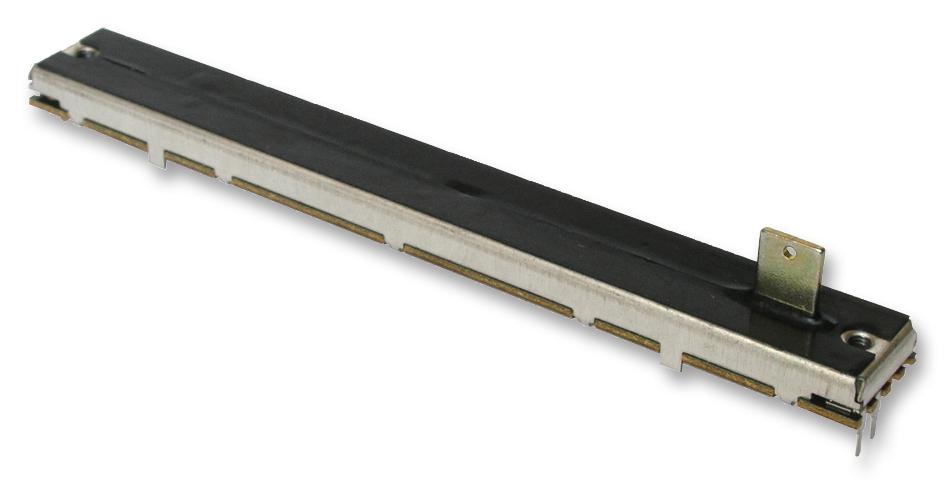

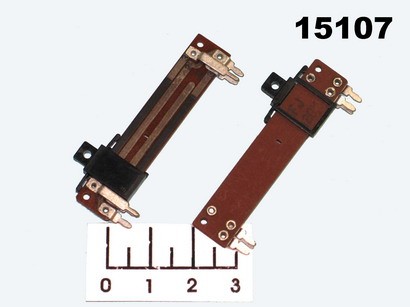

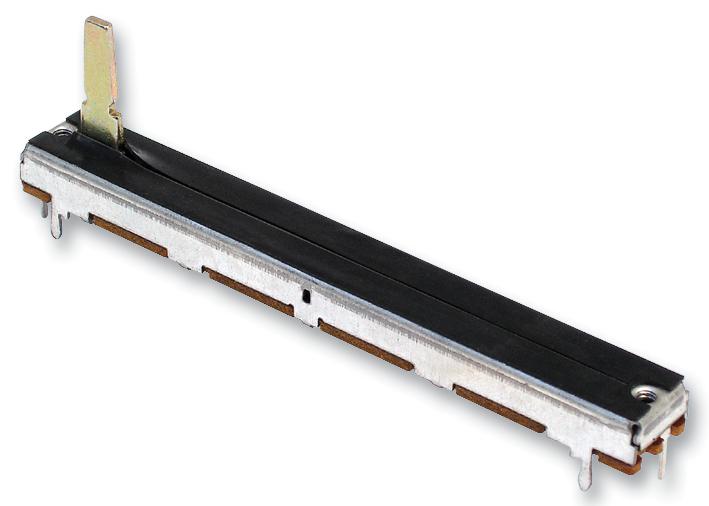

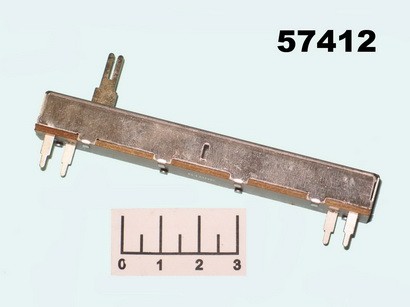

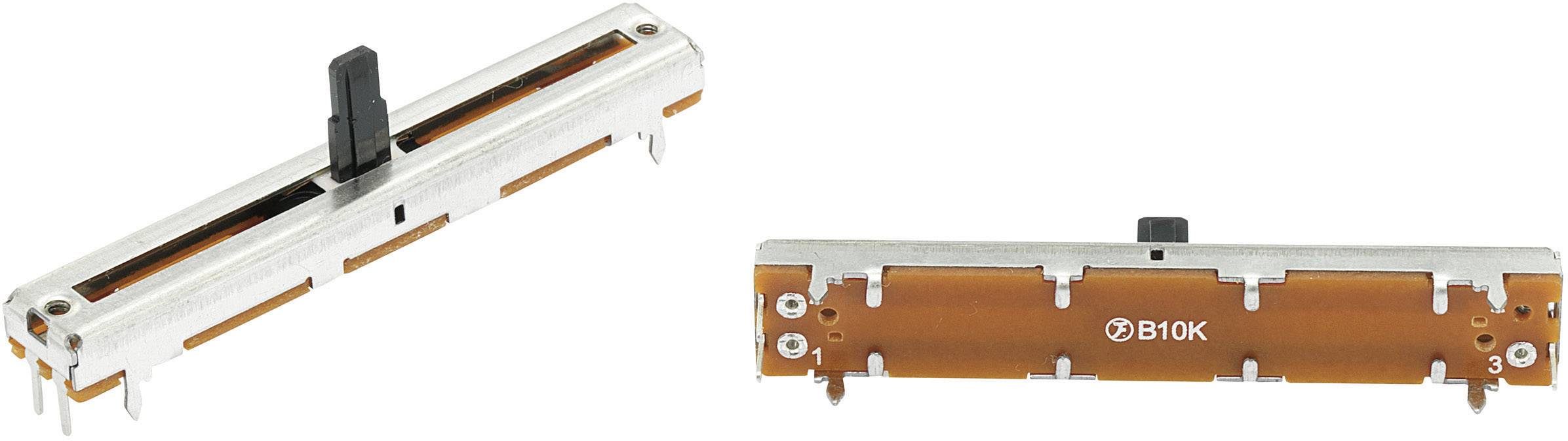

Ползунковый резистор представляет собой переменный резистор, сопротивление которого меняется путем перемещения ползунка вдоль резистивного элемента. Основными компонентами ползункового резистора являются:

Резистивный элемент — проводящая дорожка с определенным сопротивлением
Ползунок — подвижный контакт, перемещающийся по резистивному элементу
Корпус — защищает внутренние элементы
Выводы — для подключения к схеме

Принцип работы ползункового резистора основан на изменении длины участка резистивного элемента между крайним и средним контактами при перемещении ползунка. Чем больше эта длина, тем выше сопротивление.

Основные характеристики ползунковых резисторов

При выборе ползункового резистора следует учитывать следующие ключевые параметры:

Номинальное сопротивление — максимальное значение сопротивления резистора
Мощность рассеивания — максимальная мощность, которую резистор может рассеивать без повреждений
Точность (допуск) — отклонение фактического сопротивления от номинального
Рабочий ход — расстояние перемещения ползунка
Тип характеристики — линейная или логарифмическая зависимость сопротивления от положения ползунка

Как правильно подобрать ползунковый резистор для конкретной схемы? Необходимо учитывать требуемый диапазон регулировки, рабочее напряжение и ток в цепи, условия эксплуатации.

Области применения ползунковых резисторов

Ползунковые резисторы широко используются в различных электронных устройствах и системах:

Аудиотехника — регуляторы громкости, тембра, баланса
Осветительные приборы — диммеры для регулировки яркости

Измерительные приборы — калибровка и настройка
Промышленная автоматика — управление скоростью двигателей
Бытовая техника — регулировка мощности нагревательных элементов

В чем преимущества использования ползунковых резисторов по сравнению с другими типами переменных резисторов? Ползунковые резисторы обеспечивают наглядность регулировки и удобство управления в ограниченном пространстве.

Виды ползунковых резисторов

Существуют различные типы ползунковых резисторов, отличающиеся конструкцией и характеристиками:

По числу каналов:
- Однокананальные
- Многоканальные (сдвоенные, строенные)
По типу резистивного элемента:
- Проволочные
- Пленочные
- Композитные
По способу монтажа:
- Для печатного монтажа
- Для объемного монтажа

Какой тип ползункового резистора лучше выбрать для конкретного применения? Выбор зависит от требуемой точности, диапазона регулировки, условий эксплуатации и стоимости.

Особенности монтажа и подключения ползунковых резисторов

При монтаже и подключении ползунковых резисторов следует соблюдать ряд правил:

Обеспечить надежное крепление резистора к панели или печатной плате
Соблюдать полярность подключения для резисторов с несимметричной характеристикой
Использовать гибкие проводники для подвижного контакта
Защитить резистор от попадания пыли и влаги
Обеспечить свободный ход ползунка без заеданий

Как правильно подключить ползунковый резистор в схему? Средний вывод подключается к подвижному контакту (ползунку), а крайние — к участкам цепи с фиксированным сопротивлением.

Преимущества и недостатки ползунковых резисторов

Ползунковые резисторы имеют ряд достоинств и ограничений по сравнению с другими типами переменных резисторов:

Преимущества:

Наглядность регулировки
Удобство управления в ограниченном пространстве
Возможность точной настройки
Линейная зависимость сопротивления от положения ползунка

Недостатки:

Большие габариты по сравнению с круглыми потенциометрами
Меньшая надежность из-за наличия подвижных частей
Сложность герметизации
Более высокая стоимость

В каких случаях целесообразно использовать ползунковые резисторы вместо других типов? Ползунковые резисторы оптимальны для применений, требующих наглядной и точной регулировки в ограниченном пространстве.

Советы по выбору ползункового резистора

При выборе ползункового резистора для конкретного применения рекомендуется учитывать следующие факторы:

Требуемый диапазон регулировки сопротивления
Максимальный рабочий ток и напряжение в цепи

Необходимая точность установки сопротивления
Условия эксплуатации (температура, влажность, вибрации)
Габаритные ограничения
Тип монтажа (печатный или объемный)
Необходимость многоканальной регулировки

Как определить оптимальное номинальное сопротивление ползункового резистора для схемы? Номинальное сопротивление должно быть в 5-10 раз больше максимального требуемого значения регулируемого сопротивления в цепи.

Тенденции развития и перспективы ползунковых резисторов

Несмотря на появление цифровых методов регулировки, ползунковые резисторы продолжают совершенствоваться и находить новые области применения:

Разработка резисторов с улучшенными эксплуатационными характеристиками
Создание миниатюрных ползунковых резисторов для портативных устройств
Интеграция ползунковых резисторов с цифровыми интерфейсами
Применение новых материалов для резистивных элементов

Разработка ползунковых резисторов с расширенным диапазоном регулировки

Какие инновации ожидают ползунковые резисторы в ближайшем будущем? Вероятно, появятся «умные» ползунковые резисторы с возможностью программирования характеристик и дистанционного управления.
