Цветовая маркировка проводов электрической сети

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов. Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L)	(N)			Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L)		(PEN)		Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.	Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
	Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.

Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.	Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.	Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

Фаза A (L1) – провод в коричневой оболочке.
Фаза B (L2) – провод в черной оболочке.
Фаза C (L3) – провод в серой оболочке.
Рабочее зануление (N) – провод в синей (голубой) оболочке.
Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета.

Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L, N и PE:

Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Дополнительная маркировка проводов

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.

Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты.

Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

L – фаза.
N – нейтраль (рабочее зануление).
PE – земля (защитное зануление).

Цветовая маркировка электрических проводов в разных странах

Страна (регион)	Цвет наружной изоляции проводника или жилы
Страна (регион)	Фазный проводник L1	Фазный проводник L2	Фазный проводник L3	Рабочее зануление N (нейтраль)	Защитное зануление PE (земля)
США. Общепринятые цвета (120/208/240 В).	черный	красный	синий	серебристый	зеленый
США. Альтернативная цветовая маркировка (277/480 В).	коричневый	оранжевый или фиолетовый	желтый	серый	зеленый
Канада. Обязательные цвета.	красный	черный	синий	белый	зеленый или без изоляции
Канада. Трехфазные установки с изолированной нейтралью.	оранжевый	коричневый	желтый	белый	зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.	красный	желтый или белый (ЮАР)	синий	черный	желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года.	коричневый	черный	серый	синий	желто-зеленый
Европа. Обозначение шин.	желтый	коричневый	красный
СССР. Обозначение шин.	желтый	зеленый	красный	синий	желто-зеленый, встречается черный
Россия, Украина, Беларусь. Обозначение шин.	желтый	зеленый	красный	голубой	желто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ – Ремонт своими руками на m-stone.

Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Оглавление:
Цвета проводов в электрических соединениях
Маркировка по цветам
Цветовая маркировка проводов и шин переменного трёхфазного тока
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Однофазная электрическая цепь. Расцветка фазных проводов
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
Маркировка проводов по цветам. Обозначение нуля и нейтрали
Маркировка проводов по цветам. Цветовое обозначение фазы
Буквенно-цифровое обозначение проводов по цвету

1 Как выглядит заземление?
2 Какого цвета нулевой провод
3 Обозначение фазы (L)
4 Каких цветов бывают провода в кабеле: фаза, ноль, земля
- 4.1 Зачем это надо
- 4.2 Цветовая маркировка провода заземления
- 4.3 Цвет нейтрали
- 4.4 Окраска фазы
- 4.5 Как определить правильно ли подключены провода
  - 4.5.1 Проверка с индикатором
  - 4.5.2 Проверка с мультиметром или тестером
5 Каким цветом обозначается фаза и ноль
6 Цвета проводов в электрических соединениях
- 6.1 Маркировка по цветам
- 6.2 Цветовая маркировка проводов и шин переменного трёхфазного тока
- 6.3 Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
- 6.4 Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
- 6.5 Однофазная электрическая цепь. Расцветка фазных проводов
- 6.6 Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
- 6.7 Маркировка проводов по цветам. Обозначение нуля и нейтрали
- 6.8 Маркировка проводов по цветам. Цветовое обозначение фазы
- 6.9 Буквенно-цифровое обозначение проводов по цвету
7 Как выглядит нейтраль?
8 Цвет провода заземления
9 Обозначение проводов в электрике по буквам
10 Цветовая маркировка проводов
- 10.1 Как окрашиваются провода фазы
- 10.2 Цвет провода заземления
- 10.3 Какого цвета нулевой провод
- 10.4 Как проверить правильность маркировки и расключения
11 Цвета проводов в электрике
- 11.1 Видео о маркировке проводов и кабельных линий

Как выглядит заземление?

Согласно ПУЭ, изоляция «земли» должна быть окрашена в желто-зеленый оттенок. Обращаем Ваше внимание на то, что производителем также применяется нанесение на земельный провод желто-зеленых полос в поперечном и продольном направлении. В некоторых случаях оболочка может быть чисто желтого либо чисто зеленого цвета. На электрической схеме заземление принято обозначать латинскими литерами «PE». Очень часто «землю» называют нулевой защитой, не стоит ее путать с нулем рабочим (ноль)!

Внешний вид

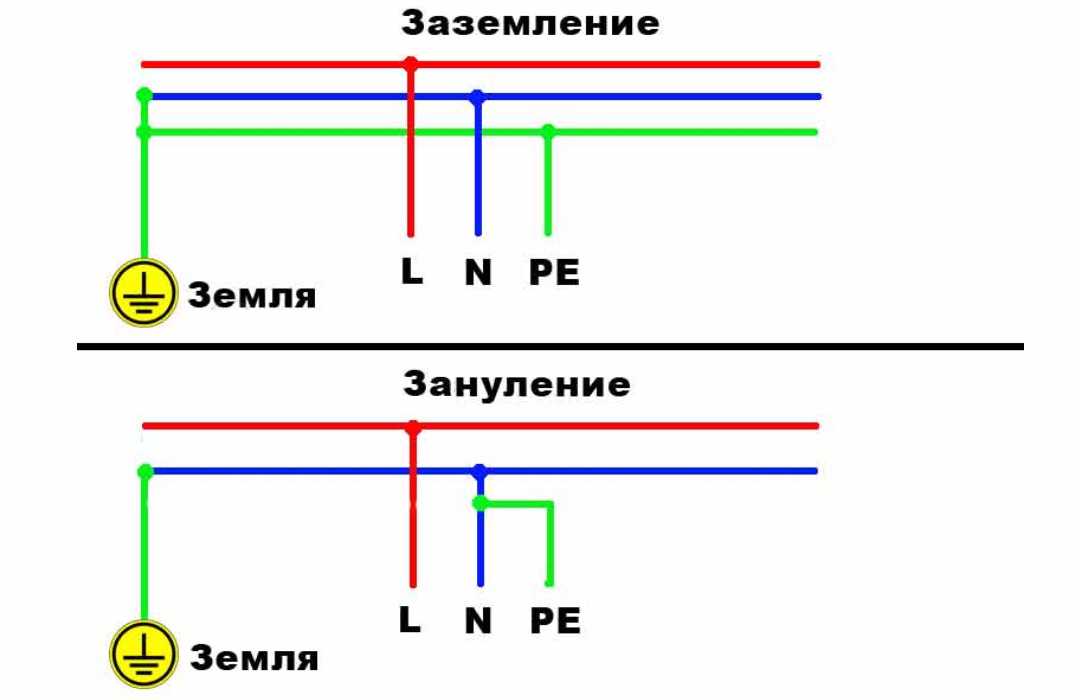

Графическое изображение на схеме

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Цвета проводов фазы, согласно ГОСТ

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

коричневой;серой;фиолетовой;розовой;белой;оранжевой;бирюзовой.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Каких цветов бывают провода в кабеле: фаза, ноль, земля

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

индикаторная отвертка;
мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Источник: elektroznatok.ru

Это интересно: Как сделать опалубку для фундамента своими руками — разбираемся обстоятельно

Каким цветом обозначается фаза и ноль

В однофазных линиях без заземляющего проводника, фазный проводник помечают красным цветом, нулевой — синим. Так же часто встречается сочетание фазный – белого цвета, нулевой провод – голубого цвета. Худшее сочетание цвета проводов, фаза, ноль, земля встречающееся в окрашивании проводников – белый, красный, черный.

Если брать стандарты идентификации, фазный провод должен быть красный, черный – заземляющий проводник, белый – ноль. Но из практики лучше ноль сделать красным, а фазу — белой. Визуально нулевые проводники будут лучше видны. Существует опасность смешивания фазных и нулевых проводников, выполненных разными материалами! Лучше маркировать концы проводников изоляционной лентой стандартных цветов.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Новичкам, и не только, пригодится статья о применении УЗО в электрике.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

шины с фазой «А» окрашивают жёлтой палитрой;
шины с фазой «В» — зелёным тоном;
шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

Промышленность и строительство (элетрические краны, погрузочная техника, электротележки и прочее).
Электрофицированный транспорт (троллейбусы, трамваи, электровозы, карьерные самосвалы и даже теплоходы).
Электрические подстанции (питание автоматических устройств и оперативных цепей защиты).

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
Защитный нулевой (PE) с жёлто-зелёным цветом.
Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам. Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

Алюминий обозначается литерой «А», как составляющая сердечника. Если эта буква отсутствует в обозначении — значит, сердечник медный.
Многожильный кабель с сердечником из алюминия и дополнительной алюминиевой оплёткой обозначается литерами «АА».
Обозначение «АС» применяется в случаях дополнительной свинцовой оплётки.
Если кабель влагозащищенный с дополнительной оплёткой из двухслойной стали, то его обозначают буквой «Б».
Кабеля, которые не поддерживают горение обозначаются «Бн».
Имеющие поливинилхлоридную оболочку буквой «В».
Кабеля, не имеющие защитной оболочки маркируются буквой «Г».
Контрольный кабель, который обматывается проволокой под верхним слоем обозначается буквой «К».
Резиновая оболочка и оболочка из негорящей резины обозначаются буквами «Р» и «НР» — соответственно.

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

Как выглядит нейтраль?

В трехфазной и однофазной электросети цвет нуля должен быть синим либо голубым. На электрической схеме «0» принято обозначать латинской литерой «N». Ноль принято также называть нейтральным либо нулевым рабочим контактом!

Стандартный окрас

Указание нейтрали на электросхеме

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Цветовая маркировка изоляции проводов

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

Такого цвета могут быть заземление

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Какого цвета нулевой провод? Синий или голубой

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Источник: stroychik.ru

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Цвета проводов в электрике

Даже ГОСТ не носит обязательный характер. Проводники могут быть окрашены в черный, синий, зеленый, желтый, коричневый, красный, оранжевый, фиолетовый, серый, белый, розовый, бирюзовый цвета. Четко даны запреты на использование желтого и зеленого цвета.

Кабель не может содержать в себе жилу, маркированную двойным цветом, в сочетании желтого или зеленого с каким, либо еще кроме, как только один желто-зеленый проводник.

Чтобы избежать путаницы лучше на концы проводника надевать термоусадочные трубки классических цветов. Достаточно 10-ти сантиметровой трубки нужного цвета. Мнение в данной статье субъективно и содержит лишь рекомендательный характер исходя из расчета, что все остальные правила устройства электроустановок будут соблюдаться.

Видео о маркировке проводов и кабельных линий

Источники:

https://instrument.guru/elektrichestvo/tsveta-provodov-v-elektricheskih-shemah.html
https://samelectrik.ru/cvetovaya-markirovka-provodov.html
https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
http://obustroen.ru/inghenernye-sistemy/elektrichestvo/provodka/oboznachenie-fazy-i-nulya.html
https://electricvdome.ru/montaj-electroprivodki/oboznachenie-fazy-i-nulya-v-elektrike.html
https://derevyannie-doma.com/poleznoe/cveta-provodov-v-elektrike-chto-znachat-ih-bukvennye-markirovki-i-kak-ih-mozhno-otlichit.html
https://glav-dacha.ru/markirovka-provodov-po-cvetu/

Что такое цветовая маркировка шин и проводов и зачем она нужна.

Какими бывают цвета проводов фазы, ноля и земли в квартирах или частных домах Цвета фазных проводов по новым правилам

При работе с электричеством используется большое количество кабелей разных размеров и цветов. Чтобы всегда подбирать правильное изделие существует маркировка проводов по цветам. Так, отдельные кабели всегда обозначаются одинаковым цветом для удобного их использования. Например, цвет провода заземления всегда оформляется в зелено-желтую изоляцию, а цвет фазы – зелёный. Это позволяет без тестов определить назначение провода и сделать при необходимости с другой веткой.

В том случае, если в сети несколько фаз и нулевых проводов, они маркируются цветами согласно своду правил по работе с электричеством. Обычно это окраски, приближенные к основному цвету, но в зависимости от сети они могут отличаться.

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!

Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

заземление;
защитное зануление;
разделение сетей трансформатором.

Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.

ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.

Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Специфика различных видов кабельной продукции

Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1. 1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что обозначают цвета проводов в электрике

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока

Фаза «А» – окрашена в желтый цвет;
Фаза «В» – окрашена в зеленый цвет;
Фаза «С» – окрашена в красный цвет.

Стандартная цветовая маркировка для проводов и шин сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Нулевой рабочий провод (N) – маркировка синим цветом;
Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Маркировка алюминиевых кабелей

АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм. Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов.

Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или .

Голубой – рабочий ноль;
Зеленый – это нулевой защитный;
Черный – заземление или «земля»;
Белый – это цветовая маркировка проводов фаза ноль.

К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
Белый – для разъема USB D, при этом зеленым определяется D+.
Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

Черный – земля или подключение к массе двигателя.
Красный – шнур питания.
Желтый – питание, соединяется с красным.
Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

синий – ноль;
желто-зеленый проводник – заземление;
черный проводник – фаза А;
коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

Фаза А – L1, желтый – рекомендован коричневый.
Черный рекомендован в фазе В – L2, зеленый.
Фаза С – L3, красный – рекомендован серый.
Нулевой проводник – N синий.
Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или . Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

коричневой;
серой;
фиолетовой;
розовой;
белой;
оранжевой;
бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

Любой цветной провод — это фаза.
Белый цвет — ноль.
Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

Цветные остальных цветов — фаза.
Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
Синий цвет — нулевой провод.
Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

Желто-зелёный цвет — земляной провод.
Синий цвет — нулевой провод.
Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

Синий цвет — нулевой провод, это я думаю понятно.
Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

Красный — опасный, поэтому фаза.
Чёрный, как в старый времена, можете сделать землёй.
А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

быстрая идентификация назначения провода (фаза, ноль или земля)
уменьшение количества ошибочных подключений в процессе монтажа
отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.

Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Желтого цвета

Зеленого цвета

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.

Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

синий
коричневый
черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

черный
синий
красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту.
Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники.
После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье » «.

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Проведение электромонтажных работ — довольно сложное дело, которое лучше доверить специалисту в этой области. Однако в случае необходимости приобретения и различных кабелей для проведения монтажа необходимо разбираться в их маркировке. Указание на изоляции изделий буквенно-цифрового шифра и есть маркировка проводов.

В настоящий момент каждый завод-изготовитель обозначает свои изделия кодами, чтобы любой потребитель, взглянув на него, смог понять, из чего изготовлено изделие, каковы номинальное выдерживаемое напряжение, тип поперечного сечения, а также особенности его конструкции и вид изоляции.

Для соблюдения этих параметров все заводы и предприятия, занимающиеся изготовлением электротехнических изделий, обязаны использовать международный стандарт — ГОСТ. Маркировка проводов также позволяет без особых усилий определить расположение фазы, нуля, а в некоторых случаях — и заземления. Рассмотрим основные электротехнические изделия, представленные на рынке.

Кабели

Электрические кабели бывают нескольких видов в зависимости от целей использования. Они также могут состоять из медных или алюминиевых жил, которые пучками собраны под одним или разными обмоточными материалами из пластмассы или ПВХ. Также иногда присутствует дополнительная защитная оболочка из стальной ленты.

В зависимости от применения цветовая маркировка проводов может быть также различна. Так, различают:

Радиочастотные кабели, передающие радио- и видеосигналы.
Контрольные для передачи сигнала тем или иным устройствам.
Силовые кабели используют в осветительных приборах для передачи электричества. Могут применяться как во внутренней, так и во внешней электропроводке.
Для передачи связи используются кабели, способные проводить ток разных частот.
В системах автоматизации применяются кабели управления, которые являются медными проводниками, находящимися под защитным экраном, отводящим помехи и препятствующим нанесению механических повреждений.

Провода

Изделие, образованное из нескольких проволок или только из одной, называется проводом. В большинстве случаев обмотка пластиковая, реже проволочная, но также встречаются и вовсе без изоляции.

В настоящий момент большее предпочтение отдают проводам, жилы которых изготовлены из меди или алюминия. Такие изделия используются не только в электромонтажных работах, но также и в качестве обмотки электродвигателей.

Имеют низкую стоимость, однако огромным минусом считается невозможность соединения их с другими, к примеру, медными. Изделия из меди хорошо выдерживают нагрузки, но на открытом воздухе быстро окисляются и являются дорогостоящими.

Маркировка электрических проводов также зависит от их предназначения. Установочные и силовые применяют как внутри, так и снаружи помещений. Монтажные, в свою очередь, используются при сборе электросхем в щитах или радиоаппаратуре.

Шнуры

Шнур представляет собой несколько жил с малым сечением, которые состоят из многих переплетенных между собой проволок. Чаще всего это электротехническое изделие представлено многожильными шнурами, обмотка которых является неметаллической.

Основное использование шнуров приходится на подключение к сети промышленных и бытовых приборов.

Буквенная маркировка

Любое электротехническое изделие должно быть промаркировано в соответствии с ГОСТами. Первая буква означает материал, из которого изготовлена жила. Если она медная, буква не присваивается, если алюминиевая, то маркируется литерой «А».

Расшифровка и провода второй буквой характеризует вид или материал изоляции. Она, в зависимости от вида провода, может быть записана как «П», «М», «МГ», «К», «У», что соответствует плоскому, монтажному, монтажному с гибкими жилами, контрольному и установочному виду провода. Установочный может также маркироваться как «П» или «Ш».

Следующая, третья буква, означает материал обмотки изделия:

«К» — капроновая;
«С» — стекловолоконная;
«ВР» или «Р» — поливинилхлоридная;
«Ф» — металлическая;
«Э» — экранированная;
«Р» — резиновая;
«МЭ» — эмалированная;
«Т» — обмотка с несущим торсом;
«НР» или «Н» — найритовая;
«Л» — лакированная;
«Г» — обмотка с гибкой жилой;
«О» и «Ш» — полиамидный шелк в качестве оплетки или изоляции.

Маркировка проводов также может обладать четвертой буквой, которая характеризует конструктивные особенности электротехнического изделия:

«К» — провод бронирован проволоками круглого сечения;
«А» — асфальтированный провод;
«Т» — изделие применяется для проведения в трубах;
«Б» — бронирован лентами;
«О» — наличие защитной оплетки;
«Г» — для провода — гибкий, а для кабеля — без защиты.

Цифровая маркировка

Маркировка электрических проводов по первой цифре указывает количество жил, в случае если она отсутствует, проводник имеет только одну жилу. Вторая и третья цифра означает в миллиметрах квадратных и номинальное выдерживаемое напряжение сети.

Заземление

В большинстве своем цветовая маркировка проводов предназначена для облегчения проведения электромонтажных работ и безопасности ее выполнения.

Согласно изоляция земельного проводника должна иметь зелено-желтый цвет. В некоторых случаях окраска может быть исключительно зеленой либо только желтой.

Для заземления маркировка цвета проводов наносится либо в продольном, либо в поперечном направлении. На электросхемах «землю» принято обозначать буквами «РЕ», которую также иногда называют нулевой защитой.

Ноль

Нулевой рабочий контакт не несет на себе заряда напряжения, а является лишь проводником. Маркировка проводов по цвету должна быть голубоватого или синего оттенка. На электросхеме ноль принято обозначать как «N».

Фаза

Фазный провод всегда находится под напряжением, если он подключен к сети. Маркировка цвета проводов фазы может быть выполнена во многих цветовых оттенках — коричневый, черный, бирюзовый, фиолетовый, серый и другие. Но чаще всего фазные проводники бывают белыми либо черными.

PEN-проводник

В любом жилом здании или помещении всегда необходимо заземление или зануление электропроводки. В настоящее время актуально проводить TN-C-систему заземления, которая включает в себя объединение проводов заземления и нейтрали. Маркировка цвета проводов, совмещенных по такой системе, будет переходить из желто-зеленого в синий цвет.

Для начала необходимо разделить проводник на две шины — РЕ и N, которые впоследствии соединяются между собой перемычкой в середине или двумя по краям. После чего повторно заземлить шину РЕ и проверить сопротивление.

Как определить и фазу?

Иногда во время ремонта или обновления электропроводки необходимо определить, какой провод что означает. Но случается, что маркировка проводов по цвету в этом не союзник, так как из-за длительного срока эксплуатации или в случае короткого замыкания это невозможно.

С этой задачей можно справиться, используя индикаторную отвертку, в народе называемую «контролькой». Этот метод подходит в случае однофазной сети, без провода заземления. Сначала необходимо отключить подачу электричества, развести оба проводника в стороны и снова включить После этого поднести индикаторную отвертку к одному из проводов. Если лампочка на «контрольке» загорелась, соответственно, этот провод и будет фазой, а оставшаяся жила — нулем.

В случае если проводка трехжильная, для определения каждого из проводов можно воспользоваться мультиметром. Это прибор имеет два провода. Для начала необходимо установить на нем номинальное напряжение свыше 220 Вольт. После чего один из проводов мультиметра зафиксировать на контакте с фазой, а другим определить заземление или нейтраль. Если вторым проводом обнаружится жила заземления, показания на приборе опустятся немного ниже 220, а если ноль, то напряжение сместится в пределы 220 Вольт.

Третий метод определения проводов можно использовать в том случае, если под рукой не оказалось ни отвертки, ни мультиметра. В этом может помочь маркировка проводов, которая в любой ситуации для изоляции нуля будет промаркирована в сине-голубой цветовой гамме. Остальные два контакта будет сложнее определить.

Если один из контактов цветной, а другой белый или черный, то, скорее всего, цветной будет фазой. По старым стандартам черно-белым цветом обозначали жилу заземления.

Также, согласно правилам установки электрооборудования, белый цветом маркируется земельный провод.

Маркировка в цепи постоянного тока

Маркировка проводов в сети постоянного напряжения имеет красный окрас изоляции для плюса, и черный — для минуса. Если сеть трехфазная, то каждая фаза будет иметь свой определенный цвет: красный, желтый и зеленый. Ноль и заземление, как обычно, будут синими и желто-зелеными.

Если вводится кабель на проводам фаз будет соответствовать черная, белая и красная изоляция, а цвет нейтрали и «земли» останется без изменения, как в случае с сетью на 220 Вольт.

Самостоятельное обозначение проводов

Иногда, за неимением подходящего по цвету, можно самостоятельно изменить цвет одного и того же провода, используемого для нуля, фазы и заземления. В этом случае расшифровка маркировки проводов будет очень кстати.

Можно делать небольшие пометки на проводах, которые в дальнейшем могут оказаться очень полезными. Также можно воспользоваться цветной изолентой и обмотать провода в соответствии с маркировкой.

На сегодняшний день большим спросом пользуются кембрики, которые представляют собой цветные пластиковые трубки, способные к термоусадке. В случае использования шин также необходимо провести обозначения на концах проводников.

Как проверить фазировку кабеля? – Tokzamer

Что такое чередование фаз и как его проверить?

Большинство трехфазных электродвигателей и других устройств учитывают такой параметр, как чередование фаз. На практике, несоответствие данного параметра изначальным настройкам может привести к различным аварийным ситуациям, некорректной работе электрических приборов и к травмированию персонала.

Что такое чередование фаз?

Под чередованием фаз следует понимать последовательность, в которой напряжение нарастает в каждой из них. Во всех трехфазных цепях напряжение представляет собой синусоидальную кривую. В каждой линии напряжение отличается на 120º от остальных.

Рис. 1. Напряжение в трехфазной сети

Как видите, на рисунке 1, там где а) — показаны кривые напряжения во всех фазных проводах, смещенные на 120º. На соседнем рисунке б) изображена векторная диаграмма этих напряжений, На обоих рисунках показана разница между фазным и линейным напряжением.

Если взять за основу, что из нулевой точки на рисунке а) выходит U_A, то эта фаза является первой, на диаграмме б) наглядно стрелками показано, что очередность нарастания напряжения переходит от U_A к U_B, а за ним к U_C. Это означает, что фазы чередуются в порядке A, B, C. Такой порядок чередования считается прямым.

Прямое и обратное чередование фаз

В трехфазной сети порядок чередования фаз может отличаться в зависимости от способов подключения к силовым трансформаторам на подстанциях, от последовательности включения обмоток генератора, из-за несоответствия выводов кабеля и по прочим причинам.

Рисунок 2: Прямая и обратная последовательность

Обратите внимание, цветовая маркировка определяет последовательность в соответствии их очередностью в алфавите по первым буквам цвета:

Желтый – первый;
Зеленый – второй;
Красный – третий.

На рисунке 2 изображен классический вариант прямой последовательности A – B – C (где A имеет желтый цвет и является первой, B – зеленый и является второй, а C – красный и является третей) и классический вариант обратной последовательности C – B – A. Но, помимо них на практике могут встречаться и другие варианты, прямого: B – C – A, C – A – B, и обратного чередования: A – C – B, B – A – C. Соответственно, в каждом из приведенных примеров чередование фаз будет начинаться с первой.

Зачем нужно учитывать порядок фаз?

Последовательность чередования играет значительную роль в таких ситуациях:

При параллельном включении в работу – ряд устройств (трансформаторы, генераторы и прочие электрические машины), могут соединяться в параллельную работу для повышения надежности системы или для обеспечения большего резерва мощности. Но, в случае неправильного подключения из-за соединения разноименных фаз произойдет короткое замыкание.
При подключении трехфазного счетчика – так как его работа основана на совпадении фаз с соответствующими выводами прибора, то при нарушении правильности подключения может произойти сбой и самопроизвольное движение в отсутствии какой-либо нагрузки. Из-за чего такое подключение электросчетчика приведет к необходимости оплаты потребителем киловатт, которые он не расходовал.
При включении двигателя – следование фаз в сети определяет для электрической машины и направление вращения двигателя. В случае отсутствия правильной фазировки изменится и направление движения элементов, механически соединенных с ротором. Из-за чего может произойти нарушение технологического процесса или возникнуть угроза жизни персонала.

С целью предотвращения негативных последствий от перекоса фаз и других несовпадений, на практике выполняют проверку чередования и устанавливают защиту.

Как выполнить проверку?

Проверка может производиться несколькими способами. Целесообразность выбора того или другого варианта осуществляется в зависимости от параметров электрической сети и задач, которые необходимо решить. Так чередование можно узнать при помощи фазоуказателя, мегаомметра, мультиметра или по расцветке изоляции кабеля. Рассмотрите каждый из вариантов более подробно.

С помощью фазоуказателя

По принципу действия, фазоуказатель можно сравнить с обычным асинхронным двигателем. Рассмотрим в качестве примера наиболее распространенную модель фазоуказателя — ФУ-2 .

Рисунок 3: Принципиальная схема работы ФУ-2

Как видите на рисунке 3, у указателя последовательности фаз присутствуют три обмотки, которые подсоединяются к одноименным фазам в сети или устройстве. Между обмотками находится вращающийся ротор Р, который приводит в движение диск фазоуказателя Д.

На практике, после подсоединения к зажимам фазоуказателя соответствующих проводов, работник нажимает кнопку К, которая замыкает цепь обмоток. В зависимости от порядка чередования фаз, диск Д начнет вращаться по часовой или против часовой стрелки.

На самом приборе имеется стрелка, показывающая прямое чередование. Если при нажатии кнопки диск вращается в том же направлении, что и показано стрелкой, то эта трехфазная нагрузка имеет прямое чередование. Если диск начнет крутиться в противоположную от стрелки сторону, то чередование фаз обратное. Следует отметить, что этот прибор не способен определить, какая фаза на каком проводе находится, он может определить лишь порядок их чередования.

С помощью мегаомметра

Как один из способов прозвонки жил широко используется прибор для измерения сопротивления – мегаомметр.

Рис. 4: Прозвонка кабеля мегаомметром

Посмотрите на рисунок 4, для реализации такой схемы, вам понадобится отключить кабель от сети и от потребителя. При этом, с одного конца кабеля фазы поочередно соединяются с землей З, как и металлическая оболочка у бронированных кабелей. С другой стороны присоединяется мегаомметр М, один из зажимов которого заземляется, а второй поочередно подводится к каждой из фаз. На той, где мегаомметр покажет нулевое сопротивление, и будет одним проводом.

На концах одноименного провода устанавливается соответствующая маркировка. Недостатком такого способа прозвонки является большой объем трудозатрат. Так как каждая жила заземляется поочередно, после чего выполняется проверка. При этом на обоих концах кабеля должны устанавливаться ответственные сотрудники. Между ними должна обеспечиваться связь, для согласования действий и предупреждения подачи напряжения на работников.

По расцветке изоляции жил

Если в каком-либо устройстве имеется подключение разноцветными жилами, то фазировку оборудования можно выполнять по цветам. Для определения нахождения одноименных напряжений тех или иных фаз необходимо добраться до каждой жилы кабеля. Если на каждом проводе присутствует изоляция разных цветов, то сравнив их с местом присоединения к трансформатору или распедустройству, можно определить, где какая фаза находится.

Недостатком такого метода следует отметить ложную цветовую маркировку, так как производитель кабеля не всегда обеспечивает один и тот же цвет для каждой жилы на всей протяженности провода. Поэтому предварительно его все равно рекомендуется прозванивать и маркировать.

При помощи мультиметра

Для этого метода используется обычный мультиметр. Он наиболее актуален в тех ситуациях, когда необходимо включить в параллельную работу два смежных устройства и их шины расположены поблизости.

Рис. 5: фазировка мультиметром

Необходимо выполнить сравнение фазных напряжений в соседних линиях, на рисунке 5 приведен пример для фаз А и А1. Коммутационная аппаратура при этом должна быть разомкнута. Перед тем как пользоваться мультиметром, на нем выставляется класс напряжения, для линии, на которой будет производиться замер. Щупы подводятся к выводам фаз, при этом их изоляция должна обеспечивать защиту от напряжения, а на руки надеваются диэлектрические перчатки.

Если при подключении щупов к выводам A — A1 стрелка останется на нулевой отметке, то это значит, что фазы одинаковые. Если стрелка отклонится на величину линейного напряжения, вы меряете разноименные фазы.

Защита от нарушения порядка чередования

Для защиты электрического оборудования от неправильного чередования на практике применяется реле контроля фаз. Это реле настроено на работу двигателя или другого устройства в его прямом включении. Если из-за каких-то неполадок или неправильного подключения чередование нарушается, то трехфазное реле сразу отключит устройство. Его работа основана на анализе трехфазных токов и напряжений и последующем контроле этих параметров.

Подключение может выполняться через трансформаторы тока или напрямую, в зависимости от модели и класса напряжения в сети. Такая защита нашла широкое применение при подключении счетчиков индукционного типа, электрических машин и другого высокоточного оборудования.

Тематическое видео

Проверка фазировки: зачем это нужно и что нужно знать?

Проверке фазировки подлежат распределительные устройства и электрооборудование, работающее на трехфазном токе (трансформаторы, линии электропередач, синхронные компенсаторы, холодильные камеры и др.) как перед вводом в эксплуатацию, так и после ремонта. Также контроль фазировки производится при проведении планово-предупредительных ремонтов (ППР) оборудования. Почему?

Содержание

Зачем нужно проверять фазировку?
Проверка фазировки распределительных устройств
Порядок работы
Проверка фазировки электрического оборудования
Приборы для фазировки

Зачем нужно проверять фазировку?

Цель проверки фазировки заключается в контроле напряжения на каждой из токоведущих жил электрооборудования на предмет совпадения с напряжением на соответствующих жилах электросети. . Ведь в случае несоблюдения, возникают нежелательные явления, такие как перекос фаз. В промышленных электрических приборах (например, холодильных камерах) происходит существенное понижение мощности. А В быту это явление может привести к выходу из строя бытовой техники и различных электроустановок.

Выполнять такие работы по действующему законодательству должны специалисты в количестве не менее двух человек, прошедшие обучение, знающие требования нормативно-технической документации на проводимые работы, имеющие группу по электробезопасности 3 и выше.
При этом они должны обязательно ознакомиться с паспортными данными на подключаемое к сети оборудование и иметь необходимые для проведения таких работ средства измерения.

Проверка фазировки распределительных устройств

Проверка фазировки распределительных устройств (РУ) заключается в определении правильности порядка следования и чередования фаз в соответствии с фазами оборудования вводимого в эксплуатацию.
Оборудование, работающее от трехфазной сети, подлежит обязательной фазировке перед первичным запуском в работу, после проведения капитального ремонта и др. работ, связанных с нарушением порядка чередования фаз и их следования. Проще говоря, проверяется совпадение по фазе напряжения каждой из фаз электроустановки с фазами напряжения электрической сети.
Перед запуском электрооборудования в эксплуатацию проверяют:

целостность жил и изоляции проводников;
фазировку жил;
чередование фаз.

Порядок работы

Работы проводятся в таком порядке лицензированной РТН электролабораторией:

проверяется отсутствие напряжения на вводимом в эксплуатацию оборудовании;
отсоединяется кабель от шин;
заземляется одна из жил проводника;
измеряется сопротивление изоляции жил проводника относительно земли;
выполняется маркировка жилы, сопротивление которой относительно земли будет нулевым;
выполняется фазировка остальных жил кабеля;
выполняется подключение кабеля к РУ согласно маркировке;
выполняется операция прозвонки;
производится фазировка под напряжением. Проверка осуществляется между одноимёнными фазами и остальными. Если между одноименными фазами напряжение отсутствует, а между разноименными имеется, то такой кабель включается в работу, а следовательно и распределительное устройство.

Компания Перестройка МСК имеет все необходимые разрешения и специалистов, которые выполнят услугу по проверке фазировки РУ и электрооборудования в кратчайшие сроки по самым выгодным ценам в Москве и МО. Заказчику выдается документ, удостоверяющий качество проведенных работ.

Проверка фазировки электрооборудования

Электрооборудование трехфазного тока (трансформаторы, генераторы, кабельные линии электропередач) подлежит обязательной фазировке, перед тем как оно впервые будет включено в сеть или же по окончании очередного ремонта, в результате которого могло произойти нарушение порядка чередования, следования фаз.
Фазировка заключается в проверке совпадения по фазе напряжений каждой из 3-х фаз включаемой электроустановки с соответствующими напряжениями сети. Подобного рода проверка, безусловно, необходима, ведь в процессе сборки, монтирования и ремонта электрооборудования фазы могли быть переставлены местами.
У электромашин, например, не исключается и ошибочное обозначение силовых выводов статорных обмоток; у кабелей в соединительных муфтах могут быть между собой соединены жилы разноимённых фаз.
Во всех этих случаях единственным выходом считается выполнение фазировки. Как правило, эта технологическая операция состоит из 3-х основных перечисленных ниже этапов.
Проверка и сравнение порядка чередования фаз у электрической установки и сети.

Данная операция выполняется перед непосредственным включением на параллельную работу нескольких сетей, работающих независимо, нового генератора и генератора, прошедшего капитальный ремонт, при котором могла измениться схема присоединения обмоток статора к сети.
Лишь при получении положительных результатов, полученных при фазировке, генераторы или, скажем трансформаторы синхронизируются и включаются на параллельную работу.

Проверка одноимённости или расцветки фазных проводников, которые впоследствии надо будет соединить. Эта операция ставит перед собой цель проверить правильность соединения всех элементов установки между собой. Проще говоря, выверяется правильность подвода токоведущих жил к включающему аппарату.

Проверка совпадения по фазе одноимённых напряжений, то есть отсутствия между ними угла сдвига фаз. В электрических сетях во время фазировки линий электропередач и силовых трансформаторов, которые принадлежат одной электрической системе, достаточно выполнить 2 последние операции, поскольку у всех генераторов, работающих синхронно с сетью, порядок следования фаз одинаков.

Приборы для фазировки

Сегодня существует множество методик, которые зависят от прямого назначения электрооборудования, схем соединения обмоток и от используемых приспособлений и приборов.

К основным приборам и приспособлениям можно отнести:

Вольтметры переменного тока, используемые при фазировки электроустановок до 1 кВ и подключаемые непосредственно к выводам электрооборудования.
Фазоуказатели, принцип действие которых похож на принцип действия АД (асинхронного двигателя), когда при подключении катушки приборов к 3-х фазной сети токов происходит образование вращающегося магнитного поля, которое заставляет вращаться рабочий диск. При этом по направлению вращения диска можно судить о правильности порядка следования фаз токов, проходящих по катушкам.
Универсальные приборы (портативные вольтамперфазоиндикаторы, универсальные фазоуказатели).
Мегаомметры, представляющие собой переносные приборы, необходимые для измерения сопротивлений изоляции в широких диапазонах, что очень хорошо себя зарекомендовало при производстве фазировки.
Указатели напряжения для фазировки. Данные устройства хорошо подходят для фазировки электроустановок выше 1 кВ. При выполнении операции на отключенный аппарат (разъединитель, выключатель) на каждую сторону подаются фазируемые напряжения. При этом, щупы прибора подносятся к токоведущим частям фазируемого аппарата, и дальше осуществляется наблюдение за свечением сигнальной лампы на устройстве. Стоит учесть, что горение лампы говорит о несовпадении фаз, а отсутствие свечения лампочки – о согласованном включении и возможности включения коммутационного аппарата.

Как проверить фазировку кабеля?

Некоторые застройщики требуют от дольщика, хоть это и неправомерно, официальное подтверждение выявленных нарушений от компании, проводившей осмотр и зафиксировавшей такие дефекты. В основном данное требование необходимо застройщику, чтобы устранить нарушения, связанные с отклонениями и выявленные с помощью приборов (лазерный построитель плоскостей, тепловизор и т.п. ).
Следует отметить, что такой отчет не требуется, если в акт осмотра внесены все замечания и акт подписан надлежащим образом.

Отчет о недостатках строительства на бланке компании содержит перечень нарушений с ссылками на действующие нормативные акты (ГОСТы, СНИПы, СП и т.п. ) и пункты, требования которых не соблюдаются.
К отчету подкреплены фото нарушений, копия удостоверения специалиста, сертификаты о поверках и калибровках приборов, используемых для выявления строительных дефектов.
Предоставляется клиенту в течение 3 (трех) рабочих дней после дня оказания услуги «Помощь в приемке квартиры» и отправляется в pdf — формате на адрес электронной почты клиента.

Услуга носит информационный характер и не может быть доказательством в производстве по делу в суде. Отчёт о недостатках строительства, а также последующие разъяснения тех или иных вопросов, не имеют статус экспертного содержания, не являются документом юридического характера, а также не накладывают на специалиста-приёмщика и организацию «Профприёмка» никаких обязательств.

В акцию включена «Приемка квартиры» + дополнительные услуги:
— «Замер площади»;
— «Замер радиации»;
— «Замер ЭМИ»;
— «План квартиры в AutoCAD»*.

Стоимость услуги:
75р/м2, но не менее 3000. Суммируется вместе с услугой «Приемка квартиры»

* — Отчет по услуге «План квартиры в AutoCAD» предоставляется заказчику в течении 5 рабочих дней после дня оказания услуги «Помощь в приемке квартиры» в dwg — формате и pdf — формате с изображением схемы помещения и указанием площади.

Площадь квартиры — одна из самых важных характеристик квартиры. Поэтому от того, как она изменится относительно проектной, напрямую зависит сумма доплат или возврата участникам договора, а также дальнейшие коммунальные платежи.

Существует несколько значений площади:
а) Проектная площадь, указанная в ДДУ — в соответствие с этим значением изначально происходит оплата; б) Итоговая общая площадь, полученная по результатам обмеров БТИ (или другой кадастровой службы) — в соответствие с этим значением происходят окончательные взаиморасчеты сторон, если таковые предусмотрены договором;
в) Площадь, выявленная покупателем самостоятельно в процессе приемки объекта недвижимости или с помощью специалиста;
г) Экспертиза площади или экспертное заключение по площади, на основании которого можно подавать заявление в суд. Применяется, когда досудебное урегулирование споров сторонами не достигнуто.

Задачей специалиста нашей компании стоит произвести корректный замер площади с целью выявления действительных значений и сравнить их с данными застройщика (итоговой площадью). Стоит иметь ввиду, что такой замер носит информационный характер и не является заключением специалиста или экспертизой. То есть устанавливается факт наличия или отсутствия расхождений.

Если будет выявлено расхождение, то дольщиком определяется существенность такой величины (дело сугубо индивидуальное) и целесообразность дальнейших действий, а именно — подача претензии застройщику с целью произвести перезамеры БТИ, проведение экспертизы, подача досудебной претензии и возможного иска в суд. На момент проведения таких действий, квартира должна оставаться в неизменном виде. То есть производить ремонтные работы нельзя.

Как проверить фазировку кабеля?

Процесс определения соответствия (чередования) фаз кабельных линий от источников электропитания к потребителю, при трёхфазном, параллельном подключении, называется фазировкой или фазированием. Основной задачей данной операции, является определение напряжения тока на каждой из токоведущих жил электрооборудования на предмет совпадения с напряжением на соответствующих жилах электросети

Предварительная и прямая фазировка

Предварительное фазирование проводится непосредственно в процессе монтажа, перед первым включением электрооборудования. А также в случае ремонта оборудования или силового кабеля, когда есть вероятность изменения очерёдности фаз, и их несоответствия между собой и шинами распределительного устройства. Работы по предварительной фазировке проводяться исключительно на электрооборудовании находящееся без напряжения.

А при вводе в работу электрооборудования, в обязательном порядке производится косвенное или прямое фазирование оборудования. Поскольку, только проведение данной операции, может дать гарантию соответствия фаз всех элементов электроцепи.

Выбор метода, прямой или косвенной фазировки, главным образом, зависит от вида оборудования и класса напряжения электросети. Принципиальным отличием методов, является то, что прямой метод производится на рабочем напряжении и является более наглядным.

Косвенные методы

При вводе в эксплуатацию новых распределительных устройств (РУ)

Данный метод сводится к проверке соответствия маркировки (расцветки) выводов вторичных обмоток трансформаторов напряжения, с указаниями ПУЭ. Наиболее объективным способом проверки данной операции является пофазная подача электрического тока с проверкой на соответствие расцветки фаз в РУ, фазам энергосистемы. Вместе с тем проверяется маркировка вторичных цепей по появлению напряжения на выводах той или иной фазы трансформатора напряжения.

Вторичные обмотки других трансформаторов напряжения в дальнейшем фазируют с трансформатором, для которого маркировка уже проверена. Выбор метода зависит от схемы вторичной обмотки: заземлена ли ее нулевая точка или одна из фаз.

В первом случае для фазировки применяют вольтметр со шкалой на двойное фазное напряжение, во втором — на двойное линейное напряжение. Например, необходимо проверить совпадение фаз двух трансформаторов напряжения, включенных со стороны высокого напряжения (ВН) на разные системы шин (или секции), то для этого шины соединяют между собой включением шиносоединительного (или секционного) выключателя и затем производят фазировку.

При двойной системе шин

В данном случае фазировку проводят на вторичном напряжении трансформаторов. Для этого при включённом шиносоединительный выключателе с помощью вольтметра, устанавливают совпадение фаз вторичных напряжений трансформаторов рабочей и резервной систем шин. Затем одну из систем переводят в резерв, отключают выключатель соединяющий шины и снимают с её привода оперативный ток. К резервной линии подключают цепь, фазировку которой нужно произвести и на неё подают ток.

Затем производят фазировку на выводах вторичных цепей трансформаторов напряжения рабочей и резервной систем шин. С помощью вольтметра в последовательности (рис 1.): a₁-a₂; a₁-b₂; а₁-с₂; b₁-а₂; b₁-b₂; b₁-c₂, производят измерения. При нулевых показаниях вольтметра, включают шиносоединительный выключатель, а сфазированную цепь включают на параллельную работу.

Схема фазировки при двойной системе шин (Рис. 1)

При положительных показаниях прибора фазируемую цепь отключают и производят пересоединение токопроводящих частей. Заново производят процесс фазировки, добиваясь соответствия фаз резервной и фазируемой цепи.

Прямой метод фазировки цепи 6-10 кВ

В качестве указателя напряжения применяются УВН-80, УВНФ и другие. В обязательном порядке проводится проверка исправности указателя напряжения. Осуществляется внешний осмотр: на целостность лакового покрытия, наличие штампа о проведении периодических испытаний, целостность изоляции соединительного кабеля.

Заказать периодические высоковольтные испытания указателей и других СИЗ в электролаборатории МЕТТАТРОН.
Оставить заявку

После внешнего осмотра приступают к проверке исправности указателя.

УВН 80 2М с ТФ — указатель высокого напряжения с трубкой фазировки

Для этого щупом трубки, содержащей резистор, касаются заземления, а щуп другой трубки на несколько секунд подносят к одной из фаз цепи, которая заведомо находится под напряжением, индикаторная лампочка должна загореться (рис. 2а). Затем на насколько секунд щупами обеих трубок касаются одной токоведущей части (рис. 2б). Если лампочка не загорелась, значит указатель исправен и можно проверить наличие напряжения на всех фазах. Для этого щуп трубки с резистором соединяют с заземлением, а щупом другой трубки поочередно касаются всех шести зажимов разъединителя (рис. 2в). В каждом случае сигнальная лампа должна гореть.

Схема прямой фазировки (Рис. 2)

Процесс непосредственно самой фазировки заключается в подключении одного щупа трубки указателя напряжения, к любому крайнему выводу электроустановки, а щупом другой трубки поочерёдно касаются трёх выводов фазируемой линии (рис. 2г).

Если при подключении щупов указателя, лампочка не горит, то это означает, что разность потенциалов фаз между цепями отсутствует, а фазы являются одноимёнными (согласно включению). Найдя первую фазную пару, можно приступать к дальнейшей фазировке. При нахождении второй пары, проверка третьей не обязательна и является контрольной.

Далее одноимённые фазы соединяют на параллельную работу, при условии расположения одноимённых фаз друг против друга. В противном случае производится переподключение фаз в порядке совпадения расположения фаз.

Требования к безопасности при проведении фазировки

К производству работ допускается бригада состоящая минимум из двух электромонтёров. При этом, у одного из них должна быть группа по электробезопасности не ниже 4-ой. Он выполняет контроль за производством работ и вносит записи о выполненных операциях в бланке переключений и заполняет протокол фазировки.

Скачать образец протокола фазировки — форма 14.doc

Второй электромонтёр (оператор), который непосредственно проводит измерения, должен иметь группу не ниже 3-ей. В отдельных случаях, при необходимости, измерения может проводить старший электромонтёр. Все измерения производятся исключительно в диэлектрических перчатках, которые также как и УВН должны иметь штамп о проведении периодических испытаний. Перед фазировкой перчатки необходимо проверить на механические проколы и трещины, путём скручивания краг в сторону пальцев. Не допускается проведение измерений в условиях дождя, снега или густого тумана.

Онлайн журнал электрика

Статьи по электроремонту и электромонтажу

Справочник электрика
- Бытовые электроприборы
- Библиотека электрика
- Инструмент электрика
- Квалификационные характеристики
- Книги электрика
- Полезные советы электрику
- Электричество для чайников
Справочник электромонтажника
- КИП и А
- Полезная информация
- Полезные советы
- Пусконаладочные работы
Основы электротехники
- Провода и кабели
- Программа профессионального обучения
- Ремонт в доме
- Экономия электроэнергии
- Учёт электроэнергии
- Электрика на производстве
Ремонт электрооборудования
- Трансформаторы и электрические машины
- Уроки электротехники
- Электрические аппараты
- Эксплуатация электрооборудования
Электромонтажные работы
- Электрические схемы
- Электрические измерения
- Электрическое освещение
- Электробезопасность
- Электроснабжение
- Электротехнические материалы
- Электротехнические устройства
- Электротехнологические установки

Проверка чередования фаз силовых кабелей

Обыкновенные методы фазировки кабеля

Простым методом поиска в конце кабеля токоведущих жил, соответственных определенным фазам его начала, является метод проверки («прозвонки») жил с помощью телефонных трубок, к примеру при проверке силовых кабелей, прокладываемых между разными помещениями станций и подстанций. Схема присоединения телефонных трубок показана на рисунке 1.

В качестве 1-го из проводов для установления связи используют заземленные конструкции (заземленную железную оболочку кабеля), к которым подсоединяют телефонные трубки. Дальше, с одной из сторон кабеля провод от батарейки соединяют с токоведущей жилой (допустим, фазой С).

Рис.1. Схема присоединения телефонных трубок при фазировке кабеля

С другой стороны кабеля вторым проводом от телефонной трубки попеременно касаются токоведущих жил, всякий раз подавая голосом сигнал в трубку. Обнаружив жилу, по которой будет получен отзыв проверяющего, ее отмечают как фазу С и в том же порядке продолжают поиск других жил. Вместо обычных телефонных трубок рекомендуется применение телефонных гарнитуров, использование которыми освобождает руки проверяющих для работы.

Для проверки чередования фаз довольно обширно используют мегаомметр, схема включения которого показана на рисунке 2. Для этого попеременно заземляют жилы сначала кабеля, а в конце создают измерение сопротивления изоляции жил относительно земли.

Рис.2. Схема присоединения мегаомметра при фазировке кабеля

Заземленную жилу обнаруживают по показаниям мегаомметра, потому что сопротивление ее изоляции на землю будет равно нулю, а 2-ух других жил — десяткам и даже сотням мегаом.

При всем этом методе проверки три раза устанавливают и снимают заземления. Не считая того, персонал, находящийся у концов кабеля, обязан иметь меж собой связь, чтоб координировать свои действия. Все это относится к недостаткам такового метода проверки.

Более совершенным методом фазировки кабеля является метод измерений по схеме, приведенной на рисунке 3.

Одну из 3-х жил кабеля (назовем ее фазой А) соединяют с заземленной оболочкой, другую жилу (фазу С) заземляют через сопротивление 8—10 МОм В качестве сопротивления обычно используют трубку с резисторами указателя УВНФ. Третью жилу (фазу В) не заземляют, она остается свободной. С другого конца кабеля мегаомметром определяют сопротивление жил относительно земли.

Разумеется, что фазе А будет соответствовать жила, сопротивление которой на землю равно нулю, фазе С — жила, имеющая сопротивление на землю 8 — 10 МОм, и фазе В — жила с бесконечно огромным сопротивлением.

Рис.3. Схема присоединения мегаомметра и дополнительного резистора при фазировке кабеля

Техника безопасности при выполнении фазировки кабелей

По условиям безопасности при производстве фазировки кабелей фазировка делается лишь на отключенной со всех боков кабельной полосы. При всем этом должны быть приняты меры против подачи на кабель рабочего напряжения. До фазировки с помощью мегаомметра весь персонал, находящийся поблизости кабеля, предупреждается о недопустимости прикосновения к токоведущим жилам.

Соединительные провода от мегаомметра обязаны иметь усиленную изоляцию (к примеру, провод типа ПВЛ). Присоединение их к токоведущим жилам делается после того, как кабель будет разряжен от емкостного тока. Для снятия остаточного заряда кабель заземляют на 2—3 мин.

Проверка чередования фаз силовых кабелей по раскраске изоляции жил

Токоведущие жилы силовых кабелей с изоляцией из пропитанной бумаги расцвечивают навитыми на их изоляцию лентами цветной бумаги. Одну из жил, обычно, обертывают красной лентой, другую — голубой, а изоляцию третьей специально не расцвечивают — она сохраняет цвет кабельной бумаги.

При изготовлении кабелей жилы скручивают меж собой так, что в протяжении 1-го шага скрутки любая жила меняет свое положение в площади сечения, делая один оборот вокруг оси кабеля. Рассматривая площади сечений с обоих концов кабеля, можно найти, что по отношению к наблюдающему фазы в сечениях чередуются в различных направлениях. Эти особенности конструкции кабелей учитывают при фазировке и соединении жил.

Чередования фаз в сечениях кабеля. Стрелками показаны направления обхода фаз.

Допустим, что нужно произвести фазировку и соединение жил 2-ух концов трехфазного кабеля. Фазировка
в этом случае тривиально ординарна. Она состоит в том, что из 6 жил выбирают пары, имеющие схожую расцветку. Эти жилы отмечают и готовят к соединению. Для соединения нужно, чтоб оси жил схожей раскраски
совпадали, а направление чередования фаз в площади сечения 1-го конца кабеля было зеркальным отражением другого.

Некие варианты чередования расцвеченных жил в сечениях 2-ух кабелей: а — соединение жил схожего цвета может быть; б — то же после поворота сечения на 180°; в — соединение 3-х жил по их цветам нереально.

При укладке кабелей в траншею возможность совпадения осей жил невелика. В большинстве случаев фазы 1-го цвета оказываются повернутыми относительно друг друга на некий угол, значение которого может доходить до 180°.

Кабели с несовпадающими осями идиентично расцвеченных жил при монтаже (либо ремонте) подкручивают вокруг оси, пока не будет зафиксировано четкое совпадение осей жил. Но сильное подкручивание не безопасно. Оно вызывает механические повреждения в защитных и изоляционных покрытиях кабелей и тянет за собой понижение надежности в работе.

Для того чтоб по цвету совпали все соединяемые меж собой жилы, направления чередований фаз в сечениях кабелей должны быть обратными. Это проверяется заблаговременно, до укладки кабеля в траншею, если на его концах отсутствуют метки с указанием направления чередования фаз. Заметим, что у кабелей с чередованием фаз, направленным в одну сторону, по цвету совпадает только одна жила, а две другие не могут совпадать.

Преимущество метода соединения кабелей идиентично расцвеченными жилами заключается в том, что фазировка тут не является самостоятельной операцией, она производится в процессе самих работ,
а процесс прокладки, ремонта и эксплуатации кабелей приобретает более точную систему и просит наименьших трудозатрат.

Проверка чередования фаз силовых кабелей прибором ФК-80

Для фазировки на две жилы кабеля на питающем его конце накладываются два излучателя: на фазу А — излучатель непрерывного сигнала И1, на фазу В — излучатель прерывающегося сигнала И2, фаза С остается свободной. Заземление с кабельной полосы не снимается — оно не мешает проведению фазировки. На время фазировки либо за длительное время ранее прибор ФК-80 врубается в сеть 220 В. Излучатели наводят в жилах кабеля надлежащие ЭДС. На другом конце полосы телефонные трубки подсоединяют одним проводом к заземлению (заземленной оболочке кабеля), а другим проводом попеременно касаются токоведущих жил кабеля.

Применение прибора ФК-80 при фазировке кабеля

Принадлежность жилы кабеля той либо другой фазе определяется по характеру звука в телефонных трубках. Если будет услышан непрерывный сигнал — трубки подключены к фазе А, прерывающийся — к фазе В и отсутствие звука укажет, что трубки подключены к фазе С. Наводимая в жилах кабеля ЭДС звуковой частоты (ее значение не превосходит 5 В) не является помехой для выполнения ремонтных работ на кабельной полосы.

Предварительная фазировка (проверка чередования фаз)

Проверка чередования фаз генератора.
Обмотки электрических машин переменного тока выполняют простыми (имеющими одну ветвь) и составными (имеющими две параллельные ветви в каждой фазе). Выводы обмоток маркируют по ГОСТ. Начала простых обмоток статора обозначают С1, С2, СЗ, концы — С4, С5, С6 соответственно. Выводы составных обмоток маркируют теми же буквами, что и выводы простых обмоток, но впереди прописных букв ставят цифры. Так, в случае двух обмоток на статоре выводы первой обозначают 1С1 — 1С4; 1C2-1C5; 1СЗ-1С6, выводы второй — 2С1-2С4; 2С2-2С5; 2СЗ-2С6. Выводы, подсоединяемые к сети, называют линейными, а соединяемые вместе в звезду — нулевыми. У генераторов с простыми обмотками линейными считают выводы от начал: C1, С2 и СЗ, у мощных генераторов с параллельными обмотками — выводы С4, С5, С6. В последнем случае нулевыми будут выводы C1, С2, СЗ. На рис. 19 показана схема обмотки статора турбогенератора ТВФ-100-2. Обмотка имеет девять кольцевых выводов — три линейных и шесть нулевых. Объединены выводы 1С1, 1СЗ, 1С2 и 2С1, 2СЗ, 2С2. Нейтрали соединены шинной перемычкой с установленным на ней трансформатором тока, предназначенным для включения поперечной дифференциальной токовой защиты от к. з. между витками в одной из фаз обмотки статора. Для фазировки генератора необходимо знать, какие его выводы являются линейными.

Рис. 19. Схема следования фаз и чередования обозначений выводов двухслойной обмотки статора турбогенератора ТВФ-100-2 (вид со стороны возбудителя).

Порядок следования фаз генератора зависит от направления вращения ротора и чередования фаз обмотки статора. Направление вращения ротора определяется по расположению лопаток на дисках турбины, а чередование фаз устанавливается визуально, когда статор монтируемого генератора находится на фундаменте. Для этого, начиная от линейных выводов, прослеживают места входа в пазы трех обмоток статора. Очередность, в которой расположены эти места по окружности статора, если обход вести в направлении вращения ротора, и определит собой действительное чередование фаз обмотки.
Подводка соединительных шин к генератору и их раскраска производятся в зависимости от установленного порядка следования фаз генератора и сети. При этом варианты возможного подсоединения монтируемого генератора приведены в табл. 1.

Установленный порядок следования фаз на линейных выводах генератора	Варианты соединения выводов генератора с фазами сети при порядке их следования А — В — С
	1	2	3
С1 — С2 — СЗ	С1 — А С2 — В СЗ — С	С1 — В С2 — С СЗ — А	С 1 — С С2 — А СЗ — В
С1 — С3 — С2	С1 — А С2 — С СЗ — В	С1 — С С2 — В СЗ — А	С1 — В С2 — А СЗ — С
С4 — С5 — С6	С4 — А С5 — В С6 — С	С4 — В С5 — С С6 — А	С4 — С С5 — А Сб — В
С4 — С6 — С5	С4 — А С5 — С С6 — В	С4 — С С5 — В С6 — А	С4 — В С5 — А С6 — С

Укажем, что все варианты подсоединения генератора равноценны и выбор того или другого определяется исключительно удобством прокладки соединительных шин от выводов к шинам действующего распределительного устройства. Если порядок следования фаз сети не прямой (А, В, С), а обратный (А, С, В), то в табл. 1 следует поменять местами буквы В и С.

Проверка чередования фаз синхронного компенсатора.
Проверка производится в процессе монтажа статора при снятых торцевых щитах аналогично описанному выше способу определения чередования фаз генератора. Проверкой устанавливают соответствие чередования фаз на выводах статора заданному направлению вращения ротора. Это важно для обеспечения нормальной циркуляции масла в подшипниках. При подсоединении выводов синхронного компенсатора к фазам сети руководствуются теми же соображениями, что и при подключении генератора.

Проверка чередования фаз силовых трансформаторов.

В соответствии с ГОСТ вводы у трансформаторов располагают так, чтобы чередование их (слева направо), если смотреть со стороны вводов высшего напряжения, было:

у трехфазных трансформаторов
О — А — В — С;
О — а — b — с;
0m — Аm — Вm — Сm,
у однофазных трансформаторов
А — х;
а — х;
Аm — Хm.

Проследить, правильно ли подсоединены концы обмоток к соответствующим вводам без вскрытия трансформатора, не представляется возможным. Поэтому правильность обозначений вводов трехфазных трансформаторов и полярность вводов однофазных трансформаторов устанавливаются при проверке групп соединений, которая производится при монтаже и капитальном ремонте трансформаторов с частичной или полной сменой обмоток.

Проверка чередования фаз воздушных линий.
Сооружение новой воздушной линии электропередачи производится на основании проектной документации, содержащей среди прочих документов трехлинейную схему линии (по всей ее длине) с транспозицией проводов и заранее нанесенной расцветкой фаз. На этой схеме расположение проводов на ближайшей к линейному порталу ОРУ опоре предусматривают в том порядке, который обеспечил бы совпадение фаз линии с соответствующими фазами оборудования подстанции. Особое значение это имеет при прокладке новых линий между действующими подстанциями. Транспозиция проводов в этом случае выполняется с учетом фактического расположения оборудования и порядка чередования фаз на ОРУ с обоих концов линии.
Чтобы избежать ошибок при производстве монтажных работ на линиях, установлен порядок, при котором 32 организация, принимающая линию в эксплуатацию, обязана вести технический надзор за ее строительством в соответствии с проектной документацией.
Проверка чередования фаз новой линии состоит в том, что приемочная комиссия сверяет выполнение работ с имеющейся документацией. Особенно тщательно проверяется монтаж проводов на транспозиционных опорах и на подходах линии к подстанциям.
Проверка чередования фаз силовых кабелей. Простейшим способом отыскания в конце кабеля токоведущих жил, соответствующих определенным фазам его начала, является способ проверки («прозвонки») жил при помощи телефонных трубок, например при проверке силовых кабелей, прокладываемых между различными помещениями станций и подстанций.
Схема подсоединения телефонных трубок показана на рис. 20. В качестве одного из проводов для установления связи используют заземленные конструкции (заземленную металлическую оболочку кабеля), к которым подсоединяют телефонные трубки. Далее, с одной из сторон кабеля провод от батарейки соединяют с токоведущей жилой (допустим, фазой С), С другой стороны кабеля вторым проводом от телефонной трубки поочередно касаются токоведущих жил, каждый раз подавая голосом сигнал в трубку. Найдя жилу, по которой будет получен отзыв проверяющего, ее помечают как фазу С и в том же порядке продолжают поиск других жил. Вместо телефонных трубок в последнее время стали применять телефонные гарнитуры, которые освобождают руки проверяющих для работы.

Рис. 20. Схема присоединения телефонных трубок при фазировке кабеля.

Для проверки чередования фаз достаточно широко используют мегаомметр, схема включения которого показана на рис. 21. Для фазировки поочередно заземляют жилы в начале кабеля, а в конце производят измерение сопротивления изоляции жил относительно земли.
Заземленную жилу обнаруживают по показанию мегаомметра, так как сопротивление ее изоляции на землю будет равно нулю, а двух других жил — десяткам и даже сотням мегаом.

Рис.21 Схема присоединения мегаомметра при фазировке кабеля.

При этом способе проверки трижды устанавливают и снимают заземления. Кроме того, персонал, находящийся по концам кабеля, должен иметь между собой связь, чтобы координировать свои действия. Все это относится к недостаткам такого способа проверки. Более совершенным является способ измерений по схеме, приведенной на рис. 22. Одну из трех жил кабеля (назовем ее фазой А) жестко соединяют с заземленной оболочкой, другую жилу (фазу С) заземляют через сопротивление 8-10 МОм. В качестве сопротивления обычно используют трубку с резисторами указателя УВНФ. Третью жилу (фазу В) не заземляют, она остается свободной. С другого конца кабеля мегаомметром измеряют сопротивление жил относительно земли. Очевидно, что фазе Л будет соответствовать жила, сопротивление которой на землю равно нулю, фазе С — жила, имеющая сопротивление на землю 8-10 МОм, и фазе В — жила с бесконечно большим сопротивлением.

Рис. 22. Схема присоединения мегаомметра и дополнительного сопротивления при фази-ровке кабеля.

Условия безопасности при производстве фазировки кабелей.
Фазировка производится только на отключенной со всех сторон кабельной линии. При этом должны быть приняты меры против подачи на кабель рабочего напряжения. Перед началом фазировки при помощи мегаомметра весь персонал, находящийся вблизи кабеля, предупреждается о недопустимости прикосновения к токоведущим жилам.
Соединительные провода от мегаомметра должны иметь усиленную изоляцию (например, провод типа ПВЛ). Присоединение их к токоведущим жилам производится после того, как кабель будет разряжен от емкостного тока. Для снятия остаточного заряда кабель заземляют на 2-3 мин.

Проверка чередования фаз силовых кабелей по расцветке изоляции жил.
Токоведущие жилы силовых кабелей с изоляцией из пропитанной бумаги расцвечивают навитыми на их изоляцию лентами цветной бумаги. Одну из жил, как правило, опоясывают красной лентой, другую синей, а изоляцию третьей специально не расцвечивают — она сохраняет цвет кабельной бумаги. При изготовлении кабелей жилы скручивают между собой так, что на протяжении одного шага скрутки каждая жила меняет свое положение в площади сечения, делая один оборот вокруг оси кабеля. Рассматривая площади сечений с обеих концов кабеля, можно обнаружить, что по отношению к наблюдателю фазы в сечениях чередуются в разных направлениях (рис. 23). Эти особенности конструкции кабелей учитывают при фазировке и соединении жил.

Рис. 23. Чередования фаз в сечениях кабеля. Стрелками показаны направления обхода фаз.

Допустим, что необходимо произвести фазировку и соединение жил двух концов трехфазного кабеля. Фазировка в данном случае элементарно проста. Она заключается в том, что из шести жил выбирают пары, имеющие одинаковую расцветку. Эти жилы замечают и готовят к 1 соединению. Для соединения необходимо, чтобы оси жил одинаковой расцветки совпадали, а направление чередования фаз в площади сечения одного конца кабеля было бы зеркальным отражением другого (рис. 24,а). При укладке кабелей в траншею вероятность совпадения осей жил невелика. Чаще всего фазы одного цвета оказываются повернутыми относительно друг друга на некоторый угол, значение которого может доходить до 180° (рис. 24,б). Кабели с несовпадающими осями одинаково расцвеченных жил при монтаже (или ремонте) подкручивают вокруг оси, пока не будет зафиксировано точное совпадение осей жил. Однако сильное подкручивание не безопасно. Оно вызывает механические напряжения в защитных и изоляционных покровах кабелей и влечет за собой снижение надежности в работе.
Для того чтобы по цвету совпали все соединяемые между собой жилы, направления чередований фаз в сечениях кабелей должны быть противоположными. Это проверяется, заранее, до укладки кабеля в траншею, если на его концах отсутствуют метки с указанием направления чередования фаз. Заметим, что у кабелей с чередованием фаз, направленным в одну сторону, по цвету совпадает только одна жила, а две другие не могут совпадать (рис. 24, в).

Рис. 24. Некоторые варианты чередования расцвеченных жил в сечениях двух кабелей.
а -соединение жил одинакового цвета возможно; б — то же после поворота сечения на 180°; в — соединение трех жил по их цветам невозможно.

Преимущество способа соединения кабелей одинаково расцвеченными жилами состоит в том, что фазировка здесь не является самостоятельной операцией, она выполняется в ходе самих работ, а процесс прокладки, ремонта и эксплуатации кабелей приобретает более стройную систему и требует меньших трудозатрат.

Цвета проводов в электрике: фаза, ноль, земля

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
подключаем щупы в нужные гнезда;
прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
земля (нулевой заземляющий) (PE) – желто-зеленый;
совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Как определить правильность подключения в электрике

Если у вас возникло сомнение в правильности соблюдения предыдущим мастером правил цветовой идентификации, тогда вы можете перепроверить это самостоятельно. К примеру, при осуществлении ремонтных работ, или при необходимости подключить новую жилу к уже существующей по ходу дела может возникнуть такая необходимость. Проверьте правильность подключения проводов в соответствии с их расцветкой. Можно это сделать двумя способами, о которых было упомянуто выше. Сейчас более детально углубимся в этот процесс. Итак для проверки вам понадобятся :

Отвёртка-индикатор.
Мультиметр-тестер.

Как использовать индикатор

Для этого нужно выполнить последовательно следующие операции:

Убедиться, что автомат питания в электрощитовой отключен, и проводка обесточена.
Зачистить концы и развести обе проверяемые жилы.
Подключить питающий автомат, запустив по проводке ток.
Последовательно приложить индикатор металлическим жалом к одному, затем к другому оголённому проводу. Токопроводящая жила с фазой, вызовет свечение индикаторной лампочки внутри отвёртки. Следовательно, вторая из них является нулевой.

Как пользоваться тестером

Тестер

Еще один, уже знакомый вам «прибор» — это мультиметр. С его помощью так же можно определить какой провод фаза, а какой – нуль. На этом этапе распознавания, сразу, предупредим, что данная операция требует больших познаний в обращении с электротехническими устройствами. По сравнению с отвёрткой-индикатором. Поэтому лучше доверить это дело специалисту. Первым делом выставляем на приборной шкале значение измеряемого напряжения. Для домашней сети это будет 220 вольт.

Затем один щуп тестера приставляем к предполагаемой фазе, а другой – к возможному нулю. Если ваше предположение оказалось правильным, то стрелка покажет на шкале значение примерно равное 220 вольтам. А вот, если же один из проводов оказался заземлением, то стрелка покажет гораздо меньшее значение.

Чтобы определить одновременно, какая жила фаза, какая нейтраль, а какая земля, вам потребуется сделать сравнительный анализ по показаниям всех трёх пар. После нахождения фазы, проверяем в паре с ней два остальных провода. Тот, который даст показание, близкое к 220В – нуль, а провод с меньшим показателем – заземление.

Как пользоваться тестером

Маркировка слаботочных и сигнальных цепей

На первый взгляд цвета проводов в цепях управления и сигнализации выбираются произвольно. Однако если назначение проводников в силовой трёхфазной сети можно установить прозвонкой или индикатором фазы, то в «слаботочке» с этим появляется целый ряд проблем

Поэтому рекомендации по выбору маркировки проводов здесь имеют куда более важное значение.

Как правило, сигнальные цепи прокладывают кабелем, называемым витой парой. К этому определению относятся знакомые многим кабели локальных компьютерных сетей, телефонные кабели, а также кабели систем промышленной сигнализации. Основная разница заключается в количестве пар проводников, которых может быть до ста, и сечении медных жил. Кабель называется витой парой по той причине, что все проводники в общей оболочке разделены на пары и свиты между собой. Кажется, что разобраться с назначением каждого проводника в этом «венике» невозможно.

Однако всё достаточно просто. Провода на самом деле пронумерованы и следуют в чёткой последовательности, закодированной цветом. При числе пар больше пяти их разделяют на группы. В каждой группе номер пары с первого по пятый определяется цветом провода со сплошной окраской: голубой, оранжевый, зелёный, коричневый и серый соответственно. Номер группы определяется проводом с двойной окраской, где дополнительный цвет, отличный от индикатора номера пары, указывает номер группы: белый, красный, чёрный, жёлтый, фиолетовый для групп с первой по пятую. Если в кабеле более пяти групп пар, каждые пять групп обматывают цветной лентой. Таким образом, монтажнику достаточно просто последовательно подключить провода к клеммной колодке или кросс-блоку от первой пары первой группы до пятой пары последней группы.

Также при монтаже цепей управления действует несколько правил хорошего тона. Например, если к устройству сигнализации нужно подвести общий контакт GND, для этого используют все зелёные провода в кабеле, то есть каждую третью пару из пяти. Если необходима подача постоянного напряжения, например, на контакты кнопок, его подают по проводу со сплошной окраской, при этом соответствующий «обратный» сигнал следует по двухцветной жиле из этой же пары.

Обозначение цветов на схемах по электрике

Количество используемых в работе цветов зависит напрямую от конкретной схемы. Если работы проводятся согласно общепринятым стандартам, то опытный электрик в будущем легко разберется с вашей сетью. Не придется использовать дополнительные устройства для определения фазы, хватит знаний в вопросе обозначения цветов. Стандартной палитрой считается:

ноль – синий;
земля – желтый;
фаза – красный.

В однофазной сети применяется один цвет, если же используются более массивные сети, то фаза может быть отмечена черным и зеленым.

При ответвлении однофазной сети от трехфазной используют одинаковую расцветку.

Прежде чем приступить к работам с электропроводкой, важно знать обозначения цветов каждого провода. Во-первых, ради собственной безопасности, во-вторых, такой подход обеспечит максимальный комфорт

Такие знания упрощают процесс монтажа и будущую профилактику сети. Не придется каждый раз использовать специально отвертку, чтобы определить фазу. Опытные электрики смогут «разговаривать» на одном языке, пользуясь стандартами цветобуквенной маркировки.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

Расцветка фазных проводов

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

Какого цвета нулевой провод

Какого цвета нулевой провод? Синий или голубой

Как проверить правильность маркировки и расключения

Определение фазного провода при помощи индикаторной отвертки

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Проводка внутри дома

Подводка к электроплите

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
синий – ноль;
желто-зеленый проводник – заземление;
черный проводник – фаза А;
коричневый проводник – фаза В.

Нейтральный провод

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
Фаза А – L1, желтый – рекомендован коричневый.
Черный рекомендован в фазе В – L2, зеленый.
Фаза С – L3, красный – рекомендован серый.
Нулевой проводник – N синий.
Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Правила маркировки токоведущих частей согласно ПУЭ

Маркировка по цвету

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:
Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:
Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Что это такое

Главное назначение такой маркировки в том, чтобы создать наиболее безопасные условия электромонтажных работ и сократить время на поиск и определение контактов. Согласно Правилам устройства электроустановок и нормативным документам отечественного и европейского образца, каждая жилка должна иметь свой окрас изоляционного слоя.

Подключаться к кабелям и заземлять их необходимо в соответствующе обозначенные клеммы

Важно! Неправильное соединение проводов между собой может привести к нестабильности и к аварийным ситуациям, которые несут угрозу для жизни человека и нормальной работы приборов

Как правильно осуществляется проверка с помощью мультиметра или тестера

Для осуществления проверки на приборе выставляют шкалу, превышающую предполагаемое напряжение в сети. Для жилых зданий достаточно выставить переключатель в положение 250 В. После этого один щуп прикасается к оголённому проводу нейтрали (он должен иметь синий цвет изоляции), а второй к фазе. Если предположения оказались правильными, то индикатор показывает цифру, близкую к 220 В. Этим способом проверяется провод заземления, но прибор показывает меньшие цифры.

Очень часто проводники фаза, нуль, земля не имеют обозначения цветом. Тогда проверяют все пары, и определяют их назначение по показателям.

Определение фазыИсточник domamaster.net

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Цвет провода фазы

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Цветовая маркировка электрических проводов в разных странах

Страна (регион)	Цвет наружной изоляции проводника или жилы
Фазный проводник L1	Фазный проводник L2	Фазный проводник L3	Рабочее зануление N (нейтраль)	Защитное зануление PE (земля)
США. Общепринятые цвета (120/208/240 В).	черный	красный	синий	серебристый	зеленый
США. Альтернативная цветовая маркировка (277/480 В).	коричневый	оранжевый или фиолетовый	желтый	серый	зеленый
Канада. Обязательные цвета.	красный	черный	синий	белый	зеленый или без изоляции
Канада. Трехфазные установки с изолированной нейтралью.	оранжевый	коричневый	желтый	белый	зеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.	красный	желтый или белый (ЮАР)	синий	черный	желто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года.	коричневый	черный	серый	синий	желто-зеленый
Европа. Обозначение шин.	желтый	коричневый	красный
СССР. Обозначение шин.	желтый	зеленый	красный	синий	желто-зеленый, встречается черный
Россия, Украина, Беларусь. Обозначение шин.	желтый	зеленый	красный	голубой	желто-зеленый

Как маркируется провод заземления

Согласно требованиям безопасности, вся проводка в жилых или служебных помещениях заземляется. Это правило распространяется и на технику. Если подключение заземления проигнорировали, гарантия завода на нее не распространяется.

Провод заземления во всех случаях должен иметь маркировку в желто-зеленых цветах. Это общее требование для линии земли. Для одножильных проводов обычно размещают тонкую желтую полосу на зеленом фоне, а для мягких многожильных кабелей применяют изоляцию с тонкой зеленой полоской на желтом поле. Иногда можно встретить нестандартный вариант с поперечными полосам. Он пригоден для использования. Если изоляция проводника окрашена в такие тона, значит это заземление.

Для проводника нейтраль-земля совмещаются, разрешается изоляция голубого оттенка, с обозначениями желтого и зеленого цвета в начале и конце линии, или наоборот, на желто-зеленом фоне синие окончания.

Линия заземления на схемах должна иметь зеленый цвет. Схемы на английском языке имеют обозначение РЕ, а русскоязычные варианты подписываются словом земля. Также для маркировки провода заземления существует графический знак. В определенных случаях землю подписывают как нулевую защиту, но это не рабочий нуль или нейтраль.

Для обозначения заземления используется этот символ. Обычно это штамповка или наклейкаИсточник zen.yandex.ru

Цвета проводов в электрике

электрический — Порядок фазировки в цветовых кодах IEC

Это обычная практика или есть какой-то другой стандарт только для Европы Например?

В Европе было бы лучше следовать 60445:2010, но это, скорее всего, похоже на старый 60446, они перенесли требование, и это было просто изменением документации (насколько я могу судить). Кроме того, насколько я могу судить, CENELEC следует стандарту IEC с 2004 г.

Трехфазные кабели

Для трехфазных кабелей вместо принятия европейского консенсуса – который должен покрасить фазы в коричневый или черный цвет — комитет Великобритании рассмотрены альтернативы. Важность четкого определения были признаны отдельные фазы с использованием разных основных цветов. В связи с этим было принято решение предложить альтернативы для рассмотрения. другими европейскими странами, а не принимать гармонизированную систему. Комитет предложил использовать три отдельных фазовых цвета для гибкие и фиксированные жесткие жилы кабеля. Цвет заземление/защитный провод должен был оставаться зеленым и желтым.

Комитету удалось убедить другие европейские страны принять отдельные фазовые цвета (коричневый/серый/черный) и в мае 2001 г. Опубликован CENELEC HD 308 S2. Это только что было реализовано в Великобритания, согласно BS 7671Amendment 2: 2004. Выпущено 31 марта 2004 г. поправка также включает некоторые редакционные изменения и ссылки на Правила безопасности, качества и непрерывности электроснабжения 2002 г.

Источник: https://www.thenbs.com/knowledge/do-not-get-your-wires-crossed-the-colour-coding-of-low-voltage-fixed-wiring-cable-cores

Стандарты CENELEC теперь отражают стандарты IEC.

В старой версии 60446 2007 года цвета также указывались следующим образом:

Раздел 5.2.3 Для проводов фазы переменного тока предпочтительные цвета: ЧЕРНЫЙ, КОРИЧНЕВЫЙ и СЕРЫЙ

Источник: https://webstore.iec.ch/p-preview/info_iec60446%7Bed4. 0%7Den.pdf (сейчас отозван)

Стандарт отозван; четвертое издание (IEC 60446:2007) было объединено в 2010 году с пятым изданием IEC 60445 вместе с четвертым изданием IEC 60445:2006. Источник: Википедия 60446

CENELEC следует кодам IEC. Ничего страшного, если вы находитесь в Европе, если вы в Великобритании, то цвета сильно изменились:

В 1977 году CENELEC опубликовал Гармонизированный документ 324 S1, охватывающий идентификация изолированных и неизолированных проводов по цветам. Однако Великобритания не была обязана согласовывать с этим, потому что в то время Правила электропроводки IEE не были британским стандартом. Не было до 1998 года, когда CENELEC пересмотрел HD 308 S1, включив в него жесткие кабели. в его рамках, что комитет Великобритании, ответственный за BS 7671 Требования к электроустановкам решили пересмотреть СК должность. К настоящему времени Великобритания была единственной страной в Европе, которая не использовала гармонизированные цвета жил кабеля. Комитет решил, что для однофазные установки, такие как дома, основные цвета фиксированные жесткие кабели должны быть заменены на гибкие кабели таких как осветительные подвески:
 Live - коричневый
Нейтральный - Синий
Заземляющий/защитный проводник - зеленый и желтый.

Это устранит разницу в цвете между фиксированным и гибким кабельные жилы. Британская общественность уже знакома с цветовым кодированием. гибких кабелей, и предполагается, что это изменение не приводит к слишком большому количеству проблем.

Источник: https://www.thenbs.com/knowledge/do-not-get-your-wires-crossed-the-colour-coding-of-low-voltage-fixed-wiring-cable-cores

Итак, что здесь происходит? Это обычная практика или есть какой-то другой стандарт для Европы только например?

Нет, путаница в переходе со стандартов. В европейских странах стандарты существуют уже некоторое время и соответствуют стандартам IEC/CANELEC.

Стандарты определяются в зависимости от страны, некоторые из них приняли стандарты NEC или IEC. Здесь приведена таблица (и изображена ниже), которая может показать связь между странами и стандартами.

Когда вы работаете над проектом в другой стране, он может трудно узнать, какие электротехнические стандарты применяются к строительные нормы и правила – Национальный электротехнический кодекс (NEC) или Международный электротехнический кодекс (МЭК). Большая часть мира, за пределами США и их соседи приняли вариант Международного Электрический кодекс. Например, все страны Европейского Союза используют версия IEC, однако они имеют небольшие отличия и иногда создают совершенно новые переводы для своих местных языков. Некоторые страны создали собственную версию Международного Electric и другие переняли издания других стран. Излишне скажем, с несколькими кодами и несколькими версиями электрических кодов, это может сбивать с толку, какие страны используют какой именно код.

Источник: http://www.esgroundingsolutions.com/nec-iec-electrical-standards-listed-country/

Стандарты определяют цвет проводов, некоторые страны отклоняются от основных стандартов или добавляют их. Таким образом, необходимо ознакомиться с национальными электротехническими нормами и правилами для региона, в котором вы работаете.

Я думаю, что различия возникают из-за попытки сохранить обратную совместимость в цветах проводки, потому что стандарты МЭК появились после того, как были введены национальные стандарты. .

Источник: esgroundingsolutions

Таблицы кодов цветов — Standard Wire & Cable Co.

КОД ЦВЕТА ТАБЛИЦА №. 1
УСЛОВ.	ЦВЕТ

1	Черный
2	Красный
3	Белый
4	Зеленый
5	Коричневый
6	Синий
7	Оранжевый
8	Желтый
9	Фиолетовый
10	Серый
11	Розовый
12	Желто-коричневый

КОД ЦВЕТА ТАБЛИЦА №. 2
ПАРА	ЦВЕТ	ПАРА	ЦВЕТ

1	Черный	26	Оранжевый/черный/белый
2	Белый	27	Синий/черный/белый
3	Красный	28	Черный/красный/зеленый
4	Зеленый	29	Белый/Красный/Зеленый
5	Оранжевый	30	Красный/черный/зеленый
6	Синий	31	Зеленый/черный/оранжевый
7	Белый/черный	32	Оранжевый/черный/зеленый
8	Красный/черный	33	Синий/белый/оранжевый
9	Зеленый/черный	34	Черный/белый/оранжевый
10	Оранжевый/черный	35	Белый/Красный/Оранжевый
11	Синий/черный	36	Оранжевый/Белый/Синий
12	Черный/белый	37	Белый/Красный/Синий
13	Красный / Белый	38	Черный/белый/зеленый
14	Зеленый/белый	39	Белый/черный/зеленый
15	Синий/белый	40	Красный/белый/зеленый
16	Черный/красный	41	Зеленый/Белый/Синий
17	Белый/Красный	42	Оранжевый/Красный/Зеленый
18	Оранжевый/Красный	43	Синий/Красный/Зеленый
19	Синий/Красный	44	Черный/белый/синий
20	Красный/Зеленый	45	Белый/черный/синий
21	Оранжевый/зеленый	46	Красный/Белый/Синий
22	Черный/белый/красный	47	Зеленый/оранжевый/красный
23	Белый/черный/красный	48	Оранжевый/Красный/Синий
24	Красный/черный/белый	49	Синий/Красный/Оранжевый
25	Зеленый/черный/белый	50	Черный/оранжевый/красный

КОД ЦВЕТА ТАБЛИЦА №. 3
ПАРА	ЦВЕТ	ПАРА	ЦВЕТ

1	Черный с красным	27	Коричневый с желтым
2	Черный с белым	28	Фиолетовый с красным
3	Черный с зеленым	29	Фиолетовый с белым
4	Черный с синим	30	Фиолетовый с зеленым
5	Черный с коричневым	31	Фиолетовый с синим
6	Черный с желтым	32	Фиолетовый с коричневым
7	Черный с оранжевым	33	Фиолетовый с желтым
8	Красный с зеленым	34	Фиолетовый с оранжевым
9	Красный с белым	35	Фиолетовый с сланцем
10	Красный с синим	36	Фиолетовый с черным
11	Красный с желтым	37	Шифер с красным
12	Красный с коричневым	38	Грифель с белым
13	Красный с оранжевым	39	Шифер с зеленым
14	Зеленый с синим	40	Шифер с синим
15	Зеленый с белым	41	Шифер с коричневым
16	Зеленый с коричневым	42	Шифер с желтым
17	Зеленый с оранжевым	43	Грифельный с оранжевым
18	Зеленый с желтым	44	Шифер с черным
19	Белый с синим	45	Белый/черный с красным
20	Белый с коричневым	46	Белый/черный с зеленым
21	Белый с оранжевым	47	Белый/черный с синим
22	Белый с желтым	48	Белый/черный с коричневым
23	Синий с коричневым	49	Белый/черный с желтым
24	Синий с оранжевым	50	Белый/черный с оранжевым
25	Синий с желтым	51	Белый/черный с фиолетовым
26	Коричневый с оранжевым

КОД ЦВЕТА ТАБЛИЦА №. 4 (кольцо)
ПАРА	ЦВЕТ	ПАРА	ЦВЕТ
1	Бело-голубой в паре с Сине-белый	14	Черно-коричневый в сочетании с коричнево-черным
2	Бело-оранжевый в сочетании с оранжево-белым	15	Black-Slate в сочетании с Slate-Black
3	Бело-зеленый в сочетании с Зелено-белым	16	Желто-синий в паре с сине-желтым
4	Бело-коричневый в сочетании с коричнево-белым	17	Желто-оранжевый в сочетании с оранжево-желтым
5	White-Slate в сочетании с Slate-White	18	Желто-зеленый в сочетании с зелено-желтым
6	красный-синий в паре с сине-красным	19	Желто-коричневый в паре с коричнево-желтым
7	Красно-оранжевый в сочетании с оранжево-красным	20	Желто-сланцевый в паре с сланцево-желтым
8	Красно-зеленый в сочетании с зелено-красным	21	Фиолетово-синий в сочетании с сине-фиолетовым
9	красно-коричневый в сочетании с коричнево-красным	22	фиолетово-оранжевый в сочетании с оранжево-фиолетовым
10	Red-Slate в сочетании с Slate-Red	23	Фиолетово-зеленый в сочетании с Зелено-фиолетовым
11	Черно-синий в паре с Сине-черный	24	фиолетово-коричневый в сочетании с коричнево-фиолетовым
12	Черно-оранжевый в сочетании с оранжево-черным	25	Violet-Slate в паре с Slate-Violet
13	черный-зеленый в сочетании с зеленым-черным

КОД ЦВЕТА ТАБЛИЦА № 5
КОНД.	ЦВЕТ

1	Черный
2	Красный
3	Коричневый
4	Синий
5	Оранжевый
6	Желтый
7	Фиолетовый
8	Розовый
9	Желто-коричневый
10	Серый

ТАБЛИЦА ЦВЕТОВЫХ КОДОВ №. 6 (MIL-STD-681D
СОСТОЯНИЕ	ЦВЕТ

0	Черный
1	Коричневый
2	Красный
3	Оранжевый
4	Желтый
5	Зеленый
6	Синий
7	Фиолетовый
8	Серый
9	Белый

Поиск по сайту:

Standard Wire & Cable Company может предоставить вам продукцию нужного размера, типа и количества, чтобы вы могли следовать графику, а ваше руководство было довольным. Мы делаем это для компаний с 1947 года.

Если вам нужен товар, которого нет в наличии, , не беспокойтесь. Мы сделаем это для вас. Индивидуальные кабели и нестандартные термоусадочные формы — еще одна из наших специализаций. Мы предлагаем проектные, инженерные и производственные решения, полностью отвечающие вашим требованиям.

СЕРТИФИКАТ ISO 9001:2015 и AS9100D Производство и продажа проводов, кабелей и сопутствующих товаров

Сайт создан ThomasNet Web Solutions, подразделением ThomasNet.com

Стандарты цветового и визуального кодирования 5S

Хорошая коммуникация важна в любой отрасли, особенно в здравоохранении, производстве, промышленности и пищевой промышленности. Без визуальной коммуникации сообщения трудно понять. Непонимание может повлиять на производительность, поэтому стандарты цветового кодирования имеют решающее значение. Цветовое кодирование 5S позволяет общаться без слов.

Стандарты цветового кодирования являются жизненно важной частью любой инициативы 5S по бережливому производству или повышению производительности. С помощью цветового кодирования легче найти обозначенные критические зоны, контрольные точки и сократить потери времени.

5S Цветовая маркировка выходит за рамки инструментов для очистки и обработки материалов.

Не позволяйте системам или стандартам обмануть вас. Несмотря на то, что цветовое кодирование не является стандартным правилом, это практика, с которой согласны регулирующие органы. Согласно FDA, «любое действие или деятельность, которые могут быть использованы для предотвращения, устранения или уменьшения серьезной опасности», относится к мерам контроля. Поэтому цветовое кодирование является идеальной мерой контроля. Кроме того, это легко документируется и соблюдается сотрудниками.

Аксессуары, такие как корзины, планшеты, ленты, держатели для документов, инструменты и многое другое, могут быть окрашены в разные цвета, чтобы значительно повысить организованность. Например, использование одинаковых цветных корзин, этикеток, инструментов, напольной ленты и переплетов может означать, что пространство считается красной зоной, влажной или сухой зоной.

Маркировка проходов и этажей считается одним из наиболее полезных процессов, используемых для этапа 5S, установленного в заказе. С помощью лент для разметки пола, форм, маркеров и трафаретов вы можете создать организованное пространство на своем производственном участке. Вы также можете использовать маркировку проходов 6S, чтобы направить движение, обеспечить нескользкие проходы и разделить движение вилочных погрузчиков и пешеходов.

Потенциальные промышленные и экологические преимущества системы цветового кодирования 5s

Пять столпов стандартов 5s работают как цикл, чтобы помочь организациям оптимизировать производительность и сократить количество отходов. Более упорядоченное рабочее место приводит к более последовательным и эффективным операциям. Каждый из столпов помогает вашим работникам поддерживать организованный распорядок, тем самым обеспечивая лучшие условия на рабочем месте:

Сортировка (сейри)
Приведение в порядок (сейтон)
Чистка (сейсо)
Стандартизация (seiketsu)
Поддержание цикла (shitsuke)

Сортировка и приведение в порядок Столпы сортировки и приведения в порядок включают в себя удаление ненужных или избыточных материалов и запасов с рабочего места, а затем организацию и хранение оставшихся. Внедрение согласованной системы цветового кодирования 5s уменьшает площадь, необходимую для вашей работы, тем самым снижая требования к освещению и теплу.

В том же духе поддержание организованной области, где материалы, детали и оборудование помечены цветами 5s, может уменьшить количество ненужных покупок. Когда сотрудники могут легко найти расходные материалы и материалы и определить оставшееся содержимое, они с меньшей вероятностью откроют новый контейнер без необходимости или закажут больше, прежде чем закончить текущую партию.

Установка светящейся колонны снижает потребность в энергии для освещения на рабочем месте за счет поддержания чистоты окон и окрашивания оборудования и машин в светлые тона. Точно так же, если ваше рабочее место будет ярко окрашено и чистое, это улучшит реакцию работников на разливы. Более быстрое реагирование означает меньше отходов при разливах и последующей очистке.

Стандартизация с использованием визуальных подсказок с использованием цветов 5s помогает вашим сотрудникам понять, как правильно обращаться с отходами. Внедрение системы цветового кодирования 5s на ламинированных табличках, знаках и оценочных листах улучшит рабочие процедуры ваших работников в отношении опасностей и процедуры реагирования на чрезвычайные ситуации.

Шесть рекомендаций по эффективному использованию системы цветового кодирования 5S

1) Сохраняйте простоту системы цветового кодирования 5S.

Это отличная идея — ограничить количество цветов, которые вы решили использовать в своей системе цветового кодирования. Со слишком большим количеством цветов сотрудники, как правило, путаются и не соблюдают стандарт. Популярными сплошными цветами, используемыми для цветового кодирования, являются черный, белый, желтый, фиолетовый, зеленый, оранжевый, серый, синий и красный.

2) Выберите одинаковые цвета для каждой области.

Старайтесь выбирать цвета, наиболее подходящие для каждой области, например красный для проблем с качеством. Не используйте один и тот же цвет для оборудования, продезинфицированных, необработанных, обработанных и т. д. зон. Сотрудники запомнят, что означают цвета. Однако, если вы непоследовательны, стандартизировать цвета в вашем учреждении может быть сложно.

3) Избегайте сложных цветных проектов.

Старайтесь не смешивать и не сочетать свои стратегии с цветовой кодировкой. Например, если вы смешиваете и сочетаете красную ручку с синей кистью, вам придется решить, в какой цветовой зоне должен оставаться инструмент. Смешивание цветов инструментов, корзин, сумок и контейнеров создаст путаницу. В конце концов, мы поощряем цветовое кодирование для решения проблем, а не для создания новых. Избегайте смешивания цветовой кодировки в одной и той же области.

4) За один раз ввести программу цветового кодирования 5S.

Возможно, вы захотите заняться цветовым кодированием на одной стороне вашего объекта, потому что это проще для вас, но лучше сразу включить программу. Внедрите программу цветового кодирования во время ваших инициатив по бережливому производству 5S. Затем, как только область будет очищена, воспользуйтесь возможностью обозначить области определенными цветами.

5) Усиление цветового кодирования 5S с помощью этикеток, вывесок и плакатов.

Устраните любую путаницу с тем, что означают определенные цвета, разместив метки, номера и теги. Вы должны убедиться, что процесс прост для всех, а не игра в угадайку.

6) Подберите цвета инструментов и складских помещений.

Если красные инструменты хранятся на красной доске для теней инструментов, никогда не вешайте на доску инструменты другого цвета. Идея состоит в том, чтобы разделить цветовое кодирование. Исключите перекрестное загрязнение и использование неправильных предметов в определенных рабочих зонах с помощью цветовой маркировки.

Цветовые визуальные стандарты 5S

Если вы на мгновение оглядитесь, то заметите массу визуальных сигналов. Вы, наверное, не удивлены, верно? Уже недостаточно слышать неопровержимые факты — в наши дни их нужно еще и видеть.

Визуальное рабочее место помогает сократить разрыв в общении и многое другое. Визуальные материалы:

Усиление стандартов и выделение важной информации.
Поддерживать бережливые улучшения.
Помощь в постоянном совершенствовании в постоянно меняющейся отрасли.
Клей, скрепляющий все вместе

Слишком часто руководители 5S пренебрегают этой важной практикой стандартизации. Без видимых общедоступных стандартов для визуальных цветов вы создаете двусмысленность в своей команде. Поэтому постарайтесь разработать эти стандарты и разместить их в достаточном количестве на предприятии.

Наличие цветовых визуальных стандартов является критически важным компонентом этапа стандартизации 5S. Без этих стандартных цветов ваши работники, скорее всего, выберут любую цветную ленту, маркер прохода или сигнал, который они случайно найдут. Более того, рабочее место просто не выглядит организованным. Поэтому помогите им помочь вам, установив некоторые стандарты.

Typical 5S Color Standards:

Yellow	Aisles, Traffic lanes, Walkways, Machine Guards, Work cells
Orange	Inspection or temporary storage locations
Red	Defects
Зеленый	Готовая продукция, Оборудование для обеспечения безопасности
Синий	Сырье, Инвентарь, Точки осмотра
Black	Работа в процессе, материалы
Черный / Желтый	Области потенциального риска для здоровья, требующие предостережения, контейнеры с опасным материалом
черные / белые	.
Серый	Стеллажи, системы хранения и т. д.

Используйте доски для визуальной коммуникации, чтобы превратить свое видение в видение вашей команды.

Подчеркивайте важные цели, отображайте ключевые показатели эффективности, выделяйте мероприятия Lean/Kaizen и делитесь запланированными инициативами с помощью визуальной коммуникации. Доски сайта позволяют вам эффективно донести свое сообщение, чтобы поддержать и повлиять на ваши бизнес-цели.

Ресурсы 5S:

Просмотрите материалы и расходные материалы 5S на ComplianceSigns.com .
Технический документ: Внедрение практики 5S на производстве.

Цветной электрический провод, Код цвета электрического провода, Цвета проводов, информация, цена

Цветной электрический провод ( Цветные электрические провода и кабели в Великобритании) составляет огромный процент кабелей и проводов, производимых по всему миру. Цветовая маркировка электрических проводов / цветовые маркировки / 9Системы цветового кодирования электрических проводов 1415 постоянно обновляются. Цветовые коды проводов различаются в зависимости от типа провода, с которым вы работаете, отрасли, к которой относится ваш проект, и региона страны, в которой вы находитесь. Используете ли вы синий провод для термостата, зеленый провод для заземления или черный провод. , коричневый провод или один из многих тысяч цветов проводов и кабелей, которые мы поставляем, вы найдете всю необходимую информацию прямо здесь с нашим всеобъемлющим кодом цвета проводов информация. Наслаждайтесь информацией, и если это поможет вам в вашей задаче, не стесняйтесь обращаться к нам на Facebook и дайте нам знать, или оставьте нам 5-звездочный обзор Google! Мы будем постоянно обновлять этот образовательный ресурс, поэтому, пожалуйста, проверяйте, если вы не видите именно то, что вам нужно, или вы можете связаться с нами для немедленного ответа. У нас есть полный спектр цветных электрических проводов для продажи , включая разноцветные электрические провода, серебристые электрические провода, провода категории 5 и многое другое. Мы предоставим вам любой цвет, который вы ищете, включая нестандартные цвета проволоки. Просто дайте нам знать, что вы хотели бы, и мы будем рады помочь вам получить именно тот цвет провода, который вам нужен.

Цветная электропроводка 101 – Верх 80 Цветная электропроводка Темы, которые этот технический учебный материал охватывает, включая, но не ограничиваясь:

1 июня суд присяжных вынес вердикт. Семь присяжных (пять мужчин и две женщины; их личности не будут раскрыты еще год) рассмотрели шесть заявлений из колонки Херд, в которых она якобы оклеветала Деппа, и три заявления адвоката Деппа, в которых он якобы оклеветал Херд. Присяжные совещались 13 часов и достигли единогласного вердикта Джонни Деппа Эмбер Херд Тату (по законам штата Вирджиния, где проходил суд, вердикт мог быть только единогласным), признав Херда клеветническим в трех из шести заявлений, а адвоката Уолдмана — клеветническим. в одном из трех.

electrical color code (Color Specification Charts listed below) ,
green white black wires ,
red white black wires ,
ac wire colors ,
electrical wire color code,
цветной электрический провод ,
цвет провода заземления ,
черный провод ,
цвета провода 9s
- Голубая проволока для термостата,
- Цвета проволоки термостата ,
- Цветовой диаграммы ,
- ЦВЕТА ,
- ГРАВЛИЧЕСКИЙ КОД ,
- ГРАВЛЕТАЯ проволока ,
- ГВЕЛЛИТАЯ проволока,

Стандартные цвета проводов (цветные электрические провода)

Доступны все ваши стандартные цвета проводов , но есть бесчисленное множество цветовых оттенков и цветовых комбинаций, которые вы можете заказать в зависимости от того, что именно вам нужно. Если есть цвет, который вы хотите, просто сообщите нам, и мы можем изготовить его для вас, включая нестандартные цвета и фирменные цвета проводов Pantone, которые мы перечислим ниже.

White wire

Yellow wire

Blue wire

Red wire

Green wire

Black wire

Brown wire

Azure wire

Ivory wire

Teal wire

Silver wire

Purple wire

Темно-синяя проволока

Горохово-зеленая проволока

Серая проволока

Оранжевая проволока

Бордовая проволока

Темно-серая проволока

Аквамариновая проволока

Coral wire

Fuchsia wire

Wheat wire

Lime wire

Crimson wire

Khaki wire

Hot pink wire

Magenta wire

Olden wire

Plum wire

Olive wire

Cyan wire

Color Finder от Pantone (найдите любой цвет Pantone для вашего цветного электрического провода )

https://www. pantone.com/color-finder

Выше, пожалуйста, используйте средство поиска цвета от Pantone, с которым мы сотрудничаем для получения красивых цветов проводов. Pantone предлагает почти неограниченные варианты цветов для вашего провода, и мы можем работать с нашими друзьями в Pantone, чтобы разработать индивидуальный цвет провода для вашего проекта. Мы сделали это для таких компаний, как Facebook, Disney и Apple, для цветов проводов их центров обработки данных.

Цветовой код электрооборудования
Цветовой код электрического провода, Цветовой код электрического провода, цветовое кодирование провода,
цветовой код электрического провода, цветовой код провода, цветной электрический провод,

(Для Electrical Pro !)

(NEC) Электрические Цветовой код: В настоящее время (NEC) Национальный электротехнический кодекс США не содержит обязательного цветового кода для маркировки напряжения на проводах и кабелях. Кроме того, NEC не содержит требований к цветовому коду для незаземленных проводников , за исключением того, что 110.15 требует, чтобы провод высокого ответвления от 4-проводной системы, соединенной треугольником 120/240, обозначался оранжевым цветом. Заземляющие (нейтральные) проводники должны быть обозначены белым или серым цветом в соответствии с 200.6, а заземляющие (соединяющие) проводники оборудования должны быть неизолированы или иметь маркировку зеленого цвета или зеленого цвета с желтой полосой, если они изолированы в соответствии с 250.119.

Электрический отраслевой стандарт для цветов проводки для 208/120 В (A) черный провод, (B) красный провод, (C) синий провод и заземленный/нейтральный белый провод;

Электрический отраслевой стандарт для цветов проводки для 480/277 В (A) коричневый, (B) оранжевый, (C) желтый и заземленный/нейтрально-серый.

Производители проводов и кабелей могут маркировать внешнюю оболочку цветного электрического провода или кабеля, чтобы определить цвета проводников внутри кабеля в зависимости от количества проводников в кабеле. Например, цветной электрический провод тридцатипроводной многожильной ответвленной цепи может быть помечен всеми соответствующими цветами, в то время как двухпроводная ответвленная цепь может быть помечена синим и белым для 120 В или желтым и серым для 277 В.

Интересное видео Майка Холта на YouTube об использовании цветного электрического провода и параллельных цепях.
https://youtu.be/_VjZ5ySblewВидео не может быть загружено, так как отключен JavaScript: ответвления — многожильный 210.4, 2014NEC (53 мин; 05 сек) (https://youtu.be/_VjZ5ySblew)

Код цвета провода Таблица / Цветовой код электрического провода

Цветовые коды проводов используются для идентификации электрических проводников для двухточечной проводки и для принципиальных схем. Ассоциация инженеров по изолированным кабелям (ICEA) описывает цветовой код в Стандарте S-73-532 в Приложении E. Стандарт разбивает цветовой код на методы идентификации цепи. Наиболее распространенными методами окраски проводов являются Метод 1, 3 и 4. После выбора метода сборка цветных проводников должна соответствовать цветовой последовательности из таблиц, причем таблицы 1 и 2 являются наиболее распространенными.

Методы определения цвета цепи для цветных электрических проводов:
Метод 1 — Соединения цветных проводов
В этом методе цветных электрических проводов используется основной цвет изоляции и при необходимости используются индикаторы (полосатые провода) в соответствии с таблицей 1 или 2. Основные цвета могут быть получены с помощью подходящих цветных покрытий, нанесенных на поверхность изоляции или оболочки, или с помощью окрашенного состава изоляции или оболочки. Трассеры должны представлять собой цветные полосы или полосы, нанесенные на поверхность изоляции или оболочки таким образом, чтобы обеспечить четкое кодирование цепей по всей длине каждого провода. Трассировки могут быть непрерывными или прерывистыми линиями, такими как ряд точек или штрихов, и должны наноситься продольно, кольцеобразно, по спирали или в виде других отличительных рисунков.

Национальный электротехнический кодекс (NEC)

NEC указывает, что проводники, окрашенные в белый цвет , , должны использоваться только в качестве заземляющих проводников, а проводники, окрашенные в зеленый или зелено-желтый цвет, должны использоваться только в качестве заземляющих проводников и не должны быть ни белыми, ни зелеными. использоваться любым способом на незаземленных проводниках. В таблицах 2 приведены последовательности цветов, не включающие белые или зеленые проводники. Если в кабеле используются заземляющие или заземляющие проводники, или оба, они должны быть окрашены в белый или зеленый цвет соответственно и вставлены в качестве второго или третьего или обоих назначенных проводников только в первой последовательности идентификации цепи. Там, где требуются эти цветные электрические провода, они должны быть указаны.
Из комментариев к видео Майка Холта о параллельных цепях и нашего обсуждения цветных электрических проводов, электрического цветового кода. Майк — настоящий знаток NEC и правил электротехники! Вы можете присоединиться к этому обсуждению в комментариях к видео на YouTube выше!
Метод 3 – Нейтральные или одноцветные соединения с нанесением на поверхность цифр и обозначений цветов или только обозначений цветов

В этом методе цветных электрических проводов используется одноцветная изоляция с напечатанными номерами проводников и обозначениями цветов или только обозначениями цветов в соответствии с Таблица 1 или 2. Эти комбинации цветных электрических проводов должны повторяться в регулярной последовательности по мере необходимости.

Например, используя таблицу 2 для кабеля с 3 проводниками:

1 -Black или Черный провод

2 -Красный или Красный проволока

3 -синий или Blue Wire
119 40004
3 -синий или Blue Wire
1119
3 -синий или Blue Wire
1119
3 -синий или Blue Wire
11

Метод 4 – Нейтральные или одноцветные соединения с напечатанными на поверхности цифрами (только кабель управления)

В этом методе используется одноцветная изоляция электрических проводов, при этом каждый провод нумеруется последовательно, начиная с номера.

СТАНДАРТНЫЕ ЦВЕТОВЫЕ КОДЫ ДЛЯ ЭЛЕКТРОПРОВОДОВ

Парный цветовой код ICEA для цветных электрических проводов
999 999999999999 974 999999999999999999999999999999999999998

Pair Number Leg 1 Color Leg 1 Tracer Leg 2 Color

1 Black – Белый

2 Red – White

3 Green – White

4 Orange – White

5 Blue – White

6 White Black White

7 Red Black White

8 Green Black White

9 Orange Black White

10 Blue Black White

11 Black White White

12 RED White White

13 Green Белый White

14 . 0474 Blue White White

15 Black Red White

16 White Red White

17 Orange Red White

18 Blue RED White

19 RED GREEN WHILE
GREEN WHILE
.0088 Orange Green White

21 Black — White

.
80069

Провод. No. Base Color 1st Tracer Color 2nd Tracer Color

1 Black – –

2 White – –

3 Red – –

4 Green – –

5 Orange — —

. 0088 Black –

9 Green Black –

10 Orange Black –

11 Blue Black –

12 Black White –

13 Red White –

14 Green White –

15 Blue White –

16 Black Red –

17 White Red –

18 Orange Red –

19 Blue Red –

20 Red Green –

21 Orange Green –

22 Black White Red

23 White Black Red

24 Red Black White

25 Green Black White

26 Orange Black White

27 Blue Black White

28 Black Red Green

29 White Red Green

30 Red Black Green

31 Green Black Orange

32 Orange Black Green

33 Blue White Orange

34 Black White Orange

35 White Red Orange

36 Orange White Blue

37 White Red Blue

38 Black White Green

39 White Black Green

40 Red White Green

41 Green White Blue

42 Orange Red Green

43 Blue Red Green

44 Black White Blue

45 White Black Blue

46 Red White Blue

47 Green Orange Red

48 Orange Red Blue

49 Blue Red Orange

50 Black Orange Red

51 White Black Orange

52 Red Orange Black

53 Green Red Синий

54 Оранжевый Черный Синий

55 Синий Оранжевый Черный 56 Black Orange Green

57 White Orange Green

58 Red Orange Green

59 Green Черный Синий

60 Оранжевый Зеленый Синий

90 Таблица кодов цветов NEMA/KA-2 для каждого метода 2
908 Коричневый
8

Провод. No. Base Color Tracer Color

1 Black –

2 Red –

3 Blue –

4 Оранжевый –

5 Желтый –

6
7 Red Black

8 Blue Black

9 Orange Black

10 Yellow Black

11 Brown Black

12 Black Red

13 Blue Red

14 Orange Red

15 Yellow Red

16 Brown Red

17 Black Blue

18 Red Blue

19 Orange Blue

20 Yellow Blue

21 Brown Blue

22 Black Orange

23 Red Orange

24 Blue Orange

25 Yellow Orange

26 Браун Оранжевый

27 Черный Желтый

28 Красный Желтый

99 299 998 Желтый

9999 9999 . 0088 Blue Yellow

30 Orange Yellow

31 Brown Yellow

32 Black Brown

33 Red Brown

34 Blue Brown

35 Orange Brown

36 Yellow Коричневый

Код цвета для шнуров SO (цвета переносных силовых кабелей)

Tracer Color (цвет полос для проводов с полосками)

Провод. No. Color Tracer Color

1 Black –

2 White –

3 Green –
4 Red –

5 Orange –

6 Blue –

7 White Black

8 Red Black

9 Green Black

10 Orange Black

11 Blue Black

12 Black White

13 Red White

14 Green White

15 Blue White

16 Black Red

17 White Red

18 Orange Red

19 Blue RED

20 RED GREEN

21 Orange GREEN

14 GREEN 9 0101010101010119. .

ТАБЛИЦА ЦВЕТОВ МНОГОЖИЛЬНОГО КАБЕЛЯ
9 9008 9008 9008 9008 9008 9008 9008 8 9008 9008 9008 9008 9008 8 8 9008 9008
4 .0474 – 8 9748488 97484884884884884884884889488

No. Base Color 1st Stripe 2nd Stripe 3rd Stripe

1- Black – – –

2- Red – – –

3- White – – –

4- Green – – –

5- Orange – – –

6- Blue – – –

7- Brown – – –

8- Yellow – – –

9- Violet – – –

10- Gray – – –

11- Pink – – –

12- Tan – – –

13- Red Green – –

14- Red Yellow – –

15- Red Black – –

16- White Black – –

17- White Red – –

18- White Green – –

19- White Yellow – –

20- White Blue – –

21- White Brown – –

22- White Orange – –

23- White Gray – –

24- White Violet — —

. 0088

27- White Black Yellow –

28- White Black Blue –

29- White Black Браун —

30- Белый Черный Оранж —

31-

31-

32- White Black Violet –

33- White Black Black –

34- White Red Black –

35- White Red Red –

36- White Red Green –

37- White Red Blue –

38- White Red Brown –

39- White Red Violet –

40- White Green Black –

41- White Green Red –

42- White Green Green –

43- White Green Blue –

44- White Green Brown –

45- White Green Violet –

46- White Blue Black –

47- White Blue Red –

48- White Blue Green –

49- White Blue Blue –

50- White Blue Brown –

51- White Blue Violet –

52- White Brown Black –

53- White Brown Red –

54- White Brown Green –

55- White Brown Blue –

56- White Brown Brown –

57- White Brown Violet –

58- White Violet Red –

59- White Violet Green –

60- White Violet Blue –

61- White Black Red Green

62- White Black Red Yellow

63- White Black Red Blue

64- White Black Red Brown

65- White Black Red Orange

66- White Black Red Gray

67- White Black Red Violet

68- White Black Green Yellow

69- White Black Green Blue

70- White Black Green Brown
71- White Black Green Orange

72- White Black Green Gray

73- White Black Green Violet

74- White Black Yellow Blue

75- White Black Yellow Brown

76- White Black Yellow Orange

77- White Black Yellow Gray

78- White Black Yellow Violet

79- White Black Blue Brown

80- White Black Blue Orange

81- White Black Blue Gray

82- White Black Blue Violet

83- White Black Brown Orange

84- White Black Brown Gray

85- White Black Brown Violet

86- White Black Orange Gray

87- White Black Orange Violet

88- White Black Grey Violet

89- White Red White RED . 0088

90- White Red Black Yellow

91- White Red Black Blue

92- White Red Black Brown

93- White Red Black Orange

94- White Red Black Gray

95- White Red Black Violet

96- White Red Green Yellow

97- White Red Green Blue

98- White Red Green Brown

99- White Red Green Orange

100- White RED GREEN GREY

988 .
4 Красный

Тип Материал Цветовой код Эктика

ЭЛЕКТО0093 Negative Wire Positive Wire Negative Wire Extension Grade

JX J Iron Constantan White Red Черный Коричневый

KX K Хромель Алюмель Желтый Красный Желтый0088 Brown

TX T Copper Constantan Blue Red Blue Brown

EX E Chromel Constantan Purple Red Фиолетовый Коричневый

RX, SX — Медь Медный сплав #11 Черный 8 Н/Д

МНОГОЖИЛЬНЫЙ КАБЕЛЬ МНОГОПАРНЫЕ ЦВЕТОВЫЕ КОДЫ
9047EL с RED 9047EL с RED 9047EN 900 8 9008 8 9008 8 9008 8 9008 8 9008 948 9008 9008 9008 9008 9008 9008 9008 9008 49494.49947. Зеленый 88888888888888888 8888 888848888 8888888 88884484484844848484840474 Белый в паре с коричневым
4 Фиолетовый в паре с оранжевым 9008 474 35-

Пара № Цветовая комбинация

1- Черные пары с Red

2-

2-

2-

4- Черный в сочетании с синим

5- Black paired with Brown

6- Black paired with Yellow

7- Black paired with Orange

8- Red paired with Green

9- Red в паре с белым

10- красный в паре с синим

11- красный в паре с желтым

18 в паре с коричневым 80089
13- Red paired with Orange

14- Green paired with Blue

15- Green paired with White

16- Green paired with Brown

17- Зеленый в паре с Orange

18- Зеленый в паре с желтым

19- Белый пары с синим

4474

21- Белый пары с оранжевым

22- Белый пары с желтым

23- 8

23- 88

23- 478. в паре с оранжевым

25- синий в паре с желтым

26- коричневый в паре с оранжевым

27- в паре с желтым0088

28- Purple paired with Red

29- Purple paired with White

30- Purple paired with Green

31- Purple paired with Blue

32- Фиолетовый в паре с коричневым

33- Фиолетовый в паре с желтым

34-

Purple в паре со Slate

36- Purple в паре с черным

37- SLAT — Slate paired with Green

40- Slate paired with Blue

41- Slate paired with Brown

42- Slate paired with Yellow

43- Slate paired with Orange

44- Slate paired with Black

45- White/Black paired with Red

46- White/Black paired с зеленым

47- белый/черный в паре с синим

48- белый/черный в паре с коричневым

48- 904 в паре с 7 белым/черным 70088

50- White/Black paired with Orange

51- White/Black paired with Purple

Green White Black Wires

Зеленый провод: Зеленый электрический провод имеет цветовую маркировку, соответствующую цвету заземляющего провода . Этот провод заземляет электрическую цепь. Зеленый цвет заземляющего провода обеспечивает безопасность и помогает защитить вашу систему! зеленый белый черный провод

Белый провод: Белый электрический провод — это ваш нейтральный провод . Белый нейтральный провод часто называют «общим проводом» и часто путают с заземляющим проводом. На самом деле они служат совершенно разным целям. Именно белые электрические нейтральные провода несут электрические токи обратно к источнику питания. Нейтраль помогает системам лучше контролировать и регулировать электрическое напряжение. Общая цель белого заземляющего провода — служить верным путем к обратная энергия . В Национальном электротехническом кодексе США NEC (как для переменного, так и для постоянного тока) указано, что заземленный нейтральный проводник вашей энергосистемы окрашен в белый или серый цвет. зеленый белый черный провод

черный провод: Это сила, детка! Черный электрический провод используется для передачи мощности во всех цепях электрической системы. Цель черного провода не в качестве земли или нейтрали. Черный электрический провод является наиболее часто используемым цветом для электрических систем по всей стране. Помните, черные провода ГОРЯЧИЕ! зеленый белый черный провода

красный белый черный провода

Красный провод: Ваш красный электрический провод с цветовой маркировкой представляет собой цветовую систему для вторичного горячего провода или силового провода в ваших 220-вольтовых цепях. Электрические провода красного цвета были в соединительных системах и выключателях. Поскольку красный провод является вторичным проводом питания, вы можете соединить красный и черный провода взаимозаменяемо. Красный провод совместим с черным проводом, черный провод совместим с красным проводом. красный белый черный провод

Белый провод: Белый электрический провод — это ваш нейтральный провод . Белый нейтральный провод часто называют «общим проводом» и часто путают с заземляющим проводом. На самом деле они служат совершенно разным целям. Именно белые электрические нейтральные провода несут электрические токи обратно к источнику питания. Нейтраль помогает системам лучше контролировать и регулировать электрическое напряжение. Общая цель белого заземляющего провода — служить верным путем к обратная энергия . В Национальном электротехническом кодексе США NEC (как для переменного, так и для постоянного тока) указано, что заземленный нейтральный проводник вашей энергосистемы окрашен в белый или серый цвет. красный белый черный провод

черный провод: Это сила, детка! Черный электрический провод используется для передачи мощности во всех цепях электрической системы. Цель черного провода не в качестве земли или нейтрали. Черный электрический провод является наиболее часто используемым цветом для электрических систем по всей стране. Помните, черные провода ГОРЯЧИЕ! красный белый черный провода

Цвета проводов переменного тока и цвета кабелей с металлической оболочкой MC

СИСТЕМЫ ПЕРЕМЕННОГО ТОКА НИЗКОГО НАПРЯЖЕНИЯ: Цвета проводов переменного тока 120/208/240 В

Эти цвета проводов MC и переменного тока широко распространены в электрических системах переменного тока, которые являются стандартными в жилых и коммерческих зданиях. Цветные электрические провода означают: Они относятся к цветам низкого напряжения.

Фаза 1 – Черный

Фаза 2 – Красный

Фаза 3 – Синий

Нейтральный — белый

Заземление — зеленый, зеленый с желтой полосой или оголенный провод / луженый медный провод

СИСТЕМЫ ВН переменного тока: Цвета проводов переменного тока 277/480 В
для электрических систем, которые гораздо чаще используются в тяжелых промышленных двигателях и электрооборудовании. Цветные электрические провода означают: Мы называем эти цвета BOY или цвета высокого напряжения.

Фаза 1 – Коричневый

Фаза 2 — оранжевый

Фаза 3 — желтый

Нейтраль — серый

Заземление — зеленый, зеленый с желтой полосой или медный провод без покрытия / луженый медный провод

Цвета проводов термостата Цвета проводов термостата, цветной электрический провод, цветовой код электрического провода, цвета проводов,

Общие цветовые коды проводки клемм термостата, значения цветных электрических проводов TSTAT,

Базовые цветовые коды проводов термостата

Thermostat Wire Colors Terminal Use Color wire Details

Green Wire G Fan control Switches on AHU вентилятор

Красный Провод R 24 В переменного тока Питание от трансформатора

Black Wire C 24VAC Other colors are also used here

Yellow Wire Y Cooling A/C unit if present – к реле компрессора.

Белый Провод W Огрев Обогрев

AUTO -Electrical Electrical Electrical Electrical Wring Wiring Wire Clore).

ЦВЕТА ПРОВОДОВ LUCAS, ОПИСАННЫЕ ROLLS-ROYCE
Цвета автомобильных проводов, цветные электрические провода и многое другое…

Компания 1XTechnologies предлагает вам удивительный выбор цветов автомобильных проводов и кабелей для использования в различных приложениях и системах. .
Цветная электропроводка также доступна с различными калибрами, проводниками, типами, цветами и номинальными наружными диаметрами, такими как 500 MCM, 750 MCM, 1000 MCM, 1500 MCM, 2000 MCM и 2500 MCM. Наш автомобильный электрический провод поставляется в больших количествах по запросу по сниженным оптовым ценам. Не забывайте о настраиваемых цветах и настраиваемых полосах трассировщика для легкой идентификации. Звоните 1. 888.651.9990, чтобы узнать цену на цветной электрический провод!

Цвет провода шагового двигателя и пары катушек

Дом

Duet Wifi

Цвет провода шагового двигателя и пары катушек
Порядок подключения шагового двигателя и порядок цветов парных катушек
Цветовая маркировка проводов шагового двигателя

Чтобы правильно подключить любой шаговый двигатель, нам нужно определить, какие провода являются «парами» или подключены к концам каждой катушки. Обычно их называют катушкой «А» и катушкой «В». Точный порядок пар черных/зеленых или зеленых/черных булавок не имеет значения, но важно, чтобы пары были вместе слева, а красные/синие друг с другом справа.

Чтобы двигатель двигался правильно и в правильном направлении, шаговые двигатели должны быть правильно подключены. Имеет значение, какая катушка какая и какова полярность катушек. Хотя универсального стандарта для цветовой маркировки шаговых двигателей не существует, многие производители шаговых двигателей соблюдают порядок проводов шаговых двигателей с парами катушек двигателя

Черный/зеленый — катушка двигателя

Красный/синий — катушка двигателя

Хотя цветам проводов нельзя доверять, порядок проводов обычно следующий:

Wiring Option 1

1A – green

1B – black

2A – blue

2B – red

Wiring Option 2

A + black

A – green

B + красный

B – синий

Иногда вариант

A + черный (красный)

A – зеленый (зеленый)

B + красный (желтый)

B – синий (синий)
90 провода «пары» или подключены к концам каждой катушки. Пары проводов двигателя известны как катушка «А» и катушка «В». Точный порядок пар не имеет значения. Важно только держать пары вместе

Слева

Красный/Синий с каждым остальным

Справа

Black/Green с другими

Кодификация кодового мотора. и проводка двигателя не позволяет двигателю двигаться, игнорируйте цвета проводов и вместо этого смотрите на положение проводов. Используйте мультиметр, чтобы проверить, есть ли непрерывность в проводке шагового двигателя — оба двигателя вели себя одинаково: было нулевое сопротивление между синим и красным, нулевое сопротивление зеленым и черным.

Вот два способа соединения проводов шагового двигателя с фазами:

С помощью мультиметра проверьте сопротивление. Между двумя проводами, относящимися к одной фазе, должно быть сопротивление в несколько Ом, а между проводами, принадлежащими разным фазам, не должно быть непрерывности.

Когда провода двигателя ни к чему не подключены, проверните вал двигателя. Замкните два провода вместе, затем снова поверните вал. Если крутить намного труднее, чем раньше, эти два провода относятся к одной и той же фазе. В противном случае попробуйте еще раз с другой парой проводов, закороченных вместе.

Используйте мультиметр, чтобы правильно подобрать катушки и провода. Ом проверить шаговые двигатели. Пара проводов должна иметь небольшое сопротивление. Если значения сопротивления правильные. Двигатели XYZ рассчитаны на 4,2 В, 1,5 А, 2,8 Ом +/-10%. Двигатель экструдера рассчитан на 2,6 В, 1 А, 2,6 Ом +/- 10%.

Проверить сопротивление. Между двумя проводами, относящимися к одной фазе, должно быть сопротивление в несколько Ом, а между проводами, принадлежащими разным фазам, не должно быть непрерывности.

При НЕ подключенных проводах двигателя проверните вал двигателя. Замкните два провода вместе, затем снова поверните вал. Если крутить намного труднее, чем раньше, эти два провода относятся к одной и той же фазе. В противном случае попробуйте еще раз с другой парой проводов, закороченных вместе.

Биполярные двигатели

Биполярные двигатели имеют две отдельные катушки:

Красный/зеленый — одна катушка

Синий/желтый — вторая катушка.

Используйте мультиметр, чтобы правильно подобрать катушки и провода. Ом проверить шаговые двигатели. Пара проводов должна иметь небольшое сопротивление. Если значения сопротивления правильные. Двигатели XYZ рассчитаны на 4,2 В, 1,5 А, 2,8 Ом +/-10%. Двигатель экструдера рассчитан на 2,6 В, 1 А, 2,6 Ом +/- 10%.

Как рассчитать сечение и длину провода для 3D-принтера? Большинство 3D-принтеров используют либо 12 В, либо…

Продолжайте читать

Шейна Хупера

Продолжайте читать

Шейна Хупера

Шаговый двигатель какого размера следует использовать? В то время как размер шагового двигателя — это просто площадь, это…

Продолжайте читать

Шейна Хупера

Как подключить материнскую плату Duet 3 6HC Duet 3 — отличная плата для вашего 3D-принтера, но…

Продолжайте читать

Шейна Хупера

Хотя Duet 3 не заменит Duet 2 в ближайшее время, это гораздо более профессиональная электронная плата, которая…

Продолжайте читать

Шейна Хупера

Конфигурация проводки и прошивки платы расширения DuetWifi

Продолжайте читать

Шейна Хупера

С таким количеством доступных комплектов для 3D-принтеров и планов сборки с открытым исходным кодом может быть непросто выбрать…

Продолжайте читать

Шейна Хупера

SolidCore CoreXY Выравнивание платформы по оси Z Недавно мы начали работу над системой выравнивания и крепления платформы для 3D-принтера SolidCore. В…

Продолжайте читать

Шейна Хупера

Хотя эта статья еще не завершена, я продолжаю исследовать кинематический монтаж и математические расчеты…

Продолжайте читать

Шейн Хупер
Объяснение кинематики
CoreXY? Механическое устройство кинематики corexy включает в себя уникальное движение двигателя, при котором двигатель перемещается по осям X или Y…

Продолжайте читать

Шейна Хупера

Продолжайте читать

Шейна Хупера

Модульная
Масштабируемая
Линейные направляющие
Сбалансированная каретка
Корпус
В спецификации используются наиболее доступные детали
Полностью металлические детали или 3D-печать
Ось Z: независимая приводная или общая прокладка ремня

Продолжайте читать

Шейна Хупера
Спецификации профиля рамы
Размер 2020 или 20 мм x 20 мм Тип рамы с Т-образным пазом Список деталей Количество деталей Описание Источник Документация…

Продолжайте читать

Шейна Хупера

Траектория инструмента CAD/CAM — это запрограммированная ЧПУ траектория, по которой инструмент удаляет металл с заготовки. Там…

Продолжайте читать

Шейна Хупера

Итак, вы ищете файлы для загрузки САПР… Что ж, E3D наконец выпустила файлы. Вы можете найти файлы…

Продолжайте читать

Шейна Хупера

Система движения CoreXY — хорошее решение, если вы хотите печатать быстрее. Кинематика 3д принтера стала…

Продолжайте читать

Шейна Хупера

В последнем обновлении конструкции используются три шаговых двигателя оси Z. При таком расположении ремень ведет к приводу шагового двигателя…

Продолжайте читать

Шейна Хупера

Аддитивное производство или быстрое прототипирование AM продолжают совершенствовать производство 3D-печати и предлагают решения для производителей с приложениями в…

Продолжайте читать

Шейна Хупера

Несмотря на то, что существует множество соглашений о 3D-печати и аддитивном производстве, нет ничего лучше, чем Rapid Event. РАПИД +…

Продолжайте читать

Шейна Хупера

Maker Faire — это интересное собрание создателей и творческих людей, которые любят учиться и любят делиться тем, что они…

Продолжайте читать

Шейна Хупера

Midwest Reprap Festival 2019 был больше, чем годом ранее. Было так много людей, пришедших и выставивших свои работы. Площадка была битком набита самыми крутыми 3D-принтерами, которые вы когда-либо видели.

Продолжайте читать

Шейна Хупера

Хотя эта страница будет использоваться для документирования и сбора ресурсов для реализации устройства смены инструмента на принтере SolidCore, мы…

Продолжайте читать

Шейна Хупера

CoreXY Масштабируемость Масштабируемость принтера core-xy может стать проблемой, когда речь идет о проектировании и реализации аппаратного обеспечения. …

Продолжайте читать

Шейна Хупера

WorkHorse — это крупномасштабная машинная платформа для 3D-печати.

Продолжайте читать

Шейна Хупера

Линейные рельсы лучше? Линейные рельсы обеспечивают высокую степень точности и стабильности по сравнению с круглыми стержнями с линейными…

Продолжайте читать

Шейна Хупера

Цветовая маркировка проводов шагового двигателя Чтобы правильно подключить любой шаговый двигатель, нам нужно определить, какой…

Продолжайте читать

Шейна Хупера

См. магазин запчастей для 3D-принтеров

Нравится:

Нравится Загрузка…

WAZIPOINT

Стандартный цветовой код для электрического силового кабеля и проводки

Основной цветовой код для электрического кабеля и силового кабеля

Международный Стандарт IEC 60446 разработал основные принципы и принципы безопасности для человеко-машинного интерфейса путем маркировки и идентификации электрических кабелей и проводки.

Идентификация клемм оборудования, проводника клеммы и проводники определяют основные принципы безопасности для идентификации электрических проводники по цветам или цифрам, например, при распределении электроэнергии проводка.

Основной цветовой код кабеля питания

Силовая кабельная система состоит из фаз, нейтрали и заземление. Чтобы обеспечить уникальную безопасную и простую систему идентификации, цветовой код система используется на международном уровне.

Различный регион или страна к стране цветовой код может различаться, но основной принцип аналогичен. Основной цвет для фазы равен/или Читать, Желтый, Синий; Нейтральный — это/или черный, синий, серебристый; Заземление/или Зеленый, Зелено-желтая полоска.

На протекание тока никак не влияет, но облегчает и безопаснее для экипажа.

Основной цветовой код бытовой и промышленной проводки

Электрические провода имеют стандартную цветовую кодировку, поэтому каждый провод используется или идентифицируется для идентификации того, что находится в цепи. Провода в Индии в режиме RGB это Red (Красный) — Green (Зеленый) — Black (Черный). Здесь функция и важность каждого провода RGB различны.

Красный – Красный цвет является символом провода (фазы) в электрической цепи. Этот провод является проводом под напряжением, который не может быть подключен ни к какому другому красному или черному проводу. Красный провод используется в некоторых типах ножек выключателя. Нога переключателя — это провод, идущий от клеммы под переключателем, который нагревается при включении переключателя. Это нога, которая отключает нагрузку.

Черный — Черный провод является нейтральным проводом электрической цепи. Этот нейтральный провод подключается к нулевой шине внутри электрического щита. Шина представляет собой проводящий металлический стержень, который притягивает электрический ток с целью его распределения. Черный провод можно подключать только к черному проводу, а не к любому цветному проводу. Этот провод заземления или нейтральный провод не является нейтральным из-за его нейтральности. В основном он принимает несбалансированную нагрузку, т.е. для обратного тока. Этот обратный ток не используется и подается на электрический щит/щит.

Зеленый — Зеленый провод заземляет электрическую цепь. Зеленый провод можно подключить только к зеленому проводу, ни к какому другому проводу. Обычно заземление не для проволочных светильников и вентиляторов. Зеленые провода в основном используются для розеток, таких как сеть переменного тока, гейзер, телевизор, микроволновая печь и т. Д. Обычно выключатель имеет только 2 провода, нейтральный и фазный.

Цветовые коды проводов США

В Соединенных Штатах обычно используется проводка кабеля питания с цветовым кодом , как показано ниже:

ДЛЯ 120/208/240 Вольт переменного тока ЦВЕТА ПРОВОДОВ или кабелей

Эти системы распространены в домашних и офисных условиях.

Фаза 1 — черный;

Фаза 2 — красный;

Фаза 3 — Синий;

Нейтральный — белый; &

Заземление — зеленый, зеленый с желтой полосой или оголенный провод.

Для 277/480 В переменного тока ЦВЕТА ПРОВОДОВ
Эти высоковольтные системы являются общими для промышленных двигателей и оборудования.

Фаза 1 — Коричневый;

Фаза 2 — оранжевый;

Фаза 3 — желтый;

Нейтральный — серый; &

Заземление — зеленый, зеленый с желтой полосой или оголенный провод.

Для ЦВЕТА ПРОВОДОВ ПИТАНИЯ ПОСТОЯННОГО ТОКА
Солнечные батареи и многие аккумуляторные системы используют энергию постоянного тока, а не переменного тока (переменного тока).

Положительный (без заземления) — красный;

Негатив (незаземленный) — черный; &

Земля — белая или серая.

КАНАДСКИЕ ЦВЕТОВЫЕ КОДЫ ДЛЯ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА

В Канаде для электрических проводов и электропроводки используется другой цветовой код в соответствии с Канадским электротехническим кодексом (CEC). Цветовой код для силовой проводки переменного тока аналогичен коду, используемому в США, например:

Фаза 1 — красный;

Фаза 2 — черный;

Фаза 3 — Синий;

Нейтральный — белый; &

Земля — зеленый с желтой полосой.

ЕВРОПЕЙСКИЕ (IEC) ЦВЕТОВЫЕ КОДЫ ПРОВОДОВ

Спонсор:

В большинстве европейских стран используется провод или цветовой код проводки , установленный Международной электротехнической комиссией (МЭК), который опубликован как IEC 60446 и IEC 60445 в 2010 году для ответвленных цепей переменного тока. Европейский цветовой код проводки выглядит следующим образом:

Фаза 1 — коричневый;

Фаза 2 — черный;

Фаза 3 — Серый;

Нейтральный — синий; &

Земля — зеленый с желтой полосой.

На самом деле цветовые коды , используемые для проводов или электропроводки, могут различаться. В некоторых странах они использовали цветовой код в соответствии с указанным местным законодательством; некоторые страны следуют международному цветовому коду . Пользователю просто нужно знать местную практику, чтобы обеспечить электрическую безопасность и правильную проводку.

Новое сообщение Старый пост Главная

Подписаться на: Опубликовать комментарии (Atom)

Вам могут понравиться следующие страницы

ЧТО ТАКОЕ PCD (ДИАМЕТР КРУГА ДЕЛА)?

Как рассчитать PCD (диаметр делительной окружности)? PCD — это краткая форма диаметра делительной окружности; Диаметр делительной окружности (PCD…

Как рассчитать номинал предохранителя для электроприборов?

Предохранители с различными номиналами Руководство по расчету номиналов предохранителей Функция предохранителя заключается в разрыве цепи при достижении порогового значения тока…

Таблица выбора размеров медных и алюминиевых шин

Что такое Шинопровод? Шина — это общий коллектор, где один или несколько источников потребляют мощность одновременно, а также один или несколько источников могут потреблять мощность одновременно. ..

Что такое кольцевая цепь и радиальная цепь?

Что такое радиальная и кольцевая цепи? Подумайте о простом круге, который имеет радиус и периферию. Электрическая цепь в вашей системе электропроводки…

В чем разница между DOL и пускателем звезда-треугольник?

Зачем использовать прямой пуск (DOL) и пускатель звезда-треугольник? DOL означает, что двигатель подключен непосредственно к сети с помощью одного контактора без размы…

Схема пускателя звезда-треугольник и принцип его работы

Рис. Схема подключения трехфазного двигателя с пускателем звезда-треугольник. Что такое стартер звезда-треугольник для запуска двигателя? Старт звезда-треугольник…

Что такое первичный двигатель для электрического генератора?

Первичный двигатель Fig-Prime для электрического генератора Первичный двигатель, который постоянно вращает вал электрического генератора для выработки электрической энергии.
