Последовательное подключение. Последовательное и параллельное подключение аккумуляторов: особенности, преимущества и недостатки

Как правильно подключить аккумуляторы последовательно и параллельно. Какие преимущества и недостатки у каждого способа подключения. Какой способ подключения аккумуляторов лучше выбрать для разных целей. На что обратить внимание при последовательном и параллельном соединении АКБ.

Основные способы подключения аккумуляторов

При использовании нескольких аккумуляторных батарей существует два основных способа их соединения:

• Последовательное подключение
• Параллельное подключение

Каждый из этих способов имеет свои особенности, преимущества и недостатки. Рассмотрим подробнее, чем отличаются последовательное и параллельное подключение аккумуляторов.

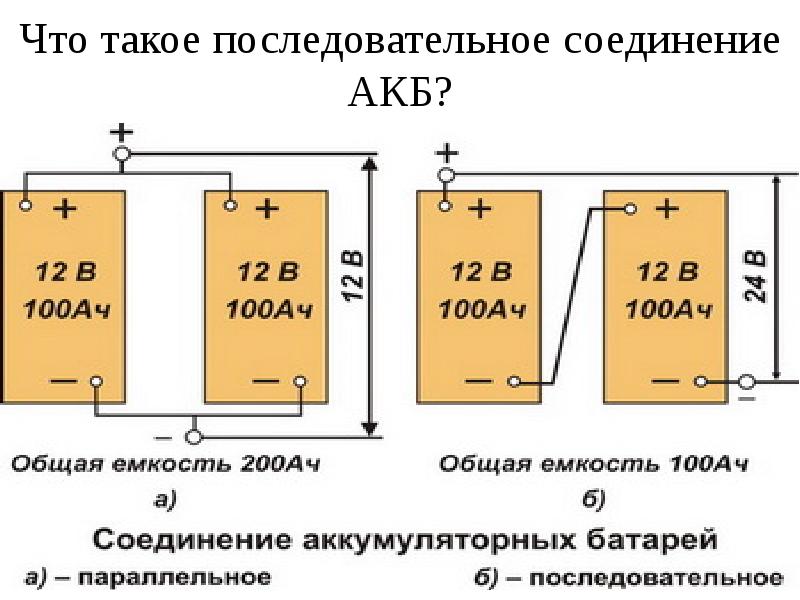

Последовательное подключение аккумуляторов

При последовательном соединении аккумуляторы подключаются друг за другом — положительный контакт одной батареи соединяется с отрицательным контактом следующей. Результат такого подключения:

• Напряжение батарей суммируется
• Емкость остается неизменной

Например, при последовательном соединении двух 12-вольтовых аккумуляторов емкостью 100 Ач получим батарею с напряжением 24В и емкостью 100 Ач.

Преимущества последовательного подключения:

• Позволяет получить более высокое напряжение
• Уменьшаются потери в проводах при передаче энергии на большие расстояния
• Подходит для питания мощных потребителей

Недостатки последовательного соединения:

• Выход из строя одного аккумулятора приводит к отказу всей батареи
• Сложнее контролировать состояние отдельных элементов
• Требуется тщательный подбор аккумуляторов с одинаковыми характеристиками

Параллельное подключение аккумуляторов

При параллельном соединении положительные и отрицательные выводы аккумуляторов соединяются между собой. В результате:

• Напряжение остается неизменным
• Емкость батарей суммируется

То есть параллельное подключение двух 12-вольтовых аккумуляторов по 100 Ач даст батарею с напряжением 12В и емкостью 200 Ач.

Преимущества параллельного подключения:

• Увеличивается емкость и время автономной работы
• Повышается максимальный ток разряда
• Можно подключать и отключать отдельные аккумуляторы
• Упрощается обслуживание и контроль состояния батарей

Недостатки параллельного соединения:

• Необходимо использовать аккумуляторы с одинаковым напряжением
• Возможно неравномерное распределение нагрузки между элементами
• Требуются провода большего сечения

Выбор способа подключения аккумуляторов

Какой способ соединения АКБ выбрать, зависит от конкретной задачи:

• Для повышения напряжения используют последовательное подключение
• Для увеличения емкости применяют параллельное соединение
• В сложных системах часто комбинируют оба способа

При выборе схемы подключения нужно учитывать требования к напряжению, емкости, максимальному току и другие факторы.

Особенности последовательно-параллельного подключения

Для получения нужного напряжения и емкости часто используют комбинированное последовательно-параллельное соединение аккумуляторов. Такая схема объединяет преимущества обоих способов:

• Позволяет увеличить и напряжение, и емкость батареи
• Дает возможность гибко настраивать характеристики системы
• Повышает надежность за счет резервирования

Однако такая схема требует более сложного контроля и балансировки отдельных элементов.

Правила подключения аккумуляторов

Независимо от выбранного способа, при соединении аккумуляторов важно соблюдать следующие правила:

• Использовать батареи одного типа, емкости и производителя
• Предварительно проверять напряжение на всех элементах
• Применять провода достаточного сечения
• Обеспечивать надежный контакт в соединениях
• Использовать качественные предохранители

Соблюдение этих правил позволит обеспечить эффективную и безопасную работу аккумуляторной системы.

Контроль состояния аккумуляторов при разных способах подключения

Важным аспектом эксплуатации системы из нескольких аккумуляторов является контроль их состояния. При разных способах подключения нужно обращать внимание на следующие моменты:

При последовательном соединении:

• Регулярно проверять напряжение на каждом элементе
• Следить за равномерностью заряда всех батарей
• Использовать балансиры для выравнивания напряжения

При параллельном подключении:

• Контролировать ток через каждую ветвь
• Проверять состояние соединительных проводов
• Периодически проводить выравнивающий заряд

Регулярный контроль позволит своевременно выявить проблемы и продлить срок службы аккумуляторной системы.

Зарядка аккумуляторов при различных схемах подключения

Процесс зарядки аккумуляторов зависит от способа их соединения:

Зарядка при последовательном подключении:

• Требуется зарядное устройство с подходящим напряжением
• Важно контролировать напряжение на каждом элементе
• Рекомендуется использовать зарядные устройства с функцией балансировки

Зарядка при параллельном соединении:

• Можно использовать обычное зарядное устройство
• Ток зарядки должен соответствовать суммарной емкости батарей
• Нужно следить за равномерностью распределения зарядного тока

Правильная зарядка позволит максимально эффективно использовать емкость аккумуляторной системы и продлить срок ее службы.

Распространенные ошибки при подключении аккумуляторов

При соединении нескольких аккумуляторов часто допускаются следующие ошибки:

• Использование батарей разных типов или емкостей
• Неправильная полярность подключения
• Применение проводов недостаточного сечения
• Отсутствие предохранителей в цепи
• Несоблюдение требований к вентиляции

Эти ошибки могут привести к выходу из строя аккумуляторов, пожару или другим опасным ситуациям. Поэтому важно тщательно соблюдать правила подключения и эксплуатации аккумуляторных систем.

Последовательное и параллельное соединение

• Главная
• Блог
• Освещение в квартире
• Последовательное и параллельное соединение

Освещение в квартире

21.12.2021

Содержание

Рисунок 1 — Законы последовательного и параллельного соединения.

Итак, мы разобрались с законом Ома. Теперь освоим, что происходит с нагрузками при параллельном и последовательном соединении.

Если мы к одному источнику подключим несколько нагрузок последовательно друг другу, то напряжение разделится между ними, а ток через них потечет одинаковый, и равный потребляемому от источника. Такое подключение вы можете увидеть, например, в одном сегменте любой светодиодной ленты. Для примера, рассмотрим сегмент обычной ленты 3528:

Рисунок 2 — Лента 3528.

Здесь три светодиода и один резистор соединены последовательно, и 12 вольт, приходящиеся на этот сегмент, распределяются по 3,2В на каждый светодиод, а оставшиеся 2,4В приходятся на резистор. При этом ток через весь сегмент течет одинаковый, 20мА.

Рисунок 3 — Схема параллельного соединения.

Гораздо более распространенным является параллельное соединение нагрузок. Например, розетка-тройник, люстра с восемью рожками, две фары в автомобиле, сотни светильников на потолке торгового центра – все это параллельные соединения. Да и та же самая светодиодная лента состоит из множества параллельно соединенных друг с другом сегментов. При параллельном соединении, общий ток, потребляемый от источника, делится между параллельными нагрузками, а напряжение будет для всех одинаковым и равным напряжению источника.

1. У вас есть две параллельно соединенные лампочки на 12В, какое напряжение нужно для их питания? А если лампочки соединены последовательно?
2. Какое сопротивление получится, если соединить параллельно два резистора на 100Ом? А если последовательно?



Еще почитать по теме

10.26.2022

Наша компания участвует в выставке Art Dom 2022

Новости

06.03.2022

Светодиодные модули. Устройство. Виды модулей. Монтаж и подключение

Освещение в квартире

06.03.2022

ТОП 6 идей по использованию светодиодной ленты SWG в интерьере

Освещение в квартире

06.03.2022

220В лента, особенности подключения и монтажа

Освещение в квартире

06.03.2022

Освещение для большого офиса в центре Москвы: подбор и особенности

Освещение в квартире

06.03.2022

НЕСКУЧНОЕ ОСВЕЩЕНИЕ ЗАГОРОДНОГО ДОМА

Освещение в квартире

06. 03.2022

ОСВЕЩЕНИЕ ФИТНЕС ЦЕНТРА

Освещение в квартире

06.02.2022

Почему нет бина на RGB ленте?

Освещение в квартире

04.29.2022

Сколько светильников нужно в офис, размеры которого заставляют сотрудников ездить на самокатах?

Вопрос-ответ

04.29.2022

Традиционные источники света (лампы). Их питание и диммирование

Освещение в квартире

04.28.2022

Слои освещения на примере кухонной зоны

Освещение в квартире

04.27.2022

Блоки питания. Требования по безопасности, особенности подключения и монтажа

Освещение в квартире

• Спасибо,
  ваша заявка принята!

• Подписаться на рассылку

  Ваш e-mail*

  Согласен на обработку персональных данных

  Спасибо,
  за подписку!

Последовательное и параллельное подключение розеток

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Содержание статьи:

• Способы подключения розеток
• Особенности монтажа шлейфового подключения
  • Монтаж с использованием соединителей
  • Установка дополнительной распределительной коробки
• Специфика параллельного подключения
• Выводы и полезное видео по теме

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Галерея изображений

Фото из

Кухня — помещение, в котором используются электроприборы, подключаемые как к отдельным, так и к общим силовым линиям

Электрооборудованием, различающимся по мощности, оснащаются ванные комнаты и совмещенные санузлы

Если в последовательно подключенную цепь розеток подключить мощный прибор совместно с другими, электропроводка и розетка перегорит

Маломощные потребители запитываются от силовых точек, подключенных последовательно, один за другим, т.е. по схеме шлейфом

Для работы фена, электрической зубной щетки, электробритвы, машинки для стрижки волос силовые точки устраивают по шлейфовой схеме

Стиральную машину, гидромассажную систему ванны джакузи, электронную крышку биде и т. д. запитывают от отдельной силовой линии, проложенной параллельно

Аналогичная схема действует при установке розеток на кухне. Параллельную проводку сооружают для холодильников, СВЧ, мощных кофемашин

Электрические чайники, тостеры, миксеры, кофемолки, хлебопечки работают от розеток, подключенных последовательно — шлейфом

Кухня — место установки мощных потребителей

Электрооборудование в ванных и санузлах

Перегорание розетки от превышения нагрузки

Подключение розеток шлейфом

Фен как прибор для питания от шлейфовой розетки

Отдельная силовая линия для стиральной машины

Шлейфовая схема установки розеток на кухне

Маломощные кухонные потребители шлейфовых линий

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 — 32А. На ток с таким же показателем рассчитан и стоящий на входе .

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до . А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

• открытый – предполагает прокладку проводов на поверхности стены;
• закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Особенности монтажа шлейфового подключения

Как уже отмечалось, шлейфовый способ применяют для соединения розеток, находящихся в одной группе, которые запитывают маломощные приборы, такие как компьютер, аудиотехника…

Этот тип подключения экономически выгоднее и технически проще. Ведь для его реализации нет нужды прокладывать много кабелей и задействовать дополнительные защиты. Но стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

К примеру, мы знаем, что номинальный ток на одну розетку не должен превышать 16А. Если к одной точке подключить такую нагрузку, то ничего страшного не случится. Но при включении такой нагрузки хотя бы на 2-3 розетки одной линии ее суммарные показания возрастут, как следствие – питающий кабель может не выдержать.

Ключевым условием шлейфового подключения является то, что сечение проводников перемычек будет соответствовать проводникам основной питающей линии

Согласно ПУЭ при шлейфовом соединении не допускается разрывать РЕ проводник защитного заземляющего провода. Его контур в любом случае должен оставаться неразрывным.

Снизить материальные затраты при подведении РЕ проводника к розеткам помогает применение одного из технических решений:

Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Установка дополнительной распределительной коробки

Этот способ предполагает установку рядом со шлейфом розеток скоммутированной со щитком ответвительной коробки либо же соединительной колодки. При этом кабель разветвляется в распределительной коробке на участке до подведения к подрозетнику.

Применение дополнительной ответвительной коробки для РЕ-проводников также позволяет провести подключение заземляющий контактов параллельно при разводке розеток шлейфом

Соединения внутри ответвительной коробки, ведущие к каждой розетке, чаще всего выполняются посредством сварки. Изолированные концы всех проводников рекомендуется укладывать в распределительных коробках так, чтобы они не пересекались и не соприкасались между собой.

Планируя в дальнейшем от распределительной коробки делать новые подключения, на этапе монтажа стоит оставить запас кабеля длиной в 15-20 см

В обоих случаях при подведении к розеткам проводов фазы и ноль образуется шлейф, а от РЕ проводника – ответвление. Поэтому при шлейфовании розеток важно соблюдать полярность контактов: от клеммы с нулем проводником отводить нулевой. Аналогично поступают и с фазным проводом.

С учетом количества работающих электроприборов необходимо число розеток в комнате может достигать 10 штук. Пользоваться тройниками и удлинителями не всегда удобно, да и к тому же опасно. В этом случае решают проблему, устанавливая вместо единичной розетки розеточные блоки.

Конструкция розеточного блока, включающая до четырех отдельных элементов, подключается по такому же принципу, как и единичная розетка.

Главным отличием накладной рамки от розеточного блока является то, что каждый элемент в ней собирается в последовательный шлейф от одного к другому

При подключении блоков жилы проводников соединяют любым из описанных способов. Оголенные участки изолируют термоусаживаемой трубкой или обматывают изоляционной лентой.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

При устройстве скрытой проводки кабель для параллельного подключения розеток можно проложить в общей штробе

По аналогии с шлейфовой схемой сооружаются гнезда и могут использоваться подрозетники, в каждый из которых заводится трехжильный кабель

Подрозетники устанавливаются в выбранную в стене выемку и закрепляются цементным или гипсовым раствором

Кромки подрозетников должны быть расположены заподлицо с плоскостью стены. Убедившись в этом, пространство вокруг штукатурят

В каждом подрозетнике должно быть по 10 — 15 см собственного трехжильного кабеля, который нужно на 10 см освободить от общей изоляции

С проводов, освобожденных от общей изоляции, снимается собственная полимерная оболочка на 10 мм

К каждой из групп проводов подключается собственный механизм розетки с учетом обозначенных производителем клемм

Подключенные по параллельной схеме рабочие части розеток закрываются общей лицевой панелью

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для , например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» — провода с белым оттенком;
• «нуль» — изоляция окрашена в синий цвет;
• «заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.

NMEA0183 Последовательное соединение

Инструменты (GPS, датчик курса, эхолот, АИС…) обычно подключаются к компьютеру с помощью последовательного соединения. Данные, передаваемые по этому последовательному соединению, должны быть в формате NMEA0183, чтобы прибор(ы) и компьютер могли понимать друг друга. Имейте в виду, что физические последовательные соединения могут быть установлены с использованием двух разных протоколов: RS-232 или RS-422.

RS-232 (обычный «COM-порт» ПК)

Стандартом по умолчанию для последовательных портов на компьютерах является RS-232. Он использует 3 провода, состоящие из сигнала передачи «TD» (контакт 3 разъема DB9). разъем с точки зрения компьютера), сигнал приема «RD» (контакт 2 разъема DB9) и сигнальная земля «SG» (контакт 5 разъема DB9). Некоторые GPS (например, Furuno GP32) имеют специальный порт ПК (RS-232), который можно подключить непосредственно к последовательному входу ПК.

Примечание. На приведенной выше схеме используются только 2 провода GPS: передающий сигнал и земля (или «сигнальная земля»). В этом примере ПК является просто «слушателем» и не отправляет никакой информации обратно в GPS.

RS-422 (или «порт NMEA»)

RS-422 использует «симметричный» (или дифференциальный) сигнал, который не использует общую землю. RS-422 использует 4 провода: TD-A (передача положительного), TD-B (передача отрицательного), RD-A (прием положительного) и RD-B (прием отрицательного).

Примечание: «TD-A» / «TD-B» можно также отметить как «TD-H» / «TD-C» (Горячий/Холодный)

В качестве предпочтительного интерфейса для передачи NMEA0183 выбран RS-422. данные о лодке. RS-422 использует дифференциальный сигнал вместо несимметричного сигнала, используемого в RS232. Там, где несимметричная система начинает становиться ненадежной через пару десятков футов, дифференциальная система может быть надежной на расстоянии нескольких сотен футов. В электрически шумной среде, такой как лодка, это может иметь большое значение. При RS-422 (дифференциальный сигнал) используются 4 провода (два для передачи и два для приема). Обратите внимание, что у RS-422 нет общей земли (нет «сигнальной земли»). Линии передачи и приема используют свою собственную «точку сравнения».

Все эхолоты Furuno (такие как FCV1100) выводят только NMEA0183 с использованием протокола RS-422. Если вы хотите подключить FCV1100 к последовательному COM-порту (RS232), вам придется использовать адаптер RS-422-RS-232.

Подсоедините белый провод к RD-A, а черный провод к RD-B преобразователя. В этом примере мы не хотим разговаривать с эхолотом (поэтому мы не будем использовать TD-A и TD-B преобразователя).

Если вы хотите говорить и слушать устройство NMEA0183, вам необходимо подключить линии TD и RD:

Использование последовательного адаптера USB

На большинстве компьютеров интерфейс USB заменил старый интерфейс COM-порта (последовательный). Большинство производителей ноутбуков давно избавились от последовательных портов. Некоторые настольные компьютеры все еще имеют последовательный порт, но эти последовательные интерфейсы менее распространены, и маловероятно, что современные компьютеры будут иметь последовательный порт. Таким образом, если вам необходимо последовательно подключить инструмент к компьютеру, вам придется приобрести адаптер Serial to USB.

Перед подключением последовательного адаптера к USB необходимо установить «драйвер», предоставленный производителем оборудования. Обычно драйвер поставляется на компакт-диске, но всегда полезно загрузить его из Интернета (чтобы убедиться, что вы устанавливаете последнюю версию). При подключении адаптера Serial to USB к компьютеру драйвер создаст «виртуальный COM-порт» (также известный как «VCO»). Это означает, что для любого программного обеспечения, установленного на компьютере, адаптер будет виден и определен как обычный COM-порт (точно так же, как если бы на ПК был последовательный COM-порт). Обратите внимание, что если соответствующий драйвер не был правильно установлен в Windows, адаптер Serial-to-USB не будет работать должным образом и не будет отображаться как виртуальный COM-порт для программного обеспечения.

Чтобы убедиться, что драйверы загружены правильно, откройте «Диспетчер устройств» и найдите COM-порт в разделе «Порты (COM и LPT)»:

Диспетчер» из меню «Пуск». В Windows 8 щелкните правой кнопкой мыши кнопку «Пуск» (в левом нижнем углу рабочего стола) и выберите «Диспетчер устройств».



Установить последовательное соединение с ESP32 — ESP32

[中文]

В этом разделе приведены инструкции по установке последовательного соединения между ESP32 и ПК.

Подключить ESP32 к ПК

Подключите плату ESP32 к ПК с помощью USB-кабеля. Если драйвер устройства не устанавливается автоматически, определите микросхему преобразователя USB в последовательный порт на плате ESP32 (или внешний ключ преобразователя), найдите драйверы в Интернете и установите их.

Ниже приведен список микросхем преобразователя USB в последовательный порт, установленных на большинстве плат ESP32 производства Espressif вместе со ссылками на драйверы:

• CP210x: CP210x Драйверы VCP для моста USB-UART

• FTDI: Драйверы виртуального COM-порта FTDI

Пожалуйста, ознакомьтесь с руководством пользователя платы для конкретного используемого чипа преобразователя USB в последовательный порт. Приведенные выше драйверы предназначены в первую очередь для справки. В нормальных условиях драйверы должны быть в комплекте с операционной системой и автоматически устанавливаться при подключении платы к ПК.

Проверить порт в Windows

Проверьте список идентифицированных COM-портов в диспетчере устройств Windows. Отключите ESP32 и подключите его обратно, чтобы проверить, какой порт исчезает из списка, а затем снова отображается.

На рисунках ниже показан последовательный порт для ESP32 DevKitC и ESP32 WROVER KIT

.

Мост USB-UART ESP32-DevKitC в диспетчере устройств Windows

Два последовательных порта USB ESP-WROVER-KIT в диспетчере устройств Windows

Проверьте порт в Linux и macOS

Чтобы проверить имя устройства для последовательного порта вашей платы ESP32 (или внешнего ключа-преобразователя), запустите эту команду два раза, сначала с отключенной платой / ключом, а затем с подключенным. Порт, который появляется во второй раз, это тот вам нужно:

Линукс

 лс /dev/tty*


macOS

 лс /dev/cu.*


Примечание

Пользователи macOS: если вы не видите последовательный порт, проверьте, установлены ли драйверы USB/последовательного порта. Ссылки на драйверы см. в разделе «Подключение ESP32 к ПК». Для macOS High Sierra (10. 13) вам также может потребоваться явно разрешить загрузку драйверов. Откройте «Системные настройки» -> «Безопасность и конфиденциальность» -> «Основные» и проверьте, отображается ли здесь сообщение о «Системном программном обеспечении от разработчика…», где имя разработчика — Silicon Labs или FTDI.

Добавление пользователя к

дозвону в Linux

Текущий зарегистрированный пользователь должен иметь доступ для чтения и записи к последовательному порту через USB. В большинстве дистрибутивов Linux это делается путем добавления пользователя в группу dialout с помощью следующей команды:

 sudo usermod -a -G dialout $USER


в Arch Linux это делается путем добавления пользователя в группу uucp с помощью следующей команды:

 sudo usermod -a -G uucp $USER


Убедитесь, что вы повторно вошли в систему, чтобы разрешить чтение и запись для последовательного порта.

Проверить последовательное соединение

Теперь убедитесь, что последовательное соединение работает. Вы можете сделать это с помощью программы последовательного терминала, проверив, получаете ли вы какой-либо вывод на терминал после сброса ESP32.

Скорость передачи данных консоли по умолчанию на ESP32 составляет 115200.

Windows и Linux

В этом примере мы будем использовать клиент PuTTY SSH, доступный как для Windows, так и для Linux. Вы можете использовать другие последовательные программы и установить параметры связи, как показано ниже.

Запустите терминал и установите идентифицированный последовательный порт. Скорость передачи = 115200 (при необходимости измените ее на скорость передачи данных по умолчанию для используемого чипа), биты данных = 8, стоповые биты = 1 и четность = N. Ниже приведены примеры скриншотов настройки порта и таких параметров передачи ( кратко описывается как 115200-8-1-N) в Windows и Linux. Не забудьте выбрать точно такой же последовательный порт, который вы указали в шагах выше.

Настройка последовательной связи в PuTTY в Windows

Настройка последовательной связи в PuTTY в Linux

Затем откройте последовательный порт в терминале и проверьте, не видите ли вы какой-либо журнал, распечатанный ESP32. Содержимое журнала будет зависеть от приложения, загруженного в ESP32, см. пример вывода.

Примечание

Закройте последовательный терминал после проверки работы связи. Если вы оставите сеанс терминала открытым, последовательный порт будет недоступен для последующей загрузки прошивки.

macOS

Чтобы избавить вас от необходимости устанавливать программу последовательного терминала, macOS предлагает экран команда.

• Как обсуждалось в разделе Проверка порта в Linux и macOS, введите:

   лс /dev/cu.*


• Вы должны увидеть аналогичный вывод:

   /dev/cu.Входящий порт Bluetooth /dev/cu.SLAB_USBtoUART /dev/cu.SLAB_USBtoUART7


• Выходные данные зависят от типа и количества плат, подключенных к вашему ПК. Затем выберите имя устройства вашей платы и запустите (при необходимости измените «115200» на скорость передачи по умолчанию используемого чипа):

   экран /dev/cu. device_name 115200


  Замените имя_устройства найденным именем ls /dev/cu.* .

• То, что вы ищете, это какой-то журнал, отображаемый на экране . Содержимое журнала будет зависеть от приложения, загруженного в ESP32, см. пример вывода. Чтобы выйти из сеанса экрана , введите Ctrl-A + \ .

Примечание

Не забудьте выйти из сеанса экрана после проверки работоспособности связи. Если вы этого не сделаете и просто закроете окно терминала, последовательный порт будет недоступен для последующей загрузки прошивки.

Пример вывода

Пример журнала показан ниже. Сбросьте плату, если ничего не видите.

 Июн 8 2016 00:22:57
первый: 0x5 (DEEPSLEEP_RESET), загрузочный: 0x13 (SPI_FAST_FLASH_BOOT)
июн 8 2016 00:22:57
первый: 0x7 (TG0WDT_SYS_RESET), загрузочный: 0x13 (SPI_FAST_FLASH_BOOT)
конфигурация: 0, SPIWP: 0x00
clk_drv: 0x00, q_drv: 0x00, d_drv: 0x00, cs0_drv: 0x00, hd_drv: 0x00, wp_drv: 0x00
режим: DIO, часы div: 2
нагрузка: 0x3fff0008, длина: 8
нагрузка: 0x3fff0010, длина: 3464
нагрузка: 0x40078000, длина: 7828
нагрузка: 0x40080000, длина: 252
запись 0x40080034
I (44) загрузка: ESP-IDF v2.
