Что такое аварийное освещение и зачем оно нужно

Аварийное освещение — это специальная система освещения, которая включается автоматически при отключении основного электроснабжения. Его главная задача — обеспечить минимально необходимый уровень освещенности для безопасной эвакуации людей и продолжения работ в случае аварийной ситуации.

Основные функции аварийного освещения:

• Обеспечение видимости путей эвакуации и эвакуационных выходов
• Предотвращение паники в темноте
• Освещение опасных рабочих зон
• Возможность завершения или безопасной остановки технологических процессов
• Обеспечение работы систем пожарной безопасности

Аварийное освещение является обязательным элементом системы безопасности зданий и сооружений. Его наличие регламентируется строительными нормами и правилами пожарной безопасности.

Виды аварийного освещения

Согласно нормативным документам, выделяют следующие основные виды аварийного освещения:

1. Эвакуационное освещение

Предназначено для освещения путей эвакуации и эвакуационных выходов. Должно обеспечивать минимальную освещенность:

• В помещениях — не менее 0,5 лк
• На открытых территориях — не менее 0,2 лк

2. Освещение безопасности (резервное освещение)

Обеспечивает продолжение работы или безопасное завершение технологических процессов при отключении рабочего освещения. Минимальная освещенность — 10% от нормируемой для общего рабочего освещения, но не менее 15 лк.

3. Антипаническое освещение

Устанавливается в больших помещениях площадью более 60 м2. Предотвращает панику и обеспечивает освещенность, достаточную для свободного прохода людей к эвакуационным выходам. Минимальная освещенность — 0,5 лк.

Основные требования к аварийному освещению

Аварийное освещение должно соответствовать ряду нормативных требований:

• Автоматическое включение при отключении рабочего освещения
• Питание от независимого источника (аккумуляторы, генераторы)
• Время работы — не менее 1 часа
• Обеспечение нормируемого уровня освещенности
• Равномерное освещение без резких перепадов яркости
• Отсутствие слепящего действия
• Применение специальных световых указателей направления эвакуации

Для аварийного освещения могут использоваться специальные светильники или часть светильников рабочего освещения, подключенных к системе аварийного питания.

Где применяется аварийное освещение

Аварийное освещение обязательно устанавливается в следующих местах:

• Пути эвакуации и эвакуационные выходы
• Производственные помещения с постоянным пребыванием людей
• Помещения диспетчерских, узлов связи, электрощитовых
• Медицинские учреждения (операционные, реанимационные и т.д.)
• Детские дошкольные учреждения
• Гостиницы, общежития, вокзалы
• Торговые залы площадью более 90 м2
• Помещения с одновременным пребыванием более 50 человек

Как выбрать и установить аварийное освещение

При выборе системы аварийного освещения необходимо учитывать следующие факторы:

• Категория надежности электроснабжения объекта
• Планировка помещений и пути эвакуации
• Время эвакуации людей
• Характер производственных процессов
• Требуемый уровень освещенности

Установка аварийного освещения должна выполняться специализированными организациями в соответствии с проектом. Необходимо соблюдать требования к способам прокладки кабельных линий, размещению светильников и устройств управления.

Важно регулярно проводить проверку и техническое обслуживание системы аварийного освещения для обеспечения ее постоянной работоспособности.

Нормативная база по аварийному освещению

Основные требования к аварийному освещению содержатся в следующих нормативных документах:

• СП 52.13330.2016 «Естественное и искусственное освещение»
• ГОСТ Р 55842-2013 «Освещение аварийное»
• ПУЭ «Правила устройства электроустановок»
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»

При проектировании аварийного освещения необходимо руководствоваться актуальными редакциями этих документов.

Современные технологии в аварийном освещении

В настоящее время для аварийного освещения все шире применяются светодиодные источники света. Они обладают рядом преимуществ:

• Низкое энергопотребление
• Длительный срок службы
• Устойчивость к перепадам напряжения
• Мгновенное включение на полную мощность
• Малые габариты

Также развиваются интеллектуальные системы управления аварийным освещением, позволяющие проводить удаленный мониторинг и тестирование.

Заключение

Аварийное освещение играет ключевую роль в обеспечении безопасности людей при аварийных ситуациях. Правильный выбор, проектирование и монтаж системы аварийного освещения позволяет свести к минимуму риски при эвакуации и избежать серьезных последствий при отключении основного электроснабжения.

Выбираем светильник аварийного освещения

Светильники аварийного освещения

Светильники для аварийного освещения сейчас достаточно широко представлены на рынке. Но в виду специфичности данной темы разобраться в их комплектации и назначении обычному обывателю достаточно сложно.

Поэтому в нашей статье мы постараемся доступным языком изложить возможные варианты комплектации и опций аварийных светильников. А также акцентируем ваше внимание на основных аспектах выбора.

Виды аварийного освещения

Прежде всего рассмотрим возможные варианты питания аварийного освещения. И уже исходя из этих вариантов будем рассматривать возможные виды светильников и их отличия.

Согласноп.560.6 ГОСТ Р 50571.5.56-2013 источниками аварийного освещения могут быть различные типы аккумуляторных батарей, дизельные или бензиновые генераторы, не зависящие от основного питания, а также отдельный ввод питания от электрической сети, который не зависим от первого.

Давайте разберем каждый из этих вариантов отдельно:

• Начнем с независимого второго источника питания. Его может предоставить только энергоснабжающая компания, согласно обоснованного технико-экономического основания. Реалистично его получить только после присвоения предприятию 1 или 2 категории. Для обычных же торговых или мелких промышленных предприятий это практически не реально.

Схема питания аварийного освещения от генератора

• Если питание светильников аварийного освещения осуществляется от генератора, то вам потребуется специальное помещение для него, емкость для хранения аварийного запаса топлива с соответствующими условиями хранения, монтаж аварийной автоматики, которая обеспечит запуск при отключении основного питания, ну и конечно обслуживающий персонал для все этих устройств. Получается накладно не только в процессе монтажа, но и в процессе обслуживания.
• Последним возможным вариантом является использование аккумуляторных батарей. И здесь возможны два варианта. Можно смонтировать светильники аварийного освещения с аккумулятором, а можно установить одну аккумуляторную батарею от которой будут запитываться все светильники аварийного освещения.

На фото представлена схема питания от общей аккумуляторной батареи

• Если устанавливать одну аккумуляторную батарею, то она потребует специального помещения, выпрямительного устройства для ее подзарядки, обслуживающего персонала, а также расходов, связанных с ее обслуживанием.
• Поэтому для небольших предприятий и торговых помещений идеальным вариантом является установка светильников со встроенными аккумуляторными батареями и устройствами контроля. Их цена несколько выше, но зато они практически не требуют эксплуатационных расходов, кроме расходов электроэнергии на подзарядку батареи, и вполне способны обеспечить аварийное освещение требуемый промежуток времени.

Маркировка светильников аварийного освещения

Все светильники для установки в сетях аварийного освещения должны отвечать определенным требованиям и содержать специальную маркировку. По ней вы с легкостью сможете определить тип устройства и его основные характеристики. Кроме того, автоматика таких устройств должна соответствовать режимам работы и обеспечивать бесперебойность работы светильников.

Первые символы маркировки

Прежде всего давайте разберемся в маркировке светильников. Это позволит нам не только правильно совершить выбор, но и позволит разобраться в возможных вариациях их работы.

Итак:

• Согласно ГОСТ Р МЭК 60598-2-22-99 любой светильник с аккумулятором аварийного освещения или без него должен иметь маркировку состоящую их четырех частей. Разделение на составные части может быть обозначено таблицей, либо точками.
• Первая часть может содержать обозначение «Z» или «X». Символом «Z» маркируются светильники с централизованной системой питания. Это значит, что сам светильник не содержит источников питания, пусковой и регулирующей аппаратуры. По сути это обычный светильник, предназначенный для установки в сетях аварийного освещения.

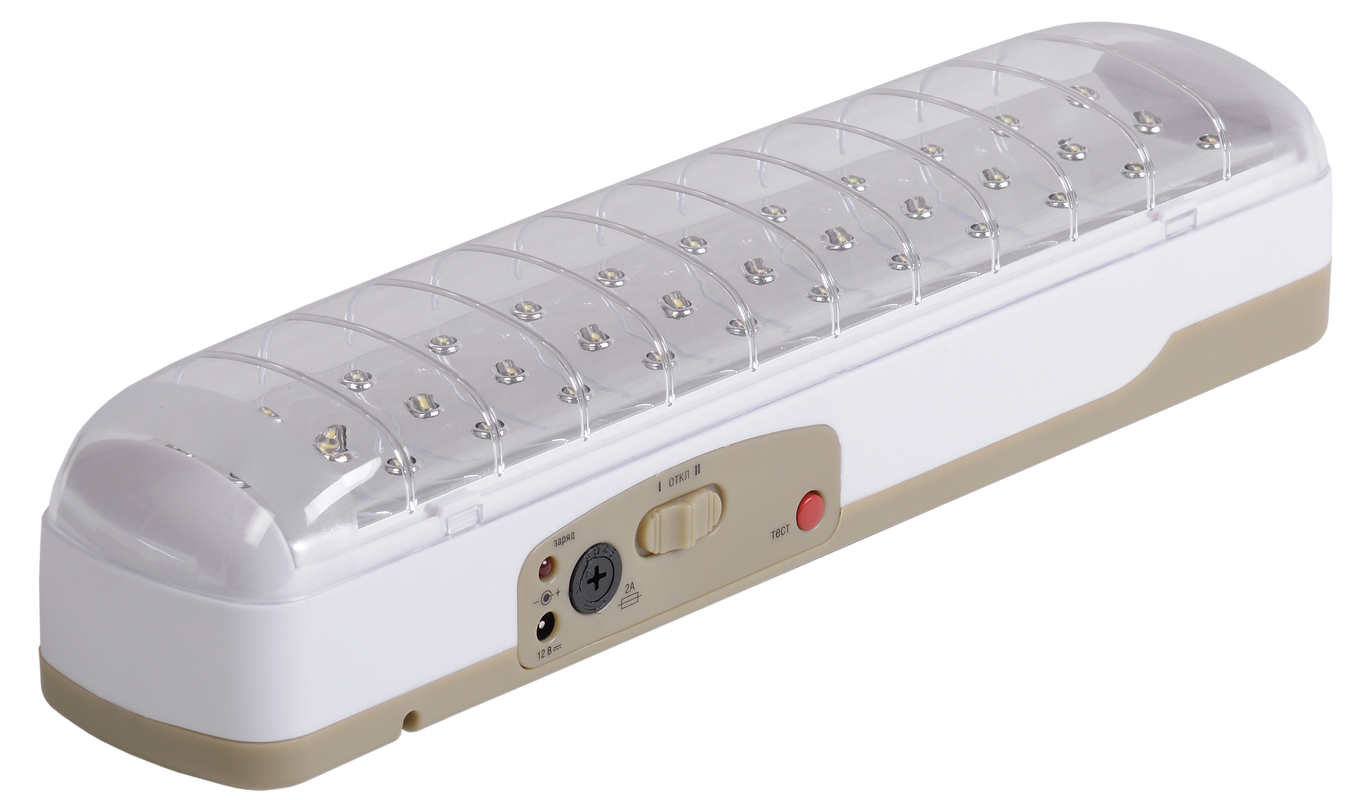

Автономный аварийный светильник

• А вот символ «X» говорит нам, что это полностью автономное устройство как на видео. Оно содержит аккумуляторную батарею, под зарядное устройство, регулирующую аппаратуру и способен работать в автономном режиме.

Вторые символы маркировки

Вторая часть маркировки может содержать цифру от нуля до шести и обозначает режим работы светильника. Каждая из этих цифр имеет следующее обозначение: 0 – непостоянный, 1 – постоянный, 2 – комбинированный непостоянный, 3 – комбинированный постоянный, 4 – составной непостоянный, 5 – составной постоянный и 6 – вспомогательный.

• Давайте разберемся в этих обозначениях. Первые две цифры обозначают постоянно ли включен в сеть плафон аварийного освещения. Ведь возможны два варианта, когда светильник постоянно включен и при потере рабочего питания продолжает светиться, а возможен вариант, когда он включается только при потере рабочего питания.
• Комбинированным называется светильник, который имеет несколько ламп. При этом одна или несколько ламп работают от рабочего питания, а одна или несколько ламп работают от источника аварийного питания.

Составной аварийный светильник освещения

• Комбинированный светильник для аварийного освещения может работать как постоянно, так и включаться только при потере рабочего питания. Причем данная оговорка касается только ламп аварийного освещения. Ведь лампы, работающие от рабочего источника питания, и так постоянно включены.
• Составным называется светильник, оборудованный источник автономного питания, то есть батареей. Причем эта батарея размещена не в одном корпусе с самим светильником, а расположенном рядом. Данный типы светильников так же могут быть постоянного и непостоянного действия.
• И наконец вспомогательным называется светильник оборудованный аккумуляторной батарей, которая размещена в корпусе светильника. Данный тип светильника так же может быть постоянного и непостоянного действия.

Третья и четвертая часть маркировки

Третья часть маркировки указывают на тип светильника. Она обозначается символами «А», «В», «С» и «D».

Каждый из этих символов соответственно обозначает наличие испытательного устройства, дистанционное устройство задержки, режим ожидания и светильник для помещений повышенной опасности. Причем данная часть маркировки может содержать сразу несколько символов, которые указываются через знак «*».

Итак:

• Согласно п.22.20.1 ГОСТ Р МЭК 60598-2-22-99 каждый автономный светильник в которые входят составные и вспомогательные светильники должен иметь испытательное устройство. Это устройство должно эмитировать потери питания рабочего напряжения, для проверки правильности срабатывания автоматики.

Обратите внимание! Испытательное устройство должно быть выполнено в виде кнопки или само возвращающегося выключателя. В этом случае светильник для аварийного освещения с аккумулятором включится в работу при нажатии на кнопку, но сразу после прекращения воздействия на нее отключится. Это необходимо для исключения ложной работы аварийного светильника и предотвращения разряда батареи.

• Для предотвращения излишнего включения аварийных светильников используют дистанционные устройства задержки. Они обеспечивают включение аварийного освещения после отлучения рабочего освещения через определённый промежуток времени. Обычно его отстраивают от максимального возможного времени действия автоматического включения резерва.
• Режим ожидания позволяет полностью отключать рабочее освещение, от которого запитаны аварийные светильники без включения последних. Это необходимо, например, для выключения освещения на период времени пока в помещении нет людей, либо на время выходных дней. При отсутствии такового устройства, отключение освещения автоматика светильников воспримет как ожесточение и включит аккумулятор для светильника аварийного освещения в работу. В результате он может разрядится, а многочисленные режимы разрядки аккумулятора выведут его из строя.

Обратите внимание! Питание сетей ожидания и задержки должно осуществляться отдельно от рабочего освещения. Линии монтажа не должны пересекаться с линиями рабочего освещения, а сама система должна быть установлена в отдельном помещении с доступом только для квалифицированного персонала.

Батареи для автономных аварийных светильников

• Светильники же для помещений с повышенной опасностью имеют улучшенную защиту от искрообразования, а также повышенную плотность всех элементов. Что позволяет им применяться в помещениях с повышенной опасностью.
• Четвертая часть обозначения применяется только для автономных светильников. Она содержит значение в минутах время их автономной работы. Чем она выше, тем больше емкость аккумулятора и соответственно, тем дороже стоит светильник.

Схемы питания аварийных светильников

Важным аспектом являются и схемы питания аварийного освещения. На это оказывает влияние, не только выбранный источник питания, но и количество и расположение светильников аварийного освещения. Кроме того, немалое влияние оказывает выбранная схема освещения помещения в целом.

• Прежде всего следует помнить, что в одном помещении могут применяться светильники разного типа. Например, для общего аварийного освещения могут применяться вспомогательные светильники, а для указателей «выход» и стрелочных указателей путей эвакуации комбинированные светильники.

Схема питания аварийного освещения

• В этом случае светильники разных типов лучше разделить на различные группы питания. Тем более что п.560.9.2 ГОСТ Р 50571.5.56-2013 требует установки в одной группе не более 20 светильников. При этом их суммарный номинальный ток не должна превышать 60% номинального тока защитного устройства.

Обратите внимание! Под 20 светильниками понимается не количество ламп, а именно количество светильников. Которые могут быть комбинированными или просто многоламповыми.

• Если переключение режимов работы аварийного освещения происходит автоматически, то инструкция требует обеспечить контроль напряжения в конечные точки цепи. Автоматический же переход должен осуществляться при падении напряжения ниже 60% от номинального на срок более 0,5 сек.
• Обратное включение рабочего освещения должно осуществляться при повышении уровня напряжения до 85% от номинального. При этом отключение аварийного освещения должно происходить только после разгорания рабочего освещения. Поэтому при наличии разрядных или газоразрядных ламп следует предусматривать задержку отключения аварийного освещения.
• Вся аппаратура управления аварийным освещением должна располагаться в отдельном помещении, недоступном для неквалифицированного персонала. При этом все коммутационные аппараты, как и плафоны аварийного освещения, должны иметь соответствующую маркировку.

Вывод

Как видите вопрос аварийного освещения достаточно объемен и организовать его своими руками будет проблематично даже для профессионалов. Тем более что в этом вопросе предъявляются достаточно строгие нормы не только к самим светильникам, но и к схемам их подключения, яркости освещения в зависимости от типа помещения, схемам прокладки питающих кабелей, нормам по испытанию аккумуляторных батарей и многим другим вопросам. Для их решения необходимы специализированные организации, которые имеют опыт реализации таких проектов.

Аварийное освещение. Виды и требования. Применение

Кроме основного освещения, применяемого в каждодневной работе на производстве, а также в административных зданиях, существуют нормы с требованиями для дополнительного освещения (аварийное освещение). Эти требования относятся к любым помещениям и зданиям, в которых работает даже незначительное число работников, соблюдение этих требований обязательно.

При возникновении непредвиденных ситуаций из-за пожаров, аварий и других серьезных происшествий, есть вероятность выхода из строя основного освещения, что значительно затрудняет перемещение работников по направлению к эвакуационному выходу. Чтобы безопасно и беспрепятственно передвигаться по узким коридорам и проходам должно быть предусмотрено аварийное освещение. Рассмотрим виды такого освещения, требования к нему и другие вопросы, связанные с резервным освещением, называемым аварийным.

Законодательная база

Создание аварийного резервного освещения строго нормируется документами, принятыми и установленными в законодательном порядке. К таким документам относятся:

• Федеральные законы, касающиеся общей и пожарной безопасности помещений, и зданий.
• Своды правил, относящиеся к пожарной безопасности.
• Государственные стандарты, определяющие требуемое качество эксплуатации и изготовления различного оборудования.
• Строительные и санитарные нормы, регламентирующие разработку пожароопасных объектов.

Классификация

Аварийное освещение по СНиП 23 – 05 – 95 делится на два класса:

1. Эвакуационное.
2. Освещение безопасности.

Эвакуационное освещение способно обеспечить видимость путей прохода работников при возникновении аварии, пожара или стихийного бедствия, если в результате происшествия произошло отключение основного питания.

Этот вид освещения в обязательном порядке должен быть в тесных комнатах и узких коридорах, и в других помещениях, имеющих слабое естественное освещение, либо совсем его лишены. Аварийные приборы освещения должны быть установлены на лестничных площадках и лестницах в высоких зданиях, имеющих больше шести этажей. Лестницы должны быть освещены, если по одному аварийному выходу планируется прохождение больше 50 работников.

Если в административном здании или в производственном цехе работает больше ста человек, то эвакуационное аварийное освещение организовывается на всех травмоопасных и производственных местах, и в других помещениях, по которым проходит эвакуация.

Освещение безопасности вступает в работу при обесточивании основных приборов освещения в цехах промышленного производства и других помещениях, где темнота может способствовать пожару, аварии и другим серьезным происшествиям. При работе освещения безопасности работники должны иметь возможность продолжать работу без нарушения технологического процесса.

Освещение безопасности в обязательном порядке организуется в детских учреждениях, независимо от количества находящихся там детей. Важные стратегические объекты также обязательно обеспечиваются освещением безопасности. К ним могут относиться очистительные и насосные станции, пункты связи, диспетчерские и другие помещения, в которых недостача света может создать перебои в работе важных механизмов.

Освещенность при работе освещения безопасности не должна быть меньше 15 люкс для энергосберегающих ламп, и меньше 10 люкс для ламп накаливания.

Оба вида аварийного освещения должны действовать от отдельного запасного источника питания, и не зависеть от основной электрической сети. Освещения для безопасности и для эвакуации также не должны зависеть между собой, и должны дополнять друг друга. Поэтому необходимо иметь отдельные источники аварийного питания для каждой сети.

По европейским нормам EN 1838 аварийное освещение разделяется на виды согласно изображенной схемы:

Эвакуационное аварийное  освещение

Этот вид освещения должен обеспечивать освещенность для узких коридоров и тесных помещений не менее 0,5 люкс. В помещениях с большой площадью и на открытых площадках освещенность допускается не ниже 0,2 люкс.

На путях эвакуации производственных цехов с численностью работников более ста человек, площадью более 150 м², а также помещений без естественного освещения должны быть размещены светящиеся указательные стрелки по направлению аварийного выхода. Они должны находиться на потолке или стенах в районе видимости эвакуирующихся работников, на расстоянии не менее 25 метров одной стрелки от другой, а также на поворотах. Вместо световых стрелок допускается применение светильников с изображением стрелок, выполненных согласно нормативным документам и подходящим для таких случаев.

Приборы освещения допускается оставлять горящими, и работающими одновременно с основным освещением, либо не горящими, и способными подключаться автоматически в случае аварийной ситуации.

Этот вид освещения в свою очередь разделяется еще на три вида:

• Освещение эвакуационных путей. Оно служит для обеспечения безопасного прохода из помещения, должно иметь наименьшую освещенность 1 люкс на каждые 20 см высоты, при условии равномерности освещения 1:40.
• Освещение опасных рабочих зон. К таким зонам можно отнести механизмы с подвижными элементами, в которых при отсутствии освещения может возникнуть опасность аварийной ситуации, угрожающей жизни людей.
• Противопаническое освещение. Это минимальное основное освещение, создающее возможность беспрепятственного прохода к резервным выходам из помещений большой площади.

Резервное освещение

Такой вид освещения также относится к аварийному виду, и обеспечивает возможность продолжения технологического процесса работниками в обычном режиме, либо возможность остановить работу в безопасном режиме.

Наличие резервного освещения необходимо, например, в медицинском учреждении при выполнении хирургических операций, а также в центральных пультах управления и диспетчерских энергетических систем, служб спасения, транспорта и т. д. Согласно нормативных документов резервным освещением должны оборудоваться любые производственные или общественные помещения, а также бизнес-центры и торговые комплексы.

Основные требования

Следует помнить, что аварийное освещение должно обеспечивать безопасность жизнь людей. От того, насколько качественно будет произведен монтаж и соблюдение требований нормативных документов зависит жизнь работников, поэтому нельзя пренебрегать требованиями правил, норм и стандартов.

• Если переключение на запасной источник питания происходит с помощью автоматической системы, то следует предусмотреть возможность обратного переключения, когда основная система будет подключена в работу.
• Допускается работа любого вида аварийного освещения как дополняющего работу основного освещения, так и подключающегося вручную или автоматически при возникновении экстремальных ситуаций.
• Если невозможно выполнить автоматический режим переключения с аварийного на основной источник питания по техническим причинам, то следует установить отдельный щит с механическими рубильниками, которыми можно подключать или отсекать разные сети. При восстановлении основной электрической сети, диспетчер должен вручную отключить резервное питание и подключить основное питание, соблюдая технику безопасности.

• Для обеспечения аварийного освещения можно использовать не все виды ламп. В светильниках для эвакуационного освещения допускается применение только ламп накаливания, так как у них наименьшие требования к источнику питания. Люминесцентные лампы также допускается применять, если в ней не предусмотрен стартер, и температура в помещении не менее 5 градусов. Светодиодные лампы разрешаются к применению в аварийном освещении, если они могут работать в большом интервале напряжений, что является актуальным фактором при работе освещения от генератора.
• К светильникам с аккумуляторами предъявляются отдельные требования. Они обладают незначительной мощностью и применяются обычно в качестве эвакуационных приборов освещения, поэтому работают очень редко.


  Для литий-ионных аккумуляторов характерен саморазряд, если батарея долго не работает, то может сильно разрядиться.

  В этом случае при аварийной ситуации лампа не включится и не сможет обеспечить эвакуацию людей. Чтобы такого не случалось, должны быть предусмотрены пульты управления, по которому можно проверить работоспособность аккумуляторного светильника, и при необходимости зарядить его.

• Приборы освещения должны находиться в тех местах, откуда обеспечивалась бы равномерная наибольшая освещенность пути эвакуации. Не допускаются резкие изменения освещенности, ослепляющие или нарушающие его ориентацию при движении.
• Запрещается подключать более 20 приборов освещения на одну аварийную линию. Их общая мощность не должна быть более 60% от мощности системы защиты сети.
• Все коммутационные устройства, переключающие все виды аварийного освещения должны находиться в удобных местах, иметь защиту от посторонних лиц, закрываться в огнестойких щитах, иметь обозначения элементов и узлов.
• Световые стрелки и указатели должны быть заметны всем людям и иметь понятные четкие изображения. Нельзя применять отвлекающие агрессивные цвета, порождающие панику. Оптимальным будет зеленый цвет, который хорошо заметен, и достаточно яркий.
• Линия аварийного освещения не должна проходить по местам с большой вероятностью пожара или аварии. Управление этим освещением должно располагаться в свободном доступе и вдали от опасных зон.
• Запрещается прокладка аварийного питания рядом с основным, так как при повреждении основной линии может возникнуть неисправность аварийного освещения. Запасная сеть должна прокладываться отдельно, усиливаться противопожарными ограждениями.
• Необходимо периодически проверять аварийное и основное освещение, путем включения и переключения на разные режимы.

При возникновении внештатных и аварийных ситуаций только аварийное освещение сможет защитить жизнь и здоровье работников, сохранить оборудование, не нарушая производственный процесс.

Похожие темы:

Включение аварийного освещения при прекращении питания общего освещения

Общался со своим коллегой по поводу включения аварийного освещения. И в этой статье мне хотелось бы рассмотреть, когда следует включать аварийное освещение, а также обсудить замечание, связанное с включением аварийного освещения на одном из примеров.
Все знают, что эвакуационное освещение необходимо включать при пожаре. Это всегда делается и обсуждение данного требования излишне.

Но, иногда аварийное освещение требуется включать при прекращении питания общего освещения.

В ТКП 45-2.04-153-2009 (Естественное и искусственное освещение)(РБ) есть такое требование:

7.6.6 Светильники аварийного освещения (освещения безопасности, эвакуационного) допускается предусматривать горящими, включаемыми одновременно с осветительными приборами общего освещения, и не горящими, автоматически включаемыми при прекращении питания общего освещения.

Включение светильников аварийного эвакуационного освещения предусматривается в соответствии с требованиями ТКП 45-2.02-22.

Светильники аварийного освещения должны отличаться от светильников рабочего освещения (например, нанесением буквы «А» красного цвета).

В требованиях РФ такого пункта не нашел, хотя, возможно, плохо искал

Давайте рассмотрим пример.

Пусть имеется производственное помещение, где предусмотрено общее и аварийное освещение. Причем практически всегда работа аварийных светильников предусматривается совместно со светильниками общего освещения. При расчете освещенности учитывают как рабочие, так и аварийные светильники. Это позволяет сократить общее количество светильников.

В таком помещении устанавливают два выключателя: для рабочего освещения и аварийного освещения.

Если у нас имеется два независимых источника питания (I-я или II-я категория электроснабжения), то может возникнуть ситуация, когда придется установить реле контроля напряжения в щите рабочего освещения для включения аварийного освещения.

Но, если читать выше изложенный пункт ТКП 45-2.04-153-2009, то увидим, что включать аварийное освещение при прекращении общего освещения необходимо лишь в том случае, когда  аварийные светильники предусматриваются не горящими.

Однако, не все эксперты считают именно так и допускают, что аварийное освещение могут и не включить в начале рабочей смены. В таком случае можно сказать, что в помещении хоть и незначительно, но все-таки будет снижена освещенность и возможно будет недостаточной для выпуска качественной продукции.

На мой взгляд, включение освещения – прямая обязанность ответственного за производственный участок и не нужно думать над тем, включат или не включат аварийное освещение.

А вы включаете аварийное освещение при прекращении питания общего освещения в подобных случаях?

Советую почитать:

Аварийное освещение нормы-Правила проектирования

Аварийное освещение нормы или какими они должны быть давайте разбираться. В данной статье мы подробно разберем, как правильно трактовать приведенные правила проектирования аварийного освещения. На основании анализа соберем все нормы аварийного освещения и какими они должны быть.

Аварийное освещение требования

Нормы аварийного освещения требуют наличия аварийного освещения и освещения эвакуации в местах большого скопления людей и опасных местах

Какие места и зоны регламентируются по нормам приведены в п. 7.62 СНиП 23 – 05 – 95.

Аварийное освещение эвакуационных путей.

№	Освещаемые объекты	Средняя освещенность Еср, лк не менее	Распределение освещенности Емин / Еср не менее
1	Пути эвакуации зон повышенной опасности	15	0,10
2	Пути эвакуации шириной до 2 м	1	0,025
3	Эвакуационное освещение больших площадей	0,5	0,025



Дежурное и охранное освещение.

№	Освещаемые объекты	Средняя освещенность Еср, лк не менее
1	Охранное освещение (при отсутствии специальных технических средств)	0,5

В современных нормах и правила проектирования освещения различают запасное или вспомогательное освещение  и аварийное освещение. Запасное освещение несет функции общего освещения в случае аварийного отключения электроснабжения основной осветительной сети и обеспечивает проведение работ по восстановлению основного освещения или другого вида аварии. Резервирование электропитания производится за счет использования электрогенераторов, которые подают электроэнергию в том числе и на линию запасного освещения. По правилам должен быть гарантирован уровень освещенности не менее 10% от основного рекомендуемого рабочего освещения для данного вида деятельности.

Нормы аварийного освещения установлены следующими нормативными документами:

ГОСТ Р 55842-2013 (ИСО 30061:2007) Освещение аварийное. Классификация и нормы

Федеральный закон “Технический регламент о требованиях пожарной безопасности” от 22.07.2008 N 123-ФЗ (последняя редакция)

Федеральный закон “Технический регламент о безопасности зданий и сооружений” от 30.12.2009 N 384-ФЗ (последняя редакция)

СП 52.13330.2016 Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*

Аварийное освещение ПУЭ пункт. 6.1.23



Классификация аварийного освещения

Аварийное освещение подразделяется на:

• Освещение для спасательных путей; для возможности персонала и находящихся в помещении людей покинуть помещение, для этого требуется минимальная освещенность в размере минимум 1 Лк на каждые 0,2 м высоты, при этом желательная равномерность освещения не менее 1:40
• Антипаническое освещение, предотвращающее панику во время отключения основного освещения, это как правило освещение запасных выходов из больших помещений. Включаться такое освещение должно незамедлительно после аварийного отключения основного освещения
• Освещение безопасности (как правило применяется в крупных производственных помещениях с работающими станками), где при отключении освещения возникает опасность аварии и опасность для жизни и здоровья сотрудников производства.

Аварийное освещение нормы в жилых помещениях

• Для промышленных зданий такой тип освещения следует организовывать если здание не имеет естественного освещения, если при исчезновении основного освещения продолжают работать механизмы. Освещение организуется по основным проходам если суммарное число персонала превышает 50 человек.
• Аварийное освещение торговых залов – следует организовывать на лестничных пролетах и основных проходах если суммарное количество эвакуирующихся равно или превышает 50 человек. Кроме того, такое освещение должно быть в зданиях в которых одновременно могут находится более 100 человек, а также во всех торговых помещениях площадью более 90м².
• Аварийно-эвакуационное освещение  необходимо устанавливать во всех детских,  дошкольных и общеобразовательных учреждениях, спортивных, банных и лечебно-профилактических учреждениях.
• В жилых зданиях данный тип аварийного освещения должен быть предусмотрен во всех зданиях высотой 6 и более этажей. Кроме того, согласно п.2.3 ВСН 59 — 8– эвакуационное освещение следует предусматривать в общежитиях с количеством проживающих 50 и более человек.

Приведем все требования к аварийному освещению

• В аварийных же ситуациях эвакуационное освещение должно обеспечить освещенность достаточную для безопасной эвакуации людей. Согласно п.7.63 СНиП 23 – 05 – 95 для помещений эта норма составляет 0,5 Лк. Вне зданий аварийное освещение и нормы проектирования должны предусматривать освещенность не менее 0,2 Лк.
• Для эвакуационного освещения важным аспектом является и разность между наиболее и наименее освещёнными участками. Ведь значительный перепад может дезориентировать человека. Поэтому введена норма, которая не допускает перепад между точками освещения более чем в 1/40.
• Определенные нормы предъявляются и к расположению светильников. Так согласно п.6.1.23 ПУЭ световой указатель «Выход» должен быть расположен над каждым выходом из здания. Высота установки данного указателя должна быть не ниже 2 метров.
• Светильники аварийного освещения должны быть расположены в коридорах через каждые 25 метров. Независимо от расстояния между светильниками они должны иметься на каждом повороте.


  Обратите внимание! Пункт 7.65 СНиП 23 – 05 – 95. допускает использование вместо световых указателей надписи нанесенные на стену. Но в этом случае над каждой надписью должен иметься светильник, подключенный к сети эвакуационного освещения, который качественно освещает эту надпись.

• Отдельные требования предъявляются к светильникам в лечебно-профилактических заведениях. Для них следует предусматривать светильники дежурного освещения, которые подключаются к сети эвакуационного освещения. Эти светильники должны быть установлены в специальных нишах на высоте 0,3 метра над полом.
• Для детских и дошкольных заведений светильники эвакуационного освещения должны устанавливаться на высоте 2,2 метра. Если они располагаются на меньшей высоте, то они должны питаться от сети напряжением не выше 42 В.

Правила размещения аварийных светильников

Аварийные светильники размещенные в местах предполагаемой эвакуации, которые обеспечивают уровень освещенности в центре (по оси) эвакуационного прохода на уровне не менее 1 люкс. Светильники для освещения путей эвакуации также должны обеспечивать освещенность не менее 0,5 люкс на полосе размером не менее 50% ширины прохода, симметрично расположенной относительно оси прохода.

Данные уровни освещенности принимаются для двухметровой ширины прохода. Эвакуационные проходы с шириной более двух метров, можно рассматривать в виде нескольких двухметровых полос, либо применять к ним нормы для эвакуационного освещения открытых зон.

Места размещения аварийных светильников

Перед каждым эвакуационным выходом

На лестницах, каждая ступень должна быть освещена прямым светом

В местах размещения первичных средств пожаротушения

В зоне каждого изменения направления пути

В местах изменения (перепада) уровня пола или покрытия

На пересечении проходов и коридоров

Снаружи перед каждым конечным выходом из здания

Перед каждым пунктом медицинской помощи

В коридорах и проходах по путям эвакуации

Нормы освещенности

Расчет аварийного освещения

Аварийное освещение. Как выбрать светильники

Ответственность, которая возложена на аварийные светильники, определяет достаточно строгие нормативные требования к их выбору и установке. Светильник аварийный светодиодный подпадает под общие нормы и регламентируются теми же СП и ГОСТ, что и фонари на других типах ламп. Созданы своды документов для зданий, транспорта, флота. Отраслевые нормы могут несколько расширять требования общих документов, не ограничивать и не сужать их.

Особенности аварийного освещения

Одно из главных требований, которое касается led светильников аварийных светодиодных — они должны быть подключены к отдельной сети питания, не связанной с производственной. Это позволяет при любых авариях и нештатных ситуациях производственного характера организовать эвакуацию и другие мероприятия спасательного и неотложного характера.

Классификация систем освещения производится согласно Своду правил СП 52.13330.2016. здесь сказано, что существует два типа аварийного освещения — резервное и эвакуационное. Подразделом эвакуационного является аварийное освещение опасных зон,  то есть участков, которые должны быть освещены всегда.  Также сюда входит освещения для предотвращения паники на больших площадях. Это преимущественно световые указатели со стрелками и надписями.

Эвакуационное освещение

Светодиодные светильники аварийного освещения на путях эвакуации устанавливаются в коридорах, на лестницах, в переходах, у пожарных ворот, лифтов, аварийных выходов. Для этого необходимо выбирать фонари, которые после отключения основной сети светят не менее 1 часа. В зданиях с большим количеством одновременно находящихся людей и сложностью внутренней структуры, время свечения увеличивается до 2 часов.

Уровень освещенности для проходов шириной до 2 м должна быть не менее 1 лк. Если коридор шире, то его центральная часть должна быть освещена не менее 0,5 лк. Особенно ярким должно быть освещение возле ступеней, перепадов уровня пола, у порогов, поворотов  коридора и других, опасных при быстром перемещении людей местах. Также ярче должны гореть фонари возле медпунктов, аварийных выходов и других узловых мест. На рассеиватели фонарей наносятся информативные пиктограммы и короткие надписи со стрелками в направлении движения.

На этапе проектирование здания должны быть согласованы места расположения и схема подключения светильников аварийных светодиодных «Выход» с планами эвакуации и расположением средств пожаротушения. Установка аварийного освещения при ремонте должна согласоваться с прежней схемой расположения фонарей и указателей.

Зоны повышенной опасности

Это производственные площадки, на которых технологический цикл предусматривает движение спецтехники, или работу оборудования с вращающимися или другими движущимися частями. Здесь требования к яркости освещения светодиодными аварийными светильниками встраиваемыми или накладными выше — до 10% от обычного рабочего освещения, но не ниже 15 люкс. Скорость зажигания таких фонарей должна быть максимально высокой — не более 0,5 с после прекращения подачи тока на рабочие фонари.

Светильники «Антипаника»

Аварийные светодиодные светильники с аккумуляторами, использующиеся в помещениях площадью более 60 м², в которых постоянно находятся люди (персонал, посетители, покупатели), должны обеспечивать освещение от 0,5 лк по всей площади. Освещение должно быть равномерным и не слепить людей. Также такие светильники устанавливаются в помещениях без окон, площадь которых меньше. Фонари желательно устанавливать не противоположных стенах помещений.

Указатели

Это автономные аварийные светодиодные светильники, на плафонах которых нанесены различные знаки и надписи. Цвет, форма и содержание знаков регламентируется  ГОСТ Р 12.4.026-2001. Места установки прописаны в СП 52.13330.2011 и СП 256.1325800.2016.  В сводах правил прописаны нормы по высоте установки, расстоянию между отдельными знаками, зависимость их выбора от особенностей помещения и специфики производства.  Яркость указателей должна быть выше 10 кд/м² для помещений, подпадающих под риск задымления при пожаре. Если такого риска нет, яркость светильников может быть на уровне 2 кд/м².

Требования к светильникам

Какими должны быть фонари, в том числе и светодиодные, прописано в СП 52.13330.2011, ГОСТ Р МЭК 60598-1-2011 и ГОСТ Р МЭК 60598-2-22-99. Одно из основных требований — индекс цветопередачи не ниже 40%. Светодиодные аварийные светильники эвакуационные и резервные как нельзя лучше соответствуют этому требованию. Они укомплектованы светодиодами, которые светят в спектре, обеспечивающие до 85% цветопередачи.

Все фонари аварийного освещения маркируются красной буквой «А». Требования к их монтажу прописаны в ГОСТ Р 50571.5.56-2013, а к состоянию проводки в  ГОСТ Р 50571.29-2009.

Организация аварийного освещения — сложная техническая задача, которая решается строго по предварительно разработанному проекту с указанием типа и характеристики светильников. Все необходимое оборудование можно купить у нас.

Аварийное освещение — Википедия

Материал из Википедии — свободной энциклопедии

Три лампы аварийного освещения в здании Маленький аварийный светильник Современный аварийный светильник

Аварийное освещение — Освещение, предназначенное для использования при нарушении питания рабочего освещения. ^[1] Наличие аварийного освещения является обязательным для современных зданий.

Описание

Система аварийного освещения содержит в себе источник резервного автономного питания (генератор, аккумулятор), светильники с рефлектором и блок управления, который обеспечивает автоматическое включение источников света при исчезновении питающего напряжения. В случае использования аккумуляторов, блок управления также обеспечивает подзарядку аккумуляторов при наличии питающего напряжения.

Первые системы аварийного освещения использовали лампы накаливания и галогенные лампы. Современные источники содержат светодиоды высокой яркости, обеспечивая мощный поток света в аварийной ситуации. Часто аккумулятор и блок управления совмещены в законченном устройстве — светильнике, что обеспечивает полную независимость такого светильника.

Конструкция светильника может предусматривать кнопку «тест» для проверки работоспособности светильника. Как и любое оборудование содержащее аккумуляторы системы аварийного освещения требуют регулярной регламентной проверки и обслуживания для гарантии того, что они сработают в экстренной ситуации.

ГОСТ 55842-2013 требует автономность работы аварийного освещения не менее 1 часа. Автономными системами подсветки также оснащаются знаки эвакуации.

Уровень освещенности, создаваемый аварийным освещением должен быть достаточным для ориентирования в пространстве и обеспечения нормальной эвакуации. В зданиях полностью освещаемых искусственно (склады, торговые центры и т.д.) от аварийного освещения полностью зависит успешность эвакуации.

Регулирующие нормы

IEC 60598-2-22 Ed. 3.0: Luminaires — Part 2-22: [1] Particular requirements — Luminaires for emergency lighting

IEC 60364-5-56 Ed. 2.0: Low-voltage electrical installations — Part 5-56: [2] Selection and erection of electrical equipment — Safety services

ISO 30061:2007 (CIE S 020/E:2007): Emergency lighting (specifies the luminous requirements for emergency lighting systems)

ГОСТ Р 55842-2013 (ИСО 30061:2007) Освещение аварийное. Классификация и нормы

Types

For UK regulations, two types are distinguished:^[2]

• Maintained luminaires are permanently illuminated, and remain illuminated when power fails. They are used for tasks such as emergency exit lighting. In some cases they may be switched off deliberately, but are usually required to be active when a building is occupied, or when the public are admitted, such as for a theatre.
• Sustained or non-maintained luminaires may be switched on and off normally. If the power fails, they turn on automatically.

Источники

Внешние ссылки

Лучшая цена светильников аварийного освещения — Выгодные предложения на светильники аварийного освещения от глобальных продавцов светильников аварийного освещения

Отличные новости !!! Вы попали в нужное место для светильников аварийного освещения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие светильники для аварийного освещения в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели светильники аварийного освещения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в светильниках аварийного освещения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести светильники для аварийного освещения по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Преимущества модернизации аварийного освещения

Стратегии, обеспечивающие обновление систем освещения, помогают менеджерам удовлетворять требования к эстетике и энергоэффективности

Один аспект освещения, который часто упускают из виду во время ремонта, — это аварийное освещение.Как правило, существующие аварийные фонари находятся в плохом состоянии или никогда не были разработаны с учетом действующих норм безопасности жизни. При обновлении освещения в помещении менеджеры должны включить аварийное освещение в анализ, чтобы он стал частью ремонта, а не просто дорогостоящим заказом на замену позже.

Установка небольшого инвертора аварийного освещения вместо отдельных автономных батарей или блоков аварийного освещения дает дополнительную экономию средств и эстетические преимущества. Мало того, что один инвертор легче обслуживать по сравнению с множеством разнесенных батарей, но и с дополнительной функциональностью, эти инверторы могут подключаться к системе автоматизации здания (BAS) для передачи сигналов тревоги.

Освещение играет решающую роль в том, как жители и посетители воспринимают пространство, но невозможно количественно оценить мягкие затраты, связанные с одним продуктом или системой освещения, по сравнению с другим в любом анализе затрат жизненного цикла. Явный победитель на бумаге может оставить жильцов недовольными по причине, которую менеджеры не могут определить на бумаге. После установки светильники часто выглядят иначе, чем в рекламной брошюре или на веб-сайте.

После того, как менеджеры сузили круг вариантов, они должны отложить цифры и построить макеты для параллельного сравнения продуктов.Обычно представители освещения готовы предоставить образцы осветительных приборов, чтобы менеджер мог их смоделировать, чтобы помочь сделать окончательное решение о покупке.

После этого сравнительного обзора стоимость приспособлений часто становится гораздо менее важной. Эта проблема особенно актуальна, когда конечной целью является удовлетворение пользователя установкой и избежание последующих жалоб. Макет — это проверенная стратегия для вовлечения в процесс лиц, принимающих решения, которые в противном случае не были бы полностью вовлечены.Это облегчает оценку на основе внешнего вида, что является критическим показателем для успешного обновления освещения.

Рекомендации по установке

После подачи заявки на проект модернизации освещения и присуждения контракта начинается сложная задача — воплотить его в жизнь. Часто с модернизацией освещения эти проекты должны продолжаться, пока объект остается в эксплуатации. В зависимости от объекта это затрудняет поэтапное и планирование ремонта, чем при оптовом ремонте.

Менеджерам необходимо реалистично составлять графики проекта.Частью этого процесса должно быть тщательное рассмотрение доступности места, масштабов проекта и сроков выполнения заказа. Имейте в виду, что срок поставки некоторых осветительных приборов может достигать 12 недель. А поскольку сроки выполнения заказа не начинаются до тех пор, пока производитель не утвердит рабочие чертежи, получение светотехнической продукции может потребовать удлиненных сроков, особенно когда первоначальные рабочие чертежи отклоняются и повторно отправляются на рассмотрение.

Для проектов, которые необходимо завершить быстро, менеджерам следует рассмотреть возможность использования только продуктов, предусмотренных производственными программами быстрой доставки.Эти продукты часто имеют ограниченные возможности, но могут быть доставлены менее чем через две недели после утвержденных заявок.

---

---

Комментарии

6,15 Освещение | GSA

Освещение должно быть спроектировано таким образом, чтобы усиливать как общую архитектуру здания, так и эффект отдельных пространств внутри здания.

Внутреннее освещение Следует рассмотреть варианты, предлагаемые прямым освещением, непрямым освещением, нижним освещением, верхним освещением и освещением от настенных или напольных светильников.

Уровни освещенности . Уровни освещения для внутренних помещений см. В значениях, указанных в таблице 6-3. Для тех областей, которые не указаны в таблице, в качестве руководства можно использовать Справочник по освещению IES.

Предположим, что в офисных помещениях с системной мебелью используется рабочее освещение под шкафом и обеспечивается общее освещение рабочей поверхности около 300 люкс (30 фут-кандел).Однако мощность параллельной цепи потолочного освещения должна быть достаточной, чтобы обеспечить уровни, указанные в Таблице 6-3, для изменений занятости.

Энергоэффективный дизайн . Дизайн освещения должен соответствовать ASHRAE / IES 90.1 с изменениями, приведенными в таблице 6-4. Допуски по мощности для обычных розеток системы включают рабочее освещение, как показано в Таблице 6-1. Расчеты освещения должны показывать эффект как общего, так и рабочего освещения, при условии, что рабочее освещение там, где оно используется, имеет компактные люминесцентные лампы.

Доступность для обслуживания .При проектировании систем освещения необходимо тщательно продумать обслуживание светильников и замену ламп или ламп. Этот вопрос необходимо обсудить с обслуживающим персоналом здания, чтобы определить пределы размеров обслуживаемого оборудования.

Источники света . Как правило, внутреннее освещение должно быть люминесцентным. Даунлайты должны быть компактными люминесцентными; Освещение высокого пролета должно быть разрядным (HID) высокой интенсивности. HID также может быть подходящим источником для непрямого освещения высоких помещений.Однако его не следует использовать в помещениях, где важен мгновенный контроль, например, в конференц-залах, аудиториях или залах судебных заседаний.

Диммирование может быть выполнено с помощью ламп накаливания, люминесцентных или HID-светильников, хотя HID и флуоресцентные диммеры не должны использоваться там, где гармоники представляют собой проблему. Лампы накаливания следует использовать экономно. Он уместен там, где желательны особые архитектурные эффекты.

Общие критерии осветительных приборов Характеристики осветительных приборов .Осветительные приборы и связанная с ними арматура всегда должны быть стандартного коммерческого дизайна. Следует избегать приспособлений, изготовленных по индивидуальному заказу. Их можно использовать только с явного разрешения GSA в случаях, когда имеющиеся стандартные блоки не могут выполнять требуемую функцию.

Офисы и другие помещения, использующие персональные компьютеры или другие системы VDT, должны использовать параболические потолочные светильники непрямого или глубокого действия. Если используются акриловые линзы или рассеиватели, они должны быть негорючими.

Базовое строительное приспособление .Для сравнения базовой стоимости офисных помещений используется трехламповый светильник размером 600 мм (2 фута) на 1200 мм (4 фута), использующий лампы T-8 или CFL и электронные балласты, параболический диффузор с глубокими ячейками и белый эмалевый отражатель.

Количество типов светильников и типов ламп в здании должно быть минимальным.

Таблица 6-3 Уровни внутренней освещенности (средние)

	Площадь	Номинальный уровень освещенности в Люмен на квадратный метр (люкс)
	Офисные помещения
	Обычное рабочее место, открытые или закрытые офисы 1	500
	Области ADP	500
	Конференц-залы	300
	Учебные комнаты	500
	Внутренние коридоры	200
	Аудитория	150-200
	Общественные места
	Вестибюли, Атрия	200
	Вестибюли лифтов, общественные коридоры	200
	Ped. Тоннели и мосты	200
	Лестничные клетки	200
	Опорные места
	Туалеты	200
	Раздевалки для персонала	200
	Кладовые, уборные	200
	Электротехнические, Генераторные	200
	Механические помещения	200
	Коммуникационные комнаты	200
	Мастерские по техническому обслуживанию	200
	Погрузочные доки	200
	Мусорные комнаты	200
	Специализированные направления
	Обеденные зоны	150-200
	Кухни	500
	Освобожденное пространство	500
	Центр физической культуры	500
	Детские учреждения	500
	Структурированная парковка, Общее пространство	50
	Структурированная парковка, перекрестки	100
	Структурированная парковка, подъезды	500
	1 Уровень предполагает сочетание рабочего и потолочного освещения там, где используется системная мебель. (Это может включать комбинацию прямых / непрямых светильников на потолке для внешнего освещения.) ПРИМЕЧАНИЕ: Чтобы определить фут-кандел (fc), разделите количество люкс на 11.

Вернуться к началу

Таблица 6-4 Характеристики системы Блок освещения Допустимая мощность Общие области деятельности

UPD Сфера деятельности	UPD Вт / м 2	Wft 2	Примечание
Аудитории	15.0	1,4	с
Коридор	8,6	0,8	a
Аудитория / Аудитория	19,4	1,8
Комната с оборудованием для электромехаников
Общие Диспетчерские	7,5 16. 1	0,7 1,5	а а
Общественное питание
Фастфуд / Кафетерий Досуг Обед Бар / Лаунж Кухня	8,6 15,0 14,0 15,0	0,8 1,4 1,3 1,4	б б
Отдых / Зал	5.4	0,5
Лестница
Активный трафик Аварийный выход	6,5 4,3	0,6 0,4
Туалет и уборная	5,4	0,5
Гараж
Авто и пешеходное движение Парковка	2. 7 2,1	0,25 0,2
Лаборатории	23,7	2,2
Библиотека
Аудиовизуальный Площадь стека Картотека и каталогизация Зона чтения	11.8 16,1 8,6 10,7	1,1 1,5 0,8 1.0
Вестибюль (общий)
Прием и ожидание Лифтовые холлы	5,9 4,3	0,55 0,4
Атриум (многоэтажный)
3 этажа Каждый дополнительный этаж	4. 3 1,6	0,4 0,15
Раздевалка и душ	6,5	0,6

Таблица 6-4 Продолжение

UPD Сфера деятельности	UPD Вт / м 2	Wft 2	Примечание
Офис
Закрытые офисы менее 900 кв. Футов и все офисы открытой планировки без перегородок или с перегородками ниже 4. 5 футов ниже потолка
Чтение, набор текста и хранение Чертеж Бухгалтерский учет	14,0 23,6 19,4	1,3 2,2 1,8	г d d
Офисы открытой планировки, 900 футов 2 или больше, со средними перегородками 3.От 5 до 4,5 футов ниже потолка
Чтение, набор текста и хранение Чертеж Бухгалтерский учет	16,1 28,0 22,6	1,5 2,6 2,1	a а а
Офисы открытой планировки, площадью 900 футов 2 или больше, с большими перегородками выше 3,5 футов ниже потолка
Чтение, набор текста и хранение Чертеж Бухгалтерский учет	18. 3 32,3 25,8	1,7 3,0 2,4	a а а
Области общей деятельности
Конференц-зал Компьютерное / оргтехника Подача, Неактивная Почтовый кабинет	14,0 22,6 10,7 19,4	1,3 2,1 1.0 1,8	с
Магазин (непромышленный)
Машины Электрооборудование / электроника Живопись Плотницкие работы Сварка	26,9 26,9 17,2 24,7 12,9	2,5 2,5 1,6 2,3 1,2
Склад и склад
Неактивное хранилище Активное хранилище, громоздкое Активное хранилище, Fine Погрузочно-разгрузочные работы	2. 1 3,2 9,7 10,7	0,2 ​​ 0,3 0,9 1.0
Неуказанные помещения	2,1	0,2 ​​
Примечания:
Коэффициент площади 1,0 должен использоваться для этих пространств. b Базовый UPD включает освещение, необходимое для очистки. в А 1.Коэффициент корректировки 5 применим для многофункциональных помещений. d Минимум 90% всех рабочих мест должны быть ограждены перегородками предписанной высоты.

Наверх

Балласты крепления . Балласты должны иметь уровень звукоизоляции «А» для ламп 430 мА, «В» для ламп 800 мА и «С» для ламп на 1500 мА. По возможности следует использовать электронные балласты.

Знаки выхода . Указатели выхода должны быть светодиодного типа, иметь рейтинг EnergyStar и соответствовать требованиям NFPA 101.

Критерии освещения для помещений
Офисное освещение . Офисное освещение — это обычно люминесцентное освещение. Желательна схема освещения с достаточно равномерным уровнем общего освещения. В офисных помещениях следует использовать модульную (съемную) проводку для люминесцентных осветительных приборов, чтобы облегчить изменения. В открытых офисных помещениях с системными мебельными перегородками необходимо уменьшить коэффициент использования, чтобы учесть световые препятствия и поглощение перегородками.

Дизайн для обеспечения бликов, контраста, визуального комфорта, цветопередачи и коррекции должен соответствовать рекомендациям, содержащимся в Справочнике по освещению Североамериканского общества инженеров по освещению (IES).

Рабочее освещение будет использоваться в таких ситуациях, как области системной мебели, где общий уровень освещения будет недостаточным для выполнения конкретных требуемых функций.

Области ADP . Как правило, помещения ADP должны иметь такое же освещение, как и офисы.Если в помещении есть специальные рабочие места для компьютерной графики, может потребоваться регулируемое флуоресцентное освещение. Если большая зона ADP разделена на зоны с высокой и низкой активностью персонала, схема переключения должна предусматривать раздельное управление освещением в зонах с высокой и низкой активностью.

Конференц-залы и учебные комнаты . В этих помещениях должно быть сочетание люминесцентных ламп и ламп накаливания с регулируемой яркостью.

Вестибюли, атриумы, туннели и общественные коридоры
В этих помещениях поощряются особые концепции дизайна освещения.Дизайн освещения должен быть неотъемлемой частью архитектуры. В коридорах и туннелях можно использовать настенные или комбинированные настенные и потолочные светильники, которые помогут нарушить монотонность длинного плоского пространства. Как указывалось ранее, при проектировании систем освещения необходимо тщательно продумать обслуживание светильников и замену ламп.

Механические и электрические помещения
Освещение в аппаратных или кладовых должно быть обеспечено люминесцентными светильниками промышленного типа.Следует позаботиться о том, чтобы осветительные приборы располагались так, чтобы свету не мешали высокие или подвешенные части оборудования.

Обеденные зоны и серверы
В обеденных зонах лучше всего использовать дневной свет с помощью люминесцентных светильников. Ограниченное компактное люминесцентное освещение для акцентов приемлемо, если может быть достигнут архитектурный эффект, сравнимый с освещением лампами накаливания.

Пространства, определяющие персонажей в исторических структурах.
Пространства, которые вносят свой вклад в характер исторической структуры, как определено HBPP, должны быть освещены таким образом, чтобы усилить их исторический и архитектурный характер.Следует рассмотреть вопрос о техническом обслуживании и восстановлении исторических осветительных приборов, которые могут потребоваться в HBPP. Следует проявлять осторожность, чтобы не размещать светильники, переключатели, кабелепроводы или другие электрические устройства через определяющие характер архитектурные элементы.

Структурированная парковка . Светильники для парковок могут быть люминесцентными лентами с проволочными ограждениями или диффузорами. При установке приспособлений необходимо соблюдать осторожность, чтобы обеспечить необходимый зазор автомобиля. Закрытые люминесцентные или HID светильники следует рассматривать для надземных парковок.

High Bay Lighting . Освещение в магазинах, магазинах или складских помещениях с потолками выше 4900 мм (16 футов) должно быть натриевым светом высокого давления с улучшенной окраской. В областях, где цветопередача имеет особое значение, следует использовать галогениды металлов.

Дополнительное аварийное освещение . Освещение с частичным аварийным питанием также должно быть предусмотрено в помещениях с основным механическим, электрическим и коммуникационным оборудованием; Помещения ИБП, батарей и АДП; центры управления безопасностью; центры управления огнем; помещение, в котором находится система автоматизации здания; рядом с выходами; и лестничные клетки. Если камеры видеонаблюдения используются в системах безопасности, в рабочей зоне должно быть предусмотрено аварийное освещение.

Органы управления освещением
Все освещение должно быть обеспечено ручным, автоматическим или программируемым микропроцессорным управлением освещением. Применение этих элементов управления и контролируемых зон будет зависеть от ряда факторов помещения: частоты использования, доступного дневного света, нормального и продленного рабочего времени и использования открытых или закрытых офисных планов. Все эти факторы необходимо учитывать при создании зон, контроле зон и соответствующем контроле освещения.

Преимущества конфигурации освещения . Соответствующая конфигурация освещения может принести пользу правительству; он снижает эксплуатационные расходы, позволяя ограниченную работу в нерабочее время, использует естественное освещение в дневное рабочее время и облегчает разделение помещений.

Органы управления освещением закрытых помещений . Органы управления освещением закрытых помещений могут включать переключатели, датчики присутствия, датчики дневного света, датчики уровня освещенности или микропроцессоры.Светильники могут быть зонированы пространством или несколькими помещениями. Если для выключения света используются микропроцессорные средства управления, в каждом офисе должны быть предусмотрены локальные средства обхода для продолжения работы, когда это необходимо.

Следующие рекомендации по проектированию представлены для закрытых помещений:

• Фотоэлектрические датчики, снижающие уровень освещения в ответ на дневной свет, рекомендуются для небольших закрытых помещений с остеклением.
• Датчики присутствия следует рассматривать для небольших закрытых помещений без остекления.
• Микропроцессорное управление, программируемый контроллер или центральное компьютерное управление рекомендуется для нескольких замкнутых пространств или больших зон.
• Телефон с тональным набором номера или средства ручного управления должны быть предусмотрены, если предусмотрено управление микропроцессором, программируемым контроллером или центральным компьютером.

Органы управления освещением открытого пространства . Органы управления освещением открытого пространства могут включать переключатели, датчики уровня освещенности для пространств, прилегающих к остеклению, и микропроцессорное управление для зон внутри пространства.Если для выключения света используются микропроцессорные элементы управления, следует предусмотреть локальные средства блокировки для продолжения работы, когда это необходимо.

Большое открытое пространство следует разделить на зоны размером примерно 100 м2 (1000 квадратных футов) или на один пролет. Для помещений с открытой планировкой предусмотрены следующие рекомендации:

• Органы управления должны располагаться на стенах основной зоны, на постоянных стенах коридора или на колоннах
• Следует рассмотреть схемы дистанционного управления и сокращения от программируемого контроллера, микропроцессора и / или центрального компьютера.

Датчик присутствия управления освещением . Инфракрасные, ультразвуковые или пассивные двойные датчики следует рассматривать для небольших закрытых офисных помещений, коридоров (если адекватное освещение обеспечивается аварийной системой) и туалетов. Каждый датчик присутствия должен контролировать не более одного замкнутого пространства / зоны. Каждый датчик присутствия должен иметь этикетку с указанием номера панели и цепи. Датчики присутствия не следует использовать в открытых офисных помещениях или в помещениях, где размещается тепловыделяющее оборудование.

Таможня США,
Новый Орлеан, LA

Органы управления датчиком внешней освещенности . Следует учитывать фотоэлектрические датчики для светильников, прилегающих к застекленным зонам, и для парковок.

Наружное освещение
Наружные светильники должны соответствовать местным законам о зонировании. Уровни освещения для внешних пространств должны соответствовать значениям, указанным в Руководстве по освещению IES. Прожекторное освещение должно быть предусмотрено только в том случае, если это указано в строительной программе. Наружное освещение исторического здания должно быть спроектировано таким образом, чтобы оно гармонировало и поддерживало новые архитектурные характеристики, которые определяют характер сооружения.

Освещение парковок и проезжей части . Освещение парковки и проезжей части должно быть скрытым источником и не должно превышать отношение максимума к минимуму 10: 1 и отношения среднего к минимуму 4: 1.

Парковочные места должны быть спроектированы с использованием высокоэффективных светильников на опорах. Предпочтительны натриевые лампы высокого давления, но следует учитывать существующее освещение площадки и местную среду.Аварийное питание для освещения стоянки не требуется.

Подъезды . Осветительные приборы должны быть предусмотрены на всех входах и выходах крупных зданий. Эти светильники внешнего освещения должны быть подключены к цепи аварийного освещения.

Погрузочные доки . На погрузочных площадках должно быть предусмотрено внешнее освещение дверей. Светильники для освещения салона прицепов должны быть предусмотрены на каждой позиции грузовика.

Органы управления .Цепи наружного освещения должны управляться фотоэлементом и контроллером часов, чтобы включать в себя цепи ночного и частичного освещения.

Вернуться к началу

Система переключения аварийного освещения ЭЛТС2

Безопасное и надежное переключение нагрузки в аварийных ситуациях

Система переключения аварийного освещения предназначена для переключения одной или нескольких осветительных нагрузок с одного источника питания на другой во время сбоя питания или другой аварийной ситуации.Прочная конструкция ELTS2 и отказоустойчивая схема ETC одобрены UL 1008 для использования в любых североамериканских системах аварийного освещения, где важна безопасность жизни.

Гибкие требования к питанию и количеству цепей позволяют спроектировать систему, которую вы хотите. ELTS2 позволяет отдельным источникам света, которые обычно питаются от диммера, обеспечивать полное аварийное освещение в соответствии с Кодексом при отключении электроэнергии, активации пожарной сигнализации или ручной активации. В отличие от систем, которые просто обходят диммер, ELTS2 фактически передает нагрузку (как горячий, так и нейтральный проводник) с выхода диммера на отдельный аварийный источник питания.Локальная панель управления с переключателем и светодиодными индикаторами четко отображает состояние системы.

ELTS2 работает с новыми или существующими системами пожарной сигнализации или вспомогательными системами активации. Станции удаленных клавишных переключателей также обеспечивают надежный контроль там, где это необходимо.

Рейтинги и разрешения

• Сертификаты UL и cUL
  • Автоматический переключатель резерва ANSI / UL 1008 для использования в аварийных системах (код категории WPWR)
• Соответствует ANSI / NFPA 110, стандарту для систем аварийного и резервного питания
• Удовлетворяет требованиям национального электрического кодекса (NFPA 70) :
  • Статья 700 — Аварийные системы
  • Статья 701 — Требуемые законом резервные системы
  • Статья 702 — Дополнительные резервные системы
  • Раздел 518. 3 (C) — Помещения для монтажа
  • Раздел 520.7 — Театры и подобные места
  • Раздел 540.11 (C) — Кинотеатры
• Сейсмическая сертификация — Международный строительный кодекс

Характеристики продукта

• Соответствие UL 1008 , электрически управляемые, механически удерживаемые (обслуживаемые) безобрывные переключатели предотвращают случайное включение нормального и аварийного источников
• Одно- или трехфазное питание: 120/208 В, 120/240 В, 277/480 В
• Дополнительная дискретная аварийная ответвительная цепь питается от панель внешнего автоматического выключателя (другим лицом) или аварийное главное питание со встроенным распределителем параллельной цепи и защитой от перегрузки по току
• Автономная система до 24 цепей при 20 А
• Большой шкаф поддерживает любое количество цепей от 2 до 24 в группах по два
• Нормальный режим — подключает нагрузку к выходу диммера
• Аварийный режим — подключает нагрузку к аварийной ветви c ircuit
• Непрерывный мониторинг и отображение состояния нормального и аварийного питания
• Автоматически переключает выбранные нагрузки с нормального питания на аварийное
• Автоматически переключает обратно на нормальное питание при восстановлении
• Конфигурируемые настройки переключения и задержки
• Удаленная станция, пожарная сигнализация и активация вспомогательного контура
• Дополнительный шкаф NEMA 4 для наружной установки или там, где на агрегат будет попадать брызг от систем пожаротушения
  • Соответствует разделу 700 NEC.
