Потенциометр как подключить. Подключение потенциометра: пошаговое руководство для Arduino и других проектов

Как правильно подключить потенциометр к Arduino. Какие бывают типы потенциометров. Как работает потенциометр в качестве делителя напряжения. Примеры схем подключения потенциометра для различных задач.

Что такое потенциометр и как он работает

Потенциометр — это переменный резистор с тремя выводами, который позволяет регулировать сопротивление в электрической цепи. Он состоит из резистивного элемента и подвижного контакта (ползунка), который перемещается по этому элементу.

Основные характеристики потенциометра:

• Номинальное сопротивление — максимальное сопротивление между крайними выводами
• Тип — линейный или логарифмический
• Мощность рассеивания
• Количество оборотов
• Тип монтажа — выводной или поверхностный

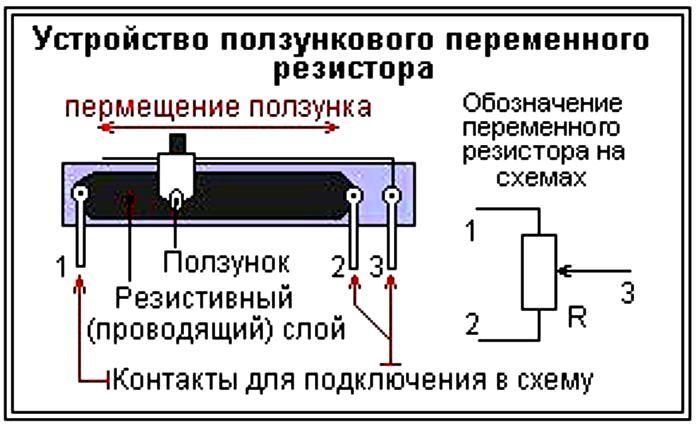

При вращении ручки потенциометра ползунок перемещается по резистивному элементу, изменяя сопротивление между средним и крайними выводами. Это позволяет использовать потенциометр для регулировки тока или напряжения в цепи.

Основные типы потенциометров

Существует несколько основных типов потенциометров:

Линейные потенциометры

У линейных потенциометров сопротивление изменяется пропорционально углу поворота. Они обозначаются буквой B и используются для регулировки параметров, не связанных со звуком.

Логарифмические потенциометры

Логарифмические потенциометры (тип A) имеют нелинейную характеристику изменения сопротивления. Они применяются в звуковой технике для регулировки громкости, так как лучше соответствуют восприятию звука человеческим ухом.

Многооборотные потенциометры

Многооборотные потенциометры позволяют выполнить более точную настройку за счет большего количества оборотов ручки (обычно от 3 до 25). Они часто используются в измерительной технике.

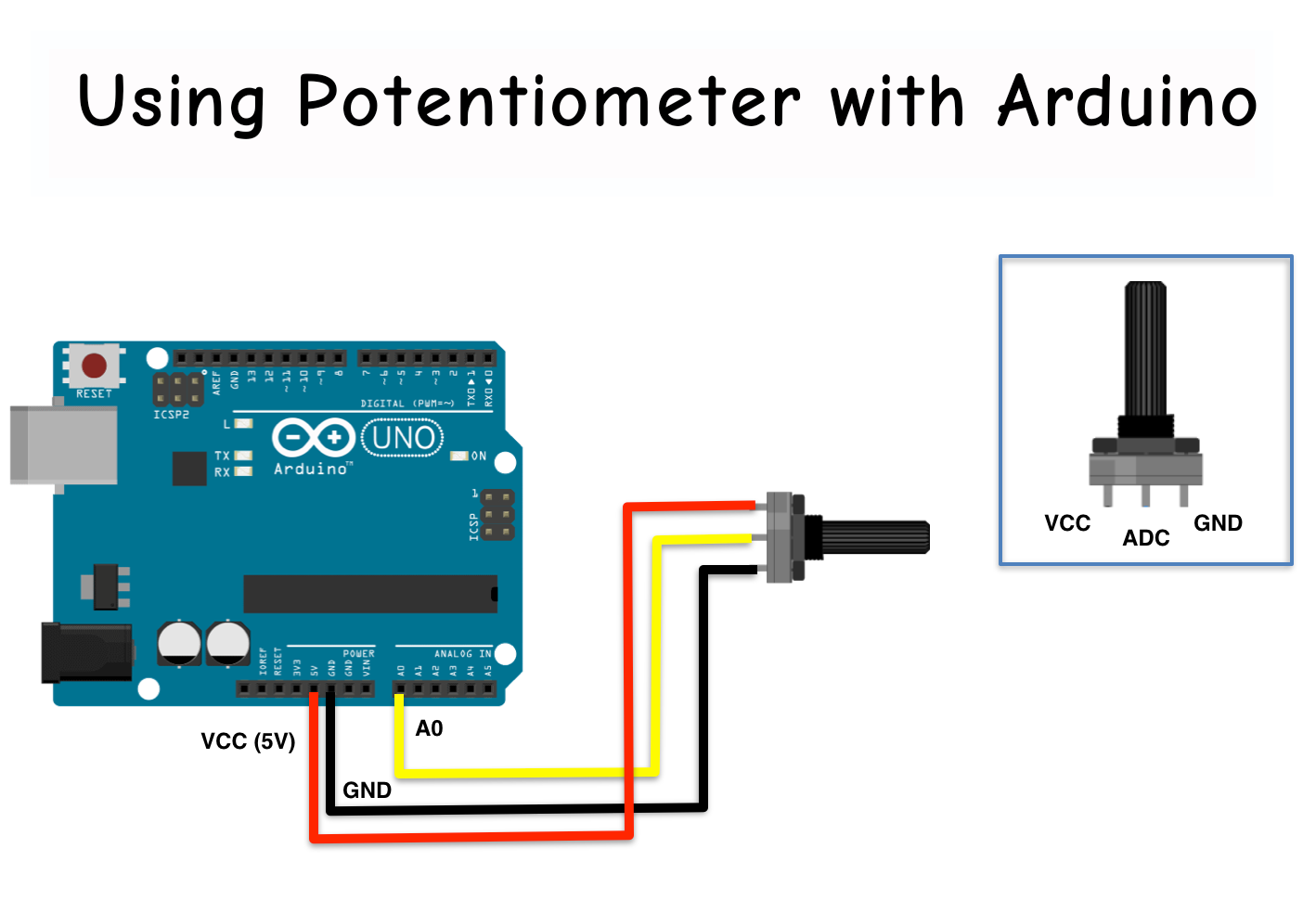

Схема подключения потенциометра к Arduino

Для подключения потенциометра к Arduino используется следующая схема:

• Крайние выводы потенциометра подключаются к питанию (5В) и земле (GND)
• Средний вывод подключается к аналоговому входу Arduino (A0-A5)

Пример кода для считывания значения с потенциометра:

«`arduino const int POT_PIN = A0; // Пин подключения потенциометра void setup() { Serial.begin(9600); } void loop() { int potValue = analogRead(POT_PIN); Serial.println(potValue); delay(100); } «`

Этот код считывает аналоговое значение с пина A0 и выводит его в последовательный порт. Значение будет изменяться от 0 до 1023 при вращении ручки потенциометра.

Использование потенциометра в качестве делителя напряжения

Одно из основных применений потенциометра — использование его в качестве делителя напряжения. В этом случае выходное напряжение снимается с среднего вывода и изменяется при вращении ручки.

Формула для расчета выходного напряжения:

Vout = Vin * (R2 / (R1 + R2))

Где:

• Vout — выходное напряжение
• Vin — входное напряжение
• R1 и R2 — сопротивления частей потенциометра

Такая схема позволяет плавно регулировать напряжение от 0 до Vin.

Подключение потенциометра для регулировки яркости светодиода

Распространенное применение потенциометра — регулировка яркости светодиода. Для этого можно использовать следующую схему:

«`arduino const int POT_PIN = A0; const int LED_PIN = 9; void setup() { pinMode(LED_PIN, OUTPUT); } void loop() { int potValue = analogRead(POT_PIN); int brightness = map(potValue, 0, 1023, 0, 255); analogWrite(LED_PIN, brightness); } «`

В этом примере значение с потенциометра (0-1023) преобразуется в диапазон ШИМ (0-255) для регулировки яркости светодиода.

Часто задаваемые вопросы о подключении потенциометров

Как определить тип потенциометра?

Тип потенциометра (линейный или логарифмический) обычно указывается на его корпусе. Линейные обозначаются буквой B, логарифмические — буквой A.

Каково максимальное входное напряжение для потенциометра?

Максимальное напряжение зависит от мощности рассеивания потенциометра. Для типичных потенциометров малой мощности рекомендуется не превышать 5-12В.

Можно ли использовать потенциометр для управления мощными нагрузками?

Напрямую — нет. Для управления мощными нагрузками потенциометр используется в паре с усилительным элементом, например транзистором или операционным усилителем.

Как подключить несколько потенциометров к одному микроконтроллеру?

Каждый потенциометр подключается к отдельному аналоговому входу микроконтроллера. Если входов не хватает, можно использовать мультиплексор или АЦП с несколькими каналами.

Заключение

Потенциометры являются универсальным и удобным компонентом для регулировки параметров электрических цепей. Правильный выбор типа и схемы подключения потенциометра позволяет решать широкий спектр задач — от простой регулировки яркости светодиода до точного управления в измерительных приборах.

При работе с потенциометрами важно учитывать их основные характеристики и особенности применения. Это поможет создавать надежные и эффективные устройства для различных проектов.

Все о распайке звукоснимателей | Блог на Струнки.ру

ВездеСтруныАксессуарыФурнитураЭлектроникаЗвукоснимателиДля мастеровУсиление, эффектыСтудия и звукДля барабанщиковДругоеГитары

Распайка звукоснимателей – одна из самых часто-проводимых процедур над гитарой. Как минимум, необходимо будет припаять отвалившийся проводок, а как максимум – заменить звукосниматель.

Учитывая, что схем распайки, типов звукоснимателей и гитар бесчисленное множество, для проведения грамотной распайки необходимо понимание своих собственных действий.

Именно поэтому команда Струнки.ру подготовила для вас серию статей, которая поможет вам разобраться в основах распайки звукоснимателей.



Разводка звукоснимателя

Всё, что нужно знать рядовому гитаристу, так это то, что своими катушками звукосниматель принимает сигнал от возмущения электрического поля, на которое влияют колеблющиеся струны.

Однако, для того, чтобы был сигнал (т.е. звук), необходимо создать разницу потенциалов (или напряжение) между началом и концом провода в катушке.



Прямое подключение

Предлагаем рассмотреть подключение гитарного звукоснимателя типа Single. Для начала необходимо получить сигнал, припаяв два провода от звукоснимателя к гитарному гнезду. В нашем случае чёрный провод идёт на «землю», а белый – «сигнал».

В результате мы получим звукосниматель, который невозможно отрегулировать по громкости или отрезать лишние частоты. Тем не менее, он работает и звучит, хоть и посредственно.



Включить/Выключить звук

Что можно сделать еще? В цепь можно добавить так называемся Kill Switch – переключатель (или кнопка), который одним нажатием включает или выключает звук. Казалось бы, можно поставить переключатель на сигнал (белый провод) и дело в шляпе.

Однако, в таком случае мы получим страшный шум из помех, как если бы включили комбоусилитель с кабелем без подключённой в него гитары.

Для корректной работы Kill Switch необходимо, чтобы в позиции «ВКЛ» сигнал был подключён к выходу датчика, а в позиции «ВЫКЛ» он подключён напрямую к земле. Подробнее на схеме:



Прибавить/Убавить звук

Следующий элемент схемы, который присутствует во всех электрогитарах, бас-гитарах и прочих инструментов – потенциометр громкости, который выглядит вот так:

Потенциометр обладает тремя контактами. Два крайних контакта предназначены для подключения сигнала и земли (белый и чёрный провод). Средний же контакт предназначен для соединения потенциометра с гитарным гнездом (сигнал).

В конечном итоге мы сможем изменять громкость звучания инструмента. Регулировка осуществляется в две стороны – «на сигнал» (максимальная громкость) или же «на землю» — сигнал отсутствует, звука нет. Или же какое-то среднее значение между ними.

Из схемы видно, что провод «земли» в данном случае припаивается к задней части потенциометра, что обеспечивает его заземление и, как следствие, избавление от фоновых помех.



Отрезать частоты

Следующее, что применяют практически на всех гитарах – потенциометр тона.

Почему практически? На некоторые современные гитары иногда не устанавливают потенциометр тона. Чаще всего такие гитары имеют всего лишь один бриджевый звукосниматель.

В большинстве случаев потенциометр тона используют вместе с тонкомпенсацией, которой посвящена другая статья.

Если кратко, то тонкомпенсация необходима для снижения зашкаливающего уровня высоких частот при выкручивании ручки тона в максимальное положение.

Итак, схема распайки потенциометра тона выглядит следующим образом:

Из схемы видно, что сигнал (белый провод) сначала идёт от звукоснимателя на потенциометр громкости, с потенциометра громкости сигнал идёт на потенциометр тона. Земля (чёрный провод) идёт от звукоснимателя на потенциометр громкости и заземляет его, с места заземления идёт на корпус потенциометра тона для его заземления, после чего провод идёт на гнездо.

Тонкомпенсация распаяна довольно просто: один вывод на землю (корпус потенциометра), второй на средний контакт потенциометра.



Используем два звукоснимателя (синглы)

Ранее мы рассмотрели простейшие принципы распайки одного звукоснимателя, но как быть, если звукоснимателей два?

На данном предлагаем добавить к существующей схеме распайки еще один звукосниматель. Первое, что необходимо добавить в схему – переключатель. К примеру, 2-х позиционный переключатель, позволяющий переключаться между нековым и бриджевым звукоснимателем.

Принцип работы показан на рисунке ниже – переключатель позволяет направить сигнал от звукоснимателя на потенциометр громкости.

Однако на практике практически всегда применяется 3-позиционный переключатель, позволяющий использовать звукосниматели вместе, а не только по отдельности.



Самые распространённые типы переключателей

Лопастной переключатель (скользящий)

Переключатель, который устанавливают практически на все модели гитар типа Telecaster и Stratocaster. Существуют как 3-позиционные, так и 5-позиционные переключатели (для гитар с тремя звукоснимателями). Правда, в некотором случае на гитары с тремя звукоснимателями могут устанавливать 3-позиционный переключатель.

3-позиционный имеет следующие положения: нековый звукосниматель, нековый + бриджевый, бриджевый звукосниматель.

5-позиционный имеет следующие положения: нековый звукосниматель, нековый + средний, средний, средний + бриджевый, бриджевый.

Устройство подобного переключателя простейшее – три или пять контактов, которые имеют параллельное включение.

Ниже на рисунке представлена схема работы 3-х позиционного переключателя:

На схеме видно, как именно подключаются звукосниматели к переключателю. Следует помнить, что к переключателю подключается провод «сигнал» (белый).

Из схемы видно, что «земля» (чёрный провод) – подключается ко всем потенциометрам и идёт на разъём. Только белый и зелёный провод идёт на переключатель.

Зелёный провод предназначен для того, чтобы потенциометр громкости мог изменять уровень сигнала во всех положениях переключателя.



Переключатель рычажного типа

Чаще всего устанавливают на гитары типа Les Paul или SG. Всегда имеют 3-позиционное исполнение.

Для примера будем использовать схему распайки с двумя синглами.

Схема переключения отлична от предыдущего рассмотренного нами типа, однако принцип работы немного отличается. Главное отличие – отсутствие у переключателя рычажного типа скользящего механизма. Считается, что данное отличие обуславливает его надёжность перед скользящим типом. Выглядит подобный переключатель следующим образом:

Распайка аналогична:

В конечном итоге переключатель позволит нам использовать либо нековый, либо бриджевый звукосниматель, либо же нек + бридж.



Используем два звукоснимателя (хамбакеры)

Итак, основываясь на информации, которая у нас имеется, мы смело можем рассмотреть нижеприведённую схему:

Подключение двух хамбакеров, в целом, аналогично подключению двух синглов, однако хамбакеры, ввиду конструктивных особенностей, имеют больше двух проводов.

Красный и белый провод необходимо соединить и изолировать (при их наличии, чаще всего они уже соединены на производстве и изолированы от ваших глаз).

Зелёный провод и серый необходимо подвести к земле (к потенциометру громкости).

Чёрный провод сначала идёт к потенциометру громкости на крайний левый контакт. При этом чёрный провод выходит с земли на потенциометрах и соединяется со средним контактом переключателя, после чего идёт на разъём.

Белый провод (сигнал) идёт от среднего контакта к переключателю, а от переключателя к разъёму.



Используем три звукоснимателя (синглы)

Гитары типа Stratocaster – настоящая классика гитарной индустрии. На подобных гитарах чаще всего используют три звукоснимателя типа сингл.

Из схемы ниже видно, что к контактам переключателя необходимо подвести провода сигнала от каждого звукоснимателя.

Далее необходимо подключить потенциометры тона, позволяющие регулировать уровень частот для некового и среднего звукоснимателя. Сделать подобное можно следующим образом:

Так же следует помнить, что от звукоснимателей исходит «земля» (чёрный провод), который необходимо припаять на каждый потенциометр.

Примечание: синяя стрелка – соединение оранжевого провода от потенциометра тона, позволит нам использовать для некового звукоснимателя сразу два потенциометра тона.

Зелёная стрелка – изменение подключения с одного крайнего контакта на другой несколько изменяет сопротивление, однако разницу в звуке в таком случае можно услышать только на очень качественном оборудовании.

Схема распайки 5-позиционного переключателя аналогична 3-позиционному.



Данная статья – лишь основы распайки. Мы надеемся, что вы усвоили основные принципы распайки и работы гитарной электроники.

Ничего не найдено для Wp Content Uploads Polnoe_Rukovodstvo_Privod_Seria_M%25D0%25A1I Fci Pdf

Данная политика конфиденциальности относится к сайту под доменным именем instart-info.ru. Эта страница содержит сведения о том, какую информацию мы (администрация сайта) или третьи лица могут получать, когда вы пользуетесь нашим сайтом.

Данные, собираемые при посещении сайта

Персональные данные

Персональные данные при посещении сайта передаются пользователем добровольно, к ним могут относиться: имя, фамилия, отчество, номера телефонов, адреса электронной почты, адреса для доставки товаров или оказания услуг, реквизиты компании, которую представляет пользователь, должность в компании, которую представляет пользователь, аккаунты в социальных сетях; поля форм могут запрашивать и иные данные.

Эти данные собираются в целях оказания услуг или продажи товаров, связи с пользователем или иной активности пользователя на сайте, а также, чтобы отправлять пользователям информацию, которую они согласились получать.

Мы не проверяем достоверность оставляемых данных, однако не гарантируем качественного исполнения заказов или обратной связи с нами при некорректных данных.

Данные собираются имеющимися на сайте формами для заполнения (например, регистрации, оформления заказа, подписки, оставления отзыва, обратной связи и иными).

Формы, установленные на сайте, могут передавать данные как напрямую на сайт, так и на сайты сторонних организаций (скрипты сервисов сторонних организаций).

Также данные могут собираться через технологию cookies (куки) как непосредственно сайтом, так и скриптами сервисов сторонних организаций. Эти данные собираются автоматически, отправку этих данных можно запретить, отключив cookies (куки) в браузере, в котором открывается сайт.

Не персональные данные

Кроме персональных данных при посещении сайта собираются не персональные данные, их сбор происходит автоматически веб-сервером, на котором расположен сайт, средствами CMS (системы управления сайтом), скриптами сторонних организаций, установленными на сайте. К данным, собираемым автоматически, относятся: IP адрес и страна его регистрации, имя домена, с которого вы к нам пришли, переходы посетителей с одной страницы сайта на другую, информация, которую ваш браузер предоставляет добровольно при посещении сайта, cookies (куки), фиксируются посещения, иные данные, собираемые счетчиками аналитики сторонних организаций, установленными на сайте.

Эти данные носят неперсонифицированный характер и направлены на улучшение обслуживания клиентов, улучшения удобства использования сайта, анализа посещаемости.

Предоставление данных третьим лицам

Мы не раскрываем личную информацию пользователей компаниям, организациям и частным лицам, не связанным с нами. Исключение составляют случаи, перечисленные ниже.

Данные пользователей в общем доступе

Персональные данные пользователя могут публиковаться в общем доступе в соответствии с функционалом сайта, например, при оставлении отзывов, может публиковаться указанное пользователем имя, такая активность на сайте является добровольной, и пользователь своими действиями дает согласие на такую публикацию.

По требованию закона

Информация может быть раскрыта в целях воспрепятствования мошенничеству или иным противоправным действиям; по требованию законодательства и в иных случаях, предусмотренных законом.

Для оказания услуг, выполнения обязательств

Пользователь соглашается с тем, что персональная информация может быть передана третьим лицам в целях оказания заказанных на сайте услуг, выполнении иных обязательств перед пользователем. К таким лицам, например, относятся курьерская служба, почтовые службы, службы грузоперевозок и иные.

Сервисам сторонних организаций, установленным на сайте

На сайте могут быть установлены формы, собирающие персональную информацию других организаций, в этом случае сбор, хранение и защита персональной информации пользователя осуществляется сторонними организациями в соответствии с их политикой конфиденциальности.

Сбор, хранение и защита полученной от сторонней организации информации осуществляется в соответствии с настоящей политикой конфиденциальности.

Как мы защищаем вашу информацию

Мы принимаем соответствующие меры безопасности по сбору, хранению и обработке собранных данных для защиты их от несанкционированного доступа, изменения, раскрытия или уничтожения, ограничиваем нашим сотрудникам, подрядчикам и агентам доступ к персональным данным, постоянно совершенствуем способы сбора, хранения и обработки данных, включая физические меры безопасности, для противодействия несанкционированному доступу к нашим системам.

Ваше согласие с этими условиями

Используя этот сайт, вы выражаете свое согласие с этой политикой конфиденциальности. Если вы не согласны с этой политикой, пожалуйста, не используйте наш сайт. Ваше дальнейшее использование сайта после внесения изменений в настоящую политику будет рассматриваться как ваше согласие с этими изменениями.

Отказ от ответственности

Политика конфиденциальности не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, которые могут содержать упоминание о нашем сайте и с которых могут делаться ссылки на сайт, а также ссылки с этого сайта на другие сайты сети Интернет. Мы не несем ответственности за действия других веб-сайтов.

Изменения в политике конфиденциальности

Мы имеем право по своему усмотрению обновлять данную политику конфиденциальности в любое время. В этом случае мы опубликуем уведомление на главной странице нашего сайта. Мы рекомендуем пользователям регулярно проверять эту страницу для того, чтобы быть в курсе любых изменений о том, как мы защищаем информацию пользователях, которую мы собираем. Используя сайт, вы соглашаетесь с принятием на себя ответственности за периодическое ознакомление с политикой конфиденциальности и изменениями в ней.

Как с нами связаться

Если у вас есть какие-либо вопросы о политике конфиденциальности, использованию сайта или иным вопросам, связанным с сайтом, свяжитесь с нами:

8 800 222 00 21

[email protected]

Основы электроники. Как работает потенциометр

Потенциометр, также называемый потенциометром, может иметь самые разные формы и использоваться во многих приложениях в повседневной жизни, например, для управления громкостью звука радио.

Потенциометр представляет собой регулируемый вручную переменный резистор с тремя клеммами. На рисунке ниже вы можете увидеть несколько примеров потенциометров.

Обозначения потенциометра

На электрической схеме потенциометр обозначается одним из двух следующих символов:

Как работает потенциометр?

Потенциометр имеет 3 контакта. Две клеммы (синяя и зеленая) подключены к резистивному элементу, а третья клемма (черная) подключена к регулируемому движку.

Потенциометр может работать как реостат (переменный резистор) или как делитель напряжения .

Реостат

Для использования потенциометра в качестве реостата используются только два контакта: внешний и центральный. Положение дворника определяет, какое сопротивление оказывает потенциометр цепи, как показано на рисунке:

Если у нас есть потенциометр 10 кОм, это означает, что максимальное сопротивление переменного резистора 10 кОм, а минимальное 0 Ом. Это означает, что, изменяя положение дворника, вы получаете значение от 0 Ом до 10 кОм.

Делитель напряжения

Потенциометры могут использоваться в качестве делителей напряжения. Чтобы использовать потенциометр в качестве делителя напряжения, все три контакта соединены. Один из внешних контактов подключен к GND, другой — к Vcc, а средний контакт — это выходное напряжение.

Когда потенциометр используется в качестве делителя напряжения, положение ползунка определяет выходное напряжение. При таком подключении потенциометра получается следующая схема:

В основном делитель напряжения используется для преобразования большого напряжения в меньшее.

Выходное напряжение можно рассчитать с помощью следующего уравнения, полученного из закона Ома:0015 конус . Конусность — это отношение между положением и сопротивлением потенциометра. Наиболее распространенными типами являются линейные и логарифмические конусы .

Линейные потенциометры

Наиболее распространенной формой является простой линейный конус. В линейном конусе зависимость между сопротивлением и положением потенциометра является линейной.

Это означает, что если ручка потенциометра находится в среднем положении, выходное напряжение составляет половину напряжения на потенциометре. См. рисунок ниже:

Потенциометры с линейным конусом отмечены буквой B.

Логарифмические потенциометры

Нелинейные конусы специально используются в приложениях управления звуком, а именно логарифмические конусы (есть также обратно-логарифмические конусы ). Взаимосвязь между положением и сопротивлением показана на следующем рисунке:

Потенциометры с логарифмическим конусом отмечены буквой A.

Подведение итогов

Надеюсь, сегодня вы узнали что-то новое и нашли это объяснение полезным. .

Если вы хотите узнать больше об основах электроники или хотите начать знакомство с миром электроники, обязательно ознакомьтесь с нашей электронной книгой «Электроника для начинающих» .

Спасибо за внимание.

Создание проектов веб-сервера с платами ESP32 и ESP8266 для удаленного управления выходами и датчиками. Изучите HTML, CSS, JavaScript и протоколы связи клиент-сервер  СКАЧАТЬ »

Создание проектов веб-сервера с платами ESP32 и ESP8266 для удаленного управления выходами и датчиками. Изучите HTML, CSS, JavaScript и протоколы связи клиент-сервер  СКАЧАТЬ »

Рекомендуемые ресурсы

Что читать дальше…

Понравился этот проект? Будьте в курсе, подписавшись на нашу рассылку!

Подключение потенциометра: подробное руководство

Введение в подключение потенциометра

Потенциометры служат универсальным инструментом в электронных схемах, который позволяет пользователям регулировать движение электрического тока. Как правило, они изготавливаются из углерода, проводящего пластика или материала с проволочной обмоткой и состоят из резистивного элемента и регулируемого скребка, который скользит по нему. Проводка потенциометра является важной темой, когда дело доходит до электроники.

Положение ползунка вдоль резистивного элемента, подключенного к двум внешним клеммам, может регулировать сопротивление потенциометра, тем самым контролируя ток. Потенциометры бесценны во многих областях — они используются в качестве регуляторов громкости и тембра аудиооборудования, регуляторов скорости двигателей и вентиляторов или датчиков в контрольно-измерительных системах. В конечном счете, эта универсальность делает их важным компонентом любой электронной системы. Потенциометры доступны в различных формах и конфигурациях, включая линейные, логарифмические и многооборотные конструкции. Основным преимуществом потенциометров является их практичность как эффективного способа изменить работу схемы; они могут быть легко включены в установленные цепи с регулируемым сопротивлением для удовлетворения динамических требований.

Потенциометры являются неотъемлемым элементом многочисленных электронных систем, и понимание их работы, а также их правильное применение является важным умением для любого, кто имеет дело с цифровыми схемами.

В этой статье

Различные типы потенциометров

От электронных приложений до различных конфигураций и типов, потенциометры — обычно называемые «потенциометрами» или переменными резисторами — предлагают множество вариантов, которые можно адаптировать специально для ваших нужд. потребности. Вот некоторые из лучших сортов, которые вы должны рассмотреть:

Линейные потенциометры

Линейные потенциометры, также называемые линейными коническими потенциометрами, представляют собой резистивный элемент, который постоянно изменяется в зависимости от положения ползунка. Сопротивление изменяется при движении от одного конца элемента устройства к другому равномерным и устойчивым образом. Такие виды потенциометров обычно используются для регулировки громкости и тембра звуковой системы или диммеров освещения.

Логарифмический потенциометр

Логарифмические потенциометры, также известные как потенциометры тонуса звука, чрезвычайно полезны в звуковом оборудовании благодаря их резистивному элементу, который изменяется логарифмически в зависимости от положения дворника. Это позволяет вам слышать больший диапазон звуков, поскольку ваше ухо воспринимает звук в логарифмическом масштабе! Обладая такими невероятными характеристиками и функциональностью, эти потенциометры, безусловно, представляют большую ценность для тех, кто хочет поднять качество звука на новый уровень.

По сравнению с однооборотными потенциометрами многооборотные потенциометры обеспечивают гораздо более точную калибровку благодаря резистивному элементу, который может вращаться несколько раз. Благодаря своей точности эти устройства обычно используются в контрольно-измерительных системах, где важна точность.

Поворотные потенциометры

Поворотные потенциометры, также известные как поворотные энкодеры или переключатели, содержат вал, который можно вращать для управления положением очистителя. Эти потенциометры исключительно полезны для звукового оборудования и промышленных систем; они часто используются для регулировки громкости/тона в пользовательских интерфейсах.

Ползунковые потенциометры

Ползунковые потенциометры: Эти потенциометры имеют линейный резистивный элемент, прикрепленный к скользящему механизму, а грязесъемник прочно прикреплен к указанному ползунку. Это движение слайда изменяет сопротивление, когда вы двигаетесь по нему. Вы часто найдете эти типы потенциометров в небольших электронных гаджетах, таких как мобильные телефоны и портативные аудиоплееры, из-за их размера и удобства!

Подстроечные потенциометры

Подстроечные потенциометры, также известные как подстроечные потенциометры или предустановленные потенциометры, представляют собой крошечные электронные компоненты, используемые при производстве и калибровке электрических цепей. Использование подстроечных потенциометров позволяет производить регулировку непосредственно на печатной плате без какого-либо внешнего вмешательства со стороны конечных пользователей. Это сводит к минимуму хлопоты и максимально повышает эффективность производственных процессов, а также задач по устранению неполадок в будущем!

Цифровые потенциометры

Цифровые потенциометры могут стать настоящим прорывом в цифровой обработке сигналов и цепях, требующих дистанционного управления сопротивлением. Вместо использования механических очистителей, как в случае с аналоговыми потенциометрами, они используют цифровые сигналы для управления уровнями сопротивления. Прежде чем выбрать его для своего конкретного проекта, необходимо иметь представление о различных видах и областях применения этого устройства; так они получают оптимальные результаты!

Выбор подходящего потенциометра

Навигация по обилию потенциометров, доступных для вашего электронного проекта или приложения, может быть ошеломляющей, поэтому при выборе необходимо учитывать некоторые факторы:

Сопротивление имеет значение

Сопротивление потенциометра определяет ток, который может пройти через это. Потенциометры бывают всех форм и размеров, от нескольких ом до нескольких мегаом! При выборе потенциометра убедитесь, что его значение совместимо с потребностями вашей схемы.

Допуск

Допуск является жизненно важным элементом, который следует учитывать при работе с потенциометрами, поскольку он позволяет измерить способность устройства обеспечивать постоянство уровней сопротивления. Этот уровень допуска выражается в процентах, и обычно чем ниже это значение, тем точнее будут ваши показания. Если вам нужны точные значения сопротивления от вашего потенциометра, вы можете избегать тех, которые обеспечивают более высокие допуски.

Номинальная мощность

При выборе лучшего потенциометра для вашей схемы необходимо учитывать его номинальную мощность. Номинальная мощность показывает, какую мощность компонент может безопасно выдержать, не перегреваясь и не перегорая. Обязательно выберите потенциометр с соответствующей номинальной мощностью, которая соответствует критериям энергопотребления вашей конкретной цепи!

Тип потенциометра

Выберите тип потенциометра, который лучше всего подходит для вашего приложения. Линейные потенциометры подходят для приложений, требующих линейного отклика, таких как регуляторы громкости или тембра. Логарифмические потенциометры лучше всего подходят для звуковых приложений, где человеческое ухо воспринимает изменения громкости в логарифмическом масштабе. Многооборотные потенциометры идеально подходят для точной калибровки, а цифровые потенциометры подходят для цифровой обработки сигналов.

Физические размеры

Физический размер потенциометра может быть важным фактором, особенно если пространство ограничено. Обязательно выберите потенциометр, который будет соответствовать доступному пространству в вашем проекте или приложении.

Тип монтажа

Доступны различные типы монтажа потенциометров, такие как монтаж на панель, монтаж на печатной плате или монтаж через отверстие. Выберите потенциометр с типом крепления, совместимым с вашей печатной платой или корпусом.

Поиск подходящего потенциометра для вашего проекта или приложения включает анализ различных характеристик, таких как значение сопротивления, уровень допуска, номинальная мощность, тип потенциометра, физические размеры и способ монтажа. Принимая во внимание все эти факторы с проницательностью и точностью, вы можете гарантировать, что ваш выбор соответствует назначению.

Схема подключения потенциометра

Потенциометры обычно используются в электронных схемах для управления напряжением или протеканием тока. Вот несколько схем подключения для различных типов потенциометров:

Схема подключения линейного потенциометра

Линейные потенциометры имеют резистивный элемент, линейно изменяющийся в зависимости от положения ползунка. Вот как подключить линейный потенциометр:

• Подключите один конец потенциометра к земле.
• Подключите другой конец потенциометра к источнику питания.
• Подключите клемму стеклоочистителя к входу или выходу цепи.

Вот пример диаграммы.

Схема подключения логарифмического потенциометра

Логарифмический потенциометр имеет переменный резистивный элемент, который следует экспоненциальному закону с положением дворника. Чтобы подключить этот тип устройства, вы должны:

• Привязать одну сторону к земле для устойчивости.
• Присоедините оставшийся конец к источнику питания, чтобы обеспечить его энергией и током.
• Используйте конденсатор на клемме холостого хода при подключении к входным или выходным цепям по мере необходимости!

Многооборотный потенциометр, схема подключения ползункового потенциометра

Чтобы подключить многооборотный потенциометр, выполните следующие действия:

• Закрепите один конец резистивного элемента на земле.
• Прикрепите другую клемму к источнику питания.
• Соедините сторону стеклоочистителя с входом или выходом в схеме схемы.

Просто следуя этим шагам и вращая ручку несколько раз, вы можете регулировать уровни сопротивления по мере необходимости!

Поиск и устранение неисправностей проводки потенциометра

Потенциометры могут испытывать проблемы с проводкой, что в конечном итоге может привести к неисправности цепей. Чтобы помочь вам устранить эти проблемы, вот несколько полезных советов по проводке потенциометра:

Проверка на наличие ослабленных соединений

Первое, что необходимо проверить при устранении неполадок проводки потенциометра, — это ослабление соединений. Если какое-либо из соединений ослаблено, это может привести к неисправности цепи. Проверьте все соединения, чтобы убедиться, что они затянуты и надежны.

Проверка проводки потенциометра на наличие коротких замыканий

Одной из наиболее частых проблем с проводкой потенциометра является короткое замыкание. Это происходит, когда два провода соединены напрямую, что приводит к нежелательному соединению между отдельными точками вашей цепи. Короткое замыкание может повредить схему и привести к неисправностям, если не будет устранено достаточно быстро. Чтобы избежать этих проблем, внимательно ищите признаки короткого замыкания во всех соединениях!

Проверка на наличие поврежденных компонентов

Во время подключения компоненты могут выйти из строя. Если какой-либо из этих элементов не в хорошем состоянии, схема потенциально может выйти из строя или выйти из строя. Поэтому важно тщательно осмотреть все связанные детали перед подключением цепей, чтобы убедиться, что все работает наилучшим образом.

Проверка правильности подключения

При подключении потенциометров необходимо убедиться, что используемая схема соответствует типу и применению реализуемой схемы. При неправильном подключении ваша система будет работать неадекватно или вообще не будет работать; дважды проверьте этот важный шаг, обратившись к примерной схеме перед включением питания!

Проверьте потенциометр

Если электропроводка в порядке, возможно, потенциометр неисправен. Используйте мультиметр, чтобы проверить его и убедиться, что все работает правильно. Если вы обнаружите, что эта деталь вышла из строя, рассмотрите возможность замены ее совершенно новой для достижения наилучших результатов.

Проверка на наличие проблем с заземлением

Если потенциометр неправильно заземлен, это может привести к отказу цепи. Во избежание каких-либо проблем убедитесь, что все заземляющие соединения надежно и правильно подключены. Следуйте этим простым шагам, если вы хотите быстро определить и решить проблемы с проводкой потенциометров в электронных схемах.

Расширенное использование проводки потенциометра

Готовы ли вы вывести свои навыки подключения потенциометра на новый уровень? Существует несколько передовых технологий, которые помогут оптимизировать производительность:

Использование экранированной проводки потенциометра

Экранированная проводка — это очень эффективный метод блокировки помех в электронной схеме. Он включает в себя покрытие кабелей проводящим экраном для защиты от внешних электромагнитных помех. Этот подход особенно полезен, когда потенциометры используются для обеспечения деликатных операций, таких как звуковые сети.

Использование проводки двухклавишного потенциометра

Двухганговые потенциометры — это отличное компактное решение для любой стереосистемы. Эти два идентичных потенциометра поставляются в одном корпусе и могут легко управлять как левым, так и правым каналами, уменьшая сложность проводки и обеспечивая максимальную эффективность. Идеально подходит для тех, кто хочет оптимизировать свою звуковую систему без ущерба для качества!

Использование конических потенциометров

Конические потенциометры имеют нелинейную кривую сопротивления, что делает их идеальными для цепей, требующих точного регулирования сопротивления в расширенном диапазоне. Возьмем, к примеру, аудиосистемы; конические потенциометры являются идеальным решением для регулировки уровня громкости, поскольку их логарифмическая конусность превосходит линейную в данном конкретном случае.

Использование подстроечных потенциометров

Миниатюрные подстроечные потенциометры идеально подходят для сборки и калибровки цепей, поскольку они позволяют точно настраивать сопротивление. В частности, их можно найти в радиочастотных системах, требующих предельной точности при регулировке сопротивления.

Использование разветвителей потенциометров

Разветвители потенциометров представляют собой мощные электронные схемы, которые можно использовать для разделения сигнала потенциометра на несколько выходов. Эти компоненты оказываются бесценными в ситуациях, когда один и тот же потенциометр должен одновременно управлять различными функциями или конфигурациями. Проектирование и изготовление этих разветвителей не требует усилий, поскольку они могут быть созданы с помощью операционных усилителей или простых резистивных цепей.

Использование проводки цифрового потенциометра

Для точного управления или частого изменения номиналов резисторов в цифровых аудиосистемах нет ничего лучше, чем цифровые потенциометры. Чтобы еще больше оптимизировать работу этих электронных компонентов, опытные инженеры используют инновационные стратегии, такие как экранированная проводка, двухклавишные потенциометры и подстроечные потенциометры, и это лишь некоторые из них, способствующие повышению функциональности, точности и гибкости цепей, питаемых по технологии потенциометров.
