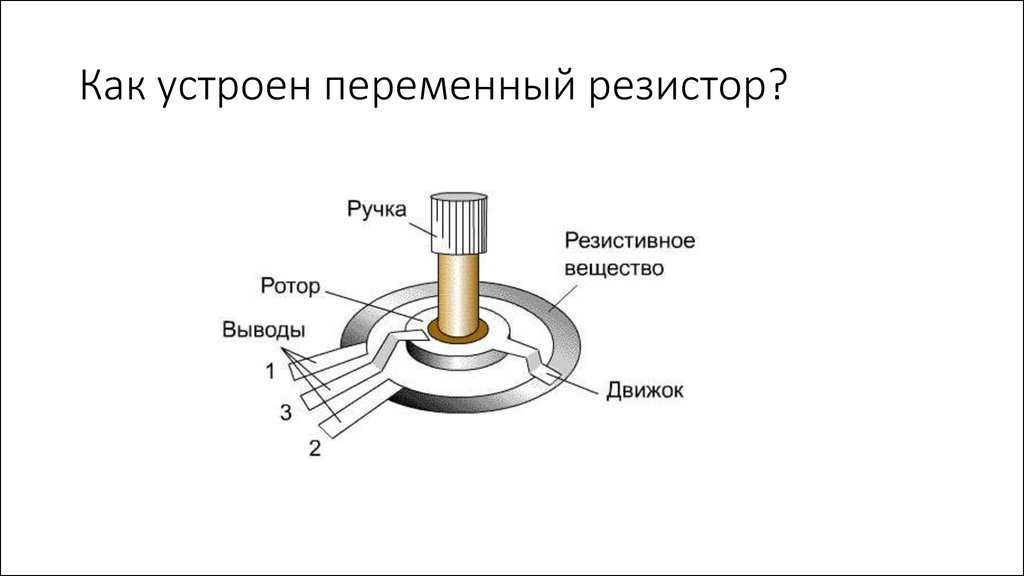

Что такое потенциометр и как он устроен

Потенциометр — это переменный резистор с тремя выводами, позволяющий плавно регулировать сопротивление в электрической цепи. Основные элементы конструкции потенциометра:

• Резистивный элемент — дорожка из резистивного материала
• Подвижный контакт (движок) — скользит по резистивной дорожке
• Корпус — защищает внутренние элементы
• Выводы — для подключения в схему
• Вал — для вращения движка

При вращении вала изменяется положение движка по резистивной дорожке, что приводит к изменению сопротивления между выводами потенциометра.

Основные виды потенциометров

По конструкции и способу регулировки различают следующие виды потенциометров:

1. Поворотные потенциометры

Наиболее распространенный тип. Регулировка осуществляется вращением вала. Бывают однооборотные (поворот на 270°) и многооборотные.

2. Ползунковые потенциометры

Регулировка происходит линейным перемещением ползунка. Часто используются в микшерных пультах, эквалайзерах.

3. Подстроечные потенциометры

Миниатюрные потенциометры для точной регулировки. Настройка производится с помощью отвертки.

4. Цифровые потенциометры

Электронные аналоги обычных потенциометров. Управляются микроконтроллером через цифровой интерфейс.

Принцип работы потенциометра

Принцип работы потенциометра основан на делении входного напряжения. Рассмотрим схему подключения:

• Крайние выводы подключаются к источнику напряжения
• Средний вывод (движок) является выходом
• При вращении вала движок перемещается по резистивной дорожке
• Напряжение на выходе зависит от положения движка

Таким образом, потенциометр работает как делитель напряжения с регулируемым коэффициентом деления. Выходное напряжение может изменяться от 0 до значения входного напряжения.

Схемы подключения потенциометра

Существует несколько базовых схем подключения потенциометра:

1. Делитель напряжения

Классическая схема для получения регулируемого напряжения:

• Крайние выводы — к источнику питания
• Средний вывод — выход регулируемого напряжения

2. Переменный резистор

Для регулировки тока в цепи:

• Используются два вывода — крайний и средний
• Работает как обычный резистор с переменным сопротивлением

3. Регулятор громкости

Схема для аудиотехники:

• Входной сигнал подается на крайний вывод
• Средний вывод — выход на усилитель
• Второй крайний вывод заземляется

Как правильно подключить потенциометр

Порядок подключения потенциометра:

1. Определить номинал и тип потенциометра под конкретную задачу
2. Выбрать подходящую схему подключения
3. Подготовить монтажные провода нужной длины
4. Припаять или подключить провода к выводам потенциометра
5. Подключить другие концы проводов согласно выбранной схеме
6. Проверить правильность подключения и работоспособность

При монтаже важно соблюдать полярность подключения и не допускать замыканий между выводами.

Применение потенциометров

Потенциометры широко используются в различных областях электроники:

• Регуляторы громкости в аудиотехнике
• Регулировка яркости освещения
• Датчики положения в автоэлектронике
• Настройка параметров в измерительных приборах
• Регулировка напряжения в лабораторных блоках питания
• Управление скоростью электродвигателей

Благодаря простоте и надежности потенциометры остаются востребованными компонентами, несмотря на развитие цифровых технологий.

Ответы на частые вопросы о потенциометрах

В данном разделе приведены ответы на некоторые распространенные вопросы о подключении и использовании потенциометров:

Как определить выводы потенциометра?

Обычно выводы расположены в следующем порядке:

• Крайний вывод 1 — начало резистивной дорожки
• Средний вывод 2 — подвижный контакт (движок)
• Крайний вывод 3 — конец резистивной дорожки

Как подобрать номинал потенциометра?

Номинал выбирается исходя из:

• Диапазона регулируемого напряжения/тока
• Мощности нагрузки
• Входного сопротивления подключаемой схемы

Чем отличается линейный потенциометр от логарифмического?

Линейный меняет сопротивление пропорционально углу поворота. Логарифмический имеет нелинейную характеристику для более точной регулировки на малых уровнях сигнала.

Можно ли использовать потенциометр как переменный резистор?

Да, для этого используются только два вывода — один крайний и средний. Сопротивление будет меняться от 0 до номинального значения.

Правильное подключение потенциометра позволяет решать множество задач по регулировке электрических параметров. При выборе и монтаже важно учитывать особенности конкретной схемы.

Подключение — потенциометр — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Зависимость эффективной шумовой температуры ( Т1, вфф параметрического усилителя от температуры диода ( (.  [1]

Подключение потенциометра ППТН-1 к образцовой катушке ОКС-2 и термометру сопротивления ТС осуществляется масляным переключателем МП.  [2]

Ячейка для одновременного снятия катодной и анодной поляризационных кривых.  [3]

После

подключения потенциометра измеряют потенциалы электродов.  [4]

При подключении испытуемого потенциометра прибор начинает работать после кратковременного замыкания кнопки К, при этом одновременно зажигается сигнальная лампочка Л и горит до момента нарушения контакта.  [5]

Весьма распространенная в практике схема подключения потенциометра золотникового типа к силовому цилиндру показана на фиг.  [6]

С обычно является фиксированной величиной, коэффициент передачи устанавливается выбором величины резистора R, а также подключением потенциометра аналогично тому, как это было показано а рис. П-40; тогда кн ак.  [7]

Схема компенсационного метода измерения сопротивлений.| Схема автоматического компенсационного прибора для измерения малых сопротивлений.  [8]

Для удобства применения компенсационного метода измеряемые и образцовые резисторы имеют четыре вывода: два токовых — для подключения питания и два потенциальных — для

подключения потенциометра.  [9]

Слева на передней панели установлены три клеммы с общей гравировкой, Компутер и индивидуальной, к каждой клемме, сверху вниз Н, С, К, служащие для подключения испытуемого потенциометра.  [10]

Ячейка для одновременного снятия катодной и анодной поляризационных кривых.  [11]

К поверхности электродов подводятся электролитические ключи от электродов сравнения. После подключения потенциометра измеряют потенциалы электродов. В противном случае электроды следует замкнуть накоротко на 10 — 15 мин и вновь измерить их потенциалы.  [12]

Блок-схема прибора АУ-1.  [13]

Величина измеряемого расстояния отсчитывается по шкале микроамперметра. Прибор имеет дополнительный выход для подключения электродного потенциометра любого типа.  [14]

Таким образом, одновременное включение двух приборов к термопаре исключается. Положение рукоятки переключателя контролируется сигнальной лампой. В положении рукоятки переключателя, соответствующем подключению потенциометра, на сигнальную лампу подается напряжение от источника питания пульта постоянным током. Сигнальная лампа контролирует наличие питания пульта постоянным током.  [15]

Страницы:      1    2

Часто задаваемые вопросы – Schneider Electric

{"searchBar":{"inputPlaceholder":"Выполните поиск по ключевому слову или задайте вопрос","searchBtn":"Поиск","error":"Введите ключевое слово для поиска"}}

ATV212: ошибка «Р»

Это не ошибка ПЧ, а предупреждение (alarm): «Перенапряжение на ЗПТ». Проверьте входное напряжение — повышенное напряжение вызывает это предупреждение. Другой причиной может быть малое время…

Опубликовано:10/8/2013Дата последнего изменения:9/30/2021

Какая Modbus адресация интеллектуального реле Zelio Logic?

При использовании коммуникационного модуля SR3MBU01BD с интеллектуальным реле Zelio Logic имеется возможность подключения реле к шине Modbus (протокол Modbus RTU). В этом случае адресация реле будет…

Опубликовано:11/15/2012

Дата последнего изменения:9/30/2021

Какое программное обеспечение используется для программирования…

Для программирования контроллеров серии Modicon M168 используется программа SoHVAC. Программа SoHVAC бесплатная и её можно скачать с нашего сайта: www.schneider-electric.com

Опубликовано:10/23/2012Дата последнего изменения:9/30/2021

Какие ПЛК Modicon от Schneider Electric поддерживают горячее…

Есть три линейки ПЛК с функцией горячего резерва (Hot Stanby): Modicon Premium — время переключения состовляет порядка 500 мс. (в настоящий момент сняты с продаж) Modicon Quantum — время переключения…

1.1.0″>Опубликовано:6/2/2016Дата последнего изменения:7/12/2022

Часто задаваемые вопросы о популярных видеороликахПопулярные видеоролики

Обновление прошивки (Firmware) модулей BMENOC03xx

Как настроить Sepam 20?

ATV12 Настройка реверса

Подробнее о часто задаваемых вопросах по нашим общим знаниямОбщие знания

Каков объём элегаза в оборудовании Schneider Electric?

В ыключатели: для SF2 максимальное количество составляет 721г, для LF – 614г, для SF1 – 337г, для LBSkit — 210г, для Rollarc – 107г. Распределительные ячейки: для GHA максимальное количество…

Опубликовано:8/27/2020Дата последнего изменения:9/30/2021

Обязательно к прочтению при подборе аналогов Шнейдер Электрик

6.2.1″>Парт-номер (он же референс, он же артикул, он же каталожный номер) продукции Шнейднер Электрик, подобраной на замену продукции, снятой с производства, либо на замену продукции другого производителя,…

Опубликовано:12/9/2019Дата последнего изменения:5/5/2022

Глоссарий — словарь технических терминов APC by Schneider Electric

Прилагаемый словарь-глоссарий содержит список часто используемых англоязычных терминов по марке APC компании Schneider Electric в области систем бесперебойного питания и решений для серверных комнат,…

Опубликовано:7/9/2014Дата последнего изменения:5/5/2022

Что такое класс коммутаций емкостного тока С1 и С2 ?

С1 и С2 — это классы вероятности возникновения вторичного перекрытия. С1 — вероятность маленькая, С2 — очень маленькая .

Опубликовано:3/20/2012Дата последнего изменения:9/30/2021

Как подключить потенциометр?

Ⅰ Введение

Потенциометр — это небольшой практичный компонент, с которым вам следует ознакомиться.

Широко используется в схемах для управления громкостью музыкального оборудования, яркостью света и многим другим.

Если вы с ним не знакомы, принцип работы будет для вас сложным. Однако, как только вы увидите, как это устроено, вы быстро поймете, как это делается.



Потенциометр

Каталог

ⅰ Введение

ⅱ Потенциометр. Связанное видео. 3.4 Выбор потенциометра 3.5 Как пользоваться потенциометром? 3.6 Применение 3.7 2D-диаграмма (модель P232)

Ⅳ Как подключить потенциометр? 4. 1 Part1：Selecting and Preparing a Pot 4.2 Part2: Soldering Your Terminals 4.3 Part3: Using Your Potentiometer

Ⅴ FAQ





Video:  How A Potentiometer Работы и варианты проводки



Описание видео потенциометра : В этом видео я даю некоторые пояснения о том, как потенциометр работает внутри, и показываю некоторые из наиболее распространенных способов его подключения, включая регулятор громкости (делитель напряжения) , переменный резистор и блендер.



Ⅲ Основы потенциометра

3.1 Символ потенциометра

Два символа обозначают потенциометры. Один обычно используется в Соединенных Штатах, а другой признан международным стандартным символом для потенциометров. Американский стандарт включает зигзагообразные линии с тремя клеммами, зажатыми между двумя прямыми линиями. Международный стандарт представляет собой прямоугольную коробку с тремя клеммами, расположенными между двумя прямыми линиями. На изображении ниже вы можете увидеть эти два символа:





Символ потенциометра



Имя контакта Описание 1 Фиксированный конец Этот конец соединяется с одним концом резистивной дорожки 2 Переменный конец Этот конец подключается к скребку для подачи переменного напряжения 3 Фиксированный конец Этот конец соединяется с другим концом резистивной дорожки



3.3 Особенности

• Поворотный, также известный как Radio POT
• lЗначения сопротивления включают 500, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K и 1 M.
• лПотребляемая мощность: 0,3 Вт
• Максимальное входное напряжение: 200 В постоянного тока
• 12000 тыс. циклов вращения
• lПримечание. Техническое описание потенциометра, которое можно найти внизу этой страницы, содержит все технические детали.



3.4 Выбор потенциометра

Потенциометры, сокращенно POT, представляют собой просто переменные резисторы. Они могут создавать переменное сопротивление, регулируя ручку на макушке. В соответствии с его основными критериями, его можно разделить на рейтинг сопротивления (Ом) и рейтинг мощности (П-Ватт).

Сопротивление или значение определяет, насколько сильно оно препятствует прохождению тока. Ток будет течь медленнее по мере увеличения номинала резистора. Стандартные значения потенциометра включают 500, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K и 1 M.

Резисторы также классифицируются в зависимости от силы тока, которую они могут выдержать; это известно как номинальная мощность (мощность). Чем выше номинальная мощность, тем больше резистор и тем больший ток он может выдержать. Потенциометры имеют номинальную мощность 0,3 Вт и поэтому могут использоваться только в слаботочных цепях.



3.5 Как пользоваться потенциометром?

Насколько нам известно, резисторы всегда должны иметь две клеммы; однако, почему у потенциометра три клеммы и как мы их используем? Глядя на схему ниже, очень просто понять назначение этих клемм.



Выводы потенциометра



На схеме показаны компоненты внутри потенциометра. У нас есть резистивная дорожка с общим сопротивлением, равным номинальному значению сопротивления POT.

Потенциометр представляет собой не что иное, как резистор с одним переменным концом, как следует из символа. Предположим, у нас есть потенциометр на 10 кОм, и мы измеряем сопротивление между клеммами 1 и 3 и получаем значение 10 кОм, потому что обе клеммы являются фиксированными концами потенциометра. Теперь, как показано выше, мы можем поместить стеклоочиститель точно на 25% от клеммы 1, и если мы измерим сопротивление между 1 и 2, мы получим 25% от 10 кОм, что составляет 2,5 кОм, а измерение между клеммами 2 и 3 даст нам 7,5 тыс.

Мы можем получить переменное сопротивление от клемм 1 и 2 или 2 и 3, а ручку можно использовать для изменения сопротивления и установки требуемого значения.



3.6 Применение

• Цепи управления напряжением и током
• В радиоприемниках они используются в качестве регуляторов громкости.
• Настройка цепи или управление
• Ручки управления для аналогового входа



3.7 2D-схема (модель P232)



2D-схема





Ⅳ Как подключить потенциометр?

Потенциометры представляют собой тип резистора, который используется для управления выходным сигналом электронного устройства, такого как гитара, усилитель или динамик. У них есть небольшой стержень сверху, который действует как ручка; когда пользователь поворачивает вал, сопротивление сигналу увеличивается или уменьшается. Это изменение сопротивления изменит громкость, усиление или мощность электрического сигнала. Если вы собираетесь установить и подключить потенциометр, очень важно заземлить первую клемму, подать входной сигнал на третью клемму, а затем запустить. выходной сигнал через клемму посередине. Для этого припаяйте каждый провод к соответствующей клемме. К счастью, если вы раньше работали с паяльным инструментом, научиться подключать потенциометр довольно просто. Давайте посмотрим, как подключить потенциометр?



4.1 Часть 1: Выбор и подготовка кастрюли



Поместите кастрюлю на плоскую поверхность

шаг 1: Определите три основных конца горшка, которые выступают из центра. Поставьте кастрюлю на плоскую поверхность тремя зубцами к себе. Это ваши точки доступа. Ваша земля расположена на первой клемме, или клемме 1. Средняя клемма, или клемма 2, является входным сигналом потенциометра. Выходной сигнал подключается к третьей клемме или клемме 3. Верхний вал отвечает за маленькое кольцо, подключенное ко второй клемме. Поворачивая его, вы можете отрегулировать уровень входного сигнала.

• Считайте потенциометр диммерным выключателем, если это поможет. Клемма 1 — это земля, клемма 2 — это переключатель, а клемма 3 — это переключатель, повернутый вверх.
• Потенциометр обычно используется для дросселирования входного сигнала, чтобы его можно было отрегулировать. Горшок можно использовать для разгона устройства с более сильным сигналом в разы.



Посмотрите на значения сопротивления

шаг 2: Посмотрите на значения сопротивления на горшке, чтобы увидеть, какого диапазона вы можете достичь. Потенциометры редко используются для управления сигналами выше нескольких вольт, но сопротивление, которое они обеспечивают, является значительным. Чем больше диапазон, тем больше ваш контроль над устройством. Число на передней части горшка указывает максимальный уровень сопротивления горшка. В результате потенциометр на 200К может обеспечить максимальное сопротивление 200000 Ом.

• Поскольку потенциометр 100K имеет широкий спектр аудиооборудования, он является наиболее распространенным типом на рынке.
• Эти номера всегда напечатаны непосредственно на кастрюле. Обычно они находятся на противоположной стороне клемм, рядом с валом.

Совет: Важно знать, какое сопротивление оказывает кастрюля, чтобы определить, подходит ли она для выполнения поставленной задачи. Потенциометр на 2000 Ом не обеспечит достаточного диапазона для стереосистемы, но его должно хватить для диммера.



три контакта

шаг 3: Поместите кастрюлю на плоскую поверхность так, чтобы три контакта были обращены к вам. Установите кастрюлю рядом с электронным устройством на плоской поверхности. Если вы знаете, что собираетесь установить горшок в определенном месте, начните с него. Поверните три терминала так, чтобы они были обращены к вам. Снимите все панели на вашем электронном устройстве, чтобы открыть входные и выходные порты на задней панели.

• Если вы используете макетную плату, поместите кастрюлю в самый верхний ряд рядов клеммами к себе.
• Прежде чем открывать какие-либо панели или припаивать какие-либо соединения, отключите электронное устройство от сети. Вы же не хотите получить удар током или навсегда повредить свое устройство.

отрезать 1,3–2,5 см (0,5–1 дюйм)

шаг 4: Все провода, которые вы собираетесь использовать, должны быть измерены и зачищены. Пока провод для пайки не имеет кислотного сердечника, вы можете подключить клеммы к устройству с помощью провода для пайки любого типа. Измерьте каждую длину провода от терминала до устройства, если у вас настроено место установки. Зачистите все провода, чтобы обнажить медь, с помощью резака. Отрежьте и удалите 0,5–1 дюйм (1,3–2,5 см) пластика с кончика каждой проволоки, используя выемки на лезвиях резака

• Установите инструмент для зачистки проводов в соответствии с сечением провода, чтобы обеспечить чистую зачистку.
• Приготовьте паяльник и флюс на рабочей поверхности, так как вам нужно будет припаять провода.
• В сантехнике используется паяльная проволока с кислотным сердечником. Он несовместим с вашей электроникой.
• Если провода для пайки не работают, их можно использовать для подключения определенного типа электронного устройства, для которого требуются специальные провода.



4.2 Часть 2. Пайка клемм

Шаг 5: Подсоедините провод заземления от клеммы 1 слева к шасси. Залудите небольшой отрезок проволоки, постукивая по ней паяльником и флюсом по открытой части. После того, как провод впитает некоторое количество флюса, опустите его и соедините с открытой металлической частью на клемме 1. Чтобы соединить провод с клеммой, прижмите жало паяльника к соединению. Припаяйте другой конец кабеля к любой открытой неокрашенной металлической поверхности вашего электронного устройства.

• Если вы хотите, вы можете использовать клемму 3 справа, но вам придется повернуть ручку по часовой стрелке, чтобы уменьшить сигнал.



Подключите выходную цепь вашего устройства к средней клемме

шаг 6: Подключите выходную цепь вашего устройства к средней клемме. Таким же образом залудите другой отрезок провода и подсоедините его к средней клемме кастрюли. Поскольку именно здесь сигнал поступает в потенциометр, он должен быть подключен к выходу устройства. Припаяйте провод к металлическому соединению на задней стороне выходного соединения вашего электронного устройства.

Вход потенциометра подключен к средней клемме. Это означает, что сигнал выходит из электроники, входит в терминал 2, а затем выходит из терминала 3. В результате терминал 2 должен быть подключен к порту, который отправляет исходный сигнал устройства.

Это означает подключение клеммы 2 к выходному разъему на гитаре. Это подразумевает подключение клеммы 2 к выходной клемме динамика встроенного аудиоусилителя.



терминал 3

шаг 7: Подключите клемму 3 к входу устройства. Клемма 3 является выходом потенциометра. Это место, где банк отправляет данные обратно на устройство. Залужите оголенный провод для пайки и поместите его непосредственно на клемму. Подключите провод к входному порту вашего электронного устройства, предварительно нагрев его паяльной ручкой. Найдите открытое металлическое отверстие на задней стороне ручки или кабельное соединение на задней стороне порта. Чтобы подключить кастрюлю, припаяйте провод прямо к ней.

• Клемма 3 — это то место, откуда выходит сигнал от вашего потенциометра, поэтому она должна быть подключена к месту, куда вы хотите послать сигнал.
• Это означает подключение клеммы 3 к входному разъему на гитаре. Клемма 3 аудиоусилителя будет подключена к входным каналам.



4.3 Часть 3. Использование потенциометра

Измерение потенциометра

Шаг 8: С помощью вольтметра проверьте работоспособность потенциометра. Подключите клеммы вольтметра к входным и выходным клеммам горшка. Для подачи сигнала включите вольтметр и поверните циферблат. Чтобы отрегулировать сигнал, поверните ручку на верхней части горшка. Ваш потенциометр работает, если показания сигнала на вольтметре увеличиваются и уменьшаются при повороте ручки.

Если вольтметр регистрирует сигнал от вашего потенциометра, но прибор не работает при включении электроники, проблема в пайке соединений.



сигнал от вашего горшка

шаг 9: Поверните вал, чтобы отрегулировать сигнал на вашем устройстве. Включите электронное устройство и подайте сигнал горшку, включив музыку, ударив по ноте на гитаре или включив свет. Чтобы уменьшить громкость или яркость, поверните вал влево. Чтобы увеличить громкость или уровень света, поверните вал вправо. Чтобы отключить выход, поверните вал влево.

Теперь вы можете регулировать величину сопротивления, которое получает ваш сигнал, используя потенциометр.

отрегулируйте величину сопротивления



Если хотите, вы можете добавить ручку , переместив ее на потенциометр. Если вы предпочитаете, вы можете установить потенциометр с открытым валом. Однако, если вы хотите улучшить внешний вид своего потенциометра, вы всегда можете приобрести ручку. На рынке представлено множество ручек, предназначенных для надевания на стержень кастрюли и улучшения его внешнего вида.

Вот и все шаги по подключению потенциометра. Вы можете узнать, какие варианты доступны для вашей конкретной марки и модели, в интернет-магазинах электроники.



Ⅴ Часто задаваемые вопросы

1. Какие существуют четыре типа потенциометров?

Потенциометр или POT изготавливается с использованием различных материалов, таких как углеродная композиция, металлокерамика, металлическая пленка и токопроводящий пластик. Потенциометры подразделяются на три типа в зависимости от их работы: вращающийся потенциометр, линейный потенциометр и цифровой потенциометр.



2. Как читать маркировку потенциометра?

Коды маркировки

В этой системе первые цифры обозначают значение, а последняя цифра обозначает множитель. Например, 1 кОм будет кодироваться как 102, что означает 10 Ом x 102 = 1 кОм. Конусность потенциометра обычно обозначается буквой.



3. Что означает потенциометр 10k?

Как следует из символа, потенциометр представляет собой не что иное, как резистор с одним переменным концом. Предположим, что у потенциометра 10 кОм, здесь, если мы измерим сопротивление между клеммой 1 и клеммой 3, мы получим значение 10 кОм, потому что обе клеммы являются фиксированными концами потенциометра.



4. Почему мы используем потенциометр 10k?

Полное сопротивление через него. Таким образом, потенциометр на 10 кОм имеет сопротивление 10 кОм, а движок идет от одного конца (0 Ом) к другому (10 кОм). Если вы используете потенциометр для точной настройки, лучше использовать потенциометр с меньшим сопротивлением.



источник питания — подключение потенциометра для положительного напряжения

Задай вопрос

спросил 2 года 11 месяцев назад

Изменено 2 года, 3 месяца назад

Просмотрено 792 раза

\$\начало группы\$

Я пытаюсь сделать свой собственный источник регулируемого напряжения, обеспечивающий положительное напряжение (от 0 до +200 В постоянного тока).

Секции, которые я разработал до сих пор, могут обеспечить 450 В постоянного тока, однако мне нужно исключительно положительное напряжение, равное 200 В постоянного тока или меньше (напряжение, поступающее на нагрузку, будет 0-200 В постоянного тока).

К сожалению, я не слишком разбираюсь в подключении потенциометров для таких ситуаций. Насколько мне известно, потенциометр обычно включают в схему именно так (обратите внимание, что, хотя на этой схеме используется двигатель, я не буду использовать его в своей схеме):

Если бы я хотел, чтобы на мою нагрузку подавалось только положительное напряжение, должен ли я просто заземлить отрицательный провод, показанный на рисунке?

P.S. Если кого-то интересует нагрузка, то это просто смещение сетки для тиратрона, ничего особенно сложного, требующего чего-то сверх 0–200 В. \$\конечная группа\$

4

\$\начало группы\$

Нейтральное название этого трехвыводного переменного резистора может быть чем-то вроде «переменный резистор с тремя выводами». В зависимости от того, как вы его подключите (какие клеммы вы используете), есть две основные конфигурации:

Переменный резистор (реостат) . Это ваша связь. Вы используете два терминала — один в конце и в середине (слайдер). В этом случае сопротивление изменяется, и вы можете регулировать ток (через что-то вроде двигателя).

Потенциометр. В этой конфигурации необходимо подать входное напряжение на весь резистор (т. е. между крайними клеммами) и снять выходное напряжение между средней клеммой (ползунком) и одной из крайних клемм.

\$\конечная группа\$

\$\начало группы\$

Я не уверен в текущих требованиях к смещению сетки, но если они малы, например, пара мА или меньше, потенциометр сработает. Вам нужно будет заземлить вывод справа, чтобы генерировать положительное напряжение, потому что все, что на самом деле представляет собой потенциометр, — это делитель переменного напряжения.
