Распиновка 232: : COM — rs232-DE-9-(DB-9)-CANNON9

RS232 serial motherboard header connector распиновка и описание @ pinouts.ru

RS-232 (also called serial, COM port)  is  still  common interface and most PC are still equiped with serial interface  connector. Usually it is hidden and available as internal header connector only.

There is 2 flavor of header (ex: Motherboard header) (AT/EVEREX) or (DTK/INTEL) witch match the IDC10.
You need an according port ( with the accordingly cable layout) to the flavor of header you have!
Example: If you want to have a DE-9 put on a 10pinIDC you HAVE TO put an RS-232 Port with pitch header (DTK/INTEL) or with pitch header (AT/Everex) depending of the flavour of the pinout layer!

RS232 Motherboard header pinout ( AT/EVEREX )

IDC internal  (newer) AT/EVEREX	Signal Name	Description	PS RS232 DE-9 pin number
1	DCD	Data Carrier Detect	1
2	RXD	Receive Data	2
3	TXD	Transmit Data	3
4	DTR	Data Terminal Ready	4
5	GND	System Ground	5
6	DSR	Data Set Ready	6
7	RTS	Request to Send	7
8	CTS	Clear to Send	8
9	RI	Ring Indicator	9

RS232 Motherboard header pinout (  DTK/INTEL )

IDC internal (older)	Signal Name	Description	PS RS232 DE-9 pin number
1	DCD	Data Carrier Detect	1
2	DSR	Data Set Ready	6
3	RXD	Receive Data	2
4	RTS	Request to Send	7
5	TXD	Transmit Data	3
6	CTS	Clear to Send	8
7	DTR	Data Terminal Ready	4
8	RI	Ring Indicator	9
9	GND	System Ground	5

Pin 10 removed in connector. Internal IDC connnector wired to external port with a simple flat ribbon cable.

Since PC serial port is based on RS-232 standard, you may find signal details in the RS-232 interface pinout document

Последовательный порт RS-232 Распиновка D-subminiature Схема подключения процессора, электроника, текст, электрические Провода Кабель png

Последовательный порт RS-232 Распиновка D-subminiature Схема подключения процессора, электроника, текст, электрические Провода Кабель png

теги

• электроника,
• текст,
• электрические Провода Кабель,
• логотип,
• номер,
• электрический разъем,
• RS232,
• распиновка,
• USB,
• процессор,
• зарегистрированный разъем,
• последовательный порт,
• последовательный кабель,
• RS485,
• RJ45,
• организация,
• интернет-реклама,
• бренд,
• круг,
• значок компьютера,
• компьютерный порт,
• схема,
• dsubminiature,
• электрический кабель,
• графический дизайн,
• линия,
• розетки и розетки переменного тока,
• схема подключения,
• png,
• прозрачный,
• бесплатная загрузка

Об этом PNG

Размер изображения

1680x684px

Размер файла

184. 63KB

MIME тип

Image/png

Скачать PNG ( 184.63KB )

изменить размер PNG

ширина(px)

высота(px)

Лицензия

Некоммерческое использование, DMCA Contact Us

• Электрический кабель Электрические провода и кабели Схема подключения Электроника, провода и кабели, Разное, электроника, электрические провода Провода png 800x765px 660.86KB
• Значки компьютеров Электрический разъем Разъемы и розетки переменного тока Разъем, подключение, Разное, другие, компьютерная программа png 1200x1200px 25.28KB
• Зарядное устройство. Разъемы и розетки переменного тока Электричество Компьютерные значки, вилка, рука, электрические Провода Кабель, логотип png 512x512px 9. 31KB
• Утилита Post Art, Электрические провода и кабели Электричество, угол, электрические Провода Кабель, слова Фразы png 853x1280px 575.89KB
• Последовательный порт Последовательная связь Электрический разъем Порт компьютера, USB, электроника, прямоугольник, разъем vGA png 1280x640px 46.69KB
• Шнур питания Электрический кабель Электрические провода и кабели, другие, Разное, текст, электрические провода png 500x500px 9.31KB
• Зарядное устройство USB Электрический кабель Электрический разъем Computer Icons, USB-кабель, электроника, электрические провода провод, логотип png 1200x1200px 92.47KB
• org/ImageObject»> Флэш-накопители USB Порт компьютера Значки компьютеров Электрический разъем, значок USB, угол, электроника, компьютерное оборудование png 512x512px 6.42KB
• Флэш-накопители USB Компьютер Иконки Логотип Электрический разъем, USB, угол, электроника, логотип png 1280x614px 16.77KB
• USB-флешки Компьютерные иконки USB-концентратор Порт компьютера, мобильный, порт, технология, USB, значок провода, Разное, синий, угол png 512x512px 16.91KB
• Кабельный доступ в интернет Проводная сеть Кабели проводные, Разное, компьютерная сеть, электрические провода Провода png 3979x2504px 1.94MB
• круглый серый логотип, Электрический кабель Электрические провода и кабель Компьютерные значки Схема подключения, Значок провода Бесплатно, Разное, текст, рука png 512x512px 25.
  2KB
• Зарядное устройство Micro-USB USB-C Mini-USB, USB, угол, электроника, текст png 1024x1024px 80.41KB
• Распиновка последовательного порта RS-232 Схема подключения RS-422, Жгут проводов, угол, электрический провод, кабель png 923x628px 134.17KB
• Портативный компьютер USB 3.0 Порт компьютера, USB-концентратор, ноутбук, синий, электроника, текст png 696x696px 162.58KB
• RJ-11 Распиновка RS-232 D-subminiature Последовательный порт, провода, Разное, угол, текст png 960x720px 17.8KB
• USB-порт, зарядное устройство для компьютера Иконки USB Электрический разъем, адаптер, кабель, разъем, вилка, значок USB, разное, прямоугольник, другие png 512x512px 17. 2KB
• Штепсельные вилки и розетки переменного тока Схема подключения Электронный символ Электричество, символ, Разное, угол, электрические Провода Кабель png 1280x1024px 19.66KB
• USB флэш-накопители логотип компьютер значки, значок USB, угол, логотип, электрический разъем png 1024x492px 12.55KB
• Нуль-модем Последовательный кабель Распиновка RS-232 Последовательный порт, Последовательный кабель, угол, текст, прямоугольник png 1077x484px 66.03KB
• иллюстрация с черным электрическим разъемом, значки компьютеров Электрический кабель Штепсельные вилки и розетки переменного тока Символ кабеля питания, значок разъема данных, Разное, текст, прямоугольник png 512x512px 18. 55KB
• USB значки компьютеров Электрический разъем Электрический кабель Порт компьютера, USB, электроника, адаптер, электрический разъем png 406x980px 16.14KB
• USB 3.0 Компьютерные иконки, USB, синий, электроника, текст png 500x500px 7.85KB
• отрежьте кабель иллюстрации, Электричество Электрическая энергия Ампер Электропроводка, Элемент природной энергии Карта, электроника, компьютерные обои, электрические подрядчик png 754x500px 223.34KB
• Электрический кабель Mini-USB Micro-USB Serial ATA, USB, угол, электроника, компьютер png 1920x1635px 891.87KB
• Штепсельные вилки и розетки для сетей переменного тока Иконки компьютеров Электричество Электрический разъем, другие, Разное, синий, рука png 512x512px 8. 16KB
• Ethernet Электрический разъем Компьютерная сеть RJ-45, информационные технологии, Разное, компьютерная сеть, угол png 800x600px 18.36KB
• Диаграмма Компьютерный файл, элемент PPT, шаги 1, 2, 3 и 4, иллюстрация, инфографика, шаблон, метка png 2315x3004px 1.08MB
• USB Компьютерные иконки, оборудование, электроника, текст, логотип png 512x512px 6.31KB
• Индуктор Электронный символ Электромагнитная катушка Электрическая сеть, катушка, угол, электроника, текст png 960x480px 21.42KB
• Значки компьютеров Электрический кабель Электрические провода и кабель Электрический разъем, Библиотека значков проводов, Разное, угол, текст png 512x512px 16. 16KB
• Samsung Galaxy Tab 2 Распиновка Электрический кабель Схема подключения USB, кабель наушников, электроника, электрические провода Провода, схема png 800x500px 108.15KB
• Символы полярности Электрическая полярность Адаптер переменного тока Схема подключения, символ, Разное, текст, товарный знак png 2000x499px 39.82KB
• Графика электрика Электротехника Логотип электричества, мультфильм электрика, ретро, ​​электрические Провода Кабель, логотип png 561x600px 366.76KB
• Веб-разработка Веб-дизайн Разработка веб-приложений, процессор, электроника, поисковая оптимизация, текст png 2345x1825px 78.29KB
• org/ImageObject»> Электрический кабель Удлинители USB Сетевые кабели Кабель принтера, USB-кабель, электроника, электрические провода Провода, адаптер png 1024x616px 269.08KB
• Штепсельные вилки и розетки для сети переменного тока Электропроводка Шнур питания Сетевая розетка Электричество, выключатель домашней розетки, электроника, электричество Провода Кабель, кабель png 920x773px 331.95KB
• Распиновка Micro-USB Mini-USB Схема подключения, мини, угол, электроника, текст png 1800x1200px 65.22KB
• Порт компьютера Компьютерные иконки Последовательный порт USB, порты, компьютерная сеть, угол, электроника png 512x512px 2.23KB
• Бортовая диагностика автомобиля Pinout OBD-II PIDs Схема подключения автомобиля, текст, электрические Провода Кабель, автомобиль png 3427x1760px 121. 62KB
• Шнур питания Штепсельные вилки и розетки переменного тока Computer Icons, overload, Разное, текст, логотип png 512x512px 17.2KB
• Microsoft Office 365 Microsoft Excel Microsoft Office 2016, Microsoft, текст, прямоугольник, логотип png 817x817px 137.71KB
• Шнур питания Электрический кабель Электрические провода и кабель, кабель питания, Разное, электрический провод, кабель png 750x692px 19.72KB
• Разъем BNC Электрический разъем Разъем постоянного тока Коаксиальный кабель Провод, другие, электрический провод, кабель, другие png 1500x1500px 606.9KB
• org/ImageObject»> Ethernet Symbol RJ-45 Сетевой коммутатор, меньше, компьютерная сеть, угол, белый png 900x750px 4.64KB
• Зарядное устройство. Разъемы и розетки для сети переменного тока., Разное, рука, электрические Провода Кабель png 512x512px 5.03KB
• Электрический кабель Электрические провода и кабельные сети Кабели, провода, компьютерная сеть, текст, компьютер png 2400x1439px 131.32KB
• Электрический кабель Электричество Электрический ток Электрик Логотип, Карта Visite, текст, электрические провода, кабель png 1004x584px 132.1KB
• RJ-45 витая пара 8P8C Ethernet, розетка, Разное, компьютерная сеть, электроника png 2400x1863px 33. 78KB
• Reichelt electronics GmbH & Co. KG Разъем для телефона Электрический разъем Разъем XLR Neutrik, другие, Разное, пластина, электрический провод png 1560x1237px 231KB

Pin Connections & Connectors » Примечания по электронике

При настройке канала передачи данных с использованием RS232 необходимо обеспечить правильное подключение, иначе система не будет работать.

---

RS232 Включает:
RS232 основы Стандарт RS232 Программное рукопожатие Сигналы и уровни напряжения Распиновка и разъемы Петлевые соединения Кабели RS232

Стандарты серийных данных: Стандарты последовательных данных RS422 РС449 РС485 токовая петля 20 мА

---

Правильное подключение различных контактов, используемых для канала передачи данных RS232, является ключом к работе системы.

Знание распиновки RS232 или контактов, а также возможность создания необходимых соединений позволяет правильно выполнять квитирование и передавать данные без сбоев.

Хотя стандарт RS232 не определяет разъем, 9-контактные и 25-контактные разъемы D-типа очень популярны и обеспечивают превосходный формат.

При использовании RS232 назначаются два основных типа оборудования. Одним из них является терминальное оборудование данных, DCE, а другое известно как терминальное оборудование данных, DTE. Эти сокращения широко используются в терминологии RS232 и других коммуникационных терминах.

При использовании выводов, как описано ниже, используемые кабели RS232 должны иметь конфигурацию «один к одному». Это значительно упрощает изготовление кабелей RS232 и часто означает, что можно использовать стандартные кабели.

RS232 25-контактный разъем и функции

Спецификация RS232 (EIA-232-A) содержит полный набор деталей для широкого спектра соединений, которые можно использовать с RS232. Хотя многие из них обычно неизвестны, они могут использоваться в некоторых обстоятельствах, поэтому подробности приведены здесь для справки.

Определение 25-контактного сигнала RS232 для устройства DTE — глядя в разъем DTE Устройство DTE часто представляет собой ПК
DTE Контакт №	Название цепи	Аббревиатура	Источник
1	Защитное заземление
2	Передаваемые данные	ТСД	ДТЭ
3	Полученные данные	РСД	ДКЭ
4	Запрос на отправку	РТС	ДТЭ
5	Разрешить отправку	КТС	ДКЭ
6	Набор данных готов	ДСР	ДКЭ
7	Сигнальная масса
8	Обнаружение носителя данных	DCD	ДСЕ
9	Зарезервировано для проверки набора данных
10	Зарезервировано для проверки набора данных
11	Не назначено
12	Детектор вторичного принятого сигнала		ДСЕ
13	Вторичное разрешено для отправки		ДКЭ
14	Вторичные передаваемые данные		ДТЭ
15	Синхронизация элемента сигнала передачи		ДКЭ
16	Вторичные полученные данные		ДСЕ
17	Время приема элемента сигнала		ДКЭ
18	Не назначено
19	Вторичный запрос на отправку		ДТЭ
20	Терминал данных готов	ДТР	ДТЭ
21	Детектор качества сигнала		ДКЭ
22	Кольцевой индикатор		ДКЭ
23	Селектор скорости передачи данных		ДСЕ/ДТР
24	Синхронизация элемента сигнала передачи		ДТЭ
25	Не назначено

Определение 25-контактного сигнала RS232 для устройства DCE — глядя на разъем DCE Устройство DTE часто представляет собой такое устройство, как модем
Номер контакта DCE	Название цепи	Аббревиатура	Источник
1	Защитное заземление
2	Полученные данные	РСД	ДКЭ
3	Передаваемые данные	ТСД	ДТЭ
4	Разрешить отправку	КТС	ДКЭ
5	Запрос на отправку	РТС	ДТЭ
6	Набор данных готов		ДКЭ
7	Сигнальная масса
8	Обнаружение носителя данных	DCD	ДКЭ
9	Зарезервировано для проверки набора данных
10	Зарезервировано для проверки набора данных
11	Не назначено
12	Детектор вторичного принятого сигнала		ДКЭ
13	Вторичный запрос на отправку		ДТЭ
14	Вторичные полученные данные		ДКЭ
15	Синхронизация элемента сигнала передачи		ДКЭ
16	Вторичные передаваемые данные		ДТЭ
17	Время приема элемента сигнала		ДКЭ
18	Не назначено
19	Вторичное разрешено для отправки		ДКЭ
20	Терминал данных готов	ДТР	ДТЭ
21	Детектор качества сигнала		ДКЭ
22	Кольцевой индикатор		ДКЭ
23	Селектор скорости передачи данных		ДСЕ/ДТР
24	Синхронизация элемента сигнала передачи		ДТЭ
25	Не назначено

Использование этих конфигураций означает, что кабель RS232, соединяющий DTE с DCE, будет проложен в конфигурации один к одному, т. е. контакт 1 к контакту 1 и т. д.

RS232 9-контактный разъем, функции и выводы

Хотя 25-контактная конфигурация RS232 с 25-контактным разъемом D-типа очень широко используется, во многих приложениях используется меньший 9-контактный разъем D-типа. Это обеспечивает очевидный размер и экономическую выгоду. Кроме того, в большинстве случаев достаточно 9-контактной конфигурации RS232, поскольку многие линии, доступные для передачи сигналов RS232, используются редко. Это означает, что 9-контактный разъем способен обеспечить все необходимые подключения для большинства приложений.

Определение 9-контактного сигнала RS232 для устройства DTE — глядя на разъем DTE Устройство DTE RS232 часто представляет собой ПК.
Контактный №	Название цепи	Аббревиатура	Источник
1	Обнаружение полученного линейного сигнала
2	Получение данных	РСД
3	Передача данных	ТСД
4	Терминал данных готов	ДТР
5	Сигнальная масса
6	Набор данных готов	ДСР	ДКЭ
7	Запрос на отправку	РТС
8	Разрешить отправку	КТС
9	Кольцевой индикатор



Определение 9-контактного сигнала RS232 для устройства DCE — просмотр разъема DCE Устройство DCE часто является модемом
Контактный №	Название цепи	Аббревиатура	Источник
1	Обнаружение полученного линейного сигнала
2	Передача данных	ТСД
3	Получение данных	РСД
4	Терминал данных готов	ДТР
5	Сигнальная масса
6	Набор данных готов	ДСР	ДКЭ
7	Разрешить отправку	КТС
8	Запрос на отправку	РТС
9	Кольцевой индикатор

Использование этих конфигураций означает, что кабель RS232, соединяющий два устройства RS232, т. е. DTE и DCE, будет подключен по схеме «один к одному», т. е. контакт 1 к контакту 1 и т. д.

При использовании RS232 важно убедиться, что используются правильные соединения. Может быть очень трудно найти неисправность, когда сделаны неправильные соединения, так как ничего не происходит. Проверка правильности напряжения и правильности подключения контактов обычно устраняет проблемы.

Иногда может возникнуть путаница при определении того, что является DTE, а что DCE. Как только это будет сделано правильно и будут подключены правильные контакты, система должна работать хорошо.

Беспроводная и проводная связь Темы:
Основы мобильной связи 2G GSM 3G УМТС 4G LTE 5G Вай фай IEEE 802.15.4 Беспроводные телефоны стандарта DECT NFC-коммуникация ближнего поля Основы работы в сети Что такое облако Ethernet Серийные данные USB СигФокс Лора VoIP SDN NFV SD-WAN
    Вернуться к разделу Беспроводное и проводное подключение

RS-232 Все, что вам нужно знать

1. Последнее обновление

2. Сохранить как PDF

Стандарт RS-232 для последовательной связи был определен еще в 1969 Альянса электронной промышленности (EIA). Идея стандарта RS-232 состоит в том, чтобы сделать идентичный аппаратный интерфейс между двумя устройствами. К настоящему времени стандарт RS-232 претерпел несколько обновлений, и интерфейс был определен с большей точностью, а производительность была улучшена. Последняя версия RS-232 была выпущена в 1997 году. При использовании RS-232 можно установить соединение «точка-точка» между двумя устройствами. Оба подключенных устройства должны знать скорость передачи, количество битов данных, количество стоповых битов и использование
паритет. В противном случае устройства не смогут общаться.

Как и почему используется RS-232

Интерфейс RS-232 очень распространен. Интерфейс RS-232 стал популярным, потому что он прост и дешев. Он был быстро принят компьютерной индустрией и обычно назывался «последовательным портом». Последовательный порт можно использовать для подключения компьютера к модему или другим периферийным устройствам. Это был предшественник современного USB-порта. За последнее десятилетие использование RS-232 в компьютерном мире резко сократилось в пользу
интерфейса USB. Но RS-232 по-прежнему предлагает простой, дешевый и надежный интерфейс и до сих пор широко используется во многих отраслях. В AV-индустрии интерфейс RS-232 по-прежнему является наиболее распространенным способом управления AV-оборудованием, таким как проекторы, переключатели видео/аудио и аудиоусилители.

Сигнал RS-232

Сигналы RS-232 представляют собой последовательную передачу данных. Линия RS-232 имеет два состояния: высокое или низкое. Согласно стандарту, высокий уровень может находиться в диапазоне от -15 до -3 В, а низкий уровень может находиться в диапазоне от 3 до 15 В. Уровень напряжения передатчика RS-232 существенно влияет на общую длину линии передачи, поэтому чем ближе линейный сигнал к 15/-15 В, тем длиннее может быть кабель-переходник – и тем выше его устойчивость к внешним помехам.

Ниже вы видите изображение, показывающее взаимосвязь между данными, которые вы отправляете, и уровнем линии
RS-232.

Линейные уровни — это лишь один из многих аспектов, используемых RS-232 для передачи данных. Такие характеристики, как скорость, четность и стоповый бит, также играют важную роль. Контакт 9-контактного разъема D-sub,

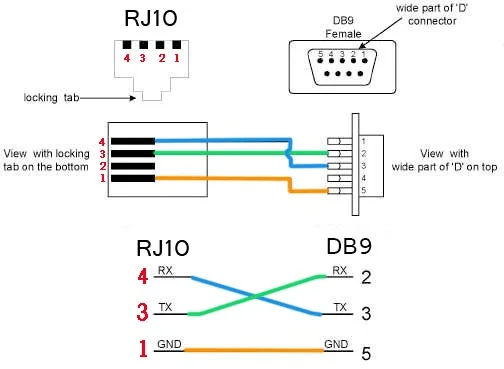

Помните о важности пересечения Rx и Tx (контакты 2 и 3), потому что приемник должен слушать передающую часть от контрагента и наоборот.

Как показано на двух рисунках:



Скорость

Это скорость, с которой данные передаются по кабелю. Очень важно, чтобы скорость, которую вы выбираете, была одинаковой на обоих устройствах, т.е. проектор и система управления.

Многие проекторы имеют фиксированную скорость, а некоторые имеют 2 или 3 разные скорости. Если ваш проектор позволяет изменять настройку скорости, мы рекомендуем вам выбрать минимально возможную скорость.

Это связано с тем, что скорость передачи и максимальная длина кабеля обратно пропорциональны: более низкие скорости более устойчивы к внешним шумам и позволяют использовать более длинный кабель.

Ниже вы видите таблицу, в которой указана максимальная длина кабелей. Длина кабеля определяется стандартом EIA RS-232C, но может быть больше или меньше в зависимости от ситуации.

Любой провод рядом с кабелем RS-232 может нарушить связь. Однако провода высокого напряжения (от 110 В переменного тока и выше) чаще всего вызывают проблемы. Если блок охлаждения (двигатель) находится на конце одного из этих высоковольтных проводов, риск поломки еще больше возрастает. Кроме того, если вы используете экран проектора с электродвигателем, ваша система будет подвержена большему шуму, поскольку экран индуцирует высокое напряжение при запуске, остановке и изменении направления.

Стартовый бит

Стартовый бит отправляется всегда и не является фактором, который необходимо учитывать при создании устройств для систем управления Biamp. Стартовый бит всегда имеет длину всего 1 бит, поэтому это не переменная, которую вы можете изменить, это часть стандарта RS-232.

Стоповый бит

Стоповый бит — это последний бит, отправляемый при отправке байта. Целью стопового бита является информирование приемника о том, что передача этого байта завершена. Стоповый и стартовый биты отправляются всегда.

Это означает, что даже если вы попытаетесь отправить «ничего», всегда будет отправлено что-то. Как и скорость, и передатчик, и приемник должны быть настроены на использование одинакового количества стоповых битов (1, 1,5 или 2) для каждого байта.

Бит четности

Бит четности — это механизм обнаружения ошибок. Электрические помехи могут нарушить передачу данных по пути к приемнику. К счастью, мы можем определить, правильно ли передан байт, используя бит четности.
Использование контроля четности добавит один бит к общей длине передаваемых данных. Как и в случае со скоростью передачи и стоповым битом, использование контроля четности должно оставаться согласованным между передатчиком и приемником. Существуют различные способы обнаружения ошибок при передаче с использованием бита четности.
