Поющая катушка тесла. Поющая катушка Тесла: принцип работы и создание музыкальных молний

Как работает поющая катушка Тесла. Какие виды катушек Тесла существуют. Как создать музыкальные молнии с помощью катушки Тесла. Каковы особенности конструкции музыкальной катушки Тесла.

Что такое поющая катушка Тесла и как она работает

Поющая катушка Тесла — это устройство, позволяющее создавать музыкальные электрические разряды. Принцип ее работы основан на свойствах обычной катушки Тесла генерировать высоковольтные высокочастотные колебания.

Любой звук представляет собой механическую волну в воздухе, характеризующуюся определенной частотой и амплитудой. Музыкальным нотам соответствуют конкретные частоты колебаний. Например:

• Нота До малой октавы — 130,81 Гц
• Нота Ля первой октавы — 440 Гц

Поющая катушка Тесла позволяет воспроизводить музыкальные ноты за счет включения и выключения разрядов с нужной частотой. При этом возникают микровзрывы воздуха, создающие звуковую волну заданной частоты.

Виды катушек Тесла: от классических до современных

За время своего существования конструкция катушки Тесла претерпела значительные изменения. Сегодня существует несколько основных видов этого устройства:

1. SGTC (Spark Gap Tesla Coil)

Классическая катушка Тесла с искровым промежутком в качестве генератора колебаний. Отличается простотой конструкции, но имеет ограниченные возможности управления.

2. DRSSTC (Dual Resonant Solid State Tesla Coil)

Твердотельная катушка с двойным резонансом. Использует полупроводниковые ключи вместо искрового промежутка. Позволяет точнее управлять параметрами разрядов.

3. VTTC (Vacuum Tube Tesla Coil)

Ламповая катушка Тесла. В качестве генератора высокочастотных колебаний используются электронные лампы. Отличается низким уровнем шума при работе.

4. SSTC (Solid State Tesla Coil)

Твердотельная катушка Тесла на полупроводниках. Самая сложная конструкция, но обеспечивает максимальные возможности управления параметрами разрядов и их модуляции.

Как создать музыкальные молнии с помощью катушки Тесла

Для создания музыкальных молний с помощью катушки Тесла необходимо обеспечить возможность управления частотой разрядов в соответствии с нужными музыкальными нотами. Это достигается следующим образом:

1. Используется твердотельная катушка Тесла (SSTC или DRSSTC) с возможностью управления частотой разрядов.
2. К системе управления катушкой подключается MIDI-контроллер или другой источник цифрового музыкального сигнала.
3. Сигналы с MIDI-контроллера преобразуются в управляющие импульсы для катушки Тесла.
4. Катушка генерирует разряды с частотой, соответствующей нотам исполняемой мелодии.

Таким образом, электрические разряды катушки Тесла начинают воспроизводить музыку, создавая эффектное аудиовизуальное шоу.

Особенности конструкции музыкальной катушки Тесла

Музыкальная катушка Тесла имеет ряд конструктивных особенностей, отличающих ее от обычных катушек:

• Использование твердотельных компонентов вместо искрового промежутка
• Наличие системы управления частотой и длительностью разрядов
• Интерфейс для подключения MIDI-контроллера или другого источника цифрового музыкального сигнала
• Специальное программное обеспечение для преобразования MIDI-сигналов в управляющие импульсы
• Усиленная система охлаждения для работы в длительном музыкальном режиме

Эти особенности позволяют создавать впечатляющие музыкальные шоу с использованием электрических разрядов высокого напряжения.

Применение поющих катушек Тесла

Музыкальные катушки Тесла нашли применение в различных областях:

• Научно-популярные шоу и демонстрации
• Музыкальные представления и концерты
• Художественные инсталляции
• Спецэффекты в кино и на телевидении
• Образовательные программы по физике и электротехнике

Их зрелищность и необычное сочетание музыки и электричества привлекает внимание зрителей и позволяет наглядно демонстрировать физические явления.

Безопасность при работе с музыкальными катушками Тесла

Несмотря на свою зрелищность, поющие катушки Тесла представляют серьезную опасность при неправильном обращении. При работе с ними необходимо соблюдать следующие меры безопасности:

• Использовать только профессиональное оборудование с надежной изоляцией
• Обеспечить правильное заземление всех компонентов системы
• Не приближаться к работающей катушке на расстояние менее 3-5 метров
• Использовать защитные экраны для отделения зрителей от зоны работы катушки
• Не допускать к управлению катушкой лиц без соответствующей подготовки

При соблюдении этих мер музыкальная катушка Тесла может стать безопасным и впечатляющим инструментом для создания уникальных шоу.

Перспективы развития технологии музыкальных катушек Тесла

Технология музыкальных катушек Тесла продолжает развиваться. Основные направления совершенствования включают:

• Повышение мощности и длины разрядов
• Улучшение качества воспроизведения звука
• Расширение диапазона воспроизводимых частот
• Создание многоканальных систем для объемного звучания
• Интеграция с современными системами управления светом и видео для создания комплексных шоу

Эти усовершенствования позволят создавать еще более впечатляющие и масштабные представления с использованием поющих электрических разрядов.

Принцип работы музыкальных Катушек Тесла

Любой звук это механическая волна в воздухе, которая характеризуется амплитудой и частотой. Определенной музыкальной ноте, которую играет музыкальный инструмент, соответствует своя частота, амплитуда при этом определяет громкость ноты. Например, ноте ДО малой октавы соответствует частота 130,81Гц, а ноте ЛЯ первой октавы соответствует частота 440Гц.

Любой повторяющийся процесс с частотой 440Гц, который вызовет колебания воздуха, будет восприниматься ухом похожим на ноту ЛЯ. Музыкальная Катушка Тесла работает именно по этому принципу.

При включении Катушка Тесла генерирует электрический разряд в воздухе, который вызывает фактическую детонацию и последующую звуковую волну. Используя описанный принцип и включая Катушку Тесла с нужной нам частотой, мы можем проигрывать музыкальные ноты последовательностью «микровзрывов». Пояснения этого процесса изображено на рисунке ниже. Для проигрывания ноты ЛЯ, с частотой 440Гц необходимо включать Катушку Тесла с частотой 880Гц т. е. в два раза большей, т.к. синусоидальная звуковая волна имеет положительную и отрицательную амплитуду за один период.

При этом Катушка Тесла играет некие «псевдо» ноты, что создает неповторимое электрическое звучание. Из рисунка видно что, чем ниже нота, тем реже включается Катушка Тесла и тем меньше потребляемая мощность, следовательно, разряд уменьшается и больше ветвится, а на высоких частотах разряд обретает мощь и громкость. Чередую высокие и низкие частоты можно добиться лучшего визуального восприятия композиции. Чтобы создать симметрию и разнообразие необходимо несколько раз играть высокие ноты на одной Катушке Тесла, а низкие на другой, а затем менять их местами.

Для проигрывания практически любой мелодии достаточно двух Катушек Тесла, каждая из которых независимо воспроизводит свою ноту, создавая стереозвучание.

ВАЖНО! В один момент времени одна Катушка Тесла может воспроизводить только одну ноту, это следует помнить при написании музыки (при этом возможно проигрывать на одной Катушке Тесла несколько нот одновременно, но это искажает звук и усложняет проект, поэтому этот режим не используется).

Как проигрывается музыка?

Для работы двух Катушек Тесла используется два миди канала — первый и второй. Каждая Катушка Тесла воспроизводит по одной ноте последовательно из своей миди дорожки.

Ноты поступают в пульт управления Катушками Тесла по миди кабелю. При этом пульт можно подключить к миди-синтезатору и проигрывать музыку в реальном времени, или подключить к компьютеру и проигрывать заранее записанные миди треки.

Катушки Тесла имеют ограниченный диапазон проигрывания нот. Рекомендуется использовать ноты от С1 (ДО контроктавы) до h5 (CИ первой октавы). Ноты в других октавах проигрываться пультом не будут. Это связано с плохим восприятием на слух очень низких нот и очень большой нагрузкой по мощности при более высоких нотах.

Рекомендуется оставлять оригинальный музыкальный трек, который будет воспроизводиться параллельно через мощные колонки. Это позволяет заполнить паузы, добавить басы и повысить узнаваемость мелодии.

Пример создания композиции в программе Cubase

Для примера ниже показаны обработанная композиция Баха Токката и фуга ре минор и видео с исполнением этой композиции.

Ламповая катушка Тесла на генераторном пентоде ГУ81М

Трансформатор Тесла

Трансформатор Тесла, также катушка Тесла (англ. Tesla coil) — устройство, изобретённое Николой Тесла и носящее его имя. Является резонансным трансформатором, позволяющим получить сверхвысокое напряжение сверхвысокой частоты. Прибор был заявлен патентом США № 568176 от 22 сентября 1896 года, как «Аппарат для производства электрических токов высокой частоты и потенциала».

Описание простейшей конструкции

Простейший трансформатор Тесла состоит из двух катушек — первичной и вторичной, а также разрядника (прерывателя, часто встречается английский вариант (RSG) Rotory Spark Gap), конденсатора, и терминала в качестве которого используется тороид (также тороид служит для увеличения емкости вторичной катушки) (на схеме показан как «выход»).

Виды разрядников

(RSG) Rotory Spark Gap    Статика

Первичная катушка обычно содержит несколько витков провода большого диаметра или медной трубки, а вторичная около 1000 витков провода меньшего диаметра. Первичная катушка может быть плоской (горизонтальной), конической или цилиндрической (вертикальной). В отличие от обычных трансформаторов, здесь нет ферромагнитного сердечника. Таким образом взаимоиндукция между двумя катушками гораздо меньше, чем у трансформаторов с ферромагнитным сердечником. Первичная катушка вместе с конденсатором образует колебательный контур, в который включён нелинейный элемент — разрядник.

Разрядник, в простейшем случае обыкновенный газовый, представляет собой два массивных электрода с регулируемым зазором. Электроды должны быть устойчивы к протеканию больших токов через электрическую дугу между ними и иметь хорошее охлаждение.

Вторичная катушка также образует колебательный контур, где роль конденсатора главным образом выполняют ёмкость тороида и собственная межвитковая ёмкость самой катушки. Вторичную обмотку часто покрывают слоем эпоксидной смолы или лака для предотвращения электрического пробоя.

Терминал может быть выполнен в виде диска, заточенного штыря или сферы и предназначен для получения предсказуемых искровых разрядов большой длины.

Таким образом, трансформатор Тесла представляет собой два связанных колебательных контура, что и является главным его отличием от обычных трансформаторов. Для полноценной работы трансформатора эти два колебательных контура должны быть настроены на одну резонансную частоту. Обычно в процессе настройки подстраивают первичный контур под частоту вторичного путём изменения ёмкости конденсатора и числа витков первичной обмотки до получения максимального напряжения на выходе трансформатора.

Модификации трансформаторов Тесла

Во всех типах трансформаторов Тесла основной элемент трансформатора — первичный и вторичный контуры – остается неизменным. Однако одна из его частей — генератор высокочастотных колебаний может иметь различную конструкцию.

На данный момент существуют:
SGTC (Spark Gap Tesla Coil) — классическая катушка Тесла — генератор колебаний выполнен на искровом промежутке (разряднике). Для мощных трансформаторов Тесла наряду с обычными разрядниками (статическими) используются более сложные конструкции разрядника.

Например, RSG (от англ. Rotary Spark Gap, можно перевести как роторный/вращающийся искровой промежуток) или статический искровой промежуток с дополнительными дугогасительными устройствами. В конструкции роторного искрового промежутка используется двигатель (обычно это электродвигатель), вращающий диск с электродами, которые приближаются (или просто замыкают) к ответным электродам для замыкания первичного контура. Скорость вращения вала и расположение контактов выбираются исходя из необходимой частоты следования пачек колебаний. Различают синхронные и асинхронные роторные искровые промежутки в зависимости от управления двигателем. Также использование вращающегося искрового промежутка сильно снижает вероятность возникновения паразитной дуги между электродами. Иногда обычный статический разрядник заменяют многоступенчатым статическим разрядником. Для охлаждения разрядников их иногда помещают в жидкие или газообразные диэлектрики (например, в масло). Типовой прием для гашения дуги в статическом разряднике — это продувка электродов мощной струей воздуха. Иногда для защиты конденсатора колебательного контура применяют статический разрядник, чтобы избежать его перенапряжения, также часто применяют ВЧ фильтры они ставятся сразу после питающего трансформатора и позволяют избежать проникновения вч выбросов за пределы колебательного контура

DRSSTC (Dual Resonant Solid State Tesla Coil) — почти то же что и SGTC, только здесь отсутствует разрядник, а для накачки первичного контура используется генератор на полупроводниковых ключах — IGBT транзисторах или тиристорах. Более продвинутый вариант КТ.

VTTC (Vacuum Tube Tesla Coil) (рус. ЛКТ) — ламповая катушка Тесла. В ней в качестве генератора ВЧ колебаний используются электронные лампы. Обычно это мощные генераторные лампы, такие как ГУ-81, однако встречаются и маломощные конструкции. Одна из особенностей — отсутствие необходимости в высоком напряжении. Для получения сравнительно небольших разрядов достаточно 300-600 Вольт. Также VTTC практически не издает шума, появляющегося при работе катушки Тесла на искровом промежутке. На ней я и остановился.

SSTC (Solid State Tesla Coil) — генератор выполнен на полупроводниках. Самая сложная из всех конструкций. Она включает в себя задающий генератор (с регулируемой частотой, формой, длительностью импульсов) и силовые ключи (мощные полевые MOSFET транзисторы). Однако данный вид катушек Тесла является самым интересным по нескольким причинам: изменяя тип сигнала на ключах, можно кардинально изменять внешний вид разряда. Также ВЧ сигнал генератора можно промоделировать звуковым сигналом, например музыкой — звук будет исходить из самого разряда. Впрочем, аудио модуляция возможна (с небольшими доработками) и в VTTC. К прочим достоинствам можно отнести те же низкое питающее напряжение и отсутствие шума при работе.

В аббревиатурах названий катушек Тесла, питаемых постоянным током, часто присутствуют буквы DC, например DCSGTC.

В отдельную категорию также относят магниферные катушки Тесла.

Схема

Устройство представляет собой мощный высокочастотный автогенератор, выполненный на мощном прямонакальном пентоде ГУ-81М, колебательный контур которого индуктивно связан с вторичным контуром, настроенным в резонанс. Конденсатор С2 задаёт частоту генерации. При данном значении, частота составляет около 400 кГц. Этот конденсатор должен быть высокочастотным керамическим (КВИ-2, КВИ-3,ТГК-У-3, К15У-1(2,3), другие типы не подойдут! Рабочее напряжение конденсатора должно быть не менее 10 кВ, но лучше всего ставить К15У на большие КВАРы (Кило Вольт Ампер Реактивной мощности).

В качестве анодного трансформатора используется МОТ

Современный МОТ

Советские МОТ

МОТ Microwave Oven Tranformer

Современный

Работает в режиме «насыщения» магнитопровода, но при том имеет меньшие габариты, но сильно греется, и работать без принудительного охлаждения может только очень короткое время.

Выходное напряжение MOTа составляет 2кВ (а пиковое 2.8кВ). Такие трансформаторы выпускаются на мощность от 500 до 2000Вт. Кроме первичной и высоковольтной вторичной обмотки, в моте присутствует накальная обмотка. Эта обмотка обычно выдает напряжение 3В и ток 10 ампер. Моты имеют шунты, металлические прямоугольные вставки между вторичной и первичной обмотками которые замыкают часть магнитного потока на себя, тем самым ограничивают ток через обмотки, не давая ему быстро перегреться, если его удалить, то мощность значительно возрастёт, но возрастёт и нагрев.

Советский

От этих недостатков свободен так называемый совмот (Советский МОТ). Как следует из названия, это трансформатор из микроволновок Советского (или Российского) производства. Совмоты рассчитаны на работу без принудительного охлаждения.

СОВМОТ также имеет шунты, и мощность, от полу (маленький квадратный, до 4 (с радиаторами) киловатт, выходное напряжение 2100-4 киловольта (тысячи вольт), и ток в районе полутора ампер, МОТ опасен, для примера привожу дуговой разряд с 2Х киловаттного МОТа

Контуры

Первичная обмотка L1 наматывается первой и находится внизу. Она содержит 35 витков медного провода диаметром 1-1,5 мм и наматывается виток к витку. Обмотка L2 обратной связи наматывается выше на расстоянии от первички не менее 2 см, во избежание пробоя, и содержит 22 витка 0,5 мм провода, намотка также виток к витку. Вторичка L3 намотана на трубе диаметром 7.5см и высотой 45 см проводом 0.4мм. Наверху вторички необходимо установить разрядный терминал в виде металлического штыря.

Генераторный пентод ГУ-81М

Предназначен для работы в режимах автогенерации и усиления мощности радиотехнических устройств.

Общие сведения:
Катод — вольфрамовый торированый, карбидированный прямого накала.
Оформление — стеклянное с цоколем.
Высота не более 260 мм.
Диаметр не более 202 мм.
Масса не более 1 кг.

Максимальные предельно допустимые эксплуатационные данные:
Напряжение накала 11,6-13,4В
Напряжение анода на длине волны, В
— на частоте не более 6 МГц   3В
— на частоте не более 24 МГц  2,5В
— на частоте не более 50 МГц  1,5В
Напряжение второй сетки, В: 600

Ток, А
-анода (среднее значение)   0,6А
— первой сетки (среднее значение)   0,02А
— второй сетки (среднее значение)   0,2А

Рассеиваемая мощность, Вт:
— анодом 450
— анодом кратковременно 600
— второй сеткой 120
— первой сеткой 10

Температура оболочки, °С 350

Сборка конденсаторов контурного, ОС, шифтёра, составного диода

Составной диод состоит из соединённых последовательно-параллельно диодных столбов КЦ201А на 2КВ 1А , в результате мы имеем составной диодный столб на 6КВ 2А, конденсаторы шифтёра (однополупериодного удвоителя состоит из 2х конденсаторов 3КВ 1МФ соединённых параллельно в результате мы имеем конденсатор на 3кв, 2МФ, контурный конденсатор состоит из конденсаторов К15У-1 на 12 КВ 750ПФ, ВЧ конденсатор ОС (гридлика) из К15У-1 на 4кв 5НФ. В колебательный контур лучше подходят К15У…. из за их большой КВАР(Кило Вольт Ампер Реактивной мощности)

Результаты с первой схемы

Добавил параллельный гридлик

Измененная схема

Во время изготовления и пробных пусков я понял, что старая схема – никуда не годится и она претерпела несколько существенных изменений.

1-ое триодное включение (все 3 сетки лампы соединены параллельно)
2-ое параллельный гридлик
3-тье добавлены ВЧ фильтры после шифтёра, состоящий из конденсаторов — С5, С6 и дросселей – L5 и L6, который защищает МОТ, и диод шифтёра от ВЧ выбросов

Новая конструкция

После более близкого приближения резонанса, сгорело половина схемы, (диодная сборка, первичный контур, резистор гридлика) после чего, катушка была собрана по новой схеме.

Шифтёр — 3 конденсатора по 3КВ 1МФ соединённые параллельно (3кв 3МФ) диод состоит из 6-ти диодов Д1006 каждый на 12КВ 250МА каждый, (1.5А 12КВ).

Дросселя и конденсаторы (сероватые диски) защищают питание от высокочастотных выбросов.

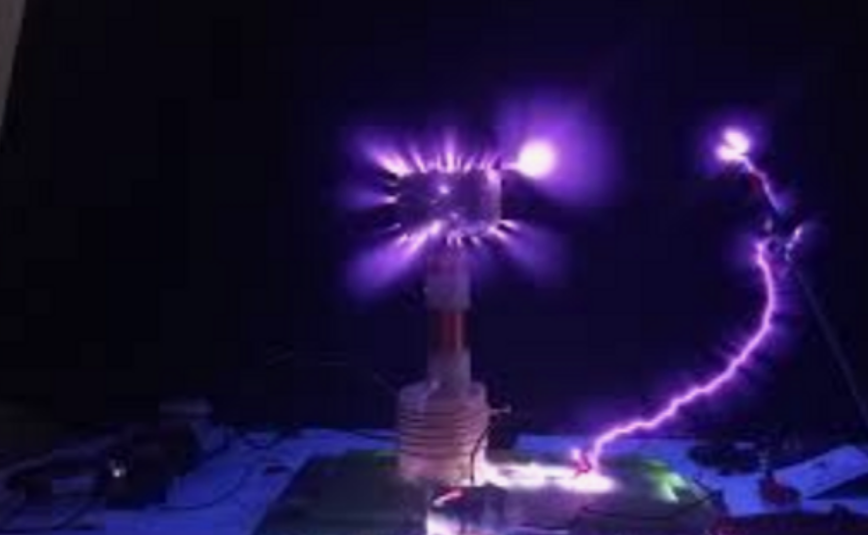

Результаты с новой схемы

Работа катушки по новой схеме меня обрадовала, при грубой настройке резонанса, разряды стали до 30см (если считать 1см=10кВ, то довольно таки неплохо), но цель 70-80см.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Схема №1
VL1	Радиолампа	ГУ-81М	1		Поиск в магазине Отрон	В блокнот
VD1	Диод	КЦ201А	6	Составной диод	Поиск в магазине Отрон	В блокнот
С1	Конденсатор	1 мкФ 3 кВ	2	Составной конденсатор	Поиск в магазине Отрон	В блокнот
С2	Конденсатор	1000 пФ 10 кВ	1	КВИ-2, КВИ-3, ТГК-У-3, К15У-1(2. 3)	Поиск в магазине Отрон	В блокнот
С3	Конденсатор	0.01 мкФ	1		Поиск в магазине Отрон	В блокнот
R1	Резистор	440 Ом	1		Поиск в магазине Отрон	В блокнот
Т1	Трансформатор МОТ	220 В / 2 кВ	1		Поиск в магазине Отрон	В блокнот
Т2	Трансформатор накала	220 В / 12 В	1		Поиск в магазине Отрон	В блокнот
L1, L2, L3	Катушка Тесла		1	Изготавливается самостоятельно	Поиск в магазине Отрон	В блокнот
	Схема №2. (Измененная схема)
	Радиолампа	ГУ-81М	1		Поиск в магазине Отрон	В блокнот
D1	Диод	Д1006	6	Составной диод	Поиск в магазине Отрон	В блокнот
С1	Конденсатор	0.0141 мкФ	1		Поиск в магазине Отрон	В блокнот
С2	Конденсатор	0.01 мкФ	1		Поиск в магазине Отрон	В блокнот
С3	Конденсатор	1000 пФ 10 кВ	1		Поиск в магазине Отрон	В блокнот
С4	Конденсатор	4 мкФ	1		Поиск в магазине Отрон	В блокнот
С5, С6	Конденсатор	3300 пФ	2	КВИ-3	Поиск в магазине Отрон	В блокнот
L1	Катушка индуктивности		1	211 витков на феррите строчника	Поиск в магазине Отрон	В блокнот
L2, L3, L4	Катушка Тесла		1		Поиск в магазине Отрон	В блокнот
L5, L6	Катушка индуктивности		2	25 витков на половине феррита от строчника	Поиск в магазине Отрон	В блокнот
Tr1	Трансформатор МОТ	220 В / 2 кВ	1		Поиск в магазине Отрон	В блокнот
Tr2	Трансформатор накала	220 / 12 В	1		Поиск в магазине Отрон	В блокнот
S1, S2	Выключатель питания		2		Поиск в магазине Отрон	В блокнот
	Вариант Гридлика
	Радиолампа	ГУ-81М	1		Поиск в магазине Отрон	В блокнот
С6	Конденсатор	0. 0141 мкФ	1		Поиск в магазине Отрон	В блокнот
С7	Конденсатор	0.01 мкФ	1		Поиск в магазине Отрон	В блокнот
L6	Катушка индуктивности		1	14 витков	Поиск в магазине Отрон	В блокнот
	Лампа накалывания	220 В 100 Вт	2		Поиск в магазине Отрон	В блокнот
						Добавить все

^{Скачать список элементов (PDF)}

Теги:

• Катушка Тесла
• Тесла
• Высокое напряжение

Plasmasonic 2.0 Музыкальная катушка Тесла

Описание продукта

Plasmasonic 2.0 — это наша премьера и самая мощная музыкальная катушка Тесла. Это усовершенствованная твердотельная катушка Теслы, которая производит искусственную молнию на длине от 8 до 12 футов. При работе с MIDI-контроллером он может создавать множество различных световых и звуковых эффектов, включая полифоническое воспроизведение музыки, используя встроенный MIDI-процессор. Другими словами, пользователь имеет возможность создавать музыку с помощью выходных дуг Plasmasonic 2.0 из любого источника MIDI высокого качества, включая клавиатуру, гитару, ноутбук или другой совместимый MIDI-инструмент, и одновременно воспроизводить несколько музыкальных тонов.

Plasmasonic 2.0 в настоящее время является нашей самой мощной коммерческой катушечной системой Теслы, которая была продана коммерческим, образовательным и музейным клиентам на всех континентах как в стационарных, так и в мобильных установках. Это самая популярная катушка Теслы, используемая для постоянных музыкальных инсталляций.

Для получения предложений и покупки, пожалуйста, свяжитесь с нашим отделом продаж на нашей странице контактов.

Щелкните здесь, чтобы просмотреть техническое описание Plasmasonic 2.0 (PDF)

Характеристики:

• Относительно легкая и портативная система
• Легко транспортируется.
• Работает от 220–240 В переменного тока, 50/60 Гц (полная работа)
• Работает от 110–120 В переменного тока, 50/60 Гц (пониженная мощность)
• Разработан для обеспечения высокой надежности
• Длина выходной дуги: 8–12 футов
• Полностью модуляторная конструкция – легко разбирается для транспортировки
• Передняя панель управления со светодиодными индикаторами и звуковыми сигналами
• Функции последовательности и безопасности, управляемые ПЛК
• Замок безопасности предотвращает несанкционированное использование
• Полностью собран, настроен и готов к работе из ящика
• Система пускового и предохранительного сброса для источника питания
• Светодиодная подсветка
• Размеры: уточняется
• Вес: уточняется

Типичные области применения:

• Постоянные музейные выставки и демонстрации
• Передвижные научные выставки и информационные мероприятия
• Демонстрации в школьных классах
• Привидения и другие аттракционы
• События Хэллоуина
• Исследования высокого напряжения и атмосферы

Требования к электропитанию:

Данное устройство совместимо с рабочим напряжением 220–240 В переменного тока, 50/60 Гц и совместимо со всеми однофазными системами питания по всему миру. Также можно использовать от 110 В до 130 В переменного тока 50/60 Гц, но с пониженной выходной мощностью.

Отправка:

Компания Eastern Voltage Research поставляет системы Plasmasonic как на международном уровне, так и внутри США. Пожалуйста, свяжитесь с нами, если у вас есть конкретные вопросы относительно доставки.

Время выполнения заказа:

Каждая система Plasmasonic изготавливается на заказ в соответствии с индивидуальными потребностями и спецификациями каждого клиента. Это включает в себя множество различных опций, которые мы предоставляем для каждой системы Tesla Coil. Пожалуйста, свяжитесь с нами для получения предложения и оценки времени выполнения.

Расширенные пользовательские элементы управления:

Каждая музыкальная катушка Тесла Plasmasonic поставляется с профессиональным портативным контроллером (прерывателем), который может работать как в музыкальном, так и в немузыкальном импульсном режиме. Музыкальный режим позволяет вводить MIDI с MIDI-совместимого устройства, такого как клавиатура, гитара или ноутбук, и может воспроизводить музыкальные тона, модулируя выход высокого напряжения катушки Тесла. В немузыкальном режиме портативные контроллеры могут создавать бесконечное разнообразие эффектов дуги, используя встроенные ручки регулировки. Выход портативных контроллеров подключается к катушкам Теслы через оптоволоконный кабель, невосприимчивый к шумовым помехам.

Конструкция:

Наши плазменные музыкальные катушки Теслы красиво и красноречиво сконструированы с использованием материалов только самого высокого качества с большим вниманием к деталям, что делает их идеальными для музейных инсталляций. Основания и корпуса, а также все опорные кронштейны изготовлены на станках с ЧПУ с использованием прозрачного поликарбоната, а все электрические узлы имеют конструкцию печатной платы FR-4 или корпуса, изготовленные по индивидуальному заказу. В сильноточных соединениях используется многослойная медная шина с низкой индуктивностью. В то время как конкуренты используют тороидальные тороиды с верхней нагрузкой, используя массив пластиковых дисков и медных трубок, мы используем в наших катушках Теслы только профессионально скрученные бесшовные алюминиевые тороиды, что придает им идеальный эстетический вид.

Опции:

Широкий спектр опций доступен для каждой системы Plasmasonic Musical Tesla Coil. Пожалуйста, обратитесь к техническому описанию для получения дополнительной информации о вариантах, и если у вас есть конкретные вопросы о типах доступных вариантов, пожалуйста, не стесняйтесь обращаться к нашему адресу электронной почты отдела продаж, указанному на нашей странице контактов.

Цена и наличие:

Чтобы узнать цены и наличие, свяжитесь с нашим отделом продаж по адресу электронной почты, указанному на нашей контактной странице. Мы будем работать напрямую с вами, чтобы определить параметры, которые вам нужны для вашей конкретной сборки, и предоставим вам официальную цену и время выполнения заказа для вашей катушки Тесла. Мы доступны 24 часа в сутки, 7 дней в неделю, чтобы ответить на любые ваши вопросы, и можем предоставить вам подробное индивидуальное предложение в течение 24 часов.

Как сделать заказ:

Для получения предложений и приобретения, пожалуйста, свяжитесь с нашим отделом продаж на нашей контактной странице.

Способы оплаты:

Для покупок внутри страны мы принимаем денежные переводы, оплату наличными, чеки компании и платежи по кредитным картам через наш процессор PayPal. (Учетная запись PayPal не требуется.) Заказы на покупку принимаются от хорошо квалифицированных компаний, школ и организаций. Для международных покупок мы принимаем оплату только прямым банковским переводом или чеком компании.

		Тороидальные сердечники из литого алюминия — изысканная красота В наших системах Plasmasonic в качестве верхней нагрузки используются только алюминиевые вращающиеся тороиды высочайшего качества. Мы считаем, что верхняя нагрузка любой системы катушек Теслы — это то, что делает катушку Теслы ну… . . «катушка Тесла», и поэтому считают, что верх этих устройств должны украшать только самые лучшие тороиды. Возможно, вы заметили, что один из наиболее распространенных методов, используемых производителями катушек Теслы для сокращения затрат, заключается в создании тороидальных элементов из трубок и пластиковых дисков, придающих им вид скелета. Хотя функционально это работает, мы считаем, что это умаляет истинную суть общего дизайна и внешнего вида мощной катушки Теслы.
		Профессиональный портативный MIDI-контроллер — расширенные функции В комплект каждой катушки Plasmasonic Musical Tesla входит наш профессиональный портативный MIDI-контроллер. В этом контроллере используется высококачественный специальный экранированный корпус от электромагнитных помех с потрясающей надписью на шелкографии с использованием классической схемы и компоновки панели управления военной авионикой. Каждый портативный контроллер принимает стандартный MIDI-вход и может работать как в стандартном импульсном, так и в музыкальном режимах работы MIDI. Каждый контроллер может быть настроен на один из восьми MIDI-каналов и может быть индивидуально запрограммирован в соответствии с индивидуальными вкусами и требованиями каждого пользователя. Портативный контроллер имеет оптоволоконный выход, который подключается к основному блоку катушки Тесла. Использование оптоволоконной связи обеспечивает практически 100% помехозащищенное соединение между портативным контроллером и основной системой катушек Тесла, обеспечивая безупречную работу практически в любых условиях.
		Усовершенствованный контроллер катушки Тесла — «мозг» Plasmasonic Наш управляемый микропроцессором контроллер катушки Тесла является «мозгом» каждой системы Plasmasonic. Наши контроллеры принимают оптоволоконный вход от наших портативных MIDI-контроллеров и управляют выходными мостами наших систем Plasmasonic, используя усовершенствованную логику и схемы обратной связи. В эти контроллеры также встроено несколько уровней защиты, включая обнаружение перегрузки по току и пониженного напряжения. Встроенные светодиодные сигнализаторы информируют конечного пользователя о состоянии системы и о возникновении неисправностей. Кроме того, каждый усовершенствованный контроллер заключен в защищенный от электромагнитных помех корпус красивого дизайна со всеми регулировочными ручками, доступными снаружи корпуса для легкого доступа.
		Блоки питания и печатных плат производства США Каждый узел в наших системах Plasmasonic спроектирован и изготовлен с использованием технологии печатных плат (PCB) и изготовлен с использованием передовых процессов автоматизации на предприятии по производству печатных плат здесь, в Соединенных Штатах. Это обеспечивает высокое качество строительства и снижает вероятность отказа соединения или неправильной установки компонента. В отличие от наших конкурентов, которые в основном используют проводку «точка-точка» для всех компонентов, все наши компоненты интегрированы в подузлы печатных плат и соединены с помощью кабелей с разъемами и жгутами.
		Средства безопасности и разрядные цепи — высокая надежность Безопасность имеет первостепенное значение в любой системе Plasmasonic Musical Tesla Coil. Мы гарантируем, что каждая система имеет несколько уровней безопасности, разработанных и встроенных в них. Одним из примеров является управление емкостным накопителем энергии цепи шины постоянного тока. Каждая система Plasmasonic включает в себя как активную, так и вторичную систему резервного разряда, чтобы гарантировать, что цепь шины постоянного тока разряжается при отключении питания. Вы не найдете эту двухуровневую функцию безопасности ни в одной из катушек Tesla наших конкурентов. Кроме того, наши более крупные системы Plasmasonic также используют предупреждающие индикаторы и зуммеры, а также возможности внешней блокировки и аварийного останова.
		Сильноточная ламинированная шина — высочайшая производительность Если усовершенствованный контроллер является «мозгом» Plasmasonic, полумостовая или полномостовая схема является «силой» схемы. Поскольку эти мостовые схемы переключают пиковый ток до 750 А, соединения с низкой индуктивностью между сильноточными IGBT-транзисторами имеют решающее значение для обеспечения длительного срока службы катушки Тесла с высокой надежностью. Все наши сильноточные мостовые схемы подключаются с использованием специальных 6 унций. медные, 4-слойные ламинированные шины. Это обеспечивает чрезвычайно высокую связь между положительными и отрицательными проводниками и минимизирует индуктивность. Наши конкуренты по-прежнему используют двухточечную проводку, которая склонна вызывать большие выбросы на транзисторах, а также работает менее эффективно, что сокращает общий срок службы силовых мостовых цепей.
		Первичный конденсатор — превосходное управление температурой Первичный конденсатор является основным резонансным компонентом в любой катушке Теслы и подвергается воздействию огромных пиковых токов, что приводит к значительному нагреву конденсаторов, составляющих первичный конденсатор. Из-за этого мы используем 6 унций. FR-4, ламинированный медью, со встроенными отверстиями для охлаждения, которые обеспечивают 360-градусный охват охлаждающего воздуха для максимальной тепловой эффективности, что приводит к снижению температуры конденсатора и повышению надежности. Конкуренты монтируют конденсаторы, как правило, на отдельных листах HDPE, из того же материала, из которого сделаны кухонные разделочные доски. Этот плохой метод монтажа приводит к гораздо меньшему охвату воздушного потока для каждого конденсатора и приводит к более высокой температуре конденсатора, что в конечном итоге приводит к сокращению срока службы компонентов и снижению надежности.
		Интуитивно понятные элементы управления и сигнализаторы — удобные для пользователя Мощные системы Plasmasonic имеют ряд органов управления и сигнализаторов, которые управляются бортовым компьютерным процессором, который обеспечивает обратную связь по безопасности и другие соответствующие элементы управления, включая: •Таймер предупреждения – индикатор и звуковой сигнал •Индикатор зарядки шины постоянного тока •Индикатор готовности •Блокировка ключа •Внешняя цепь защитной блокировки
		Никаких излишков или бывших в употреблении компонентов — высочайшее качество Компания Eastern Voltage Research использует только новые компоненты, приобретенные у авторизованных дистрибьюторов здесь, в Соединенных Штатах, для каждого элемента наших систем Plasmasonic. Чтобы наши конкуренты предлагали низкие цены на свою продукцию, они используют подержанные и излишки компонентов, многие из которых из Китая или Малайзии, для своих катушек Tesla. Проблема с избыточными компонентами заключается в том, что никогда нельзя определить, как компоненты эксплуатировались ранее, какова была их история и сколько в них осталось жизни. Мы считаем, что для обеспечения высочайшей надежности и долговечности систем нашим клиентам в наших продуктах должны использоваться только новые компоненты.
		EMI / EMC для кондуктивных и излучаемых помех Инженеры компании Eastern Voltage Research обладают обширными знаниями в области проектирования фильтров электромагнитных помех для кондуктивных помех, а также контроля над излучаемыми помехами. В качестве опции мы можем обеспечить фильтрацию как дифференциальных, так и синфазных кондуктивных излучений и соответствовать спецификациям коммерческих и военных электромагнитных помех для вашей катушки Тесла. Мы также можем предоставить подробную информацию о том, как эффективно контролировать излучение. Компания Eastern Voltage Research также располагала всем необходимым оборудованием для полной характеристики кондуктивных излучений вашей катушки Теслы, если это необходимо, включая сети LISN и анализаторы радиочастотного спектра.
		Магнетики профессионального изготовления на заказ Все магниты в наших системах Plasmasonic специально разработаны инженерами компании Eastern Voltage Research и изготовлены компаниями-производителями магнитов в Соединенных Штатах. Сюда входят вторичные катушки, трансформаторы тока, трансформаторы затвора, а также дроссели и фильтры электромагнитных и радиопомех. Наши магниты изготавливаются с использованием современных компьютеризированных намоточных машин, которые обеспечивают высокое качество и неизменность продукта при каждом его производстве. Хотя это приемлемо для любителей, магниты с ручной обмоткой, особенно в области вторичных катушек, приводят к большим отклонениям, которые могут привести к снижению производительности и надежности в долгосрочной перспективе.
		Усовершенствованное секвенирование с компьютерным управлением Управление и последовательность включения питания наших систем Plasmasonic осуществляется либо с помощью микропроцессорных схем, либо, в случае наших более крупных систем, программируемых логических контроллеров (ПЛК). Эти усовершенствованные схемы управления управляют следующими функциями: • Пуск и последовательность силовых реле • Предупреждающие светодиоды, зуммеры и другие сигнализаторы • Управление охлаждающим вентилятором • Контроль пускового тока шины постоянного тока • Внешние защитные блокировки и аварийный останов схемы

Обзоры продуктов

Make Electricity Sять с вашей собственной музыкальной катушкой Tesla

Футуризм

11. 24. 20 By Futurism Creative

/Sci-Fi Visions

Save 50 $ 50 на самых уникальных музыкальных У вас когда-нибудь будет

/ Sci-Fi Visions/ Electricity/ Никола Тесла/ Tesla

11. 24. 20 от Futurism Creative

Никола Тесла изменил курс науки своей работой в области электричества, вот почему он так много однофамильцев. Однако, за исключением автомобильной компании, ни одна из них не была так популярна, как катушка Теслы, которая заставляет электричество петь.

Набор для самостоятельной сборки oneTeslaTS, который можно приобрести за 399,99 долл. США, что на 11% ниже его обычной цены, — это буквальное предложение. Этот набор не только обучает семьи основам электричества, но и дает вам уникальный музыкальный инструмент.

Принцип работы катушек Теслы

Впервые построенная Теслой в 1891 году катушка Тесла получила техническое название — схема резонансного трансформатора. Это очень распространенные схемы; вы использовали его, если вы когда-либо использовали радио. Как следует из названия, в нем используется катушка провода — на самом деле две.

Первая, первичная обмотка, подключена к трансформатору, повышающему напряжение. Первичная катушка имеет конденсатор, который, когда достигает критической точки, разряжается во вторичную катушку, в данном случае в столбец катушки Тесла. Этот конденсатор наполняется и сбрасывается, наполняется и сбрасывается, посылая ток туда и обратно между первичной и вторичной обмотками.

В верхней части вторичной катушки находится конденсатор с верхней нагрузкой, который при достаточном заряде может начать искрить на проводящие поверхности через воздушный зазор, что приводит к тем драматическим искрам, которые мы так любим. Однако это только начало.

Как поют катушки Теслы?

Ключевое слово в техническом названии здесь — «резонансный». Это означает, что электрическая энергия колеблется между катушкой индуктивности и конденсатором, придерживаясь одной и той же частоты. Думайте об этом как о базовой ноте, которую берет катушка. Эту частоту можно изменить с помощью схемы прерывателя, не останавливая резонансный процесс. Делайте это достаточно часто, достаточно быстро и достаточно энергично, и вы сможете создавать разные ноты, когда искры проходят через воздушный зазор. И с помощью правильных элементов управления вы можете модулировать количество энергии в системе, чтобы катушка искрила в нужное время и в правильной последовательности, превращая ее в музыкальный инструмент.

Сладкая музыка искр

Что приводит нас к oneTeslaTS. В то время как любую катушку Теслы можно превратить в музыкальный инструмент, эта самодельная катушка добавляет некоторые инструменты, облегчающие игру прямо из коробки.

• Во-первых, он тщательно настроен для музыки. Первичная катушка вытравлена ​​на печатной плате, вторичная тщательно намотана машинным способом, и все точно настроено, поэтому она поет прямо из коробки.
• Во-вторых, в электронику катушки встроен контроллер MIDI (цифровой интерфейс музыкальных инструментов) со стандартным разъемом DIN5. Если вы уже сочинили музыку для MIDI или уже загрузили ее, просто подключите MIDI-устройство и сыграйте музыку. Или играть вживую.
• В-третьих, SD-карта и портативный контроллер. ЖК-экран и интерфейс меню позволяют переключаться между песнями так же просто, как следовать вместе с вашими файлами.

Итак, собрав все вместе, вы можете играть любую песню в формате MIDI, даже отрываясь от искр вживую.
