Позисторы параметры. Позисторы: характеристики, параметры и применение в электронике

Что такое позисторы и как они работают. Каковы основные характеристики и параметры позисторов. Как проверить позистор мультиметром. Где применяются позисторы в электронных схемах.

Что такое позисторы и принцип их работы

Позисторы — это полупроводниковые резисторы с положительным температурным коэффициентом сопротивления (ТКС). Их главная особенность заключается в том, что при нагреве их сопротивление резко возрастает, в отличие от обычных резисторов.

Как работают позисторы? При прохождении тока через позистор он начинает нагреваться. При достижении определенной температуры (точки Кюри) его сопротивление резко увеличивается в десятки и сотни раз. Это позволяет использовать позисторы в качестве самовосстанавливающихся предохранителей и датчиков температуры.

Основные характеристики и параметры позисторов

Для правильного выбора и применения позисторов важно знать их ключевые параметры:

• Номинальное сопротивление при 25°C (R25)
• Максимальное рабочее напряжение
• Температура переключения
• Максимальный рабочий ток
• Температурный коэффициент сопротивления
• Время срабатывания

Рассмотрим подробнее некоторые из этих характеристик:

Номинальное сопротивление (R25)

Это сопротивление позистора при комнатной температуре (25°C). Обычно оно составляет от нескольких Ом до десятков кОм. Как измерить номинальное сопротивление позистора? Достаточно подключить его к мультиметру в режиме измерения сопротивления при комнатной температуре.

Температура переключения

При какой температуре происходит резкое увеличение сопротивления позистора? Это значение называется температурой переключения или точкой Кюри. Для разных типов позисторов она может составлять от 60°C до 180°C. Выше этой температуры сопротивление быстро растет.

Максимальный рабочий ток

Какой ток может выдержать позистор длительное время? Это значение максимального рабочего тока. Превышение этого тока приводит к нагреву и срабатыванию позистора. Типичные значения — от десятков мА до единиц А.

Как проверить позистор мультиметром: пошаговая инструкция

Чтобы убедиться в исправности позистора, можно провести простую проверку с помощью мультиметра:

1. Установите мультиметр в режим измерения сопротивления
2. Подключите щупы к выводам позистора
3. Измерьте сопротивление при комнатной температуре (R25)
4. Слегка нагрейте корпус позистора (например, пальцами)
5. Наблюдайте за показаниями — сопротивление должно заметно увеличиться
6. После остывания сопротивление должно вернуться к исходному значению

Если сопротивление не меняется при нагреве или не возвращается к исходному значению, позистор неисправен.

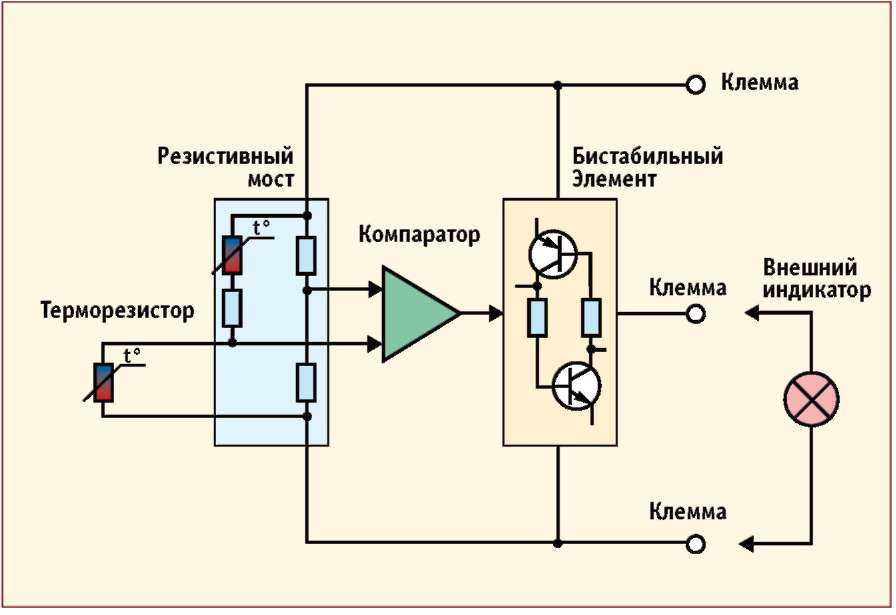

Области применения позисторов в электронике

Где используются позисторы в электронных схемах? Благодаря своим свойствам они нашли широкое применение:

• Самовосстанавливающиеся предохранители
• Датчики температуры
• Ограничители пускового тока
• Нагревательные элементы с саморегулированием
• Схемы термокомпенсации
• Таймеры и реле времени

Рассмотрим некоторые примеры применения позисторов подробнее.

Самовосстанавливающиеся предохранители

Как работает позистор в качестве предохранителя? При превышении тока позистор нагревается, его сопротивление резко возрастает, ограничивая ток в цепи. После устранения перегрузки и остывания позистор возвращается в исходное состояние. Это позволяет защитить электронные схемы без необходимости замены предохранителя.

Ограничители пускового тока

Зачем нужны позисторы при включении мощных устройств? В момент включения через позистор протекает большой ток, он нагревается и ограничивает пусковой ток. После запуска и остывания позистор имеет малое сопротивление и не влияет на работу схемы.

Типы позисторов и их маркировка

Какие бывают виды позисторов? В зависимости от конструкции и применения различают:

• Керамические позисторы на основе титаната бария
• Полимерные позисторы
• Кремниевые позисторы

Как расшифровать маркировку позистора? Обычно она содержит:

• Буквенное обозначение (например, PTC)
• Номинальное сопротивление при 25°C
• Температуру переключения
• Максимальное рабочее напряжение

Например, маркировка PTC 100R 80C 250V означает позистор с сопротивлением 100 Ом, температурой переключения 80°C и максимальным напряжением 250 В.

Вольт-амперная характеристика позистора

Как выглядит вольт-амперная характеристика (ВАХ) позистора? Она имеет характерную S-образную форму:

• При малых токах сопротивление низкое, ток растет линейно
• При достижении критического тока происходит резкий рост сопротивления
• Дальнейшее увеличение напряжения приводит к незначительному росту тока

Какую информацию можно получить из ВАХ позистора? По ней определяют критический ток, напряжение переключения, максимальную мощность и другие параметры.

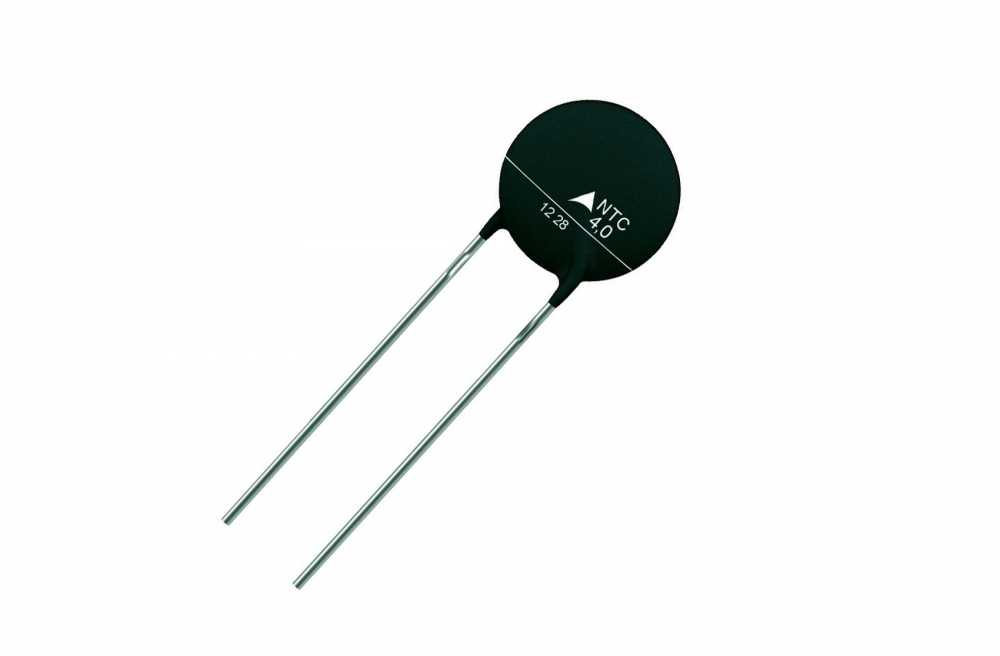

Сравнение позисторов и термисторов

В чем разница между позисторами и термисторами? Основные отличия:

Параметр	Позистор	Термистор
Температурный коэффициент	Положительный	Отрицательный
Изменение сопротивления при нагреве	Увеличивается	Уменьшается
Характер изменения сопротивления	Резкий скачок	Плавное изменение

Когда лучше использовать позистор, а когда термистор? Позисторы подходят для защиты от перегрузок и ограничения токов. Термисторы чаще применяют для измерения и контроля температуры.

Особенности применения позисторов в электронных схемах

На что нужно обращать внимание при использовании позисторов? Несколько важных моментов:

• Правильный выбор номинала и температуры переключения
• Учет саморазогрева позистора при длительной работе
• Обеспечение достаточного теплоотвода
• Учет задержки срабатывания при быстрых процессах

Как рассчитать номинал позистора для конкретной схемы? Необходимо учесть рабочий ток, напряжение питания, допустимый пусковой ток и температурные условия работы устройства.

При правильном применении позисторы позволяют создавать надежные схемы защиты и управления в различных электронных устройствах.

Как проверить позистор мультиметром: пошаговая инструкция

Неприхотливость и относительная физическая устойчивость позисторов позволяет их использовать в роли датчика для автостабилизирующихся систем, а также реализовать защиту от перегрузки. Принцип работы этих элементов заключается в том, что их сопротивление увеличивается при нагреве (в отличие от термисторов, где оно уменьшается). Соответственно, при проверке тестером или мультиметром позисторов на работоспособность, необходимо учитывать температурную корреляцию.

Различные виды позисторов и их графическое изображение в принципиальных схемах

Определяем характеристики по маркировке

Широкая сфера применения РТС-термисторов подразумевает их обширный ассортимент, поскольку характеристики этих устройств должны соответствовать различным условиям эксплуатации. В связи с этим для тестирования очень важно определить серию элемента, в этом нам поможет маркировка.

Для примера возьмем радиокомпонент С831, его фотография показана ниже. Посмотрим, что можно определить по надписям на корпусе детали.

Позистор С831

Учитывая надпись «РТС», можно констатировать, что данный элемент является позистором «С831». Сформировав запрос в поисковике (например, «РТС С831 datasheet»), находим спецификацию (даташит). Из нее мы узнаем наименование (B59831-C135-A70) и серию (B598*1) детали, а также основные параметры (см. рис. 3) и назначение. Последнее указывает, что элемент может играть роль самовосстанавливающегося предохранителя, защищающего схему от КЗ (short-circuit protection) и перегрузки (overcurrent).

Расшифровка основных характеристик

Кратко рассмотрим, данные приведенные в таблице на рисунке 3 (для удобства строки пронумерованы).

Рисунок 3. Таблица с основными характеристиками серии B598*1

Краткое описание:

1. значение, характеризующее максимальный уровень рабочего напряжения при нагреве устройства до 60°С, в данном случае он соответствует 265 В. Учитывая, что нет определения DC/AC, можно констатировать, что элемент работает как с переменным, так и постоянным напряжением.
2. Номинальный уровень, то есть напряжение в штатном режиме работы – 230 вольт.
3. Расчетное число гарантированных производителем циклов срабатывания элемента, в нашем случае их 100.
4. Значение, описывающее величину опорной температуры, после достижения которой происходит существенное увеличение уровня сопротивления. Для наглядности приведем график (см. рис. 4) температурной корреляции.

Рис. 4. Зависимость сопротивления от температуры, красным выделена точка температурного перехода (опорная температура) для С831

Как видно на графике, R резко возрастает в диапазоне от 130°С до 170°С, соответственно, опорной температурой будет 130°C.

5. Соответствие номинальному значению R (то есть допуск), указывается в процентном соотношении, а именно 25%.
6. Диапазон рабочей температуры для минимального (от -40°С до 125°С) и максимального (0-60°С) напряжения.

Расшифровка спецификации конкретной модели

Это были основные параметры серии, теперь рассмотрим спецификацию для С831 (см. рис. 5).

Спецификация модельного ряда серии B598*1

Краткая расшифровка:

1. Величина тока для штатного режима работы, для нашей детали это почти половина ампера, а именно 470 мА (0,47 А).
2. Этот параметр указывает ток, при котором величина сопротивления начинает существенно меняться в большую сторону. То есть, когда через С831 протекает ток с силой 970 мА, срабатывает «защита» устройства. Следует заметить, что этот параметр связан с точкой температурного перехода, поскольку проходящий ток приводит к разогреву элемента.
3. Максимально допустимая величина тока для перехода в «защитный» режим, для С831 это 7 А. Обратите внимание, что в графе указано максимальное напряжение, следовательно, можно рассчитать допустимую величину мощности рассеивания, превышение которой с большой вероятностью приведет к разрушению детали.
4. Время срабатывания, для С831 при напряжении 265 вольт и токе 7 ампер оно составит менее 8 секунд.
5. Величина остаточного тока, необходимого для поддерживания защитного режима рассматриваемой радиодетали, она 0,02 А. Из этого следует, что на удержание сработавшего состояния требуется мощность 5,3 Вт (I_r x V_max).
6. Сопротивление устройства при температуре 25°С (3,7 Ом для нашей модели). Отметим, с измерения мультиметром этого параметра начинается проверка позистора на исправность.
7. Величина минимального сопротивления, у модели С831 это 2,6 Ом. Для полноты картины, еще раз приведем график температурной зависимости, где будут отмечены номинальное и минимальное значение R (см. рис. 6).

Рисунок 6. График температурной корреляции для B59831, значения RN и Rmin отмечены красным

Обратите внимание, что на начальном этапе нагрева радиодетали ее параметр R незначительно уменьшается, то есть в определенном диапазоне температур у нашей модели начинают проявляться NTS свойства. Эта особенность, в той или иной мере, характерна для всех позисторов.

8. Полное наименование модели (у нас B59831-C135-A70), данная информация может быть полезной для поиска аналогов.

Теперь, зная спецификацию, можно переходить к проверке на работоспособность.

Определение исправности по внешнему виду

В отличие от других радиодеталей (например, таких как транзистор или диод), вышедший из строя РТС-резистор часто можно определить по внешнему виду. Это связано с тем, что вследствие превышения допустимой мощности рассеивания нарушается целостность корпуса. Обнаружив на плате позистор с таким отклонением от нормы, можно смело выпаивать его и начинать поиск замены, не утруждая себя процедурой проверки мультиметром.

Если внешний осмотр не дал результата, приступаем к тестированию.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

1. Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
3. Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
4. Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

Большая Энциклопедия Нефти и Газа, статья, страница 4

Cтраница 4

Вольт-амперные характеристики позистора ( К — отношение сопротивления резистора к сопротивлению позистора.  [46]

Параметры позисторов аналогичны параметрам терморезисторов с отрицательным температурным коэффициентом. Важнейшими из них являются: величина сопротивления при 20 С, температурный коэффициент сопротивления, диапазон рабочих температур, кратность изменения сопротивления в области положительного ТКС, максимально допустимая мощность рассеивания, постоянная времени.  [47]

Параметры позисторов аналогичны параметрам термисторов с отрицательным ТКЯ.  [48]

Свойства позисторов оцениваются характеристиками и параметрами, аналогичными характеристикам и параметрам терми-сторов с отрицательным температурным коэффициентом сопротивления.  [49]

На позисторах ( терморезисторы с положительным ТКС в определенном диапазоне температур) номинальные сопротивления не маркируют. При одной и той же температуре сопротивления позисторов одного и того же типо-номинала могут значительно различаться.  [50]

Чем отличаются позисторы от термисторов.  [51]

Практическое применение позисторов — керамических элементов с низким ( холодным) сопротивлением и высоким ( горячим) сопротивлением — являйся весьма широким. Они применяются в системах теплового контроля и в измерительной технике. Их, например, используют в устройствах предохранения о г тепловых и токовых перегрузок, в пусковых системах двигателей и других устройств, а также для авторегулировки в системах управления.  [52]

При создании позисторов иногда используют эффект уменьшения подвижности носителей заряда с ростом температуры в результате их рассеяния на ионах примесей и фононах. В этом случае исходным материалом служат монокристаллы германия, кремния и других полупроводниковых материалов. Так, позисторы, изготовленные из монокристаллического кремния с малой концентрацией примесей ( 1021 — 1023 м — 3), могут иметь температурный коэффициент сопротивления ( 0 7 — 1) 10 — 2 град 1 с положительным знаком при температурах от комнатной и до нескольких сотен градусов Цельсия.  [53]

Основные параметры позисторов, выпускаемых отечественной промышленностью, приведены в табл. 8.4. Величины сопротивлений позисторов при 20 С строго не нормализованы и могут принимать любые значения в пределах, приведенных в таблице.  [54]

Температурные зависимости удельного сопротивления позисторных материалов на основе.  [55]

Для получения позисторов с плавным увеличением р используют твердые растворы с размытым фазовым переходом: ВаТЮ3 — BaSnO3, ВаТЮ3 — BaZrOg и др., а также тройные [ например, ( Ва, Sr) ( Ti, Sn) O3 ] и четверные твердые растворы.  [56]

Осциллограмма затухающего тока размагничивания через управляемый элемент позистора СТ-15-2-127.| Монтажная петли размагничивания.| Вид сверху панели управления.  [57]

Конструктивно элементы позистора выполнены в виде дисков ( рис. 4.38), помещенных в пластмассовый корпус. Выводы позистора имеют наименьшую площадь соприкосновения с дисками так, чтобы отвод тепла от него был минимальным. На корпусе позистора имеется метка обозначения управляемого резистора. Ом обоих элементов), а в горячем состоянии увеличивается более чем в 100 раз. Так как общее сопротивление катушек LI, L2 ( примерно 30 Ом) значительно меньше сопротивления резистора R16 ( 270 Ом), то практически весь ток протекает через эти катушки. Дальнейшее поддержание управляемого элемента R14 — 2 в горячем состоянии осуществляется за счет его подогрева со стороны нагружаемого элемента.  [58]

Основными характеристиками позистора являются температурная и вольт-амперная. Сочетание позисторов с линейными резисторами позволяет срезать нижнюю или верхнюю часть характеристики в зависимости от способа их соединения. Такой прием рекомендуется при использовании позисторов в цепях термокомпенсации.  [59]

Температурные характеристики некоторых позисторов. / — СТ5 — 1. 2 — СТ6 — 2Б. 3 — СТ6 — ЗБ. штриховая кривая для СТ6 — 2Б получена при нагреве его проходящим током.  [60]
