Где находится блок предохранителей в ВАЗ 2101. Какие предохранители за что отвечают в ВАЗ 2101. Как правильно заменить предохранитель в ВАЗ 2101. Почему перегорают предохранители в ВАЗ 2101.
Расположение блока предохранителей в ВАЗ 2101
Блок предохранителей в ВАЗ 2101 расположен под панелью приборов со стороны водителя. Для доступа к нему необходимо снять нижнюю крышку панели приборов. Блок содержит 10 предохранителей, каждый из которых отвечает за определенную электрическую цепь автомобиля.
Как получить доступ к блоку предохранителей?
- Откройте водительскую дверь
- Найдите крышку блока предохранителей под панелью приборов
- Открутите винты крепления крышки
- Аккуратно снимите крышку, потянув ее на себя
Назначение предохранителей ВАЗ 2101
Каждый предохранитель в блоке отвечает за защиту определенной электрической цепи автомобиля. Рассмотрим подробнее, какой предохранитель за что отвечает:
- F1 (16А) — прикуриватель, стоп-сигналы, аварийная сигнализация, плафоны освещения салона, звуковой сигнал
- F2 (8А) — стеклоочиститель, омыватель, электродвигатель отопителя
- F3 (8А) — левая фара дальнего света, контрольная лампа дальнего света
- F4 (8А) — правая фара дальнего света
- F5 (8А) — левая фара ближнего света
- F6 (8А) — правая фара ближнего света
- F7 (8А) — левые габаритные огни, подсветка приборов
- F8 (8А) — правые габаритные огни, подсветка номерного знака
- F9 (8А) — указатели поворота, контрольные лампы на панели приборов
- F10 (8А) — регулятор напряжения, обмотка возбуждения генератора
Как правильно заменить предохранитель в ВАЗ 2101
Замена предохранителя — несложная процедура, которую можно выполнить самостоятельно. Для этого следуйте инструкции:
- Определите перегоревший предохранитель визуально или с помощью тестера
- Извлеките перегоревший предохранитель из гнезда с помощью специального пинцета или руками
- Убедитесь, что новый предохранитель имеет такой же номинал (силу тока)
- Установите новый предохранитель в гнездо до упора
- Проверьте работу соответствующей электрической цепи
На что обратить внимание при замене предохранителя?
- Не используйте предохранители с большим номиналом тока
- Не заменяйте предохранители самодельными перемычками
- Всегда имейте в автомобиле комплект запасных предохранителей
- При частом перегорании предохранителя обратитесь в сервис для диагностики электрической цепи
Причины перегорания предохранителей в ВАЗ 2101
Предохранители выполняют защитную функцию и перегорают при превышении допустимой силы тока в цепи. Основные причины перегорания предохранителей в ВАЗ 2101:
- Короткое замыкание в электрической цепи
- Неисправность электрического прибора или устройства
- Повреждение изоляции проводов
- Установка дополнительного электрооборудования без учета нагрузки на цепь
- Использование предохранителя с неправильным номиналом
Как предотвратить частое перегорание предохранителей?
Для профилактики перегорания предохранителей рекомендуется:
- Регулярно проверять состояние электропроводки автомобиля
- Не перегружать электрическую сеть дополнительными устройствами
- Использовать только штатное электрооборудование или устанавливать дополнительное с учетом нагрузки на цепь
- При установке нового оборудования прокладывать отдельную проводку с собственным предохранителем
Особенности электрической системы ВАЗ 2101
Электрическая система ВАЗ 2101 имеет ряд особенностей, которые необходимо учитывать при эксплуатации и обслуживании автомобиля:
- Напряжение бортовой сети — 12 вольт
- Генератор переменного тока мощностью 280 Вт
- Аккумуляторная батарея емкостью 55 А·ч
- Реле-регулятор напряжения РР380 или 121.3702
- Система зажигания с распределителем и механическим прерывателем
Какие компоненты электрической системы требуют особого внимания?
При обслуживании электрической системы ВАЗ 2101 следует обратить внимание на:
- Состояние клемм аккумулятора и их контакт
- Работу генератора и реле-регулятора напряжения
- Состояние высоковольтных проводов и свечей зажигания
- Работу стартера и его втягивающего реле
- Состояние контактов в распределителе зажигания
Модернизация электрической системы ВАЗ 2101
Несмотря на простоту и надежность электрической системы ВАЗ 2101, многие владельцы проводят ее модернизацию для повышения эффективности и удобства эксплуатации. Рассмотрим некоторые популярные варианты модернизации:
Установка электронного зажигания
Замена механического прерывателя на электронную систему зажигания позволяет:
- Повысить стабильность работы двигателя
- Улучшить запуск в холодную погоду
- Снизить расход топлива
- Увеличить срок службы свечей зажигания
Модернизация системы освещения
Улучшение освещения достигается за счет:
- Установки более мощных ламп в фары
- Замены штатных фар на более современные
- Установки дополнительных противотуманных фар
- Использования светодиодных ламп в габаритных огнях и подсветке салона
Установка дополнительного электрооборудования
Для повышения комфорта и функциональности автомобиля можно установить:
- Электрические стеклоподъемники
- Центральный замок с дистанционным управлением
- Современную аудиосистему
- Камеру заднего вида
- Парктроники
При проведении модернизации электрической системы ВАЗ 2101 важно учитывать нагрузку на бортовую сеть и при необходимости усиливать ее компоненты, такие как генератор и аккумуляторная батарея.
Диагностика электрической системы ВАЗ 2101
Своевременная диагностика электрической системы позволяет предотвратить многие неисправности и продлить срок службы автомобиля. Рассмотрим основные методы диагностики:
Визуальный осмотр
Регулярный визуальный осмотр позволяет выявить:
- Повреждения изоляции проводов
- Ослабление контактов в разъемах
- Окисление клемм аккумулятора
- Подтекание электролита из аккумулятора
Проверка напряжения бортовой сети
Измерение напряжения с помощью мультиметра позволяет оценить:
- Состояние аккумуляторной батареи
- Работу генератора и реле-регулятора напряжения
- Наличие утечек тока в электрической системе
Проверка работы отдельных компонентов
Для диагностики конкретных элементов электрической системы используются специальные методы:
- Проверка работы стартера и втягивающего реле
- Диагностика системы зажигания с помощью стробоскопа
- Проверка работы генератора под нагрузкой
- Тестирование работы реле и предохранителей
Регулярная диагностика электрической системы ВАЗ 2101 позволяет своевременно выявлять и устранять неисправности, обеспечивая надежную работу автомобиля.
Как разобрать панель приборов на Ваз 2107?
С помощью плоской отвертки подденьте край вкладыша и отожмите фиксаторы после чего снимите панель. Для удобства замены регулятора освещения, отсоедините от приборов питающие провода, если требуется промаркируйте их, чтобы не забыть куда потом их подключать.
Содержание
Как разобрать панель приборов на Ваз 2107?
Как снять щиток приборов на ВАЗ 2107
- С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона.
- Правее рычагов видна заглушка с символом отопления.
- Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег.
Почему не работает приборная панель на ваз 2109?
Причиной отказа всех электрических приборов может быть предохранитель F5 или F16 это зависит, какого года ваша девятка. В случае необходимости, нужно заменить предохранитель, соблюдая ампераж. В том случае если с контактами и предохранителем всё в порядке, то нужно проверить идёт ли питание на приборную панель.
Почему не работает тахометр на ваз 2107?
Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов. В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.
Как снять торпеду на ваз 2101?
Итак, демонтаж торпедо с ВАЗ 2101 выглядит следующим образом:
- Ставим автомобиль на ручной тормоз и отсоединяем от аккумуляторной батареи минусовую клемму.
- Снимаем декоративно-защитный кожух вала рулевой колонки, для чего откручиваем соответствующие крепежные винты.
- Снимаем комбинацию приборов.
Почему не горит подсветка панели приборов Ваз 2107?
Итак, первым делом нужно проверить предохранитель, который отвечает за приборку. На ваз 2107 это предохранитель F10 (10A) который находится в монтажном блоке. В случае необходимости нужно заменить данный предохранитель.
Если вы проверили предохранитель, и он в порядке значит причина в самом щитке приборов.
Как снять панель крепления радиоприемника на ваз 2107?
Отсоединяем «минусовую» клемму от аккумуляторной батареи. Вынимаем из панели приборов корпус вещевого ящика, для этого: Открываем крышку вещевого ящика. Отверткой отжимаем любой боковой край вкладыша, выводим фиксаторы из пазов панели радиоприемника и снимаем верхний вкладыш вместе с приборами.
Где находиться предохранитель отвечающий за панель приборов ваз 2109?
Где находится блок предохранителей ВАЗ 2108-09-099 (карбюратор, инжектор). Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны. F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Почему не работает аварийка на ваз 2109?
Самый простой способ проверить реле, это заменить его на другой который точно работает. Если и в этом случае аварийка на ВАЗ 2109 не заработает, то нужно проверить провода и контакты в колодках разъёмов.
Если и с этим всё в порядке то, скорее всего дело в кнопке аварийной сигнализации решается заменой на новую.
Какой предохранитель отвечает за габариты ваз 2109?
Схема блока предохранителей ВАЗ 2109
| Номер | Назначение |
|---|---|
| 8/9 | Резерв |
| 10/11 | Питание левой и правой стороны габаритов соответственно |
| 12/13 | Правая и левая сторона головной оптики в режиме ближнего света |
| 14/15 | Аналогично для дальнего режима освещения |
Почему не горит приборная панель на ваз 2114?
Причины неисправности
Предохранитель. Лампочки подсветки и их электроцепь. Проводка. Неисправность в блоке предохранителей.
Где находятся предохранители на панель приборов ваз 2112?
Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.
для увеличения нажмите на изображении.
Какой предохранитель отвечает за щиток приборов ваз 2112?
По этой причине может также некорректно работать и панель приборов. В данном случае надо проверить предохранитель F18 и заменить его при необходимости.
Где находится реле зажигания на Ваз 2107?
Где находится реле зажигания ВАЗ 2107
Вместе с реле аварийной сигнализации, оно закреплено под “торпедой” за щитком приборов. Поэтому чтобы увидеть его, проверить и поменять, придется немного поработать отверткой, чтобы снять блок приборов ВАЗ 2107.
Почему не идет зарядка на ваз 2107?
Если пропала зарядка ВАЗ 2107, причины могут быть следующими: неисправность реле-регулятора; обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора; обрыв ремня генератора.
Где находится реле дворников на ваз 2107?
Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой.
Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар.
Где находится реле стартера ВАЗ 21074 инжектор?
Реле стартера на ваз-2107 установлено в моторном отсеке с правой стороны по ходу машины. Оно зафиксировано на правом крыле, там есть специальная шпилька с гайкой крепления реле. Чтобы не перепутать, проследите направление провода от стартера на реле.
Где реле зажигания 2105?
Ваз 2105 — реле зажигания, аварийной сигнализации и поворотников Замену реле зажигания, аварийной сигнализации, так же указателей поворотов на автомобиле Ваз 2105 производят в случае их выхода из строя. Расположены они под приборной панелью.
Какой предохранитель отвечает за панель приборов ВАЗ 2107?
Тринадцатый предохранитель отвечает за левую фару в режиме дальнего света, а также питает лампу индикации включения дальнего света на панели приборов. Четырнадцатый предохранитель отвечает за левый передний и правый задний габарит, а также питает подкапотную лампу и подсветку номерного знака.
Где находится предохранитель панели приборов Ваз 2107?
Предохранители ВАЗ 2107 инжектор
Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.
Как проверить работает предохранитель или нет?
Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.
Почему не работают поворотники на ваз 2107?
Причиной этому есть плохой контакт на одной из ламп поворотов или неисправность реле поворотов. Реле поворотов устроено таким образом, что при перегорании одной лампы поворот начинает часто мигать. Если все лампы в порядке, то тогда необходимо заменить реле.
Как работают заслонки печки ваз 2107?
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки.
Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.
Где находится реле аварийки ваз 2107?
Находится оно возле руля, под панелью. Для доступа к нему следует снять панель приборов, по-другому будет невозможно получить доступ к нему. Можно попытаться не снимать панель, а лишь отогнуть ее и просунуть руку, но тогда замену будет выполнить не просто, потребуется ловкость рук.
Где находится реле поворотов на ваз 2106?
Реле поворотов на ВАЗе 2106 находится в салоне автомобиля под комбинацией приборов. Чтобы добраться к нему и заменить релюху поворотников необходимо придерживаться следующей схемы: Снять комбинацию приборов, необходимо аккуратно поддеть отверткой панель снизу в местах крепления фиксаторов и вытащите на себя.
Почему поворотник не мигает а горит?
Если у вас не моргают поворотники, то скорее всего проблема в реле поворотника. Попробуйте постучать по реле или заменить его, возможно плохой контакт или туда попала вода.
Если же после замены реле, поворотники не мигают, а горят, то значит плохой контакт реле с блоком предохранителей.
Как снять штекер с приборки приора?
Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда. Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку.
Как снять панель приборов на Ваз 2106?
Для снятия с автомобиля ваз 2106 панели приборов вам потребуются: две отвертки и пассатижи.
- Снимите верхнюю часть кожуха вала рулевого управления (см.
- Двумя отвертками подденьте панель приборов в местах расположения скоб и, потянув ее на себя за нижнюю часть, снимите панель приборов.
Где расположено реле поворотов?
Для начала стоит определиться с тем, где реле поворотов установлено. В одних автомобилях его можно найти прямо за приборной доской – оно расположено чуть правее. В других авто реле устанавливается прямо в монтажном блоке.
Как работает реле поворотов ваз 2106?
Работа электромагнитно-теплового реле довольно проста и сводится к следующему. При включении сигнала поворота замыкается цепь, в которую входят лампы «поворотников», резистор, обмотка реле и нихромовая струна. За счет сопротивления резистора подаваемое на лампы напряжение мало, поэтому их нити горят в полнакала.
Сколько стоит реле поворотников на ваз 2106?
145 грн. Применение на автомобилях семейства ВАЗ-2104, 2105, 2106, 2107 и их модификаций. Реле имеет 4 контакт.. 235 грн.
Где стоит реле поворотов на ваз 2110?
В монтажном блоке ВАЗ-2110 поворотное реле расположено в верхнем правом углу. В автомобилях других марок это реле расположено иначе, к примеру, на монтажном блоке УАЗ Патриот оно расположено левее, чем на «десятке», не стоит брать за образец монтажный блок другой марки.

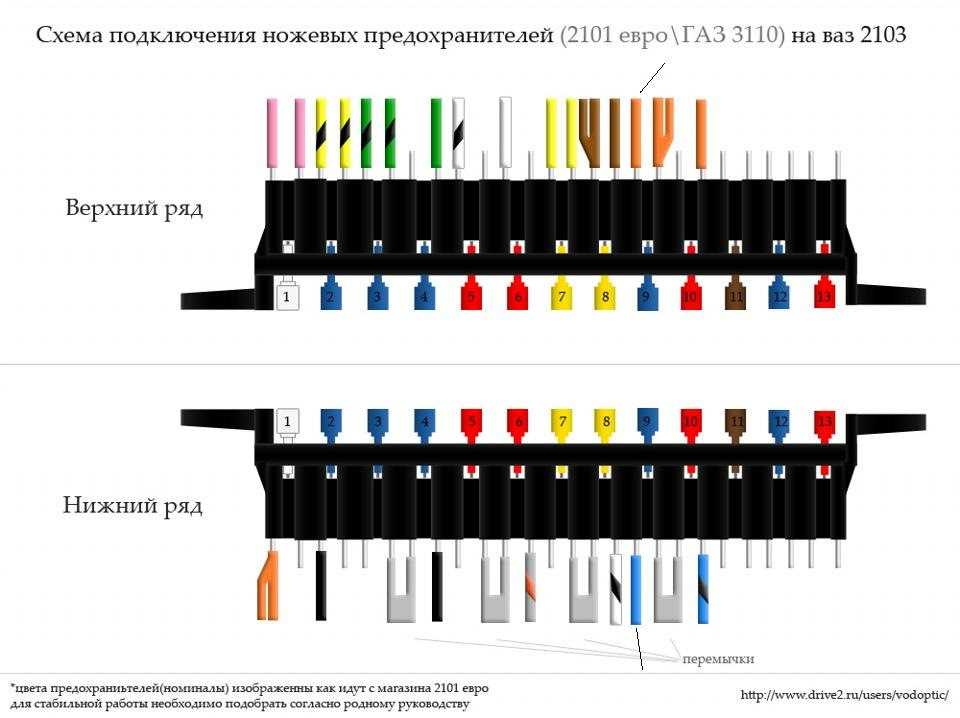

Предохранители и реле ВАЗ 2103. Расположение. Описание.
Предохранители
F1 (16А)
- Прикуриватель
- Лампы стоп-сигнала
- Аварийная сигнализация
- Плафоны
- Звуковые сигналы
- Штепсельная розетка для переносной лампы
- Фонари сигнализации открытых передних дверей
- Часы
F2 (8А)
- Стеклоочиститель и омыватель
- Электродвигатель отопителя
F3 (8А)
- Левые фары (дальний свет)
- Контрольная лампа включения дальнего света
F4 (8А)
- Правые фары (дальний свет)
F5 (8А)
- Левые фары (ближний свет)
F6 (8А)
- Правые фары (ближний свет)
F7 (8А)
- Левый передний фонарь (габаритный сеет)
- Правый задний фонарь (габаритный свет)
- Контрольная лампа габаритного света
- Лампа освещения багажника
- Лампа фонаря освещения номерного знака
- Лампы освещения приборов
F8 (8А)
- Правый передний фонарь (габаритный свет)
- Левый задний фонарь (габаритный свет)
- Лампа фонаря освещения номерного знака
- Лампа освещения прикуривателя
- Подкапотная лампа
F9 (8А)
- Указатели поворота и соответствующая контрольная лампа
- Фонарь заднего хода
- Контрольная лампа давления масла
- Указатель давления масла
- Указатель температуры охлаждающей жидкости
- Указатель уровня топлива с контрольной лампой резерва
- Контрольная лампа включения стояночного тормоза и уровня тормозной жидкости
- Контрольная лампа заряда аккумуляторной батареи
- Контрольная лампа управления воздушной заслонкой карбюратора
- Запорный клапан карбюратора
- Тахометр
- Лампа освещения вещевого ящика
- Обмотка реле обогрева заднего стекла
F10 (8А)
- Регулятор напряжения
- Обмотка возбуждения генератора
Дополнительные предохранители
Вентилятор охлаждения двигателя (16А)
Расположен под панелью приборов в индивидуальном пластмассовом корпусе.
Обогрев заднего стекла (16А)
Расположен под панелью приборов в индивидуальном пластмассовом корпусе.
Реле
Реле указателей поворота и аварийной сигнализации (РС-491 – 1972-1980, 23.3747 – 1980-1984)
Расположено под панелью приборов на болту, приваренному к стенке коробки воздухопритока.
Реле дальнего света фар (РС-527)
Закреплено на брызговике правого или левого лонжерона в моторном отсеке.
Регулятор напряжения (РР 380, 121.3702)
Реле стеклоочистителя (РС 514)
Установлено под панелью приборов со стороны водителя и к кузову прикреплено двумя винтами.
Реле звуковых сигналов (РС 528)
Закреплено на брызговике левого лонжерона в моторном отсеке.
Реле вентилятора системы охлаждения
Закреплено на брызговике левого лонжерона в моторном отсеке.
