Принцип работы хлопкового выключателя света

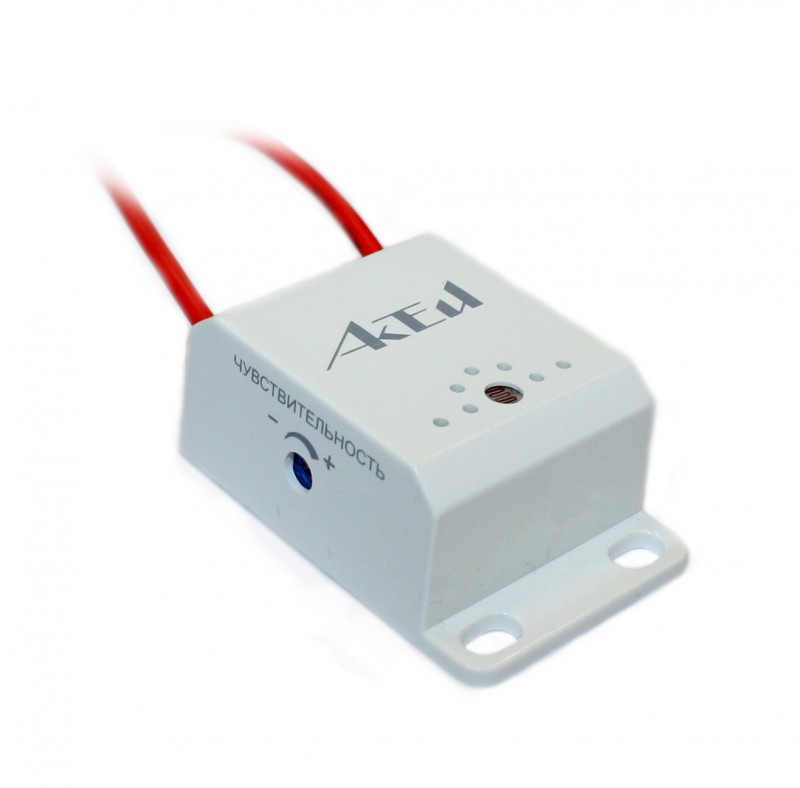

Хлопковый выключатель света — это устройство, которое позволяет включать и выключать освещение с помощью хлопков в ладоши. Как же оно работает? Давайте разберемся.

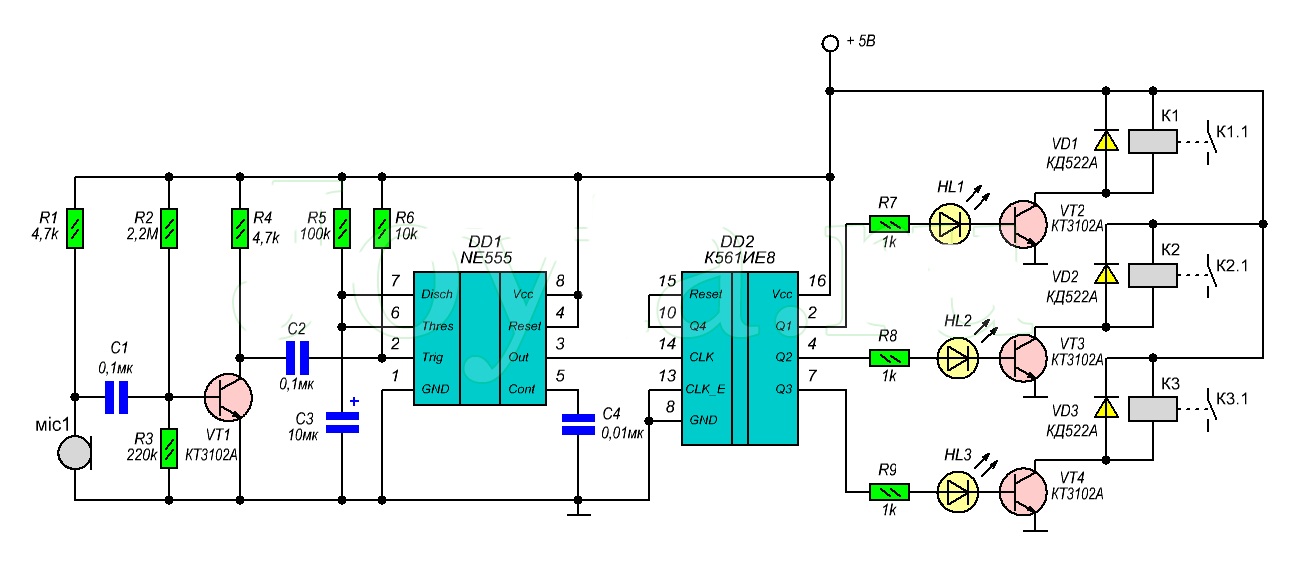

В основе хлопкового выключателя лежит микрофон, который улавливает звук хлопка. Когда вы хлопаете в ладоши, микрофон фиксирует резкое повышение громкости звука. Эта информация передается на микроконтроллер, который анализирует полученный сигнал.

Микроконтроллер запрограммирован таким образом, чтобы реагировать только на характерные для хлопков звуковые сигналы. Он определяет громкость и частоту звука, а также его длительность. Если параметры соответствуют заданным, микроконтроллер подает сигнал на реле или транзистор, которые включают или выключают освещение.


Необходимые компоненты для сборки хлопкового выключателя

Для создания хлопкового выключателя света на базе Arduino вам потребуются следующие компоненты:

  • Arduino Uno или другая плата Arduino
  • Микрофонный модуль (датчик звука)
  • Реле 5В
  • Светодиод (для индикации)
  • Резистор 220 Ом
  • Соединительные провода
  • Макетная плата

Микрофонный модуль будет улавливать звук хлопков, Arduino обрабатывать сигнал, а реле коммутировать нагрузку. Светодиод нужен для визуальной индикации срабатывания.

Подключение компонентов

Схема подключения компонентов хлопкового выключателя выглядит следующим образом:

  • Подключите VCC микрофонного модуля к 5V на Arduino
  • GND микрофонного модуля — к GND Arduino
  • Выход (OUT) микрофонного модуля — к аналоговому входу A0 Arduino
  • Сигнальный пин реле — к цифровому выходу 7 Arduino
  • VCC реле — к 5V Arduino
  • GND реле — к GND Arduino
  • Анод светодиода через резистор 220 Ом — к цифровому выходу 13 Arduino
  • Катод светодиода — к GND Arduino

Убедитесь, что все соединения выполнены правильно, это важно для корректной работы устройства.


Программирование Arduino

Теперь необходимо запрограммировать Arduino для обработки сигналов с микрофона и управления реле. Вот пример скетча:


const int microphonePin = A0;
const int relayPin = 7;
const int ledPin = 13;

int microphoneValue = 0;
int threshold = 100;
boolean lightOn = false;

void setup() {
  pinMode(relayPin, OUTPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  microphoneValue = analogRead(microphonePin);

  if (microphoneValue > threshold) {
    lightOn = !lightOn;
    digitalWrite(relayPin, lightOn);
    digitalWrite(ledPin, lightOn);
    delay(500);
  }

  Serial.println(microphoneValue);
}

Этот код считывает значения с микрофона и при превышении порогового значения переключает состояние реле и светодиода.

Настройка чувствительности микрофона

Чувствительность срабатывания хлопкового выключателя можно регулировать, изменяя пороговое значение (threshold) в коде. Как правильно настроить чувствительность?

  • Запустите скетч и откройте монитор порта в Arduino IDE
  • Посмотрите на выводимые значения при обычном фоновом шуме
  • Сделайте несколько хлопков и отметьте пиковые значения
  • Установите пороговое значение немного выше фонового шума, но ниже пиков от хлопков

Экспериментальным путем подберите оптимальное пороговое значение, при котором устройство будет надежно срабатывать на хлопки, но игнорировать посторонние звуки.


Улучшение работы хлопкового выключателя

Чтобы сделать работу хлопкового выключателя более надежной, можно внести некоторые усовершенствования в код:

  • Добавить проверку на двойной хлопок для исключения случайных срабатываний
  • Использовать усреднение нескольких измерений микрофона
  • Добавить задержку между переключениями для устранения дребезга
  • Реализовать адаптивный порог срабатывания

Вот пример улучшенного кода с проверкой на двойной хлопок:


const int microphonePin = A0;
const int relayPin = 7;
const int ledPin = 13;

int microphoneValue = 0;
int threshold = 100;
boolean lightOn = false;

unsigned long lastClapTime = 0;
const unsigned long clapInterval = 500; // Интервал между хлопками

void setup() {
  pinMode(relayPin, OUTPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  microphoneValue = analogRead(microphonePin);

  if (microphoneValue >

 threshold) {
    unsigned long currentTime = millis();
    if (currentTime - lastClapTime < clapInterval) {
      lightOn = !lightOn;
      digitalWrite(relayPin, lightOn);
      digitalWrite(ledPin, lightOn);
      delay(500);
    }
    lastClapTime = currentTime;
  }

  Serial.println(microphoneValue);
}

Такие улучшения сделают хлопковый выключатель более устойчивым к ложным срабатываниям.


Возможные проблемы и их решения

При работе с хлопковым выключателем света могут возникнуть некоторые проблемы. Вот наиболее распространенные из них и способы их решения:

  • Устройство не реагирует на хлопки - проверьте подключение микрофона и увеличьте чувствительность
  • Частые ложные срабатывания - уменьшите чувствительность или добавьте проверку на двойной хлопок
  • Свет включается, но не выключается - проверьте код и подключение реле
  • Нестабильная работа - добавьте фильтрацию сигнала с микрофона и задержки в код

Большинство проблем решается корректировкой кода и настройкой чувствительности микрофона.

Применение хлопковых выключателей

Где можно использовать хлопковые выключатели света? Вот несколько интересных идей:

  • Управление освещением в спальне, не вставая с кровати
  • Включение света в кладовке или гардеробной при входе
  • Управление декоративной подсветкой в гостиной
  • Автоматизация освещения в детской комнате
  • Создание интерактивных инсталляций и арт-объектов

Хлопковые выключатели могут сделать управление освещением более удобным и интересным в различных ситуациях.



Датчик звука. Включение по 2 хлопкам. Ардуино проект

На первой – подключение внешнего светодиода к пину D13, чтобы не подключать светодиод через резистор. Вы можете его не подключать, а смотреть как загорается встроенный светодиод.
На второй схеме я подключил модуль реле на 5 вольт к пину D2. Теперь при срабатывании можно включать любую нагрузку.
Давайте посмотрим, как это работает. Сначала я покажу как при двух хлопках включается и выключается светодиод. Кстати, время между первым и вторым хлопком установлено в полсекунды. Если интервал превышен, то переменная хранящая количество хлопков обнуляется и надо снова хлопать два раза.
Сразу хочу сказать, что вам надо установить чувствительность срабатывания звукового датчика. Делается это вращением переменного резистора.

Чувствительность должна быть не очень чувствительная, а то датчик будет ловить лишние шумы.
Крутим до включения светодиода на модуле датчика и потом немного откручиваем назад. Для проверки хлопаем перед датчиком и смотрим чтобы светодиод загорался стабильно и один раз, без всяких мерцаний.
Теперь подключим реле. Светодиод я убирать не буду. К еле я ничего подключать не буду, и о срабатывании можно будет узнать по включении светодиода на модуле реле.
Как можно видеть, всё работает стабильно при двух хлопках. Если же хлопнуть один раз, а потом подождать и хлопнуть ещё раз, то реле не сработает. Переменная обнулиться и будет ждать новых двойных хлопков.
Теперь быстренько пробежимся по скетчу.
Звуковой сенсор подключаем к пину d6. Реле к пину d2. Светодиод я установил параллельно штатному светодиоду на 13 пине Ардуино, чтобы не подключать токоограничивающий резистор, так как на плате н уже установлен.

Дальше создаём ряд переменных для хранения начального времени, диапазона и статуса включено или выключено.
В setup указываем что звуковой датчик работает на вход, а реле и светодиод на выход.
Вообще-то не обязательно указывать устройства, которые работают на вход, так как это прописано по умолчанию. А вот те, что на выход, надо указывать обязательно.
Считываем значение с датчика и присваиваем его переменной. Если датчик уловил звуковой сигнал, то он изменит своё состояние с 0 на 1. Теперь проверяется условие. Если до этого ещё не было хлопков или они обнулились, увеличиваем количество на 1. Если больше 0, то тоже увеличиваем на 1.
Ну и наконец последнее условие. Если прошло больше полсекунды и хлопков было 2, то включить реле и светодиод и изменить статус на TRUE.
И в конце обнуляем количество хлопков.

Вот такое небольшое видео получилось. Думаю, что теперь ни у кого не возникнет трудностей для работы с двумя хлопками.
