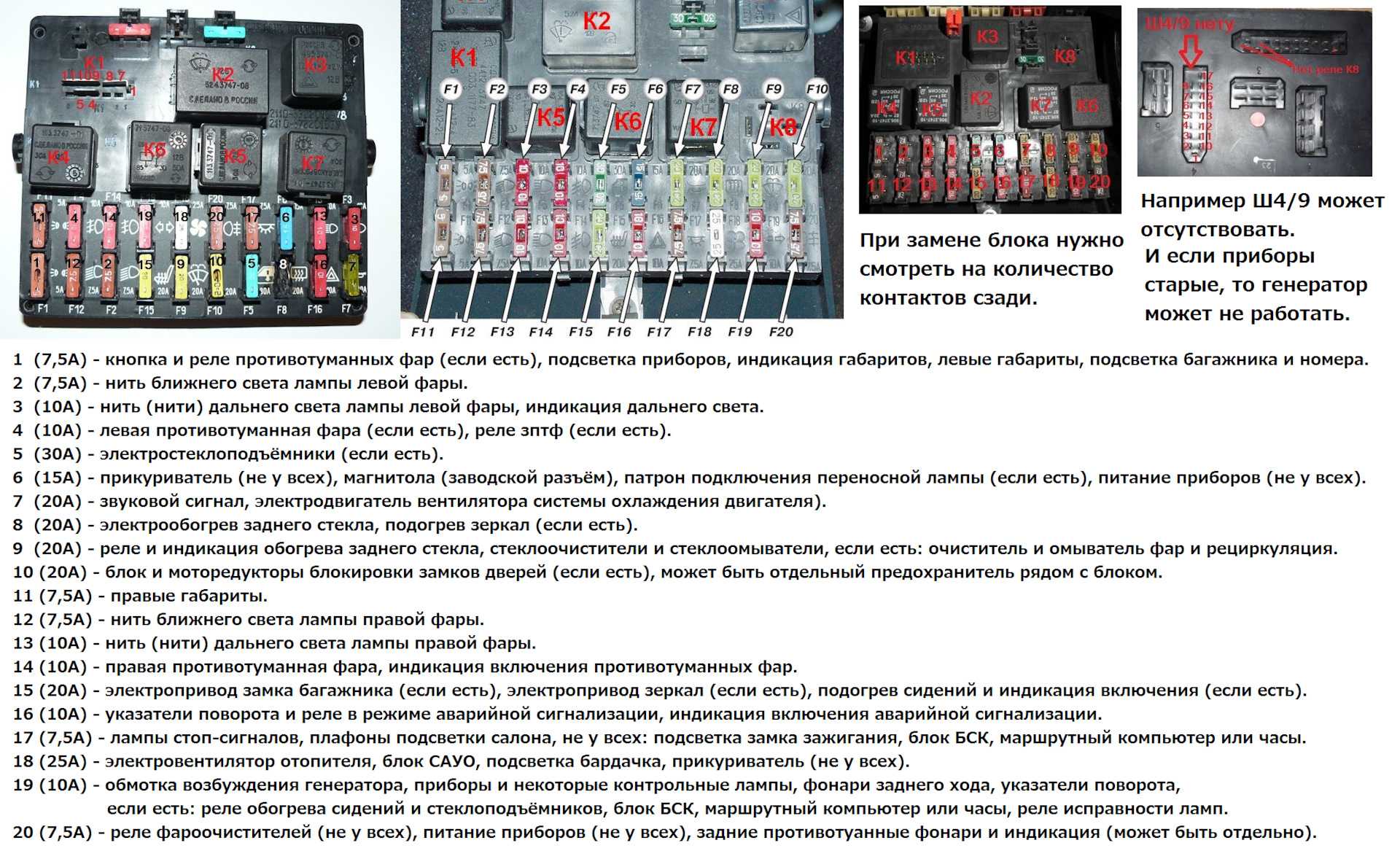

Предохранители ваз 2110 инжектор 8 клапанов: Блок предохранителей на ВАЗ 2110: схема расположения, описание

F1	5A Освещение номерного знака. Лампы освещения приборов. Габаритная лампа управления светом. Свет багажника. Габаритные огни, левая сторона
F2	7,5A Левая фара (ближний свет)
F3	10A Левая фара (дальний свет)
F4	10A Правая противотуманная фара
F5	Электродвигатели 30A для подъемников стеклянных дверей
F6 9 0050	Переносной фонарь 15A
F7	20A Звуковой сигнал двигателя вентилятора системы охлаждения двигателя
F8	Резистор заднего стекла 20А. Реле (контакты) включения обогрева заднего стекла
F9	20А Клапан рециркуляции. Стеклоочистители и омыватели лобового, заднего стекла и фар. Реле (катушка) включения обогрева заднего стекла
F10	Резерв 20A
F11	5A Габаритные огни правого борта
F12 900 50	7,5A Правая фара (ближний свет)
F13	10A Правая фара (дальний свет) луч). Контрольная лампа включения дальнего света
F14	10А Левая противотуманная фара
F15	Электрообогрев сиденья 20А Замок багажника
10А Реле — выключатель указателей поворота и аварийной сигнализации (в режиме тревоги) сигнальная лампа
F17	Лампа салона 7,5А. Лампа индивидуального освещения. Лампа выключателя питания. Стоп знаки. Часы (или бортовой компьютер)
F18	Лампа вещевого ящика 25А контроллер отопителя. Полегче.
F19	10A Блокировка дверных замков. Реле контроля исправности светофоров и подфарников. Указатели поворотов с контрольными огнями фонарей заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы управления. Комбинация инструментов. Часы (или маршрутный компьютер)
F20	7.5A Задние противотуманные фонари

 Предохранитель №18 на 25А отвечает за работу прикуривателя.

Предохранитель противотуманных фар установлен отдельно в нише панели приборов за основным блоком.

Назначение реле

• К1 — реле контроля состояния ламп
• К2 — реле стеклоочистителей
• КЗ — реле-выключатель аварийной сигнализации и указателей поворотов
• К4 — реле ближнего света
• К5 — реле дальнего света
• К6 — реле дополнительного
• К7 — реле обогрева заднего стекла
• К8 — реле заднего противотуманного фонаря

Электрическая схема блока

Wi кольцевая схема

Дополнительный блок

Находится под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

схема

обозначение

1. 15А — Модуль зажигания, контроллер
2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрев), датчик расхода воздуха
3. 15А — ТНВД, предохранитель ТНВД, форсунки
4. Реле электровентилятора
5. Реле топливного насоса
6. Главное реле (зажигание реле)

Другая часть находится с левой стороны консоли:

схема

расшифровано

1. блок управления центральным замком
2. блок иммобилайзера
3. Реле включения задних противотуманных фонарей.

На нашем канале мы также подготовили видео к этой публикации. Смотрите и подписывайтесь.

Инжектор долго запускается из-за дтож. Долго заводится инжектор из-за дтож ВАЗ 2110 долго заводится причина

Патриоты отечественного автопрома часто сталкиваются с проблемой: долго заводится инжектор ваз 2110. Сразу оговоримся – в большинстве случаев это вызвано не конструктивными особенностями автомобиля, а низким уровнем профилактики со стороны автовладельцев.

Как говорится, «гром не грянет…», иными словами — наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Через какое время заводится инжектор ВАЗ 2110? Причин может быть несколько, ниже они будут рассмотрены достаточно подробно. Перечислим основные :

• выход из строя ремня ГРМ;
• износ изоляции;
• поломка датчика температуры;
• перебои в работе модуля зажигания (его выход из строя).

гарантированно служат на протяжении 60.

000 км пробега

(banner_content)
Поговорим о перечисленных разбивках чуть подробнее. Что касается ремня ГРМ, то здесь все понятно – его необходимо менять по мере износа.

Возможны и другие причины нарушения целостности изоляции. Возникающие при этом короткие замыкания не позволяют запустить двигатель — и этот недостаток может возникать периодически.

Датчик температуры . При неисправностях в этой детали (и тем более, при ее выходе из строя) возникают проблемы с проверкой бортового компьютера- он не способен правильно определить температуру двигателя и, соответственно, необходимое количество топливной смеси.

Для новичка лучший выход — полный комплект замены, люди, не чуждые техническим навыкам, могут попробовать «оживить» свечи — хорошенько протереть, прогреть паяльной лампой и т.д. Если после замены , свечи заправлены заново, то велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, с помощью рабочей свечи легко проверить наличие искры: нужно поставить свечу на массу автомобиля металлической поверхностью и запустить стартер. Отсутствие искры свидетельствует о проблемах с блоком питания, в положительном случае необходимо продолжить диагностику.

Укажем еще одну причину неисправности.

Автомобиль ВАЗ 2110 с 8 клапанами (инжектор) очень популярен в России. Особых проблем в эксплуатации эта машина не вызывает. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Откройте капот и посмотрите, затянуты ли клеммы. Банальная причина того, что не заводится ВАЗ 2110 8 клапанов (инжектор) – это плохая посадка плюсовой или минусовой клеммы. Но не исключайте разрядку самой батареи, особенно в зимнее время или после длительного простоя. Нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Аккумулятор выдает нормальный пусковой ток на уровне 14-14,5 Вольт. Полезный совет от опытных автомобилистов — зимой снимать аккумулятор на ночь и хранить дома. Это дает вам больше шансов на успешный запуск двигателя. Времени вы потратите гораздо меньше, чем если возиться с зарядкой(особенно если машина стоит во дворе, а не в гараже). А когда машине больше недели, снять с нее одну из клемм. Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутит

Что делать, если аккумулятор на ВАЗ 2110 8 клапанов (инжектор) в норме, а стартер не крутит?

Одной из причин этого является реле. Прислушайтесь к щелчкам при запуске. Если нет, то реле вышло из строя. Иногда коротит на массу — переместите, и проблема решится сама собой.

Предохранитель

Проверка таких деталей, как предохранители, является хорошей идеей. ВАЗ 2110 8 клапанная форсунка может не запускаться из-за прогоревших элементов. Откройте блок предохранителей и проверьте целостность предохранителя. По центру проходит тонкий провод — при силе тока выше определенного значения (5,15,20 Ампер) он перегорает.

В нашем случае это может быть предохранитель топливного насоса. Если не гудит, то проблема точно. Часто замена предохранителя приводит к повторной активации предохранителя.

Свечи

Если зажигание включено (ВАЗ 2110 в т.ч. 8 клапанный инжектор), аккумулятор заряжен и предохранители целые, нужно проверить свечи. Это одна из частых проблем, которая возникает на инжекторных двигателях. По какой-то причине машина не заводится, а бензин продолжает поступать в камеру сгорания. В результате свечи заливаются топливом. И вместо искры горючая смесь гасит свечи. Они промокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет от опытных автомобилистов: при повороте ключа зажигания нужно нажать педаль газа «в пол». Это высушит камеру сгорания — в нее попадет больше воздуха. Если после трех-пяти попыток запустить двигатель не удается, не разряжайте аккумулятор. Для проверки нам нужно выкрутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи она имеет разный диаметр. Сначала стреляем по высоковольтному проводу. Делать это нужно очень аккуратно. Если тянуть с силой, он сломается и починить его будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (основание). Откручиваем элемент и смотрим на электрод. Если конец свечи мокрый, а сама она имеет характерный запах бензина, значит, ее «залили».

Как высушить свечу?

Как мы уже говорили ранее, стартовать можно на нажатой педали газа. Но это не всегда работает. Они могут быть покрыты масляными или углеродистыми отложениями. Итак, скрученные свечи относят к теплому помещению. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок. Убивают не только свечи, но и кислородные датчики. ВАЗ 2110 8 клапанный инжектор с черными свечами зажигания свидетельствует о попадании масла в камеру сгорания. Это могут быть прогоревшие кольца или маслосъемные колпачки.

Но каким бы ни был налет, свечу необходимо высушить и обработать кислотой. Он не будет разъедать электроды — наоборот, так даже лучше. Если нет времени, протираем от налета и бензина и устанавливаем на место. Часто искра не попадает на электрод из-за нагара. Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим датчики

Иногда машина не может завестись из-за неисправной электроники. Если в автомобиле неисправен датчик коленчатого вала, это серьезная проблема. При такой неисправности ни в коем случае не заводите машину. Электроника не может зафиксировать положение вала и отказывается управлять двигателем.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала. Оно должно быть между 500 и 700 Ом. На самом мультиметре выставляем ограничение в 200 милливольт и присоединяем щупы к выходам датчика.

Перед ядром несколько раз рисуем стальной предмет. Если элемент исправен, он должен его распознать, и на мультиметре будут вышеописанные показания. Если их нет, датчик пришел в негодность. Не ремонтируется — только замена.

Фильтры

Бывает, что машина перестает заводиться из-за грязного фильтра. Их всего два. Это топливо и воздух. Проверять нужно оба, но сначала последний (так как его легче удалить). Если его состояние неудовлетворительное, его необходимо заменить.

В этом случае воздух не имеет возможности попасть в цилиндры, из-за чего в камере много бензина и заливает свечи на ВАЗ 2110 8 клапанов. Инжектор также может выйти из строя из-за плохой подачи самого топлива. В этом случае замените бензиновый фильтр. При покупке обратите внимание, что есть карбюраторный и инжекторный фильтры. Их легко спутать, но они рассчитаны на разное давление.

Форсунка

Основным отличием системы питания инжекторной от карбюраторной является отсутствие у последней форсунок. Смесь готовится под высоким давлением. Если инжектор его не выдает, автомобиль будет плохо заводиться и работать нестабильно. Из-за некачественного топлива он засоряется. Причем для этого достаточно частиц пыли крупнее 10 микрон. Как проверить? Если двигатель все еще запускается, прислушайтесь к его работе. Если он троит, а форсунка на этом цилиндре холодная, то он пришел в негодность. Очистить его от грязи можно с помощью ультразвука. Выполнял эту процедуру на специализированном стенде.

Плохо заводится и кипит

В данном случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой. Однако смешивать антифризы разных марок не нужно. Он может вспениться, что еще больше ускорит перегрев.

Термостат тоже может сломаться. ВАЗ 2110 8 клапанный инжектор оснащен двухпоршневым элементом. Это очень легко проверить. Для этого потребуется плита и кастрюля с водой. Помещаем термостат в емкость и ждем, пока вода закипит. Если пузырьки идут, а поршень не двигается, то элемент неисправен. Температура, при которой должен работать термостат, указана на металлическом корпусе термостата. Элемент не ремонтируется — его можно только заменить. В результате система не может регулировать рабочую температуру антифриза. Теплоноситель движется только по малому кругу. А машина может плохо заводиться (через раз) из-за неправильно отрегулированного зажигания. У большинства «десяток» траблы с зажиганием. Здесь нужно установить правильный угол опережения.

Заключение

Итак, мы выяснили, по каким причинам не заводится инжектор ВАЗ 2110. Во время использования соблюдайте процедуру замены расходных материалов. Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно. Свечи зажигания служат от 20 до 40 тысяч. Аккумулятор рекомендуется менять раз в пять лет, а по возможности «скинуть» клеммы и держать в тепле. А антифриз надо менять раз в два года. Со временем в нем образуются соли и осадки, которые оседают на стенках и мешают нормальному отводу тепла. Если вы поддерживаете свой автомобиль в исправном техническом состоянии, проблемы с запуском двигателя вам не страшны.

Среди существующих причин, из-за которых двигатель плохо запускается, необходимо выделить несколько:

1. Разряженный аккумулятор. Это распространенная причина и обычно возникает зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Эту проблему можно решить достаточно быстро. Нужно поменять аккумулятор на новый или хорошо зарядить старый.
2. Топливный насос. Автомобиль по-прежнему не заводится при нормальном заряде пускового аккумулятора. Вторая причина проблемы, скорее всего, кроется в топливном насосе. Двигатель вашего автомобиля может не запускаться из-за отсутствия бензина в топливной системе. Это может быть связано с неработающим бензонасосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если искра в свечах есть, но двигатель не заводится, то причина простоя в бензонасосе.
3. Датчики. Следующей, не менее распространенной причиной могут быть датчики коленвала или распредвала. Эти устройства похожи, но располагаются они в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а бензонасос в порядке, то нужно проверить состояние датчиков. Диагностировать состояние датчиков можно на СТО или самостоятельно. Проверьте, есть ли искра на свечах зажигания при включении зажигания. Если нет искры, причина может заключаться в неработающем датчике.
4. Свечи. Они отвечают за подачу искры, которая необходима для воспламенения топливовоздушной смеси. Свечи при постоянной нагрузке выходят из строя, загрязняются, покрываются нагаром. Поэтому нужно проверить их состояние, удалить нагар и промыть. Но лучше заменить их на новые на момент проверки. Если двигатель запустится, оставьте их на месте. Если нет, продолжайте искать проблемную область.
5. Сигнализация. В некоторых случаях бывает так, что неисправная сигнализация влияет на работу системы зажигания. Если причина поломки не была обнаружена в предыдущих элементах автомобиля, нужно проверить этот вариант. Причина, по которой автомобиль плохо заводится, редко связана с сигнализацией, но ее все же стоит проверить.
6. Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эту работу будут проводить специалисты СТО на необходимом оборудовании. Во избежание неисправностей газораспределительного механизма не заправляйте бензобак топливом с низкое октановое число. Лучший вариант для ВАЗ-2110 с инжектором — это АИ-95, в крайнем случае АИ-92.
7. Зажигание. Возможно, у вашего автомобиля просто не работает зажигание, что затрудняет запуск. В этом случае виной будет раннее или позднее зажигание, которое появляется из-за вибрации. Со временем крышка трамблера на автомобиле немного проворачивается, в результате чего искра подается неравномерно. Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает троить. Избавиться от этой проблемы можно, повернув крышку распределителя против часовой стрелки.

Устройство любого автомобиля сложное. Отечественные модели не исключение. Автомобили ВАЗ, как и другие, могут сталкиваться с непредвиденными поломками. Чаще всего они приводят к неправильной работе всех механизмов, а иногда даже к их выходу из строя. Некоторые автовладельцы сталкиваются с проблемой – ВАЗ 2110 не заводится 8-клапанный инжектор, крутит стартер. О причинах поломки и ремонте пойдет речь ниже.

Часто эта проблема возникает из-за пришедшей в негодность батареи. Однако если аккумулятор полностью заряжен и исправен, то поломка с ним не связана.

Причины

Почему не заводится ВАЗ 2110? Это может быть связано с неисправностью:

1. Топливный насос
2. Датчики коленвала и распредвала
3. Свеча зажигания
4. Катушки зажигания.

Причины рассмотрены, но как их устранить? Подробнее об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а двигатель плохо заводится, то стоит начать проверку с топливного насоса. Если он перестал работать, значит, необходимое количество бензина не подается в двигатель, поэтому запуск невозможен.

Чтобы быть в этом уверенным, нужно проверить искру на свечах зажигания. Если искра есть, то проблема должна решиться после замены бензонасоса.

Замена топливного насоса производится следующим образом:

1. Отсоедините минусовую клемму аккумуляторной батареи.

2. Затем открутите крышку топливного насоса.

3. Следующим шагом является снятие разъемов с насоса.

4. Теперь есть свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. На этом этапе вам нужен ключ. Здесь нужно открутить стропы, но перед этим сбросить давление. После демонтажа также рекомендуется заменить уплотнительные кольца на топливопроводах.

6. Открутите болты уплотнительной крышки (8 шт.), а затем снимите ее.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не заводится на прогретом двигателе

Если ВАЗ 2110 плохо заводится на горячем, то проблема, скорее всего, связана с форсунками. Для проверки необходимо попробовать запустить двигатель. Если при этом стартер крутит, топливный насос работает исправно, а свечи залиты, значит, забиты форсунки. Их необходимо промыть. Тем не менее, форсунки должны быть удалены в первую очередь. Вот инструкция:

1. Сначала нужно демонтировать форсунки. Для этого дождитесь остывания двигателя, затем отсоедините разъемы бензонасоса;
2. Запустите двигатель и повторяйте до тех пор, пока не будет реакции на повороты ключа. Таким образом можно снизить давление в системе электроснабжения;
3. Снять минусовую клемму с аккумулятора, а так же с рампы, нужно отсоединить патрубки и разъемы;
4. Демонтировать впускной коллектор вместе с дроссельной заслонкой и патрубком;
5. Теперь можно приступать к снятию топливной рампы вместе с форсунками;
6. От него нужно отсоединить скобы крепления и демонтировать форсунки.

Промывочные форсунки:

1. Первым шагом является снятие резиновых колец. Тогда лучше всего установить на их место новые;
2. Теперь нужно очистить форсунки, а также воронкообразные поверхности;
3. Далее нужно сымитировать работу форсунок в двигателе, подключив к ним 2 провода от аккумулятора, а так же кнопку;
4. Для промывки форсунок нужно приготовить чистящую жидкость, которую можно заливать в баллон для чистки карбюраторов. Он должен быть соединен с форсунками максимально плотно и плотно;
5. Теперь нужно подать ополаскиватель и одновременно нажать кнопку. Это следует продолжать до тех пор, пока жидкость не будет выходить из небулайзера равномерно. После этого процесс можно считать завершенным.

Холодный двигатель не заводится

Что делать, если ВАЗ 2110 на холодную плохо заводится? Если при этом стартер крутит, аккумулятор в порядке, но пуск все равно не происходит, то нужно обратить внимание на свечи зажигания.

Что делать? Свечи необходимо выкрутить, а затем прогреть и установить новые. Затем запустите двигатель. Если заводится, то проблема была в неисправных свечах. Если проблема не уходит, то нужно обращаться на СТО, так как самостоятельно устранить такую ​​неисправность не получится. Нам нужна диагностика.

Мотор заводится и глохнет

Некоторые владельцы ВАЗ 2110 8-клапанный инжектор тоже сталкиваются с такой проблемой, что двигатель запускается и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком. Это говорит о том, что стартер необходимо заменить, так как он изношен.

Процесс замены:

1. Для удобства разборки лучше снять корпус воздушного фильтра, а также обязательно отсоединить минусовую клемму от аккумулятора;
2. Теперь есть свободный доступ к стартеру. На нем нужно отсоединить разъем тягового реле
3. Ключом на 13 открутить провод от плюсовой клеммы стартера, а затем отсоединить провод
