Как рассчитать освещенность помещения: Как правильно рассчитать освещенность комнаты

Как проводится расчет освещенности помещения | Поставки и монтаж освещения

В процессе разработки проекта освещения любого объекта выполняется расчет освещенности помещения. На основе проведенного расчета подбирается тип светильников, их количество и место размещения. Для расчета используются специальные нормативные требования.

Зачем проводится расчет освещенности помещения?

В частных жилых помещениях расчет освещения необходим для обеспечения комфортности проживания. Для промышленных объектов от качества его проведения зависит производительность предприятия и соблюдение требований охраны труда и безопасности. При несоответствии освещенности рабочих мест стандартам и нормативам контролирующие органы могут предъявить штрафные санкции.

При недостатке освещения или его избытке возникает дискомфорт для людей, которые находятся в помещении. Расчет освещенности позволяет избежать напряжения для глаз, снизить утомляемость, увеличить скорость и качество работы.

Расчет освещения выполняется с ориентиром на естественную освещенность, которая является наиболее комфортной для человека. Цель расчета — приблизить искусственный свет к естественному.

Как проводится расчет освещенности помещения?

Для расчета освещенности помещения используются специальные СНиПы, где указаны нормы освещенности для помещений различного типа и назначения. Процесс расчета не является строго регламентированной процедурой, поскольку на освещенность влияет много факторов. В их число входит:

• наличие естественного света, светофильтров на окнах, выход окон на восточную, западную, южную или северную сторону;
• особенности планировки, наличие ниш, рабочих зон, куда не проникает основной свет;
• высота потолков, площадь помещения;
• особенности эксплуатации помещения, необходимость в ярком или приглушенном свете;
• цвет и степень глянцевости отделки стен, потолка, пола, оттенки мебели, текстиля;
• тип используемых ламп и их технические параметры.

Архитекторы и дизайнеры для жилых объектов часто проводят общий расчет освещения без учета нюансов и небольших погрешностей, которые могут быть вызваны планировкой, наличием естественных источников света.

Для расчета освещенности помещения существуют специальные программы, которые позволяют визуализировать световую карту помещения для согласования проекта с заказчиком. Они функциональны и удобны в использовании, но требуют от специалистов наличия хороших базовых знаний по работе со светом.

Для общего расчета освещенности помещения можно опираться стандартные нормы:

• для спальни и помещений, где требуется приглушенный свет, расчет освещенности выполняется по норме 10-12 Ватт на м²;
• для комнат со средним уровнем света (детская, ванная, кабинет) необходимо по 15-18 Ватт на м²;
• для самых ярких помещений требуется по 20 Ватт на м².

Нормы указаны для ламп накаливания в квартирах и домах с высотой потолка до 3 м. Если потолки выше 3 метров, то полученный показатель необходимо умножить на 1,5.

Например, чтобы рассчитать освещенность для детской с площадью 12 м² и высотой потолка 3,2 м, необходимо (12м² х 15 Ватт) х 1,5 = 270 Ватт. Это может быть 6 галогеновых лампочек по 50 Ватт или три лампы накаливания по 100 Ватт при темной отделке стен.

Осветительные приборы при этом должны давать хороший рассеянный световой поток. Если абажур у торшера темный и плотный, параметр освещенности можно сократить в 2 раза. Для получения равномерного освещения в помещениях со сложной планировкой отдельно проводится расчет освещенности для каждой из зон, изолированных от общего центрального света.

Профессиональный расчет освещенности помещения от компании «ПИК»

В нашей компании Вы можете заказать полный комплекс работ по проектированию и реализации систем освещения для объектов различных типов. Мы разработаем для Вашего офиса, торгового центра, мастерской или дома индивидуальную схему освещения с учетом всех особенностей эксплуатации помещений.

Расчет освещенности помещения проводится опытными специалистами на основании действующих нормативов. Наши сотрудники установят на объекте светильники, которые создадут благоприятные и безопасные условия для работы и проживания.

Имя
Email
Телефон

Согласен c политикой конфиденциальности

как рассчитать освещенность производственных помещений, количество светильников по площади, коэффициент

Правильно организованное освещение производственных помещений весьма благотворно отражается на работоспособности персонала и его здоровье. Недостаток света, наоборот, приводит к утомляемости и раздражительности человека. Кроме того, при длительном нахождении в плохого расчёта освещения в помещении от чрезмерного напряжения глаз падает уровень остроты зрения. Слишком яркий свет может привести к фотоожогам глаз, перевозбуждению нервной системы и прочим неприятностям.

Поэтому вопрос рационального освещения рабочей зоны настолько важен, что для его нормирования разработаны санитарные и строительные нормативы. Соблюдение их требований обязательны для проектировщиков и руководителей предприятий.

Содержание

• 1 Правильное освещение производственного помещения
  • 1. 1 Комбинированный метод освещенности здания
• 2 Общая методика расчета
  • 2.1 Как рассчитать алгоритм
• 3 Как рассчитывается норма КЕО
  • 3.1 Очередность шагов
• 4 Примеры
  • 4.1 Естественный свет
  • 4.2 Искусственный свет
• 5 Расположение осветительных приборов и их количество
• 6 Немного об экономике
• 7 Видео

Правильное освещение производственного помещения

По видам производственное освещение помещения (как и любого другого) делится на естественное и искусственное.

Естественный свет – наиболее ценен: человеческий глаз максимально к нему приспособлен. Он поступает внутрь здания через окна и прочие прозрачные строительные конструкции (например, аэрационные фонари).

Естественное освещение

Виды искусственного освещения:

• общим;
• местным;
• комбинированным.

Местное освещение само по себе не используется, его применяют только в комбинации с общим. Подходящий для этого осветительный прибор может быть переносным или стационарным. Световое пятно от него не освещает даже прилегающие к нему площади.

Комбинированный метод освещенности здания

Комбинированное – требуется при выполнении рабочим высокоточных операций, не допускающих возникновения резких теней от каких-либо предметов.

Только комбинированное освещение может обеспечить соблюдение норм БЖД на предприятии

Общее – организуется в цехах с однотипными работами (например, в литейных). Встречаются случаи, когда комбинированное освещение просто нет возможности организовать.

Установленная освещенность для рабочих мест с мелкими работами соответствует 500-м Лк, постепенно снижаясь до 50 Лк в различных хранилищах.

Для максимальной экономичности, можно осветить технические или уличные территории приборами с датчиками движения для включения света.

Общая методика расчета

Расчетом параметров осветительной системы занимается инженер-электрик (проектировщик).

Он может выполнить эту работу одним из трех способов:

• через коэффициент использования потока света;
• установки удельной мощности;
• точечным.

Первым способом рассчитывается общее (равномерное) освещение рабочих поверхностей, расположенных в горизонтальной плоскости. В процессе работы вычисляется коэффициент для отдельно взятого помещения. В методике учитываются геометрические размеры производственного участка и степень светового отражения поверхностей.

Расчет через удельную мощность. Способ светотехнического расчета через удельную мощность используется только для предварительной прикидки установленной мощности осветительных установок, так как дает весьма приближенный результат.

Такие данные часто требуются для заполнения опросных листов, которые используются при получении технических условий или при составлении сметной стоимости монтажа осветительной системы предприятия.

Точечный метод. Такой способ пригоден для расчета освещения – локализованного и общего – при наличии осветительных приборах прямого света. На него не влияет пространственная ориентация анализируемой поверхности. Освещенность подсчитывают в каждой точке поверхности для каждого источника света в отдельности.

Реализация точечного метода представляет собой очень трудоемкий процесс, но и точность результата высокая. Правда, она зависит от добросовестности специалиста, выполняющего анализ.

Как рассчитать алгоритм

Расчет освещения участков производственных предприятий производится в следующей последовательности:

• выбирается система освещения;
• обосновывается нормированная освещенность каждого рабочего места;
• выбирается наиболее рациональный и экономичный светильник;
• оцениваются коэффициенты неравномерности освещения, запаса освещенности, отражения поверхностей, находящихся внутри помещения.

После этого рассчитываются:

• индекс помещения;
• коэффициент использования светового потока;
• необходимое количество светильников;
• На заключительном этапе выполняется чертеж или эскиз, на котором размечается расположение всех светильников.

Искусственный свет от люминесцентных ламп на производстве

А чтобы люминесцентные приборы долго светили и давали свет, установленной производителем яркости, необходимо использовать – дроссель для люминесцентных ламп.

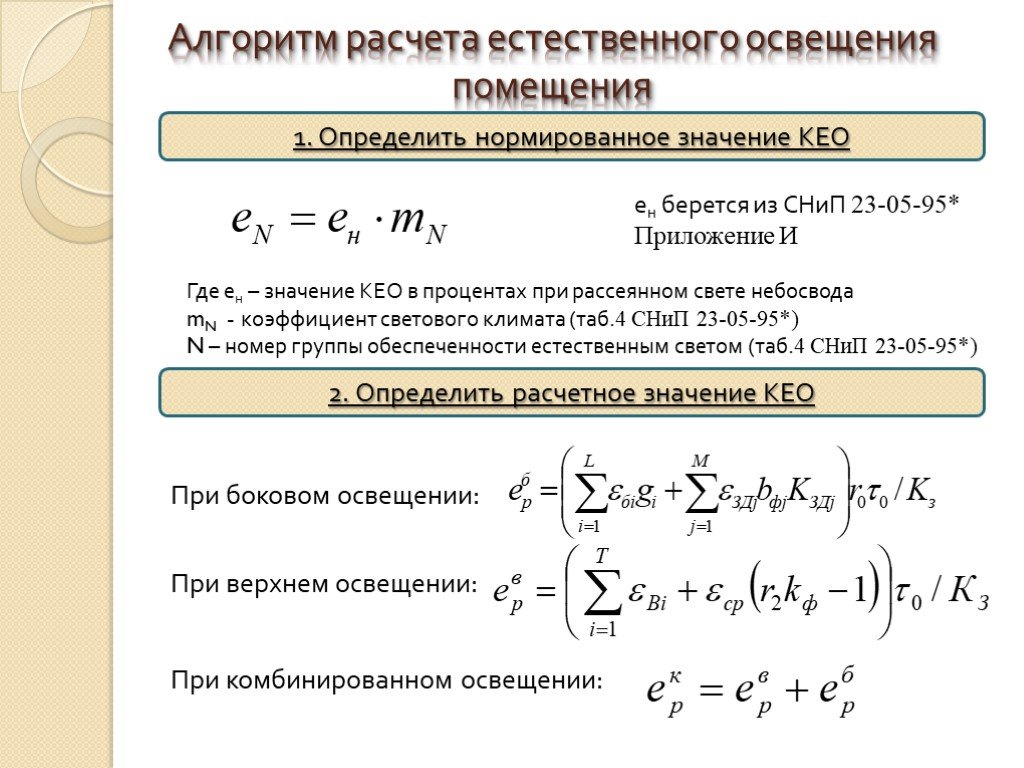

Как рассчитывается норма КЕО

Естественный свет – величина непостоянная, потому и нормируется он не по освещенности, а по ее коэффициенту (КЕО). Он рассчитывается по формуле:

Е = (Ев/Ен) х 100, %, где:

• Ев – естественная освещенность точки, расположенной внутри помещения;
• Ен – наружная освещенность (горизонтальная) при небосводе, открытом полностью.

Очередность шагов

Первым делом выбирается система освещения. Оно может быть боковым, верхним или комбинированным. Выбор зависит от назначения производственного помещения с обязательным учетом особенностей технологического процесса.

Нормированное значение КЕО выбирается по таблице СНиП 23-05-95. Его величина зависит от разряда зрительной работы (а разряд определяется в зависимости от величины самого мелкого элемента, с которым приходится работать рабочему).

Величина Ен корректируется в зависимости от района расположения производственного объекта.

КЕО снижается из-за запыленности поверхностей, пропускающих свет. Для учета степени загрязненности остекления выбирается коэффициент запаса Кз.

Световая характеристика проемов определяется в соответствии с:

• соотношением длины и глубины помещения, глубины и высоты (от уровня рабочей поверхности до верхней границы окна) – при боковом освещении;
• соотношением длины и ширины помещения, его высоты и ширины и типа фонаря – при верхнем освещении.

При боковом освещении нормируется КЕО (его минимальное значение) для рабочего места, наиболее удаленного от окна. При верхнем или комбинированном – нормированный показатель является средним для пяти точек, равноудаленных друг от друга и расположенных на рабочей поверхности.

Целью расчета естественного освещения является определение площади оконных проемов.

Если рабочее место расположено менее чем в двенадцати метрах от окна, достаточно одностороннего освещения. При увеличении расстояния свыше 12 метров необходимо обеспечить рабочую точку двухсторонним боковым освещением.

Примеры

Попробуем разобраться с методами расчета естественной и искусственной освещенности на простейших примерах.

Естественный свет

Имеется помещение длиной L = 10 м, шириной B – 10 м, высотой H -5 м. оконный проем имеет размеры 4х3,5 м с двойным остеклением.

По условиям задачи помещение расположено в третьем световом поясе. Точность зрительной работы персонала – высокая.

Нормированное значение КПО – 2%.

Окна ориентированы на север, они обеспечивают КЕО не менее 1,5%.

Для обеспечения КПО 2% необходимо наличие в помещении трех окон общей площадью 42 кв. м.

Искусственный свет

Дано помещение с геометрическими размерами 8х6х3,5 м. Нормируемая освещенность для данного производства – 300 лк.

Напряжение в сети предприятия – 220 В, предполагается использовать светильники люминесцентные ЛПО (коэффициент использования светового потока – 49%). Отражательная способность:

• потолка -0,7;
• стен – 0,5;
• рабочей поверхности – 0,3.

Коэффициенты:

• запаса Кз = 1,75;
• неравномерности освещения – 1,1.

Разряд зрительных работ, выполняемых персоналом в данном помещении – III.

Рабочая поверхность КРЛ размещена на высоте 0,8 м, высота свеса – 0,1 м.

Площадь участка составляет 48 кв. м.

Индекс помещения (S/(h2 – h3) (L+B) = 48/(3,5 – 0,8) (8 + 6) = 1,26

Коэффициент использования (в соответствии с коэф. отражения поверхностями и индексом помещения) составляет 51.

Количество светильников N = (500 х 48 х 100х1,75)/(51 х 4 х 1150) = 17,9

Округлив результат, получим необходимое количество светильников, равное 18 шт.

Расположение осветительных приборов и их количество

Светильники могут размещаться с учетом, либо без учета размещения рабочих мест.

Если выбирается за основу система равномерного освещения цеха, они располагаются высоко от рабочих поверхностей, могут оснащаться дополнительными отражателями. Поток света иногда направляется не только вниз, но и вверх или в стороны.

При организации комбинированного освещения местные светильники устанавливаются на каждом рабочем месте.

Световой поток от местного осветительного прибора не должен попадать в поле зрения работающего.

В качестве источника света в производственных помещениях могут использоваться лампы различных типов: люминесцентные (наиболее часто применяемые), газоразрядные, накаливания.

О характеристиках светового потока лампы накаливания читайте в статье.

Расчет люминесцентного освещения сводится к определению количества рядов светильников и их число в каждом ряду. При разработке проекта освещения с использованием прочих типов ламп (газоразрядных, накаливания) количество светильников известно, расчетом определяется мощность одной лампы.

Немного об экономике

Владельца предприятия волнует не только комфорт рабочего персонала: для него важно снизить при этом потребление электроэнергии. Достичь этой цели можно разными путями:

• применить более мощные осветительные приборы, уменьшив за счет этого их количество;
• использовать приборы с пониженным тепловыделением, что позволит сэкономить на кондиционировании цеха;
• уменьшить затраты на обслуживание светильников. Сейчас на многих заводах практикуется единовременная замена всех источников света в цехе по мере приближения к завершению срока их службы.

Перспективным вариантом является применение светодиодных светильников. Промышленное светодиодное освещение отвечает всем требованиям энергосбережения, долговечны и не требуют текущего обслуживания.

Видео

Данное видео расскажет Вам как можно рассчитать освещение на производстве.

Поскольку от правильности расчета освещения производственного участка зависит в конечном итоге производительность персонала (не говоря о его здоровье), то данную работу должны выполнять опытные профессионалы. Самостоятельно рассчитать необходимое количество светильников, их мощность и определить рациональное размещение, не имея никакого опыта в этом вопросе, невозможно.

Как определить количество света, необходимого для помещения

21 июля 2021 г. /in Uncategorized/от Тони

Освещение внутреннего пространства — вопрос личных предпочтений. Некоторые люди могут предпочесть более яркий свет, в то время как другие могут выбрать более тусклый свет. Несколько факторов определяют, сколько света вам нужно в вашей комнате. Большинство из нас используют красоту в качестве основной причины для освещения в наших комнатах, но практичность подразумевает, что красота — не единственный важный фактор.

Такие факторы, как размер комнаты, использование пространства и выбор внешнего вида комнаты, также играют роль. Разные помещения требуют разного количества света. Например, гостиная используется для различных задач, таких как чтение, выполнение домашних заданий, просмотр телевизора, развлечения или отдых. Следовательно, для разных задач требуется разное количество света. В таком месте может потребоваться контроллер освещения для регулировки количества света, подходящего для каждой задачи.

Это руководство поможет вам определить количество света, необходимое для комнаты, а также узнать, сколько света нужно каждой комнате. Он предоставляет вам процесс определения размера вашей комнаты, а также измеряет количество люменов, которое требуется вашей комнате.

1. Определите длину и ширину вашей комнаты

Размер вашей комнаты определяет необходимое количество света. Умножив длину комнаты на ее ширину, вы получите площадь помещения. Например, если длина вашей комнаты 4 метра, а ширина 6 метров, это означает, что ваша комната имеет площадь 24 метра.

2. Знать назначение комнаты

Разные комнаты служат разным целям. Следовательно, количество необходимого света зависит от типа помещения. Например, для библиотеки требуется больше света, чем для просмотра телевизора сидя.

Фут-свеча представляет собой единицу, используемую для расчета количества света, необходимого комнате. Для получения дополнительной информации НАЖМИТЕ ЗДЕСЬ , чтобы ознакомиться с фактами экспертов по освещению LITELUME об измерении света. Он измеряет качество света, необходимое комнате. Ниже приведены приблизительные диапазоны качества света с использованием фут-кандел для различных вариантов освещения помещения:

• Гостиная (10-20)
• Кухня (30-40)
• Столовая (30-40)
• Спальня (10-20)
• Прихожая (5-10)
• Ванная (70-80)



3. Оцените, сколько люменов вам потребуется для освещения вашей комнаты

Люмены относятся к количеству света, излучаемого источником света в секунду. Оценивается метражом вашей комнаты по количеству фут-свечей, необходимых для комнаты. Для столовой площадью 70 квадратных метров с футом свечей в диапазоне 30-40 свечей необходимо от 30 х 70 до 80 х 70 люмен.



4. Приобретите светильник и лампочку, обеспечивающие расчетное количество люменов

Теперь вам нужно будет выбрать тип источника света для достижения рассчитанных люменов. Рекомендуется тщательно выбирать лампочку, которую вы будете использовать, а также учитывать ее световой поток. При выборе ламп количество люменов зависит от типа лампы и производителя. Следовательно, подтвердите, что количество люменов соответствует общей цели. Кроме того, светильники также очень важно отметить. Убедитесь, что приспособление позволяет добиться желаемого результата.

https://litelume.com/wp-content/uploads/2021/07/How-to-Determine-the-Amount-of-Light-a-Room-Requires.jpg 1685 2525 Тони https://litelume.com/wp-content/uploads/2017/07/LITELUME_V1-300×226.png Tony2021-07-21 13:40:122021-09-11 18:52:02Как определить необходимое количество света в комнате

Как рассчитать интенсивность света, необходимого в помещении?

• 2 мая 2022 г. /
• Интерьер

Количество светового потока (или воспринимаемой мощности света), распространяющегося на заданную площадь, называется яркостью. Таким образом, яркость можно назвать количеством света, измеренным над данной плоской поверхностью. Яркость используется для расчета интенсивности света, необходимого в помещении.

Измерение освещенности

Яркость или интенсивность света может быть измерена либо в люксах (1 люкс измеряет 1 люмен на квадратный метр), либо в фут-канделах (1 люмен плотности света на каждый квадратный фут). Люмен — это стандартная международная единица измерения поток. Это количество света, излучаемого каждую секунду однородным источником в канделах в пределах единичного телесного угла в один стерадиан.

Все осветительные приборы, лампочки и другие источники света, доступные вам на рынке, имеют значение светового потока, указанное на упаковке. Эти значения специфичны для всех различных осветительных приборов. Чем выше значение люмена, тем большую яркость обеспечит ваш осветительный прибор или лампочка. Вычисление люменов на квадратный фут может помочь вам узнать количество света, которое на самом деле получает интерьер вашей комнаты. Вы также можете рассчитать то же самое в люменах на квадратный метр, используя значение длины и ширины комнаты в метрах вместо значения в футах. .

Расчет силы света для света и освещенности в помещении может быть очень простым. Например, если вы установили в своей комнате три лампочки со световым потоком 800 люмен каждая. общий люмен, который получит комната, составляет 800 x 3, что равно 2400 люмен.

Теперь предположим, что комната имеет ширину 10 метров и длину 12 метров. Ее площадь будет равна 10 умножить на 12, что равно 120 квадратных метров.

Теперь вы можете разделить общее значение люмена, которое получает комната (которое составляет 2400 люменов в этом конкретном примере), на площадь комнаты, которая в данном случае составляет 120 квадратных метров. Таким образом, интенсивность люменов для вашей комнаты будет составлять 20 люменов на квадратный метр.

Значения люменов при обычных условиях

Яркость при дневном свете составляет около 10 752 люкс, а в пасмурный день она может снизиться до 1075 люкс. Во время полнолуния яркость составляет 0,018 люкс, а в пасмурную ночь — 0,0001 люкс.

При строительстве дорог и автомагистралей также учитываются аспекты освещенности. Например, освещенность для скоростных автомагистралей должна составлять от 10 до 8 люкс, а для местных дорог — от 6 до 3 люкс.

В то время как на открытом воздухе яркость может быть значительной, внутри дома/здания она может значительно снизиться. Например, область внутри здания рядом с окном будет иметь освещенность около 1000 люкс, а на открытом воздухе — около 10 000 люкс в ясный день. Когда мы продвигаемся дальше внутрь здания, яркость может снизиться до 25 люкс. Эти низкие уровни интенсивности света и яркости можно преодолеть только за счет использования искусственного освещения, поскольку естественный свет не может проникнуть во внутренние помещения здания. В то время как многие виды деятельности можно проводить внутри дома или здания при уровне освещенности около 1000 люкс, для более точных действий может потребоваться уровень освещенности около 2000 люкс. Вот некоторые факты, связанные с яркостью, которые покажут вам, какие действия внутри здания требуют того или иного уровня освещенности.

• Рабочие места, где визуальные задачи выполняются редко и только время от времени — 150 люкс.
• Внутренние помещения театров, домов, складов-250 люкс.
• Обычный офис/лаборатория/ПК/продуктовая работа-500 люкс.
• Детальный чертеж и механические работы – от 1500 до 2000 люкс
• Длительная работа или задачи, связанные со зрением, небольшие размеры и низкая контрастность — от 2000 люкс до 5000 люкс.
• Требовательная визуальная задача выполнялась в течение длительного времени — от 5000 люкс до 10000 люкс.
• Визуальные задачи, требующие очень малого размера и сверхнизкой контрастности — от 10 000 до 20 000 люкс.

Факторы, влияющие на яркость

Помимо количества света, существуют и другие факторы, влияющие на освещенность. К ним относятся качество падающего на поверхность света, количество визуальных бликов и мерцаний, тени и контраст среди прочего. Разные виды зданий и разные интерьеры могут требовать разного уровня освещения. Профессиональные, учебные, рабочие, развлекательные и другие виды обстоятельств и ситуаций не требуют одинакового уровня или интенсивности яркости. Следовательно, указанные выше факторы необходимо корректировать и манипулировать ими, чтобы в конкретном здании или жилом помещении был достигнут правильный уровень освещенности. Освещение может быть оптимизировано в соответствии с условиями/аспектами, включая безопасность, операции, безопасность и чрезвычайные ситуации.

Решения по освещению и освещению не только отвечают сегодняшним требованиям к освещению, но также производятся и устанавливаются для удовлетворения других потребностей. К ним могут относиться энергоэффективность, ремонтопригодность, стоимость, долговечность и другие.

Определение мощности освещения для комнаты

Помимо расчета освещения, необходимого в комнате, вы также можете узнать мощность ламп или светильников, которые вы должны использовать в своих домах. Чтобы узнать цифру, умножьте длину и ширину комнаты. Полученное значение (площадь) следует еще раз умножить на 1,5. Значение, которое вы получите сейчас, — это количество ватт, которое требуется для освещения интерьера комнаты. Если вы используете лампы мощностью 60 Вт, разделите конечную цифру, которую вы получите сейчас, на 60, чтобы узнать количество ламп, которые необходимо установить в комнате. письменный стол, место для макияжа или прилавки. В этих случаях вам нужно заменить 1,5 на 2,5 в приведенной выше формуле.

Очень важно иметь правильную силу света при освещении внутри помещения. Для таких действий, как чтение, письмо, работа с компьютером/ноутбуком, сложные работы и другие профессиональные или личные задачи, которые носят визуальный характер, требуется адекватная яркость. При отсутствии надлежащего освещения глаза могут испытывать напряжение, что также может усугубить серьезную проблему со здоровьем. Качество света и его количество остается важным фактором, но нельзя пренебрегать и другими факторами.
