Наконечники штыревые втулочные изолированные НШВИ: полный обзор характеристик и применения

Каковы основные характеристики наконечников НШВИ. Для каких сечений проводов они предназначены. Какие цвета изоляции используются. Как правильно выбрать и применять наконечники НШВИ.

Что представляют собой наконечники НШВИ и для чего они используются

Наконечники штыревые втулочные изолированные (НШВИ) представляют собой специальные электротехнические изделия, предназначенные для оконцевания многожильных проводов и кабелей. Они обеспечивают надежное соединение проводников с клеммами электрооборудования.

Основные функции наконечников НШВИ:

• Защита жил провода от механических повреждений
• Предотвращение расплетания многожильных проводников
• Обеспечение качественного электрического контакта
• Изоляция места соединения
• Цветовая маркировка проводов разных сечений

Наконечники НШВИ широко применяются при монтаже силовых и слаботочных электрических цепей в различных отраслях:

• Промышленная автоматика
• Электрощитовое оборудование
• Системы безопасности и видеонаблюдения
• Бытовая техника
• Автомобильная электрика

Конструкция и материалы изготовления наконечников НШВИ

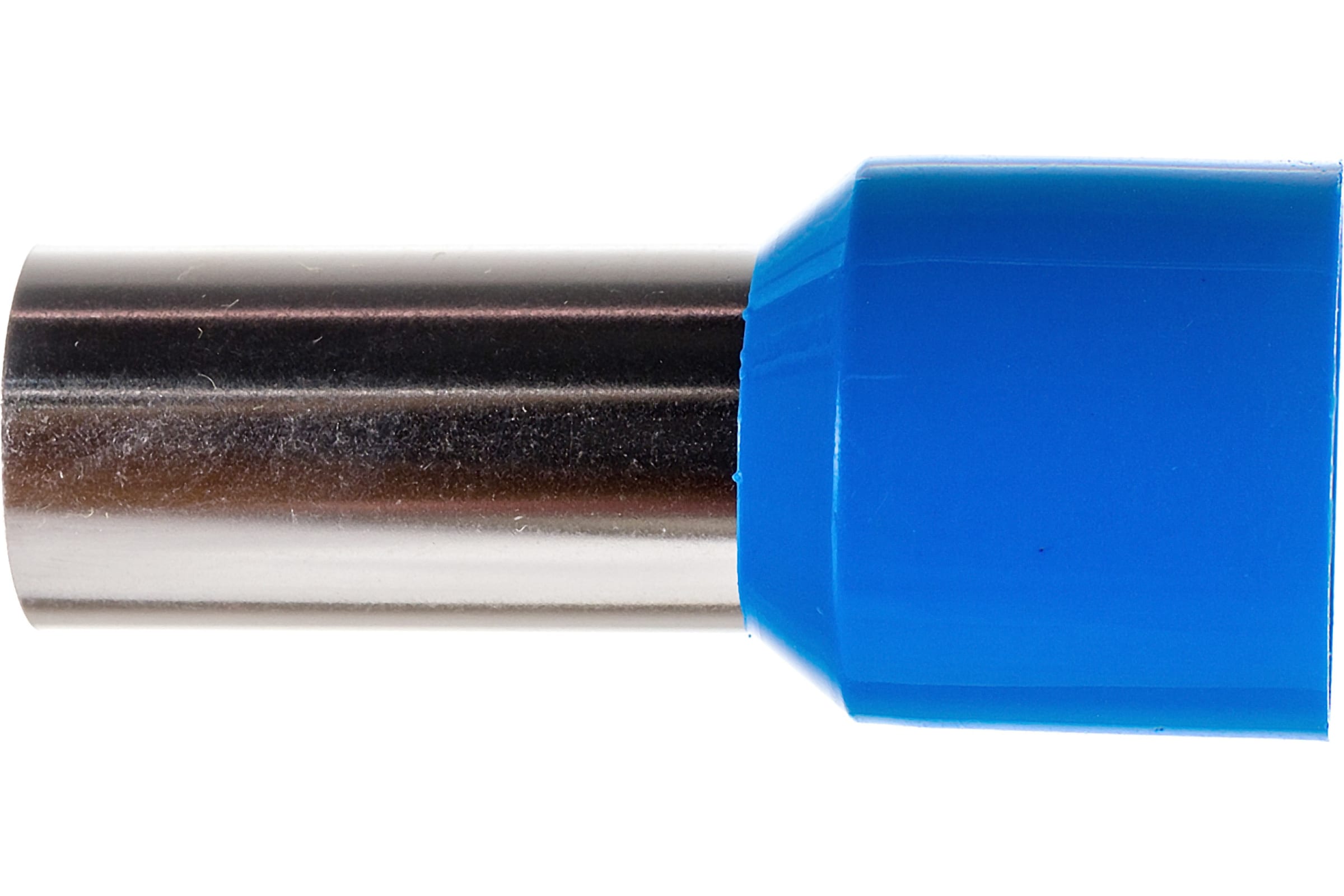

Наконечники НШВИ имеют простую, но эффективную конструкцию, состоящую из следующих основных элементов:

1. Металлическая втулка — изготавливается из электротехнической меди
2. Изолирующая оболочка — выполнена из полипропилена
3. Фланец — предотвращает выскальзывание наконечника из клеммы

Металлическая втулка наконечников НШВИ покрывается слоем олова методом гальванического лужения. Это обеспечивает защиту от коррозии и улучшает качество электрического контакта.

Каковы преимущества использования меди для изготовления втулок?

Медь обладает рядом важных свойств, делающих ее идеальным материалом для наконечников:

• Высокая электропроводность
• Пластичность, позволяющая плотно обжимать провод
• Устойчивость к коррозии
• Хорошая теплопроводность

Цветовая маркировка наконечников НШВИ

Наконечники НШВИ имеют цветовую кодировку изоляции в соответствии со стандартом DIN 46228. Цвет позволяет быстро определить сечение провода, для которого предназначен наконечник.

Основные цвета изоляции наконечников НШВИ и соответствующие им сечения проводов:

• Голубой — 0,25 мм²
• Бирюзовый — 0,34 мм²
• Белый — 0,5 мм²
• Серый — 0,75 мм²
• Красный — 1,0 мм²
• Черный — 1,5 мм²
• Синий — 2,5 мм²
• Желтый — 6,0 мм²

Размерные характеристики наконечников НШВИ

Наконечники НШВИ выпускаются в широком диапазоне размеров для различных сечений проводов. Основные размерные параметры включают:

• Длина втулки (L) — от 6 до 27 мм
• Длина изолирующей части (L₁) — от 8 до 18 мм
• Диаметр втулки (D) — от 1,8 до 16,5 мм
• Диаметр изолирующей части (d) — от 2,6 до 20,5 мм

При выборе наконечника важно учитывать не только сечение провода, но и длину зачищаемой части изоляции. Она должна соответствовать длине металлической втулки наконечника.

Технология монтажа наконечников НШВИ

Правильный монтаж наконечников НШВИ критически важен для обеспечения надежного электрического соединения. Процесс установки включает следующие этапы:

1. Зачистка изоляции провода на длину, соответствующую втулке наконечника
2. Скручивание жил провода
3. Вставка провода во втулку наконечника до упора
4. Обжим наконечника специальным инструментом

Какой инструмент используется для обжима наконечников НШВИ?

Для качественного обжима наконечников НШВИ применяются специальные пресс-клещи с профилированными губками. Они обеспечивают равномерное обжатие по всей длине втулки, не повреждая изоляцию.

Преимущества использования наконечников НШВИ

Применение наконечников НШВИ при монтаже электрических соединений дает ряд существенных преимуществ:

• Повышение надежности контакта
• Защита провода от механических повреждений
• Увеличение срока службы соединения
• Удобство монтажа и демонтажа
• Возможность многократного использования клемм
• Снижение переходного сопротивления

Особенности выбора наконечников НШВИ

При выборе наконечников НШВИ необходимо учитывать несколько ключевых факторов:

1. Сечение провода — должно точно соответствовать маркировке наконечника
2. Длина втулки — зависит от глубины клеммы и длины зачистки провода
3. Материал втулки — предпочтительна луженая медь
4. Цвет изоляции — для удобства идентификации проводов
5. Класс гибкости провода — наконечники НШВИ подходят для проводов 3-6 класса

Как правильно подобрать сечение наконечника?

Сечение наконечника должно точно соответствовать сечению провода. Использование наконечника большего или меньшего размера может привести к ненадежному соединению или повреждению провода при обжиме.

Области применения наконечников НШВИ

Наконечники НШВИ находят широкое применение в различных отраслях промышленности и быта:

• Производство электрощитового оборудования
• Монтаж систем промышленной автоматизации
• Сборка бытовой и офисной техники
• Автомобильная электропроводка
• Системы безопасности и видеонаблюдения
• Телекоммуникационное оборудование

Благодаря своей универсальности и надежности, наконечники НШВИ стали стандартом де-факто при выполнении электромонтажных работ в большинстве отраслей.

КВТ Наконечники штыревые втулочные изолированные НШВИ (КВТ)

79433	НШВИ 0.25–8НШВИ 0.25–8	0.69	0.25	3/ 4/ 5/ 6	гальваническое лужение	медь	голубой	опрессовка
79434	НШВИ 0.34–8НШВИ 0.34–8	0.69	0.34	3/ 4/ 5/ 6	гальваническое лужение	медь	бирюзовый	опрессовка
79435	НШВИ 0.5–8НШВИ 0.5–8	0. 69	0.5	3/ 4/ 5/ 6	гальваническое лужение	медь	белый	опрессовка
79436	НШВИ 0.75–8НШВИ 0.75–8	0.69	0.75	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79437	НШВИ 0.75–12НШВИ 0.75–12	0.69	0.75	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79438	НШВИ 1. 0–8НШВИ 1.0–8	0.69	1.0	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79439	НШВИ 1.0–12НШВИ 1.0–12	0.69	1.0	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79440	НШВИ 1.5–8НШВИ 1.5–8	0.69	1.5	3/ 4/ 5/ 6	гальваническое лужение	медь	черный	опрессовка
79441	НШВИ 1. 5–12НШВИ 1.5–12	0.69	1.5	3/ 4/ 5/ 6	гальваническое лужение	медь	черный	опрессовка
79442	НШВИ 1.5–18НШВИ 1.5–18	0.69	1.5	3/ 4/ 5/ 6	гальваническое лужение	медь	черный	опрессовка
79443	НШВИ 2.5–8НШВИ 2.5–8	0.69	2.5	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79444	НШВИ 2. 5–12НШВИ 2.5–12	0.69	2.5	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79445	НШВИ 2.5–18НШВИ 2.5–18	0.69	2.5	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79446	НШВИ 4.0–9НШВИ 4.0–9	0.69	4	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79447	НШВИ 4. 0–12НШВИ 4.0–12	0.69	4	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79448	НШВИ 4.0–18НШВИ 4.0–18	0.69	4	3/ 4/ 5/ 6	гальваническое лужение	медь	серый	опрессовка
79449	НШВИ 6.0–12НШВИ 6.0–12	0.69	6	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка
79450	НШВИ 6. 0–18НШВИ 6.0–18	0.69	6	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка
79451	НШВИ 10–12НШВИ 10–12	0.69	10	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79452	НШВИ 16–12НШВИ 16–12	0.69	16	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79453	НШВИ 25–16НШВИ 25–16	0. 69	25	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка
79454	НШВИ 35–16НШВИ 35–16	0.69	35	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79455	НШВИ 50–20НШВИ 50–20	0.69	50	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79456	НШВИ 70–20НШВИ 70–20	0. 69	70	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка
79457	НШВИ 95–25НШВИ 95–25	0.69	95	3/ 4/ 5/ 6	гальваническое лужение	медь	красный	опрессовка
79458	НШВИ 120–27НШВИ 120–27	0.69	120	3/ 4/ 5/ 6	гальваническое лужение	медь	синий	опрессовка
79459	НШВИ 150–27НШВИ 150–27	0. 69	150	3/ 4/ 5/ 6	гальваническое лужение	медь	желтый	опрессовка

КВТ НШВИ 1.5–8 — Наконечник штыревой втулочный изолированный, одинарный «КВТ»

• Технические характеристики
• Размерные характеристики
• Логистические свойства
• Потребительская упаковка
• Промежуточная упаковка
• Транспортная упаковка

Тип коннектора	наконечник втулочный
Особенности конструкции	Easy Entry
Рабочее напряжение, до (кВ)	0.69
Материал жилы	медь
Сечение жилы, мм²	1.5
Класс гибкости жилы	3456
Покрытие контактной части	гальваническое лужение
Длина контактной части, мм	8
Материал контактной части	медь
Наличие изоляции
Материал изоляции	Полипропилен
Цветовой стандарт изоляции	DIN 46228
Цвет изоляции	черный
Температурная стойкость изоляции, ˚С	105
Технология монтажа	опрессовка

размер	L	L₁	l	D	d	d₁
значение (мм)	14. 3	8	11	3.6	2	1.6

Единица измерения	шт
Вес нетто единицы товара, кг	0.0001
Длина единицы товара (см)	14
Ширина единицы товара (см)	5
Высота единицы товара (см)	5

Количество в потребительской упаковке	100
Тип потребительской упаковки	п/э пакет zip-lock
Штрих-код EAN-13 потребительской упаковки
Длина потребительской упаковки, см	13
Ширина потребительской упаковки, см	8
Высота потребительской упаковки, см	2
Вес брутто потребительской упаковки, кг	0.01

Количество в промежуточной упаковке	500
Тип промежуточной упаковки	п/э пакет zip-lock
Штрих-код EAN-13 промежуточной упаковки
Длина промежуточной упаковки, см	17
Ширина промежуточной упаковки, см	15
Высота промежуточной упаковки, см	2
Вес брутто промежуточной упаковки, кг	0. 06
Объём промежуточной упаковки, куб.м	0.00051

Количество в транспортной упаковке	40000
Тип транспортной упаковки	картонная коробка
Штрих-код ITF-14 транспортной упаковки
Длина транспортной упаковки, см	41
Ширина транспортной упаковки, см	32
Высота транспортной упаковки, см	21
Вес брутто транспортной упаковки, кг	6.5
Объём транспортной упаковки, куб.м	0.027552
