Транзистор кт368 характеристики. Транзистор КТ368: характеристики, применение и аналоги популярного советского полупроводника

Каковы основные параметры и особенности транзистора КТ368. Для каких целей он применялся в радиоэлектронике. Какие современные аналоги можно использовать вместо КТ368 сегодня. На что обратить внимание при выборе замены.

Основные характеристики транзистора КТ368

Транзистор КТ368 — это кремниевый биполярный транзистор структуры n-p-n, разработанный в СССР в 1970-х годах. Он относится к маломощным высокочастотным транзисторам и обладает следующими ключевыми параметрами:

• Максимальное напряжение коллектор-эмиттер: 20-30 В
• Максимальный ток коллектора: 100-150 мА
• Статический коэффициент передачи тока: 30-120
• Граничная частота коэффициента передачи тока: 250-300 МГц
• Максимальная рассеиваемая мощность коллектора: 150-250 мВт

Какие еще важные параметры характеризуют КТ368? Транзистор имеет малую емкость коллекторного перехода (не более 4 пФ), что позволяет использовать его на высоких частотах. Обратный ток коллектора не превышает 0,1 мкА.

Области применения транзистора КТ368

Благодаря своим характеристикам, КТ368 нашел широкое применение в различных областях радиоэлектроники:

• Усилители высокой и промежуточной частоты в радиоприемной аппаратуре
• Генераторы и преобразователи частоты
• Импульсные схемы
• Маломощные ключевые каскады
• Предварительные каскады усиления звуковой частоты

Где еще мог использоваться этот транзистор? КТ368 часто применялся в бытовой радиоаппаратуре, например, в телевизорах, радиоприемниках, магнитофонах советского производства. Также он использовался в измерительных приборах и промышленной электронике.

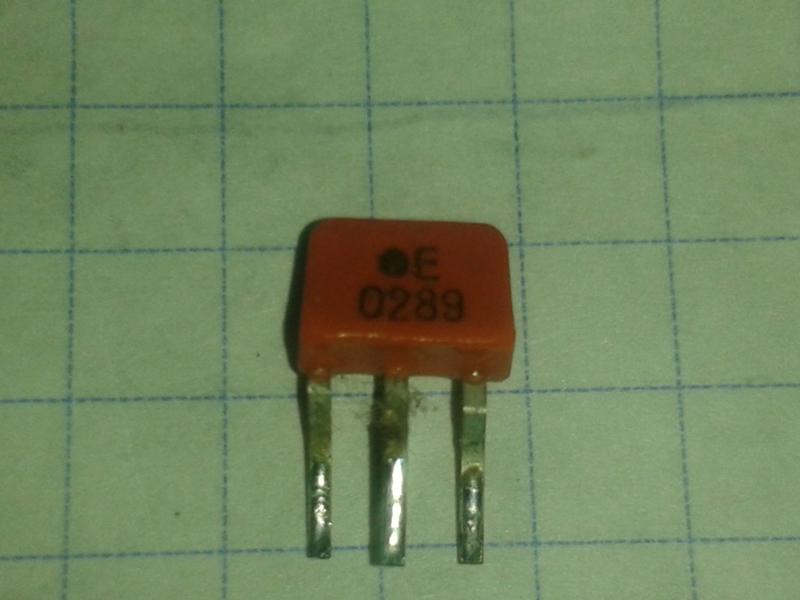

Цоколевка и корпус транзистора КТ368

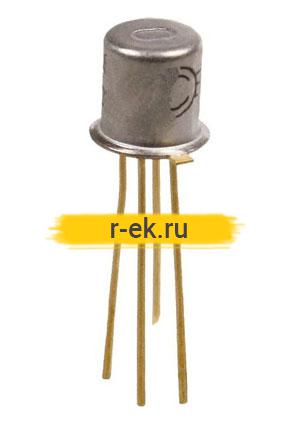

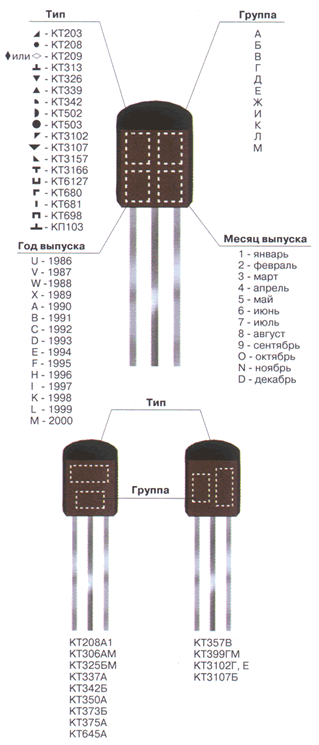

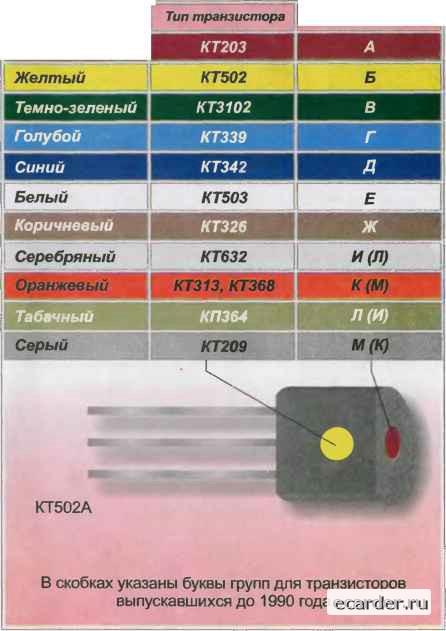

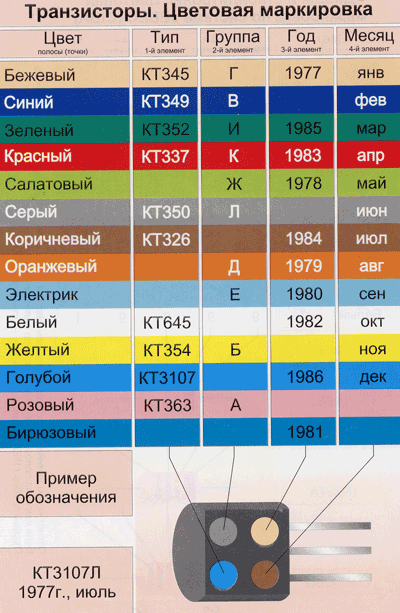

КТ368 выпускался в металлическом корпусе КТ-13 (ТО-18). Цоколевка транзистора следующая:

• 1 вывод — эмиттер
• 2 вывод — база
• 3 вывод — коллектор

Корпус имеет выступ рядом с эмиттером для правильной ориентации при монтаже. Какие размеры у корпуса КТ-13? Диаметр корпуса составляет 4,3-4,9 мм, высота корпуса — 3,6-4,5 мм.

Аналоги транзистора КТ368

В современной электронике КТ368 практически не используется. Какие транзисторы могут заменить его в схемах? Основными аналогами являются:

• 2N2222, 2N2369, 2N3904 — популярные зарубежные n-p-n транзисторы
• BC547, BC548 — европейские аналоги
• КТ3102, КТ315 — советские/российские заменители

При выборе аналога следует обращать внимание на сходство основных параметров: напряжение коллектор-эмиттер, максимальный ток коллектора, коэффициент усиления, граничную частоту. Полной взаимозаменяемости добиться сложно, поэтому может потребоваться небольшая корректировка схемы.

Особенности применения КТ368 в схемах

При использовании КТ368 в электронных устройствах следует учитывать некоторые нюансы:

• Чувствительность к статическому электричеству. Необходимо соблюдать меры предосторожности при монтаже.
• Зависимость параметров от температуры. Рекомендуется обеспечивать температурную стабилизацию в ответственных узлах.
• Разброс параметров в партии. Желательно подбирать транзисторы с близкими характеристиками для парных каскадов.

На что еще стоит обратить внимание? При работе на высоких частотах важно обеспечить качественную развязку по питанию и минимизировать паразитные емкости монтажа.

Проверка исправности транзистора КТ368

Для проверки работоспособности КТ368 можно использовать следующие методы:

1. Прозвонка p-n переходов мультиметром. Сопротивление база-эмиттер и база-коллектор должно быть около 500-700 Ом в прямом направлении.
2. Измерение коэффициента усиления по току. Нормальное значение составляет 30-120.
3. Проверка работы транзистора в простой схеме усилителя или генератора.

Какие еще признаки могут указывать на неисправность? Повышенный обратный ток коллектора, низкий коэффициент усиления, пробой переходов — все это свидетельствует о выходе транзистора из строя.

Современные альтернативы транзистору КТ368

В настоящее время для многих применений КТ368 целесообразно использовать более современные полупроводниковые приборы:

• Транзисторы с улучшенными характеристиками, например серии BC846-BC850
• Полевые транзисторы, например 2N7000 или BSS138
• Интегральные схемы, содержащие несколько транзисторов в одном корпусе

Какие преимущества дает использование современных компонентов? Это более высокая надежность, лучшие частотные свойства, меньший разброс параметров. Однако при модернизации старой аппаратуры часто проще использовать близкие аналоги КТ368.

Заключение

Транзистор КТ368, несмотря на свой почтенный возраст, остается интересным компонентом для радиолюбителей и ценителей ретротехники. Его характеристики позволяли применять его в широком спектре устройств, от простейших усилителей до сложной радиоаппаратуры. Хотя сегодня существуют более совершенные альтернативы, знание особенностей КТ368 может быть полезным при ремонте старой техники или воссоздании винтажных схем.

Радиопередатчик повышенной мощности 27-28 МГц

Радиопередатчик повышенной мощности без дополнительного усилителя мощности в диапазоне частот 27-28 МГц

Данный радиопередатчик отличается конструкцией задающего генератора, позволяющей получить повышенную мощность излучения без использования дополнительного усилителя мощности. Радиопередатчик работает на частоте 27-28 МГц с амплитудной модуляцией. Частота несущей стабилизирована кварцем, что позволяет увеличить дальность связи при использовании приемника с кварцевой стабилизацией частоты. Питается устройство от источника питания напряжением 3-4,5 В.

Усилитель звуковой частоты выполнен на транзисторе VT1 типа КТ315. Для питания микрофона и задания режимов по постоянному току транзисторов VT1, VT2, VT3 используется параметрический стабилизатор напряжения на резисторе R2, светодиоде VD1 и конденсаторе С1. Напряжение 1,2 В поступает на электретный микрофон с усилителем M1 типа МКЭ-3, «Сосна» и др. Напряжение звуковой частоты с микрофона M1 через конденсатор С2 поступает на базу транзистора VT1. Режим работы этого транзистора по постоянному току задается резистором R1. Усиленный сигнал звуковой частоты, снимаемый с коллекторной нагрузки транзистора VT1 — резистора R3, через конденсатор С3 поступает на задающий генератор, осуществляя тем самым амплитудную модуляцию передатчика. Задающий генератор передатчика собран на двух транзисторах VT2 и VT3 типа КТ315 и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи.

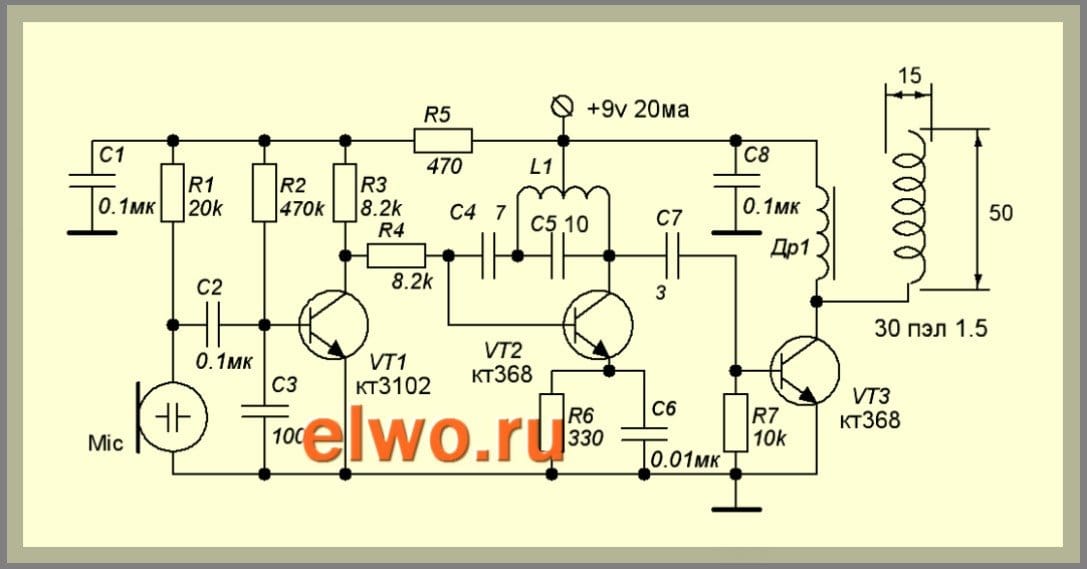

Рис. 1 Радиопередатчик повышенной мощности без дополнительного усилителя мощности

Контур, состоящий из катушки L1 и конденсатора С5, настроен на частоту кварцевого резонатора ZQ1. Контур, состоящий из катушки L2 и конденсатора С7, предназначен для согласования антенны и передатчика.

В устройстве применены резисторы МЛТ-0,125. Конденсаторы использованы на напряжение более 6,3 В. Транзистор VT1 можно заменить на любой n-p-n транзистор, например, на КТ3102, КТ312. Транзисторы VT2, VT3 можно заменить на КТ3102, КТ368 с одинаковым коэффициентом передачи по току. Хороший результат можно получить при использовании микросхемы КР159НТ1, представляющей собой пару идентичных транзисторов.

Контурные катушки намотаны на каркасе диаметром 5 мм, имеющем подстроечный сердечник из карбонильного железа диаметром 3,5 мм. Намотка катушек ведется с шагом 1 мм. Катушка L1 имеет 4+4 витка, катушка L2 — 4 витка. Обе катушки намотаны проводом ПЭВ 0,5. Дроссель Др1 имеет индуктивность 20-50 мкГн. В качестве антенны используется провод длиной около 1 м.

В качестве источника питания можно использовать одну плоскую батарею КБС-4,5 В или четыре элемента типа А316, А336, А343. Светодиод VD1 типа АЛ307 можно заменить любым другим.

Настройку передатчика начинают с установки режимов транзисторов VT2 и VT3 по постоянному току. Для этого подключают миллиамперметр в разрыв цепи питания в точке А и подбирают величину сопротивления резистора R4 такой, чтобы ток был равен 40 мА.

Настройку контуров L1, L2, С5, С7 проводят по максимуму ВЧ излучения. Причем грубо на рабочую частоту настраивают конденсаторами, а точнее — сердечником катушки. Подстроечник катушек L1, L2 должен находиться на расстоянии не более чем 3 мм от центра катушек, т. к. в крайних его положениях генерация может срываться из-за нарушения симметрии плеч транзисторов VT2, VT3.

Авторы: Андрианов В.И., Бородин В.А., Соколов А.В., источник: «Шпионские штучки и устройства для защиты объектов и информации», 1996 г., стр.62

Приложения Приложение а

Пример расчета высокочастотных параметров биполярного транзистора

Исходные данные

Диапазон частот

Транзистор КТ368. Режим работы транзистора по постоянному току . Параметры транзистора (из справочника [15]): ; ; ; .

Граничная частота по крутизне (из таблицы 13.1): .

Рассчитать ВЧ параметры транзистора Так как коэффициент перекрытия диапазона , то рассчитываются параметры только на верхней частоте .

Подготовка необходимых данных

1. Определяется коэффициент

Поскольку , то расчет параметров можно вести по упрощенным формулам таблицы 2.5 из [14].

2. Определяется низкочастотное значение выходной проводимости по выход­ным характеристикам (из справочника [15]):

,

где и приращение тока и напряжения вблизи рабочей области. Так как для тока этот расчет выполнить невозможно, берутся приращения тока и напря­жения около точки :

.

3. Рассчитывается значение при токе :

.

4. Определяется значение общего сопротивления базы:

.

5. Определяется значение входного сопротивления транзистора в схеме с общей базой (ОБ):

.

6. Определяется коэффициент прямой передачи тока в схеме с ОБ:

Расчет ВЧ параметров транзистора в схеме с ОБ

1. Определяется значение активной составляющей проводимости :

.

2. Определяется величина емкости :

3. Определяется величина активной составляющей проводимости прямой передачи:

.

4. Рассчитывается значение реактивной составляющей проводимости прямой передачи:

.

5. Определяется модуль проводимости прямой передачи (крутизна):

6. Находится значение активной составляющей проводимости обратной связи:

7. Определяется величина емкости обратной связи:

8. Рассчитывается модуль проводимости обратной связи:

где .

9. Определяется величина активной составляющей проводимости :

10. Рассчитывается значение емкости :

.

Расчет ВЧ параметров транзистора в схеме с ОЭ

1. Определяется значение активной составляющей проводимости :

.

2. Определяется величина емкости :

.

3. Определяется значение активной составляющей проводимости прямой передачи:

.

4. Рассчитывается реактивная составляющая проводимости прямой передачи:

.

5. Находится модуль проводимости прямой передачи (крутизна):

6. Определяется величина активной составляющей проводимости обратной связи:

7. Рассчитывается емкость обратной связи:

.

8. Определяется модуль проводимости обратной связи:

,

где

9. Активная составляющая проводимости и емкость в схеме с ОЭ имеют та­кие же значения, как и в схеме с ОБ:

.

Пример расчета высокочастотных параметров полевого транзистора в схеме с общим истоком

Исходные данные

Диапазон частот .

Транзистор 2П341Б. Параметры транзистора при напряжении (из справочника [16]):

Рассчитать ВЧ параметры транзистора в схеме с ОИ

Так как коэффициент перекрытия диапазона , то рассчитываются параметры только на верхней частоте .

Подготовка необходимых данных

1. По типовой передаточной характеристике транзистора 2П341Б (рисунок Б.1),приведенной для , выбирается точка покоя . Для уменьшения нелинейных искажений выбирается равным половине напряжения отсечки :

при этом .

2. По выходной характеристике (рисунок Б.2),приведенной для (ближайшее значение к точке покоя), определяется значение выходного сопротивления на низкой частоте:

.

3. Значение сопротивления оценивается по зависимости (рисунок Б.3) по методике работы [14]:

.

Расчет ВЧ параметров транзистора в схеме с ОИ

1. Уточняется значение частоты для выбранного режима:

,

где

2. Определяется значение частоты :

,

где .

3. Рассчитывается коэффициент :

.

Поскольку , то расчет ВЧ параметров производится по приближенным формулам 3.27 [14] на максимальной частоте диапазона.

3. Определяется значение активной составляющей входной проводимости:

.

3. Определяется значение реактивной составляющей входной проводимости:

.

3. Активная составляющая проводимости обратной связи .

4. Значение реактивной составляющей проводимости обратной связи:

,

где .

3. Значение активной составляющей проводимости прямой передачи:

.

3. Величина реактивной составляющей проводимости прямой передачи:

.

3. Определяется значение активной составляющей выходной проводимости:

.

3. Величина реактивной составляющей выходной проводимости:

.

Рисунок Б.1 – Характеристика прямой передачи ПТ

Рисунок Б.2 – Выходные характеристики ПТ

Рисунок Б. 3 – Зависимость крутизны от Uзи ПТ

Как устроены усилители для телевизионных антенн и какой из них выбрать

Любой сигнал, который передается по беспроводной сети, может затухать из-за различных препятствий на его пути и других факторов. В связи с этим появляются помехи, что особенно сказывается на аналоговой связи. Для обеспечения стабильного телевизионного приема используются усилители телевизионных антенн.

Что влияет на качество телевизионного приема

Телевизионный сигнал передается в основном в дециметровом диапазоне (т.н. ДМВ). Он может быть аналоговым или цифровым. Аналоговое телевидение с каждым годом уходит в прошлое, а вещатели и потребители все больше отдают предпочтение цифровому сигналу. Он более устойчив к помехам и позволяет передавать картинку более высокого качества. Стандарты цифрового кабельного и наземного телевидения имеют маркировку DVB-T или DVB-T2.

Качество сигнала определяется уровнем приема у потребителя, измеряемым в децибелах дБ (дБ). Ретранслятор – это то, что в народе называют телевышкой. И чем дальше репитер от ресивера (телевизора), тем ниже будет уровень сигнала последнего.

Кроме дальности на качество приема влияет наличие естественных (деревья, холмы, горы) и искусственных (здания, металлоконструкции) препятствий, расположенных между ретранслятором и приемником.

В идеальном случае ретранслятор должен находиться в прямой видимости от приемной антенны на определенном возвышении. Но такая ситуация случается редко. Сама антенна должна быть направлена ​​в сторону того ретранслятора, у которого видимость лучше, а расстояние ближе, чтобы обеспечить максимально высокий уровень приема. Это показано ниже на примере приема телефонных сообщений.

Интересно:

Даже при идеальном расположении антенн приемника и передатчика на качество связи влияет и погода — в плохую погоду сигнал будет ниже.

Также на качество сигнала влияет не столько расположение антенн, сколько качество кабеля, наличие разветвителей и муфт.

В лучшем случае один приемник должен быть подключен к антенне неразрывным коаксиальным кабелем с соответствующим импедансом.

Источники шума

Помимо препятствий, на сигнал также влияют источники шума. К ним относятся радиопередающие устройства, работающие на соседней частоте, а также помехи, вносимые влиянием электрических сетей. Например, при работе устройств, наполняющих сеть различными гармониками, это и различные коллекторные двигатели, и люминесцентные лампы с электромагнитной цепью питания, и микроволновые печи, и другие устройства.

Типы усилителей

Усилители различают по диапазону усиливаемого сигнала:

• Широкополосный — включает несколько диапазонов. На этом положительные качества заканчиваются. Невозможно добиться равномерного усиления на большом количестве частот.

• Band — предназначен для определенного диапазона частот.

• Многодиапазонные — в них встроены каскады для приема и микширования сигналов разных диапазонов, иногда с возможностью независимой регулировки усиления.

5В — такие усилители могут получать питание по коаксиальному кабелю напрямую от телевизора или ТВ-тюнера, именно такое напряжение предусмотрено в большинстве устройств. А вот антенны с такими усилителями получили распространение сравнительно недавно. Причем такие усилители чаще всего устанавливаются прямо в антенну.

12В — более распространенный вариант. Используют дополнительный блок питания иногда с регулировкой напряжения (для регулировки уровня приема это относительно полезная опция).

Различают антенные усилители и производительность:

На плате — устанавливаются в коробку, расположенную непосредственно на антенне. Их недостаток в том, что длина кабеля и количество подключений от антенны к телевизору снижают уровень сигнала.

Пульт — либо в виде отдельного стационарного устройства (небольшой блок, напоминающий по размерам ТВ-тюнер), либо в виде небольшой коробки, устанавливаемой непосредственно на кабель. В любом случае усилитель подключается на линию между антенной и телевизором.

Можно привести более подробную классификацию усилителей для телевизионных антенн, но для средних задач приведенной информации достаточно.

Схемы

Основными характеристиками любого усилителя являются коэффициент усиления и уровень шума. Для радиосигнала усилитель должен быть рассчитан на частоты необходимого диапазона. И чаще всего чем уже полоса частот, тем лучше усиление.

В обобщенном варианте схема усилителя представляет собой ту же схему, которую мы моделировали в статье о биполярных транзисторах. Но в нем предусмотрены требования к рабочей частоте используемых транзисторов. Схемы могут состоять из одного или нескольких каскадов. Однокаскадные схемы просты и неприхотливы в настройке, но имеют слабый коэффициент усиления.

На рисунке ниже показан пример однотактного антенного усилителя. В качестве транзистора можно использовать отечественный КТ368 или его зарубежный аналог 2Н918.

При этом Ku можно увеличивать сколь угодно сильно, добавляя дополнительные каскады. Но с увеличением количества каскадов может возрастать и уровень помех, если не принимать меры по борьбе с ними в виде различных фильтров, правильной разводки печатной платы и обязательного использования малошумящих транзисторов и других электронных компонентов. На рисунке ниже представлены схемы популярных двухкаскадных широкополосных усилителей серии SWA.

Современная элементная база позволяет строить усилители на основе интегральных схем, что исключает необходимость сложной настройки устройства, которую без осциллографа точно произвести сложно.

Кроме того, все дискретные компоненты имеют сильный разброс параметров, например, некогда популярная, но уже устаревшая (хотя и используемая радиолюбителями по сей день) серия транзисторов КТ315 в некоторых модификациях имела разброс коэффициента усиления более 10 раз.

Подумайте об этом, два одинаковых транзистора могли бы усилить с такой разницей. Естественно, что в современной промышленности такой разброс был уменьшен и стали проводиться более точные операции по получению полупроводниковых кристаллов нужной структуры.

Интегральные схемы хороши тем, что все входящие в их состав транзисторы вытравлены на одном кристалле и имеют примерно одинаковые параметры.

Выбор

При покупке усилителя ТВ сигнала нельзя руководствоваться принципом чем больше — тем лучше. Поэтому возникает логичный вопрос, на что обратить внимание при выборе усилителя для телевизионной антенны? Давайте разбираться!

Чрезмерное усиление сигнала приведет к его искажению, иногда это называется перегрузкой или клиппингом. Поэтому усилитель выбирается исходя из исходных данных о реальном уровне приема и желаемом усилении. В целом это можно свести к определению расстояния до ретранслятора.

Также будет хорошо, если в усилителе предусмотрена подстройка или широкая регулировка усиления — эти модели намного универсальнее.

Далее нужно определить какой диапазон нужно усилить в работоспособности самого устройства. В таблице выше приведены технические характеристики популярных усилителей для решетчатых антенн (в народе называемых «польками»).

Простое акустическое реле. Конструктивные особенности и схема подключения ватного выключателя Схема акустического реле своими руками

Чтобы повысить свой комфорт и упростить повседневную жизнь, люди постоянно придумывают новые устройства. Сегодня мы рассмотрим устройство для дистанционного управления полезной нагрузкой с помощью хлопков. Самодельный ватный выключатель пригодится, например, для включения света в тамбуре или кладовой, где обычно найти нужный выключатель доставляет массу неудобств. Для читателей сайта мы подробно расскажем, как сделать такое устройство своими руками, какие детали для этого нужно подготовить и как его собрать.

Схемы сборки

Все ватные или акустические машинки объединяет наличие в схеме микрофона, который нужен для регистрации звука. Также в конструкции предусмотрен усилитель, триггер или, для управления выключателем питания.

В этой схеме, работающей от сети 220В, сигнал с электретного микрофона подается на транзистор VT1 для усиления, затем на узел согласования сопротивлений и эмиттерный повторитель на транзисторе VT2. А затем к компаратору и триггеру, собранным на цифровой микросхеме К561ТМ2.

Компаратор необходим для защиты переключателя от акустических помех, отсекает слишком короткие или длинные звуки. Сигнал, прошедший через фильтр, меняет состояние триггера (включен или выключен), а тот, в свою очередь, управляет нагрузкой через силовой транзистор, реле и тиристор. В качестве него может выступать любая лампа, например, лампа накаливания.

Вот схема сборки самодельного хлопкового переключателя интегрального таймера аналогичного назначения.

Для удобства изучения схемы мы выделили на ней основные узлы: микрофонный усилитель на транзисторе КТ3102, компаратор на микросхеме не555, триггер ТМ561 и транзистор КТ3102, управляющий силовым реле.

Не менее интересной будет самостоятельная сборка акустического реле на микроконтроллере Arduino и готовых модулей для него, что значительно упростит новичкам понимание принципов работы и позволит более тонко настроить некоторые из них. рабочие параметры.

Для изготовления хлопкопрядильной машины своими руками необходимо подготовить три платы:

• Arduino Nano;
звуковой модуль
• ;
Модуль силового реле
• (обратите внимание, что он на 5 вольт).

Также потребуется компьютер для загрузки прошивки, USB-кабель, блок питания 5 Вольт (подойдет любое зарядное устройство для телефона). Вам необходимо установить программу Arduino IDE на свой компьютер, чтобы прошить микроконтроллер. Скачать его можно бесплатно с официального сайта разработчика платы.

Скопировав текст скетча (программы) и вставив его в окно Arduino IDE, можно сразу прошить контроллер. Изменив некоторые параметры и переписав устройство, можно подстроить под себя самодельное звуковое реле для стабильной работы. Как видно из схемы, к контроллеру подключено четыре провода: два на питание. Желтый провод, подключенный к контакту 13, управляет силовым реле. Зеленый — это управляющий провод от модуля микрофона, подключенный к аналоговому входу А0 контроллера.

Микросхема содержит 8 аналоговых входов и 14 цифровых контактов ввода-вывода. Для нашего проекта мы взяли A0 и D13, так как вместе с ним загорается светодиод на плате Arduino, и хорошо видно, когда на модуль реле подается сигнал.

Скетч Arduino для изготовления звукового реле:

Изменяя значение x в строке if (analogRead(Al)>x), мы устанавливаем порог чувствительности, максимальное значение которого равно 1024. Внося изменения в линия задержки, интервал задержки после выполнения скетча изменен. Это устанавливает время готовности к переключению. Кроме того, регулируется защитный порог от помех и ложных срабатываний. Кроме того, чувствительность микрофона можно регулировать переменным резистором на плате с помощью маленькой отвертки.

Для проверки и настройки схемы мы взяли плату Arduino UNO, на базе микроконтроллера ATmega238. При этом подойдут любые другие модели, так как мы не используем много выводов платы, а скетч не требует высокой производительности.

На видео ниже наглядно показан самодельный ватный выключатель, который мы собрали по предоставленной схеме:

Видеоинструкция

Несколько простых идей по изготовлению акустического выключателя света своими руками представлены в видео:

Теперь вы знаете, как сделать переключатель из хлопка своими руками. Надеемся, что предоставленные варианты сборки, простые схемы и видеоуроки были для вас полезными и интересными!

Читайте также:

В настоящее время становится популярным дистанционное управление освещением. Для этого можно использовать звуковой или хлопковый переключатель. Если звук достаточно сильный, равный по силе хлопку в ладоши, включается или выключается свет. Если раньше подобные электрические схемы собирали радиолюбители, то теперь устройство можно купить во многих магазинах электротоваров.

Хлопковый переключатель Модель

Схемы подключения

Самое простое устройство, которое делается своими руками, работает от микрофона, с усилением сигнала в несколько раз. Одна из таких схем показана на рисунке ниже. Все компоненты легкодоступны.

Схема работы хлопкового переключателя

Усилитель состоит из двух транзисторов (КТ315). Сигнал с микрофона (М) проходит через них, усиливается и поступает на базу мощного транзистора (КТ 818). Он управляет реле (Rel1), которое замыкает или размыкает свой контакт в цепи питания лампы или другой нагрузки: кондиционера, вентилятора и т.п. Чувствительность устройства составляет 4-5 м, что достаточно для бытовых помещений. Звук, подаваемый периодически, попеременно обеспечивает подключение и отключение нагрузки от сети.

Схема одна из самых простых, тем более что микрофон можно взять от старого магнитофона или телефона. Обычно используется электретный микрофон. Одна клемма подключена к корпусу (минус). Легко позвонить и найти его. Потребляемая мощность устройства незначительна, а подаваемое напряжение составляет 3,5-16 В.

Вместо реле можно подключить маломощную светодиодную лампу, которая будет основной нагрузкой. Тогда в схеме не будет механических частей, а ее надежность повысится. Лампочка вполне подойдет для ночника, освещения хозяйственного помещения, а также помещения, где ночью сложно ориентироваться, а главный выключатель найти сложно.

Показанный автоматический выключатель слишком прост. Более совершенный и надежный прибор на тринисторах можно собрать своими руками.

Схема подключения хлопкового переключателя на тринисторы

Основа — триггер из тринисторов (V2), (V3) и транзисторного переключателя (V4). Триггер подключен к делителю напряжения из микрофона (В1) и резистора (R8). Ключ управляет лампой (h2). Питание триггера осуществляется через диод (V9) и резисторы (R9), (R10). Напряжение выравнивается с помощью конденсатора (С7) и стабилитрона (V1).

Стабильное состояние триггера будет, когда один из SCR включен, а другой выключен. При подаче звукового сигнала с микрофона на делителе напряжения появляется импульс, который переводит триггер в другое состояние. В этом случае лампа будет либо включаться, либо выключаться.

Мощность нагрузки коммутатора около 100 Вт. При необходимости ее увеличения диоды (V5-V8) мостовой схемы берутся более мощные, а на радиаторы устанавливаются тринисторы.

Лестничное освещение

Для межэтажного освещения целесообразно использовать акустический датчик с фотореле.

Схема переключателя, совмещенного с фотодатчиком

Фотодиод (VD1) образует с резистором (R2) делитель напряжения, который образует с ним делитель напряжения и позволяет регулировать чувствительность датчика. Если фотодатчик не нужен, выключите его, установив резистор (R2) на минимум.

Схема выполнена на базе микросхемы К176ЛА7, элементы которой D1.1-D1.4. D1.1 и D1.2 предназначены для устранения дребезга переключателя света при пороговых значениях освещенности.

Звуковой сигнал улавливается электретным микрофоном и преобразуется в электрический. Затем он усиливается биполярными транзисторами и подается на логические элементы (D1.3) и (D1.4), генерируя импульс длительностью около 10 секунд. В это время лампа (La1) остается включенной. В дневное время лампа выключается управляющим сигналом, поступающим с выхода (4) элемента (D1.2).

Автоматический программный переключатель

Выключатель используется для плавного включения света от сигнала аналогового микрофона на заданное время.

Схема работы плавного акустического переключателя

Звук поступает в микрофон, преобразуется в электрический сигнал и усиливается при прохождении через операционный усилитель (DA1.1), заряжающий конденсатор (С6). Когда заряд становится больше, чем на емкости (С7), компаратор (DA1.2) переключается, и на его выходе вместо нуля появляется сигнал логической единицы. В результате запускается генератор на транзисторе (VT1), он подает импульсы, открывающие симистор (VS1), через который питается лампа (EL1).

Через определенное время напряжение на конденсаторе уменьшится. При его уменьшении на симистор поступают управляющие импульсы с возрастающей фазовой задержкой, в результате чего лампа плавно выключается.

Выбрав номиналы (С6) и (R5), можно включить лампу на срок до 3 минут.

Производители

Хлопковый переключатель «Экосвет»

Удешевление электроники делает нецелесообразным изготовление акустических выключателей света своими руками. Выключатель «Экосвет» работает со всеми типами ламп 220 В. Технические характеристики:

воспринимаемый звук — от 30 до 150 дБ;

степень защиты корпуса — IP30;

температура эксплуатации — от -200С до +400С;

Цена

— 350 руб.

Устройство крепится саморезами за крепежные проушины. Принцип работы заключается в том, чтобы включать и выключать нагрузку по одному хлопку за раз. Выключатель не должен располагаться в помещениях, где могут присутствовать посторонние звуки. Допускаются ложные срабатывания, хотя в основном это хлопки.

«Экосвет» подключается к сети 220 В по схеме подключения плавного акустического выключателя, представленной на рисунке выше. Видно, что он подключен к обычному выключателю, который нужен для того, чтобы обесточить цепь и вывести ее из строя.

Схема подключения хлопкового переключателя «Экосвет»

Переключатель хлопков

Современная модель переключателя «Хлопки» — одна из новых разработок, где звук обрабатывается микропроцессором. Устройство настроено на несколько хлопков и не реагирует на другие посторонние звуки. При этом обязательным условием включения или выключения света является подача сигналов подряд. В одной комнате можно установить несколько таких выключателей, реагирующих на определенное количество хлопков. Для этого на электронной плате устройства необходимо установить перемычку в определенное положение. Таким образом, подавая необходимое количество равномерно следующих друг за другом сигналов, можно управлять несколькими устройствами, например, источниками света, вентилятором, увлажнителем воздуха, музыкальным центром и другими.

Открывающиеся жалюзи с электроприводом произведут впечатление на гостей. Устройство управления имеет размеры спичечного коробка и легко прячется в корпусе устройства или в гнезде выключателя. Версия «Claps Plug» легко адаптируется к любому бытовому прибору с электрическим шнуром, который будет включаться по звуку.

Ватный переключатель «Claps Plug»

Это срабатывание лучше защищает от посторонних шумов… Этим модель отличается от акустического переключателя. Лампы могут быть любые. По сравнению с предыдущей моделью цена устройства намного выше (2450 рублей).

Если хлопковый переключатель обеспечивает плавное переключение нагрузки, то с люминесцентными лампами не сработает. С ними можно использовать переключатель «Хлопки».

Принцип действия. Видео

О принципе работы и схеме устройства хлопкового переключателя вы можете узнать из видео ниже.

При установке и регулировке хлопкового переключателя света необходимо соблюдать меры предосторожности, связанные с электробезопасностью. После установки нужно установить необходимую чувствительность. Устройства надежно работают в помещениях, где нет посторонних звуков. Также можно предусмотреть переход на работу от обычного выключателя.

Акустический выключатель — очень полезный предмет домашнего обихода. Такое устройство добавит уюта и творчества в ваш дом. С его помощью вы можете включать и выключать свет или использовать его для других устройств, таких как электрический чайник или вентилятор.

Такой выключатель найдет применение в ситуации, когда человеку нужен свет, но он ограничен в возможностях. Достаточно будет хлопнуть в ладоши и включится освещение. Их еще называют датчиками хлопка.

Принцип работы акустических выключателей заключается в использовании микрофона с регулируемой чувствительностью. Микрофон включается или выключается при обнаружении звука.

Недостатки акустических датчиков

Недостатки этих датчиков вытекают непосредственно из того, на что они реагируют — на звук. Избирательность микрофона очень высока и идет разработка акустических световых выключателей, так что современные датчики очень точно реагируют на заданный звук. Но для того, чтобы произвести этот звук, вам нужно знать, какой именно, и этот звук всегда будет сигналом включения или выключения.

Вторым существенным недостатком является зона чувствительности. Для комнаты с большими размерами придется достаточно громко хлопать, или подходить поближе.

А если увеличить чувствительность, датчик может реагировать на аналогичные сигналы из соседней комнаты.

Простейшая схема акустического выключателя

Простейшая эффективная схема акустического выключателя может быть собрана любым желающим и имеющим время. Такой выключатель можно использовать для разных целей, например, для включения и выключения освещения в комнате с помощью хлопка, такой же принцип работы и управления любой техникой. В общем, этот акустический выключатель очень полезная вещь в бытовом использовании.

Этот датчик позволяет одним хлопком включать и выключать силовые цепи. Такое устройство можно использовать для включения света.

Довольно чувствителен, за счет наличия двойного усилителя на маломощных транзисторах. Хорошо реагирует на хлопок с расстояния пяти метров от микрофона.

Необходимые детали для сборки

Для сборки акустического выключателя своими руками необходимо взять следующие детали:

• Резисторы (R1-10к, R2-1М, R3-22к, R4-270к, R5-2к, R6-1,8к, R7-330 Ом, R8-1,5к)
• Транзисторы (ВТ1-КТ315, ВТ2-КТ315, ВТ3-3107)
• Конденсаторы (С1-3200пф, С2-1мкФ×10в)
• Диоды VD1
• Разное: M1 — электретный микрофон, HL1 — светодиод или реле, клеммная колодка.

Акустическое переключающее устройство

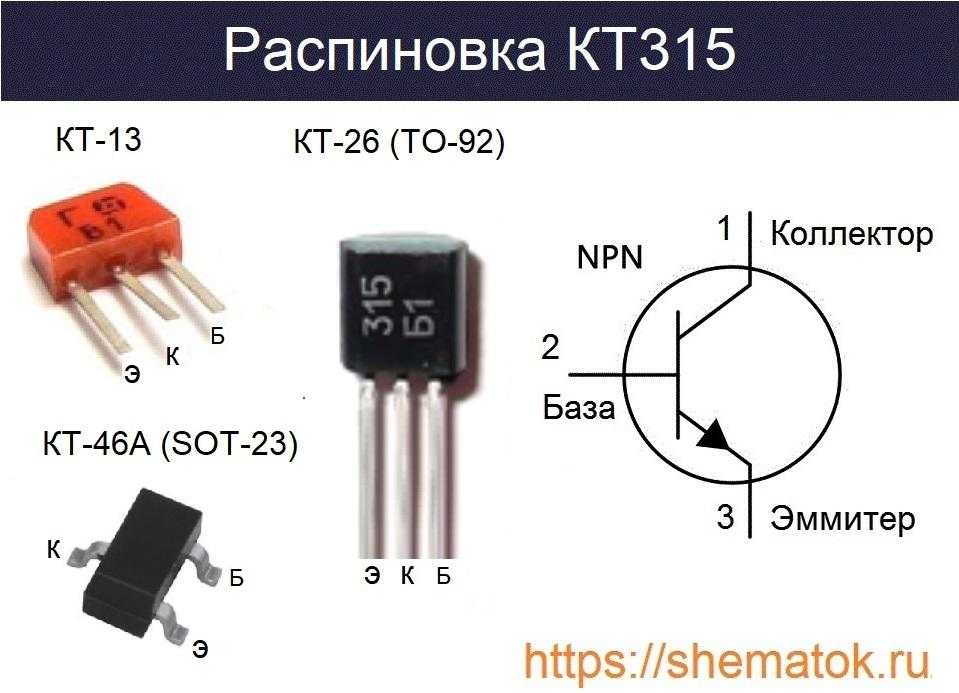

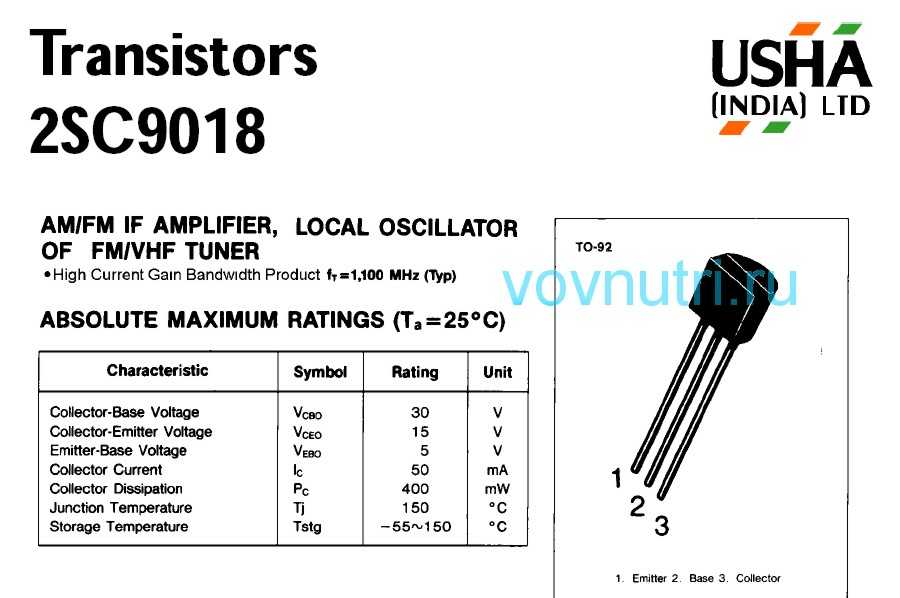

Микрофонный усилитель собран на двух биполярных транзисторах серии КТ 315. Для повышения чувствительности микрофона можно использовать транзисторы типа КТ 368 или их импортные аналоги (СС 9018).

Силовая часть схемы — мощный транзистор КТ 818, управляющий нагрузкой. Если вы хотите управлять большой нагрузкой, можно использовать реле с напряжением питания от 3,5 до 15 вольт.

При управлении нагрузками мощностью до 12 вольт реле можно убрать из цепи и вместо него подключить нагрузку. Если вам нужно управлять нагрузками с питанием от сети, то реле вам обязательно понадобится. Во время хлопка микрофон принимает волну, и подает ее на усилитель мощности, они по очереди усиливают сигнал, полученный от микрофона.

На базу ключа поступает уже усиленный сигнал, его значение позволяет работать транзистору, и в этот момент переход транзистора открывается и проводит ток. Он питает подключенную нагрузку или реле. Когда хлопок повторяется, генерация отключается и реле обесточивается.

Инструкция по изготовлению акустического выключателя

Для начала необходимо изготовить печатную плату. В печатной плате имеются специальные отверстия для диода VD1. Диод нужен для защиты транзистора VT3 от ЭДС катушки реле. Если вы хотите подключить к выключателю легкую нагрузку, вы можете заменить его перемычкой.

После изготовления доски нужно просверлить отверстия и вспахать ее. Далее вскрываем пломбу в программе sprint-layout 6.0 и в соответствии с расположением деталей припаиваем их на место.

Внимание!

Взглянув на фото готового акустического выключателя, мы видим компактный датчик, который легко установить. Представляет собой небольшую плату с припаянными частями.

При сборке необходимо соблюдать все номиналы деталей, даже небольшой наклон может привести к неисправности выключателя. Устройство реагирует не только на хлопки, но и на любой низкочастотный шум.

Питание осуществляется от источника постоянного тока напряжением от 5 до 12 вольт. Обязательно от стабилизированных источников постоянного напряжения, при использовании импульсных источников питания устройство может не работать.

Для того, чтобы сделать акустический выключатель своими руками, нужны детали, их можно приобрести в любом радиомагазине, они доступны и недороги.

Можно использовать детали, выпаянные из старых плат. Схема очень проста, и даже люди, мало знакомые с радиоэлектроникой, по этой схеме смогут собрать это устройство.

Фото акустического выключателя

Внимание!

Примечание!

0003

Схема этого акустического выключателя была найдена на одном из буржуйских сайтов. После проверки стало понятно что схема не рабочая, после недолгих экспериментов и переделки схемы — о чудо! это сработало!
Почти все номиналы используемых компонентов были изменены, чтобы сделать схему более доступной для начинающих радиолюбителей, и в итоге получилось вот что.

Пожалуй, это одна простая схема из всех, что могут существовать, в ней используется минимальное количество компонентов, доступных каждому. В результате переделки использовались детали отечественного производства, что значительно облегчает выбор. Микрофон взят от китайского магнитофона, можно и отечественные, например из сосны.

Микрофонный усилитель собран на двух транзисторах КТ315, но для повышения чувствительности микрофона желательно использовать транзисторы типа КТ368 или его импортные аналоги, в общем транзисторы не критичны.

Силовая часть схемы — мощный биполярный транзистор, управляющий нагрузкой, а для управления большими нагрузками использовано реле (12-24 или 220 вольт).

Сигнал с микрофона усиливается и подается на основание мощного ключа, переход открывается и именно в этот момент срабатывает реле, микрофон реагирует на громкие звуки (например, хлопок), чувствительность такой схемы составляет 4-5 метров. При втором хлопке цепь автоматически отключается, следовательно, прекращается подача тока на нагрузку.

Электролитические конденсаторы, напряжение не столь важно, можно использовать соответствующие конденсаторы с напряжением 10, 16, 25, 50 вольт.

Диапазон питающих напряжений также достаточно широк — от 3,5 до 14-16 вольт, потребление тока в режиме холостого хода (при выключенной схеме) практически равно нулю. Схему можно собрать как на макетной плате, так и на поверхностном монтаже, номиналы деталей не критичны и могут отклоняться в ту или иную сторону на 20%, но старайтесь не заменять емкости используемых конденсаторов, т.к. параметры получаются с конденсаторами, указанными на схеме.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Записка	Магазин	Мой блокнот
	Биполярный транзистор	КТ315А	2			В блокнот
	Биполярный транзистор	КТ818А	1			В блокнот
	Выпрямительный диод	1N4007	1			В блокнот
	Электролитический конденсатор	1 мкФ	2	10-50 В		В блокнот
	Резистор	10 кОм	2			В блокнот
	Резистор	3 МОм	1			В блокнот
	Резистор	48 кОм	1			В блокнот
	Резистор	1,8 кОм	1			В блокнот
	Резистор

На рисунке показана схема акустического реле, которое я сделал. Эта схема ранее нигде не публиковалась. Особенностью конструкции является использование угольного микрофона. Такие микрофоны применяются в телефонах, в которых отсутствуют усилители передачи и приема (ТА-68, ТАН-70, ТАИ-43 и др.). Амплитуда электрических колебаний микрофона достаточна для связи на десятки километров без использования усилителей. Он также обладает невероятной чувствительностью. Недостатком является узкая полоса частот звукового спектра. Но в нашем случае это плюс, так как отсекаются лишние звуки и помехи.

Работа цепи. Когда вы хлопаете или щелкаете, угольный порошок в микрофоне перемещается и меняет свое сопротивление. При этом в точке соединения ограничительного резистора R1 и микрофона появляется переменная составляющая, которая через разделительный конденсатор С1 поступает на базу транзистора Т 1 . Транзистор Т1 является усилителем как переменного, так и постоянного напряжения. С помощью резистора R2 транзистор Т1 находится в приоткрытом состоянии. Поступающая на базу переменная составляющая усиливается транзистором и с коллектора через конденсатор С2 поступает на выпрямитель-удвоитель, собранный на элементах DD1, DD2, С3. На конденсаторе С3 накапливается удвоенное постоянное напряжение, которое разряжается по цепи: минус конденсатора, резистор R1, база-эмиттер Т1, плюс конденсатор. При этом транзистор лавинообразно открывается, срабатывает реле Р1, его контакты замыкаются на время звукового сигнала. При настройке работы схемы иногда выясняется, что ее чувствительность слишком высока, она срабатывает от проезжающих по улице автомобилей или от взмаха руки возле микрофона. Все зависит от типа используемого реле. Схему можно загрубить, включив переменный резистор последовательно с конденсатором С1. Для переключения нагрузки (лампочки) с помощью хлопков необходимо дополнить схему триггером. Схема такого триггера на поляризованном реле показана на рисунке 2 — ранее нигде не печаталась.

При подаче звукового сигнала (хлоп, щелчок) контакты реле КР1 временно замыкаются. Переменное напряжение 220 В через лампу Л1, диод Д1 подается с положительным полупериодом на конец второй обмотки реле РП-4 вывод 8, начало обмотки вывод 7, токоограничительный резистор R1, конденсатор С1, замкнутые контакты реле КР1, клемма 220В. Зарядный ток конденсатора С1 переключает якорь реле влево по схеме, лампочка L1 загорается, а лампочка L2 гаснет, диод D1 запирается контактами реле, а диод D2 отпирается и готов для операции. При поступлении очередного звукового сигнала контакты реле Р1 КП1 замыкаются. Напряжение 220 В через лампу Л2 и диод Д2 подается плюсом на начало первой обмотки, контакт 5, с выхода обмотки контакт 6 идет на резистор R1 и перезаряжает конденсатор С1. Поляризованное реле переключает якорь на правый контакт. Диод D2 заблокирован, а D1 готов к следующему циклу. Лампа L1 гаснет и загорается лампа L2. Таким образом, при поступлении звуковых сигналов происходит поочередное переключение нагрузки. Чтобы триггер выполнял функцию включения и выключения только одной лампочки, нужно исключить из схемы одну из лампочек, а вместо нее включить последовательную цепочку из конденсатора 0,33мкф х 300 В и конденсатора 5 Резистор –10 кОм, 2 Вт. При настройке триггера необходимо отрегулировать якорь поляризованного реле так, чтобы он хорошо переключался и надежно фиксировался в правом или левом положении.
