Какие бывают типы предохранителей. Как правильно подобрать предохранитель по току и напряжению. На что обращать внимание при выборе предохранителя для защиты электрической цепи.
Основные типы и характеристики плавких предохранителей

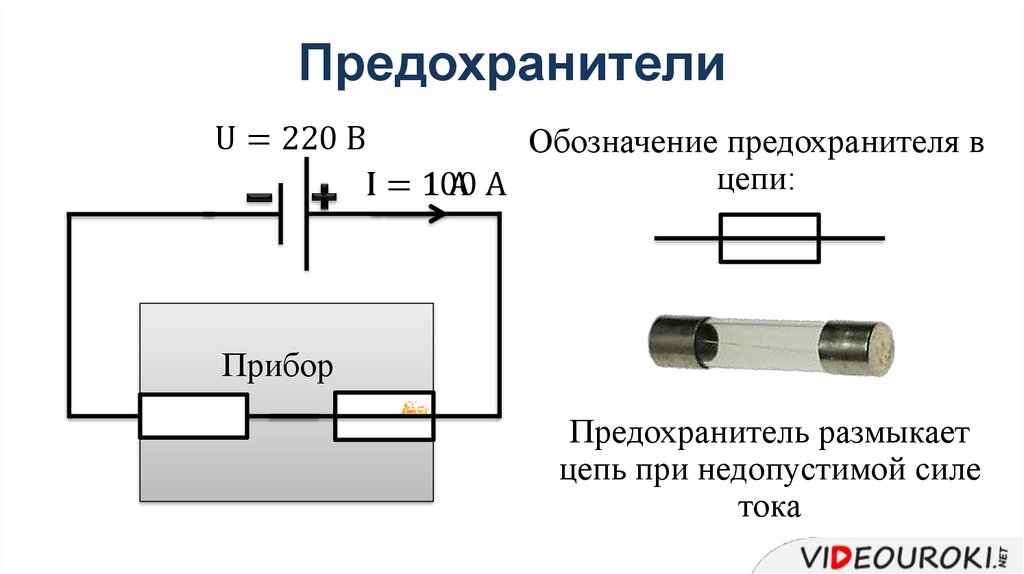

Плавкие предохранители являются важнейшими элементами защиты электрических цепей от перегрузок и коротких замыканий. Они представляют собой проводник с определенным сечением, который расплавляется при превышении допустимого тока, размыкая цепь. Существует несколько основных типов предохранителей:
- Стеклянные трубчатые
- Керамические трубчатые
- Плоские автомобильные (ножевые)
- Цилиндрические
- Миниатюрные (для электроники)
- Силовые (для промышленного оборудования)
Ключевыми характеристиками предохранителей являются:
- Номинальный ток срабатывания
- Максимальное рабочее напряжение
- Отключающая способность
- Время-токовая характеристика
- Габаритные размеры

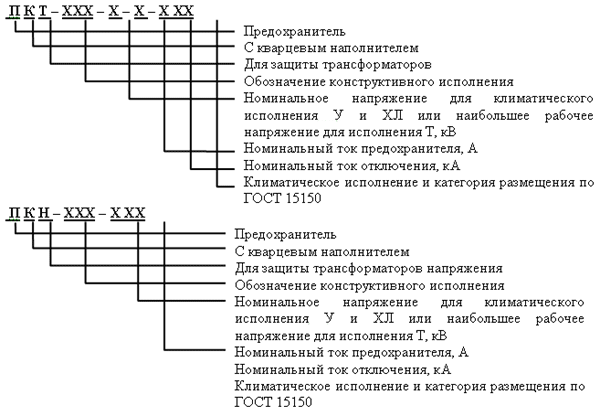

Маркировка плавких предохранителей
На корпусе предохранителя обычно указывается следующая информация:
- Номинальный ток в амперах
- Максимальное рабочее напряжение
- Тип характеристики срабатывания (быстродействующий, инерционный и т.д.)
- Отключающая способность
- Размер корпуса
- Производитель
Например, маркировка «10A 250V F 5x20mm» означает предохранитель на 10 ампер, 250 вольт, быстродействующий, размером 5х20 мм.
Цветовая кодировка автомобильных предохранителей
Для автомобильных ножевых предохранителей используется стандартная цветовая маркировка по номинальному току:
- 5A — желто-коричневый
- 7.5A — коричневый
- 10A — красный
- 15A — синий
- 20A — желтый
- 25A — прозрачный
- 30A — зеленый
- 40A — оранжевый
Как правильно подобрать предохранитель
При выборе предохранителя необходимо учитывать следующие факторы:- Номинальный ток нагрузки. Ток срабатывания предохранителя должен быть в 1.3-1.6 раза больше.
- Напряжение в цепи. Рабочее напряжение предохранителя должно быть выше.
- Отключающую способность. Она должна превышать возможный ток короткого замыкания.
- Время-токовую характеристику. Для разных типов нагрузок требуются разные характеристики.
- Габариты и тип монтажа, соответствующие установочному месту.
Правильно подобранный предохранитель обеспечит надежную защиту электрической цепи от перегрузок и коротких замыканий.
Стандарты и маркировка промышленных предохранителей
Для промышленных силовых предохранителей используются стандарты IEC и ANSI/UL. Маркировка по стандарту IEC включает:
- gG — для защиты кабелей и оборудования общего назначения
- aM — для защиты электродвигателей
- gR, aR — сверхбыстрые для защиты полупроводниковых устройств
По американскому стандарту ANSI/UL используется буквенно-цифровая маркировка, например:
- RK1, RK5 — с задержкой срабатывания
- J — без задержки срабатывания
- L — сверхбыстрые
Кроме того, указывается класс прерывающей способности в кА.
Особенности выбора предохранителей для разных типов нагрузок
При выборе предохранителей важно учитывать характер защищаемой нагрузки:
- Для резистивных нагрузок (лампы, нагреватели) подходят стандартные быстродействующие предохранители.
- Для емкостных нагрузок (импульсные блоки питания) требуются предохранители с задержкой срабатывания.
- Для индуктивных нагрузок (двигатели) нужны инерционные предохранители.
- Для защиты полупроводниковых приборов применяются сверхбыстрые предохранители.
Правильный выбор типа предохранителя обеспечит надежную защиту без ложных срабатываний.
Современные тенденции в производстве предохранителей
В настоящее время наблюдаются следующие тенденции в разработке и производстве предохранителей:
- Миниатюризация размеров для применения в компактной электронике
- Повышение отключающей способности
- Разработка предохранителей для высоких напряжений (до 1000В) и токов
- Создание «умных» предохранителей с электронным управлением
- Применение новых материалов для повышения надежности
Это позволяет создавать более эффективные и надежные устройства защиты для современной электротехники и электроники.
Заключение
Правильный выбор и применение плавких предохранителей играет ключевую роль в обеспечении безопасности и надежности электрических цепей. Понимание маркировки, характеристик и критериев выбора предохранителей позволяет грамотно проектировать системы электрической защиты. При возникновении сложностей рекомендуется обращаться к специалистам или производителям для получения квалифицированной консультации.
Предохранители и предохранители-выключатели | Символы УГО для Visio
- Главная
- Библиотеки Visio
- Схема электрическая принципиальная.
- Состав
- Предохранители и предохранители-выключатели.
Трафареты Visio:
Трафарет Visio Предохранители и предохранители-выключатели.
| Фигура Visio | Условное обозначение |
|---|---|
Предохранитель плавкий. |
|
| Предохранитель — сторона под напряжением. | |
| Предохранитель плавкий ударного действия. | |
| Предохранитель плавкий ударного действия с контактом сигнализации. | |
| Предохранитель плавкий ударного действия с самостоятельной схемой сигнализации. | |
| Выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель с плавким предохранителем 1-полюсный. | |
| Выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель с плавким предохранителем 2-полюсный. | |
| Выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель с плавким предохранителем 3-полюсный. | |
Выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель с плавким предохранителем (дополнительный полюс). |
|
| Выключатель с предохранителями 3-полюсный. | |
| Выключатель трехфазный с автоматическим отключением любым из плавких предохранителей ударного действия. | |
| Разъединитель с предохранителями 1-полюсный 2-ходовой. | |
| Разъединитель с предохранителями 2-полюсный 2-ходовой. | |
| Разъединитель с предохранителями 3-полюсный 2-ходовой. |
Тип коммутационного аппарата, можно изменить в контекстном меню фигуры, выбрав один из пунктов, например для 3-полюсного выключателя-предохранителя: выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель-предохранитель (рис. 1).
Рис. 1. Контекстное меню фигуры Visio Выключатель-предохранитель 3-полюсный.
- Назад
- Вперед
Маркировка предохранителей стандарта BS88 на bussfuse.
ruРазработанный в Великобритании стандарт BS88 регламентирует требования к широкому спектру предохранителей с различными характеристиками. Предохранители BS88 имеют три основные характеристики: gG/gL – промышленные предохранители общего назначения, gM — специальные предохранители для защиты электродвигателей, aR — быстродействующие для защиты от короткого замыкания в полупроводниковых цепях.
Часть 4 этого стандарта (BS88:4) описывает конструктивные параметры, характеристики и требования по испытанию быстродействующих предохранителей для защиты полупроводников. Этот тип конструктивного исполнения нашел свое применение не только в Соединенном Королевстве и в странах Британского Содружества. Производители Северной Америки начали использоватdь предохранители британского типа – в частности для оборудования ИБП с напряжением 240В и менее. Их преимуществами являются компактные размеры и эксплуатационные качества при выгодной цене. Использование размеров, регламентируемых стандартом BS88 для быстродействующих предохранителей, которые при этом не являются физически взаимозаменяемыми с промышленными предохранителями того же стандарта, оказалось очень популярным и экономически конкурентоспособным решением для приложений, использующих быстродействующие предохранители.
Физически они характеризуются круглым керамическим корпусом со смещёнными контактами, имеющими крепежные отверстия. Код предохранителя (в соответствии с системой обозначения, приведённой ниже),как правило, бывает выбит на металлической части контакта.
Система обозначения быстродействующих предохранителей Bussmann стандарта BS88
С тех пор, как предохранители впервые были произведены в размерах, стандартизированных BS88:4, технология производства предохранителей значительно усовершенствовалась. Сейчас стало возможным производить плавкие вставки с большим количеством различных характеристик срабатывания. Быстродействующие предохранители Bussmann для этих размеров доступны в двух диапазонах быстродействия, T и F (предохранители диапазона F являются более быстрыми),которые могут быть выбраны в соответствии со следующими кодами:
Диапазон T.
номинал тока диаметр предохранителя
позиция1 позиция 3
позиция 2 позиция 4
напряжение и тип Диапазон T
Позиция 1 — номинал тока предохранителя, А.
Позиция 2 – напряжение или тип:
L | Номинальное напряжение 240В. Расстояние между крепежными отверстиями в соответствии с BS88:4. |
80LET |
A | Номинальное напряжение 660В. Расстояние между крепежными отверстиями 80 мм. |
80AET |
C | Номинальное напряжение 660В. Расстояние между крепежными отверстиями 110 мм. |
250CMT |
не проставлено | Номинальное напряжение 660В. Расстояние между крепежными отверстиями в соответствии с BS88:4. |
20CT |
Позиция 3 – размер (диаметр) тела предохранителя:
Предохранители BS88:4 имеют три диаметра. Для диапазона T Bussmann указывает
диаметр предохранителя с помощью буквы в позиции 3. Для достижения большего номинала тока два предохранителя могут быть объединены в параллель. Обозначаются такие сдвоенные предохранители повторением буквы, указывающей диаметр тела предохранителя:
C | 8,4 мм | 6CT |
E | 18 мм | 35LET |
M | 38 мм | 315LMT |
EE | 2х18 мм | 140EET |
MM | 2х38 мм | 710LMMT |
Позиция 4 — диапазон T:
Предохранители диапазона T имеют букву T в этой позиции.
Некоторые предохранители специального назначения стандартных размеров или со специальным исполнением контактов могут иметь альтернативный индекс в этой позиции. При необходимости дополнительное разъяснение по ним можно получить, связавшись с производителем Bussmann.
Диапазон F
номинал тока диапазон F
позиция1 позиция 3
Позиция 2 позиция 4
напряжение и тип диаметр предохранителя
Позиция 1 — номинал тока предохранителя, A
Позиция 2 — напряжение или тип:
A | Номинальное напряжение 660В. Расстояние между крепежными отверстиями 80 мм. |
20AFE |
C | Номинальное напряжение 660В. Расстояние между крепежными отверстиями 110 мм. |
250CFM |
не проставлено | Номинальное напряжение 660В. Расстояние между крепежными отверстиями в соответствии с BS88:4. |
80FE |
Позиция 3 — диапазон F.
Предохранители диапазона F (более быстрые, чем предохранители диапазона T) имеют букву F в этой позиции.
Позиция 4 — размер (диаметр) тела предохранителя:
В BS88:4, предохранители имеют три диаметра. Для диапазона F Bussmann указывает диаметр предохранителя с помощью буквы в позиции 4. Для достижения большего номинала тока два предохранителя могут быть объединены в параллель. Обозначаются такие сдвоенные предохранители повторением буквы, указывающей диаметр тела предохранителя:
C | 8,4 мм | 20FC |
E | 18 мм | 35FE |
M | 38 мм | 200FM |
EE | 2х18 мм | 180FEE |
MM | 2х38 мм | 630FMM |
Интернет-магазин bussfuse.
ru является официальным дистрибьютором продукции Bussmann на территории России. У нас вы можете найти качественные оригинальные предохранители BS88 для защиты любых электроустановок при превышении номинального тока в цепи по доступным ценам.
Integrated Publishing — ваш источник военных спецификаций и образовательных публикаций
Администрация — Навыки, процедуры, обязанности и т. д. военного персонала
Продвижение — Военный карьерный рост книги и т. д.
Аэрограф/метеорология
— Метеорология
основы, физика атмосферы, атмосферные явления и др.
Руководства по аэрографии и метеорологии военно-морского флота
Автомобилестроение/Механика — Руководства по техническому обслуживанию автомобилей, механика дизельных и бензиновых двигателей, руководства по автомобильным деталям, руководства по деталям дизельных двигателей, руководства по деталям бензиновых двигателей и т.
Автомобильные аксессуары | Перевозчик, персонал | Дизельные генераторы | Механика двигателя | Фильтры | Пожарные машины и оборудование | Топливные насосы и хранение | Газотурбинные генераторы | Генераторы | Обогреватели | HMMWV (Хаммер/Хаммер) | и т.д…
Авиация — Принципы полетов,
авиастроение, авиационная техника, авиационные силовые установки, справочники по авиационным частям, справочники по авиационным частям и т. д.
Руководства по авиации ВМФ |
Авиационные аксессуары |
Общее техническое обслуживание авиации |
Руководства по эксплуатации вертолетов AH-Apache |
Руководства по эксплуатации вертолетов серии CH |
Руководства по эксплуатации вертолетов Chinook |
и т.д…
Боевой —
Служебная винтовка, пистолет меткая стрельба, боевые маневры, органическое вспомогательное вооружение и т. д.Химико-биологические, маски и оборудование | Одежда и индивидуальное снаряжение | Боевая инженерная машина | и т.
д… Строительство — Техническое администрирование,
планирование, оценка, планирование, планирование проекта, бетон, кирпичная кладка, тяжелый
строительство и др.
Руководства по строительству военно-морского флота |
Совокупность |
Асфальт |
Битумный корпус распределителя |
Мосты |
Ведро, Раскладушка |
Бульдозеры |
Компрессоры |
Обработчик контейнеров |
дробилка |
Самосвалы |
Землеройные машины |
Экскаваторы | и т. д…
Дайвинг — Руководства по водолазным работам и спасению различного снаряжения.
Электроника — Руководства по обслуживанию электроники для базового ремонта и основ. Руководства по компонентам компьютеров, руководства по электронным компонентам, руководства по электрическим компонентам и т. д.
Кондиционер |
Усилители |
Антенны и мачты |
Аудио |
Батареи |
Компьютерное оборудование |
Электротехника (NEETS) (самая популярная) |
техник по электронике |
Электрооборудование |
Электронное общее испытательное оборудование |
Электронные счетчики |
и т.
д…
Машиностроение — Основы и методы черчения, составление проекций и эскизов, деревянное и легкокаркасное строительство и т. д.
Военно-морское машиностроение |
Армейская программа исследований прибрежных бухт |
и т. д…
Еда и кулинария — Руководства по рецептам и оборудованию для приготовления пищи.
Логистика — Логистические данные для миллионов различных деталей.
Математика — Арифметика, элементарная алгебра, предварительное исчисление, введение в вероятность и т. д.
Медицинские книги — Анатомия, физиология, пациент
уход, оборудование для оказания первой помощи, фармация, токсикология и т. д.
Медицинские руководства военно-морского флота |
Агентство регистрации токсичных веществ и заболеваний
Военные спецификации — Государственные спецификации MIL и другие сопутствующие материалы
Музыка
— Мажор и минор
масштабные действия, диатонические и недиатонические мелодии, паттерны такта,
и т.
д.
Основы ядра — Теории ядерной энергии,
химия, физика и т.
Справочники Министерства энергетики США
Фотография и журналистика
— Теория света,
оптические принципы, светочувствительные материалы, фотофильтры, копирование
редактирование, написание публикаций и т. д.
Руководства по фотографии и журналистике военно-морского флота |
Руководство по армейской фотографии, печати и журналистике
Религия — Основные религии мира, функции поддержки богослужений, свадьбы в часовне и т. д.
Предохранители — Энциклопедия S-класса W220
На этой странице описаны блоки предохранителей, предохранители и реле автомобилей W220 с фейслифтингом (с 30 сентября 2002 г.).
Основное отличие автомобилей до фейслифтинга заключается в том, что вместо четырех блоков предохранителей (два в моторном отсеке, один под задним сиденьем и один сбоку на приборной панели) в автомобилях до фейслифтинга их три, без предохранителя.
коробка сбоку приборной панели.
Таблицы предохранителей для всех компактных автомобилей 9Форма 0003 для печати и форма для поиска доступны для загрузки в разделе « Таблицы предохранителей» ниже.
Распечатанную версию таблиц рекомендуется хранить в пластиковом футляре вместе с запасными предохранителями в нише запасного колеса.
Содержимое
- 1 Номиналы предохранителей и цветовые коды
- 2 Левый блок предохранителей (F1)
- 3 Правый блок предохранителей (F1/1)
- 4 Задний модуль предохранителей и реле (K40/5)
- 5 Блок предохранителей в салоне (F3)
- 6 Таблицы предохранителей
- 7 Электронные предохранители
- 8 предварительных предохранителей
- 8,1 Х4/10
- 8,2 Х4/22
- 9 выпусков
- 9.1 Коррозия
Номиналы предохранителей и цветовые коды
| Ампер | Цвет |
|---|---|
| 5 | Бежевый |
| 7,5 | Коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
| 40 | Янтарный |
| 50 | Красный |
| 60 | Синий |
Левый блок предохранителей (F1)
Расположен в моторном отсеке слева.
| № | Рейтинг | Функция | Комментарий |
|---|---|---|---|
| ф1 | 40А | Обогрев ниши стеклоочистителя | |
| ф2 | 50А | ЭСП | |
| ф3 | 15А | Регулируемая рулевая колонка | |
| ф4 | 15А | Регулируемая рулевая колонка | |
| ф5 | 40А | Стеклоочистители | |
| ф6 | |||
| ф7 | |||
| f8 | |||
| ф9 | 20А | подвеска ABC; Пневматическая подвеска | Постоянная подача питания на модуль управления Airmatic. |
| ф10 | 15А | Стеклоомыватель | |
| ф11 | 5А | Электронный сбор платы за проезд | |
| ф12 | |||
| ф13 | 40А | Регулируемое зеркало, левое; Наружное зеркало заднего вида с автоматическим затемнением; Регулировка сиденья водителя; Обогрев сиденья водителя; Входные фонари; Индикаторы наружных зеркал, левый/правый; Складывающееся наружное зеркало; Зеркало с подогревом; Регулятор внутреннего зеркала заднего вида; Силовая блокировка; Электростеклоподъемник сиденья водителя; Электростеклоподъемник пассажирского сиденья; Стеклоподъемник задний левый; Стеклоподъемник задний правый; Дистанционное закрывание и блокировка крышки багажника; Дистанционное открывание крышки багажника | Постоянно подает питание на модуль управления дверью в передней левой двери. |
| ф14 | |||
| ф15 | |||
| ф16 | 7,5 А | Выключатель стоп сигнала | Если этот предохранитель перегорел, рычаг переключения передач не выйдет из положения парковки. |
| ф17 | 7,5 А | Система блокировки ремня безопасности | |
| ф18 | 5А | Телефонные системы/аварийный вызов | |
| ф19 | 5А | Преднатяжитель ремня безопасности | |
| ф20 | |||
| ф21 | |||
| ф22 | 7,5 А (15 А Япония) | Навигационная система | Постоянно активирует COMAND-APS. |
| ф23 | 7,5 А | CD-чейнджер; ТВ/задний ТВ | |
| ф24 | 20А | Автомобильная аудиосистема | Постоянная работа аудиошлюза MOST. |
| ф25 | 25А | Звуковая система | |
| ф26 | |||
| ф27 |
| № | Описание | Комментарий |
|---|---|---|
| А | Обогрев стеклоочистителя, конечное положение | А0025421319 |
| Б | Стойка для привязки 15 | А0025421319 |
| С | Стойка для привязки 15R | А0025421319 |
| Д | Обшивка рулевой колонки горизонтальная 1 | А0025421419 |
| Е | Обшивка рулевой колонки горизонтальная 2 | А0025421419 |
| Ф | Циркуляционный насос | А0025421319 |
| Г | Скорость стеклоочистителя 1/2 | А0025421419 |
| Н | Стеклоочиститель ВКЛ/ВЫКЛ | А0025421419 |
| Я | Вертикальный кожух рулевой колонки 1 | А0025421419 |
| Дж | Вертикальный кожух рулевой колонки 2 | А0025421419 |
Правый блок предохранителей (F1/1)
Расположен в моторном отсеке справа.
| № | Рейтинг | Функция | Комментарий |
|---|---|---|---|
| ф28 | 15А | Рога для фанфар | |
| ф29 | 20А | Бензиновый двигатель: Аварийная остановка двигателя; Бензиновый двигатель: Блок управления двигателем | |
| ф30 | 20А | Бензиновый двигатель: Вентилятор двигателя; Бензиновый двигатель: Аварийная остановка двигателя; Бензиновый двигатель: Блок управления двигателем | |
| ф31 | 40А | ||
| ф32 | 40А | Пневматическая подвеска; Компрессор пневматической подвески | Питание компрессора Airmatic через реле «О». |
| ф33 | 40А | Автоматический контроль температуры; Двигатель вентилятора переменного тока | |
| ф34 | 10А | ЭСП | |
| ф35 | 15А | Обогрев рулевого колеса | |
| ф36 | 7,5А | Дистроник | |
| ф37 | 15А | Управление коробкой передач | |
| ф38 | 5А | Внутренний неблокирующий выключатель багажника | |
| ф39 | 40А | Регулируемое зеркало, правое; Наружное зеркало заднего вида с автоматическим затемнением; Входные фонари; Индикаторы наружных зеркал, левый/правый; Складывающееся наружное зеркало; Обогрев сиденья переднего пассажира; Зеркало с подогревом; Регулировка сиденья пассажира; Силовой замок; Электростеклоподъемник пассажирского сиденья | Блок управления электроприводом двери в передней правой двери. |
| ф40 | 10А | Регулировка угла наклона головного света | |
| ф41 | 20А | Дополнительный нагрев; Усилитель отопителя | |
| ф42 | 20А | ||
| ф43 | 25А | Дизельный двигатель: Аварийная остановка двигателя; Дизельный двигатель: Блок управления двигателем | |
| ф44 | 10А | Дизельный двигатель: Вентилятор двигателя; Дизельный двигатель: Аварийная остановка двигателя; Дизельный двигатель: Блок управления двигателем | |
| ф45 | |||
| ф46 | 5А | подвеска ABC; Пневматическая подвеска | Клемма 87 к блоку управления Airmatic. |
| ф47 | 10А | Автоматический контроль температуры | |
| ф48 | |||
| ф49 | 15А | Катушки зажигания |
| № | Описание | Комментарий |
|---|---|---|
| К | Мотроник / Шасси | А0025421319 |
| Л | Стартер | Активирует стартер. А0025422319 |
| М | Система управления дизелем | |
| Н | Насос вторичного воздуха | А0025421319 |
| О | Пневматическая подвеска | Активирует компрессор Airmatic. А0025421319 |
| П | Звуковой сигнал | А0025421119 |
Предохранители только для 12 цилиндров AMG
| № | Рейтинг | Функция | Комментарий |
|---|---|---|---|
| ф87 | 20А | AMG (12 цилиндров) Вентилятор двигателя; AMG (12 цилиндров) Аварийный останов двигателя; AMG (12 цилиндров) Блок управления двигателем | |
| ф88 | 20А | AMG (12 цилиндров) Двигатель Аварийная остановка; AMG (12 цилиндр) Блок управления двигателем | |
| ф89 | |||
| ф90 | 10А | ||
| ф91 | 10А | AMG (12 цилиндр) Топливный насос |
| № | Описание | Комментарий |
|---|---|---|
| В | Мотроник | |
| Ш | Насос охлаждающей жидкости наддувочного воздуха | |
| Х | Топливный насос AMG |
Задний модуль предохранителей и реле (K40/5)
Расположен в салоне под правым задним сиденьем.
| № | Рейтинг | Функция | Комментарий |
|---|---|---|---|
| ф50 | 10А | Шторка заднего стекла | |
| ф51 | 5А | Противоугонная система | |
| ф52 | 30А | Топливный насос | |
| ф53 | 50А | Обогреватель заднего стекла | |
| ф54 | 10А | Тягово-сцепное устройство | |
| ф55 | 25А | Тягово-сцепное устройство; Электропитание прицепа | |
| ф56 | 30А | Тягово-сцепное устройство | |
| ф57 | 25А | Дистанционное закрывание и блокировка крышки багажника | |
| ф58 | 7,5 А | Бесключевой доступ | |
| ф59 | 30А | Такси | |
| ф60 | 7,5 А | Антенный усилитель; Электронный взимание платы за проезд | Постоянно включает навигационный блок в багажнике. |
| ф61 | 7,5 А | Телефонные системы/аварийный вызов; Система голосового управления/Лингватроника | Постоянно включает ТВ-тюнер в багажнике. |
| ф62 | 20А | Центральный замок; Силовой замок; Расцепитель задней головки; Регулировка подголовника заднего сиденья; Дистанционное закрывание и блокировка крышки багажника; Дистанционное открывание крышки багажника; Неблокирующий выключатель салона багажника | |
| ф63 | 30А | Интерактивное сиденье | |
| ф64 | 25А | Регулировка сиденья водителя; Обогрев сиденья водителя; Вентиляция сиденья водителя; Система комфортной посадки ремня безопасности | |
| ф65 | |||
| ф66 | 25А | Обогрев сиденья переднего пассажира; Вентиляция сиденья переднего пассажира; Регулировка сиденья пассажира; Система комфортной посадки ремня безопасности | |
| ф67 | 25А | Регулировка заднего сиденья; Обогрев заднего сиденья; Вентиляция заднего сиденья | |
| ф68 | 15А | Задний кондиционер | |
| ф69 | 15А | Задний кондиционер | |
| ф70 | 10А | Система контроля давления в шинах (шинах) | |
| ф71 | 40А | Преднатяжитель ремня безопасности | |
| ф72 | 40А | Прикуриватель задний левый; Входные фонари; Силовой замок; Стеклоподъемник задний левый; Регулировка подголовника заднего сиденья; Регулировка заднего сиденья; Обогрев заднего сиденья | Постоянно подает питание на модуль управления задней левой дверью. |
| ф73 | 40А | Преднатяжитель ремня безопасности | |
| ф74 | 40А | Прикуриватель задний правый; Входные фонари; Силовой замок; Стеклоподъемник задний правый; Регулировка подголовника заднего сиденья; Регулировка заднего сиденья; Обогрев заднего сиденья | Постоянно подает питание на модуль управления задней правой дверью. |
| ф75 | 10А | Парктроник | |
| ф76 | 15А | Холодильник | |
| ф77 | 40А | Внутреннее зеркало с автоматическим затемнением; Светильник купольный; Механизм открывания гаражных ворот; Регулятор внутреннего зеркала заднего вида; Датчик движения салона; Зеркало для макияжа; Датчик дождя/света фар; Лампы для чтения; Подъемно-сдвижной люк |
| № | Описание | Комментарий |
|---|---|---|
| В | Задняя шторка | |
| Р | Защита от буксировки EDW | |
| С | Стойка для привязки 15 | |
| Т | Топливный насос | |
| У | Обогреватель заднего стекла |
Блок предохранителей в салоне (F3)
Блок предохранителей расположен в приборной панели кабины со стороны пассажира (справа на автомобилях с левым рулем и слева на автомобилях с правым рулем).
На этих изображениях показано расположение блока предохранителей в автомобилях с левосторонним управлением.
На следующем рисунке показаны обозначения блоков предохранителей в автомобилях с правосторонним управлением.
| № | Рейтинг | Функция | Комментарий |
|---|---|---|---|
| ф78 | 7,5 А | Регулируемая рулевая колонка; Противоугонная сигнализация; Круиз-контроль; Блок управления двигателем; Замок зажигания; Обогрев руля; Модуль рулевой колонки; Стеклоочистители | |
| ф79 | 5А | Комбинация приборов | |
| ф80 | 10А | Регулируемое зеркало, левое; Регулируемое зеркало правое; Противоугонная сигнализация; Дополнительный нагрев; Дистроник; ЭСП; Система предупреждения об опасности; Усилитель отопителя; Парктроник; Разблокировка задней головки; Регулировка подголовника заднего сиденья; Шторка заднего стекла | |
| ф81 | 10А | Диагностический разъем | |
| ф82 | 10А | Автоматический контроль температуры; Обогреватель заднего стекла | |
| ф83 | 10А | Центральный блок управления | |
| ф84 | 5А | Диагностический разъем; Комбинация приборов | |
| ф85 | 5А | Комбинация приборов | |
| ф86 | 15А | Передний прикуриватель |
Таблицы предохранителей
Оригинальные таблицы предохранителей и брошюры по предохранителям в компактной печатной форме доступны ниже.
Таблица предохранителей вместе с инструментом для удаления предохранителей и запасными предохранителями хранится в ящике для инструментов в нише запасного колеса.
| Запасные предохранители в ящике для инструментов. |
W220 Обновление модели с возможностью поиска по алфавиту и цифрам , таблицы предохранителей в компактной форме для печати доступны здесь.
Файл: Расположение предохранителей W220 и потребляющие устройства Версия 02.pdf
Электронные предохранители
Следующие электронные потребители снабжены электронными предохранителями SAM (модуль сбора/срабатывания сигналов): Фара ближнего света, левая/правая; Противотуманная фара, передняя левая/правая; Передний габаритный свет левый/правый; система предупреждения об опасности; Фара дальнего света левая/правая; Задний противотуманный фонарь; Задний габаритный фонарь левый/правый; Освещение номерного знака; Фонарь заднего хода; Свет багажника; Индикаторы поворота.
Предохранители
Кроме того, есть несколько больших предохранителей на 100 ампер или около того, иногда называемых «предохранителями», которые подают питание непосредственно от аккумулятора по большим красным проводам на SAM и прикрепленные к ним блоки предохранителей. «Предварительные предохранители» на схемах предохранителей не показаны. Если они закорочены, предохранитель и блок, который его содержит, необходимо заменить.
Предохранители на 100 ампер отдельно не поставляются.
В W220 есть два блока предохранителей. X4/10 (под ковриками для ног пассажира) и X4/22 (багажник справа).
X4/10
Передний блок предохранителей X4/10 (клеммная колодка контуров 30 и 61 и блок предохранителей) расположен под ковриками пространства для ног пассажира.
В нем установлен конденсатор большой емкости, поэтому будьте осторожны с инструментами в этом районе. Конденсатор предназначен исключительно для сглаживания скачков напряжения в жизненно важной электронике.
| Переднее пространство для ног со снятыми ковриками. | Передний блок предохранителей. | Передний блок предохранителей (X4/10) открыт. |
| Передний блок предохранителей (X4/10). | Передний блок предохранителей (X4/10) открыт. |
Содержит 3 предохранителя:
- Х4/10ф1 — 150А
- Левый передний модуль предохранителей и реле
- Блок предохранителей и реле двигателя — подходит для S55 AMG, S65 AMG и двигателя 275
- Х4/10ф2 — 60А
- Электронный замок зажигания (EIS) Блок управления [EZS] — 60A
- Х4/10ф3 — 150А
- Правый передний блок предохранителей и модуль реле
- Генератор (В+)
- Электрический всасывающий вентилятор двигателя и переменного тока со встроенным управлением
Толстый красный провод идет к аккумулятору (без предохранителя).
Согласно электрической схеме провод В+ стартера подключается к аккумулятору через этот предварительный предохранитель (без предохранителя).
X4/22
Задний блок предохранителей X4/22 (клеммная колодка и блок предохранителей (цепь 30Z)) находится за обшивкой багажника с правой стороны.
Содержит 2 предохранителя:
- Х4/22ф1 — 60А
- X4/22f2 — 100A
| Задний блок предохранителей под облицовкой багажника. | Задний блок предохранителей (X4/22) открыт. |
Нажмите, чтобы загрузить содержание Расположение предварительных предохранителей и предохранителей. |
Проблемы
Коррозия
Распространенной проблемой предохранителей W220 является коррозия клемм плавких вставок и клемм блока предохранителей.
Коррозия создает слабое соединение и увеличивает сопротивление цепи.
Тогда любой ток, проходящий через цепь, создает тепло на сопротивлении. Даже небольшой ток в цепи будет генерировать мощность и, следовательно, тепло в соответствии с соотношением Мощность = Квадрат тока, умноженный на сопротивление.
Обратите внимание: удваивая ток, вы получаете в четыре раза больше мощности! Поэтому, когда вы получаете увеличение тока из-за сбоя ниже по потоку, тепло резко возрастает и, если его достаточно, начинает плавиться пластик, что приводит к катастрофическому отказу.
Многие владельцы w220 сталкивались с этой проблемой из-за предохранителя вентилятора ACC f33, расположенного в правом переднем модуле предохранителей и реле моторного отсека (K40/7). На следующих изображениях показаны полностью вышедшие из строя предохранители на 40 А и корродированные, а также расплавленный блок предохранителей и реле.
Решение, используемое некоторыми владельцами с полным отказом f33, состоит в том, чтобы подавать питание на вентилятор вне блока предохранителей еще до того, как проблема возникнет.
