Схема электродвигателя. Электродвигатели: принцип работы, виды и применение

Как устроен электродвигатель. Какие бывают типы электродвигателей. Где применяются электродвигатели в промышленности и быту. Каковы преимущества и недостатки разных видов электродвигателей.

Принцип работы электродвигателя

Электродвигатель — это устройство, преобразующее электрическую энергию в механическую. Его работа основана на взаимодействии магнитных полей статора и ротора. Как это происходит?

• При подаче электрического тока на обмотки статора создается магнитное поле
• Это поле взаимодействует с магнитным полем ротора
• Возникает вращающий момент, заставляющий ротор вращаться
• Вращение ротора передается на вал двигателя

Таким образом, электрическая энергия преобразуется в механическую энергию вращения вала. Этот принцип лежит в основе работы всех типов электродвигателей.

Основные компоненты электродвигателя

Конструкция электродвигателя включает следующие основные элементы:

• Статор — неподвижная часть с обмотками
• Ротор — вращающаяся часть на валу
• Магнитопровод — сердечник из магнитомягкого материала
• Коллектор — устройство для подачи тока на обмотки ротора
• Щетки — для передачи тока на коллектор
• Подшипники — опоры для вращения вала
• Корпус — для крепления и защиты компонентов

Какую роль играет каждый из этих элементов? Статор создает основное магнитное поле. Ротор взаимодействует с этим полем и вращается. Магнитопровод усиливает магнитное поле. Коллектор и щетки обеспечивают питание ротора. Подшипники позволяют ротору свободно вращаться. А корпус защищает двигатель от внешних воздействий.

Виды электродвигателей

Существует несколько основных типов электродвигателей:

Двигатели постоянного тока

• С независимым возбуждением
• С параллельным возбуждением
• С последовательным возбуждением
• Со смешанным возбуждением

Двигатели переменного тока

• Асинхронные (наиболее распространены)
• Синхронные
• Коллекторные (универсальные)

Специальные типы

• Шаговые двигатели
• Линейные двигатели
• Вентильные двигатели

Каждый тип имеет свои особенности конструкции и характеристики. Выбор зависит от конкретного применения.

Преимущества и недостатки разных видов электродвигателей

Сравним основные типы электродвигателей по их достоинствам и недостаткам:

Двигатели постоянного тока

Преимущества:

• Простое регулирование скорости
• Высокий пусковой момент
• Компактные размеры

Недостатки:

• Наличие коллекторно-щеточного узла
• Сложность конструкции
• Высокая стоимость

Асинхронные двигатели

Преимущества:

• Простота и надежность конструкции
• Низкая стоимость
• Высокий КПД

Недостатки:

• Сложность регулирования скорости
• Низкий коэффициент мощности

Синхронные двигатели

Преимущества:

• Постоянная скорость вращения
• Высокий КПД
• Возможность работы с высоким коэффициентом мощности

Недостатки:

• Сложность конструкции
• Необходимость в пусковом устройстве
• Высокая стоимость

Выбор типа двигателя зависит от конкретных требований к приводу и условий эксплуатации.

Применение электродвигателей в промышленности

Электродвигатели широко используются в различных отраслях промышленности:

• Станкостроение — привод станков и механизмов
• Металлургия — прокатные станы, конвейеры
• Горнодобывающая промышленность — подъемные механизмы, конвейеры
• Нефтегазовая отрасль — насосы, компрессоры
• Энергетика — насосы, вентиляторы
• Транспорт — электровозы, трамваи, троллейбусы
• Робототехника — сервоприводы роботов

Где еще применяются электродвигатели в промышленности? В системах вентиляции и кондиционирования, упаковочных линиях, подъемно-транспортном оборудовании и многих других механизмах.

Использование электродвигателей в бытовой технике

В быту мы постоянно сталкиваемся с электродвигателями, даже не задумываясь об этом. Они используются в следующих приборах:

• Холодильники — компрессор, вентилятор
• Стиральные машины — барабан, насос
• Пылесосы — турбина
• Кухонная техника — блендеры, миксеры, мясорубки
• Вентиляторы и кондиционеры
• Электроинструменты — дрели, шлифмашины
• Компьютерная техника — жесткие диски, кулеры

Какие еще бытовые приборы содержат электродвигатели? Практически любое устройство, в котором есть вращающиеся или движущиеся части, использует электродвигатель в качестве привода.

Энергоэффективность электродвигателей

Энергоэффективность — важный параметр современных электродвигателей. Как ее повысить?

• Использование высококачественных материалов
• Оптимизация конструкции
• Применение частотно-регулируемого привода
• Правильный выбор мощности двигателя
• Регулярное техническое обслуживание

Повышение энергоэффективности позволяет снизить потребление электроэнергии и эксплуатационные расходы. Это особенно важно для крупных промышленных предприятий, где электродвигатели потребляют значительную часть энергии.

Обслуживание и ремонт электродвигателей

Правильное обслуживание продлевает срок службы электродвигателя. Что включает в себя техническое обслуживание?

• Регулярная очистка от пыли и грязи
• Проверка состояния подшипников
• Контроль состояния изоляции обмоток
• Замена щеток в коллекторных двигателях
• Смазка подвижных частей

При возникновении неисправностей может потребоваться ремонт. Какие виды ремонта существуют? Текущий ремонт включает замену изношенных деталей. Капитальный ремонт предполагает полную разборку двигателя и восстановление его характеристик.

Принципиальная схема электрического двигателя

Любой электрический двигатель представляет собой устройство, превращающее электрическую энергию в механическую. Подобно генератору, принципиальная схема электрического двигателя включает в себя статор и ротор, что позволяет отнести его к разряду вращающихся электрических машин.

Содержание

Устройство двигателя

Применение короткозамкнутого трехфазного асинхронного двигателя сделало его наиболее популярным для большинства машин и механизмов. Обмотка его ротора состоит из системы, объединяющей алюминиевые или медные стержни, расположенные в пазах ротора параллельно между собой. Концы этих стержней соединяются друг с другом при помощи специальных короткозамкнутых колец. Кроме ротора и статора устройство электродвигателя включает в себя вал и корпус.

Регулирование скорости вращения производится ступенчатым способом, при помощи статорной обмотки, где количество полюсов может переключаться. Этот принцип используется в асинхронных двигателях с различным количеством скоростей. Плавное регулирование скорости осуществляется с помощью регулируемого преобразователя частоты, подающего питание к электродвигателю.

Основными положительными характеристиками короткозамкнутых асинхронных электродвигателей являются их высокая надежность, незначительная масса, компактность, более высокий срок службы, чем у двигателей внутреннего сгорания аналогичной мощности. Изготовление таких электродвигателей производится в очень широком диапазоне мощностей, где номинал устройства может составлять всего лишь несколько ватт, а может иметь мощность и в десятки мегаватт. Электродвигатели малой мощности, чаще всего, выпускаются однофазными.

Особенности электрических двигателей

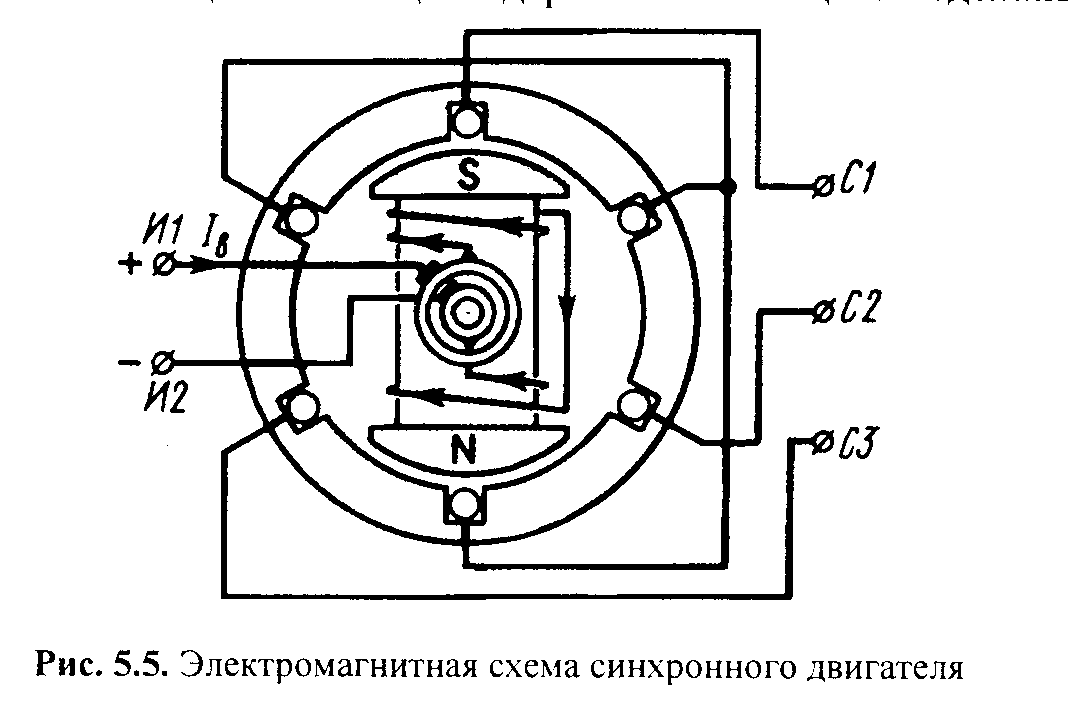

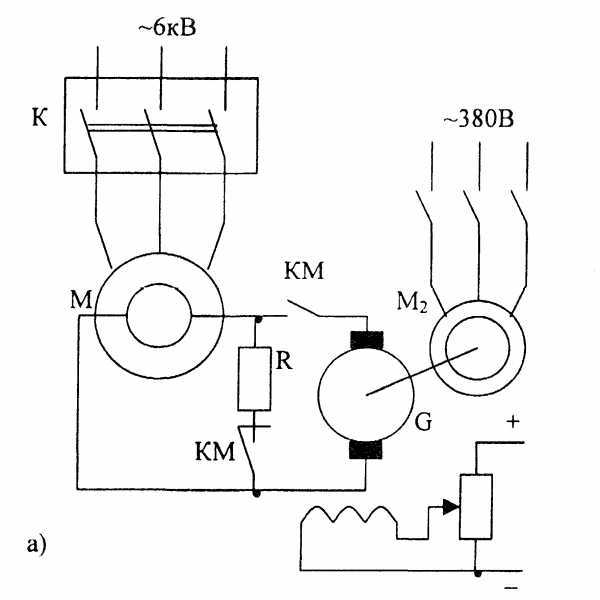

Устройство синхронных электродвигателей очень напоминает синхронный генератор. Таким образом, принципиальная схема электрического двигателя данной модификации, отличается от асинхронных моделей. При одинаковой частоте электрического тока в сети, скорость их вращения остается постоянной, вне зависимости от нагрузки. В отличие от асинхронных, у этих моделей не происходит потребления из сети реактивной энергии. Эта энергия отдается в сеть, таким образом, перекрывая реактивную энергию, потребляемую другими источниками.

Применение синхронных электродвигателей не допускает частых пусков, поэтому, как правило, их используют в условиях относительно неизменной нагрузки, при необходимости обеспечения постоянной скорости вращения.

Следует отдельно отметить двигатели постоянного тока, используемые в условиях необходимости плавного регулирования скоростей. Эти действия производятся с помощью изменяемого тока в якоре или с применением устройств на полупроводниках. Однако, такие двигатели стали применяться все реже из-за их больших размеров, высокой стоимости и значительных потерь в процессе эксплуатации.

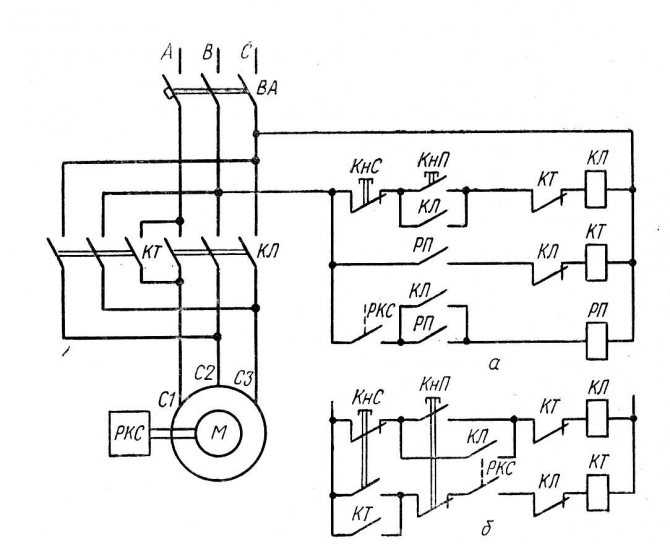

Схема подключения двигателя по реверсивной схеме

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Подключение электродвигателя: схемы, проверка, видео

Как сделать схему для управления двигателем

Реверсивная схема подключения электродвигателя

Двигатель постоянного тока: схемы включения

Электродвигатели, работающие на постоянном токе, используются не так часто, как двигатели переменного тока. Ниже приведем их достоинства и недостатки.

Достоинства	Недостатки
частота вращения легко регулируется	высокая стоимость
мягкий пуск и плавный разгон	сложность конструкции
получение частоты вращения выше 3000 об/мин	сложность в эксплуатации

В быту двигатели постоянного тока нашли применение в детских игрушках, так как источниками для их питания служат батарейки. Используются они на транспорте: в метрополитене, трамваях и троллейбусах, автомобилях. На промышленных предприятиях электродвигатели постоянного тока применяются в приводах агрегатов, для бесперебойного электроснабжения которых используются аккумуляторные батареи.

Содержание

1. Конструкция и обслуживание двигателя постоянного тока
2. Схемы включения двигателя постоянного тока
3. Независимое возбуждение
4. Параллельное возбуждение
5. Последовательное возбуждение
6. Смешанное возбуждение

Конструкция и обслуживание двигателя постоянного тока

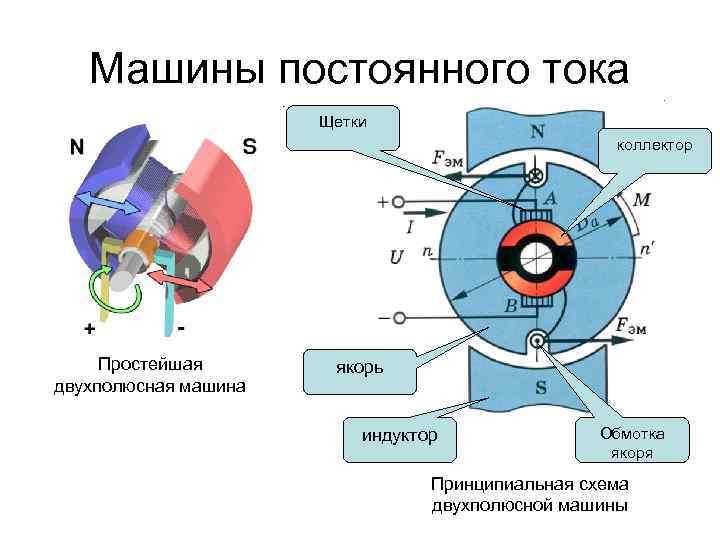

Основной обмоткой двигателя постоянного тока является якорь, подключающийся к источнику питания через щеточный аппарат. Якорь вращается в магнитном поле, создаваемом полюсами статора (обмотками возбуждения). Торцевые части статора закрыты щитами с подшипниками, в которых вращается вал якоря двигателя. С одной стороны на этом же валу установлен вентилятор охлаждения, прогоняющий поток воздуха через внутренние полости двигателя при его работе.

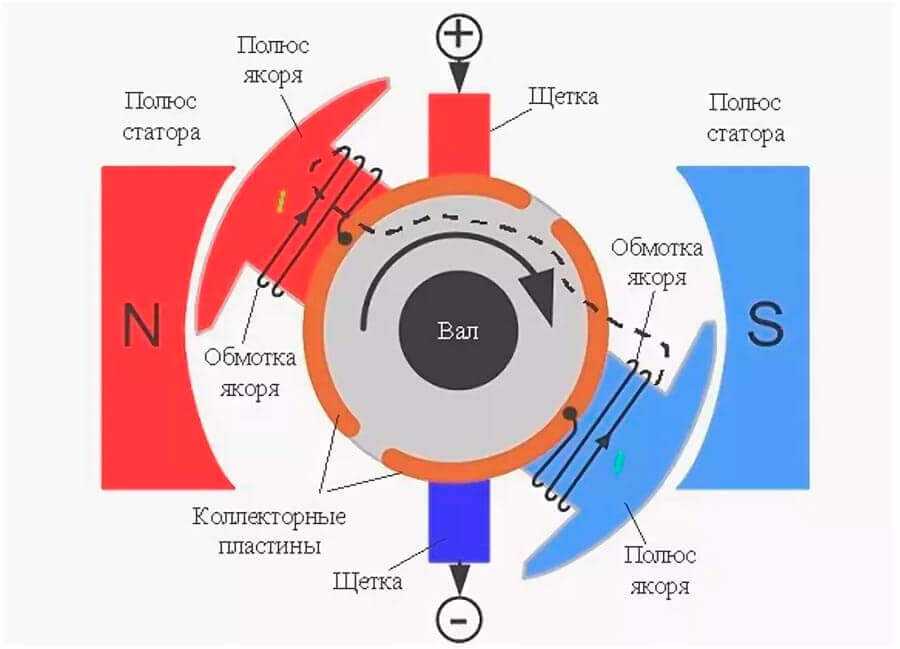

Схема двигателя постоянного тока

Щеточный аппарат – уязвимый элемент в конструкции двигателя. Щетки притираются к коллектору, чтобы как можно точнее повторять его форму, прижимаются к нему с постоянным усилием. В процессе работы щетки истираются, токопроводящая пыль от них оседает на неподвижных частях, ее периодически нужно удалять. Сами щетки нужно иногда перемещать в пазах, иначе они застревают в них под действием той же пыли и «зависают» над коллектором. Характеристики двигателя зависит еще и от положения щеток в пространстве в плоскости вращения якоря.

Со временем щетки изнашиваются и заменяются. Коллектор в местах контакта со щетками тоже истирается. Периодически якорь демонтируют и протачивают коллектор на токарном станке. После протачивания изоляция между ламелями коллектора срезается на некоторую глубину, так как она прочнее материала коллектора и при дальнейшей выработке будет разрушать щетки.

Схемы включения двигателя постоянного тока

Наличие обмоток возбуждения – отличительная особенность машин постоянного тока. От способов их подключения к сети зависят электрические и механические свойства электродвигателя.

Независимое возбуждение

Обмотка возбуждения подключается к независимому источнику. Характеристики двигателя получаются такие же, как у двигателя с постоянными магнитами. Скорость вращения регулируется сопротивлением в цепи якоря. Регулируют ее и реостатом (регулировочным сопротивлением) в цепи обмотки возбуждения, но при чрезмерном уменьшении его величины или при обрыве ток якоря возрастает до опасных значений. Двигатели с независимым возбуждением нельзя запускать на холостом ходу или с малой нагрузкой на валу. Скорость вращения резко увеличится, и двигатель будет поврежден.

Схема независимого возбуждения

Остальные схемы называют схемами с самовозбуждением.

Параллельное возбуждение

Обмотки ротора и возбуждения подключаются параллельно к одному источнику питания. При таком включении ток через обмотку возбуждения в несколько раз меньше, чем через ротор. Характеристики электродвигателей получаются жесткими, позволяющие использовать их для привода станков, вентиляторов.

Регулировка скорости вращения обеспечивается включением реостатов в цепь ротора или последовательно с обмоткой возбуждения.

Схема параллельного возбуждения

Последовательное возбуждение

Обмотка возбуждения включается последовательно с якорной, по ним течет один и тот же ток. Скорость такого двигателя зависит от его нагрузки, его нельзя включать на холостом ходу. Но он обладает хорошими пусковыми характеристиками, поэтому схема с последовательным возбуждением применяется на электрифицированном транспорте.

Схема последовательного возбуждения

Смешанное возбуждение

При этой схеме используются две обмотки возбуждения, расположенные попарно на каждом из полюсов электродвигателя. Их можно подключить так, чтобы потоки их либо складывались, либо вычитались. В результате двигатель может иметь характеристики как у схемы последовательного или параллельного возбуждения.

Схема смешанного возбуждения

Для изменения направления вращения изменяют полярность одной из обмоток возбуждения. Для управления пуском электродвигателя и скоростью его вращения применяют ступенчатое переключение сопротивлений.
