Предохранитель стартера ваз 2112 16 клапанов – Прокачай АВТО

На чтение 12 мин Просмотров 22 Опубликовано

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

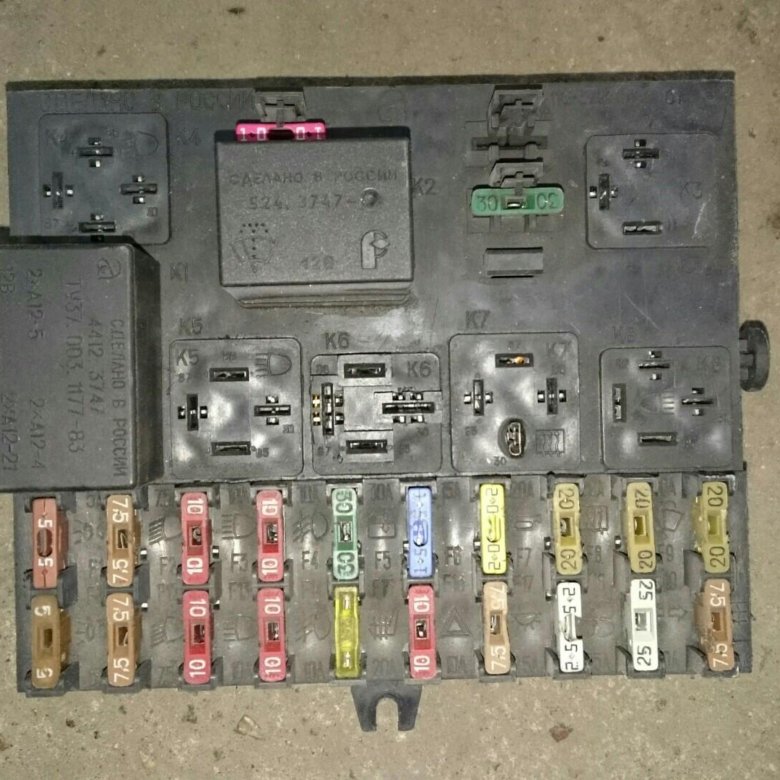

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

  1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
  2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
  3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
  4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

  • замыкание минусовой клеммы;
  • засорение контактов
  • неисправность якоря на втягивающем реле;
  • перегорание обмотки;
  • обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

  1. Отключить аккумулятор, тем самым обесточив транспортное средство.
  2. Снять брызговик либо другую защиту
  3. Отыскать в нижней части стартера гайку и открутить ее
  4. Отцепить клемму, которая находится на втягивающем реле
  5. Отвернуть верхнюю гайку, которая удерживает стартер
  6. Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

  1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
  2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

На любом автомобиле, тем более современном, все цепи питания бортового напряжения защищены плавкими предохранителями. Это даёт возможность уберечь элементы системы от выхода из строя при превышении потребляемого тока. Защитные приборы и электромагнитные реле располагаются в компактном блоке.

Блок предохранителей на ВАЗ 2112 с инжектором на 16 клапанов расположен в салоне машины, слева от рулевой колонки. Чтобы проверить состояние плавких приборов достаточно нажать на защёлку, и отпустить блок вниз.

В монтажном блоке установлены 20 предохранителей, которые рассчитаны на ток от 7,5 до 30 ампер. Для облегчения определения их максимального тока они имеют соответствующую окраску:

В таблице указаны номер защитного прибора, значение номинального тока, защищаемые цепи:

Блок предохранителей ВАЗ 2112 имеет также несколько электромагнитных реле. Может возникнуть вопрос о том, для чего они нужны. Основная их цель установки, разгрузить от большого потребляемого тока контакты переключателей машины. Они предназначены для включения следующих потребителей:

  1. К1 – контролирует исправность ламп;
  2. К2 – включает очиститель лобового стекла;
  3. К3 – включает аварийную сигнализацию и указатели поворотов;
  4. К4 – подключает ближний свет в фарах;
  5. К5 – подключение дальнего света фар;
  6. К6 – реле дополнительное;
  7. К7 – подключение обогревателя заднего стекла;
  8. К8 – подключает задние противотуманные фонари.

Конструкторы специально сформировали блок предохранителей 2112, разместили их таким образом, чтобы максимально облегчить водителю поиск и замену неисправного прибора. Те, которые имеют порядковый номер от 1 до 3, отвечают за потребители по левому борту машины, а с номерами от 11 до 13, контролируют правый борт. Следует также заметить, что защиту предохранителями не имеет цепь зарядки аккумуляторной батареи и генератора, кроме его возбуждения, система зажигания и пуска двигателя.

Несколько слов о дополнительном блоке

Кроме основного блока, имеется несколько защитных приборов и реле в дополнительном блоке. Конструкторы расположили его в салоне автомобиля с правой стороны. Чтобы к нему добраться нужно вывинтить два шурупа на боковой облицовке панели приборов.

В этом устройстве установлены три предохранителя, а также три электромагнитных реле:

  • №1 защищает контроллер системы зажигания;
  • №2 относится к датчикам, которые контролирует расход воздуха, кислород, скорость;
  • №3 предназначен для защиты элементов топливной системы, насоса, форсунок, реле;
  • №4 для включения вентилятора;
  • №5 подключение бензонасоса;
  • №6 относится к системе зажигания.

Приборы синего цвета, это значит, что они рассчитаны на ток 15 ампер.

Перед установкой нового прибора, следует тщательно проверить защищаемые цепи на наличие короткого замыкания. Если этого не сделать, последует перегорание установленного прибора. Если попробовать вместо него поставить проволочную перемычку, может возникнуть возгорание электрических проводов или выход из строя радиоэлектронного оборудования.

Что ещё следует знать

Основной и дополнительный блок предохранителей ВАЗ 21124 защищают не все электрические цепи автомобиля. Если внимательно рассмотреть пространство за открытым основным монтажным блоком, можно увидеть отдельно расположенный предохранитель для исключения проблем в противотуманных фонарях. Там же за монтажным блоком в отдельной коробке из пластика, установлен предохранитель, защищающий центральный замок.

Но и это ещё не всё. В зависимости от комплектации, кроме того, что уже имеется блок предохранителей на ВАЗ 21124 с 16 клапанами, могут быть защитные приборы, установленные в оборудовании, например, в автомагнитоле или системе сигнализации. Всё это следует учитывать при поиске проблем в системе электрооборудования автомобиля. Рекомендуем также посмотреть видео на эту тему:

Блок предохранителей Ваз 2110 — инжектор, 8 клапанов — Лада мастер

Безопасность в автомобиле — прежде всего. Это касается не только безопасности движения, но и безопасности эксплуатации. Электрооборудование ВАЗ 2110 — не самое заковыристое в мире, но даже самый простой автомобиль требует средств защиты электрических цепей от короткого замыкания. Сегодня мы разберемся в предохранителях десятки с разными двигателями и коснемся особенностей электрической схемы.

Содержание:

  1. Принцип работы предохранителей
  2. За что отвечают предохранители
  3. Особенности 8 и 16-клапанных двигателей ВАЗ 2110
  4. Цепи, не защищенные предохранителями
  5. Как менять предохранители

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

За что отвечают предохранители

Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.

Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:

  • цепь системы зажигания;
  • цепь системы питания;
  • звуковой сигнал;
  • габаритные огни, дальний и ближний свет фар;
  • стоп-сигнал.

Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель.

Особенности 8 и 16-клапанных двигателей ВАЗ 2110

Предохранители скомпонованы в блок предохранителей ВАЗ 2110 Инжектор 8 клапанов и инжектор 16 клапанов — фактически идентичные схемы. Блок предохранителей ВАЗ 2110 инжектор 16 клапанов, отличия которого заключаются только в применении иного управляющего модуля (Январь или Bosch), ничем не отличается с виду и цепи, по которым распределены предохранители, идентичны. Отличия только в схеме управления двигателем.

Вместе с предохранителями конструкторам удалось скомпоновать, правда, в нескольких блоках, управляющие реле блока предохранителей для основных потребителей электричества на борту.

Чтобы долго не расписывать предназначение каждого из предохранителей отдельно и нумерацию штекеров, мы представили красноречивую таблицу, в которой обозначены абсолютно все предохранители электрической схемы ВАЗ 2110.

Цепи, не защищенные предохранителями

Однако без защиты остаются некоторые цепи, которые считаются наиболее нагруженными:

  • цепь, проводящая ток от зарядного реле до АКБ;
  • силовой провод пусковой;
  • локальные цепи в самих электроприборах.

Все остальные цепи защищены предохранителями определенного номинала, которому необходимо строго следовать при замене. Предохранители не являются взаимозаменяемыми — для наглядности они имеют разные цвета и каждому из цветов соответствует свой ампераж.

Как менять предохранители

Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.

Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.

Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!

Ваз 2110 почему нет искры. Неисправности ВАЗ-2110: нет искры. Инжектор 8 клапанов: возможные причины появления проблемы

ОСНОВНЫЕ ПРИЧИНЫ, ПО КОТОРЫМ НЕ ПОЯВЛЯЕТСЯ ИСКРА В СИСТЕМЕ ЗАЖИГАНИЯ

В автомобиле Ваз 2110 ошибки инжектора появляются довольно часто. Увидеть их можно на бортовом компьютере, а вот для их расшифровки необходимы специальные таблицы. Ведь ЭБУ выдает ошибки в виде кодов, которые состоят из буквы P и четырех цифр. Прежде чем приступить к решению появившейся проблемы, следует узнать, что за неполадки есть в машине Ваз.

Этап первый

Обычно симптомы проблемы следующие: стартер исправно крутится в своем стандартном режиме, а двигатель никак не хочет заводиться. Одна из самых вероятных причин – бензонасос, который не запускается. Кстати, на инжекторных «десятках» он погружной и размещается прямо в баке.


Смотреть галерею

Проверить элемент можно по наличию звука работы. Включаете зажигание – должен быть гул в районе задних сидений. Иногда он отсутствует. В данном случае следует проверить предохранители. ВАЗ-2110 – это инжекторное авто, и блок с предохранителями здесь расположен на боковой стороне центральной консоли со стороны переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на работоспособность и при необходимости их заменить. Если же элементы полностью исправны, то нужно проверить, будет ли включаться реле, причем как основное, так и топливного насоса. Момент включения можно почувствовать пальцем. Также будет слышен характерный щелчок.

Если бензонасос работоспособен, при помощи манометра проверяют наличие в нем топлива. Если манометр отсутствует, тогда нажимают на золотник в конце топливной рампы. Этот элемент может находиться в защитном колпачке. Давление будет вполне ощутимо, хотя мощность его определить не получится. Работающей насос и отсутствующее давление может говорить о непроходимости топливной магистрали. Это может быть спровоцировано забитым топливным фильтром.

Ошибки инжектора ВАЗ

Ошибки могут относиться к любым деталям автомобиля:

  1. Датчики. Чаще всего страдают температурные датчики, которые могут чересчур перегреться;
  2. Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего они не могут вовремя загораться. Отсюда появляется еще одна проблема – пропала искра, поэтому двигатель не заводится;
  3. Двигатель. Самая частая ошибка – перегрев. Чаще всего из-за повышенной маслянистости свечи также перегреваются, поэтому искра не появляется. Как результат – двигатель не издает признаков жизни;
  4. Клапаны. Они также могут быть чересчур грязными, что и приведет к их закрытию, поэтому они не будут пропускать топливно-воздушную смесь;
  5. Вентиляторы. Если они работают неправильно, то машина перегревается.

Неисправности ВАЗ-2110: нет искры. Инжектор 8 клапанов: возможные причины появления проблемы

Все возможные поломки автомобилей ВАЗ-2110 условно делятся на три вида. Это проблемы в системе подачи топлива, различные сбои в электронике и электрике, а также более глобальные неприятности (ДВС, коробка). Если в машине есть проблемы в системе зажигания, то сразу ставят диагноз – пропала искра. Давайте рассмотрим, почему на ВАЗ-2110 нет искры (инжектор, 8 клапанов). Итак, какие бывают причины такой неисправности?

Возможные причины отсутствия

Большинство современных автомобилей оснащено множеством датчиков. Они облегчают жизнь автовладельца и усложняют ремонт. В электронике, отвечающей за работу инжекторного двигателя, есть несколько датчиков, ответственных за процесс искрообразования. Но причины того, что нет искры (ВАЗ-2110, инжектор, 8 клапанов), могут быть и в других узлах. Существуют несколько видов возможных поломок. К первому можно отнести различные неполадки в топливной системе автомобиля. Сюда входят неисправности, при которых горючее не может попадать в цилиндры или же подача осуществляется со сбоями.

Если нет искры (ВАЗ-2110, инжектор, 8 клапанов), то это может быть связано с топливной системой. Часто выходит из строя реле насоса или сам погружной элемент. Проверка выполняется «на слух».

Дальше идут проблемы, связанные с электрической частью. Это одни из самых распространенных неисправностей. При таких поломках к свече не приходит электрический разряд. Естественно, смесь не будет поджигаться. Среди глобальных проблем – полный выход двигателя из строя, обрыв ремня ГРМ. На этих неисправностях подробно останавливаться не стоит.

Способы диагностики

Почему пропала искра (ВАЗ-2110, инжектор, 8 клапанов)? Проблему следует выяснять максимально вдумчиво и в несколько этапов. И чтобы поиск причины был успешным, понадобится мультиметр, а также разрядник.

Этап первый

Обычно симптомы проблемы следующие: стартер исправно крутится в своем стандартном режиме, а двигатель никак не хочет заводиться. Одна из самых вероятных причин – бензонасос, который не запускается. Кстати, на инжекторных «десятках» он погружной и размещается прямо в баке.

Проверить элемент можно по наличию звука работы. Включаете зажигание – должен быть гул в районе задних сидений. Иногда он отсутствует. В данном случае следует проверить предохранители. ВАЗ-2110 – это инжекторное авто, и блок с предохранителями здесь расположен на боковой стороне центральной консоли со стороны переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на работоспособность и при необходимости их заменить. Если же элементы полностью исправны, то нужно проверить, будет ли включаться реле, причем как основное, так и топливного насоса. Момент включения можно почувствовать пальцем. Также будет слышен характерный щелчок.

Если бензонасос работоспособен, при помощи манометра проверяют наличие в нем топлива. Если манометр отсутствует, тогда нажимают на золотник в конце топливной рампы. Этот элемент может находиться в защитном колпачке. Давление будет вполне ощутимо, хотя мощность его определить не получится. Работающей насос и отсутствующее давление может говорить о непроходимости топливной магистрали. Это может быть спровоцировано забитым топливным фильтром.

Этап второй

Если на ВАЗ-2110 нет искры (инжектор, 8 клапанов), то часто причиной являются свечи зажигания. Естественно, их проверяют, если работает бензонасос. Лучше всего для тестирования использовать разрядник. Если ток будет распределяться на две свечи, то обязательно присутствует пробой «на массу».

Возможен вариант, когда произошел обрыв провода на катушку зажигания, или появились разрывы на ее обмотке. Если у автомобиля ВАЗ-2110 нет искры (инжектор, 8 клапанов) на двух проводах, то причины могут быть в неработающей катушке зажигания или контроллере. В двух случаях есть вероятность разрыва высоковольтных проводов. Этот вариант стоит проверить в первую очередь. Смотрят на уровень сопротивления. Нормальные показатели составляют до 200 кОм.

Модуль и катушка зажигания

Здесь можно проверить коды ошибок, которые находятся в памяти автомобиля. Если же в ЭБУ нет функции диагностики, следует установить заведомо исправный модуль.

Узнать, почему нет искры на ВАЗ-2110 (инжектор, 8 клапанов), можно по неисправному контроллеру. Также возможен разрыв проводов от контроллера на катушку зажигания. Если искра отсутствует на каждой из катушек, стоит удостовериться в наличии питания. Если электрического разряда нет по какой-то причине, тогда элемент подлежит замене. В системе работает модуль зажигания. Поэтому нелишней операцией будет проверка «минуса».

Возможные ошибки инжекторов ВАЗ

Коды могут сигнализировать о неисправностях любых деталей и узлов в автомобиле. Чаще всего это связано с датчиками. Особенно страдают датчики температуры – они перегреваются. Также автолюбители жалуются на форсунки. Проблемы появляются из-за обрывов в цепи. В результате они не могут вовремя срабатывать. Сюда же можно отнести популярную поломку на ВАЗ-2110 – нет искры. Инжектор 8 клапанов не может нормально завестись из-за этого.

Теперь об ошибках, связанных с двигателем. Самая частая из них – перегрев. Также перегреваются и свечи, поэтому пропадает искра. В результате мотор не подает никаких признаков жизни. Далее стоит рассмотреть клапаны. Эти детали могут быть слишком загрязнены, что в результате приведет к их полному закрытию. Они не пропускают необходимую смесь воздуха и топлива. И наконец, вентиляторы – если они не работают, тогда силовой агрегат будет постоянно перегреваться.

Другие неисправности

Если стартер не вращается, то искра исчезает между замком зажигания и данным элементом. Часто это бывает при разряженном или неисправном аккумуляторе. Нормальная АКБ при проверке показывает не меньше 11,8 В. Неисправная личинка зажигания проявится сразу в момент, когда водитель вставляет и проворачивает ключ. Если поворот ключа слишком легкий или же тяжелый, необходимо заменить замок. Реле стартера или системы зажигания тоже является одной из возможных причин отсутствия искры. Но проверить эти узлы самостоятельно не получится. В стартере может заклинивать «втягивающее» устройство. В этом случае искра пропадает по пути. Автолюбители с опытом ударяют по стартеру ключом или молотком, чтобы возвратить искру. Но это актуально только в полевых условиях.

Что делать, если пропала искра в автомобиле ВАЗ-2110? Проверить стартер в гараже с помощью аккумулятора. Если прижать корпус устройства к «минусу» аккумулятора, а провод «плюса» протянуть к «втягивающему», тогда прибор оживает. Часто искра может пропадать там, где к стартеру подается питание. Эту цепь лучше всего проверять мультиметром. Одному здесь не справиться – помощник будет работать ключом в момент выполнения замеров.

Заключение

Когда на ВАЗ-2110 (инжектор) пропала искра, в чем причина, сразу сложно определить. Возможно, проблема кроется в банально окисленных контактах. В некоторых случаях ситуацию можно исправить чисткой клемм от окислов. Особенно стоит обратить внимание на провод от массы, что идет к аккумулятору. В 80 процентах случаев проблема с трудным запуском решается именно таким образом.

fb.ru

Если пропала искра?

В случае если мотор не заводится, но при этом издаются звуки, говорящие о том, что насос для топлива работает, следует обратить внимание на работу зажигания. В первую очередь следует проверить, не пропала ли искра на проводах с высоким сопротивлением. Для этого необходимо обязательно использовать разрядник, а также Датчик Холла, который проверяет наличие магнитного поля.

КОГДА РАЗРЯДНИК ПОДКЛЮЧЕН К АВТОМОБИЛЮ ВАЗ, НЕОБХОДИМО ПРОВЕРНУТЬ ДВИГАТЕЛЬ СТАРТЕРОМ. КАК ПРАВИЛО, ВО ВРЕМЯ ВЫПОЛНЕНИЯ ЭТОГО ПРОЦЕССА НАБЛЮДАЕТСЯ ПОЯВЛЕНИЕ ИСКРЫ. ЕСЛИ ЖЕ ЕЕ НЕТ, ЗНАЧИТ, НАБЛЮДАЕТСЯ ОТСУТСТВИЕ ПРОБОЯ НА МАССУ ПРОВОДА. ВПОЛНЕ ВОЗМОЖНО, ЧТО ИСКРА ПРОПАЛА И ИЗ-ЗА ОБРЫВА КАКОГО-НИБУДЬ ПРОВОДА. ЕСЛИ ИСКРЫ НЕТ ОДНОВРЕМЕННО НА НЕСКОЛЬКИХ ПРОВОДАХ, ТО, СКОРЕЕ ВСЕГО, НЕИСПРАВЕН КОНТРОЛЛЕР.

Не стоит и возможности обрыва проводов с высоким сопротивлением. Для этого можно использовать Датчик Холла, который помогает измерить силу тока в проводниках, а также их сопротивление. Чтобы проверить работу катушек зажигания, следует обратить внимание на то, нет ли кодов ошибок на контроллере. Если после замены катушки искры нет, то неисправен контроллер.

Основные причины отсутствия искры

Общий вид двигателя 10-12 серии 16 клапанов

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Топливный насос производства Bosch

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Пропала Искра Ваз 2110 16 Клапанов

Многие автомобилисты столкнулись с 16-клапанным двигателем ВАЗ-2112 с исчезающей искрой. В чем причина этого дефекта? Первый вывод, который говорит сам за себя. это зажигание. Но это не так просто, потому что проблема может быть глубже, чем кажется на первый взгляд.

Видео рассказывает о ситуации, когда на дороге пропала искра и машина не заводилась:

Основные причины отсутствия искры

Общий вид двигателя 10-12 серии с 16 клапанами

Не все автомобилисты знают причину возникновения искры, но более того, как ее диагностировать и устранить. Таким образом, важно определить основные причины, а затем понять, почему они их вызывают. Наконец, вы должны рассмотреть способы устранения дефекта. Итак, что заставляет искру исчезнуть:

Все причины были найдены, и стоит перейти к процессу устранения неисправностей.

Искорка? Исправление проблем!

Во-первых, следует отметить, что вы не спешите проверять сразу. Как показывает практика, существует определенная последовательность действий и неисправностей, которые могут привести к исчезновению искры на 16-клапанном двигателе.

Топливный насос

Топливный насос Bosch

Зажигание не является первой причиной возгорания на автомобиле. Прежде чем попасть в электрическую часть автомобиля, вы должны, так сказать, погрузиться в механику. Включаем зажигание и слушаем, запущен ли газовый насос. Если он молчит, то необходимо проверить, не попал ли газ в баллоны.

Стоит начать диагностическую процедуру, чтобы проверить предохранители на сервис. Конечно, вы можете видеть только того, кто отвечает за топливный насос (в этом случае, когда зажигание включено, насос не будет работать), но рекомендуется проверить все на целостность. Если хотя бы один из них выходит из строя, его необходимо заменить.

Предохранители расположены слева от рулевого колеса под выключателем света.

Если предыдущая процедура не помогла, то мы обращаемся непосредственно к самому насосу. Для диагностики вам придется снять весь модуль под задним диваном и разобрать его.

Непосредственно проверить насос легко. контакты замыкаются через тестер. Если признаков нет, товар «мертв» и требует замены. Если насос находится под напряжением, очистите контактную группу и проверьте проводку.

Свеча зажигания

Расположение свечей зажигания на двигателе

You may also like
  • Замена Задних Стоек Passat Б3 Седан
    Процедура распространяется на автомобили:Volkswagen Passat B4 / Фольксваген Пассат B4 (3A2) 1994.1997 Фольксваген Пассат Вариант В4 / Фольксваген Пассат Вариант В4 (3А5) 1994.1997V…
  • Как Снять Тонировку Со Стекла Авто

    Мы расскажем и научим Даже неопытный автомобилист может снять оттенок с автомобильного стекла. Это потребует правильных инструментов, терпения и точности.Причин, по которым возника…

  • Как Поменять Полярность В Дхо Киа Рио

    Повседневные огни. популярная особенность в современных автомобилях. Их цель. улучшить видимость транспортного средства, движущегося по шоссе, другими словами, по дороге в дневное …

  • Замена Наружного Шруса Fiat Альбеа

    Автомобили Fiat Albea. это безопасный и надежный вид транспорта. На наших дорогах появляются как новые, так и подержанные автомобили, возраст которых составляет несколько десятилет…

  • Замена Опорных Подшипников Опель Вектра Б

    замена колесный подшипник Опель Вектра Бгосударство колесный подшипник сделан без каких-либо приспособлений. Слышен громкий гул в машине. Он меняется, как правило, парами, так как …

  • Замена Моторчика Печки Газель 3302

    замена печь фото газелиЗаинтересован ли ты в: Замена фото на Газель Газель. Вот несколько избранных фотографий на эту тему, но актуальность не гарантируется. (похожие результаты мо…

Свеча становится второй границей, в результате чего искра исчезает. Мы откручиваем элементы и проводим визуальную диагностику. Если снаружи все чисто и красиво, необходимо измерить сопротивление и проверить зазор. Конечно, вы можете проверить работоспособность свечи на специальном подсвечнике, но не у всех она есть в гараже. Поэтому мы делаем все по-старому.

Подсоедините штекер к высоковольтному проводу, который подключен к 1 цилиндру, а снаружи к корпусу, чтобы набрать массу и обеспечить зажигание.

При выполнении этой операции вы должны быть очень осторожны, так как искры могут быть смертельными. Поэтому мы проверяем все свечи зажигания.

Альтернативный способ проверки свечей зажигания

Проверка свечи зажигания пьезоэлементом от штатной зажигалки

Катушка зажигания

Катушка зажигания отремонтирована

Катушка зажигания может быть проверена с помощью мультиметра. Если он неисправен, рекомендуется заменить его, но есть некоторые проблемы, которые ремонтируют это устройство. Конечно, не всегда все идет гладко и часто все заканчивается одним. установкой нового.

Высоковольтный провод

Проверка высоковольтного провода с помощью мультиметра

Обрыв или обрыв провода станет известен, когда машина начнет пинать. Тем не менее, если провода BB неправильно расположены в цилиндрах, вам необходимо установить их в соответствии со схемой подключения. Проблема отсутствия искры должна исчезнуть.

Механизм газораспределения

Последнее место, где нужно искать пропавшую искру. это время. Нарушение срока службы клапана может быть проблемой. Это может быть связано с неправильной установкой мастер-диска. Он расположен на шкиве коленчатого вала и служит опорными часами для датчика. При правильном расположении, когда 1 цилиндр находится в ВНЧС, датчик размещается между 19 и 20 зубцами. Вы можете устранить причину, правильно установив диск на ярлыках.

выводы

Потеря искры на 16-клапанном ВАЗ-2112 может быть результатом отказа нескольких компонентов автомобиля или каждого в отдельности. Но, если операции, упомянутые в статье, не помогли, вам следует проконсультироваться со специалистом автосервиса, который точно определит причину и устранит ее.

Что-то маловероятно, что несколько узлов выйдут из строя одновременно. В моей практике это было не так. Если, конечно, ударить машину правильно.

Катушка зажигания редко выходит из строя, потому что изначально надежна. Но свечи и топливный насос часто выходят из строя.

Даже если фаза синхронизации не работает, должна быть искра!

Там будет искра, но не в нужное время, когда воздушно-топливная смесь прибывает

статья отстой. написал чайник. Более того, насос и искры, с учетом времени. даже когда ремень ГРМ не работает, появится искра. Чайник и другое место

You may also like
  • Замена Задней Подушки Двигателя Ваз 2109
    замена опоры двигатель VAS 2109замена подушки двигатель VAS 2109 сделано с износом. Ношение вызывает чрезмерную вибрацию двигатель с газовыми реле и внезапным стартом с места. В эт…
  • Где Находится Датчик Давления Масла Лансер 9

    датчик давление масла Mitsubishi Lancer 9, где доступноКаждый узел и часть автомобиля имеет определенный срок службы, по окончании которого требуется замена. Датчик давления масла …

  • Какие Стойки Лучше Поставить На Ваз 2114

    Какие полки выбрать для ВАЗ 2114 Говоря о том, какие полки на ВАЗ 2114 подойдут лучше всего, вам нужно знать, чего вы хотите от своей четырнадцатой поездки: комфорт, езду на обоих?…

  • Драйвер Uber, как сообщается, наблюдал «Голос» на Hulu перед смертельным исходом

    Сотрудник за рулем автономного прототипа Uber, который убил велосипедиста в Аризоне, несколько секунд наблюдал за Хулой, что привело к катастрофе.В сообщении, опубликованном департ…

  • Как Завести Машину На Газу 4 Поколения

    Сообщества ›IDP Repair and Service› Блог ›Как заставить АМ на газе… ГБО 4-го поколения?Мне нужен твой совет)) как буйно делать AM на газе. ГБО 4 поколение?Комментарии 38Подскажите …

  • Как Определить Объем Двигателя По Вин Коду

    Как узнать модель двигателя? Этот вопрос возникает, например, когда речь идет о покупке подержанного автомобиля. При покупке подержанного автомобиля новый владелец может обнаружить…

А потом бензонасос и нарушенные фазы? Автор в духовке.

100% написали, кто даже не знал, о чем говорит, если искра полностью исчезла на 12-м двигателе, то 80%. это модуль, а затем 5% на каждый датчик коленчатого вала, выключатель зажигания, компьютер и поломку в шине от мозга к модулю или Д. все коленвал

О да, я почти забыл иммобилайзер, и тревоги могут быть неправильными

У меня ваза 2110 2001 года, изначально топливный насос вышел из строя, обнаружена и устранена причина; искра ушла, пока не могу найти причину.

Не нашли искры?

У меня точно такая же проблема. Что в итоге помогло?

Ребята, такая фигня, без искры, зазвонил предыдущий, датчик коленвала, катушки тоже ставили другие приоритеты на мой и задний, все перепробовал и все прошло ??

Вы не пишите специально во все мусор

но из центра есть искра, то есть она идет к распространителю, а от свечи. э-э! все заменено новым, BREMI, и что бы это ни было!

Привет всем, у меня 2112 клапанов, я включил стартер на повороте, все нижние индикаторы мигают и реле стучит внизу справа, машина не заводится, искра проверялась и бьется каждый раз, может ли модуль показать себя как это?

Точно такая же проблема. Не нашли решение?

Зарядите аккумулятор, все будет работать

Ваз 21124 1.6 двигатель 16кл 124 Продуйте прокладку ГБЦ в 4 цилиндрах. Разобрали, все почистили, правильно вымыли, загрунтовали клапан, заменили прокладку при сборке, и теперь двигатель не запускается, есть искра, топливо тоже присутствует. Зажигание в порядке. Мотор был разобран за месяц. Покопавшись на своем сайте, вы нашли причину установки небрежно смешанных распредвалов. Из-за моей невнимательности мне пришлось открыть двигатель, и, как оказалось, правда окупилась. Меняя распредвалы местами, выгода в том, что на моем моторе клапан не прогибается. Я почистил старый герметик, обезжирил его, вставил новый, собрал все в обратном порядке. И, в конце концов, двигатель тоже не заводится, расстраивается своей работой, как будто он все делал по инструкции. На этот раз причиной было отсутствие топлива и искр. Мне неоднократно промывали мозги, но безрезультатно. Мне пришлось снова идти на этот участок, и все же я нашел причину и запустил двигатель, когда шкив привода генератора не был установлен. Устранена причина, все хорошо, двигатель завелся, все отлично, спасибо информации

Источник

Распространенные ошибки во время диагностики

Большинство людей из-за незнания устройства машины Ваз 2110 инжектор совершают множество ошибок в процессе выявления неполадок.

Рассмотрим некоторые из них:

  • Многие совершают распространенную ошибку: увидев, что нет искры, они хотят проверить ее на разрывы. С этой целью ими размещается провод вблизи от массы машины. Но при совершении подобных действий может сломаться модуль зажигания, поэтому делать этого ни в коем случае не стоит;
  • Еще одна проблема – проверка искрового разряда. Если положить свечи на корпус двигателя, может появиться большой ток индукции. Это происходит даже из-за небольшого контакта свечи с массой, в результате чего также может быть поврежден контроллер. Поэтому и необходимо использовать разрядник, который не допустит распределение зажигания с одинаковой подачей высокого напряжения сразу на две свечи.

Неисправности

Диагностика неполадки не станет для вас проблемой, если вы разбираетесь немного в электротехнике и умеете работать с таким устройством как мультиметр. Если нет, рекомендуем обратиться к специалистам. Профессиональная проверка модуля зажигания у ВАЗ 2110 при помощи мультиметра даст необходимый вам результат, позволит ответить на важные вопросы.

Не спешите с ремонтом, поскольку проблема может крыться вовсе не в этом элементе. Перед тем как проверить модуль зажигания на ВАЗ 2110, проконсультируйтесь с профессионалами, организуйте проверку своего авто. На это придется потратить время и деньги, но лучше пусть вы будете готовы к неприятностям.

Перед проверкой блока зажигания ВАЗ 2110 убедитесь, что все остальные системы мотора работают должным образом.

Довольно часто в системе возникают кратковременные поломки, которые вскоре исчезают. Лампочка проверки двигателя их не фиксирует, но в контроллере они остаются, заносятся в его память. Если попробовать считать ошибки на контроллере тестером, он ничего не покажет, поскольку проблемы были, но сейчас они отсутствуют.

С признаками неисправности модуля зажигания ВАЗ 2110 мы уже ознакомились, а причинами подобных ситуаций могут быть загрязненные контакты, плохое крепление массы, электрические помехи и так далее.

Датчик Холла для диагностики системы

Датчик Холла – это устройство, необходимое для измерения магнитного поля, силы тока, а также сопротивления в проводниках. В настоящее время различают два вида подобного устройства: аналоговые и цифровые. Вторые могут определить, где есть, а где нет магнитного поля. То есть, его можно использовать, если пропала искра в машине Ваз 2110 инжектор.

АНАЛОГОВЫЙ ДАТЧИК ХОЛЛА ПРЕОБРАЗУЕТ ИНДУКЦИЮ ПОЛЯ В НАПРЯЖЕНИЕ.

А величина, показанная им, полностью зависит от полярности поля, а также его силы.

Не заводится мотор?

Если в результате проверки стало ясно, что искра попадает на свечи, но мотор Ваз 2110 инжектор так и не заводится, то необходимо также выполнить его диагностику. Неисправности, которые становятся причинами такой проблемы, могут быть серьезными и не очень.

При этом справиться с их решением иногда можно и без чьей-то помощи:

  1. Необходимо приобрести разрядник и Датчик Холла, который стоит недорого, но зато имеет незаменимое назначение. С их помощью можно узнать о наличие искры в свечи;
  2. Проверить свечи, чтобы узнать, все ли с ними в порядке. С этой целью можно использовать разрядник. Однако нужно помнить, что контроллер будет сломан, если на его корпус положить свечи;
  3. Выполнить диагностику топливного насоса. При попытке завести автомобиль Ваз 2110 появится характерный звук из-под заднего сиденья. Если же этого звука нет, то надо проверить предохранители и главное реле. В машине Ваз 2110 они находятся за боковой крышкой водительского сиденья.

Если после диагностики были выявлены неполадки с одним из этих элементов, то устранить их можно и самостоятельно. Обычно свечи начинают работать после качественного протирания, хотя это происходит не всегда, поэтому их приходится заменить.

Отсутствует искра у 16-клапанного ВАЗ-2110

Причины того, почему в инжекторе 16 клапанов ВАЗ 2110 нет искры могут быть связаны с катушкой зажигания, свечами, топливным насосом, высоковольтными проводами и газораспределительными механизмами.

Причины устраняются точно так же, как и в 8-ми клапанном автомобиле.

Проблема со свечами весьма распространена. Их следует выкрутить и провести визуальный осмотр. Если ничего не обнаружено, то нужно проверить зазор, и замерить сопротивление.

Легкий метод: на выкрученную свечу надеть высоковольтный провод, основание свечи установить на двигатель или кузов. Прокрутить стартер и отследить наличие искры. Этот способ требует соблюдения осторожности. Можно попросить у кого-либо работающий комплект нужного размера.

Неисправность может быть связана и с ГРМ: при неправильном монтаже задаточного диска сбились фазы газораспределения. Расположен он на шкиве коленвала, выполняет роль синхронизатора.

Для устранения проблемы нужно првильно установить диск в соответствии с нанесенными метками.

Если горит лампочка

Иногда лампочка неисправности инжектора горит, пока двигатель не разогревается до 90 градусов, после чего она перестает мигать. Обычно такое наблюдается зимой, когда на улице сильный мороз. И хотя проблема не является серьезной, решать ее придется. Происходит это так:

  1. Заменить датчик инжектора;
  2. Сделать прошивку в автосервисе;
  3. Снять клеммы аккумулятора. Возможно, лампочка загорелась, но так и не потухла.
  4. А после снятия инжектор перегрузится.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Предохранители ваз 2110 схема и расположение: подробно в картинках!

Одним из основных элементов электрической системы вашего ВАЗ 2110 являются предохранители. Они отвечают за предотвращение скачков напряжения и недопущения возможности короткого замыкания в электрических цепах.

Основной блок предохранителей на «десятке» расположен в салоне автомобиля, слева от колонки руля в нижней части. На приведенной ниже фотографии изображен внешний вид предохранительного блока и условные обозначения.

Итак, рассмотрим, за какие участки электрической цепочки отвечают устройства, расположенные в предохранительном блоке.

Помимо собственно предохранителей плавкого типа в этом корпусе конструкционно находятся и некоторые реле, отвечающие за работу электрических узлов.

  • К1 – корпус релейного устройства, контролирующего исправное состояние ламп освещения;
  • К2 – корпус релейного устройства, регулирующего работу дворников;
  • K3 – корпус релейного устройства, прерывающего электроток, идущий на лампы поворота;
  • К4 – корпус релейного устройства, включающего фары ближнего освещения;
  • К5– корпус релейного устройства, включающего фары дальнего освещения;
  • К6 – корпус дополнительного релейного устройства;
  • К7 – корпус релейного устройства, включающее систему подогрева заднего ветровика;
  • K8 – корпус резервное релейного устройства;

Под обозначения ми от F1 до F20 – размещена система плавких предохранительных устройств. Значительная часть электрических цепей вашего авто защищено предохранительными узлами. Каждый из них рассчитан на определенную силу тока. Без защиты остаются электроцепи, отвечающие за зарядку аккумулятора, ведущие к генераторной системе, к системе зажигания и запуска мотора.

Для того чтобы обнаружить и заменить неисправный предохранитель рекомендуем вам воспользоваться специальной таблицей. Для замены рекомендуем использовать оригинальные предохранительные элементы. Часть предохранителей, представленных в таблице, на вашем автомобиле могут отсутствовать. Это связано с особенностями комплектации электрическими устройствами конкретной модели.

[stextbox id=»grey»]Никогда не используйте самодельные перемычки. Вы можете просто вывести из строя полностью электрическую цепь того или иного узла.[/stextbox]

Итак, рассмотрим предназначение каждого из элементов предохранительного блока ВАЗ 2110:

Таблица электроцепей, оснащенных предохранительными устройствами на модели ваз 2110

№ предохранителя

Сила тока, в амперах

Защищаемая электроцепь

F1

5

Цепь лампочек, освещающих регистрационный знак, лампочек, освещающих приборную панель, лампочек освещения габаритов, освещения багажного отсека и освещающих габариты левой части авто.

F2

7,5

Цепь лампочки ближнего освещения левой стороны

F3

10

Цепь лампочки дальнего освещения  левой стороны

F4

10

Цепь лампочки противотуманного освещения левой стороны

F5

30

Цепь электродвигателей стеклоподъемника обоих сторон машины

F6

15

Цепь лампочки-переноски

F7

20

Цепь электрического двигателя системы обдува мотора, цепь подачи звукового сигнала

F8

20

Цепь узла подогрева заднего ветровика.

F9

20

Цепь рециркуляционного клапанного узла. Цепь узла очистки и омывания лобовика и фар, корпус реле, включающего обогрев заднего ветровика

F10

20

Зарезервированное предохранительное устройство

F11

5

Цепь лампочек  габаритов освещения правой части

F12

7,5

Цепь лампочки ближнего освещения правой стороны

F13

10

Цепь лампочки  дальнего освещения правой стороны и контрольной лампочки дальнего освещения.

F14

10

Цепь левой лампочки противотуманного освещения

F15

20

Цепь электрического обогрева кресел и блокирования замка багажного отсека

F16

10

Цепь реле-прерывателя поворотников и аварийки. Цепь лампочки контроля аварийки

F17

7,5

Цепь лампочки, освещающей салон, лампочки персонального света, лампочки подсветки ключа зажигания и стоп-сигнала, указателя времени или маршрутного компьютерного устройства

F18

25

Цепь лампочки, освещающей бардачок и цепи отопления и системы прикуривания.

F19

10

Цепь, блокирующая дверные запорные узлы. Цепь управления реле, контролирующим лампочек стоп-сигналов и габаритных огней. Цепь поворотников и их контрольных лампочек, цепь лампочек движения назад, возбуждающей обмотки генерирующей системы, цепь блока контрольной системы автомобиля, приборной системы, часов или маршрутного компьютерного устройства.

F20

7,5

Цепь лампочек задних огней противотуманного освещения

Видео — предохранители на Ваз 2110

какой БП за что отвечает

Автор: Виктор

Часто причиной неработающих узлов автомобиля является перегоревшее реле или предохранитель. Для восстановления работоспособности нужно найти блок предохранителей ВАЗ 2110 и выполнить замену сгоревших элементов. Статья предоставляет такую информацию: какие предохранители за что отвечают, их расположение, описание, приводится инструкция по замене.

Содержание

Открытьполное содержание

[ Скрыть]

Место расположения, назначение и электросхема

Основной монтажный БП ВАЗ 2110 инжектор 8 клапанов, как и других ВАЗовских «Десяток», расположен чуть ниже рулевого колеса, слева. В нем находятся основные предохранители и реле. Для удобного доступа предназначена специальная кнопка, находящаяся рядом с регулятором фар. При ее нажатии блок опускается вниз. Два дополнительных БП находятся в центре и справа консоли за доской приборов.

Сверху блока реле комплектацией могут быть предусмотрены предохранители, отвечающие за включение дополнительных устройств и приборов в электросеть.

Каждый элемент блока защищает определенные устройства автомобиля от повреждения по причине нестабильной работы бортовой сети.

Электрическая схема соединений

Цвет и номера штекеров проводов

В основном БП находятся реле, каждое имеет свое назначение:

  • К1 – контролирует исправность лампочек, установленных на авто;
  • К2 – отвечает за работоспособность дворников ветрового стекла;
  • K3 – контролирует работу аварийки и повторителя;
  • К4 и К5 – реле для двигателя с инжектором, отвечающие за включение в передних фарах ближнего и дальнего освещенния;
  • К6 – запасное реле для замены перегоревших;
  • К7 – контролирует обогрев стекла сзади.

Под аббревиатурой F1-F20 в схемах обозначаются предохранители. Они защищают электроцепь транспортного средства. Каждый элемент рассчитан на конкретное значение силы тока. Это нужно учитывать при покупке новых элементов. Вышедший из строя элемент заменяется новым или резервным (автор видео — IZO)))LENTA).

Никогда нельзя устанавливать перемычку вместо плавкого предохранителя, это может негативно сказаться на работе связанного с ним устройства и даже вывести его из рабочего состояния.

В таблице указано назначение плавких элементов:

Предохранитель, обозначение (сила тока, А) Защищаемый участок цепи
F1 (5) Лампы освещения приборной панели, фонаря номера, габаритного огня, багажника
F2 (7,5) Лампа ближнего света в левой передней блок-фаре
F3 (10) Лампа дальнего света в левой передней блок-фаре
F4 (10) Правая противотуманка
F5 (30) Электромоторчики подъемников для стекла
F6 (15) Переносная лампа
F7 (20) Сигналка. Электромотор вентилятора охлаждающей системы.
F8 (20) Обогрев заднего стекла
F9 (20) Стеклоочистители ветрового стекла и омыватели фар. Рециркуляционный клапан.
F10 (20) Резервный элемент
F11(5) Габаритный свет справа
F12 (10) Лампочка ближнего света в фаре с правой стороны
F13 (10) Лампочка дальнего света в фаре с правой стороны, контролька включения лампочки
F14 (10) Левая противотуманка
F15 (20) Блокирование замка багажного отделения, обогрев водительского и пассажирских сидений
F16 (10) Контролирует аварийную сигнализацию и поворотники
F17 (7,5) Лампы подсветки индивидуальной, освещения салона и др. Регулировка маршрутного компьютера, часов
F18 (25) Прикуриватель, подает ток на контроллеры отопительной системы, освещение бардачка
F19 (10) Контроль исправности габаритов, ламп стопов, заднего хода, обмотки катушки возбуждения генератора, блокировки замка дверей, комбинации приборов
F20 (75) Задние противотуманки

Чтобы добраться до дополнительного блока, расположенного по центру приборной панели, с правой стороны нужно открутить шурупы на панели и демонтировать пластиковую защитную крышку. В нем находится 6 реле-предохранителей с одинаковой силой тока – 15А.

Элементы дополнительного БП отвечают за

  • 1 — контроллер системы зажигания;
  • 2 — ДМРВ, регулятор кислорода, измеритель скорости транспортного средства;
  • 3 — подачу горючего в насос, форсунки;
  • 4 — вентилятор охлаждающий силовой агрегат;
  • 5 — бензонасос;
  • 6 — систему зажигания.

Существует еще третья панель предохранителей на ВАЗ 2110. На ней находится три реле. Одно связано с контролем работы иммобилайзера. Второе служит для обеспечения работоспособности дополнительного освещения, например, в нем может находиться предохранитель противотуманок, если он отсутствует в основном блоке. Третье — реле центрального замка.

Фотогалерея

Инструкция по снятию и замене БП своими руками

Если возникла необходимость в замене БП, то операция состоит из 2-х этапов: снятия старого блока и установки нового.

Инструменты и материалы

Для проведения операции потребуется набор инструментов, новый БП и знания, где расположен старый. Цена нового блока предохранителей позволяет приобрести БП и установить его самостоятельно.

Этапы

Процедура замены состоит из последовательности действий:

  1. Сначала следует отключить питание автомобиля, сняв отрицательную клемму с аккумуляторной батареи.
  2. Далее находим БП слева от рулевой колонки. Нажав на встроенную кнопку, опускаем крышку вместе с блоком, находящимся на ней.
  3. С помощью крестообразной отвертки выкручиваем саморез, удерживающий защелку, и снимаем ее.
  4. Далее вынимаем БП из крышки и переворачиваем его.
  5. Отсоединив штекер с проводами от БП, демонтируем устройство.
  6. Затем берем новый БП, присоединяем к нему колодку проводов и монтируем на штатное место.
  7. Прикручиваем защелку на место и закрываем крышку.
  8. В последнюю очередь подключаем минусовую клемму на АКБ.

Заключение

При выходе из строя какой-либо системы или узла машины, нужно проверить на исправность соответствующий предохранитель или реле. Если элемент перегорел, его нужно заменить. Для этого нужно знать, как разобрать БП и где именно находится сгоревший элемент.

Сначала нужно найти БП, часто называемый черным ящиком, и нажать на кнопку, чтоб его открыть. В середине находится специальный пинцет для изъятия предохранителей из гнезда. Далее находим сгоревший элемент, например, предохранитель прикуривателя под обозначением F18. Пользуясь пинцетом, вытягиваем вышедший из строя элемент и устанавливаем на его место новый. Аналогично, зная, где находится предохранитель на бензонасос, легко выполнить их замену.

 Загрузка …

Видео «Снятие и установка БП»

Как выполнить замену монтажного блока на ВАЗ 2110, демонстрируется в данном ролике (автор видео — Виктор Куликов).

Самостоятельный ремонт или замена блока предохранителей ВАЗ 2110-2112

На чтение 4 мин Просмотров 1.7к. Опубликовано Обновлено

В каждом автомобиле важная составляющая – это безопасность. Помимо ремней безопасности, сам автомобиль должен обладать системой защиты, чтобы короткое замыкание не стало следствием сгорания автомобиля. Машина является сложным устройством из механических и электронных систем, которые обеспечивают безотказную работу автомобиля и комфорт внутри салона. Всем известный инжектор, не может функционировать без электричества и блока управления, и для его работы задействовано множество электронных и механических узлов.

Инжектор позволяет достигать высокой экономии топлива без потери мощности даже на автомобилях с устройством газораспределительной системы на 8 клапанов.

Устройство монтажного блока

Принципиально, предохранительные блоки в автомобилях кардинально не отличаются. Каждый из них функционирует за счет плавких элементов, которые связаны в определенной цепи. Это дает возможность определять неисправность по классификации, не углубляясь во всю систему энергообеспечения автомобиля.

Расположение данного компонента изменяется, в зависимости от модели автомобиля. Если нужно заменить весь блок, потребуется открутить его корпус от креплений к автомобилю и отсоединить все подходящие кабели. Новый блок предохранителей ставится в обратном порядке, с правильной последовательностью чтобы совпадала распиновка. Если вскрыть крышку блока, можно увидеть ряды плавких сменных предохранителей, реле и другие электронные компоненты, обеспечивающие питание автомобилю.

Функции компонентов

  • Каждый элемент блока отвечает за свой электронный узел. Сгорание предохранителя или повреждение элемента может привести к неисправности системы освещения, системы питания и других энергозависимых устройств транспортного средства.
  • Каждое электронное устройство в блоке автомобиля несет очень важную роль. При подозрении неисправности, необходимо сменить ее в кратчайшие сроки, чтобы в дороге автомобиль не преподнес вам неожиданность в виде отказа работы.
  • Если в авто не инжектор, а карбюратор, то машина сможет работать с поврежденным или нерабочим блоком предохранителей, но при этом холостого хода не будет и другие узлы могут функционировать неполноценно.
  • При сгорании блока перестает работать центральный замок и сигнализация, поэтому автомобиль нужно на это время поставить в безопасном месте.

Снятие и разборка

Блок предохранителей на автомобиле ВАЗ 2110-2112 можно сменить своими силами. Процедура нетрудная, сможет справиться при желании даже неопытный автовладелец. Каждый элемент блока заменяемый.

Сначала снимается крышка блока. В некоторых блоках предохранителей за снятие панельки отвечает специальная кнопка. Смена выполняется извлечением непригодной детали и установкой новой, такого же номинала.

Следите, чтобы схема заменяемой детали соответствовала новой, иначе новая также может испортиться и еще повлечь за собой дополнительные элементы в схеме. Перед работой, посмотрите описание блока заводом производителем, чтобы правильно выполнить всю разборку.

Если блок предохранителей сгорел полностью или был поврежден, его можно заменить новым. Эта деталь сегодня является доступной, и ее можно купить в любом магазине запчастей для автомобилей ВАЗ.

Ремонт

Ремонтировать блок предохранителей ВАЗ 2110-2112 необходимо в некоторых случаях, которых насчитываются всего две:

  1. Первая наиболее распространенная неполадка – это сгорание. Если такое произошло, значит, предохранители были не в порядке, что впоследствии привело к порче блока. Многие неопытные автолюбители при обнаружении сгоревшего предохранителя, заменяют его нестандартным металлическим предметом, что впоследствии может создать дополнительный дефект.
  2. Вторая вероятная причина смены блока – это заводской брак. В большинстве случаев проблем не возникает, но ради экономии денег, водители часто приобретают детали у ненадежных поставщиков по заниженным ценам и вследствие получают выгоревшую систему электропитания.

Не стоит приобретать блок предохранителей на ВАЗ 2110-2112 произведенных в Китае, лучше брать проверенный бренд, который со всей вероятностью окупит себя длительностью службы и безотказностью в работе.

Монтажный блок предохранителей ВАЗ 2110-2112 оценивается не особо дорого, в сравнении с другими деталями первой важности. Лучше приобрести качественную модель и установить своими руками, чтобы быть уверенным в надежности и работоспособности устройства.

В заключение хочется отметить, что блок предохранителей является одной из основных и очень важных частей для работы автомобиля, который также несет ответственность за безопасность пассажиров.

Схема предохранителей ВАЗ 21 10 инжектор 8 и 16 клапанов » НаДомкрат

Если вам понадобилось починить блок предохранителей и реле в «десятке», то без схемы и описаний вряд ли что-то получится! А оставлять авто так – весьма опасно, все же могут сгореть фары или прикуриватель. Монтажный блок 2110 устроен просто, вы все поймете из этой статьи!

Схема на десятке

Схема блока предохранителей на ВАЗ 2110 с инжектором на 8 и 16 клапанов идентичны. Нижеприведенные описания будут актуальны для владельцев обоих типов двигателя.

Главный МБ

Сначала стоит рассмотреть участок с реле ВАЗ 2110. На схеме они обозначены буквой «К»:

  1. Регулирует работу всех ламп.
  2. Управляет электрическим очистителем лобового стекла.
  3. Устройство специального назначения. Контролирует работу ламп при включении аварийной сигнализационной системы.
  4. Переключатель ближнего света.
  5. Управление дальним светом.
  6. Резервное устройство, необходимое для подключения дополнительных устройств.
  7. Электрический обогрев заднего стекла.

Под релейной частью расположена батарея из защиты, где каждый отвечает за конкретный участок цепи. В целом, понять их обозначения можно с помощью пиктограмм.

Предохранительная батарея обозначается буквой «F»:

  1. Отвечает за осветительный комплект: номер, габариты на торпеде, левый габарит, багажник.
  2. Ближнее освещение.
  3. Дальнее освещение.
  4. Правые противотуманки.
  5. Электрические стеклоподъемники.
  6. Предохранитель на прикуриватель и переносную лампу.
  7. Радиаторное охлаждение и клаксон.
  8. Подогрев стекла.
  9. Система очистки и обмыва.
  10. Резервный.
  11. Правые габаритные огни.
  12. Ближние огни правой фары.
  13. Дальние правой фары.
  14. Левая противотуманка.
  15. Подогрев сидений.
  16. Аварийка и поворотники.
  17. Защита стоп сигнала, подсветка заднего замка и салона.
  18. Еще 1 предохранитель прикуривателя на ваз 2110, подсветки бардачка и печки.
  19. Тыльные  фонари, а также контроль работоспособности стоп-сигнала.
  20. Тыльные противотуманки.

В МБ присутствуют также нумерации F21, 22 и 23. Причем находятся они в релейной батарее. Они резервные и в основной работе не участвуют.

Как вы можете заметить, почти все электрические цепи защищаются конкретным предохранительным устройством. Они не установлены только в системе заряда аккумулятора (в АКБ и зарядке есть своя защита). Каждый из них имеет свой номинальный ток, что видно на фото вверху.

В случае необходимого ремонта, сначала проверьте защитную батарею. Например, сгорели правые противотуманки, а замена лампочки не помогает. В этом случае достаточно найти номер в списке (в данном случае – 4) и прозвонить его. Если он «мертв», остается только заменить и проверить работоспособность заново.

Обратите внимание, что все они плавкие, то есть при перегрузе по току оплавляются и обрывают цепь. Заменять их на какие-либо другие категорически запрещено. Равно как и ставить защиту с другим амперным ограничением или изменять расположение предохранителей.

Первый дополнительный МБ

Прямо за главным МБ располагается дополнительный. Там установлено всего 3 предохранительных и релейных устройства, расположенных друг с другом.

Расположение реле и предохранителей следующее (слева направо):

  1. 1-й контролирует зажигание и контроль-модуль автомобиля.
  2. 2-й обслуживает воздушный расход, сенсор обогрева и скорости.
  3. 3-й предохранитель защищает бензонасос на ВАЗ 2110. Кстати, именно он является частым виновником отказа подачи топлива. При поломке сначала проверяют его.

У релейной части назначение следующее:

  1. Реле под номером 4 управляет переключением вентилятора.
  2. Под номером 5 – бензонасос.
  3. Реле 6 контролирует систему зажигания.

Типы МБ

Стоит отметить, что распиновка предохранителей ВАЗ «десятке» несколько отличается, в зависимости от ревизии. Во многом разнится месторасположение реле с резервной защиты.

Версия 3722010

Версия 3722010 01

Версия 3722010 08

Статья написана при поддержке наших партнеров в Минске — unishop.by.  Здесь можно приобрести бытовые осушители воздуха, разных типов, отличного качества и по приятной цене. unishop.by — это большой торговый портал, где можно найти нужный товар по хорошей цене, проще и быстрее.

ВАЗ 2110

давно заводит тепло. Инжектор заводится давно. Проблемы мотора автомобиль

Патриоты отечественного автопрома часто сталкиваются с проблемой: инжектор ВАЗ 2110 заводится долго. Сразу оговорюсь — в большинстве случаев это вызвано неконструктивными особенностями автомобиля, а вот низким уровнем профилактики со стороны автовладельцев.

Как говорится, «Грома не рождаются …», то есть наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Причины

Долго заводится инжектор ВАЗ 2110? Причин может быть несколько, тогда они будут рассмотрены достаточно подробно. Перечень основных :

  • неисправность ремня ГРМ;
  • износ изоляции;
  • поломка датчика температуры;
  • перебои в работе модуля зажигания (не к месту).

Список не является исчерпывающим, но в нем перечислены основные причины проблем с запуском двигателя.Анализ дает единственно верный способ избежать проблем — достаточно провести профилактический осмотр и замену сомнительных узлов (например, датчики имеют гарантию 60.000 км. Пробег ). Конечно, этот совет не может утешить тех, кто уже столкнулся с поломкой, но на будущее …

(Banner_Content)
О перечисленных поломках расскажем еще немного. Что касается ремня ГРМ, тут все ясно — замене подлежит по мере износа.


Изоляция проводов Может сломаться в процессе эксплуатации автомобиля — скажем, провод модуля зажигания часто оплавляется от высокой температуры (находится в непосредственной близости от головки блока, и регулярно перегревается).

Возможны и другие причины целостности изоляции. Вследствие этого короткие замыкания затрудняют запуск двигателя — и этот недостаток может периодически проявляться.

Датчик температуры . При проблемах в этой части (а тем более при выходе из строя) возникают проблемы с тестированием на бортовом компьютере — он не умеет правильно определять температуру двигателя и, соответственно, необходимое количество топливной смеси.Единственный (и наименее затратный) метод «лечения» — это замена датчика. Вы, конечно, можете протестировать его на работоспособность, но для этого понадобится специальное оборудование.

Для новичка лучшим выпуском будет полная замена комплекта, люди, не чуждые техническими навыками, могут попробовать «оживить» свечи — тщательно протереть их, накатав паяльной лампой и т. Д. Если после замены свечи, велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, с хорошей свечой проверить наличие искры несложно: нужно поставить свечу на массу автомобиля с металлической поверхностью и запустить стартер. Отсутствие искр говорит о проблемах с блоком питания, в положительном случае нужно продолжить диагностику.

Отметим и другие причины неисправности.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что этой машине нужно создать оптимальные условия для работы.В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой — основные причины

Часто по утрам холодная машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, так как они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо.Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

  1. Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
  2. Происходит засорение фильтров неразрешенными присадками. Насос не может подавать топливо в достаточном количестве.
  3. Мотор настройки сбиты.Подача горючей смеси в горячем состоянии недостаточна.
Основные технические требования к характеристикам топлива
Характеристики топлива (бензин) единица измерения Нормы на автомобильную технику
экологический класс 2 экологический класс 3. экологический класс 4.
Концентрация свинца, не более мг / дм³. 10 5 0
Концентрация серы, не более мг / кт. 500 150 50
Объемная доля углеводородов, не более: процентов
ароматический не установлен 42 35
олефиновый не установлен 18 18
Объемная доля бензола, не более процентов 5 1 1
Массовая доля кислорода, не более процентов не устанавливается 2,7 2.7
Давление насыщенных паров с учетом климатических условий: кПа
летом 45-80 45-80 45-80
зимой 50–100 50–100 50–100
Впускные клапаны не установлен соответствие европейскому бензину для автомобилей
Классы испарения автомобильного бензина по ДСТУ 4839: 2007
Показатели Значение для классов испарения
НО IN C / C1 d / d, E / E 1 F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах 45,0-60,0 45,0-70,0 50,0-80,0 60,0-90,0 65,0-95,0 70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах 20,0-48,0 20,0-48,0 22,0-50,0 22,0-50,0 22,0-50,0 22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах 75,0 75,0 75,0 75,0 75,0 75,0
конец кипения, ° С, не выше 210 210 210 210 210 210
Остаток в колбе,% (об.), не более 2 2 2 2 2 2
3. Индекс паровой посещаемости (IPP) С 1. D 1. E 1 F 1.
не более (ИПП = 10-ДНП + 7-В70) 1050 1150 1200 1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае необходимо провести следующие действия:

  1. Возьмите тряпку и смочите ее в холодной воде.
  2. Поставить сверху на корпус АЗС.
  3. Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленвала. В результате подача топливной смеси будет компенсирована.

Заменить этот инструмент можно на станции или самостоятельно, используя набор отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его выхода из строя — негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяют приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

  1. Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
  2. Неисправен датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.


Среди существующих причин, по которым двигатель не запускается, необходимо выделить несколько:

  1. Разряженный аккумулятор.Эта частая причина обычно встречается зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Вы можете решить эту проблему быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
  2. Топливный насос. При нормальном запуске от АКБ машина все равно не заводится. Вторая причина появления проблемы — подъем в бензонасосе. Двигатель вашего автомобиля может не запуститься из-за нехватки бензина в топливной системе.Это может быть связано с неработающим топливным насосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является топливный насос.
  3. Датчики. Следующей, не менее частой причиной могут быть датчики коленвала или распредвала. Эти устройства похожи, но расположены в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а заправка в порядке, то нужно проверить состояние датчиков.Диагностировать состояние датчиков можно на сотне или самостоятельно. Проверьте, есть ли искра в свечах при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
  4. Свечи. Они отвечают за подачу искры, необходимой для воспламенения топливно-воздушной смеси. Свечи с постоянными нагрузками выходят из строя, загрязняются, накрываются нагаром. Поэтому нужно проверить их состояние, убрать ворс и сполоснуть. Но лучше на время проверки заменить их на новые.Если двигатель завелся, то оставьте их на месте. Если нет, продолжайте поиск проблемной области.
  5. Сигнализация. В некоторых случаях бывает, что на неисправную сигнализацию влияет работа системы зажигания. Если в предыдущих элементах авто причина поломки не обнаружена, нужно отметить эту опцию. Причина, по которой машина плохо заводится, редко связана с сигнализацией, но все же стоит проверить.
  6. Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СОСТ на необходимом оборудовании.Во избежание неисправностей газораспределительного механизма не заливайте топливо в топливо с низким октановым числом. Оптимальный вариант для ВАЗ-2110 с инжектором — АИ-95, в крайнем случае АИ-92.
  7. Зажигание. Возможно, в вашей машине просто загорелось зажигание, из-за чего она плохо заводилась. В этом случае неисправностью будет раннее или позднее возгорание, появившееся из-за вибрации. Со временем крышка траверса на автомобиле немного поворачивается, в результате чего искра подается неравномерно.Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает балансировать. Избавиться от этой проблемы можно, повернув крышку траверса против часовой стрелки.

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов. А не так давно у меня начались трудности с ее запуском. При этом он может просто начать, а иногда и с трудом.Подскажите в чем может быть дело?

Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель — может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь был окружен машинами! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки.Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

Принцип пуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы.В основе запуска двигателя, от которого зависит зажигание и система топливовоздушной смеси, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

  • Низкий уровень заряда аккумулятора — Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию.Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.

    На редакционной машине сел аккумулятор. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.

  • Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания . Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

    Порядок демонтажа не имеет значения.

  • Проверить давление в топливной рампе, как правильно делать.

    Фактически рампа находится под давлением

  • Хотя и не является основным, но может быть причиной запуска двигателя. .

    Дроссель до и после очистки

  • Фильтр воздушный и ДМРВ — Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная сила в цилиндрах была смешана с необходимым количеством топлива.Что делать, если.

    Подключаем щупы измерителя: красный к желтому, а черный к зеленому (на массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

Как легче простудиться зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только зимой сидеть в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

Автомобиль ВАЗ 2110 8 клапанов (инжектор) очень популярен в России.Особых проблем в эксплуатации эта машина не вызывает. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что стоит обратить внимание — это аккумулятор. Откройте капот и посмотрите, хорошо ли затянуты клеммы. Банальная причина того, что ВАЗ 2110 8 клапанов (форсунка) не заводится, это плохая посадка плюсовой или минусовой клеммы. Но не стоит исключать разрядку самого аккумулятора, особенно зимой или после длительного простоя.Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Нормальный пусковой ток Аккумулятор выдает на 14-14,5 вольт. Полезный совет опытных автомобилистов — зимой снимайте аккумулятор на ночь и храните дома. Так у вас больше шансов на успешный запуск мотора. Вы тратите гораздо меньше времени, чем если возитесь с зарядным устройством (особенно если машина стоит во дворе, а не в гараже). А когда машина стоит больше недели, снимите с нее одну из клемм.Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутит

Что делать, если АКБ на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутит?

Одна из причин этого явления — реле. При запуске слушайте щелчки. Если нет, реле вышло из строя. Иногда коротит «на массу» — сдвиньте, и проблема решится сама собой.

Предохранитель

Не лишним будет проверить такие детали, как предохранители.ВАЗ 2110 Форсунка 8 клапанов может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и посмотрите их целостность. По центру тонкая проволока — при токе выше определенного значения (5.15.20 ампер) горит.

В нашем случае это может быть предохранитель АЗС. Если он не гудит, то проблема в этом однозначно. Часто замена предохранителя возобновляет его работу.

Свечи

Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе), аккумулятор заряжен и целые предохранители, нужно проверить свечи.Это одна из частых проблем, возникающих на инжекторных двигателях. Почему-то машина не заводится, а бензин продолжает поступать в камеру сгорания. В итоге свеча топливная топливная. И вместо того, чтобы вызвать искру, свечи гаснут горючей смесью. Они намокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: при повороте ключа зажигания нужно нажимать акселератор «в пол».Так вы просушите камеру сгорания — в нее будет попадать больше воздуха. Если после трех-пяти попыток у вас не получилось запустить мотор, не стоит разряжать аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи она имеет разный диаметр. Сначала снимите высоковольтный провод. Делать это нужно очень осторожно. Если потянуть с силой, он развернется и отремонтировать будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (за основу).Открутите элемент и посмотрите на электрод. Если конец свечи мокрый, а сама она имеет характерный запах бензина, что означает «залито».

Как сушить свечу?

Как мы уже говорили ранее, можно попасть на выжатую педаль газа. Но не всегда получается. Это может быть нефтяной коллапс или нагар. Итак, устаревшие свечи выносят в теплое помещение. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок.Они убивают не только свечи, но и кислородные датчики. ВАЗ 2110 Форсунка 8 клапанов с летящей черной свечой говорит о том, что масло попадает в камеру сгорания. Это могут быть усиленные кольца или масляные колпачки.

Но как бы ни было брака, свечу нужно просушить и обработать в кислоте. У него нет контакта с электродом — наоборот, так даже лучше. Если нет времени, протереть от налета бензином и установить на место. Часто искра не попадает на электрод из-за нагара.Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим на датчики

Иногда машина не заводится из-за неправильно работающей электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. При такой неисправности машина не заводится ни при каких условиях. Электроника не может зафиксировать положение вала и выдает неисправность в двигателе.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала.Оно должно быть от 500 до 700 Ом. На самом мультиметре ставим предел 200 маршливольт и закрепляем щуп на выходы датчиков.

Стальной предмет тратить несколько раз перед сердечником. Если элемент рабочий, он должен его распознать, и показания выше будут на мультиметре. Если нет, датчик пришел в негодность. Не ремонтируется — только замена.

Фильтры

Бывает, что машина перестает заводиться из-за загрязненного фильтра.Их всего двое. Это топливо и воздух. Вам нужно проверить оба, но сначала последнее (так как его легче удалить). Если его состояние оставляет желать лучшего, его нужно заменить.

При этом воздух не может попасть в цилиндры, из-за чего в камере много бензина и на ВАЗ 2110 на 8 клапанов выливаются свечи. Форсунка может выйти из строя и из-за плохой подачи топлива. В этом случае нужно заменить бензиновый фильтр. При покупке учтите, что есть карбюраторный и инжекторный фильтры.Их легко спутать, и они рассчитаны на разное давление.

Форсунка

Основным отличием форсунки от карбюраторной системы является отсутствие форсунок в последней. Приготовление смеси происходит под высоким давлением. Если форсунка его не производит, машина плохо заводится и работает нестабильно. Из-за некачественного топлива он забивается. Тем более, что для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если двигатель все еще заводится, послушайте двигатель.Если он троит, а форсунка на этом баллоне холодная, значит она пришла в негодность. Очистить его от грязи можно ультразвуком. Эта процедура проводится на специализированном стенде.

Плохой запуск и закипание

В данном случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой. Однако смешивать разные марки Тосола не обязательно. Он может вспениваться, что еще больше ускорит перегрев.

Возможна поломка термостата.ВАЗ 2110 Форсунка 8 клапанов оснащена двухзвездочным элементом. Проверить это очень просто. Для этого потребуется горелка и кастрюля с водой. Помещаем термостат в емкость и ждем, пока вода закипит. Если пузыри идут, а поршень не двигается, значит, деталь неисправна. На металлическом корпусе термостата обозначена температура, при которой он должен работать. Товар не ремонтируется — только замена. В результате система не может регулировать рабочую температуру toosol.Охлаждающая жидкость движется только по маленькому кругу. А может плохо (раз) машина может быть из-за неправильно отрегулированного зажигания. На большинстве «дюжины» стоит трабмлерное зажигание. Здесь необходимо установить правильный угол опережения.

Вывод

Итак, мы выяснили, по каким причинам у автомобиля ВАЗ 2110 не заводится форсунка. При эксплуатации соблюдайте правила замены расходных материалов. Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно.Свечи зажигания служат от 20 до 40 тысяч. Батарею рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и держать в тепле. А Тосол нужно менять каждые два года. Со временем он выделяет соли и выпадает в осадок, который оседает на стенках и препятствует нормальному отводу тепла. Если содержать машину в хорошем техническом состоянии, проблемы с запуском мотора не страшны.

ВАЗ-2112 Конструкция двигателя

Двигатель ВАЗ-2112 — бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, шестнадцатиклапанный, с двумя распредвалами.

Порядок работы цилиндров: 1-3- 4-2, отсчет — от шкива коленвала.

Система питания с фазированным распределенным впрыском.

Управление двигателем — контроллер (Bosch, «Январь» или GM).

Большинство двигателей оборудовано нейтрализатором выхлопных газов.

Двигатель с коробкой передач и сцеплением представляет собой силовой агрегат, установленный в моторном отсеке на четырех упругих резинометаллических опорах.

Правая и левая опоры такие же, как на двигателях 2110 и 2111.

Передняя и задняя опоры одинаковые, представляют собой штанги.

Один конец тяги прикреплен к кронштейну на двигателе, другой — к кронштейну на кузове.

С правой стороны двигателя (по ходу автомобиля) расположены: приводы распределительных валов и насоса охлаждающей жидкости (зубчатый ремень) и генератора (клиновой ремень).

Слева: термостат, датчики температуры охлаждающей жидкости, датчик давления масла, стартер (на картере сцепления).

Спереди: впускной коллектор, топливная рампа с форсунками, датчик детонации, масляный щуп, шланг вентиляции картера, генератор (справа внизу), датчик фаз (справа вверху).Сзади: выпускной коллектор, масляный фильтр, датчик положения коленчатого вала (справа внизу).

Сверху (под пластиковой крышкой) — ресивер, свечи (в направляющих трубках с уплотнением резиновыми кольцами) и высоковольтные провода.

Блок цилиндров отлит из чугуна и имеет индекс «21083» — но, как и двигатели 2110 и 2111, они не взаимозаменяемы: отверстия под винты головки блока цилиндров имеют резьбу M10x1,25 (в отличие от M12x1. 25 для блоков цилиндров 2110 и 2111) и меньшей глубины.

Еще одно отличие связано с более интенсивным тепловым режимом двигателя 2112 по сравнению с двигателями 2110 и 2111.

Для охлаждения поршней при работе двигателя их днища промываются снизу маслом через специальные форсунки, запрессованные во вторую, третью, четвертую и пятую опоры коренных подшипников.

Цилиндры выбрасываются прямо в блок. Номинальный диаметр 82 мм при ремонте может быть увеличен на 0,4 или 0,8 мм.

Класс цилиндра обозначается на нижней плоскости блока латинскими буквами в соответствии с диаметром цилиндра в мм: A — 82.00-82.01, Б — 82.01-82.02, В — 82.02-82.03, Д — 82.03-82.04, Е — 82.04-82.05.

Максимально допустимый износ цилиндра 0,15 мм на диаметр.

В нижней части блока цилиндров расположены пять опор коренных подшипников со съемными крышками, которые крепятся к блоку специальными болтами.

Крышки невзаимозаменяемы (отверстия под подшипники обрабатываются в сборе с крышками) и имеют маркировку для обозначения рисков на внешней поверхности.

В средней опоре имеются гнезда для упорных полуколец, предотвращающих осевое перемещение коленчатого вала.

Спереди (со стороны шкива коленчатого вала) ставится сталеалюминиевое полукольцо, сзади — металлокерамическое.

Кольца изготавливаются номинальной толщиной увеличенной на 0,127 мм.

Если осевой зазор коленчатого вала превышает 0,35 мм, меняются одно или оба полукольца (номинальный зазор 0,06-0,26 мм).

Вкладыши коренных и шатунных подшипников тонкостенные, сталь-алюминий.

Верхние корневые вкладыши первой, второй, четвертой и пятой опор, установленных в блоке цилиндров, имеют канавку на внутренней поверхности.

Нижние вкладыши корня, верхние вкладыши третьей опоры и вкладыши шатуна не имеют канавок.

Доступны ремонтные вкладыши под шейки коленчатого вала, уменьшенные на 0,25, 0,50, 0,75 и 1,00 мм.

Коленчатый вал изготовлен из высокопрочного чугуна.

Он имеет пять основных и четыре шатунных шейки и оснащен восемью противовесами, отлитыми одновременно с валом.

Коленчатый вал двигателя 2112 отличается от коленчатого вала двигателей 2110 и 2111 наличием противовесов и повышенной прочностью.

Следовательно, установка коленчатого вала от двигателей 2110 и 2111 в двигатель 2112 не допускается.

Для подачи масла от корневых шейек к шатунам в коленчатом валу просверливаются каналы, выходные отверстия которых закрываются запрессованными пробками.

На переднем конце коленчатого вала на сегментной шпонке установлен зубчатый шкив привода распределительного вала, к нему прикреплен шкив привода генератора, который также является гасителем крутильных колебаний коленчатого вала.

На шестерне шкива два зуба из 60 отсутствуют — выемки служат для срабатывания датчика положения коленвала.

К заднему концу коленчатого вала шестью самоблокирующимися болтами через общую шайбу прикреплен отлитый из чугуна маховик (индекс 2110) с запрессованным стальным зубчатым венцом, служащим стартером для запуска двигателя.

Конусообразное отверстие у короны маховика должно располагаться напротив шейки шатуна четвертого цилиндра (это необходимо для определения ВМТ после сборки двигателя).

Шатуны — стальные двутавровые, обработанные вместе с крышками.

Номер цилиндра проштампован на крышках, а также на шатунах (он должен быть с одной стороны шатуна и крышки).

Шатуны по диаметру стальной втулки, запрессованной в верхнюю головку, делятся на три класса с шагом 0,004 мм.

Номер класса проштампован на крышке шатуна. Также шатуны делятся на классы по весу — они маркируются краской или буквой на крышке шатуна.

Палец поршневой стальной, трубчатого сечения, плавающего типа (свободно вращается в верхней головке шатуна и в бобышках поршня).

От выпадения фиксируется двумя стопорными пружинными кольцами, которые расположены в пазах бобышек поршня.

По внешнему диаметру (до 0,004 мм) пальцы бывают трех классов: 1 — с синими, 2 — зелеными, 3 — красными (наименьший диаметр) отметками.

Поршень изготовлен из алюминиевого сплава. Юбка поршня в продольном сечении коническая, в поперечном — овальная.

В верхней части поршня три канавки для поршневых колец.

В канавке маслосъемного кольца имеются бобышки, через которые масло, собранное кольцом со стенок цилиндра, поступает на поршневой палец.

Отверстие под поршневой палец смещено от диаметральной плоскости поршня на 1 мм.

При установке поршня необходимо следовать стрелке снизу (она должна быть направлена ​​в сторону шкива коленчатого вала).

Поршни двигателя 2112 имеют плоское днище с четырьмя выемками для клапанов (поршни двигателей 2110 и 2111 имеют овальное днище).

Поршни по внешнему диаметру (измеренному в плоскости, перпендикулярной поршневому пальцу, на расстоянии 51,5 мм от днища поршня), как и цилиндры, делятся на пять классов (маркировка — внизу).

Диаметр поршня (по условию, мм): А — 81,965-81,975; B — 81 975-81 985; C — 81 985–81 995; D — 81,995-82,005; E — 82,005-82,015.

В продаже имеются поршни

классов А, С и Е (номинальные и ремонтные размеры): расчетный зазор между ними 0,025-0,045 мм, а максимально допустимый зазор при износе 0,15 мм.

Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки: канавка под верхнее поршневое кольцо в новом поршне может быть немного выше, чем в старом, и кольцо может сломаться на образовавшейся «ступеньке» в верхней части цилиндра при его износе.

Для поршней ремонтных размеров треугольник (+ 0.4 мм) или квадрат (+ 0,8 мм) выбивается снизу.

По диаметру отверстия под поршневой палец поршни делятся на три класса: 1 –21 978–21 982; 2 — 21 982–21 986; 3 — 21 986–21 990. Класс поршня также указан на его днище.

Поршень и палец должны быть одного класса. Поршни одного двигателя подбираются по массе (разброс не должен превышать 5 г) — это делается для уменьшения неуравновешенности кривошипно-шатунного механизма.

Два верхних поршневых кольца представляют собой компрессионные кольца, предотвращающие прорыв газов в картер двигателя.Они также способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо маслосъемное.

Головка цилиндра , общая для всех четырех цилиндров, изготовлена ​​из алюминиевого сплава.

Центрируется на блоке двумя втулками и закрепляется десятью винтами.

Между блоком и головкой устанавливается безусадочная прокладка, армированная металлом (их поверхности должны быть сухими) (повторное использование не допускается).

Порядок и момент затяжки винтов с блочной головкой указаны в приложении.В верхней части ГБЦ расположены опоры распределительного вала — по пять с каждой стороны головки.

Отверстия в опорах, выполненные разъемными, обрабатываются в сборе с корпусом подшипника. Необходимо заменить корпус в сборе с головкой блока цилиндров.

Герметик Loctite № 574 наносится на поверхность головки блока цилиндров, соприкасающуюся с корпусом подшипника. Порядок и момент затяжки гаек корпуса подшипника указаны в приложении.

Распредвалы литые, чугунные, пятиопорные, на каждом по восемь кулачков (пара соседних кулачков одновременно открывает два клапана в цилиндре).

Распредвалы приводятся в движение зубчатым ремнем от коленчатого вала.

Из-за повышенных нагрузок на зубчатый ремень его ширина в двигателе 2112 по сравнению с 2110 и 2111 увеличена с 19,0 до 25,4 мм (соответственно увеличена ширина зубчатых шкивов и роликов).

Под шкивом впускного распредвала находится опорный ролик, под выпускным — натяжной. Для работы фазового датчика к зубчатому шкиву впускного распредвала приваривается диск.

На ведущих шестернях имеются установочные метки: если метка на шкиве коленчатого вала совпадает с меткой на корпусе масляного насоса (метка на маховике совпадает с делением средней шкалы на картере сцепления), то метки на распредвале шкивы должны совпадать с метками на задней крышке привода распределительного вала.

Седла (из металлокерамики) и направляющие втулки клапанов (латунь) запрессованы в головку блока цилиндров.

Отверстия во втулках обрабатываются после запрессовки.Внутренний диаметр втулок уменьшен по сравнению с двигателями 2110 и 2111 с 8 до 7 мм.

Ремонтные втулки наружным диаметром 12,279-12,290 мм (увеличены на 0,2 мм по сравнению с номиналом) также входят в комплект запчастей.

На внутренней поверхности смазочных втулок выполнены канавки, похожие на резьбу: во втулках впускных клапанов — на всю длину, в выпускных — до половины длины отверстия. На втулки надеваются маслоотражающие колпачки из маслостойкой резины.

Клапаны — стальные, выпускные — с головкой из жаропрочной стали с оплавленной фаской.

Площадь тарелки впускного клапана больше, чем выпускной.

По размерам они меньше клапанов двигателей 2110 и 2111.

Клапаны расположены в два ряда, V-образно.

Приводятся от распредвалов через гидротолкатели.

Ось кулачка смещена относительно оси гидротолкателя на 1 мм.

За счет этого при работающем двигателе корпус толкателя вращается вокруг своей оси, что способствует более равномерному его износу.

Гидравлические толкатели выбирают зазор между кулачком и корпусом толкателя при работающем двигателе, что снижает шум газораспределительного механизма, а также исключает его обслуживание (регулировка зазора не требуется).

Для работы гидротолкателей требуется постоянная подача масла под давлением.

Для этого в головке блока цилиндров имеется канал с обратным шаровым клапаном (предотвращает слив масла из каналов после остановки двигателя), а также каналы на нижней плоскости корпуса подшипника (они также подают масло к шейкам распредвалов).

Гидравлические толкатели очень чувствительны к качеству масла и его чистоте.

При наличии в масле механических примесей возможен быстрый выход из строя плунжерной пары гидротолкателя, сопровождающийся повышенным шумом в газораспределительном механизме и интенсивным износом кулачков распределительного вала.

Неисправный гидротолкатель ремонту не подлежит, его необходимо заменить. Клапан закрывается под действием единственной пружины. Нижний конец опирается на шайбу, а верхний — на тарелку, удерживаемую двумя панировочными сухарями.

Свернутые сухари имеют форму усеченного конуса снаружи, а на внутренней поверхности расположены три упорных кольца, входящие в пазы на штоке клапана. Смазка двигателя комбинированная.

Коренные и шатунные подшипники, опора распределительного вала — шейка пары, гидротолкатели смазываются под давлением.

Путем распыления масло подается к стенкам цилиндров (далее к поршневым кольцам и пальцам), к днищу поршней, к паре «распредвал — толкатель» и штоки клапанов.Остальные узлы смазываются самотеком.

Масляный насос — с шестернями с внутренним зацеплением и редукционным клапаном — установлен на передней стенке блока цилиндров.

Ведущая шестерня установлена ​​на двух штифтах на переднем конце коленчатого вала.

Максимальный диаметр втулки ведомой (большой) шестерни при износе не должен превышать 75,10 мм, минимальная ширина сегмента на корпусе, разделяющего ведущую и ведомую шестерни, составляет 3,40 мм.

Осевой зазор ведущей шестерни не должен превышать 0.12 мм, для ведомой шестерни — 0,15 мм.

Маслоприемник прикручен к крышке второго коренного подшипника и корпусу насоса.

Фильтр масляный полнопоточный, несъемный, оборудован перепускным и антидренажным клапанами.

Система вентиляции картера закрытая, принудительная, за счет отсоса газов через маслоотделитель, расположенный в крышке ГБЦ.

Замена ремня ГРМ на ВАЗ 2112 16-ти клапанный

Размер вашего кошелька напрямую зависит от регулярности замены ремня ГРМ на автомобилях ВАЗ 2112, так как именно на таких модификациях двигатель объемом 1, 5 литров и 16-ти клапанная ГБЦ установлена ​​с завода.Это говорит о том, что при обрыве ремня ГРМ клапаны в 99% случаев столкнутся с поршнями, что приведет к их изгибу. В редких случаях возможна даже такая ситуация, когда вместе с клапанами ломаются даже поршни.

Чтобы избежать подобных проблем, необходимо регулярно заменять ремень ГРМ, а также постоянно следить за его состоянием. Не допускается:

  • Контакт с маслом, бензином и другими подобными веществами на ремне
  • попадание пыли или грязи под ГРМ
  • чрезмерное натяжение, а также ослабление
  • отслоение зубьев от основания ремня

Необходимый инструмент для замены ремня ГРМ на 16-кл.двигатели

  1. Торцовые головки на 10 и 17 мм
  2. Гаечный ключ с открытым зевом или на 13 мм
  3. Мощный отвертка и удлинитель (трубка)
  4. Рукоятка с храповым механизмом (предпочтительно)
  5. Динамометрический ключ
  6. Ключ для натяжения ролика привода ГРМ

Видеообзор по замене ремня ГРМ и роликов на ВАЗ 2112 16-ти клапанный

Перед тем, как представить подробную видеоинструкцию по данному ремонту, следует предварительно ознакомиться с последовательностью действий, которые необходимо будет выполнить.

  1. Ослабьте ремень генератора и снимите его
  2. Поднимите переднюю правую часть автомобиля
  3. Снимите гильзу и пластиковую защиту
  4. Включите пятую передачу и установите упоры под колесо или попросите помощника нажать на педаль тормоза
  5. Головкой на 17 и мощным гаечным ключом оторвите болт крепления шкива ременного привода генератора, при этом его не следует откручивать до конца до
  6. Поднимая автомобиль, вращая колесо, установите ГРМ согласно до меток
  7. После этого можно полностью открутить шкив привода ремня генератора и снять его
  8. Открутить натяжной ролик, а точнее гайку его крепления и снять
  9. Снять ремень ГРМ
  10. Проверить состояние второго опорный ролик, помпа и при необходимости заменить все эти детали

Как видите, ничего особо сложного в этом нет.И даже в одиночку справиться с таким ремонтом ВАЗ 2112. По рекомендации производителя, ремень ГРМ на 16-клапанных двигателях следует заменять не реже одного раза в 60 км. Если вы заметили какие-либо повреждения ремня, то его необходимо заранее заменить.

Какой выбрать ремень ГРМ

Из множества производителей ремней есть достаточно качественные, способные проехать даже более 60 тыс. Км. И их смело можно отнести к таким производителям, как БРТ (балаковские ремни) или GATES.Кстати, тот, что у второго производителя, можно установить с завода.

Цена комплекта

Что касается стоимости ремня и роликов, то за комплект можно заплатить от 1500 до 3500 рублей. И здесь, конечно, все зависит от производителя. Например:

  1. ВОРОТА — 2200 руб.
  2. BRT — 2500 руб.
  3. VBF (Вологда) — около 3800 руб.
  4. ANDYCAR — 2500 руб.

Здесь уже все зависит не только от ваших предпочтений, но и от размера кошелька, а точнее суммы, которую вы готовы потратить.

АНАЛОГИЧНЫЕ СТАТЬИ

Ваз 2112 16 клапанов ЭБУ выдает ошибку. Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ. Варианты комплектации электронной системы автоматического управления двигателем (ЭСАУ-Д) для автомобилей ВАЗ. Значение а ra

С этим сталкивался практически каждый владелец 16-клапанной ВАЗ-2112. Они указывают на неисправности в системе двигателя и других важных компонентах. Первым признаком неисправности является появление на приборной панели индикатора «Check Engine». … Но не все автомобилисты знают, что это значит. Следовательно, необходимо подключиться к ЭБУ и установить, в чем заключается ошибка и неисправность в системе.

Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

Коды ошибок

0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
0122 Низкий сигнал датчика положения дроссельной заслонки
0123 Высокий уровень сигнала датчика положения дроссельной заслонки
0130 1
0131 Низкий уровень сигнала датчика кислорода 1
0132 Высокий уровень сигнала 1
0133 Медленный отклик датчика кислорода 1
0134 Нет сигнала датчика кислорода 1
0135 Неисправность нагревателя датчика кислорода 1
0136 Замыкание на массу датчика кислорода 2
0137 Низкий сигнал датчика кислорода 2
0138 Высокий сигнал датчика кислорода 2
0140 Обрыв датчика кислорода 2
0141 Неисправность нагревателя 2 датчика кислорода
0171 Слишком бедная смесь
0172 Слишком богатая смесь
0201 Обрыв цепи управления форсункой 1
0202 Обрыв цепи управления форсункой 2
0203 Обрыв цепи управления форсункой 3
0204 Обрыв цепи управления форсункой 4
0261 Короткое замыкание на массу в цепи форсунки 1
0264 Замыкание на массу в цепи форсунки 2
0267 Замыкание на массу в цепи форсунки 3
0270 Замыкание на массу в цепи форсунки 4
0262 Замыкание на цепь 1 форсунки + 12В
0265 Замыкание на цепь 2 форсунки + 12В
0268 Замыкание на цепь форсунки 3 на +12 В
0271 Замыкание на + Цепь форсунки 4 12 В
0300 Много пропусков зажигания
0301 Пропуски воспламенения в 1 цилиндре
0302 Пропуски воспламенения в цилиндре 2
0303 Пропуски воспламенения в цилиндре 3
0304 Пропуски зажигания в цилиндре 4
0325 Обрыв цепи датчика детонации
0327 Низкий сигнал датчика детонации
0328 Высокий сигнал датчика детонации
0335 Недействительный сигнал датчика положения коленчатого вала
0336 Ошибка сигнала датчика положения коленчатого вала
0340 Ошибка датчика фазы
0342 Низкий сигнал датчика фазы
0343 Высокий сигнал датчика фазы
0422 Низкий КПД нейтрализатора
0443 Неисправность цепи клапана продувки адсорбера
0444 Короткое замыкание или обрыв клапана продувки адсорбера
0445 Замыкание на массу клапана продувки адсорбера
0480 Неисправность цепи вентилятора охлаждения 1
0500 Недействительный сигнал датчика скорости
0501 Недействительный сигнал датчика скорости
0503 Прерывание сигнала датчика скорости
0505 Ошибка контроллера холостого хода
0506 Низкие обороты холостого хода
0507 Высокая скорость холостого хода
0560 Неправильное напряжение бортовой сети
0562 Низкое напряжение бортовой сети
0563 Высокое напряжение бортовой сети
0601 Ошибка ПЗУ
0603 Ошибка внешнего ОЗУ
0604 Ошибка внутреннего ОЗУ
0607 Неисправность канала детонации
1102 Низкое сопротивление нагревателя датчика кислорода
1115 Неисправность кислорода контур нагрева датчика
1123 Обрыв в цепи нагревателя кислородного датчика 1, короткое замыкание
1136 Богатая смесь при низкой нагрузке
1137 Обедненная смесь при Низкая нагрузка
1140 Измеренная нагрузка отличается от расчетной
1171 Потенциометр низкого уровня СО
1172 Потенциометр высокого уровня CO
1386 Ошибка теста канала детонации
1410 Короткое замыкание цепи управления клапаном продувки адсорбера на +12 В
1425 Короткое замыкание цепи управления клапаном продувки адсорбера на массу
1426 Обрыв цепи управления клапаном продувки адсорбера
1500 Обрыв цепи управления
1501 Короткое замыкание на массу цепи управления реле топливного насоса
1502 Короткое замыкание на +12 В цепи управления реле топливного насоса
1509 Перегрузка цепи управления регулятором холостого хода
1513 Цепь регулятора холостого хода: короткое замыкание на массу
1514 Цепь регулятора холостого хода: короткое замыкание на +12 В, обрыв
1541 Обрыв цепи управления реле топливного насоса
1570 Недействительный сигнал APS
1600 Нет связи с APS
1602 Потеря напряжения бортовой сети на ЭБУ
1603 Ошибка EEPROM
1606 Неправильный сигнал датчика неровной дороги
1616 Низкий сигнал датчика неровной дороги
1612 Ошибка сброса ЭБУ
1617 Высокий сигнал датчика неровной дороги
1620 Ошибка EPROM
1621 RAM ошибка
1622 Ошибка EPROM
1640 Ошибка тестирования EEPROM
1689 Недействительные коды ошибок
0337 Датчик положения коленчатого вала, замыкание на массу
0338 Датчик положения коленчатого вала, обрыв цепи
0441 Поток воздуха через клапан неправильный
0481 Неисправность цепи вентилятора 2 охлаждения
0615 обрыв цепи
0616 замыкание цепи реле стартера на массу
0617 замыкание цепи реле стартера на +12 В
1141 Неисправность нагревателя датчика кислорода 1 после каталитического нейтрализатора
230 Неисправность цепи реле топливного насоса
263 Неисправность драйвера форсунки 1
266 Неисправность драйвера форсунки 2
269 Неисправность драйвера форсунки 3
272 Неисправность драйвера форсунки 4
650 Неисправность цепи контрольной лампы двигателя

Схема ВАЗ-2112

Как читать ошибки?

Для считывания ошибок необходимо подключить ноутбук или планшет к автомобилю через специальный кабель K-line.Рассмотрим, какие инструменты понадобятся для подключения машины к компьютеру и определим коды ошибок:

Для подключения нужно найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

Диагностика автомобиля с помощью ноутбука

Устранение неполадок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для чтения необходимо найти желаемую неисправность и расшифровать ее. Затем рекомендуется исправить проблему, из-за которой возникла ошибка. Последний шаг сбрасывается. Его можно найти в программных инструментах или действиях.

Многие автолюбители ошибаются при работе с программным обеспечением, так как «сбрасывают» не сами ошибки, а все программное обеспечение, оставляя, таким образом, только программную оболочку автомобиля.После таких действий, как правило, автомобиль может не заводиться и требует программной настройки оборудования или замены всего программного обеспечения в целом. Поэтому рекомендуется в этом случае обратиться в автосервис, где все сделают правильно.

выводы

Ошибки управления электронным блоком на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так что устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при выполнении операции следует быть достаточно осторожным.Если вы не уверены, что все пройдет гладко, во избежание поломок рекомендуется обратиться в автосервис.

Обратите внимание, что при самодиагностике бортовой компьютер имеет обыкновение складывать полученные комбинации.

Например, часто автомобилисты ищут информацию о неисправности под номером 10, под которым суммируются ошибки 2 и 8.

Как расшифровать коды

Эти комбинации встречаются очень часто.Если на дисплее отображается другое число, обратитесь к технической документации автомобиля. В большинстве случаев необходимо проверить электрическую цепь на предмет пробоя. Так как в нем чаще всего возникают проблемы, а ошибки становятся результатом некорректной обработки запросов датчиками.

Ошибки, которые может выдавать инжектор

В отдельной группе стоит вывести ошибки блока впрыска топлива и сочетания, связанные с неисправностями двигателя. Во время самодиагностики они могут появляться со следующими сигналами:

  • 35 — неисправность датчика холостого хода, потребуется его замена;
  • 43 — неверный сигнал с регулятора детонации, часто появляется при обрыве электрической цепи;
  • 44 и 45 — неисправности в системе впрыска, топливо чрезмерно обогащено или, наоборот, истощено;
  • 54 — не отвечает контроллер октан-корректора;
  • 55 — на высоких оборотах топливная смесь бедная.

Комбинации 44, 45 и 55 следует рассмотреть подробнее. Если неисправность не кроется в самих датчиках, то ее признаки можно заметить со стороны двигателя:

  • он утроится;
  • при переключении передач ощущаются рывки;
  • в редких случаях ВАЗ-2115 просто глохнет ни с того ни с сего.

Если вы заметили на дисплее одну из этих комбинаций, то вам следует провести более тщательную диагностику вашего автомобиля. В некоторых случаях может потребоваться капитальный ремонт… Тем, кто столкнулся с описанными проблемами, следует обратиться на СТО, ведь зачастую самостоятельно отремонтировать машину не удастся.

Неверные данные при самодиагностике


По отзывам опытных владельцев ВАЗ-2115, бортовой компьютер на этой модели нельзя назвать идеальным. Они рекомендуют не полностью полагаться на самодиагностику, так как полученные с ее помощью данные не точно указывают на проблемы транспортных узлов.

Система самодиагностики основана на обработке сигналов с помощью обычных датчиков … Они не могут передать конкретные данные, необходимые для точного определения проблемы. Почти в каждом узле есть недостатки. Несколько контроллеров расположены на воздушной системе и механизме впрыска топлива. Они могут выйти из строя как в случае серьезной поломки, так и при обрыве проводов.

Чаще всего с некорректной работой генератора сталкиваются владельцы ВАЗ-2115.Именно этот блок часто выдает слишком низкое или высокое напряжение, что вызывает сбои в работе всех контроллеров.

Наличие на автомобиле бортового компьютера позволяет вовремя выявить неисправности, принять соответствующие меры до того, как поломка станет серьезной и дорогостоящей в устранении.

Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114 … Не все понимают, на что именно указывает машина при выдаче тех или иных обозначений.Поэтому сегодня мы постараемся рассказать вам о наиболее распространенных кодах ошибок и отметить, что означает каждый из них.

Самодиагностика

Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и в специализированных автосервисах несколько отличается. Станции технического обслуживания имеют в своем распоряжении всю необходимую технику, с помощью которой максимально возможное количество кодов ошибок с бортового компьютера вашего автомобиля.

Самостоятельная диагностика своими руками позволит добиться определенного положительного результата.Но, увы, все ошибки найти крайне редко.

Нюансы самодиагностики

Показания для самодиагностики и обращения в специализированные СТО будут разными, коды ошибок также отображаются по-разному. Поэтому сегодня мы рассмотрим два варианта.

Совсем не обязательно использовать бортовой компьютер для диагностики проблем в работе машины. Не все владельцы ВАЗ 2114 знают об этом способе, поэтому мы обязательно вам о нем расскажем.

Состоит в следующих действиях.

  1. Сядьте на сиденье водителя и нажмите кнопку одометра.
  2. Затем поверните ключ зажигания в первое положение.
  3. Отпустить кнопку одометра. После этого стрелки начнут бегать.
  4. Удерживая кнопку снова нажатой, выньте вилку из розетки. Это позволит вам увидеть, какая версия прошивки используется в вашем случае.
  5. Нажмите и отпустите кнопку в третий раз. Так вы увидите коды, указывающие на наличие тех или иных ошибок в работе автомобиля.

Поскольку это не специализированное оборудование, коды в этом случае будут представлены в виде двухзначных обозначений, а не четырехзначных.

Давайте теперь рассмотрим самые популярные ошибки, возникающие при такой диагностике, и разберемся, что означает код. Даже без бортового компьютера неисправности на ВАЗ 2114 можно найти по кодам одометра.

Предлагаем ознакомиться с ними по таблице.

Код Описание
1 Проблемы микропроцессора
2 Проблема в цепи датчика указателя уровня топлива в баке.
4 Слишком высокое напряжение в сети
8 Напряжение слишком низкое
13 Нет сигнала датчика кислорода
14 Уровень сигнала датчика температуры охлаждающей жидкости очень высокий
15 Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16 Слишком высокое напряжение в бортовой сети
17 Очень низкое напряжение в бортовой сети
19 От датчика положения коленчатого вала идет неправильный сигнал
24 Неисправен датчик скорости автомобиля
41 Датчик фазы подает неверные сигналы
51 Обнаружены проблемы с памятью только для чтения
52 Обнаружены проблемы в работе оперативной памяти
53 Потенциометр СО не работает
61 Не работает лямбда-зонд

Важно учитывать тот факт, что ошибки могут складываться.Например, если в вашей машине есть неисправности, обозначенные кодами 4 и 1, одометр покажет цифру 5.

Кроме того, все коды неисправностей будут храниться в памяти до тех пор, пока вы сами не сбросите их вручную. Для этого отсоедините клеммы от АКБ, при этом не выключая зажигание, подождите несколько секунд и подключите обратно. Не забудьте это сделать, особенно если собираетесь отправиться на СТО для диагностики. Они найдут эти ошибки и исправят их, хотя на самом деле вы уже все сделали сами.Платите лишние деньги? Нет, не стоит.

Коды бортового компьютера и их значение

А теперь поговорим об общих кодах ошибок, которые можно выявить при диагностике бортового компьютера вашего ВАЗ 2114. Следует иметь в виду, что речь идет об электронике, которая тоже иногда может работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

На изучение каждой ошибки уходит невероятно много времени.Поэтому в этой таблице мы собрали самые обычные, с которыми регулярно встречаются владельцы ВАЗ 2114.

Коды Описание проблемы
0102, 0103 Неправильный сигнал датчика уровня массового расхода воздуха.
0112, 0113 Неправильный сигнал датчика температуры воздуха на впуске. Требуется замена
0115-0118 Неправильный сигнал датчика температуры охлаждающей жидкости.Требуется замена
0122, 0123 Помехи или неверный сигнал от датчика управления положением дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131 Не работает кислородный датчик
0135 — 0138 Не работает подогреватель датчика кислорода. Требуется замена
0030 Зарегистрирован сбой в работе или обрыв в цепи управления подогревателем кислородного датчика к нейтрализатору.
0201 — 0204 Обнаружен обрыв в цепи управления форсункой
0300 Выявлены случайные или постоянные перерывы зажигания. Автомобиль может не заводиться сразу
0301 — 0304 Обнаружен пропуск воспламенения в цилиндрах двигателя
0325 Неисправность в цепи детонационного устройства
0327, 0328 Неисправен датчик детонации.Требуется замена
0335, 0336 Обнаружена неисправность датчика положения коленчатого вала. Требуется замена устройства
0342, 0343 Неисправен датчик фазы. Требуется замена устройства
0422 Неисправен нейтрализатор
0443-0445 Клапан продувки адсорбера не работает. Требуется замена устройства
0480 Вентилятор охлаждения не работает.Требуется замена устройства
0500, 0501, 0503, 0504 Неисправен датчик скорости. Устройство требует замены
0505–0507 Неисправности регулятора холостого хода, влияющие на количество оборотов (меньшее или большее). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора.
0560, 0562, 0563 Наблюдаются пропадания сетевого напряжения. Требуется более тщательная диагностика, которая определит точные участки цепи, необходимые для замены.
0607 Не работает канал детонации
1115 Неисправность цепи подогрева датчика кислорода
1135 Обрыв цепи был замечен в цепи подогрева датчика кислорода, возможно короткое замыкание. Датчик нуждается в замене
1171, 1172 Потенциометр уровня газа ненормальный
1500 Обнаружен обрыв в цепи управления устройством топливного насоса
1509 Цепь управления холостым элементом перегружена.
1513, 1514 Бортовой компьютер обнаружил обрыв в цепи неработающего устройства.
1541 Обрыв в цепи управления реле топливного насоса
1570 Противобуксовочная система получила обрыв цепи
1600 На бортовой компьютер не поступают данные по трекшн-контролю
1602 Это один из самых распространенных кодов при диагностике неисправностей КП.Означает пропадание напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617 Обнаружена поломка датчика определения неровности дороги
1612 Обнаружена неисправность сброса электронного блока управления
1620 Постоянные проблемы с хранением
1621 Поломка оперативной памяти.
1689 В том случае, если эта комбинация цифр появилась при диагностике, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338 Ошибки в работе элемента управления положением коленвала или обрыв цепи.
0481 Сломался второй вентилятор охлаждения. Устройство требует замены
0615–0617 Обнаружен обрыв или короткое замыкание в цепи реле стартера
1141 Вышел из строя подогреватель первого кислородного датчика после нейтрализатора
230 Реле топливного насоса вышло из строя и не подлежит ремонту.В ближайшее время потребуется замена устройства
263, 266, 269, 272 Эти коды указывают на поломку драйвера первой, второй, третьей или четвертой форсунок — элементы нуждаются в замене.
640 Эта комбинация указывает на обрыв в цепи лампы CheckEngine

Коды ошибок ВАЗ 2110 представлены в цифровом обозначении на дисплее, и они передаются с датчиков фазы на бортовой компьютер.Это удобно, но начинающий водитель не сможет многого разобраться и не сможет разобраться, как пользоваться данным оборудованием. Но знать и уметь нужно, так как система, благодаря встроенной функции самодиагностики, поможет выявить неисправность на ранних стадиях, а значит, есть возможность своевременно ее устранить.

[Скрыть]

Диагностика

Есть два способа диагностики состояния систем автомобиля. Начнем с первого, который не предполагает использования дополнительного оборудования.

Для запуска функции самодиагностики необходимо нажать кнопку, сбрасывающую пробег за день. Включаем зажигание. Вы увидите, как стрелки на устройствах начнут переходить из одного положения в другое. Значит, запущена диагностика ВАЗ 2110 и информация начала поступать с датчиков фаз на ЭБУ. После завершения процесса оперативная память передаст числа на дисплей, который покажет состояние систем автомобиля.

Автомобиль ВАЗ 2110

Расшифровка комбинаций

Когда самодиагностика завершена и отображается цифра 0, это означает, что с автомобилем все в порядке и все системы работают должным образом:

  • если выделено 1, это указывает на то, что есть проблема с микропроцессором или неисправна оперативная память;
  • 4 — высокое напряжение в сети, более 16 В;
  • если 8, то низкий.

Если неисправность не одна, а несколько, то отобразится цифра, равная сумме неисправностей. Если загорится 6, то это будет сумма чисел 2 и 4. Если 14, то скорее всего неисправностей сразу три, а именно 2, 4 и 8.

Самая простая диагностика, которая доступна для водитель без использования дополнительного оборудования. Конечно, поможет выявить некоторые неисправности, а также показать состояние узлов и системы ВАЗ 2110 в целом.Но для конкретного определения всех неисправностей и расшифровки информации, поступающей с датчиков фаз, необходимы дополнительные средства … Например, та, которая дает больше данных.


Кнопка сброса суточного пробега

Диагностика с помощью дополнительных инструментов

Для диагностики автомобиля, в том числе ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому не особо сложному и дорогому оборудованию можно составить полную картину состояния автомобиля.

СТО использует персональный компьютер, на который по специальному кабелю передаются данные с фазовых датчиков.


Адаптер для автодиагностики

На рынке появились устройства Bluetooth, позволяющие проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от фазовых датчиков в ЭБУ. С него на мобильное устройство, на которое предварительно необходимо установить специализированное программное обеспечение.

Это позволяет не только получить больше данных, но и представить их в более наглядной форме. Этот метод позволяет водителю даже с небольшим опытом управления автомобилем (в нашем случае ВАЗ 2110) получить все данные о своей машине.

Но большинство водителей предпочитают проводить диагностику на СТО. Чтобы вы были в курсе данных, которые бортовой компьютер выдает через ОЗУ с фазовых датчиков, представим расшифровку типичных ошибок.

Расшифровка комбинаций

Если возникают проблемы с электрооборудованием, их необходимо немедленно устранять. Код ошибки 1602 покажет, что не все в порядке с этой проблемой.

Иногда ошибку 1602 можно просто сбросить, и она не появится позже. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

  • аккумулятор был отключен на время;
  • произошел скачок напряжения при пуске мотора, например, в холодную погоду.

Но если код ошибки 1602 появляется постоянно, нужно проверить всю сеть. Может быть обрыв. Если код ошибки 1602 появляется постоянно, можно попробовать зачистить клеммы аккумулятора. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все еще появляется? Проверить схему. Начать нужно с плюсовой клеммы аккумуляторной батареи. Начните с электрического предохранителя и плавкой вставки.

ДПДЗ. Иногда бывает, что причиной ошибки с кодом 1602 является аварийный сигнал, который может заблокировать цепь контроллера и повлиять на показания датчиков фазы.В такой ситуации нужно подать претензию в компанию, которая занималась

  • низким расходом воздуха, который зависит от скорости вращения коленчатого вала;
  • насколько открыта дроссельная заслонка;
  • с момента возникновения проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

  • проверить состояние воздушной заслонки;
  • крепление колодки проводов с ЭБУ;
  • проверка МАК;
  • почистить дроссельную заслонку.

Другая ошибка, которая может возникнуть — это 0300. 0300 появляется в тех случаях, когда ОЗУ обнаруживает частые пропуски зажигания.

Если код ошибки 0300 отображается постоянно, то необходимо проверить следующие узлы:

  • свеча зажигания;
  • форсунки;
  • система зажигания;
  • повышенный или пониженный уровень сжатия может быть причиной появления кода 0300;
  • также код 0300 может появиться при нарушении электромонтажа.

Нельзя игнорировать появление ошибки 0300.В будущем это может привести к ухудшению работы других узлов.

Освоить диагностику автомобиля, в частности ВАЗ 2110 несложно. Она продлит срок службы за счет своевременного выявления неисправностей, которые фиксируются датчиками фаз.

Чтобы узнать коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов самостоятельно, мало знать, как пользоваться бортовым компьютером и съемными контроллерами. Вы должны уметь расшифровывать выданные индикаторы.Диагностику автомобиля можно проводить на СТО или дома, имея соответствующее оборудование. Современные отечественные автомобили оснащены бортовым компьютером (БК), который может отображать ошибки в системах.

Более тщательный анализ неисправностей без посещения мастерской позволяет съемный контроллер. Необходимость проверить автомобиль возникает при загорании индикатора Check.

Расшифровка стандартных кодов

Коды ошибок на ВАЗ 2110 и 2112 (8) 16 клапанов, которые выдаются ЭБУ рассматриваемых моделей, обозначаются буквой «П» в начале и последующим набором цифр.Расшифровка их следующая:

  • 0030 — неисправность цепи управления нейтрализатором и подогревателем кислорода;
  • 0031 — оповещает о коротком замыкании на массу в этом же блоке;
  • 0032, 0036, 0037, 0038 — неисправности цепи управления между каталитическим нейтрализатором и датчиком подогревателя кислорода;
  • 0102, 0103, 0116, 0117, 0118, 0122, 0123 — неисправности в цепи индикатора температуры хладагента, связанные с высоким, низким сигналом, проблемы с дроссельной заслонкой;
  • 0130, 0131, 0132, 0133, 0134, 0136 — неисправности в цепи датчика участка между нейтрализатором и подачей кислорода, свидетельствующие о его неадекватной работе или неисправности;
  • 0137, 0138, 0140, 0141 — указывают на неисправность кислородного датчика в участке цепи, расположенном после нейтрализатора.
Коды ошибок системы впрыска имеют следующую расшифровку (перед каждым значением стоит буква «П»):
  • 0171, 0172 — слишком высокая или низкая подача топлива;
  • 0201, 0202, 0203, 0204 — обрыв цепи управления на одной из форсунок;
  • 0217 — блок питания с превышением температурного режима;
  • 0230 — проблемы с реле бензонасоса;
  • 0261, 0262, 0263.0264.0265.0266.0267.0268.0269.0270.0271.0272 — неисправности, связанные с драйверами и цепью включения форсунок.

При наличии сигналов о неисправностях в системе зажигания отображаются следующие коды:

  • 0300, 0301, 0302, 0303, 0304 — сигнал о неисправностях, вызванных;
  • 0326, 0327, 0328 — нарушения в работе схемы, связанные с нарушением подачи сигнала или его отсутствием;
  • 0335, 0336, 0337, 0338, — указывает на неисправность коленчатого вала или цепи распредвала;
  • 0342, 0343, 0346 — говорит о перебоях в работе цепи индикатора фаз;
  • 0351, 0352, 0353, 0354 — проблемы с цепью управления катушкой зажигания;
  • 0363 — сигнализирует о нарушении подачи топлива или пропуске зажигания;
  • 0422 — самый заниженный показатель работы нейтрализатора;
  • 0441 — нарушения выхода воздуха и паров бензина через адсорбер;
  • 0444, 0445 — обрыв клапана адсорбирующего элемента;
  • 0480, 0481 — неисправность вентилятора.

Прочие проблемы

Проведение диагностики автомобиля дает возможность расшифровать коды неисправностей в различных узлах реле управления, датчиков рельефа дороги, насыщения топливной смеси и некоторых других показателей. Обозначения после «П» нумеруются следующим образом:

  • 0500, 0501, 0506, 0511 — неисправности датчика частоты вращения и холостого хода;
  • 0560, 0562, 0563 — падения напряжения в бортовой сети;
  • 0615, 0616, 0617 — проблемы с дополнительным реле стартера;
  • 0627, 0628, 0629 — сигнал о неисправностях реле топливного насоса;
  • 0645, 0646, 0647 — отображает проблемы со сцеплением компрессора;
  • 0685, 0686, 0687 — короткое замыкание на главную цепь реле;
  • 0691, 0692 — неисправность элемента вентилятора;
  • 1123, 1124, 1127, 1128 — некондиционная смесь на холостом ходу;
  • 1301, 1302, 1303, 1304 — критические пропуски зажигания в цилиндрах;
  • 1410, 1425, 1426 — проблемы в цепи клапана продувки абсорбера;
  • 1513, 1514 — обрыв в регуляторе холостого хода;
  • 1602, 1606, 1616, 1617 — нарушение показаний датчика неровной дороги;
  • 2301, 2303, 2305, 2307 — короткое замыкание на сторону катушек зажигания цилиндра.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
