Содержание

Схема подключения двух выключателей на одну лампочку

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

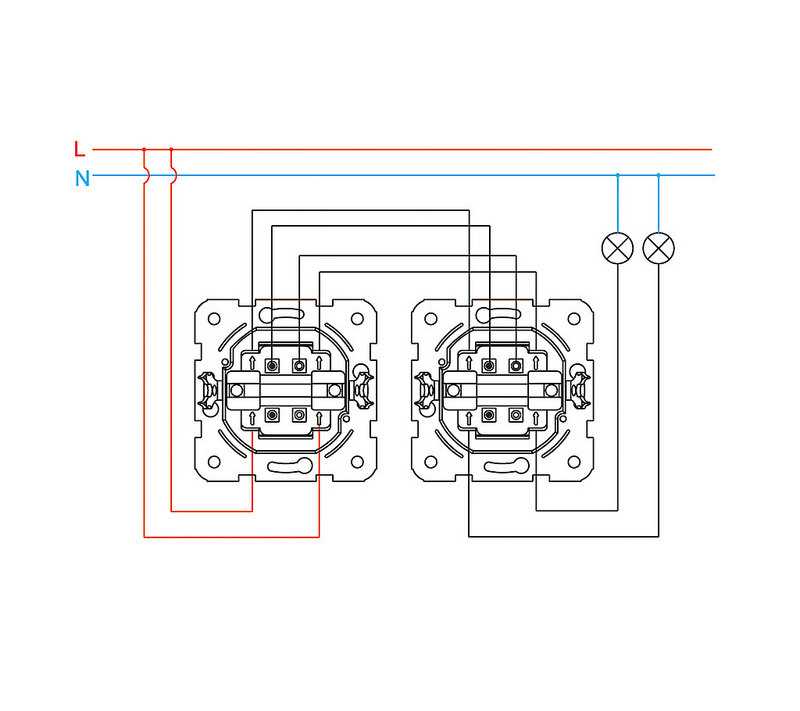

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.

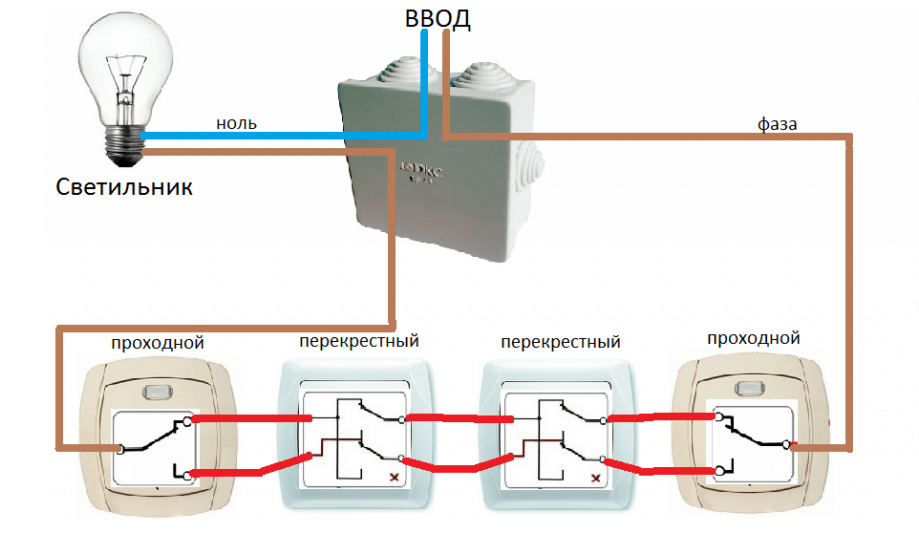

Подключение проходного выключателя управление освещением из 3 х мест

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

  • проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
  • автоматы питания освещения должны быть под замком;
  • работы производить исправным инструментом.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Монтаж предустановочных элементов схемы

Начнем с установки распределительной коробки. В последующих этапах монтажа в ней мы соберем все необходимые для выполнения схемы провода, а затем, соединим их жилы в определенной последовательности.

Так же, нам понадобиться защитное устройство, которое будет защищать цепь освещения от токов короткого замыкания и перегрузок. Обычно, оно устанавливается в силовом квартирном щитке, но в нашем случае, для большей наглядности, установим его на рейку рядом со схемой.

 Теперь, монтируем подрозетник, в него мы установим двухклавишный выключатель.

Каким образом производиться реальный монтаж, вы можете посмотреть на нашем сайте в соответствующих инструкциях, монтаж подрозетнков по бетону и по гипсокартону.

Основные элементы подготовлены, переходим к монтажу провода.

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

  • Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
  • В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

  • Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
  • Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
  • Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
  • Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Схемы подключения и принцип работы двух проходных выключателей в одной цепи

Подключить два проходных коммутатора для коммутации 1-го осветительного либо какого-то другого электроприбора или нескольких, подсоединенных последовательно, то есть объединенных в одну группу, можно только одним способом. Так что ошибиться в этом невозможно. Ниже приведена схема подключения для одной лампы.

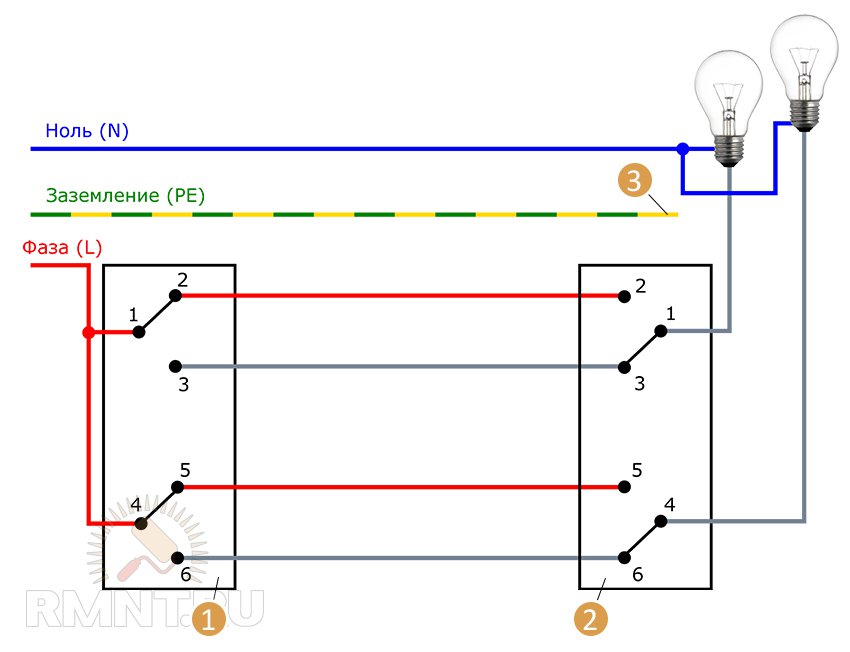

В этой типовой схеме видно, что проходные коммутаторы подсоединяются последовательно друг за другом в разрыве цепи между потребителем электроэнергии и фазой. Причем соединены они должны быть 2-мя проводами. На следующей схеме двух выключателей на одну лампочку можно более наглядно рассмотреть работу всей цепи в целом.

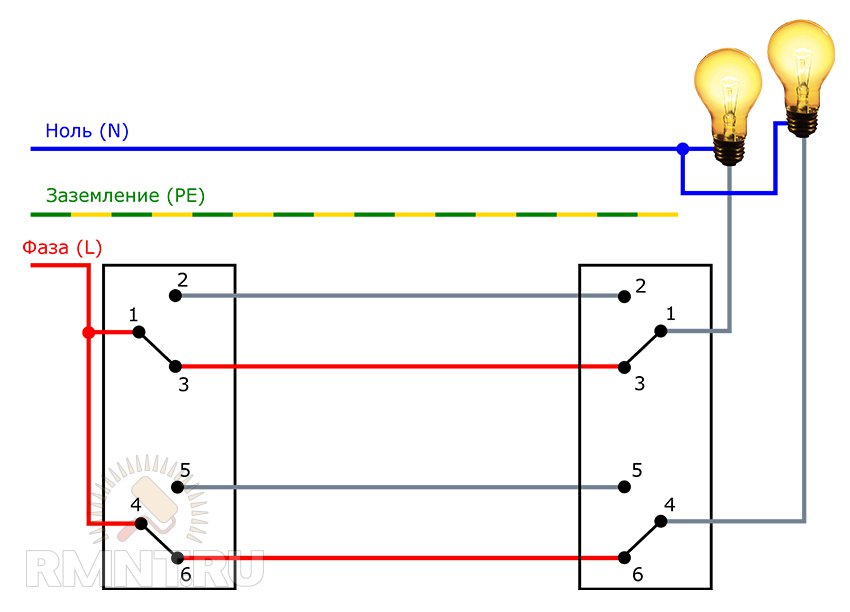

На предыдущем рисунке электроприбор был включен, а на этом было произведено его отключение переключателем № 2. Очевидно, что это же самое действие можно было сделать и коммутатором № 1. И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Собрать такую схему очень просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой. А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы. Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

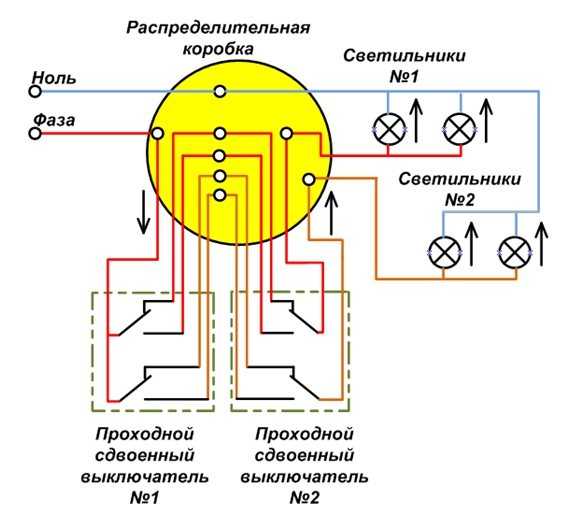

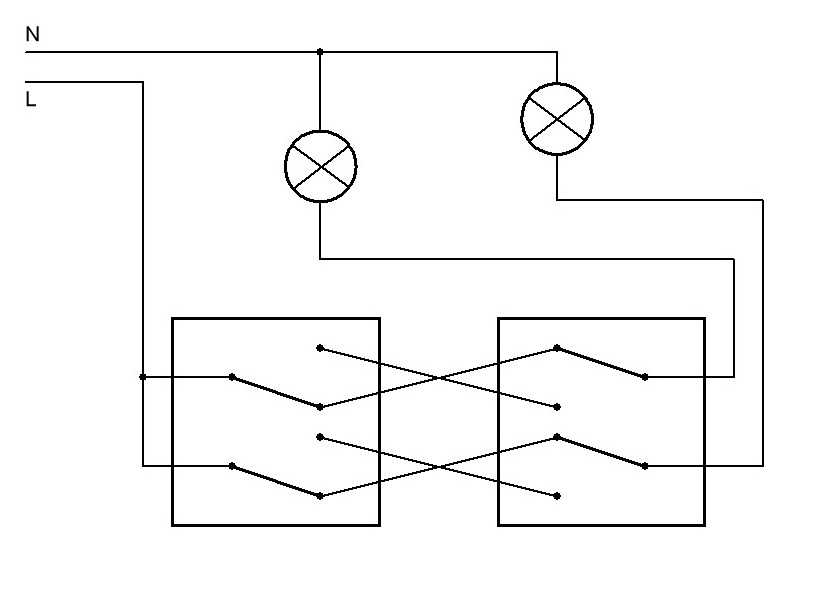

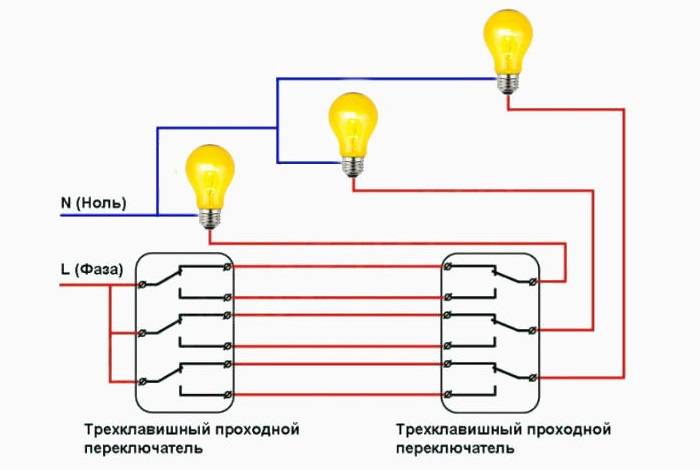

Чтобы включать и выключать 2 группы электроприборов, потребуются сдвоенные (с двумя клавишами) проходные коммутаторы. Следующая схема как раз для такой цепи, собираемой с использованием распределительной коробки.

Устройство и принцип работы двухклавишного выключателя

С помощью двухклавишного выключателя можно включать не всю люстру, а группы ламп, увеличивая или уменьшая интенсивность, регулировать степень освещения в комнате, а также управлять освещением в двух разных помещениях.

Эта возможность обусловлена конструкцией приспособления. Главная его часть имеет 3 неподвижных контакта:

  • вход – к нему присоединяется фазный провод из распределительного щитка;
  • 2 выхода – от них идут питающие провода к группе ламп в люстре или к светильникам, размещенных в разных участках комнаты.

Неподвижные контакты при нажатии клавиши замыкаются подвижными. Последние действуют на основе качающегося или кулачкового механизма.

Контакты закрепляются на основании из керамики или негорючего пластика, способного выдерживать высокую температуру. Механизм выключателя сверху закрыт рамкой и диэлектрическими клавишами.

Двухконтактный выключатель рассчитан на работу с переменным током с напряжением в 220 В. Для соединения с электросетью и светильниками используют провода сечением от 1,25 до 2 мм. Выпускают модели с винтовыми клеммами и подпружиненными. В первом случае провод крепят винтами, во втором достаточно подсоединить зачищенный от изоляции конец кабеля — его удержит зажимное устройство.

Срабатывает устройство при нажатии на клавишу. Приводной механизм перемещает подвижный контакт, чтобы он замкнул входящий кабель и проводник, отходящий на группу ламп. При этом ток подается на светильник и свет зажигается. Когда на тумблер нажимают в обратном направлении, подвижный контакт смещается и питание прекращается.

Каких выключателей у вас больше?

Одноклавишных
38.46%

Двухклавишных
23.08%

Примерно одинаково
38.46%

Проголосовало: 13

Различают конструкции для внутренней и внешней установки.

  • Для внутренней – используется в жилых и рабочих помещениях. Выключатель монтируется в монтажную коробку, которая закрепляется в бетонную или кирпичную стены, или в гипсокартонную. Выключатель нередко скрыт в стене, поэтому его называют «утопленным».
  • Для наружной – устанавливаются в гаражах, сараях, подвалах, дачных домиках. Устройство ставят на негорючее основание, а провода к нему укладывают в металлорукава, фарфоровые изоляторы, пластиковые трубы.

Сфера использования

Схема проходного выключателя

Применяют выключатели при обслуживании сложных осветительных устройств или групп светильников. В зависимости функционала назначение устройств отличается.

  • Обычный двухпозиционный выключатель ставят в жилой комнате или в офисе, если освещение в помещении представлено не единственным светильником. Он позволяет с одного устройства управлять группами приборов или ламп и регулировать освещенность. Этот же вариант используется для включения света в двух разных помещениях, например, ванной и санузле, если они расположены рядом. Схема подключения двухклавишного выключателя такая же.
  • Модель со световым индикатором – удобна для жилых комнат, так как в рабочих помещениях редко кто находится ночью. Подсвеченные клавиши хорошо видны, так что зайдя в темную комнату, человек сразу отыщет выключатель.
  • Блок с розеткой – удобен тем, что для обслуживания розетки и выключателей можно протянуть только один питающий кабель. Модули пользуются огромной популярностью на кухне, где оба приспособления обычно требуются в одном месте – в рабочей зоне. Применяются они в других маленьких комнатах.
  • Проходной выключатель – специальный вариант, работающий по принципу «перекидывания контактов». Предназначен для управления освещением в помещениях, где есть несколько линий, регулировать работу которых нужно с двух точек. Такие же модели используются для внешнего освещения. Например, для подсветки садовых дорожек и дворовой площадки, крыльца и коридора.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут .

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

схемы, советы, инструкция. Подключение двухклавишного выключателя с подсветкой

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

  • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке. необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.

При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  • 2 отвертки — плоскую и крестовую;
  • монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  • пассатижи либо бокорезы;
  • уровень строительный.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей.

Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

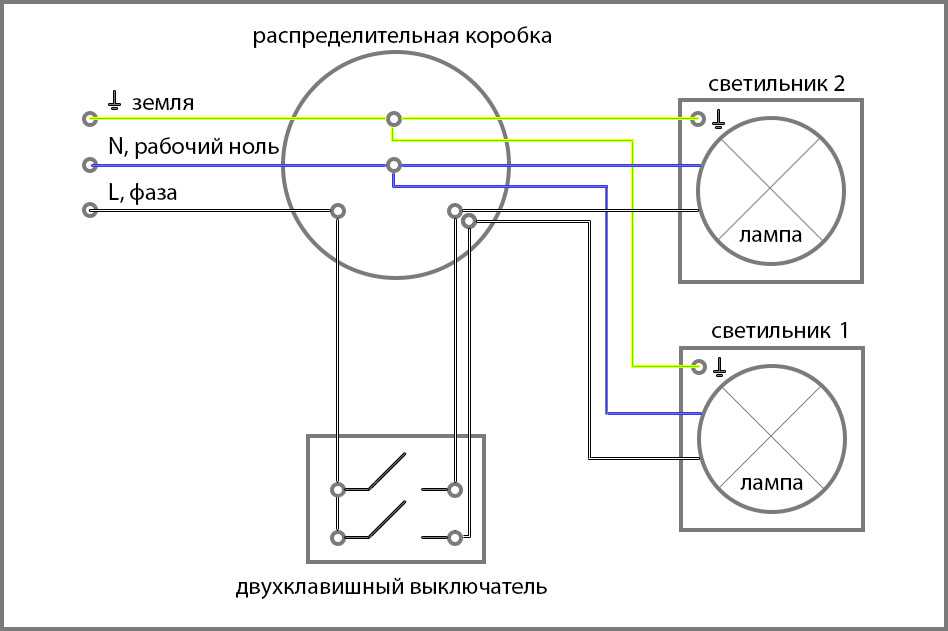

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

  • Простейший вариант:
    равное количество проводов
    от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
  • В случае, когда из потолка выходит три провода . а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.
  • Если же вы обнаружили, что из потолка выходит 4 провода . значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».
    Возможные неисправности и общие рекомендации к их недопущению

    Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

    Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.


    Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками. Особое внимание при этом следует уделить мерам предосторожности.

    Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

    И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

    Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

    Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

    Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

    Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

    • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
    • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
    • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

    Видео по схеме установки двойного выключателя

    Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

    Как подключить выключатель с двумя клавишами? Подробная схема подключения

    Двухклавишные модели широко распространены и устанавливаются практически на всех зданиях, сооружениях бытового и промышленного назначения. Переключатели этого вида обеспечивают управление светом из одного места в разных помещениях. Включают свет на люстрах с двумя группами ламп или две группы светильников в больших помещениях. Схема подключения двухклавишного выключателя не такая сложная, но для того, чтобы собрать схему и грамотно выполнить установку всех элементов, надо хорошо ознакомиться с деталями этого процесса.

    • Схема подключения двухклавишного выключателя
    • Особенности монтажа на стены

    Конструктивные особенности двухклавишного выключателя

    Как и все изделия, двухклавишные разделяют по следующим признакам:

    Двухклавишный выключатель для скрытой проводки

    Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

    Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

    Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

    • По материалу, из которого сделан корпус

    Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

    Критерии выбора двухполюсного выключателя и других элементов схемы

    Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

    При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

    Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х 8) = 1920 Вт.

    I = Р/U = 1920Вт./220В = 8,7 А.

    Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

    Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

    Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

    Наиболее доступные и часто применяемые марки кабеля:

    • ВВГ — три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке;

    • ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

    Устройство и принцип работы двухклавишного выключателя

    Это механическая конструкция, с тремя контактами, один неподвижный (общий) и два независимых друг от друга. При нажатии на соответствующие клавиши латунные пластины перекидываются на общий контакт, замыкая цепь. Двухклавишные конструкции имеют 6 рабочих положений:

    • 2 положения первой клавиши, включена или выключена;
    • 2 положения второй клавиши, включена или выключена;
    • 2 положения обоих клавиш включены или выключены.

    Таким образом, происходит управление осветительными группами, подключенными к двухклавишному переключателю. Они могут работать одновременно при включении обеих клавиш или отдельно когда включена одна из них.

    Схема подключения двухклавишного выключателя

    При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

    • от распределительного щита;
    • от двухклавишного переключателя;
    • от люстры, бра или другого светильника с двумя группами лампочек.

    Схема подключения двухклавишного выключателя

    Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

    • от распределительного щита;
    • от выключателя;
    • два от разных светильников.

    Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

    Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

    Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

    Особенности монтажа на стены

    В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Подрозетники лучше вставлять пластиковые с отверстиями под крепежные шурупы и фиксировать их гипсовым раствором.

    Для надежного крепления покупайте двухклавишные изделия с конструкцией, которая предусматривает два способа крепления:

    • Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
    • По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и стене, используя пластиковые дюбеля и саморезы.

    Закрепленный корпус на распорный механизм и саморезы никогда не выпадет из стены.

    Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Провода между ними желательно прокладывать в пластиковых кабельканалах.

    Зная конструктивные особенности, изделий для скрытой и внешней проводки, как собирается схема подключения двухклавишного выключателя, принципы работы цепи управления, вам будет легче сделать правильный выбор нужных элементов. Знания как подключить двухклавишный выключатель дают возможность ставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.

    Как правильно подключить выключатель света

    Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т. д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

    В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

    • индикатор напряжения;
    • плоскогубцы;
    • отвертка;
    • уровень;
    • защитные перчатки и очки.
    • перед началом работ отключите электропитание в вашей квартире;
    • прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
    • если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

    Подготовительные работы

    Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

    Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

    Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

    Подготовка подрозетника к установке выключателя.

    После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

    Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

    Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

    С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

    Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

    Удаление изоляции с проводов.

    Подключение проводов к выключателю света

    Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

    Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

    После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

    Подключение проводов к выключателю.

    Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.

    Как подключить выключатель с двумя клавишами.

    После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

    Размещение выключателя в коробке.

    Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
    Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.

    Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

    Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

    Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

    Установка кнопок выключателя.

  • При замене проводки в доме или проведении новых кабелей лучше сразу учесть все требования и пожелания. Учет особенностей проводки поможет с комфортом эксплуатировать сеть.

    В некоторых помещениях имеет смысл схема подключения двухклавишного выключателя на две лампочки. Особенно актуально это, если есть разные группы приборов освещения.

    Сфера применения двойного выключателя

    Выключатель с двумя клавишами представляет собой устройство, которым можно управлять двумя светильниками или другими осветительными приборами.

    Двухклавишный выключатель может регулировать работу одного прибора с несколькими лампами освещения. Если у люстры множество лампочек, в ряде ситуаций не требуется включения всех — выключатель с двумя клавишами поможет подключать необходимое количество ламп. Когда пользователь нажмет обе клавиши, на многоламповой люстре загорятся все лампочки.

    Устройство выключателя

    Конструкция устройства делится на две части:

    1. Пластиковая рамка с клавишами (защитная деталь).
    2. Рабочий механизм (рабочая часть, провода).

    В разных моделях крепление рамки неодинаковое — может фиксироваться двумя винтами либо защелками. В последнем случае защелки легко подсоединить и отсоединить движением пальцев.

    Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается путем фиксации металлической рамки с отверстиями, позволяя широко регулировать механизм внутри стакана, или при помощи распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

    Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Последние нужны для соединения с подходящими проводами, отходящими кабелями.

    По типу конструкции для фиксирования проводов выключатели могут быть:

    • с самозажимными контактами — провода закрепляются пружинками;
    • с винтовыми контактами — провода фиксируются пластинками с винтами.

    У всех выключателей на две клавиши как минимум три контакта — ввод и два вывода. Провод фазы нужно соединить с общим вводом, выводные провода подключать к разным секциям точек освещения.

    Схема подключения

    До начала любых работ необходимо удостовериться, что напряжение в сети отсутствует. Отключить электрический ток следует в распределительной коробке. Далее при помощи отвертки-индикатора нужно убедиться, что квартира обесточена.

    Схемы двойных выключателей на две лампочки предполагают правильное соединение контактов:

    1. Заземление. Выводится к источнику освещения.
    2. Ноль. Выводится на источник света.
    3. Фаза. Находится под напряжением, обеспечивает лампочки питанием.

    После уточнения расположения фазы (обычно провод имеет серый, коричневый или черный цвет) необходимо попарно (не одновременно) соединять провода. Фазу соответствующей точки освещения подключают к входу выключателя, остальные провода (заземление, ноль) — к клеммам-выходам. В коробке распределения провода становятся коммутируемыми фазами электрических приборов.

    Необходимые инструменты и материалы

    Чтобы сделать необходимое отверстие и установить выключатель, монтаж предполагает применение ряда инструментов:

    • дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
    • строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
    • простая и крестообразная отвертки — ими будут выкручиваться детали выключателя и затягиваться клеммы;
    • индикаторная отвертка — поможет определить фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
    • острый нож — нужен для чистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
    • плоскогубцы (нужны не всегда) — требуются для обжатия кабелей;
    • дюбели необходимого размера (в зависимости от типа выключателя, материала стены).

    Все инструменты электрика должны иметь защитную изоляцию, предотвращающую удар тока через металлические детали. Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами.

    Если нет разводки, придется вначале монтировать распределительную коробку, без которой реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовой пометкой фазы, ноля, заземления — монтаж на порядок упрощается.

    Соединять провода, изготовленные из разных материалов, строго воспрещается: они будут окисляться, разрушаться со временем.

    Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего применяется кабель на 1,5 мм.

    Порядок подключения двухклавишного выключателя

    Прокладку проводки делают открытым или закрытым способом — в зависимости от желания и возможностей. В современных квартирах чаще всего проводят кабели закрытым способом. Если выбран открытый способ, дополнительно придется купить кабель-каналы, гофротрубу.

    Инструкция по подключению двойного выключателя на две лампочки (для наиболее сложного варианта — скрытой проводки):

    1. Просверлить отверстие в стене, используя перфоратор и особую коронку. В это отверстие будет установлен новый подрозетник.
    2. Убрать разрушенные части стены и штукатурки, чтобы мусор не мешал дальнейшей работе.
    3. Поставить на место подрозетник — нужно для «примерки» стакана, проверки соответствия отверстия нужным параметрам.
    4. Убрать подрозетник. Приступить к штроблению отверстий под провода, которые будут спускаться до плинтуса и идти до распределительной коробки (если коробка расположена рядом, штробу делают непосредственно до нее).
    5. Прорезать дырки в корпусе двухклавишного выключателя под электрические провода.
    6. Развести водой штукатурку или другой вид приобретенной фиксирующей смеси. Немного намочить поверхность высверленного отверстия.
    7. Нанести смесь на стенки и дно отверстия стены, зафиксировать стакан. Лишние остатки смеси удалить, зачистить поверхность.
    8. Придать подрозетнику нужное (ровное) положение, окончательно закрепить.
    9. Еще раз убедиться, что сеть выключена. Промаркировать провода (фаза и ноль).
    10. Вывести фазу в рабочую часть выключателя, подсоединить соответствующую клемму приходящего контакта.
    11. Подсоединить другой фазный провод к кабелю второго устройства освещения. Зафиксировать клеммами остальные провода.
    12. Закрепить рабочую часть выключателя в корпусе рамкой, винтами (в зависимости от модели).
    13. Установить внешнюю часть — клавиши и пластиковую рамку. Подать напряжение в сеть, проверить работу точек освещения.

    Проверка УЗО

    Устройство защитного отключения необходимо для выключения тока в момент утечки. Его нужно периодически проверять (раз в 1 – 2 месяца). Есть два способа:

    1. Надавить клавишу «Тест» — рабочее устройство сразу сработает.
    2. Взять лампу, соединить с фазой и нолем — устройство отреагирует отключением.

    При отсутствии реакции УЗО прибор может быть сломан. Такое устройство нужно сразу заменить, вызвав специалиста.

    Проблемы и пути решения

    Самая распространенная ошибка — нарушение порядка расположения проводов. Если перепутать фазу и ноль, возникнет короткое замыкание. Чтобы этого не случилось, надо промаркировать провода.

    Некоторые начинающие электрики приобретают слишком дешевые выключатели. Обычно приборы быстро выходят из строя, не слишком безопасны в эксплуатации.

    Составлять сложные схемы подключения без наличия соответствующего образования не стоит — такое дело нужно доверить профессионалу.

    В процессе эксплуатации домашней электросети происходят поломки установочных изделий – выключателей, розеток, выход из строя светильников. В некоторых местах жилых помещений устанавливаются двухклавишные выключатели света, которые позволяют включать свет раздельно. Это предназначено для таких комнат как туалет, ванная комната, зал, в котором находится люстра. Для подключения люстры используется двухклавишный выключатель, это нужно для изменения уровня освещенности в помещении.

    Так как же подключить двойной выключатель на две лампочки самостоятельно? Для знающего человека это не составляет большого труда, опытный в своем деле мастер сделает это довольно быстро и легко. Для работы понадобится электромонтажный инструмент – плоскогубцы с изолированными ручками, тестер для проверки отсутствия/присутствия напряжения, отвертка со сменными насадками (битами), изоляционная лента, фазоуказатель.

    Монтаж двухклавишного выключателя производится силами одного специалиста-электромонтажника, для обеспечения безопасности проводимых работ необходимо произвести отключение (обесточивание) домашней электросети. Делается это путем отключения автоматических выключателей в распределительном щитке вводного устройства электропитания квартиры или частного дома.

    После обесточивания домашней электропроводки неисправный выключатель снимается (демонтируется), и на его место производится монтаж нового (исправного) двухклавишного выключателя. Двухклавишный выключатель обеспечивает раздельное электропитание двухламповых светильников или двух смежных помещений (к примеру, туалет и ванная).

    Схема подключения

    Электрическое подключение выключателя на две лампочки производится достаточно просто и делается аналогично одноклавишным выключателям. Для этих целей необходимо иметь плоскогубцы и крестовую отвертку, в процессе работы снимается неисправный выключатель и на его место производится монтаж нового выключателя. Двухклавишный выключатель обеспечивает распределенное включение/отключение электрических ламп как в люстрах, так и в смежных помещениях.

    Провода из алюминия или меди вставляются в зажимы выключателя и надежно закручиваются. В такой электросхеме используется три провода – один провод приходящий фазный, два других провода уходят на лампы. Правильная схема элетроподключения должна обеспечивать разрыв фазного провода, то есть выключатель производит разрыв электроцепи питания.


    После того как провода прикручены к зажимам выключателя, выключатель устанавливается в монтажный металлический/пластиковый «стакан», под этим названием подразумевается монтажное приспособление, которое предварительно в ходе электромонтажа крепится к стене распорными винтами.

    Если выключатель предназначен для «утопленной» установки в стене, то используется схема такого монтажа; в случае если конструктивно выключатель сделан вынесенным от стены, то он монтируется на предварительно установленное основание из диэлектрического материала.

    Электрическая проводка предварительно монтируется на стене (в случае если электропровода будут скрыты под слоем штукатурки), для таких целей используется специализированный крепеж. Если же электропроводка будет монтироваться поверх оштукатуренной поверхности стен, то в этом случае используется пластиковый кабельный канал. Этот канал монтируется на стенах при помощи тех же распорных винтов.

    Производство электромонтажных работ

    Для электромонтажных работ в доме дополнительно потребуется электрический перфоратор или дрель. Здесь все зависит от того, какого вида стены: если стена кирпичная, то вполне сойдет дрель, а в случае, если дом построен из железобетонных панелей, необходимо использовать только перфоратор.

    Для сверления отверстий в стене используются только свёрла с победитовой напайкой. При сверлении стены необходимо периодически выводить сверло из отверстия и охлаждать его в воде. Это позволит избежать поломки сверла (выпадение победитовой напайки) при длительной работе. Материалом, используемым для припаивания победита к сверлу, служит латунь. Этот металл является мягким и может расплавиться от воздействия высокой температуры.

    Свёрла, необходимые при работе, должны быть хорошего качества и от известных производителей. Лучше всего при этих работах в наличии иметь набор различных победитовых свёрл, при этом эффективность работы по электромонтажу значительно возрастет.


    Предварительно места будущего сверления под крепежные элементы размечают, для этого можно использовать графитовые карандаши или твердым металлическим предметом нанести риски на поверхности стен. По местам разметки производится сверление отверстий дрелью или перфоратором.

    В просверленные отверстия вбиваются распорные элементы, для этого можно использовать молоток с деревянной оправкой. Распорные крепежные элементы должны плотно держаться в готовых отверстиях. Электропроводка укладывается и крепится с помощью распорных винтов. В распредкоробки выводятся провода от выключателя и лампочек, а также подводящая линия от вводного устройства электропитания.

    При электромонтаже лучше всего использовать провода с цветными жилами, в таком случае будет легче ориентироваться в подключениях электросети. Для фазного провода лучше использовать провод красного цвета, нулевой провод может быть любого другого цвета.

    Сборка освещения в доме

    Для проведения работ по монтажу, электроосвещению дома или квартиры необходим качественный инструмент – дрель, перфоратор, победитовые свёрла, плоскогубцы, кусачки, бур для перфоратора (используется для сверления больших отверстий в стене под розетки/выключатели), изолента, электрический тестер для проверки напряжения, отвертка со сменными насадками, нож для зачистки изоляции проводов, двухполюсный индикатор напряжения.

    Неправильную схему сборки освещения можно выявить с помощью тестера, при неверном подключении электросхемы будет срабатывать автоматический вводной выключатель в распределительном щитке. Поэтому схему обесточивают и вызванивают тестером участки цепи для выявления короткого замыкания.

    При установлении места замыкания необходимо в этом месте произвести расключение проводов, сделать правильное подсоединение и заизолировать скрутку проводников. Подключение к вводным питающим устройствам смонтированной электропроводки делается в последнюю очередь, после того как вся схема смонтирована и уложена под штукатурку или в кабельные каналы.

    Подрозетники из металла или пластика устанавливаются в заранее высверленные отверстия большого диаметра (делается при помощи перфоратора с буром) и крепятся по месту распорными крепежными элементами.

    При производстве работ вместо скруток проводов можно использовать небольшие клеммные колодки, это позволит быстрее проводить монтажные работы и в дальнейшем упрощает эксплуатацию электрической проводки. В клеммных разъемах удобнее всего производить подключения электрических силовых групп, делается это с помощью крестовой отвертки.

    Двухклавишный выключатель также будет выполнять функции переключателя освещения, за счет включения одной или двух клавиш будет изменяться уровень освещенности помещения. Двухклавишный выключатель может обеспечивать раздельное включение ламп люстры, групп точечных светильников, смежных помещений.


    Вторую группу точечных светильников от выключателя можно подключать в большем числе, на первую клавишу подключить один-два осветительных прибора, на вторую сделать подключение из трех-пяти лампочек. В результате такой комбинации удобно изменять яркость света в различных комнатах или нежилых помещениях.

    Завершающая фаза электромонтажных работ

    После того как вся электросхема собрана/смонтирована, все соединения заизолированы и уложены на место, производится «прозвонка» электроцепей без вкрученных лампочек при помощи тестера (мультиметра) как с включенными выключателями, так и с отключенными. Это позволит проверить правильность сборки схемы освещения.

    Если все было собрано правильно, то тестер покажет отсутствие электрического сопротивления. Далее во все светильники вкручиваются осветительные лампы, вся проводка подключается к вводному распределительному устройству (обычно в нем смонтированы одно- или двухполюсные автоматические выключатели на 16/25 А). Производится включение всей цепи в работу, проверяется работа всех выключателей освещения путем раздельного включения/отключения клавиш.


    Выключатель в подрозетнике

    Дополнительно просматриваются места скруток проводов и соединений с целью возможного обнаружения в них нагревов, это может привести к выгоранию электрического соединения. Поэтому необходимо своевременно устранять такие дефекты. Также необходимо, чтобы не было перегрузки по току на выключателе, при излишней нагрузке он быстро выйдет из строя.

    Выключатель двойной, или двухклавишный, используется для управления несколькими источниками света из одной точки. Это позволяет увеличивать или уменьшать степень освещённости помещения, создавая больший комфорт для его обитателей. Подключение выключателя света с двумя клавишами возможно произвести самостоятельно, не прибегая к помощи специалистов. Установка этого устройства обеспечивает несколько режимов освещения, удобство его использования в быту трудно переоценить.

    Конструкция такого выключателя позволяет разделить одну входную фазу на две фазы на выходе, что позволяет подавать напряжение раздельно на два источника потребления. Устройство состоит из:

    1. Двух клавиш включения.
    2. Декоративной накладки.
    3. Механической части, снабжённой контактными зажимами для крепления проводов питания.

    В конструкцию отдельных моделей прибора может входить декоративная подсветка клавиш, основанная на светодиодах. Это помогает найти выключатель в темноте, а также позволяет понять, что электросеть исправна и находится под напряжением.

    Принцип работы прост: в механической части выключателя происходит разделение одной входящей фазы на две параллельные электрические цепи с раздельным включением/выключением, клавишами устройства.

    Это позволяет раздельно подавать напряжение на два источника освещения или на две группы световых приборов.

    Провода в устройстве фиксируются при помощи винтовых или зажимных клеммников. Входящий контактный зажим располагается отдельно и имеет обозначение L. С противоположной стороны находятся два контактных зажима с обозначением L 1 и L 2, служащих для подключения двух контуров световых приборов.

    Важное примечание

    При выборе двухклавишного выключателя для управления световыми группами необходимо обратить внимание на количество контактов в механической части устройства, чтобы не перепутать его с проходным выключателем, предназначенным для решения совсем других задач. Проходной выключатель выглядит так:

    Он предназначен для управления световыми группами из различных точек помещения. Например, чтобы включить свет при входе в комнату, а выключить возле дивана или кресла. Отличается он наличием дополнительного крепления для группы контактов.

    Способы применения

    Использование двухклавишного выключателя позволяет добиться вариативности степени освещённости помещения:

    Последовательность включения и мощность светильников или световых групп зависит от дизайна помещения и пожеланий его обитателей.

    Далеко не всегда необходимо максимально возможное количество точек освещения. Их можно легко отключить для экономии электроэнергии. Такие выключатели полезны с точки зрения безопасности. Контроль интенсивности освещения позволяет без необходимости не нагружать электрическую сеть, уменьшая число точек потребления электричества.

    Схемы подключения

    Существует несколько вариантов схем подключения выключателя с двумя клавишами. Какую из них использовать, зависит от особенностей конкретно взятого помещения и дизайна освещения.

    Прежде всего необходимо разработать и начертить схему желаемого подключения, чтобы гарантированно правильно уложить или подключить необходимую проводку. Схема подключения также зависит от наличия заземления сети. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. Кроме того, необходимо учитывать расположение точек освещения, количество ламп в одной люстре, а также расположение точек света в разных приборах (например, два бра находятся на значительном удалении друг от друга). Рассмотрим самые распространённые схемы.

    Для двух лампочек

    Схема подключения двойного выключателя на две лампочки может быть реализована:

    • С использованием заземляющего провода.
    • Без использования заземляющего провода для двух источников света, расположенных в одном приборе. Например, в люстре.

    Для многоламповых люстр

    Эта схема позволяет реализовать вариативность степени освещённости помещения путём использования выключателя с двумя клавишами и пятиламповой люстры .

    • Клавиша включения фазы L 1 подаёт напряжение на две световые точки.
    • При отдельном включении клавиши фазы L 2 подаётся напряжение на три световые точки.
    • При одновременном включении клавиш прерывания фаз L 1 и L 2 подаётся напряжение на пять источников света, обеспечивая максимальную мощность освещения.

    Количество ламп, подключённых к каждой фазе, может быть увеличено или уменьшено в зависимости от конструкции люстры.

    ​На схеме показано подключение трехламповой люстры с использованием заземляющего провода, что актуально для современной проводки.

    Подключение двух групп ламп

    Эта схема позволяет подключить две независимые группы источников света, расположенные на значительном расстоянии друг от друга. Например, два бра в различных сторонах комнаты или две группы точечных светильников на потолке. Все описанные схемы подключения просты, но требуют внимательности при соединении проводников.

    Установка двухклавишного выключателя

    Если при установке выключателей, после самостоятельной прокладки проводки, действовать в соответствии с ранее разработанной схемой, то запутаться в подключении практически невозможно. Гораздо сложнее разобраться, как подключить выключатель с двумя клавишами к уже проложенным проводам, скрытым штукатуркой, но если есть начальные познания в электрике, сделать это возможно. Однако в любых электротехнических работах крайне важна безопасность.

    Меры безопасности

    Напряжение 220 вольт всегда опасно. При любых электромонтажных манипуляциях проводка должна быть обесточена путём отключения автомата в электрическом щите, расположенном при входе в квартиру или другое электрифицированное помещение. Следует соблюдать следующие простые правила:

    • Не работать влажными руками с подключёнными к сети приборами.
    • Не использовать металлические крепления для монтажа проводки.
    • Если провод визуально имеет дефекты, его необходимо заменить, не прибегая к ремонту.
    • Инструмент для работы с электричеством должен иметь изоляцию ручек.

    Необходимый инструмент

    Для замены ранее установленного выключателя или монтажа нового в условиях внешней проводки, а также для установки устройства на новом месте в помещении со скрытой проводкой понадобится несколько разных наборов инструментов. А именно:

    Виды электрической проводки

    Прокладка электрического кабеля является темой для отдельной статьи.

    Внешняя проводка размещается в специальном гофрированном шланге из негорючего материала и крепится зажимами, хомутами или клипсами поверх стен и потолков.

    Скрытую проводку помещают в штробы (прорезы), сделанные в бетоне или кирпиче при помощи специального инструмента — штробореза или при помощи болгарки и перфоратора, с последующим цементированием или штукатуркой каналов с электрическим кабелем.

    Стандарты идентификации проводов

    При правильной укладке проводки идентифицировать провода можно по цвету. При самостоятельном монтаже соблюдение цветовой маркировки поможет не запутаться при соединении рабочих электрических цепей. Это позволит сократить время при установке тех или иных приборов и устройств. Основные маркировки выглядят так:

    • Синий цвет означает всегда ноль.
    • Жёлтый с зелёной полосой провод — защита, заземление (применяется в современных электросетях).
    • Коричневый или красный проводник обозначает фазу.

    А также существуют буквенные маркеры:

    • A, B, C — обозначения фазы.
    • N — всегда ноль.
    • PE — защита, заземление.

    Эти обозначения не всегда видны и понятны обывателю, стандарты которых со временем неоднократно изменялись, поэтому при установке устройств в уже смонтированной проводке доверять возможной верности маркировки не стоит. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой.

    Самостоятельная идентификация

    Для этого понадобятся индикаторная (фазная) отвёртка и мультиметр. Если в помещении проложена однофазная сеть без провода заземления, то найти фазу поможет отвёртка-индикатор.

    В распределительной коробке освещения при отключённой сети зачищают провода и разводят их в стороны, чтобы избежать соприкосновения. Включив электропитание, касаются проводов остриём отвёртки-индикатора. При касании провода с наличием фазы индикатор загорится. На нулевой провод индикатор не среагирует.

    Для определения провода заземления потребуется мультиметр. Прибор выставляют на предел измерения переменного тока свыше 220 вольт. При поданном напряжении одним щупом касаются фазы, другим последовательно — двух других проводов. При касании нулевого контакта мультиметр покажет 220 вольт, при касании заземления показания будут ниже.

    После этого необходимо обязательно обесточить сеть и промаркировать контактную группу подачи напряжения.

    Подключение пошагово

    Для подключения двухклавишного выключателя понадобится трёхжильный провод, проложенный от распределительной коробки освещения до места установки выключателя. Если таковой проложен, то задача значительно упрощается. В распределительную коробку также должны быть заведены провода двух групп источников света L 1, L 2 и промаркированные проводники подачи напряжения от электрощита L.

    На месте установки выключателя коронкой соответствующего размера высверливается отверстие и обязательно устанавливается подрозетник. Если есть уже просверленное отверстие с подрозетником, то перед установкой нового устройства подрозетник желательно заменить. Если в помещении проложена внешняя проводка, то выключатель устанавливается в специализированный контейнер, который закрепляется на стене при помощи шурупов.

    В механической части выключателя определяют общую, входную клемму — крепление и подключают к ней провод L (подача напряжения от электрического щита), предварительно промаркировав его в распределительной коробке соответствующим образом. Два других фазных провода подключают к раздельным клеммам, обозначив их L 1 и L 2.

    После подключения проводников механическую часть выключателя закрепляют в подрозетнике или контейнере так, чтобы в выключенном положении клавиши были утоплены вниз (это соответствует принятому стандарту), избегая перекосов и смещений.

    Собирают декоративную часть устройства, устанавливают рамку и клавиши .

    В распределительной коробке соединяют проводники в соответствии с маркировкой при помощи Wago соединений или контактных планок.

    • Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя.
    • Параллельные фазы L 1 и L 2, идущие от выхода выключателя, соединяют с фазными входами на световые группы L 1 и L 2.
    • Нулевые выходы коммутируются в одно соединение.
    • Провода защиты, заземления также соединяют в одно целое, если таковые имеются.

    Скручивать провода категорически не рекомендуется. Такой метод коммутации проводников не является надёжным. В электропроводке самые слабые места – это соединения. Ненадёжность соединений может привести к потере контакта или перегреву и возгоранию.

    Нужно помнить, что на выключатель всегда проводится фазный провод. Иначе собранная электрическая цепь не будет соответствовать стандартам безопасности.

    Установка двухклавишного выключателя — несложная задача, с которой легко справиться человеку, имеющему поверхностное понятие об электричестве. Но, приступая к работе, необходимо уделить особое внимание технике безопасности и всегда помнить, что напряжение в 220 вольт опасно.

    Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

    Как подключить проходной выключатель (управление светом из двух и более точек)

    Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

    Как выглядит и работатет проходной выключатель

    Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

    Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

    Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

    Разница — в количестве контактов

    Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

    • вход соединен с выходом 1;
    • вход соединен с выходом 2.

    Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

    Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

    Так выглядит перекидной выключатель с тыла

    Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

    Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

    Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

    Схема подключения проходного выключателя с двух мест

    Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

    Электрическая схема включения проходного выключателя с 2 мест

    Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

    Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

    Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

    Расключение проводов на проходном выключателе

    Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

    Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

    Как разводятся провода по помещению

    Как все соединить в клеммной коробке рассказано в видео.

    Схема на 3 точки

    Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

    Электрическая схема управления лампой с трех точек

    Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

    Отличительные особенности выключателя проходного двухклавишного

    Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

    На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

    Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

    В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

    С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

    Схема подключения двухклавишного проходного выключателя

    В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

    Как подключить два одноклавишных проходных выключателя

    Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.


    Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

    Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

    Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

    Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

    На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

    Включение освещения с двух мест — схема управления

    А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

    Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.


    Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

    Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

    Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

    • средний выключатель имеет больше проводов и совсем другую схему подключения;
    • конструкция такого выключателя несколько отличается от крайнего.

    Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

    В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

    Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

    Особенности управления освещением с трех мест

    Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

    Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

    Монтаж схем проходного двухклавишного выключателя

    О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

    • сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
    • после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
    • производится подключение в соответствии со схемой.

    Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

    Подключение проходного двухклавишного выключателя на видео
    Как подключить проходной выключатель

    Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

    Назначение проходного выключателя

    Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

    По своему исполнению они бывают:

    Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.


    Устройство проходного двухклавишного выключателя

    Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

    В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

    Монтаж проходного выключателя


    Схема управления проходными выключателями

    Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

    Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

    Устройство, контролирующее две группы светильников


    Схема подключения двухклавишных проходных выключателей

    Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.


    Монтаж двойного проходного выключателя

    Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  • В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  • К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  • В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

  • Подключение перекрестного выключателя

    Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.


    Провода в распределительной коробке

    Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

    В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

    В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:


    Монтажная схема подключения


    Принцип подключения проходных выключателей


    Схема подключения двухклавишного выключателя с подключением через распредкоробку

    В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

    Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

    схема, инструкции, рекомендации :: SYL.ru

    Домашняя электрика относится к тем видам работ, которые большинство из нас предпочитают доверять специалистам. И, тем не менее, заменить вышедшую из строя электрическую розетку или простой одноконтурный светильник многие хозяева всё же решаются самостоятельно. Но такая задача, как подключить двухклавишный выключатель на две лампочки, вызывает некоторые вопросы — и сам выключатель с «лишним» контактом, и опять-таки «лишний» провод в монтажном проёме. А уж обилие соединений в разветвительной коробке просто приводит в шок. Постараемся развеять некоторую часть страхов и сомнений. Тем более что двух, а то и трёхконтурные светильники в последнее время – не исключение, а скорее правило.

    Отдельный разговор – дачное строительство. Каких только схем освещения беседок и придомовых территорий не придумывают хозяева фазенд. Как подключить два выключателя на две лампочки таким образом, чтобы в зависимости от необходимости увеличивать или уменьшать уровень освещения?

    Пару слов об электрическом токе

    Не «загружая» теорией и сложными физическими понятиями, напомним элементарные азы электрики. Бытовая электрическая сеть имеет напряжение 220 В, тип тока – переменный. Что это значит? Один из контактов, «фаза», имеет постоянно меняющийся потенциал с «+» на «−» (50 циклов в секунду), а другой «ноль» служит своеобразным аккумулятором, позволяя электронам то накапливаться в избытке, то перетекать обратно.

    Каждая лампа имеет два контакта: цокольный и центральный. Для того чтобы наш осветительный прибор начал работать, ноль и фазу необходимо подключить к этим двум контактам. Причём в случае с переменным током и обычной бытовой лампой полярность не играет никакой роли.

    Но расположение «ноля» и «фазы» знать всё же необходимо. Существует специальный прибор — «пробник», с помощью которого определяется, какой из проводов фазовый. Это необходимо иметь в виду для правильного включения в схему размыкающего устройства – выключателя. Он обязательно должен разрывать «фазу», таковы требования безопасности.

    Схема подключения простейшего светильника

    На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

    В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

    Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

    Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

    Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

    Двухконтурная люстра — схема подключения

    Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

    • слабый свет – первая клавиша — две лампы;
    • средний свет – вторая клавиша — три лампы;
    • сильный свет – обе клавиши — все пять ламп.

    Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

    «Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

    Замена двухклавишного выключателя двумя одноклавишными

    При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится – это короткая перемычка между принимающими клеммами.

    Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.

    Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.

    И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.

    Что такое проходной выключатель?

    Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

    Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

    Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

    • включена 1 линия;
    • включена 2 линия.

    Для чего используются проходные выключатели

    Один вариант использования проходных выключателей тот же, что и рассмотренный ранее: лампа или прожектор, освещающий автостоянку частного домовладения. Использование проходных устройств позволит включить освещение площадки из одной точки, скажем из коридора садового домика, а выключить – из другой. Например, перед самым отъездом выключателем, смонтированным на входной калитке. Причём порядок включения-выключения может быть абсолютно любым.

    Второй вариант – длинный, лишённый естественного освещения, коридор. Свет включается в его начале, а выключается в конце или наоборот. Удобно? Безусловно. Так что перед тем как подключить два выключателя на две лампочки, стоит хорошенько подумать, не заменить ли эту схему на вариант с проходными выключателями.

    Схема освещения коридора с использованием двух проходных выключателей

    Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

    • фаза;
    • L № 1;
    • L № 2;

    Как подключить светильник на два выключателя правильно, показано на схеме.

    «Ноль» на светильник поступает по синему проводу. Фаза – по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

    На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

    Меры безопасности при установке

    Вот набор некоторых стандартных правил, позволяющих избежать неприятностей при монтаже осветительных приборов:

    1. Выключатель нельзя устанавливать на «ноль», им всегда должна разрываться «фаза». Только в этом случае выключатель в положении «выкл.» позволяет производить любые ремонтные работы со светильником, вплоть до его замены, не обесточивая весь дом.
    2. При выполнении соединения проводов в разветвительной коробке «вскрутку» ни в коем случае нельзя соединять между собой алюминиевые и медные провода. Металлы с разными потенциалами образуют гальваническую пару, контакт со временем ослабнет, начнёт «искрить». Иногда это приводит к пожарам.
    3. Перед началом работ стоит запастись пробником для определения фазного провода и, на всякий случай, толстыми резиновыми перчатками.
    4. Не стоит заклеивать открытую проводку (хоть в двойной изоляции, хоть в тройной, безразлично) бумажными обоями, другими горючими отделочными материалами.
    5. Не стоит пользоваться б/у проводкой. Неизвестно, каким нагрузкам подвергалась она в прошлом, а проверить состояние каждой жилы внутри оплётки на всём протяжении невозможно.

    Советы профессионалов

    Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

    При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

    Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

    Схема подключения проходного выключателя: из двух, трех и более точек, фото, видео

    Содержание

    Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

    Как выглядит и работатет проходной выключатель

    Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

    Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

    Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

    Разница — в количестве контактов

    Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

    • вход соединен с выходом 1;
    • вход соединен с выходом 2.

    Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

    Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

    Так выглядит перекидной выключатель с тыла

    Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

    Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

    Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

    Схема подключения проходного выключателя с двух мест

    Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

    Электрическая схема включения проходного выключателя с 2 мест

    Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

    Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

    Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

    Расключение проводов на проходном выключателе

    Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

    Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

    Как разводятся провода по помещению

    Схема на 3 точки

    Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

    Электрическая схема управления лампой с трех точек

    Как собрать такую схему? Вот порядок действий:

    1. Ноль (и заземление, если есть) заводится сразу на лампу.
    2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
    3. Вход второго подается на свободный провод лампы.
    4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
    5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

    Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

    Выключатель или переключатель

    Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

    Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

    Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

    В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

    Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

    • На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
    • В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

    Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

    Как сделать проходной переключатель

    Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

    Чтобы изготовить самостоятельно такой переключатель, нужно:

    • снять клавишу у одноклавишного устройства;
    • выдавить сердцевину;
    • отжать зажимы между механизмом и корпусом;
    • вынуть из гнезда одну клемму;
    • переустановить контакт с одного на другое место;
    • установить коромысло на контакты и собрать всё в обратной последовательности.

    Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

    Схемы подключения

    Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

    Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

    Для работы необходимо подготовить изоленту и инструмент:

    • отвертки — плоскую, крестовую, индикаторную;
    • рулетку;
    • нож, бокорез;
    • перфоратор, болгарку.

    Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

    Схема проходного выключателя с несколькими точками

    В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

    Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

    Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

    Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

    Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

    Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

    Проходной выключатель на несколько точек монтируется в следующей последовательности:

    • нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
    • фазовый провод определяется с помощью тестера
    • фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
    • соединить клеммы заземления переключателей
    • к светильнику подсоединить второй переключатель
    • провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

    Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

    Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

    Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

    Основные плюсы проходных выключателей

    Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

    Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

    Преимущество проходных выключателей есть в следующем:

    • безопасности эксплуатации и надежности здания
    • оперативности управления освещением, следовательно, и экономии времени
    • более низкой себестоимости электрооснащения помещений
    • простоте монтажа
    • отсутствии сложности настроек схем
    • оптимальном использовании и экономии энергоресурсов.

    Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

    Лучшие производители выключателей проходного типа

    Legrand

    Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

    Источник Источник https://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
    Источник https://www-legrand.ru/blog/poleznye-stati/prokhodnoy-vyklyuchatel-skhema-podklyucheniya/

    Схема подключения проходного двухклавишного выключателя

    Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

    Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

    Содержание

    • Область применения
    • Устройство и разновидности
    • Схема подключения
    • Особенности монтажа

    Область применения

    Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

    Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

    Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

    Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

    Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

    Устройство и разновидности

    обычный

    Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

    Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

    Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

    с подсветкой

    Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

    сенсорный

    При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

    Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

    Схема подключения

    Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

    схема подключения проходного выключателя

    1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
    2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
    3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
    4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

    А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

    Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

    Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

    В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

    Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.

    Подробный разбор схемы подключения смотрите в этом видео:

    Особенности монтажа

    Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

    Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

    Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

    1. Обесточьте помещение, в котором будете производить работы.
    2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
    3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
    4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
    5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
    6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
    7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
    8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
    9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
    10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

    В следующем видео показано как выполнить подключение на практике:

    И еще один пример — здесь:

    Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

    Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

    При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

    Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

    Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

    СОДЕРЖАНИЕ:

    Что такое проходной выключатель

    Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

    Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

    Конструкция и принцип работы

    Внешне проходной выключатель ничем не отличается обычного.

    Но все-таки у него есть отличительные черты:

    • на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
    • три контактные группы — один ввод и два вывода;
    • трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

    Для управления одним источником освещения необходимо два проходных выключателя.

    Принцип действия, следующий:

    • к каждому переключающему устройство подводится нулевой и фазный провод;
    • перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
    • при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

    Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

    Где можно устанавливать

    Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

    1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
    2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
    3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

    На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

    Преимущества проходных выключателей

    Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

    Плюсы:

    1. Управление одним источником света из разных частей помещения.
    2. Безопасность применения.
    3. Легкость монтажа и настройки.
    4. Небольшая себестоимость и, как следствие, низкая цена.
    5. Экономия электричества.
    6. Надежность в эксплуатации.
    7. Возможность установки своими руками без привлечения мастера.

    Недостатки

    Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

    Выделим основные:

    1. При незнании главных отличий их легко спутать с обычным выключателем.
    2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
    3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
    4. Более высокая цена из-за особенностей конструкции.

    Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

    В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

    Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

    Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

    Схема подключения

    При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

    ВАЖНО: применять нужно двух и трехжильный кабеля.

    С двух мест

    Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

    Принцип прост:

    1. Подключите к светильнику заземляющий и нулевой провод.
    2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

    Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

    Схема подключения проводов через распределительную коробку.

    При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

    Принципиальная схема подключения на примере двух переключателей.

    Принцип работы схемы показан ниже.

    Читайте также:

    Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

    Подключение двух точек через распределительную коробку.

    Зачищаем и подводим проводка к коробке, как показано ниже.

    Проверяем индикатором куда приходит фаза.

    Соединяем нулевой провод от вилки к нулевому проводу светильника.

    Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

    Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

    Читайте также:

    Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

    Подключение трех точек

    При необходимости может потребоваться включение-отключение лампы с трех разных точек.

    В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

    Принципиальная схема подключения выглядит так.

    Читайте также:

    Для сборки такой схемы сделайте следующее:

    1. Подведите нулевой провод к лампочке.
    2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
    3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
    4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
    5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

    Схема подключения контактов показана ниже.

    Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

    Подключение трех точек через распределительную коробку.

    Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

    Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

    Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

    Читайте также:

    Соединяем эти провода от левого и правого проходных выключателей.

    Здесь нужно быть внимательным:

    1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
    2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
    3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
    4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
    5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

    Схема подключения показана ниже.

    Схема на четыре точки

    При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

    Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

    Схема подключения показана ниже.

    Общий алгоритм подключения, следующий:

    1. Со вводной коробки подайте ноль сразу на лампочку.
    2. Фазу с коробки подключите ко входу первого проходного переключателя.
    3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
    4. Со входа второго маршевого переключателя отправьте фазу на светильник.

    Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

    Читайте также:

    Что такое беспроводный звонок, устройство, принцип работы, как выбрать для дома, дачи, квартиры

    Схема на пять точек

    При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

    В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

    Схема подключения двухклавишного и трехклавишного выключателей

    Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

    Читайте также:

    Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

    Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

    Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

    При подключении учитывается следующий принцип:

    1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
    2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

    Трехклавишный выключатель подключается по схеме.

    Какой лучше использовать кабель

    По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

    Наиболее популярные варианты:

    1. ВВГнГ-3х1,5.
    2. ШВВП-3х1,5.
    3. ПВСнг-3х1,5.

    Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

    Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

    Основные ошибки подключения

    Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

    Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

    Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

    Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

    Читайте также:

    Критерии выбора

    При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

    Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

    Учтите следующие критерии:

    1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
    2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
    3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
    4. Количество кнопок: одна или две.
    5. Наличие индикатора — есть или нет.
    6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
    7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
    8. Количество модулей — один или два.
    9. Число постов — один или два.
    10. С рамкой или без.
    11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
    12. Заземление — предусмотрено или нет.
    13. Максимальный ток — от 2 до 100 А.
    14. Серия — более 50 разных вариантов.
    15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

    Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

    Можно ли использовать проходной выключатель как обычный

    Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

    Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

    Можно ли из простого выключателя сделать проходной

    Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

    Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

    Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

    Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

    Но если все-таки решились, то алгоритм действий такой:

    1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
    2. Снимите клавишу с клипсами.
    3. Демонтируйте электрическую часть.
    4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
    5. Срежьте одну из площадок общей группы.
    6. Соберите девайс и убедитесь, что он работает правильно.
    7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

    Можно ли сделать своими руками?

    Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

    Читайте также:

    Особенности подключения сенсорных проходных выключателей

    Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

    Так, на рынке представлено два типа таких девайсов:

    1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
    2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

    Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

    • Фаза.
    • Перекидные контакты.
    • Общая СОМ-клемма.

    Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

    Для правильного подключения необходимо учесть следующие особенности:

    1. Фаза подключается к L.
    2. L1 подходит к первой, а L2 ко второй осветительной зоне.

    При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

    Схема подключения к распределительной коробке

    Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

    Разберем подробней.

    В нее входит четыре трехжильных провода:

    • с АВ освещения распределительного щитка;
    • на первый переключатель;
    • на второй переключатель;
    • на источник освещения.

    При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

    1. Белая — фазный.
    2. Синяя — нулевой.
    3. Желто-зеленая — земляной.

    Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

    При сборке действуйте следующим образом:

    1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
    2. Объедините заземляющие жилы (если они предусмотрены).
    3. Подключите желто-зеленый провод к корпусу светильника.
    4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
    5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

    После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

    При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

    При использовании такого подключения запомните несколько моментов:

    1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
    2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
    3. Два других проводника объединяются друг с другом в распределительной коробке.
    4. Нулевой и земельный провод подаются напрямую на лампы.

    Итоги

    Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

    3-позиционный переключатель | Как подключить выключатель света

    threethreeЭти схемы трехпозиционных переключателей управляют несколькими источниками света


    Теги:  выбор схемы трехпозиционного выключателя света. Это когда два переключателя управляют одним и тем же светом (или огнями).

    Электрический символ указывает, где питание входит в цепь.


    Метки:  3-позиционный выключатель, трехпозиционный выключатель света, трехпозиционный выключатель


    Питание цепи подключается к светильнику F1 через кабель C5. Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4. Горячий ток от источника питания подсоединяется к общему выводу выключателя (SW1) кабелем С1.

    Ходовые части от выключателей через C1 и C2 сращиваются через крепления и соединяются кабелем C3.

    Горячий свет поступает от общего вывода SW2 по кабелю C2, где он соединяется с горячим LT1 по кабелю C4.


    Теги:  2 света, трехпозиционный переключатель, подача питания через свет, трехпозиционный переключатель, путешественники, два светильника


    Ниже показаны два крепления между трехпозиционными переключателями.

    Источник питания – через распределительную коробку SB1 и трехжильный кабель (C1) проходит оттуда к первому светильнику (F1). Два двухжильных кабеля (C3 и C4) проходят между приборами, а трехжильный кабель (C2) проходит от второго прибора (F2) до второго трехпозиционного переключателя (SW2).

    Горячий источник подключен к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое устройство, через кабель C1, где он соединяется с нейтралью обоих фонарей. Контактные провода от двух выключателей проходят прямо через светильники через кабель C3.


    Теги:  2 лампочки, 3-позиционный выключатель, как подключить выключатель, 3-позиционный выключатель, путешественники, 2 фары


    Здесь у нас есть несколько ламп, управляемых 3-позиционными выключателями.

    Горячая от источника питания (кабель С1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль приправляется, в распределительной коробке SB1, через ко второму трехходовому переключателю (SW2) через трехжильный кабель (кабель C2, который также содержит бегунки, соединяющие два выключателя), где он соединяется с первым приспособлением (F1) и соединяется с нейтралью каждого светильника. Таким же образом горячий вывод от общей клеммы трехпозиционного переключателя SW2 соединяется с горячим выводом на каждом светильнике через кабель C3 (соединенный в приспособлении F1).


    Теги:  2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, несколько источников света, Подача питания через выключатель, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, два источника света


    Силовой кабель C1 подключается к цепи светильника F1. Здесь нейтраль соединяется с лампой F1 и соединяется с лампой F2. Горячий ток от источника питания проходит через оба светильника и заканчивается на общей клемме SW1 через кабель C3.

    Ходовые части каждого выключателя соединяются между собой кабелем С4 (белый и красный провода с изоляцией).

    Белый провод кабеля C3 с изоляционной лентой — это горячее соединение с лампой LT2 (где красный провод кабеля C2 используется для соединения горячего провода со следующим светом LT1).


    Теги:  2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, подача питания через свет, трехпозиционный выключатель, трехпозиционный выключатель, путешественники, два источника света


    Вход питания цепь в распределительной коробке (SB1) и горячее соединяется с общей клеммой трехпозиционного переключателя (SW1), а нейтраль соединяется с нейтральной клеммой фонаря. Переходники от SW1 (через кабель C1) сращиваются на приспособлении и проходят ко второму трехпозиционному переключателю (SW2) через кабель C2. Общий вывод SW2 подает питание на горячий вывод фонаря.


    Теги:  3-позиционный выключатель, Подача питания через переключатель, Трехпозиционный выключатель, дорожные


    Источник питания в этой цепи входит в осветительную арматуру, где нейтраль соединяется со светом, а горячее соединение проходит через ( через кабель C2) к общей клемме трехпозиционного переключателя (SW2). Путешественники между выключателями также соединены между собой в светильнике. Питание к светильнику подается через общий вывод трехпозиционного переключателя SW1.


    Теги:  3-позиционный выключатель, Как подключить свет, подача питания через свет, Трехпозиционный выключатель, путешественники


    На этой схеме подключения выключателя питания подача питания соединяется с цепью через осветительную арматуру, где двухпроводной кабель (C2) идет от светильника к первому трехпозиционному переключателю (SW1), а трехжильный кабель (C3) соединяет два переключателя. Горячий источник подсоединяется к белому проводу (который должен быть помечен как горячий с черным отводом) и проходит к общему выводу SW1, а отсюда горячий от света подсоединяется к общему выводу второго 3. путевой переключатель (SW2).




    Теги:  3-позиционный переключатель, Как подключить свет, как подключить световой выключатель, осветительная арматура, подача питания через свет


    Здесь у нас есть один свет, управляемый 3-позиционными переключателями.

    Горячее напряжение от источника питания подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль подключается через (SB1) ко второму трехходовому переключателю (SW2) через трехжильный кабель (C2, который также несет дорожки, соединяющие два выключателя), где он соединяется (SB2) с нейтральной клеммой фонаря. Горячий провод от общего вывода второго трехпозиционного переключателя (SW2) подключается к горячему выводу фонаря.

    См.: как подключить выключатель света с двумя лампочками


    Теги:  3-позиционный выключатель, 3-позиционный выключатель, Как подключить свет, как подключить выключатель света, Питание через выключатель, три путевой выключатель света, трехпозиционный выключатель, путешественники



    Схема подключения выключателя света Полное руководство и бесплатные шаблоны

    Знания

    Знайте все о схеме подключения выключателя света

    Что такое выключатель света?

    Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

    Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.

    Что находится внутри выключателя света?

    Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

    Источник: wikipedia.org

    Цвета проводов в выключателе света

    Выключатель света имеет три провода.

    • Белый провод также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
    • Черный или иногда красный провод , также известный как горячий провод, входит в латунный винт.
    • зеленый провод , провод заземления, соединяется с зеленым винтом в выключателе или электрической коробке.

    Источник: www.belkin.com

    Универсальное программное обеспечение для построения диаграмм

    Легко создавайте более 280 типов диаграмм

    Легко начинайте строить диаграммы с помощью различных шаблонов и символов

    • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
    • Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

    ПОПРОБУЙТЕ БЕСПЛАТНО

    Безопасность подтверждена | Переключиться на Mac >>

    ПОПРОБУЙТЕ БЕСПЛАТНО

    Безопасность подтверждена | Перейти на Linux >>

    ПОПРОБУЙТЕ БЕСПЛАТНО

    Безопасность подтверждена | Переключиться на Windows >>

    Как работает выключатель света?

    Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

    Подключение выключателя света

    В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

    Для подключения выключателя необходимо иметь эти инструменты и оборудование.

    • Выключатель света на 15 ампер
    • Проволочные гайки
    • Универсальный нож
    • крестовая отвертка
    • Инструмент для зачистки проводов
    • Плоскогубцы с игольчатыми губками

    Мы рассмотрим две основные конфигурации подключения выключателя света.

    Питание коммутатора

    На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

    • Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
    • Соедините два медных провода дополнительным медным проводом.
    • Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
    • Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
    • Проделайте вышеуказанный шаг и с другими черными проводами.
    • Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
    • Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.
    Сила света

    Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

    • Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
    • Теперь подключите петлю черного провода к клемме в нижней части переключателя.
    • Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
    • Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.

    Схемы подключения выключателя света

    Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными в отношении того, что мы видели выше.

    Подключение однополюсного выключателя

    Источник: www.do-it-yourself-help.com

    Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

    Схема подключения одного выключателя света

    Если вы хотите использовать эти шаблоны, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно!

    Скачать бесплатно

    Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

    Проводка Два выключателя и две лампочки

    Источник: www.do-it-yourself-help.com

    Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

    Схема подключения 2-ходового переключателя

    Скачать бесплатно

    Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.

    Подключение нескольких выключателей света

    Источник: www.do-it-yourself-help.com

    Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

    Схема подключения 3-ходового переключателя

    Скачать бесплатно

    Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.

    Символы электрической схемы выключателя света

    Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.

    Используйте EdrawMax для создания схемы подключения

    Очень важно правильно подключить выключатель света . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

    Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете.

    EdrawMax — лучшее простое в использовании программное обеспечение для создания диаграмм. EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.

    Связанные статьи

    Интересно проводите самоанализ в интеллект-карте Шесть лучших практичных интеллект-карт для бизнес-плана Полное руководство по архитектурным диаграммам Карта разума для маркетологов | EdrawMind Сравнение интеллект-карт и спайдерграмм

    Рабочий лист переключателей — основное электричество

    • Главная
    • Рабочие листы
    • Основное электричество
    • Переключатели

    PDF-версия

    • org/Question»>
      Вопрос 1

      Для чего предназначен переключатель , показанный на этой схеме?

      Показать ответ

      Это устройство известно как выключатель , и его назначение в этой цепи — установить или разорвать электрическую непрерывность цепи для управления лампочкой.

      Примечания:

      Начинающие студенты часто находят терминологию для выключателей запутанной, потому что слова открыть и закрыть звучат похоже на терминологию, используемую для дверей, но не означают совсем то же самое, когда используются в отношении переключатель! Чтобы избежать путаницы, спросите учащихся, как они могут понимать эти термины так, чтобы они соответствовали их значению в контексте электрического выключателя.

      Одной из аналогий, которую можно использовать для функции переключателя, которая имеет смысл со схемой, является подъемный мост: когда мост опущен (закрыт), автомобили могут пересекать его; когда мост поднят (открыт), автомобили не могут.

    • вопрос 2

      Как устроен электрический выключатель? Что происходит внутри переключателя, который фактически «закрывает» или «размыкает» путь для электрического тока?

      Показать ответ

      В переключателях обычно используются металлические контакты , которые соприкасаются или раздвигаются с помощью какого-либо приводного рычага, вала или другого механического узла.

      Примечания:

      Недорогой тип выключателя, который я использую для обучения основам электричества/электроники, — это бытовой выключатель света. Доступные в хозяйственных магазинах по очень низкой цене, эти переключатели прочны и легко подключаются к реальным цепям, большим или малым. Для ответа на этот вопрос вы можете предложить учащимся разобрать один или два таких переключателя, чтобы посмотреть, как они устроены.

      Этот вопрос также является хорошим поводом для начала разговора о надежности коммутаторов. Учитывая, что у него есть движущиеся части, что может выйти из строя в переключателе? Как насчет самих контактов: что может произойти с ними со временем, особенно если их «перегрузить» слишком большим электрическим током?

    • Вопрос 3

      Какая разница, если переключатель расположен в одном из этих двух альтернативных мест в цепи?

      Показать ответ

      Выбор расположения переключателей, показанный на двух альтернативных схемах, не имеет никакого значения. В любом случае выключатель одинаково контролирует лампочку.

      Примечания:

      Некоторым учащимся трудно усвоить эту концепцию. Убедитесь, что все они понимают природу электрического тока и важность непрерывности всей цепи. Возможно, лучший способ для студентов освоить эту концепцию — построить работающие схемы аккумулятор-выключатель-лампа. Напомните им, что их «исследование» этих вопросов рабочего листа не ограничивается чтением книг. Это не только верно, но и предпочтительнее , чтобы они могли экспериментировать самостоятельно, если напряжение достаточно низкое, чтобы не было опасности поражения электрическим током.

      Одной из аналогий, которую можно использовать для функции переключателя, которая имеет смысл со схемой, является подъемный мост: когда мост опущен (закрыт), автомобили могут пересекать его; когда мост поднят (открыт), автомобили не могут.

    • Вопрос 4

      Имеет ли этот переключатель (в замкнутом состоянии) низкое или высокое сопротивление между его клеммами?

      Показать ответ

      Замкнутый переключатель должен иметь низкое сопротивление между его клеммами.

      Примечания:

      Спросите учащихся, что бы это значило, если бы замкнутый переключатель действительно измерял высокое сопротивление между своими клеммами. Знание того, какими должны быть измерения любого электрического компонента , является очень важным навыком для устранения неполадок.

    • Вопрос 5

      Как можно использовать измеритель (или тестер проводимости/обрыва цепи), чтобы определить, находится ли этот электрический выключатель в положении 9?0379 открыт или закрыт состояние?

      Показать ответ

      Большинство мультиметров имеют диапазон измерения «сопротивления» («шкала Ом»), который можно использовать для проверки непрерывности. С помощью мультиметра или тестера проводимости/обрыва цепи измерьте расстояние между двумя винтовыми клеммами этого переключателя: если сопротивление низкое (хорошая проводимость), то переключатель замкнут . Если измеренное сопротивление бесконечно (нет проводимости), то переключатель находится в положении 9.0379 открыть .

      Примечания:

      Это еще один вопрос, который хорошо подходит для экспериментов. Жизненно важный навык, который должны развить учащиеся, заключается в том, как использовать свое тестовое оборудование для диагностики состояний отдельных компонентов.

      Недорогой источник простых (SPST) выключателей — это хозяйственный магазин: используйте тот же тип выключателя, который используется в домашнем управлении освещением. Эти переключатели очень недороги, прочны и снабжены прочными винтовыми клеммами для крепления проводов. При использовании в небольших проектах с батарейным питанием они почти не поддаются разрушению!

    • Вопрос 6

      Определите следующие типы выключателей в соответствии с количеством «полюсов» и «ходов» каждого выключателя:

      Показать ответ

      Примечания:

      Выключатели бывают всех типов и размеров, и учащимся важно распознавать некоторые распространенные типы выключателей, как по названию, так и по условному обозначению.

    • Вопрос 7

      Определите следующие типы переключателей в зависимости от их способа приведения в действие (как физически работает каждый переключатель):

      Показать ответ

      Примечания:

      Студенты, вероятно, захотят узнать, как на самом деле работает температурный выключатель. Будьте готовы объяснить, как можно использовать биметаллические элементы для приведения в действие небольших механизмов, таких как переключатели, или предложите учащимся исследовать это самостоятельно.

    • Вопрос 8

      Какой тип переключателя представлен этим символом на схеме?

      Показать ответ

      Это селектор переключателя типа с размыканием перед включением.

      Примечания:

      Селекторные переключатели очень, очень распространены в электрических и электронных схемах для выбора различных функций машины.

    • Вопрос 9

      Какой тип переключателя представлен этим символом на схеме?

      Показать ответ

      Это селектор переключателя типа .

      Примечания:

      Селекторные переключатели очень, очень распространены в электрических и электронных схемах для выбора различных функций машины. Размыкающие выключатели обычно используются там, где необходимо обеспечить непрерывность с помощью переключателя, который переключается между различными положениями.

    • Вопрос 10

      В каком положении должны находиться выключатели, чтобы лампочка могла получать питание?

      Показать ответ

      Чтобы лампочка была под напряжением, оба переключателя должны быть либо в положении «вверх», либо в положении «вниз».

      Примечания:

      Такая схема подключения («трехходовые» выключатели) обычно используется в жилых помещениях для управления лампочкой в ​​коридоре с выключателями на обоих концах. Как только учащиеся связывают эту схему с личным опытом, она обычно обретает для них гораздо больший смысл.

    • Вопрос 11

      Электродвигатели модели с постоянными магнитами очень просто реверсировать: просто переключите полярность питания постоянного тока на двигатель, и он будет вращаться в другом направлении: переключатель может быть помещен в эту цепь для изменения направления вращения двигателя без необходимости отсоединения и повторного подключения проводов:

      Показать ответ

      Примечания:

      Переключатели DPDT часто используются в качестве устройств для переключения полярности. Несомненно, ваши ученики когда-нибудь увидят (или создадут!) такое расположение переключателей в своей карьере.

    • Вопрос 12

      Что будет делать лампочка, когда выключатель разомкнут и замкнут?

      Показать ответ

      Когда выключатель замкнут, лампочка получает полное напряжение от батареи. Когда выключатель разомкнут, на лампочку будет поступать меньшее напряжение (и, соответственно, меньший ток).

      Примечания:

      Это еще одна возможность рассмотреть значения слов «открыто» и «закрыто» применительно к переключателям. Опять же, учащиеся, плохо знакомые с электричеством, часто путают эти термины, потому что в контексте дверей они имеют противоположное значение.

    • Вопрос 13

      Изучите эту принципиальную схему:

      Теперь, не перемещая следующие компоненты, покажите, как их можно соединить вместе проводами, чтобы сформировать ту же цепь, что и на приведенной выше схеме:

      Показать ответ

      Примечания:

      Одним из самых сложных навыков для учащихся является способность переводить красивую, аккуратную принципиальную схему в беспорядочную, реальную схему, и наоборот. Для развития этого навыка требуется много практики.

      Студентам очень полезно обсудить, как они решают подобные проблемы друг с другом. Для тех студентов, у которых есть проблемы с визуализацией форм, простой совет или «уловка», которые можно использовать при переводе схем в иллюстрации или наоборот, могут оказаться неоценимыми.

    • Вопрос 14

      К чему относится нормальное состояние электрического выключателя? В частности, в чем разница между нормально разомкнутым переключателем и нормально замкнутым переключателем ?

      Показать ответ

      «Нормальное» состояние переключателя относится к разомкнутому или замкнутому состоянию контактов, когда к переключателю не приложено усилие срабатывания.

      Примечания:

      Важным условием для того, чтобы электрический выключатель был «нормально разомкнутым» или «нормально замкнутым», является наличие пружины, возвращающей его в «нормальное» состояние при отсутствии исполнительного механизма. сила. Переключатели с фиксацией, такие как большинство тумблеров, на самом деле не могут быть определены с точки зрения «нормального» чего-либо. Обсудите это со своими учениками, возможно, показав им несколько примеров переключателей мгновенного действия, которые являются либо Н.О. или N.C.

    • Вопрос 15

      Определите «нормальное» состояние каждого переключателя, будь то нормально разомкнутый (НО) или нормально замкнутый (НЗ):

      На основе показанных символов опишите, какое физическое состояние приводит к контакты переключателя разомкнуты и какое условие приводит к замыканию контактов переключателя для каждого переключателя.

      Показать ответ

      Реле температуры: холодный = контакты замкнуты, горячий = контакты разомкнуты
      Кнопочный переключатель: не нажат = контакты замкнуты, нажаты = контакты разомкнуты
      Реле давления: нет давления = контакты разомкнуты, давление подано = контакты замкнуты

      Примечания:

      Обсудите со своими учащимися различные типы переключателей, показанных в этом вопросе (не только их нормальное состояние, но и какое физическое событие активирует каждый тип переключателя). Существует очень много различных типов переключателей — гораздо больше, чем просто переключателей, приводимых в действие рукой человека!

    • Вопрос 16

      Определите «нормальное» состояние каждого переключателя, будь то нормально разомкнутый (НО) или нормально замкнутый (НЗ):

      На основе показанных символов опишите, какое физическое состояние приводит к контакты переключателя разомкнуты и какое условие приводит к замыканию контактов переключателя для каждого переключателя.

      Показать ответ

      • Концевой выключатель: нетронутый = контакты разомкнуты, механическая сила = контакты замкнуты
      • Датчик расхода: нет потока жидкости = контакты разомкнуты, поток жидкости = контакты замкнуты
      • Реле уровня: сухое (висит в воздухе) = контакты замкнуты, погружные = контакты разомкнуты

      Примечания:

      Обсудите со своими учащимися различные типы переключателей, показанных в этом вопросе (не только их нормальное состояние, но и какое физическое событие активирует каждый тип переключателя). Существует очень много различных типов переключателей — гораздо больше, чем просто переключателей, приводимых в действие рукой человека!

    • Вопрос 17

      Определите «нормальное» состояние каждого переключателя, будь то нормально разомкнутый (НО) или нормально замкнутый (НЗ):

      На основе показанных символов опишите, какое физическое состояние приводит к контакты переключателя разомкнуты и какое условие приводит к замыканию контактов переключателя для каждого переключателя.

      Показать ответ

      • Реле давления: нет приложенного давления = контакты замкнуты, приложено давление = контакты разомкнуты
      • Переключатель скорости: нет движения = контакты разомкнуты, движение = контакты замкнуты
      • Кнопочный переключатель: не нажат = контакты разомкнуты, нажаты = контакты замкнуты

      Примечания:

      Обсудите со своими учащимися различные типы переключателей, показанных в этом вопросе (не только их нормальное состояние, но и какое физическое событие активирует каждый тип переключателя). Существует очень много различных типов переключателей — гораздо больше, чем просто переключателей, приводимых в действие рукой человека!

    • Вопрос 18

      Найдите один или два настоящих выключателя и принесите их с собой в класс для обсуждения. Предоставьте как можно больше информации о ваших выключателях до обсуждения:

      • Количество полюсов
      • Количество бросков
      • Номинальное напряжение контактов
      • Текущий рейтинг контактов
      • Состояние контактов для различных положений привода
      • Тип (переключатель, кнопка)

      Показать ответ

      Если возможно, найдите техническое описание производителя ваших компонентов (или хотя бы техническое описание аналогичного компонента), чтобы обсудить его с одноклассниками.

      Примечания:

      Цель этого вопроса — заставить учащихся кинестетически взаимодействовать с предметом. Может показаться глупым предлагать учащимся выполнять упражнение «покажи и расскажи», но я обнаружил, что такие занятия очень помогают некоторым учащимся. Для тех учащихся, которые являются кинестетами по своей природе, очень полезно на самом деле касаются реальных компонентов, изучая их функции. Конечно, этот вопрос также дает им прекрасную возможность попрактиковаться в интерпретации маркировки компонентов, полюсов и расстояний, использовать мультиметр, получить доступ к таблицам данных и т. д.

    Связанный контент

    • Phoenix Contact FL Switch 2000 Управляемые коммутаторы | Обзор рекомендуемых продуктов
    • МИКРОПЕРЕКЛЮЧАТЕЛЬ Honeywell серии MT | Краткое описание нового продукта
    • Конфигурация коммутатора Precision SPI
    • увеличивает плотность каналов
    • Новые семейства коммутаторов призваны разрушить сложную сетевую инфраструктуру
    • Защищенные от сбоев коммутаторы и мультиплексоры Analog Devices | Краткое описание нового продукта
    • Научное обозначение и метрические префиксы
    • Указатель рабочих листов
    • Знакомство с проектным комплектом Wire-by-Number

    Публикуется на условиях лицензии Creative Commons Attribution License

    Вам также может понравиться

    • Понимание и преодоление проблем создания систем управления автомобильными батареями высокого напряжения

      В партнерстве с Infineon Technologies

    • Как выбрать преобразователь переменного тока в постоянный

      В партнерстве с CUI Inc.

    • Вспомогательное питание для зарядных устройств для электромобилей

      В партнерстве с CUI Inc.

    • 7 экспертов о новых подходах к проектированию сетей распределения электроэнергии

      В партнерстве с YAGEO Group

    • Основные различия между суперконденсаторами и батареями

      В сотрудничестве с Eaton Electronic Components

    Подключение 2-ходового выключателя освещения (плюс схемы)

    Вас смущает мысль о проводных выключателях? Как подключить двухпозиционный выключатель, чтобы свет горел наверху?

    Любители самоделок часто находят электрические выключатели полной загадкой, когда это не сложно. Когда вы поймете, как работает двусторонний переключатель, вы сможете легко перейти к трехстороннему переключателю. Двухпроводный переключатель, чтобы ваши огни загорались в другом месте, переключаясь на нейтраль на общей клемме.

    Содержание

    • 1 Как подключить двухпозиционный переключатель?
    • 2 Недостаток такого подключения
    • 3 Двунаправленный переключатель освещения 3-проводная система
    • 4 Как работает двунаправленная схема освещения?
    • 5 Что такое общий провод двухпозиционного переключателя?
    • 6 Можно ли подключить штепсельную розетку к выключателю света в Великобритании?
    • 7 Имеет ли значение, какой провод куда идет на выключателе света?
    • 8 Имеют ли выключатели света нейтраль?
    • 9Как подключить интеллектуальный выключатель без нейтрального провода?
    • 10 Нужен ли интеллектуальным выключателям заземляющий провод?
    • 11 В чем разница между нейтральным проводом и проводом заземления?
    • 12 Может ли нейтральный провод ударить вас током?

    Как подключить двусторонний переключатель?

    Хорошо, вы всегда подключаете провод под напряжением (коричневый), также известный как общий, к верхней части переключателя. Убедитесь, что цепь отключена, прежде чем начинать разрывать соединения.

    Подведите нейтраль от потолочной розетки к основанию выключателя и прервите соединение. Это обычный выключатель света.

    Теперь, чтобы подключить двухсторонний переключатель, вам нужно будет подвести общий провод к одному переключателю и заглушить.

    Подсоедините свой нейтральный (синий) провод к общему проводу на следующем выключателе и подключите его. У вас будет две клеммы на основании каждого переключателя, соединяющие клеммы 1 с 1 и 2 с 2.

    Переключатель готов, как показано на схеме.

    Эта комбинация переключателей используется в старых домах и хорошо работает, но для новых построек предпочтительнее использовать 3-позиционные переключатели.

    Недостатки такого способа подключения

    Использование этого метода подключения называется методом экономии кабеля. Экономия на кабеле — это пережиток 2-х мировых войн, а электрика прошла долгий путь. Для управления используется всего два провода.

    Существует вероятность того, что выводы нейтрали могут исходить от других цепей освещения, использующих эту конфигурацию. Основание лестницы может отличаться от верха лестницы.

    Это опасно, поэтому существует простой способ подключения: 2-позиционный переключатель 3-проводной системы.

    Двусторонний выключатель освещения 3-проводная система

    Из этой схемы видно, что проводка от розетки намного проще и обеспечивает эффективный способ переключения.

    Как работает двухсторонняя схема освещения?

    Термин «двойной способ» означает, что у вас есть два переключателя в двух разных местах для управления одной лампочкой.

    Эта конфигурация в основном встречается на лестничных клетках, поэтому вы можете выключить свет на лестничной площадке и наоборот, когда ложитесь спать.

    Если вы не уверены в правильности подключения выключателей, вызовите электрика, так как выключатели могут быть подключены неправильно и при этом работать, но они будут выделять тепло и могут вызвать пожар.

    Что такое общий провод двухпозиционного переключателя?

    Когда вы снимите лицевую панель с коммутатора, вы увидите, что COM имеет букву C в верхней части коммутатора.

    Общий для прямой передачи, коричневый провод.

    Вы увидите L1 в нижней части переключателя; это для выхода от выключателя света.

    Можно ли подключить розетку к выключателю света в Великобритании?

    Кабель молнии недостаточен для подачи 13 ампер на розетку. Кабель освещения обычно имеет сечение 1,5 мм, а кабель розетки — 2,5 мм, поэтому он может нести больше ампер для вашего устройства. С помощью цепи освещения можно использовать кабель на максимальную мощность.

    Имеет ли значение, какой провод куда идет на выключателе?

    Да и нет, если вы подключаете оба переключателя одинаково, не имеет значения, куда идут провода, при условии, что он такой же, как и у другого переключателя.

    Это может означать, что ваш переключатель будет работать в перевернутом положении, что некоторых может раздражать. Чтобы исправить это, требуется несколько минут для правильной проводки.

    Имеют ли выключатели света нейтраль?

    Это зависит. Если это световая проводка, то нет.

    Чтобы традиционный выключатель включал и выключал свет, он должен замыкать и размыкать цепь. Традиционно в Великобритании это проводка так, что под напряжением (коричневый) и нейтральный (синий) провода (в старых домах могут быть красные и черные кабели соответственно).

    Первичный источник питания (входящая мощность) сначала направляется к светильнику, затем активный источник питания направляется на выключатель, и, наконец, коммутируемый источник питания (активный и прерванный) возвращается обратно к светильнику.

    Это называется «проводка с первым светом», что означает отсутствие нейтрали на переключателе. Под напряжением от лампы к выключателю используется коричневый провод, затем для переключения под напряжением используется синий провод, который обычно помечен коричневой лентой, чтобы указать, что это переключение под напряжением, а не нейтраль.

    Как подключить интеллектуальный выключатель без нейтрального провода?

    Вы не можете. В Великобритании кабель к вашему освещению будет двойным и заземляющим T&E, так что будет присутствовать нейтральный синий провод.

    Если вы хотите использовать интеллектуальный выключатель, вам потребуется установить нейтральный провод или новый кабель освещения, что кажется лучшим вариантом.

    Стоит доверить это квалифицированному электрику. Возможно, они смогут протянуть дополнительный нейтральный кабель через кабелепровод к выключателю.

    Нужен ли интеллектуальным выключателям заземляющий провод?

    Нет, коммутатору требуется постоянное питание. Интеллектуальный переключатель позволяет удаленно управлять освещением с помощью приложения на телефоне из любой точки мира, где есть подключение к Интернету.

    Система использует свою электронику Vss или GND для заземления, поэтому никогда не подключайте заземление к интеллектуальному выключателю.

    В чем разница между нейтральным проводом и проводом заземления?

    Оба являются важными проводниками, и к ним нельзя прикасаться. Ваш синий нейтральный провод замыкает цепь и позволяет электричеству течь обратно к потребителю.

    Заземляющий провод — это ваш защитный механизм в электрической цепи. Если возникает неисправность, зеленая и коричневая земля переносит электричество на землю.

    Может ли нейтральный провод ударить вас током?

    Да, нейтраль возвращает электричество к потребителю и может передавать такое же напряжение и карты, как и провод под напряжением. Если вы прикоснетесь к нему, электричество пробежит через ваше тело к земле, что может привести к летальному исходу.

    cubus-adsl.dk — Многоходовое переключение — Двустороннее переключение

    В этой статье рассматриваются возможные схемы подключения, когда несколько выключателей соединены вместе, чтобы иметь возможность включать и выключать нагрузку (обычно свет) из разных мест.

    Возможны три схемы подключения. Для удобства в этой статье они названы A, B и C. В обычных цепях освещения используются только схемы проводки типа А и Б. Схема подключения типа С может использоваться в цепях низкого напряжения.

    • Многоходовое переключение, тип А
    • Многоходовое переключение, тип B
    • Многоходовое переключение, тип C
    Электрические выключатели, используемые для двухстороннего переключения (2 места, где можно включить и выключить свет), называются двусторонними переключателями (Великобритания) или трехпозиционными переключателями (США). Эти типы переключателей могут иметь маркировку C для общей клеммы и L1 и L2 для других клемм. В США винт на общей клемме может быть помечен черным цветом.

    Когда требуется более двух мест для включения и выключения света, дополнительные выключатели должны быть другого типа, называемые промежуточными переключателями (Великобритания) или четырехпозиционными переключателями (США). На следующих схемах видно, что эти переключатели расположены между ранее упомянутыми двухпозиционными переключателями во всех цепях проводки (типа A, B и C).

    В схеме многоходового переключения типа А провод под напряжением подключается к общей клемме одного из двухходовых переключателей. Осветительный прибор подключается к общему выводу другого двухпозиционного выключателя. Провода между электрическими выключателями называются «стропами» (Великобритания) или «путешественниками» (США).

    Двустороннее переключение, тип А

    Схема подключения 2-позиционной коммутационной цепи типа А, показывающая проводные соединения между двумя 2-позиционными переключателями и лампой. При нынешнем положении выключателей свет не горит — нет пути тока от провода под напряжением к нейтрали.

    Трехходовое переключение, тип A

    Схема подключения трехходовой коммутационной цепи типа А. Единственным отличием от упомянутой выше 2-позиционной схемы переключения является промежуточный переключатель, расположенный между двумя 2-ходовыми переключателями.

    С дополнительными промежуточными выключателями, расположенными последовательно между двумя 2-позиционными выключателями, можно включать и выключать свет в любом количестве мест. Это также верно для следующих схем подключения B- и C-типа.

    В схеме многоходового переключения типа В провод подключается между общими выводами двухходовых переключателей.

    Преимуществом по сравнению с типом А может быть то, что провод под напряжением присутствует в двух местах при схеме подключения типа В в случае розетки.

    Двустороннее переключение, тип B

    Схема подключения 2-ходовой коммутационной цепи типа B. Эта схема подключения характеризуется проводом между общими клеммами 2-позиционных переключателей.

    Трехходовое переключение, тип B

    Схема подключения трехходовой коммутационной цепи типа B. Важно, чтобы провод под напряжением и провод к лампе были подключены к одной стороне (здесь с левой стороны). В противном случае свет не будет попеременно включаться и выключаться во всех комбинациях.

    Как упоминалось в разделе типа А, между двусторонними переключателями может быть установлено более одного промежуточного переключателя.

    Схема подключения С-типа использовалась в старые времена с целью экономии некоторой длины провода, но сегодня она не используется по двум веским причинам. Во-первых, к выключателю подключаются как нейтральный, так и активный провода, что делает возможным короткое замыкание при выключении из-за возникновения электрической дуги. Во-вторых, лампа может быть выключена и все еще иметь потенциал под напряжением. В одной из комбинаций схемы подключения С-типа лампа выключается, когда оба вывода лампы «горячие».

    В схеме проводки типа С осветительный прибор подключается между двумя общими клеммами двухпозиционных выключателей.

    Двухстороннее переключение, тип C

    Схема подключения 2-ходовой коммутационной цепи С-типа. Схема используется только при низком напряжении по причинам, изложенным выше.

    Трехходовое переключение, тип C

    Схема подключения трехходовой коммутационной цепи С-типа. Если левый двухпозиционный переключатель изменит свое положение, лампа погаснет. Но патрон по-прежнему будет подключен к токоведущим проводам на обеих клеммах. Это одна из причин, по которой данную схему подключения не следует использовать в обычных цепях освещения.


    Когда во многих местах желательны возможности включения и выключения, обычно предпочтительно использовать кнопки и бистабильные или импульсные реле или систему интеллектуального управления домом.


    Внешние ресурсы:

    Shelly 1L Проводка для двухпозиционного переключателя — как? — Оборудование

    fenty17

    #1

    Я хочу установить в коридоре светильник Shelly 1L с двумя светильниками, каждый из которых управляется двумя переключателями. Насколько я могу судить, есть два способа двустороннего переключения. Моя ситуация показана справа на этой диаграмме (один переключатель с постоянным напряжением, другой с переключением под напряжением, подключенным к общему). https://www.downlights.co.uk/media/FAQs/wiring-example-2-way-switches.jpg

    Я часами пытался понять, как подключить Shelly, и я почти уверен, что ответ лежит на этой схеме из группы поддержки Shelly Facebook: Войти в Facebook | Facebook

    Я компетентный любитель электроники, поэтому я понимаю основы. Но, возможно, я слишком долго смотрел на электрические схемы, потому что я просто не могу понять, что куда идет.

    Кто-нибудь может простыми словами объяснить, что мне нужно сделать, чтобы перейти от того места, где я сейчас нахожусь, к установлению Шелли?

    фенти17

    #2

    Новый день и свежий взгляд Я разобрался!

    параутенбах (Питер Раутенбах)

    #3

    У меня тоже была своя доля путаницы по этому поводу (и у меня есть диплом инженера (не практикующий), но я не электрик). У меня тоже есть двухпозиционный выключатель в коридоре, который в какой-то момент нужно сделать умным. Не поделитесь, с чем вы ездили? Схема ФБ? Первый или второй?

    фенти17

    #4

    Да, конечно. Эта диаграмма из ссылки на Facebook верна.

    image720×522 28,8 КБ

    Меня смутило то, что второй переключатель требует перемещения L2 в Common, что мне показалось нелогичным. Но в этой двусторонней проводке это имеет смысл.

    Для пояснения шагов (которые в некоторых отношениях гораздо легче понять, чем интерпретировать схему):

    Переключатель 1 (с постоянным напряжением)

    • Отключить постоянный ток от общего и подключить к L Shelly 1L
    • Подсоедините перемычку от O на Shelly к L1 на переключателе (обратите внимание, чтобы существующий провод L1 оставался на месте)
    • Отключить L2 от коммутатора и подключить к SW1 на Shelly
    • Подсоедините перемычку SW2 на Shelly к общему проводу на коммутаторе
    • .

    Переключатель 2 (с переключателем под напряжением)

    • Отключите L2 и подключите его к общему (обратите внимание, что вы должны проверить, что L2 на самом деле является L2 на обоих переключателях. В моем случае они были одного цвета, что имеет смысл.)
    • Примечание: оставьте общий провод на месте, чтобы у вас было два провода.

    Наконец, при настройке Shelly убедитесь, что оба коммутатора находятся в режиме Edge.

    Рад, что наконец-то это заработало в моем зале, и надеюсь, что этот метод поможет некоторым людям. У меня немного мерцает даже после установки байпаса, но я думаю, что лампочки тоже играют в этом роль. Фактическая установка на месте, и, что касается жены, переключатели такие же, как и всегда! Победитель.

    6 отметок «Нравится»

    (Триплоидное дерево)

    #5

    Это было очень полезно, спасибо.

    На коммутаторе 2 я сначала удалил общий провод и заглушил его, а когда перечитал инструкцию, понял, что должен был оставить его на месте.
    Также было обнаружено, что L1 и L2 были поменяны местами (трудно проверить непрерывность с другого этажа), но опять же, быстрая замена привела к тому, что все заработало.

    фенти17

    #6

    Отлично. Рад, что это помогло кому-то, так как мне потребовались месяцы исследований, прежде чем я рискнул попробовать установить! Теперь я отредактировал инструкции, чтобы уточнить, что общий на переключателе 2 должен оставаться там, где он есть.

    1 Нравится

    (Отвержение)

    #8

    Возвращаясь, чтобы сказать «спасибо» за то, что поделились своим решением и подробными заметками, @fenty17. Могу подтвердить, что этот подход отлично работает с моим освещением в холле.
    Возникло легкое мерцание при включении схемы. Сначала я предположил, что это проблема с проводкой, но с тех пор решил, изменив настройку Shelly ECO MODE на отключенную.
    Еще раз спасибо!

    Каадлайк

    #9

    Спасибо, что поделились решением.
    @fenty17 один уточняющий вопрос.
    На предыдущем изображении L1 и L2 соединены друг с другом. В инструкциях на постоянной активной стороне есть шаг по подключению L2 к SW1 в Shelly. На следующем изображении SW1 Шелли подключен к L1 на стороне коммутации. Есть ли какая-то путаница между L1 и L2 (на изображении L1 и L2 на постоянно живой стороне меняются сторонами между изображением до и после) или я что-то неправильно понял?

    петрклик16 (Петриклиц16)

    #10

    Привет, можешь помочь мне с этой проблемой?
    У меня Shelly 1 Plus и свет подключен к двум выключателям.

    20220822_1801031815×2420 275 КБ

    Теперь, когда я отключаю один из выключателей света, Шелли не может включить свет, и в этом решении, если я включу свет через Шелли, невозможно выключить свет никакими переключателями…

    петрклик16 (Петриклиц16)

    #11

    20220819_1938571210×1613 372 КБ

    фенти17

    #12

    Вы правы, нумерация изображений перепутана (не мое изображение!). Я думаю, вы можете просто предположить, что на изображении до есть 1 и 2 наоборот. Дело в том, что они подключены к 1 и 2 соответственно на втором переключателе перед запуском. Я предполагаю, что человек, который сделал изображение, заказал их таким образом, чтобы линии на диаграмме не пересекались.

    Какую бы сторону вы ни двигали, чтобы соединиться с «O» на Shelly, это другая сторона, которая должна быть подключена к SW1 на Shelly.

    Надеюсь, я помог вам, а не запутал больше!

    фенти17

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
