Предохранители ваз 2114 назначение и расположение: Предохранители ваз 2114: где находятся, замена — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Где находится блок предохранителей и как его заменить на ВАЗ 2114

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств.

За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

Обозначение	Функция
К1	Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2	За работу поворотников или аварийного сигнала .
К3	За электродвигатель системы очистки лобового стекла.
К5	Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6	Выход из строя этого компонента станет причиной неработающего клаксона.
К7	Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9	Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №	Амперы	За что отвечает:
F1	10	Задние противотуманки
F2	10	Поворотники и аварийная сигнализация
F3	7.5	Освещение салона
F4	20	Обогрев заднего стекла Плафон освещения подкапотного пространства
F5	20	Звуковой сигнал Вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель лобового стекла Прикуриватель
F8	7. 5	Правая противотуманная фара
F9	7.5	Левая противотуманная фара
F10	7.5	Габариты Подкапотная лампа Освещение номера Освещение приборов
F11	7.5	Габарит правой стороны автомобиля
F12	7.5	Правая фара ближнего света
F13	7.5	Левая фара ближнего света
F14	7.5	Правая фара дальний
F15	7.5	Левая фара дальний
F16	15	Лампы на приборной панели
F17		Резервный
F18		Резервный
F19		Резервный
F20		Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.

Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.

Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Источник: http://avtozam.com/vaz/2114/opisanie-bloka-predohranitelei/

Оцените статью: Поделитесь с друзьями!

Расположение предохранителей и реле ваз 2114

Лада 2114 «Чепырka» )) › Бортжурнал › Расположение и предназначение предохранителей ВАЗ 2114

Считаю данную информацию полезной. Схема с описанием позаимствованна с сайта: vaz-2114-lada.ru/2012/06/predoxraniteli/

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

описание: описание: описание: описание: описание: предохранители ваз схема

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.
Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А)

3 — предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

Порядок реле с верху в низ:

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Блок предохранителей ВАЗ 2114 – схема, расположение, подключение

Дорогие друзья, я уверен что практически все владельцы Самар с завидной периодичностью сталкиваются с проблемами в электрике своего автомобиля, и есть у меня подозрение, подкрепленное собственным опытом, что большая часть этих проблем прячется непосредственно в блоке предохранителей вашей ВАЗ-2115 и всего остального семейства. Этих блоков существует несколько видов, их производили разные заводы и они имеют разную маркировку, но в большинстве своем они идентичны, и сегодня мы рассмотрим их схемы, основные проблемы, и методы их решения.

Начнем с основного, думаю все знают где искать этот черный ящик пандоры под названием блок предохранителей – он расположен с левой стороны по ходу движения (водительской) под капотом ближе к лобовому стеклу. Кстати именно это его месторасположение сыграло злую шутку с большинством автовладельцев Самар – блок постоянно подвержен воздействию воды и периодически ввиду собственной не герметичности, забитых сливных дренажей и прочего выходит из строя, прогнивают как дорожки, так и другие его элементы, но это мы уже углубились, давайте начнем с малого – рассмотрим сам блок предохранителей ВАЗ 2114.

Блок предохранителей ВАЗ 2114, 2115 и 2113 – устройство и внешний вид

Собственно ничего необычного – типовое расположение предохранителей и реле, давайте их схематично пронумеруем:

Теперь все стало несколько понятнее, однако предстоит еще узнать какой предохранитель за что отвечает, это мы вам распишем без проблем – итак какие цепи защищают предохранители в ВАЗ-2114 и каков их номинал?

F1 (20A) Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

F2 (10A) Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации

F3 (10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер

F4 (20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты). Элемент обогрева заднего стекла.

F5 (20A) Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения

F6 (30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)

F7 (20A) Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика

F8 (7.5A) Правая противотуманная фара

F9 (7.5A) Левая противотуманная фара.Реле включения противотуманных фар(контакты)

F10 (7.5A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза

F11 (7.5A) Лампы габаритных огней по правому борту

F12 (7.5A) Правая фара(ближний свет)

F13 (7.5A) Левая фара(ближний свет)

F14 (7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар

F15 (7.5A) Правая фара(дальний свет)

F16 (15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).

Теперь рассмотрим функционал реле в блоке предохранителей ВАЗ 2115

К1 Реле включения электровентилятора

К2 Реле-прерыватель указателей поворота и аварийной сигнализации

К3 Реле стеклоочистителя

К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней

К5 Реле включения стеклоподъёмников

К6 Реле включения звукового сигнала

К7 Реле включения обогрева заднего стекла

К8 Реле включения дальнего света фар

К9 реле включения ближнего света фар

Для того, что бы прозвонить те или иные цепи, нужно всегда иметь под рукой электрическую схему блока предохранителей.

Схема соединений внутри блока предохранителей ВАЗ-2114 и 2115 (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока 2114 – 2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем — расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)
F5(20A)	Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты), Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения
F6(30A)	Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A)	Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A)	Правая противотуманная фара
F9(7.5A)	Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A)	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)	Лампы габаритных огней по правому борту
F12(7.5A)	Правая фара (ближний свет)
F13(7.5A)	Левая фара (ближний свет)
F14(7.5A)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A)	Правая фара (дальний свет).
F16(15A)	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Схема блока предохранителей на инжекторной ВАЗ 2114

В состав электрической цепи автомобиля входят плавкие предохранители. Это компактные защитные устройства, которые созданы для того, чтобы беречь главные рабочие элементы от перегрузок. Перегрузками выступает повышенный ток, из-за которого оборудование может легко испортиться.

За счет плавления специальной вставки в предохранителе, цепь своевременно разрывается, не нанося вред оборудованию.

Впервые предохранители такого типа появились еще в далеком 19 веке, но до сих пор они широко применяются в автомобилестроении. Именно подобные предохранители или защитные устройства (ЗУ) служат на благо вашего ВАЗ 2114.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

Номинальный ток вставки;
Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

Быстродействующими;
Низковольтными;
Рассчитанные на средние показатели напряжения;
Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

Цвет

Номинальный ток

Блок предохранителей

На автомобиле ВАЗ 2114 предусмотрено в общей сложности два монтажных блока.

Первый и основной из них устанавливается в подкапотном пространстве над лобовым стеклом слева. Там располагаются реле и предохранители. Собственно, во многом из-за этого его называют чаще блоком предохранителе, а не монтажным блоком.

Крышка блока удерживается специальными пластиковыми фиксаторами, что позволяет легко отщелкнуть и снять ее. На внутренней стороне крышки есть схема предохранителей, номинальная сила тока каждого отдельного ЗУ.

Ни в коем случае не устанавливайте в монтажный блок ЗУ, сила тока которого превышает номинальные значения, предусмотренные схемой. Это может привести к поломкам электрооборудования.

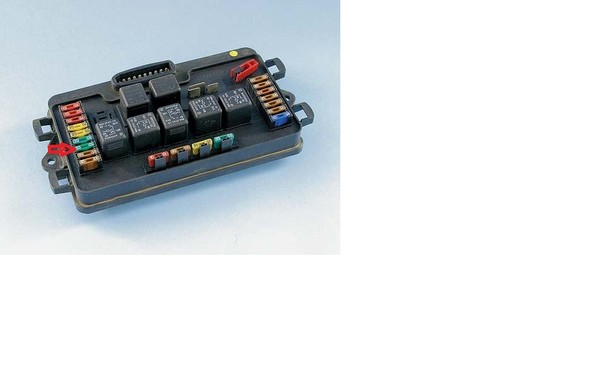

Демонтированный БП

На изображении выше вы видите, что в углу блока располагается пинцет. Он специально включен в конструкцию, поскольку с его помощью выполняется демонтаж и установка новых предохранителей.

Всего БП включает в себя 17 действующих предохранителей (F1-F16) и еще четыре резервных — F17-F20.

Также для ВАЗ 2114 предусмотрен второй блок с предохранителями. Он находится внутри салона под бардачком и полкой. Этот БП включает в себя следующие предохранители:

Для топливного насоса. Номинальный ток -15А;
Для реле вентилятора, датчика скорости, ДМРВ и датчика кислорода. У всех них номинальный ток составляет 7,5А;
Для защиты блока зажигания и электронного блока управления двигателем. Их нормальный ток также 7,5А.

Назначение ЗУ

Чтобы оперативно решать вопросы с вышедшими из строя предохранителями, владельцам ВАЗ 2114 следует разобраться, какой ЗУ для чего предназначен. Так вам будет намного проще ориентироваться в обозначениях. Воспользуйтесь специальной таблицей.

Схема БП

Обозначение

Номинальный ток вставки

Назначение

Защита лампочек задних противотуманных фар

Поворотные лампы левой и правой стороны, лампа аварийного сигнала, реле-прерыватель поворотных ламп и аварийка

Защита лампочек внутри салона и багажника, цепи бортового компьютера, подвески зажигания, ламп торможения, лампы Check Engine

Предохранитель переключателя в цепи подогрева стекла двери багажника, контакты переноски

Защита цепи сигнального гудка и переключателя, электрического двигателя вентилятора системы охлаждения

Защита цепи электростеклоподъемников и их переключателей, контактов

Защищает три электромотора — отопителя, омывателя лобового стекла и очистителя фар. Отвечает также за прикуриватель, освещение в бардачке и обмотку переключателя подогрева стекла двери багажника

Защищает лампы правой передней противотуманки

Защищает лампы левой передней противотуманки

Защита ламп левых габаритов, номерного знака, подкапотного освещения, приборной панели, выключателя с рычагами отопления, сигнальной лампы габаритов

Защита ламп правых габаритов

Защита правой лампы ближнего света

Защита левой лампы ближнего света

Защита левой фары дальнего света и сигнальной синей лампы включения дальних фар

Защита правой фары дальнего света

Защита лампы и переключателя поворотов, аварийки, белой лампы заднего хода, питания приборного блока, маршрутного компьютера, обмотки генератора, лампочки сигнала малого давления масла, стояночного тормоза, тормозной жидкости и низкого заряда аккумулятора

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Правила безопасности

Теперь еще несколько правил безопасности:

Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Распиновка блока предохранителей ваз 2114

Блок предохранителей ВАЗ 2114 – схема, расположение, подключение

Блок предохранителей ВАЗ 2114, 2115 и 2113 – устройство и внешний вид

F4 (20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.

F8 (7.5A) Правая противотуманная фара

F9 (7.5A) Левая противотуманная фара.Реле включения противотуманных фар(контакты)

F10 (7.5A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза

F11 (7.5A) Лампы габаритных огней по правому борту

F12 (7.5A) Правая фара(ближний свет)

F13 (7.5A) Левая фара(ближний свет)

F14 (7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар

F15 (7.5A) Правая фара(дальний свет)

F16 (15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).

Теперь рассмотрим функционал реле в блоке предохранителей ВАЗ 2115

К1 Реле включения электровентилятора

К2 Реле-прерыватель указателей поворота и аварийной сигнализации

К3 Реле стеклоочистителя

К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней

К5 Реле включения стеклоподъёмников

К6 Реле включения звукового сигнала

К7 Реле включения обогрева заднего стекла

К8 Реле включения дальнего света фар

К9 реле включения ближнего света фар

Для того, что бы прозвонить те или иные цепи, нужно всегда иметь под рукой электрическую схему блока предохранителей.

Схема соединений монтажного блока 2114 – 2115

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

Цепи защищаемые предохранителями

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

Схема соединений монтажного блока ВАЗ 2114

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Схема электрооборудования автомобилей ВАЗ 2115 — 20 (левая половина):

Предохранители и реле ВАЗ 2114

Термины

Предохранитель – это коммутационный аппарат предназначенный для защиты электрической цепи от перегрева.

При протекании тока через предохранитель выше допустимых значений его плавкая вставка перегорает, тем самым разрывая электрическую цепь.

Номинальный ток – это ток при котором предохранитель способен работать без нагрузки.

Плавкая вставка – это часть предохранителя которая перегорает вследствие воздействия на нее большего тока.

Реле – реле это коммутационный аппарат предназначенный для разгрузки контактов на кнопке. Принцип работы данного аппарата основан на законе электромагнитной индукции.

У реле имеется несколько параметров подбора. Это, ток при котором контакты не будут плавиться и греться он называется номинальный ток реле, а также количество контактов.

Расположение предохранителей в ВАЗ 2114

В автомобиле ВАЗ 2114 существует два блока предохранителей основной и дополнительный, каждый из них расположен в различных местах.

Основной блок предохранителей

В автомобиле ВАЗ 2114 основной монтажный блок предохранителей находится в подкапотном пространстве, закрытый пластиковым кожухом. Чтобы получить доступ к блоку необходимо демонтировать крышку отогнув фиксирующие застежки.

Блок представляет собой совокупность различных реле и предохранителей которые отвечают за конкретное выполнение функций на автомобиле.

Дополнительный блок предохранителей

Дополнительный блок располагается под панелью автомобиля в центральной его части. Более легкий и быстрый доступ к данному блоку можно получить со стороны пассажира, где расположился воздуховод обдува ног.

Также следует отметить, что на ВАЗ 2114 устанавливалось два типа различных блоков в зависимости от года выпуска.

Ниже приведены схемы и описание предохранителей и реле для каждого из блоков.

Монтажный блок предохранителей 2114-3722010-60

Ниже приведены таблица с описанием как реле так и предохранителей.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел

А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у “зубильно-самарного” семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически “гарантированы” заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

Цепи защищаемые предохранителями

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

Схема соединений монтажного блока ВАЗ 2114

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить “ливневки” – вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:

Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

Панель приборов ваз 2114 (цена) 15000 рублей

ВАЗ 2114

оснащен удобной и информативной панелью приборов, которая отлично справляется со всеми возложенными на нее функциями. Он привлекает многих автолюбителей, а также любителей тюнинга ВАЗ 2114 благодаря отличным характеристикам и эффектному внешнему виду. Эта европанель успешно применяется не только в родном автомобиле, но и в предыдущих моделях ВАЗа для их тюнинга.

Панель приборов ВАЗ 2114 (цена 15000 рублей) считается доступной и будет по карману многим автолюбителям. Обычно при тюнинге ВАЗ 2109, то иду ставить в салоне девятку приборной панели от ВАЗ 2114 (европанель). Есть некоторые нюансы при установке панели ВАЗ 2114 ВАЗ 2109.

Многие запчасти на ВАЗ теперь без труда можно приобрести в любом магазине или мастерской. Их широкий выбор позволяет экспериментировать с доработкой автомобилей и их тюнингом.Продажа панели приборов ВАЗ 2114 осуществляется в мастерских и специализированных магазинах. Эта панель пользуется популярностью и пользуется спросом у автовладельцев. Очень часто возникает необходимость доработки или снятия панели. Как это сделать, расскажем ниже.

Снятие панели приборов ВАЗ 2114

Часто возникает необходимость снятия панели приборов, а соответственно и ее накладки. Сделайте это довольно просто. Для начала нужно открутить винты специальной отверткой Phillips. После снимается накладка и снимается выступ с кронштейна.Затем снимается правая накладка (откручивается пять саморезов). Подробнее об этом можно узнать на схеме панели приборов ВАЗ 2114.

Аккумулятор необходимо отключать от правой клеммы. Если в приборной панели установлена магнитола, ее тоже нужно отключить. От прикуривателя снимаем жгут проводов. Также снимаем фары пепельницы. Теперь нужно открутить винты над и под устройствами.

Рекомендуемый артикул: Можно ли купить новую машину до 300 000 рублей?

Если панель приборов снимается впервые, необходимо запомнить порядок снятия.Фотографировать желательно поэтапно. Обшивка панели приборов ВАЗ 2114 снимается после откручивания руля, отопителя и других устройств, удерживающих панель приборов, элементы. Теперь вы можете снять панель. Установка на место панели производится в обратном порядке.

Альтернативные панели приборов

Многие автовладельцы часто хотят поменять заводские детали своих автомобилей на альтернативные, модернизированные детали. Так и с приборной панелью. Для ВАЗ 2114 существует широкий спектр доработанных и модернизированных опций.

Альтернативный щиток приборов ВАЗ 2114 в одном из вариантов имеет дополнительный индикатор давления масла в двигателе. Такая панель возникла в связи с необходимостью измерения этого показателя.

Есть и более спортивный вариант панели, в котором используются те же датчики, но подсветка выглядит более объемной. В этом случае вы можете отрегулировать яркость.

Еще одна спортивная версия панели приборов предполагает установку тахометра по центру, что создает большую спортивность.Шкала инструментов белая. Это позволяет еще лучше видеть все показания.

Вы также можете реализовать альтернативную приборную панель, изменив цвета, не меняя расположение датчиков. Получается довольно эффектный вид.

Срабатывание предохранителей панели приборов ВАЗ 2114

Очень часто владельцы автомобилей сталкиваются с неисправностями электрооборудования, причиной чего часто являются перегоревшие предохранители. Чтобы быстро заменить сломанные предохранители, нужно знать, где они находятся.Большинство предохранителей расположено под капотом и под панелью приборов.

Каждый предохранитель панели приборов ВАЗ 2114 соответствует определенному электрооборудованию в автомобиле. При выходе из строя последнего необходимо открыть блок предохранителей и найти соответствующий предохранитель по символу на нем. Потом проверяем на исправность.

Рекомендуемый артикул: Клиренс Хендай Солярис (16 см) маловат для российских дорог

Тут два варианта. Первый вариант предполагает проверку зрения. Этот способ не совсем точен, так как мелких неисправностей можно не заметить.Затем вы можете проверить предохранитель, проверив напряжение на его концах. Если на одной клемме есть напряжение, а на другой нет, значит, эта деталь вышла из строя и ее необходимо заменить.

Но если проблемы с предохранителями возникают часто и они перегорают, то вам следует взглянуть на проблему более глобально. Это означает, что есть проблемы с проводкой и ее стоит проверить.

А вот видео о том, как приборная панель ВАЗ 2114 может выглядеть даже на Ниве:

Почему генератор выдает низкое напряжение ВАЗ 2114.Инструменты и материалы. Общий вид генераторной установки

Генератор ВАЗ 2114 — основной источник напряжения в автомобиле. Именно он вырабатывает электричество при работающем двигателе. Напомним, что аккумулятор нужен фактически для одной цели — для запуска двигателя. Но, как и любой другой узел, может выйти из строя полностью генератор или один из его элементов. А так провести ремонт нужно, и сделать это можно без особого труда своими руками, не прибегая к помощи специалистов на СТО.

К сожалению, всегда есть мастера, которые, скажем так, «засветились». То есть ремонтом отечественных автомобилей не берутся, хотя в последнее время к ремонту вполне готовы даже мопеды. Что ж, нам лучше — ремонт своими руками будет намного дешевле. Кстати, если генератор совсем «плохой», есть повреждения крышек, обмоток, ротора, то купить и установить новый будет намного проще. А теперь давайте рассмотрим особенности генераторной установки на автомобиль в целом и плавно перейдем к ремонту конкретно на ВАЗ 2114.

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, и только после этого его можно будет преобразовать в постоянный. Общая конструкция генератора:

Задняя и передняя крышки с запрессованными подшипниками.
Ротор с обмоткой возбуждения.
Статор с силовыми обмотками — именно с них снимается напряжение.
Диодный мост представляет собой трехфазный выпрямитель.
Конденсатор электролитический — для избавления от переменной составляющей тока.
Регулятор напряжения — необходим для точной настройки напряжения питания обмотки ротора.
Угольно-графитовые щетки необходимы для передачи напряжения с реле-регулятора на обмотку ротора.
А остальные комплектующие — кронштейны, гайки, болты, ремень.

Для нормальной работы генератора необходимы два компонента:

Вращение.
Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики — электрический ток появится в обмотке только при воздействии на нее движущегося магнитного поля. Причем выходное напряжение будет напрямую зависеть от величины этого самого магнитного поля. Следовательно, обмотка ротора является источником постоянного магнитного поля и питается от регулятора напряжения, поэтому на выходе всегда будет одинаковое напряжение.

С обмотки статора снимается переменное напряжение.Причем обмоток три, они соединены в «звезду». Следовательно, мы получаем на выходе три фазы. Это необходимо в первую очередь для того, чтобы уменьшить пульсации тока в бортовой сети. С помощью диодного моста, в котором расположены шесть полупроводников, выпрямляется ток. Конденсатор отсекает всю переменную составляющую. Согласно закону Кирхгофа, электролитический конденсатор заменяется разрывом при работе в цепи постоянного тока и проводником в цепи переменного тока.

Главный неисправный генератор ВАЗ 2114

Чтобы сделать ремонт своими руками, необходимо знать основные поломки и методы их устранения. Итак, вот весь список:

Если предохранитель вышел из строя, после тщательной проверки цепи необходимо установить новый. Необходимо установить точную причину, по которой произошел сбой.
При разрыве обрыва убедитесь, что отрицательные провода надежно закреплены.
Если есть проблемы в замке зажигания, проверьте его контакты; если устранить невозможно, замените узел полностью.
Перегоревшая контрольная лампа, установленная в приборной панели, необходима для диагностики цепи питания обмотки ротора. В случае перегорания АКБ ВАЗ 2114 не будет заряжаться от АКБ и вы это не сразу увидите.
При выходе из строя щеток ВАЗ 2114 меняют только в сборе с регулятором напряжения. Последнему ремонту не подлежит.
Если заряд аккумулятора недостаточен, причиной может быть ослабленный ремень.
Гудение и поломка подшипника (обычно в передней крышке) лечится его заменой.Благо цена его небольшая, только вам придется практически полностью разобрать генератор ВАЗ 2114.

Диагностика генератора

Если зарядка пропала или ее уровень недостаточен, то аккумулятор будет получать намного меньший ток, чем необходимо. Следовательно, одного генератора тоже недостаточно для питания всей бортовой сети, и на помощь придет аккумулятор, который через время разрядится. Но даже чрезмерное напряжение еще хуже — из-за него могут перегореть предохранители, лампы, ЭБУ и так далее.Для диагностики генератора ВАЗ 2114 понадобится мультиметр:

Включите зажигание и запустите двигатель.
Если есть повреждение в цепи питания ротора, вы заметите, что лампа на приборной панели горит.
Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
Измерьте напряжение на выводах аккумуляторной батареи. Необходимое условие — частота вращения коленчатого вала должна быть примерно 2500-3000 об / мин.
Если генератор в хорошем состоянии, вольтметр покажет около 13 В (погрешность в 0,1 В можно не учитывать).
Выключите свет и радио, напряжение должно возрасти до 14,7 В. Это максимальное значение.

Проводя диагностику, обязательно обращайте внимание на то, на каких звуках вращается ротор. Очень часто выходит из строя подшипник в передней крышке.

Влияет на максимальную нагрузку от ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

Ремень генератора ослаблен.
Неисправен регулятор напряжения.
Изношен узел щетки.
Полный износ генератора.

Обратите внимание, что горящая лампа со значком батарейки свидетельствует о неисправности в цепи питания ротора. Следовательно, в обмотках статора не будет генерироваться ток, поскольку нет вращающегося магнитного поля.

Как заменить щетку на ВАЗ 2114

Работа простая, понадобится только отвертка и немного сноровки.Однако ключ не мешает ни «10», ни пассатижам отсоединить клемму от АКБ. Причины замены реле регулятора ВАЗ 2114:

Бесплатно.
Свет в темноте излучает слишком слабый поток.
Снижение стресса.

Секвенирование.

В электрической системе современного автомобиля важнейшими компонентами являются источники питания. Генератор на ВАЗ 2114 служит для питания всех потребителей бортовой сети.Как и все генераторы, он выдает трехфазное напряжение. Привод генератора — ременной привод от шкива на коленчатом валу двигателя.

Но трехфазное напряжение не подходит для питания бортовой сети. Для этого в генераторе ВАЗ 2114 устанавливается выпрямительный блок. Он служит для преобразования переменного трехфазного напряжения в постоянное. Скачки на выходе генератора довольно большие, поэтому их уменьшают с помощью регулятора напряжения. Регулятор поддерживает выходное напряжение в диапазоне от 13 В.От 2 до 14,7 вольт.

Конструктивно генератор на ВАЗ 2114 выполнен из двух алюминиевых цоколей. Они расположены в сердечнике обмотки статора. В обмотке статора вращается ротор, имеющий обмотку возбуждения. Без подачи напряжения на обмотку ротора генератор не будет вырабатывать энергию. Питание обмотки ротора осуществляется щеточным механизмом.

Проверка генератора

Проверка генератора на ВАЗ 2114 заключается в диагностике выпрямительного блока, регулятора напряжения, обмоток ротора и статора.Выпрямительный блок можно проверить как тестером, так и щупом. Зонд представляет собой лампу на 12 вольт мощностью до 3 ватт.

Диоды в выпрямительном блоке имеют одностороннюю проводимость. При подаче минуса на анод диода схема не заработает. Следовательно, лампа датчика не загорится. Если он горит, значит диод в выпрямительном блоке генератора ВАЗ 2114 пробит. Если поломка обнаружена в одном диоде, то его можно заменить. Эту процедуру выполнить довольно сложно, поэтому многие автомобилисты на генераторе просто меняют весь агрегат.

Проверка обмоток генератора заключается в поиске короткого замыкания. Тестер подключается поочередно к каждому выводу обмотки и корпуса. При коротком замыкании полностью меняется статор. Стабилизатор напряжения можно проверить с помощью источника питания и лампы на 12 В. К щеткам подключается лампа, и на массовый вывод регулятора и вывод «D +» подается напряжение 12 В. При напряжении 12 В лампа должна гореть. При повышении до 15-16 вольт лампа должна погаснуть.Если он горит при любом напряжении, либо не горит совсем, то это свидетельствует о неисправности регулятора. Его необходимо заменить.

Ремонт генератора на ВАЗ 2114

Самая частая неисправность — выход из строя регулятора напряжения. Конструктивно он выполнен как единое целое с щеткодержателем. При износе щеток или выходе из строя регулятора меняется весь блок. Крепится к задней части генератора ВАЗ 2114 двумя болтами. Заменить при отсоединении минусовой клеммы АКБ.Снятие генератора не требуется.

Замена ремня привода генератора на ВАЗ 2114. Сначала откручиваем гайку на регулировочной планке. После переставляем генератор к двигателю и снимаем старый ремень. Надев новую, оттягиваем генератор от двигателя и, проверяя натяжение ремня (при силе 95 Ньютон, провисание должно быть не более восьми миллиметров), фиксируем положение генератора. Для этого затяните гайку на регулировочной планке.

Замена выпрямительного блока или его ремонт проводится при выходе из строя одного или нескольких диодов.Для этой процедуры вам придется полностью снять генератор ВАЗ 2114 и разобрать его. При выходе из строя одного или двух диодов можно припаять новые или заведомо исправные. При проведении работ рекомендуется все делать аккуратно, чтобы не повредить корпус агрегата. После пайки диодов необходимо залить их эпоксидной смолой. А когда он высохнет, можно установить на генератор весь агрегат и собрать узел.

На автомобиле ВАЗ 2114 генератор — это электрическая трехфазная машина, вырабатывающая переменный ток.Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, нужно знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит обдумать все по порядку.

Общий вид генераторной установки

Крышки из алюминиевых сплавов. У них есть специальные гнезда, в которые запрессовываются подшипники. На задней крышке есть клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения.Также на обратной стороне крышки установлен конденсатор постоянной емкости. С его помощью подавляются радиопомехи. Щеточный узел установлен в том же корпусе, что и у 2114. Генератор работает за счет того, что в обмотке статора индуцируется ЭДС, индуцированная вращающимся магнитным полем ротора.
Статор собран из пластин из специальных марок трансформаторной стали. В нем есть специальные пазы, в которые укладываются силовые обмотки. У каждого есть вывод для подключения к выпрямителю. Крышки прикручены к статору.Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе есть шпоночная канавка.
Крепление диодного блока производится к задней крышке изнутри. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используются пластины из алюминиевого сплава. А с лицевой стороны, рядом с ведущим шкивом, находится крыльчатка.

Технические характеристики

Краткое описание технических характеристик генератора:

Мощность обмотки ротора (возбуждение) создается напряжением, значение которого находится в диапазоне 13.2 — 14,7 Вольт.
При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
Генератор для ВАЗ 2114 (его цена в магазинах около 4 000–4 500 руб.) Способен выдавать в сеть ток до 80 А.

Агрегат расположен с левой стороны, привод осуществляется шкивом на коленчатый вал двигателя автомобиля.

Поломка в механике и электрике

Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой.Причина — разрушение одного из подшипников. Как правило, та, что в передней крышке — на нее действуют очень большие нагрузки, особенно когда ремень генератора ВАЗ 2114 слишком натянут. По этой причине всегда следует следить за натяжением приводного ремня генератора.

Что касается электрических пробоев, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Для проверки исправности снимать генератор с автомобиля не обязательно.Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Во время работы генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, значит, генератор не выдает требуемого напряжения и требует ремонта. В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструменты для снятия генератора

Кронштейн прикреплен к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на агрегате с помощью специальной планки.Благодаря ему можно регулировать натяжение ремня. Для снятия генератора понадобится следующий инструмент:

(желательно колпачковый и рожковый) с размерами «10», «13», «17», «19».
На некоторых автомобилях может возникнуть необходимость повернуть голову на «15».
Небольшое крепление или короткая труба.

Разборка генератора с автомобиля

При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять агрегат.Сначала обязательно отключите аккумулятор. Без этого ремонт нельзя начинать — короткое замыкание может вызвать возгорание проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и перемещаем корпус к блоку двигателя. Немного поработаем с электричеством — откручиваем гайку от болта (пин «31») и отсоединяем провод идущий к обмотке возбуждения.

Внизу генератора крепится крепление с помощью длинного болта и гайки. На последнем есть пластик.Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя — двумя болтами. Все резьбовые соединения откручиваем, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку — она избавит от грязи и ржавчины. Снял генератор вверх — так проще оказывается. Но можно снять и вытащить: на ВАЗ 2114 генератор снимается двумя способами.

Разборка генератора

Инструмент:

Ключи на «10» и «19».
Отвертка крестовая.

Прежде чем начать, убедитесь, что все детали генератора приобретены. Порядок демонтажа генератора:

Отсоедините и снимите пластиковую крышку с корпуса.
Отметьте положение крышек и статора относительно друг друга — это облегчит сборку в дальнейшем.
С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
Выключите контроллер.
Выверните винты крепления блока. Отсоедините от него обмотки статора и снимите узел. Учтите, что конденсатор также демонтируется с ним. С его помощью напряжение генератора ВАЗ 2114 «очищается» от переменной составляющей.
Откручиваем четыре болта, затем снимаем заднюю крышку.
Зажмите ротор в тисках и открутите гайку со стороны шкива.
Снимите переднюю крышку.
Визуально оценить состояние агрегатов. Если везде будет сильный износ, придется капитальный ремонт.

Как определить неисправность?

Признаки поломки генератора:

На панели приборов горит (кратковременно или постоянно) лампа, сигнализирующая об отсутствии заряда — красный аккумулятор.
Аккумулятор недостаточно или слишком заряжен.
Фары светят тускло или заметно мигают, дворники работают нестабильно, постоянно меняют обороты.
В АКБ закипает электролит, ярко светят лампочки, иногда горят лампы.
Генератор шумит.

Это краткое описание проблем, но их нужно рассмотреть более подробно, чтобы отремонтировать генератор в ВАЗ 2114. Стоимость полного ремонта составит не более 1200 руб.

Поломка щеточного механизма

Неисправность можно разделить на два типа: поломки щеток или регулятора напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора.Также диагностику можно произвести подручными средствами — парой пальчиковых батареек, батареей, лампочкой или тестером. Стоимость щеточного блока довольно низкая, поэтому можно не проверить, а сразу поставить новый и забыть о проблемах. Но если вы поняли, то диагностика такая:

Подключите питание к регулятору напряжения.
Лампа накаливания соединяется с щетками.
При напряжении 12-14 вольт лампа светится.
При повышении до 15-16 Вольт гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

В бортовой сети наблюдается снижение напряжения.
На зарядку аккум не доходит.
Наблюдаются скачки напряжения.

Сняв щетки, визуально оцените их состояние — если длина меньше полсантиметра, то можете смело выбрасывать.Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах — если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отполировать. После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Диодный выпрямитель

Два признака неисправности:

Аккумулятор разряжен.
Зарядка намного выше чем должна быть.

Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти детали для генераторов отдельно не продаются. Будет намного проще купить новый и установить его. Замена производится в следующей последовательности:

В блоке осуществляется установка контактного болта с втулками и гайками, производится прижим.
Исправьте и переустановите все выводы обмоток статора, затяните гайки их соединения.
Замените болты, которыми крепится выпрямитель в сборе. Затяните их.
Поставить реле-регулятор и затянуть его болты.
Установите пластиковую крышку и закрепите защелками.
Установите генератор на автомобиль, натяните ремень и проверьте работу.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 — это автомобиль, который очень часто подвергается доработкам (тюнингу).В первую очередь, конечно, качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера. От этого нагрузка на генератор становится выше, «родной» не справляется. Чаще всего замену штатному ищут среди ВАЗов новых моделей — «Калина», «Приора». Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам потребуются:

Ключи рожковые и заглушки на «10» и «13».
Гаечные ключи на «17» и «19».
Отвертки.
Небольшое крепление.
Другими словами, все инструменты, которые нужны для удаления установки.

Порядок замены генератора

Независимо от того, какой генератор в ВАЗ 2114 вы ставите («Приоры» или «Калина»), процесс замены будет таким же. Для замены выполните следующие действия:

Отсоедините отрицательный провод аккумуляторной батареи.
Снять защиту двигателя.
Гаечным ключом на «10» открутите гайку от болта генератора (шпилька «31»).
Отсоединить провод идущий к щеткам.
Снимите все гайки и болты, которыми картер генератора крепится к натяжной планке и блоку двигателя.
Вынуть генератор.
Установите новую в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работа закончена: после качественно сделанного ремонта в генератор нельзя заглядывать минимум три года (или 50 тысяч километров).

Детали, обеспечивающие электричеством автомобили, называются основными. Генератор ВАЗ 2114 подает питание на всю бортовую сеть автомобиля. Это устройство, как и все генераторы, подает трехфазное напряжение.

Генератор ВАЗ 2114 состоит из пары кожухов из алюминия. Под крышками находится обмотка статора, прикрепленная к сердечнику. Вращает ротор, снабженный обмоткой возбуждения. При отсутствии напряжения на обмотке ротора энергия больше не вырабатывается.Щеточный механизм используется для подачи питания на обмотки возбуждения полюсов ротора.

Проверить состояние и неисправность системы

При выходе из строя предохранителя генератора такую поломку легко исправить, достаточно установить новую деталь. Однако предохранитель просто так не горит. Осталось установить причину. Вот основные из них.

Разрыв цепи, по которой на приборы подано питание. Чтобы выяснить причину, нужно проверить, насколько близко контакт нулевого провода.
Возникла неисправность в замке зажигания. Проверьте плату зажигания.
Перегорела контрольная лампа.
Плохо работают щетки. Для ремонта необходимо заменить щетки генератора ВАЗ 2114. Если контакты окислились, их очищают бензином.
Неисправен регулятор напряжения.
Ремень получил механическое повреждение. В этом случае необходимо заменить ремень генератора ВАЗ 2114.
Произошла поломка подшипника генератора.Выход может быть только один — замена подшипника.

При неправильной работе устройства многие детали ВАЗ 2114 могут выйти из строя. Последствия выхода из строя генератора всегда непредсказуемы.

При небольшом заряде АКБ глохнет двигатель. Самое опасное — высокое напряжение. Могу отказаться от регулятора напряжения. Результатом этой поломки станет нарушение работы всей электросистемы ВАЗ 2114. Мощность системы проверяется обычным тестером.При включенном зажигании все лампочки должны гореть на панели приборов. Просто убедившись, что они в хорошем состоянии, можно запустить двигатель.

Если индикатор реле аккумуляторной батареи все еще горит, можно сделать вывод, что произошла электрическая неисправность. Температура двигателя должна достигнуть 90 ° С. Затем нужно отключить все устройства, потребляющие максимальное количество энергии. Тестер подключается к аккумулятору. Если при увеличении газа напряжение достигает 14 В, значит, генератор и реле работают нормально.

Ремонт узлов генератора

Чаще всего выходит из строя регулятор напряжения. Это устройство подключается к щеткодержателю. При большом износе щеток и неработающем регуляторе напряжения заменяют весь блок. Он прикручен к одной из крышек генератора. Замена выполняется при удаленной отрицательной клемме. Отключение генератора ВАЗ в этом случае не производится. Когда ремень вышел из строя, его нужно заменить. Замена ремня генератора ВАЗ производится в такой последовательности.

Схема подключения для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа 12 В, 3 Вт; 3 — вольтметр; 4 — амперметр.

Регулировочная пластина откручивается, для чего ослабляется крепежная гайка.
Генератор подвигается к двигателю, старый ремень снимается.
Устанавливается новый ремень генератора, после чего производится его натяжение. Генератор удаляется от двигателя, ремень перестает провисать. Допускается провисание не более 8 мм.
Положение элемента фиксируется затяжкой гайки.

Ремонт выпрямительного блока производится при выходе из строя диодного моста. Для проведения такой операции требуется снятие генератора и его полная разборка. Запаяны новые диоды. Все работы необходимо выполнять с особой осторожностью, так как существует риск повреждения корпуса агрегата. Паяные диоды залиты эпоксидной смолой. После его высыхания блок устанавливается на место и собирается вся сборка.

Снятие и замена агрегата

Как снять генератор? Для работы необходимо иметь набор гаечных ключей и монтировку. Сначала отключается минусовая клемма, затем снимается защита, после чего откручивается пыльник и открывается доступ к болтам крепления генератора. Полностью снимать пыльник не нужно, можно просто опустить вместе с ним защиту. Далее производится замена генератора ВАЗ в такой последовательности.

Откручиваем болт генератора натяжения ремня.
Устройство перемещается к двигателю.
Снят ремень генератора.

Разборка генератора: 1 — шкив привода генератора; 2 — кронштейн правой опоры подвески двигателя; 3 — пластина регулировочная; 4 — натяжная планка; 5 — генератор; 6 — кронштейн крепления генератора; 7 — ремень привода генератора

Снимается пластина натяжителя, для чего она откручивается от двигателя.
Штекер отсоединен, клеммы сняты.
Генератор закреплен на оси. Фиксирует гайку. Обычно снять такую ось очень сложно. Поэтому крепление генератора лучше освободить вместе с агрегатом.
Устройство снимается.
Открутить ось. Его нужно аккуратно выбить из сиденья. Для этого можно использовать длинный болт.
Товар полностью бесплатный.

Сейчас замена генератора ВАЗ. Соберите и установите в обратном порядке.Натяжение ремня можно осуществлять с помощью обычного крепления. Ее упирают в двигатель и давят на прибор. Он начинает отходить от двигателя и натягивать ремень. Получив необходимое натяжение, затяните гайку крепления ремешка.

Натяжение ремня должно быть в пределах нормы. Если он будет слишком слабым, ремень начнет катиться. При сильном натяжении подшипник развалится. Такая поломка иногда приводит к полной замене устройства. В основном натяжение измеряется прогибом ремня.Нормальное его значение — 1 см. При таком напряжении реле всегда будет показывать заряд, а аккумулятор получит необходимый заряд.

Обзор сообщений на автофорумах свидетельствует о том, что многие владельцы ВАЗ 2114 после поломки заводского устройства склонны выбирать и устанавливать другой мощный генератор. Однако не все знают, какое устройство нужно приобретать, чтобы не производить никаких дополнительных переделок монтажных кронштейнов.

Профессионалы рекомендуют установить генератор от Припорья, подойдет и генератор Калины, имеющий кондиционер.Эти устройства рассчитаны на 115 А. На заводе этот показатель не превышает 80 А. Следует отметить, что такая замена никак не влияет на реле.

Проверка генератора на стенде
Проверка на стенде позволяет определить исправность генератора ВАЗ 2113 и соответствие его характеристик номиналу. В испытуемом генераторе щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми.

Схема подключения для проверки генератора на стенде: 1 — контрольная лампа 12 В, 3 Вт; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумулятор

Установите генератор на подставку и выполните соединения, как показано на рис. 7.7. Включите электродвигатель стенда ВАЗ 2113, установите напряжение на выходе генератора 13 В на реостате 4 и доведите частоту вращения ротора до 6000 мин-1. Дайте генератору поработать в этом режиме не менее 10 минут, а затем измерьте ток отдачи.Рабочий генератор должен иметь не менее 80 А.
Если измеренное значение выходного тока значительно меньше, то это указывает на неисправности обмоток статора и ротора или повреждение клапана. В этом случае необходима тщательная проверка обмоток и клапанов для определения места неисправности.
Напряжение на выходе генератора проверяют при частоте вращения ротора 5000 мин-1. С помощью реостата 4 установите выходной ток 15 А и измерьте напряжение на выходе генератора, которое должно быть 13.2–14,7 В при температуре окружающего воздуха и генератора ваз 2114 (25 ± 10) ° С.
Если напряжение не укладывается в заданные пределы, то заменить щеткодержатель с регулятором напряжения на новый, заведомо хорошо, и повторите тест. Если напряжение в норме, значит старый регулятор напряжения поврежден и подлежит замене. И если напряжение все же не попадает в указанные выше пределы, то необходимо проверить обмотки и клапаны генератора.

Проверка генератора электронный осциллограф
Осциллограф позволяет точно и быстро проверить исправность генератора и определить характер повреждения по форме кривой выпрямленного напряжения.

Схема подключения генератора автогенератора: 1 — переключатель; 2 — генератор; 3 — вольтметр; 4 — реостат; 5 — амперметр; 6 — переключатель; 7 — аккумулятор

Для проверки генератора ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 соберите схему. Отсоедините общий выходной провод трех дополнительных диодов от штекера D + регулятора напряжения и примите меры, чтобы конец отключенного провода не замыкался массой генератора. Подключите провод от аккумуляторной батареи через переключатель 1 к штекеру регулятора D +.Таким образом, обмотка возбуждения будет питаться только от аккумулятора.
Включить электродвигатель стенда и довести частоту вращения ротора до 1500–2000 мин-1. Выключателем 6 отсоединить АКБ от вывода В + генератора ваз 2113, ваз 2114, ваз 2115 и реостата 4, выставить выходной ток 10 А.

Форма кривой выпрямленного напряжения генератора: I — генератор исправен; II — сломан клапан; III — обрыв в клапане (обмотка статора)

Проверить напряжение осциллографа на выводе B + генератора.При исправных клапанах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами. При обрыве обмотки статора или обрыве или коротком замыкании клапанов блока выпрямителя форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины.

Схема подключения генераторной системы: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 — выключатель зажигания

Проверив форму напряжения на выводе B + генератора и убедившись, что он имеет нормальный вид, проверьте напряжение на вилке D генератора с отсоединенным проводом от вилки D + регулятора напряжения.Штекер D является общим выходом трех дополнительных диодов, питающих обмотку возбуждения во время работы генератора. Кривая напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма волны указывает на повреждение дополнительных диодов.

Проверка обмотки возбуждения ротора
Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе с щеткодержателем. При необходимости очистка контактных колец омегой или контрольной лампой, при необходимости проверьте, нет ли обрыва обмотки возбуждения и не замыкается ли она на массу.

Проверка статора
Статор проверяется отдельно после снятия выпрямительного блока.
В первую очередь проверить омметром или с помощью контрольной лампы и аккумулятора, нет ли обрывов обмотки статора и замыкания его катушек на массу.
Изоляция проводов обмотки должна быть без следов перегрева, возникающего при коротком замыкании в вентилях выпрямительного блока. Замените статор с такой поврежденной обмоткой.
Наконец, после разборки генератора необходимо специальным дефектоскопом проверить, нет ли короткозамкнутых витков в обмотке статора.

Проверка клапана выпрямителя
Исправный клапан пропускает ток только в одном направлении. Неисправен — может либо вообще не пропускать ток (обрыв цепи), либо пропускать ток в обоих направлениях (короткое замыкание).
В случае повреждения одного из клапанов выпрямителя необходимо заменить весь выпрямительный блок.

Цепи для проверки клапанов выпрямителя: 1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — генератор; I — проверить одновременно «положительный» и «отрицательный» клапаны; II — проверить «положительные» клапаны; III — проверка на «отрицательные» клапаны

Короткое замыкание клапанов выпрямительного блока можно проверить, не снимая генератор с автомобиля, отсоединив провода от аккумулятора и генератора и сняв крышку с задней крышки генератора.Также отсоединен провод от вывода D + регулятора напряжения. Проверить можно омметром или лампой (1–5 Вт, 12 В) и аккумулятором ВАЗ 2115.

ПРИМЕЧАНИЕ
Для упрощения монтажа деталей выпрямителя три клапана (с красной меткой) создают на корпусе выпрямленное напряжение «плюс». Эти клапаны «положительные» и они запрессованы в одну пластину выпрямительного блока, подключенного к выходу генератора «B +». Остальные три клапана («минус» с черной меткой) имеют на корпусе «минус» выпрямленное напряжение.Они запрессованы в другую пластину выпрямительного блока, подключенную к земле.

Сначала проверьте, есть ли закрытие одновременно на «положительном» и «отрицательном» клапанах. Для этого подключите плюс к АКБ через лампу к выводу B + генератора, а минус к корпусу генератора (рис. 7.10, I). Если лампа горит, «отрицательный» и «положительный» клапаны имеют короткое замыкание.
Для проверки короткого замыкания в «плюсовых» клапанах «плюс» АКБ через лампу подключить к выводу B + генератора, а «минус» — к одной из фазных клемм обмотки статора.Горение лампы укажет на короткое замыкание одного или нескольких «положительных» клапанов.
Короткое замыкание «минусовых» клапанов можно проверить, подключив «плюс» АКБ через лампу к одной из фазных клемм обмотки статора, а «минус» — к корпусу генератора (рис. 7.10, рис. III). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» клапанах. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпусе генератора.Однако такая неисправность встречается гораздо реже, чем короткое замыкание клапанов.
Обрыв клапанов без разборки генератора можно обнаружить либо с помощью осциллографа, либо при проверке генератора на стенде по значительному уменьшению (на 20–30%) величины выходного тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора в исправном состоянии, а в клапанах нет короткого замыкания, то причина снижения выходного тока — обрыв цепи в клапанах.

Проверить дополнительные диоды

Схема проверки дополнительных диодов: 1 — генератор; 2 — контрольная лампа; 3 — аккумулятор

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме. Так же, как и для проверки клапанов выпрямительного блока ВАЗ 2114, необходимо отсоединить провода от аккумулятора и генератора, снять защитную крышку генератора и отсоединить провод от вывода «D +» регулятора напряжения.
Подключить «плюс» АКБ через лампу (1–3 Вт, 12 В) к выходу «D» генератора, а «минус» — к одной из фазных клемм обмотки статора.
Если лампа загорается, значит в некоторых дополнительных диодах короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверив каждый диод отдельно.
Обрыв в дополнительных диодах можно обнаружить с помощью осциллографа по искажению кривой напряжения на штекере «D», а также при низком напряжении (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора. .

Проверить регулятор напряжения
Работа регулятора напряжения заключается в непрерывном и автоматическом изменении тока возбуждения генератора таким образом, чтобы напряжение генератора ВАЗ 2113 поддерживалось в заданных пределах при частоте вращения и токе нагрузки генератора изменены.

Проверка на автомобилях Лада Самара 2
Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 класса точности не ниже 1.0.
Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между клеммой «B +» и массой генератора. Напряжение должно находиться в диапазоне 13,2–14,7 В.
В случае систематической недозарядки или перезарядки аккумулятора и регулируемого напряжения, выходящего за указанные пределы, регулятор напряжения необходимо заменить.

Проверить снятый регулятор

Схема проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод на массу регулятора напряжения; 3 — выход регулятора напряжения «ДФ»; 4 — регулятор напряжения; 5 — вывод «D +» регулятора напряжения; А — к источнику питания

Регулятор в сборе со щеткодержателем, снятым с генератора Лада Самара 2, проверяется по схеме.
Между щетками включить лампу 1–3 Вт, 12 В. К выводам D + и «массе» регулятора подключить сначала источник питания с напряжением 12 В, а затем напряжением 15–16 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — погаснуть.
Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то либо в регуляторе обрыв, либо нет контакта щеток с напряжением регулятор.Последнее можно проверить, подключив провода от лампы не к щеткам, а напрямую к выводам D + и DF регулятора напряжения.

Проверка конденсатора
Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для уменьшения радиопомех.
Повреждение конденсатора или ослабление его крепления к генератору (ухудшение контакта с массой) определяется по нарастанию помех радиоприемнику при работающем двигателе.
Примерно состояние конденсатора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Если обрыва конденсатора нет, то в момент подключения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Емкость конденсатора, измеренная специальным прибором, должна составлять 2,2 мкФ ± 20%.

Генератор ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

— Характеристики генератора
— Генераторное устройство
— Неисправности генератора
— Проверка генератора
— Ремонт генераторов

Узлы электрооборудования ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Диагностика электрооборудования Лада 2113.Инструкция по ремонту электрооборудования, стартера, зажигания Лада 2114. Проверка приборов, очиститель, освещение Лада 2115

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ВАЗ где реле включения вентилятора ВАЗ 2114

Перегрев двигателя грозит серьезными последствиями: поршень сработает, он сломается, что обернется ремонтом силового агрегата. Поэтому охлаждающий вентилятор — важный элемент, защищающий силовой агрегат от предельного нагрева.

Меняем предохранитель

Не работает реле включения вентилятора . Нерабочие заменены новыми, рабочими;

Заменить реле включения вентилятора

Разрыв цепи питания . При обнаружении обрыва в линии нужно восстановить провод или заменить его;

Проверка на разрыв цепи

Плохой контакт . Соединения очищены, следы окисления необходимо удалить;

Поломка датчика температуры ..

Замена датчика температуры охлаждающей жидкости

Видео о замене датчика мощности вентилятора

Проверка электродвигателя вентилятора охлаждения

Самый простой способ проверить работоспособность вентилятора — накинуть на него два прямых провода: минус и плюс.

Plus снимает аккумулятор, минус с кузова авто. Если при замкнутой цепочке не сработало, значит проблема именно в этом. При запуске лопастей мы ищем проблему в другом месте.

Схема работы охлаждающего вентилятора

В основном при обнаружении неработающего вентилятора выявляется несколько причин:

Электродвигатель заблокирован, обрыв обмотки;
Щетки угольные;
Винтовой или раскрошенный подшипник.

Если в двух последних случаях проблема решается так сказать, с низким содержанием крови, то первый подразумевает замену электродвигателя.

Важно! При разводке необходимо отключить основное питание электродвигателя.
Порядок испытаний
Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает за гудок. Вы можете проверить это, нажав на Claxon. Если нет звука, замените весь. Он находится в монтажном блоке, он на 20 ампер, обозначен F5.
Проверяем и при необходимости меняем предохранители
Второй под торпедой, со стороны пассажира. Под обшивкой 3 реле с предохранителем на каждое.Средний пар отвечает за охлаждающий вентилятор. Перегоревший элемент заменяется новым (предохранитель может «звенеть» мультиметром или ограничиваться визуальным осмотром. Для проверки реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при распаде оксида не обнаружено.
Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Необходимо найти причину обрыва, так как в ближайшее время новый снова взорвется.
Проверка датчика мощности вентилятора
Если причина не обнаружена, следующим шагом должна быть проверка работы датчика мощности вентилятора . Сделать это несложно. Обесточить его и включить зажигание, обращая при этом внимание на вентилятор. Вращение лопастей говорит о том, что причина проблемы в датчике.
Проверить датчик включения вентилятора системы охлаждения
Ввиду того, что очень часто начинает кусать датчик, подавая ошибочные сигналы, рекомендуется еще раз проверить это .Для этого вам понадобится емкость с термометром и мультиметром. Клеммы датчика подключаются от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое емкости нагревается до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При обращении к контактам мультиметр издаст звуковой сигнал. Значит датчик рабочий, если этого не произошло, можете смело выбросить и купить новый.
Полезно! Перед установкой желательно таким же образом проверить работоспособность купленного датчика.
Видео о проверке датчика включения вентилятора системы охлаждения
Сводный чек
Устранив проблему, сделайте двигатель мотором. Электродвигатель вентилятора должен запуститься примерно через 5 минут холостого хода. . Если этого не произошло, и температура достигла необходимой нормы, проведите диагностику неисправности еще раз.
Видео о причинах, по которым не включается вентилятор охлаждения на ВАЗ-2114

Почему не включается вентилятор радиатора на ВАЗ 2114

Вентилятор служит для создания воздушных потоков, которые направляются в радиатор двигателя.Это необходимо для охлаждения циркулирующей по нему жидкости.

Если автомобиль движется с большой скоростью, вентилятор особо не нужен, так как двигатель получает все необходимое охлаждение от встречных воздушных потоков. Но когда машина переходит в медленный ход или в дежурный режим с работающим двигателем, роль пропеллера становится незаменимой.

Обязательное устройство

Включение происходит после отправки соответствующего сигнала с электронного блока управления. Компьютер, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры.Порог переключения составляет 103-105 градусов Цельсия.

У ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке под задней частью радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер не может включиться, когда требуется ситуация с температурными индикаторами:

Неисправен электродвигатель вентилятора, то есть привод;
А предохранитель перегорел;
Реле после ремонта;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Мы обнаружили неисправность

Проблемы в зоне поиска

объяснение

Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод работает нормально. Если гребной винт все еще не перекручен, проблема в электродвигателе

Электропроводка и контакты

Если гребной винт не работает, вы должны проверить состояние проводки и убедиться, что контакты датчика работают правильно

Вы можете найти эти два предмета в моторном отсеке слева ближе к водителю внутри монтажного блока.В состав вентилятора входит предохранитель с обозначением F4 на номинальный ток 20а. Тест можно выполнить, нажав кнопку аудио. Зачем? Да потому что это тоже связано с этим предохранителем. Или проверьте тестером

Он находится там же, где и предохранитель. Для эффективной проверки лучше всего использовать реле , в работоспособности которого вы уверены на 100%, установите его вместо старого и проверьте

Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть.Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Радиатор не включается ВАЗ 2114 х2

ремонт электропроводки вентилятор системы охлаждения ВАЗ 2114. .

ВАЗ 2114,15 Принудительная настройка вентилятора системы охлаждения с помощью кнопки и реле

Материалы: РЕЛЕ 4 контакта (обычное на свет, сигнальное.) Зажим РЕЛЕ С проводами, кнопка.

Если причиной всех проблем является сам вентилятор, его не нужно менять, потому что в некоторых случаях его можно полностью отремонтировать. Скалы часто ассоциируются с подшипниками или щетками.

Если причиной отказа является отказ двигателя из-за разрыва проводки или короткого замыкания, рисковать с ремонтом не стоит. Проще и качественнее заменить весь диск.

Проверка на обрыв цепи

Если вы управляете автомобилем, не имеющим охлаждающего винта, это приведет к перегреву хладагента и разрушению форсунок, резиновых элементов, закладки основного блока цилиндров и крышки клапанов .Недалеко от разрушения узлов поршневой группы.

предохранитель

Эксплуатация автомобиля с неисправным вентилятором категорически запрещена.

Цена вопроса

Прежде чем решать проблему с неработающим радиатором, многим важно узнать стоимость комплектующих и работ.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО от 400 руб.Хотя тратиться на это не нужно, так как самостоятельная замена займет не более получаса. И в этом нет ничего особо сложного.

датчик температуры

замена

Для самостоятельной замены вентилятора вентилятора понадобится довольно небольшой набор инструментов, в который входят:

крестовая отвертка;
Ключ шестигранный 8 мм;
Торцевой ключ 10 миллиметров.

Если готовы, то приступим к работе.

Установите автомобиль на ровную площадку, включите ручной тормоз. На всякий случай под колеса вашего ВАЗ 2114 можно поставить дополнительные опоры. Меры предосторожности никогда не мешают.
Поднять капот, отсоединить минусовую клемму от аккумуляторной батареи.
С ключом на 10 миллиметров Крепежные детали корпуса Воздушный фильтр демонтирован.
Освободите с помощью отвертки фиксатор канала, расположенного на датчике массового расхода воздуха. Так можно убрать гофры.Сделай это.
На крышке корпуса воздушного фильтра есть саморезы, которые его удерживают. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
Возьмите ключ на 8 мм и снимите им штуцеры воздухозаборника, затем снимите воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
Отсоедините коннектор от провода от сломанного коннектора вентилятора .
Снимаем кожух вентилятора, фиксирующий привод, то есть электродвигатель.
Вооружившись ключом на 10 миллиметров, нужно демонтировать три болта крепления двигателя на корпусе.
Установите новый вентилятор вместо старого устройства.
Возвращаем все детали крепления на место, соединяем разъемы, выполняем сборку в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время.Пока вентилятор не включается, а пропеллер не вращается. Это займет не более 5 минут. Вскоре придется отключать сам вентилятор. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями. Были повреждены другие элементы системы охлаждения, либо вы приобрели неработающий вентилятор. Увы, учитывая количество подделок на рынке, второй вариант исключить нельзя.

Приведены все основные электрические сети и модификации подключения охлаждающей жидкости вентилятора (С) автомобилей ВАЗ различных моделей. В чем суть работы? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольного металлического каркаса, с помощью которого он крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), он начинает работать, вращая лопасть и создавая направленную воздушную струю, которая, по сути, охлаждает тосол или антифриз.

Если не работает охлаждающий вентилятор, не спешите обращаться в автосервис. Установить причину неисправности также можно самостоятельно. Тем более, что для этого необязательно иметь специальные навыки — достаточно изучить справочный материал с сайта И следовать инструкциям по проверке / замене.

Схема включения радиатора ВАЗ 2104, 2105 и 2107

вентилятор радиатора
датчик температуры (находится на радиаторе снизу)
монтажный блок
реле зажигания
Замок зажигания

А — на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

датчик мощности двигателя;
электродвигатель вентилятора;
;
блок главных предохранителей;
выключатель зажигания;
дополнительный блок предохранителей;
;
.

Присоединительный вентилятор 2108, 2109, 21099

До 1998 года на автомобилях со старым монтажным блоком предохранителей 17 стояло реле 113.3747.3722 (пальцевые предохранители) в цепи вентилятора 113.3747. После 1998 года реле нет.

Также до 1998 года использовался датчик включения ТМ-108 (температура замыкания его контактов 99 ± 3ºС, размыкания 94 ± 3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под сильным током ТМ-108-10 может работать как с реле, так и без него.

Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с узлом крепления 17.3722

Электродвигатель вентилятора
Датчик мощности двигателя
Монтажный блок
Замок зажигания

К9 — включение электродвигателя вентилятора. А — к выводу генератора «30»

Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Электродвигатель вентилятора
Датчик включения двигателя 66.3710
Монтажный блок

А — к выводу генератора «30»

Схема включения в ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем контроллер выполняет управление.

Схема

на 2113, 2114, 2115 Форсунка и карбюратор

Где находится реле вентилятора

4 — реле электровентилятора;
5 — электрические буровые установки;
6 — Главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируйтесь на цвет проводов.Поэтому находим реле, от которого идет тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85 *) (не путать с тонкой, красной с черной полосой с проводом, идущим от контроллера. ) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый провод вам нужен), это реле вентилятора.

Если охлаждающий вентилятор не работает

Для привода вентилятора установлен двигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или им подобных.Технические данные электровентилятора и датчика мощности вентилятора:

Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 — 2800 об / мин.
Потребляемый ток электродвигателя, 14 А
Ставка температуры контактов датчика, 82 ± 2 градуса.
Рабочая температура контактов датчика 87 ± 2 градуса.

Вентилятор системы охлаждения может не входить в комплект из-за:

неисправность электропривода;
дистиллированный;
неисправен термостат;
отказал термодатчик, включивший кулер;
неисправное реле в;
обрыв электропроводки;
Неисправные пробки расширительного бачка.

Для проверки самого вентилятора ВАЗ на его выводы подается напряжение 12В от АКБ — мотор заработает. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

Предохранитель находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А).Проверка производится автомобильным тестером, включенным в режим пробника.

В машине с карбюраторным мотором Проверить датчик нужно — включить зажигание и замкнуть два провода на датчик. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных автомобилей Необходимо прогреть мотор до рабочей температуры, и разрядить разъем датчика, отключив его от бортовой сети автомата.В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и приводит в постоянный режим работы вентилятора. Если привод завелся — неисправен датчик.

Замена электровентилятора в авто

Ставим машину на ровную поверхность, обездвиживаем ее стояночный тормоз.
Открыть капот, выключить минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем зажим воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем винты, фиксирующие крышку корпуса воздушного фильтра, снимаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключ на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Осторожно снять кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, держащих электродвигатель на корпусе.
Ставим на его место новую.
Установить конструкцию на место, закрепить, подключить разъем.
Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при теплоносителе 100-105 ° С, при нормальном рабочем
Температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно сказывается негативно .

Эту проблему можно решить двумя способами: выставить температуру включения в «мозгах» или сделать кнопкой. Остановимся на втором. Включение вентилятора с кнопки очень удобно: в сюжет попал — включил, оставил — выключил, а никто не перегревает.

В салоне установлена кнопка выбора режима вентилятора (постоянно отключен, постоянно включен, включение автоматически по датчику) — эта «тюнинг» не является обязательной, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от АКБ до предохранителя и массе вентилятора будет большой ток и поэтому необходимо использовать провода сечением не менее 2 мм. иначе он не выдержит и не сгорит.

Видео — Подключение и проверка в

Благо, из-за того, что вентилятор охлаждения 2114 не работает, встречается гораздо реже, пользователи встречаются реже, чем владельцы других машин — собратьев по модельному ряду.Однако нельзя сказать, что такая ситуация больше не возможна. Бывает, и это никуда не денется.

С другой стороны, любая машина — это сложная единица. Всегда есть что сломать или поработать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и останавливаясь, не собираясь сбрасывать газ, заезжайте на полный вентилятор в салоне и ищите ближайшую ямку, где можно припарковать своего железного коня.

С перегревом шутить не надо: заклинившие поршни — это полноценный капремонт, задевающий бюджет и нервы.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — Причин может быть несколько. Проверяйте их, чтобы снизить степень вероятности: чем чаще происходит эта поломка, тем ближе к началу списка находится слышимый объект.

«Салон» чеки

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя реагируют на регулирующую работу вентилятора. Один из них также контролирует работу гудка, поэтому проверить его работоспособность элементарно: зацепить и послушать.Звук есть — забудьте об этом предохранителе. Нет — залезаем в навесной блок и ищем тот, что обозначен F5. (20 ампер). Прежде чем положить свежую на место обгоревшей спинки, стоит поинтересоваться, по какой причине сгорела предыдущая. В остальном новое ждет участь предшественника в очень недолгом будущем.

Со вторым предохранителем так легко разобраться. Для проверки придется демонтировать обшивку кожи со стороны пассажира.Под ним спрятаны 3 реле, сопровождаемые собственным телохранителем предохранителя. Нужен тот, что средний. Вытаскивают и проверяют на целостность. При перегрузке, перед установкой нового опять же нужно будет найти причину поломки. Кстати, хорошо в этом случае будет иметь запасной (и на проверку, и на замену сгоревшего).

При срабатывании и этого предохранителя проверяем реле-прилегающее реле с ним. Без омметра определить живого или нет невозможно; Нам остается только предложить заменить его на новый (тогда его надо носить с собой в стоке) и проверить заработает ли вентилятор.В любом случае стоит проверить состояние контактов на реле и при необходимости почистить.

Если внутри машины поломки нет, придется вылезать из нее и искать причины, открывая капот.

Проверки подкастов

Выйдя из машины и приподняв крышку, приступить к более серьезным действиям.

Отсоедините колодку, на которой провода, идущие к электродвигателю, от вентилятора охлаждения двигателя;
Пара свободной проводки Мотор замыкается на аккум.Это даст нам четкую картину: если вентилятор начинает крутиться, значит у нас проблема с датчиком температуры, если недвижимое имущество осталось — сгорел мотор.

В последнем случае все ясно — Надо поменять (или отремонтировать, если есть соответствующие навыки и навыки) двигатель вентилятора. Когда слетел датчик температуры, надо многих ошибиться и не путать с датчиком, регистрирующим температуру охлаждающей жидкости. Тот, который нам нужен, находится над термостатом прямо на головке блока цилиндров.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с указанной ниже деталью. Между тем, владельцы вазов настаивают на том, чтобы следование этой инструкции (и в положительную сторону) сказалось на системе охлаждения в целом и на работе ее вентилятора в частности.

Наверное, тонкость все же не в самой крышке, а в прямом клапане, который снижает давление, достигшее критических показателей.Но от этого зависит то, как будет работать вентилятор — тайна, покрытая мраком. Но актерское мастерство! Если вы уже все проверили, но так и не поняли, почему не работает охлаждающий вентилятор ВАЗ 2114, попробуйте последовать советам бывалых и заменить крышку — вдруг помогает.

Вентилятор служит для формирования воздушных потоков, которые направляются к радиатору двигателя. Это нужно для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных воздушных потоков.Но когда машина переходит в режим медленного движения или простои с включенным двигателем, роль гребного винта становится незаменимой.

Включение происходит после поступления соответствующего сигнала с электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора по датчику температуры. Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) находится в роторном пространстве задней частью радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда ситуация с показателями температуры требует:

Отказ электродвигателя вентилятора, то есть привода;
Произошла поломка предохранителя, который сгорел;
Реле отказано;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Найти неисправность

Зона в поиске проблемы	Пояснение
Проверить пропеллер	Разъем на гребном винте отключен и подключается непосредственно к аккумулятору. Если вентилятор заработал, с приводом все нормально. Если винт все равно не крутился, проблема в электродвигателе .
Электромонтаж и контакты	Если пропеллер не работает, необходимо проверить состояние проводки и проверить контакты датчика
	Эти два элемента можно найти на открытом пространстве слева ближе к водителю внутри монтажного блока.Предохранитель — это предохранитель с обозначением F4 на номинальный ток 20а. Проверить можно, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проведите чек тестером
	Находится там же, где предохранитель. Для эффективных проверок лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите от него питание.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт затянут, значит датчик сломан. Требуется замена

Когда менять

Если причиной всех проблем был сам вентилятор, его не нужно менять, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше заменить весь привод.

Если охлаждающий винт не работает, это приведет к перегреву охлаждающей жидкости и разрушению форсунок, резиновых элементов, прокладок главного блока цилиндров и крышки клапанов. Не далеко до разрушения компонентов поршневой группы.

Эксплуатация автомобиля с неисправным вентилятором категорически запрещена.

Цена вопроса

Прежде чем приступить к решению проблемы с неработающим гребным винтом радиатора, важно знать многие о стоимости комплектующих и работ.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО от 400 руб. И выше.Хотя тратиться на это не обязательно, ведь самостоятельная замена займет у вас не более получаса. Да и ничего сложного здесь нет.

Замена

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, вам понадобится достаточно небольшой набор инструментов, в который входят:

Отвертка крестовая;
Ключ торцевой на 8 миллиметров;
Концевой ключ 10 миллиметров.

Если готовы, то приступайте к работе.

Установите автомобиль на ровную площадку, включите ручной тормоз. На всякий случай под колесо своего ВАЗ 2114 можно поставить дополнительные опоры. Меры предосторожности никогда не помешают.
Поднять капот, отсоединить второстепенную клемму от АКБ.
Ключом на 10 миллиметров демонтируем крепеж корпуса воздушного фильтра.
Вооружившись отверткой, ослабьте фиксатор воздуховода, находящегося на датчике расхода воздуха. Так вы сможете убрать гофру.Сделай это.
На крышке корпуса воздушного фильтра есть саморезы, которые его удерживают. Их закручивают отверткой, после чего достает с места посадки фильтрующий элемент.
Теперь возьмите ключ на 8 миллиметров и снимите крепление воздухозаборника, затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
Отсоедините башмак от провода от разъема сломанного вентилятора.
Снимите крышку вентилятора, захватывая исполнительный механизм, то есть электродвигатель.
Вооружившись ключом на 10 миллиметров, нужно демонтировать три крепежных болта, удерживающих электромотор на корпусе.
Установите новый вентилятор на место старого устройства.
Возвращаем все крепежи на места, соединяем коннекторы, сборку производим в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время.До включения вентилятора и пропеллер не крутит. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если он не остановился, выключите мотор. Повторите эксперимент.

Снятие торпеды на ваз 2114

Есть много причин, по которым автовладелец может захотеть снять приборную панель своего автомобиля. Но в случае с ВАЗ 2114 эта процедура превращается в весьма нетривиальную задачу. Вы можете разобраться с этим самостоятельно, а мы расскажем читателю, как это сделать, в этой статье.

Назначение прибора

Панель приборов автомобиля ВАЗ 2114

На ВАЗ 2114 устанавливается так называемая европанель, которая должна давать водителю повышенный комфорт, улучшенную обзорность, быть информативной, эргономичной и иметь приятный внешний вид … В этом ее предназначение. В свое время дизайнеры хорошо поработали над этой панелью, и водитель действительно получает максимум информации и обзора. Но когда приборку нужно снять, у автовладельца начинаются проблемы, так как систему крепления удобной не назовешь.

Причины снятия панели

Неисправность одного из устройств (или всей системы устройств).
Возникла необходимость ремонта или полной замены воздуховодов печки автомобиля (в этом случае панель придется снимать полностью).
Панель начала скрипеть, и автовладельцу нужно заделать и проклеить все ее стыки.

Инструкции по снятию

Необходимые инструменты

Отвертка Phillips (средняя)
Отвертка с плоским жалом (средняя).
Набор рожковых ключей.

Секвенирование

С помощью отвертки Phillips откручиваются 3 самореза, которые удерживают левую часть панели у рычага КПП.

Снятие левой панели с рычага переключения скоростей ВАЗ 2114
После удаления саморезов вытяните нижний край этой панели из кронштейна, в котором она находится. Действовать нужно осторожно, так как велик риск сломать хрупкую деталь.
Правая сторона панели на рычаге скоростей фиксируется 5 саморезами. Их также нужно открутить отверткой Phillips. В этом случае лучше держать саму панель.

Снятие правой панели с рычага переключения скоростей ВАЗ 2114
Теперь панель можно снять. В процессе работы нужно следить за тем, чтобы он не цеплялся за провода за собой.
На этом этапе масса обязательно отключается от АКБ.Если в машине есть магнитола, ее также необходимо отключить от остальной проводки, сняв клеммную колодку. Если нет, то провода просто снимают со штатных мест. Также необходимо выключить прикуриватель и снять лампочку пепельницы (удобнее всего достать вместе с розеткой).
Теперь необходимо снять ручки с рычагов управления воздушной заслонкой обогрева. Лучше всего это сделать, поддев их отверткой с плоским лезвием.

Ручки дроссельной заслонки системы отопления подденьте отверткой
Далее снимается ручка вентилятора печки. Вам просто нужно притянуть его к себе.

Снятие ручки вентилятора печки ВАЗ 2114
Теперь с помощью отвертки Phillips открутите винты, которыми приборная панель крепится к кронштейнам. Есть 4 самореза — 2 слева, 2 справа.

Удаление саморезов из кронштейнов центральной панели
В правом верхнем углу панели приборов есть заглушка.Его следует аккуратно поддеть отверткой с плоским лезвием, снять, а затем открутить саморез, расположенный за ним.
Еще нужно открутить 2 самореза на колодке справа от руля (они держат нижнюю часть колодки).
После снятия крышки станут видны провода переключателя. Все эти провода следует отключить (и при этом очень важно запомнить, где какой провод располагался, а еще лучше — пометить их чем-нибудь).

Отсоединение проводов за центральной панелью ВАЗ 2114
На кронштейне руля есть несколько болтов. Откручиваем их.
Теперь вам нужно освободить нижнее крепление кронштейна. Крепится болтами, которые можно открутить рожковым ключом на 8.

Отвинчивание нижнего крепления кронштейна панели ВАЗ 2114
С помощью отвертки Phillips открутите саморез, удерживающий световод.
Теперь вы можете удалить крепления, в которых находится блок управления обогревателем автомобиля.
После этого можно убрать все декоративные вставки на панели приборов и подсветку гидрокорректора.
Теперь можно приступить к винтам крепления верхней и нижней панели. Также с левой стороны руля откручивается поперечина.
После снятия болтов приборная панель ВАЗ-2114 может быть снята.

Полное снятие приборной панели автомобиля ВАЗ 2114

Видео: Снимаем приборку на ВАЗ-2114

Как видно из этой статьи, конструкторы оказали автовладельцам медвежью услугу.С одной стороны, панель приборов действительно стала более эргономичной. С другой стороны, снимать стало намного сложнее. Но если воспользоваться приведенной выше инструкцией и проявить терпение, с этой задачей сможет справиться даже начинающий автолюбитель.

В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем приступить непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и способом крепления приборной панели.Для этого разберем соответствующую схему:

Панель приборов (она же приборная панель) — основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой обогрева, переключатели и другие элементы.
Защитно-декоративная накладка, на которой предусмотрены воздуховоды, через которые осуществляется обдув лобового стекла автомобиля.
Монтажный кронштейн.
Колпачок декоративный.
Крышка пепельницы.
Поперечины для жесткости конструкции.
Левая и правая облицовочные панели центральной консоли.
Щит приборной панели.
Центральный монтажный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке торпеды ВАЗ2115 -.

Снимаем торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа панели приборов выглядит следующим образом:

1.Отсоедините от отрицательной клеммы аккумуляторной батареи. Так же снимаем магнитолу, если установлена. Для этого просто вытащите магнитолу из сиденья на панели приборов, отсоедините от нее колодку жгута проводов и полностью снимите ее.

2. С помощью небольшой отвертки Phillips открутите саморезы, которыми крепится левая облицовка центральной консоли. Снимаем крышку, аккуратно сняв ее нижнюю часть с кронштейна корпуса.

3. Теперь нам нужно снять правую накладку центральной консоли.Для этого откручиваем пять винтов и, придерживая рукой крышку, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским лезвием подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы отопления. Для этого потяните ручку с некоторым усилием, пока она не будет снята.

6. Открутите правый винт, которым накладка панели приборов крепится к кронштейну. Также откручиваем винт с левой стороны обшивки панели приборов.

7. Выкручиваем два самореза в верхней части «окошка» панели приборов. После этого откручиваем два самореза, которые находятся прямо под комбинацией приборов.

8. Используя прямую отвертку, подденьте и снимите декоративную заглушку, которая находится с правой стороны переключателя обогрева заднего стекла.

9. Выкрутите саморез, расположенный под втулкой.

10. Отставляем декоративную накладку торпедо в сторону руля. Отсоедините жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимите облицовку приборной панели.

12. Гаечным ключом на «8» открутите саморез крепления панели приборов с левой стороны. То же проделываем с саморезом с правой стороны.

13. Из сиденья приборной панели вытащите корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» открутите саморезы крепления панели приборов к правой поперечине (один справа, второй слева).

15. Выкрутите саморез и сдвиньте в сторону кронштейн панели приборов вместе с блоком реле и блоком предохранителей.

16.Снимите гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы крышки рулевой колонки и снимаем ее. После этого снимаем руль и подрулевые лепестки. Опускаем рулевую колонку в нижнем положении.

18. Отверткой Phillips открутите саморез нижнего левого крепления панели приборов. Затем откручиваем верхний крепежный винт.

19. Откручиваем нижний и верхний саморезы панели приборов с правой стороны.

20. Снимите «ушки» правой и левой поперечин панели приборов со шпилек крепления рулевой колонки.

21. Слегка ведем торпеду на себя и отсоединяем разъемы проводов плафона освещения вещевого отсека.

22. Отсоединить колодку с жгутом проводов от выключателя освещения вещевого отсека.

23. Отсоедините гнездо от розетки для подключения переносной лампы.

24. Снимите приборную панель вместе с поперечинами.

25. Установите приборную панель в порядке, обратном снятию.

Приборная панель автомобиля современного легкового автомобиля является самостоятельной частью салона автомобиля. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и создают чувство эстетического удовлетворения в сочетании с осознанием комфорта, обеспечиваемого конкретной панелью, благодаря удобно расположенным перчаточным ящикам, подстаканникам, инструментам и кнопкам управления, а также приятной, не утомляющей подсветки.

Панель приборов ВАЗ 2114

Автомобили семейства Самара 2 оснащены современной панелью приборов ВАЗ 2114, которую еще называют «Европанель». Дизайнеры поработали над ним так, чтобы он обеспечивал хороший вид спереди, приятный внешний вид, сочетал в себе информативность и эргономичность и в то же время помогал водителю справляться с обычными бытовыми потребностями.
И в основном им это удалось. Приборно-сенсорный блок, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

В центральной части два индикатора часового типа, слева индикатор оборотов двигателя, по которым водитель определяет, с какой нагрузкой в тот или иной момент работает силовая установка, и при необходимости корректирует этот процесс переключением скорости, в окошке под стрелкой есть цифровые часы.Справа — спидометр или индикатор текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного пробега за весь период эксплуатации автомобиля и за последнюю поездку;
В верхней части между стрелками часового типа расположена лампа указателя поворота с зелеными стрелками, указывающими влево и вправо;
В нижней центральной части красный треугольник «стоп-сигнал», а под ним CHECK ENGINE — красный сигнал аварийного состояния двигателя по информации с бортового электронного устройства;
В левой средней части блока приборов находится стрелочный индикатор температуры двигателя, или, как в литературе его называют, датчик температуры охлаждающей жидкости, над ним значок, который загорается при перегреве двигателя.Под ним — значки дроссельной заслонки, давления масла, ручного тормоза и активации аккумулятора;
В правой средней части расположен стрелочный индикатор наличия топлива в топливном баке, вверху — значок полностью заправленного бака, внизу — значок минимального количества топлива в баке, а также значки — ближний свет, низкий уровень тормозной жидкости и дальний свет.

Эргономичность обеспечивается удобным расположением устройств и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели установлен стандартный бортовой компьютер, как правило, это БЦ «Гамма», «Мультитроникс», «Престиж» или «Государство». Место для его установки было выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и узлов автомобиля.

Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на комбинации приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, о сроках следующего осмотра или обслуживания.

Удобно расположен запирающийся бардачок, который имеет подсветку и довольно большую нишу под ней. Центральная борода также имеет нишу для хранения вещей и пепельницу. Выходы воздуховодов сделаны достаточно хорошо, что позволяет эффективно обдувать стекло и предотвращать запотевание.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них, необходимо снять панель ВАЗ 2114. Даже чтобы снять панель приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель необходимо снимать полностью, если возникнет необходимость ремонта воздуховодов и печки, либо автовладелец хочет полностью проклеить и заделать стыки конструкции панели, чтобы она не скрип.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и расположением панели приборов на своем автомобиле.В разобранном виде на винты выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и аксессуары:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепятся блок приборов, бортовой компьютер, рычаги управления печкой, блоки клавиш и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, также имеет воздуховоды для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — поперечины правая и левая;

7 и 10 — правый и левый экраны консоли;

8 — панель приборной панели;

9 — центральный кронштейн.

Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

с помощью отвертки Phillips необходимо открутить три самореза, удерживающие экран левой консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и наконечником.

снимая экран, осторожно снимите нижний край накладки с кронштейна корпуса.
правый экран консоли крепится пятью саморезами. Используя отвертку Phillips, осторожно открутите все винты, удерживая крышку рукой.

снимите экран, не позволяя ему зацепиться за спрятанный за ним жгут проводов.

Отсоедините «массу» от АКБ, отсоединив колодки. Если в автомобиле есть магнитола, отсоедините ее от основного жгута проводов, вытащив блок разъемов.Если магнитола на машину не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.

снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, подденьте их плоской отверткой.

Несмотря на кажущуюся простоту этого пункта, снятие ручек с рычагов может занять много времени. Для этого наглядный пример, как это сделать на снятом блоке.

На рычаге есть специальный выступ; когда ручка установлена, она входит в зацепление с рычагом с отверстием для этого выступа. Для этого при снятии ручки нужно поддеть и приподнять фиксатор на ручке плоской тонкой отверткой, освободив ее от выступа.

снимите ручку вентилятора электронагревателя, просто потянув ее на себя.

с помощью отвертки открутите винты с крестообразным шлицем, которыми панель приборов крепится к кронштейнам справа и слева.

в окошке на панели приборов, где расположен приборный блок, два самореза сверху и два снизу — под окном. Их необходимо вывернуть, разобрав накладку (2) и щиток (8).

вытащите заглушку и открутите саморез, расположенный за ней.

выверните два самореза снизу, удерживающих накладку, и снимите ее.
После маркировки проводов, подходящих для выключателей, отсоедините их.

откручиваем болты от кронштейна рулевого колеса.

откручиваем саморезы нижнего кронштейна ключом на «8».

откручиваем винт для отвертки и снимаем световод.
снимите крепления блока управления обогревом и вытащите картриджи из заднего бокового блока.

снимаем декоративную вставку, удаляя все внешние детали.
откручиваем гайки ключом на «21».
снимаем подсветку гидрокорректора.
откручиваем верхний и нижний крепления панели, снимаем крепление к поперечине с левой стороны.

Теперь можно снимать торпеду ВАЗ 2114.

установка производится в обратном порядке.

Чтобы наглядно увидеть весь процесс в движении, вы можете посмотреть видео, как снимают приборную панель на ВАЗ 2114.

Приветствую друзей на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять приборную панель.

И в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель сообщает водителю полезную информацию во время движения или стоянки с работающим двигателем.

Следовательно, нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там водительские педали, три самореза на боковой панели консоли, как показано на фото.

Внимание! Отключите массу от АКБ, чтобы избежать различных коротких замыканий.

Снимаем вилку или магнитолу если она установлена и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла. Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.

Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв рулевое колесо.Затем нужно открутить все винты, как показано на рисунке. И утопить блок управления отопителем внутри.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два самореза из поперечного крепления кронштейна.

Поддев ручку гидрокорректора фары и ручку регулятора освещенности приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку.Затем откручиваем гайки торцевым ключом.

Отсоединение оставшегося иммобилайзера и фишек освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой стороны.

Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но нет сомнений, что придется немного повозиться.

Многие автовладельцы не знают, как снять панель приборов на ВАЗ 2114, мы подскажем, как это сделать правильно. Обычно панель приборов снимается для замены печки, снятия комбинации приборов, заклейки форсунок печки, проклейки и т.д.

Порядок снятия:

Разберемся, как снять торпеду на ВАЗ 2114. С помощью отвертки с Наконечником Phillips аккуратно открутите 3 самореза (верхний, средний и нижний) крепления экрана левой консоли.

С помощью отвертки Phillips открутите следующие пять саморезов, которые находятся в правой крышке консоли, затем снимите сам экран.

Затем отсоединяем отрицательную клемму провода от АКБ. Если в машине установлена магнитола, то снимаем ее, также отсоединяем колодку ее жгута проводом или снимаем контейнер-заглушку со щита.
Далее необходимо отсоединить колодку жгута проводов от прикуривателя.Также необходимо снять патрон лампы пепельницы. Затем снимаем ручку с рычагов, аккуратно поддев ее узкой отверткой.

Следующим шагом является снятие ручки переключателя вентилятора отопителя. Для этого нужно потянуть его на себя или поддеть отверткой.

Откручиваем отверткой Phillips два самореза, расположенные над комбинацией приборов, а также два самореза, расположенные под ней.

Поддев заглушку, снимите ее и открутите под ней саморез.

Затем снимите облицовку приборной панели.

Теперь отмечаем, в каком порядке колодки жгута проводов подключаются к выключателям, и отключаем их.

Ставим уже полностью снятую панель приборов и откручиваем болты рулевой колонки. Этой же отверткой откручиваем два самореза, как показано на фото.

Ключом на 8 мм откручиваем еще 2 самореза самого нижнего крепления кронштейна к панели приборов.

Затем откручиваем саморезы, на которых держался блок управления обогревом, а также снимаем патроны с его задней части.

Затем снимаем декоративную вставку, но только после того, как удалим все ее внешние части.

Настройка щитка приборов. Как сделать приборную панель с подсветкой для автомобиля ВАЗ. Пора очистить старый циферблат

Чтобы выделить свой автомобиль из серой массы, многие автовладельцы производят тюнинг.Однако сегодня производить тюнинг — это значит не только улучшить внешний вид автомобиля, но и улучшить интерьер в его салоне. Один из вариантов улучшения салона — тюнинг приборной панели. Подробнее об этой процедуре для данной процедуры, а также о вариантах модификации вы можете узнать из вышеупомянутого материала.

[Скрыть]

Метод декоративного тюнинга

Если вы решили производить, то вам необходимо обеспечить оптимальное сочетание устройства с интерьером салона.Кроме того, в конечном итоге приборная панель в любом случае должна отвечать всем требованиям пассивной безопасности.

Итак, сам процесс улучшения декора заключается в добавлении внешних элементов к существующей панели управления, например:

можно использовать кожзам для плотного материала с панелью;
можно произвести процедуру наклеивания специальных накладок на шкале;
тюнинг тюнинг может также обеспечить более яркое свечение устройства.

Учтите — чтобы произвести тюнинг самостоятельно, вам в любом случае придется либо частично, либо полностью демонтировать приборку.Далее вкратце расскажем о каждом из способов.

Герметичная приборка

Процедура ПП актуальна в том случае, если прибор потерял первоначальный вид, а на его поверхности есть дефекты. В качестве материала для резервуара можно использовать кожзаменитель, дерматин или другие материалы. Но нужно учитывать, что некоторые материалы после буксировки могут создавать блики на солнце, а также выделять неприятный запах. Поэтому к вопросу выбора материала следует подойти.

Например, если вы решили использовать Дерматин для ухода, то это следует делать на его основе, учитывая размеры полипропилена, а также его форму.Это сделано для того, чтобы дерматин не растягивался и не уходил в складку, поэтому его всегда нужно демонтировать аккуратно. В этом случае можно сделать более аккуратные и ровные швы и стыки, а для вырезания можно использовать обычный картон. Все компоненты кроя сшиты в одно целое, при этом все швы нужно спрятать внутри. Материал для обшивки можно закрепить на клей либо саморезом (автор видео о чертеже — канал Пульс Авто).

Чтобы не тратить время и силы на рисунок, можно поступить проще — покупается специальная накидка на панель приборов и просто устанавливается сверху.Такую накладку нужно выбирать по модели автомобиля.

Цветовые решения

Настройку панели приборов можно объединить в смену цветовых решений.

Процедура состоит из таких шагов:

В первую очередь необходимо снять размеры с ПП.
Далее выполняется заготовка новой шкалы — на нее наносятся все необходимые деления и числа (вариантов в сети много, можно скачать готовую). Также в магазинах продаются уже готовые декоративные панели приборов, так что если ваш бюджет позволяет купить полноценное фирменное устройство.
После этого шаблон, который вы сделали или скачали, нужно прикрепить к материалу, который будет использоваться в новом масштабе. Как вариант, в качестве материала можно использовать тонкий пластик, фотобумагу и т. Д.
Если вы решили установить хромированные кольца в приборную панель на тахометре или спидометре или просто поставить новую шкалу, то для лучшей фиксации стрелки приборов следует снять. Хромированные кольца также можно купить в магазине или в Интернете. Конечно, впоследствии его нужно будет установить на место.

Фотогалерея «Параметры тюнинга»

Установка светодиодов

Светодиодная панель своими руками — тоже довольно простой и один из самых распространенных вариантов тюнинга.

Такая процедура такая:

Сначала нужно демонтировать ПП, снять все штатные лампочки.
Далее необходимо определиться с местом, где вы устанавливаете диодные источники освещения — конечно, для лучшей видимости их следует разместить по периметру.
Определитесь с цветом диодов — он должен обеспечивать комфортные условия во время движения, при этом не мешать водителю.
Далее есть два варианта — либо просто заменить лампочки на диодах, купив соответствующие в магазине, чтобы они подошли к штатным патронам, либо произвести установку диодов на новые места. Для этого потребуется просверлить отверстия на ПП, где будет установлен источник освещения. Конечно, первый вариант проще, в его реализации нет ничего сложного, но мы рассмотрим второй способ.
После того, как просверлены отверстия, источники освещения следует соединить между собой пайкой — для соединения можно взять гибкий провод, толщина его должна быть небольшой.
Чтобы можно было регулировать яркость освещения, можно добавить в схему переменный резистор. В зависимости от модели, для этого может применяться при производстве авто.
Если вы используете источники белого света, то для получения другого оттенка лампочку можно покрасить лаком или специальной бумагой.
Диодные элементы следует припаять к силовой цепи, после чего важно совместить их на ПП, при этом важно соблюдать полярность.
Затем диагностирует работоспособность панели управления и дальнейшую ее установку на автомобиль (автор видео — Леша Мастер).

Покраска приборки

Еще один вариант — покрасить панель приборов, а точнее сами шкалы — тахометр, спидометр, также можно покрасить датчики температуры, объема топлива и т. Д.Если установить в экран диодные источники освещения, то окраска ПП (необходимая люминесцентной краской) позволит придать устройству более яркий и современный вид. Красить нужно аккуратно, чтобы не разбрызгивать краску на щит, иначе это будут не только чешуйки, но и следы от краски, и это будет смотреться не эстетично.

Исследования: Выхлопные газы автомобилей — не главный загрязнитель воздуха

Как отмечали участники Энергетического форума в Милане, более половины выбросов CO2 и 30% твердых частиц, вредных для здоровья, попадают в воздух вовсе не из-за работа двигателей внутреннего сгорания и нагрев жилого фонда, сообщает La Repubblica.В настоящее время в Италии 56% зданий относится к самому низкому экологическому классу G, а …

Дороги России: даже дети не разгадывают. Фото дня

Последний раз этот участок, расположенный в небольшом городке Иркутской области, ремонтировали 8 лет назад. Дети, чьи имена не называются, решили самостоятельно исправить эту проблему, чтобы можно было кататься на велосипедах, передает портал «UK24». О реакции местной администрации на фото, которое уже стало настоящим хитом в сети, не сообщается….

АвтоВАЗ выдвинул своего кандидата в Госдуму

Как указано в официальном отчете АвтоВАЗа, В. Перек проработал на предприятии более 27 лет и прошел все этапы становления карьеры — от рядовой рабочий к мастеру. Инициатива выдвижения представительного коллектива АвтоВАЗа в Государственную Думу принадлежит коллективу предприятия и была озвучена 5 июня во время празднования Дня Тольятти.Инициатива …

В Сингапуре появятся беспилотные такси

В ходе испытаний на дорогах Сингапура выйдет шесть модифицированных Audi Q5, способных передвигаться в автономном режиме. В прошлом году такие автомобили беспрепятственно преодолели путь от Сан-Франциско до Нью-Йорка, сообщает Bloomberg. В Сингапуре дрон будет двигаться по трем специально подготовленным маршрутам, оборудованным необходимой инфраструктурой. Длина каждого маршрута составит 6,4 …

Именованные регионы России с самыми старыми вагонами

При этом самый молодой парк указан в Республике Татарстан (средний возраст 9 лет.3 года), и самый старый в Камчатском крае (20,9 года). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, помимо Татарстана только в двух регионах России средний возраст легковых автомобилей меньше …

В Хельсинки запрещены личные автомобили

Чтобы воплотить столь амбициозный план в реальность, власти Хельсинки намерены создать максимально удобную систему, при которой границы между личным и общественным транспортом будут структурными, сообщает автоблог.Как отмечает специалист по транспорту мэрии Хельсинки Соня Хейккиль, суть новой инициативы довольно проста: горожане должны быть …

Лимузин для президента: подробности раскрываются

Сайт Федеральной патентной службы продолжает оставаться единственным открытым источником информации об «Управлении при президенте». Сначала мы запатентовали промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта «Графство».Шум в ушах зарегистрировал промышленный образец под названием «приборная панель автомобиля» (скорее всего, это …

)

Внедорожник GMC превратили в спорткар

hennessey Performance Tumbled всегда славился умением щедро добавлять дополнительные фаркопы из «прокачиваемых» машин, но на этот раз американцев явно смутило. GMC Yukon Denali мог превратиться в настоящего монстра, благо в том, что 6,2-литровая «восьмерка» позволяет это сделать, но автомобилисты Hennessey ограничились довольно скромным «бонусом», увеличив мощность двигателя…

Mercedes выпустит Mini Gelendeshenage: новые детали

Новая модель, призванная стать альтернативой элегантному Mercedes-Benz GLA, получит брутальный внешний вид в стиле «гелендевагена» — Mercedes-Benz G-класса. Немецкому изданию AUTO BILD удалось узнать новые подробности об этой модели. Так что, если верить инсайдерской информации, то Mercedes-Benz GLB будет отличаться угловатым дизайном. Зато полный …

Suzuki SX4 пережил рестайлинг (фото)

Отныне в Европе автомобиль определяется только с турбированными двигателями: бензиновыми литровыми (112 л.с.) и 1,4-литровыми (140 л.с.) по агрегатам, а также 1,6-литровый турбодизель, развивающий 120 лошадиных сил.До модернизации автомобиль предлагали еще с 1,6-литровым 120-сильным атмосферным бензиновым двигателем, но в России этот агрегат сохранят. К тому же после …

Какие цвета автомобилей самые популярные

По сравнению с надежностью и техническими характеристиками, цвет кузова машины, можно сказать, мелочь — но мелочи довольно важны . Когда-то цветовая гамма автомобилей не была особенно разнообразной, но эти времена давно канули в лету, и сегодня услуги автолюбителей представлены наиболее широко…

Какие машины угоняют чаще всего

К сожалению, количество угоняемых машин в России со временем не уменьшается, меняются только марки газированных автомобилей. Точно определить список наиболее угоняемых автомобилей сложно, поскольку у каждой страховой компании или статистического бюро есть своя информация. Точные данные ГИБДД о том, что …

Хиты2018-2019 кроссоверы и кроссоверы качества

Они появились в результате генетического моделирования, они синтетические, как одноразовые чашки, практически бесполезны, как пекинесы, но их любят и ждут.Те, кто хочет бойцовую собаку, запрягают себе бультерьера, кому нужны спортивные и стройные, отдают предпочтение афганскому огуречнику, которому нужны …

Как обменять старую машину на новую, купля-продажа.

Как обменять старую машину на новую В марте 2010 года в нашей стране стартовала программа по утилизации старых автомобилей, согласно которой любой автовладелец может поменять старую машину на новую, получив финансовую помощь в число 50 …

Выбирал авто: «европейский» или «японец», купля-продажа.

Выбираем машину: «европейка» или «японец» Собираясь купить новую машину, автолюбитель наверняка столкнется с вопросом, что предпочел: левый руль японца или правый руль — «европейцы». «. …

Выбор доступных седанов: Zaz Change, Lada Granta и Renault Logan

Года 2-3 назад априори считалось, что имеющийся автомобиль должен иметь механическую коробку передач. Их уделом считалась пятиступенчатая механика.Однако сейчас все кардинально изменилось. Сначала установили машину на «Логан», чуть позже — на украинский «Шанс», и …

Лучшие подарки автовладельца

Лучшие подарки автовладельца

Автомобилист — это человек, у которого есть много времени, чтобы выносить руль своей машины. Ведь для того, чтобы обеспечить в машине желаемый комфорт, а также безопасность движения, нужно приложить немало усилий при уходе за авто. Если хочешь завести хорошего друга…

Как выбрать машину, купля-продажа.

Как выбрать автомобиль Сегодня рынок предлагает покупателям огромный выбор автомобилей, от которых просто разбегаются глаза. Поэтому перед покупкой автомобиля следует учесть множество важных моментов. В результате, определившись с тем, что вы хотите, вы можете выбрать автомобиль, который будет …

Самые покупаемые автомобили 2018-2019 в России

Как выбрать новую машину? Помимо вкусовых предпочтений и технических характеристик будущего автомобиля вам может помочь список или рейтинг лучших и самых популярных автомобилей в России в 2016-2017 годах.Если машина пользуется спросом, то заслуживает вашего внимания. Очевидный факт россиян …

Как выбрать и купить автомобиль, купля-продажа.

Как выбрать и купить автомобиль На рынке огромный выбор автомобилей, как новых, так и подержанных. А не потеряться в этом изобилии поможет здравый смысл и практичный подход к выбору автомобиля. Не отказывайтесь от первых желаний приобрести понравившуюся машину, внимательно все осмотрите …

Наверное, каждый автомобилист, являющийся владельцем автомобиля семейства ВАЗ, желает обновить свою приборную панель.На современных иномарках циферблат приборов изнутри выделен, что выглядит очень привлекательно, будто светятся цифры и сами устройства. А вот панели приборов автомобилей ВАЗ подсвечиваются обычными лампами, которые со стрелок, снаружи излучают свет на циферблаты. При этом яркость невысока, а детализация этой подсветки малоэффективна. Именно поэтому большинство владельцев таких автомобилей очень часто совершенствуют приборную панель с помощью подсветки. К тому же сделать его самостоятельно довольно просто.

Чтобы самостоятельно произвести тюнинговую подсветку на моделях автомобилей ВАЗ, не нужно иметь специальных навыков, но в специализированной компании эта процедура обойдется во что угодно. Можно попробовать сделать подсветку приборной панели изнутри, как на современных автомобилях.

Для работы понадобится стандартная подсветка панели приборов. Панель приборов С. автомобиля Необходимо снять и разобрать. Не забудьте также демонтировать старые накладки и стрелки приборов. Чтобы свет подсветки попадал изнутри на накладку, следует сделать специальные надрезы под накладкой нагретым ножом или паяльником.

Тогда переходим непосредственно к подсветке. Это будет организовано с помощью светодиодной ленты. Необходимо выбрать ленту, которую можно легко разрезать на мелкие части, три диода. Что касается равномерности свечения, то его делают из обычной фольги с помощью отражателя. Для спидометра и тахометра берем три части ленты, а для указателей уровня топлива и температуры охлаждающей жидкости — по одной.

Штатную подсветку ВАЗ стоит сохранить, так как ее задачей будет подсветка стрелок на шкале приборов.При желании его также можно модернизировать, если на место штатных ламп наклеить светодиодную ленту. Чтобы мелирование было не слишком ярким, можно его немного тонировать. Тонирование проводится тонировочной пленкой или черным маркером. Штатный светофильтр лучше оставить, тогда подсветка будет мягкой и равномерной с голубоватым оттенком.

Подключите все провода к контактам на пластине лампы, предварительно определив их полярность. Для стабилизации тока рекомендуется использовать драйвер для питания светодиодов.

Подсветка панели приборов ВАЗ 2114

Для начала нужно снять лампы основного освещения вместе с патронами. Далее очень аккуратно снимаем стрелки, продолжая чем-нибудь тонким. Можно просто развернуть их вокруг ограничений и сбавить скорость с оси. В это время разновидностей панно очень много. С одной стороны привод стрелы закреплен на основной плате, а с другой — на основе оргстекла.

После этого необходимо аккуратно извлечь вставку из оргстекла.Носите с края и просто оторвите. Липкий слой нельзя загрязнять или стирать. Вставку нужно перевернуть и положить на чистую поверхность. С помощью лезвия стираем зеленое напыление, которое заметно в районе цифр. Теперь можно собрать оргстекло и вставить.

Как поменять цвет шкалы приборов от автомобиля ВАЗ

Надо взять кусочек пластика и ножницы. Вырежьте контуры таким образом, чтобы пластик уместился в объем.Также вырезали место для приводов стрелок. Далее наносим маркировку на светодиоды. Для топлива понадобится три светодиода, для температуры — четыре. Затем установите приборную панель для каждой шкалы.

Теперь руководствуясь разметкой проделываем дырочки под светодиоды и резисторы. Это может быть сделано с помощью горячего провидца или небольшой дрели. Верх светодиода должен быть заглушен, так как линза установлена для фокусировки луча. Важно не повредить сам световой элемент. Светодиоды следует паять параллельно друг другу и последовательно с сопротивлением.

Как установить светодиоды вместо ламп накаливания на панель автомобиля ВАЗ

Сначала основание светодиодов нужно вставить в корпус и отобразить соединительные провода. Далее делаем вставку из оргстекла с телом. Оргстекло нужно вставлять плотно. С противоположной стороны вкручиваем четыре самореза. Затем установите плату. Осторожно выводы проводов от стрелок не выводить. Далее скрепляем саморезами или саморезами. Теперь припаиваем к питанию любых штатных ламповых светодиодов.Надеваем стрелки и выставляем их на ноль.

Как сделать подсветку стрелок приборов на автомобиле ВАЗ

Для этого вам понадобится:

Флуоресцентный маркер.
Супер клей или клеевой момент.
Не силовые провода.
Ультрафиолетовая лампочка.
Вставка в приборную панель нужной модели.
Паяльник.

Пластик и панель приборов необходимо снять, затем разобрать, удалить черный пластик и стекло, затем аккуратно снять стрелки, затем стандартную вставку.Проделываем отверстия, если в новой вставке их нет. Чтобы стрелки не приставали, желательно сделать отверстий чуть больше, чем было в заводской вставке. Теперь можно вынуть штатную подсветку и плату с лампочками.

Неоновую лампу наклеить на панель сверху, заменить штатную подсветку и снять пластиковую защиту сверху. Вверху должен быть прикреплен блок управления неоновой лампой. Соблюдая полярность, подключить лампу вместо штатной подсветки.

Теперь установите на устройство две лампы. Все провода соединяются и протягиваются внутри перегородок. Подключите к точке питания и поставьте лампу. Провода аккуратно прикручиваем к пластику. Стрелки прокрашивают маркер несколько раз. Далее собираем и устанавливаем панель приборов.

Рассмотрим основные варианты тюнинга элементов приборной панели. Поскольку у каждой марки автомобилей своя — особая компоновка, возможно, у вас не получится точно воссоздать следующие идеи на своей машине, но в любом случае последовательность действий будет одинаковой.

1. Буксировка приборной маски
Вырезать козырек приборной панели не самая простая задача, сложная форма детали не позволяет перетащить маску без шва.
Козырек приборной панели можно натянуть алькантарой, искусственной или натуральной кожей. Материал и аккуратные швы красиво дополняются панно.
// Не пытайтесь тащить ковровую панель. Получается некрасиво
В том случае, когда деталь сильно изогнута, то без выкройки и швов не обойтись.
Для начала необходимо демонтировать маску панели приборов, открутив 2 болта вверху и 2 внизу. Теперь можно снимать выкройку, размещая места, где будут проходить швы. На каждый шов лучше прибавить по 1 см. Для выкройки отлично подойдет плотный ватман или бумажная лента.

Носим полученный шаблон на материал и сшиваем детали на швейной машине. Рекомендуется использовать американский шов с каплей. После этого остается только наклеить получившийся футляр на козырек.

2. Запуск двигателя с помощью кнопок
Кнопка запуска двигателя — это метод зажигания, плавно переходящий от элитных автомобилей к среднему сегменту. Более современные автомобили Избавьтесь от старой системы запуска двигателя.

Есть несколько вариантов (схем) настройки кнопки запуска двигателя. Отличаются они несколькими нюансами:

1. Ключ для запуска двигателя через кнопку Using (ключ включает зажигание, кнопка запускает двигатель)
2.Ключ для запуска двигателя через кнопку не используется (нажатие кнопки — полностью заменяет ключ)
3. Можно включить зажигание кнопкой отдельно (нажимаю кнопку — зажигание включено, нажал кнопку и педаль тормоза — двигатель завелся)

Попробуем показать основные моменты кнопки запуска двигателя.
1. Запуск двигателя кнопкой (ключом зажигания)
Этот способ на наш взгляд самый простой.

Не работает кнопка при работающем двигателе, то есть стартер не крутится, а начинает работать после того, как двигатель заглушил и включил зажигание ключом.
Возьмите реле зажигания с проволочной колодкой. (Всего 4 провода, 2 высокопоточные цепи (желтые контакты на самом реле) и 2 слаботочные цепи (белые контакты).
Провод высокопоточной цепи закидываем на 15 контакт замка зажигания, а второй в контакте 30 того же замка (один розовый, а второй красный).

Один провод низковольтной цепи накидываем — массовый, а второй — на зеленый провод на нем + появляется при розжиге и обрываем провод от реле на зеленый провод нашей кнопкой.

2. Запуск двигателя кнопкой (без ключа зажигания)
В схеме используется реле задних противотуманных фар. Его можно купить или собрать самостоятельно.

Нужен большой провод с клеммой, подключенной к розовому.
Еще есть тонкие провода: красный и синий с полоской заизолированы, а на зажигание накидываем серый или подключаем красный, иначе БББ работать не будет. Диод подойдет любому.
Удобная подсветка кнопки и реле питания для подключения к сигнализации.Если двигатель глохнет, то нажатие кнопки зажигания выключает, нажимает кнопку еще раз — двигатель заведется.

3. Кнопка запуска двигателя при нажатой педали.
За основу взяли схему с реле задних противотуманных фар и доработали.
Используем кнопку с фиксацией, которая подключается к реле зажигания 87 и 86. Можно будет включить зажигание. Также правильнее сделать раздельное включение зажигания через педаль.
Обычно педаль тормоза используется для запуска двигателя для включения зажигания через кнопку.
Как вариант, можно еще педаль использовать, но ручник, т.к. у него тоже путаница.
Для запуска двигателя от кнопки через педаль тормоза необходимо:
86 реле стартера Подключить к стоп-сигналам, или использовать реле (как удобнее)

Как кнопка запуска двигателя вы Можно использовать:
Кнопки отечественных автомобилей (например, кнопка открывания багажника ВАЗ 2110 (без фиксации)
Кнопки универсальные (с фиксацией и без)
Кнопки от иномарки (например, BMW)
Модифицируйте кнопку (нанесите рисунок самостоятельно)

3.Рама для навигатора
Одно из удачных мест, куда можно встроить навигатор во многие автомобили — центральный воздуховод, но его нужно доработать.

Установить монитор в дефлектор можно до 7 дюймов, но здесь мы рассмотрим размещение навигатора XPX-PM977 в 5 дюймах.
Для начала снимаем дефлектор. После этого вырезаем центральную перегородку и боковины тыльной стороны так, чтобы монитор был утоплен и параллелен лицевой стороне дефлектора.В качестве базового каркаса используйте крышку навигатора. Чтобы устранить пустоту, мы используем сетки из динамиков.

Мы используем малярную ленту для колец и лепим каркас из эпоксидной смолы. После высыхания снимаем и приклеиваем каркас с помощью клея

Наносим шпатлевку и ждем, пока она застынет. Затем снимаем лишнюю мелкозернистую наждачную бумагу, после чего повторяем так, пока не получится плоская форма

Осталось только окрасить рамку.Краску используем аэрозоль, наносим в несколько слоев.

Отрегулируйте поток воздуха из навигатора, используя целлулоидную простыню и скотч. Защелкните дефлектор.

По аналогии в панель можно встроить планшет, а при желании и сделать съемным.

Для сетки (которая идет по краям навигатора) можно поставить диодную подсветку светодиодной ленты. Это выглядело бы очень красиво.
.

4. Подсветка панели приборов
Мы решили использовать сразу 3 цвета для подсветки.
Инструментальные шкалы — выделите синим цветом.
Цифры — белый цвет
Красные зоны — соответственно красные.
Для начала снимаем комбинацию инструментов. Затем нужно аккуратно убрать стрелки. Затем аккуратно удалите цифровую подложку. Изготовлен из плотной полиэтиленовой ленты. Подложка приклеена. При аккуратном грамотном усилии хорошо снимается.
У вас должно получиться что-то похожее:

Далее нужно положить подложку на бумагу лицевой стороной вниз.На ее спину нанесен светофильтр. Которые стираем ватной палочкой, смоченной в спирте. После подаем напыление, используемое для фиксации светофильтра.
Должно быть следующее

Теперь можно приступить к резке цоколя, куда будут паяться светодиоды. Можно использовать текстолит, если нет, можно использовать плотный картон. Он вырезал базу под диоды.

Мы используем светодиоды разных цветов, поэтому необходимо сделать свет (иначе цвета смешиваются). В центре земли делаем прорезь, чтобы создать свет между двумя шкалами диодов.Из такого же картона по размеру и высоте вырезаем линию и вставляем в сделанную прорезь между двумя рядами диодов.

Теперь нужно припаять светодиоды параллельно:

Для стрелок припаяем к основанию два красных светодиода и направим их линзы вверх.
Аналогичным образом выделите все остальные шкалы и числа.

Доставка + и — на дорожки от штатных лампочек и, соблюдая полярность, припаиваем проводку.
Теперь нужно установить стрелки.Осторожно закрепите их на приводах моторов, при этом глубоко сажать не стоит, иначе стрелки будут цепляться за шкалу. После соберете все в обратном порядке и подключите.

Возможна интересная модификация такой подсветки. Можно взять трехкристальные RGB-диоды (они ярче и надежнее обычных + их свечение можно контролировать) и установить их, подключив
Мы объясним разницу! В этом случае подсветка будет сосредоточена заранее (только намного ярче), но при желании, нажав кнопку на пульте дистанционного управления, вы можете изменить цвет подсветки инструментов и тем более включить ее в свет музыкальный режим!
Еще можно добавить подсветку ног передних пассажиров, подключив ее к тому же контроллеру.Для этого рекомендуем использовать получается, что подсветка панели и ножек светится одним цветом или одновременно в режиме вызова света.

5. Изготовление стойки для дополнительных устройств

Радикальное и очень интересное решение — подиумы для дополнительных устройств в оконной стойке.
Для начала измерьте удобное расстояние между датчиками внутри кабины. Снимаем пластиковую стойку, зачищаем шкуркой, чтобы клей лучше держался.

В комплекте с инструментами чашки могут отсутствовать, тогда есть возможность изготовить их из пластиковой трубы нужного диаметра.Теперь нужно временно закрепить получившиеся подиумы под нужным углом. После этого еще раз примеряем инструменты и вырезаем в открывшейся стойке для достаточного заглубления. На этом этапе самое главное — посмотреть, удобно ли они расположены.

Теперь, когда все красиво, нужно сделать плавный спуск от устройства к стойке. Сделать это можно разными способами.
В одном варианте можно использовать отрезки пластиковой трубы или картона.Вырезаю небольшие формочки и приклеиваю, чтобы был плавный спуск от датчика к стойке.
В другом варианте подойдет любая ткань, которую нужно обернуть вокруг наших заготовок. Ткань фиксируем зажимами, чтобы она не скользила.
Сверху на картон, трубы или ткань кладут стекловолокно и затем наносят эпоксидный клей. Также важно приложить стекловолокно к самой стойке, чтобы надежно закрепить розетки для инструментов. После этого ждем, пока наша конструкция высохнет.
Далее обрезаем излишки стеклопластика и зачищаем конструкцию. В процессе зачистки без респиратора работать нельзя — вредно! Затем шпатлевкой для стеклопластика создаем нужные нам гладкие формы. Делаем так, пока не получим гладкую поверхность. Следующий слой уже будет шпаклевкой для пластика. Применяем, ждем пока едем, убираем. Повторяем так до тех пор, пока поверхность не будет максимально гладкой.

Осталось только создать привлекательный вид для наших подиумов.Для этого используем либо грунтовку с последующей покраской, либо материал для рисования (более сложный вариант). Наконец, вставьте устройства и подключите их.

Очень интересным дополнением будет установка неонового кольца в зазор между краями устройства и концом чашки или как вариант — с внутренней стороны козырька козырька, если таковой имеется. Было бы очень футуристично! Для этого потребуется около

Виды предохранителей: назначение, описание, маркировка

Предохранители применяются повсеместно — они есть в технике, в различных электрических устройствах, автомобилях, промышленном оборудовании.Есть много видов этих элементов. Для чего они нужны и в чем их особенности? Рассмотрим основные типы предохранителей.

Характеристика

Предохранитель — это общий термин, который довольно часто используется в области электротехники. Эта часть включает в себя защиту проводов, оборудования и электрических сетей.

Предохранитель является коммутационным продуктом. Какова его цель? Предохранитель предназначен для защиты электрической сети от больших токов и коротких замыканий. Принцип работы детали очень простой — при перегрузках по току разрушается специально спроектированный элемент.Часто это плавкая вставка. Так устроены всевозможные стеклянные предохранители.

Эти вставки являются обязательным элементом, без которого невозможен какой-либо тип предохранительного элемента. Внутри него также есть специальное дугогасительное устройство. Вставки в предохранителях изготавливаются из фарфоровых или волокнистых кожухов и закрепляются в специальных деталях, проводящих электрический ток. Элементы, рассчитанные на малые токи, могут вообще не иметь корпуса.

Плавки

Это наиболее распространенные виды плавких предохранителей для домашнего использования. Наверное, это единственный элемент, который легче всего диагностировать для здоровья.Для этого достаточно внимательно рассмотреть деталь на световом люке — там будет видно, исправен вставной предохранитель или нет.

Эти детали выполнены в стеклянной витрине.

Плавленая трубчатая керамика

Этот элемент практически ничем не отличается от стеклянной посуды. Единственное отличие в материале, из которого сделан корпус. Но в эксплуатации эти детали не так удобны — диагностировать «свет» не удастся. Для тестирования нужно использовать тестеры или мультиметры.

Плавкая вставка из ПВД

Эти типы предохранителей работают по тому же принципу.

Но здесь дизайн изменен таким образом, чтобы видеть состояние детали. Так, если товар взорван, на его обратной стороне появится специальный флажок.

Элементы с кварцевым песком

Эти предохранители обладают очень высокими характеристиками гашения ударов. Выпускаются в двух вариантах: в корпусе из керамических материалов или в стеклянных корпусах. Часто изделие рассчитано на работу с большими токами. Есть и более продвинутые модели. В предохранителе предусмотрена еще одна деталь, по конструкции аналогичная ПВД.Это необходимо, чтобы можно было узнать, какой из предохранителей перегорел.

Быстродействующие предохранители

В этой продукции нет ничего особенного. Разница лишь в том, что при коротком замыкании плавкая часть очень быстро сгорает.

SMD

Эти продукты можно найти в электронных устройствах. Они очень маленькие. Принцип действия и назначение предохранителей — защита оборудования от высоких токов, с чем они могут справиться очень хорошо.

Самовосстановление

Это достаточно интересные решения.Самовосстанавливающийся предохранитель — это деталь, внутри которой находится специальный пластик. Пока пластиковая вставка холодная, она может проводить электричество. Как только вставка нагревается до определенной температуры, ее проводящие свойства теряются из-за увеличения сопротивления.

После охлаждения ток снова может проходить через продукт. Плюс этих деталей в том, что после перегорания нет необходимости заменять элемент. Промышленность производит эти продукты в различных формах. Они подходят для пайки по технологии навесного или накладного монтажа.В основном эти типы предохранителей используются в цепях малой мощности.

Explosive

Если все вышеперечисленное известно всем, то взрыватель — это редкая группа. Процесс выгорания детали имеет довольно внушительный звук. Специальное взрывное устройство, прикрепленное к токопроводящей части, взрывается. За это отвечают специальные датчики. Последние следуют за током в электрической цепи. Это очень точные предохранители, так как они практически не зависят от характеристик металла на токопроводящей части.Этот элемент зависит от точности датчика тока.

Предохранители других типов

Для работы в высоковольтных цепях используется специальный автогаз, газовые продукты, а также элементы жидкостного типа. Есть даже стреляющие взрыватели. В быту их не увидеть — это профессиональное мощное оборудование.

Маркировка и символы

Каждый производитель выпускает предохранители под определенным кодом или артикулом. Номер предохранителя позволяет найти и уточнить характеристики в каталогах.Часто эти коды можно встретить на ящиках продуктов. Также код можно нанести на металлическую деталь. Помимо кодов, на корпусе также могут указываться основные данные — это номинальный ток в А, номинальные напряжения в В, отключающие характеристики или особенности конструкции. По этим данным можно определить назначение предохранителей.

Итак, значение номинального тока — это максимально допустимое значение, при котором деталь может нормально функционировать длительное время.

Номинальное напряжение — это максимально допустимое напряжение, при котором деталь безопасно разрывает цепь в случае короткого замыкания или перегрузки в сети.

Отключающей способностью называют максимальные токи. С ними предохранитель сработает, но его кожух не разрушится.

Характеристики — это временная зависимость, при которой предохранительный элемент разрушается от тока, протекающего через деталь. Различные типы предохранителей по характеристикам сгруппированы в зависимости от области применения и скорости срабатывания.

Обычно эти характеристики указывают на подробности мощности. Для обозначения используются буквы латинского алфавита. Первое — это отключающая способность. Итак, G — это полный диапазон, деталь способна защитить схему как от перегрузки, так и от короткого замыкания. А — диапазон частичный, и такие типы предохранителей защищают только от короткого замыкания.

Вторая буква обозначает типы цепей:

G — цепь общего назначения.
L — защита кабелей, а также распределительных сетей.
М — защита цепей в электродвигателях.
Tr — предохранитель, способный защитить трансформаторную сеть.

Элементы с буквой R используются вместе с силовым полупроводниковым оборудованием. А фотоэлектрические панели могут обеспечить защиту солнечных батарей.

Итак, мы разобрались, какие бывают предохранители и какова их маркировка.

Схема предохранителей на

Лада Нива »Схема предохранителей

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

№	А	Защищенные цепи
1	16	Освещение салона, Гудки, Патрон контрольной лампы, Прикуриватель, Лампы стоп-сигнала
2	8	Стеклоочиститель и его реле, Электродвигатель обогревателя, Электродвигатель омывателя лобового стекла, Реле стеклоочистителя и омывателя фар (при не нажатой кнопке переключателя стеклоочистителя и омывателя), Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3	8	Л.H. фара (дальний свет) и контрольная лампа
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левый габаритный фонарь (габаритный свет), Контрольная лампа габаритного света, R.Задний фонарь (габаритный свет), Фонарь правого номерного знака
8	8	Правый габаритный свет (габаритный свет), Левый фонарь номерного знака, Фонарь прикуривателя, Левый задний фонарь (габаритный свет), Приборные фонари
9	8	Манометр и контрольная лампа давления масла, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой низкого уровня топлива, Контрольная лампа стояночного тормоза, Контрольная лампа низкого уровня тормозной жидкости, Указатели поворота и контрольная лампа, Предупреждение о воздушной заслонке карбюратора лампа, Контрольная лампа отсутствия заряда аккумулятора, Запорный клапан карбюратора, Тахометр, Задний фонарь (задний фонарь), Контрольная лампа блокировки дифференциала
10	8	Регулятор напряжения, Обмотка возбуждения генератора
11	–	–
12	8	Стеклоочиститель и омыватель фар (при нажатой кнопке управления), Электродвигатель омывателя фар, Электродвигатели очистителя фар при запуске и при переходе щеток стеклоочистителя в исходное положение. Навигация по записям Вай фай интернет: Вы используете устаревший браузер Восстановление автомобильного аккумулятора после глубокого разряда: Аккумулятор после глубокого разряда: как восстановить и запустить Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Автолюбителям Датчик Лайфхаки Преобразователь Своими руками Схемы Усилитель Разное © 2018 M-Gen Карта сайта
