Что такое индикатор чередования фаз. Как работают указатели последовательности фаз. Какие бывают типы приборов для определения порядка фаз. На что обратить внимание при выборе фазоуказателя.
Что такое индикатор чередования фаз и для чего он нужен
Индикатор чередования фаз — это прибор, предназначенный для определения последовательности фаз в трехфазных электрических сетях. Он позволяет быстро и безопасно проверить правильность подключения фаз и направление вращения электродвигателей.
Основные задачи, которые решает индикатор чередования фаз:
- Определение порядка чередования фаз (ABC или ACB)
- Проверка наличия всех трех фаз
- Определение направления вращения трехфазных электродвигателей
- Поиск обрывов и коротких замыканий в цепях
- Проверка симметрии фазных напряжений
Применение индикатора чередования фаз позволяет избежать неправильного подключения оборудования и предотвратить аварийные ситуации в электроустановках. Это важный инструмент для электромонтажников, энергетиков и специалистов по обслуживанию электрооборудования.
Принцип работы указателей последовательности фаз
Принцип работы индикаторов чередования фаз основан на измерении сдвига фаз между тремя фазными напряжениями трехфазной сети. В правильно подключенной трехфазной системе сдвиг между фазами составляет 120°.
Основные методы определения порядка чередования фаз:
- Метод вращающегося магнитного поля. Прибор содержит роторный элемент, который вращается под действием магнитного поля трех фаз. Направление вращения указывает на последовательность фаз.
- Электронный метод. Микропроцессор анализирует сдвиг фаз между напряжениями и определяет их последовательность.
- Метод фазочувствительного выпрямителя. Прибор преобразует трехфазное напряжение в постоянное, полярность которого зависит от порядка фаз.
Современные цифровые индикаторы используют электронные схемы и микропроцессоры для точного определения чередования фаз и отображения результатов на дисплее.
Основные типы приборов для определения порядка фаз
На рынке представлено несколько типов индикаторов чередования фаз:
1. Механические индикаторы
Простейшие приборы с вращающимся диском. Направление вращения диска указывает на порядок фаз. Преимущества: простота, надежность, не требуют батарей. Недостатки: невысокая точность, только базовая функциональность.

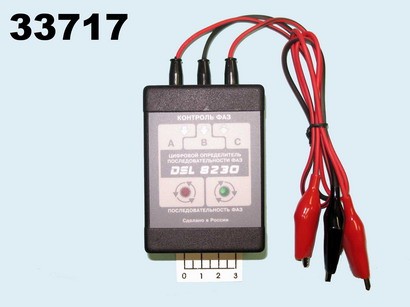

2. Электронные индикаторы
Компактные приборы с цифровым или светодиодным дисплеем. Определяют порядок фаз, наличие всех фаз, перекос фаз. Преимущества: высокая точность, расширенный функционал. Недостатки: требуют батареи питания.
3. Многофункциональные тестеры
Комбинированные приборы, совмещающие функции индикатора чередования фаз, вольтметра, частотомера и др. Преимущества: универсальность применения. Недостатки: высокая стоимость.
4. Бесконтактные индикаторы
Определяют порядок фаз без прямого контакта с проводниками. Преимущества: безопасность, возможность работы на изолированных кабелях. Недостатки: ограниченный диапазон напряжений.
Ключевые характеристики при выборе фазоуказателя
При выборе индикатора чередования фаз следует обратить внимание на следующие параметры:
- Диапазон рабочих напряжений (обычно 100-600 В)
- Диапазон рабочих частот (50/60 Гц)
- Категория измерений (CAT III или CAT IV)
- Класс защиты корпуса (IP54 и выше для работы в полевых условиях)
- Дополнительные функции (измерение напряжения, частоты и др.)
- Тип индикации (механическая, светодиодная, ЖК-дисплей)
- Время автономной работы от батарей
- Наличие функции самодиагностики
Важно выбирать прибор от проверенных производителей, имеющий сертификаты соответствия и гарантию. Это обеспечит надежность и безопасность при эксплуатации.
Особенности эксплуатации индикаторов чередования фаз
При работе с индикаторами чередования фаз необходимо соблюдать следующие правила:
- Внимательно изучить инструкцию по эксплуатации перед началом работы.
- Проверить целостность корпуса и изоляции измерительных проводов.
- Использовать средства индивидуальной защиты (диэлектрические перчатки, очки).
- Соблюдать правила электробезопасности при подключении к электроустановкам.
- Проводить периодическую поверку и калибровку прибора.
- Хранить прибор в сухом месте, защищенном от пыли и влаги.
- Своевременно заменять элементы питания.
Правильная эксплуатация обеспечит долгий срок службы прибора и точность измерений.
Обзор популярных моделей индикаторов чередования фаз
Рассмотрим несколько популярных моделей индикаторов чередования фаз:
1. Fluke 9040
Компактный электронный индикатор от известного производителя. Особенности:
- Диапазон напряжений: 40-700 В
- Определение направления вращения двигателей
- ЖК-дисплей с подсветкой
- Категория безопасности: CAT III 600 В
- Не требует батарей
2. SEW 888 PR
Многофункциональный тестер с расширенными возможностями:
- Определение чередования фаз
- Измерение напряжения, частоты, сопротивления
- Проверка целостности цепи
- Бесконтактный детектор напряжения
- Большой ЖК-дисплей

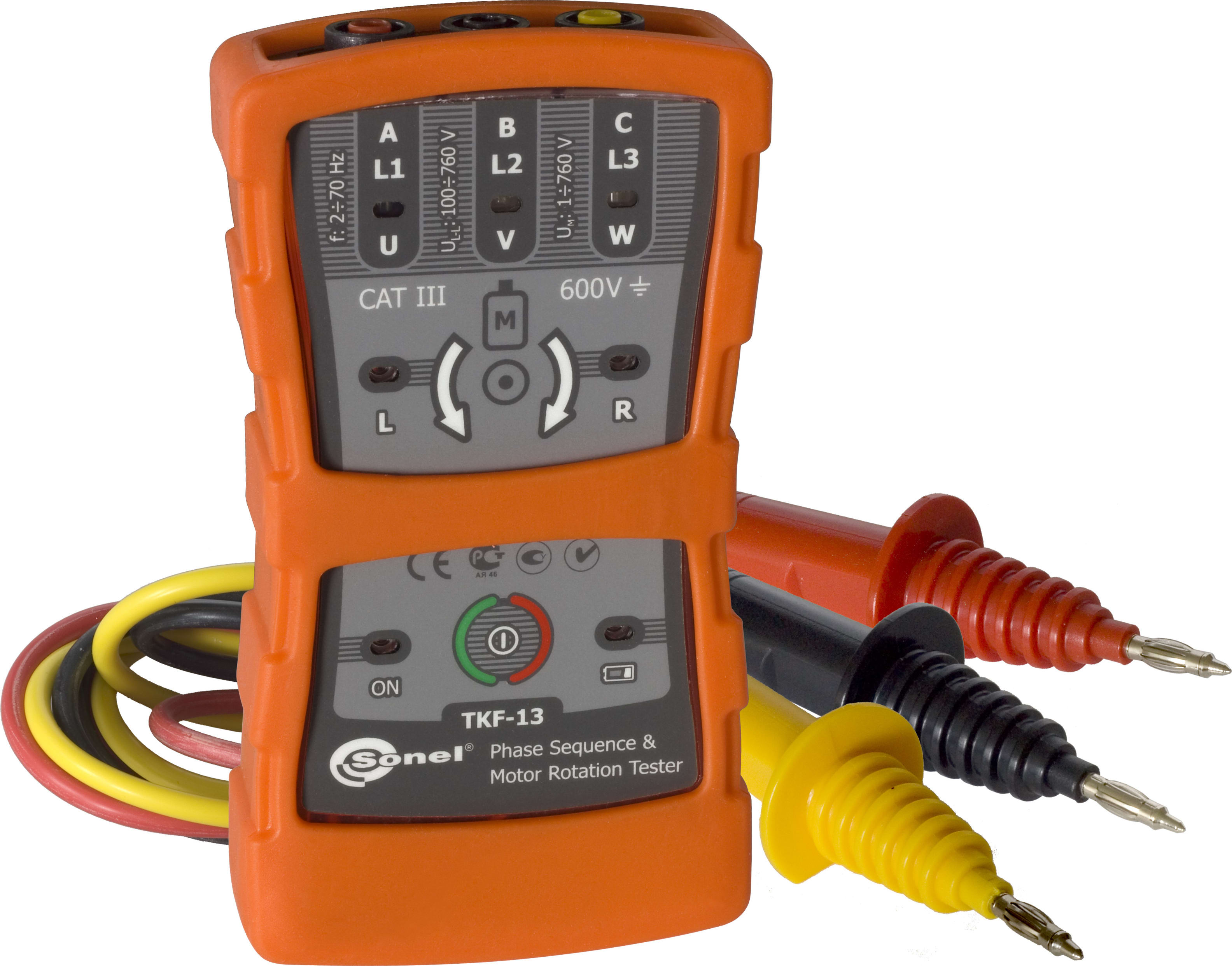

3. Sonel TKF-13
Бесконтактный индикатор для работы на изолированных кабелях:
- Диапазон напряжений: 127-400 В
- Определение чередования фаз без снятия изоляции
- Звуковая и световая индикация
- Компактные размеры
- Автоматическое выключение
При выборе конкретной модели следует учитывать специфику планируемых работ и бюджет.
Правила техники безопасности при работе с фазоуказателями
Работа с индикаторами чередования фаз связана с риском поражения электрическим током. Необходимо соблюдать следующие меры безопасности:
- Использовать средства индивидуальной защиты (диэлектрические перчатки, боты, коврики)
- Проверять исправность прибора и целостность изоляции перед каждым использованием
- Не превышать допустимые значения напряжения и категории измерений прибора
- Не работать во влажной среде или при повышенной влажности
- Соблюдать правила электробезопасности при подключении к электроустановкам
- Не использовать прибор при наличии видимых повреждений
- Проводить измерения только на обесточенных цепях, если это предусмотрено методикой
Строгое соблюдение правил техники безопасности позволит избежать несчастных случаев при работе с электрооборудованием.
