Прибор для измерения емкостей без выпайки из схем
Техника измерений
ГлавнаяСтатьи, аналитикаТехника измерений
15 лет назад
Измерение величины емкости конденсатора без выпайки из схемы — это 50% успеха при ремонте и настройке электронных устройств. В журнале «Радио» подобные схемы стали появляться в конце 80 годов. Были повторены и модернизированы ряд схем. В результате появилась предлагаемая схема прибора для измерения емкостей (1000 пФ до 10000 мкФ) на старой элементной базе (у кого есть возможность применить современные счетверенные ОУ на полевых транзисторах, с потреблением на корпус 1 мА — применяйте). Ставилась задача создать прибор на недорогой старой элементной базе, простой в регулировке и настройке, имеющий время автономной работы на аккумуляторах 5 дней в неделю по 8 часов (применены самые дешевые и распространенные аккумуляторы Д — 0,26 Д) и работающий на любой мультиметр. Рассмотрим кратко схему прибора (рекомендуется в начале прочитать статью в «Радио» №4 1998г В.
Васильев «Измеритель емкости конденсаторов» так как нет смысла полностью описывать, как работает прибор. Внешних отличий два — применены электронные ключи, для уменьшения габаритов прибора, стабилизированный преобразователь напряжения со схемой контроля разряда аккумуляторов и автоматического выключения прибора).
Прибор для измерения емкостей питается от 3 аккумуляторов. Заряд аккумуляторов осуществляется от блока питания с напряжением 6…12В, подключаемого к гнезду XS1. Аккумуляторы заряжаются постоянным током, его величина устанавливается резистором R2. Контроль за разрядом аккумуляторов до 2,7 — 2,5В осуществляет схема на триггере VT4 и VT5. Величину опорного напряжения изменяют резистором R8 (падение напряжения на зеленом светодиоде примерно 2,5В, допустимо использовать 5 диодов включенных последовательно).
Преобразователь напряжения собран на транзисторах VT2 и VT3. Выходное напряжение стабилизированное ±7±0,5В (VD1), преобразователь работает при входном напряжении от 1,8В до 5В.
Трансформатор Т1 намотан на стандартном каркасе для ферритового сердечника М2000 Ш4?4, допустимо использовать любой подходящий малогабаритный ферритовый трансформатор. Диаметр провода — 0,1 мм, число витков 1 обмотки — 15 витков, 2 и 3 обмоток — 35 витков. Диаметр провода не критичен, можно взять и 0,2 мм, число витков тоже не критично — в 1 обмотке допустимо 10 — 20 витков, во вторичных обмотках в два раза больше.
Схему прибора можно скачать здесь.
Учитывая, что максимальная частота работы ОУ составляет 1 кГц за основу были взяты ОУ 140УД12 (для уменьшения габаритов прибора применен его счетверенный аналог 1401УД3). Единственно на что следует обратить внимание — амплитуда колебаний на выходе генератора должна быть одинаковой на всех частотах, иначе увеличивают ток программирования ОУ (R11 и R18). Измерительный ОУ был выбран 140УД14 — малое потребление и достаточно большое входное сопротивление. Хотя на пределе измерения 1000пФ оно маловато (скорректировано увеличением номинала резистора R43 до 12 МОм, а не 10МОм).
Коррекция нуля показаний прибора на пределе измерения 1000пФ осуществляется R35 (убирается паразитная входная емкость прибора с измерительными щупами (C17 3 пикофарады!), желательно вывести под шлиц для оперативной подстройки). Применена нестандартная частотная коррекция ОУ 140УД14 (главное убрать звон на фронтах, все-таки это дифференциатор склонный к самовозбуждению).
В схеме используется электронный переключатель пределов измерения, позволяющий резко сократить габариты прибора. Переключатель SA2 переключает диапазоны измерения с помощью ключей в микросхемах DD1 и DD2 (от 1000пФ в положении 1 до 10000мкФ в положении 8).
Рис. 1
Прибор калибруют своим подстроечным резистором на каждом пределе измерения по эталонным емкостям, что резко упрощает настройку прибора. На пределе 1000пФ — R37 на пределе 0,01мкФ — R38, на пределе 0,01мкФ — R39, на пределе 1мкФ — R40, на пределах (10мкФ — 10000мкФ) — (R23 — R26).
Далее описание работы прибора аналогично описанию схемы в «Радио» №4 1998г В.
Васильев «Измеритель емкости конденсаторов»… . Единственно в данной схеме в генераторе ошибка — в ОУ DA 1.2 необходимо поменять местами прямой и инверсный входы ОУ иначе генератор не заработает. Схемы обзора в прикрепленных файлах. На фотографиях в конце статьи 1-я и 3-я модификации прибора автора.
Первая модификация прибора создана в начале 2000 г., применен микроамперметр на 100мкА и аккумуляторная батарея 7 D — 0,0125D.
Рис. 2
Третья модификация прибора описанная в данной статье (2001 год)
Автор: Сучинский Александр
Мнения читателей
- Александр/25.12.2016 — 10:38
Обновленные ссылки на схемыhttps://yadi.sk/i/NF8dVTJg34oxmP схема измерителя емкости https://yadi.sk/i/PHDrTukM34p944 схема преобразователя напряжения
- Александр/11.09.2015 — 15:06
Измененную схему преобразователя напряжения работающего от 1 до 3 аккумуляторов смотрим здесь https://yadi.sk/i/pofntr6qj2YGn. Двух полярный преобразователь с выходными напряжениями ±(5 – 8)В, работающего в диапазоне входного напряжения (1 – 4)В.
Трансформатор Т1 намотан на магнитопроводе Ш4х4 из феррита М2000НМ. Обмотка I содержит 15 витков, а обмотки II и III содержат по 70 витков провода ПЭВ-2 диаметром 0,21 мм. Транзистор VT2 КТ209Б можно заменить на 2Т208Б. При входном напряжении 1В (3,5В) преобразователь имеет ток холостого хода 1мА (0,4мА) и выходные напряжения +7,14В (+7,51В) и -7,2В (-7,31В), при работе с стабилитроном КС162А. К.п.д. преобразователя лежит в пределах от 67,5% до 56,7% (от 65,8% до 77,7%). При этом выходное напряжение изменяется от 13,5В (Rн=9 кОм) до 11,07В (Rн=4 кОм) (от 14,2В (Rн=9 кОм) до 12,8В (Rн=1 кОм)). - Александр/04.01.2014 — 17:58
Кто хочет не делать, а просто купить прибор, Вам сюда http://www.radiodevices.ru/ Правда прибор имеет свои минусы, по сравнению с описанным, зато купил и голова не болит. Перед покупкой смотри высказывания на форуме.
- Александр/30.12.2013 — 16:01
В схеме есть небольшие ошибки , исправленная версия с гораздо лучшим разрешением скачиваем http://yadi.
sk/d/conpxqsyFDxMo - Александр/28.12.2013 — 04:59
Panbaik У каждого есть емкости, если нет эталонного прибора, едем в магазин, просим показать мультиметр типа APPA с хорошими метрологическими характеристиками, измеряем свои емкости, записываем их — вот Вам и почем калибровать. Менеджеру говорим, что прибор замечательный, но прежде чем купить, проверю его точность показаний на приборе на работе. Наверно это при желании нетрудно сделать. Так же подобные измерители емкости можно найта на производстве и попросить измерить десяток своих емкостей.Счас печатную плату изготовить не проблема. Закажите. Очень много зависит от конструкции и что есть у радиолюбителя. А тут каждый придумывает сам.
- panbaik/12.01.2012 — 15:15
Бодрячком пацанчики с калибровкой на эталонах,у каждого валяются калиьрованные меры ёмкости.
- Николай/27.05.2011 — 09:20
Печатную плату на этот замечательный прибор где-нибудь найти можно?
- Николай/27.05.2011 — 09:18
Печатную плату на этот замечательный прибор где-нибудь найти можно
- Анатолий/08. 06.2008 — 20:15
Имею схемы приборов серии ТР08** пр.Венгрии
- Анатолий/08.06.2008 — 19:57
Спасибо
Трансформатор Т1 намотан на магнитопроводе Ш4х4 из феррита М2000НМ. Обмотка I содержит 15 витков, а обмотки II и III содержат по 70 витков провода ПЭВ-2 диаметром 0,21 мм. Транзистор VT2 КТ209Б можно заменить на 2Т208Б. При входном напряжении 1В (3,5В) преобразователь имеет ток холостого хода 1мА (0,4мА) и выходные напряжения +7,14В (+7,51В) и -7,2В (-7,31В), при работе с стабилитроном КС162А. К.п.д. преобразователя лежит в пределах от 67,5% до 56,7% (от 65,8% до 77,7%). При этом выходное напряжение изменяется от 13,5В (Rн=9 кОм) до 11,07В (Rн=4 кОм) (от 14,2В (Rн=9 кОм) до 12,8В (Rн=1 кОм)).
sk/d/conpxqsyFDxMo
06.2008 — 20:15Вы можете оставить свой комментарий, мнение или вопрос по приведенному выше материалу:
Приборы для проверки конденсаторов
Бывает так, что при монтаже печатной платы возникает необходимость в проверке устанавливаемых конденсаторов на предмет обрывов выводов, отсутствия внутреннего замыкания или значительной утечки. Особенно это касается конденсаторов большой ёмкости, в частности оксидных.

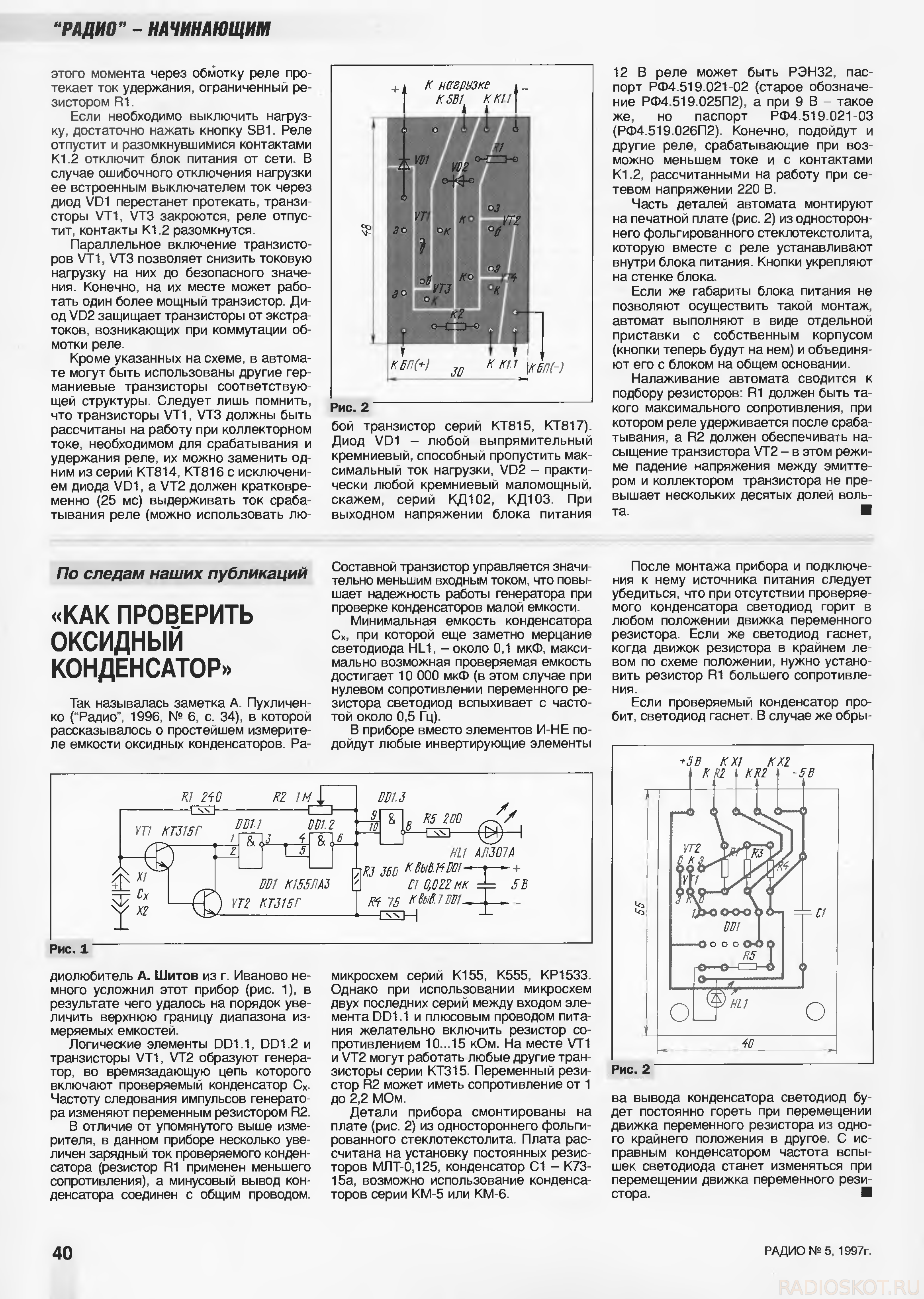

Для быстрой проверке конденсаторов ёмкостью не менее 50 пФ подойдёт прибор (Рис.1), содержащий цифровую микросхему, светодиод, стрелочный индикатор и несколько других деталей.
На элементах DD1.1 – DD1.3 собран генератор прямоугольных импульсов, следующих с частотой около 75 кГц. ( она зависит от сопротивления резистора R1 и ёмкости конденсатора С1 ).
Через инвертор DD1.4 импульсы генератора поступают на цепь нагрузки – она составлена из резисторов R2, R3, конденсатора С2 и проверяемого конденсатора Сх. Параллельно резистору R2 подключен через диод VD1 стрелочный индикатор
Детали цепи нагрузки подобраны так, что при подключении кнопкой SB2 источника питания GB1 через индикатор протекает ток около 15 мкА. Если же параллельно конденсатору С2 будет подключён кнопкой SB1 исправный проверяемый конденсатор, ток возрастёт и будет находиться в пределах 40 … 60 мкА независимо от ёмкости конденсатора. Эти пределы принимают за нормальные и отмечают на шкале ( или на стекле индикатора ), скажем цветным сегментом.
Следует учитывать, что при проверке конденсаторов ёмкостью более 5 мкФ стрелка индикатора вначале резко отклоняется в сторону конечного деления шкалы ( 100 мкА ), а затем возвращается в пределы сегмента.
При проверке полярных оксидных конденсаторов их плюсовой вывод обязательно соединяют с гнездом XS1 (” + “).
В случае подключения испытываемого конденсатора с внутренним обрывом, стрелка индикатора останется на делении 15 мкА. Если же выводы конденсатора замкнуты ( конденсатор пробит ), стрелка индикатора может отклониться за конечное деление шкалы. При подключении конденсатора с утечкой стрелка индикатора выйдет за пределы сегмента, если сопротивление утечки менее 60 кОм.
Напряжение питания прибора контролируется светодиодом HL1, ток через который ограничен резистором R4.
Деталей в приборе немного, и их можно разместить в любом подходящем корпусе, габариты которого определяются стрелочным индикатором и источником питания.
Налаживают прибор в такой последовательности. Нажав кнопку SB2 убеждаются в отклонении стрелки индикатора на деление 15 мкА. В случае отклонении показаний более чем на 20%, нужно подобрать резистор R3.
Далее подключают к гнёздам XS1 и XS2 конденсатор ёмкостью 250 пФ и нажав кнопку SB1 ( конечно, одновременно с SB2 ), замечают показания стрелочного индикатора. Подбором резистора R2 доводят стрелку индикатора до деления 50 мкА ( середина сегмента ). Замкнув после этого гнёзда, убеждаются в отклонении стрелки индикатора за конечное деление шкалы.
Конденсатор можно проверить иначе – измерить его ёмкость. Для целей во многих случаях окажется достаточным собрать приставку к авометру, позволяющую измерять ёмкость конденсаторов от 100 пФ до 1 мкФ. Схема такой приставки приведена на Рис.2
На транзисторах VT1, VT2 и трансформаторе Т1 собран генератор импульсов, частоту следования которых можно изменять переключателем SA1. Со вторичной обмотки трансформатора сигнал генератора поступает через диод VD1 на переменный резистор R6 – это регулятор установки своеобразного “нуля” отсчёта.
С его движка сигнал поступает через один из эталонных конденсаторов С2 – С5 или проверяемый конденсатор ( его подключают к зажиму ” Сх ” ) на выпрямительный диод VD2 и авометр, подсоединённый к зажимам XS3 и XS4.
Пользуются приставкой так. В зависимости от ёмкости проверяемого конденсатора устанавливают переключателем один из пределов измерения. К примеру, в положении ” 1 ” переключателя можно измерять ёмкости от 0,1 до 1мкФ, в положении ” 2 ” от 0,01 до 0,1 мкФ, в положении ” 3 ” – от 1000 пФ до 0,01 мкФ в положении ” 4 ” – от 100 до 1000 пФ.
Переключатель SA2 устанавливают в положении ” Калибровка “ и переменным резистором R6 добиваются отклонением стрелки авометра на десятую часть шкалы. Тогда вся шкала будет соответствовать десяти “единицам” выбранного диапазона измерений. Поэтому удобно пользоваться, например, шкалой постоянных напряжений до 10 В – стрелку индикатора устанавливают на одно деление 1 В.
Подключают к зажимам XS1 и XS2 проверяемый конденсатор и переводят переключатель SA2 в положение ” Сх “. По отклонению стрелки авометра судят о ёмкости конденсатора. К примеру, стрелка отклонилась на 2,5 деления, а переключатель SA1 стоит в положении ” 3 “. Значит, ёмкость конденсатора равна 1000 пФ Х 2,5 = 2500 пФ. Точность измерений зависит в основном от точности подбора ёмкости эталонных конденсаторов.
Трансформатором в пробнике может быть согласующий трансформатор от радиоприёмников марки ” ВЭФ” ( “ВЭФ-12”, “ВЭФ-201”, “ВЭФ-204”). Транзисторы – любые из серий МП39 – МП42 с коэффициентом передачи тока не менее 50. Диоды – любые из серий Д2, Д9. Источник питания – “Крона” или две батареи 3336, соединённых последовательно, а также другие подобные напряжением 9 В.
Б. С. Иванов ” В ПОМОЩЬ РАДИОКРУЖКУ”, ” Радио и связь”, Москва, 1990 г, стр.
19 – 21
