Прибор контроля сопротивления изоляции. Устройства контроля сопротивления изоляции: виды, принцип работы, применение

Что такое приборы контроля сопротивления изоляции. Как работают различные типы устройств для проверки изоляции. Где применяются тестеры изоляции. На что обратить внимание при выборе прибора для измерения сопротивления изоляции.

Что такое приборы контроля сопротивления изоляции

Приборы контроля сопротивления изоляции (мегаомметры) — это специализированные устройства, предназначенные для измерения сопротивления изоляции электрических цепей, кабелей, обмоток электродвигателей и других электротехнических устройств. Они позволяют выявить повреждения и дефекты изоляции на ранних стадиях, предотвращая аварийные ситуации.

Основные функции приборов контроля сопротивления изоляции:

• Измерение сопротивления изоляции в диапазоне от десятков кОм до сотен ГОм
• Подача испытательного напряжения (обычно от 50 В до 10 кВ)
• Автоматический расчет коэффициентов абсорбции и поляризации
• Проверка целостности электрических цепей
• Измерение напряжения в сети

Виды приборов контроля сопротивления изоляции

Существует несколько основных типов устройств для проверки изоляции:

1. Аналоговые мегаомметры

Простые и надежные приборы со стрелочной индикацией. Недорогие, но менее точные и функциональные по сравнению с цифровыми моделями.

2. Цифровые мегаомметры

Современные устройства с цифровым дисплеем, обеспечивающие высокую точность измерений. Часто имеют дополнительные функции, например, сохранение результатов в памяти.

3. Высоковольтные измерители сопротивления изоляции

Предназначены для проверки изоляции высоковольтного оборудования. Способны подавать испытательное напряжение до 5-10 кВ и выше.

4. Портативные тестеры изоляции

Компактные приборы для оперативных измерений в полевых условиях. Имеют автономное питание от батарей.

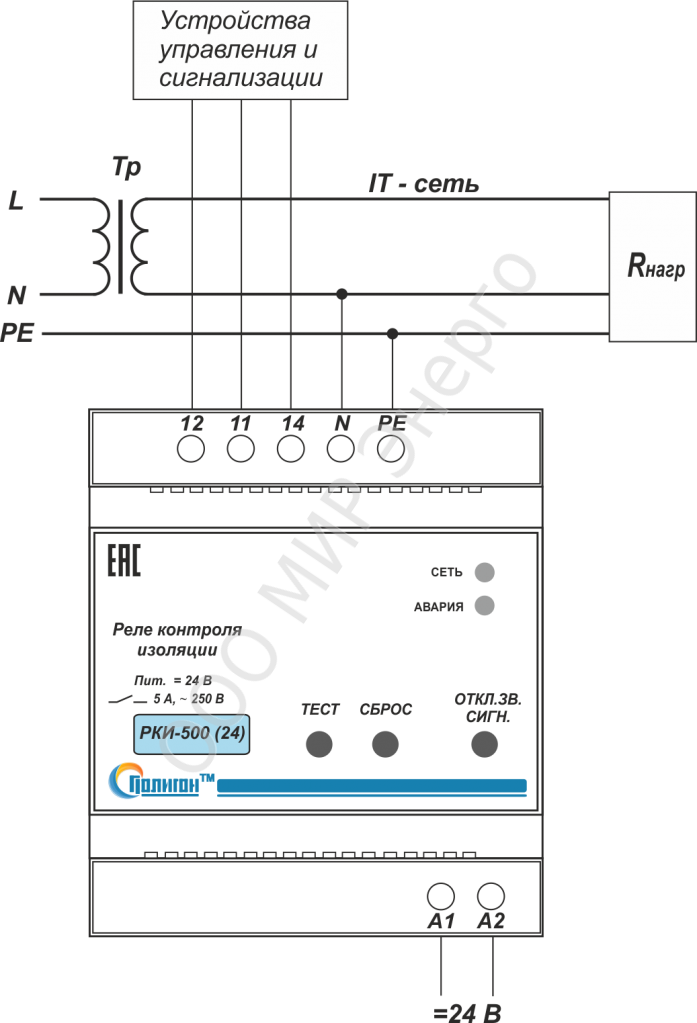

Принцип работы приборов контроля сопротивления изоляции

Принцип действия мегаомметров основан на измерении тока утечки через изоляцию при подаче на нее испытательного напряжения. Чем выше сопротивление изоляции, тем меньше ток утечки.

Основные этапы измерения:

1. Подача испытательного напряжения на объект
2. Измерение тока утечки через изоляцию
3. Расчет сопротивления изоляции по закону Ома
4. Вывод результата на дисплей или шкалу прибора

Современные цифровые мегаомметры используют микропроцессорное управление и аналого-цифровое преобразование для повышения точности и расширения функциональности.

Области применения устройств контроля сопротивления изоляции

Приборы контроля сопротивления изоляции широко применяются в различных отраслях промышленности и энергетики:

• Электроэнергетика — проверка изоляции кабельных линий, трансформаторов, генераторов
• Нефтегазовая отрасль — контроль изоляции погружных насосов, электрооборудования
• Транспорт — диагностика электрооборудования транспортных средств
• Строительство — измерение сопротивления изоляции электропроводки в зданиях
• Телекоммуникации — проверка изоляции линий связи
• Производство электронной техники — контроль качества изоляции компонентов

Как выбрать прибор контроля сопротивления изоляции

При выборе мегаомметра следует учитывать следующие характеристики:

• Диапазон измерения сопротивления изоляции
• Испытательное напряжение
• Точность измерений
• Наличие дополнительных функций (расчет коэффициентов, память, интерфейс)
• Степень защиты корпуса для работы в полевых условиях
• Автономность питания
• Габариты и вес для портативных моделей

Важно подобрать прибор, соответствующий конкретным задачам и условиям эксплуатации. Для периодического контроля низковольтных цепей подойдет простой цифровой мегаомметр. Для комплексной диагностики высоковольтного оборудования потребуется профессиональный измеритель с расширенным функционалом.

Правила безопасности при работе с приборами контроля изоляции

Измерение сопротивления изоляции связано с подачей высокого напряжения, поэтому необходимо соблюдать следующие меры безопасности:

• Убедиться в отсутствии напряжения на проверяемом объекте
• Использовать средства индивидуальной защиты (диэлектрические перчатки, боты)
• Не прикасаться к токоведущим частям во время измерения
• После измерения дождаться полной разрядки емкости объекта
• Соблюдать правила электробезопасности при работе с высоким напряжением

Перед началом работы необходимо внимательно изучить инструкцию по эксплуатации конкретной модели прибора.

Новые технологии в области контроля сопротивления изоляции

Развитие технологий позволяет создавать более совершенные приборы контроля изоляции:

• Беспроводные мегаомметры с передачей данных по Bluetooth
• Приборы с цветным сенсорным дисплеем
• Мегаомметры с функцией термографии для локализации дефектов
• Устройства с облачным хранением результатов измерений
• Мобильные приложения для удаленного управления и анализа данных

Новые технологии повышают удобство и эффективность диагностики состояния изоляции электрооборудования.

Заключение

Приборы контроля сопротивления изоляции являются незаменимым инструментом для обеспечения надежности и безопасности эксплуатации электрооборудования. Правильный выбор и грамотное применение мегаомметров позволяет своевременно выявлять дефекты изоляции и предотвращать аварийные ситуации. При работе с этими устройствами важно соблюдать правила электробезопасности и следовать рекомендациям производителя.

60973-15: SIM-Q, SIM-Q LF Приборы контроля сопротивления изоляции

Назначение

Приборы контроля сопротивления изоляции SIM-Q, SIM-Q LF (далее приборы) предназначены для измерений электрического сопротивления изоляции сетей переменного тока с изолированной нейтралью и могут применяться в однофазной и трехфазной сетях.

Описание

Принцип действия приборов основан на измерении силы тока, обусловленного измерительным напряжением постоянного тока между заземленным нейтральным проводом и проводником, сопротивление которого измеряется. Ток с выхода усилителя поступает на аналоговый показывающий прибор, отградуированный в единицах сопротивления.

Приборы контроля представляют собой щитовые приборы со стрелочной индикацией значений сопротивления изоляции, состоящие из корпуса и размещенной в нем печатной платы.

Приборы контроля питаются непосредственно от электрической сети, сопротивление изоляции которой измеряется, либо от независимого источника питания.

С помощью переключателя режимов на лицевой панели, могут быть выбраны следующие функции: «мониторинг» (Monitoring), «поиск неисправности» (fault finding), «тест» (test).

В режимах «поиск неисправности» и «мониторинг» предусмотрена функция индикации снижения измеряемого сопротивления изоляции. Индикация производится посредством выходного реле.

Прибор SIM-Q имеет один переключаемый релейный контакт. С помощью встроенного переключателя выход может быть сконфигурирован следующим образом:

—    NE — контакт нормально замкнутый под напряжением. Реле включается при подаче питания. Рекомендуется для сигналов неисправности. В случае отключения питания прибора контакты реле изменят положение. В этом случае рекомендуется питать SIM-Q от отдельного источника.

—    ND — контакт нормально разомкнутый без напряжении. Реле не меняет положение при подаче питания. Рекомендуется для целей контроля. Также рекомендуется, если измеряемая сеть используется для питания прибора. В случае отключения питания прибора контакты реле не изменят положения.

Уставка значения сопротивления для включения аварийной сигнализации устанавливается потенциометром kQ по шкале сопротивлений, расположенной на задней стороне прибора. Когда отмечен диапазон «*10», значения kQ умножается на 10. Точность задания уставки для аварии по низкому сопротивлению изоляции ± 5 % от шкалы потенциометра.

Технические характеристики

Таблица 1 — Метрологические и технические характеристики приборов контроля сопротивления изоляции SIM-Q, SIM-Q LF_

Наименование параметра	Значение
Диапазон измерения электрического сопротивления, МОм	от 0 до 1 или от 0 до 10
Пределы допускаемой основной приведенной (к верхнему значению шкалы диапазона измерений сопротивления) погрешности, % в режиме мониторинга: в режиме поиска неисправностей:	± 5 (1 MQ) ± 2 (10 MQ) ± 10 (1 MQ) ± 5 (10 MQ)
Диапазон рабочих частот измеряемой сети, Гц для модели SIM-Q для модели SIM-Q LF	от 20 до 500 от 5 до 500
Пределы допускаемой дополнительной приведенной (к верхнему значению шкалы) погрешности, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, % в режиме мониторинга: в режиме поиска неисправностей:	± 0,5 ± 2

Наименование параметра	Значение
Пределы допускаемой дополнительной приведенной (к верхнему значению шкалы) погрешности, вызванной изменением напряжения питания, %: — в режиме мониторинга и в режиме поиска неисправностей при Us = (+20. -15) % Us = (-20.-15) %	± 0,2 ± 5
Нормальные условия применения: —    температура окружающего воздуха, °С —    относительная влажность воздуха, при 25 °С, %	от минус 10 до 55 до 97
Рабочие условия применения: — диапазон рабочих температур, °С	от минус 25 до 60
Температура хранения, °С	от минус 25 до 65
Напряжение питания, В: от сети постоянного тока: от сети переменного тока частотой от 40 до 70 Гц:	24 ± 25% (100-110-127) ± 20% (220-230-240) ± 20% (400-450-480) ± 20%
Потребляемая мощность по цепи питания, В-А (Вт) не более,	4
Габаритные размеры, мм, не более:	96 х 96 х 92
Масса, кг, не более	0,39
Средняя наработка на отказ, ч	85 000
Средний срок службы, лет	10

Знак утверждения типа

Знак утверждения типа наносится на циферблат прибора методом офсетной печати и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 3

№ п/п	Наименование изделия	Кол-во
1	Прибор контроля сопротивления изоляции SIM-Q (SIM-Q LF)	1 шт.
2	Монтажное крепление	2 шт.
3	Коробка упаковочная	1 шт.
4	Паспорт	1 экз.
5	Руководство по эксплуатации	1 экз.

Поверка

осуществляется согласно документу: МП 60973-15 «Приборы контроля сопротивления изоляции SIM-Q, SIM-Q LF. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 г.

Перечень основного оборудования, необходимого для поверки, указан в таблице 4.

Таблица 4.

Наименование	Диапазон измерения, класс точности	Г осреестр №
Мера электрического сопротивления Р4082	от 0 до 10 МОм, кл. т. 0,02	2577-70

Общий вид приборов и мест опломбирования приведены на рисунке 1.

Магазин сопротивлений высокоомный RCB-3	от 1,0 МОм до 500 ГОм	24500-03
Магазин сопротивления Р403	от 0,1 до 1 МОм, кл.т. 0,02	1347-70
Магазин сопротивления Р33	от 0,1 до 100000 Ом, кл.т. 0,2	1321-60
Магазин сопротивления измерительный Р4831	от 0,002 до 1000 Ом, кл.т. 0,02	2696-71

Сведения о методах измерений

Методики (методы) измерений указаны в документе «Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к SIM-Q, SIM-Q LF

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ № 1034н Минздравсоцразвития России от 09 сентября 2011 г;

Техническая документация фирмы-изготовителя.

Прибор предварительного контроля сопротивления изоляции ППКСИ

Главная Микропроцессорные релейные устройства защиты и управления Новатек-Электро Прибор предварительного контроля сопротивления изоляции ППКСИ-01 Прибор предварительного контроля сопротивления изоляции ППКСИ

Прибор предварительного контроля сопротивления изоляции ППКСИ

Прибор предварительного контроля сопротивления изоляции (ППКСИ-01) предназначен для измерения и контроля сопротивления изоляции кабельных линий трехфазной цепи в ячейках комплектных распределительных устройств класса напряжения 6-10 кВ перед включением силового высоковольтного выключателя, с подачей разрешающих/запрещающих сигналов на включение силового выключателя.

 В случае, если уровень изоляции кабеля отходящей линии находится в пределах, обеспечивающих безаварийную работу, ППКСИ разрешает прохождение сигнала на включение силового выключателя в КРУ. В случае, если уровень изоляции кабеля отходящей линии ниже определенного опасного уровня, ППКСИ выдает сигнал, запрещающий включение силового выключателя.

 ППКСИ-01:

• Контролирует три линии трехфазной цепи.
• Формирует и контролирует дополнительную эталонную линию для уменьшения влияния изменений температуры на точность измерений.
• Отделяется от кабельных линий блоком высоковольтных делителей, в который входят 4 высоковольтных резистора номиналом 20 МОм 1% точности; один резистор для каждой линии и один для эталонной линии.
• Не требует отключения кабельных линий от блоков прибора при подаче на линии высокого напряжения.
• Предупреждает о пониженном сопротивлении изоляции контролируемых кабельных линий при снятом высоком напряжении.
• Проверяет состояние блок-контакта силового выключателя.
• Предупреждает о наличии высокого напряжения на линии, как с включенным, так и с отключенным силовым выключателем.
• Запрещает включение силового выключателя при пониженном сопротивлении изоляции или высоком напряжении на линиях, если силовой выключатель был выключен.
• Позволяет учесть отличия сопротивления высоковольтных резисторов от номинального значения благодаря встроенной функции калибровки.

На лицевую панель прибора выведены индикаторы:

• режима калибровки и режима контроля;
• состояния блок-контакта высоковольтного выключателя и присутствия высокого напряжения на линиях;
  • состояния каждой контролируемой линии;
  • аварийного состояния линий.

Кнопки на лицевой панели позволяют:

• выбрать режим калибровки перед проверкой состояния линий;
• перезапустить прибор для проведения повторной проверки линий.

Технические характеристики блока управления:

Напряжение питания: 24 – 220 В, AC / DC.

Время готовности после включения 2 сек.

Диапазон измеряемых сопротивлений изоляции КЛ: 0 – 1 000 кОм.

Сопротивление оперативного контроля 360 кОм.

Точность измерения в зоне 320 – 400 кОм: ±7%.

Время проведения измерения не более 3 мин.

Напряжение постоянного оперативного тока в цепи измерения 20 В.

Влияние емкости (не более 100 nF) и индуктивности в измеряемой цепи на точность измерения сопротивления изоляции исключено.

Индикация: светодиодная.

Режим калибровки: есть.

Режим времени работы: круглосуточный, круглогодичный

Диапазон рабочих температур: от -25 до +40 °С.

Температура хранения: от -45 до +70 °С.

Масса не более 2 кг.

Габаритные размеры 120x122x83 мм.

Монтаж: DIN-рейка 35 мм.

Положение в пространстве: произвольное.

Технические характеристики заглушки калибровки:

Диапазон рабочих температур: от -25 до +40 °С.

Температура хранения: от -45 до +70 °С.

Масса не более 0,3 кг.

Габаритные размеры 84x60x20 мм.

Принцип действия ППКСИ-01 основан на измерении тока утечки на землю при подключении к фазовому проводнику высокостабильного малошумящего источника постоянного опорного напряжения (ИОН). ИОН подключается к фазовому проводнику через цепочку высокостабильных прецизионных резисторов.

Ток утечки регистрируется на резисторе известного сопротивления с помощью прецизионного инструментального усилителя (ИУ). Номинал резистора и коэффициент усиления ИУ подобраны следующим образом:

• сигнал на выходе ИУ при возникновении тока утечки через сопротивление изоляции номиналом 360 кОм находится в середине диапазона выходных напряжений ИУ. Уровень оперативного контроля 360 кОм определяется схемотехнически, и поэтому постоянен для каждого БУ;
• размах сигнала наводок в исследуемой цепи не превышает половину динамического диапазона ИУ.

Один из четырех выходных сигналов ИУ коммутируется сигнальными реле к входу усилителя постоянного тока, фильтруется от наводок, усиливается и преобразовывается к уровню аналогово-цифрового преобразователя микроконтроллера.

Микроконтроллер производит обработку сигнала. На основании сравнения измеренных результатов с контролируемым значением выводится соответствующая индикация и переключается реле, разрешающее или запрещающее включение высокого напряжения.

Перед измерением сопротивлений утечек на трех фазах микроконтроллер измеряет эталонный резистор на четвертой линии для уменьшения влияния температуры на точность измерений.

Точность измерений также зависит от того, насколько сопротивление высоковольтных резисторов БВД соответствует их номиналам. После подключения нового БВД к измерительному блоку или после ремонта БВД и замены делителей необходимо производить калибровку прибора для учета значения сопротивления высоковольтных резисторов в дальнейших измерениях. Кнопка калибровки в целях безопасности располагается только на БУ и защищена от случайного нажатия.



Высокопроизводительные тестеры изоляции от создателей

ИСПЫТАНИЯ ИЗОЛЯЦИИ

Электрика Испытание изоляции Потребности существуют столько же, сколько и сами электротехнические активы. Хорошо зарекомендовавшие себя недостатки ранних систем изоляции стали очевидны почти сразу после того, как более 125 лет назад были проложены первые системы освещения. Хотя с тех пор системы изоляции претерпели значительные изменения, необходимость их испытаний никогда не исчезнет. Последствия неудачи слишком велики.

ИСПЫТАНИЯ ИЗОЛЯЦИИ ПОСТОЯННЫМ ТОКОМ

Первые испытания систем изоляции включали приложение постоянного напряжения к изоляции и измерение утечки или резистивного тока через нее. Истоки мостов постоянного тока восходят к 1833 году и к Сэмюэлю Хантеру Кристи, который изобрел первый мост, известный как мост Уитстона в честь Чарльза Уитстона, который просто более четко описал схему Кристи и ее преимущества. Первый портативный тестер изоляции постоянного тока был разработан в 1889 году.нашими основателями, Сиднеем Эвершедом и Эрнестом Виньолесом, и к 1903 году продавался как тестер изоляции Megger®.

Испытание сопротивления изоляции, также известное как «тест мегомметра», как никогда актуально и во многих случаях предпочтительнее других методов испытания изоляции. Сегодня Megger предлагает лучшую линейку измерителей сопротивления изоляции на 5 кВ, 10 кВ и 15 кВ (постоянного тока), доступных где угодно. В частности, наша линейка тестеров изоляции серии S1 предлагает непревзойденные возможности, включая работу от батареи или сети, лучшие диапазоны измерений, высочайшую помехоустойчивость, пять автоматических тестов, хранение данных, загрузку через RS232 или USB и МНОГОЕ ДРУГОЕ.

ИСПЫТАНИЯ ИЗОЛЯЦИИ ПЕРЕМЕННЫМ ТОКОМ

В начале 1900-х годов по мере совершенствования систем изоляции возникла необходимость в обнаружении различных типов режимов повреждения диэлектрика. Например, испытание коэффициента мощности (также известное как тангенс дельта или испытание рассеяния) материализовалось как важное испытание диэлектрической прочности благодаря его уникальной способности обнаруживать локальные загрязнения в многослойной изоляционной системе. Емкостный градуированный ввод, исторически известный как конденсаторный ввод и представленный около 19 г.10, является наиболее узнаваемым активом с такой системой изоляции; широкое использование этих вводов, следовательно, закрепило популярность теста коэффициента мощности. Между тем, литература предполагает, что производители кабелей использовали испытания изоляции коэффициента мощности в лаборатории с самого начала 1900-х годов.

Серия Delta 4XXX — это специализированный прибор Megger для измерения коэффициента мощности/ коэффициента рассеяния (PF/DF) и емкости для использования в полевых условиях. TRAX в сочетании с TDX также обеспечивает возможность тестирования PF/DF. Это не обычные наборы коэффициентов мощности. Они уникальным образом корректируют влияние температуры на результаты испытаний PF/DF (см. бюллетень ITC TLM) — это необходимо для укрепления уверенности в выводах ваших испытаний — и позволяют проводить узкополосные измерения диэлектрической частотной характеристики (NB DFR) — следующий шаг вперед в тестировании коэффициента мощности .

ИСПЫТАНИЯ В ЧАСТОТНОЙ ОБЛАСТИ

Опыт и исследования показали, что традиционное измерение коэффициента мощности не очень чувствительно к механизмам повреждения диэлектриков. Например, агенты потерь из-за проводимости (например, вода), если они присутствуют в малых количествах, практически останутся незамеченными, если полагаться на однократное измерение коэффициента мощности. Этот недостаток можно восполнить, повторяя испытания коэффициента мощности на нескольких заданных частотах (также называемых частотной характеристикой диэлектрической проницаемости или DFR).

Наследие компании Megger как лидера в области оценки диэлектрических свойств продолжается и сегодня, поскольку мы были в авангарде разработки испытательного оборудования для измерения сопротивления изоляции, представив более 20 лет назад первый коммерчески доступный прибор для измерения сопротивления изоляции – IDAX. Большинство аспирантов-исследователей, изучающих диэлектрики, расширили свои знания благодаря использованию IDAX.

Область диэлектриков велика. Методы оценки широки, потому что существует множество аспектов испытаний, таких как уровень напряжения (т. е. величина испытательного источника), которому должен подвергаться испытуемый образец во время испытания, и особенности применения, в котором используются изоляционные системы. Кабели, например, представляют трудности при испытаниях на переменном токе, потому что они представляют собой очень большие емкостные образцы, особенно когда кабели становятся довольно длинными.

ИЗОЛЯЦИЯ КАБЕЛЕЙ – ИСПЫТАНИЯ ПЕРЕМЕННОГО, ПОСТОЯННОГО ТОКА и СНЧ

Для специального применения оценки кабелей, в дополнение к возможностям тестирования DFR, Megger предлагает различные решения для испытаний изоляции на переменном, постоянном токе и СНЧ. Тестирование СНЧ сочетает в себе преимущества тестирования переменного тока с преимуществами, присущими испытательному источнику постоянного тока.

Как использовать тестеры изоляции

Компоненты тестера изоляции

На рисунке показано название каждой части тестера изоляции Hioki IR4057.

«Список продуктов» для тестеров изоляции см. здесь.

Измерение сопротивления изоляции

Предупреждение: Не пытайтесь измерить сопротивление изоляции на проводнике под напряжением.

・    Убедитесь, что клавиша ИЗМЕРЕНИЕ не находится в поднятом положении ([1] на рисунке).
・    Обратитесь к таблице и определите измерительное напряжение, на которое следует установить поворотный переключатель ([2] на рисунке).
・    Подсоедините черный щуп к заземлению измеряемого объекта. [3]
・    Подсоедините красный щуп к измеряемой линии. [4]
・    Нажмите кнопку ИЗМЕРЕНИЕ. [5]
・    Считайте значение после стабилизации катушки индуктивности. [6]

*В этом списке представлен обзор того, как использовать тестеры изоляции. Пожалуйста, обратитесь к руководству пользователя для вашего продукта, чтобы обеспечить безопасное и правильное использование.
*Обратите внимание, что значения в таблице относятся к тестированию в Японии.

«Список продуктов» тестеров изоляции см. здесь.

Функция разрядки

Чтобы правильно разрядить, после измерения выполните, как показано ниже.

・    Не отсоединяя тестовые провода от измеряемого объекта, отпустите кнопку MEASURE.
・    Встроенная схема разрядки автоматически разряжает элемент.
・    Разряд завершится, когда исчезнет «метка разряда» в правой части дисплея.

*В этом списке представлен обзор того, как использовать тестеры изоляции. Пожалуйста, обратитесь к руководству пользователя для вашего продукта, чтобы обеспечить безопасное и правильное использование.
*Обратите внимание, что значения в таблице относятся к испытаниям в Японии.

«Список продуктов» тестеров изоляции см. здесь.

Измерение напряжения

Примечания: Измерительные провода следует подключать только к вторичной обмотке выключателя.
Никогда не нажимайте клавишу MEASURE во время измерения напряжения.

・    С помощью поворотного переключателя выберите функцию V.
・    Подсоедините черный щуп к заземлению измеряемого объекта.
・    Подсоедините красный измерительный провод к выключателю со стороны линии.
・    Прочитайте значение после того, как индикатор стабилизируется.

*В этом списке представлен обзор того, как использовать тестеры изоляции на основе модели Hioki IR4057. Пожалуйста, обратитесь к руководству пользователя для вашего продукта, чтобы обеспечить безопасное и правильное использование.
*Обратите внимание, что значения в таблице относятся к тестированию в Японии.

«Список продуктов» для тестеров изоляции см. здесь.

Измерение сопротивления

Перед измерением выполните настройку нуля, чтобы исключить сопротивление проводки измерительных проводов и другие потенциально проблемные величины.

・    Установите поворотный переключатель на функцию Ω.
・    Короткое замыкание на конце измерительного провода.
・    Нажмите кнопку ИЗМЕРЕНИЕ.
・    Выключите кнопку MEASURE, чтобы сохранить измеренное значение.
・    Нажмите клавишу «０Ω　ADJ».
・    Подсоедините измерительный провод к заземлению измеряемого объекта.
・    Нажмите кнопку MEASURE и прочтите отображаемое значение.
・    После использования выключите кнопку MEASURE.
На рисунке показан пример проверки целостности проводки заземления.

*В этом списке представлен обзор того, как использовать тестеры изоляции на основе модели Hioki IR4057. Пожалуйста, обратитесь к руководству пользователя для вашего продукта, чтобы обеспечить безопасное и правильное использование.
*Обратите внимание, что значения в таблице относятся к тестированию в Японии.

«Список продуктов» для тестеров изоляции см. здесь.

Измерение PVΩ (только тестер изоляции IR4053)

Измерение PVΩ используется для измерения сопротивления изоляции между солнечной панелью и землей. Измерение PVΩ позволяет точно измерять сопротивление без влияния выработки электроэнергии.

・    Выключите главный выключатель на соединительной коробке, чтобы отключить кондиционер.
・    Выключите все переключатели, используемые для строк.
・    Убедитесь, что кнопка ИЗМЕРЕНИЕ ВЫКЛЮЧЕНА. [1]
・    Установите поворотный переключатель в положение «PVΩ».
・    Нажмите кнопку PVΩ 500V⇔1000V и установите напряжение на 500 В или 1000 В. [3]
・    Нажмите кнопку «500V/1000V RELEASE», чтобы разблокировать [4]
・    Подсоедините черный щуп к клемме заземления [5]
・    Подключите красный щуп к клемме P цепочки. [6]
・    Нажмите кнопку ИЗМЕРЕНИЕ. [7]
・    Примерно через четыре секунды будет показано сопротивление. [8]
・    Выключите кнопку ИЗМЕРЕНИЕ. [9]

・    Если при измерении клеммы P не обнаружено ухудшения характеристик изоляции, подсоедините красный измерительный провод к клемме N цепочки для измерений в соответствии с процедурами с [7] по [9].

*В этом списке представлен обзор того, как использовать тестеры изоляции на основе модели Hioki IR4053. Пожалуйста, обратитесь к руководству пользователя для вашего продукта, чтобы обеспечить безопасное и правильное использование.
