Приборы для измерения электрического тока. Электроизмерительные приборы: от истоков до современных технологий

Как развивались приборы для измерения электрических величин. Какие ученые внесли вклад в создание первых измерительных устройств. Какие принципы лежат в основе работы электроизмерительных приборов. Как совершенствовались методы измерения тока, напряжения и сопротивления.

История создания первых электроизмерительных приборов

Развитие электротехники и электроники было бы невозможно без создания точных измерительных приборов. Первые устройства для измерения электрических величин появились в конце XVIII — начале XIX века, когда ученые только начинали исследовать природу электричества.

Одним из пионеров в этой области стал французский физик Шарль Кулон. В 1784 году он изобрел крутильные весы, позволившие измерять силы электростатического взаимодействия. Это изобретение легло в основу закона Кулона, описывающего взаимодействие электрических зарядов.

Весы Кулона — первый электроизмерительный прибор

Как работали весы Кулона? Устройство состояло из стеклянного цилиндра со шкалой, внутри которого на тонкой серебряной нити подвешивалось коромысло с заряженным шариком на одном конце. Второй заряженный шарик устанавливался неподвижно. Сила отталкивания между зарядами вызывала закручивание нити, угол которого позволял определить величину силы взаимодействия.

Чувствительность весов Кулона была невероятно высокой для своего времени — до 3×10^(-6) мг на градус шкалы. Это позволило Кулону установить фундаментальный закон электростатики.

Первые измерители электрического тока

Следующим важным этапом стало создание приборов для измерения электрического тока. В 1820 году французский физик Андре-Мари Ампер сконструировал первый гальванометр.

Гальванометр Ампера

Как был устроен гальванометр Ампера? Прибор состоял из магнитной стрелки, подвешенной над проводником с током. Угол отклонения стрелки зависел от силы тока. С помощью этого устройства Ампер смог установить закон взаимодействия проводников с током.

Однако гальванометр Ампера имел существенные недостатки: низкую чувствительность и подверженность влиянию внешних магнитных полей. Поэтому ученые продолжили совершенствовать конструкцию.

Мультипликатор Швейггера

В том же 1820 году немецкий физик Иоганн Швейггер значительно повысил чувствительность гальванометра. Каким образом? Он поместил магнитную стрелку внутрь катушки с измеряемым током. Это усилило воздействие магнитного поля тока на стрелку.

Астатический гальванометр Нобили

Важным шагом в развитии гальванометров стало создание в 1825 году итальянским физиком Леопольдо Нобили астатического гальванометра. В чем заключалось его преимущество? Нобили использовал две параллельные магнитные стрелки, намагниченные в противоположных направлениях. Это позволило исключить влияние внешнего магнитного поля Земли на показания прибора.

Астатический гальванометр Нобили стал наиболее чувствительным прибором своего времени. Он позволял измерять очень слабые токи, в том числе термоэлектрические и физиологические токи живых организмов.

Измерение электрического сопротивления

Параллельно с созданием приборов для измерения тока ученые разрабатывали методы определения электрического сопротивления.

Прибор Ома

В 1826 году немецкий физик Георг Ом сконструировал сложный прибор для изучения электрической цепи. Какую проблему он решал? Ом пытался установить зависимость между током, напряжением и сопротивлением проводника.

Как был устроен прибор Ома? Он содержал термоэлемент в качестве источника тока и гальванометр для его измерения. Испытуемый проводник включался в цепь. Варьируя его длину и сечение, Ом измерял изменение тока.

В результате этих экспериментов был открыт знаменитый закон Ома, связывающий ток, напряжение и сопротивление в электрической цепи.

Мостовой метод измерения сопротивления

Более удобным способом измерения сопротивления стал мостовой метод. Кто его предложил? Первым его описал в 1833 году английский физик Сэмюэл Кристи. Однако широкую известность метод получил благодаря работам Чарльза Уитстона в 1843 году.

В чем заключается принцип моста Уитстона? Измеряемое сопротивление сравнивается с эталонным. При их равенстве ток через гальванометр, включенный в диагональ моста, равен нулю. Это позволяет точно определить неизвестное сопротивление.

Зеркальный гальванометр Томсона

Во второй половине XIX века возникла потребность в еще более чувствительных приборах для дальней телеграфной связи. Какое решение было найдено?

В 1858 году английский физик Уильям Томсон (лорд Кельвин) создал зеркальный гальванометр. Какова была его конструкция? Подвижная часть прибора представляла собой легкий магнит с прикрепленным зеркальцем, подвешенный на тонкой нити. Луч света, отраженный от зеркальца, перемещался по удаленной шкале.

Благодаря малой массе подвижной части и оптическому усилению, гальванометр Томсона мог измерять ничтожно малые токи — до 2×10^(-11) ампер. Это сделало возможной передачу сигналов по трансатлантическому телеграфному кабелю длиной 4500 км.

Развитие электроизмерительных приборов в XX веке

Как совершенствовались электроизмерительные приборы в XX столетии? Произошел переход от аналоговых к цифровым устройствам. Появились новые типы датчиков, основанные на эффекте Холла и других физических явлениях.

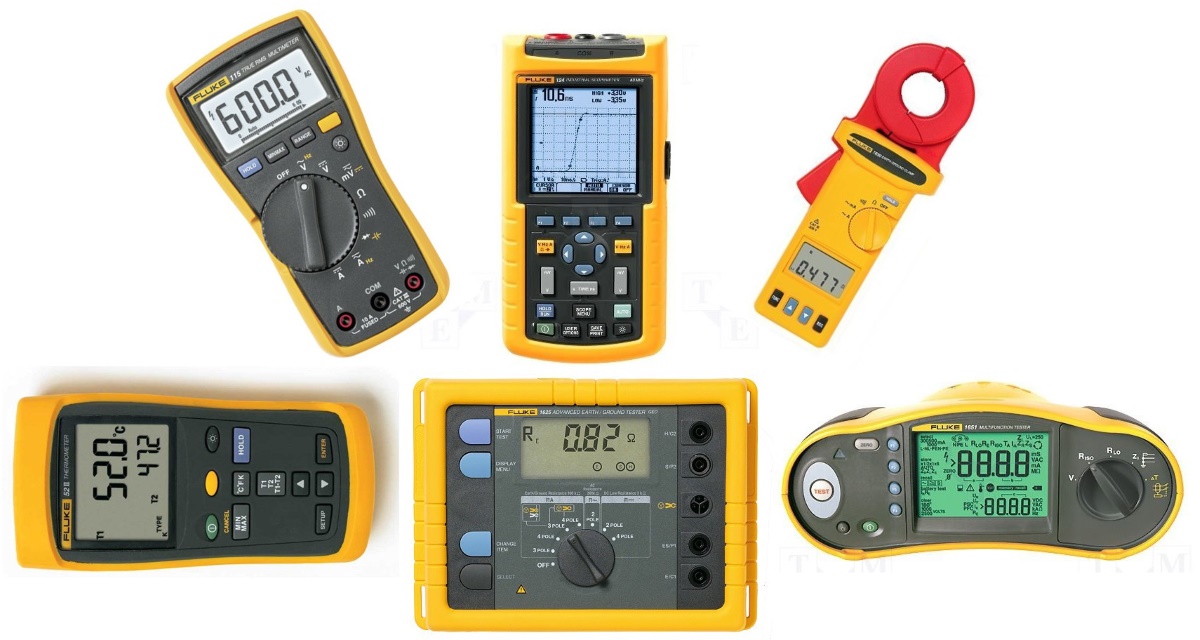

Цифровые мультиметры

Одним из важнейших достижений стало создание цифровых мультиметров. Чем они отличаются от аналоговых приборов? Цифровые устройства преобразуют измеряемую величину в двоичный код, который затем отображается на дисплее. Это повышает точность измерений и удобство считывания показаний.

Осциллографы

Для наблюдения и анализа формы электрических сигналов были разработаны осциллографы. Как они работают? Луч электронов отклоняется электрическим полем пропорционально измеряемому напряжению и создает изображение сигнала на экране.

Современные высокоточные измерительные приборы

Какие приборы используются сегодня для прецизионных электрических измерений? К ним относятся:

• Нановольтметры для измерения сверхмалых напряжений
• Пикоамперметры для регистрации токов порядка 10^(-12) ампер
• Терраомметры для измерения сопротивлений до 10^(16) Ом
• Векторные анализаторы цепей для исследования СВЧ-устройств

Роль электроизмерительных приборов в развитии науки и техники

Какое значение имеют электроизмерительные приборы для современной науки и промышленности? Они позволяют:

• Проводить фундаментальные исследования в области физики
• Контролировать качество электронных компонентов
• Диагностировать неисправности электрооборудования
• Обеспечивать безопасность электрических систем

Таким образом, развитие электроизмерительной техники стало одним из ключевых факторов научно-технического прогресса. От простейших гальванометров XIX века до современных цифровых комплексов — этот путь отражает эволюцию наших знаний об электричестве и его применении.

Электроизмерительные приборы Testo | ООО «Тэсто Рус»

Думают за вас,
а не просто измеряют

Электроизмерительные
приборы Testo

1. На Главную
2. Продукты
3. Электроизмерительные приборы

Инновационные приборы для измерения электрических параметров Testo выделяются среди конкурентов за счет их исключительного удобства в использовании, тем самым задавая новые стандарты интеллектуальных технологий. Цифровые мультиметры с функцией автоматического распознавания измеряемого параметра, токоизмерительные клещи с уникальным механизмом захвата провода и тестеры напряжения с функцией измерения тока

Каталог «Приборы для электрических измерений Testo»

---

Цифровые мультиметры

h5>

Цифровые мультиметры Testo управляются без помощи поворотного механизма и исключают любые некорректные настройки. Вне зависимости от измеряемого параметра мультиметры обеспечивают максимальную эффективность.

• Автоматически определяют параметры измерения через распознавание разъёма подключённого щупа
• Исключает некорректные настройки
• Простое и современное управление с использованием кнопок вместо “колеса”

Токоизмерительные клещи h5>

Мы предлагаем идеальные токовые клещи для бесконтактного измерения тока, напряжения и др. электрических параметров даже в узких распределительных щитках.

• Уникальный механизм захвата позволяет легко и безопасно захватить практически любой кабель по отдельности даже при очень плотной укладке
• С дополнительными функциями, такими как: измерение пускового тока, силы тока в режиме измерения мкА, подключение прибора к вашему смартфону/планшету по Bluetooth
• Автоматическое определение постоянного/переменного тока

Тестеры напряжения/силы тока h5>

Первые тестеры напряжения, соответствующие DIN-EN 61243-3:2010, которые измеряют силу тока. Идеально подходят для любой задачи, связанной с измерением напряжения и силы тока.


• Надёжное отображение данных напряжения даже с разряженной батареей
• Моментальное измерение без настройки и переключения прибора
• Сменные измерительные щупы




---

Тестеры напряжения с технологией кругового обзора h5>

Единственные тестеры с оптоволоконной технологией кругового обзора, благодаря которой данные измерений могут быть легко считаны из любого положения.

• Соответствует стандарту DIN EN 61243-3:2010 для тестеров напряжения
• Прочный корпус с эргономичной рукояткой и кольцом, препятствующим выскальзыванию
• Требования по безопасности соответствуют CAT III

Бесконтактный тестер напряжения h5>

Бесконтактный тестер напряжения необходим для предварительной проверки системы и поиска неисправности.

• Диапазон определения наличия напряжения от 12 до 1000 В
• Фильтр высокочастотных помех
• Настраиваемый для определения фазы или обнаружения напряжения


Свяжитесь с нами

Мы будем рады ответить на ваши вопросы

+7 (495) 532-35-00

[email protected]

---

«; } for (let i =0; i

Первые электроизмерительные приборы — Control Engineering Russia

Александр Микеров,
д. т. н., проф. каф.
систем автоматического управления
СПбГЭТУ «ЛЭТИ»

Рис. 1. Шарль Кулон (1736–1806)

Дмитрий Иванович Менделеев писал: «Наука начинается с тех пор, как начинают измерять: точная наука немыслима без меры». И действительно, развитие науки и техники всегда сопровождается созданием новых приборов, без которых невозможно ни подтвердить, ни опровергнуть выявленные законы и гипотезы. А иногда наоборот, изобретение измерительного устройства может привести к открытию важнейшего физического закона.

Именно так произошло с законом взаимодействия электрических зарядов, положившим начало электростатике. Его открыл знаменитый французский военный инженер Шарль Кулон (Charles-Augustin de Coulomb, рис. 1) [1–3].

До него величину заряда оценивали приблизительно, на глазок. Например, Ломоносов определял ее по цвету искр при разряде: слабо голубой, явно голубой, красноватый, вишневый и т. д. Аналогичные способы базировались на силе ощущения при электрическом разряде через палец. Впоследствии в одном из первых телеграфных приемников оператор закорачивал пальцем два приемных контакта, воспринимая длинные и короткие сигналы в линии «физиологического телеграфа». Лучшую оценку давали электроскопы, но это были скорее индикаторы, чем измерительные приборы [1, 2].

Кулон занимался измерениями суточной девиации магнитного поля Земли, для чего использовал магнитную стрелку на торсионном подвесе. Пытаясь снизить погрешности, он изучил свойства таких подвесов и установил строгую пропорциональность между силой и углом закручивания металлической нити. И в результате изобрел чувствительнейший измеритель весьма малых механических сил, называемый теперь весами Кулона. Он использовал эти весы в 1784 г. при установлении своего знаменитого закона для силы взаимодействия f_C между зарядами q₁ и q₂:

Рис. 2. Весы Кулона

f_C = (k_C^×q_1^×q₂) / R²,

где R — расстояние между зарядами, а k_C — постоянная Кулона. Прибор для измерения сил отталкивания одно­именных зарядов (рис. 2) содержал стеклянный цилиндр диаметром 32 см со шкалой (1), серебряную струну (2), коромысло с заряженным шариком (3) и противовесом (4), а также непо­движный заряженный шарик (5). Сила отталкивания заряженных шариков определялась по углу закручивания струны. Для измерения сил притяжения разноименных зарядов использовалась другая конструкция [2].

Чувствительность весов Кулона была доведена до фантастической величины в 3?10^–6 мг/град шкалы — до сих пор недостижимой другими методами измерения. Кулон был избран в Парижскую Академию наук, а его имя увековечено в названии единицы заряда в системе SI — 1 кулон.

Рис. 3. Гальванометр Ампера

Спустя более 30 лет, в 1820 г., весы Кулона были применены в первом измерителе силы тока членом Парижской Академии наук Андре–Мари Ампером (Andr?-Marie Amp?re), который назвал свой прибор «гальванометром», поскольку электрические токи тогда носили название гальванических [1, 2, 4]. При его создании Ампер использовал эффект влияния электрического тока на магнитную стрелку, продемонстрированный незадолго до этого профессором физики из копенгагенского университета Гансом Эрстедом (Hans ?rsted), — хотя до него этот эффект наблюдал итальянский ученый Джованни Романьози (Gian Romagnosi) еще в 1802 г. Первый гальванометр (рис. 3) имел магнитную стрелку (1), размещенную над проводником с током (2) на упругом подвесе (3). Угол отклонения стрелки определялся величиной проходящего тока i.

C помощью такого прибора Ампер установил знаменитый закон, носящий его имя, который определяет механическую силу f_A, приложенную к проводнику с током длиной l, находящемуся в магнитном поле с индукцией B:

f_A = B^_×l^_×i.

Рис. 4. Мультипликатор Швейггера

Научный вклад Ампера всемирно признан. Единица тока, названная ампер, входит в число четырех основных единиц международной системы SI: наравне с метром, килограммом и секундой. В честь Ампера в его родном городе Лионе открыт музей и воздвигнут памятник.

Однако недостатки первого гальванометра были очевидны: низкая чувствительность, влияние магнитного поля Земли (отчего проводник с током необходимо было ориентировать по магнитному меридиану), а также воздушные возмущения [2, 4]. Чувствительность прибора была многократно повышена в том же 1820 г. в «мультипликаторе» профессора университета Галле (Германия) Иоганна Швейггера (Johann Schweigger), поместившего магнитную стрелку (1) внутрь катушки (2) с измеряемым током (рис. 4). А чтобы исключить влияние магнитного поля Земли, Ампер предложил сделать гальванометр астатическим и использовать две стрелки.

Рис. 5. Гальванометр Нобили

Эти и другие усовершенствования воплотились в астатическом гальванометре, созданном в 1825 г. профессором физики из Флоренции Леопольдо Нобили (Leopoldo Nobili) (рис. 5). В стеклянной колбе на упругой нити (1) были подвешены, в соответствии с идеей Ампера, две параллельные магнитные стрелки: одна (2) над шкалой, а другая (3) внутри измерительной катушки Швейггера (4).

Обе стрелки были намагничены в противоположных направлениях, поэтому магнитное поле катушки действовало на них в одну сторону, а магнитное поле Земли — в разные, что исключало его влияние на показания. Это был наиболее чувствительный по тем временам прибор, позволивший измерять слабые термо­электрические и физиологические токи человека и животных и заменивший лапки лягушки Гальвани. Гальванометр Нобили широко использовался вплоть до конца XIX в. Это был уникальный лабораторный прибор, в котором большое значение придавалось даже внешней отделке [2, 4].

Гальванометр был также применен для измерения другой важной электрической величины — сопротивления [1–3, 5]. Назвать ее так предложил немецкий школьный учитель Георг Ом (Georg Ohm). Он провел тщательные исследования электрической цепи с батареей, нагруженной резистором R, которые привели к открытию в 1826 г. его знаменитого закона:

i = u / R,

где u — напряжение на зажимах батареи, i — ток, текущий в цепи.

Рис. 6. Прибор Ома

Однако первоначальные опыты с гальваническим элементом, нагруженным длинным проводом, привели Ома к ошибочному заключению о логарифмической зависимости тока в цепи от длины провода [2, 5]. Сейчас мы можем объяснить эту неудачу нестабильностью гальванических элементов, а также влиянием неизвестных в то время факторов: внутреннего сопротивления элемента и зависимости сопротивления провода от его нагрева током. Тогда же немецкий физик Иоганн Поггендорф (Johann Poggendorff), опубликовавший первые результаты Ома в своем журнале, посоветовал ему заменить гальванический элемент термоэлектрическим, открытым в 1821 г. немецким физиком Томасом Зеебеком (Thomas Seebeck) из Ревеля (теперь Таллинн). Последний экспериментально установил, что биметаллические спаи генерируют ЭДС, названную им термоЭДС, которая зависит только от разности температур спаев и их материалов [1]. Кроме того, внутреннее сопротивление термоэлемента было ничтожным, а величина ЭДС — на два порядка ниже ЭДС гальванического элемента, что исключало нагрев проводника. В результате Ом создал сложнейший по тем временам измерительный прибор (рис. 6) [3].

Он содержал: П-образную пластину (1) из висмута, к двум коленам (2 и 3) которой были припаяны медные проводники (4 и 5), опущенные в чашечки (6 и 7) с ртутью. К этим чашечкам подключался не показанный на рисунке испытуемый провод. Над проводником 4 размещался гальванометр Ампера (8), показания которого считывались через окуляр (9). Одно из колен со спаем охлаждалось тающим льдом (опыты проходили в январе), а другое опускалось в кипящую воду. Таким образом, контактная разность температур строго поддерживалась на уровне +100 °С. С немецкой педантичностью Ом провел многочисленные измерения и установил, что величина тока в проводе обратно пропорциональна его сопротивлению, определяемому материалом, длиной и сечением. В честь первооткрывателя закона единица сопротивления в системе SI была позднее названа 1 Ом, а приборы для его измерения — омметрами. Однако при жизни Ома его закон не был признан из-за кажущейся простоты формулировки и сравнительной трудности проверки. Ом занял кафедру физики университета Мюнхена, о которой всю жизнь мечтал, лишь за два года до смерти [2]. Всю жизнь он нуждался и не мог даже завести семью.

Рис. 7. Прибор Беккереля

Метод Ома был весьма трудоемким, что побудило исследователей искать другие способы измерений [5]. Еще в 1825 г. французский ученый Антуан Сезар Беккерель (Antoine C?sar Becquerel), внук которого впоследствии стал нобелевским лауреатом за открытие радиоактивности, предложил так называемый «нуль-метод» (рис. 7). В нем измеряемое сопротивление R_x сравнивалось с неким эталонным R_s [4].

Напряжения на сопротивлениях подавались на дифференциальный гальванометр с двумя катушками (1 и 2), намотанными в противоположных направлениях. Таким образом, нулевое положение стрелки означало точное равенство сравниваемых сопротивлений. Преимуществом метода, помимо простоты, было также устранение влияния нестабильности гальванического элемента.

Другим измерителем сопротивления стал мост Уитстона, названный в честь английского физика и изобретателя Чарльза Уитстона (Charles Wheatstone). В данном случае использовался обычный гальванометр G, включенный в диагональ моста (рис. 8). При равенстве добавочных сопротивлений R_a и R_b условием нулевого тока гальванометра является равенство измеряемого (R_x) и эталонного (R_s) сопротивлений.

Рис. 8. Мост Уитстона

Однако фактическим изобретателем этой схемы был преподаватель военной академии в Вулвиче (Англия) Сэмюэл Кристи (Samuel Christie), который опубликовал описание этого метода в 1833 г. [5]. К сожалению, работа Кристи была написана настолько невразумительно, что прибор стал известен лишь в 1843 г., уже после публикации Уитстона, который хоть и указал на приоритет Кристи, но остался в литературе как создатель этого моста — до сих пор весьма популярного.

Рис. 9 . Уильям Томсон (1824–1907)

Первое практическое применение гальванометр нашел еще в 1830-х гг. — в качестве телеграфного приемника аппаратов Уитстона и Павла Львовича Шиллинга, а также телеграфа Карла Гаусса (Carl Gauss) и Вильгельма Вебера (Wilhelm Weber) [2, 6]. По мере того как росла протяженность телеграфных линий, чувствительности известных гальванометров уже не хватало. Особенно для первого трансатлантического кабеля между Ирландией и Ньюфаундлендом (Канада) длиной около 4500 км, идея которого возникла в США и Англии в середине XIX в. после создания Вернером Сименсом технологии изоляции кабеля гуттаперчей [7]. К решению проблемы был привлечен знаменитый английский ученый Уильям Томсон (William Thomson), в течение 53 лет занимавший кафедру физики университета Глазго, известный работами по термодинамике и электродинамике и называемый также отцом точных электрических измерений (рис. 9) [2, 4, 8].

Приняв RC-модель длинной линии, Томсон теоретически показал, что ее быстродействие определяется электрической постоянной времени (пропорциональной квадрату длины линии) и электромеханической постоянной времени гальванометра (пропорциональной моменту инерции подвижной части). Это помогло ему сконструировать зеркальный гальванометр (1) (рис. 10): подвижная часть массой всего 65 мг представляла собой магнит на шелковой нити с приклеенным зеркальцем, луч от которого перемещался по удаленной шкале (2). Зеркальце подсвечивалось лампой (3). Для обеспечения демпфирования подвижная часть помещалась в герметичный стеклянный цилиндр регулируемого объема воздуха. Гальванометр мог измерять ничтожные токи до 2?10^–11 А.

Рис. 10. Гальванометр Томсона

Несмотря на это, передача первой телеграммы в 98 слов, которую послала английская королева в США в 1858 г., заняла более 16 часов. Из-за обрывов кабеля линия была окончательно проложена лишь с пятой попытки — в 1866 г., с помощью крупнейшего по тем временам парохода Great Eastern. Королева посвятила Уильяма Томсона в рыцари, а позднее пожаловала ему титул лорда Кельвина. Для ускорения передачи телеграмм Томсон изобрел пишущий гальванометр, а затем и струйный принтер, в котором струя заряженных чернил отклонялась электростатическим полем. Для измерения сопротивления кабеля он использовал специальный мост, называемый теперь мостом Кельвина [5]. Помимо этого, Томсон создал много других прецизионных приборов, включая электрометры чувствительностью до 10 мВ, морской компас, звуковой глубиномер и др. Все они были запатентованы и приносили Томсону существенный доход. Также он внес огромный вклад в создание международной системы единиц измерения SI, в которой единица термодинамической температуры названа в его честь — кельвин (°K).

---

Первые электроизмерительные приборы строились на двух простейших устройствах: весах Кулона и магнитной стрелке в поле тока.

• С помощью весов Кулона их автор открыл в 1784 г. закон взаимодействия электрических зарядов (закон Кулона).

• Самым совершенным токовым прибором начала XIX в. был гальванометр Нобили (1825 г.), основанный на эффекте Эрстеда. Впервые его использовал Ампер для измерения величины тока в проводнике.

• Измерению электрического сопротивления положил начало прибор Ома (1826 г.), созданный на базе источника термоЭДС. Однако в дальнейшем более популярным стал мост Уитстона (1843 г.).

• В середине XIX в. со строительством трансатлантических телеграфных линий началось практическое применение гальванометра как приемника сигналов. До высочайшего уровня чувствительности его довел Томсон, создавший также много других прецизионных приборов.

Литература

1. Микеров А. Г., Вейнмейстер А. В. История науки и техники в области управления и технических систем. СПб.: Изд-во СПбГЭТУ «ЛЭТИ». 2016.
2. Keithley J. F. The Story of Electrical and Magnetic Measurements: From 500 BC to the 1940s. New York: Wiley-IEEE Press. 1998.
3. Липсон Г. Великие эксперименты в физике. М: Мир. 1972.
4. www.ru.wikipedia.org/wiki/Гальванометр.
5. Hall H. P. A History of Impedance Measurements.
6. Микеров А. Г. Зарождение электроавтоматики // Control Engineering Россия. 2017. №5 (71).
7. Микеров А. Г. Вернер Сименс — основатель европейской электроиндустрии (К 200-летию со дня рождения) // Control Engineering Россия. 2016. №6 (66).
8. MacDonald D. K. C. Faraday, Maxwell and Kelvin. New York: Anchor Books. 1964.

Прибор для измерения электрического тока. — Ответы на кроссворд

Разгадка кроссворда Прибор для измерения электрического тока. с 7 буквами в последний раз видели 01 января 1961 года . Мы думаем, что наиболее вероятным ответом на эту подсказку будет AMMETER . Ниже приведены все возможные ответы на эту подсказку, упорядоченные по рангу. Вы можете легко улучшить поиск, указав количество букв в ответе.

Ранг	Слово	Подсказка
94%	АМПЕРМЕТР	Прибор для измерения электрического тока.
3%	АМП	Крепление для электроинструментов
3%	Угорь	Электрический __
3%	УРОВЕНЬ ЗВУКА	Инструмент для измерения децибел
3%	СЧЕТЧИК	Измерительный прибор
3%	ПОКАЗАТЕЛИ	Стандарты измерения
3%	МАНОМЕТР	Измерительный прибор
3%	ТРАКТОР	Часто полукруглый, инструмент для измерения углов.
3%	ЖИВОЙ	Проведение электрического тока
3%	ГАЛЬВАНОМЕТР	Прибор для измерения малых электрических токов
2%	АМП	Текущие единицы
2%	ACDC	Текущий выбор?
2%	ТРЕНД	Текущая мода
2%	РАЗРЫВ	Опасный ток
2%	ИЗОЛЯТ	Очень отстает после отключения электрического тока
2%	ИНТЕРФЕРОМЕТР	Измерительный прибор уйдет на пенсию примерно в конце июня
2%	ПРИБОР	Измерительный инструмент
2%	СУППОРТ	Измерительный инструмент
2%	ЛИНЕЙКА	Измерительный инструмент
2%	СУППОРТЫ	Измерительный инструмент

Уточните результаты поиска, указав количество букв. Если какие-то буквы уже известны, вы можете предоставить их в виде шаблона: «CA????».

• Большой пятнистый кот вышел из тюрьмы досрочно? Кроссворд
• Название бренда указано в кроссворде Пола Саймона «Kodachrome»
• Это «редко чисто и никогда просто», согласно кроссворду Оскара Уайльда.
• «Brille Brille Petite» (Детская песня за границей) Кроссворд
• Контакты через Instagram, неформально, кроссворд
• Крошечное количество времени: сокр. Кроссворд
• Символы электронной почты, неформальная подсказка кроссворда
• Шотландский остров, известный в просторечии как ключ к кроссворду Paddy’s Milestone
• Полуводная рептилия действительно усердна? Кроссворд
• 105 Даун, Э.Г. Кроссворд
• Эквивалент 5280-футового кроссворда
• Актриса — Кроссворд Де Ла Гарса
• «Что случилось?» Кроссворд
• Круговые диаграммы, EG Кроссворд
• Решайте проблемы по мере их возникновения, а не планируйте их избегать.
• Распаковать, EG Кроссворд
• Whip Tailed Marine Menace сбиваются с курса? Кроссворд
• Общее название, используемое с 18 века для разгадки кроссворда британского солдата
• Канадская модель, которая сказала: «Мы не просыпаемся меньше, чем за 10 000 долларов в день» Кроссворд
• ‘Так, как я это вижу . . .’ В текстах Кроссворд
• В этом, возможно, незаконном задании можно использовать разводной ключ.
• Что может побудить баллотироваться в Конгресс? Кроссворд
• Слово с едой, одеждой или развлечением Кроссворд
• Причудливый, диковинный кроссворд
• Незаконно, как кроссворд для скачивания
• Разгадка кроссворда Hägar The Horrible’s Hound
• Сочувствующий, дружелюбный кроссворд
• В восторге от пригласительного кроссворда
• Это «редко чисто и никогда просто», согласно кроссворду Оскара Уайльда
• Разработанная в лаборатории плата за проезд, шутливо . .. или намек на шесть пересечений заштрихованных квадратов. Кроссворд.
• Громко, как толпа Кроссворд
• Старый Йеллерс? Кроссворд
• Производители множественных выходов, для краткого кроссворда
• Возвратные платежи? Кроссворд
• Ответ на кроссворд «Нет, ты не в состоянии»
• Восстань, как скакун Кроссворд
• Альфредо — блюдо из макарон, созданное в Риме, но более популярное в США.
• Работает, как фабрика, например, кроссворд
• Что есть у горилл, чего нет у жирафов? Кроссворд
• Первая книга научно-фантастической трилогии Энн МакКэффри «Холл арфистов Перна» Кроссворд
• Свадебное предложение? Кроссворд
• В греческом мифе Рея или Тефия, но не Гиперион Кроссворд
• Певица/автор песен Май Кроссворд Подсказка
• Группа, чей последний альбом «Synchronicity» стал самым популярным, с подсказкой-кроссвордом «The»
• Телесериал, основанный на новостях, который транслировался в течение 52 лет, прежде чем переключиться на BBC Radio 4 Кроссворд
• Версия этого джазового стандарта Эррола Гарнера была ключевой кроссвордной подсказкой Джонни Мэтиса
• «И ее «да», однажды сказанное вам, / будет «да» для» (Элизабет Барретт Браунинг, «Да дамы») Кроссворд
• La Disparition Жоржа, переведенный как «Пустота», — это роман, в котором нет буквы «Е» Кроссворд
• Крик совершенства от плотника? Кроссворд
• Гебридские «Гавайи Севера», остров, известный серфингом и солнцем.

Мы нашли 1 решения для Прибор для измерения электрического тока. .Лучшие решения определяются по популярности, рейтингу и частоте поиска. Наиболее вероятный ответ на подсказку: АМПЕРМЕТР .

С crossword-solver.io вы найдете 1 решения. Мы используем исторические головоломки, чтобы найти наилучшие ответы на ваш вопрос. Мы добавляем много новых подсказок на ежедневной основе.

С помощью нашей поисковой системы для решения кроссвордов у вас есть доступ к более чем 7 миллионам подсказок. Вы можете сузить возможные ответы, указав количество букв, которые он содержит. Мы нашли более 1 ответов для Приборы для измерения электрического тока..

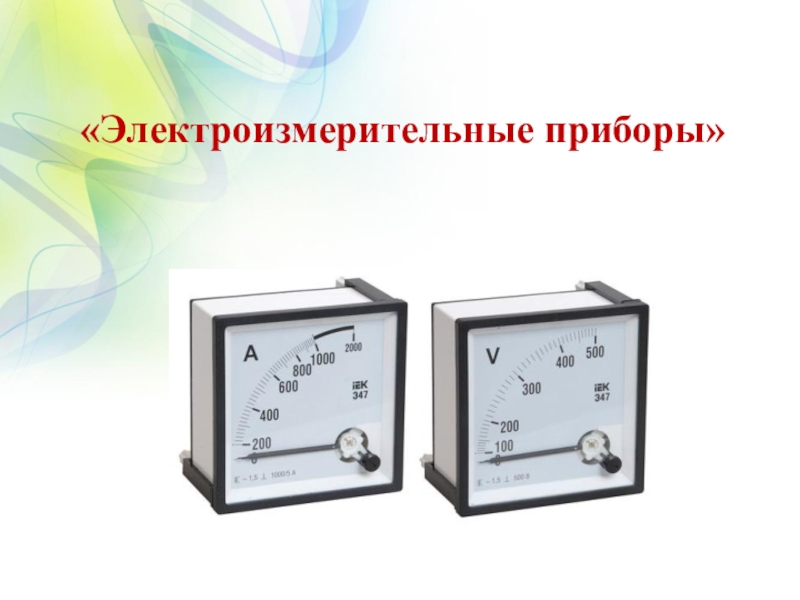

10 Типы электрических измерительных приборов и их функции

Электричество представляет собой поток, который содержит электрический заряд и связан с физическими явлениями. До сих пор электричество имело различные цели в поддержке повседневной деятельности. При использовании электричества в повседневной жизни вам необходимо устройство для измерения электрического напряжения.

Этот тип измерительного прибора предназначен для измерения электрических величин, в том числе:

• Сила тока

• Срок службы

• Электрическая мощность

• Световая мощность

• Напряжение

• Частота

некоторые типы электроинструментов и их функции:

1. Омметр

Омметр

Омметр представляет собой устройство, предназначенное для измерения количества электричества, поступающего от выключателя. Согласно закону Ома, цепь электрического тока прямо пропорциональна напряжению. Это устройство больше фокусируется только на сопротивлении.

Омметры делятся на два, один из них аналоговый омметр. Это более простое устройство, потому что оно измеряет иглой, поэтому вам нужно быть более точным, чтобы увидеть, где находится число.

Цифровой омметр — это омметр, обеспечивающий более точные и подробные результаты. Недостатком этого цифрового омметра является то, что его трудно контролировать при колебаниях напряжения. Этот омметр также имеет функцию определения повреждения электрической цепи, поэтому он может ускорить вашу работу.

2. Частотомер

Частотомер

Следующим типом электроизмерительного прибора является частотомер; это устройство имеет функцию измерения повторения периодических движений в секунду. Частотомер также состоит из аналогового и цифрового, где аналоговый измеритель частоты работает с ручной стрелкой, а цифровые частотомеры используют более подробные числа.

3. Вольтметр

Вольтметр

Следующий измерительный прибор – вольтметр; это устройство имеет функцию измерения величины напряжения электрического тока, протекающего в секунду. Этот вольтметр может измерять электрическое напряжение в пределах заданного максимального предела. Если напряжение превышает предел, это приведет к повреждению устройства.

Вольтметры также бывают двух типов: аналоговые вольтметры и цифровые вольтметры. Аналоговый вольтметр работает с помощью стрелки, а цифровой вольтметр может показать вам число в деталях.

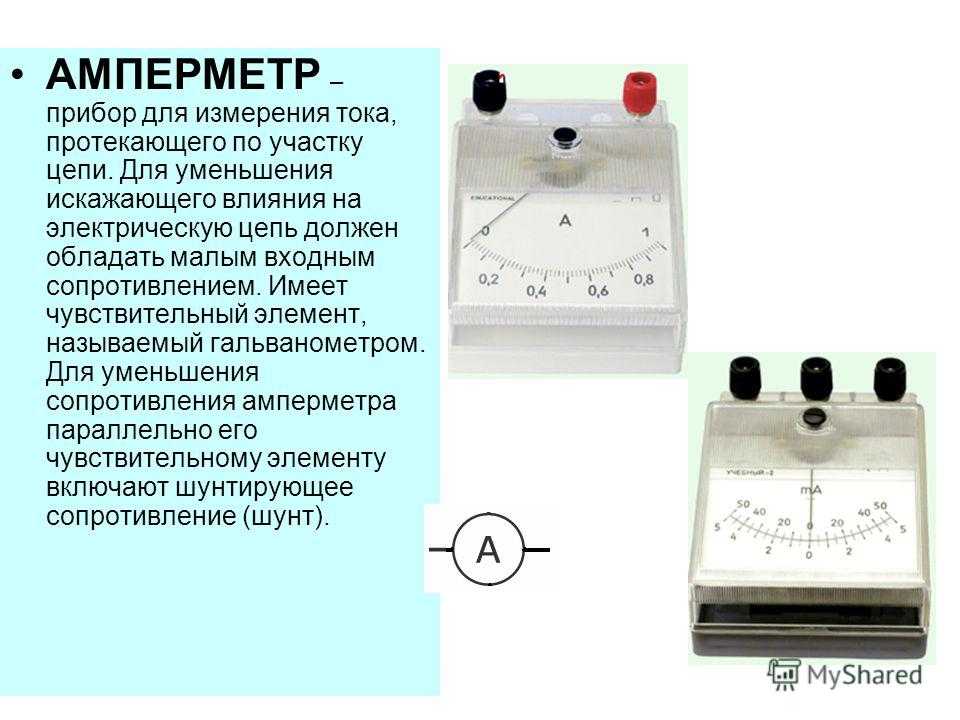

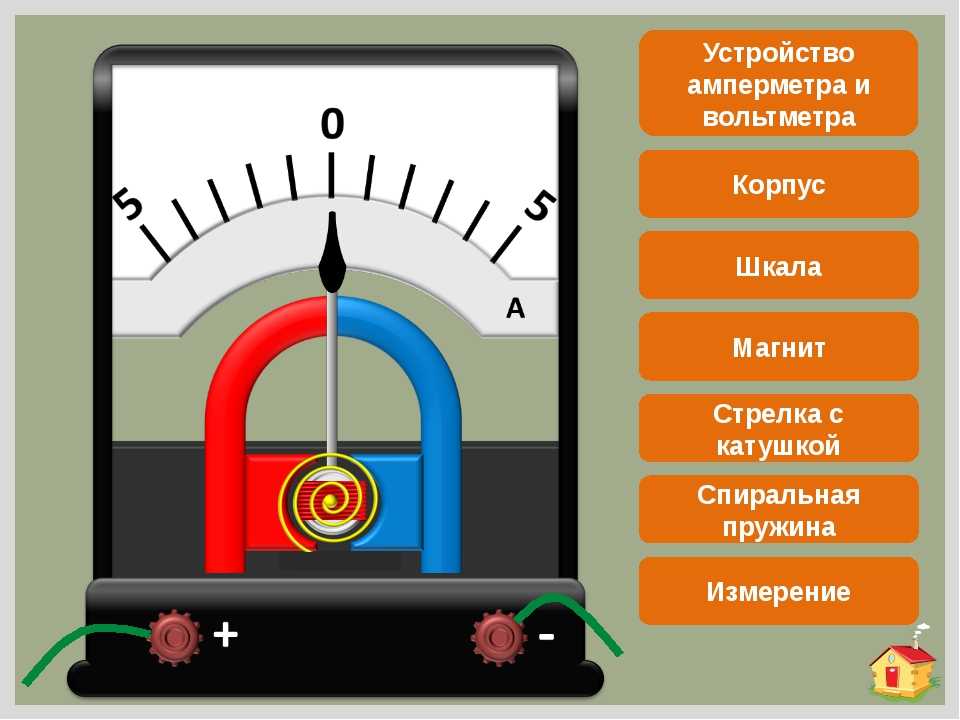

4. Амперметр

Амперметр

Четвертый тип электрических измерительных приборов – амперметр. Этот прибор служит для измерения электрического напряжения тока в замкнутой цепи. Вам нужно только подключить этот амперметр к цепи электрического тока, который вы хотите измерить.

5. Ваттметр

Ваттметр

Ваттметр имеет функцию измерения мощности постоянного тока. Этот электрический измерительный прибор представляет собой комбинацию амперметра и вольтметра. Помимо возможности измерять мощность постоянного тока, ваттметр также может измерять мощность однофазного переменного тока и измерять мощность трехфазного переменного тока.

6. Меггер

Меггер

Меггер означает мегаомметр. Меггер — это измерительное устройство, которое дает вам информацию о том, имеет ли проводник экземпляров прямое соединение. Его общая функция заключается в измерении сопротивления изоляции электроинструментов. Минимум 1000 x рабочее напряжение.

7. Счетчик кВтч

Счетчик кВтч

Счетчик кВтч работает за счет индукции магнитного поля, которое перемещает алюминиевую пластину. Счетчик кВтч используется для расчета потребления электроэнергии. Между тем, индукционный счетчик кВтч является одним из типов, который полезен для расчета электроэнергии в домашних условиях.

В общем, этот счетчик электроэнергии легко найти в каждом доме, потому что этот счетчик электроэнергии необходим для того, чтобы знать каждый расход электроэнергии в домохозяйствах и других зданиях, которые используют этот прибор. Использование будет счет, который должен быть оплачен каждый месяц.

8. Тако-метр

Тако-метр

Следующим типом электрического измерительного прибора является тако-метр. Это устройство имеет функцию измерения оборотов двигателя транспортных средств, таких как автомобили и мотоциклы. Это устройство имеет экран, на котором отображается скорость автомобиля. Кроме того, такометр также используется для измерения безопасной точки, которая показывает скорость вращения автомобиля.

9. Осциллограф

Осциллограф

Это устройство имеет функцию отображения сигнала от электричества. Этот тип электрического измерительного устройства состоит из компонента физической частоты. Осциллограф имеет результаты измерений на основе цифровых, а также легко читаемых графиков. У этого осциллографа очень много преимуществ, таких как дифференциация напряжений переменного и постоянного тока в электрических компонентах, знание шума и проверка сигналов электронных цепей.

10. Измеритель Avo

Измеритель Avo

Измеритель Avo означает амперметр, вольтметр и омметр. Авометр — многофункциональный электроизмерительный прибор для измерения электрического тока, напряжения и сопротивления электронных компонентов. Аво счетчик состоит из аналогового и цифрового.
