Сечение кабеля по току пуэ. Расчет сечения кабеля по току: таблицы ПУЭ, формулы и рекомендации — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно рассчитать сечение кабеля по току. Какие таблицы ПУЭ использовать для выбора сечения проводов. Какие формулы применять для расчета допустимой токовой нагрузки. На что обратить внимание при проектировании электропроводки.

Содержание

Основные принципы выбора сечения кабеля по току

Выбор правильного сечения кабеля по току является важнейшим этапом проектирования электропроводки. От этого зависит безопасность и надежность всей электрической сети. При недостаточном сечении провода возможен его перегрев, повреждение изоляции и даже возгорание. Слишком большое сечение приведет к неоправданному удорожанию проекта.

Основные факторы, влияющие на выбор сечения кабеля:

Величина протекающего тока
Материал токопроводящей жилы (медь или алюминий)
Тип изоляции
Способ прокладки кабеля
Температура окружающей среды

Таблицы ПУЭ для выбора сечения кабеля

Основным документом для выбора сечения кабеля являются Правила устройства электроустановок (ПУЭ). В них приведены таблицы допустимых токовых нагрузок для проводов и кабелей различных типов.

Наиболее часто используются следующие таблицы ПУЭ:

Таблица 1.3.4 — для проводов с медными жилами
Таблица 1.3.5 — для проводов с алюминиевыми жилами
Таблица 1.3.6 — для кабелей с медными жилами
Таблица 1.3.7 — для кабелей с алюминиевыми жилами

В этих таблицах указаны допустимые токи для различных сечений проводников в зависимости от способа прокладки.

Формулы для расчета сечения кабеля по току

Помимо использования таблиц, сечение кабеля можно рассчитать по формулам. Основная формула для определения сечения:

S = I / j

где:

S — сечение проводника, мм2
I — расчетный ток, А
j — допустимая плотность тока, А/мм2

Допустимая плотность тока зависит от материала проводника и способа прокладки. Для медных проводов она составляет 8-12 А/мм2, для алюминиевых — 5-8 А/мм2.

Пример расчета сечения кабеля

Рассмотрим пример расчета сечения медного провода для питания электроплиты мощностью 5 кВт при напряжении 220 В.

1. Рассчитаем ток:

I = P / U = 5000 / 220 = 22,7 А

2. Примем плотность тока j = 8 А/мм2

3. Рассчитаем необходимое сечение:

S = I / j = 22,7 / 8 = 2,84 мм2

4. По таблице ПУЭ выбираем ближайшее большее стандартное сечение — 4 мм2

Таким образом, для питания данной электроплиты необходим медный провод сечением 4 мм2.

Особенности выбора сечения для различных помещений

При выборе сечения кабеля следует учитывать особенности различных помещений:

Кухня

Кухня является помещением с наибольшей электрической нагрузкой в квартире или доме. Здесь используются мощные электроприборы — плита, духовка, посудомоечная машина. Поэтому для кухни рекомендуется:

Прокладывать отдельную линию для электроплиты сечением не менее 6 мм2
Для розеточной группы использовать провод сечением 4 мм2
Предусмотреть не менее 3-4 розеточных групп

Ванная комната

Ванная комната относится к помещениям с повышенной влажностью, поэтому здесь необходимо соблюдать особые требования:

Использовать кабель с двойной изоляцией

Минимальное сечение провода — 2,5 мм2
Обязательно применение УЗО и заземления

Спальня и гостиная

В этих помещениях обычно нет мощных электроприборов, поэтому достаточно стандартных решений:

Сечение провода для розеточной группы — 2,5 мм2
Для освещения — 1,5 мм2
Желательно разделение на несколько групп

Типичные ошибки при выборе сечения кабеля

При проектировании электропроводки часто допускаются следующие ошибки:

Выбор сечения «на глаз», без расчетов
Использование одной линии для всей квартиры
Применение алюминиевых проводов в жилых помещениях
Игнорирование способа прокладки при выборе сечения
Отсутствие запаса по мощности

Избежать этих ошибок поможет грамотный расчет и соблюдение требований ПУЭ.

Современные тенденции в выборе кабельной продукции

В последние годы появились новые типы кабелей, которые имеют ряд преимуществ:

Кабели с изоляцией из сшитого полиэтилена — более устойчивы к нагреву
Самонесущие изолированные провода (СИП) — для воздушных линий
Огнестойкие кабели — сохраняют работоспособность при пожаре
Безгалогенные кабели — не выделяют токсичных веществ при горении

Применение современных кабелей позволяет повысить надежность и безопасность электропроводки.

Как правильно пользоваться таблицами ПУЭ 1.3.4. и 1.3.5 во время выбора сечения кабеля

Таблицы из ПУЭ 1.3.4 и 1.3.5 знакомы уже многим и разжеваны сотни раз на разных форумах профессиональными электриками. В эту дискуссию хочу внести свою лепту и я. Ниже я описываю свое мнение как нужно правильно пользоваться данными таблицами. Там вы найдете ссылки и выдержки на соответствующие пункты ПУЭ, мои расчеты и примеры. Если вы еще не знаете как правильно выбирать сечение кабеля и как пользоваться этими таблицами, то вам нужно обязательно прочитать эту статью.

Вот они эти заветные таблицы ПУЭ.

Таблица 1.3.4. предназначена для выбора проводов с медными жилами.

Таблица 1.3.5. предназначена для выбора проводов с алюминиевыми жилами.

Посмотрели их внимательно? Теперь давайте подумаем, почему для кабеля одного и того же сечения допустимый длительный ток может быть разным. Например, для сечения 2,5мм² он может быть 21А, 25А, 27А или 30А. Видите какой разброс, аж в целых 7 ампер. Из этих таблиц мы видим, что величина длительного номинального тока зависит от способа прокладки проводов. Но какая может быть разница от того если мы кабель заштукатурили в стену, проложили в кабель-канале или в землю закопали? Сопротивление же этого кабеля не может измениться от его способа прокладки. Сопротивление это параметр, который может повлиять на величину номинального тока. Когда мы увеличиваем сечение кабеля мы тупо уменьшаем его сопротивление, поэтому по более толстому проводу может протекать более высокий ток.

Итак, давайте во всем этом мы с вами вместе разберемся. Для этого открываем ПУЭ и смотрим пункт 1.3.2. Тут сказано, что все провода должны удовлетворять только требованиям предельно допустимого нагрева. Это означает, что ограничения по току выбираются исходя из нагрева токопроводящих жил, то есть при выборе сечения нам нужно исключить только перегрев кабелей.

Оказывается, что от способа прокладки кабеля зависит его естественное охлаждение. Если мы прокладываем провод открыто, то он лучше охлаждается, чем если мы его проложим в кабель-канале. Если мы кабель закопаем в землю, то он еще лучше будет охлаждаться и соответственно меньше греться, поэтому по нему допускается протекание более высокого длительного номинального тока.

Листаем ПУЭ дальше и смотрим пункт 1.3.10. Тут сказано, что все номинальные токи, указанные в таблице, рассчитаны исходя из температуры жил +65С

0, окружающего воздуха +25С⁰ и земли +15С⁰. Таким образом получается, если на улице теплая погода +25С⁰, а мы проложили кабель сечением 2,5мм2 открыто и по нему протекает ток величиной 30А, то температура его жил должна быть +65С⁰. Вы представляете себе эту температуру? Ее даже не сможет выдержать ваша рука. Конечно для изоляции может эта температура и нормальная, но признаюсь честно, что я не хочу чтобы у меня дома жилы кабелей имели температуру +65С⁰.

Делаем вывод что, если кабель имеет хорошее охлаждение, то для того чтобы его жилу нагреть до критической температуры необходимо, чтобы по нему протекал больший ток. Поэтому в таблицах ПУЭ 1.3.4 и 1.3.5 присутствует разброс по величине номинального тока в зависимости от способа прокладки, т.е. от условий его охлаждения.

Теперь давайте разберем, что означает в столбцах таблиц прокладка кабеля в одной трубе и т.д. В том же пункте ПУЭ 1.3.10. написана следующая фраза:.

При определении количества проводов, прокладываемых в одной трубе (или жил многожильного проводника), нулевой рабочий проводник четырехпроводной системы трехфазного тока, а также заземляющие и нулевые защитные проводники в расчет не принимаются.

Я ее понимаю так, что при подсчете количества проводов при использовании многожильных кабелей, нулевые защитные проводники в расчет не принимаются. Также если сеть 3-х фазная, то здесь еще не принимается в расчет нулевой рабочий проводник N.

Поэтому получаем, что когда мы используем 3-х жильный кабель у себя дома, то у него не учитывается нулевой защитный проводник. Для такого кабеля нужно смотреть столбец в таблице для «одного двухжильного».

Если вы дома используете 5-ти жильный кабель для подключения 3-х фазной нагрузки, то у него уже не учитываются две жилы — это нулевой защитный и нулевой рабочий проводники. Для такого кабеля нужно смотреть в таблице столбец как для «одного трехжильного».

Нулевой защитный проводник в расчет не принимается, так как по нему не протекает ток, он соответственно не греется и не оказывает теплового влияния на свои соседние жилы. В трехфазном кабеле протекает ток в трех жилах, которые греют друг друга и поэтому жилы этого кабеля нагреваются до температуры +65С⁰ при меньшем токе, чем однофазный кабель.

Также если вы прокладываете провода в кабель-каналах (коробах) или пучками на лотках, то в таблицах ПУЭ это понимается как прокладка в одной трубе.

Вот вроде бы и разобрались с этими волшебными таблицами из ПУЭ )))

Теперь давайте всю полученную информацию подытожим. Для примера я возьму самый распространенный кабель в домах — это 3х2,5. Данный кабель 3-х жильный и поэтому мы у него не считаем третью жилу.

Если мы его прокладываем не открыто, а в чем-нибудь (в коробе и т.д.), то значение длительного номинального тока нужно выбирать из столбца «для прокладки в одной трубе одного двухжильного». Для сечения 2,5 мм² мы получает 25А. В принципе мы его можем защитить автоматическим выключателем на 25А, что многие и делают. Когда данный автомат сработает из-за перегрузки, то кабель будет иметь температуру выше +65С⁰. Лично я не хочу, чтобы кабели у меня дома могли нагреваться до такой высокой температуры. Вот из каких соображений:

Автомат срабатывает от перегрузки при токе превышающем его номинал более чем на 13%, т.е 25Ах1,13=28,25А. Этот ток уже будет завышенным для кабеля сечением 2,5мм2 и соответственно жилы кабеля нагреются больше чем на +65С⁰.
Современный кабель имеет заниженное сечение, чем заявлено на его изоляции. Если взять кабель сечением 2,5мм², то реальное его сечение может оказаться 2,3мм², а то и меньше. Это наша действительность. Вы сейчас уже не сможете найти в продаже кабель соответствующий заявленному сечению. Если на нем будет написано ГОСТ, то уже с большой уверенностью я могу сказать, что его сечение будет меньше на 0,1-0,2 мм². Я делаю такой вывод, так как нами уже измерено множество кабелей и разных производителей, на которых написано ГОСТ.

Исходя из вышесказанного лично я всегда буду защищать кабель сечением 2,5мм², автоматическим выключателем номиналом 16А. Это позволит сделать запас по току 25-16=9А. Этот запас может снизить риски перегрева кабеля из-за задержки срабатывания автомата, из-за заниженного сечения и не позволит жилам кабеля нагреться до температуры +65С⁰. С выбором номиналов автоматических выключателей для других сечений я поступаю аналогичным способом. Я и вам советую придерживаться такого мнения при выборе пары автомат + кабель.

Если вы не согласны с моим мнением, то пожалуйста выскажете это в комментариях. Нам всем будет полезно найти правильное решение в этом нелегком выборе )))

выбор медных и алюминиевых проводов

В процессе постройки дома в любом случае будет монтироваться проводка. В этот период нужно особенно тщательно выбирать сечение проводов и максимальную необходимую мощность, которую они могут выдерживать. Для этого учитываются приблизительные данные обо всех потребителях электричества, приборах (начиная от кухонной, бытовой техники, заканчивая электрическим отоплением). В этих целях полагаются на длительно допустимые токи кабелей ПУЭ.

Общая информация

Внутрення часть кабеля, по которой транспортируется ток, изготавливается из металла. Именно эту часть ещё называют сечением кабеля. В качестве единиц измерения используют квадратные миллиметры. В зависимости от сечения кабеля он будет способен пропускать напряжение определённой мощности. Ток, как известно, приводит к выделению тепла.

Эти температуры можно разделить на три разновидности:

изоляция останется целой при прохождении тока по кабелю;
изоляция расплавится, но внутренняя часть (металлическая) останется невредимой;
металл расплавится от такой температуры.

Допуск может получить кабель только в первом варианте. Если изоляция при определённом уровне тока плавится, использовать такие провода нельзя. Также стоит отметить, что с уменьшением сечения провода будет возрастать его сопротивление, в связи с этим напряжение в кабеле будет падать. Но с другой стороны, увеличение сечения приводит к большой массе самого провода и его стоимости.

Если говорить о материалах, из которых изготавливается внутренняя часть кабеля, то в основном используют медь или алюминий. Медь более качественная и дорогая в связи с тем, что у неё более высокий уровень пропускной способности тока. Медь и алюминий имеют разные характеристики и физические свойства. Это важно учитывать, поскольку при одинаковом диаметре провода материалы будут выдерживать разные нагрузки.

Расчёт по формуле

Зная необходимую формулу, даже начинающий мастер без соответствующего опыта работы сможет определить необходимое сечение кабеля. Именно это значение нужно высчитывать, поскольку существуют кабели с одной жилой, двумя и более. То есть если изделие двужильное, то нужно учитывать общую площадь сечения двух жил. Преимуществом многожильных кабелей является то, что они более стойкие, гибкие. Они не «боятся» изломов при выполнении монтажных работ. В основном производители для изготовления такого варианта используют медь.

Для определения допустимого тока для медных проводов или алюминиевых одножильного типа можно применять такую формулу: S = число пи * d² / 4 = 0.785 d². При этом S — это площадь в квадратных миллиметрах, а d — диаметр.

Для того чтобы рассчитать допустимый ток для алюминиевых проводов или с использованием любого другого материала, применяется формула: S = 0.785 * n * d². S — площадь, d — диаметр, n — число жил.

Диаметр провода можно определить с помощью микрометра или штангенциркуля, предварительно сняв изоляцию. Таким образом, можно сделать выбор сечения кабеля по току. Таблице ПУЭ такие расчёты будут отвечать.

Допустимая плотность

Плотность определить ещё проще. Для этого достаточно число ампер разделить на сечение. От этого показателя также будет зависеть очень много. В первую очередь плотность отвечает за стабильность работы электросети. Проводку можно разделить на два типа:

открытую;
закрытую.

Характерными особенностями открытой является лучшая плотность тока за счёт большой теплоотдачи. Закрытую необходимо покупать с поправкой в меньшую сторону, поскольку это может вызвать перегрев, короткое замыкание и даже пожар.

Расчёты тепла — довольно сложный процесс. На практике исходят из максимально допустимой температуры самого слабого элемента конструкции. Таким образом, максимально допустимая плотность тока — это величина, при которой пользоваться проводкой будет безопасно. При этом стоит учитывать и максимальную температуру окружающей среды.

Плотность меди в открытой проводке составляет 5 А/мм2, а закрытой 4 А/мм2. Плотность алюминия в открытой проводке 3.5 А/мм2, а в закрытой 3 А/мм2. В основном современные провода имеют изоляцию, сделанную из ПВХ или полиэтилена. Они допускают нагрев максимум до 90 градусов.

Также стоит разобраться с определением терминов открытая и закрытая проводка. Первый вариант всегда располагается в открытом пространстве. Прикрепляется к стене хомутами, может быть скреплена с тросом или быть натянутой по воздуху от стены до стены. Закрытая может находиться в лотках, трубах, быть замурованной в стене или под штукатуркой. Закрытой будет считаться проводка, если она находится в распределительных коробах или щитках. Её минусом можно считать меньшую степень охлаждения.

Таблицы выбора сечения

Данная форма может быть свободно использована в автономном режиме «как есть» — т.е. без изменения исходного текста.
По поводу использования программы на сайтах необходимо связаться с автором — Мирошко Леонид: leonid@miroshko. kiev.ua.

С уважением Мирошко Леонид.

Таблицы ПУЭ и ГОСТ 16442-80 для программы WireSel —

Выбор сечения провода по нагреву и потерям напряжения.

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1,00	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4,0	41	38	35	30	32	27
6,0	50	46	42	40	40	34
10,0	80	70	60	50	55	50
16,0	100	85	80	75	80	70
25,0	140	115	100	90	100	85
35,0	170	135	125	115	125	100
50,0	215	185	170	150	160	135
70,0	270	225	210	185	195	175
95,0	330	275	255	225	245	215
120,0	385	315	290	260	295	250
150,0	440	360	330	—	—	—
185,0	510	—	—	—	—	—
240,0	605	—	—	—	—	—
300,0	695	—	—	—	—	—
400,0	830	—	—	—	—	—
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

ПУЭ, Таблица 1. 3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

ПУЭ, Таблица 1. 3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	—	—	—	—

ПУЭ, Таблица 1. 3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ, Таблица 1. 3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
Сечение токопроводящей жилы, мм²	одножильных	двухжильных	трехжильных
0.5	—	12	—
0.75	—	16	14
1	—	18	16
1.5	—	23	20
2.5	40	33	28
4	50	43	36
6	65	55	45
10	90	75	60
16	120	95	80
25	160	125	105
35	190	150	130
50	235	185	160
70	290	235	200

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
1,5	29	32	24	33	21	28
2,5	40	42	33	44	28	37
4	53	54	44	56	37	48
6	67	67	56	71	49	58
10	91	89	76	94	66	77
16	121	116	101	123	87	100
25	160	148	134	157	115	130
35	197	178	166	190	141	158
50	247	217	208	230	177	192
70	318	265	—	—	226	237
95	386	314	—	—	274	280
120	450	358	—	—	321	321
150	521	406	—	—	370	363
185	594	455	—	—	421	406
240	704	525	—	—	499	468

ГОСТ 16442-80, Таблица 24. Допустимые токовые нагрузки кабелей до 3КВ включ. с алюминиевыми жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
2.5	30	32	25	33	51	28
4	40	41	34	43	29	37
6	51	52	43	54	37	44
10	69	68	58	72	50	59
16	93	83	77	94	67	77
25	122	113	103	120	88	100
35	151	136	127	145	106	121
50	189	166	159	176	136	147
70	233	200	—	—	167	178
95	284	237	—	—	204	212
120	330	269	—	—	236	241
150	380	305	—	—	273	278
185	436	343	—	—	313	308
240	515	396	—	—	369	355

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Сечения приняты из расчета нагрева жил до 65°С при температуре окружающей среды +25°С. При определении количества проводов, прокладываемых в одной трубе, нулевой рабочий провод четырехпроводной системы трехфазного тока (или заземляющий провод) в расчет не входит.

Токовые нагрузки для проводов, проложенных в лотках (не в пучках), такие же, как и для проводов, проложенных открыто.

Если количество одновременно нагруженных проводников, проложенных в трубах, коробах, а также в лотках пучками, будет более четырех, то сечение проводников нужно выбирать как для проводников, проложенных открыто, но с введением понижающих коэффициентов для тока: 0,68 при 5 и 6 проводниках, 0,63 — при 7-9, 0,6 — при 10-12.

Для облегчения выбора сечения и учета дополнительных условий можно воспользоваться формой «Расчет сечения провода по допустимому нагреву и допустимым потерям напряжения». Значения токов для малых сечений для медных проводников получен методом экстрапляции.

Расчет по экономическому критерию для конечных потребителей не производится.

Расчет сечения провода по мощности и по плотности тока: формулы и примеры

Грамотный подбор кабеля для восстановления или прокладки электропроводки гарантирует безупречную работу системы. Приборы будут получать питание в полноценном объеме. Не случится перегрева изоляции с последующими разрушительными последствиями. Разумный расчет сечения провода по мощности избавит и от угроз воспламенения, и от лишних затрат на покупку недешевого провода. Давайте разберемся в алгоритме расчетов.

Упрощенно кабель можно сравнить с трубопроводом, транспортирующим газ или воду. Точно так же по его жиле перемещается поток, параметры которого ограничены размером данного токоведущего канала. Следствием неверного подбора его сечения являются два распространенных ошибочных варианта:

Слишком узкий токоведущий канал, из-за которого в разы возрастает плотность тока. Рост плотности тока влечет за собой перегрев изоляции, затем ее оплавление. В результате оплавления по минимуму появятся «слабые» места для регулярных утечек, по максимуму пожар.
Излишне широкая жила, что, в сущности, совсем неплохо. Причем, наличие простора для транспортировки электро-потока весьма положительно отражается на функционале и эксплуатационных сроках проводки. Однако карман владельца облегчится на сумму, примерно вдвое превышающую по факту требующиеся деньги.

Первый из ошибочных вариантов представляет собой откровенную опасность, в лучшем случае повлечет увеличение оплаты за электроэнергию. Второй вариант не опасен, но крайне нежелателен.

«Протоптанные» пути вычислений

Все существующие расчетные способы опираются на выведенный Омом закон, согласно которому сила тока, помноженная на напряжение, равняется мощности. Бытовое напряжение – величина постоянная, равная в однофазной сети стандартным 220 В. Значит, в легендарной формуле остаются лишь две переменные: это ток с мощностью. «Плясать» в расчетах можно и нужно от одной из них. Через расчетные значения тока и предполагаемой нагрузки в таблицах ПУЭ найдем требующийся размер сечения.

Обратите внимание, что сечение кабеля рассчитывают для силовых линий, т.е. для проводов к розеткам. Линии освещения априори прокладывают кабелем с традиционной величиной площади сечения 1,5 мм².

Если в обустраиваемом помещении нет мощного диско-прожектора или люстры, требующей питания в 3,3кВт и больше, то увеличивать площадь сечения жилы осветительного кабеля не имеет смысла. А вот розеточный вопрос – дело сугубо индивидуальное, т.к. подключать к одной линии могут такие неравнозначные тандемы, как фен с водонагревателем или электрочайник с микроволновкой.

Тем, кто планирует нагрузить силовую линию электрической варочной поверхностью, бойлером, стиральной машиной и подобной «прожорливой» техникой, желательно распределить всю нагрузку на несколько розеточных групп.

Если технической возможности разбить нагрузку на группы нет, бывалые электрики рекомендуют без затей прокладывать кабель с медной жилой сечением 4-6 мм². Почему с медной токоведущей сердцевиной? Потому что строгим кодексом ПУЭ прокладка кабеля с алюминиевой «начинкой» в жилье и в активно используемых бытовых помещениях запрещена. Сопротивление у электротехнической меди гораздо меньше, тока она пропускает больше и не греется при этом, как алюминий. Алюминиевые провода используются при устройстве наружных воздушных сетей, кое-где они еще остались в старых домах.

Обратите внимание! Площадь сечения и диаметр жилы кабеля – вещи разные. Первая обозначается в квадратных мм, второй просто в мм. Главное не перепутать!

Для поиска табличных значений мощности и допустимой силы тока можно пользоваться обоими показателями. Если в таблице указан размер площади сечения в мм², а нам известен только диаметр в мм, площадь нужно найти по следующей формуле:

Расчет размера сечения по нагрузке

Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.

Алгоритм расчетных действий следующий:

для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².

Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.

Как рассчитать сечение по току?

Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчета размера сечения провода по току. Точнее по его плотности.

Допустимая и рабочая плотность тока

Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.

Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:

6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.

Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника.

Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
он же бесконечно долго сможет передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или в пластиковом кабель канале, указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.

Изучение схемы расчета

Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.

Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².

Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию. Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой.

Видео-руководство для точных расчетов

Какой кабель лучше купить?

Следуя жестким рекомендациям ПУЭ, покупать для обустройства личной собственности будем кабельную продукцию с «литерными группами» NYM и ВВГ в маркировке. Именно они не вызывают нареканий и придирок со стороны электриков и пожарников. Вариант NYM – аналог отечественных изделий ВВГ.

Лучше всего, если отечественный кабель будет сопровождать индекс НГ, это означает, что проводка будет пожароустойчивой. Если предполагается прокладывать линию за перегородкой, между лагами или над подвесным потолком, купите изделия с низким дымовыделением. У них будет индекс LS.

Вот таким нехитрым способом рассчитывается сечение токопроводящей жилы кабеля. Сведения о принципах вычислений помогут рационально подобрать данный важный элемент электросети. Необходимый и достаточный размер токоведущей сердцевины обеспечит питанием домашнюю технику и не станет причиной возгорания проводки.

Калькулятор расчета сечения кабеля — формула и выбор по таблице ПУЭ

При проектировании электрических комплексов, в том числе систем безопасности, важно выполнить правильный расчет сечения кабеля. По его результатам удастся выбрать подходящий проводник для питания оборудования или передачи сигналов между устройствами. От этого параметра зависит эффективность и долговечность работы целого комплекса. Использование кабелей со слишком толстой токопроводящей жилой – лишние затраты. Применение проводников с недостаточным или предельно малым сечением может привести к перегреву трассы и, как следствие, к пожару.

Приступая к расчету параметров кабеля важно учитывать следующие моменты:

при испытании проводом максимальной нагрузки нагрев его жил должен оставаться в допустимых пределах – не превышать 60 градусов Цельсия;
длинные электрические трассы (100 м и более), а также линии, пропускающие высокие значения токов, должны иметь достаточное сечение для сохранения допустимых пределов в случае падения напряжения;
кабель должен иметь такую защитную изоляцию и толщину, чтобы они обеспечивали необходимую механическую прочность линии – от этого зависит ее долговечность.

Если планируется прокладка кабельной трассы в пожароопасных помещениях или местах с высокими температурными перепадами, рекомендуется выбирать провода с несколько большим сечением жилы, чем показано в таблицах.

Калькулятор расчета сечения кабеля

Для удобства пользователей разработан онлайн-калькулятор сечения кабеля.

Перевод Ватт в Ампер

Расчет максимальной длины кабельной линии

№	U_бп, В	U_обр, В	Ток потр., А	Тип кабеля	S, мм²	Длина, м
1				ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG			удалить

№	U_бп, В	U_обр, В	Ток потр., А	Тип кабеля	S, мм²	Длина, м
1				ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG			удалить

№	U_бп, В	U_обр, В	Ток потр., А	Тип кабеля	S, мм²	Длина, м
1				ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG			удалить

№	U_бп, В	U_обр, В	Ток потр., А	Тип кабеля	S, мм²	Длина, м
1				ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG			удалить

добавить

Примечания:
U — напряжение питания видеокамеры, P — мощность потребляемая видеокамерой, U_бп — напряжение блока питания, U_обр — минимальное напряжение при котором работает видеокамера, S — сечение кабеля, L_макс — максимальная длина кабельной линии

С помощью сервиса автоматически рассчитывается ток устройства или группы устройств при заданном значении напряжения питания и мощности, которую потребляет прибор. Зная эти данные, можно быстро подобрать проводники с подходящей толщиной жилы с помощью таблиц или формул.

Параллельно с этим калькулятор определяет максимальную длину линии при заданных значениях, что удобно для проектов, которые предполагают прокладку трасс большой протяженности.

Примеры

Онлайн-калькулятор способен упростить процедуру вычисления сечений кабелей для подключения к электрической сети всевозможных устройств. Рассмотрим два примера с участием медного и алюминиевого провода.

Пример 1. Необходимо запитать электроустановку мощностью 5,3 кВт медным проводом, проложенным в гофрированной трубе.

Для этого в первую очередь следует вычислить ток потребления электроустановки. Сделать это можно с помощью простой формулы или онлайн-калькулятора.

Значение напряжения известно – U = 220 В, мощность задана условием – P = 5,3 кВт.

Если ввести эти данные в онлайн-калькулятор, система выдаст значение потребляемого тока – 24 А. То же самое можно рассчитать с помощью формулы:.

Теперь можно узнать сечение кабеля, используя таблицу значений для медных жил. Величина составит 2,5 мм ². Однако здесь стоит внести ясность: 24 А – практически критическое значение тока для такого сечения, а это значит, что при подобных условиях провод будет работать на пределе. Чтобы избежать перегрева жилы, разрушения оплетки и обеспечить надежность проводки, стоит выбрать кабель сечением 4 мм ².

Пример 2. Электроустановку мощностью 4,8 кВт необходимо подключить к электрической сети 220 В с помощью алюминиевого провода, проложенного в кабель-канале.

Аналогично предыдущему примеру следует рассчитать ток, который потребляет электроустановка. Для этого известны значения мощности прибора – 4,8 кВт и напряжения электрической сети – 220 В.

С помощью онлайн-калькулятора расчета тока потребления электроприбора получаем значение 22 А. Этот же результат можно определить по формуле:

Зная значение тока потребления электроустановки, с помощью таблицы узнаем необходимое сечение алюминиевого провода – 4 мм ².

Выбор по таблице ПУЭ

В электромонтажных работах обычно отдается предпочтение применению медных проводников, поскольку при том же значении тока они более тонкие, долговечные и удобные в прокладке, чем алюминиевые аналоги. Но чем больше сечение, тем выше цена такого кабеля, поэтому в какой-то момент его использование становится нецелесообразным. Когда ток превышает 50 А, обычно задействуется алюминий.

Сама таблица расчета сечения кабеля по ПУЭ позволяет подобрать провод с подходящей токопроводящей жилой на основании данных тока и мощности прибора. При этом используются суммарные значения всех устройств, которые будут питаться от одного источника.

В воздухе (лотки, короба,пустоты,каналы)						Сечение,кв.мм	В земле
Медные жилы			Алюминиевые жилы				Медные жилы			Алюминиевые жилы
Ток. А	Мощность, кВт		Тон. А	Мощность, кВт			Ток, А	Мощность, кВт		Ток. А	Мощность,кВт
Ток. А	220 (В)	380 (В)		220(В)	380 (В)		Ток, А	220(В)	380 (В)	Ток. А	220(В)
19	4.1	17.5				1,5	77	5.9	17.7
35	5.5	16.4	19	4.1	17.5	7,5	38	8.3	75	79	6.3
35	7.7	73	77	5.9	17.7	4	49	10.7	33.S	38	8.4
*2	9.7	77.6	37	7	71	6	60	13.3	39.5	46	10.1
55	17.1	36.7	47	9.7	77.6	10	90	19.8	S9.7	70	15.4
75	16.5	49.3	60	13.7	39.5	16	115	753	75.7	90	19,8
95	70,9	67.5	75	16.5	49.3	75	150	33	98.7	115	75.3
170	76.4	78.9	90	19.8	59.7	35	180	39.6	118.5	140	30.8
145	31.9	95.4	110	74.7	77.4	50	775	493	148	175	38.5
ISO	39.6	118.4	140	30.8	97.1	70	775	60.5	181	710	46.7
770	48.4	144.8	170	37.4	111.9	95	310	77.6	717.7	755	56.1
760	57,7	171.1	700	44	131,6	170	385	84.7	753.4	795	6S
305	67.1	700.7	735	51.7	154.6	150	435	95.7	786.3	335	73.7
350	77	730.3	770	59.4	177.7	185	500	110	379	385	84.7

Пользоваться таблицей легко. Например, для подключения к сети 220 В электрических приборов суммарной мощностью 8,7 кВт потребуется проводник с медными жилами сечением 6 мм ² при условии его воздушной прокладки. Если же планируется использовать алюминиевую кабельную линию при аналогичных условиях, ее сечение должно составлять 10 мм ².

Осуществляя выбор сечения жилы электрического кабеля для подключения электроустановок по готовым трафаретам, важно учитывать, что практически во всех таблицах значения параметров приведены с учетом температуры окружающей среды не выше +30 градусов Цельсия. Если линия будет проложена в условиях более высокой температуры, рекомендуется выбирать следующее по величине сечение. Это же правило действует в том случае, если электрический провод будет располагаться в одном пучке с другими кабелями.

Формула расчета

Инженерная формула расчета для выбора сечения кабеля позволяет определить нужное значение более точно, чем с помощью готовой таблицы. Выполнять вычисления целесообразно, когда в таблицах отсутствуют нужные данные, или речь идет о спорных ситуациях. Например, затруднительно выполнить прокладку более толстого проводника, а меньшее сечение предполагает работу в тяжелом тепловом режиме. В этом случае рекомендуется подстраховаться и убедиться, что меньшего сечения будет достаточно для безопасной эксплуатации кабеля в конкретных условиях.

При расчете подходящего сечения необходимо учитывать металл, из которого изготовлены жилы кабеля. Допустимая токовая нагрузка на медь составляет 10 А на 1 мм ², алюминий – 8 А на 1 мм². Эти цифры актуальны при условии прокладки линии открытым способом. Если предполагается скрытая проводка, к указанным значениям применяется поправочный коэффициент 0,8.

Существует несколько формул, по которым можно вычислить сечение кабеля, зная те или иные параметры. Вот основная из них:

S – площадь сечения;

ρ – удельное сопротивление металла, из которого выполнены жилы;

U_нач – напряжение источника питания;

U_кон – напряжение, при котором работает прибор;

I – ток нагрузки;

L – длина линии.

Удельное сопротивление – величина постоянная и определяется по таблице для нужного металла. В частности, для меди это значение равно 0,0175 Ом×мм ²/м, для алюминия – 0,028 Ом×мм²/м.

Пример 1. Необходимо рассчитать сечение медной проводки для запитывания помещения с электроустановками общей мощностью 6,3 кВт. Предполагаемая длина линии – 70 м. Электроустановки способны работать при минимальном напряжении 207 В.

В первую очередь следует вычислить нагрузку на токопроводящую жилу по формуле:

I – ток нагрузки;

P – мощность электроприборов;

U – напряжение сети.

С учетом имеющихся данных:

Теперь известны все значения для вычисления сечения медного кабеля.

Таким образом, для запитывания электроустановок с общей нагрузкой 28,64 А понадобится медный провод сечением не менее 5,4 мм ².

Пример 2. Вычислить сечение алюминиевого провода для запитывания электрического оборудования с общей нагрузкой 12 А. Минимальное рабочее напряжение 207 В. Длина линии – 35 м.

Все данные для расчета площади сечения провода известны:

Из результатов вычислений ясно, что при заданных условиях площадь сечения алюминиевого кабеля должна быть не менее 1,8 мм ².

Иногда так случается, что провод был куплен заранее, но к моменту его прокладки состав электроустановок несколько раз менялся. В этом случае рекомендуется убедиться, что сечения достаточно для безопасной работы электрической линии. Когда кабель есть на руках, сделать это несложно, ведь существуют специальные формулы.

Формула для расчета площади сечения жил провода:

D – диаметр жилы.

На оплетке кабеля обычно нанесена его маркировка, например, ШВВП 2×2,5, где 2,5 – диаметр жилы в миллиметрах. Но иногда производители завышают этот показатель, а по факту жилу делают тоньше, поэтому лучше измерить этот параметр с помощью штангенциркуля. Если такого инструмента нет, придется прибегнуть к более сложному методу. Жилу необходимо извлечь из оплетки и плотно намотать на любой предмет цилиндрической формы, например, на шариковую ручку или отвертку. 15–20 витков достаточно. Затем следует измерить ширину обмотки линейкой и разделить полученное значение на количество витков. Чем их больше, тем точнее результат.

Когда диаметр жилы известен, например, 2,5 мм, можно вычислить площадь сечения:

Зная сечение жилы, по таблице легко определить, на какую мощность и ток рассчитан конкретный медный или алюминиевый провод.

Эмпирическое правило расчета площади сечения кабеля

На практике часто применяются не только справочные данные, но и правила, выведенные опытным путем. Так, выяснить нужную площадь сечения медного кабеля можно, разделив значение максимального тока на 10. Округлять полученные данные всегда необходимо в большую сторону.

Например, если максимальная нагрузка на токопроводящую жилу составляет 35 А, потребуется кабель сечением 3,5 мм ². Если округлить это значение до ближайшего большего в таблице, получится 4 мм ².

Однако это правило можно применять только в том случае, если величина тока не превышает 40 А. Для нагрузки до 80 А значение необходимо делить на 8.

Что касается алюминиевых проводов, по сравнению с медью они хуже проводят ток. Для нагрузки до 32 А алюминиевые проводники отстают от медных на 20%, для нагрузки до 80 А – на 30%. Поэтому максимальный ток алюминиевого кабеля можно рассчитать как площадь сечения, умноженная на 6.

Площадь сечения электрического провода можно вычислить несколькими способами с помощью утвержденных таблиц и формул. Последние позволяют получить более точные данные. Для удобства разработан онлайн-калькулятор, который дает возможность быстро узнать ток потребления электроустановок на основании значения их мощности. Правильный расчет сечения кабеля – залог надежности электропроводки и общей пожарной безопасности.

Алюминий сечение по току таблица

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум – только 4 ампера, а медный провода 10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей

Алюминиевые жилы проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

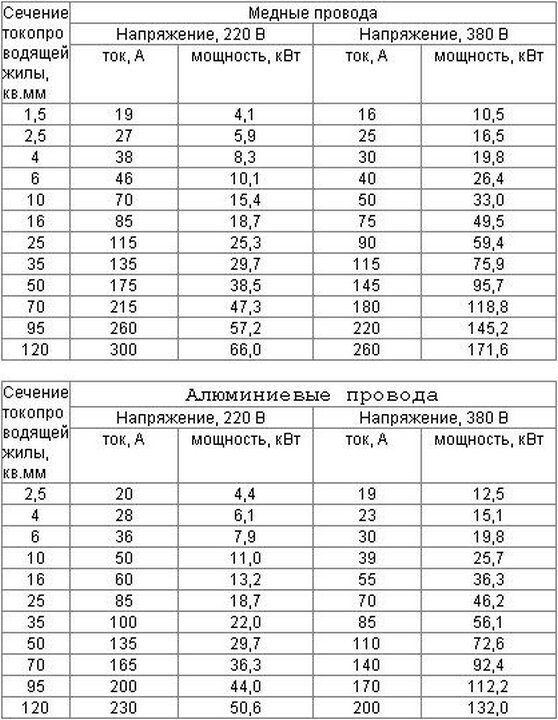

Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
Сечение токопроводящей жилы, мм.	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6
Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
Сечение токопроводящей жилы, мм.	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
Сечение токопроводящей жилы, мм.	Открыто	Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	–	–	–
185	510	–	–	–	–	–
240	605	–	–	–	–	–
300	695	–	–	–	–	–
400	830	–	–	–	–	–
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
Сечение токопроводящей жилы, мм.	Открыто	Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	–	–	–
185	390	–	–	–	–	–
240	465	–	–	–	–	–
300	535	–	–	–	–	–
400	645	–	–	–	–	–
Сечение токопроводящей жилы, мм.	Ток*, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
1,5	23	19		33	19		27
2,5	30	27		44	25		38
4	41	38		55	35		49
6	50	50		70	42		60
10	80	70		105	55		90
16	100	90		135	75		115
25	140	115		175	95		150
35	170	140		210	120		180
50	215	175		265	145		225
70	270	215		320	180		275
95	325	260		385	220		330
120	385	300		445	260		385
150	440	350		505	305		435
185	510	405		570	350		500
240	605	–		–	–		–
Сечение токопроводящей жилы, мм.	Ток, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
2,5	23	21		34	19		29
4	31	29		42	27		38
6	38	38		55	32		46
10	60	55		80	42		70
16	75	70		105	60		90
25	105	90		135	75		115
35	130	105		160	90		140
50	165	135		205	110		175
70	210	165		245	140		210
95	250	200		295	170		255
120	295	230		340	200		295
150	340	270		390	235		335
185	390	310		440	270		385
240	465	–		–	–		–

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм	Допустимый длительный ток нагрузки для проводов и кабелей, А	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Максимальная мощность однофазной нагрузки при U=220 B	Характеристика примерной однофазной бытовой нагрузки
1,5	19	10	16	4,1	группа освещения и сигнализации
2,5	27	16	20	5,9	розеточные группы и электрические полы
4	38	25	32	8,3	водонагреватели и кондиционеры
6	46	32	40	10,1	электрические плиты и духовые шкафы
10	70	50	63	15,4	вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Использование полезной работы электрического тока, уже является чем-то обыденным, незаменимым и само собой разумеющимся. Действительно, с тех пор, когда были получены первые токи от первой батарейки, великим ученым Алессандро Вольтом, в далеком 1800 году, прошло всего-то два столетия. Однако теперь сеть проводов, электрических соединений буквально пронизывает все и вся на поверхности земли и в наших домах. Если всю эту сеть нескончаемых проводов представить себе со стороны, то это будет подобно нервной или кровеносной системе в нашем организме. Роль всех этих проводов для современного общества, пожалуй, не менее значима, чем функция одной из вышеупомянутых систем живого организма. Что же, раз это так важно и серьезно, то при выборе проводов и кабелей, для создания нашей собственной коммуникативной электрической сети стоит подходить с особым вниманием и придирчивостью. Дабы она работала стабильно, без сбоев и отказов. Что же в себя включает данный выбор проводов и кабелей? Во-первых, это определиться с применяемым для проводки материалом, будь то медь или алюминий. Во-вторых, определиться с количеством жил в проводнике, 2 или 3. В-третьих, необходимо подобрать сечения жил исходя из тока, которые будет проходить по проводам, то есть исходя из мощности нагрузки. В-четвертых, выбрать провод исходя из расчетного значения, ближайшее большее сечение по типоряду относительного расчетного. О мелочах и того можно говорить намного больше сказанного, поэтому пока остановимся на этом, и попытаемся все же раскрыть тему нашей статьи о расчете и выборе провода или кабеля исходя из мощности нагрузки.

Чем отличается кабель от провода

Прежде чем перейти к основному содержимому, нам необходимо понять, что же мы все-таки хотим рассчитать, сечение провода или кабеля, в чем различия одного от другого!? Не смотря на то, что обыватель применяет эти два слова как синонимы, подразумевая под этим что-то свое, но если быть дотошными, то разница все же имеется.
Так провод это одна токопроводящая жила, будь то моножила или набор проводников, изолированная в диэлектрик, в оболочку. А вот кабель, это уже несколько таких проводов, объединенных в единое целое, в своей защитной и изоляционной оболочке. Для того, чтобы вам было лучше понятно, что к чему, взгляните на картинку.

Так вот, теперь мы в курсе, что рассчитывать нам необходимо именно сечение провода, то есть одного токопроводящего элемента, а второй будет уже уходить от нагрузки, обратно к питанию. Однако мы порой и сами забываемся не лучше Вашего, так что если вы нас подловите на том, что где-то все же встретится слово кабель, то не сочтите уж за невежество, стереотипы делают свое дело.

Какой провод, кабель выбрать для прокладки проводки (моножилу или многожильный)

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой. Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба которое постоянно меняет свое положение, то предпочтительно использовать моножилу. Вы спросите почему? Все просто! Не смотря на то, насколько хорошо не были бы уложены в защитную изоляционною оплетку проводники, под нее все же попадет воздух, в котором содержится кислород. Происходит окисление поверхности меди. В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше. Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности. Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах.

Выбираем провод (кабель) из меди или алюминия (документ ПЭУ)

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот. Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться. Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…». (До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами) Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал. Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.
Так что еще раз повторимся – только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Сколько примерно потребляют бытовые приборы, и как это отразиться на выборе, расчете сечения кабеля

Итак, мы уже определились с маркировкой кабеля, что это должна быть моножила, также с тем, что это должна быть медь, да и про подводимую мощность кабеля мы тоже «заикнулись» не просто так. Ведь именно исходя из показателя проводимой мощности, будет рассчитываться провод, кабель на его применяемое сечение. Здесь все логично, прежде чем что-то рассчитать, надо исходить из начальных условий задачи. Этому нас научили еще в школе, исходные данные определяют основные пути решения. Что же, тоже самое можно сказать про расчет сечения медного провода, для расчета его сечения необходимо знать с какими токами или мощностями он будет работать. А для того чтобы нам знать токи и мощности, мы сразу должны знать, что именно будет подключено в нашей квартире, где лампочка, а где телевизор. Где компьютер, а куда мы включим зарядное устройство для телефона. Нет, конечно, со временем исходя из жизненных обстоятельств, что-то может поменяться, но нет кардинально, то есть примерная суммарная потребляемая мощность для всех наших помещений останется прежняя. Лучше всего сделать так, нарисовать план квартиры и там расставить и развешать все электроприборы, которые вам встретятся и которые запланированы. Скажем так.

Здесь неплохо было сориентироваться, сколько какой прибор потребляет. Именно для этого мы и приведем для вас таблицу ниже.

Онлайн калькулятор для определения силы тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Подытожим данный абзац, мы должны представлять какие токи, мощности подводимые проводами и кабелями, должны быть обеспечены, для того, чтобы рассчитать необходимое нам сечение и выбрать подходящее. Об этом как раз далее.

Как рассчитать диаметр (сечение) провода (кабеля) исходя из силы тока, потребляемой мощности (медный и алюминиевый)

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда. Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток это направленное движение частиц. Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока. Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Не смотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

Таблица проводников под допустимый максимальный ток для их использования в проводке

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных. Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Как рассчитать зависимость диаметра токопроводящей жилы (провода, кабеля) от его сечения (площади)

Этот абзац больше относится к курсу школы по геометрии алгебре, когда необходимо найти площадь круга исходя из его диаметра. Именно такая задача стоит перед тем, кто хочет перевести диаметр в сечение. Делается это очень просто.

Сечение равно по формуле – S=0,7853*D 2, где D и есть диаметр окружности, а S это площадь. Также справедливо будет утверждение S=ПИ*R 2 , где R – радиус

Общепринятые сечения медных проводов для проводки в квартире по сечению

Мы с вами много говорили о наименованиях, о материалах, об индивидуальных особенностях и даже о температуре, но упустили из вида жизненные обстоятельства. Так если вы нанимаете электрика для того, чтобы он провел вам проводку в комнатах вашей квартиры или дома, то обычно принимаются следующие значения. Для освещения сечения провода берется в 1,5 мм 2, а для розеток в 2,5 мм 2.
Если проводка предназначена для подключения бойлеров, нагревателей, плит, то здесь уже рассчитывается сечение провода (кабеля) индивидуально.

Выбор сечения провода исходя из количества коммуникаций в доме (квартире) (типовые схемы проводки)

О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, приброшенный во все комнаты, от которого идут отводы. Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)

Подводя итог о выборе сечения провода (кабеля) в зависимости от силы тока (мощности)

Если вы прочитали всю нашу статью, и все наши выкладки, то наверняка уже осознали насколько сложно и одновременно просто выбрать алюминиевый или медный провод, по сечению исходя из токовой нагрузки и мощности. Да, расчет сечения потребует знания множества формул, поправок на материал и температуру, при этом если воспользоваться справочными таблицами, которые мы и привели, то все просто и понятно.
Что же, кроме выбора сечения провода необходимо будет правильно соединить между собой провода, использовать соответствующие автоматы, УЗО, розетки и выключатели. Не забывать про особенности схемы подключения проводки в квартире. Все это скажется на выборе сечения провода в вашем конкретном случае. И только в этом случае, когда вы учтете все факторы, воспользуетесь справочными материалами, правильно смонтируете все элементы, можно будет говорить о том, что все сделано как надо!

Видео о подборе сечения проводник в зависимости от тока (А)

Основные принципы по выбоу сечения, исходя из тока питания еще раз рассмотрены в этом видео.

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

Напряжение питания (однофазное или трехфазное).
Материал проводника.
Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Выбираем по мощности

Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.

Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами

Сечение токопроводящей жилы, мм²	Для кабеля с медными жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75.9
50	175	38.5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Таблица 2. Подбор сечения провода по мощности для кабеля с алюминиевыми жилами

Сечение токопроводящей жилы, мм²	Для кабеля с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,2

Кроме того, надо знать напряжение сети: трехфазной соответствует 380 В, а однофазной – 220 В.

В ПУЭ дана информация и для алюминиевых, и для медных проводов. У обоих есть свои преимущества и недостатки. Достоинства медных проводов:

высокая прочность;
упругость;
стойкость к окислению;
электропроводность больше, чем у алюминия.

Недостаток медных проводников – высокая стоимость. В советских домах использовалась при постройке алюминиевая электропроводка. Поэтому если происходит частичная замена, то целесообразно поставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки (до распределительного щита) устанавливается новая. Тогда есть смысл применять медь. Недопустимо, чтобы медь с алюминием контактировали напрямую, т. к. это приводит к окислению. Поэтому для их соединения используют третий металл.

Можно самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого надо воспользоваться формулой: I=P/(U*1.73), где P – мощность, Вт; U – напряжение, В; I – ток, А. Затем из справочной таблицы выбирается сечение кабеля в зависимости от рассчитанного тока. Если же там не будет необходимого значение, тогда выбирается ближайшее, которое превышает расчетное.

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ.

Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечение проводника, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	–	–	–
185	510	–	–	–	–	–
240	605	–	–	–	–	–
300	695	–	–	–	–	–
400	830	–	–	–	–	–

Для расчета алюминиевых проводов применяют таблицу.

Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией

Площадь сечения проводника, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	–	–	–
185	390	–	–	–	–	–
240	465	–	–	–	–	–
300	535	–	–	–	–	–
400	645	–	–	–	–	–

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшится и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

Длина провода, единица измерения – м. При её увеличении растут потери.
Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
С помощью таблиц ПУЭ определяют сечение провода по току.
Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
Находим падение напряжения из соотношения: ΔU=I*R.
Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Расчет сечения провода по току

Очень часто во время капитального ремонта квартиры своими руками присутствует необходимость в замене старой электропроводки, а возможно и проведении электричества в квартиру с нуля. Здесь и возникает множество вопросов, которые волнуют всех домашних умельцев, в частности — провод какого сечения будет самым оптимальным для проведения электричества в квартире. Для расчета сечения провода используют разные способы. В ход идут и таблицы, и формулы, и дедовские рецепты бывалых электриков. Как найти простой, быстрый но эффективный метод расчета сечения провода, который легко запомнить, всегда можно воспроизвести и смоделировать любую ситуацию? Предлагаем для расчета самый, на наш взгляд, научный метод — расчет сечения провода по току, а именно, через плотность тока. Суть метода в том, что мы рассчитываем диаметр нашего кабеля так, чтобы электронам не было тесно в проводнике, от толкучки они не разогревали провод, так как слишком горячий он расплавит изоляцию и появится опасность возникновения пожара. Вот и будем учитывать при проектировании эту самую тесноту или по научному — плотность тока.

Почему не всегда таблицы предлагаемые разными изданиями и производителями верны?

Как правило данные таблицы предусматривают разные условия эксплуатации. То есть разный способ прокладки проводов, скрытый или наружный, и самое главное, разные эксплуатационные токи, которые производитель принимает за норму. Например, один производитель указывает максимально допустимые токи с перегрузкой в 140-200%, а другой не более 120%. А точно величину, о которой думал производитель мы никогда и не узнаем.

Итак, в нашем методе расчета сечения провода надо знать плотность тока в проводнике. Чтобы не запутаться, мы должны запомнить только одну цифру: плотность тока в медном проводнике — 6-10 ампер на квадратный миллиметр. Специально не использую сокращения, чтобы не было языкового барьера. Сегодня приходит эра медных проводов и поэтому запомнить нужно только информацию о медных проводниках электрического тока. Кстати сказать, для алюминия плотность тока составляет 4-6 ампер на квадратный миллиметр.

От 6 до 10 А на квадратный миллиметр. Откуда это взялось? В основном из практики. Также мы знаем из курса физики: каждый проводник имеет свои величины сопротивлений электрическому току и прочие свойства. Кроме того, существуют знаменитые правила устройства электроустановок — ПУЭ, где также используется методика расчета сечения проводов с учетом плотности тока, времени и температуры эксплуатации. ПУЭ предусматривают поправочные коэффициенты, при изменении температуры, которые как раз колеблятся до 40%. Имеющуюся «вилку» от 6 до 10А стоит понимать следующим образом. Длительная эксплуатация при токе 6А на квадратный миллиметр — это нормально и с значительным запасом, а 10А — максимально допустимый ток, или годится только для кратковременной эксплуатации.

Расчет сечения провода по току на конкретном примере

Зная заветную плотность тока мы легко сможем вычислить выдержит наш провод ту или иную нагрузку. Провод сечением 1 кв.мм выдержит ток в 10А, значит провод толщиной в 2 мм — уже 20А. Для ориентировочного расчета можно воспользоваться всем известным законом Ома для участка электрической цепи, где мощность равна произведению тока и напряжения. Если наша сеть работает под напряжением 220 В, то ток в 20А обеспечит нормальное электроснабжение для потребителя в 4,5 кВт.

Причем при такой нагрузке провод вообще не делжен нагреваться. Это его нормальный режим с запасом безаварийной работы равной скорости старения диэлектрика, что как говорится, на наш век хватит.

В эту нехитрую математику начинает вписываться дедовский способ определения сечения проводов: использовать медный кабель сечением 1-1,5 кв. мм на освещение и 1,5-2,5 кв. мм — для разводки розеток. В комнате не бывает люстр потребляющих более 3,3 кВт, что соответствует току 15А. А основные потребители в обычной квартире не потребляют более 5,5 кВт, что также находится в разумных пределах, даже с двойным запасом на увеличение потребления в будущем.

Попробуем зайти с другой стороны: начнем плясать от печки, то есть от нагрузки. Самый среднестатистический компьютер потребляет около 600 Вт, есть тенденция к уменьшению энергопотребления, но мы рассмотрим задачу с запасом. Значит ток составит 600Вт/220В = 2,7А Получается что компьютер можно питать даже от китайского (в самом плохом смысле) удлинителя с сечением провода в треть или четверть квадратного миллиметра, что чаще всего и происходит.

Также для примера произведем расчет сечения провода по току для электрического чайника. В среднем такой прибор встречается мощностью около 2 кВт и съедает соответственно около 10А! Радует только то, что такой аппетит кратковременный, иначе можно разориться на оплате за электричество. Значит провод для чайника должен быть сечением около одного квадратного миллиметра.

Еще один подход — согласование сечения провода под розетку. Если на ней написано — 6А, значит, используя расчет сечения провода по току, провод более 1 кв.мм для нее уже роскошь. Если гордо красуется надпись 16А, то извольте позаботиться о медном кабеле, сечением минимум в 1,5 кв. мм. Не забудьте также и о том какие вилки и с какими нагрузками совать в такие розетки.

Метод расчета сечения провода по плотности тока дает осечку только в том случае, если материал, из которого изготовлен провод, как бы по мягче сказать,.. не совсем медный. Но тут напрашивается только один выход — покупать провод только там, где есть хоть какие-то атрибуты приличного торгового заведения. В нашей стране, как ни странно, с подделками кабельной продукции практически не зафиксировано прецедентов. Хоть где-то у нас все на высшем уровне. Большинство практикующих электриков не советуют засматриваться на импортный провод, так как китайцы чаще всего подделывают именно европейские бренды. Поскольку кабельная продукция стоит далеко не дешево, то нужно держать ухо востро.

Свойства медного провода Размер шкалы Сопротивление Ток AWG

Представленные здесь значения являются стандартами, доступными для многих независимых публикаций, но в конечном итоге все они происходят от системы American Wire Gauge (AWG) (также известной как Brown and Sharp — B&S — калибр). Он существует с середины 1800-х годов в США и Канада. Размеры относятся к большинству прочных цилиндрических стержней независимо от материала — медь, алюминий, пластик, углеродное волокно и т. д.

Обратите внимание, что с увеличением номера калибра проволоки диаметр проволоки уменьшается. Хотя это может показаться несколько отсталым, на то есть веская причина. Первоначально это было связано к количеству раз, когда проволоку нужно было протянуть через экструзионную матрицу, чтобы добиться окончательного размера проволоки.

По определению, диаметр 36 AWG составляет 0,0050 дюйма, а диаметр 0000 (четыре дюйма) — 0,4600. дюймов в диаметре. Соотношение этих диаметров составляет 92, а существует 40 типоразмеров. от # 36 до # 0000, или 39 шагов.Используя это соотношение, размеры проволоки меняются геометрически. по следующей формуле: Диаметр провода 36 AWG составляет:

Соответственно, ASTM B 258-02 Стандарт определяет соотношение между последовательными размерами как корень 39-й степени из 92, или приблизительно 1.1229322.

Обозначение скрутки a / b означает количество проволок калибра b. Например, 7/44 означает 7 нитей. из одножильного провода 44 AWG.

Примечание: изменение мощности всего на 3 дБ означает удвоение (или уменьшение вдвое) мощности, изменение Провода трех размеров представляют собой примерно удвоение (или уменьшение вдвое) площади поперечного сечения.

См. Таблицу преобразования калибра провода внизу страницы. Значения даны при 25 ° C и являются исходя из идеальных параметров чистой меди.

Круглый мил — это площадь поперечного сечения круга диаметром 1 мил. (1/000 дюйма).

40	0,003145	0,07988	9,888	0,0299	0,0445	1049	3442	0.09
39	0,003531	0,08969	12,47	0,0377	0,0562	832	2729	0,11
38	0,003965	0,1007	15,72	0,0476	0,0708	660	2164	0,13
37	0.004453	0,1131	19,83	0,0600	0,0893	523	1716	0,17
36	0,005000	0,1270	25,00	0,0757	0,113	415	1361	0,21
35	0,005614	0.1426	31,52	0,0954	0,142	329	1079	0,27
34	0,006304	0,1601	39,75	0,120	0,179	261	856	0,33
33	0,007080	0,1798	50,13	0.152	0,226	207	679	0,43
32	0,007950	0,2019	63,21	0,191	0,285	164	538	0,53
31	0,007950	0,2268	79,70	0,241	0,359	130	427	0.7
30	0,01003	0,2548	100,5	0,304	0,453	103	339	0,86
29	0,01126	0,2860	126,7	0,384	0,571	81,8	268	1,2
28	0.01246	0,3211	159,8	0,484	0,720	64,8	213	1,4
27	0,01419	0,3604	201,5	0,610	0,908	51,5	169	1,7
26	0,01594	0,4049	254.1	0,769	1,14	40,8	134	2,2
25	0,01790	0,4547	320,4	0,970	1,44	32,4	106	2,7
24	0,02010	0,5105	404,0	1,22	1.82	25,7	84,2	3,5
23	0,02257	0,5733	509,5	1,54	2,29	20,4	66,8	4,7
22	0,02535	0,6439	642,4	1,95	2,89	16,1	53.0	7
21	0,02846	0,7229	810,1	2,45	3,65	12,8	42,0	9
20	0,03196	0,8118	1022	3,09	4,60	10,2	33,3	11
19	0.03589	0,9116	1288	3,90	5,80	8,05	26,4	14
18	0,0403	1.024	1624	4,92	7,32	6,39	20,9	16
17	0,04526	1.150	2048	6.20	9,23	5,06	16,6	19
16	0,05082	1,291	2583	7,82	11,6	4,02	13,2	22
15	0,05707	1,450	3257	9,86	14,7	3.18	10,4	28
14	0,06408	1,628	4107	12,4	18,5	2,53	8,28	32
13	0,07196	1,828	5178	15,7	23,3	2,00	6.57	35
12	0.08081	2,053	6530	19,8	29,4	1,59	5,21	41
11	0,09074	2.305	8234	24,9	37,1	1,26	4,13	47
10	0,1019	2,588	10380	31.4	46,8	0,999	3,28	55
9	0,1144	2,906	13090	39,6	59,0	0,792	2,60	64
8	0,1285	3,264	16510	50,0	74,4	0.628	2,06	73
7	0,1443	3,665	20820	63,0	93,8	0,498	1,63	89
6	0,1620	4,115	26250	79,5	118	0,395	1,30	101
5	0.1819	4,620	33100	100	149	0,313	1.03	118
4	0,2043	5,189	41740	126	188	0,249	0,815	135
3	0,2294	5,827	52640	159	237	0.197	0,646	158
2	0,2576	6.543	66370	201	299	0,156	0,512	181
1	0,2893	7,348	83690	253	377	0,124	0,407	211
0	0.3249	8,252	105500	320	475	0,098	0,323	328
00	0,3648	9,266	133100	403	599	0,078	0,256	283
000	0,4096	10,40	167800	508	756	0.062	0,203	245
0000	0,4600	11,68	211600	641	953	0,049	0,161

Преобразование калибра проволоки в диаметр в дюймах

Все единицы указаны в дюймах

7/0	0,6513	0,490	0,500		0.5000
6/0	0,5800	0,460	0,464		0,4688
5/0	0,5165	0,430	0,432		0,4375
4/0	0,4600	0,3938	0,400	0,454	0,4063
3/0	0.4096	0,3625	0,372	0,425	0,3750
2/0	0,3648	0,3310	0,348	0,380	0,3438
1/0	0,3249	0,3065	0,324	0,340	0,3125
1	0,2893	0.2830	0,300	0,300	0,2813
2	0,2576	0,2625	0,276	0,284	0,2656
3	0,2294	0,2437	0,252	0,259	0,2391
4	0,2043	0,2253	0.232	0,238	0,2242
5	0,1819	0,2070	0,212	0,220	0,2092
6	0,1620	0,1920	0,192	0,203	0,1943
7	0,1443	0,1770	0,176	0.180	0,1793
8	0,1285	0,1620	0,160	0,165	0,1644
9	0,1144	0,1483	0,144	0,148	0,1495
10	0,1019	0,1350	0,128	0,134	0.1345
11	0,0907	0,1205	0,116	0,120	0,1196
12	0,0808	0,1055	0,104	0,109	0,1046
13	0,0719	0,0915	0,092	0,095	0,0897
14	0.0641	0,0800	0,080	0,083	0,0747
15	0,0571	0,0720	0,072	0,072	0,0673
16	0,0508	0,0625	0,064	0,065	0,0598
17	0,04526	0.054	0,056	0,058	0,0538
18	0,04030	0,0475	0,048	0,049	0,0478
19	0,03589	0,0410	0,040	0,042	0,0418
20	0,03196	0,0348	0.036	0,035	0,0359
21	0,02846	0,03175	0,032	0,032	0,0329
22	0,02535	0,0286	0,028	0,028	0,0299
23	0,02257	0,0258	0,024	0.025	0,0269
24	0,02010	0,0230	0,022	0,022	0,0239
25	0,01790	0,0204	0,020	0,020	0,0209
26	0,01594	0,0181	0,018	0,018	0.0179
27	0,01420	0,0173	0,0164	0,016	0,0164
28	0,01264	0,0162	0,0148	0,014	0,0149
29	0,01126	0,0150	0,0136	0,013	0,0135
30	0.0103	0,014	0,0124	0,012	0,0120
31	0,00893	0,0132	0,0116	0,010	0,0109
32	0,00795	0,0128	0,0108	0,009	0,0102
33	0,00708	0.0118	0,0100	0,008	0,0094
34	0,00630	0,0104	0,0092	0,007	0,0086
35	0,00561	0,0095	0,0084	0,005	0,0078
36	0,00500	0,0090	0.0076	0,004	0,0070
37	0,00445	0,0085	0,0068
38	0,00396	0,0080	0,0060
39	0,00353	0,0075	0,0052
40	0.00314	0,007	0,0048
41	0,00279	0,0066	0,0044
42	0,00249	0,0062	0,0040
43	0,00221	0,0060	0.0036
44	0,00198	0,0058	0,0032
45	0,00176	0,0055	0,0028
46	0,00157	0,0052	0,0024
47	0.00140	0,0050	0,0016
48	0,00124	0,0048	0,0012
49	0,00111	0,0046	0,0010
50	0,00099	0,0044
51	0.00088
52	0,00078
53	0,00070
54	0,00060
55	0.00050
56	0,00040
AWG = Американский калибр проводов (Brown & Sharpe) W & M = Washburn & Moen (калибр стальной проволоки) SWG = Имперский стандартный калибр проволоки BWG = калибр для проводов Birmingham или Stubs Стандарт США = Стандарт США (пересмотренный)

Обсуждение электрических кабелей низкого и высокого напряжения

Рисунок 2 — Поперечное сечение высоковольтного кабеля

Пространство действительно является критическим критерием при обсуждении электрических кабелей , и проводов.В кабеле низкого напряжения (LV) в пластиковой оболочке с поперечным сечением жилы до 10 мм2 на жилу или в кабелях высокого напряжения (HV) ( Рисунок 2 ) львиная доля поперечного сечения площадь занята изоляционным материалом.

Если в качестве материала проводника используется алюминий , а не медь, требуемая дополнительная площадь поперечного сечения более или менее незначительна для сравнения.

Слева: Рисунок 3 — Кабели с минеральной изоляцией; Справа: Рисунок 4 — Конструкция кабеля с огнестойким пластиковым покрытием и кабеля с минеральной изоляцией

По крайней мере, так обстоит дело с обычными кабелями с пластиковым покрытием.Кабели и провода с минеральной изоляцией ( Рисунок 3 ) не только абсолютно пожаробезопасны, но и занимают гораздо меньше места ( Рисунок 4 ), чем обычные кабели с пластиковой оболочкой.

Какое-то время эти кабели с минеральной изоляцией даже снабжались алюминиевой оболочкой, но так и не стали применяться, и медная оболочка остается нормой.

И в большинстве европейских стран медь по-прежнему используется преимущественно, если не исключительно, для электромонтажа работы в зданиях.

Так почему же большинство европейских стандартов не разрешают использование алюминиевых проводов с поперечным сечением до 16 мм ² (или в некоторых случаях) до 10 мм ²?

Есть три основных причины:

1 Хотя алюминий довольно пластичен, он не такой пластичный, как медь. Концы жестких проводов проложены в стенах, например поскольку соединения с розетками скрытого монтажа или настенными розетками имеют тенденцию к разрыву после многократного сгибания взад и вперед. Это может быть проблематично, если точка неизбежного разрушения находится внутри изоляционной оболочки и если провод продолжает использоваться.В таких случаях неисправность может оставаться необнаруженной до тех пор, пока по проводу не будет протекать значительный ток (то есть ток, близкий к его номинальному максимальному току), и хотя могут пройти годы, прежде чем возникнет такая ситуация, когда это произойдет, материал проводника расплавится на может возникнуть точка излома и продолжительное искрение.

Алюминий также имеет тенденцию к образованию этих локальных перетяжек быстрее, чем медь, и, поскольку он имеет более низкую температуру плавления и более низкий коэффициент теплопроводности, чем медь, такого рода локальное плавление будет происходить более легко в проводах и кабелях с алюминиевыми проводниками.

В худшем случае это может привести к возгоранию алюминия и возгоранию, как проволока предохранителя.

2 При контакте с воздухом поверхность алюминия быстро покрывается твердым, прочным оксидным слоем, который не проводит электричество, что затрудняет обеспечение электрического контакта. Накопление оксида в местах оконечных или соединенных алюминиевых проводов может увеличить местное электрическое сопротивление проводника. Повышенное сопротивление может вызвать повышение температуры с риском теплового повреждения изоляционных материалов и, возможно, возгорания.

Медь также подвергается окислению при воздействии воздуха, но, что, возможно, удивительно, оксидный слой не препятствует электрическому контакту, хотя оксиды меди ( CuO и Cu ₂ O ) имеют проводимость примерно на 13 порядков меньше. чем элементарная медь, и поэтому их трудно назвать электрическими проводниками.

3 Алюминий склонен к медленной ползучести материала. Под воздействием высокого давления материал со временем деформируется.Одним из результатов этого является то, что изначально плотные соединения могут постепенно ослабнуть.

Доступна технология подключения, которая может решить эту проблему, и стоит инвестировать дополнительные затраты и усилия для установки с относительно небольшим количеством точек подключения (например, воздушные линии электропередачи высокого напряжения), но не для более сложных разветвленных сетей, таких как найденные внутри зданий.

Заключение…

Из-за второй из трех проблем, перечисленных выше, соединения на концах алюминиевых проводов всегда должны выполняться в виде плотно скрученных контактов.

К сожалению, третья проблема, о которой говорилось выше, означает, что эти соединения часто непостоянны. Пружинные контакты могут быть полезны, но они, как правило, страдают от проблем, связанных с изолирующими слоями оксида алюминия. В обоих случаях результатом является медленный рост контактного сопротивления в точке соединения и, как следствие, повышенный риск возгорания.

Старые правила защиты продолжают защищать старые алюминиевые установки в Восточной Германии и в большинстве стран Восточной Европы, но единственная реальная защита, обеспечиваемая такими правилами, — это защита от угрозы усовершенствования!

К счастью, теперь доступны методы для обеспечения надлежащего электрического контакта между этими старыми установками « , защищенными » и более новыми электрическими системами.Эти разъемы сочетают в себе подпружиненные контакты со специальной контактной пастой, состоящей из смазки и острых металлических частиц.

Когда соединение выполнено, частицы проникают в существующий слой оксида алюминия , в то время как смазка защищает контактную поверхность от новой коррозии.

Рис. 6. Только в низковольтных сильноточных кабелях материал проводника составляет большую часть общей площади поперечного сечения кабеля.

Медь также является предпочтительным проводящим материалом в высоковольтных кабелях.Хотя использование алюминия приведет лишь к небольшому увеличению общего поперечного сечения проводника, изоляционные материалы и внешнее экранирование, необходимые для высоковольтных кабелей, дороги, и большая общая площадь поперечного сечения кабеля сведет на нет экономию, полученную за счет с использованием более дешевого материала жилы — в отличие от силовых кабелей низкого напряжения ( Рисунок 6 ).

Также стоит помнить, что экранирование кабеля всегда производится из меди , потому что это единственный материал, подходящий для работы.

Если в качестве материала проводника выбран алюминий, то обработка лома кабеля по окончании его (по общему признанию длительного) срока службы будет включать дополнительный этап разделения двух материалов.

Как материал, чистая медь имеет практически срок службы инифнита . Его можно обрабатывать неограниченное количество раз без потери качества.

Около 45% необходимой сегодня меди производится из лома, и продукты, для которых он используется (кабели, трансформаторы, водопроводные трубы или кровля), будут использоваться в течение длительного времени, в среднем около сорока лет.Однако сорок лет назад спрос на медь был примерно вдвое меньше сегодняшнего.

Отсюда следует, что около 90% меди, используемой в то время, все еще используется сегодня. Это в равной степени относится к алюминию и другим металлам. Металлы не потребляются, они используются.

ИСТОЧНИК: Практическое применение электрических проводников — Стефан Фассбиндер

Сечение провода на 6 кВт 220. Выбор сечения кабеля (провода) по мощности

Онлайн калькулятор рассчитывает сечение провода по току и мощности, а также по длине.Учитывает как алюминиевую проводку, так и медные силовые жилы. Производит подбор сечения (диаметра жилы) в зависимости от нагрузки. Не считается на 12 В. Для расчета заполните все поля и выберите необходимые параметры во всех выпадающих списках. Важный! Обращаем ваше внимание — расчеты этой программы для выбора кабеля не являются прямым руководством по использованию электрических проводников, здесь рассчитывается площадь сечения. Они являются лишь предварительным ориентиром для выбора раздела.Окончательный точный расчет для выбора раздела должен сделать квалифицированный специалист, который сделает правильный выбор в каждом конкретном случае. Помните, при правильных расчетах вы получите результат для минимального сечения силовых кабелей … Превышение этого результата для расчетной электропроводки, допускается.

Таблица ПУЭ для расчета сечения кабеля по мощности и току

Позволяет выбрать сечение для максимального тока и максимальной нагрузки.

для медных проводов:

для алюминиевых проводов:

Формула расчета сечения кабеля по мощности

Позволяет выбрать сечение по потребляемой мощности и напряжению.

Для однофазных электрических сетей (220 В):

I = (P × K u) / (U × cos (φ))

cos (φ) — для бытовой техники равно 1
U — фазное напряжение, диапазон от 210 В до 240 В
I — сила тока
P — суммарная мощность всех электрических устройств
К и — коэффициент одновременности, для расчетов взято значение 0,75

На 380 в трехфазных сетях:

I = P / (√3 × U × cos (φ))

Cos φ — фазовый угол
П — сумма мощностей всех электроприборов
I — сила тока, на которую подбирается площадь сечения провода
U — фазное напряжение, 220В

Расчет станка по мощности и току

В таблице ниже указаны токи машины в зависимости от способа подключения и напряжения.

Грамотный подбор кабеля для восстановления или разводки обеспечит безупречную работу системы. Устройства получат полное питание. Утеплитель не будет перегреваться с последующими разрушительными последствиями. Разумный расчет сечения провода по мощности избавит как от угрозы возгорания, так и от лишних затрат на покупку дорогостоящего провода. Давайте разберемся с алгоритмом расчета.

Упрощенно говоря, кабель можно сравнить с трубопроводом, транспортирующим газ или воду.Точно так же по его жилке движется поток, параметры которого ограничены размером этого токоведущего канала. Следствием неправильного подбора его сечения являются два распространенных ошибочных варианта:

Слишком узкий токопроводящий канал, из-за чего плотность тока значительно увеличивается. Увеличение плотности тока влечет за собой перегрев изоляции, а затем ее плавление. В результате оплавления «слабые» места для регулярных протечек будут проявляться до минимума, а гореть по максимуму.
Излишне широкая вена, что, на самом деле, совсем неплохо. Кроме того, наличие места для транспортировки электрического потока очень положительно влияет на функциональность и время работы проводки. Однако карман владельца облегчится на сумму, которая примерно вдвое превышает фактическую требуемую сумму.

Первый из ошибочных вариантов — прямая опасность; в лучшем случае повлечет за собой увеличение счетов за электроэнергию. Второй вариант не опасен, но крайне нежелателен.

«Наезженные» способы вычислений

Все существующие методы расчета основаны на законе Ома, согласно которому сила тока, умноженная на напряжение, равна мощности. Бытовое напряжение — это постоянная величина, равная в однофазной сети стандартному 220 В. Это означает, что в легендарной формуле остаются только две переменные: это ток с мощностью. Можно и нужно «плясать» в расчетах по одному из них. Через рассчитанные значения тока и ожидаемой нагрузки в таблицах ПУЭ найдем необходимый размер сечения.

Обратите внимание, что сечение кабеля рассчитано для линий электропередач, т.е. для проводов к розеткам. Линии освещения априори прокладываются кабелем с традиционным сечением 1,5 мм².

Если в оборудованном помещении нет мощного дискотечного прожектора или люстры, требующей питания 3,3 кВт и более, то увеличивать площадь сечения осветительного кабеля нет смысла. Но вопрос розетки — дело сугубо индивидуальное, т.к.такие неравные тандемы, как фен с водонагревателем или электрочайник с микроволновкой, могут подключаться к одной линии.

Тем, кто планирует загрузить в ЛЭП электрическую плиту, бойлер, стиральную машину и подобное «прожорливое» оборудование, желательно распределить всю нагрузку на несколько групп розеток.

Если нет технической возможности разделить нагрузку на группы, опытные электрики рекомендуют без усилий проложить кабель с медной жилой сечением 4-6 мм².Почему медный проводник? Потому что строгим ПУЭ запрещена прокладка кабелей с алюминиевой «начинкой» в жилых помещениях и в активно используемых бытовых помещениях. Сопротивление электротехнической меди намного меньше, она пропускает больше тока и не нагревается, как алюминий. Алюминиевые провода используются при строительстве наружных воздушных сетей, кое-где они еще остаются в старых домах.

Примечание! Площадь сечения и диаметр жилы кабеля — разные вещи. Первый указан в квадратных миллиметрах, второй — просто в миллиметрах.Главное не перепутать!

Вы можете использовать оба индикатора, чтобы найти табличные значения мощности и допустимого тока. Если в таблице указан размер площади поперечного сечения в мм², а нам известен только диаметр в мм, площадь должна быть найдена по следующей формуле:

Расчет размера секции под нагрузку

Самый простой способ выбрать кабель нужного размера — это рассчитать поперечное сечение провода на основе общей мощности всех блоков, подключенных к линии.

Алгоритм расчета следующий:

Сначала давайте определим агрегаты, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захотелось включить кофемолку, фен и стиральную машину;
то, согласно таблицам данных или приблизительной информации из приведенной ниже таблицы, мы просто суммируем мощность одновременно работающих домашних единиц в соответствии с нашими планами;
предположим, что всего у нас 9.2 кВт, но этого значения нет конкретно в таблицах PUE. Это означает, что вам придется округлить в большую сторону, то есть взять ближайшее значение с некоторой избыточной мощностью. Это будет 10,1 кВт и соответствующее значение поперечного сечения 6 мм².

Все округления «направлены» вверх. В принципе, сила тока, указанная в технических паспортах, также может быть суммирована. Расчеты и текущее округление производятся таким же образом.

Как рассчитать текущее сечение?

Табличные значения не могут учитывать индивидуальные характеристики устройства и работу сети.Специфика таблиц средняя. Параметры предельно допустимых токов для конкретного кабеля в них не приводятся, но они различаются у изделий с разными марками … Тип прокладки очень поверхностно затронут в таблицах. Для придирчивых мастеров, которые отвергают простой способ поиска по таблицам, лучше использовать метод расчета сечения провода по току. Точнее, по плотности.

Допустимая и рабочая плотность тока

Начнем с освоения азов: вспомним на практике выведенный интервал 6 — 10.Это значения, полученные электриками долгие годы «экспериментально». В указанных пределах сила тока, протекающего через 1 мм² медной жилы, варьируется. Те. кабель с медной жилой сечением 1 мм² без перегрева и оплавления изоляции позволяет току от 6 до 10 А спокойно дойти до ожидающего его потребителя. Разберемся, откуда он взялся и что означает обозначенная интервальная вилка.

Согласно ПУЭ по электротехнике 40% отводится кабелю на неопасный для его оболочки перегрев, а это значит:

6 А на 1 мм² токоведущей жилы — это нормальная рабочая плотность тока.В этих условиях кондуктор может работать неограниченное время без каких-либо ограничений по времени;
10 А, распределенная по медному проводнику сечением 1 мм², может протекать через проводник в течение короткого времени. Например, при включении устройства.

Поток энергии 12 А в медном миллиметровом канале изначально будет «ограничен». Плотность тока будет увеличиваться из-за скопления и сжатия электронов. Далее температура медной составляющей повысится, что неизменно скажется на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевым токоведущим проводом плотность тока указывает интервал 4–6 ампер на 1 мм² проводника.

Мы выяснили, что предельное значение плотности тока для проводника из электротехнической меди составляет 10 А на площадь поперечного сечения 1 мм², а нормальное — 6 А. Следовательно:

кабель с проводящим сечением 2,5 мм² сможет передавать ток 25 А всего за несколько десятых секунды при включении оборудования;
он сможет бесконечно долго передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки … Если кабель проложен в стене, в металлической гильзе или, указанное значение плотности тока необходимо умножить на поправочный коэффициент 0,8. Запомните еще одну тонкость в организации разводки открытого типа. Из соображений механической прочности кабели сечением менее 4 мм² в открытых цепях не использовать.

Исследование расчетной схемы

Опять сверхсложных расчетов не будет, расчет провода на предстоящую нагрузку предельно прост.

Сначала находим максимально допустимую нагрузку. Для этого суммируем мощности устройств, которые мы намерены одновременно подключить к линии. Добавим, например, стиральную машину мощностью 2000 Вт, фен для волос 1000 Вт и, по желанию, любой обогреватель на 1500 Вт. Получилось 4500 Вт или 4,5 кВт.
Затем поделим наш результат на стандартное значение напряжения бытовой сети 220 В. Мы получили 20,45 … А, округлив до ближайшего целого числа, как и ожидалось, в большую сторону.
Далее, при необходимости, вводим поправочный коэффициент.Значение с коэффициентом будет 16,8, округленное 17 А, без коэффициента 21 А.
Мы помним, что рассчитывали рабочие параметры мощности, но нам еще нужно учесть предельно допустимое значение … Для этого рассчитанную нами силу тока умножаем на 1,4, потому что поправка на тепловой эффект составляет 40%. Получено: 23,8 А и 29,4 А соответственно.
Следовательно, в нашем примере для безопасной работы для открытой проводки требуется кабель с поперечным сечением более 3 мм², а для скрытой версии 2.5 мм².

Не будем забывать, что из-за различных обстоятельств мы иногда включаем больше устройств одновременно, чем мы ожидали. Что есть еще лампочки и другие приборы, потребляющие мало энергии. Запасемся какой-нибудь резервной секцией на случай увеличения парка бытовой техники и с расчетами отправимся на важную покупку.

Видеоурок для точных расчетов

Какой кабель купить?

Следуя строгим рекомендациям ПУЭ, для обустройства личного имущества закупим кабельную продукцию с «буквенными группами» NYM и VVG в маркировке.Они не вызывают нареканий и нытья у электриков и пожарных. Версия NYM — аналог отечественной продукции ВВГ.

Лучше всего, если бытовой кабель будет сопровождаться индексом NG, это означает, что проводка будет огнестойкой. Если вы собираетесь проложить линию за перегородкой, между бревнами или над подвесным потолком, покупайте изделия с низким дымовыделением. У них будет индекс LS.

Таким простым способом рассчитывается сечение токопроводящей жилы кабеля.Информация о принципах расчета поможет вам рационально выбрать этот важный элемент электрической сети. Необходимый и достаточный размер токоведущей жилы обеспечит питание бытовой техники и не вызовет возгорания в проводке.

Содержимое:

Большое значение в электротехнике имеет такая величина, как сечение провода и нагрузка. Без этого параметра невозможно провести какие-либо расчеты, особенно связанные с прокладкой кабельных линий… Ускорить необходимые расчеты помогает таблица зависимости мощности от сечения провода, используемая при проектировании электрооборудования. Правильные расчеты обеспечивают нормальную работу устройств и установок, способствуют надежной и длительной эксплуатации проводов и кабелей.

Правила расчета площади сечения

На практике расчет сечения любого провода не представляет затруднений. Достаточно просто штангенциркулем, а затем использовать полученное значение в формуле: S = π (D / 2) 2, в которой S — площадь поперечного сечения, число π равно 3.14, а D — измеренный диаметр сердечника.

В настоящее время в основном используются медные провода. По сравнению с алюминиевыми они более удобны в установке, долговечны, имеют гораздо меньшую толщину, при той же силе тока. Однако по мере увеличения площади поперечного сечения стоимость медных проводов начинает расти, и все преимущества постепенно теряются. Поэтому при силе тока более 50 ампер практикуется использование кабелей с алюминиевыми жилами. Для измерения сечения проводов используются квадратные миллиметры.Наиболее часто используемые на практике показатели — это область 0,75; 1,5; 2,5; 4,0 мм2.

Таблица сечения кабеля по диаметру жилы

Основным принципом расчета является достаточность площади сечения, для нормального протекания по нему электрического тока … То есть допустимый ток не должен нагревать проводник до температуры выше 60 градусов. Падение напряжения не должно превышать допустимого значения. Этот принцип особенно актуален для линий передачи на большие расстояния и большой силы тока.Обеспечение механической прочности и надежности провода осуществляется за счет оптимальной толщины провода и защитной изоляции.

Сечение провода по току и мощности

Прежде чем рассматривать соотношение поперечного сечения и мощности, следует остановиться на показателе, известном как максимальная рабочая температура. Этот параметр необходимо учитывать при выборе толщины кабеля. Если этот показатель превысит допустимое значение, то из-за сильного нагрева металл жилы и изоляции оплавится и разрушится.Таким образом, рабочий ток для конкретного провода ограничен его максимальной рабочей температурой. Важным фактором является время, в течение которого кабель сможет работать в таких условиях.

Основное влияние на стабильную и долговечную работу провода оказывает потребляемая мощность и. Для скорости и удобства расчетов разработаны специальные таблицы, позволяющие выбрать необходимый участок в соответствии с предполагаемыми условиями эксплуатации. Например, при мощности 5 кВт и токе 27.3 А площадь сечения проводника составит 4,0 мм2. Таким же образом подбирается сечение кабелей и проводов при наличии других показателей.

Необходимо учитывать ударную среду … При температуре воздуха на 20 градусов выше нормативной рекомендуется выбирать большее сечение, следующее по порядку. То же самое относится к наличию нескольких кабелей, содержащихся в одном жгуте, или к значению рабочего тока, приближающемуся к максимальному.В конечном итоге таблица зависимости мощности от сечения провода позволит выбрать подходящие параметры в случае возможного увеличения нагрузки в будущем, а также при наличии больших пусковых токов и значительных перепады температуры.

Формулы для расчета сечения кабеля

Прежде всего, при решении примера для определения сечения проводов с расчетной нагрузкой и длины проводки \ кабеля, шнура \, — необходимо знать их стандартные сечения.Особенно при рисовании линий или розеток и освещения.

Расчет сечения провода-нагрузки

Стандартные секции:

0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0;

25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400.

Как определить и применить на практике?

Допустим, нам нужно определить сечение алюминиевых проводов трехфазной линии тока при напряжении 380 \ 220В.Линия питает групповую осветительную панель, панель напрямую питает свои линии в различные комнаты, \ офисы, подвал \. Расчетная нагрузка составит 20 кВт. Длина линии к групповому щиту освещения составляет, например, 120 метров.

Во-первых, нам нужно определить момент нагрузки. Момент нагрузки рассчитывается как произведение длины и самой нагрузки. М = 2400.

Сечение проводов определяется по формуле: g = M \ C E; где C — коэффициент материала проводника, зависящий от напряжения; E — процент потери напряжения.Чтобы вы не тратили время на поиски таблицы, значения этих чисел для каждого примера нужно просто записать, скажем так, в свой рабочий журнал. Для этого примера берем значения: C = 46; Е = 1,5. Отсюда: g = M \ C E = 2400 \ 46 * 1,5 = 34,7. Учитываем стандартное сечение проводов, устанавливаем близкое по величине сечение провода — 35 \ миллиметры в квадрате \.

В показанном примере линия была трехфазной с нулем.

Сечение медных проводов и кабелей — действующий:

Для определения сечения медных проводов с трехфазной линией тока без нулевого напряжения 220В., Приняты значения С и Е другие: С = 25,6; E = 2.

Например, необходимо рассчитать грузовой момент линии с тремя разными длинами и с тремя расчетными нагрузками. Первый участок линии длиной 15 метров соответствует нагрузке 4 кВт, второй участок линии длиной 20 метров соответствует нагрузке 5 кВт., Третий участок линии 10 метров, линия будет загружена 2 кВт.

М = 15 \ 4 + 5 + 2 \ + 20 \ 5 + 2 \ + 10 * 2 = 165 + 140 + 20 = 325.

Отсюда определяем сечение проводов:

г = М \ С * Е = 325 \ 25,6 * 2 = 325 \ 51,2 = 6,3.

Принимаем ближайшее стандартное сечение проводов в 10 \ миллиметрах в квадрате \.

Для определения сечения алюминиевых проводов в линии при однофазном токе и напряжении 220В., Математические расчеты проводятся аналогично, в расчетах принимаются следующие значения: E = 2,5; С = 7,7.

Распределительная система сети разная, соответственно для медных и алюминиевых проводов, собственное значение коэффициента будет приниматься ОТ.

Для медных проводов с сетевым напряжением 380 \ 220В., Трехфазная линия с нулем, С = 77.

При напряжении 380 \ 220В., Двухфазный с нулем, С = 34.

При напряжении 220В., Линия однофазная, С = 12,8.

При напряжении 220 \ 127В., Трехфазный с нулем, С = 25,6.

При напряжении 220В., Трехфазный, С = 25,6.

При напряжении 220 \ 127В., Двухфазный с нулем, С = 11,4.

Секция алюминиевых проводов

Для алюминиевых проводов:

380 \ 220В., Трехфазный с нулем, С = 46.

380 \ 220В., Двухфазный с нулем, С = 20.

220В., Однофазный, С = 7.7.

220 \ 127В., Трехфазный с нулем, С = 15,5.

220 \ 127В., Двухфазный с нулем, С = 6.9.

Процентное значение E в расчетах можно взять среднее: от 1,5 до 2,5.

Расхождения в решениях не будут существенными, так как принято стандартное сечение провода близкое по значению.

Сечение кабеля и мощность при нагрузке в таблице (отдельно)

См. Также дополнительную таблицу по сечению кабеля в зависимости от мощности, сила тока:

или для удобства другая формула))

Таблица сечений кабеля или провода и ток нагрузки:

Материал изготовления и сечение проводов (правильнее было бы сечение проводов ) — это, пожалуй, основные критерии, которым следует руководствоваться при выборе проводов и силовых кабелей.

Напомним, что площадь сечения (S) кабеля рассчитывается по формуле S = (Pi * D2) / 4, где Pi — пи, равное 3,14, а D — диаметр.

Почему так важен правильный выбор сечения провода ? В первую очередь потому, что используемые провода и кабели являются основными элементами электропроводки вашего дома или квартиры. И он должен соответствовать всем нормам и требованиям по надежности и электробезопасности.

Основным нормативным документом, регулирующим сечения электрических проводов и кабелей, являются Правила устройства электроустановок (ПУЭ).Основные показатели, определяющие сечение провода:

Так, неправильно подобранные в сечении провода, не соответствующие потребляемой нагрузке, могут нагреваться или даже выгорать, просто не выдерживая токовой нагрузки, что не может не сказаться на электротехнической и пожарной безопасности вашего дома. Очень распространен случай, когда в целях экономии или по какой-то другой причине используется провод меньшего сечения, чем необходимо.

При выборе сечения проволоки тоже не стоит руководствоваться поговоркой «кашу маслом не испортишь».Применение проводов большего сечения, чем ему действительно нужно, приведет только к большим материальным затратам (ведь по понятным причинам их стоимость будет выше) и создаст дополнительные трудности при монтаже.

Расчет площади сечения медных жил проводов и кабелей

Итак, говоря о разводке дома или квартиры, оптимальным будет использование: для «розетки» — силовые группы медного кабеля или провода сечением 2.5 мм2, а для осветительных групп — сечением 1,5 мм2. Например, если в доме есть приборы большой мощности. электронные плиты, духовки, электрические варочные панели, тогда для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предлагаемый вариант выбора сечений для проводов и кабелей, пожалуй, самый распространенный и популярный при прокладке электропроводки в квартирах и домах. Что, в общем-то, понятно: медные провода сечением 1,5 мм2 способны «держать» нагрузку 4.1 кВт (ток — 19 А), 2,5 мм2 — 5,9 кВт (27 А), 4 и 6 мм2 — свыше 8 и 10 кВт. Этого достаточно для питания розеток, осветительных приборов или электроплит. Более того, такой выбор сечения проводов даст некоторый «запас» на случай увеличения мощности нагрузки, например, при добавлении новых «электрических точек».

Расчет площади сечения алюминиевых жил проводов и кабелей

При использовании алюминиевых проводов следует учитывать, что значения длительно допустимых токовых нагрузок на них намного меньше, чем при использовании медных проводов и кабелей того же сечения.Так, для жил из алюминиевых проводов сечением 2 мм2 максимальная нагрузка составляет чуть более 4 кВт (для тока 22 А), для жил сечением 4 мм2 — не более 6 кВт.

Не последним фактором при расчете сечения проводов и кабелей является рабочее напряжение. Так, при одинаковой потребляемой мощности электроприборов токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В, будет выше, чем у устройств, работающих от 380 В.

Вообще, для более точного расчета требуемых сечений кабелей и проводов необходимо ориентироваться не только на мощность нагрузки и материал изготовления жил; Также следует учитывать способ их укладки, длину, тип изоляции, количество жил в кабеле и т. д. Все эти факторы полностью определены в основном нормативном документе — Правила устройства электроустановок .

Таблицы выбора диаметра проволоки

	Медные провода
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Сечение жилы, мм2	Алюминиевые провода
	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

При расчете использованы данные из таблиц PUE

Дальность передачи энергии — Дельта

Системам видеонаблюдения часто требуются длинные кабели питания для питания подключенных электронных устройств, например.грамм. камеры; Таким образом, необходимо учитывать «падение напряжения» на кабеле питания — ключевой параметр. Во многих случаях монтажники не осведомлены о влиянии тока, протекающего через кабели питания, в то время как источник питания является ключевой проблемой при проектировании систем видеонаблюдения. системы.

Производители часто указывают конкретное напряжение питания, например 12 В постоянного тока для своих устройств, без допустимого диапазона (минимального и максимального напряжения). Практические испытания показывают, что для камеры на 12 В напряжение может упасть до 11 В.Ниже этого значения могут быть помехи и потеря видеосигнала. Падение напряжения на кабеле между источником питания и камерой не должно превышать 1 В. Многие клиенты используют различные калькуляторы источников питания без каких-либо теоретических и практических знаний, поэтому мы обсудим их в этой статье.

Электрическое сопротивление любого кабеля больше 0. Когда ток течет по кабелю с определенным сопротивлением, могут наблюдаться два эффекта.

1. Напряжение падает по закону Ома.

2. Электрическая энергия преобразуется в тепловую в соответствии с законом Ома.

или

Все кабели резистивные. Схема двухжильного кабеля (с учетом только сопротивления) показана ниже.

Падение напряжения должно быть допустимым в обеих жилах; таким образом, полное сопротивление (R) двухжильного кабеля составляет R = R1 + R2.

Принципиальная схема падения напряжения в двухжильном кабеле:

где:
U _в — напряжение питания, например от источника питания
I — ток в цепи,
R1 — сопротивление на первой жиле,
R2 — сопротивление на второй жиле,
U _R1 — падение напряжения на первой жиле,
U _R2 — напряжение падение через вторую жилу,
L — длина кабеля,
R _L — нагрузка, т.е.грамм. камера,
У _РЛ — напряжение на нагрузке.

После подачи напряжения от источника питания (U _в) на кабель и подключения нагрузки (R _L) ток (I) протекает через цепь, что приводит к падению напряжения (U _R1 + U _R2) через кабель. Взаимосвязь следующая: выходное напряжение на нагрузке уменьшается из-за падения напряжения на кабеле.

Падение напряжения (Ud) рассчитывается по следующей формуле для постоянного и переменного (однофазного) напряжения:

где:
Ud — падение напряжения в (В),
2 — константа для падения напряжения на двух жилах,
L — длина жилы в (м),
R — сопротивление одиночной жилы в (Ом) / км),
I — потребляемый ток нагрузки в (А).

Падение напряжения зависит не от входного напряжения, а от входного тока , длины сердечника и сопротивления .

Подавляющее большинство камер видеонаблюдения имеют вход переменного тока. Ночью ток на входе увеличивается с ИК-подсветкой; например, потребляемая мощность днем составляет 150 мА, а ночью — 600 мА. На камеру не должно подаваться более высокое напряжение, чтобы компенсировать потери на кабеле питания, поскольку падение напряжения меняется.Для длинного кабеля питания с включенным ИК-осветителем напряжения питания будет достаточно, однако при выключенном ИК-осветителе потребляемый ток будет уменьшаться, увеличивая напряжение на нагрузке, что может привести к повреждению камеры.

Для расчета падения напряжения необходимо знать сопротивление одиночной жилы в Ом / км. Методы расчета обсуждаются в следующем разделе. В таблице приведены данные для выбранных площадей поперечного сечения керна.

Площадь поперечного сечения сердечника [мм ²]	Сопротивление [Ом / км] (одна жила)
0,5	35,6
0,75	23,73
1	17,8
1,5	11,87
0,19625 (UTP K5 Ø0,5 мм)	90, 7
0,246176 (UTP K6 Ø0,56 мм)	72,31

Пример

Источник питания 12 В постоянного тока, двухжильный кабель, площадь поперечного сечения 0.5 мм ², длина 50 м, вход питания камеры (нагрузки) 0,5 А (500 мА). Используя эти значения в формуле:

Расчеты показывают, что падение напряжения на двухжильном кабеле составляет 1,78 В (2 x 0,89 В) — полное падение напряжения на обеих жилах. Напряжение на нагрузке будет уменьшено до:
12 В — 1,78 В = 10,22 В , как показано на следующей диаграмме.

Процент потери напряжения на кабеле питания можно легко рассчитать по следующей формуле:

где:
Ud% — процент потерь напряжения на кабеле (%),
Ud — падение напряжения,
Uin — входное напряжение.

После подстановки формулы можно рассчитать процент потери напряжения на нагрузке, то есть потери напряжения на линии питания.

Падение напряжения, особенно при низком напряжении питания, является серьезной проблемой. При увеличении напряжения питания падение напряжения на кабеле будет таким же, но процентное падение напряжения на нагрузке будет меньше.

Пример

Как в предыдущем примере: двухжильный кабель, площадь поперечного сечения 0.5 мм ², длина 50 м, токовый вход камеры (нагрузки) 0,5 А (500 мА), источник питания 24 В постоянного тока.

Потеря напряжения на линии электропитания:

Падение напряжения на кабеле 1,78 В , снижение напряжения на нагрузке с 24 В до 22,22 В, т.е. на 7,4%, что не повлияет на работу нагрузки.

Пример

Как и в предыдущих примерах: двухжильный кабель, площадь поперечного сечения 0.5 мм ², длина 50 м, токовый вход камеры (нагрузки) 0,5 А (500 мА), питание 230 В постоянного тока.

Потеря напряжения на линии электропитания:

Падение напряжения на кабеле 1,78 В снижает напряжение на нагрузке с 230 В до 228,2 В, т.е. на 0,77%, что не повлияет на работу нагрузки.

Разберем три варианта питания для разных напряжений.Падение напряжения одинаково во всех случаях и не зависит от напряжения питания. В системах с напряжением 230 В падение напряжения на нагрузке на несколько вольт незначительно, однако в системе с напряжением 12 В падение напряжения может стать серьезной проблемой, приводящей к некорректной работе подключенных устройств.

Для расчетов необходимо известное сопротивление кабеля в Ом / км. Сопротивление одиночной жилы рассчитывается в соответствии со вторым законом Ома. Он утверждает, что сопротивление однородного проводника постоянного поперечного сечения прямо пропорционально его длине и обратно пропорционально площади его поперечного сечения.

Выражается формулой для расчета сопротивления кабеля длиной L и площадью поперечного сечения S:

где:
R — сопротивление проводника в (Ом),
p — удельное сопротивление (удельное сопротивление) проводника (Ом мм ² / м), характерное для используемого материала ( 0,0178 для медь),
L — длина проводника в (м),
S — площадь поперечного сечения в (мм ²).

Для меди удельное сопротивление составляет 0,0178 (Ом мм ² / м), что означает, что 1 м кабеля с площадью поперечного сечения 1 мм ² имеет сопротивление 0,0178 Ом (для чистой меди). Это приблизительное значение, зависящее от чистоты и используемых методов обработки. Например, дешевые кабели китайского производства могут быть изготовлены из меди и алюминиевых сплавов или могут быть легированы другими металлами, увеличивая удельное сопротивление, сопротивление и падение напряжения.Для алюминия удельное сопротивление составляет 0,0278 (Ом · мм ² / м).

Пример

Рассчитаем сопротивление медного проводника длиной 1000 м и площадью поперечного сечения 0,75 мм ².

Одиночный провод длиной 1000 м имеет сопротивление 23,73 Ом.

На основе приведенной выше формулы и закона Ома мы можем легко рассчитать максимальный ток для определенной длины проводника с определенной площадью поперечного сечения (в мм ²).Добавляем 2 в формулу, так как мы рассчитаем реальную длину 2 проводов.

Пример

Для кабеля длиной 30 м с площадью поперечного сечения 2 x 0,75 мм ²:

Сначала определим сопротивление проводника.

Для системы на 12 В падение напряжения составляет 1 В, что означает, что напряжение на нагрузке равно 11 В.Максимальный ток можно рассчитать по закону Ома.

Пример

Кабель витой пары имеет 4 пары проводников. Мы рассчитаем падение напряжения на одной паре проводов при входном токе нагрузки 500 мА (0,5 А) для кабеля витой пары UTP K5 длиной 40 м с площадью поперечного сечения 0,19625 мм ², подключенного к кабелю 12 Система V.

Рассчитаем сопротивление жилы (кабель витой пары UTP K5 имеет площадь поперечного сечения 0.19625 мм ²):

Используя закон Ома, мы рассчитаем общее падение напряжения на двух сердечниках при входном токе 500 мА (0,5 А).

Т.е. падение напряжения на линии питания 3,62 В, а напряжение на нагрузке 8,38 В (12 В — 3,62 В = 8,38 В).

Максимальный ток для падения напряжения 1 В для системы 12 В также можно рассчитать с помощью уравнения закона Ома, где напряжение на нагрузке снижается до 11 В.

Расчеты проводились для одной пары витой пары. 2, 3 или 4 пары кабеля витой пары часто используются для уменьшения падения напряжения. Пары соединены параллельно, чтобы увеличить площадь поперечного сечения и уменьшить сопротивление линии, что приводит к снижению потерь напряжения.

Расчеты по тем же параметрам: витая пара UTP K5, потребляемая мощность 500 мА (0.5 А), длина 30 м длина, питание 12 В:

1 пара — напряжение на нагрузке = 8,38 В,

2 пары — напряжение на нагрузке = 10,16 В,

3 пары — напряжение на нагрузке = 10,8 В,

4 пары — напряжение на нагрузке = 11,1 В.

В таблице указан максимальный ток, который может быть передан кабелем определенной длины и площади сечения, где падение напряжения на нагрузке не превышает 1 В. Расчеты производились для двух жил.

Длина кабеля (мм)	Максимальный ток — медный кабель 2 x 0,5 мм ² [A]	Максимальный ток — медный кабель 2 x 0,75 мм ² [A]	Максимум ток — медный кабель 2 x 1 мм ² [A]	Максимальный ток — медный кабель 2 x 1,5 мм ² [A]	Максимальный ток — медный кабель 2 x 2,5 мм ² [ A]
10	1,40	2,10	2,80	4,21	7,02
20	0,70	1,05	1 , 40	2,10	3,51
30	0,46	0,70	0,93	1,40	2,34
40	0 , 35	0,52	0,70	1,05	1,75
50	0,28	0,42	0,56	0,84	1,40
60	0,23	0,35	0,46	0,70	1,17
70	0,20	0,30	0,40	0,60	1,00
80	0,17	0,26	0,35	0,52	0,87
90	0,15	0,23	0,31	0,46	0,78
100	0,14	0,21	0,28	0,42	0,70
110	0,12	0,19	0,25	0,38	0,63
120	0,11	0,17	0,23	0,35	0,58
130	0,10	0,16	0,21	0,32	0,54
140	0,10	0,15	0,20	0,30	0,50
150	0,09	0,14	0,18	0,28	0,46

В следующей таблице показан максимальный ток, передаваемый по кабелю витой пары определенной длины, где падение напряжения на нагрузке не превышает 1 В.Расчеты проводились для мощности, передаваемой через 1, 2, 3 и 4 пары кабеля витой пары (кат. 5 и 6).

Длина кабеля (мм)	Максимальный ток — кабель витой пары UTP K5 1 пара 2 x 0,19625 мм ² [A]	Максимальный ток — кабель витой пары UTP K5 2 пары 4 x 0 , 19625 мм ² [A]	Максимальный ток — кабель витой пары UTP K5 3 пары 6 x 0,19625 мм ² [A]	Максимальный ток — кабель витой пары UTP K5 4 пары 8 x 0 , 19625 мм ² [A]	Максимальный ток — кабель витой пары UTP K6 1 пара 2 x 0,246176 мм ² [A]	Максимальный ток — кабель витой пары UTP K6 2 пары 4 x 0 , 246176 мм ² [A]	Максимальный ток — кабель витой пары UTP K6 3 пары 6 x 0,246176 мм ² [A]	Максимальный ток — кабель витой пары UTP K6 4 пары 8 x 0 , 246176 мм ² [A]
10	0,55	1,10	1,65	2,20	0,69	1,38	2,07	2,76
20	0,27	0,55	0,82	1,10	0,34	0,69	1,03	1,38
30	0,18	0,36	0,55	0,73	0,23	0,46	0,69	0,92
40	0,13	0,27	0,41	0,55	0,17	0,34	0,51	0,69
50	0,11	0,22	0,33	0,44	0,13	0,27	0,41	0,55
60	0,09	0,18	0,27	0,36	0,11	0,23	0,34	0,4 6
70	0,07	0,15	0,23	0,31	0,09	0,19	0,29	0,39
80	0,06	0,13	0,20	0,27	0,08	0,17	0,25	0,34
90	0, 06	0,12	0,18	0,24	0,07	0,15	0,23	0,30
100	0,05	0, 11	0,16	0,22	0,06	0,13	0,20	0,27

Необходимо знать площадь поперечного сечения проводника в квадратных миллиметрах. Этот параметр не совпадает с диаметром.

Для более толстых кабелей, например силовые кабели производители и дистрибьюторы указывают площадь поперечного сечения в квадратных миллиметрах (² мм). Для более тонких кабелей, например телекоммуникации, IT, диаметр кабеля указывается в миллиметрах (мм) и должен быть преобразован в площадь поперечного сечения.

На схеме показана разница между диаметром и площадью поперечного сечения кабеля:

где:
S — площадь поперечного сечения кабеля в квадратных миллиметрах (² мм),
D — диаметр кабеля в миллиметрах (мм),
r — радиус кабеля (половина его диаметра) в миллиметрах (мм),
L — длина кабеля.

Площадь поперечного сечения:

или

π — математическая константа = 3,14

Пример

Кат. 5e UTP. Диаметр, указанный производителем, составляет 0,5 мм. Площадь поперечного сечения рассчитываем в мм ².

или

Кабель диаметром 0.5 мм имеет площадь поперечного сечения 0,19625 мм ².

Основные факторы, влияющие на падение напряжения:

ток — по закону Ома: чем больше ток, тем больше падение напряжения;

диаметр кабеля или площадь поперечного сечения — чем тоньше кабель, тем больше падение напряжения;

длина кабеля — по логическим рассуждениям: чем длиннее кабель, тем выше сопротивление и падение напряжения;

материал кабеля .Большинство кабелей изготовлено из меди, которая обладает хорошими проводящими свойствами. На рынке также доступны дешевые кабели китайского производства, которые выглядят как медь, но сделаны из сплава, содержащего алюминий и магний, а также стальные кабели с тонким медным покрытием. Эти кабели показывают гораздо более высокое сопротивление и повышенное падение напряжения.

Страница не найдена | Prysmian Group

НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ВЫПОЛНЕНИЕ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ ИЛИ ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ДОЛЖНЫМ ОБРАЗОМ РАЗРЕШЕНО CONSOB В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ НОРМАМИ. УКАЗАННЫЕ ЗДЕСЬ ЦЕННЫЕ БУМАГИ НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах от 1933 года с внесенными в него поправками («Закон о ценных бумагах » ) ИЛИ В СООТВЕТСТВИИ С ДРУГИМИ ДЕЙСТВУЮЩИМИ ПОЛОЖЕНИЯМИ СТРАН И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА РЕГИСТРАЦИЯ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЙ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНАХ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛО ДИРЕКТИВУ ПРОЕКТА (КАЖДЫЙ, «СООТВЕТСТВУЮЩИЙ СТАНДАРТ ЧЛЕНА НА ОСНОВЕ ПРОЕКТА ») БУДЕТ ИСПОЛЬЗОВАТЬСЯ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОМ PROSPECTUS («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ PROSPECTUS ОТ ТРЕБОВАНИЯ К ПРЕДПРИЯТИЮ НА ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ.

СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НЕТ ОБЯЗАТЕЛЬСТВ ИЛИ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОСПЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА PROSPECTUS» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В той степени, в какой это ПРИНЯТО СООТВЕТСТВУЮЩИМ ГОСУДАРСТВОМ-ЧЛЕНОМ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ). .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа любым лицам, проживающим или проживающим в США, Австралии, Канаде, Японии или других странах.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « » PAESI).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SECURITIES ACT », O AI SECURITIES ACT , O AI CORI NENISPONDESPOLLE PAINT NORISPOLLE PAYNO, E-CORI. ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

QUALSIASI DI Strumenti Оферта FINANZIARI В QUALSIASI Stato MEMBRO DELLO SPAZIO ECONOMICO EUROPEO ( « СМ ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNO ООН « Stato MEMBRO RILEVANTE ») SARA EFFETTUATA SULLA БАЗА DI UN PROSPETTO APPROVATO DALL’AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘“ OFFERTA PUBBLICA CONSENTITA ”) E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DIRETTIVA PUBBL.

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

L’Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

У меня есть документы, содержащие информацию, представленную в разделе, посвященном окончательной информативной и не имеющей прямого доступа к получению доступа ко всем лицам, которые находятся в негражданском государстве, в Австралии, Канаде или в Джаппоне или Уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидентом или trovarmi negli Stati Uniti, в Австралии, Канаде или Джаппоне о уно дельи Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

Электромагнетизм

— Почему толщина провода влияет на сопротивление?

Я подойду к вашему вопросу несколько иначе, чтобы попытаться дать вам более интуитивное понимание того, почему сопротивление падает.

Давайте сначала рассмотрим эквивалентное сопротивление простой цепи:

_{(источник: electronics.dit.ie)}

Когда резисторы включены параллельно (нижняя цепь на рисунке), общее сопротивление составляет: \ $ \ frac {1} {R_ {Total}} = \ frac {1} {R_1} + \ frac {1} {R_2} + \ frac {1} {R_3}… \ frac {1} {R_n} \

долл. США

Вы можете увидеть это уравнение в учебнике, но вам может быть интересно: «Но вы добавили больше резисторов! Как это могло снизить сопротивление?».

Чтобы понять почему, давайте посмотрим на электрическую проводимость. Электропроводность — это величина, обратная сопротивлению. То есть, чем меньше сопротивление у материала, тем он более проводящим. Проводимость определяется как \ $ G = \ frac {1} {R} \ $, где \ $ G \ $ — проводимость, а \ $ R \ $ — сопротивление.

Теперь это интересно, посмотрите, что происходит, когда мы используем проводимость в уравнении сопротивления параллельной цепи.

\ $ Проводимость = G_ {Total} = G_1 + G_2 + G_3 .. G_n = \ frac {1} {R_ {Total}} = \ frac {1} {R_1} + \ frac {1} {R_2} + \ гидроразрыв {1} {R_3} … \ frac {1} {R_n} \

долл. США

Здесь мы видим, что проводимость увеличивается при добавлении дополнительных резисторов параллельно, а сопротивление уменьшается! Каждый резистор способен проводить определенное количество тока. Когда вы добавляете резистор параллельно, вы добавляете дополнительный путь, по которому может течь ток, и каждый резистор вносит определенную величину проводимости.

Когда у вас более толстый провод, он действует как эта параллельная цепь. Представьте, что у вас есть одна жила проволоки. У него есть определенная проводимость и определенное сопротивление. Теперь представьте, что у вас есть проволока, состоящая из 20 отдельных жил, каждая из которых имеет такую же толщину, как и ваша предыдущая отдельная жилка.

Если каждая жилка имеет определенную проводимость, наличие провода с 20-ю жилами означает, что ваша проводимость теперь в 20 раз больше, чем провод с одной жилой.Я использую пряди, потому что это помогает понять, насколько толстая проволока — это то же самое, что и несколько меньших проводов. Поскольку проводимость увеличивается, это означает, что сопротивление уменьшается (поскольку оно обратно пропорционально проводимости).

Энергетика: Размер и расчет сборных шин

Шина

Шина

А шина (также называемая шина, шина или шина), представляет собой полосу или шину меди, латунь или алюминий, которые проводят электричество внутри распределительного щита, распределения плата, подстанция, аккумуляторная батарея или другое электрическое оборудование.Его основная цель должен проводить электричество, а не функционировать как структурный элемент.

Шины обычно либо плоские полосы, либо полые трубки, поскольку эти формы позволяют рассеивать больше тепла эффективно из-за их большого отношения площади поверхности к площади поперечного сечения. А полая секция имеет более высокую жесткость, чем сплошной стержень аналогичного допустимая нагрузка по току, что позволяет увеличить расстояние между опорами сборных шин во дворах под открытым небом.

Сборная шина может быть опираться на изоляторы, иначе изоляция может полностью окружить его.Сборные шины защищены от случайного контакта либо металлическим заземленным корпусом, либо возвышение вне пределов досягаемости. Шины нейтрали питания также могут быть изолированы. Шины заземления (безопасное заземление) обычно не оголены и прикручиваются непосредственно к любое металлическое шасси своего корпуса. Шины могут быть заключены в металлический корпус в виде шинопровода или шинопровода, шины с изолированной фазой или изолированно-фазная шина.

Сборные шины могут быть соединены друг с другом и с электрооборудованием с помощью болтов, зажимов или сварных соединений. соединения.Часто стыки между секциями сильноточной шины имеют соответствие поверхности, покрытые серебром для уменьшения контактного сопротивления. На сверхвысоком напряжения (более 300 кВ) в уличных автобусах, корона вокруг соединений становится источником радиопомех и потерь мощности, поэтому подключение используется арматура, рассчитанная на эти напряжения.

Шины обычно внутри распределительного устройства, щитов управления или шинопровода. Распределительные щиты раздельные электроснабжение отдельными цепями в одном месте.Автобусы или автобусы воздуховоды, представляют собой длинные шины с защитной крышкой. Вместо того, чтобы разветвлять основной поставка в одном месте, они позволяют новым цепям ответвляться в любом месте маршрут автобуса.

Преимущества

Ниже приведены некоторые преимущества шины. магистральная система по сравнению с обычной кабельной системой: —

1. Время установки на месте сокращается по сравнению с проводными системами, что приводит к экономии затрат.

2. Это обеспечивает повышенную гибкость в дизайн и универсальность с учетом будущих модификаций.

3. Большая безопасность и душевное спокойствие для спецификаторы, подрядчики и конечные пользователи.

4. Благодаря простоте сборной шины легко оценить затраты от этапа проектирования / оценки до установка на месте. Это потому что технические характеристики и цена каждого компонента всегда известны.

5. Недальновидно сравнивать стоимость шины по сравнению с длиной кабеля — а не реальная стоимость кабеля установка, включающая несколько трасс кабеля, лоток и крепления, не говоря уже о затяжное время и усилия на протягивание кабеля.

6. Распределительная шина распределяет мощность по ее длине через точки отвода вдоль сборной шины, как правило, на 0,5 или 1 м центров. Отводные блоки вставляются по длине сборной шины, чтобы подавать нагрузку; это может быть вспомогательный распределительный щит или, на заводе, для отдельные машины. Ответвления обычно можно добавлять или снимать с помощью сборной шины. жить, исключая простои производства.

7. Установлены вертикально такие же системы может использоваться для приложений с восходящей сетью, с ответвлениями, питающими отдельные этажи.Сертифицированные противопожарные барьеры доступны в точках, где проходит шина. через плиту перекрытия. Защитные устройства, такие как предохранители, предохранители или цепи выключатели расположены вдоль трассы сборных шин, что снижает потребность в больших распределительные щиты и большое количество распределительных кабелей, идущих к и от установленного оборудования.

8. Очень компактный, что обеспечивает экономию места.

9. Когда нужно учитывать эстетику, шинопровод может быть выполнен из натуральной оцинковки, алюминия или окрашен. финиш.Специальные цвета для соответствия распределительным щитам или определенной цветовой схеме. также доступны по запросу.

10. У шинопровода есть несколько ключей преимущества перед традиционными формами распределения электроэнергии, в том числе: —

11. (а) Сокращенное время установки на месте по сравнению с проводными системами, таким образом что приводит к экономии затрат.

а. Повышенная гибкость дизайна и универсальность с учетом будущих модификаций.

б. Повышенные функции безопасности, вызванные использование высококачественных компонентов, обеспечивающих большую безопасность и спокойствие для спецификаций, подрядчиков и конечных пользователей.

12. Неравномерный распределение тока происходит, когда в параллельно.

13. У шинопровода есть отводы на регулярные интервалы по каждой длине, чтобы можно было отключать питание и распространяется туда, где это необходимо. Поскольку он полностью автономен, он требует только для механического монтажа и электрического подключения для обеспечения работоспособности.

14. Для более высоких оценок распределения мощности нам нужно иметь несколько прядей кабеля.В таких условиях неуравновешенный происходит распространение тока, вызывающее перегрев какого-либо кабеля. Этот полностью избегается в системах BTS.

15. При использовании нескольких прядей кабелей это часто приводит к неправильным торцевым соединениям, вызывая перегрев контактов, обгорание концов кабелей и является основной причиной возгорания. Это полностью исключены в системах шинопроводов.

Текущее грузоподъемность

Токопроводящая емкость сборной шины обычно определяется максимальной температурой, при которой бар разрешен к работе, как это определено национальными и международными стандарты, такие как британский стандарт BS 159, американский стандарт ANSI C37.20 и т. Д. Эти стандарты предусматривают максимальное повышение температуры, а также максимальную температуру окружающей среды. температуры.

BS 159 предусматривает максимальное повышение температуры на 50 ° C выше средней температуры окружающей среды за 24 часа до 35 ° C, а пиковая температура окружающей среды — 40 ° C.

ANSI C37.20 в качестве альтернативы допускает повышение температуры на 65 ° C выше максимальной температуры окружающей среды 40 ° C, при условии, что что используются посеребренные (или приемлемая альтернатива) болтовые заделки. Если нет, допускается повышение температуры на 30 ° C.

Очень приблизительный Метод оценки допустимой токовой нагрузки медной шины: Предположим, что плотность тока в неподвижном воздухе составляет 2 А / мм2 (1250 А / дюйм2). Этот способ следует использовать только для оценки вероятного размера шины, окончательный размер выбран после рассмотрения методов расчета. Ссылаться каталог производителей.

Самый популярный большой палец Правило, которому следуют в Индии, предполагает плотность тока 1,0 А / кв. мм. для алюминия и 1.6 А для меди для любого стандартного прямоугольного проводника профиль.

Стандарт размер шины

Ср.	Заявление площадь	Кабель	шина
1	Число схем	Один контур на этаж. Значит, для 20-этажного дома нужно 20 контуров.	Просто один контур может покрыть все этажи.
2	Основной Коммутатор	Нужно 1 исходящий для каждого контура. Отсюда 20 шт. Расходы МССВ. Более высокая стоимость и требуется больше места в электрическом помещении	Нужно только 1 исходящий на каждый стояк. Меньшая стоимость и размер основной панели.
3	Вал Размер	С использованием 4-жильные кабели, и, учитывая 1 кабель на фидер, вам понадобится 20 кабелей на нижний этаж.Для размещения кабелей / кабельного лотка требуется большое пространство.	Типичный размер стояка 1600А составляет 185 мм x 180 мм. Значительная экономия на стояке размер и, следовательно, больше полезной площади на каждом этаже.
4	Огонь и безопасность	В высокая концентрация изоляционных материалов, используемых в кабелях и проводниках включает очень высокий уровень горючей энергии.	В объем изоляционных материалов, используемых в кабельных каналах, сокращен до минимума, поэтому энергия горения значительно ниже, чем у кабелей.Изоляционные материалы используемые, не выделяют едких или токсичных газов в случае пожара. Однажды источник пожара устранен, эти материалы тушатся в несколько секунд, чтобы минимизировать эффект возгорания
5	Будущее расширение	нагрузка на любом этаже, превышающем первоначальный план, владелец должен провести дополнительный кабель от запасной питатель на главной доске на этот этаж.	От предоставление дополнительных отводных щелей на каждом этаже на этапе проектирования, только собственник необходимо приобрести ответвительную коробку и подключить ее туда, где есть дополнительная нагрузка. обязательный.Поскольку подключение может быть выполнено в режиме реального времени, отключение не требуется для любой из существующих клиентов / цепей. Будущая гибкость.
6	Вина выдерживают уровни	Ограничено по размеру проводника каждой цепи.	Много выше — обычно стояк на 1600 А имеет отказоустойчивость от 60 до 70 кА. Безопаснее при электрической неисправности.
7	Монтаж время	Много длиннее	Каждый стояк на 20-ти этажном доме можно установить примерно за 2–3 дня.
8	Напряжение падение	Высокая импеданс, если вы выбираете размер кабеля в зависимости от номинального тока пола.	Много более низкий импеданс. Следовательно, падение напряжения существенно ниже.

Сборные шины Снижение системных затрат

Ламинированная шина будет снизить производственные затраты за счет сокращения времени сборки, а также внутренних затраты на погрузочно-разгрузочные работы.Различные проводники заделываются по желанию заказчика. указанные места, чтобы исключить догадки, обычно связанные со сборкой операционные процедуры. Уменьшение количества деталей приведет к сокращению количества заказов и материалов. затраты на погрузочно-разгрузочные работы и инвентаризацию.

Автобус бары Повышают надежность

Ламинированные шины могут помочь вашей организации обеспечить качество в процессах. Уменьшение количества ошибок подключения приводит к меньшему количеству переделки, снижение затрат на обслуживание и снижение затрат на качество.

Автобус баров Увеличение емкости

Увеличение емкости приводит к уменьшению характеристическое сопротивление.Это в конечном итоге приведет к более эффективному сигналу. подавление и устранение шума. Сохранение тонких диэлектриков и использование диэлектрики с высоким относительным К-фактором увеличивают емкость.

Устранить Ошибки проводки

Заменив стандартный жгуты проводов с шинами исключают возможность неправильной разводки. Жгуты проводов имеют высокую частоту отказов по сравнению с шинами, которые имеют практически нет. Устранение этих проблем требует больших затрат. Добавление шин в Ваши системы — это эффективная страховка.

Автобус бар Нижняя индуктивность

Любой проводник, по которому проходит ток, будет развивать электромагнитное поле. Использование тонких параллельных проводников с тонким ламинированный диэлектрик сводит к минимуму влияние индуктивности на электрические схемы. Подавление магнитного потока увеличивается до максимума, когда противоположные потенциалы ламинированные вместе. Ламинированные шины были разработаны для уменьшения эффект близости во многих полупроводниковых приложениях, а также приложениях которые связаны с сильными электромагнитными помехами (EMI).

Автобус баров Нижнее сопротивление

Увеличение емкости и уменьшение индуктивность является определяющим фактором в устранении шума. Сохранение диэлектрика Минимальная толщина позволит достичь желаемого низкого импеданса.

Автобус бары Provide Denser Packaging

Использование широких тонких проводников, ламинированных вместе привели к уменьшению потребности в пространстве. Ламинированные шины помогли уменьшить общий размер и стоимость системы.

Автобус стержни обеспечивают более широкий выбор методов подключения

Гибкость шин позволила неограниченное количество стилей подключения на выбор. Втулки, Чаще всего используются тиснения и язычки для застежек.

Автобус бары Улучшение тепловых характеристик

Широкие и тонкие проводники подходят для обеспечивая лучший воздушный поток в системах. По мере уменьшения размеров упаковки стоимость отвод тепла из систем значительно увеличился.Шина не может только уменьшить требуется общий размер, но он также может улучшить воздушный поток благодаря своему гладкому дизайну.

Материал: Медь будет марки ETP согласно DIN 13601-2002 и не содержит кислорода. медь.

Химическая Состав: Чистота меди соответствует DIN EN 13601: 2002. Медь + Серебро 99,90% мин.

Типовой пример

Рейтинг Сила тока: 3200А.

Система: 415 В переменного тока, TPN, 50 Гц.

Вина Уровень: 50КА. За 1 сек.

Операция Температура: 40 ° C выше 45 ° C окружающей среды.

РАССМОТРЕНИЕ

Вложение размер: 1400 мм. широкий X 400 мм. высота

Автобус Размер стержня: 2: 200×10 для Ph., 1: 200×10 для нейтрали.

Автобус материал стержня: Электролитический гр. Al. (IS 63401 / AA6101)

Рейтинг короткого замыкания

-вплоть до Номинальный ток 400A: 25KA на 1 сек.

-600 до 1000A номинальный ток: 50KA на 1 сек.

-1250 до 2000А номинальный ток: 65-100КА на 1 сек.

-2500 до 5000A номинальный ток: 100-225KA на 1 сек.

В минимальное поперечное сечение, необходимое в квадратных миллиметрах для сборной шины в различных распространенных случаях, может быть перечислено ниже —

Материал	Уровень неисправности (KA)	Выдержать время
		1 сек.	200 мсек.	40 мс.	10 мс.
Алюминий	35	443	198	89	44
	50	633	283	127	63
	65	823	368	165	82

Медь	35	285	127	57	28
	50	407	182	81	41
	65	528	236	106	53

Позволять Выберем сборную шину на примере:

1) Алюминий Шина на 2000А, выдерживает 35 кА в течение 1 сек — Минимум из таблицы необходимое поперечное сечение будет 443 мм2.Таким образом, мы можем выбрать шину 100 мм x 5 мм. как минимальное сечение. Учитывая плотность тока 1 А / мм ² учитывая температуру, а также скин-эффект, для этого случая нам потребуются шины 4 x 100 мм x 5 мм.

2) Медь сборная шина на 2000А, выдерживает 35 кА на 1 сек — Минимум из таблицы необходимое поперечное сечение будет 285 мм2. Таким образом, мы можем выбрать шину 60 мм x 5 мм. как минимальное сечение. Учитывая плотность тока 1,6 А / мм2, учитывая температуру и скин-эффект, нам потребуется 4 x 60 мм x 5 мм шины для этого случая.

Таким образом, используя приведенную выше формулу и таблицу, мы легко подобрать шины для наших распределительных щитов.

Размер в мм	Площадь кв.	Масса / км	допустимая нагрузка по току в ампер (медь) при 35 град. C
			AC (номер автобуса)				DC (номер автобуса)
			Я	II	III	II II	Я	II	III	II II
12X2	24	0.209	110	200			115	205
15X2	30	0,262	140	200			145	245
15X3	75	0.396	170	300			175	305
20X2	40	0,351	185	315			190	325
20X3	60	0.529	220	380			225	390
20X5	100	0,882	295	500			300	510
25X3	75	0.663	270	460			275	470
25X5	125	1.11	350	600			355	610
30X3	90	0.796	315	540			320	560
30X5	150	1,33	400	700			410	720
40X3	120	1.06	420	710			430	740
40X5	200	1,77	520	900			530	930
40X10	400	3.55	760	1350	1850	2500	770	1400	2000
50X5	250	2,22	630	1100	1650	2100	650	1150	1750
50X10	500	4.44	920	1600	2250	3000	960	1700	2500
60X5	300	2,66	760	1250	1760	2400	780	1300	1900	2500
60X10	600	5.33	1060	1900	2600	3500	1100	2000	2800	3600
80X5	400	3,55	970	1700	2300	3000	1000	1800	2500	3200
80X10	800	7.11	1380	2300	3100	4200	1450	2600	3700	4800
100X5	500	4,44	1200	2050	2850	3500	1250	2250	3150	4050
100X10	1000	8.89	1700	2800	3650	5000	1800	3200	4500	5800
120X10	1200	10,7	2000	3100	4100	5700	2150	3700	5200	6700
160X10	1600	14.2	2500	3900	5300	7300	2800	4800	6900	9000
200X10	2000	17,8	3000	4750	6350	8800	3400	6000	8500	10000

Повышение температуры

В течение короткое замыкание, шина должна выдерживать термическое воздействие, как а также механическое воздействие.Когда происходит сортировка, температура рост прямо пропорционален квадрату среднеквадратичного значения неисправности. Текущий. Продолжительность короткого замыкания очень мала, т.е. одна секунда до выключатели размыкаются и устраняют неисправность. Отвод тепла через конвекция и излучение в течение этого короткого промежутка времени незначительны, и все тепло наблюдается самой сборной шиной. Повышение температуры из-за неисправности может рассчитываться по формулам.

Т = К (I / A) ² (1 + αθ) 10 ^-2

T = температура подъем в секунду

А = площадь поперечного сечения проводника

α = температурный коэффициент удельного сопротивления при 20 град.C / град. C

= 0,00393 для меди

= 0,00386 для алюминия

K = константа

= 0,52 для меди

= 1,166 для алюминия

θ = температура проводника в момент повышения температуры рассчитывается.

Типовой расчет

Оценено ток = 1000А

Вина ток = 50КА в течение 1 сек

Допустимый повышение температуры = 40 ° C

Шина материал = алюминиевый сплав E91E

Снижение рейтинга коэффициент по материалу = 1

Снижение рейтинга коэффициент из-за повышения температуры = 0.86

Снижение рейтинга коэффициент корпуса = 0,75

Общее коэффициент снижения рейтинга = 1×0,75×0,86 = 0,66

Минимум площадь поперечного сечения, необходимая для выдерживания короткого замыкания в течение 1 сек.

= (I _fc x √t ) /0,08

Где, I _fc = ток уровня неисправности в KA

t = 1 секунда

Область A = (50x √1 ) /0,08 = 625 кв. Мм

С учетом всех факторов снижения рейтинга A = 625 / 0,66. = 946,97

Сказать, площадь поперечного сечения на фазу = 1000 кв. мм

Для нейтраль, площадь поперечного сечения на фазу = 500 кв. мм

для более подробного изучения — см. практическое руководство по установке кабеля и разговор о ящике для инструментов
В Индии —
г.
Доступно с книгой магазин и —
Цена: Rs.375 / — без стоимости доставки

.

Основные принципы выбора сечения кабеля по току

Таблицы ПУЭ для выбора сечения кабеля

Формулы для расчета сечения кабеля по току

Пример расчета сечения кабеля

Рекомендации по выбору сечения кабеля

Особенности выбора сечения для различных помещений

Кухня

Ванная комната

Спальня и гостиная

Типичные ошибки при выборе сечения кабеля

Современные тенденции в выборе кабельной продукции

Как правильно пользоваться таблицами ПУЭ 1.3.4. и 1.3.5 во время выбора сечения кабеля

выбор медных и алюминиевых проводов

Общая информация

Расчёт по формуле

Допустимая плотность

Рекомендации по обустройству

Таблицы выбора сечения

Таблицы ПУЭ и ГОСТ 16442-80 для программы WireSel —

Расчет сечения провода по мощности и по плотности тока: формулы и примеры

«Протоптанные» пути вычислений

Расчет размера сечения по нагрузке

Как рассчитать сечение по току?

Допустимая и рабочая плотность тока

Изучение схемы расчета

Видео-руководство для точных расчетов

Какой кабель лучше купить?

Калькулятор расчета сечения кабеля — формула и выбор по таблице ПУЭ

Калькулятор расчета сечения кабеля

Примеры

Выбор по таблице ПУЭ

Формула расчета

Алюминий сечение по току таблица

Чем отличается кабель от провода

Какой провод, кабель выбрать для прокладки проводки (моножилу или многожильный)

Выбираем провод (кабель) из меди или алюминия (документ ПЭУ)

Сколько примерно потребляют бытовые приборы, и как это отразиться на выборе, расчете сечения кабеля

Как рассчитать диаметр (сечение) провода (кабеля) исходя из силы тока, потребляемой мощности (медный и алюминиевый)

Как рассчитать зависимость диаметра токопроводящей жилы (провода, кабеля) от его сечения (площади)

Общепринятые сечения медных проводов для проводки в квартире по сечению

Выбор сечения провода исходя из количества коммуникаций в доме (квартире) (типовые схемы проводки)

Подводя итог о выборе сечения провода (кабеля) в зависимости от силы тока (мощности)

Видео о подборе сечения проводник в зависимости от тока (А)

Для чего нужен расчет сечения кабеля

Выбираем по мощности

Как рассчитать по току

Расчет сечения кабеля по мощности и длине

Открытая и закрытая прокладка проводов

Расчет сечения провода по току

Почему не всегда таблицы предлагаемые разными изданиями и производителями верны?

Расчет сечения провода по току на конкретном примере

Свойства медного провода Размер шкалы Сопротивление Ток AWG

Преобразование калибра проволоки в диаметр в дюймах

Обсуждение электрических кабелей низкого и высокого напряжения

Есть три основных причины:

Заключение…

Сечение провода на 6 кВт 220. Выбор сечения кабеля (провода) по мощности

Таблица ПУЭ для расчета сечения кабеля по мощности и току

Формула расчета сечения кабеля по мощности

Расчет станка по мощности и току

«Наезженные» способы вычислений

Расчет размера секции под нагрузку

Как рассчитать текущее сечение?

Допустимая и рабочая плотность тока

Исследование расчетной схемы

Видеоурок для точных расчетов

Какой кабель купить?

Правила расчета площади сечения

Сечение провода по току и мощности

Формулы для расчета сечения кабеля

Расчет сечения провода-нагрузки

Сечение медных проводов и кабелей — действующий:

Секция алюминиевых проводов

Сечение кабеля и мощность при нагрузке в таблице (отдельно)

Таблица сечений кабеля или провода и ток нагрузки:

Расчет площади сечения медных жил проводов и кабелей

Расчет площади сечения алюминиевых жил проводов и кабелей

Таблицы выбора диаметра проволоки

Дальность передачи энергии — Дельта

Страница не найдена | Prysmian Group
