Приборы для измерения относительной влажности воздуха: виды, принципы работы и применение

Какие существуют приборы для измерения влажности воздуха. Как работают гигрометры, психрометры и электронные измерители влажности. Какие преимущества и недостатки у разных типов приборов для измерения относительной влажности.

Основные виды приборов для измерения влажности воздуха

Существует несколько основных видов приборов для измерения относительной влажности воздуха:

• Психрометры (например, ВИТ-1, ВИТ-2)
• Волосяные гигрометры
• Конденсационные гигрометры
• Электронные цифровые гигрометры

Каждый тип прибора имеет свои особенности, преимущества и недостатки. Рассмотрим их подробнее.

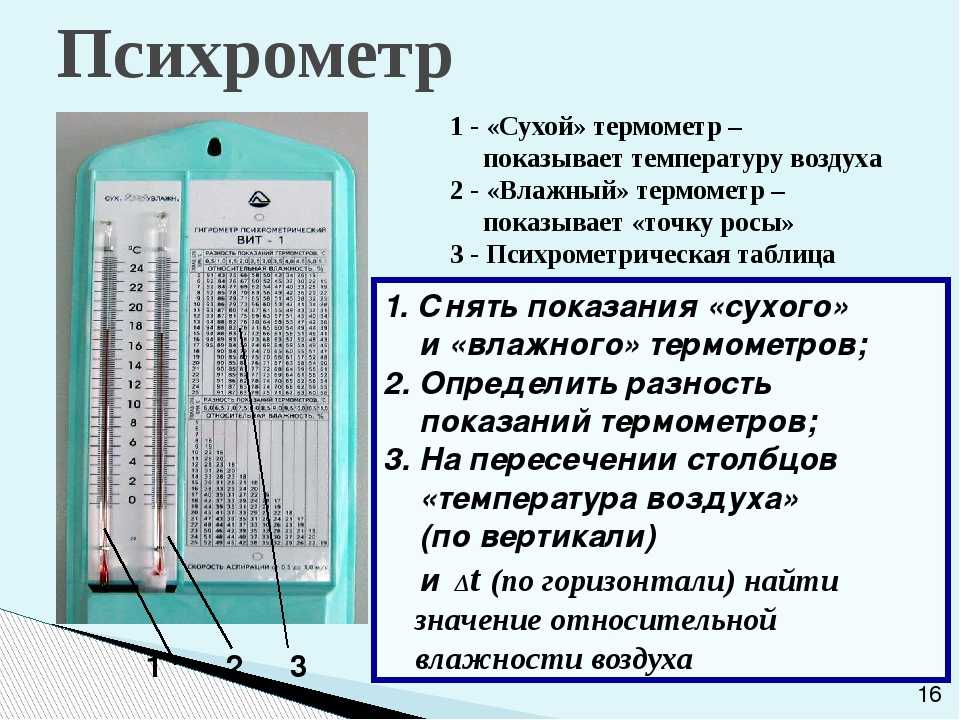

Принцип работы психрометра

Психрометр состоит из двух термометров — сухого и влажного. Принцип его работы основан на том, что при испарении воды с поверхности влажного термометра происходит понижение температуры. Разница показаний сухого и влажного термометров позволяет определить относительную влажность воздуха по специальным психрометрическим таблицам.

Основные особенности психрометров:

• Простота конструкции
• Невысокая стоимость
• Необходимость периодического увлажнения «мокрого» термометра
• Зависимость точности от скорости движения воздуха
• Относительно низкая точность при низких температурах

Как работает волосяной гигрометр

Волосяной гигрометр использует свойство обезжиренного человеческого волоса изменять свою длину в зависимости от влажности окружающего воздуха. При увеличении влажности волос удлиняется, при уменьшении — сокращается. Эти изменения передаются на стрелку прибора, показывающую относительную влажность в процентах.

Характерные особенности волосяных гигрометров:

• Простота конструкции
• Невысокая цена
• Возможность работы при отрицательных температурах
• Необходимость периодической калибровки
• Невысокая точность и большая инерционность

Принцип действия конденсационного гигрометра

Конденсационный гигрометр позволяет определить точку росы исследуемого воздуха. Он состоит из полированной металлической поверхности, которую охлаждают до появления конденсата. Температуру, при которой это происходит, фиксируют — она и является точкой росы. Зная точку росы и температуру воздуха, можно рассчитать относительную влажность.

Основные характеристики конденсационных гигрометров:

• Высокая точность измерений
• Возможность работы в широком диапазоне температур
• Сложность конструкции
• Высокая стоимость
• Необходимость периодической очистки зеркальной поверхности

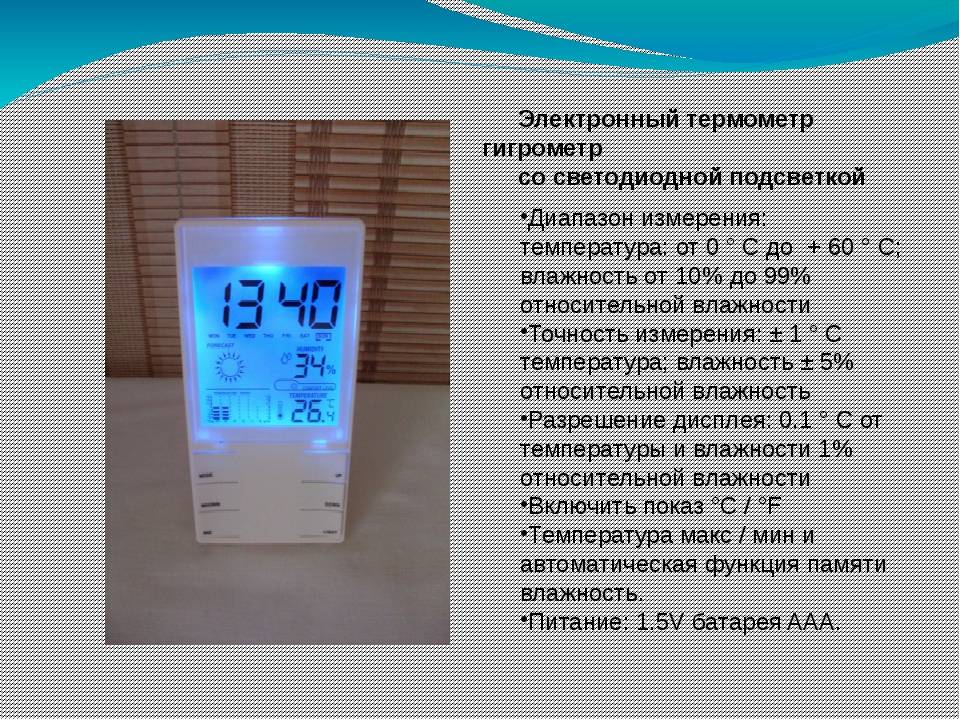

Как работают электронные гигрометры

Современные электронные гигрометры используют емкостные или резистивные датчики влажности. Принцип их действия основан на изменении электрических свойств чувствительного элемента при изменении влажности окружающего воздуха. Микропроцессор прибора преобразует электрический сигнал датчика в значение относительной влажности.

Ключевые особенности электронных гигрометров:

• Высокая точность измерений
• Быстродействие
• Широкий диапазон измерений
• Возможность записи и хранения данных
• Компактные размеры
• Относительно высокая стоимость

Сравнение точности различных типов гигрометров

Точность измерения относительной влажности воздуха является важнейшей характеристикой гигрометров. Как же соотносятся различные типы приборов по этому параметру?

• Психрометры: погрешность ±2-5% при нормальных условиях, может возрастать до ±10-15% при низких температурах
• Волосяные гигрометры: погрешность ±3-7%
• Конденсационные гигрометры: погрешность ±0,5-1%
• Электронные гигрометры: погрешность ±1,5-3% во всем диапазоне измерений

Как видим, наиболее точными являются конденсационные и электронные гигрометры. Однако на практике выбор прибора зависит не только от точности, но и от других факторов — стоимости, условий эксплуатации, необходимости автоматизации измерений и т.д.

Области применения различных типов гигрометров

Различные типы приборов для измерения влажности находят применение в разных сферах:

• Психрометры: метеорология, климатический контроль в помещениях
• Волосяные гигрометры: бытовое применение, метеостанции
• Конденсационные гигрометры: лабораторные исследования, калибровка других приборов
• Электронные гигрометры: промышленность, сельское хозяйство, системы вентиляции и кондиционирования

При выборе прибора для конкретного применения необходимо учитывать его характеристики, условия эксплуатации и требования к точности измерений.

Как правильно выбрать гигрометр

При выборе прибора для измерения относительной влажности воздуха следует учитывать несколько ключевых факторов:

1. Требуемая точность измерений
2. Диапазон измерений по влажности и температуре
3. Условия эксплуатации (температура, запыленность, вибрации)
4. Необходимость регистрации и передачи данных
5. Простота использования и обслуживания
6. Стоимость прибора и расходных материалов

Для бытового применения обычно достаточно простого электронного или волосяного гигрометра. Для профессионального использования лучше выбирать более точные электронные или конденсационные приборы с возможностью регистрации данных.

Особенности измерения влажности при низких температурах

Измерение влажности воздуха при отрицательных температурах имеет свои особенности. Почему это важно и какие проблемы могут возникнуть?

• При низких температурах содержание водяного пара в воздухе очень мало
• Многие типы датчиков влажности теряют точность при отрицательных температурах
• Возможно образование инея или льда на чувствительных элементах приборов
• Психрометрический метод становится неэффективным из-за замерзания воды

Для измерений при низких температурах лучше использовать специальные электронные гигрометры с подогревом датчика или конденсационные приборы. Важно также учитывать, что при низких температурах даже небольшое изменение влажности может существенно влиять на состояние материалов и протекание технологических процессов.

Калибровка и поверка гигрометров

Для обеспечения точности измерений гигрометры нуждаются в периодической калибровке и поверке. Как это происходит и почему это важно?

• Калибровка позволяет убедиться в правильности показаний прибора и при необходимости их скорректировать
• Поверка — это официальная процедура подтверждения соответствия прибора заявленным метрологическим характеристикам
• Для калибровки используют эталонные солевые растворы или прецизионные приборы
• Частота калибровки зависит от типа прибора и условий его эксплуатации
• Поверку должны проходить все средства измерений, используемые в сфере государственного регулирования

Регулярная калибровка и поверка гигрометров позволяет обеспечить достоверность измерений влажности воздуха, что особенно важно в промышленности, научных исследованиях и метеорологии.

Приборы для измерения относительной влажности воздуха

1.3 Приборы для измерения относительной влажности воздуха

Гигрометр. Точку росы определяют с помощью прибора, называемого конденсационным гигрометром. Гигрометр представляет собой металлическую коробку, передняя стенка которой хорошо отполирована.

Коробка окружена полированным кольцом, отделенным от нее теплоизолирующей прокладкой. Коробка соединена с резиновой грушей. Внутрь коробки наливают легко испаряющуюся жидкость — эфир и вставляют термометр.

Продувая через коробку воздух с помощью груши, вызывают сильное испарение эфира и быстрое охлаждение коробки. По термометру замечают температуру, при которой появляются капельки росы на полированной поверхности стенки. Это и есть точка росы, так как появление росы указывает, что водяной пар стал насыщенным.

Определение точки росы — наиболее точный способ измерения относительной влажности.

Гигрометр волосяной предназначен для измерения относительной влажности воздуха в пределах от 30% до 100%. Гигрометр волосяной (рис. 1) состоит из металлической рамы 1, вдоль которой натянут обезжиренный человеческий волос 2. Свободный нижний конец волоса с легким грузом перекинут через шкив 3, соединенный со стрелкой 4, которая перемещается по шкале. На раме укреплена шкала с делениями 5, по которой в процентах отсчитывают относительную влажность воздуха.

Деления, соответствующие десяткам, оцифрованы. Цена каждого деления шкалы соответствует 1% относительной влажности. Вверху рамки имеется регулировочный винт

6, который позволяет при проверке прибора устанавливать стрелку на любое деление шкалы. Принцип действия волосяного гигрометра основан на свойстве обезжиренного человеческого волоса изменять свою длину с изменением влажности воздуха.

При уменьшении или увеличении влажности воздуха длина волоса меняется. Под действием этого изменения шкив поворачивается, и конец стрелки перемещается вдоль шкалы, показывая относительную влажность воздуха. Во время демонстрации гигрометр укрепляется вертикально в лапке универсального штатива или вешается на стену. Прибор должен находиться на уровне глаз работающего с ним.

В месте установки гигрометра должны отсутствовать вибрации, источники тепла или холода. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться дышать на него во время отсчетов. Проверяют положение стрелки. Если стрелка смещена относительно «

0», то при помощи регулировочного винта устанавливают ее на «0».

По шкале в процентах отсчитывают относительную влажность воздуха. Цена деления шкалы соответствует 1%. При снятии показаний глаз работающего должен находиться на уровне вертикальной касательной к стрелке так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.

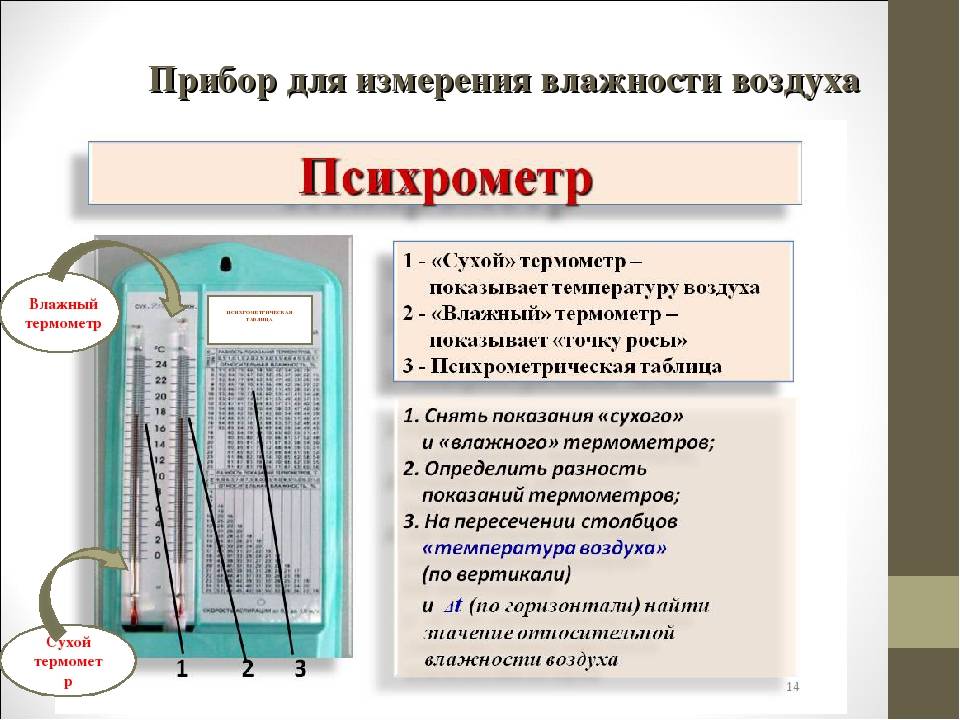

Психрометр. Психрометр состоит из двух термометров. Резервуар одного из них остается сухим, и термометр показывает температуру воздуха. Резервуар другого окружен полоской ткани, конец которой опущен в воду.

Вода испаряется, и благодаря этому термометр охлажается. Чем больше относительная влажность, тем менее интенсивно идет испарение и тем меньше разность показаний термометра.

При относительной влажности, равной 100%, вода вообще не будет испаряться и показания обоих термометров будут одинаковы. По разности температур термометров с помощью специальных таблиц, называемых психрометрическими (приложение), можно определить относительную влажность воздуха. Психрометрами обычно пользуются в тех случаях, когда требуется достаточно точное и быстрое определение влажности воздуха.

«>

1.4«

Природные» индикаторы влажности воздуха

Блестящий синоптик – лягушка. Любой, кто захочет, может обзавестись таким «живым» барометром. Сначала нужно сделать маленькую деревянную лесенку. И опустить её в стеклянную банку с водой. Затем поймать лягушку (травяную, остромордую или озёрную) и посадить её в банку.

Через некоторое время, когда животное придёт в себя, можно начинать наблюдения. Если лягушка поднимается по лесенке, ждите плохой погоды, спускается – погода будет переменной, барахтается на поверхности воды – тепло, солнечно, сухо. Предсказания всегда точны. Дело в том, что у лягушки кожа очень легко испаряет влагу.

В сухой атмосфере кожа быстро обезвоживается, поэтому лягушка перед сухой погодой сидит в воде. В сырую погоду, когда собирается дождь, она вылезает на поверхность – обезвоживание теперь ей не грозит.

Чудесными синоптиками являются многие птицы. Постоянно находясь в атмосфере, непосредственно испытывая на себе воздействие всех происходящих в воздушном океане изменений, птицы в течение веков приобрели высокую чувствительность к изменению атмосферного давления, к уменьшению освещённости (тонкие, прозрачные облака, ослабляющие солнечный свет, — предвестники ненастья), к скоплению в атмосфере электричества перед грозой и т. д. И, что особенно важно, птицы реагируют на все метеорологические изменения заранее. Это находит отражение в их пении, криках, поведении и ежегодных сроках прилёта.

О приближении дождя заблаговременно сигнализируют человеку муравьи и пчёлы. Первые старательно закрывают входы в муравейник, вторые сидят в ульях и гудят. Мухи и осы перед ненастьем стремятся залететь в помещение, даже в кабины автомобилей. Хорошо предчувствуют грозу бабочки-крапивницы.

Если в ясную погоду они ищут укрытия в защищённых от ветра местах, в пучках сухих веток, дуплах деревьев, то это значит, что через несколько часов можно ожидать грозу. Но если поздно вечером сильно трещат кузнечики, наутро наступит хороший день. Вьющиеся в воздухе столбом комары и мошки обычно тоже предвещают хорошую, ясную погоду.

Некоторые насекомые позволяют нам предугадывать погоду и на более длительный срок. Чем выше к осени муравьиные кучи, тем суровее будет зима. На холодную зиму пчёлы залепляют леток, оставляя в нём еле заметное отверстие, а к тёплой зиме он остаётся открытым.

К изменениям влажности воздуха и её температуры, чувствительны также и растения. Так, благодаря наблюдательности человека установлено: если берёза раньше ольхи листья выкинет, будет лето ведренное, а если ольха первая распустится, холод и дожди замучают. Если на лугах, на лесных полянах и среди кустов в первой половине апреля распускаются золотисто-жёлтые цветки первоцветов (примулы), баранчиков, то нужно ждать первых тёплых дней.

Белые шапки медоносных цветков рябины – точный предвестник изменения погоды к надёжному теплу. На установление тёплой погоды также указывает весеннее сокодвижение у берёзы, клёна и других деревьев.

Появление на поверхности воды в прудах, озёрах и реках широких зелёных листьев белой кувшинки знаменует конец заморозков. Обильное выделение капель жидкости на широких пластинках листьев конского каштана обычно предвещает наступление длительного дождливого периода.

Таких растений-барометров в природе немереное количество. Добавьте к этому сотни своеобразных растений – гигрометров, индикаторов температуры, флюгеров, компасов, сотни чудесных синоптиков – птиц, рыб, насекомых.

Мысленно войдите в этот мир живой инструментальной метеорологии, и перед вами предстанут тысячи оригинальных, мастерски созданных природой механизмов, чутко реагирующих на различные изменения природы.

Перейти к разделу: 2. Влияние влажности на жизнедеятельность человека

Измерение относительной влажности воздуха: Какой метод измерения предпочтительней?

Известные всем со школы приборы типа ВИТ (ВИТ-1, ВИТ-2), позволяющие измерять относительную влажность воздуха, похоже, скоро уйдут в прошлое. На смену им приходят современные измерители влажности воздуха с микропроцессорным управлением. О достоверности результатов, полученных с помощью этих, кардинально различающихся по методу измерения приборов и пойдет речь в этой статье (Читайте также статью «Что такое влажность воздуха? Как правильно измерять влажность? Давление водяного пара. Таблицы и примеры расчета.»). Далее для краткости будем именовать их соответственно: «термогигрометры ВИТ» и «цифровые термогигрометры». Рассмотрим два метода измерения относительной влажности воздуха, используемых в этих приборах:

Психрометрический метод измерения относительной влажности воздуха.

Термогигрометры ВИТ используют психрометрический метод измерения влажности, основанный на разнице показаний «сухого» и «увлажненного» термометров. После снятия показаний термометров по психрометрической таблице определяют относительную влажность воздуха. Это исторически самый старый метод измерения относительной влажности воздуха.

На погрешность измерения при использовании этого метода оказывают влияние атмосферное давление, скорость аспирации, температура воздуха, чистота заливаемой воды, запыление тканевого материала. Кроме всего погрешность, возникающую при изменении свойств тканевого материала (например, тканевый материал запылится и высохнет) и изменении скорости движения воздуха около датчиков, трудно заметить. В итоге, даже поверенный психрометр может иметь недостоверность показаний 20 % и выше, особенно при низких уровнях влажности. К недостаткам психрометрических термогигрометров ВИТ можно отнести постоянную необходимость контроля влажного тканевого материала, обязательное введение индивидуальных поправок к показаниям термометров. Самое неоспоримое достоинство же таких приборов очень привлекательная цена.

Метод прямого измерения относительной влажности воздуха.

Современные цифровые термогигрометры используют так называемый метод прямого измерения относительной влажности воздуха. Для измерения влажности прямым методом используются датчики, основанные на различных физических принципах и выполненные по различным технологиям. Можно выделить основные четыре типа датчиков: емкостные, резистивные, на основе оксида олова и на основе оксида алюминия. Рассмотрим кратко особенности каждого типа (табл. 1).

Таблица 1.

Отличительные особенности различных типов датчиков влажности

Тип датчика	Особенности
Емкостной	Высокая надежность, высокий выход годных кристаллов, низкая стоимость, широкий рабочий диапазон.
Резистивный	Самые дешевые, малая доля рынка.
На основе оксида олова	Плохая стабильность, плохая взаимозаменяемость
На основе оксида алюминия	Узкий диапазон измерения (малая влажность)



Из этих представленных четырех основных типов для измерения влажности самым оптималь­ным по совокупности параметров является емкостной. Он обеспечивает широкий диапазон измерений, высокую надежность и низкую стоимость при использовании микроэлектронной технологии, которая позволяет производить емкости планарного типа тонкопленочным методом. Благодаря этому мы имеем миниатюрные габариты чувствительного элемента, возможность имплементации на кристалле специализированной интегральной схемы обработки сигнала. Технологичность и высокий выход годных кристаллов обеспечивают малую стоимость продукции данного типа. Итак, для измерения влажности емкостной метод является лучшим.

Именно такие датчики для измерения относительной влажности применяются в современных цифровых термогигрометрах.

Особенно хочется обратить внимание на ряд специфических моментов, возникающих при определении параметра относительной влажности в рабочих, производственных и других помещениях в холодное время года.

В холодное время года относительная влажность в помещениях имеет низкое значение (15-30 %). С наступлением холодного времени года приходится констатировать, что достаточно часто пользователи, сопоставляя результаты измерения относительной влажности, полученных с помощью цифровых приборов, оснащенных емкостными датчиками, с показаниями приборов типа ВИТ, получают совершенно расходящиеся результаты. Так, в холодное время года, используя при замерах приборы ВИТ, получают значения относительной влажности 40…70 % в отапливаемых помещениях. Цифровые приборы в тех же условиях показывают гораздо меньшую величину относительной влажности. Показания какого прибора верны, если и тот и другой прибор прошли метрологическую поверку? Далее этот вопрос будет рассмотрен подробно.

Таблица 2.

Соотношение между параметрами абсолютной (a), относительной (φ) влажности, объемным влагосодержаниемт (Х, ppm) и температурой точки росы (t_росы), при температуре исследуемого воздуха t =+20 °С.

φ,%	а, г/м3	X, ppm	tросы,°С	φ, %	а, г/м3	X, ppm	tросы,°С
0,56	0,123	127	-40	60,00	10,60	13842	12
0,68	0,150	159	-38	64,00	11,30	14777	13
0,86	0,186	198	-36	68,00	12,06	15777	14
1,07	0,230	246	-34	73,00	12,80	16830	15
1,33	0,284	340	-32	77,65	13,60	17934	16
1,63	0,345	376	-30	82,93	14,48	19151	17
1,97	0,420	462	-28	88,20	15,36	20368	18
2,44	0,510	566	-26	93,90	16,30	21684	19
3,00	0,622	691	-24	100,0	17,30	23097	20
3,64	0,740	841	-22		18,30	24540	21
4,41	0,900	1020	-20		19,40	26092	22
5,34	1,08	1230	-18		20,00	27724	23
6,46	1,30	1490	-16		21,77	29447	24
7,74	1,64	1790	-14		23,00	31263	25
8,55	1,70	1960	-13		24,40	33171	26
9,27	1,84	2140	-12		25,70	35184	27
10,20	2,01	2349	-11		27,20	37303	28
11,50	2,27	2560	-10		28,70	39523	29
12,11	2,38	2804	-9		30,40	41868	30
13,30	2,58	3060	-8		32,05	44342	31
14,45	2,81	3338	-7		33,80	46921	32
16,73	3,05	3630	-6		35,60	49645	33
17,10	3,31	3965	-5		37,60	52500	34
18,72	3,60	4320	-4		39,60	55500	35
20,20	3,89	4695	-3		41,70	58631	36
22,14	4,22	5100	-2		43,90	61934	37
24,06	4,50	5549	-1		46,20	65381	38
26,00	4,80	6020	0		48,60	69000	39
28,04	5,20	6481	1		51,15	72789	40
30,13	5,60	6950	2		53,80	76763	41
32,40	5,90	7480	3		56,50	80921	42
34,75	6,30	8028	4		59,40	85263	43
37,27	6,80	8609	5		62,30	89737	44
40,00	7,26	9230	6		65,14	94579	45
42,80	7,70	9886	7		68,70	99539	46
45,80	8,20	10586	8		72,05	104737	47
49,06	8,80	11328	9		75,60	110145	48
52,50	9,40	12117	10		79,20	115816	49
56,00	10,00	12498	11		83,06	121724	50



---

Пример 1: По данным метеосводки: температура атмосферного воздуха t_a=0 °С; относительная влажность в атмосфере φ_a=100 % (=> t_росы этого воздуха при этом =t_а=0 °С). Температура точки росы (t_росы) — величина, характеризующая влажность воздуха: это температура, при которой исследуемый воздух имеет φ=100 % (отн. вл.) или а=а_max (абсолютная влажность в г/м³) — полное влагонасыщение (т.е. при понижении температуры исследуемого воздуха нижеt_росы начинается процесс конденсации избыточной влаги — выпадает роса). Воздух с улицы проникает в помещение, где температура t=+20 °С. По таблице 2 видно, что нагревшийся до температуры t=+20 °С атмосферный воздух (у которого влажность t_росы= 0 °С), имеет величину относительной влажности φ =26 %, см, строку, где t_росы =0 °С.

---

Пример 2: По данным метеосводки t_a = -10 °С; φ_a =80 %. По таблице 2 определяем, что при t_росы = t_a = -10 °С максимальное значение абсолютной влажности а_max=2,27 г/м³ (т. е. при 100% относительной влажности). Соответственно, при относительной влажности 80% абсолютная влажность атмосферного воздуха (при t_a =-10 °С) составит а=а_max*φ =2,27*0,8=1,82 г/м³.

В помещении t=+21 °С (см. в таблице строка t_росы =+21 °С). Находим, что максимальная абсолютная влажность (а_max) воздуха при t=+21 °С составила бы 18,3 г/м³. Получаем значение φ проникшего воздуха (для t=+21 °С): φ =(а/а_max)*100 % =(1,82/18,3)*100 % =9,9%

---

Пример 3. Допустим, что при той же метеосводке (t_a =-10 °С, φ_a=80 %) исследуется помещение с температурой t =+18 °С. По примеру 2 а_{атм воздуха} 1,82 г/м³. Тогда, по таблице 2 а_max (см. строчку t_росы =+18 °С, напоминаем, что при этой температуре точки росы в воздухе содержится максимально возможное количество влаги)=15,36 г/м³, и следовательно: φ (+18 °С)=(а_а.в./а_max)*100 % =(1,82/15,36)*100 % =11,8 %

---



Из приведённых примеров видно, что холодный атмосферный воздух, имеющий на улице высокую влажность (80… 100 %), попадая в отапливаемые помещения, в которых нет специальных увлажнителей воздуха, приобретает низкие значения уровня влажности (10…30 %), т.к. относительная влажность воздуха зависит, в основном, от количества содержащихся в нём молекул воды (которое не меняется при попадании его с улицы в помещения) и его температуры (отличающейся существенно). Разумеется, полученные очень низкие значения влажности обусловлены расчётом для «идеальных» условий. На самом деле, в помещениях влажность будет немного выше расчётных за счёт дыхания людей, неполного воздухообмена с уличным воздухом (влага накапливается), открытых источников влаги (краны, открытые емкости с водой и т. п.), но вклад их не столь значителен.

Следовательно, с одной стороны, чем ниже температура атмосферного воздуха и чем он суше, а с другой стороны, чем выше температура воздуха в помещениях, тем меньше реальная величина относительной влажности воздуха в помещениях.

Итак, мы выяснили, что психрометры, особенно не имеющие системы принудительной аспирации (типа ВИТ), имеют репутацию весьма недостоверных приборов, на точность показания которых влияет ряд причин, рассмотренных выше. Достоверность же результатов, полученных с помощью цифровых измерителей влажности не вызывает сомнений.

В настоящее время рынок цифровых термогигрометров достаточно насыщен. Обширно представлены в этом сегменте и зарубежные и отечественные производители. К сожалению, ряд цифровых термогигрометров неспособны полноценно заменить приборы ВИТ. Этому есть ряд причин, главная из которых, это отсутствие у прибора сертификата об утверждении типа средства измерения. Это в основном дешевые приборы производства КНР. Приборы же отдельных отечественных производителей не выдерживают критики по таким качественным параметрам, как эргономика и главное надежность. А качество, как известно, категория экономическая.

Как пример хорошо сбалансированных по соотношению цена/качество приборов для измерения температуры и влажности, можно привести Портативный измеритель влажности IT-8-RHT

Этот переносной измеритель влажности производства НПК «Рэлсиб» обладает рядом достоинств:
• Широкий диапазон температуры эксплуатации от мин 40°С до +55°С
• Подключение взаимозаменяемых первичных преобразователей через соединители
• Два варианта подключения преобразователя температуры и влажности: жёстко к корпусу, через соединительный кабель
• Наличие дополнительного канала с НСХ Pt1000 для измерения температуры в широком диапазоне
• Широкий ассортимент датчиков температуры для дополнительного канала измерения
• Высокая точность измерения
• Низкая дополнительная температурная погрешность
• Задание порога звуковой и световой сигнализации
• Запоминание макс. и мин. значений
• Индикация температуры точки росы и точки инея
• Яркий большой светодиодный индикатор
• Возможность пользовательской юстировки без нарушения заводской настройки
• Прочный, герметичный, с прорезиненными вкладышами корпус

Если кроме измерения влажности требуется и регистрация значений, с возможностью просмотра данных на компьютере и формирования отчета, тогда оптимальным прибором для измерения и регистрации будет наш новый переносной измеритель – регистратор влажности и температуры EClerk-M-RHT.

Особенности измерителя-регистратора
• 2 канала
• яркий светодиодный индикатор
• большой объём памяти
• высокая точность
• современный эргономичный корпус
• расширенный диапазон температуры эксплуатации
• современное ПО для конфигурирования и работы с данными
• возможность записи с временными интервалами
• чувствительный элемент встроен в корпус
• в белом или черном корпусе

Если вам нужен высокоточный прибор для измерения и регулирования относительной влажности воздуха, с возможностью передачи данных по электронной почте — вам подойдет измеритель относительной влажности и температуры ИВИТ-М. Прибор сертифицирован как средство измерения в России, в республиках Казахстан и Беларусь.

Основные достоинста прибора:
• Взаимозаменяемый чувствительный элемент без потери точности
• Высокая точность измерения и стабильность показаний
• Яркий светодиодный индикатор
• Встроенный микронагреватель чувствительного элемента для защиты от конденсации влаги
• Возможность подключения до 247 приборов в одну сеть
• Возможность оснащения архивом и двухпозиционного регулятора
• Различные конструктивные исполнения (канальное, настенное, уличное)

2015 г.

---

Измеритель относительной влажности | Инструменты PCE

Номер заказа: PCE-444

Измеритель относительной влажности PCE-444

PCE-444 представляет собой комбинацию цифрового гигрометра и цифрового термометра, используемого для измерения температуры воздуха, относительной влажности, температуры точки росы и температуры смоченного термометра. Этот портативный термогигрометр карманного размера позволяет быстро и легко определять условия окружающей среды в помещении.

— Диапазон измерения влажности: 0 … 100 % относительной влажности (RH)
— Диапазон измерения температуры: -20 … 70°C / -4 … 158°F
— Разрешение: 0,1%, °C, °F

31,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT 112

Измеритель относительной влажности PCE-HT 112

Измеритель относительной влажности PCE-HT 112 компактен, очень мал и оснащен дисплеем. Измеритель относительной влажности PCE-HT 112 регистрирует температуру и влажность в помещении с помощью встроенного датчика и одновременно отображает их на ЖК-дисплее.

Функция измерения
— Температура: -30 … 65°C / -22 … 149°F (внутренняя)
                                   )
— Влажность: 0 … 100 % относительной влажности (внутренняя и внешняя)
— Память на 25 920 показаний
— Сохранение в формате PDF

89,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT 112-ICA

Измеритель относительной влажности PCE-HT 112-ICA Вкл. Сертификат калибровки ISO

Измеритель относительной влажности PCE-HT 112 компактен, очень мал и оснащен дисплеем. Измеритель относительной влажности PCE-HT 112 регистрирует температуру и влажность в помещении с помощью встроенного датчика и одновременно отображает их на ЖК-дисплее.

Функция измерения
— Температура: -30 … 65°C / -22 … 149°F (внутренняя)
                         )
— Влажность: 0 … 100 % RH (внутренняя и внешняя)
— Память на 25 920 показаний
— Сохранение в формате PDF
— Вкл. Сертификат калибровки ISO

£ 209,00

НДС и. поставка
2 года гарантии

№ для заказа: PCE-FWS 20N-2

Станция измерения относительной влажности PCE-FWS 20N-2

Эта станция измерения относительной влажности с наружным датчиком действительно универсальна. Беспроводная станция измерения относительной влажности с наружным датчиком легко собирается в соответствии с прилагаемой инструкцией. Вам не нужно быть профессионалом, чтобы управлять беспроводной станцией измерения относительной влажности и внешними датчиками. Погодные данные станции измерения относительной влажности с наружным датчиком для различных параметров передаются по радиосигналу на расстояние до 100 метров на главную станцию.

— 3 дисплея
— Температура в помещении в градусах Цельсия или Фаренгейта
— Температура наружного воздуха в градусах Цельсия или Фаренгейта
— Влажность воздуха в помещении / влажность наружного воздуха
— Манометр в дюймах ртутного столба или гПа
— Отображение абсолютного или относительного атмосферного давления по выбору
— Индикация осадков в мм или дюймах
— Индикатор осадков за 1 час, 24 часа, 1 неделю, 1 месяц
— Скорость ветра в милях в час, км/ч, м/с, узлах …
— Индикатор направления ветра
— Указатель температуры ветра и холода
— Прогноз погоды, индикатор тренда, штормовое предупреждение
— и многое другое. ..

241,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT 72

Измеритель относительной влажности PCE-HT 72

Измеритель относительной влажности PCE-HT 72 представляет собой регистратор данных температуры и влажности. Память на 20 010 наборов измерений позволяет использовать измеритель относительной влажности PCE-HT 72 до нескольких месяцев. Измеритель относительной влажности PCE-HT 72 особенно подходит для задач измерения, когда пользователь не может установить программное обеспечение для считывания измеренных значений.

— Диапазон измерения Темп.: -30 … 60°C / -22 … 140°F
— Диапазон измерения отн. Влажность: 0 … 100 % относительной влажности
— Протокол измерения как PDF
— Возможен экспорт данных как CSV
— Читается без программного обеспечения
— Можно сохранить 20 010 наборов измеренных значений

67,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-EMD 5

Измеритель относительной влажности PCE-EMD 5

Измеритель относительной влажности можно подключить к четырем внешним модулям температуры и влажности. Диапазон измерения температуры для датчиков термометра составляет 0,0…50,0 °C, а диапазон измерения влажности составляет 0,0…99,9 % относительной влажности.

— Диапазон измерения температуры: 0,0… 50,0 ° C
— Диапазон измерения влажности: 0,0 … 99,9% RH
— Подключение до четырех внешних датчиков
— Аналог 4 … 20 мА вход сигнал
— Настенный монтаж

703,00 £

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-EMD 5-ICA

Измеритель относительной влажности PCE-EMD 5-ICA вкл. Сертификат калибровки ISO

Измеритель относительной влажности может быть подключен к четырем внешним модулям температуры и влажности. Диапазон измерения температуры для датчиков термометра составляет 0,0…50,0 °C, а диапазон измерения влажности составляет 0,0…99,9 % относительной влажности.

— Диапазон измерения температуры: 0,0 … 50,0 °C
— Диапазон измерения влажности: 0,0 … 99,9 % относительной влажности
— Подключение до четырех внешних датчиков
— Аналоговый входной сигнал 4 … 20 мА
— Настенный монтаж
— вкл. Сертификат калибровки ISO

801,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT110

Измеритель относительной влажности PCE-HT110

Измеритель или детектор относительной влажности PCE-HT110 точно измеряет температуру и относительную влажность воздуха. Это точное и надежное устройство показывает текущие измерения на большом ЖК-дисплее и сохраняет данные измерений непосредственно на SD-карту (входит в комплект). PCE-HT110 оснащен двумя каналами, вмещает SD-карту памяти объемом до 16 ГБ, предлагает регулируемую скорость измерения / интервал выборки и включает в себя настенное крепление, что делает устройство идеальным для регистрации данных в течение длительного периода времени.

— Диапазоны измерения: 0 … 50°C / 32 … 122°F, 10 … 90% отн. влажн.
— Разрешение: 0,1°C / 0,18°F, 0,1% отн. влажн. .XLS (совместим с Microsoft Excel)

205,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT 72-ICA

Измеритель относительной влажности PCE-HT 72-ICA вкл. Сертификат калибровки ISO

Измеритель температуры/относительной влажности представляет собой регистратор данных, имеет память на 20 010 наборов измерений и позволяет использовать до нескольких месяцев. Измеритель температуры/относительной влажности особенно подходит для задач измерения, когда пользователь не может установить программное обеспечение для считывания измеренных значений.

— Диапазон измерения темп.: -30 … 60 °C / -22 … 140 °F
— Диапазон измерения отн. влажность: 0 … 100% относительной влажности
— Протокол измерения как PDF
— Возможен экспорт данных как CSV
— Читается без программного обеспечения
— 20 010 наборов измеренных значений могут быть сохранены 9001 1 — вкл. Сертификат калибровки ISO

190,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

№ для заказа: PCE-HT110-ICA

Измеритель относительной влажности PCE-HT110-ICA вкл. Сертификат калибровки ISO

Измеритель или детектор относительной влажности PCE-HT110 точно измеряет температуру и относительную влажность воздуха. Это точное и надежное устройство показывает текущие измерения на большом ЖК-дисплее и сохраняет данные измерений непосредственно на SD-карту (входит в комплект). PCE-HT110 оснащен двумя каналами, вмещает SD-карту памяти объемом до 16 ГБ, предлагает регулируемую скорость измерения / интервал выборки и включает в себя настенное крепление, что делает устройство идеальным для регистрации данных в течение длительного периода времени.

— Диапазоны измерений: 0 … 50°C / 32 … 122°F, 10 … 90% отн. вл.
— Разрешение: 0,1°C / 0,18°F, 0,1% отн. влажн. .XLS (совместим с Microsoft Excel)
— Вкл. Сертификат калибровки ISO

£ 326,00

НДС и. поставка
2 года гарантии

Номер заказа: PCE-555

Измеритель относительной влажности PCE-555

PCE-555 представляет собой комбинированный цифровой гигрометр и цифровой термометр, используемый для измерения относительной влажности или влажности воздуха, а также температуры воздуха, температуры точки росы и влажности. -температура лампы. Этот портативный портативный измеритель позволяет быстро и легко определять условия окружающей среды. Области применения включают мониторинг климата в авторефрижераторах, складах, строительных площадках и установках ОВКВ, где избыток влаги, конденсат и неравномерность температуры могут создавать плесень, порчу и представлять опасность для здоровья.

— Диапазон измерения влажности: 0 … 100 % относительной влажности (относительная влажность)
— Диапазон измерения температуры: -30 … 100°C / -22 … 212°F
— Разрешение: 0,01 % отн. влажности / 0,01 °C или 0,018 °F



78,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT 70

Измеритель относительной влажности PCE-HT 70

Измеритель относительной влажности регистрирует температуру и влажность воздуха и сохраняет их во внутренней памяти. Компактный измеритель относительной влажности с большой памятью (максимум до 16 000 значений) в основном используется для долговременной регистрации, например, в пищевой промышленности (например, холодильные прилавки в супермаркетах, рефрижераторный транспорт, склады) или в промышленном секторе. (процессы нагрева и охлаждения, температуры машин, склады продукции…)

— Диапазон измерения температуры: -40 … 85 °C
— Диапазон измерения отн. влажность: 0 … 100%
— Макс. Можно сохранить 16 000 записей данных
— Возможен экспорт в программное обеспечение
— Время работы 450 дней
— Регулируемая скорость хранения от 1 секунда

£ 52,00

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT 114

Измеритель относительной влажности PCE-HT 114

Измеритель относительной влажности для холодильника PCE-HT 114 оснащен датчиком температуры и влажности на кабеле длиной 2 м / 6,6 фута. Измеритель относительной влажности PCE-HT 114 регистрирует температуру и влажность внутри холодильника и одновременно отображает их на ЖК-дисплее.

Функция измерения
— Температура: -40 . .. 125 ° C / -40 … 257 ° F (внешний)
— влажность: 0 … 100% RH (внешний)
— Память на 25 920 показаний
— Сохраняет в формате PDF

111,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT 114-ICA

Измеритель относительной влажности PCE-HT 114-ICA Вкл. Сертификат калибровки ISO

Измеритель относительной влажности для холодильника PCE-HT 114 оснащен датчиком температуры и влажности на кабеле длиной 2 м / 6,6 фута. Измеритель относительной влажности PCE-HT 114 регистрирует температуру и влажность внутри холодильника и одновременно отображает их на ЖК-дисплее.



Функция измерения
— Температура: -40 … 125°C / -40 … 257°F  (внешний)
— Влажность: 0 … 100 % относительной влажности (внешний)
— Память на 25 920 показаний
— Сохраняет в формате PDF
— Вкл. Сертификат калибровки ISO

£ 231,00

НДС и. поставка
2 года гарантии

№ для заказа: PCE-PTH 10

Измеритель относительной влажности PCE-PTH 10

Измеритель относительной влажности представляет собой измерительный прибор для ориентировочного измерения температуры и относительной влажности. С диапазоном измерения температуры от -10 до 50 °C и диапазоном измерения влажности от 20 до 90 % относительная влажность позволяет использовать измеритель относительной влажности для решения широкого круга задач.

— Диапазон измерения , температура: -10 … 50 °C / 14 … 122 °F
— Диапазон измерения , влажность: 20 … 90 % относительной влажности
— Выбираемые единицы измерения
— Различные функции измерения

25,00 фунтов стерлингов

Цена без учёта. НДС и. поставка
2 года гарантии

Номер заказа: PCE-555BT

Измеритель относительной влажности PCE-555BT

С помощью измерителя относительной влажности можно определить влажность, температуру окружающей среды, температуру смоченного термометра и точку росы. С помощью измерителя относительной влажности возможны измерения до 60 °C. Таким образом, измеритель относительной влажности может использоваться повсеместно благодаря различным измерительным функциям для определения условий окружающей среды.

Диапазоны измерения:
— Влажность: 0 … 100 % относительной влажности
— Температура окружающей среды: -20 … 60 °C / -4 … 140 °F
— Температура по влажному термометру: 0 . .. 60 °C / 32 … 140 °F
— Температура точки росы: -20 … 60 °C / -4 … 140 °F
— Интерфейс: Bluetooth
— MIN / MAX / HOLD функция

87,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-555BTS

Измеритель относительной влажности PCE-555BTS

С помощью измерителя относительной влажности можно определить влажность, температуру окружающей среды, температуру смоченного термометра и точку росы. С помощью измерителя относительной влажности возможны измерения до 60 °C. Таким образом, измеритель относительной влажности может использоваться повсеместно благодаря различным измерительным функциям для определения условий окружающей среды.

Диапазоны измерения:
— Влажность: 0 … 100 % относительной влажности
— Температура окружающей среды: -20 … 60 °C / -4 … 140 °F
— Температура по влажному термометру: 0 . .. 60 °C / 32 … 140 °F
— Температура точки росы: -20 … 60 °C / -4 … 140 °F
— Интерфейс: Bluetooth
— Функция MIN / MAX / HOLD
— вкл. спеченный фильтр

123,00 £

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-THD 50

Измеритель относительной влажности PCE-THD 50

Измеритель относительной влажности является идеальным измерительным прибором для проверки климатических условий, например, на складах, в производственных цехах или теплицах. Измеритель относительной влажности может измерять температуру и влажность окружающей среды.

— Температура воздуха: -20 … 60 °C / -4 … 140 °F
— Влажность: 0 … 100 % RH
— Температура по влажному термометру, точка росы
— Память данных на 32 000 показаний
— термопара типа K

133,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CMM 8

Измеритель относительной влажности PCE-CMM 8

С измерителем относительной влажности вы можете обеспечить правильный климат в своем офисе. Измеритель относительной влажности измеряет содержание CO2 в воздухе, относительную влажность и температуру в помещении. Измеритель относительной влажности показывает концентрацию углекислого газа до 9999 ppm, температура от -10 до 50 °C, относительная влажность от 20 до 95%.

— Большой диапазон измерения CO2 до 9999 частей на миллион
— Функция светофора для углекислого газа
— Измерение температуры и влажности
— Работа в сети
— Подходит для классных комнат, офисов, лекционных залов

149,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-EM 880

Измеритель относительной влажности PCE-EM 880

Измеритель относительной влажности оснащен различными датчиками для определения HCHO, TVOC, температуры и влажности окружающей среды. Таким образом, измеритель относительной влажности уже охватывает широкий спектр измерительных задач.

— Диапазон измерения HCHO : 0,00 … 5,00 мг/м³
— TVOC диапазон измерения: 0,00 … 9,99 мг/м³ 9001 1 — Диапазон измерения температуры : 0 … 50 °C / 32 … 122 °F
— Влажность диапазон измерения: 0 … 100 % относительной влажности
— Память на 5000 точек измерения
— Работа от батареи и сети

154,00 £

НДС и. поставка
2 года гарантии

4.5: Приборы для измерения влажности — LibreTexts по наукам о Земле

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

9552

• Роланд Стулл
• Университет Британской Колумбии

Приборы для измерения влажности называются гигрометрами . Не путайте это слово с «ареометрами», которые используются для измерения удельного веса жидкостей, таких как аккумуляторная кислота.

Гигрометры точки росы , также известные как гигрометры с охлаждаемым зеркалом отражают луч света от крошечного металлического зеркала. Когда зеркало охлаждается до температуры точки росы, на зеркале образуется роса, и луч света рассеивается, а не отражается в детектор. Электроника в приборе охлаждает или нагревает зеркало, чтобы поддерживать температуру поверхности точно при температуре точки росы, которая предоставляется на выходе. Это точные приборы с относительно медленным откликом. Для низких температур и низкой влажности гигрометры точки замерзания 9Вместо этого используются 0004.

Волосяные гигрометры используют органические волокна, такие как длинные волосы, закрепленные на одном конце и прикрепленные на другом конце с помощью усиливающих рычагов к циферблату, который считывает относительную влажность. По мере увеличения относительной влажности волоски становятся длиннее, что приводит к вращению циферблата. Они неточны, но недороги и являются наиболее распространенными гигрометрами для домашнего использования. В гигрометрах можно использовать любой материал, который меняет размеры при поглощении молекул воды. Одним из примеров является биматериальная катушка 9.0004, который вращается при изменении влажности.

Психрометры представляют собой приборы с двумя стеклянными жидкостными термометрами, прикрепленными к доске или раме. Колба одного термометра окружена рукавом или фитилем из ткани, пропитанной дистиллированной водой, а другая колба остается сухой. После того, как оба термометра активно проветриваются [за счет вращения прибора в воздухе на переносной оси ( пращевой психрометр ) или с помощью пружинного или электрического вентилятора для обдува термометров воздухом ( аспирационного психрометра )], два термометра считываются, чтобы получить температуру влажного и сухого термометров . Влажный термометр холоднее сухого из-за скрытой теплоты, поглощаемой при испарении воды. Эту термодинамическую информацию можно использовать с психрометрическими таблицами или диаграммами (рис. 4.4 и 4.5) для определения влажности. Эти инструменты имеют чрезвычайно медленный отклик, но относительно просты. Современные психрометры заменяют жидкостные стеклянные термометры электронными термометрами, такими как термисторы.

В старых радиозондах (метеоприборы на аэростатах) измерялось электрическое сопротивление на предметном стекле с углеродным покрытием. В более влажном воздухе этот гигрометр с углеродной пленкой становится более резистивным. Современные радиозонды часто измеряют емкость очень тонкого диэлектрического пластика, покрытого с обеих сторон пористой металлической сеткой. Оба подхода достаточно малы и легки, чтобы их можно было нести в воздухе, но оба датчика могут быть легко загрязнены химическими парами, которые изменяют их электрические свойства.

Микроволновые рефрактометры втягивают воздух в небольшую камеру, наполненную микроволнами. Преломление (изгиб) этих микроволновых лучей зависит от влажности (см. раздел о радарах в главе «Спутники и радары») и может быть измерено. Это очень быстродействующие датчики.

Спектральные абсорбционные гигрометры , также известные как оптические гигрометры , передают частоты электромагнитного излучения, которые сильно поглощаются водяным паром. Путем пропускания луча излучения по короткому пути воздуха к детектору можно измерить величину ослабления, чтобы можно было рассчитать абсолютную влажность. Один из таких инструментов, Лайман-альфа-гигрометр , использует ультрафиолетовый свет с длиной волны 0,121567 мкм, что соответствует линии поглощения/испускания водорода. Другой, криптоновый гигрометр , использует излучение с длиной волны 0,12358 мкм, генерируемое светящейся трубкой, заполненной инертным газом криптоном. В других приборах используется поглощение инфракрасного света (инфракрасные гигрометры ). Все это быстродействующие инструменты. Спектры поглощения в атмосфере см. в главе «Спутники и радары».

Некоторые лидары (лазерные радары) были разработаны для передачи двух соседних длин волн электромагнитного излучения, на одну из которых воздействует водяной пар, а на другую нет. Такие лидары дифференциального поглощения (DIAL) могут дистанционно измерять влажность вдоль вертикальных или наклонных траекторий, а также могут сканировать атмосферу для измерения влажности в объеме или в плоскости.

Погодные радары и другие микроволновые профилировщики могут использоваться для измерения профилей влажности в атмосфере, поскольку скорость и/или полярность микроволн в воздухе зависят от влажности.

Некоторые датчики измеряют среднюю влажность по пути. Одним из примеров является канал водяного пара на метеорологических спутниках, который измеряет инфракрасное излучение водяного пара в воздухе. Как обсуждалось в главе «Спутники и радары», такие излучения исходят из слоя воздуха толщиной в несколько километров в верхней трети тропосферы. Преимущество этих инструментов заключается в удаленном отборе проб атмосферы в труднодоступных местах, например, над океанами. Недостатком является то, что они плохо видят сквозь облака.

Передачи от спутников Global Positioning System (GPS) немного задерживаются или преломляются из-за влажности на пути луча через атмосферу.
