Прием noaa. Метеоспутники NOAA: прием и декодирование сигналов в домашних условиях — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как принимать снимки с метеоспутников NOAA. Какое оборудование нужно для приема сигналов со спутников. Как декодировать сигналы APT и получать изображения Земли. Какое программное обеспечение использовать для работы с метеоспутниками.

Содержание

Что такое метеоспутники NOAA и зачем их принимать

Метеоспутники серии NOAA (National Oceanic and Atmospheric Administration) — это американские спутники дистанционного зондирования Земли, предназначенные для метеорологических наблюдений. Они передают изображения поверхности Земли в реальном времени, используя формат APT (Automatic Picture Transmission).

Прием сигналов с этих спутников представляет большой интерес для радиолюбителей по нескольким причинам:

Возможность получать актуальные снимки Земли из космоса своими руками
Изучение принципов работы спутниковых систем связи
Практика в настройке радиоприемного оборудования
Наглядная демонстрация эффекта Доплера
Захватывающее хобби на стыке радиотехники и космонавтики

Какое оборудование нужно для приема сигналов NOAA

Для приема сигналов метеоспутников NOAA потребуется следующее оборудование:

Антенна на диапазон 137 МГц (например, квадрифилярная спиральная QFH)
SDR-приемник (например, RTL-SDR)
Компьютер для обработки сигнала
Кабели для соединения компонентов

Антенна является ключевым элементом системы. Для уверенного приема рекомендуется использовать направленные антенны с круговой поляризацией, например популярную QFH. Также подойдет диполь или турникетная антенна.

Программное обеспечение для работы со спутниками NOAA

Для приема и декодирования сигналов NOAA используется следующее ПО:

SDR# — для настройки SDR-приемника и демодуляции сигнала
WXtoImg — для декодирования APT сигнала и получения изображений
Orbitron — для отслеживания положения спутников

SDR# позволяет настроить частоту и режим приема. WXtoImg декодирует принятый сигнал и формирует изображение. Orbitron помогает определить время пролета спутников над вашим местоположением.

Как принимать сигналы метеоспутников NOAA

Процесс приема сигналов NOAA включает следующие шаги:

Установка и настройка антенны
Подключение SDR-приемника к компьютеру
Запуск SDR# и настройка на частоту спутника (137 МГц)
Запуск WXtoImg и включение режима записи
Ожидание пролета спутника и прием сигнала
Декодирование записанного сигнала в WXtoImg

Важно правильно выбрать время для приема — когда спутник находится высоко над горизонтом. Это обеспечит наилучшее качество сигнала и изображения.

Декодирование сигнала APT и получение изображений

Сигнал APT представляет собой аналоговый сигнал, модулированный изображением. Для его декодирования выполняются следующие действия:

Демодуляция FM сигнала в SDR#
Запись аудиопотока в WAV файл
Обработка WAV файла в WXtoImg
Синхронизация строк изображения
Преобразование яркости пикселей в цветное изображение

WXtoImg автоматизирует большую часть процесса декодирования. На выходе получается цветное изображение поверхности Земли в различных режимах отображения.

Улучшение качества приема сигналов NOAA

Для повышения качества принимаемых изображений можно предпринять следующие меры:

Использовать направленную антенну с высоким усилением
Устанавливать антенну как можно выше
Применять малошумящий усилитель (LNA)
Использовать качественные кабели с минимальными потерями
Выбирать оптимальное время для приема (высота спутника над горизонтом)
Настраивать параметры декодирования в WXtoImg

Экспериментируя с настройками оборудования и программ, можно добиться впечатляющего качества изображений со спутников NOAA.

Интересные режимы обработки изображений NOAA

WXtoImg предлагает различные режимы улучшения и окрашивания изображений со спутников NOAA:

MSA — мультиспектральный анализ для выделения облаков
MCIR — имитация цветного инфракрасного изображения
Sea Surface Temp — температура поверхности моря
Precipitation — выделение зон осадков
Anaglyph — создание 3D изображения из двух каналов

Эксперименты с этими режимами позволяют получать очень интересные и информативные изображения Земли из космоса.

Перспективы любительского приема метеоспутников

Прием сигналов метеоспутников остается актуальным направлением радиолюбительства. В будущем ожидаются следующие тенденции:

Появление новых спутников с улучшенными характеристиками
Переход на цифровые форматы передачи данных
Развитие программного обеспечения для обработки изображений

Использование нейросетей для улучшения качества снимков
Создание сетей любительских станций приема

Прием метеоспутников останется интересным хобби, позволяющим своими руками получать уникальные данные из космоса.

Декодируем сигнал метеоспутника NOAA в 50 строчек кода / Хабр

Привет, Хабр.

Продолжим тему декодирования различных видов радиосигналов. Одним из интересных форматов, разработанных еще в прошлом веке, является APT (Automatic Picture Transmission). Он используется для передачи изображений Земли из космоса, и что для нас гораздо более интересно и актуально, прием сигналов APT прост и доступен радиолюбителям.

Спутник NOAA © en.wikipedia.org/wiki/NOAA-15

Для тех, кому интересно, продолжение под катом.

Общая информация

Интересующие нас метеоспутники NOAA относятся к серии TIROS (Television InfraRed Observation Satellite), первый из которых был запущен еще в 1960 г. В настоящее время функционируют 3 спутника (NOAA-15, NOAA-18 и NOAA-19, самый старый из которых, NOAA-15 работает с 1998 г). Спутники вращаются вокруг Земли на высоте 850 км и делают один оборот примерно за 1.5 часа. На борту имеются различные сенсоры, нас же будет интересовать прием метеоизображений. И тут есть два варианта. Самый простой и общедоступный — аналоговый сигнал уже упомянутого формата APT на частоте 137 МГц. Кроме него, спутники передают изображения также и в формате высокого разрешения HRPT (High-resolution Picture Transmission) на частоте 1.7 ГГц. Декодеры HRPT доступны, но для приема уже желательна поворотная антенна с неплохим усилением, что более сложно и дорого.

Согласно международным конвенциям, все метеорологические данные являются открытыми, и принимать сигналы NOAA может любой желающий. Чем мы сейчас и займемся.

По приему сигналов NOAA уже было несколько статей на Хабре (например 1, 2), но все они обычно сводятся к «подключили приемник, запустили программу, получили картинку», без особого разъяснения того, как же эта картинка передается. Попробуем опуститься на уровень ниже, и посмотреть, как же сигнал устроен внутри.

Прием

Самое первое и очевидное.

Спутник не является геостационарным, он движется по небу, поэтому время приема нужно «ловить». Самое простое — воспользоваться онлайн-сервисом n2yo.com, который позволяет рассчитать время пролета для любого спутника. Вот пример для NOAA 19:

Хороший прием, когда спутник высоко над горизонтом, бывает примерно раз в день, сам пролет спутника по небу длится около 10 минут, так что может быть полезно настроить запись по расписанию в нужное время.

Разумеется, для приема радиосигнала нужен приемник. Подойдет самый дешевый RTL-SDR V3 за 35$, я использовал более качественный SDRPlay со следующими настройками:

Как можно видеть, я установил значение decimation на максимум, что позволяет получить максимальный динамический диапазон. Уровни усиления LNA и Gain стоит подобрать в зависимости от антенны. Спутники NOAA 15, 18 и 19 передают сигналы на частотах 137.620, 137.9125 и 137.100 МГц соответственно. Сам сигнал имеет ширину полосы около 50 КГц, и если все было сделано правильно, в заданное время сигнал должен появиться на спектре:

Интересно отметить наклон линий из-за эффекта Допплера — спутник пролетает мимо нас, а с учетом времени пролета, это еще одно хорошее доказательство шарообразности Земли 😉

Кстати о приеме, спутники NOAA хороши тем, что их прием весьма доступен для начинающих. Сигнал будет в принципе слышен на любую антенну, даже на «усы» от телевизора, но для хорошей картинки качество антенны весьма критично. С плохой антенны (как у меня:) картинка будет менее контрастной, но для демонстрации работы декодера этого достаточно. Специализированную антенну на 137 МГц можно купить или сделать из сантехнических и медных трубок, пример можно посмотреть здесь. Однако, тема статьи все же обработка сигналов, а не столярные работы, желающие могут изучить тему постройки антенн самостоятельно.

Итак, смотрим время пролета спутника, выбираем в программе режим записи FM с шириной полосы 50 КГц и записываем сигнал. Результатом должен быть WAV-файл продолжительностью около 10 минут, на слух должны быть четко различимы периодически повторяющиеся импульсы. Теперь можно приступать к декодированию.

Декодирование

Шаг 1. Загрузим файл с помощью библиотеки scipy и выведем его на экран. Я вывожу только фрагмент с 20 по 21ю секунду, иначе отрисовка будет слишком долгой.

import scipy.io.wavfile as wav
import scipy.signal as signal
import numpy as np
import matplotlib.pyplot as plt
fs, data = wav.read('HDSDR_20201227_070306Z_137100kHz_AF.wav')
data_crop = data[20*fs:21*fs]
plt.figure(figsize=(12,4))
plt.plot(data_crop)
plt.xlabel("Samples")
plt.ylabel("Amplitude")
plt.title("Signal")
plt.show()

Должна быть видна четкая периодичность сигнала:

Шаг 2. Для ускорения декодирования уменьшим частоту дискретизации в 4 раза, отбросив лишние значения:

resample = 4
data = data[::resample]
fs = fs//resample

Шаг 3. Изображение передается в амплитудной модуляции, для конвертации в АМ достаточно применить преобразование Гильберта:

def hilbert(data):
    analytical_signal = signal.hilbert(data)
    amplitude_envelope = np.abs(analytical_signal)
    return amplitude_envelope
data_am = hilbert(data)

Можно вывести картинку на экран и убедиться, что мы получили огибающую сигнала:

Шаг 4. Вывод. Собственно, декодирование уже закончено. Сами данные передаются в аналоговом формате, так что цвет пиксела зависит от уровня сигнала. Мы можем «развернуть» картинку в 2D-изображение, из описания формата известно, что одна линия передается за 0.5с:

from PIL import Image
frame_width = int(0.5*fs)
w, h = frame_width, data_am.shape[0]//frame_width
image = Image.new('RGB', (w, h))
px, py = 0, 0
for p in range(data_am.shape[0]):
    lum = int(data_am[p]//32 - 32)
    if lum < 0: lum = 0
    if lum > 255: lum = 255
    image.putpixel((px, py), (0, lum, 0))
    px += 1
    if px >= w:
        if (py % 50) == 0:
            print(f"Line saved {py} of {h}")
        px = 0
        py += 1
        if py >= h:
            break

Функция putpixel не самый быстрый способ работы с изображениями, и код можно ускорить раз в 10, используя numpy.reshape и Image.fromarray, но построчный способ более наглядный. Для конвертации амплитуды сигнала в диапазон яркости 0. .255, значения делятся на 32, для другой антенны возможно, значение придется изменить.

Для удобства просмотра растягиваем картинку по вертикали и выводим на экран:

image = image.resize((w, 4*h))
plt.imshow(image)
plt.show()

Если все было сделано правильно, мы должны получить изображение примерно такого вида:

Теплый и ламповый зеленый цвет был выбран просто для красоты, желающие могут изменить цветовую гамму по своему усмотрению, изменяя параметры функции putpixel. Что мы видим на экране? В формате APT передаются два канала. Дальний ИК передается на одной половине кадра, ближний/средний ИК передается на другой, режим выбирается в зависимости от того, ночную или дневную картинку передает спутник. В изображении также передаются маркеры синхронизации и телеметрия, желающие могут посмотреть описание формата APT более подробно. Более продвинутые программы используют эти маркеры для выравнивания картинки, но могут не работать на слабых сигналах. Вышеприведенный код никогда не теряет синхронизацию, т.к. её здесь просто нет, даже самый слабый и зашумленный сигнал будет виден, хоть и менее контрастно.

Заключение

Как уже говорилось ранее, в мире осталось не так уж много действующих систем связи, сигнал которых можно декодировать с помощью 20 строчек кода. Спутникам NOAA примерно 20 лет, и когда они выйдут из строя, новый формат уже скорее всего будет цифровым и более сложным (правка — как подсказали в комментариях, новый Метеор-М2 уже передает данные в цифре на частоте 137 МГц). Так что желающим попробовать что-то простое и несложное для декодирования, можно посоветовать поторопиться.

Разумеется, необязательно декодировать сигналы NOAA только таким способом, существуют и готовые декодеры, которые обладают большими возможностями, вроде нанесения контуров стран и городов, формирования псевдоцветов из монохромных каналов и пр. Но сделать это самому с нуля имхо гораздо интереснее.

Как обычно, всем удачных экспериментов.

Принимаем погодные снимки с NOAA — проще простого / Хабр

Детская мечта

Однажды в школе попала ко мне в руки рация, обычная такая, чаще у железнодорожников встречается. С этого дня началось бесконечное вслушивание в эфир. Это казалось каким-то волшебством, окном в другой, невидимый мир. В основном, конечно, помехи, таксисты, железная дорога и море шумов. Все это быстро надоело. Но один звук все-таки не давал мне покоя. Он был слышен не всегда, а только несколько раз в сутки, приблизительно в одно и то же время. Природа этого писка была мне неизвестна. Тогда у меня не было ни интернета, ни знакомых людей, которые могли бы хоть что-то прояснить о происхождении этой передачи. Только старая рация и кусок провода на чердаке вместо антенны.

Что-то начинает проясняться

Чуть позже, будучи уже в сознательном возрасте, я решил вернуться к этой теме. Откопал ту рацию в куче старого хлама в чулане, сделал подобие антенны на нужную частоту, затащил ее как можно выше на крышу, и стал слушать. Точной частоты сигнала я не вспомнил, так что пришлось опять выжидать его, несколько раз в час переключая каналы рации. Спустя неделю произошло чудо — я опять услышал этот писк. Сигнал был намного более устойчив, чем тогда. Рассчитанная антенна примерно на 137 МГц сделала свое дело, хоть это и был всего лишь простой диполь. Кроме писка стали различимы звуки, похожие на сигналы синхронизации. Звук появлялся не внезапно, а постепенно проявлялся из шумов, длился примерно 8-10 минут и снова проваливался под шумовую полку. Уверенность приема сигнала, не была постоянной, а менялась от появления к появлению. Тогда-то мне и пришла в голову мысль, что это может быть искусственный спутник Земли.

Здравствуй, NOAA

Гугление показало, что на этой частоте может быть несколько спутников, в основном погодные. Позже с помощью программы трекинга сателлитов было установлено, что это спутники серии NOAA, а именно NOAA-16, NOAA-18 и NOAA-19. А самое интересное, что этот звук не что иное, как APT (automatic picture transmission). Все-таки, спутники там не просто так болтаются, а передают на Землю снимки в реальном времени. Что еще может быть более интересным для начинающего радиолюбителя, как не прием снимков с орбиты в реальном времени?

Техническая сторона

Как оказалось, принять эти снимки не так уж и сложно, учитывая что APT как стандарт передачи изображения, был придуман аж в далеком 1963-м году. На самом деле, это аналоговый сигнал, прямо как в телевизоре, но намного медленнее. Будет правильнее сказать, что это своеобразный космический факс. Изображение передается построчно, две строки в секунду. Разрешение факса примерно 4 километра на пиксель, чего достаточно лишь для того, чтоб более-менее разглядеть очертания материков, но и этого вполне достаточно, чтобы почувствовать себя крутым метеорологом. Принять сигнал дело одно, но его еще нужно декодировать, для чего в сети оказалась бесплатная программа WXtoImg. Сигнал со спутника принимался на два отрезка проволоки (диполь), затем по кабелю передавался в рацию, настроенную на частоту передачи NOAA, а потом звук через аудио-кабель был направлен в линейный вход компьютера, где его уже ждала программа.

Первый снимок

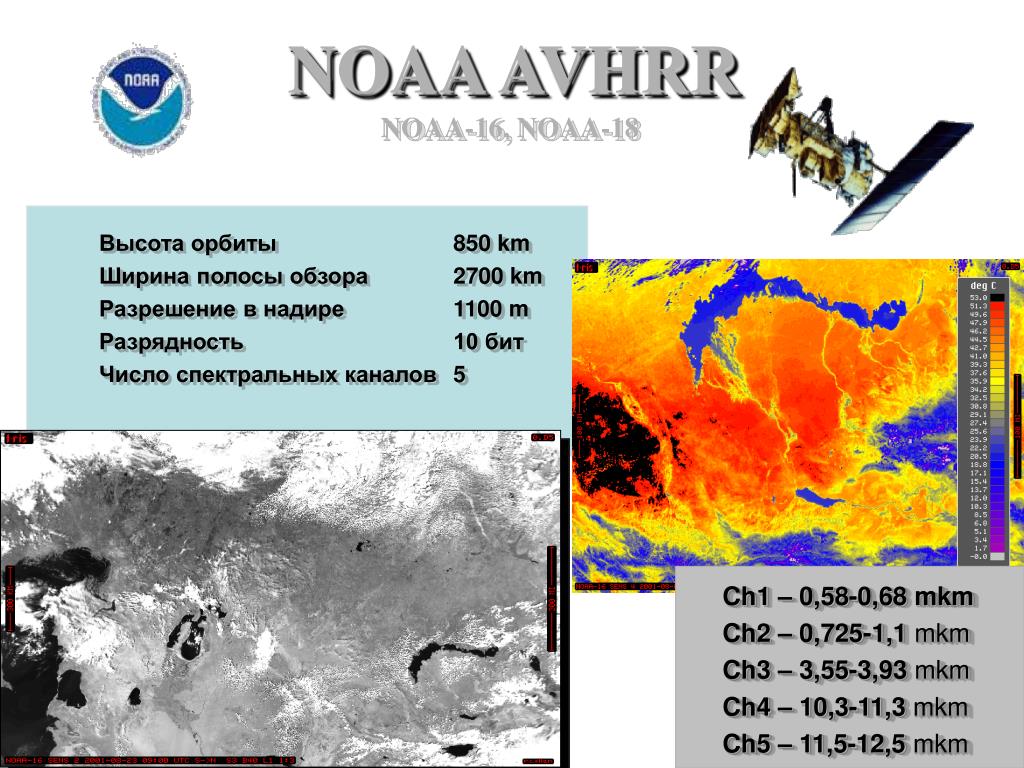

На спутниках NOAA установлен радиометр с очень большим разрешением, который может формировать два графических канала с разрешением 1 км/пиксель. Однако перед отправкой изображения на Землю, разрешение картинки уменьшается до 4 км/пиксель и сглаживается. Одно изображение — обычно передает дальний инфракрасный диапазон (термальное изображение, 10,8 мкм). Второе же, в зависимости от освещения Земли Солнцем, может переключаться между ближним ИК (0,86 мкм) и средним ИК (3,75 мкм). Так уж сложилось, что частота девиации рации не позволяла принять два изображения. Да и чувствительность не давала чисто декодировать изображение. Тем не менее, услышав сигнал, я тут же начал его принимать. В программе запрыгали уровни, она определила синхроимпульсы и начала строить изображение. Сначала кроме шумов я ничего не разглядел. Но чем дальше строилось изображение, тем больше деталей удавалось различать. По очертаниям моря я так ничего и не понял. Потом в голову пришло: «Вверх ногами же!». Было решено перевернуть изображение прямо в «Paint». «Да это же „Крымнаш“!», воскликнул я, когда увидел результат.

Есть, куда расти

Чтобы улучшить качество снимков, пришлось внести некоторые изменения в «железо». Первой проблемой была антенна, лучшим вариантом оказался квадрифиляр. По части приемника было решено приобрести RTL SDR приемник, о котором на Хабре тоже есть немало статей. Если все правильно настроить, то картинка выходит просто непередаваемо красива:

Ты не один

Еще приятно было узнать, что в интернете есть множество сообществ радиолюбителей, которых тоже зацепила эта тема, например: «Снимки Земли с NOAA + RTL SDR».

Прием фотоснимков с метеорологических спутников серии NOAA

Жизнь показывает, что и космос будут осваивать не какие-нибудь супермены, а самые простые люди…

Ю. А. Гагарин

Содержание

Введение в ДЗЗ
Аппаратный комплекс
Программный комплекс
Заключение
Ссылки и файлы

Введение в ДЗЗ

Началом космической эры по праву можно считать запуск Советским союзом первого искусственного спутника Земли ПС-1 в 1957 году. С тех пор спутники сильно изменились и сегодня используются практически повсеместно: связь, навигация, ДЗЗ, научные исследования и так далее.

Именно о спутниках ДЗЗ (дистанционное зондирование Земли) мы поговорим в этой статье.

ДЗЗ (дистанционное зондирование Земли) — способ наблюдения за поверхностью Земли с помощью всевозможной авиационной и космической техники, оснащенной съемочной аппаратурой различных видов. Космические системы ДЗЗ позволяют за короткое время получить необходимые данные с больших площадей, в том числе с труднодоступных и опасных для человека участков.

На околоземной орбите находится множество спутников, большинство из которых передает сигналы, доступные для приёма радиолюбителями. Например, вот достаточно большая таблица спутников, сигналы которых можно принять практически в домашних условиях: http://r4uab.ru/frequency/.

Аппаратный комплекс

Основой всего радиоприемного тракта является, конечно, антенна. Для приема спутников типа NOAA нужны антенны с правой круговой поляризацией, рассчитанные для работы на частоте 137 МГц. Неплохой вариант — антенна QFH (QuadriFillar Helix), более простой в изготовлении вариант — турникетная антенна (turnstile) или даже простой волновой канал. Кратко об антеннах было рассказано в предыдущей статье.

Программное обеспечение

Установить все драйвера и запустить программу SDRSharp (см. статью Установка и первичная настройка радиоприемника SDR-RTL)
Установить программу WXtoImg (exe доступен в архиве к статье ~~или на официальном сайте~~ официальный сайт закрыт).
При первом запуске желательно указать город приема.
В меню File с помощью пункта Mixer Control… выбрать по умолчанию устройство «Стерео микшер» (Stereo Mixer). Если такого устройства нет, см. Как включить Стерео микшер. Как вариант, можно использовать программу Virtual Audio Cable
Обновить список спутников командой Update Keplers в меню File
Открыть SDRSharp. В верхней панели открыть окно настроек (иконка Шестеренка). В окне настроек выбрать Sample Rate НЕ МЕНЕЕ 0.9 MSPS (млн. измерений в секунду), затем установить флажок RTL AGC
В левой боковой панели на вкладке Radio выбрать тип модуляции WFM и полосу пропускания (Bandwidth) порядка 35 000 Гц (можно подстроить по месту — яркая полоса сигнала на спектроскопе должна помещаться в полосу пропускания)
Посмотреть время пролета и частоту приема спутника (пункт Satellite Pass List… в меню File программы WXtoImg) или таблица. В списке указано время пролета в зените (верхней точке), на горизонте спутник появляется несколько раньше. Ввести частоту приема в верхней панели программы SDRSharp (увеличить разряд — клик в верхней части цифры, уменьшать — в нижней)
За несколько минут до начала пролета спутника включить прослушивание в SDRSharp и включить запись (пункт Record… в меню File, в окне выбрать Auto Record) в программе WXtoImg. Включать запись в программе SDRSharp НЕ НУЖНО
Как только сигнал APT (Automatic Picture Transmission) заметно превысит уровень шума (это будет слышно как писк с частотой 2 Гц — два писка в секунду — и следующий за ним «стрёкот»).
По ходу приема полученное изображение рисуется построчно в основной части окна программы WXtoImg. Во время приема нужно регулировать громкость сигнала, чтобы уровень в нижнем левом углу программы WXtoImg был зелёным. По мере пролета спутника нужно корректировать сдвиг Допплера, чтобы сигнал не выходил за границы полосы пропускания
Когда сигнал спутника станет тише «белого шума», запись можно останавливать (пункт Stop в меню File программы WXtoImg).
Записанный файл будет находиться в папке C:\Users\[имя пользователя]\Pictures\WXtoImg\audio
Полученное изображение можно просмотреть в разных режимах, переключая их с помощью меню Enhancements в программе WXtoImg
Полученное изображение можно сохранить в виде картинки с помощью пункта Save Image as… меню File программы WXtoImg

Заключение

В качестве заключения покажу несколько снимков со спутников NOAA:

А также видео о приеме сигналов метеорологических спутников NOAA, подготовленные нашей командой для конкурса «Космические данные» в рамках программы «Дежурный по планете».

Прием метеорологического радио Ноаа

Погодное радио NOAA

Способы улучшить прием метеорологических радиостанций NOAA

Среднее покрытие любого передатчика NOAA Weather Radio ограничено зоной в пределах примерно 40 миль от передатчика. Ограничив диапазон передатчика, NOAA Weather Radio может обеспечить более адаптированные передачи для обслуживаемой области, а также уменьшить количество предупредительных сигналов, отправляемых через один передатчик. Фактический диапазон и качество принимаемого сигнала зависят от трех основных факторов: передатчика, местоположения и качества приемника и блокировки луча. В общем, те, кто живет на равнине или в море и используют приемник хорошего качества, могут рассчитывать на надежный прием за пределами 40 миль. Те люди, которые живут в городах, окруженных большими зданиями, или живут в горных районах и используют приемники стандартного качества, могут испытывать слабый прием или вообще не принимать его на расстоянии значительно меньше 40 миль .

Коэффициенты передатчика
- Качество сигнала, отправляемого на передатчик
- Высота антенны передатчика
- Выходная мощность передатчика

Плохое качество сигнала, передаваемого на передатчик, приведет к плохому качеству сигнала, передаваемого передатчиком. Чтобы гарантировать, что качество сигнала, поступающего в передатчик, будет хорошим и стабильным, на многих передатчиках NOAA Weather Radio устанавливаются мониторы, которые автоматически сообщают, когда качество сигнала начинает ухудшаться. Эти мониторы также автоматически сообщают о других потенциальных проблемах на месте установки передатчика, таких как колебания мощности, высокое отношение сигнал/шум и даже отказ кондиционера, охлаждающего передатчик.

Поскольку NOAA Weather Radio передает в диапазоне VHF (Very High Frequency), радиосигнал является сигналом «прямой видимости». Чем выше расположена антенна передатчика, тем дальше она может «видеть» или передавать. Поскольку дальность действия передатчика зависит от высоты антенны, высота часто используется для предотвращения пропуска одного передатчика по сигналу ближайшего метеорологического радио NOAA на той же частоте и срабатывания предупредительных звуковых сигналов о потенциальной суровой погоде, которая не находится в назначенном диапазоне. зона прослушивания.

Третий метод уменьшения зоны покрытия заключается в снижении выходной мощности передатчика. В то время как многие коммерческие радиостанции вещают с мощностью 100 000 ватт, NOAA Weather Radio вещает с максимальной мощностью 1 000 ватт.

Несмотря на то, что прилагаются все усилия, чтобы уменьшить перекрытие двух передатчиков NOAA Weather Radio на одной и той же частоте, бывают случаи, когда удаленная станция передает сигнал более близкой станции. Были случаи, когда передатчик, расположенный более чем в 100 милях от приемника, подавлял сигнал от передатчика, расположенного менее чем в 40 милях от передатчика. В то время как оба передатчика вещали на мощности 1000 Вт, более удаленный передатчик располагался на горе, а антенна находилась почти на высоте 2000 футов над уровнем моря, а антенна более близкого передатчика находилась всего на высоте 600 футов над уровнем моря. Условия, которые позволяют сигналам NOAA Weather Radio передаваться на значительные расстояния, превышающие 40 миль, к счастью, редки, и слушатели могут быть уверены, что предупредительные сигналы тревоги указывают на угрожающую погоду в их районе.

Как и в случае с недвижимостью, есть три важных момента для улучшения приема — место, место и еще раз место! Чем дальше от передатчика, тем слабее сигнал. Даже тип конструкции здания влияет на прием NOAA Weather Radio. Здания со стальными каркасами, шлакоблоками или бетоном, армированным арматурой, и другими материалами, блокирующими сигнал, значительно снижают мощность и качество сигнала на приемнике. Внутри здания «электрический шум» от электродвигателей, линий высокого напряжения, флуоресцентных ламп и других устройств вызовет статические разряды на вашем приемнике NOAA Weather Radio. Постарайтесь расположить приемник как можно дальше от любых электрических устройств, которые могут создавать помехи, чтобы получить наилучший сигнал.

Еще одним важным фактором при покупке приемника является его чувствительность к радиосигналам, это особенно важно, если вы находитесь в труднодоступной местности. Приемник более высокого качества может обнаруживать сигнал мощностью от 0,3 мкВ, в то время как стандартному приемнику может потребоваться мощность сигнала от 0,8 до 1,0 мкВ, прежде чем вы сможете четко слышать. Сравните не только цену приемников, но и их чувствительность.

Блокировка балки
- Местность
- Большое здание в городах
- Грозы и другие погодные факторы

Поскольку радиоволны, передаваемые NOAA Weather Radio, являются УКВ или прямой видимости, они могут быть заблокированы или ослаблены, если им приходится проходить через горы, холмы и большие здания. В отдаленных районах даже грозы между передатчиком и приемником будут влиять на мощность сигнала (а также помехи от молнии).

Чтобы получить наилучший прием от вашего погодного радио NOAA, приобретите приемник наилучшего качества (наиболее чувствительный), какой только сможете. Убедитесь, что вы настроены на правильную частоту для вашей местности, даже если вы сможете принять сигнал от другого метеорологического радио NOAA, оно может не передавать часы и предупреждения для вашей конкретной области! Попробуйте разные места в вашем доме или офисе, чтобы найти лучшее место для сильного и стабильного сигнала.

Как правило, вблизи окон обеспечивается лучший прием, чем если бы сигнал проходил через армированные стены. В некоторых местах вам, возможно, придется установить наружную антенну для приема NOAA Weather Radio.

Установка наружной антенны:

Наружные антенны можно приобрести во многих магазинах телевизоров, радиоприемников или электроники, или вы даже можете построить свою собственную антенну.

Если в вашем погодном радио NOAA нет места для подключения антенны, вы все равно можете воспользоваться внешней антенной. Припаяйте «маленький зажим-крокодил» к центральному проводнику коаксиального кабеля от антенны и прикрепите к антенне вашего радиоприемника.

Недорогая УКВ-антенна или сканирующая антенна, установленная на крыше с коаксиальным или экранированным кабелем к приемнику, обеспечит улучшенный прием для вашего погодного радио NOAA и позволит нам предоставлять вам своевременные предупреждения и сообщения об опасных погодных условиях!

Наружные антенны следует устанавливать осторожно! Не приближайтесь к линиям электропередач или другим опасностям.

Наружные антенны также должны быть должным образом заземлены, чтобы предотвратить возможное повреждение вашего дома молнией.

5 лучших радиостанций для экстренных ситуаций

Мы самостоятельно проверяем все, что рекомендуем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше›

Дом
Домашняя безопасность

Фото: Сара Кобос

К вашему сведению

После очередного раунда испытаний Midland ER310 стал нашим лучшим выбором. У нас также есть несколько других новых вариантов, в том числе настольный вариант с ТАКИМ ЖЕ приемом.

13 апреля 2021 г.

Экстремальные погодные явления становятся все более и более частыми, и полагаться на обновления телефона не получится, если он не в сети или разрядился аккумулятор. Вам нужен метеорологический радиоприемник — инструмент, который имеет решающее значение в чрезвычайной ситуации и удобен в качестве надежного, устойчивого к атмосферным воздействиям источника энергии, света, музыки и новостей во время регулярных мероприятий на свежем воздухе. После тестирования более дюжины моделей в течение четырех лет мы уверены, что Midland ER310 — лучшая аварийная радиостанция для большинства людей.

Наш выбор

Midland ER310

Благодаря отличному радиоприему, заблаговременным уведомлениям NOAA и рукоятке, которая эффективно оживляет его, ER310 представляет собой прочную компактную радиостанцию, которая одновременно служит фонариком и зарядной станцией.

Midland ER310 — лучшая радиостанция для экстренных погодных условий, поскольку она обеспечивает лучший прием, более яркий фонарик и более эффективные варианты зарядки, чем другие модели, которые мы тестировали, включая возможность зарядки с нуля с помощью солнечной энергии или ручного запуска. Что еще более важно, он может получать предупреждения NOAA об экстремальных погодных условиях, предоставляя громкие и хорошо заметные уведомления, поэтому вы не пропустите ни одного предупреждения. Удобный размер ER310 делает его удобным для переноски, поэтому его легче взять с собой на ходу в случае надвигающейся грозы. Кроме того, это была одна из немногих протестированных нами радиостанций, которая соответствовала заявленным характеристикам: мы обнаружили, что всего одна минута запуска дает 10 минут работы по радио или несколько минут использования фонарика. Кроме того, его прочный корпус может выдержать дождливую погоду или падение на твердую поверхность.

Второе место

Midland ER210

Идентичный нашему лучшему выбору почти во всех отношениях, ER210 примерно на 33% меньше по размеру и времени автономной работы. К счастью, заводной заряд работает быстро, чтобы снова запустить его.

Midland ER210, по сути, представляет собой уменьшенную версию нашего фаворита — примерно две трети размера, как физически, так и с точки зрения емкости аккумулятора и цены. Он имеет все те же преимущества, что и ER310, в том числе радиоприем в погодном диапазоне и громкие оповещения о погоде NOAA, а также яркий фонарик, разъем для наушников и несколько вариантов зарядки. На самом деле, ручной генератор на ER210 на самом деле даст этой радиостанции больше энергии после минуты запуска, чем у ER310 (хотя для начала вы работаете с меньшей батареей). ER210 выглядит не таким солидным, как его более крупный родственник, но в наших тестах на брызги и падения он оказался таким же прочным. Если вам нужна более изящная альтернатива нашему лучшему выбору, Midland ER210 — отличный вариант.

Бюджетный вариант

RunningSnail MD-090P

Несмотря на отсутствие ЖК-экрана и предупреждений NOAA, у RunningSnail впечатляющий прием радиосигналов, время автономной работы и несколько вариантов освещения помогут вам пережить бурю.

Если вы готовы отказаться от автоматических оповещений о погоде, RunningSnail MD-090P — это хорошее и доступное радио для чрезвычайных ситуаций. Он не может подавать звуковой сигнал или мигать, чтобы сообщить вам, когда наступает плохая погода, но он по-прежнему принимает радиосигналы погодного диапазона NOAA с отличным приемом, как только вы его включите и настроите. Отсутствие предупреждений делает его плохим выбором. для районов, подверженных торнадо и наводнениям, но в остальном это радио, особенно если вас больше всего беспокоят землетрясения, потому что их нельзя предсказать. В остальном RunningSnail имеет прочную конструкцию и предлагает отличное время автономной работы с несколькими вариантами зарядки, включая надежный генератор. Самая яркая из трех настроек фонарика на самом деле немного ярче, чем у любой из моделей Midland, и она также обеспечивает удобную лампу для чтения под поворотной солнечной панелью.

Выбор апгрейда

Eton Sidekick

Это радио оснащено небольшими предметами роскоши, такими как Bluetooth, лампа для чтения и солидный динамик. Кроме того, это единственное портативное погодное радио, которое мы нашли с ТАКИМИ ЖЕ предупреждениями.

Если вам нужно радио с погодой, которое вы также можете использовать в качестве развлекательного центра на ходу, мы рекомендуем Eton Sidekick. Это одна из немногих моделей, которые мы нашли с Bluetooth или дополнительным портом, а также у нее лучший динамик из всех метеорологических радиостанций, которые мы когда-либо тестировали. Кроме того, задняя панель работает как лампа для чтения размером 5 на 5 дюймов, что делает ее отличным вариантом для чтения или поиска растопки в темноте. В дополнение к приему AM / FM-радио, метеодиапазона и оповещений о погоде NOAA, Sidekick также принимает гиперлокальные и настраиваемые оповещения с кодировкой сообщений в определенных областях (SAME) — это единственное портативное радио для чрезвычайных ситуаций, которое мы обнаружили. делает это. Как и другие наши модели, он надежно устойчив к падениям и воде, а также предлагает зарядку через USB и разъем для наушников. Тем не менее, фонарик не такой яркий, как у других наших моделей, а положение ручки означает, что вы можете случайно нажать кнопку и изменить настройки радио или предупреждений, пока носите его. Но остальные его обновления более чем компенсируют это.

Также отлично

Midland WR400

Этот радиосигнал должен поместиться на любом рабочем столе, предоставляя вам визуальные и звуковые оповещения NOAA, а также настраиваемые и гиперлокальные оповещения с кодированием сообщений конкретной области (SAME).

Если вы живете в районе, особенно подверженном штормам, или вам просто нужно что-то, что может находиться в специально отведенном месте в вашем доме и предупреждать вас о ненастной погоде, мы рекомендуем Midland WR400. В дополнение к стандартному радиоприемнику с погодным диапазоном и службе AM/FM, этот простой в использовании настольный радио-будильник работает с кодировкой сообщений для определенных областей (SAME), модернизированным аварийным сигналом NOAA, который позволяет настраивать оповещения для конкретных условий. в вашей конкретной области. Если у вас потеря слуха или вас нет дома, когда звучит предупреждение, WR400 сохраняет для вас конкретное сообщение с тремя яркими светодиодными настройками, чтобы различать предупреждения о шторме, часы или предупреждение, чтобы вы могли проверить предупреждения. когда вам удобно. WR400 также оснащен разъемом для наушников и USB-портом для зарядки, что делает его отличным компаньоном у постели больного. Если вы беспокоитесь о потере электричества, в нем также есть отсек для резервного аккумулятора.

Все, что мы рекомендуем

Наш выбор

Midland ER310

Благодаря отличному приему радиосигнала, заблаговременным уведомлениям NOAA и рукоятке, которая эффективно оживляет его, ER310 представляет собой прочную компактную радиостанцию, которая одновременно служит фонариком. и зарядная станция.

Занявший второе место

Midland ER210

Бюджетный вариант

RunningSnail MD-090P

Выбор апгрейда

Eton Sidekick

Тоже отлично

Midland WR400

Эта радиосистема оповещения должна поместиться на любом рабочем столе, предоставляя вам визуальные и звуковые оповещения NOAA, а также настраиваемые и гиперлокальные оповещения с кодированием сообщений конкретной области (SAME).

The Research

Почему вы должны доверять США
, который должен получить это
Как мы выбрали
Как мы протестировали
Наш пик: Midland ER310
Runner-Up: Midland ER210 14. -090П
Выбор обновления: Eton Sidekick
Также отлично: Midland WR400
Чего ожидать
Конкуренты
Источники

Почему вы должны доверять этому руководству

Шеймусом Беллами, который прошел обучение в качестве профессионального помощника по оказанию первой помощи и происходит из семьи, в которой есть бывший заместитель начальника пожарной охраны и несколько пожарных парамедиков. Шеймус почти десять лет проработал врачом в ряде известных организаций в Онтарио и Британской Колумбии, Канада. Он также провел четыре года, работая менеджером по охране труда и технике безопасности, а также менеджером по обучению в сфере безопасности.

С 2017 года это руководство было написано Томом Данном, штатным автором, который также написал руководства Wirecutter по обогревателям помещений, обогревателям для открытых террас, портативным кондиционерам и оконным кондиционерам. Кроме того, Том много писал об изменении климата, в том числе репортаж о Парижском соглашении по климату в 2015 году в рамках партнерства ООН со СМИ и работу над более поздней комиссией Корнельского университета, которая сосредоточилась на ответных мерах на уровне сообщества и готовности к ним. экстремальные погодные явления. Он также имеет более чем 15-летний профессиональный опыт работы со звуком, начиная от театрального звукового дизайна и заканчивая микшированием живых концертов и студийным проектированием, что помогло определить его подход к радиоприему и звуковым оповещениям для этого руководства.

Кому подойдет этот номер

Метеорадиоприемники являются неотъемлемой частью любого набора для выживания в чрезвычайных ситуациях. Даже если вы не живете в районе, подверженном ураганам, землетрясениям или другим стихийным бедствиям, все равно стоит быть готовым. Изменение климата привело к тому, что экстремальные погодные явления стали более частыми и суровыми, последними примерами которых являются разрушительная метель и сильные холода, обрушившиеся на Техас в феврале 2021 года. телефоны не помогут вам, если ваш телефон не работает или разрядился аккумулятор. Вот тут-то и приходит на помощь аварийное метеорологическое радио.

Аварийное метеорологическое радио, которое можно использовать как личное или групповое развлекательное устройство, позволяет вам держать его всегда под рукой и заряжать, чтобы оно было готово к редким ситуациям, когда вам действительно нужны экстренные функции.

Однако хорошее погодное радио не просто предупреждает о приближающейся грозе. Независимо от того, укрываетесь ли вы от отключения электроэнергии или находитесь в пути во время неожиданного сценария стихийного бедствия, аварийное метеорологическое радио также может обеспечить питание для вашего телефона и других устройств, а также для фонарика. Большинство метеорологических радиоприемников также принимают AM/FM-радио, так что ваше может пригодиться в вашем следующем походе, скажем, если вам нужно портативное развлекательное устройство, которое можно использовать в качестве резервной батареи (и вы не хотите беспокоиться о потоковой передаче -ограничение данных или прием LTE).

Как мы выбрали

Фото: Сара Кобос

На хорошее радио влияет множество факторов, но немногие из них применимы к метеорологическому радио, предназначенному для использования в чрезвычайных ситуациях. Например, качество звука не имеет значения во время стихийного бедствия, если голоса легко разборчивы. В порядке убывания важности, вот что мы обычно ищем при выборе моделей для тестирования для этого руководства:

Возможность принимать передачи от NOAA’s Weather Radio All Hazards: Эта общенациональная сеть радиостанций передает непрерывную информацию о погоде непосредственно из ближайшего офиса Национальной метеорологической службы. Сигнал охватывает все 50 штатов, а также Пуэрто-Рико, Виргинские острова США и Тихоокеанские территории США, и он намного надежнее, чем стандартное AM/FM-радио или сотовая связь.
Возможность получать специальные предупреждения о погоде от системы экстренного оповещения NOAA: Эта функция также важна, особенно если вы живете в районе, подверженном торнадо или внезапным наводнениям. Эти сообщения, которые передаются на частотах погодного диапазона, автоматически превращают радио в сирену, излучающую звуки и / или мигающие огни, чтобы предупредить о приближающихся штормах или передать другую важную информацию, которая может повлиять на общую местность. Существуют также предупреждения с кодированием сообщений определенной области (SAME), которые после того, как вы вручную запрограммируете свое местоположение, передают серию кодов, относящихся только к этому точному положению (радиостанции с поддержкой SAME, как правило, стационарные, а не портативные). Если ваше радио не может уловить эти сигналы оповещения, это не является абсолютным препятствием, если оно по-прежнему принимает основные радиопередачи NOAA, но это означает, что вам придется не забыть включить его, если вы ожидаете ненастную погоду.
Несколько вариантов зарядки и надежный аккумулятор: Это имеет решающее значение в чрезвычайной ситуации. Пара батареек типа АА сама по себе не поможет вам пережить сильный шторм (как и настенное зарядное устройство USB), поэтому мы ищем модели с солнечными панелями или генераторами с ручным заводом, в дополнение к USB или другим вариантам перезаряжаемых батарей. Если радио может заряжаться с нуля через солнечные батареи или рукоятку, это еще лучше, хотя многим моделям требуется хотя бы немного энергии, прежде чем они смогут получать питание от любой из этих функций.
Прочность: Еще один важный фактор. Метеорологическое радио не поможет в чрезвычайной ситуации, если оно не выдержит дождя, нескольких коротких падений или столкновений.
Дополнительные функции, такие как фонарик или возможность зарядки телефона: Они полезны, особенно если вы можете зарядить свой телефон рукояткой.
Если возможно, разъем для наушников с AM/FM-радио или другими аудио опциями: Хотя эти функции в основном излишни для радио, которое передает информацию о погоде в чрезвычайной ситуации, они могут помочь сделать ваше радио гораздо более неотъемлемой частью ваш аварийный комплект для выживания или даже походный рюкзак. Вы, вероятно, найдете больше применения для аварийного погодного радио, которое удваивается как личное или групповое развлекательное устройство, что позволяет вам держать его при себе и держать его заряженным для редких ситуаций, когда вам действительно нужны экстренные функции.

Для нашего обновления 2021 года мы протестировали семь аварийных метеорологических радиостанций: Midland ER210 и Midland ER310, которые уже были выбраны, а также RunningSnail MD-090P, Eton Sidekick и Eton FRX2, Kayinuo DF-580 и Ретекес HR11W. Мы также обратились к трем стационарным настольным метеорологическим радиостанциям, предназначенным для людей, которым нужны ОДИНАКОВЫЕ оповещения: Midland WR400, Midland WR120B/WR120EZ и Sangean CL-100.

В 2017 году мы протестировали Compass Culture MD-090, аварийное радио Epica, Eton American Red Cross FRX3, Kaito KA-500, RunningSnail MD-09.0 и Sangean MMR-88, в дополнение к Midland ER210 и ER310.

Как мы тестировали

Световые тесты аварийных радиостанций (слева направо): Midland ER310, RunningSnail MD-090P, Eton FRX2, Retekess HR11W, Eton Sidekick, Kayinuo DF-580 и Midland ER210. Фото: Том Данн

Получив радиостанции, полностью зарядив их батареи и ознакомившись с их функциями, мы отнесли их в подвал в Бостоне, чтобы посмотреть, смогут ли они принимать радиосигналы с каналов NOAA и местных AM/FM-станций. Мы настроили все радиоприемники на одни и те же станции и включили их так громко, как только могли, измеряя децибелы на выходе каждой модели по одной за раз с помощью приложения для iPhone dB Decibel Meter. Мы также обращали внимание на качество и четкость звука: легко ли нам было понимать голоса в эфире? Сигнал прерывался и пропадал?

Затем мы настроили метеорологические радиостанции, способные принимать предупреждения о погоде, и подготовили их к еженедельным тестам предупреждений NOAA, которые проводятся каждую среду с 10:00 до 12:00. по местному времени и снова между 18:00 и 20:00 Для этого мы установили радиостанции снаружи с выдвинутыми антеннами и следовали любым другим инструкциям для конкретной модели, чтобы включить сигнал погоды (делая по пути заметки о пользовательском интерфейсе и процессе настройки).

Для следующей части нашей оценки мы оставили модели включенными, с включенными радиоприемниками и фонариками, чтобы разрядить батареи. Когда батареи были полностью разряжены, мы проверили, насколько хорошо метеорологические радиоприемники могут заряжаться от своих солнечных батарей или встроенного генератора с ручным приводом; для радиостанций, у которых было и то, и другое, мы провели тест дважды, позволив радиостанциям полностью отключиться между испытаниями. Затем мы сравнили наши результаты с заявленными компаниями оценками, чтобы определить, например, может ли одна минута запуска или два часа солнечного света обеспечить 40 минут работы. (Спойлер: большинство из них не оправдали этих заявлений.)

Дав каждому метеоприемнику перезарядиться, мы отвели их всех в комнату без окон (в данном случае в ванную), чтобы посмотреть, сколько света они излучают. Используя приложение Light Meter для iPhone, мы измерили как люксы, так и фут-свечи, производимые фонариками. Для моделей с более чем одним световым потоком мы основывали наши измерения на самом сильном свете каждой модели.

Наконец, мы проверили устойчивость каждой радиостанции, бросив ее в проточный душ, чтобы имитировать попадание под дождь, а затем бросили ее на бетонную поверхность с высоты 5 футов, чтобы посмотреть, не сломается ли что-нибудь.

Наш выбор: Midland ER310

Фото: Сара Кобос

Наш выбор

Midland ER310

Благодаря отличному приему радиосигнала, предупреждениям NOAA и рукоятке, которая эффективно оживляет его, ER310 представляет собой прочный и компактный радио, которое служит фонариком и зарядной станцией.

Midland ER310 — лучший радиоприемник для экстренных случаев, поскольку он имеет все необходимые варианты зарядки, а также мощный фонарик, отличный прием и громкий, четкий динамик для радио и оповещений о погоде. Он также более устойчив к воде и каплям, его удобнее и удобнее носить с собой, чем большинство других протестированных нами аварийных радиостанций. Кроме того, аккумуляторный генератор с ручным приводом действительно работал так, как рекламировалось (разочаровывающе редкое достижение для метеорологических радиостанций). Если вам нужно недорогое, компактное и надежное радио для экстренных случаев, ER310 от Midland — то, что вам нужно.

ER310 громкий, и его хорошо слышно, слушаете ли вы музыку в кемпинге или получаете последний отчет NOAA. Зарегистрировав 92 децибела в нашем приложении для измерения звука на iPhone, ER310 была одной из самых громких радиостанций, которые мы тестировали. На FM-станциях музыка была немного запутанной, особенно на максимальной громкости, но радио звучало хорошо, когда мы просто слушали человеческие голоса, такие как разговорное радио или прогноз погоды NOAA. ER310 также поставляется с разъемом для наушников — удивительно противоречивая функция среди понравившихся нам метеорологических радиостанций, но она, безусловно, может пригодиться. В наших тестах поворотная антенна на ER310 позволила нам легко находить радиосигналы везде, от подвала в Бостоне до середины леса в округе Томпкинс, штат Нью-Йорк (хотя мы действительно столкнулись с некоторыми редкими участками в Кэтскиллс). Нам также нравится, что антенна складывается, когда она не используется, так что вы можете легко читать на ЖК-экране, включать аккумулятор, использовать фонарик или собирать солнечную энергию. Большие резиновые кнопки легко найти и нажать даже в темноте; в то же время они достаточно утоплены, чтобы вы вряд ли случайно включили их, когда радио подпрыгивает в вашей походной сумке. 900:12 Midland ER310 издает чрезвычайно громкие предупреждения о погоде — именно то, что вам нужно в чрезвычайной ситуации. Фото: Сара Кобос

Если в вашем районе есть предупреждение о погоде, встроенный в ER310 звуковой сигнал NOAA и мигающий дисплей обязательно заметят вас. Когда звучит сирена и начинают мигать огни — это может быть довольно шумно — вы можете нажать любую кнопку, чтобы переключить радио на предпочитаемый (заранее запрограммированный) погодный канал NOAA, чтобы получать новости. Если вы не включите радио в течение минуты, индикатор памяти погоды будет мигать каждые пять секунд, информируя вас о выдаче предупреждения, и это будет продолжаться до тех пор, пока вы не нажмете любую кнопку, чтобы отключить уведомление. Поэтому, если у вас потеря слуха или если вы находитесь вне дома, когда срабатывает сигнализация, вы все равно можете узнать, не приближаются ли к вам какие-то ужасные условия.

Большие резиновые кнопки легко найти и нажать даже в темноте; в то же время они достаточно утоплены, чтобы вы вряд ли случайно включили их, когда радио подпрыгивает в вашей походной сумке.

В наших первоначальных тестах оповещение Midland ER310 легко превосходило оповещение любого другого радио. Даже когда мы разместили модели снаружи, ER310 до боли ясно дал понять, что произошла какая-то чрезвычайная ситуация. Большинство предупреждений других радиостанций — даже на настольных моделях — просто звучали как далекие, неуловимые гудки. В какой-то момент после первоначального тестирования я забыл отключить функцию предупреждения о погоде, и меня приветствовало реальное предупреждение о торнадо от ER310, когда я разговаривал по телефону со своей страховой компанией. Это громко — и если вы мне не верите, вы можете спросить Тару в службе поддержки.

Гнездо для наушников и USB-порт Midland ER310 защищены водонепроницаемой резиновой прокладкой. Фото: Сара Кобос

Midland ER310 оснащен большим, легко читаемым ЖК-экраном с подсветкой, а встроенный фонарик обеспечивает впечатляющий световой поток в 25 фут-кандел при максимальном значении мощности — он в два-три раза мощнее. чем фонари почти на всех других протестированных нами моделях, кроме фонарей Midland ER210 и RunningSnail MD-090P, которые были немного ярче. У фонарика также есть опция затемнения луча и схема мигания SOS, которые могут пригодиться для случайного кемпинга или выживания в дикой природе. Если этого недостаточно, чтобы помочь вам найти помощь, у радио также есть кнопка, которая издает высокий тон — за пределами диапазона человеческого слуха — чтобы привлечь внимание собак-спасателей, когда вы действительно в беде. Мы не совсем уверены, насколько хорошо это работает, но собака нашего соседа определенно на что-то разозлилась.

В ER310 есть все необходимое для питания и зарядки, и он работает в три раза дольше, чем его младший брат ER210. Он работает от сменного перезаряжаемого литий-ионного аккумулятора емкостью 2600 мАч, зарядить который можно с помощью встроенной рукоятки, установленных сверху солнечных панелей или порта Micro-USB радиостанции. Солнечные батареи заряжают радио автоматически, пока оно находится под солнечным светом. Они также работают, даже когда он полностью разряжен — в наших тестах, как только ER310 выключался, он снова начинал заряжаться. ER310 также был одной из немногих моделей, которые мы тестировали, которые действительно выдавали заявленную мощность их пускового заряда: одна минута запуска на ER310 обеспечивала около 10 минут радио или несколько минут времени фонарика. Конечно, это не мощная рукоятка, но это хороший вариант для безвыходной ситуации. Старайтесь, чтобы ваш ER310 подвергался воздействию солнечных лучей как можно чаще, и вам не придется так сильно полагаться на эту утомительную рукоятку.

Одной из отличительных особенностей радиостанций Midland по сравнению с более дешевыми моделями является их способность оставаться в режиме ожидания с питанием от батареи в течение нескольких недель (или при подключении к сети), чтобы получать предварительные предупреждения о погоде по мере их поступления. Даже без включенных предупреждений о погоде мы были удивлены, обнаружив, что часы радио продолжают работать в этом режиме с низким зарядом батареи более трех лет без подзарядки. В крайнем случае, вы можете использовать эту перезаряжаемую батарею для зарядки вашего смартфона благодаря встроенному выходному порту USB. Встроенная резервная/резервная батарея также поддерживает работу встроенных часов и предварительных настроек радио в течение нескольких недель, даже без поддержки радио или фонарика.

ER310 (слева) крупнее своего двоюродного брата ER210, но в конечном итоге кажется более прочным и простым в обращении. Фото: Сара Кобос

Погодные радиоприемники бывают разных форм и размеров, и при размерах 8 на 3,4 на 2,4 дюйма ER310 поначалу может показаться слишком кирпичным для комфорта. Но он удивительно легкий, а красная перекладина помогает большинству людей удобно и легко положить его в руки, не чувствуя себя неловко. В то же время он достаточно существенен, чтобы вы могли захотеть удержать его во время чрезвычайной ситуации, рассматривая его как эмоциональный якорь, который также мигает светом и звуком.

ER310 остался невредимым как в наших тестах на падение, так и в наших тестах на устойчивость к воде, с несколькими едва заметными царапинами. Хотя все наши варианты сохранились одинаково хорошо, некоторые модели, такие как Retekess HR11W и наш предыдущий бюджетный вариант Epica Emergency Radio, либо замкнули накоротко, либо оставили на тротуаре куски разбитого пластика (или и то, и другое). После четырех лет использования ER310 мы уверены, что это одна из самых прочных доступных моделей. Это также одна из моделей, которую проще всего починить самостоятельно, если возникнет такая необходимость: когда мы открыли ER310 и изучили электронику, мы были впечатлены организованной проводкой, которая включала несколько пластиковых разъемов, предназначенных для облегчения разборки для замены. любых сломанных деталей. В отличие от этого, на меньшем ER210 мы обнаружили, что Midland, по-видимому, использовал некоторые сокращения с небрежной пайкой, которая не всегда могла справиться с нашим анализом. Надеюсь, вам никогда не придется делать это самостоятельно. В любом случае, в редких случаях, когда что-то пойдет не так, Midland предлагает ограниченную гарантию сроком на один год.

Недостатки, но не недостатки

Хотя радио на ER310, безусловно, слышно и громко, оно не совсем хорошо. Качество звука хорошее для предупреждений о погоде и разговорного радио, но если вы ищете погодное радио, которое также позволит вам наслаждаться музыкой на крыльце, вам лучше выбрать наш выбор обновления, Eton Sidekick.

Минута прокручивания ER310 дает вам примерно в три раза меньше энергии для прослушивания радио или фонарика, чем эквивалентное количество прокручивания на меньшем ER210. Тем не менее, такие результаты в точности соответствуют рекламируемым и либо эквивалентны, либо превосходят то, что мы получили от запуска почти всех других протестированных нами моделей (все из которых сильно преувеличены в отношении их мастерства в отношении мощности, генерируемой вручную).

Второе место: Midland ER210

Фото: Сара Кобос

Второе место

Midland ER210

Наш предыдущий лучший выбор, Midland ER210, обладает почти всеми теми же функциями и преимуществами, что и ER310, но в упаковке примерно две трети размера (6,5 на 2,8 на 1,9 дюйма, по сравнению с 8 на 3,4 на 2,4 дюйма). ). Емкость батареи ER210 также намного меньше, так как емкость батареи составляет всего 2000 мАч, а не 2600 мАч. В нем также отсутствует функция собачьего свистка, и мы обнаружили, что его внутренняя проводка немного запутана по сравнению с чистыми соединениями на его более крупном родственнике. В остальном, ER210 — отличный выбор, если вам нужен такой же мощный фонарик плюс те же варианты зарядки, устойчивый прием и громкое оповещение о погоде, как на ER310, но вы предпочитаете иметь все это в более элегантном корпусе. Меньший размер ER210 может даже помочь некоторым людям легче или удобнее положить его в руки, а также он занимает меньше места в дорожной сумке или аварийном наборе.

Midland ER210 меньше, чем ER310, и у него меньше функций, но все же это отличная аварийная радиостанция. Фото: Sarah Kobos

Бюджетный вариант: RunningSnail MD-090P

Фото: Sarah Kobos

Бюджетный вариант

RunningSnail MD-090P

Несмотря на отсутствие ЖК-экрана и предупреждений NOAA, у RunningSnail впечатляющий прием радиосигналов и батарея. жизнь, а несколько вариантов освещения все равно помогут вам пережить бурю.

Если вы хотите немного сэкономить и не возражаете пожертвовать разъемом для наушников или специальными оповещениями о погоде, вам подойдет RunningSnail MD-09.0P — отличная альтернатива моделям Midland. Хотя он не может обеспечить такое же яркое натиск огней и звуков во время чрезвычайной ситуации, он все же может улавливать основной сигнал погодного диапазона NOAA, а также станции AM / FM. Радио использует ручную, а не цифровую настройку, но это может дать вам немного больше контроля над поиском правильной частоты, особенно если вы используете его в сочетании с поворотной антенной. Отсутствие предупреждений делает RunningSnail плохим выбором для районов, подверженных торнадо или внезапным наводнениям. Но если что-то действительно пошло не так, его встроенная сирена SOS достаточно яркая и громкая, чтобы привести поисковую группу прямо к вам, и если до этого что-то пойдет не так, RunningSnail поддерживает радио с 18-месячной гарантией.

Размер RunningSnail MD-090P удобен для ношения в руке или для хранения, а гладкий резиновый корпус облегчает захват и снижает риск поломки. Вместо ручки для переноски, как у моделей Midland, RunningSnail поставляется с прикрепленным ремешком на запястье, чтобы вы случайно не уронили его в паводковые воды. Тем не менее, он был достаточно прочным, чтобы без проблем выдержать испытания на падение и брызги.

Благодаря аккумулятору емкостью 4000 мАч RunningSnail также является одним из самых долговечных метеорологических радиоприемников, которые мы тестировали, поскольку Kayinuo DF-580 была единственной обнаруженной или протестированной моделью с аккумулятором большей емкости. Четыре синих индикатора на боковой стороне радиостанции сообщают, сколько осталось заряда; мы не проверяли эту функцию на точность, но это улучшение по сравнению с более старой моделью RunningSnail, которую мы рекомендовали. Как и Midland ER310, RunningSnail MD-09У 0P также есть один из редких ручных генераторов, которые работают так, как рекламируется: одна минута запуска производит достаточно энергии для 30 минут света или шести минут радио. Вы можете повернуть установленную сверху солнечную панель на угол 90 градусов, чтобы повернуть ее к солнцу, и вы можете зарядить радиостанцию с нуля только с помощью солнечной энергии (хотя производитель не рекомендует этого делать, так как это может привести к повреждению батареи). вместимость). Как и другие наши варианты, модель RunningSnail также имеет порт USB, поэтому вы можете использовать его для зарядки телефона.

Запустив RunningSnail в течение одной минуты, вы получите 30 минут света или шесть минут радио. Фото: Сара Кобос

Фонарик на RunningSnail имеет три настройки: то, что компания называет «дальний свет» и «ближний свет», а также их комбинацию. Это означает сфокусированный белый свет и более тусклый, слегка желтый свет, создаваемый двумя меньшими лампочками, или возможность использовать все три одновременно. В наших тестах он смог произвести 28 фут-свечей при максимальной настройке, используя все три лампочки, что сделало его немного ярче (на 2 фут-свечи), чем наш лучший выбор, Midland ER310. RunningSnail также поставляется с удобной лампой для чтения, установленной под панелью, которая достаточно яркая, чтобы ее можно было использовать в темной комнате, не мешая окружающим. Вы также можете установить этот фонарь в режим активации по движению — отличный вариант для дополнительной безопасности, если вы отдыхаете в лесу.

Наш бюджетный фонарь RunningSnail дает больше света, чем любая другая протестированная нами аварийная радиостанция.

Помимо отсутствия активных предупреждений о погоде, единственные другие недостатки RunningSnail по сравнению с моделями Midland относительно незначительны: у него нет часов или ЖК-экрана, а качество звука не самое лучшее. (Хотя это не намного хуже, чем то, что вы получаете от ER310.) Если вам просто нужны основы метеорологического радио со встроенным светом, RunningSnail MD-090P без проблем поможет вам в походе или в чрезвычайной ситуации. Это также, безусловно, любимое погодное радио моего 9-месячного ребенка, с которым можно играть, по причинам, которые не совсем ясны (и вряд ли помогут в экстренном сценарии).

Вариант обновления: Eton Sidekick

Фото: Сара Кобос

Вариант обновления

Eton Sidekick

Это радио оснащено такими небольшими удобствами, как Bluetooth, лампа для чтения и солидный динамик. Кроме того, это единственное портативное погодное радио, которое мы нашли с ТАКИМИ ЖЕ предупреждениями.

Eton Sidekick — это единственное из обнаруженных нами портативных метеорологических радиостанций для чрезвычайных ситуаций, способных принимать оповещения в кодировке сообщений для определенных областей (SAME), которые вы можете адаптировать к определенным условиям, которые влияют только на вашу непосредственную область. Возможно, вас больше беспокоят торнадо, а не внезапные наводнения, например, с помощью оповещений SAME вы можете запрограммировать свой Eton Sidekick так, чтобы он оповещал вас только тогда, когда есть предупреждение о торнадо, которое может вас затронуть. Вы даже можете различать три уровня серьезности: «Предупреждение», «Наблюдение» и «Рекомендация». После выдачи предупреждения каждый из этих типов предупреждений также включает светодиодный индикатор Eton разного цвета (красный, желтый или зеленый соответственно), поэтому он по-прежнему предлагает визуальное предупреждение, даже если вы пропустите звуковое предупреждение. Оповещения SAME могут быть особенно полезны, если вы живете в районе, подверженном определенным экстремальным погодным явлениям, и не хотите, чтобы вас беспокоили другие предупреждения из стандартной системы оповещения NOAA, которые могут раздражать при достаточной частоте. (Показательный пример: у себя дома в Бостоне я все еще получаю предупреждения NOAA о грозах, ураганах и предупреждениях о холодной погоде в двух часах езды от Нью-Гемпшира или Кейп-Кода.)

Eton Sidekick также отличается возможностями Bluetooth, а также лучшим динамиком, который мы когда-либо тестировали на аварийном метеорологическом радио. Если для вас важна точность воспроизведения звука или вам нравится идея потоковой передачи музыки с вашего телефона, возможно, вам стоит потратить дополнительные 20 долларов на переход на Eton Sidekick с Midland ER310. Вам даже не нужно полагаться на Bluetooth — эта модель Eton также оснащена дополнительным портом и разъемом для наушников. Он также имеет кнопку воспроизведения / паузы, поэтому вы можете остановить музыку, не вытаскивая телефон. Эта функция может быть особенно полезна, если ваши руки в перчатках и грязные, что в противном случае затруднило бы возню с телефоном.

Eton Sidekick может похвастаться самым четким динамиком, который мы когда-либо тестировали на аварийной радиостанции. Фото: Сара Кобос

Eton Sidekick также имеет несколько вариантов освещения. Хотя ни один из них не обладает такой яркостью, как фонарь на Midland ER310 (16 фут-кандел против 25), они также обладают большей функциональностью. Основной фонарик, расположенный рядом с ручкой солнечной панели, направленный вперед, позволяет регулировать яркость, просто удерживая кнопку нажатой. Двойное нажатие кнопки фонарика также вызывает мигание красного индикатора SOS из этого положения. Но задняя панель Eton также может служить лампой для чтения размером 5 на 5 дюймов, что отлично подходит для кемпинга. В сочетании с вышеупомянутым качеством динамиков и Bluetooth эти варианты освещения делают Sidekick гораздо лучшим развлекательным центром, чем другие метеорологические радиостанции, которые также предоставляют вам те же улучшенные оповещения.

Один из фонариков Eton Sidekick занимает всю панель радио. Фото: Сара Кобос

Физически Eton Sidekick, выполненный в виде квадрата с закругленными краями и Х-образными перекладинами в центре, почти идентичен Eton FRX3, официальному метеорологическому радиоприемнику Американского Красного Креста. Регуляторы громкости и настройки расположены по обе стороны от центра X, и ими легко управлять большими пальцами. (Это как бы заставило нас почувствовать, что мы играем с игровой консолью старой школы.) Ручная рукоятка находится между этими ручками, на пересечении X, и аккуратно складывается, когда не используется; к сожалению, в наших тестах мы обнаружили, что рукоятка несколько разочаровала, так как она генерировала только около одной минуты радио времени на минуту запуска (примерно треть того, что обещает компания). Тем не менее, рукоятку полезно иметь в качестве резервной копии более надежной солнечной панели, которая находится на верхней планке Sidekick, которая также служит ручкой. Под этой ручкой находится несколько кнопок для управления будильником, Bluetooth и радиоприемом, предупреждениями о погоде и программированием SAME, все из которых вы перемещаете через ЖК-экран. Если вы держите Eton Sidekick за эту ручку, ваши костяшки пальцев могут случайно нажать на некоторые из этих кнопок, что немного раздражает, но не мешает.

Также отлично: Midland WR400

Фото: Сара Кобос

Также отлично

Midland WR400

Этот радиосигнал должен поместиться на любом рабочем столе, предоставляя вам визуальные и звуковые оповещения NOAA, а также настраиваемую и гиперлокальную конкретную область. Предупреждения о кодировании сообщений (SAME).

Midland WR400 — это стационарное погодное радио, специально разработанное для настольного компьютера (хотя в нем есть слот для резервных батарей на случай отключения электроэнергии). Стационарные варианты особенно полезны в сельской местности, где у вас может не быть надежного покрытия сотовой связи или Интернета, но вам все же нужно время от времени получать информацию о ненастной погоде. В дополнение к работе в качестве радиобудильника AM / FM, WR400 улавливает стандартные радиосигналы погодного диапазона Национальной метеорологической службы, а также предупреждения о погоде NOAA и предупреждения с кодированием сообщений для определенных областей (SAME), последнее из которых вы можете настроить. для погодных условий, которые влияют на ваш дом. Что еще более важно, мы обнаружили, что WR400 проще в настройке и программировании, чем Sangean CL-100, еще одна популярная настольная модель, и Midland WR120B/WR120EZ, у которых отсутствует прием AM/FM. WR400 имеет четко обозначенную кнопку меню с четырехпозиционным курсором и ЖК-экраном, который поможет вам выполнить все необходимые шаги — в результате он доступен и прост в освоении, даже если вы склонны пропускать инструкции.

Настольный метеорологический радиоприемник WR400 можно использовать как зарядную станцию для телефона. Фото: Сара Кобос

WR400 предлагает четкий, чистый звук, а также большие возможности визуального оповещения, которые четко различают три ОДИНАКОВЫХ уровня серьезности (предупреждение, контроль и рекомендации). Если у вас потеря слуха или вас нет дома в момент срабатывания звуковой сирены, эти светодиодные сигналы помогут вам не пропустить ни одного важного предупреждения. WR400 также имеет выход для внешнего оповещения для подключения дополнений для повышения доступности, таких как эта стробоскопическая сирена, если она вам понадобится. У него также есть разъем для наушников, если вы хотите слушать радио, не мешая никому. Включение USB-порта для зарядки делает WR400 отличным вариантом для сна, поскольку он позволяет вам быть уверенным, что ваш телефон или портативное погодное радио готовы к работе до следующего шторма.

Чего ожидать

В марте 2021 года компания Midland анонсировала ER10VP, новую версию своего портативного аварийного метеорологического радио. Эта новая модель даже меньше, чем ER210, но по-прежнему может похвастаться большинством тех же функций, включая предупреждения о погоде NOAA, хотя у нее нет ни солнечной панели, ни ручного генератора, а также нет входа и выхода USB. Отсутствие дополнительных вариантов зарядки вызывает беспокойство, но мы все же планируем протестировать его этим летом.

Конкурс

Фото: Том Данн

Радиостанция американского Красного Креста в Итоне FRX3, вероятно, является самой узнаваемой радиостанцией погоды, в немалой степени благодаря тому, что она рекомендована и продается Американским Красным Крестом. Он обладает всеми рекомендуемыми нами функциями, а также прочной, надежной конструкцией и впечатляющим дизайном, почти идентичным нашему выбору обновлений. Тем не менее, он также немного меньше, чем Eton Sidekick, что делает его менее удобным для переноски, а элементы управления еще менее удобны для пользователя (особенно под ручкой). В дополнение к отсутствию подключения Bluetooth и вспомогательного входа Sidekick, эта модель страдает от динамика, который далеко не так хорош, как тот, который мы выбрали для обновления. Вдобавок ко всему, фонарь был заметно менее мощным, предлагая лишь около 20% яркости света нашего лучшего выбора. В целом, Eton American Red Cross FRX3 в порядке, но ваши 60 долларов лучше потратить на Midland ER310.

У Kayinuo DF-580 была самая большая батарея, которую мы когда-либо тестировали на метеорологическом радио, и это показало — мы потратили больше дня, пытаясь разрядить ее, но она продолжала работать. Это также одна из редких моделей, предлагающих подключение по Bluetooth, как это делает наш выбор для обновления, и динамик также не звучит слишком ужасно. Однако DF-580 не может получать оповещения о погоде NOAA, а его фонарик излучал всего около 10 фут-свечей — в три раза меньше, чем фонарик RunningSnail MD-090P. В этой модели также нет лампы для чтения, хотя у нее есть аналогичная вращающаяся солнечная панель.

Тестирование Retekess HR11W было похоже на попытку разобраться с графическим калькулятором. Это была одна из самых маленьких моделей, которые мы тестировали, но она каким-то образом вмещала многофункциональную цифровую клавиатуру сбоку, что слишком много кнопок для погодного радио, которое стоило нам всего 20 долларов (хотя цена, похоже, сильно колеблется). Ручная рукоятка была бесполезна — и, по сути, она сломалась, когда мы пытались ее использовать. Но у радиоприемника есть слот для SD-карты, что позволяет воспроизводить MP3-файлы или читать электронные книги на крошечном ЖК-экране; очевидно, вы также можете передавать тексты песен из этих MP3 на тот же ЖК-дисплей. Отлично подходит для караоке у костра, но не для выживания.

Во время нашего тестирования Eton FRX2 стоил менее 25 долларов США и был потенциальным конкурентом для нашего бюджетного выбора. Это не очень хорошо, но дешево, и предлагает радио с погодным диапазоном и несколько вариантов зарядки. Тем не менее, его фонарик испускал только удручающие 3 фут-свечи света, которые угасли вместе с радио, когда мы подвергли FRX2 воздействию воды.

Sangean CL-100 — это настольное/стационарное погодное радио с ТАКИМИ ЖЕ предупреждениями. В целом, это довольно здорово, с более низким динамиком, чем у WR400, и аналогичными визуальными предупреждениями. Тем не менее, мы обнаружили, что пользовательский интерфейс немного сложнее, чем то, что предлагает чистый и простой WR400. У CL-100 также нет вариантов зарядки через USB. Это по-прежнему отличный вариант для домашних оповещений о погоде, особенно если вы живете где-то, где может потребоваться удлинитель антенны, что есть только у CL-100.

Как и другие протестированные нами настольные или стационарные погодные радиостанции, Midland WR120B/WR120EZ может принимать радиосигналы погодного диапазона, оповещения о погоде NOAA и сигналы SAME. Однако у него нет AM / FM и нет разъема для наушников, так что это в основном будильник, который сообщает вам только погоду. Проходить.

По сути, это будильник, который сообщает вам только погоду. Проходить.

Другие модели, которые мы рассматривали в 2021 году, но были отклонены без тестирования, включают Eton Scorpion II, Kaito KA110 и Kaito KA400, La Crosse Technology S83301, RunningSnail MD-09.7 и MD-092P, а также DT-800BK, h302, PR-D9W и SG-112, все от Sangean.

В предыдущие годы мы протестировали и отказались от CompassCulture MD-090, который был похож на более ранний выбор RunningSnail; аварийное радио Epica, которое раньше было нашим бюджетным выбором, прежде чем оно было снято с производства; Кайто КА500; и великолепно звучащий, но в остальном посредственный Sangean MMR-88.

Источники

NOAAWeatherRadio. org
Your Complete Weather Radio Guide, Midland, 23 февраля 2021 г.
Роберт Дрост, Марк Кастил, Джули Либаркин, Стивен Томас и Мэтт Мейстер, Предупреждения о суровой погоде: факторы, влияющие на внимание аудитории и сохранение информации во время предупреждений о торнадо, погода, климат и общество, 1 октября 2016 г.
Аманда Капп, Как общаться до, во время и после ненастной погоды, Центр риска и устойчивости, 5 апреля 2019 г.
Алан Генри, Как выбрать надежное аварийное радио, Lifehacker, 29 сентября, 2014
Артур Брэдли, автор нескольких практических руководств по обеспечению готовности к стихийным бедствиям, интервью по электронной почте, 10 августа 2015 г. ConsumerSearch, 3 января 2017 г.
Что такое NOAA Weather Radio?, Национальная метеорологическая служба

О вашем гиде

Том Данн

Том Данн — младший штатный сотрудник Wirecutter, который пишет статьи об ОВКВ и других темах, связанных с благоустройством дома. . Иногда его любопытство берет верх над ним, например, когда он подключил обогреватель и гитарный усилитель Marshall к одному удлинителю. Совет: не делайте этого.

Дополнительная литература

Лучшие товары для обеспечения готовности к чрезвычайным ситуациям
от Wirecutter Staff
После сотен часов исследований мы выбрали 37 предметов, которые могут оказаться незаменимыми в случае стихийного бедствия, а также быть полезными в повседневной жизни.
Лучшие настольные радиоприемники
от Нены Фаррелл и Денниса Бургера
Настольные радиоприемники — это не только стиль, но и производительность. У нас есть пять радиорекомендаций на разный вкус и бюджет.
10 лучших инструментов для обеспечения готовности к землетрясениям
by Eve O’Neill
Небольшое предварительное планирование может обеспечить вашу безопасность и обеспечить комфорт между моментом землетрясения и возвращением к нормальной жизни.

Wirecutter — это служба рекомендаций по продуктам от The New York Times. Наши журналисты сочетают независимое исследование с (иногда) чрезмерным тестированием, чтобы сэкономить людям время, энергию и деньги при принятии решения о покупке. Будь то поиск отличных продуктов или полезных советов, мы поможем вам сделать это правильно (с первого раза). Подпишитесь сейчас для неограниченного доступа.

About Wirecutter
Our team
Staff demographics
Jobs at Wirecutter
Contact us
How to pitch

Deals
Lists
Blog
Subscribe to our daily newsletter

Dismiss

Руководство

Содержимое

Введение
Важно знать
Путеводитель
- Что купить
- Антенна
- Настройка
- Запись файла WAV
- Расшифровка изображения
- Идем дальше
Примечания
- Декодирование WAV на WXtoImg
Каталожные номера

Введение

Это руководство предназначено для людей, которые только что услышали о спутниках NOAA, которые только что где-то видел, что можно довольно легко получать изображения со спутников и дешевый. Прочитайте это, чтобы начать.

Это руководство о том, как получать изображения, если вам нужна информация о том, как чтобы использовать noaa-apt, проверьте страницу использования.

Проверьте это руководство слишком. Он предназначен для другого декодера, WXtoImg, но содержит полезную информацию.

Важно знать

спутников NOAA передают изображения 24/7, и изображение, которое вы получаете, является изображение вашего местоположения в режиме реального времени. Трансляция может быть получена бесплатно у кого есть антенна, а официального декодера или приемника нет.
Изображения NOAA черно-белые . Люди в Интернете делятся цветом изображений, эти изображения изначально были черно-белыми, а затем раскрашено, вероятно, WXtoImg.
Изображения NOAA не имеют линий карты (разделения между странами, штатами, или побережья). Когда вы видите изображения с линиями, это означает, что они использовались noaa-apt или WXtoImg, чтобы отрисовывать их по карте и расчетам о положение спутника в момент съемки.
Изображения перевернуты в 50% случаев , потому что спутники иногда идут с юга на север, а иногда с севера на юг. noaa-apt и WXtoImg умеют вычислять орбиту спутника и вращать изображение соответственно.
Изображения выглядят намного лучше при дневном свете , спутники также посылают инфракрасные лучи изображения ночью, но я рекомендую получать пропуски, когда солнце находится высоко в небо,
Эти спутники отправляют изображения в режиме реального времени, строка за строкой. Что-то вроде Видео с разрешением 1000×1 или как в полете сканер изображений. Эти спутники летают по полярной орбите (с севера на юг и с юга на север).
Спутник посылает FM-сигнал, что-то вроде FM-радиовещания. передачи. Вместо музыки он отправляет изображения, но работает именно так, такой же. Вы можете себе представить, что если бы ваша автомобильная стереосистема могла настроиться на частоту 137,1 МГц, вы бы должны слышать спутниковые передачи. Вот почему вы также можете сохранить записи в виде файлов .wav и декодировать эти файлы .wav с помощью этой программы, потому что это всего лишь звук, который кодирует изображение.
Если вы хотите узнать больше, посетите Как это работает.

Направляющая

Может это изображение поможет понять как все работает, а может и нет:

Что купить

Вам нужен RTL-SDR, он выглядит как USB-накопитель, но имеет разъем для антенны тоже. Вы можете попробовать сначала с V-дипольная антенна, Коаксиальный кабель RG-58 и адаптеры. Позже вы можете улучшить прием, если это необходимо. Здание Двойная перекрестная антенна или антенна QFH.

Если вы хотите комплект со всем необходимым, я рекомендую покупка на RTL-SDR.com «Донгл RTL-SDR Blog V3 с комплектом дипольной антенны». Если вы также можете купить «Набор прямых антенных адаптеров SMA», пригодится, если вы планируете использовать больше антенн.

Имейте в виду, что «официального» ключа RTL-SDR не существует, они были разработаны для приема DVB-T TV, тогда люди писали кастомные водители так что он может получить что-нибудь еще. Вариаций много и все имеют аналогичную производительность.

Антенна

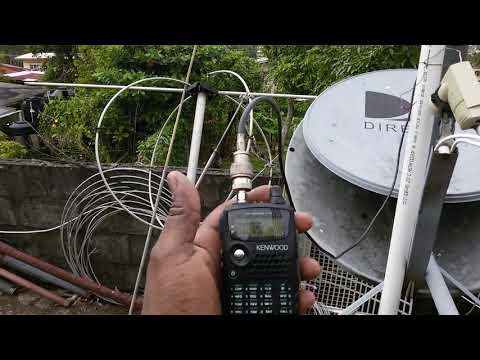

Самая простая антенна, которую вы можете использовать, это V-дипольная антенна, состоит из двух проволок или стержней длиной 52 см, разнесенных на 120 градусов. Вместо использования протактора вы можете использовать тригонометрию, расстояние между кончики каждого стержня должны быть около 90 см.

Антенну желательно расположить горизонтально и направить на север или к югу.

Если вы собираетесь построить его самостоятельно, вам понадобится:

Какой-то коаксиальный кабель, есть много типов, вы можете использовать RG-58 или что-то в этом роде похожий. Попробуйте использовать самую короткую длину, которую вы можете, длинные кабели теряют больше сигнал. Коаксиальные кабели имеют два проводника, один внутри, а другой снаружи. называется щитом.
Хоть какой-то разъем для коаксиального кабеля, есть много разных разъемов. Вам нужен SMA female или MCX male, потому что SDR могут иметь SMA male или MCX женский порт в зависимости от модели. Вы можете обжать коннекторы самостоятельно (вам нужен обжимной инструмент) или вы можете купить коаксиальные кабели с разъемами на обе стороны (и отрезать одну сторону, чтобы припаять туда антенну). Вы можете использовать тип N разъемы вместо использования портов SMA/MCX, а затем используйте адаптеры или пигтейлы (пигтейлы — это короткие кабели, используемые в качестве переходников, у них разные разъемы с каждой стороны).
Стержни могут быть изготовлены из любого токопроводящего материала, полые или сплошные, один из них следует припаять к внутреннему проводнику, а другой к экрану коаксиальный кабель. Диаметр должен быть относительно небольшим. Проверять это руководство.

Настройка

Сначала вам нужно загрузить некоторое программное обеспечение SDR и некоторые драйверы, а затем подключить Ключ RTL-SDR и антенну и откройте GQRX/SDR#.

GNU/Linux: Загрузите GQRX и драйверы rtl-sdr, sudo apt установить rtl-sdr gqrx-sdr должно быть достаточно.
Windows: Загрузите SDR# и установите драйверы. Проверьте шаги на руководство RTL-SDR.com или на видео ниже.

С SDR# или GQRX вы можете настроить SDR на любую частоту и демодулировать FM сигналы, попробуйте сначала с широковещательным радио (около 90 МГц — 110 МГц).

спутников NOAA можно принимать несколько раз в день. Чтобы отслеживать спутники, можно использовать, например, gpredict (GNU/Linux) или Heavens-Above (онлайн или Android). Вам следует искать перевалы с максимальным углом возвышения не менее 20°, но я рекомендую ожидание перевалов в течение дня с максимальным углом возвышения не менее 50°.

Запись файла WAV

Установите программное обеспечение SDR для демодуляции FM и настройте его на правильную частоту в зависимости от спутника:

Когда спутник начнет подниматься над горизонтом начать запись WAV файла, вы должны услышать звук демодулированного FM-сигнала. Когда закончите, откройте WAV-файл на noaa-apt для декодирования изображения.

Если вы используете GNU/Linux, здесь вы можете увидеть скриншот GQRX, на что следует обратить внимание:

У меня 4-кратное увеличение частоты, поэтому я лучше вижу сигнал в спектре. анализатора эти сигналы имеют очень узкую полосу пропускания.
Сигнал должен соответствовать полосе пропускания фильтра (серая область).
Я записываю файл WAV (нажата кнопка «Rec» справа внизу).

В этом видео приведены инструкции по записи с помощью SDR# в Windows, если используется GQRX, вы тоже можете посмотреть его, чтобы знать, что вы должны увидеть, когда спутник проходит. Обе программы похожи.

Это список настроек, которые я использую как для GQRX, так и для SDR#. Некоторые из них не большая разница.

Демодуляция: WFM (Wide FM, моно).
Ширина/полоса пропускания фильтра: пользовательская, достаточно широкая, чтобы сигнал подходил как можно см. на анализаторе спектра.
Форма фильтра
: «Нормальный» для GQRX или «Блэкман-Харрис 4» с заказом 250 для SDR#.
АРУ (автоматическая регулировка усиления): выкл.
Усиление МШУ
: Максимум, но вы можете поиграть с ним и угадать, где он лучше отношение сигнал/шум (т.е. где лучше звучит).
Нет «Шумоподавление» или «Шумоподавление».
Шумоподавление: отключено (-150 дБ).
Я не использую функции «Удаление DC», «Корректировка I/Q», «Баланс I/Q», «Поменять местами I/Q» и т. д.
Скорость ввода: около 1 000 000 (1,00 Мбит/с).
Децимация: Нет.

Расшифровка изображения

Загрузите noaa-apt и загрузите файл WAV. Подробности смотрите на странице использования.

Идем дальше

Как только вы получите свои первые изображения, вы можете попробовать:

Вместо этого декодируйте свои записи, используя WXtoIMG. Эта программа позволяет вам раскрасить свой образ.
Установить автоматическую приемную станцию с Авто137 или аналогичный альтернативы.
Попробуйте получить изображения с Метеора М2 спутники, которые имеют более высокое качество изображения.

Примечания

Пример файла WAV, послушайте, ближе к середине записи вы можете услышать тикающий звук APT сигналы.
Вам не нужен LNA или высокая антенна. Я использую двойную перекрестную антенну, примерно 2 метра над землей и 3-4 метра коаксиала RG-58. Наверное, помогает быть далеко из больших городов. Видео выше было записано с использованием антенны из Комплект RTL-SDR.com вместо этого.
Нет необходимости компенсировать доплеровский сдвиг.

Декодирование WAV на WXtoImg

Если вы хотите декодировать файл WAV на WXtoIMG:

Передискретизировать запись до 11025 Гц, вы можете использовать noaa-apt для этого.
Включить Экспертный режим , на Параметры > Параметры графического интерфейса .
Перезапустите WXtoIMG.
Файл > Загрузить аудиофайл .
Выберите Спутник > NOAA .
Выберите Параметры > Отключить наложение карты , потому что это может быть неправильно, если у вас есть неправильная временная метка в вашем файле.
Файл > Декодировать .

Если вы хотите наложение карты:

Отметка времени модификации нового файла должна быть моментом окончания проход. Если вы передискретизировали файл с помощью noaa-apt, все должно быть в порядке, в противном случае измените его, если необходимо, с помощью графического интерфейса noaa-apt или с помощью вашего Терминал.
Снимите флажок Параметры > Отключить наложение карты .

Что такое метеоспутники NOAA и зачем их принимать

Какое оборудование нужно для приема сигналов NOAA

Программное обеспечение для работы со спутниками NOAA

Как принимать сигналы метеоспутников NOAA

Декодирование сигнала APT и получение изображений

Улучшение качества приема сигналов NOAA

Интересные режимы обработки изображений NOAA

Перспективы любительского приема метеоспутников

Декодируем сигнал метеоспутника NOAA в 50 строчек кода / Хабр

Общая информация

Прием

Декодирование

Заключение

Принимаем погодные снимки с NOAA — проще простого / Хабр

Детская мечта

Что-то начинает проясняться

Здравствуй, NOAA

Техническая сторона

Первый снимок

Есть, куда расти

Ты не один

Прием фотоснимков с метеорологических спутников серии NOAA

Прием фотоснимков с метеорологических спутников серии NOAA

Содержание

Введение в ДЗЗ

Аппаратный комплекс

Программное обеспечение

Заключение

Прием метеорологического радио Ноаа

Способы улучшить прием метеорологических радиостанций NOAA

5 лучших радиостанций для экстренных ситуаций

Наш выбор

Midland ER310

Второе место

Midland ER210

Бюджетный вариант

RunningSnail MD-090P

Выбор апгрейда

Eton Sidekick

Также отлично

Midland WR400

Все, что мы рекомендуем

Наш выбор

Midland ER310

Занявший второе место

Midland ER210

Бюджетный вариант

RunningSnail MD-090P

Выбор апгрейда

Eton Sidekick

Тоже отлично

Midland WR400

The Research

Почему вы должны доверять этому руководству

Кому подойдет этот номер

Как мы выбрали

Как мы тестировали

Наш выбор: Midland ER310

Наш выбор

Midland ER310

Недостатки, но не недостатки

Второе место: Midland ER210

Второе место

Midland ER210

Бюджетный вариант: RunningSnail MD-090P

Бюджетный вариант

RunningSnail MD-090P

Вариант обновления: Eton Sidekick

Вариант обновления

Eton Sidekick

Также отлично: Midland WR400

Также отлично

Midland WR400

Чего ожидать

Конкурс

Источники

О вашем гиде

Дополнительная литература

Лучшие товары для обеспечения готовности к чрезвычайным ситуациям

Лучшие настольные радиоприемники
