Простой КВ приемник на радиолюбительские диапазоны (5 транзисторов КТ315)
Начинающему радиолюбителю — коротковолновику, на первом этапе, требуется КВ-радиоприёмник, при помощи которого можно наблюдать за работой других радиолюбителей. Желательно, чтобы это было очень простое устройство, выполненное на самой доступной элементной базе, простое в настройке, но обеспечивающее неплохие характеристики.
Описываемый в данной статье приемник как раз из таких. Он выполнен по очень простой схеме на самой доступной, на сегодняшний день, элементной базе. Приемник построен по схеме прямого преобразования.
Он принимает телеграфные и телефонные радиолюбительские станции (CW и SSB).
Приемник, в принципе, может работать в любом из радиолюбительских КВ-диапазонов, — все зависит от параметров входного и гетеродинного контура. В статье приводятся данные этих контуров для диапазонов 160М, 80М и 40М. На других диапазонах приемник не испытывался.
Принципиальная схема приемника
Чувствительность приемника около 8 mkV, работает он на несогласованную антенну, представляющую собой отрезок монтажного провода, протянутый по диагонали комнаты под потолком. Роль заземления выполняет труба водопроводной или отопительной системы дома. К трубе при помощи металлического хомута крепится контакт, провод от этого контакта подключается к клемме Х4, а снижение антенны — к Х1.
Принципиальная схема показана на рисунке 1. Входной сигнал выделяется контуром L1-С1, который настроен на середину принимаемого диапазона. Далее сигнал поступает на смеситель, выполненный на двух транзисторах VT1 и VT2, в диодном включении, включенных встречно-параллельно.
Напряжение гетеродина подается на смеситель через конденсатор С2 от гетеродина выполненного на транзисторе /Т5. Гетеродин работает на частоте в два раза ниже частоты входного сигнала.
Рис.1. Принципиальная схема КВ приемника на пяти транзисторах КТ315.
На выходе смесителя, в точке подключения С2 образуется продукт пребразования, — сигнал разности входной частоты и удвоенной частоты гетеродина. Поскольку, величина частоты этого сигнала не должна быть более 3 кГц, то после смесителя включен ФНЧ на дросселе L2 и конденсаторе С3, подавляющий сигналы частотой выше 3 кГц.
Благодаря этому достигается высокая избирательность приемника и возможность приема CW и SSB. Сигналы AM и FM практически не принимаются, но это к не нужно, так как в любительских диапазонах, в основном используются CW и SSB.
Выделенный НЧ сигнал поступает на двухкаскадный низкочастотный усилитель на VT3 и VT4, на выходе которого включаются высокоомные головные электромагнитные телефоны типа «ТОН-2». Низкоомные динамические телефоны можно подключать только через переходной трансформатор, например, от однопрограммной радиотрансляционной точки.
Если параллельно С7 включить резистор сопротивлением 1-2 кОм, то сигнал с коллектора VT4 через конденсатор емкостью 0,1-10 мкФ можно подать на вход любого УНЧ с динамиком и регулятором громкости. Тогда будет возможно громкоговорящее прослушивание. Напряжение питания гетеродина стабилизировано стабилитроном VD1.
Детали и конструкция
В приемнике можно использовать разные переменные конденсаторы, например, с перестройкой емкости 10-495 пф, 5-240 пФ или 7-180 пФ. Желательно чтобы это были конденсаторы с воздушным диэлектриком, но можно и с твердым.
Для намотки контурных катушек используются каркасы диаметром 8 мм с резьбовыми подстроечными сердечниками из карбонильного железа. Заготовкой для каркасов служат каркасы контуров ПЧ старых ламповых или лампово-полупроводниковых телевизоров (УЛТ, УНТ, УЛППТ и др.). Каркасы разбираются, разматываются и от них отпиливается цилиндрическая часть по длине 30 мм.
Каркасы устанавливаются в отверстия в печатной плате приемника и фиксируются там густым эпоксидным клеем клеем. Схематическое изображение каркаса с катушкой и способ его крепления приводится на рисунке 2.
Рис.2. Конструкции и крепление катушек.
На этом же рисунке показан способ крепления катушки L2, выполненной на ферритовом кольце. Эта катушка тоже крепится через отверстие в плате, но посредством винта М3 с гайкой, который вставляется в отверстие кольца.
Рис.3. Печатная плата КВ приемника на транзисторах Кт315.
Рис. 4. Расположение деталей на плате КВ приемника.
Под винт подкладывается изоляционная шайба.
Теперь намоточные данные. Как уже отмечалось выше, намоточные данные приводятся для трех диапазонов (см. таблицу). Кроме намоточных данных приводится для трех диапазонов и данные емкостей С1, С9, С8.
Кроме того, емкость С8 приводятся для разных переменных конденсаторов. Если имеющийся в вашем распоряжении переменный конденсатор не такой емкости, как указано в таблице (10-495, 5-240 или 7-180), то выбирайте данные по наиболее близкой максимальной емкости. Например, если есть конденсатор 7-270 пФ, то берите данные емкости для переменного конденсатора 5-240 пф.
Намотка катушек l1 и L3 выполняется виток к витку, проводом ПЭВ 0,12. Фиксируются обмотки каплями расплавленного парафина (от свечки).
Катушка L2 — намотана на ферритовом кольце диаметром 10-20 мм, она содержит 200 витков, намотанных в навал, но равномерно. Катушку L2 можно намотать и на другом сердечнике, например, на СБ. В этом случае, её наматывают на каркасе СБ и затем помещают его внутрь броневых чашек СБ. Чашки склеивают эпоксидным клеем, им же клеят катушку к плате.
Конденсаторы С1, С8, С9, С11, С12, С13 должны быть керамическими, трубчатыми или дисковыми. Если это импортные дисковые конденсаторы, то нужно знать как обозначается их емкость, — первые две цифры обозначают емкость, а третья — множитель. Множитель обозначается цифрами 1,2,3,4.
Если 1 = х10, 2 = х100, 3 = х1000, 4 = Х10000. Например, «47» — 47 пф, «471» — 470 пф, ”472″ -4700 пф, «473” — 47000 пф (0,047т), ”474» — 0,47m.
Печатная плата сделана из фольгированного стеклотекстолита. Расположение печатных дорожек только с одной стороны. Рисунок дорожек и монтажная схема приводятся на рисунках 3 и 4.
|
|
160М |
80М |
40М |
|
L1 |
10+39 вит. |
8+25 вит. |
6+14 вит. |
|
L3 |
38+72 вит. |
25+48 вит. |
15+30 вит. |
|
C1 |
68 p |
36 p |
20 p |
|
C9 |
100 p |
75 p |
56 p |
|
10-495p C8 |
27 p |
24 p |
20 p |
|
5-240p C8 |
30 p |
27 p |
22 p |
|
7-180p C8 |
33 p |
30 p |
24 p |
Налаживание
Низкочастотный усилитель приемника, при безошибочном монтаже и исправных деталях работает сразу после первого включения. Режимы работы транзисторов VT3-VT4 устанавливаются автоматически, так что налаживания УНЧ не требуется. Поэтому, в основном, налаживание приемника заключается в налаживании гетеродина.
Сначала нужно проверить наличие генерации по наличию ВЧ напряжения на отводе катушки L3. Ток коллектора VT5 должен быть в пределах 1,5-3 мА (устанавливается резистором R4). Генерацию можно проверить по изменению этого тока при прикосновении руками к гетеродинному контуру.
Подстройкой гетеродинного контура нужно обеспечить нужное перекрытие гетеродина по частоте, на диапазоне 160 М частота гетеродина должна перестраиваться в пределах 0,9-0,99 МГц, на диапазоне 80М -1,7-1,85 МГц, на диапазоне 40М — 3,5-3,6 МГц. Проще всего это сделать измеряя частоту на отводе катушки L3 при помощи частотомера, способного измерять частоту до 4 МГц. Но можно воспользоваться и резонансным волномером или генератором ВЧ (методом биений).
Если вы пользуетесь генератором ВЧ, то можно одновременно настроить и входной контур. Полайте на вход приемника сигнал от ГВЧ (например, расположите провод, подключенный к Х1 рядом с выходным кабелем генератора).
Откалибровать шкалу приемника можно и по частотомеру, измеряя частоту на отводе L3 и умножая показания частотомера на 2. При отсутствии генератора ВЧ входной контур можно настроить принимая сигнал радиолюбительской станции, работающей ближе к середине диапазона.
В процессе настройки контуров может потребоваться небольшая корректировка числа витков катушек L1 и L3 или емкостей С1 и С9.
Андреев С.
www.qrz.ru
Схема сверхрегенеративного УКВ приемника на транзисторе КТ315
September 17, 2012 by admin Комментировать »На одном транзисторе можно собрать приемник для приема станций популярного сейчас УКВ диапазона. В приемнике, схема которого приведена на рис. 12.3, использован сверхрегенеративный детектор. Сверхрегенеративный приемник известен давно и благодаря тому, что позволяет получить достаточно высокую чувствительность при простоте схемы, пользуется популярностью у радиолюбителей. Основной его недостаток сравнительно низкая избирательность, а отсюда плохая помехозащищенность. Но для диапазона УКВ подходит, так как здесь станций немного и поэтому удается получить неплохой прием радиостанций как в отечественном диапазоне, так и иностранном.
Приведенная схема имеет некоторые отличия от классического сверхрегенератора. Она отличается способом получения и подачи на базу транзистора колебаний экспоненциальной формы, обеспечивающих генерацию «вспышек» высокочастотных колебаний. Это достигается использованием базовой RC-цепи, R1, R2, С4. Сразу после включения питания переход база-эмиттер транзистора VT1 имеет большое сопротивление. Такое положение продолжается до момента, пока напряжение на конденсаторе СЗ, заряжающемся от источника питания через резисторы R1, R2, не достигнет порога открывания транзистора. После достижения транзистором некоторого порога усиления начинается генерация высокочастотных колебаний. Ток, проходящий через переход база-эмиттер, разряжает конденсатор С4 и процесс повторяется снова. Как видно, частота «вспышек» высокочастотных колебаний прямо зависит от напряжения питания.
Рис. 12.3. Принципиальная схема сверхрегенеративного радиоприемника для приема УКВ ЧМ
В приемнике уровень режима сверхрегенеративного приема регулируется изменением емкости подстроечного конденсатора С2. Максимальную чувствительность приемника устанавливают изменением сопротивления резистора R1. Катушки L1 и L2 намотаны проводом ПЭЛ 0,8 на расстоянии друг от друга 3…4 мм на пластмассовом каркасе диаметром 6 мм и содержат 8,5 витков и 2,5 витка соответственно. Дроссели L3, L4 и L5 содержат по 7…8 витков провода, намотанных виток к витку на таких же каркасах и таким же проводом, что и контурные катушки. Катушки индуктивности необходимо сделать очень аккуратно, так как от этого зависит качество приема. Конструкция приемника может быть аналогична вышеприведенным приемникам. В качестве антенны лучше взять телескопическую антенну от портативного приемника, что даст возможность улучшить прием, подобрать необходимую длину антенны. Для получения громкоговорящего приема радиостанций можно присоединить к приемнику усилитель звуковой частоты. Схема и конструкция более совершенного приемника, имеющего УКВ диапазон, приведена ниже.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
nauchebe.net
Схема сверхрегенеративного УКВ приемника на транзисторе КТ315
На одном транзисторе можно собрать приемник для приема станций популярного сейчас УКВ диапазона. В приемнике, схема которого приведена на рисунке 1, использован сверхрегенеративный детектор.
Сверхрегенеративный приемник известен давно и благодаря тому, что позволяет получить достаточно высокую чувствительность при простоте схемы, пользуется популярностью у радиолюбителей.
Основной его недостаток — сравнительно низкая избирательность, а отсюда — плохая помехозащищенность. Но для диапазона УКВ подходит, так как здесь станций немного и поэтому удается получить неплохой прием радиостанций как в отечественном диапазоне, так и иностранном.
Принципиальная схема
Приведенная схема имеет некоторые отличия от классического сверхрегенератора. Она отличается способом получения и подачи на базу транзистора колебаний экспоненциальной формы, обеспечивающих генерацию «вспышек» высокочастотных колебаний.
Это достигается использованием базовой RC-цепи, R1, R2, С4. Сразу после включения питания переход база-эмиттер транзистора VT1 имеет большое сопротивление.
Такое положение продолжается до момента, пока напряжение на конденсаторе СЗ, заряжающемся от источника питания через резисторы R1, R2, не достигнет порога открывания транзистора.
После достижения транзистором некоторого порога усиления начинается генерация высокочастотных колебаний. Ток, проходящий через переход база-эмиттер, разряжает конденсатор С4 и процесс повторяется снова. Как видно, частота «вспышек» высокочастотных колебаний прямо зависит от напряжения питания.
Рис. 1. Схема сверхрегенеративного УКВ ЧМ (FM) приемника на транзисторе КТ315.
В приемнике уровень режима сверхрегенеративного приема регулируется изменением емкости подстроечного конденсатора С2.
Максимальную чувствительность приемника устанавливают изменением сопротивления резистора R1.
Детали
Катушки L1 и L2 намотаны проводом ПЭЛ 0,8 на расстоянии друг от друга 3…4 мм на пластмассовом каркасе диаметром 6 мм и содержат 8,5 витков и 2,5 витка соответственно.
Дроссели L3, L4 и L5 содержат по 7…8 витков провода, намотанных виток к витку на таких же каркасах и таким же проводом, что и контурные катушки.
Катушки индуктивности необходимо сделать очень аккуратно, так как от этого зависит качество приема. Конструкция приемника может быть аналогична вышеприведенным приемникам.
В качестве антенны лучше взять телескопическую антенну от портативного приемника, что даст возможность улучшить прием, подобрать необходимую длину антенны.
Для получения громкоговорящего приема радиостанций можно присоединить к приемнику усилитель звуковой частоты.
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
www.qrz.ru
Простые схемы на КТ315.
- Подробности
- Категория: Разное
Цель этой статьи — отдать дань одному из самых популярных транзисторов 70 — 90 годов — КТ315. Доступность, маленький размер и довольно неплохие параметры позволяли радиолюбителям использовать транзистор КТ315 в различных схемах, от простых до микро ЭВМ. В таблицах ниже указаны основные параметры линейки КТ315.
Предельные параметры транзисторов КТ315 при Т=25°C
| IК, max мА | UКЭR max (UКЭ0 max), В | UЭБ0 max, В | PК max, (Pmax), мВт | T, °C | Tп max, °C | Tmax, °C | |
| КТ315 А | 100 | 25 | 6 | 150 | 25 | 120 | 100 |
| КТ315 Б | 100 | 20 | 6 | 150 | 25 | 120 | 100 |
| КТ315 В | 100 | 40 | 6 | 150 | 25 | 120 | 100 |
| КТ315 Г | 100 | 35 | 6 | 150 | 25 | 120 | 100 |
| КТ315 Д | 100 | 40 | 6 | 150 | 25 | 120 | 100 |
| КТ315 Е | 100 | 35 | 6 | 150 | 25 | 120 | 100 |
| КТ315 Ж | 50 | 15 | 6 | 100 | 25 | 120 | 100 |
| КТ315 И | 50 | 60 | 6 | 100 | 25 | 120 | 100 |
Параметры транзисторов КТ315 при Т=25°C
| h21Э (h21э) | UКБ (UКЭ), В | IЭ (IК), мА | UКЭ нас, В | IКБ0, (IКЭR), мкА | fгр (fh31), МГц | CК, пФ | |
| КТ315 А | 20…90 | (10) | 1 | 0,4 | 1 | 250 | 7 |
| КТ315 Б | 50…350 | (10) | 1 | 0,4 | 1 | 250 | 7 |
| КТ315 В | 20…90 | (10) | 1 | 0,4 | 1 | 250 | 7 |
| КТ315 Г | 50…350 | (10) | 1 | 0,4 | 1 | 250 | 7 |
| КТ315 Д | 20…90 | (10) | (1) | 1 | 1 | 250 | 7 |
| КТ315 Е | 50…350 | (10) | (1) | 1 | 1 | 250 | 7 |
| КТ315 Ж | 30…250 | (10) | (1) | 0,5 | 1 | 150 | 10 |
| КТ315 И | 30 | (10) | (1) | 1 | 250 | 7 |
Немножко предистории: КТ315 — первый планарно — эпитаксиальной транзистор конца 60-х годов, т.е когда в процессе изготовления эмиттер, коллектор и база изготовляются последовательно на одной пластине кремния. Для этого необходимо пластину кремния, легированную в тип n (колектор), легировать на некоторую глубину в тип p (база), и сверху еще раз легировать на меньшую глубину в тип n (эмиттер). Далее с помощью скрайбера пластину необходимо разрезать на части, и каждую часть упаковать в пластиковый корпус.
Такой процесс изготовления был намного дешевле сплавной технологии, и позволял получать немыслимые ранее параметры транзистора (в частности, рабочую частоту до 300 МГц).
И конечно монтаж кристалла не в металлический корпус, а на металлическую ленту с выводами привело к удешевлению производства — кристалл, на нижней стороне которого коллектор припаивался к центральному выводу, а база и эмиттер — подключались привариваемой проволокой, заливалось пластиком, лишние детали ленты отрезались — и получался КТ315 таким.
Приведем пару примеров схем на транзисторе КТ315.
1. Усилитель для наушников.
2. Охранное устройство.
Пока петля целая, база транзистора соединена с землей и транзистор закрыт. При проникновении на охраняемую территорию, злоумышленник обрывает проволоку, на базу транзистора поступает положительное смещение и транзистор открывается, что приводит в итоге к срабатыванию электромагнитного реле. В цепи контактов реле может быть сирена, радиопередатчик или другое.
3. Индикатор выходной мощности УНЧ.
С1, С2 — 10 мкф х 16B
D11 — КД510А
Rx — 300 Ом — 100 Ком (для каждого каскада необходимо подбирать.)
D1 — D10 — светодиоды разных цветов.
Добавить комментарий
radiofanatic.ru
КВ-УКВ радиоприемники на одном транзисторе (регенераторы, супергетеродин)
Каких только радиоприемников не существует на свете: прямого усиления, супергетеродинные, регенеративные, сверхрегенеративные и другие. Но как познакомиться в кружке с работой каждого из них за короткую смену в пионерском лагере? В этом вам поможет своеобразный радиоконструктор, позволяющий монтировать несложные легкоразборные самоделки.
Все радиоприемники предельно упрощены — содержат лишь по одному транзистору. Они обеспечивают прием радиовещательных станций на головные телефоны. Монтажные схемы всех устройств совпадают с принципиальными, что способствует наглядности и существенно облегчает сборку начинающим радиолюбителям.
Однотранзисторный радиоприемник прямого усиления 0-V-0

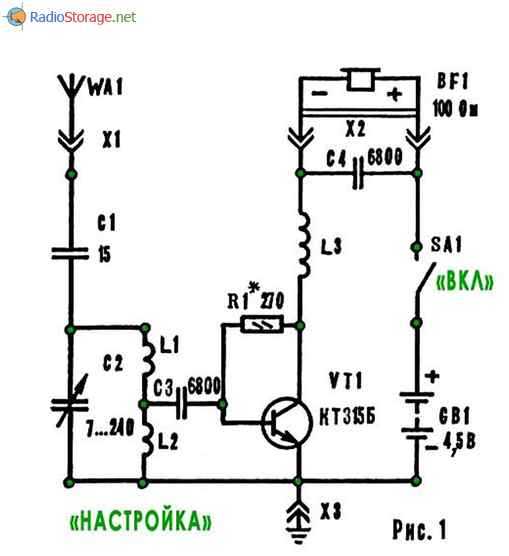

Радиоприемник прямого усиления 0-V-0 (рис. 1) работает в КВ диапазоне 25…50 м. Напряжение радиочастоты (РЧ) с антенны WA1 поступает через конденсатор С1 на колебательный контур L1L2C2.
Выделенный им сигнал через конденсатор С3 подается на базу транзистора VT1, усиливается и детектируется в цепи коллектора. РЧ составляющая коллекторного тока фильтруется цепью L3C4, а составляющая звуковой частоты (ЗЧ) протекает через головные телефоны BF1 и воспроизводится ими. Источник питания — батарея GB1 на 4,5 В.
Катушки L1 и L2, содержащие по 13 витков провода ПЭЛ-1 0,7, намотаны в одном направлении на расстоянии 5 мм друг от друга на каркасе 0 15 мм. Конденсатор настройки С2 типа КПЕ-3 или КПЕ-5 (от радиоприемников «Алмаз», «Сокол»).
Высокочастотный дроссель L3 намотан в один слой проводом ПЭЛ-1 0,18 на корпусе постоянного резистора ВС-0,5 сопротивлением не менее 100 кОм. Телефоны BF1 — низкоомные, марки ТА-56М или ТА-4. Можно использовать и высокоомные «наушники» ТОН-2, ТОН-2А, соединив оба излучателя параллельно, с соблюдением их полярности.
Транзистор КТ315Б допустимо заменить на КТ315Г или КТ315Е. Выключатель — ТВ2-1 или ТП1-2, МТ-1. Питание — батарея типа 3336Л («Планета») или три последовательно соединенных элемента 343, 373.
К радиоприемнику (особенно в здании из железобетона) необходимо присоединить наружную антенну длиной в несколько метров и при возможности его заземлить. Приняв передачу какой-либо радиостанции, подбирают сопротивление резистора R1 по максимальной громкости звука.
Радиоприемник прямого усиления 0-V-0

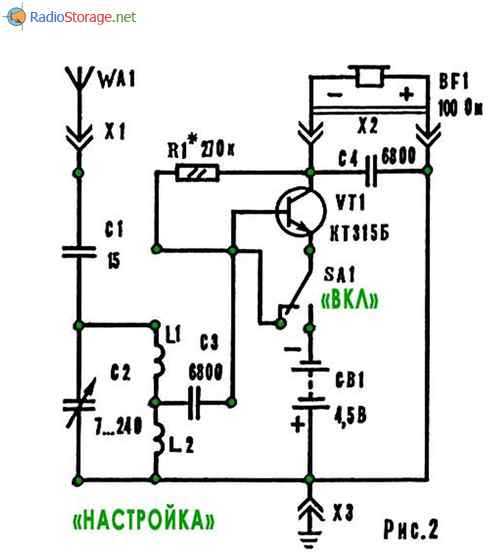

Радиоприемник прямого усиления 0-V-0 (рис. 2) отличается от предыдущего тем, что детектирование РЧ сигнала происходит на эмиттерном переходе транзистора VT1. Полученная ЗЧ составляющая усиливается и выделяется в цепи коллектора на телефонах BF1.
При отключении питания переключатель SA1 соединяет базу с эмиттером, и детектирование происходит на коллекторном переходе, то есть приемник превращается в детекторный и может принимать только мощные сигналы, например, от близко расположенного передатчика.. Данные элементов приведены выше.
Регенеративный радиоприемник 0-V-0

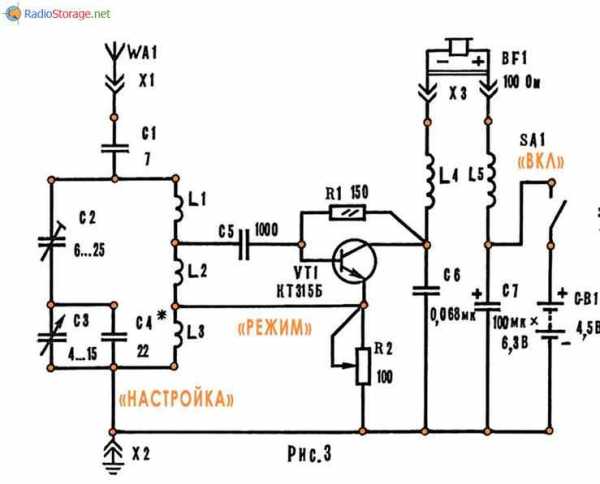

Регенеративный радиоприемник 0-V-0 (рис. 3) работает в КВ-диапа-зоне 41 м. Напряжение РЧ с антенны WA1 через конденсатор С1 поступает в колебательный контур L1 L2L3C2C3C4.
Подстроенный конденсатор С2 предназначен для установки средней частоты поддиапазона, постоянный С4 — для ограничения его перекрытия, КПЕ С3 — для плавной настройки в пределах поддиапазона.
Контур соединен с транзистором VT1 по трехточечной схеме с автотрансформаторной связью. Режим регенеративного детектирования устанавливают с помощью переменного резистора R2. Телефоны BF1 включены в цепь коллектора через ВЧ дроссели L4 и L5, уменьшающие собственное излучение регенератора.
Катушки приемника намотаны в одном направлении проводом ПЭЛ-1 0,7 на картонном каркасе 0 35, длиной 50 мм на расстоянии 5 мм друг от друга и содержат: L1 —
25 витков, L2 — 5,5, L3 — 0,5 витка. Конденсатор настройки С3 типа КВП с наращенной осью имеет три неподвижные и четыре подвижные пластины.
Вместо него можно использовать конденсатор марки КПК-Т. Подстроечный конденсатор С2 КПК-1 или КПК-М, постоянные конденсаторы С1, С4, С5, С6 — керамические, С7 — оксидный К50-12 или К50-6. Переменный резистор R2—СПЗ-28А или СПО-0,4. Данные остальных элементов указаны выше.
Для налаживания приемника к нему присоединяют телефоны, антенну и заземление. Включают питание и, изменяя сопротивление переменного резистора R2, устанавливают режим, близкий к порогу генерации, при котором в телефонах прослушивается заметный шум (но не свист).
Установив КПЕ С3 в среднее положение, изменяют емкость конденсатора С2 до приема какой-либо станции в средней части 41-метрового поддиапазона. В дальнейшем настройку на станции осуществляют с помощью КПЕ С3, одновременно выбирая оптимальный режим регулировкой переменного резистора R2.
Радиоприемник прямого усиления 0-V-1

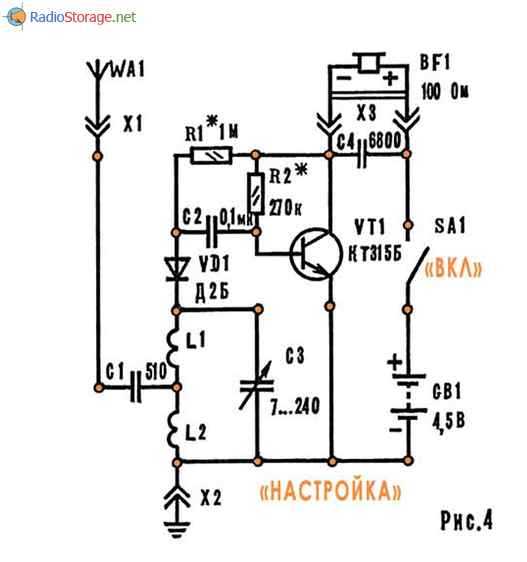

Радиоприемник прямого усиления 0-V-1 (рис. 4) работает в КВ диапазоне 25—50 м. Сигнал, поступающий от антенны WA1 через конденсатор С1, выделяется контуром L1L2C3.
Для повышения чувствительности диодного детектора на диод VD1 подается небольшое положительное смещение через резистор R1. Напряжение 34 усиливается транзистором VT1 и воспроизводится телефонами BF1, заблокированными конденсатором С4.
Радиоприемник прямого усиления 1-V-0

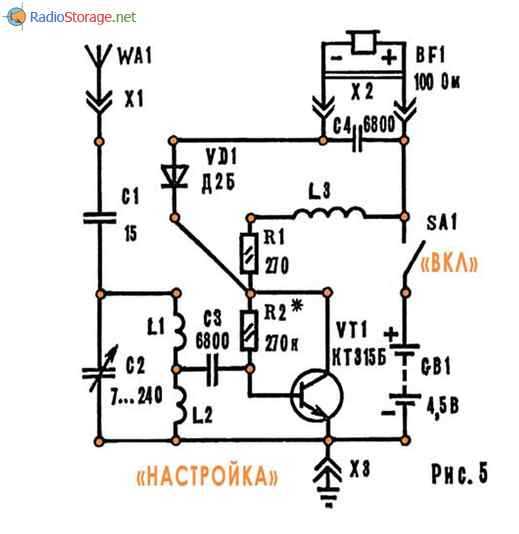

Радиоприемник прямого усиления 1-V-0 (рис. 5) также работает в КВ диапазоне 25 — 50 м. Он содержит колебательный контур L1 L2 C2, усилитель РЧ на транзисторе VT1, детектор на диоде VD1 и телефоны BF1.
Рефлексный радиоприемник прямого усиления 1-V-1
Рефлексный радиоприемник прямого усиления 1-V-1 (рис. 6) работает в 49-метровом КВ поддиапазоне. Сигнал, поступающий с антенны WA1 через конденсатор С2 на контур L1C1C3, с помощью катушки связи L2 подается на базу транзистора VT1. В цепь базы включен переменный резистор R2, с помощью которого устанавливают оптимальный электрический режим транзистора.
Усиленный им сигнал РЧ выделяется в цени коллектора двухконтурным полосовым фильтром C8C9L3L5C10C11. Потери в нем частично компенсируются положительной обратной связью, подаваемой из цепи эмиттера через катушку L4.
Детектор с удвоением напряжения на диодах VD1, VD2 нагружен резистором R1. Напряжение ЗЧ через конденсаторы С4, С5 и катушку L2 приложено к базе транзистора и усиливается им.
Звук воспроизводится телефонами BF1, включенными в цепь коллектора через катушку L3 и ВЧ дроссели L6 и L7. Таким образом, транзистор используется дважды: в качестве усилителя РЧ, а затем — ЗЧ.
Катушки намотаны на картонных каркасах 0 22 мм и содержат: L1 — 20 витков провода ПЭЛ-1 0,51, L2 — 5 витков ПЭЛ-1 0,14, намотанного рядом с L1; L3 и L5 — по 20 витков ПЭЛ-1 0,51 на расстоянии 5 мм друг от друга, между ними помещается L4 — четыре витка ПЭЛ-1 0,14. Данные остальных деталей приведены выше.
Установив движок переменного резистора R2 в среднее положение, настраивают приемник на одну из станций КВ поддиапазона 49 м и подбирают емкость подстроечных конденсаторов С8 и СП по максимальной громкости. Если приемник будет самовозбуждаться (свист в телефонах), следует отмотать 1—2 витка от катушки L4.
Супергетеродинный радиоприемник

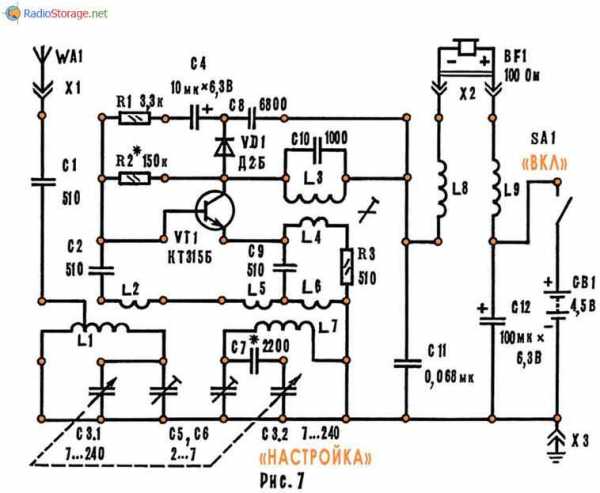

Супергетеродинный радиоприемник (рис. 7) работает в КВ диапазоне 25—50 м. Этот приемник — также рефлексный, поскольку его транзистор используется в смесителе, гетеродине и усилителе ЗЧ.
Напряжение РЧ с антенны WA1 через конденсатор С1 поступает на отвод катушки L1 входного контура L1C3.1C5. Выделенный им сигнал трансформируется в катушке связи L2 и через конденсатор С2 подается на базу транзистора VT1.
Катушка L2 соединена последовательно с катушками L5 и L6, индуктивно связанными с катушкой L7 гетеродинного контура L7C6C7C3.2. Катушки L5 и L6 через конденсатор С9 подключены к эмиттеру транзистора, а его коллектор через контур промежуточной частоты (ПЧ) L3C10 и блокировочный конденсатор СП соединен с другим выводом катушки L6, что обеспечивает возбуждение колебаний гетеродина.
Сопряжение его частоты с частотой сигнала достигается с помощью конденсаторов: подстроечных С5, С6 и последовательно включенного С7.
Напряжение ПЧ выделяется в цепи коллектора контуром L3C10. Потери в нем частично компенсируются введением положительной обратной связи (ПОС) через катушку L4.
Модулированное напряжение ПЧ детектируется диодом VD1, и ЗЧ составляющая через конденсатор С4 и резистор R1 подается на базу транзистора. Усиленные им колебания ЗЧ воспроизводятся телефонами BF1, включенными в цепь коллектора через катушку L3 и В4 дроссели L8 и L9.
Оптимальный электрический режим транзистора создается с помощью резисторов: R2 в цепи базы и R3 в цепи эмиттера. Для обеспечения устойчивой работы приемника при частичном разряде батареи GB1 ее блокируют конденсатором С12 большой емкости.
Катушка L1 содержит 15+15 витков провода ПЭЛ-1 0,51, намотанного с шагом 1 мм на каркасе 0 16 мм. Катушка L2 — 5 витков ПЭЛШО 0,18 намотана между витками L1. Катушки L3 — 75 витков ПЭВ-1 5X0,06 и L4 — 4 витка ПЭЛШО 0,1 заключены в броневой чашечный сердечник типа ОБ-1 из феррита марки 600НН с подстроеч-
ным сердечником из того же материала. Можно использовать контуры П4 с соответствующими конденсаторами от транзисторных радиоприемников. Катушки L5 и L6 — по 5 витков ПЭЛШО 0,18 размещены между витками катушки L7, состоящей из 28 витков ПЭЛ-1 0,51, намотанного с шагом 1 мм на каркасе 0 16 мм. КПЕ С3 вместе с подстроечными конденсаторами С5, С6 — от радиоприемников «Алмаз», «Сокол» и др. Конденсаторы постоянной емкости С7 и С10 — с пленочным или слюдяным диэлектриком.
Для налаживания приемника под-строечные конденсаторы С5 и С6 устанавливают в среднее положение, сердечник катушек L3, L4 полностью вводят.
Присоединив к гнездам антенну, телефоны и заземление, включают питание. Настраивают приемник на какую-либо станцию 25-метрового участка КВ диапазона (при выведенном роторе КПЕ С3) и регулируют подстроечный конденсатор участка диапазона 49 м (при введенном роторе КПЕ) и добиваются наибольшей громкости, сдвигая или раздвигая витки катушки L1. Эти операции нужно повторить несколько раз.
Возможно, для наилучшего сопряжения потребуется подобрать емкость конденсатора С7. В заключение проверьте, не улучшится ли прием, если поменять местами выводы катушки L4.
Сверхрегенеративный УКВ радиоприемник
Сверхрегенеративный радиоприемник (рис. 8) принимает передачи УКВ ЧМ вещательных радиостанций в диапазоне 66—73 МГц.
Напряжение с антенны WA1 через конденсатор С3 поступает на контур L1L2L3C1C2. Он соединен с транзистором VT1 по трехточечной схеме: с эмиттером непосредственно, с базой и коллектором — через конденсаторы С4 и С5 соответственно.
Режим сверхрегенерации устанавливают переменным резистором R2. ВЧ дроссели L4 и L5 предотвращают попадание токов РЧ в цепь телефонов BFI, что уменьшает собственное излучение сверхрегенератора и возможность создания помех другим приемникам.
Катушки намотаны на каркасе 0 10 мм проводом ПЭЛ-1 0,7 с шагом 1,5 мм и содержат: L1—2, L2 — 4, L3 — 4 витка. Выводы катушек длиной по 40 мм зачищены, скручены вдвое и пропаяны. Данные остальных деталей указаны выше.
Для налаживания подсоединяют к гнездам антенну и телефоны, устанавливают КПЕ и переменный резистор R2 в среднее положение и включают питание.
Изменяя емкость подстроечного конденсатора С5, добиваются появления в телефонах шума сверхрегенерации («шипения»). Подстроечным конденсатором С1 настраиваются на УКВ ЧМ вещательную станцию. В дальнейшем настройку осуществляют КПЕ С2, одновременно подбирая наилучший режим переменным резистором R2.
Для сборки радиоприемников служит монтажная плата (рис. 9), изготовленная из любого листового изоляционного материала толщиной 2—3 мм. К выводам радиоэлементов предварительно припаивают удлинительные проводники и монтаж производят на плате уже без пайки: винтами с гайками и шайбами, обеспечивающими надежный контакт.

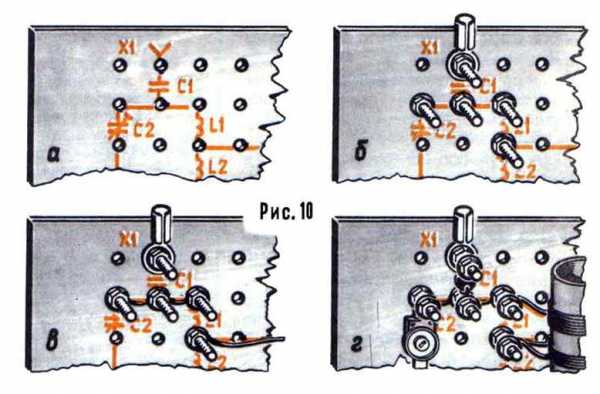

Последовательность сборки радиоустройств иллюстрирует рисунок 10, на котором в качестве примера изображены фрагменты монтажа регенеративного радиоприемника 0-V-0.
На лицевой стороне платы цветным (но не графитовым) карандашом чертят принципиальную схему, совмещая точки электрических соединений с соответствующими отверстиями (рис. 10 а).
В них вставляют винты и навинчивают гайки, одновременно устанавливают гнезда (рис. 10 б). Согласно схеме разводят монтажные проводники и затягивают гайки (рис. 10 в). Затем закрепляют гайками элементы — катушки и дроссели в последнюю очередь (рис. 10 г).
Рис. 11. Внешний вид и цоколевка транзистора КТ315.
КТ315 — это кремниевый транзистор N-P-N структуры в маленьком корпусе, его граничная рабочая частота составляет 250МГц. Такие транзисторы можно очень часто найти как в продаже, так и в старой отечественной технике. Они отлично подходят для самодельных радиоприемников, которые приведены выше.
В. Ринский, г. Ивано-Франковск.
www.qrz.ru
кт315 — Меандр — занимательная электроника
Многие радиолюбители «кому за 40» начинали свой творческий путь с транзисторного радиоприемника на СВ-диапазон. Если в вашей местности еще есть прием на средних или длинных волнах, приемник по этой схеме будет хорошим поводом вспомнить школьные годы. На рисунке показана схема простого приемника на СВ или ДВ диапазон (в зависимости от числа витков катушки L1) с …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/36404
В Л.1 подробно рассказано, как подключив кнопку, датчик или реле к кнопке гарнитуры сотового телефона можно сделать из него охранное устройство или радиоканал для охранного устройства. С точки зрения демонстрации простоты схемного решения все там верно, но только если кнопка гарнитуры будет замыкаться определенным образом, — кнопка гарнитуры должна оставаться замкнутой не менее нескольких секунд. …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/36193
Данное устройство реагирует на включение передатчика недалеко от него расположенного сотового телефона. При этом раздается звук высокой тональности. Сигнал передатчика сотового телефона принимается антенной, представляющей собой спицу длиной 9 см (длина подобрана экспериментально). От этой антенны сигнал поступает на детектор на диодах VD1 и VD2. На конденсаторе С1 выделяется некоторое постоянное напряжение, которое поступает на …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/36071
У многих радиолюбителей «со стажем» сохранились запасы морально устаревших, но вполне работоспособных микросхем и других деталей. Но прямая замена ими современных элементов зачастую не даёт положительных результатов. Автор рассказывает, как он решил возникающие проблемы при повторении известных конструкций сенсорных выключателей. Хочу вернуться к теме, которая уже не раз поднималась на страницах журнала. Это сенсорные выключатели, …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/35955
Этой конструкцией автор планирует завершить цикл своих статей [1-9] по расширению возможностей мультиметров серий М-83х, DT-83x. Приставка позволяет измерять напряжение стабилизации маломощных стабилитронов, а также прямое напряжение и напряжение пробоя диодов, светодиодов и p-n переходов транзисторов. Как и разработанные ранее, она питается от мультиметра и не требует его доработки. В настоящее время производители выпускают очень …
Читать далее
Постоянная ссылка на это сообщение: http://meandr.org/archives/35809
meandr.org
Простейшие радиоприемники
Схемы простейших детекторных радиоприемников с усилителями низкой частоты (УНЧ) на транзисторах представлены ниже. На рис. 1б и рис. 1в в качестве детектора служат диоды VD1 типа Д9 (Д2, Д220, ГД403), а на транзисторах VT1, VT2 собран усилитель низкой частоты, работающий на высокоомные головные телефоны, сопротивлением 1600…4400 Ом.На рисунке рис. 1а функции детектора выполняет транзистор VT1.
В качестве контурных катушек в эти приемниках можно использовать каркас круглого сечения из изоляционного материала (пластмассы, карболита или плотного картона), диаметром 20…80 мм и длиной 180 мм. Для диапазона средних волн катушка радиоприемника должна содержать 60…80 витков провода ПЭЛ или ПЭВ диаметром 0,3…0,8 мм, намотанных плотно в один слой. Для диапазона длинных волн катушка имеет 200…300 витков, намотанных так же в один слой, проводом ПЭЛ или ПЭВ диаметром 0,15…0,3 мм. Можно так же применить каркасы от старых радиоприемников, диаметром 5…12 мм с ферритовым сердечником, при этом намоточные данные остаются теми же, но намотку необходимо производить более тонким проводом (намотка в навал). Отводы у контурных катушек по схеме рис. 1а и рис. 1в сделаны примерно от 1/10 части общего числа витков.
Для простейших радиоприемников, представленных выше необходима длинная внешняя антенна и хорошее заземление.

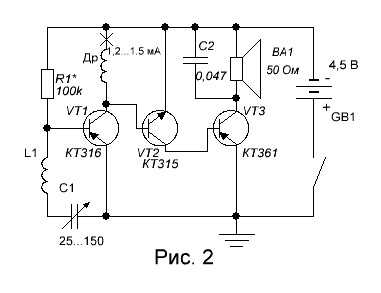

Схема простейшего радиоприемника на Рис.2 содержит три транзистора. В этой схеме используется необычное включение (последовательное) колебательного контура в базу первого каскада УНЧ.
Каскад на транзисторе VT1 выполняет функцию
детектора и усилителя ВЧ. Применение транзисторов разной проводимости позволило
значительно упростить схему. В данном радиоприемнике прослушивание
производится на динамик с сопротивлением звуковой катушки 28…50
Ом.Контурная катушка L1 может быть применена, как и в простейших радиоприемниках на рис.1, так и может быть намотана на ферритовом стержне диаметром 8…10 мм длиной 100…200 мм, с теми же количеством витков, проводом ПЭВ 0,12…0,2 мм (либо ЛЭШО 7х0,07 ). Дроссель Др1 намотан на кольце диаметром 8…10 мм и содержит 100…200 витков провода ПЭВ 0,15, равномерно в навал по всему кольцу.
Еще одна схема простейшего радиоприемника дана на рис. 3. Радиоприемник собран всего на одном транзисторе, но представляет собой рефлексную схему. Рефлексная схема образована за счет конденсатора С3, включенного между коллектором транзистора VT1 и входным контуром. При изменении емкости конденсатора С3 обратная связь увеличивается, приближаясь к порогу возбуждения, тем самым искусственно увеличивая добротность входного контура, повышая тем самым чувствительность радиоприемника.
Катушка L1 намотана на ферритовом стержне, как и в предыдущей схеме на рис. 2, а катушка L2 расположена в средней части поверх L1, на бумажном каркасе. и должна перемещаться с небольшим трением. Катушка L2 содержит 5…10 витков того же провода, что и L1, намотка их производится в одном направлении, а при подключении важно соблюсти полярность.
В предлагаемых выше схемах транзисторы КТ315 могут быть заменены на МП35…МП38, КТ368, КТ3102, а КТ361 на МП39…МП42, КТ3107.
Источник:
Я. Войцеховский.
Радиэлектронные игрушки
(электроника дома, на работе, в школе),
Москва «Советское радио»,1977 г.
Скачать книгу «Радиэлектронные игрушки» можно здесь…
www.radiolub.ru
