Как работает приемник прямого преобразования на К174ХА2. Какие преимущества у этой схемы. Как собрать такой приемник самостоятельно. На каких диапазонах он может работать.
Принцип работы приемника прямого преобразования
Приемник прямого преобразования (ППП) — это один из простейших типов радиоприемников. Его основная особенность заключается в том, что принимаемый высокочастотный сигнал сразу преобразуется в низкую частоту, без промежуточных преобразований.
Как это работает?
- Входной ВЧ-сигнал усиливается и поступает на смеситель
- На смеситель также подается сигнал гетеродина с частотой, близкой к частоте принимаемого сигнала
- В результате смешения на выходе смесителя образуется низкочастотный сигнал, равный разности частот входного сигнала и гетеродина
- Этот НЧ-сигнал усиливается и подается на головные телефоны или громкоговоритель
Таким образом, приемник прямого преобразования позволяет принимать радиосигналы с помощью очень простой схемы, содержащей минимум компонентов.
Особенности микросхемы К174ХА2
Микросхема К174ХА2 (зарубежный аналог TCA440) специально разработана для построения приемников прямого преобразования. Она содержит в одном корпусе основные узлы такого приемника:
- Входной усилитель ВЧ
- Смеситель
- Гетеродин
- Усилитель НЧ
Благодаря этому на базе К174ХА2 можно собрать полноценный ППП, добавив лишь небольшое количество внешних компонентов. Это делает конструкцию очень компактной и простой в повторении.
Схема приемника на К174ХА2
Рассмотрим типовую схему приемника прямого преобразования на микросхеме К174ХА2:
- Входной контур L1C1 настраивается на середину выбранного диапазона
- Сигнал с антенны через С2 поступает на вход УВЧ микросхемы
- Усиленный ВЧ-сигнал подается на смеситель
- Гетеродин выполнен на встроенных транзисторах микросхемы
- Частота гетеродина задается контуром L2C3C4
- НЧ-сигнал с выхода смесителя усиливается встроенным УНЧ
- Выходной каскад на транзисторах VT1-VT2 позволяет подключить низкоомные наушники
Таким образом, вся схема содержит всего несколько внешних компонентов при сохранении полной функциональности.
Преимущества приемника на К174ХА2
Какие достоинства имеет приемник прямого преобразования на микросхеме К174ХА2?
- Простота конструкции — минимум деталей
- Компактность — вся схема помещается на небольшой плате
- Низкое энергопотребление — подходит для питания от батарей
- Возможность приема SSB и CW сигналов
- Хорошая чувствительность при правильной настройке
- Работа в нескольких любительских диапазонах
Эти качества делают ППП на К174ХА2 отличным выбором для начинающих радиолюбителей и тех, кто хочет собрать простой коротковолновый приемник своими руками.
Диапазоны работы приемника
На каких частотах может работать приемник прямого преобразования на К174ХА2? Типовые диапазоны:
- 160 метров (1.8-2.0 МГц)
- 80 метров (3.5-3.8 МГц)
- 40 метров (7.0-7.2 МГц)
- 20 метров (14.0-14.35 МГц)
Переключение диапазонов осуществляется сменой катушек входного контура и гетеродина. При этом на более высоких частотах может потребоваться коррекция схемы для сохранения устойчивой работы.
Изготовление приемника своими руками
Как собрать приемник прямого преобразования на К174ХА2 самостоятельно? Основные этапы:
- Подготовить печатную плату по опубликованным чертежам
- Намотать катушки входного контура и гетеродина
- Установить и припаять все компоненты согласно схеме
- Изготовить простой корпус из текстолита или пластика
- Выполнить монтаж органов управления и разъемов
- Настроить контуры и проверить работоспособность
При аккуратном монтаже и правильной настройке приемник начинает работать практически сразу. Это делает его отличным проектом для получения первого опыта конструирования радиоаппаратуры.
Настройка и регулировка приемника
Как правильно настроить собранный приемник прямого преобразования на К174ХА2? Основные этапы:
- Проверить работоспособность УНЧ, подав НЧ-сигнал на вход
- Убедиться в генерации гетеродина с помощью осциллографа
- Настроить входной контур по максимуму принимаемых сигналов
- Отрегулировать связь антенны с входным контуром
- Установить оптимальный режим работы смесителя
- Добиться максимальной чувствительности приемника
Важно обеспечить стабильность частоты гетеродина и отсутствие самовозбуждения. При правильной настройке приемник должен уверенно принимать даже слабые сигналы.
Возможные улучшения конструкции
Какие доработки можно внести в базовую схему приемника на К174ХА2 для улучшения его характеристик?
- Добавление входного аттенюатора для приема мощных сигналов
- Применение кварцевого фильтра для повышения селективности
- Использование транзисторного УНЧ для работы на громкоговоритель
- Стабилизация частоты гетеродина с помощью PLL-синтезатора
- Добавление системы АРУ для выравнивания уровня сигналов
- Применение цифровой шкалы настройки на микроконтроллере
Эти модификации позволяют существенно расширить возможности базовой конструкции, сохранив ее простоту и надежность.

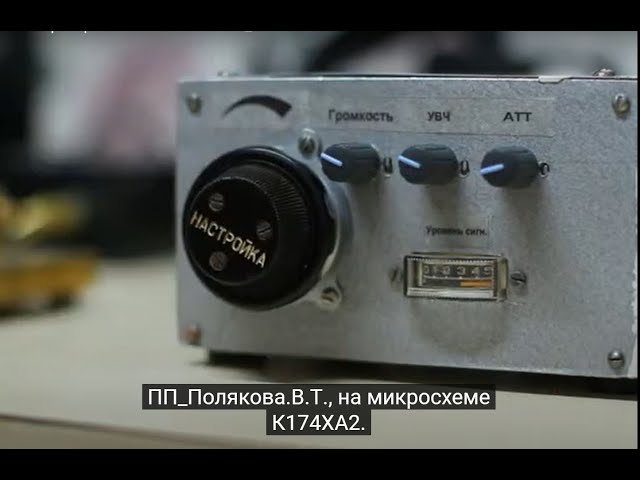

Приемник прямого преобразования на микросхеме К174ХА2.
Делаем приемник прямого преобразования на микросхеме К174ХА2.
За последнее время мною было изготовлено несколько регенеративных радиоприемников. Одни понравились больше , другие меньше. В целом, регенераторы оставили очень хорошее впечатление. Был также изготовлен и опробован приемник прямого преобразования на встречно-параллельных диодах, который оставил только положительные впечатления от своей работы.
Со всеми этими конструкциями можно ознакомиться в рубрике Радиоприемники. , а также на главной странице сайта.
На моем канале YouTube можно воочию убедиться в работоспособности этих радиоприемников.
Настало время опробовать еще одну конструкцию В. Т. Полякова- приемник прямого преобразования на микросхеме К174ХА2.
Схема приемника прямого преобразования на К174ХА2 ( импортный аналог-TCA440 , A244) была опубликована еще в 1997 году. После этого появились публикации с некоторыми доработками данной схемы.
Для повторения выберем несколько доработанный вариант, который был опубликован в журнале Радио №5 за 2001 год:
По сравнению с оригинальной схемой, здесь добавлен аттенюатор, регулятор усиления по НЧ, ФНЧ на катушке L3 и двухтактный эмиттерный повторитель на транзисторах VT1 и VT2 для обеспечения работы на низкоомные широко распространенные мультимедийные телефоны.
Описание мною изготовленного приемника прямого преобразования на К174ХА2.
Как всегда, вношу некоторые изменения в схему повторяемых устройств.
Из-за нежелания мотать трансформатор Т1 отказался от аттенюатора, хотя в некоторых случаях он может быть очень полезен. Для обеспечения громкоговорящего приема применил выходной усилитель НЧ на микросхеме TDA2822M.
Финальная принципиальная схема приемника прямого преобразования на К174ХА2 выглядит так:
Приемник предназначен для наблюдения за работой любительских радиостанций в диапазонах 160, 80, 40 и 20м работающих телеграфом (CW ) или однополосной модуляцией (SSB).
Сигнал с антенны поступает на входной контур L2C3, который настроен на середину выбранного диапазона. Через конденсатор С2 сигнал поступает на вход усилителя радиочастоты. Коэффициент усиления усилителя РЧ регулируется переменным резистором R2. Усиленный сигнал поступает на смеситель, сюда же поступает высокочастотное напряжение с гетеродина.
Гетеродин работает на частоте принимаемого сигнала. Частотозадающими элементами гетеродина являются катушка L4, конденсаторы С11, С12, С14. По частоте гетеродин перестраивается конденсатором переменной емкости С14. В коллекторную цепь одной пары транзисторов смесителя включен резистор нагрузки R1, на котором выделяется звуковая частота.
Далее сигнал звуковой частоты фильтруется ФНЧ (L3, С1, С9) и поступает на вход усилителя ПЧ ( вывод 12 микросхемы К174ХА2), который в данном случае служит усилителем НЧ. Коэффициент усиления усилителя НЧ регулируется переменным резистором R4. С вывода 7 микросхемы К174ХА2 сигнал звуковой частоты поступает на оконечный усилитель НЧ, собранный на микросхеме TDA2822M по типовой схеме.
Катушки L1, L2, L4 намотаны на типовых четырехсекционных каркасах с ферритовыми подстроечными сердечниками и помещены в экраны.
Эскиз каркаса катушек приемника:
Поскольку в данном приемнике гетеродин работает на частоте принимаемого сигнала очень важна экранировка катушек, а также размещение их как можно дальше друг от друга.
В качестве катушки ФНЧ применена готовая катушка от промышленного фильтра Д3,4 индуктивностью 105 мГн.
Разумеется, что эту катушку можно намотать и на ферритовых кольцах марки 1500НМ…3000НМ, или применить универсальную магнитную головку от старого кассетного магнитофона.
Намоточные данные катушек приведены на схеме для диапазонов 160м, 80м и 40м.
Мною для экспериментов с этим приемником был выбран диапазон 80м. Катушки L2 и L4 для этого диапазона имеют индуктивность около 8,6 мкГн в экране.
Печатная плата разработана с учетом имеющихся в наличии радиоэлементов и предусматривает установку на ней конденсатора перемнной емкости.
Печатная плата, вид со стороны токопроводящих дорожек:
Расположение элементов на плате:
Настройка приемника прямого преобразования на К174ХА2 несложна.
Сначала убеждаются в работоспособности усилителя низкой частоты, как оконечного, так и внутреннего, в составе микросхемы К174ХА2 ( напомню, что в качестве предварительного усилителя НЧ в данном приемнике использован усилитель ПЧ микросхемы К174ХА2).
Усилитель НЧ склонен к самовозбуждению, поэтому, возможно, придется уменьшить уровень сигнала поступающий на вход микросхемы TDA2822M при помощи подстроечного резистора.
Далее убеждаются в работоспособности гетеродина путем проверки уровня и формы колебаний осциллографом на выводе 6 микросхемы К174ХА2. В моем случае амплитуда колебаний для диапазона 3,5МГц составила около 400 мВ.
Последний этап-подстройка входного контура L1, L2 по максимальной громкости приема.
Вид собранного приемника прямого преобразования на К174ХА2:
Испытания приемника проведены в конце октября 2017 года, в вечернее время на диапазоне 3,5 МГц.
Приемник показал достойную работу. Чувствительность оказалась даже несколько избыточной, поэтому регуляторы уровня ВЧ и НЧ приемника были установлены на минимум. Использовалась антенна Inv Vee диапазона 3,5 МГц.
Надо отметить, что гетеродин приемника достаточно стабилен- после пару минут «прогрева» частота стабильна и на слух изменения частоты не наблюдаются.

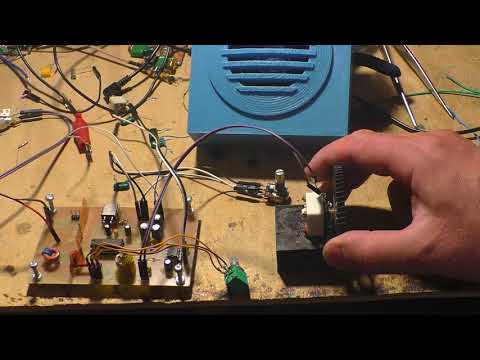

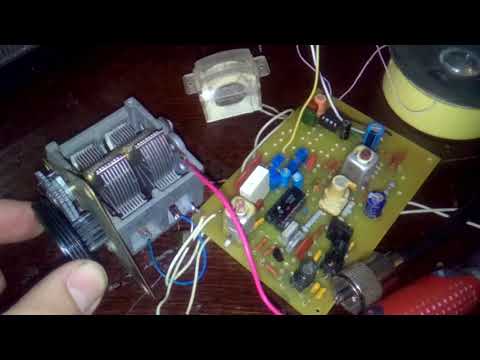

Небольшое видео, демонстрирующее работу этого приемника прямого преобразования. Диапазон 80м.
Дополнение от 30.01.2018.
По просьбе пользователя под ником «Ольга» более подробно расскажу о работе приемника ПП на К174ХА2 по структурной схеме…
Для этого подготовил фрагмент моей финальной схемы с указанием основных узлов микросхемы К174ХА2. Нумерация деталей полностью совпадает с финальной схемой приемника: Цепи прохождения сигнала указаны красными стрелками.
Итак, входной сигнал через входной колебательный контур поступает на усилитель высокой частоты микросхемы ( выводы 1 и 2). Через вывод 3 осуществляется регулировка усиления УВЧ. Частотозадающие элементы гетеродина подключены к выводам 4, 5 и 6 микросхемы К174ХА2.
Усиленный сигнал принятой радиостанции с усилителя ВЧ поступает на смеситель. Сюда же поступает высокочастотное напряжение с гетеродина ( который работает на частоте сигнала!). Выделенный сигнал звуковой частоты с выхода смесителя ( вывод 16) поступает на катушку ФНЧ L3. Далее отфильтрованный сигнал поступает на вход усилителя ПЧ (вывод 12), который в данной конструкции выполняет роль предварительного усилителя низкой (звуковой) частоты. Через вывод 9 осуществляется регулировка усиления усилителя НЧ. Далее усиленный сигнал с выхода усилителя низкой частоты (вывод 7) поступает на оконечный УНЧ на микросхеме TDA2822M.
Обновление от 5.03.2018:
Печатная плата этого приемника лежит здесь (на печатной плате красной линией указана проволочная перемычка-установить!):
https://drive.
google.com/open?id=1DFWwBqylgGI5QKtzVut0jFgpqxcUyZQw
