Определение переменного электромагнитного поля. Основные уравнения (уравнение Максвелла) переменного электромагнитного поля. Уравнение непрерывности. Уравнение максвелла в комплексной форме записи. Теорема Умова-Пойнтинга для мгновенных значений и в комплексной форме записи. Переменное электромагнитное поле в однородной и изотропной проводящей среде. Уравнение Максвелла для проводящей среды. Магнитный поверхностный эффект. Электрический поверхностный эффект.

5.2 Основные положения и соотношения

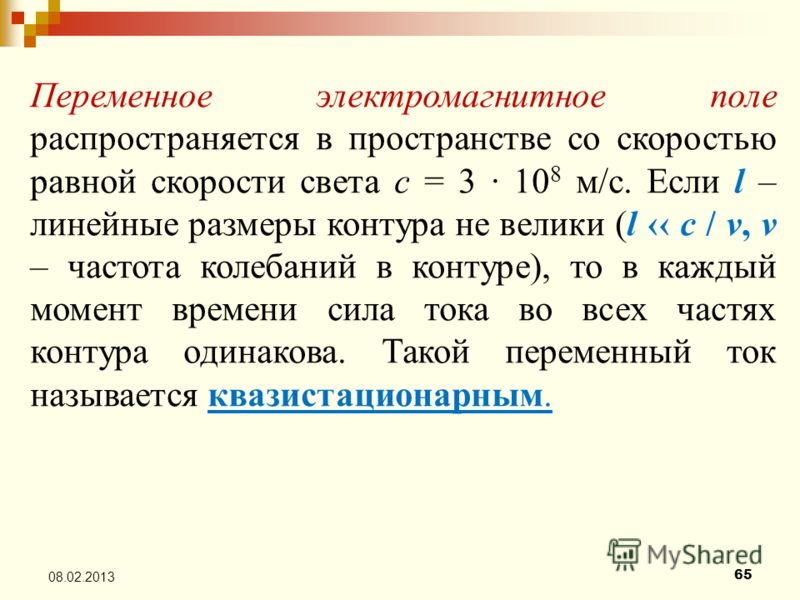

1. Переменное электромагнитное поле (ПЭМП) – совокупность изменяющихся во времени и взаимно связанных и обуславливающих друг друга электрического и магнитного полей. Оно определяется двумя векторными величинами – напряженностью электрического поля и напряженностью магнитного поля.

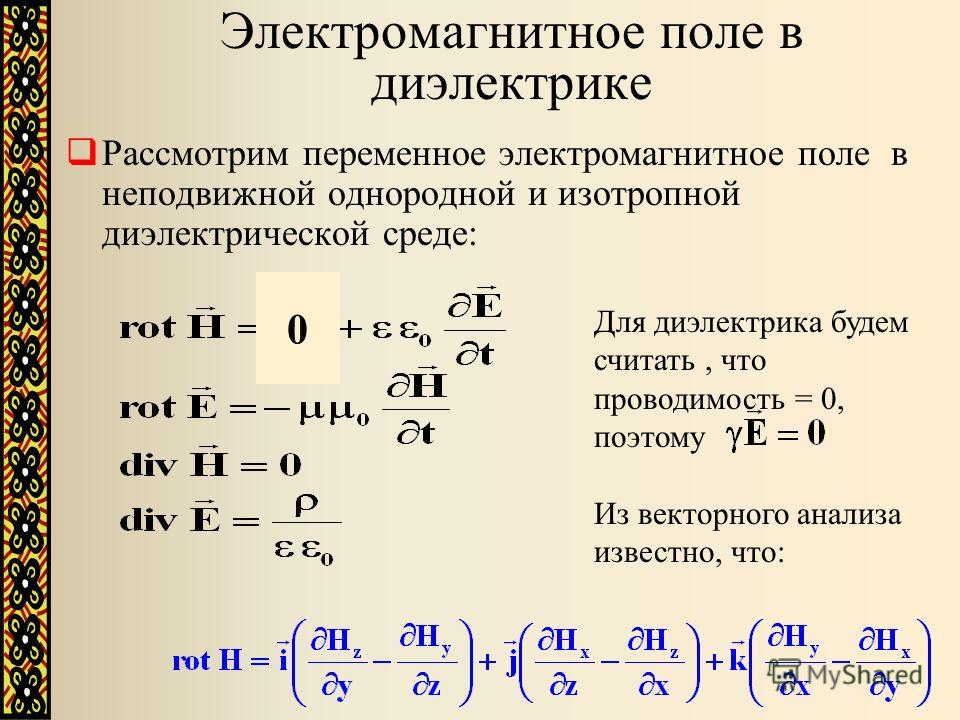

2. Уравнения Максвелла. Исследование процессов ПЭМП осуществляют с помощью уравнения Максвелла. Систему уравнений Максвелла образуют четыре уравнения:

1. Первое уравнение Максвелла выражает связь между ротором напряженности магнитного поля и плотностью тока в той же точке поля. Для мгновенных значений первое уравнение Максвелла записывается следующим образом:

.

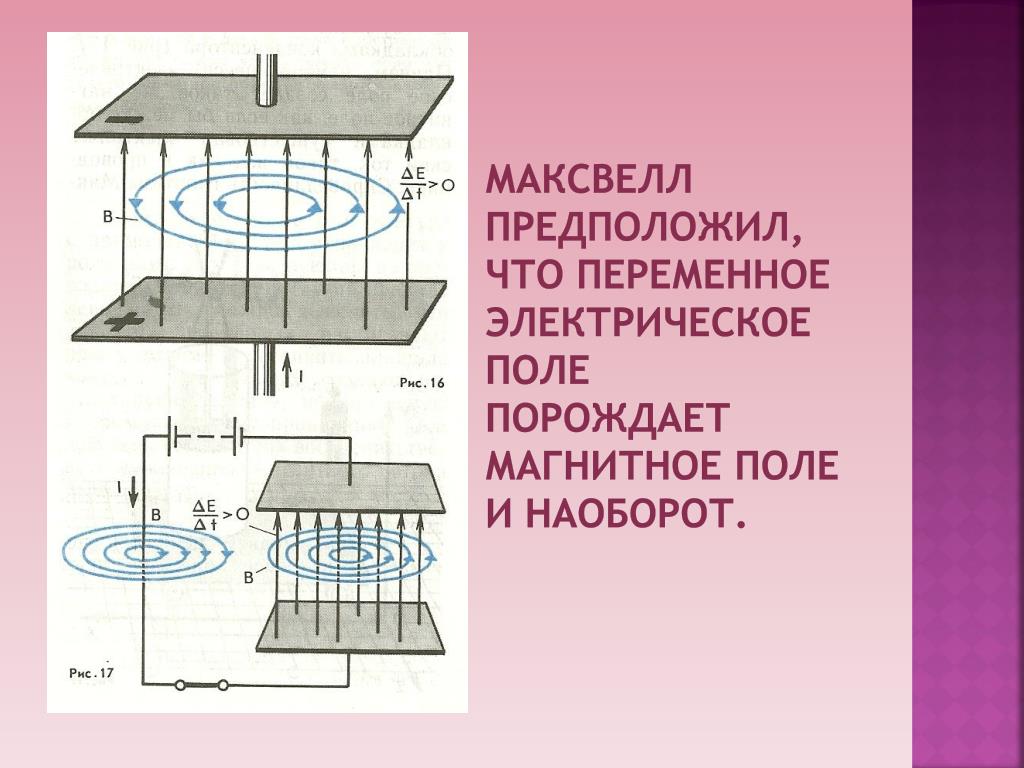

В первой части уравнения имеются две плотности тока: плотность тока проводимости и плотность тока смещения. Ток смещения возбуждает магнитное поле так же, как и ток проводимости.

При изменении Е и Н во времени по синусоидальному закону можно воспользоваться символическим методом и записать первое уравнение Максвелла в комплексной форме записи

2. Второе уравнение Максвелла определяет связь между ротором напряженностью электрического поля и скоростью изменения магнитного поля в той же точке поля. Для мгновенных значений оно записывается следующим образом:

,

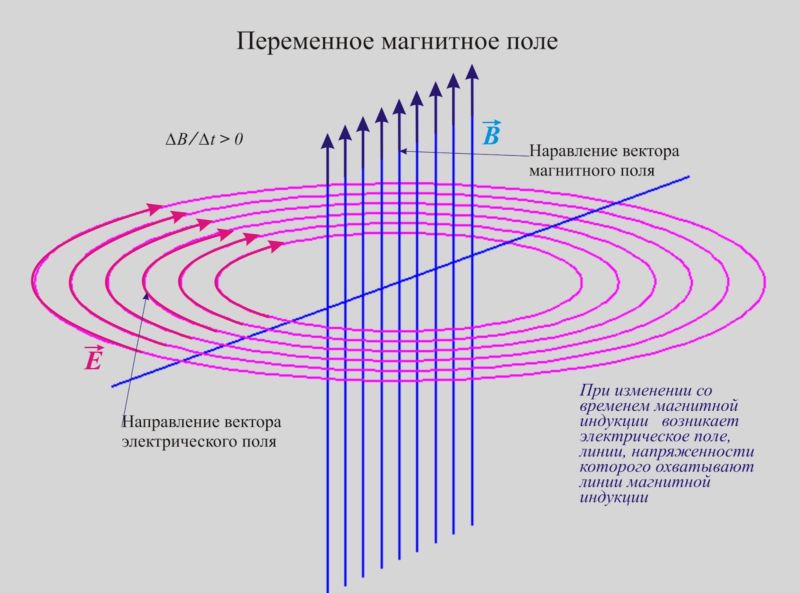

т. е. всякое изменение магнитного поля во времени в какой-либо точке поля возбуждает вихрь электрического поля в той же точке поля.

В комплексной форме записи второе уравнение Максвелла имеет вид

.

3. Уравнение выражающее принцип непрерывности магнитного поля.

4. Уравнение выражает связь между истоком напряженности электрического поля и плотностью свободных зарядов в той же точке поля.

3.Уравнение непрерывности. Линии полного тока являются непрерывны, т.е. на границе проводящей среды и диэлектрика ток проводимости переходит в ток смещения. Уравнение непрерывности записывается следующим образом:

.

Это уравнение можно записывать иначе

.

Это уравнение также называют законом сохранения заряда. Этот закон означает, что электрический заряд неуничтожим, он может только перемещаться из одного места в другое.

4. Теорема Умова-Пойнтинга.

Теорема Умова-Пойнтинга описывает энергетические соотношения в поле. Она имеет две формы записи: первая – для мгновенных значений, вторая – комплексная фора – для синусоидально изменяющихся величин.

Теорема Умова-Пойнтинга для мгновенных значений записывается следующим образом:

Левая часть уравнения есть поток вектора Пойнтинга (направленный внутрь объема) сквозь любую замкнутую поверхностьS, ограничивающую некоторый объемV. Размерность вектора Пойнтинга равна произведению размерности Е и Н, т.е.

.

Правая часть уравнения есть энергия , выделяющаяся в виде теплоты в единицу времени в объемеV; иесть скорость изменения запаса электромагнитной энергии в данном объеме.

Теорема Умова-Пойнтинга в комплексной форме записи имеет вид:

.

Первое слагаемое правой части – активная мощность, второе – реактивная. Следовательно, теорему Умова-Пойнтинга можно записать следующим образом:

.

В последних выражениях – комплексный вектор Пойнтинга.

5. Уравнения Максвелла для проводящей среды.

,.

6. Плоская электромагнитная волна.

Под плоской электромагнитной волной понимают волну, векторыкоторой расположены в плоскостиxoy, перпендикулярной направлению распространения волны (осьz) и изменяющиеся только в функции координатыzи времениt.

Напряженность магнитного поля определяется:

,

где – постоянные интегрирования, которые определяются из граничных условий:.

Напряженность электрического поля равна:

,

где – волновое сопротивление.

7. Глубина проникновения и длина волны.

Под глубиной проникновения ∆ понимают расстояние вдоль направления распространения волны (вдоль оси z), на котором амплитуда падающей волны Е (или Н) уменьшится в е = 2,71 раз. Учитывая, что е^-К∆ = е^-1, получим

.

Под длиной волны λ в проводящей среде понимают расстояние вдоль направления распространения волны (вдоль оси z), на котором фаза колебания изменяется на 2π. Учитывая, что λ · κ = 2π, получим

.

Под фазовой скоростью понимают скорость, с которой надо было бы перемещаться вдоль оси z, чтобы колебание имело одну и ту же фазу:

.

8. Магнитный поверхностный эффект.

Явление неравномерного распределения поля по сечению проводящего тепла, вызванное затуханием электромагнитной волны при ее распространении в проводящую среду, при условии, что вдоль листа направлен магнитный поток, называют поверхностным магнитным эффектом. В этом случае:

,

.

Если считать , то напряженность поля на поверхности листа можно определить

.

9. При электрическом поверхностном эффекте вдоль пластины (шины) направлен синусоидальный ток частоты ω. в этом случае поле внутри пластины определяется по формулам:

,,.

— Как и почему магнитное поле передается переменным током?

спросил 8 лет, 1 месяц назад

Изменено 7 лет, 8 месяцев назад

Просмотрено 15 тысяч раз

\$\начало группы\$

Прошу прощения за основной вопрос (или если он неверен в своих предположениях), но как объяснить магнетизм в переменном токе?

Если я генерирую переменный ток для двигателя, почему полюса моей катушки намагничиваются и почему магнитное поле вращается?

Глядя на график формы сигнала переменного тока, можно ли визуально определить магнитные свойства?

• двигатель
• переменный ток
• базовый

\$\конечная группа\$

1

\$\начало группы\$

Во-первых, пункт о названии вашего вопроса.

Сначала вы спрашиваете, почему магнитное поле «передается» переменным током. С точки зрения передачи электромагнитное излучение возникает только там, где цепь имеет (или становится) антенной. В противном случае вокруг проводников создается только электромагнитное поле. Это называется «ближнее поле», и оно не «передается».

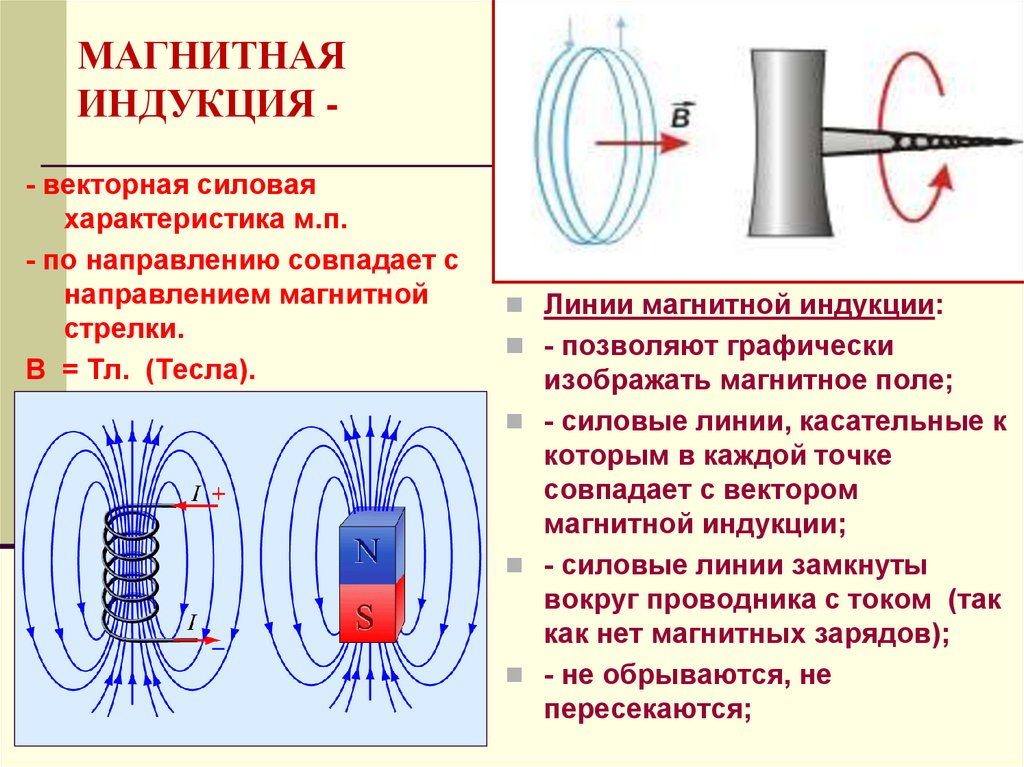

Что касается магнитных полей, то магнитное поле создается при протекании тока по проводу. Этот ток может быть и постоянным — явления не ограничиваются переменным током. Направление магнитного поля зависит от направления тока. Поэтому, если вы подключаете источник постоянного тока, создается магнитное поле с постоянной полярностью. Если вы подключаете источник переменного тока, магнитное поле меняет полярность.

Интересно отметить, что магнитное поле измеряется или наблюдается только тогда, когда заряд движется относительно вас как наблюдателя. Это относительное свойство! Если бы вы могли двигаться по проводу с зарядом (или вдоль провода с той же скоростью, что и заряд), так что заряд больше не движется относительно вас, вы бы увидели, что магнитное поле полностью исчезает! Электрическое и магнитное поля связаны особым образом, подобно пространству и времени, в том смысле, что они являются относительными свойствами и полностью зависят от наблюдателя.

Вот действительно хорошая книга, которая, я думаю, вам понравится:

[http://books.google.co.uk/books/about/Electromagnetics_Explained.html?id=MLzPNpJQz9UC&redir_esc=y][1]

\$\конечная группа\$

\$\начало группы\$

Магнитные поля генерируются электрическими токами. Переменные токи будут создавать переменные магнитные поля, поэтому форма волны тока на самом деле только говорит вам, как напряженность поля магнитного поля будет меняться со временем, она ничего не говорит о вращении с большей информацией.

Существует несколько различных типов двигателей. Я не очень разбираюсь в двигателях, но большинство промышленных двигателей — это трехфазные двигатели переменного тока. Это означает, что они питаются от трех разных волн переменного тока одной и той же частоты, которые сдвинуты по фазе на 120 градусов. По сути, это означает, что когда одна фаза максимальна, одна из других увеличивается, а другая уменьшается. Если построить 3 электромагнита и расположить их радиально вокруг точки, то между ними можно создать вращающееся магнитное поле. Если вы затем воткнете туда постоянный магнит, он будет вращаться со скоростью 3600 об/мин (1 оборот за цикл при частоте переменного тока 60 Гц).

Другие типы двигателей используют магнитные поля для создания вихревых токов. Вихревые токи создают противоположные магнитные поля, которые взаимодействуют с внешним полем, создавая крутящий момент на валу. Невозможно создать вихревые потоки без изменяющегося во времени магнитного поля, поэтому для работы этих двигателей требуется переменный ток.

В двигателях постоянного тока используется коммутатор для внутренней генерации переменного тока. Ротор содержит витки провода, которые соединены с коммутатором так, что витки генерируют магнитные поля разной полярности в зависимости от угла наклона вала. Изменяющиеся во времени магнитные поля, создаваемые вращающимся ротором, точно рассчитаны по времени для взаимодействия с магнитами статора для создания крутящего момента. В этом случае синхронизация определяется коммутатором механически, а не электрически формой приложенного сигнала.

\$\конечная группа\$

\$\начало группы\$

На первый вопрос Таким образом, переменный ток имеет переменное электрическое поле, а поскольку электрическое поле меняется, оно генерирует магнитное поле. В основном это лучше всего понять, если вы просмотрите законы электромагнетизма Фарадея и Ампера-Максвелла.

Вот ссылка на то, как работает двигатель, надеюсь, это поможет. http://hyperphysics.phy-astr.gsu.edu/hbase/magnet/indmot.html#c1

\$\конечная группа\$

\$\начало группы\$

Это может быть странной концепцией, так что вполне возможно, что решение, которое я понимаю,… не идеально.

Магнитные поля встречаются в таких вещах, как магниты для подков, и называются H-полем: ЗДЕСЬ оно начинается на северном полюсе, ЗДЕСЬ оно заканчивается на южном полюсе.
Электрические поля образуются, когда ток проходит по проводу. Эти ЭЛЕКТРИЧЕСКИЕ поля, называемые Е-полем, действуют ВЕЧНО или образуют круг.

E-поля хорошие, H-поля… не очень.

О, они оба достаточно хорошо работают в двигателе (в этом вопросе меня могут поправить): пропустить ток через провод в поле, и он движется. Проблемы заключаются в этом слове «намагниченный».
Если у вас есть достаточно большое электрическое поле, Е-поле может насыщаться, и энергия накапливается в Н-поле. Вы создали постоянный магнит.

Когда ваш двигатель вращается, и вы хотите добавить еще немного мощности, вам теперь нужно добавить ДОПОЛНИТЕЛЬНО, чтобы преодолеть это надоедливое H-поле, которое теперь указывает в неправильном направлении.

Редактировать: Меня понизили, и довольно быстро. Я подозревал, что это произойдет: это сложный вопрос, и даже Википедия бросает вам много математики.
