Как правильно читать обозначения светильников на плане освещения. Какие существуют типы условных обозначений ламп и светильников. Как расшифровать маркировку на электрических схемах. Какие стандарты используются при составлении планов освещения.
Основные типы условных обозначений светильников
При проектировании систем освещения и составлении электрических схем используются стандартизированные условные обозначения различных типов светильников и ламп. Это позволяет специалистам легко читать и понимать схемы, независимо от того, кто их составлял. Рассмотрим основные типы обозначений:
- Лампы накаливания
- Люминесцентные лампы
- Светодиодные светильники
- Прожекторы
- Настенные бра
- Подвесные светильники
- Встраиваемые точечные светильники
Каждый тип имеет свое уникальное графическое обозначение, позволяющее быстро идентифицировать его на схеме.
Как расшифровать маркировку светильников на схеме
Помимо графического символа, на схемах часто используется буквенно-цифровая маркировка, несущая дополнительную информацию о светильнике. Рассмотрим основные элементы такой маркировки:
- Тип лампы (Л — люминесцентная, Н — накаливания, С — светодиодная и т.д.)
- Мощность в ваттах
- Количество ламп в светильнике
- Тип цоколя
- Степень защиты IP
Например, маркировка «Л18-2» означает люминесцентный светильник с двумя лампами по 18 Вт каждая.
Стандарты, используемые при обозначении светильников
При составлении планов освещения и электрических схем специалисты руководствуются следующими основными стандартами:
- ГОСТ 21.608-2014 «Система проектной документации для строительства. Правила выполнения рабочей документации внутреннего электрического освещения»
- ГОСТ 21.210-2014 «Система проектной документации для строительства. Условные графические изображения электрооборудования и проводок на планах»
Эти стандарты определяют единые правила обозначения светотехнического оборудования на схемах и чертежах.
Как правильно читать план освещения
Чтобы грамотно прочитать план освещения, необходимо выполнить следующие шаги:
- Ознакомиться с условными обозначениями, используемыми на данном чертеже
- Определить масштаб плана
- Изучить общую компоновку помещения
- Проанализировать расположение светильников относительно элементов интерьера
- Обратить внимание на группировку и зонирование осветительных приборов
- Изучить схему подключения и распределения нагрузки
Внимательное изучение всех элементов плана позволит получить полное представление о запроектированной системе освещения.
Обозначение аварийного освещения на схемах
Особое внимание при чтении планов освещения следует уделять обозначениям аварийного освещения. Такие светильники обычно маркируются красным цветом и имеют специальный символ. Рассмотрим основные типы аварийного освещения и их обозначения:
- Эвакуационное освещение — указывает пути эвакуации
- Резервное освещение — обеспечивает минимально необходимый уровень освещенности
- Освещение безопасности — для продолжения работ при отключении рабочего освещения
Правильное понимание обозначений аварийного освещения критически важно для обеспечения безопасности людей.
Типичные ошибки при чтении планов освещения
При интерпретации условных обозначений на планах освещения нередко допускаются следующие ошибки:
- Путаница в масштабах чертежа
- Неверная трактовка специфических обозначений
- Игнорирование примечаний и пояснений к схеме
- Ошибки в определении типов светильников
- Неправильное понимание схемы подключения
Чтобы избежать этих ошибок, необходимо внимательно изучать всю сопроводительную документацию к плану освещения и при необходимости консультироваться со специалистами.
Современные тенденции в обозначении светотехнического оборудования
С развитием технологий освещения меняются и способы их обозначения на схемах. Рассмотрим некоторые современные тенденции:
- Использование цветового кодирования для различных типов освещения
- Применение 3D-моделей светильников вместо условных обозначений
- Интерактивные схемы с возможностью получения детальной информации о каждом светильнике
- Интеграция схем освещения с системами «умный дом»
Эти инновации позволяют сделать планы освещения более информативными и удобными для работы.
Заключение
Умение правильно читать и интерпретировать условные обозначения светильников на планах освещения — важный навык для всех, кто связан с проектированием и монтажом осветительных систем. Знание стандартов, понимание принципов маркировки и внимательное изучение всех элементов схемы позволяют избежать ошибок и обеспечить корректную реализацию проекта освещения.
Обозначение светильников на чертежах. Условные обозначения светильников на плане освещения
Во время ремонта в помещении крайне важно все оформить, отталкиваясь от собственных предпочтений, подбирать удобную мебель, красивые отделочные материалы, но и немаловажно правильно спланировать освещение в той или иной комнате. Тут дело не только в дизайне осветительного оборудования, но и в его расположении.
Одна единственная люстра, расположенная в центре комнаты, уже давно не привлекает никого. На текущий день имеется множество вариантов размещения осветительного оборудования, либо это может быть многоуровневая конструкция, либо комбинация из нескольких приборов, объединенных в одну систему. В интернет сети имеется немало информации касательно расположения светильников в помещении, и перед выбором и установкой рекомендуется ознакомиться с подобной информацией.
Стоит понимать, что еще на начальном этапе ремонтных работ стоит думать о том, где лучше расположить розетки, выключатели.
После составления плана стоит переходить непосредственно к прокладке электрической проводки. В целом процесс довольно трудоемкий, потому как следует продумать массу мелких деталей и не забывать о расположении мебели.
После установки ничего не должно мешать использованию, то есть выключатель или розетка не пригодится за шкафом, светильник рядом с телевизором или торшер на проходе. Так что все нужно детально продумать. В таком случае специалисты рекомендуют составить проект, и нанести обозначение светильников на плане освещения. Также потребуется и план расположения мебели, чтобы не возникло трудностей.
Обозначение светильников по ГОСТ
Каждый человек, который сталкивался с дизайнерским ремонтом или хотя бы задумывался о нем, слышал, что нужно создавать инженерный план помещения. Данная техническая документация требуется для того чтобы выполнить обозначение светильников на чертежах согласно государственным стандартам. Но доверять такую работу стоит исключительно профессионалам, так как человек без технического образования вряд ли сможет провести обозначение светильников на чертежах правильно, и в соответствии с требованиями.
Конечно, на первый вид процедура не отличается сложностью, ведь всего-то необходимо найти перечень условных обозначений, который на данный момент являются актуальными. Разумеется, с каждым годом вносятся коррективы в документацию, но кардинально ничего не меняется, вносятся дополнения, и это стоит учитывать.
| Условные обозначения светильников, которые применяются на планах освещения можно найти в таких стандартах как ГОСТ 21.614-88 и 21.210-2014. |
Во время ремонта в помещении для того чтобы провести обозначение светильников на чертежах многие заказчики не прибегают к сторонней помощи, а предпочитают выполнять работу самостоятельно, так как считают процесс пустой тратой, как денежных средств, так и времени. Это в корне неверный подход, строительные работы стоит выполнять в строгом соответствии с технической документацией. Если ранее без такого чертежа работу проводили безо всяких проблем, то теперь все меняется.
Это связанно с тем, что изменяется инфраструктура, она становится более сложной. То есть специалисту нужно спрятать огромное количество электрической проводки и кабелей, как в стену, так и в пол. В противном же случае использовать всю имеющуюся в доме электронику не удастся. Так вот что касается непосредственно чертежей, то на них отмечается абсолютно каждый кабель и дополнительный элемент, это нужно, чтобы при дополнительных работах не повредить проводку.
Использование условных обозначений дает возможность проводить работы гораздо быстрее. Это связанно с тем, что прорабу нет никакой необходимости долго размышлять над расположением того или иного прибора, план находится прямо перед глазами, и всего-то нужно его придерживаться. В такой ситуации с большой долей вероятности работа пройдет без промедлений и ошибок, а это предотвратит дополнительные затраты.
Как «прочитать» схему освещения
Если клиент хочет самостоятельно разобраться в технической документации, то для начала стоит убедиться в том, что выполняется определенное количество основных, наиболее важных пунктов.
В первую очередь стоит понимать, что все размеры в документации, согласно стандартам указываются в миллиметрах. Если же клиент ранее не сталкивался с такой ситуацией, то это его вполне может напугать.
Также при отсутствии опыта в данном вопросе, нужно хотя бы знать примерную схему помещения. Разумеется, в своей квартире или доме проблем в данном вопросе не возникнет. В другом же случае нужно более детально изучить вопрос. В любом случае представить дизайн будущего помещения, имея перед глазами один единственный план весьма сложно.
Как уже говорилось выше обозначение светильников на чертежах, это весьма ответственный процесс, который требует немало внимания. В первую очередь это связано с тем, что на сегодняшний день имеется довольно много условных обозначений для внутреннего освещения. Это могут быть даже специальные символы для определенной категории осветительного оборудования. А это довольно сильно затрудняет чтение схемы.
Обозначение аварийного светильника
В любой схеме аварийное осветительное оборудование обозначается красным цветом, а над ним указывается буква А.
Само оборудование чаще всего маркируется А, окрашенной в красный цвет, но только если по конструкции оборудование не отличается от обычных светильников.
В некоторых случаях аварийное освещение совмещается со стандартным светильником, и выступает в качестве рабочего освещения, то и в таком случае требуется маркировка А, в красном цвете. В общем, аварийный светильник нужно отличать.

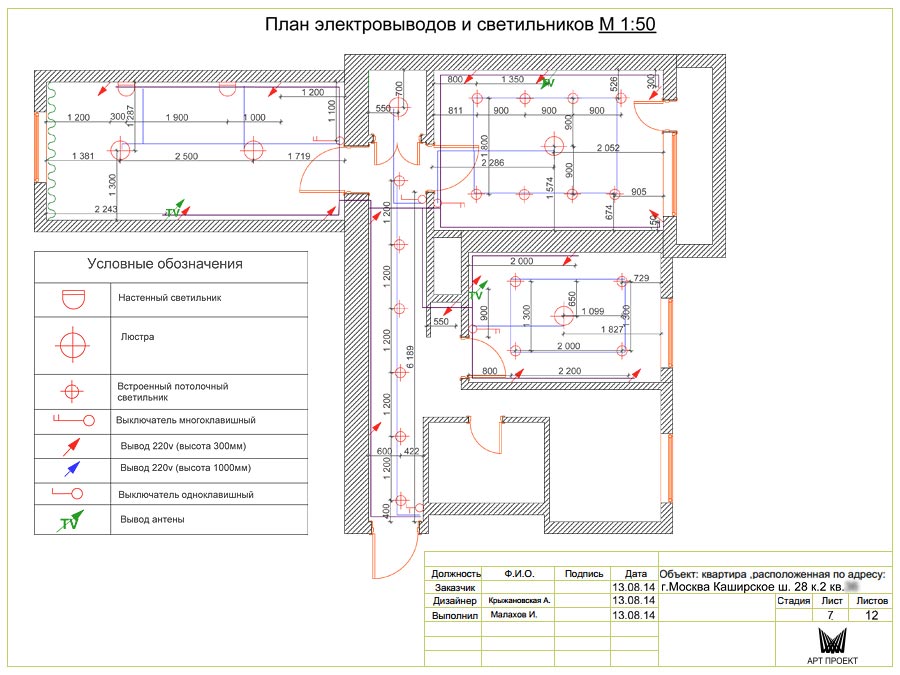

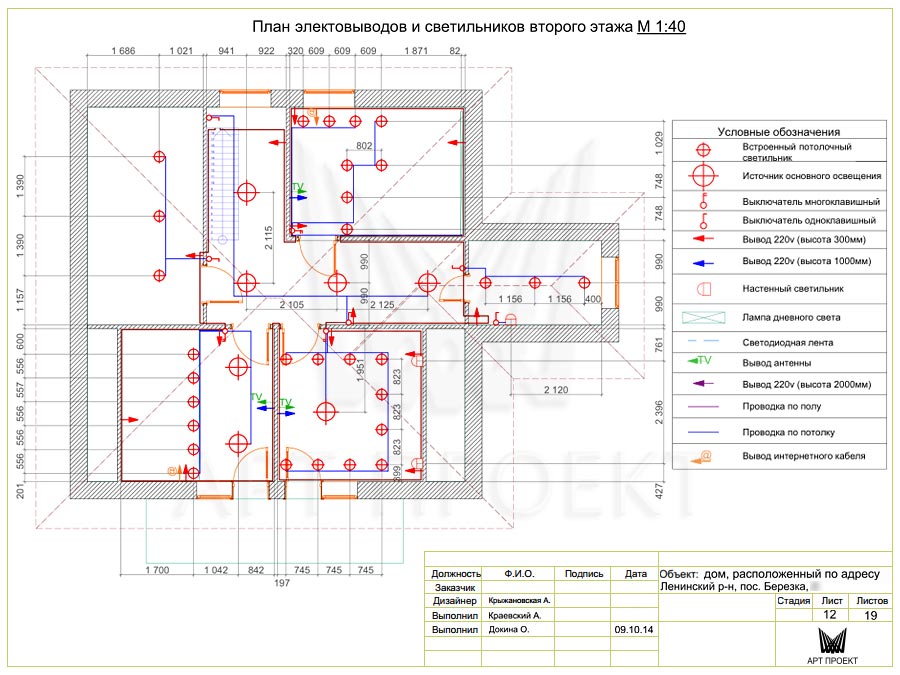

Составляем план освещения
При составлении плана в первую очередь потребуется чертеж квартиры или дома. Важно ознакомиться и с условными обозначениями.
Руководствуясь имеющимся планом с обозначением светильников на чертежах нужно создать подробную схему размещения осветительного оборудования с учетом каждого отдельного светильника, целой сети и в расчет стоит брать приборы контроля и управления освещением.
После того, как каждый осветительный прибор был вынесен на чертеж, нужно указать расстояние от него до ближайшей стены. После этого стоит приступать к нанесению выключателей на план.
И при этом стоит внести и обозначения, то есть, какой выключатель привязан к тому или иному светильнику. Тут уже для простоты стоит использовать цифры. Ну и в завершении стоит нанести розетки.
Похожие материалы на сайте:
- Как подключить точечный светильник
- Лопнула лампа — как выкрутить цоколь
- Устройство светодиодной лампы
Обозначение светильников на чертежах по ГОСТу
Главная » База знаний
Автор Олег Ефремцев На чтение 3 мин Просмотров 1к. Опубликовано
Если Вы когда-либо задумывались о дизайнерском ремонте, то наверняка Вас уведомляли о том, что будут создаваться инженерные планы помещений. В этой технической документации обозначения светодиодных светильников на чертежах по ГОСТу выполняется согласно существующим стандартам и нормам, однако человек, который не имеет технического образования, не сможет разобраться в подобной «карте».
На самом деле в этом процессе нет ничего сложного, но следует лишь найти перечень условных обозначений, которые используются на сегодняшний день. Конечно, документация и формат ГОСТ пересматривается время от времени, но он не изменяется кардинально, лишь дополняется.
Актуальность использования чертежей
При планировании ремонта создания чертежа с обозначениями светильников по ГОСТу многим заказчикам кажется пустой тратой денежных средств и времени, так как строительные работы можно выполнять и без данного документа. Конечно, в прошлом все именно так и было, однако с течением времени ситуация постепенно изменяется.
Одной из основных проблем становится повышающаяся сложность инфраструктуры. Сегодня строители и мастера вынуждены прятать огромное количество проводов, кабелей и проводки в стены и полы, чтобы запитать всю используемую электронику. На чертежах по ГОСТу обозначается каждый провод и прочие элементы, чтобы в случае необходимости проведения дополнительных работ не повредить что-либо важное.
Необходимо знать обозначение светильников, чтобы уметь читать подобные планы.
Необходимо знать обозначение светильников, чтобы уметь читать подобные планы.Более того, использование знаков обозначения лампы или люстры позволяет значительно ускорить проведения работ, так как прорабу не нужно принимать какое-либо решение о размещении осветительных приборов – все было решено заранее профильным специалистом. В таком случае шанс ошибки значительно снижается, что предупреждает ненужные финансовые потери.
Стоит понимать, что на территории каждой страны существует свой отдельный ГОСТ, даже у стран бывшего СССР и СНГ. По этой причине невозможно скачать из сети Интернет первый попавшийся перечень проектов с маркировками и использовать ее – строитель может попросту не понять ее. Тем не менее, зачастую используется единый перечень знаков и символов, но требования различаются правилами оформления и прочими подобными мелочами.
Как «прочитать» схему освещения по ГОСТу?
Итак, если Вы решили разобраться в представленной Вам технической документации, то следует удостовериться в том, что выполняется некоторое количество важных пунктов.
В первую очередь стоит помнить, что все размер по ГОСТу указываются в миллиметрах, что сначала пугает многих людей, которые не сталкивались с подобной системой.
Более того, если Вы не имеете необходимого опыта, то следует знать примерную схему помещения. Если это Ваш дом, комната или жилище, то с этим у Вас проблем не должно возникнуть. В противном случае рекомендуется попытаться отыскать фотографии, чтобы иметь ассоциацию. Крайне непросто представить дизайн будущего помещения лишь по одному плану.
Как упоминалось ранее, условных обозначений для внутреннего освещения действительно немало – существуют специальные символы даже для отдельных типов осветительных приборов, что затрудняет чтение. На территории Российской Федерации часто используются условные обозначения светильников, которые представлены на следующей иллюстрации.
Если дизайнер или проектировщик желает использовать альтернативные обозначения, то они указаны в специальном справочном разделе, который обычно представлен на последних страницах плана или в приложении.
Если желаете «прочитать» схему, то следует выполнить последовательно несколько рекомендаций:
- Найти условные обозначения;
- Совместить план с расположением помещения в пространстве;
- Постараться визуально представить комнату и размещение светильников.
В целом, планирование по ГОСТу было создано таким образом, чтобы каждый желающий смог разобраться в данном процессе. Будьте уверенны, что уже вскоре у Вас получится понять представленный чертеж, а в случае необходимости и вносить требуемые изменения.
понимание номенклатуры лампочек – LeapFrog Lighting
Это реальный разговор, который у меня был с другом ранее на этой неделе:
Друг: «Мне нужны ваши модные новые светодиодные лампочки для моей кухни».
Сара: «Какой тип лампы?»
Друг: «Лампа? Нет, мне нужна лампочка»
Сара: «В промышленности их называют лампами. Это общий термин для устройства, излучающего свет, независимо от технологии. В то время как «лампочка» в «лампочке» относится к частично вакуумированному стеклянному корпусу, в котором находится нить накаливания лампы».
Друг: «Хорошо… так ты можешь достать мне 6 «ламп» для моей кухни?» (произнесено с ноткой сарказма)
Сара: «Конечно, но что за лампа?»
Друг: «Я не слежу».
Сара: «Вам нужна лампа PAR, лампа A, лампа MR, лампа BR? Какой тип базы? А луч направленный или всенаправленный?
Друг: «Забудь».
После этого разговора мне пришло в голову, что обозначения, приписываемые лампам, или номенклатура лампочек, не являются частью народного языка.
Хотя я не могу охватить все обозначения ламп в сегодняшнем посте, я рассмотрю некоторые из наиболее популярных.
Проще говоря, обозначение лампы состоит из буквы (или букв), за которой следует число. Например, A19 или PAR30. Буква относится к форме лампы, а цифра — к приблизительному диаметру лампы в восьмых долях дюйма.
Рисунок 1 : Серия A, серия MR, серия BR и серия PAR. Источник: Освещение ИзабельРис. 2 : Размер лампы. Источник: Westinghouse Lighting. Наиболее распространенной лампой серии А является лампа A19, которая используется везде, где требуется всенаправленный (одинаково в любом направлении) свет с максимальной мощностью примерно 1000 люмен (т. е. лампа накаливания мощностью 75 Вт).
Серия MR
Многогранный отражатель. Эти лампы используются для направленного освещения при слабом освещении с максимальным световым потоком примерно 500 люмен (т. е. галогенные лампы мощностью 65 Вт) и чаще всего используются в качестве освещения витрин в розничных магазинах или в жилых помещениях (рельсовое освещение).
Наиболее распространенной лампой серии MR является MR16 (которая является производной от GU10, хотя у них разные цоколи).
Серия BR
Выпуклый отражатель. Эти лампы имеют выпуклый рефлектор с отражающим материалом, который направляет свет. Рефлектор может быть матовым, прозрачным или узорчатым — все они пропускают различный тип направленного света — и, как правило, обеспечивают более постепенное затухание на внешних границах рассеивания луча, чем лампы серии PAR. Они бывают с широким диапазоном светового потока.
Серия PAR
Параболический отражатель с алюминиевым покрытием. Эти лампы имеют твердое стекло, герметичную крышку над отражающей поверхностью и включают оптическую линзу для управления направленным рассеиванием луча, которое может быть сплошным (широким) или точечным (узким). Это обычная лампа в коммерческом, розничном и жилом секторах. Они обладают превосходными фотометрическими характеристиками по сравнению с лампами серии BR, в том числе уменьшенным бликом, и имеют широкий диапазон светового потока.
Каждый тип лампы имеет определенный тип цоколя. Светильник определяет, подходит ли ваша лампа. Некоторые распространенные базовые типы включают следующее:
Рисунок 3 : Общие цоколи ламп. Источник: Leapfrog Lighting. Цифра «5,3» обозначает разброс штифтов или размеры штифтов от центра к центру (на самом деле это 5,33 мм).GU10
Также 2-контактный базовый тип, но больше на концах по сравнению с GU5.3. Он известен как базовый тип с «поворотным замком», поскольку для установки лампы в светильник требуется действие «нажми, а затем поверни». Цифра «10» обозначает разброс штифта (в данном случае фактически 10 мм).
E26/27
Ввинчиваемый цоколь, также известный как резьбовой фитинг Эдисона, так как это такое же металлическое основание с резьбой, которое используется для лампы А. В Северной Америке используется база E26 для сети переменного тока 110–120 В. В Европе база E27 и рассчитана на 220-240 В переменного тока.
Все лампы, сертифицированные UL, имеют маркировку с указанием типа лампы, типа цоколя и мощности, поэтому при замене ламп на энергосберегающие светодиоды это должно быть довольно просто. Однако найти прямую замену светоотдаче не так просто. Светодиодные лампы указывают яркость лампы (светоотдачу) в люменах, а не в ваттах, как лампы накаливания и галогенки. Хотя поначалу это может показаться запутанным, на самом деле это более точное представление, поскольку ватты относятся к количеству используемой мощности, а не количеству излучаемого света.
Вы понимаете, почему лампочка — это не просто лампочка?
Результаты определения характеристик — серия улучшенной ночной видимости, том XVII: этапы II и III — характеристика экспериментальных систем улучшения зрения, декабрь 2005 г.
PDF-версия (5,65 МБ)
PDF-файлы можно просматривать с помощью Acrobat® Reader®
ГЛАВА 4 — РЕЗУЛЬТАТЫ ХАРАКТЕРИСТИК
Результаты были разделены на видимые и ультрафиолетовые системы.
Отдельные VES показаны в каждой из этих групп. Изображения корпусов VES также предоставляются там, где они доступны.
Галоген
Галогенные лампы накаливаниягенерируют видимый свет, пропуская электрический ток через вольфрамовую нить с высоким сопротивлением. Нить накала окружена газообразным галогеном, что обеспечивает более высокую рабочую температуру и более длительный срок службы нити. Большая часть выходной энергии галогенной лампы приходится на инфракрасный диапазон электромагнитного спектра. Выход видимого света имеет желтый цвет. Поскольку излучение галогенной лампы в ультрафиолетовом диапазоне минимально, на рис. 12 показано только спектральное распределение в пределах видимого спектра. В этом исследовании эта технология использовалась как для галогенных ламп ближнего света, так и для галогенных ламп высокой мощности.
Рисунок 12. Линейный график. Спектральное распределение мощности видимого света галогенной лампы
в диапазоне от 380 нм до 730 нм.
СПРЯТАННЫЙ
Лампы с разрядом высокой интенсивности (HID) излучают свет с помощью дугового электрического разряда, поддерживаемого пропусканием электрического тока через ионизированный газ. Хотя существует несколько технологий, определяемых как газоразрядные лампы, технологии, используемые в автомобильных фарах, относятся к группе металлогалогенных ламп. Лампа содержит дуговую трубку с вольфрамовыми электродами на концах. Дуговая трубка обычно содержит газообразный ксенон в качестве исходного газа. Газ ксенон относительно легко ионизируется при нормальной температуре окружающей среды, когда между электродами проходит дуга высокого напряжения. Дуговая трубка также содержит различные галогениды металлов, которые испаряются, когда лампа достигает рабочей температуры. Когда испаренный галогенид металла приближается к высокотемпературной дуге, он диссоциирует на атомы галогена и металла. Нагретый пар металла излучает линейчатые спектры, связанные с металлом. Конвекционные токи перемещают атомы галогена и металла к более холодной стенке дуговой трубки, где они рекомбинируют, и цикл повторяется.
Рисунок 13. Линейный график. Спектральное распределение мощности газоразрядной лампы в диапазоне от 380 до 740 нм.
В этом разделе содержится описание каждой системы фар с 11 параметрами. Описания включают технологию лампы (галогенная, HID, УФ-А или гибридная УФ-А) и тип луча (ближний или дальний свет) системы фар. Включено соглашение об аббревиатуре ENV для каждой VES и список томов ENV, в которых он появляется. Тип лампы — это обозначение фары в соответствии с Федеральными стандартами безопасности транспортных средств (FMVSS), если указана сменная лампа.
Тип регулировки указан в соответствии с маркировкой FMVSS 108 на рассеивателе фары. Оптическое положение каждой ВЭЗ указано в таблицах с 2 по 24. Высота оптического центра измеряется по вертикали от плоскости земли. Расстояние между оптическими центрами пар фар измеряется по горизонтали поперек передней части автомобиля или багажника. Тип крепления включает три способа крепления фары. Крепление производителя оригинального оборудования (OEM), показанное на рис. 14, указывает место крепления и оборудование. Крепление в стойку, изображенное на рис. 15, предназначено для крепления на дополнительной стойке для фар, прикрепленной к передней части автомобиля. Крепление для светоотражающей стойки, изображенное на рис. 16, предназначено для монтажа на светоотражающей стойке, используемой в исследованиях, где эксперимент требовал ослепления встречными фарами. Соответствующие изображения, которые включают виды спереди, сбоку, в плане и сзади системы фар, предоставляются там, где они доступны. Также предоставляется график силы света для каждой системы фар.
Указана максимальная сила света луча фары в канделах (кд), а также его расположение в градусах по горизонтали и градусам по вертикали.
Рис. 14. Фото. Пример штатного крепления.
Рис. 15. Фото. Монтаж в стойку.
Рис. 16. Фото. Глянцевое крепление в стойку.
Фаза II Системы фар
Системы фар Phase II появляются в томах ENV с III по VIII.
Галогенный ближний свет
| Описание модели | Галогенный ближний свет |
|---|---|
| Тип лампы | HB5 галоген |
| Аббревиатура ENV | ГЛБ |
| В томах ENV | III, IV, V, VI, VII, VIII, XIII, XIV, XV |
| Тип выравнивания | Механические прицельные планки без VOA |
| Максимальная мощность луча | 23 421 кд |
| Максимальное расположение луча | 1, −2 |
| Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| OEM-крепление | 32,25 | 42,50 |
| Монтаж в стойку | 31,38 | 48.00 |
| Глянцевое крепление для стойки | 31,75 | 46.00 |
Центральное положение оптики ближнего света галогенных ламп. Рис. 17. Фото. Галогенный ближний свет, вид спереди.
Рис. 18. График. Галогенный участок ближнего света изокандел (правая фара).
Низкопрофильный галогенный ближний свет
| Описание модели | Галогенный ближний свет |
|---|---|
| Тип лампы | Галоген |
| Аббревиатура ENV | ГЛБ-ЛП |
| В томах ENV | III, IV, VI, VII, VIII |
| Тип выравнивания | VOL (методы механического наведения, используемые для этого типа фар) |
| Максимальная мощность луча | 26 794 кд |
| Максимальное расположение луча | 2 ,−1 |
Описание низкопрофильных галогенных ламп ближнего света. | Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| OEM-крепление | 22,63 | 50,50 |
Низкопрофильное оптическое центральное положение галогенных ламп ближнего света. Рис. 19. Фото. Галогенный ближний свет с низким профилем, вид спереди.
Рис. 20. График. Галогенный ближний свет с низкопрофильным изокандельным участком (правая фара).
Галогенный дальний свет
| Описание модели | Дальний свет |
|---|---|
| Тип лампы | Галоген |
| Аббревиатура ENV | HHB |
| В томах ENV | III, IV, VII, VIII |
| Тип выравнивания | VOL (методы механического наведения, используемые для этого типа лампы; расположены в том же корпусе, что и HOH ниже) |
| Максимальная мощность луча | 36 581 кд |
| Максимальное положение луча | 0, 0 |
| Тип монтажа | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Монтаж в стойку | 35,50 | 56.00 |
Центральное положение оптики дальнего света галогенных ламп. Рисунок 21. График. Галогеновый дальний свет изокандельный участок (правая фара).
Высокоэффективный галогенный ближний свет
| Описание модели | Высокомощная галогенная лампа ближнего света (Примечание: это был прототип сменной лампы с более высокой мощностью, используемой в корпусе OEM; см. рис. 19) |
|---|---|
| Тип лампы | Галоген |
| Аббревиатура ENV | НОН |
| В томах ENV | III, IV, VII, VIII |
| Тип выравнивания | VOL (методы механического наведения, используемые для этого типа ламп) |
| Максимальная мощность луча | 22 752 кд |
| Максимальное положение луча | −1, −2 |
| Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Монтаж в стойку | 35,50 | 56. 00 |
Рисунок 22. График. Высокомощный галогенный ближний свет изокандельного участка (правая фара).
Ближний свет высокой интенсивности разряда
| Описание модели | Ближний свет высокой интенсивности |
|---|---|
| Тип лампы | Разряд высокой интенсивности |
| Аббревиатура ENV | HID (HID 4 в фазе III) |
| В томах ENV | III, IV, V, VI, VII, VIII, XV |
| Тип выравнивания | ТОМ |
| Максимальная мощность луча | 42 525 кд |
| Максимальное положение луча | 1, 0 |
| Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Монтаж в стойку | 34,75 | 42,00 |
| Глянцевое крепление для стойки | 36.00 | 44,25 |
Положение оптического центра ближнего луча разряда высокой интенсивности. Рис. 23. Фото. Вид спереди разряда высокой интенсивности.
Рис. 24. Фото. Вид сбоку разряда высокой интенсивности.
Рис. 25. Фото. Вид сверху разряда высокой интенсивности.
Рис. 26. Фото. Вид сзади разряда высокой интенсивности.
Рис. 27. График. График изокандел ближнего света высокой интенсивности (правая фара).
Фаза III Системы фар
Системы налобных фонарей Phase III появляются в томах ENV с XIII по XVI. Налобные фонари, использовавшиеся исключительно для исследований фазы III (ENV, тома XIII, XIV и XV), выделены ниже. В дополнение к этим фарам использовались HLB и HID из Phase II. HID из фазы II был обозначен как HID 4 в фазе III.
Дополнительный налобный фонарь для ближнего инфракрасного излучения 2 (NIR 2) и дальнего инфракрасного излучения (FIR)
| Описание модели | Фара-компаньон для NIR 2 и FIR |
|---|---|
| Тип лампы | Галоген |
| Аббревиатура ENV | Используется вместе с NIR 2 и FIR |
| В томах ENV | XIII, XIV |
| Тип выравнивания | ТОМ |
| Максимальная мощность луча | 29 944 кд |
| Максимальное положение луча | 2 ,−2 |
| Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Монтаж в стойку | 33,00 | 44,25 |
| OEM-крепление | 37,00 | 58,50 |
Налобный фонарь-компаньон для оптического центрального положения NIR 2 и FIR. Рис. 28. График. Фара-компаньон для NIR 2 и FIR isocandela участок (правая фара).
Дополнительный налобный фонарь для ближнего инфракрасного излучения 1 (NIR 1)
| Описание модели | Фара-компаньон к NIR 1 |
|---|---|
| Тип лампы | Галоген |
| Аббревиатура ENV | Используется вместе с NIR 1 |
| В томах ENV | XIII, XIV |
| Тип выравнивания | ВОР |
| Максимальная мощность луча | 21 847 кд |
| Максимальное расположение луча | 2, −1 |
| Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Монтаж в стойку | 33,00 | 48,25 |
| OEM-крепление | 36,50 | 57,25 |
Дополнительный налобный фонарь для оптического центрального положения NIR 1. Рисунок 29. График. Фара-компаньон для участка изокандел NIR 1 (правая фара).
Ближний свет высокой интенсивности 1 (HID 1)
| Описание модели | Ближний свет высокой интенсивности |
|---|---|
| Тип лампы | Разряд высокой интенсивности |
| Аббревиатура ENV | СПРЯТАННЫЙ 1 |
| В томах ENV | XIII, XIV, XV |
| Тип выравнивания | ТОМ |
| Максимальная мощность луча | 17 453 кд |
| Максимальное положение луча | 5, −1 |
| Тип монтажа | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Монтаж в стойку | 32,75 | 45.00 |
| Глянцевое крепление для стойки | 34,50 | 46.00 |
Ближний луч высокой интенсивности разряда 1 оптическое центральное положение. Рис. 30. Фото. Разряд высокой интенсивности 1 вид спереди.
Рис. 31. Фото. Разряд высокой интенсивности 1 вид сбоку.
Рис. 32. Фото. Разряд высокой интенсивности 1 вид сверху.
Рис. 33. Фото. Разряд высокой интенсивности 1 вид сзади.
Рис. 34. График. Высокоинтенсивный разряд ближнего света на 1 изоканделе (правая фара).
Ближний свет высокой интенсивности 2 (HID 2)
| Описание модели | Ближний свет высокой интенсивности |
|---|---|
| Тип лампы | Разряд высокой интенсивности |
| Аббревиатура ENV | HID 2 |
| В томах ENV | XIII, XIV, XV |
| Тип выравнивания | ВОР |
| Максимальная мощность луча | 32 472 кд |
| Максимальное расположение луча | 0, −3 |
| Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Монтаж в стойку | 33,00 | 48,25 |
| OEM-крепление | 36,50 | 57,25 |
Ближний луч разряда высокой интенсивности 2 оптическое центральное положение. Рис. 35. Фото. Разряд высокой интенсивности 2, вид спереди.
Рис. 36. Фото. Разряд высокой интенсивности 2, вид сбоку.
Рис. 37. Фото. Разряд высокой интенсивности 2, вид сверху.
Рис. 38. Фото. Разряд высокой интенсивности 2, вид сзади.
Рис. 39. График. Высокоинтенсивный разряд ближнего света 2 изокандел участка (правая фара).
Высокоинтенсивный разряд ближнего света 3 (HID 3)
| Описание модели | Ближний свет высокой интенсивности |
|---|---|
| Тип лампы | Разряд высокой интенсивности |
| Аббревиатура ENV | HID 3 |
| В томах ENV | XV |
| Тип выравнивания | ТОМ |
| Максимальная мощность луча | 22 895 |
| Максимальное положение луча | 0, −2 |
| Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Глянцевое крепление для стойки | 34,25 | 44,50 |
Ближний луч разряда высокой интенсивности 3 оптическое центральное положение. Рис. 40. Фото. Разряд высокой интенсивности 3, вид спереди.
Рис. 41. Фото. Разряд высокой интенсивности 3, вид сбоку.
Рис. 42. Фото. Разряд высокой интенсивности 3, вид сверху.
Рис. 43. Фото. Разряд высокой интенсивности 3, вид сзади.
Рис. 44. График. Высокоинтенсивный разряд ближнего света на 3 изокандел участка (правая фара).
Системы УФ-А появляются в томах ENV с III по X.
Источники
Для генерации ультрафиолетового излучения, используемого в исследованиях Фазы II, использовались два источника. К ним относятся прототип гибридного источника видимого света / УФ-А и источник только УФ-А, которые ранее использовались на норвежских снегоуборочных машинах. Характеристики лампы показаны на рис. 45 и рис. 46.
УФ-А
Рисунок 45. Линейный график. Спектральное распределение мощности источника УФ-А.
Гибридный УФ–А
Рисунок 46. Линейный график. Спектральное распределение мощности гибридного источника УФ-А.
Характеристики светильника
Гибридный УФ–А
| Тип лампы | Гибридный УФ–А |
|---|---|
| Аббревиатура ENV | Гибридный УФ–А |
| В томах ENV | III, IV, V, VI, VII, VIII |
| Максимальная яркость луча | 115 Вт |
| Максимальное угловое положение | 0, 0 |
| Тип крепления | Высота оптического центра VES (дюймы) | Расстояние от оптического центра VES до оптического центра (дюймы) |
|---|---|---|
| Монтаж в стойку | 29,50 | 25,25 |
Гибридное оптическое центральное положение УФ-А. Рис. 47. Фото. Гибридный УФ-А вид спереди.
Рис. 48. Фото. Гибридный УФ-А вид сбоку.
Рис. 49. Фото. Гибридный УФ-А вид сверху.
Рис. 50. Фото. Гибридный УФ-А вид сзади.
Интенсивность излучения
Рис. 51. График. Гибридная интенсивность излучения УФ-А.
Рис. 52. График. Гибридный график УФ-А isoWatt интенсивности излучения.
УФ-А
| Тип лампы | УФ-А |
|---|---|
| Аббревиатура ENV | три УФ-А и пять УФ-А (см. рис. 53) |
| В томах ENV | III, IV, V, VI, VII, VIII |
| Максимальная мощность луча | 201 Вт |
| Максимальное расположение луча | 0, 0 |
Описание УФ-А. Рис. 53. Фото. Лампы УФ-А на стойке.
