Приемник волна к доработка. Простая доработка приёмника Волна-К: улучшение чувствительности и селективности

Как улучшить приём радиостанций на приёмнике Волна-К. Какие компоненты нужно заменить для повышения чувствительности. Как добиться лучшей селективности в диапазонах ДВ, СВ и КВ. Какие инструменты потребуются для доработки. Пошаговая инструкция по модернизации радиоприёмника.

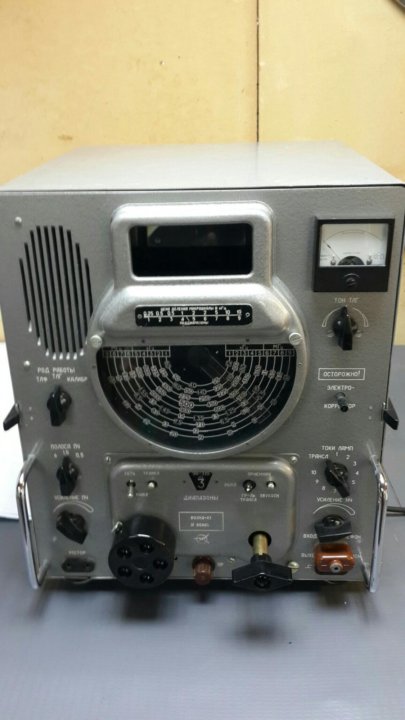

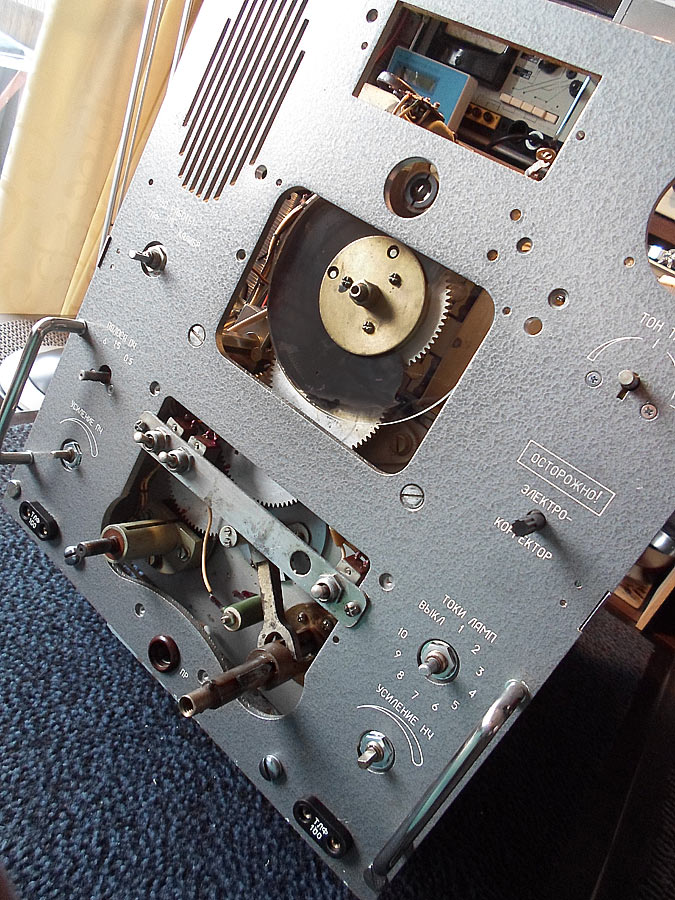

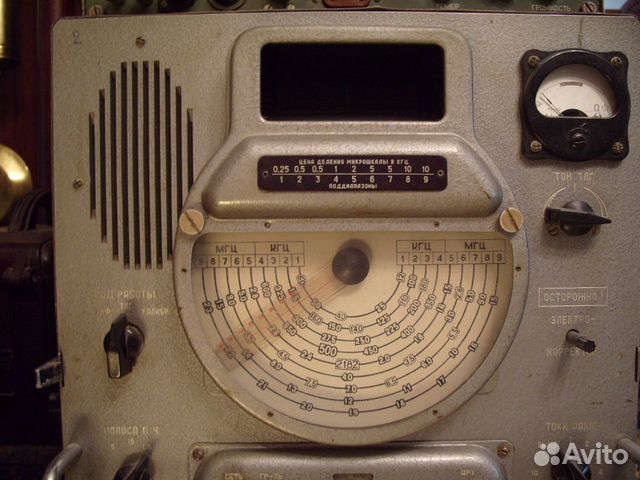

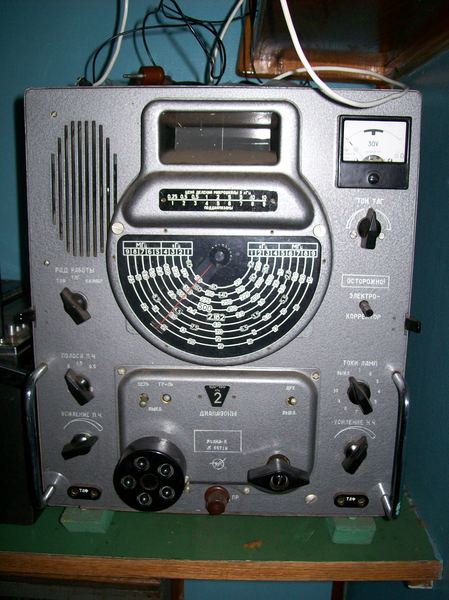

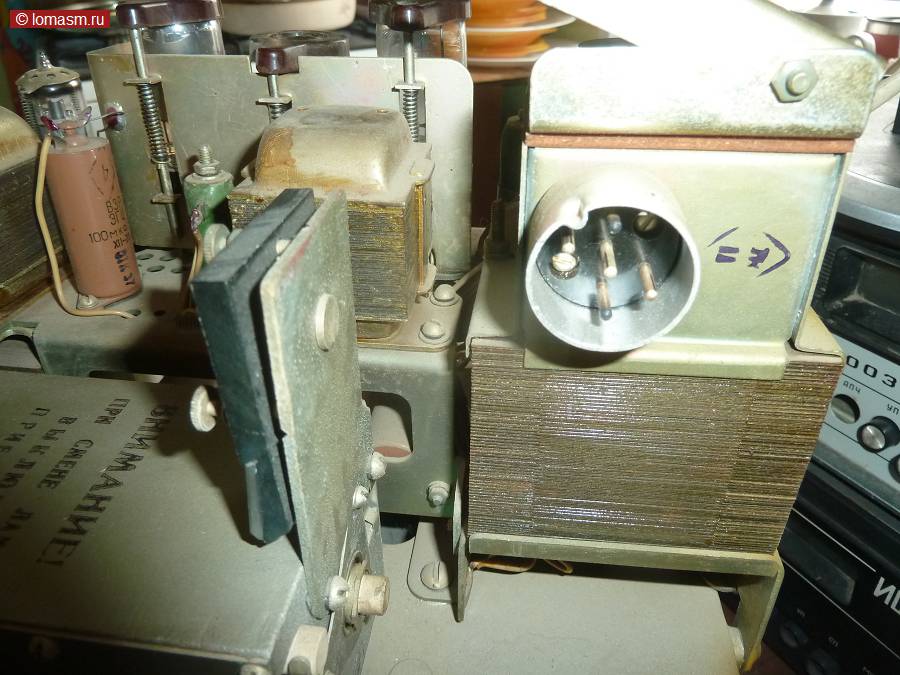

Особенности и характеристики радиоприёмника Волна-К

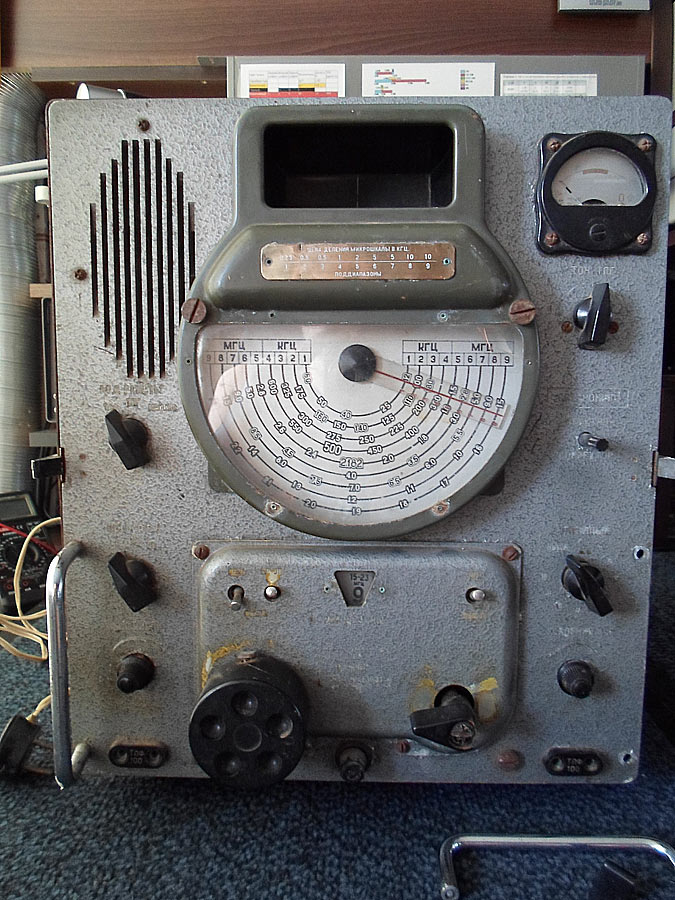

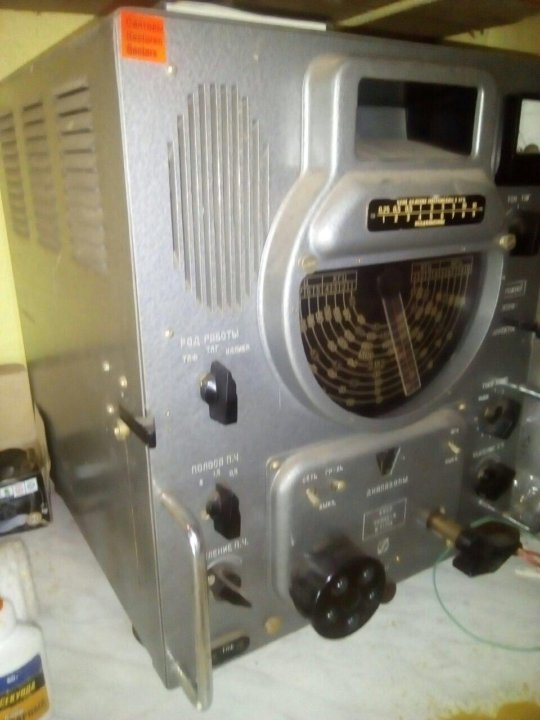

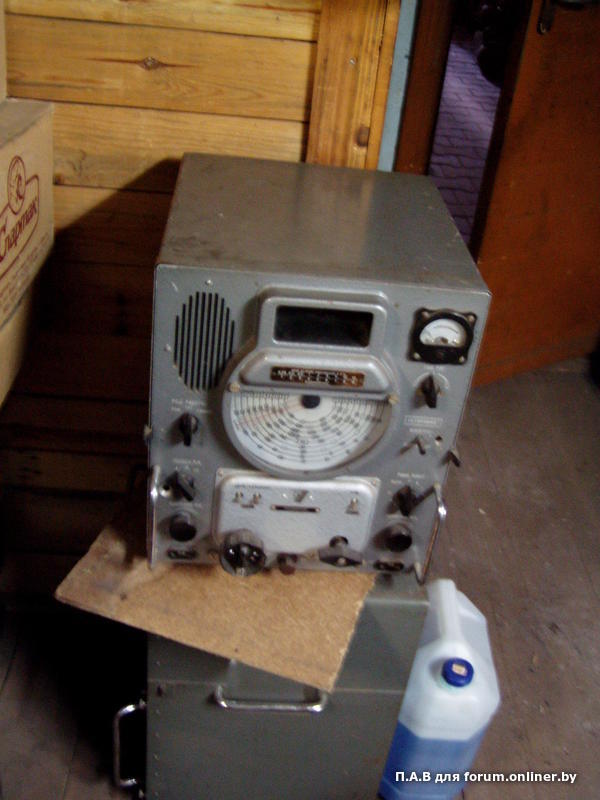

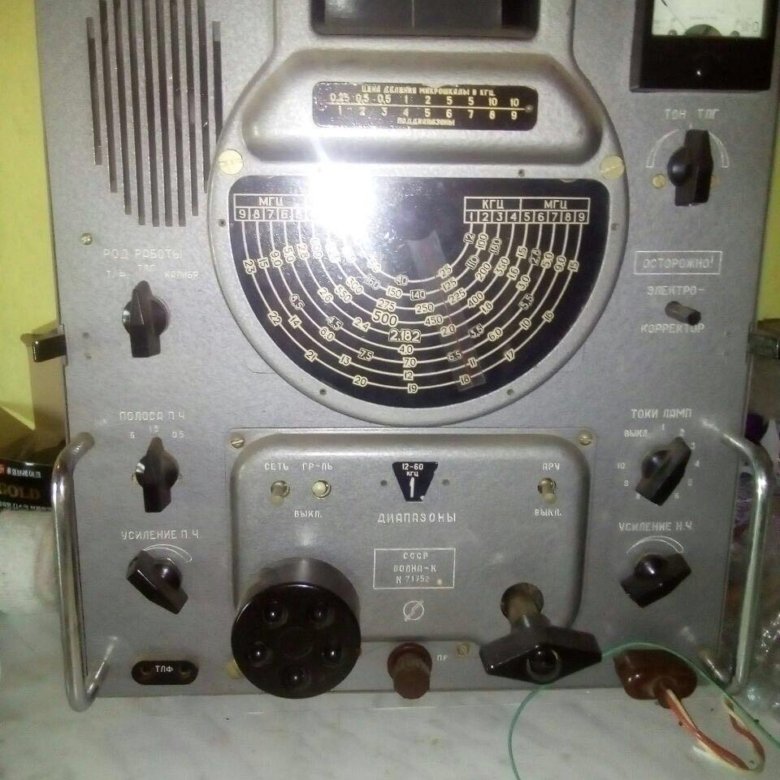

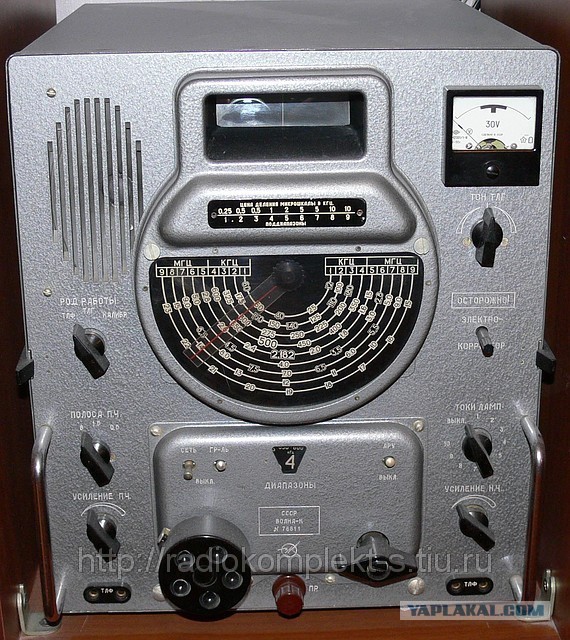

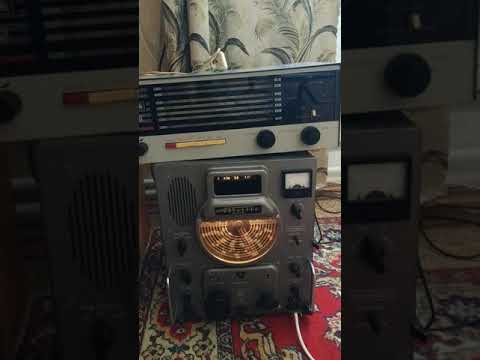

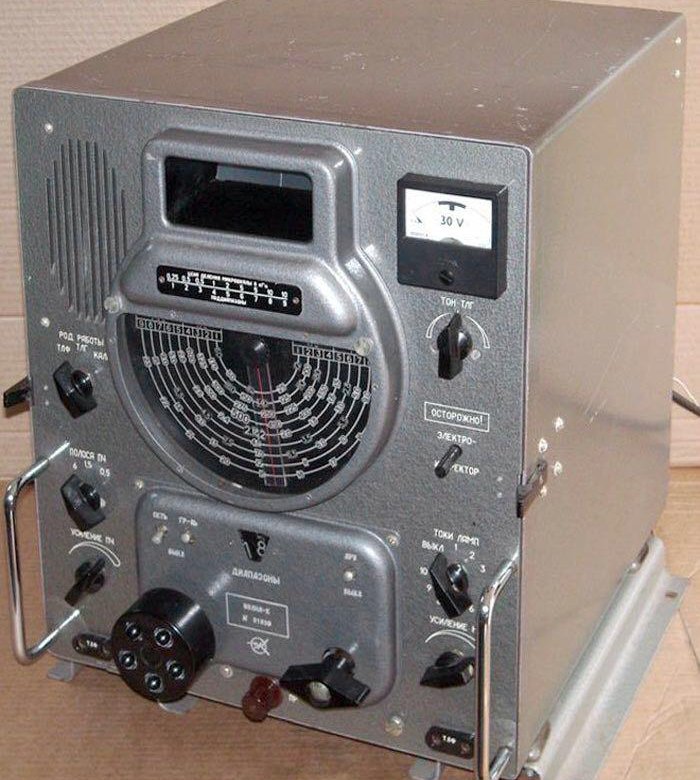

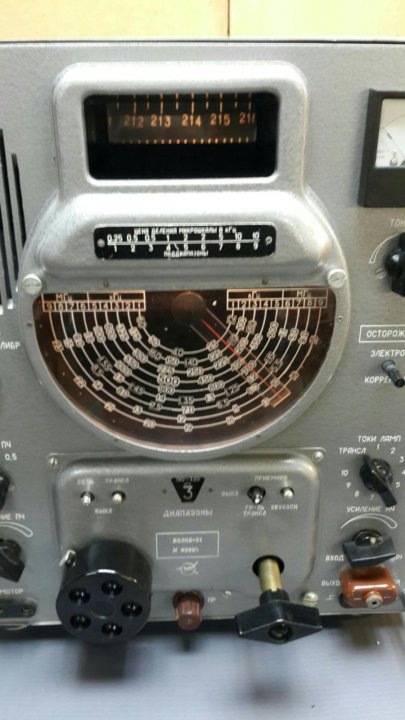

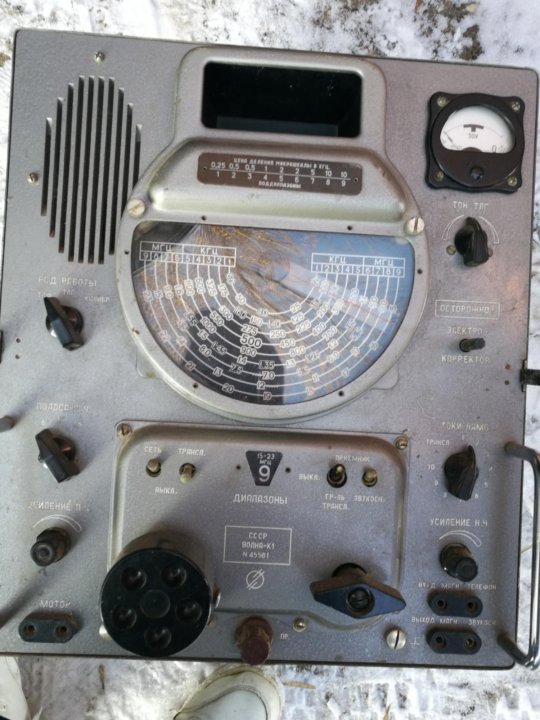

Радиоприёмник Волна-К — популярная модель советского производства, выпускавшаяся с 1970-х годов. Основные характеристики приёмника:

• Диапазоны: ДВ, СВ, КВ (4 поддиапазона)
• Чувствительность в диапазоне ДВ: 2 мВ/м
• Чувствительность в диапазоне СВ: 1 мВ/м
• Чувствительность в диапазоне КВ: 50 мкВ
• Избирательность по соседнему каналу: 26 дБ
• Выходная мощность: 0,15 Вт

Несмотря на неплохие для своего времени характеристики, сегодня чувствительность и селективность Волны-К оставляют желать лучшего. Особенно это заметно при приёме слабых и удалённых радиостанций.

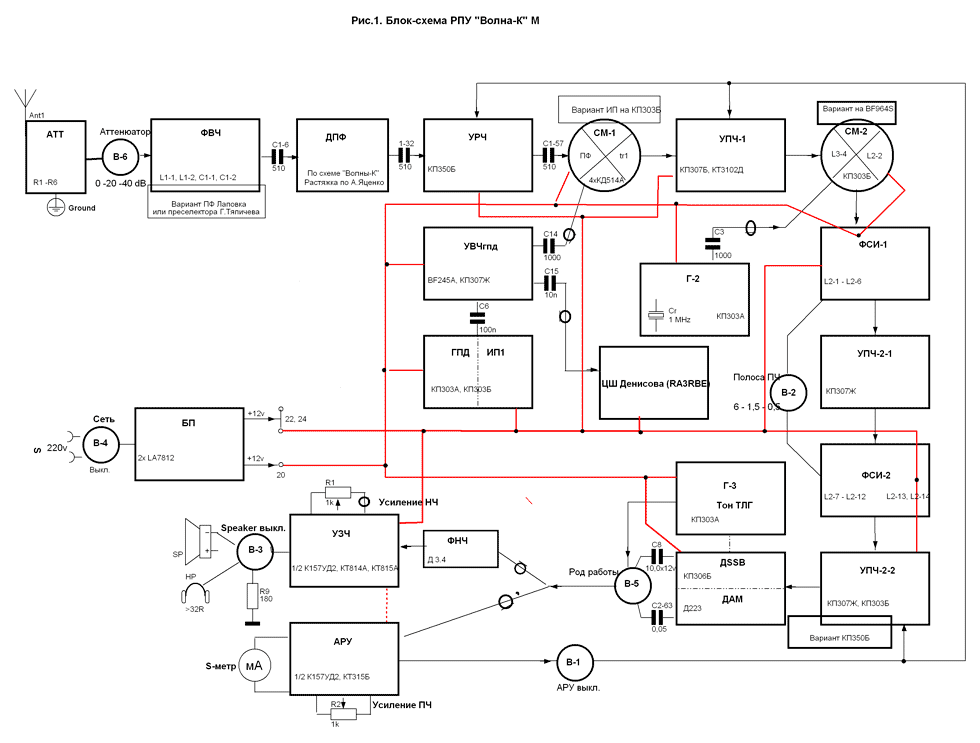

Основные направления доработки приёмника

Для улучшения характеристик Волны-К рекомендуется провести следующие доработки:

1. Замена входных ВЧ-транзисторов на более современные
2. Установка дополнительных контуров в тракте ПЧ
3. Замена электролитических конденсаторов
4. Доработка цепей АРУ
5. Экранирование входных цепей

Рассмотрим подробнее каждый из этих пунктов.

Замена входных ВЧ-транзисторов

Входные транзисторы в значительной степени определяют чувствительность приёмника. В Волне-К установлены устаревшие транзисторы ГТ308 или ГТ309. Их рекомендуется заменить на современные аналоги:

• КТ3102 — отечественный транзистор с высоким коэффициентом усиления
• BF998 — малошумящий ВЧ-транзистор зарубежного производства

При замене транзисторов необходимо подобрать оптимальный режим по постоянному току. Для этого нужно подстроить резисторы в цепях базы и эмиттера.

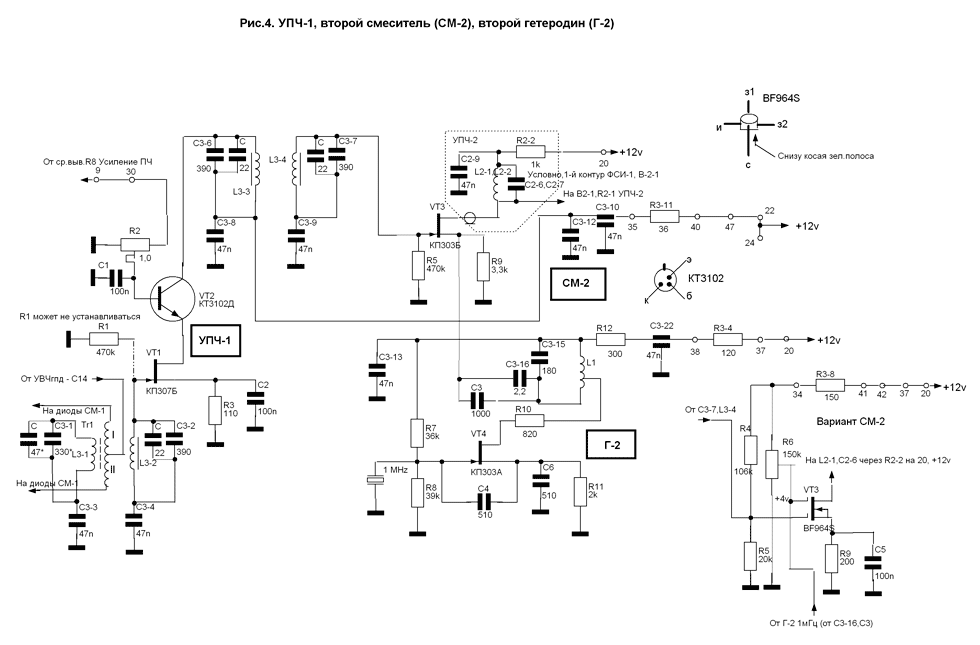

Установка дополнительных контуров ПЧ

Для повышения селективности рекомендуется установить дополнительные контуры в тракт промежуточной частоты. Это позволит сузить полосу пропускания и улучшить разделение станций.

Обычно устанавливают 1-2 дополнительных контура с частотой настройки 465 кГц. Катушки индуктивности можно намотать самостоятельно или использовать готовые от других приёмников.

Замена электролитических конденсаторов

С возрастом электролитические конденсаторы теряют емкость и увеличивают внутреннее сопротивление. Это приводит к ухудшению характеристик приёмника. Рекомендуется заменить все электролитические конденсаторы на современные низкоимпедансные аналоги.

Доработка цепей АРУ

Для расширения динамического диапазона приёмника можно доработать цепи автоматической регулировки усиления (АРУ). Основные направления доработки:

• Увеличение постоянной времени АРУ
• Оптимизация напряжения смещения на управляемых каскадах
• Введение задержки АРУ

Это позволит улучшить прием как слабых, так и мощных сигналов.

Экранирование входных цепей

Для снижения внешних помех рекомендуется дополнительно экранировать входные высокочастотные цепи приёмника. Обычно устанавливают металлические экраны вокруг входного контура и первого ВЧ-каскада.

Необходимые инструменты и материалы

Для проведения доработки потребуются:

• Паяльник мощностью 25-40 Вт
• Припой ПОС-61
• Канифоль или флюс
• Пинцет
• Отвертки
• Мультиметр
• Генератор ВЧ-сигналов (желательно)

Из радиодеталей потребуются транзисторы, конденсаторы, резисторы, провода для намотки катушек.

Пошаговая инструкция по доработке

1. Снимите заднюю крышку приёмника и внимательно осмотрите монтаж
2. Замените входные транзисторы на новые, подобрав режимы по току
3. Установите дополнительные контуры ПЧ, подключив их к имеющимся
4. Замените все электролитические конденсаторы
5. Измените номиналы резисторов в цепях АРУ согласно рекомендациям
6. Установите дополнительные экраны из фольгированного стеклотекстолита
7. Настройте контуры ПЧ на частоту 465 кГц
8. Проверьте работу приёмника во всех диапазонах

Результаты доработки

После проведения описанных доработок характеристики приёмника Волна-К значительно улучшатся:

• Чувствительность повысится в 2-3 раза
• Избирательность улучшится на 10-15 дБ
• Снизится уровень шумов
• Расширится динамический диапазон

Это позволит уверенно принимать даже слабые и удаленные радиостанции в сложной помеховой обстановке.

Часто задаваемые вопросы

Насколько сложно самостоятельно доработать приёмник?

Для выполнения описанных доработок требуются базовые навыки пайки и работы с электроникой. Если вы раньше не занимались ремонтом радиоаппаратуры, лучше обратиться к специалисту.

Сколько времени занимает доработка?

При наличии всех необходимых деталей и инструментов доработка занимает 2-3 часа. Настройка может потребовать дополнительного времени.

Можно ли еще больше улучшить характеристики приёмника?

Да, возможны более глубокие доработки схемы с заменой целых узлов. Но это требует высокой квалификации и специального оборудования.

Заключение

Доработка радиоприёмника Волна-К позволяет значительно улучшить его характеристики и продлить срок службы. При аккуратном выполнении всех рекомендаций вы получите практически новый приёмник с отличными параметрами.

Degen DE1103 — доработка и модернизация радиоприемника. Схема и ремонт Degen 1103

Так уж случилось, что мне выпала честь приобрести по случаю этот уникальный радиоприемник. Его уникальность заключается в том, что он способен принимать в диапазоне частот от 1 кГц до 39 000 кГц, 76 мГц – 108 мГц, а самое главное – приемник умеет работать в режиме однополосной модуляции SSB

Прием в режиме SSB позволяет принимать радиолюбительские станции, слушать круглые столы и просто наблюдать за живым радиолюбительским эфиром

Degen DE 1103 отличается кроме выше сказанного еще очень высокой чувствительностью и принимает сигналы на уровне профессиональной аппаратуры на класс себя выше как по схемотехнике так и по ценовой группе. Приемник цена которого в среднем составляет 100 долларов полностью окупает эти затраты, очень трудно найти человека, который сожалеет о потраченных деньгах на этот универсальный, компактный, сверхчувствительный радиоприемник

Радиоприемник Degen DE1103 позволяет принимать сигналы гражданского диапазона 27 мГц, на этой частоте например работают радиостанции служб такси и Degen из своего динамика с легкостью вам сможет доносить разговоры таксистов. И самое главное – приемник легко дорабатывается и модернизируется

Приемник имеет встроенное зарядное устройство для аккумуляторов с возможностью установки времени, которое будут заряжаться аккумуляторы.

Ниже вы можете прослушать записанную мною запись приема SSB станций на 3.6 мГц. В этой записи содержится три разные частоты, ночное общение радиолюбителей было записано через линейный вход
Скачать запись можно по ссылке Degen-DE-1103-SSB.mp3

На половину корпуса размещается огромный ЖК дисплей с имитацией полосы – указателя частоты как на старых приемниках, которая перемещается вслед за валкодером. Кстати, да – приемник имеет валкодер, линейный выход, вход для антенны, будильник, подсветку и т.д.

Радиоприёмник Degen 1103 – техническое описание

Вес	300г (без батарей)
Габариты	165х105х29мм
Диапазоны	ФМ (76 – 108), СВ (520 -1710КГц), ДВ (100 – 519КГц), КВ (1711 – 29999МГц)
Динамик	D 77мм
Дисплей	цифровой с иммитацией аналогового
Кол-во фиксированных настроек	268 (256 + 12 по одной на каждый поддиапазон
Количество будильников	2
Комплектация	адаптер, наушники, 4-е Ni-MH аккумулятора, внешняя антенна, чехол для переноски
Особенности	двойное преобразование частоы, большой ЖК дисплей, прием SSB сигнала, два будильника, заряд аккумуляторов, индикатор заряда/разряда батарей, линейный выход, sleep таймер, часы, широкая/узкая полоса приема, функция блокировки
Питание	батарея 1,5в типа R6(AA), аккумулятор 1,2в типа R6(AA) – 4шт. адаптер 8в 300мА
Разъемы	наушников 3,5мм, адаптера, внешней антенны, линейного выхода
Сигнал будильника	радио
Тип	переносной
Тюнер	цифровой
Чувствительность	ФМ
Эквалайзер	музыка/речь

Degen 1103 – доработка и модернизация

Ниже я познакомлю вас с теми изменениями и доработками, которые внес лично я и проверил на собственной модели радиоприемника. Приемник у меня новой версии, имеет уже внесенные усовершенствования часть которых приходилось делать ранее радиолюбителям самостоятельно. К примеру в моей версии DE 1103 уже имеется экран на синтезаторе и конденсатор, который ставится при доработке синтезатора частоты.

Ниже вы сможете увидеть фотографии внесенный мною изменений в конструкцию радиоприемника

Доработка антенного входа. Дело в том, что при подключении мощной антенны в разъем внешней антенны приемник перевозбуждается и может выйти из строя входной каскад. Я использовал два конденсатора по 100 пФ. Но к сожалению эта доработка мне не потребовалась, т.к. такой мощной антенны у меня нет, а приличный уличный провод не создает перегрузки каскадов радиоприемника, поэтому возможно я демонтирую и восстановлю прежнюю схему

В Degen DE 1103 громкость регулируется цифровой подстройкой, а колесо справа всего-лишь регулирует точную подстройку третьего гетеродина. Но возможно изменить эти функции местами и после доработки регулятор- колесо теперь изменяет привычно громкость, а точная подстройка производится через цифрой тюнер после вызова функции VOL, очень нужная на мой взгляд доработка, которая делает приемник еще более приятным и удобным

Доработка регулятора звука (рисунок 2)

Экранирование Degen DE 1103 является одной из наиболее критических доработок приемника, не следует пренебрегать этим видом модернизации Дегена. Экранировать лучше всего из медной фольги, но у меня таковой не было и я использовал сталь, которую вырезал из крышки экрана с платы видео-обработчика

Degen 1103 – расширение принимаемого диапазона частот

Расширение диапазона приема ниже 100 кГц. (информация с сайта radioscanner.ru)

1. Включите приемник и настройте его на частоту 21951 кГц прямым набором на цифровой клавиатуре (2-1-9-5-1- «BAND+»).
2. Нажмите одновременно две кнопки: «BAND-» и «BAND+» до наступления сканирования вниз по частоте.
3. Дождитесь приближения текущей частоты сканирования к нижней границе приема 100 кГц (это займет приличное время). Не трогайте все это время валкодер – его касание остановит сканирование и процедуру придется повторять заново. Когда сканирование достигнет нижней границы 100 кГц и перейдет ее, будьте внимательны. Теперь нужно остановить сканирование нажатием любой кнопки или поворотом валкодера. Индикация частоты ниже 100 кГц будет трехразрядной, например, для 50 кГц:

4. Следует записать эту или какую-либо частоту ниже 100 кГц в ячейку памяти: удерживая кнопку «STORE», выберите валкодером номер ячейки памяти, отпустите и еще раз нажмите «STORE». Лучше использовать ячейку в начале банка – это удобнее для будущего применения.
Внимание: выбирать записываемую частоту (настраиваться на нее) нужно только валкодером.

Для «раскрытия» выше 30 МГц проделайте следующее:

1. Включите приемник и настройте его на частоту 21951 кГц путем прямого набора на цифровой клавиатуре (2-1-9-5-1- «BAND+»).
2. Нажмите одновременно две кнопки: «BAND-» и «BAND+» до момента начала сканирования вниз по частоте.
3. Остановите сканирование нажатием любой кнопки, затем нажмите кнопку «BAND+» и удерживайте ее до начала сканирования вверх по частоте.
4. Дождитесь достижения частоты выше 29950 кГц и остановите сканирование. Запишите частоту остановки в какую-нибудь ячейку памяти.
5. Вызовите записанную ячейку памяти кнопкой «M/F» и перейдите в режим ручной настройки повторным нажатием этой кнопки. На дисплее будет записанная ранее частота, а надпись «MEM» в правой части дисплея сменится на «VOL».
6. Запустите сканирование вверх по частоте нажатием и удержанием кнопки «BAND+». Сканирование перейдет рубеж 30 МГц (показания на дисплее примут вид типа «Б0000», где первый символ – перевернутая буква Б). Внимание: нужно успеть остановить сканирование на показаниях дисплея между «Б0001» и «Б0009» (30.001-30.009 МГц).

Теперь с помощью валкодера можно настраиваться выше. Главное успеть остановить сканирование в указанном промежутке, а затем валкодером перестроится выше «Б0010». Если не сделать этого и не остановить сканирование, то сразу после частоты «Б0010» (30.010 МГц) приемник перейдет на диапазон FM. Работа пройдет даром и придется повторять действия начиная с п.5, поэтому

7. После остановки сканирования настройтесь валкодером на любую частоту выше «Б0010» и занесите ее в удобную для будущего использования ячейку памяти.

Теперь ваш DE1103 может принимать ниже 100 кГц и выше 30 МГц. Но настройка на эти частоты отличается от обычных способов настройки в DE1103. Частоту из «раскрытого» диапазона нельзя набрать прямым вводом с клавиатуры. Нельзя также перейти на новые диапазоны и с помощью кнопок смены диапазона «BAND-» или «BAND+». Можно только вызвать заранее запрограммированную ячейку памяти с любой «раскрытой» частотой ниже 100 кГц или выше 30. 010 МГц и нажатием кнопки «M/F» перейти в режим ручной настройки. Вращением валкодера или включением сканирования можно настроится на желаемую частоту, но если разность между частотой «входа» из памяти и частотой настройки большая, придется затратить немало времени на перестройку. Поэтому рекомендую занести несколько «круглых» частот с разносом (например Б0000», «Б1000», «Б2000»…) в память приемника для удобства и быстроты будущей настройки

Degen 1103 – что можно поймать на приемник и другие отзывы

Мне удалось поймать десяток городских местных служб такси – как диспетчеров так и самих таксистов, на частоте 27-28 мГц в модуляции AM.
Ночью в режиме SSB в условиях городской квартиры с телескопической антенны я принимаю радиолюбительские станции до 1000 км. За городом на телескопическую антенну приемник уже берет практически весь материк и более, необходимости во внешней антенне нет

FM диапазон отлично и чисто принимает там, где обычный приемник будет лишь шипеть.
Родные аккумуляторы я сразу убрал и поставил 1800 мАч, которых хватает мне минимум на неделю
Подсветка приятная, хотя довольно тусклая и неравномерная, но зато экономия энергии. В целом приемником я очень доволен и думаю что он будет моим спутником на протяжении всей моей жизни, так как больше чем такого приемника мне не надо

Сравнение качества приема сигнала с другими приемниками

Живой шум эфира и сам процесс поиска станций, которые находятся за тысячи километров, прослушивание круглых столов своих соотечественников, а также людей из других стран, вглядывание в частоты на приятном оранжевом экране ночью на даче в темноте, прослушивание служб такси, разве это не интереснее той попсы, которая по кругу вертится на FM?

Мне до тошноты надоели все каналы на FM, единственное что самое менее ужасное это Радио 7, поэтому я захотел себе недавно приобрести старый приемник с КВ диапазоном типа Океан -209 или Россия, о SSB я даже не мечтал. И тут мне случайно подвернулся случай купить Degen, мне повезло что у меня теперь есть верный и надежный спутник с который никогда не будет скучно. Вдалеке от цивилизации, от города, где нет мобильной связи и FM, приемник Degen DE 1103 подарит забитые диапазоны различными радиостанциями и любительскими однополосными

Ремонт Degen 1103, схема и устранение неисправностей

Спустя почти год от покупки мною радиоприемника, у меня возникла непонятная ситуация. Раньше в квартире я вечером и ночью мог принимать на 40 метрах много КВ радиолюбительских станций, но с сентября заметил, что все диапазоны просто молчат. Сначала я подумал, что причина в солнечной активности или плохой проходимости волн, а потом даже решил, что все радиолюбители “вымерли”.

И вот прошло еще 3 месяца и вчера я чтобы проверить догадку, выехал за город, натянул родной “шнурок” и вставил его в антенное гнездо и о чудо, все диапазоны забиты, отличный чистый прием радиолюбителей на SSB и АМ. Далее я вытащил антенну и дотронулся ее до телескопической антенны – в ответ никакой реакции. И тут я понял, что у меня или отвалился провод от телескопической антенны или я что-то спалил. Но т.к. приемник реагировал на телескопическую антенну на FM диапазоне, я понял, что дело все таки в схеме

Приемник не принимает на телескопическую антенну КВ диапазоны

И я не ошибся, почитав интернет, я узнал, что приемнику Degen 1103 характерно терять чувствительность с “телескопа” на фоне выхода из строя полевого транзистора в входном каскаде УВЧ, это полевой транзистор (Q1) YJ-7. Прочитав, что люди его заменяют отечественными КП 303Е или импортным BF998, я пошел искать в своих закромах нужный полевик. И о чудо, из горсти полевиков я меня был только один подходящий – КП 303Б. Дело было вечером и ничего не оставалось как попробовать поставить то, что нашел.

Т.к. родной YJ-7 выполнен в корпусе SMD, а КП 303Б имеет большой цилиндрический корпус, то его не удастся поставить на место старого транзистора, но к счастью в плате приемника есть три отверстия в которые отлично встает своей “головой” отечественный полевик. Таким образом полевик был установлен следующим образом

После того как я установил и припаял транзистор. я быстро собрал приемник не закручивая все винты и включил. В итоге с одной телескопической антенной снова отличный прием всех КВ диапазонов и чувствительность не уступает внешней антенне. Есть, конечно вариант поставить вместо родного (Q1) YJ-7 более малошумный полевой транзистор, но пока меня вполне устраивает работа КП 303Б. Тем не менее больше я не буду проводить экспиремнты и подключать мощные антенны к сложенной телескопической антенне. На входе у приемника стоит два обратно включенный диода, шунтирующие землю и антенну, но как видите такая защита не спасает слабенький полевичок, поэтому будьте осторожны и не подавайте мощные сигналы непосредственно на телескоп, а также избегайте попадания статического электричества.

В целом как видите, неисправность несложная и устраняется при наличии деталей и умения в течении 30 минут. Ниже вы можете кликнув по картинке скачать принципиальную схему приемника Degen DE 1103

Ток потребления Degen 1103

Так как уже давно мучаюсь с этим приемником в плане быстрой разрядки новых правильно заряженных аккумуляторов Sony 2400 мА. ч (реальная текущая емкость по результатам замера 2200 мА.ч), я решил наконец-то проверить на личном примере ток потребления приемником. В интернете я находил результаты от 70 мА до 100 мА, поэтому я решил проверить лично

Тестирование проводилось качественным откалиброванным мультиметром Victor 9808+, использовались свежие NiMH аккумуляторы Sony 2400 мА.ч с одинаковым внутренним сопротивлением ( 1.36 вольта каждый аккумулятор без нагрузки и 1.28 вольта каждый при нагрузке 580 мА). Результаты оказались следующими (сижу провожу замеры и сразу пишу эту главу)

• ~0 мА – ток покоя (приемник выключен)
• 23 мА – ток работы светодиодной подсветки
• 70 мА – ток при включенном приемнике с нулевой громкостью (без подсветки)
• 190 мА – 210 мА – ток на максимальной громкости (без подсветки)

Также хочу сказать пару слов про случаи когда Degen 1103 зависает – это наблюдается в основном, когда вытаскиваешь аккумуляторы при включенном приемнике. Далее, если поставить их обратно приемник не реагирует ни на что и кажется, что приемник сломался, а точнее завис. Не стоит сразу нажимать кнопку reset, особенно если у вас сохранено много частот. Достаточно просто вынуть аккумуляторы и подождать пока разрядиться внутренний конденсатор, оставьте приемник без аккумулятор на пару часов или более и после этого приемник снова начнет работать

Радиолюбителям выделено девять участков КВ диапазона

Коротковолновики применяют три основных вида работы: телеграф (CW), телефон с однополосной модуляцией (SSB) и радиолюбительский телетайп (RTTY).

160-метровый (1,81 – 2 МГц),
80-метровый (3,5 – 3,8 МГц),
40-метровый (7 – 7,2 МГц),
30-метровый (только телеграф 10,1 – 10,15 МГц),
20-метровый (14 – 14,35 МГц),
16-метровый (18,068 – 18,168 МГц),
15-метровый (21 – 21,45 МГц),
12-метровый (24,89 – 25,14 МГц),
10-метровый (28 – 29,7 МГц).

Радиолюбительский эфир никогда не бывает пуст. В любое время – суток можно услышать любительские радиостанции. Однако на разных любительских диапазонах прохождение радиоволн имеет свои особенности. Я не буду описывать принципы распространения радиоволн – это вы можете легко найти в любом учебнике по радиотехнике.Р ассмотрим условия распространения радиоволн каждого любительского диапазона.

Прохождение на КВ во многом зависит от способности радиоволн отражаться от слоя F2 ионосферы. Отражение от ионосферы радиоволн различной частоты в один и тот же момент времени различно. Волны низкочастотных диапазонов отражаются сильнее, высокочастотных слабее. Поэтому при слабой ионизации (например, зимней ночью) возможно дальнее распространение на низкочастотных диапазонах. В этом случае волны высокочастотных диапазонов проходят сквозь ионосферу и на Землю не возвращаются. При сильной же ионизации (например, днём’”весной) имеются условия для дальнего – распространения на высокочастотных диапазонах.

Диапазон 1.8 Мгц Наиболее трудный диапазон для дальних связей. До недавного времени, совершенно ошибочно в России отдан на откуп начинающим. Дальняя связь (свыше 1500-2000 км) возможна только при особом стечении обстоятельств и в течении ограниченного времени (пол-часа-час) преимущественно на рассвете-закате. А связи до 1500 км возможны с наступлением темноты. При расвете диапазон замирает. В некотрых странах участок ограничен всего несколькими кгц. В Японии, например, радиолюбителям разрешается работать в пределах 1815-1825 Кгц.

Диапазон 3,5 Мгц является ярко выраженным ночным диапазоном. В дневное время связь на нем возможна только с ближайшими корреспондентами. С наступлением темноты начинают появляться станции, удаленные на большие расстояния. Так,в Европейской части России после заката Солнца появляются станции Украины, Поволжья, Урала. Затем бывают слышны станции Восточной, а к 23—24 часам московского времени (по радиолюбительскому коду 23—24 MSK) — и Западной Европы. Чуть раньше возможно (особенно в зимние месяцы) появление сигналов DX из Азии (чаще всего Японии), реже — Африки, очень редко — Океании. К 3—4 MSK возможно появление сигналов станций Канады, США и Южной Америки, которые при хорошем прохождении бывают слышны и некоторое время после рассвета. Через час — два после восхода Солнца диапазон пустеет.

Диапазон 7 Мгц обычно «живет» круглые сутки. Днем на нем можно услышать станции близлежащих районов (летом — на расстоянии 500—600, зимой — 1000—1500 км). В вечерние и ночные часы появляются сигналы DX. Довольно много работают в этом диапазоне японские, американские и бразильские любители, сигналы радиостанций которых особенно хорошо проходят (в Европейской части России) зимними ночами в 1—5 MSK. Из европейских коротковолновиков особенно охотно используют диапазон 7 Мгц югославы, румыны, финны, шведы. Радиолюбителям США разрешена работа в участке 7.100-7.300 Мгц (В Европе эти частоты используют вещательные станции),а потому работать SSB с американцами можно только на разнесенных частотах.

Диапазон 14 Мгц — диапазон, в котором работает основная масса радиолюбителей. Прохождение на нем (за исключением зимних ночей) имеется практически круглые сутки. Особенно хорошее прохождение наблюдается в апреле—мае. В утренние часы (4—6 MSK) в Европейской части России хорошо проходят сигналы станций Америки, Океании. В дневное время в основной слышны европейские станции,- к вечеру появляются сигналы азиатских и африканских станций.

Диапазон 21 Мгц тоже, широко используется коротковолновиками. Прохождение на нём в основном наблюдается в дневные часы. Оно менее устойчиво, чем на 14 Мгц, я может резко меняться. Здесь особенно много радиолюбительских станций Японии, работающих на SSB: стоит дать общий вызов во время хорошего прохождения на Японию, как сразу на этой частоте появляется несколько зовущих радиостанций. Иногда они создают существенные помехи, мешая приему других дальних станций. Рано утром (или, наоборот, вечером — в зависимости от особенностей прохождения) на 21 Мгц можно слышать громкие сигналы американских станций. Днем и под вечер обычно хорошо слышны станции Африки — TR8, ZS, 9J2. Реже в это же время проходят VK и ZL.

Диапазон 28 Мгц лежит на “краю” коротких волн. Это — самый “капризный” коротковолновый диапазон: день — два отличного прохождения внезапно могут смениться неделей полного его отсутствия. Сигналы радиостанций здесь бывают слышны только днем, точнее — в светлое время суток, за исключением отдельных редких случаев аномального распространения радиоволн, поэтому возможны связи только между корреспондентами, находящимися в освещенной Солнцем зоне Земли. Чаще всего на 28 Мгц можно слышать сигналы африканских станций, Азии, реже — Океании. Иногда к вечеру в европейской части хорошо проходят сигналы коротковолновых радиостанций США. Из европейских станций наиболее активны F, G, I, DL/DJ/DK. Сигналы станции Восточной Европы проходят сравнительно редко. Диапазон 28 Мгц свободен от помех и наиболее интересен для наблюдений в связи с резкими изменениями прохождения. Уникальность его в том, что если имеется прохождение, то даже с самой минимальной мощностью вам могут удастся связи на 10-12 тысяч км. Если прохождения нет, то не поможен и наличие мощного передатчика.

Что касается остальных диапазонов 10,1 Мгц, 18,1 Мгц и 24,9 Мгц (их еще именуют WARC -диапазонами, благодаря всемирной радиолюбительской конференции, на которой они были закреплены за радиолюбителями), то прохождение на них нечто среднее между описанными выше диапазонами. Одно из отличий на диапазоне 10,1 Мгц – использование только телеграфа и телетайпа. А прохождение очень похоже на 7 Мгц, с той разницей, что днем возможны связи на расстояние до 2000-3000 км. А дальние станции проходят при наступлении темного времени суток.

На этом моя статья про всеволновый радиоприемник Degen DE 1103 подошла к концу, если будут вопросы пишите в комментариях, буду рад помочь вам, а также отвечу на ваши вопросы

Ленинград-006-стерео Фото Схема Радиоприёмник высшего класса

Опубліковано 26.01.201912.04.2019 від Ретро-ІФ Адміністратор — Залишити коментар

Краткое Описание Приёмника:

Переносный стереофонический приемник высшего класса, Ленинград-006-стерео предназначен для приема местных и дальних радиовещательных станций в диапазонах длинных волн (ДВ), средних волн (СВ), коротких волн (КВ), для приема стерео- и монофонических передач в диапазоне ультракоротких волн (УКВ), а также записи стерео- и монофонических передач с помощью магнитофона и воспроизведения монофонических записей с электропроигрывающего устройства или магнитофона. Воспроизведение стереофонических передач осуществляется при помощи головных стереофонических телефонов или стереофонических усилителей низкой частоты с акустическими системами.
Приемник имеет девять диапазонов волн, две внутренние магнитные антенны для приема в диапазонах ДВ и СВ, выдвижную телескопическую антенну для приема в диапазонах КВ н УКВ, ступенчатую регулировку полосы пропускания в диапазонах ДВ, СВ и КВ, плавную регулировку тембра по низким и высоким звуковым частотам, ступенчатую регулировку тембра, автоматическую подстройку частоты в диапазонах КВ и УКВ, возможность приема трех УКВ станций при фиксированной настройке, регулировки громкости и стереобаланса головных телефонов при прослушивании стерео-фонических программ. Режим «Местный прием» улучшает качество звучания при приеме местных радиостанций в диапазонах длинных и средних волн. Автоматическая подстройка частоты позволяет точно настроиться на принимаемую станцию. Фиксированные настройки на УКВ диапазоне позволяют прослушивать одну из трех УКВ станций, на которые произведена предварительная настройка приемника.

Фото

Ленинград-006-стерео Снаружи:

Основные Технические Характеристики Параметры:

Диапазоны принимаемых волн (частот):
ДВ – 2000,0 … 740,7 м (150 … 405кГц)
СВ1 – 571,4 … 230,0 м (525 … 1300кГц)
СВ2 – 230,0 … 186,9 м (1300 … 1605кГц)
КВ1 – 75,9 … 48,5 м (3,95 … 6,20МГц)
КВ2 – 50,5 … 48,4 м (5,95 … 6,25МГц)
КВЗ – 42,5 … 40,6 м (7,07 … 7,38МГц)
КВ4 – 32,1 … 30,6 м (9,35 … 9,85МГц)
КВ5 – 25,8 … 24,6 м (11,6 … 12,1МГц)
УКВ – 4,56 … 4,11 м (65,8 … 73,0МГц)

Реальная чувствительность приемника при приеме на внутреннюю магнитную антенну, мВ/м, не хуже, в диапазонах:
ДВ – 0,8; СВ 1, СВ2 – 0,5.
Реальная чувствительность приемника с выдвижной телескопической антенной, мкВ/м, не хуже, в диапазонах: КВ1 … КВ5 – 150, УКВ – 10. Избирательность (при расстройке на +\-9 кГц) в диапазонах ДВ и СВ – не менее 50 дБ.
Полоса воспроизведения звуковых частот при работе на внутренний громкоговоритель, Гц:
в диапазонах ДВ, СВ, КВ при включенной кнопке ШП – 80 … 4000;
в диапазонах ДВ и СВ при включенной кнопке МП – 80 … 6300;
в диапазоне УКВ – 80 … 12 500.
Номинальная выходная мощность приемника при питании от внутреннего источника (элементов типа 373) – 1 Вт.
Максимальная выходная моиность приемника, не менее: при питании от внутреннего источника – 1,5Вт;
при питании от сети – 2,7Вт.

Фото

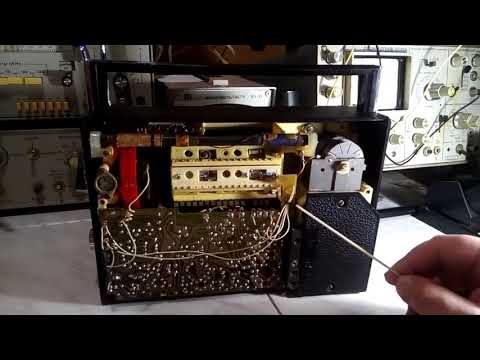

Ленинград-006-стерео Внутри:

Фото Блока Питания

Ленинград-006:

Все Платы Радиоприёмника Ленинград-006:

Схемы Ленинград-006 Электрические Принципиальные Приёмника Фото Схем:

(для просмотра фото в полном разрешении, нажмите на него)

Полная Схема Ленинград-006 Электрическая Принципиальная в высоком разрешении:

Retro-if.com.ua_leningrad-006_schemeЗавантажити

Категорія: Все про

Позначка: Ленинград-006-стерео

Магазин:

Телефони для зв’язку:
+38(050)-59-68-695 (Vodafone)
+38(099)17-45-45-8 (ТІЛЬКИ VIBER, якщо номер вище недоступний)
+38(0342)717-001(Робочий)

Адреса магазину: м. Івано-Франківськ, вул. Бельведерська 10, Ретро Магазин Радіотоварів

Час роботи:
Понеділок—П’ятниця: 9:00–16:00.
Субота: 9:00–13:00.
Неділя — вихідний!
Електронна пошта:
[email protected]
Пишіть нам в формі зворотнього зв’язку!

Інформація для Покупців:

•  Відправляємо як і по передОплаті так і по післяОплаті(накладений платіж)!
•  Запитуйте все що Цікавить! Максимально швидко і якісно постараємось надати вичерпну відповідь!
•  Робимо додаткові фото чи відео без проблем! (по запиту)
•  Кількість товару, що цікавить уточнюйте, може бути більша кількість товару в наявності!
•  Товари(лоти, оголошення) комбінуємо в одну посилку, щоб Вам було менше платити за доставку!
•  Упаковуємо Товар самі надійно, щоб все доїхало ціле та не ушкоджене та щоб Ви не переплачували за доставку!

Про сайт

Веб-сайт Магазину Радянських Радіодеталей та Радіотоварів і Ретро Техніки в Івано-Франківську

— Запитуйте, далеко не всі товари які є в наявності викладено на сайт!
— Всі Товари відправляємо!
— Приймаємо пропозиції по товарам(торг та інші пропозиції).
— Кількість уточнюйте, якщо цікавить більше!
— Є самовивіз, можна забрати в магазині.
— Замовлення тільки за телефоном що Ви бачите вище!
— Робимо додаткові фото чи відео чи інформація про товар по запиту!

Останні пости в блозі:

Наші партнери:

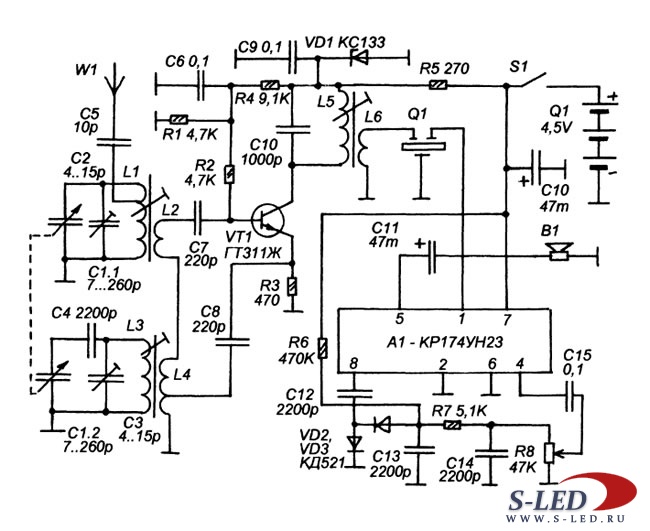

AM/SSB радиоприемник на диапазон 3 МГц.

Активность «свободных » операторов, работающих в диапазоне 3 МГц, причем в режимах AM/SSB, не ослабевает ни летом, ни зимой. И я уже собирал приемник, специально предназначенный для прослушивания  диапазона 3 МГц. Статья с описанием этого приемника здесь.

Этот приемник работал в общем-то очень неплохо,  несмотря на  простую схему. Но захотелось собрать что-нибудь более совершенное, и с лучшими параметрами.

Требования к новому AM/SSB приемнику были следующие:

-работа в диапазоне 2,9…3,3 МГц;

-возможность приема радиостанций как с амплитудной, так и с однополосной модуляцией;

— это должен быть супергетеродин с промежуточной частотой 465 кГц;

-наличие S-метра;

В интернете нашлось множество схем приемников, но ни одна  из них по разным причинам не подошла. Поэтому  решено было взять за основу опубликованную много лет тому назад конструкцию, и дооснастить её недостающими узлами, получить требуемое изделие. В качестве прототипа использован ВЧ-ПЧ блок на микросхеме К174ХА2, описание которого было помещено в журнале Радио №11 за 1981 год:

Правда, этот ВЧ-ПЧ блок был рассчитан для работы на диапазоне средних или длинных волн, но никакого труда перетянуть всё это на диапазон 3 МГц не составило.

Уже делал на  микросхеме  К174ХА2 приемник прямого преобразования, который очень понравился своей работой. Микросхема К174ХА2 никаких сюрпризов, по крайней мере мне, не преподнесла, поэтому и  новый приемник тоже собрал на ней.

AM/SSB радиоприемник на диапазон 3 МГц, описание работы.

Схема финального варианта приемника представлена ниже:

Принятый антенной сигнал фильтруется диапазонным полосовым фильтром на элементах С1С2С3С4С5L1L2 и поступает на затвор транзистора VT1, на котором собран апериодический усилитель ВЧ. При применении больших, полноразмерных антенн особой надобности в нем нет, но в случае с суррогатными антеннами,  некоторую пользу он все же приносит. Коэффициент усиления у этого каскада небольшой и он всего лишь компенсирует потери  ДПФ.

Усиленный каскад поступает на входы внутреннего усилителя ВЧ (выводы 1 и 2) микросхемы К174ХА2. К выводам  5 и 6 подключены частотозадающие элементы гетеродина. Гетеродин работает выше частоты принимаемых сигналов на 465 кГц ( частота ПЧ) и перекрывает диапазон частот 3,365…3,765 кГц. Настройка на станции осуществляется переменным конденсатором С8.

Сигнал промежуточной частоты 465 кГц выделяется на выходе смесителя ( вывод 15) колебательным контуром L4C15 и через пьезокерамический фильтр ZQ1 поступает на вход усилителя ПЧ микросхемы К174ХА2 ( вывод 12)

Усиленный сигнал ПЧ выделяется контуром L6C19, который подключен к выходу усилителя  ПЧ К174ХА2. Германиевый диод D1 типа Д9В выполняет роль детектора АМ сигналов. Продетектированный сигнал звуковой частоты выделяется на нагрузке детектора R13 и через контакты переключателя режима работы AM/SSB поступает на вход оконечного усилителя НЧ. Кроме того, напряжение звуковой частоты через резистор R39 поступает на вывод 9 –таким образом осуществляется АРУ.

Резистором R7 корректируют коэффициент усиления внутреннего усилителя ПЧ микросхемы К174ХА2. Увеличение номинала этого резистора уменьшает усиление, и наоборот.  Поскольку у меня используется большая антенна и сигналы с неё приходят с большими уровнями, я установил R7=220 Ом. Этот резистор вообще можно закоротить-тогда усиление усилителя ПЧ максимальное.

С выводом катушки связи L7 сигнал промежуточной частоты поступает на кольцевой балансный смеситель, который собран на диодах D2-D5  типа КД521. На среднюю точку этого смесителя ( точка соединения резисторов R11 и R12) поступает напряжение частотой 465 кГц со второго гетеродина. Второй гетеродин собран на транзисторе VT2. Напряжение питания на него подается через контакты переключателя SA 1.2 только при включении режима SSB.

К одному из плеч кольцевого смесителя подключен конденсатор С*. Он необходим для более точной балансировки смесителя. Об этом более подробно будет рассказано в описании настройки приемника.

Через контакты переключателя SA 1.1 сигналы звуковой частоты подаются на регулятор громкости R16 и далее на оконечный усилитель НЧ, который собран по типовой схеме на микросхеме LM386. Коэффициент усиления микросхемы LM386 выбран равным 50.

К выводу 10 микросхемы К174ХА2 подключен стрелочный прибор с током полного отклонения около 200 мкА, который служит в качестве измерителя силы принимаемых сигналов (S-метр). Калибровка измерителя производится подстроечным резистором R6.

Зеленый светодиод  HL1 служит для подсветки шкалы S-метра, а также для индикации включения приемника. Приемник питается напряжением 12 В.  Микросхема К174ХА2 питается стабильным напряжением 9 В от интегрального стабилизатора 78L09.



        О деталях.

В качестве индуктивностей L1 и  L2 использованы стандартные дроссели на 22 мкГн.

Остальные катушки намотаны на четырехсекционных каркасах от бытовых радиоприемников.

Катушка L3 содержит 42  витка медного провода диаметром 0,1 мм. Катушки L4 и  L5 содержат 130 и 30 витков  соответственно такого же провода.

Катушка L6 и L7 содержат 130 и 50 витков провода 0,1 мм.

Катушка  L8 содержит 150 витков провода 0,1 мм.

В качестве измерительного прибора применен стрелочный прибор от бытовой техники.



Налаживание AM/SSB приемника.

Налаживание приемника начинают с проверки работоспособности усилителя НЧ. При исправных деталях он работает сразу. Далее убеждаются в работоспособности гетеродина-на выводах 5 и 6 микросхемы К174ХА2 должен наблюдаться синусоидальный сигнал.  Подбором  конденсатора С7  устанавливают необходимое перекрытие по частоте. Подстроечником катушки L3 устанавливают необходимый диапазон частот гетеродина-  3,365…3,765 кГц.

Включив переключателем SA1 режим SSB убеждаются в работоспособности второго гетеродина и подстроечником  катушки L8 устанавливают частоту колебаний второго гетеродина на нижнем скате АЧХ пьезо фильтра ZQ1. Это удобно делать при приеме из эфира станции с однополосной модуляцией-вращая подстроечник, добиваемся наиболее качественного звучания.

Конденсатором  С* удобно сбалансировать  кольцевой смеситель. На период настройки его заменяют переменным конденсатором и подбирают его емкость так, что на слух будет слышно резкое уменьшение шума на выходе приемника. Можно и осциллографом проконтролировать процесс балансировки-подключив осциллограф к верхнему выводу катушки L6, изменяют емкость конденсатора С* так, чтобы добиться минимума напряжения второго гетеродина.

Подав на вход приемника сигнал от ГСС, или даже подключив антенну, по максимуму сигнала подстраиваем подстроечники катушек L4 и L6.

На этом можно считать настройку приемника завершенной.

Расположение основных узлов на печатной плате приемника:

Приемник собран в типовом пластиковом корпусе.

Надписи на передней панели нанесены простым методом при помощи скотча:

Этот мой новый AM/SSB приемник порадовал своей работой. Чувствительность такова, что в вечернее время касание  отверткой к антенному входу уже позволяло принимать самые громкие станции диапазона 3 МГц.

Испытание в эфире показали, что принимает приемник очень чистенько, что в режиме АМ, что в режиме  SSB.

Частота гетеродина относительно низкая, поэтому настройка приемника не плывет, и это тоже плюс.

Что еще понравилось-при первом включении абсолютно не было никаких возбудов и прочего, то есть приемник ведет себя очень предсказуемо.

Ссылка на  печатную плату

на гугл-диске!!!

ПЕЧАТНУЮ ПЛАТУ ЗЕРКАЛИТЬ!!!

Короткое видео работы приемника. Запись сделана 17 августа 2019 года около 5 часов утра:

Почему широкие приемники указывают на боковую линию во время футбольного матча – vIQtory Sports

Часто можно увидеть, что широкие принимающие указывают на боковую линию после хадла и до того, как они заняли свою позицию. Почему они указывают на боковую линию?

Широкие принимающие указывают на боковую линию, где судья сообщает им, что они находятся на линии схватки или вне линии схватки. Это помогает судье убедиться, что на линии схватки достаточно игроков (7), чтобы нарушитель мог избежать штрафа.

В этой статье мы покажем вам, почему широкие приемники смотрят на боковую линию.

Указывая на рефери

Хотя может показаться, что ресивер указывает на противоположную (или ту же) боковую линию, он указывает на рефери. Связь между судьей, которую мы обычно не слышим в прямом эфире, — это приемник, сообщающий судье, что он «включен» или «выключен».

Судья, на которого указывает игрок, называется боковым судьей, или часто на его униформе есть буква «S». Боковой судья отвечает за то, чтобы достаточное количество игроков находилось на линии схватки, а также за любые штрафы перед снэпом.

Эта позиция судьи имеет решающее значение, поскольку он, по сути, контролирует линию схватки и следит за тем, чтобы не было недопустимых схем.

Когда он говорит рефери, что он «в игре», он просто заявляет, что выстроится на линии схватки. Это означает, что одна из его рук или ног будет выровнена на линии схватки, и он не сможет сделать это в движении; он должен быть неподвижен.

С другой стороны, если вы видите широкий приемник, указывающий на рефери и размахивающий рукой назад, это часто означает для рефери, что он «выключен». Нахождение вне линии схватки обычно означает, что вы находитесь в 1 ярде от линии схватки и можете двигаться.

Допустимые схемы

Чтобы понять, почему ресивер указывает на рефери, вы должны сначала понять допустимые схемы. Вот разбивка подходящих формаций и как их правильно выстроить.

Вкратце, есть несколько правил, которым необходимо следовать при каждом нападении, независимо от того, проводите ли вы силовое или размашистое нападение.

• На линии схватки всегда должно быть 7 игроков.
• Игроки, находящиеся НА линии схватки внутри другого игрока, находящегося на линии схватки, считаются «прикрытыми» и не могут выходить на пас.
• Если на линии схватки нет 7 игроков, судья выбрасывает флажок, и это будет называться «неприемлемой формацией».
• Игроки, которые считаются «находящимися» на линии схватки, не могут двигаться. Как только они встанут на ноги, они больше не смогут двигаться. Единственный раз, когда они могут двигаться, это когда квотербек меняет всю формацию

Это важно знать, особенно если вы играете на стороне, потому что если вы выстроитесь в линию неправильно, вы получить флаг, и игра будет стерта.

Это большая часть того, почему у тренеров будут широкие ресиверы, когда они разойдутся, подбегут к своему ориентиру и укажут на судью, который находится на боковой линии.

Затем рефери отрицательно качает головой (и, возможно, указывает на место), где принимающий на линии схватки может выстроиться в линию. Затем судья знает, что (включая лайнмена) шесть человек находятся на линии схватки.

Затем он подаст сигнал судье через поле, чтобы убедиться, что у него есть игрок на линии схватки. Получается семь игроков на линии схватки.

Однако, если самый широкий принимающий скажет рефери, что он «вне» линии схватки, он махнет рукой назад. Затем судья должен найти следующего ближайшего получателя на линии схватки, а затем подать сигнал судье через поле.

Для нападений, совершенных в быстром темпе, это может быть большой проблемой для судьи, чтобы попытаться расшифровать, кто находится на линии схватки, а кто нет.

Помощь судье

Почему команды это делают? Это помогает судье уточнить, сколько имеется подходящих получателей. Оба судьи сигналят друг другу, давая понять, что на линии схватки достаточно людей.

Они используют сигналы руками, чтобы общаться друг с другом, чтобы облегчить процесс наблюдения за семью мужчинами, выстроившимися на линии схватки.

Обычно на линии розыгрыша всегда находятся пять лайнменов, поэтому судьи ищут по одному широкому принимающему с каждой стороны. В идеальном мире это облегчает жизнь судье.

Однако известно, что команды используют раскачивающиеся ворота или построение хорька, где лайнмены теперь выстраиваются в линию как широкие принимающие, и это полная неразбериха. Эти схемы сбивают с толку не только защиту, но и судей.

Из-за этого судье становится сложнее определить, кто находится на линии схватки, а кто нет.

Продолжайте учиться

Узнайте больше о широкополосных приемниках, прочитав приведенные ниже статьи.

Научитесь штокировать и штабелировать в широком приемнике

Что такое слот-приемник или слот-уголок?

Как превзойти освещение в прессе футбола

Что делает тайт-энд в футболе?

Почему широкие приемники носят перчатки?

Указание на арбитра можно увидеть на всех уровнях футбола. Если вы тренер команды, который любит разгибать широких приемников, вы должны научить их этой тактике, чтобы избежать штрафов.

Для тренера нет ничего хуже, чем сорвать крупный розыгрыш, чем вернуть его из-за того, что ресивер не смог выстроиться еще на один ярд вперед на линии схватки.

Обучите этой тактике, попросив игрока выйти из схватки и указать на судью, когда он бежит к линии схватки. Мы призываем вас не учить игрока спрашивать, хорош ли он, как только он поставил.

Мы хотим привлечь внимание судьи прямо перед тем, как вы выйдете на линию схватки. В ожидании вашего сета рефери уже смотрит на линию схватки в поисках пенальти перед снэпом. Будьте первым, что он проверит, а не последним, чтобы избежать штрафа.

Продолжаем учиться! В нашем учебном центре есть техника, схемы и многое другое!

Если вам нужны более подробные сведения и ресурсы для обучения, посетите нашу страницу ресурсов для обучения здесь.

Как избежать пенальти до снэпа? Дайте нам знать.

Урок 4: Приемники и методы

Вверху слева: Микрополосковая патч-антенна, Вверху справа: Четырехзаходная антенна
Внизу слева: Дипольная антенна, Внизу справа: Спиралевидная антенна

Вверху слева: http://radiowave. kw.ac.kr /gnu/?doc=file/_abeekw6-2006.php
Вверху справа: LEA
Внизу слева: http://www.sciperio.com/antenna/antenna-design.asp
Внизу справа: www.professionalwireless.com/helical /index.aspx

На рисунке показаны типы антенн. Они не являются конкретно GPS-антеннами.

Большинство приемников имеют встроенную антенну, но многие из них также могут быть оборудованы отдельной антенной, устанавливаемой на треногу или дальномерную веху. Эти отдельные антенны иногда требуют подключения коаксиальных кабелей. Кабели – важная деталь. Чем длиннее кабель, тем больше теряется сигнал GPS при прохождении через него. Обычно они имеют стандартную длину, чтобы обеспечить возможность калибровки полного сопротивления кабеля.

Как упоминалось ранее, длина волны несущих GPS составляет 19см (L1), 24 см (L2) и 25 см (L5), а антенны на четверть или половину длины волны, как правило, являются наиболее практичными и эффективными, поэтому элементы антенны GPS могут быть размером всего 4 или 5 см. Большинство производителей приемников используют микрополосковую антенну . Они также известны как патч-антенны. Микрополоска может иметь патч для каждой частоты, чтобы она могла принимать одну или все несущие GPS. Микрополосковые антенны прочны, компактны, имеют простую конструкцию и малый профиль. Следующая наиболее часто используемая антенна известна как 9.0107 диполь . Возможно, вы помните, что именно такая антенна использовалась в Macrometer, первом коммерческом GPS-приемнике. Дипольная антенна имеет стабильный фазовый центр и простую конструкцию, но требует хорошего заземляющего слоя. Заземленная плоскость также облегчает использование микрополосковой антенны, поскольку она не только улучшает многолучевость, но также имеет тенденцию увеличивать усиление антенны в зените, другими словами, усиление антенны прямо вверх. Четырехзаходная антенна представляет собой одночастотную антенну с двумя ортогональными бифилярными спиральными петлями на общей оси. Четырехзаходные антенны работают лучше, чем микрополосковые, на судах, которые качаются и качаются, например, на лодках и самолетах. Они также используются во многих портативных GPS-приемниках для отдыха. Такие антенны имеют хорошую диаграмму усиления, не требуют заземления, но не являются азимутально-симметричными. Наименее распространенная конструкция — спиральная антенна. А спираль представляет собой двухчастотную антенну. Он имеет хорошую диаграмму усиления, но высокий профиль.

Полоса пропускания

Диаграммы спектральной плотности мощности (PSD) для L1 и L2

Источник: GPS для геодезистов

Антенна должна иметь полосу пропускания, соответствующую области ее применения. Как правило, чем больше пропускная способность, тем выше производительность; однако есть и обратная сторона. Увеличенная полоса пропускания ухудшает отношение сигнал/шум, добавляя больше помех. Эти диаграммы PSD иллюстрируют мощность сигналов кодов C/A и P на полосу пропускания в ваттах на герц как функцию частоты. Микрополосковые антенны GPS обычно работают в диапазоне частот примерно от 2 до 20 МГц, что соответствует полосе пропускания сигналов GPS от нуля до нуля. Например, сигнал L2C, как и сигнал C/A, имеет полосу обзора 2,046 мегагерца. Вы можете увидеть это в самой высокой части или в центральной части диаграммы. L5, как и P-код, имеет полосу пропускания 20,46 мегагерц, как показано красным цветом. Таким образом, антенна на переднем конце приемника должна иметь полосу пропускания 20,46 мегагерц, если она должна отслеживать все эти сигналы. Если система отслеживает код C/A или только L2C, она может иметь более узкую полосу пропускания. Для центрального лепестка кода C/A потребовалось бы 2,046 МГц, или, если бы он был разработан для отслеживания сигнала L1C, его полоса пропускания должна была бы составлять 4,09 МГц.2 МГц. Двухчастотная микрополосковая антенна, скорее всего, будет работать в полосе частот от 10 до 20 МГц.

Покрытие почти полушария

Диаграмма направленности антенны GPS

Источник: Navipedia.net …

Поскольку антенна GPS спроектирована как всенаправленная, ее диаграмма усиления, то есть изменение усиления в диапазоне азимутов и углов возвышения, должна быть почти полной полусферой, но не идеальной полусферой. Например, большинство геодезических приложений фильтруют сигналы с очень низких высот, чтобы уменьшить влияние многолучевости и атмосферных задержек. Часть сигнала GPS может поступать в антенну ниже угла маски; поэтому диаграмма усиления антенны специально разработана для подавления таких сигналов. Во-вторых, контуры равной фазы вокруг электронного центра антенны, то есть фазового центра, сами по себе не являются идеально сферическими.

Усиление, или диаграмма усиления, описывает успех антенны GPS в сборе большего количества энергии из-под угла маски и меньше из-под угла маски. Усиление примерно от 3 до 5 90 107 децибел (дБ) 90 108 типично для антенны GPS. Просто краткое описание децибела — мы еще увидим его немного больше. Децибел — это десятая часть колокола, названная в честь Александра Грэма Белла. Это логарифмическая безразмерная единица, используемая для сравнения. В этом случае усиление реальной GPS-антенны сравнивается с теоретической антенной без потерь, которая имеет совершенно одинаковые возможности во всех направлениях. Это мнимое совершенство известно как изотропная антенна. Кстати, увеличение на 3 децибела указывает на удвоение уровня сигнала, а уменьшение на 3 децибела указывает на уменьшение уровня сигнала вдвое, поэтому типичная всенаправленная GPS-антенна с коэффициентом усиления около 3 дБ (децибел) имеет примерно 50% возможностей антенны. идеальная изотропная антенна.

Децибел-Ватт, дБВт, указывает фактическую мощность сигнала по сравнению с опорным значением в один ватт. Минимальная мощность, полученная от кода C/A на L1, составляет около -160 дБВт, -160 децибел-Ватт, а минимальная мощность, полученная от P-код на L2 еще меньше при -166 дБВт. Важно, чтобы антенны и предварительные усилители приемника GPS были максимально эффективными, поскольку мощность, принимаемая от спутников GPS, невелика.

Ориентация антенны

Антенна ориентирована на север

Источник: UNAVCO

В идеальной GPS-антенне фазовый центр диаграммы усиления будет точно совпадать с ее фактическим, физическим центром. Если бы такое было возможно, центрирование антенны над точкой на земле обеспечило бы и ее электронное центрирование. Но эта абсолютная уверенность остается недостижимой по нескольким причинам.

Важно помнить, что положение на каждом конце базовой линии GPS — это положение фазового центра антенны на каждом конце, а не их физических центров, и фазовый центр не является неподвижной точкой. Положение фазового центра на самом деле немного меняется в зависимости от сигнала спутника. Например, для L2 она отличается от L1 или L5. Кроме того, по мере изменения азимута, интенсивности и высоты принимаемого сигнала меняется и разница между фазовым центром и физическим центром. Небольшие азимутальные эффекты также могут быть вызваны местной средой вокруг антенны. Но большая часть изменений фазового центра связана с изменениями высоты спутника. В конце концов, физический центр и фазовый центр антенны могут находиться на расстоянии нескольких сантиметров друг от друга. С другой стороны, с современными патч-антеннами это может быть всего несколько миллиметров. Хорошо, что смены носят систематический характер. Чтобы компенсировать часть этой ошибки смещения, большинство производителей приемников рекомендуют пользователям убедиться, что все их антенны ориентированы в одном направлении при проведении одновременных наблюдений в сети точек. Некоторые производители наносят на антенну контрольные метки, чтобы каждую из них можно было повернуть на один и тот же азимут, обычно на север, чтобы сохранить одинаковое относительное положение между их физическим и фазовым электронным центром. Ориентируя все антенны в одном и том же направлении, смещение между фазовым центром и физическим центром будет в одном и том же направлении в каждой точке. Поэтому базовые линии получаются точно такими же, как если бы физический центр и фазовый центр совпадали.

Только когда мы говорим об управлении, работе, которая должна быть очень точной, все антенны должны быть ориентированы в одном направлении.

Высота прибора.

Измерение высоты антенны.

Источник: NOAA

. Неправильная высота инструмента является одной из ошибок, которых легко избежать. Измерение обычно производится по некоторой контрольной метке на антенне. На этой диаграмме вы видите множество способов измерения этой высоты. Его можно измерить на наклонной высоте или измерить рулеткой, обычно до опорной точки антенны. ARP, или опорная точка антенны, часто находится в нижней части крепления антенны. Обычно необходимо добавить поправку, чтобы фактически приблизить это измерение к фазовому центру антенны. Это также становится частью необходимой информации при использовании постоянно работающих опорных станций. Ранее мы говорили о том, что можно загружать данные со станций, управляемых NGS, непрерывно работающей опорной станцией (CORS), которые доступны в Интернете, и выполнять постобработку наблюдений, сделанных с помощью передвижного GPS-приемника. Если вы это делаете, также необходимо знать высоту антенны на CORS. Конечно, это не та антенна, которую вы бы настроили, но эта информация доступна вместе с файлами с базовой станции.

Комната приёмников Bears Wide не завершена, но у неё есть потенциал

Комната приемников Bears Wide не завершена, но у нее есть потенциал перейти к содержанию

12 мая 2022 г., Луис Медина Chicago Bears

Вот признание, которого вы, вероятно, не ожидали: мне больше всего нравится эта группа приемников Bears.

Поясню: мне это нравится больше, чем следовало бы. Я не люблю его, но он меня интригует. Мои чувства к этой коллекции талантливых пасов связаны не столько с игроками по отдельности, сколько с группой в целом. Этим летом между приемниками Bears разразится честное соревнование. И я здесь для этого.

Давайте рассмотрим ярусы приемной Медведей, которые расположены сверху вниз.

Известный парень

Дарнелл Муни

Вот как высоко мы думаем о полу (и верхней части) Муни:

Почему Дарнелл Муни не может быть WR1? https://t. co/sKL9idNOjK pic.twitter.com/V3HUmhKr7u

— Bleacher Nation Bears (@BN_Bears) 1 апреля 2022 г.

Все сказано, не так ли?

Перспектива с положительной стороной

Велус Джонс-младший

Слушай… Я понял. Джонс — 25-летний новичок (меня это не смущает!), чья лучшая похвала пришла к нему как к специалисту по возврату. Его ограничения как получателя превалируют и имеют отношение к нашему разговору. И все же у Джонса есть немного соуса. Продукт из Теннесси (от USC) пробежал 40 ярдов за 4,31 и 4,34 секунды. И его игровая запись предполагает, что эти временные скорости являются отражением игровой скорости. Джонс начнет свою карьеру в НФЛ как игрок на гаджетах, но у него есть потенциал сбросить этот ярлык, если он максимально использует свои возможности.

Ветераны, которые могут быть полезны Глубина

Байрон Прингл, Таджэ Шарп

Кажется, Йоги Берра- похоже на , но это правда — если вы собираетесь использовать комплект из четырех приемников не менее четырех приемников. И что бы это ни стоило, Прингл и Шарп имеют достаточный опыт работы в ролях WR3 / WR4 на своих предыдущих остановках.

The Post-Hype Sleeper

Данте Петтис

Петтис был моим черновым поклонником в 2018 году, когда он уезжал из Вашингтона. Он получил награды All-Pac-12 за первую команду и стал общеамериканским игроком после того, как получил признание в первой команде от AFCA, FWAA, Футбольного фонда Уолтера Кэмпа и Sporting News. Он сделал 63 улова, 761 ярд и 7 приемов приземления, а также 428 ярдов с возвратом плоскодонки и 4 приземления. Он был динамичным игроком, который так и не нашел себя в составе 49ers, несмотря на выход во второй тур.

Петтис показал хороший сезон новичка (45 ловлей, 467 ярдов, 5 тачдаунов) в 12 играх, но за три сезона с тех пор набрал всего 25 ловлей, 272 ярда и 4 гола в 21 игре. Тем не менее, здоровый и активный Петтис — это чудо, у которого явно есть плюсы:

Отдай мяч ему в руки, и будет большая игра 🙌 @ 49ers WR ЛУЧШАЯ игра Данте Петтиса в его сезоне новичка! pic. twitter.com/HZDy3YrKju

— НФЛ (@NFL) 25 февраля 2019 г.

Он знает тренера/систему

Экванимус Сент-Браун

Каждый тренер-первокурсник должен взять с собой игрока, который знает систему. Бонусные очки, если этот игрок молод, спортивен, имеет потенциал и играл за ваших главных соперников. Конечно, забавно печатать имя Экваимеуса Сент-Брауна. Я очень надеюсь, что его игра достаточно хороша, чтобы я мог печатать ее снова и снова на протяжении всего сезона. Если нет, то самое меньшее, что он может сделать, это помочь облегчить переход от старой системы к новой, которой руководит Люк Гетси, который в прошлом году также работал с Packers.

Специалист, которому нужно что-то доказать

Dazz Newwsome

Я возлагал большие надежды на Dazz из Северной Каролины…

Это один из самых нелепых уловов, которые я когда-либо видел. Глад Дазз Ньюсом — медведь. Будет весело смотреть. pic.twitter.com/Z0kAybl8Zu

— Bleacher Nation Bears (@BN_Bears) 22 мая 2021 г.

Дазз Ньюсом БЫСТРО!

📹: @accnetwork pic.twitter.com/eFxls7RkPr

— Bleacher Nation Bears (@BN_Bears) 1 мая 2021 г.

… но он не попал в команду после тренировочного лагеря и редко использовался, когда был в активном игровом составе в конце года. Ньюсом должен выделяться среди других команд из-за электрического характера его ударов ногой и плоскодонки. Но после того, как я увидел, как «Беарз» выбирают Джонса и Трестана Эбнера, я думаю, что Ньюсом находится на тонком льду. Это не значит, что он не может пробиться к большей роли, но у него есть над чем работать.

Чего не хватает?

Несмотря на то, что у меня есть шесть жизнеспособных вариантов приемника, я все еще чувствую, что чего-то не хватает.

Здесь я бил в барабан, напоминая людям, что Амари Купер, который мог бы стать идеальным ветераном высоких этажей на краткосрочной основе, был выбран всего лишь для выбора на третий день. Тем не менее, у меня нет особого интереса сегодня бить дохлую лошадь. Вместо этого я оставлю это на простом «хорошей работе Браунов за успешное чтение и прыжки на рынке» и перейду к игрокам, которые действительно доступны.

•   Уилл Фуллер В. — множество травм (и отстранение от допинга в 2020 году) помешали ему полностью реализовать свой потенциал. Но годовой контракт, который может помочь ему восстановить свой рынок в следующем году в классе свободных агентов 9.Помощь 0107 и в развитии Джастина Филдса была бы беспроигрышной.

•   Т.Ю. Hilton — Хилтон уже не тот, кем был в сезоне 2014–2017, когда он выиграл четыре турнира Pro Bowl, набирая в среднем 81 улов, 1318 приемных ярдов и 6 тачдаунов. Но если бы он мог быть той версией Hilton 2020 года, это могло бы быть полезно.

•   Эммануэль Сандерс — Он сыграет в сезоне 2022 года в возрасте 35 лет, что примечательно. Но Сандерс приносит высокий уровень, ветеранское лидерство и кого-то, кем может стремиться стать новичок, такой как Велус Джонс-младший, когда он начинает свое путешествие в НФЛ.

•   Хулио Джонс — Помните, когда «Медведи» подписали раннингбэка Дэрринтона Эванса, который сразу же отправился в Twitter, чтобы завербовать своего бывшего товарища по команде «Титаны»? Веселые времена.

Джарвис Лэндри имеет сильное резюме, но, как сообщается, искал контракт, который, я думаю, слишком богат для Медведей прямо сейчас. У Оделла Бекхэма-младшего есть навыки, которые могут позволить Филдсу процветать. Но травма колена, скорее всего, вычеркнет его из поля зрения Чикаго. Несмотря на его превосходный талант, Антонио Браун мне не подходит (по вполне очевидным причинам).

В конце

Мы уже знаем, что у Филдса и Муни есть связь. Но в остальной части комнаты есть куча игроков, соревнующихся за цели. В нынешнем виде похоже, что Медведи выставят конкурентоспособную широкую комнату приемников. Конкуренция здесь является ключевым элементом. Даже пока… есть куда расти.

Четыре получателя (Прингл, Шарп, Петтис, Сент-Браун) заключили годовой контракт. Подобно тому, как «Медведи» сделали четыре удара по линии линейных нападающих в третий день драфта НФЛ 2022 года в надежде развить того, кто удался, четыре удара по принимающим в годичных сделках «докажи это» делают то же самое. Меня не удивит, если (1) по крайней мере у одного игрока была неожиданная кампания прорыва, которая (2) привела к тому, что он получил второй контракт с Медведями. И если печенье не раскрошится таким образом, по крайней мере, мы знаем, что это не из-за того, что мы не пытались.

Опять же, эта группа далека от завершения. Но у него есть потенциал. Может быть, все это означает, что тренировочный лагерь интереснее смотреть. Возможно, эти летние соревнования просачиваются в предсезонный и регулярный сезоны. Что, если это приведет к тому, что у кого-то будет прорыв в сезоне? Я бы не сказал, что шансы благоприятны. В конце концов, именно благодаря послужному списку каждого из этих игроков они в первую очередь оказываются в Чикаго по однолетним контрактам. Но это не то, от чего я бы сразу отказался.
