Микросхемы для импульсных источников питания: обзор современных решений

Какие микросхемы используются в современных импульсных источниках питания. Как выбрать оптимальный ШИМ-контроллер для импульсного блока питания. На что обратить внимание при проектировании импульсного источника питания.

Ключевые особенности современных микросхем для импульсных источников питания

Современные микросхемы для импульсных источников питания обладают рядом важных особенностей:

• Высокая степень интеграции — на одном кристалле размещаются ШИМ-контроллер, силовые ключи, схемы защиты и другие узлы
• Широкий диапазон рабочих частот — от десятков кГц до 1 МГц и выше
• Низкое энергопотребление в режиме ожидания — единицы мкА
• Встроенные схемы плавного пуска и защиты от перегрузки, КЗ, перегрева
• Высокая точность стабилизации выходного напряжения — до 1%
• Возможность работы в широком диапазоне входных напряжений

Эти особенности позволяют создавать компактные и эффективные импульсные источники питания для различных применений.

Основные типы микросхем для импульсных источников питания

Можно выделить несколько основных типов микросхем, используемых в современных импульсных источниках питания:

1. ШИМ-контроллеры — формируют управляющие импульсы для силовых ключей
2. Драйверы силовых ключей — обеспечивают согласование ШИМ-контроллера и силовых транзисторов
3. Интегральные ШИМ-контроллеры со встроенными силовыми ключами
4. Специализированные микросхемы для квазирезонансных преобразователей
5. Микросхемы корректоров коэффициента мощности

Выбор конкретного типа зависит от требований к источнику питания по мощности, КПД, габаритам и другим параметрам.

Популярные ШИМ-контроллеры для импульсных источников питания

Рассмотрим некоторые популярные ШИМ-контроллеры, широко применяемые в импульсных источниках питания:

UC3842/3/4/5

Семейство классических ШИМ-контроллеров, ставших de-facto промышленным стандартом. Основные особенности:

• Рабочая частота до 500 кГц
• Напряжение питания 10-30 В
• Выходной ток до 1 А
• Встроенный источник опорного напряжения 5 В
• Защита от пониженного напряжения питания

TL494

Популярный ШИМ-контроллер для двухтактных преобразователей. Ключевые характеристики:

• Два выходных канала с регулируемым «мертвым» временем
• Рабочая частота до 300 кГц
• Встроенный генератор пилообразного напряжения
• Возможность синхронизации от внешнего источника

Интегральные решения со встроенными силовыми ключами

Современная тенденция — интеграция в одном корпусе ШИМ-контроллера и силовых ключей. Это позволяет уменьшить габариты источника питания и повысить его надежность. Примеры таких микросхем:

TOP2xx от Power Integrations

Семейство микросхем для маломощных источников питания мощностью до 150 Вт. Особенности:

• Интегрированный MOSFET на 700 В
• Ток коммутации до 4 А
• Частота преобразования 66/132 кГц
• Встроенная защита от перегрузки и КЗ
• Низкое энергопотребление в режиме ожидания

VIPer от STMicroelectronics

Серия интегральных ШИМ-контроллеров со встроенным высоковольтным MOSFET. Основные характеристики:

• Напряжение сток-исток до 800 В
• Ток коммутации до 2 А
• Частота преобразования до 200 кГц
• Встроенная защита от перегрева
• Функция плавного пуска

Микросхемы для квазирезонансных преобразователей

Квазирезонансные преобразователи позволяют снизить динамические потери в силовых ключах и уменьшить уровень электромагнитных помех. Для их построения применяются специализированные микросхемы, например:

FAN6300 от Fairchild Semiconductor

Контроллер для квазирезонансных обратноходовых преобразователей. Особенности:

• Работа в режиме переключения при нулевом напряжении
• Частота преобразования до 500 кГц
• Встроенная защита от перегрузки
• Функция плавного пуска
• Низкое энергопотребление в режиме ожидания

Выбор оптимальной микросхемы для импульсного источника питания

При выборе микросхемы для импульсного источника питания следует учитывать ряд ключевых параметров:

• Требуемая выходная мощность источника питания
• Диапазон входных напряжений
• Необходимость гальванической развязки
• Требования по КПД и уровню электромагнитных помех
• Наличие специальных функций (корректор коэффициента мощности, режим ожидания и т.д.)
• Стоимость и доступность микросхемы

Правильный выбор микросхемы позволит создать оптимальный по характеристикам и стоимости импульсный источник питания.

Перспективные направления развития микросхем для импульсных источников питания

Основные тенденции в развитии микросхем для импульсных источников питания:

• Повышение рабочих частот преобразования до единиц МГц
• Дальнейшая интеграция функциональных узлов в одном корпусе
• Снижение энергопотребления в режиме ожидания
• Улучшение электромагнитной совместимости
• Расширение функциональности (цифровое управление, telemetry и т.д.)

Эти тенденции позволят создавать еще более компактные и эффективные импульсные источники питания в будущем.

Заключение

Современные микросхемы предоставляют разработчикам широкие возможности для создания импульсных источников питания с оптимальными характеристиками. Правильный выбор элементной базы позволяет значительно упростить процесс разработки и сократить время выхода готового изделия на рынок. При этом важно следить за новыми разработками ведущих производителей микросхем, чтобы всегда использовать наиболее передовые решения.

Микросхемы для импульсных источников питания

29 ноября 2007







Сегодня можно с уверенностью сказать, что в мире не найдется ни одного электронного прибора, который не имел бы в своем составе источник электропитания.

За последнее десятилетие технология производства полупроводниковых микросхем достигла такого высокого уровня, что стало возможным разместить на одном кристалле микросхемы контроллер и мощный высоковольтный полевой транзистор с напряжением до 800 В (!) и током до 15 А. Это, в свою очередь, позволило строить импульсные источники питания с выходной мощностью до 300 Вт. Одновременно существенно сократилось количество элементов обвязки, значительно выросла надежность и технологичность всего источника, а также уменьшилось время на разработку.

Таблица 1. Микросхемы для импульсных источников питания

Производитель/ Параметры
Диапазон выходной мощности, Вт		380	250	50	240	23
Максимальное напряжение транзистора, В		800	700	620	800	700
Максимальный ток коммутации, А		15	10	3	10	1
Способ управления:	ШИМ	x	x	x	x	x
	ЧМ (Квази-резонанс)	x
Частота переключений, кГц		150	132	<200	100	130
Тип корпуса	TO220-5	x	x	x
	DIP8	x	x	x	x	x
	SO8		x

В таблице 1 приведены результаты сравнения однотипных микросхем различных производителей для построения AC/DC-преобразователей.
Компания Fairchild выпускает микросхемы для построения импульсных источников питания с диапазоном выходных мощностей от единиц до сотен Вт. Это микросхемы семейства Green FPS Family, отвечающие современным мировым тенденциям повышения эффективности и экономии энергоресурсов. Отличительной особенностью данных микросхем является то, что вместо стандартного ШИМ здесь используется квазирезонансный метод управления. Это позволяет существенно снизить активные (динамические) потери энергии в мощном высоковольтном полевом транзисторе, что увеличивает КПД на 3…5%, а также помогает уменьшить уровень высокочастотных электромагнитных излучений за счет упрощения схемы фильтрации и подавления нежелательных помех.

Возникает вопрос: каким образом и за счет чего снижаются динамические потери в транзисторе?
Динамические потери бывают двух типов: в момент включения и в момент выключения. Потери при включении обусловлены, во-первых, наличием тока во вторичной обмотке и временем восстановления выпрямительного диода; во-вторых, высоким уровнем напряжения на стоке транзистора. Потери при выключении обусловлены, во-первых, наличием тока в первичной обмотке, а во-вторых, временем запирания транзистора.
Потери в момент выключения снижаются за счет дополнительного высоковольтного конденсатора, который подключается параллельно основному транзистору между стоком и истоком. Это приводит к тому, что транзистор выключается быстрее, чем на нем успевает измениться напряжение.




Рис. 1. Диаграмма работы квазирезонансного преобразователя

На рисунке 1 представлены диаграммы, поясняющие работу квазирезонансного однотактного обратноходового преобразователя. Принцип работы основан на синхронизации момента включения и наименьшей величины напряжения на стоке основного высоковольтного транзистора.

Рис. 2. Функциональная схема квазирезонансного преобразователя

На рисунке 2 — функциональная схема представителя данного семейства. В состав структуры входят такие узлы, как схема синхронизации с внешним запуском, внутренний генератор с частотой переключений 45 кГц, схемы мягкого старта и перезапуска, схемы защиты от пониженного/повышенного напряжения питания, от перегрева кристалла (140°С), от короткого замыкания в нагрузке и холостого хода.

Низкий ток пуска (25 мкА) позволяет снизить мощность, потребляемую в режиме ожидания, до 1 Вт. Микросхема выполнена в изолированном корпусе ТО-220-5 с пятью выводами.

Рис. 3. Источник питания на микросхеме серии FSCQxx65R

На рисунке 3 приведена принципиальная схема источника питания, построенного на микросхемах серии FSCQxx65R. Как можно увидеть, вся схема содержит минимальное количество элементов.
Для упрощения выбора нужной микросхемы вы можете воспользоваться таблицей 2.

Таблица 2. Микросхемы семейства FCSQxx65R

Наименование	Выходная мощность, Вт
Напряжение питания, В	230 (АС)±10%	85…265 (АС)
Конструктивное исполнение	Открытая плата	Открытая плата
FSCQ0565RT	70	60
FSCQ0765RT	100	85
FSCQ0965RT	130	110
FSCQ1265RT	170	140
FSCQ1465RT	190	160
FSCQ1565RT	210	170
FSCQ1565RP	250	210

В помощь разработчикам, для сокращения времени на проектирование, специалистами компании Fairchild были разработаны несколько программных продуктов для расчета ШИМ- и квазирезонансных преобразователей. Данные программы находятся в свободном доступе на официальном сайте: http://www.fairchildsemi.com. Там же вы сможете найти примеры готовых источников питания.

По вопросам получения технической информации, заказа образцов и поставки обращайтесь в компанию КОМПЭЛ. Е-mail: [email protected].

Новые изолированные драйверы MOSFET

Компания Fairchild Semiconductor представила первые в новом семействе оптически изолированные высокочастотные драйверы затвора MOSFET, способные работать при токе до 30 А и напряжении до 1200 В в производственных приложениях. FOD3180 (2 А) и FOD3181 (0,5 A) обеспечивают максимальное значение спада-нарастания импульса в 200 нс и быстро включают и выключают MOSFET, ограничивая рассеивание мощности. Главной особенностью схемы FOD3180 является пиковое значение тока 2 А, которое позволяет управлять широкой номенклатурой MOSFET без дополнительного усиления. Изолированные драйверы MOSFET идеально подходят для таких приложений, как модули питания солнечных батарей, высококачественные UPS, DC/DC-конвертеры и плазменные панели.
Дополнительные характеристики надежности FOD3180 и FOD3181 включают уровень электрической изоляции 5000 В и блокировку по минимально допустимому значению напряжения.

•••

Микросхема импульсных блоков питания

Только зарегистрированные пользователи могут участвовать в опросе. Войдите , пожалуйста. Я так и не увидел выкладок почему именно такая емкость на выходе ККМ. Или просмотрел?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• ВРемонт.su — ремонт фото видео аппаратуры, бытовой техники, обзор и анализ рынка сферы услуг
• Микросхемы для импульсных источников питания
• Ремонт импульсных блоков питания своими руками телевизоров
• Как сделать импульсный блок питания
• Микросхемы импульсных блоков питания серии VIPer
• микросхемы для импульсных блоков питания
• Микросхемы Infineon для импульсных источников питания
• Микросхемы импульсных блоков питания серии VIPer

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок №38. Импульсный блок питания.

ВРемонт.su — ремонт фото видео аппаратуры, бытовой техники, обзор и анализ рынка сферы услуг

Импульсные блоки питания англ. Switching Power Supply вновь и вновь становятся предметом дискуссий, споров, а их проектирование и конструирование вызывают некоторые затруднения в радиолюбительских кругах.

Все чаще именно к импульсным устройствам питания обращаются взоры домашних радиомастеров, поскольку они обладают целым рядом неоспоримых преимуществ по сравнению с традиционными трансформаторными блоками. Однако многие радиолюбители, в частности начинающие, не решаются собирать их, несмотря на их повсеместное применение в современном радиоэлектронном производстве. Причин тому масса. От непонимания принципов действия до сложности схемотехники импульсных блоков вторичного питания.

Некоторые просто напросто не могут найти требующуюся радиоэлементную базу. А вот опытные радиоинженеры давно уже отказались от тяжелых габаритных трансформаторов электропитания в бытовой компактной электронике. Но если для дома применение трансформаторных источников электропитания ещё как то оправдано, то, к примеру, в автомобиле, в дороге, в полевых условиях и т.

Здесь на выручку приходят импульсные преобразователи напряжения. Они способны черпать электроэнергию буквально от любого аккумулятора или батареи гальванических элементов постоянного тока и преобразовывать ее в нужное напряжение с максимальной мощностью от нескольких ватт до нескольких киловатт. Согласитесь, когда вы путешествуете любым видом транспорта, и поблизости нет розетки, чтобы подключить к ней зарядное устройство в целях подзарядить севший аккумулятор цифрового фотоаппарата, сотового телефона, цифровой видеокамеры, плеера и мн.

А сколько раз уже можно было запечатлеть цифровиком что-то понравившееся и тут же отправить с помощью телефона родным и друзьям. А всего лишь и требуется, что спаять несложную схему импульсного преобразователя напряжения на печатной плате, способной уместиться в ладони, и прихватить с собой пару пальчиковых батареек.

Вот и все, что нужно для счастья! Однако не будем увлекаться, а перейдем непосредственно к сути статьи. Мы уже не раз рассказывали про теоретические и практические аспекты конструирования в домашних условиях импульсных блоков питания, например, Импульсный преобразователь , Импульсный источник питания , Автомобильный преобразователь напряжения и др ; излагали методики расчета трансформаторов, делились полезной литературой по силовой электронике, рекомендуемой для прочтения не только начинающим электронщикам, например, Импульсные источники питания , Расчет силового трансформатора ; а в статье Схема преобразователя мощностью ВА развернулся целый, можно сказать, диспут по переделке схемы.

По этому поводу решили даже отдельную статью опубликовать, дабы показать общие теоретические принципы разработки импульсных блоков питания. Изложенный материал с заострением внимания на отдельных вопросах проектирования и схемотехники импульсных блоков вторичного электропитания призван показать радиолюбителям весь алгоритм их расчета. Все технические, конструкторские, схемные дополнения и решения по мере необходимости будут выкладываться ниже в комментариях.

Всех заинтересованных электронщиков и опытных радиоинженеров просим принять участие в обсуждении импульсных блоков питания. Итак, для начала в общих чертах обозначим, какие основные модули есть в любом импульсном блоке электропитания. В типовом варианте импульсный блок питания условно можно разделить на три функциональные части.

Вот, собственно, и все, что нужно для сборки импульсного блока питания. Выше на фото основные части ИБП выделены. Для наглядности выделим эти модули и на электрической принципиальной схеме любого импульсного блока питания.

Для примера:. Теперь помодульно будем разрабатывать схемотехническое решение будущего устройства. Для начала определимся с задающим генератором. Если быть точнее, то с ШИМ-контроллером. В настоящее время, как вы понимаете, их существует огромное количество. Здесь, пожалуй, основными критериями выбора являются доступность и цена вопроса. Нам нужен не любой генератор, а именно с широтно-импульсной модуляцией.

На выходе контроллера либо единица высокий уровень либо ноль низкий уровень. В соответствии с этим выходные транзисторы открыты либо закрыты, подают напряжение на катушку импульсного трансформатора либо нет. Причем происходит такое переключение с высокой периодичностью как указывалось ранее, обычно частота 30…60 кГц.

Настраивается частота в зависимости от потребностей проектировщика внешней цепью обвязки ШИМ-контроллера, состоящей, как правило, из резисторов и конденсаторов.

Но это не принципиально. Можно взять практически любой двухтактный контроллер. Например, один из наиболее распространенных TL Схема задающего генератора на его базе показана выше. Вообще, типовую схему включения любой другой микросхемы можно найти в технической документации на нее datasheet. Контроллер КЕУ2 предназначен для использования в качестве схемы управления импульсными источниками вторичного электропитания, работающими на частоте до 1 МГц. Благодаря высокому быстродействию микросхема нашла широкое применение и хорошо себя зарекомендовала.

Полумостовые выходные каскады контроллера спроектированы для работы на большую емкостную нагрузку, например, затворы мощных МОП-транзисторов, и коммутируют как втекающий, так и вытекающий ток.

Описание выводов КЕУ2 следующее:. Стоит отметить также, что частота импульсов зависит он номиналов резистора и конденсатора на 5 и 6 выводах микросхемы. Причем за паузу так называемое, мертвое время между импульсами отвечает емкость конденсатора. А это прямо сказывается на обеспечении одновременного закрытия выходных ключей, дабы избежать сквозных токов. Вопрос особенно актуален при больших мощностях.

Сопротивление резистора выбирается из диапазона 3… кОм, емкость конденсатора — 0,47… нФ. Номограммы для подбора этих радиодеталей ниже на рисунке:. Таим образом, для обеспечения мертвого времени в? Теперь смотрим на левый график. О частоте дополнительно будет сказано ниже. На данном этапе в качестве номинальной примем 60 кГц. Значит резистор для нашего задающего генератора нужен номиналом? Поставим подстроечный на 4,7 кОм. Им можно будет слегка повышать частоту, тем самым повышая мощность блока питания в целом.

Важной функцией КЕУ2 является их совместное использование. Для этого существует функциональный 4 вывод синхронизации. В итоге можно получить два синхронно работающих генератора ШИМ. Применений такому способу можно найти масса. Поскольку генераторы будут работать синхронно, то каждый из них можно нагрузить отдельным выходным каскадом с силовыми ключами и импульсным трансформатором.

При этом можно применить трансформаторы меньшей габаритной мощности. Соответственно, мы сможем снять часть нагрузки с транзисторов силового каскада, обмоточного провода, также нам понадобиться сердечник меньшего размера.

В связи с этим можно даже сэкономить на покупке радиодеталей для будущего ИБП. Схема синхронизации двух ШИМ-контроллеров ведущего и ведомого выглядит так:. Однако в общеобразовательных целях ограничимся включением КЕУ2 в единичном типовом варианте, так как перед нами стоит цель дать вам общие навыки разработки. А уж рациональность использования той или иной схемы, технического решения будет зависеть от цели использования импульсного блока питания. С первым функциональным модулем будущего блока вторичного электропитания разобрались.

Окончательно принимаем схемотехнический вариант генератора на КЕУ2, как показано на рисунке выше под цифрой 1. В случае необходимости на конечной стадии проектирования номиналы деталей можно будет подкорректировать, что, собственно, не скажется на функциональной схеме генератора. Что касается биполярных, то их существенными недостатками являются повышенное остаточное напряжение на коллекторе в режиме насыщения, большая мощность управления по базовой цепи и большое время рассасывания.

Все это приводит к значительному снижению КПД ключей. А IGBT или биполярные транзисторы с изолированным затвором слишком дороги и не особо распространены. Давайте определим границы подбора МОП-транзисторов. По условию нам нужен импульсный блок питания мощностью ватт от электросети вольт. Это значит, что после выпрямительных диодов и фильтрующего конденсатора вольт переменного тока преобразуются в … вольт постоянного.

Это при номинальном напряжении В. Но в электросети может быть и и вольт. Будущий импульсный преобразователь будет двухтактного типа , так как однотактные хорошо зарекомендовали себя на мощностях до ватт. Схему включения силового каскада двухтактного импульсного блока питания выбираем из трех существующих. Это, как было сказано, мостовая full-bridge , полумостовая half-bridge или со средней точкой push-pull. Последняя схема наиболее эффективна с напряжением на входе до вольт и мощностью до ватт.

Полумостовая и мостовая схемы эффективно используются при более высоком напряжении на входе а у нас В и с мощностями до 1 кВт в первом и выше 1 кВт во втором случае. Нам подходит полумостовая схема включения силового каскада. Частоту переключения силовых транзисторов возьмем порядка 60 кГц. Из-за возможного дрейфа частоты она может повыситься до 65 кГц. Можно, конечно, увеличить частоту до кГц, а то и больше. Однако многие магнитные материалы, применяемые в качестве сердечников импульсных трансформаторов, не способны работать на таких частотах.

К тому же при повышении частоты нам понадобятся высокочастотные выпрямительные мощные диоды. А они не дешевы и для многих труднодоступны. К тому же, после двухполупериодного выпрямителя частота повышается в два раза. Так что ограничимся частотой в 60 кГц, как наиболее оптимальной. Теперь определим амплитуду номинального напряжения на первичной обмотке импульсного трансформатора с учетом падения напряжения на переходе транзисторов.

Минимальная амплитуда при падении напряжения в сети до вольт составит не более В, а максимальная при повышении до В — не менее В. По расчетам нам нужен MOSFET с напряжением сток-исток от вольт и максимально допустимой силой тока через переход не ниже 6 ампер. Здесь опять же исходим из доступности и стоимости.

Микросхемы для импульсных источников питания

Только зарегистрированные пользователи могут участвовать в опросе. Войдите , пожалуйста. Я так и не увидел выкладок почему именно такая емкость на выходе ККМ. Или просмотрел? Были расчеты или просто эмпирически с запасом? Почему а не что-нибудь типа с встроенным драйвером?

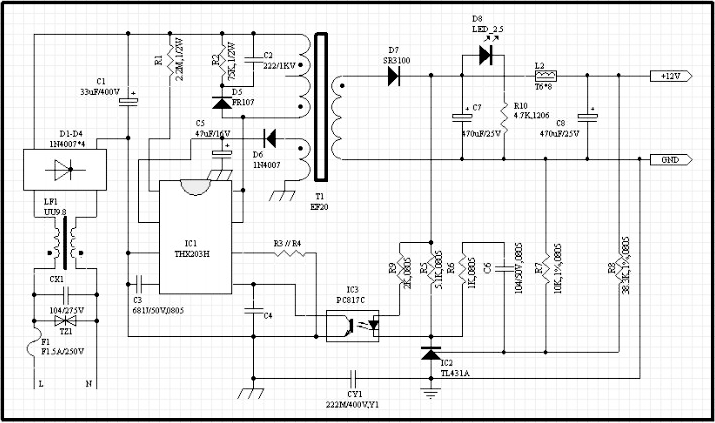

THXH Микросхема регулятор импульсного источника питания DIP-8 (7- PIN) Блок питания универсальный импульсный Robiton TNS мА .

Ремонт импульсных блоков питания своими руками телевизоров

Свежие новости Все остальные свежие новости обитают на главной странице. Схемы импульсных блоков питания на микросхемах IR с устройством мягкого пуска и защитой от токовых перегрузок и КЗ. Двуполярный ИБП для питания усилителей, а так же лабораторный с регулируемым выходным напряжением. Узкораспахнутые глаза нескольких офонаревших финно-угров, а так же электромагнитную мешанину помех в полосе частот Железный конь пришёл на смену крестьянской лошадке! Энергосберегающие лампы, телевизоры, компьютеры, зарядные устройства и прочий хай-тек с импульсными источниками питания — на смену лампочке Ильича! Вот и приходится бедолаге-радиолюбителю уживаться с разномастными ИБП, излучающими в эфир интенсивный высокочастотный шлак во всех КВ-диапазонах.

Как сделать импульсный блок питания

Что является обязательной частью любого электронного устройства? Это блок питания. Любое устройство надо как-то питать, иначе оно просто не будет работать. А что является главным для блока питания? Экономичность, небольшие размеры, ну и желательно стабильность.

А как создать БП под уже имеющуюся микросхему?

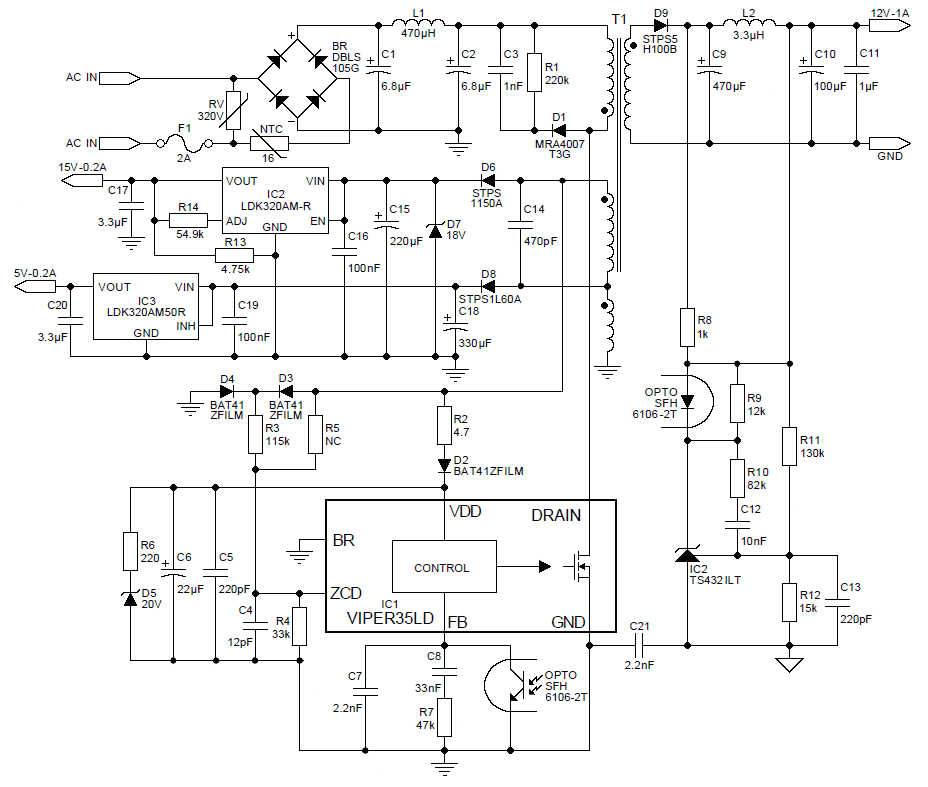

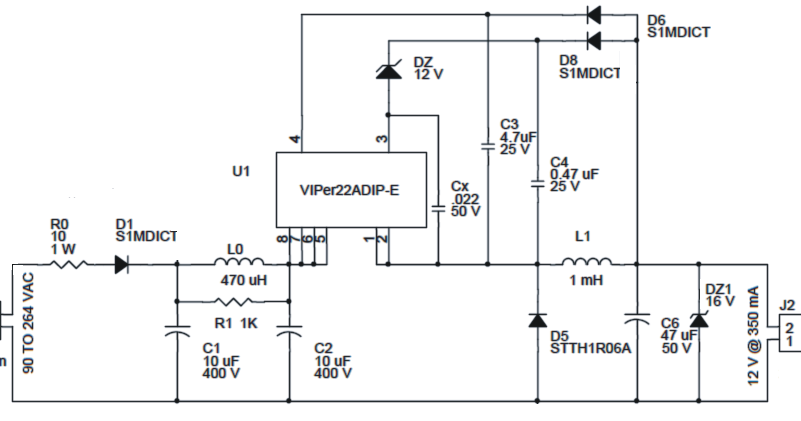

Микросхемы импульсных блоков питания серии VIPer

ШИМ или в английском PWM Pulse-Width Modulation широтно-импульсная модуляция — способ используемый для контроля величины напряжения и тока в блоках питания. Принцип действия ШИМ состоит в изменении ширины импульса постоянной амплитуды при постоянной частоте. Принципы ШИМ регулирования получили широкое распространение в импульсных преобразователях, в схемах управления двигателями постоянного тока , яркостью свечения светодиодов и т. Справочная подборка дает развернутую техническую информацию о ИМС для линейных источников питания. Рассмотрено очень много микросборок ведущих зарубежных фирм, имеющихся на Российском рынке. Микросборка ШИМ-контроллера типа KA можно заметить в схемах блоков питания бытовой и компьютерной техники, ее также используют для управления ключевыми транзисторами в радиолюбительской практике.

микросхемы для импульсных блоков питания

Импульсные блоки питания англ. Switching Power Supply вновь и вновь становятся предметом дискуссий, споров, а их проектирование и конструирование вызывают некоторые затруднения в радиолюбительских кругах. Все чаще именно к импульсным устройствам питания обращаются взоры домашних радиомастеров, поскольку они обладают целым рядом неоспоримых преимуществ по сравнению с традиционными трансформаторными блоками. Однако многие радиолюбители, в частности начинающие, не решаются собирать их, несмотря на их повсеместное применение в современном радиоэлектронном производстве. Причин тому масса. От непонимания принципов действия до сложности схемотехники импульсных блоков вторичного питания. Некоторые просто напросто не могут найти требующуюся радиоэлементную базу. А вот опытные радиоинженеры давно уже отказались от тяжелых габаритных трансформаторов электропитания в бытовой компактной электронике.

Маломощный импульсный источник питания можно сделать своими руками если использовать одну из микросхем: TNY на Вт.

Микросхемы Infineon для импульсных источников питания

Импульсный блок питания мощностью Вт на контроллере CRS. Защитный треугольник на варисторах. Простой импульсный блок питания.

Микросхемы импульсных блоков питания серии VIPer

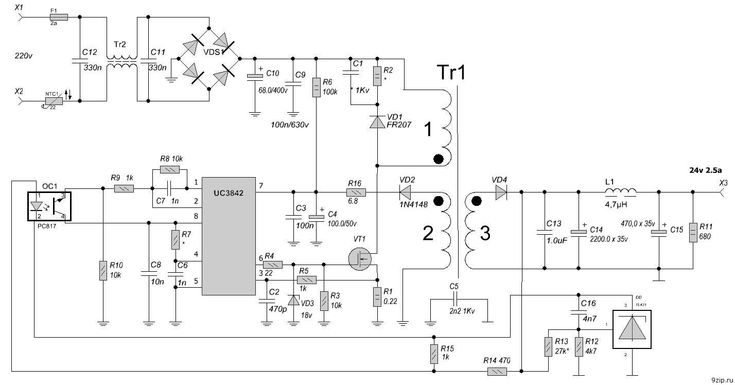

ВИДЕО ПО ТЕМЕ: Принцип работы ШИМ контроллера UC3843 в импульсном блоке питания.

Современный рынок источников питания предлагает разработчику широкий выбор различных изделий электроники, каждое из которых в той или иной степени готово к решению поставленных перед инженерами задач. Данная статья имеет перед собой цель рассмотреть и помочь выбрать оптимальные решения из предложений наиболее известных игроков рынка импульсных источников питания. Раньше системам питания в функциональной схеме на этапе проектирования очень часто уделялось внимание уже на завершающей стадии, многие специалисты недооценивали их возможность по усовершенствованию изделия в целом. В последнее время тенденции развития электронной промышленности поставили на первый план перед разработчиками такие задачи, как уменьшение энергопотребления, массогабаритных характеристик, времени разработки и конечной стоимости изделия.

Местонахождение: Любое. Выбрать несколько.

Наибольшее распространение в источниках питания для бытовой аппаратуры получили импульсные блоки питания с импульсным трансформатором, в которых силовой ключ работает на постоянной частоте повторения импульсов, а длительность самих импульсов изменяется под действием формирователя широтно-импульсной модуляции ШИМ ШИМ, англ. Определение : широтно-импульсная модуляция — процесс управления мощностью, подводимой к нагрузке, путем изменения скважности импульсов, при постоянной частоте. Формирование ШИМ осуществляется с помощью порогового элемента ПЭ, на один вход которого подается пилообразное напряжение U пил а на второй — медленно изменяющееся напряжение U изм , пропорциональное значению выходного напряжения лока питания U вых. Изменение наклона пилы или уровня напряжения U изм приводит к изменению момента срабатывания ПЭ, а значит, и длительности импульсов t о на выходе ключа К рис. Отметим, что пилообразное напряжение может сниматься как с выхода специального генератора, так и с низкоомного резистора, включенного последовательно с силовым ключом К во время замкнутого состояния ключа ток, проходящий по нему и по соответствующей обмотке импульсного трансформатора, близок по форме к пилообразному.

В статье рассмотрено многочисленное семейство выпускаемых ведущей европейской фирмой Infineon Technologies микросхем для импульсных ключевых источников питания. Импульсные источники питания в силу присущих им преимуществ перед аналоговыми источниками питания нашли самое широкое применение во вторичных источниках питания для современной бытовой и промышленной электронной аппаратуры. Их основные преимущества заключаются в следующем:. Обобщенная функциональная схема импульсных источников питания приведена на рис.

Микросхемы для современных импульсных источников питания — флипбук страница 1-50

Published by Usakin Alexey, 2019-12-16 01:00:40

Read the Text Version

No Text Content!

Pages:

• 1 - 50
• 51 - 100
• 101 - 150
• 151 - 200
• 201 - 250
• 251 - 288

Mitsubishi, Microchip, Atmel, Intel, Altera, Holtek, International Rectifier, Aries, Wells, Wintek, Paralight, Vishay, Hitano, Ersa. .. Почта: 195196 СПб, а/я 29; [email protected] www.symmetron.ru Микросхемы, транзисторы, АССОРТИМЕНТНЫЙ СКЛАД диоды, силовые приборы, ШИРОКИЙ выбор со склада СВЧ приборы, отечественных (в т.ч.с “приемкой заказчика”) оптоприборы, и зарубежных компонентов индикаторы, светодиоды, Оперативная доставка лампы, Гарантия качества кварцы, Бесплатный каталог реле, панельки, С. Петербург (812) 278 8484 Москва (095) 214 0556 Новосибирск (3832) 119 081 Ставрополь разъемы, (8652) 357 775 Ростов на Дону (8632) 423 273 Киев (044) 516 5444 Харьков (0572) 303 577 переключатели, Минск (017) 222 5959 Розничная продажа — фирменная сеть магазинов “МИКРОНИКА”: резисторы, С. Петербург, Новочеркасский, 51 (812) 444 0488; Новосибирск, Геодезическая, 2 (3832) 119 045 конденсаторы, SMD, паяльное оборудование, монтажный и измерительный инструменты Перечень микросхем Тип Фирма Функциональное назначение Стр. 3 HIP5061 HARRIS-SEMICONDUCTOR Ìîùíûé ØÈÌ-ïðåîáðàçîâàòåëü. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 ЭНЦИКЛОПЕДИЯ РЕМОНТА® HIP6002 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ñèíõðîííûé ïðåîáðàçîâàòåëü . . . . . . . . . . . . . . . . . . . . . . 10 HIP6003 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ØÈÌ-ïðåîáðàçîâàòåëü. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 HIP6004 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ñèíõðîííûé ïðåîáðàçîâàòåëü . . . . . . . . . . . . . . . . . . . . . . 13 HIP6005 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ØÈÌ-ïðåîáðàçîâàòåëü. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 HIP6006 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ñèíõðîííûé ïðåîáðàçîâàòåëü . . . . . . . . . . . . . . . . . . . . . . 17 HIP6007 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ñèíõðîííûé ïðåîáðàçîâàòåëü . . . . . . . . . . . . . . . . . . . . . . 18 HIP6008 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ØÈÌ-ïðåîáðàçîâàòåëü. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 HIP6012 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ñèíõðîííûé ïðåîáðàçîâàòåëü . . . . . . . . . . . . . . . . . . . . . . 17 HIP6013 HARRIS-SEMICONDUCTOR Ïîíèæàþùèé ñèíõðîííûé ïðåîáðàçîâàòåëü . . . . . . . . . . . . . . . . . . . . . . 18 ICL7660 MAXIM Ñõåìà óïðàâëåíèÿ DC-DC ïðåîáðàçîâàòåëåì . . . . . . . . . . . . . . . . . . . . 20 L296 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 21 L4960 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 22 L4962 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 23 L4963 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 24 L4964 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 25 L4970A SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 26 L4972A SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 29 L4973V3/V5/ D3/D5 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 30 L4974A SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 29 L4975A SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 26 L4977A SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 26 L4981A/B SGS-THOMSON Êîððåêòîð êîýôôèöèåíòà ìîùíîñòè . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 L4985 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 27 L4990 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì ñåòåâûì èñòî÷íèêîì ïèòàíèÿ . . . . . . . 33 L4992 SGS-THOMSON Òðåõêàíàëüíàÿ ñõåìà óïðàâëåíèÿ èñòî÷íèêîì ïèòàíèÿ . . . . . . . . . . . . . 36 L6213 SGS-THOMSON Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ è äðàéâåð ñîëåíîèäà . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 L6560 SGS-THOMSON Êîððåêòîð êîýôôèöèåíòà ìîùíîñòè . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 LT1070 LINEAR TECHNOLOGY Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 39 LT1071 LINEAR TECHNOLOGY Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 39 LT1072 LINEAR TECHNOLOGY Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 39 LT1073 LINEAR TECHNOLOGY Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 40 LT1074 LINEAR TECHNOLOGY Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 41 LT1076 LINEAR TECHNOLOGY Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 41 LT1082 LINEAR TECHNOLOGY Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 44 LT1105 LINEAR TECHNOLOGY Ñõåìà óïðàâëåíèÿ èìïóëüñíûì èñòî÷íèêîì ïèòàíèÿ. . . . . . . . . . . . . . . 45

Pages:

• 1 - 50
• 51 - 100
• 101 - 150
• 151 - 200
• 201 - 250
• 251 - 288

Высоковольтные резисторы для нестандартных блоков питания

АКТИВНЫЕ, EEE-компоненты, ПАССИВНЫЕ

На рынке представлен широкий спектр источников питания, а разнообразие применений резисторов в этих конструкциях значительно расширяет выбор. Итак, для целей данной статьи источниками питания будем называть устройства, имеющие фиксированные выходы постоянного тока до нескольких кВ.

Вне зависимости от области применения разработчики источников питания должны знать особые правила техники безопасности или окружающей среды, применимые к данной области, а также фактические электрические характеристики. В этой статье будет рассмотрено использование резисторов для регулирования выхода источника питания и защиты источника питания от сбоев.

Номенклатура источников питания часто берется из того, является ли вход переменным или постоянным током, и какой тип регулирования используется для обеспечения правильного выхода постоянного тока – нормально переключаемый режим или линейный. Сетевое напряжение обычно питает источники переменного-постоянного тока, в то время как источник постоянного-постоянного тока может питаться от батареи или любого другого источника питания постоянного тока. В этих преобразователях постоянного тока используется технология импульсного режима для изменения входного напряжения на более высокое (повышающее) или более низкое (понижающее) выходное напряжение.

Стандартные блоки питания доступны для многих рынков и для общего использования, но в некоторых случаях требуется индивидуальная конструкция. Производители и поставщики резисторов, такие как Riedon, имеют многолетний опыт помощи клиентам в выборе правильного компонента для каждого приложения.

Линейные регуляторы

Чтобы понять роль компонентов в источниках питания, необходимо понять основы работы источников питания. Многие инженеры помнят разработку схемы, подобной показанной на рис. 1. В схеме используется стабилитрон для подачи постоянного напряжения на нагрузку (R2). R1 используется для обеспечения минимального тока, чтобы поддерживать стабилитрон в постоянном состоянии пробоя, а также тока нагрузки.

Рисунок 1 : Простая схема стабилизатора Зенера

Этот тип системы хорошо работает для маломощных цепей с довольно постоянным напряжением питания и нагрузкой. Если ток нагрузки уменьшится или напряжение питания значительно возрастет, то диод может превысить свою номинальную рассеиваемую мощность. Резисторы в такой схеме довольно легко указать, если они рассчитаны на общую мощность стабилитрона и нагрузки.

Для источников питания, которые могут иметь изменения питания или нагрузки, в последовательной конструкции может использоваться проходной транзистор, который обеспечит регулируемый ток нагрузки и снизит выходное напряжение до желаемого значения. Рисунок 2 демонстрирует этот тип схемы. В таких конструкциях обычно используется регулятор IC или регулятор с малым падением напряжения (LDO) для регулирования питания нагрузки. Делитель напряжения, образованный резисторами R1 и R2, измеряет и устанавливает выходное напряжение относительно опорного напряжения. Если схема имеет фиксированный выход, делитель будет расположен внутри; для других приложений один или оба резистора могут быть размещены снаружи.

Значения резисторов выбираются для получения требуемого соотношения, поэтому наиболее важным соображением является точность. Если схема компаратора имеет высокий коэффициент усиления и высокое входное сопротивление, значение для наихудшего случая можно легко рассчитать с помощью приведенного выше уравнения, сначала при максимальном R1 и минимальном R2, а затем при максимальном R2 и минимальном R1. Эти расчеты показывают максимальное потенциальное отклонение от желаемого результата.

Импульсные источники питания

Линейные источники питания могут быть неэффективными из-за того, что энергия расходуется как в устройстве последовательного прохода, так и в нагрузке. Неэффективность возрастает с увеличением падения напряжения на нагрузке.

Рис. 2: Упрощенная схема последовательного линейного регулятора

Для повышения эффективности часто используется другая топология питания. Импульсный источник питания (SMPS) принимает нерегулируемое входное напряжение постоянного тока и переключает его на высокой частоте (от 10 кГц до 1 МГц). Рабочий цикл определяет выходное напряжение постоянного тока после выпрямления и сглаживания.

Регулировка выхода SMPS также использует делитель потенциала, но на этот раз для регулирования частоты коммутации и рабочего цикла. SMPS может достигать эффективности до 95%, избегая потерь от падения напряжения линейного регулятора. SMPS также может быть более компактным, чем линейный источник переменного/постоянного тока аналогичного номинала, поскольку высокочастотный трансформатор и конденсаторы фильтра/резервуара намного меньше.

Основным недостатком СМПС является то, что она должна иметь минимальную нагрузку. Условия без нагрузки могут привести к повреждению источника питания. Чтобы избежать этого условия, разработчики часто используют силовой резистор в качестве фиктивной нагрузки. Этот резистор предназначен для получения минимальной указанной нагрузки, если основная нагрузка отключена. Естественно, фиктивный резистор будет рассеивать мощность, что повлияет на общую эффективность источника питания, и это необходимо учитывать при выборе резистора.

Другой способ обойти эту проблему — использовать шунтирующий резистор на выходе, если нагрузка разомкнется. Другие резисторы также используются в конструкциях SMPS в целях безопасности. Мощные резисторы с низким сопротивлением часто защищают от перенапряжения. Токоограничивающие конструкции защищают от коротких замыканий.

Этот тип технологии переключения также используется в преобразователях постоянного тока для изменения одного значения постоянного напряжения на другое. Понижающие преобразователи очень похожи в работе на описанную ранее конструкцию SMPS. Повышающие преобразователи выдают более высокое напряжение, чем входное, используя методы подкачки заряда. Обе технологии используют схожие способы регулирования выходного напряжения и защиты цепи.

Другое применение резисторов в источниках питания

Пропускные резисторы в основном используются для разрядки конденсаторов в цепи. Они расположены параллельно нагрузке и используются в преобразователях AC-DC и DC-DC для разряда сглаживающих и накопительных конденсаторов соответственно. Конденсаторы сохраняют свой заряд после отключения питания и могут быть опасны для пользователей. Есть два основных момента, которые необходимо сбалансировать при выборе резисторов для этой задачи: они должны иметь достаточно высокое сопротивление, чтобы потреблять мало энергии, когда схема работает, и достаточно низкое значение, чтобы быстро разрядить конденсаторы.

Резисторы ограничения пускового тока ограничивают величину тока, который может возникнуть при первоначальном включении источников переменного/постоянного тока и зарядке накопительного конденсатора. Эти резисторы обычно имеют очень маленькое значение и устанавливаются последовательно с линией питания переменного тока. В источниках большей мощности для этой цели часто используются резисторы с отрицательным температурным коэффициентом (NTC). Эти резисторы имеют сопротивление, которое падает по мере их самонагрева. Одним из недостатков использования резисторов этого типа является то, что во время работы необходимо поддерживать постоянную температуру, чтобы обеспечить поддержание низкого сопротивления. Третий тип решения включает использование импульсных резисторов, номинальная энергия которых обычно измеряется в джоулях. Это дает лучшее представление об их возможностях, чем обычная непрерывная номинальная мощность, которую обозначает мощность.

Балансировочные резисторы модулируют ток нагрузки при использовании нескольких источников питания. Часто использование более одного преобразователя постоянного тока в параллельном соединении может быть дешевле, а также более энергоэффективным и компактным, чем использование одного источника высокой мощности. При разработке схемы такого типа невозможно просто соединить выходы вместе; должен быть способ обеспечить равномерное распределение нагрузки. На рис. 3 показаны резисторы R SHARE, компенсирующие слабину между выходами преобразователя.

Рис. 3: Балансирующие резисторы распределяют нагрузку между преобразователями постоянного тока

Этот метод распределения нагрузки также используется в других типах источников питания, особенно в тех, которые используют силовые транзисторы. Несколько транзисторов, включенных параллельно, питают нагрузку, а резисторы, разделяющие нагрузку, используются последовательно.

Еще один случай, когда требуется балансировка, показан на рис. 4. В этом сценарии накопительные конденсаторы подключаются последовательно к выходу источника постоянного тока. Токи утечки электролитических конденсаторов действуют как сопротивление параллельно конденсатору, RL1 и RL2 на схеме. Эти значения сопротивления могут значительно различаться, и, поскольку они действуют как делитель напряжения на выходе, это может вызвать несоответствие напряжения на конденсаторе, что может привести к превышению номинала конденсатора. Согласованные резисторы RB1 и RB2 противодействуют этому эффекту.

Рис. 4: Балансирующие резисторы обеспечивают одинаковое напряжение на выходных конденсаторах

Делители высокого напряжения используются для обеспечения обратной связи в цепи регулирования. Эти резисторы часто могут иметь второстепенное назначение, например, контролировать подачу высокого напряжения в дефибрилляторах, заряжать накопительный конденсатор и отключать питание при желаемом уровне заряда.

Датчик высокого тока используется для измерения тока питания. Измерение выполняется с использованием принципов шунтирующего амперметра, когда резистор с малым сопротивлением включается последовательно, а падение напряжения измеряется для расчета тока. Разработчик схемы такого типа должен выбирать между резистором с низким сопротивлением, чтобы свести к минимуму тепловыделение и потери мощности, и резистором с высоким сопротивлением, чтобы упростить измерения.

Резюме

Почти каждое применение резисторов в конструкции источников питания имеет различные приоритеты спецификаций и требования к рабочим характеристикам. К ним относятся резисторы, которые должны выдерживать высокое напряжение, ток и мощность, а также резисторы, требующие низких допусков. Часто требуются специальные атрибуты, такие как способность к перенапряжению или отрицательный TCR.

Источник : статья ELE Times

• Автор
• Последние сообщения

doEEEt Media Group

doEEEt media — группа, стоящая за каждой записью в этом блоге.
Команда экспертов, которая сообщает вам последние и самые важные новости о рынке EEE Part and Space.

Последние сообщения doEEEt Media Group (посмотреть все)

0 0 голосов

Рейтинг статьи

Предыдущий пост

Алюминиево-полимерные конденсаторы SMD с низким ESR SP-Cap

Следующий пост

Toray увеличивает мощность производства полипропиленовой пленки для удовлетворения растущего спроса

ИСТОЧНИКИ ПИТАНИЯ МОДУЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ

KEPCO, INC. • 131-38 СЭНФОРД АВЕНЮ • ФЛАШИНГ, НЬЮ-ЙОРК. 11355 США
ТЕЛ (718) 461-7000 • ФАКС (718) 767-1102
www. kepcopower.com • электронная почта: [email protected]

RMW Kepco RMW Серия RMW компании Kepco представляет собой 300-ваттные блоки питания общего назначения с U-образным шасси и одним выходом, а модель RMW 51212K-300 имеет тройной выход: +5 В и 12 В. Их небольшой размер и очень низкий профиль позволяют устанавливать RMW в небольших помещениях. Они полностью соответствуют международным стандартам безопасности и подавляют как кондуктивное, так и излучаемое излучение до уровней FCC класса B. RMW соответствуют требованиям RoHS (сокращение содержания вредных веществ). Широкий диапазон входного сигнала: 85–264 В переменного тока с коррекцией коэффициента мощности Выходные напряжения: 5 В, 12 В, 15 В, 24 В, 28 В, 48 В и один тройной выход: +5 В и 12 В

RTW Серия Kepco RTW представляет собой блоки питания общего назначения с L-образным шасси и одним выходом. Они доступны с уровнями мощности 50, 100 и 300 Вт. Их небольшой размер и очень низкий профиль позволяют устанавливать RTW в небольших помещениях. Они полностью соответствуют международным стандартам безопасности и подавляют как кондуктивное, так и излучаемое излучение до уровней FCC класса B. Коррекция коэффициента мощности (PFC) является стандартной, при этом входной коэффициент мощности обычно равен 0,9. 9. Это сводит к минимуму возможность внесения искажений в сеть переменного тока, поскольку входная проводимость источника питания имеет место в течение всего цикла переменного тока. Широкий диапазон входного напряжения: 85–265 В переменного тока; 110-370 В постоянного тока Выходные напряжения: 3,3 В, 5 В, 12 В, 15 В, 24 В, 28 В и 48 В

МТЗ Kepco MTW Серия Kepcos MTW — это доступные по цене блоки питания с тройной мощностью мощностью 15, 30 и 60 Вт, выполненные в стиле карт для ПК и соответствующие требованиям RoHS (Reduction of Hazardous Substances). Все три модели производят 5 вольт и 12 вольт постоянного тока от вход переменного тока, который принимает 85-265 В переменного тока. Выход 5 В изолирован от выходов 12 В, и для любого из выходов не требуется минимальная нагрузка. Все модели MTW соответствуют стандарту UL 609.Требования 50-1.c-UL и TV Rheinland EN60950. Маркировка CE согласно LVD. MTW соответствуют всем применимым спецификациям по электромагнитным помехам, классам B и электростатическим разрядам. Широкий диапазон входного напряжения: 85–265 В переменного тока; 110-370 В постоянного тока Выходные напряжения: 5 В, +12 В, -12 В при 15 Вт, 30 Вт или 60 Вт

РКЭ Серия RKE — это легкие (менее 7 фунтов), компактные (менее 160 кубических дюймов), полностью закрытые/экранированные силовые преобразователи, выдающие 24 В или 48 В постоянного тока для питания систем распределенного питания, двигателей, приводов или нагревателей. Их универсальный вход переменного тока (85-265 В переменного тока) соответствует домашнему напряжению 115 В переменного тока или 230 В переменного тока, хотя они производят значительно больше выходной мощности при более высоком входе. Коррекция коэффициента мощности является стандартной, как и полное соответствие всем международным стандартам безопасности и электромагнитных помех. Блоки могут быть легко подключены параллельно для большей мощности. Текущий обмен встроен. Переключатель MOSFET компании RKE работает с частотой переключения 140 кГц, что обеспечивает эффективность преобразования более 80%. Их чистый выход постоянного тока имеет как защиту от перенапряжения, так и защиту от перегрузки по току. ограничение искробезопасности. Широкий диапазон входного сигнала: 85–265 В переменного тока Выходные напряжения: 24 В и 48 В

RKW Программируемый Программируемые блоки питания серии RKW (размеры 300, 600 и 1500 Вт) соответствуют требованиям RoHS (Reduction of Hazardous Substances), промышленным источникам питания с одним выходом, которые обеспечивают выходное напряжение постоянного тока от 3,3 В до 48 В от сети переменного тока 85–265 В переменного тока. с коррекцией коэффициента мощности (PFC) для уменьшения гармонических искажений сети переменного тока. Это полностью закрытые блоки питания с вентиляторным охлаждением. Все модели оснащены защитой от перенапряжения и перегрузки по току, а также дистанционным обнаружением ошибок, а также дистанционным управлением включением-выключением, дистанционной подстройкой напряжения и параллельным подключением ведущий-ведомый с функцией балансировки тока. Широкий диапазон входного сигнала: 85–265 В переменного тока; 110-370 В постоянного тока Выходные напряжения: 3,3 В, 5 В, 12 В, 15 В, 24 В, 28 В и 48 В

Открытая рама RKW Серия RKW Open Frame (размеры 30, 50, 100, 150 Вт) представляет собой L-образную конструкцию шасси с конвекционным охлаждением. Эти модели представляют собой блоки питания с одним выходом промышленного класса, которые обеспечивают выходное напряжение постоянного тока от 3,3 В до 48 В от сети переменного тока 85–265 В переменного тока с (за исключением моделей Open Frame мощностью 30 Вт) коррекцией коэффициента мощности (PFC) для уменьшения гармонических искажений. сети переменного тока. Все модели имеют защиту от перенапряжения и перегрузки по току, а также, за исключением моделей на 30 Вт, дистанционное обнаружение ошибок. Широкий диапазон входного сигнала: 85–265 В переменного тока; 110-370 В постоянного тока Выходные напряжения: 3,3 В, 5 В, 12 В, 15 В, 24 В, 28 В и 48 В

ДЖБВ Серия Kepco JBW представляет собой семь групп доступных по цене коммутационных модулей питания в стиле ПК-карт. источники питания, которые предлагают 10, 15, 30, 50, 75, 100 и 150 Вт постоянного тока низкого напряжения для космоса и OEM-производители, чувствительные к затратам. Все три группы производят одиночные выходы в диапазоне 5 вольт. до 24 В постоянного тока от входа переменного тока, который принимает 85–265 В переменного тока. Они также будут принимать вход постоянного тока от 120–370 В постоянного тока. Модели мощностью 75 Вт, 100 Вт и 150 Вт соответствуют требованиям RoHS. Широкий диапазон входного сигнала: 85–265 В переменного тока; 110-370 В постоянного тока Выход: 5 В, 12 В, 15 В, 24 В постоянного тока

HSP и ХСМ Серии импульсных блоков питания Kepco HSP и HSM состоят из десяти моделей, каждая из которых имеет мощность 1000 Вт. блоки питания с выходами от 3,3 вольт до 48 вольт и тремя мощностью 1500 Вт источники питания с выходами от 24 вольт до 48 вольт. Серия HSP представляет собой вставные модули, а HSM — модули с болтовым креплением. Все модели оснащены PFC. Функция HSP разделение тока для параллельного резервирования N+1; модели с ор-ингом диод, опция R, допускает горячую замену при подключении к Kepcos RA 60 серийный адаптер стойки. Выходное напряжение и Настройки ограничения тока регулируются с панели (только HSP) и могут быть удалены. скорректировано. Вход широкого диапазона (1000 Вт): 90–277 В переменного тока/125–420 В постоянного тока; (1500 Вт): 180–277 В переменного тока/250–420 В постоянного тока. Выходные напряжения (1000 Вт): 3,3 В, 5 В, 12 В, 15 В, 24 В, 28 В и 48 В; (1500 Вт): 24 В, 28 В и 48 В. Полноцветная брошюра для моделей Kepco HSF и HSP с горячей заменой доступна для загрузки (файл PDF — 250 КБ). ХСП HSM

ЭРД Это преобразователи постоянного тока в постоянный, работающие на частоте 300 кГц. Высокочастотное переключение, а также широкое использование нестандартных гибридных микросхем с компонентами для поверхностного монтажа позволяют добиться небольших размеров (высота ERD всего 3-3/4 дюйма). Микросхемы обеспечивают высокую надежность за счет малого количества деталей. ERD — это источники питания с трансформаторной изоляцией, полярность выхода которых не зависит от входной. Серия ERD монтируется на DIN-рейку. Вход: 24, 48 В постоянного тока Выход: 5В, 12В, 15В, 24В, 28В, 48В 30 Вт, 60 Вт, 150 Вт преобразователь постоянного тока в постоянный переключатель Внутренний триммер Встроенный фильтр электромагнитных помех Логика питания в норме Удаленное определение ошибки

Инкапсулированный блок питания и оборудование

Перейти к основному содержанию

фильтр

Номер детали	Документы	Функция	Герметик?	Максимальный ток	Максимальное напряжение	Тип упаковки	Технология	Типовое напряжение потерь в конденсаторе	Образцы запросов
MSK4800	Скачать	ПОЛУМОСТ PEM	Н	450	600	СТИЛЬ PEM С ПРОУШИНАМИ	БТИЗ	1,9
МСК4803	Скачать	ПОЛУМОСТ PEM	Н	600	600	СТИЛЬ PEM С ПРОУШИНАМИ	БТИЗ	2,55
МСК4808	Скачать	ПОЛУМОСТ PEM	Н	450	600	СТИЛЬ PEM С ПРОУШИНАМИ	БТИЗ	1,9
МСК4852	Скачать	3-ФАЗНЫЙ МОСТ С ТОРМОЗОМ	Н	150	1200	СТИЛЬ PEM С ПРОУШИНАМИ	БТИЗ	1,9

Результат не найден

фильтр

Номер детали	Документы	Функция	Герметик?	Максимальный ток	Максимальное напряжение	Тип упаковки	Технология	Изолирован?	Макс. рабочий цикл на	Образцы запросов
MSK4401	Скачать	3-ФАЗНЫЙ МОСТ	Н	29	75	20-КОНТАКТНЫЙ ПЛАСТИКОВЫЙ БЛОК ПИТАНИЯ	МОП-транзистор	Н	100

Результат не найден

фильтр

Номер детали	Документы	Функция	Герметик?	Тип упаковки	Максимальный ток	Максимальное напряжение	Тип переключателя, напряжение потери постоянного тока	Запрос образцов
MSK4251	Скачать	РЕГУЛЯТОР КРУТЯЩЕГО МОМЕНТА ПОСТОЯННОГО ТОКА С ЩЕТКАМИ	Н	20-КОНТАКТНЫЙ ПЛАСТИКОВЫЙ БЛОК ПИТАНИЯ	10	75	0,13

Результат не найден

фильтр

Номер детали	Документы	Функция	Максимальное напряжение питания	Максимальный выходной ток	Тип переключателя, напряжение потери постоянного тока	Макс. рабочий цикл на	Герметик?	Тип упаковки	Образцы запросов
MSK4225	Скачать	ШИМ-ДРАЙВЕР Н-МОСТА	75	20	0,45	100	Н	20-КОНТАКТНЫЙ ПЛАСТИКОВЫЙ БЛОК ПИТАНИЯ

Результат не найден

TTM является ведущим поставщиком микросхем для аэрокосмической, космической и оборонной промышленности, сертифицирован и соответствует требованиям MIL-PRF-38534 для микроэлектроники класса H (военная) и класса K (космическая).

TTM является одним из ведущих поставщиков мощных инкапсулированных модулей для использования в суровых или экстремальных условиях. В большинстве моделей используются легкие, высокопрочные опорные пластины из алюминиево-кремниевого сплава («AlSiC»), которые остаются плоскими и не деформируются, как медь. Прочные материалы и технологии изготовления позволяют большинству моделей выдерживать HAST и термоциклирование от -55 ° C до 125 ° C. Типичные напряжения составляют 600, 1200 и 1700 вольт, а токи варьируются от 150 до 1200 ампер. Переключатели обычно представляют собой высокоэффективные биполярные транзисторы с изолированным затвором или карбидокремниевые МОП-транзисторы с согласующими диодами. Эти модули были разработаны для требовательных высокопроизводительных приложений, таких как аэрокосмические и промышленные инверторы для производства ветровой и солнечной энергии. Индивидуальные проекты регулярно используются для уникальных приложений.

Мы предлагаем одни из лучших на рынке усилителей и операционных усилителей.

С напряжением от 55 до 1200 В и номинальным током от 5 до 800 А, скорее всего, у нас есть мостовой модуль, отвечающий вашим потребностям.

Упростите управление интерфейсом с помощью TTM.

Наши изолированные преобразователи постоянного тока в постоянный представляют собой герметичные высоконадежные устройства, предназначенные в первую очередь для аэрокосмической, оборонной и других областей применения в тяжелых условиях.

Наши высокопроизводительные и долговечные, регулируемые и прецизионные линейные регуляторы напряжения охватывают широкий спектр областей применения.

Наша линейка высокотемпературных продуктов предназначена для непрерывной работы при полной температуре.

TTM предлагает широкий выбор контроллеров двигателей, подходящих для большинства приложений сервоуправления и регулирования скорости.

TTM поставляет как нестандартные, так и стандартные микроэлектронные радиационно-стойкие компоненты для космических и оборонных приложений.

Большое количество нашей продукции может быть закуплено по стандарту оборонного логистического агентства военного/микросхемного чертежа (SMD).

Линейка импульсных стабилизаторов TTM позволяет разработчикам схем питать большинство современных сложных цифровых процессоров, ПЛИС, военных и спутниковых систем питания и подобных систем.

Выбрано ( 1 шт. )

«Esc», чтобы отменить выбор всего

Компания*

Должность*

Электронная почта*

Номер телефона*

Адрес

Адрес*

Город*

Штат/провинция*

Почтовый индекс*

Location*AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГуэр nseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth КореяЮжный СуданИспанияШри-ЛанкаSt.
