Принцип работы фотодиода

Фотодиод представляет собой полупроводниковый прибор, преобразующий световую энергию в электрическую. Основой фотодиода является p-n переход. При попадании света на p-n переход происходят следующие процессы:

Фотоны света с энергией большей, чем ширина запрещенной зоны полупроводника, поглощаются в области p-n перехода
При поглощении фотонов генерируются пары электрон-дырка
Под действием электрического поля p-n перехода электроны и дырки разделяются — электроны движутся в n-область, а дырки в p-область
Возникает фототок, пропорциональный интенсивности падающего света

Таким образом, при освещении фотодиода через него протекает ток, величина которого зависит от интенсивности падающего излучения. Это и обеспечивает преобразование оптического сигнала в электрический.

Основные характеристики фотодиодов

Ключевыми параметрами, определяющими свойства фотодиодов, являются:

Спектральная чувствительность — зависимость фототока от длины волны падающего излучения
Квантовая эффективность — отношение числа фотогенерированных носителей к числу падающих фотонов
Темновой ток — ток через фотодиод в отсутствие освещения
Быстродействие — время нарастания и спада фототока при импульсном освещении
Емкость p-n перехода — влияет на быстродействие и шумовые характеристики
Обнаружительная способность — отношение сигнал/шум при единичной мощности излучения

Знание этих параметров позволяет выбрать оптимальный фотодиод для конкретного применения. Как выбрать нужный фотодиод для вашей задачи?

Типы фотодиодов

В зависимости от конструкции и принципа работы выделяют следующие основные типы фотодиодов:

PIN-фотодиоды — имеют широкую область собственной проводимости между p- и n-слоями, что повышает чувствительность и быстродействие
Лавинные фотодиоды — работают в режиме внутреннего усиления за счет лавинного умножения носителей
Шоттки фотодиоды — используют контакт металл-полупроводник вместо p-n перехода
Гетерофотодиоды — содержат гетеропереходы из различных полупроводников
Многоэлементные фотодиоды — содержат массив фоточувствительных элементов на одной подложке

Каждый тип имеет свои преимущества и недостатки, определяющие области применения. Какой тип фотодиода лучше всего подходит для вашего проекта?

Преимущества фотодиодов

По сравнению с другими фотоприемниками фотодиоды обладают рядом важных достоинств:

Высокое быстродействие — время отклика может составлять единицы наносекунд

Широкий динамический диапазон — до 6-8 порядков по интенсивности света
Высокая чувствительность — могут регистрировать единичные фотоны
Низкий уровень шума — особенно в лавинных фотодиодах
Компактные размеры и низкое энергопотребление
Высокая надежность и большой срок службы
Простота применения — не требуют высоковольтного питания

Эти преимущества обеспечивают широкое применение фотодиодов в различных областях техники. Какие из этих преимуществ наиболее важны для вашего применения?

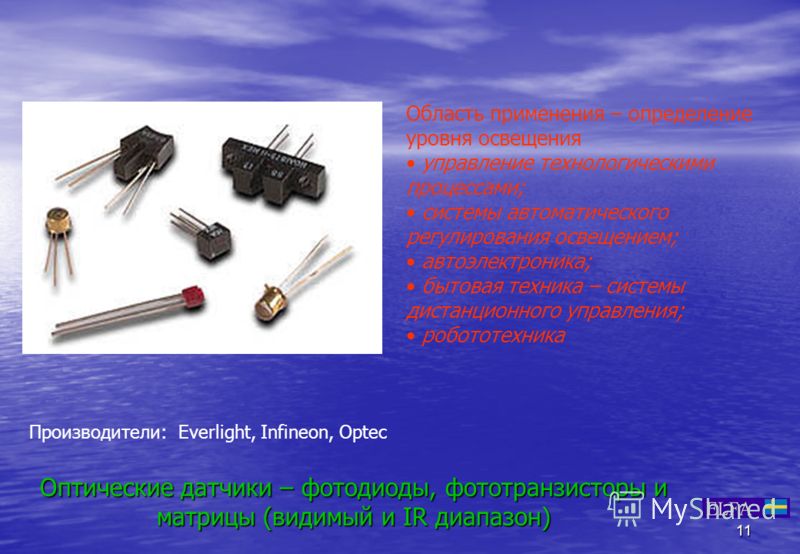

Области применения фотодиодов

Благодаря своим уникальным свойствам фотодиоды нашли применение во многих сферах:

Оптическая связь — детектирование сигналов в волоконно-оптических линиях связи
Измерительная техника — фотометрия, колориметрия, спектрометрия
Системы автоматики — датчики положения, перемещения, счетчики предметов
Медицинская техника — пульсоксиметрия, анализаторы крови

Системы безопасности — детекторы дыма, датчики движения
Бытовая электроника — пульты ДУ, сенсоры освещенности
Научные исследования — регистрация быстропротекающих процессов, детекторы частиц

Это далеко не полный перечень применений фотодиодов. В каких еще областях могут быть полезны фотодиоды?

Схемы включения фотодиодов

Существует два основных режима работы фотодиодов:

Фотовольтаический режим — фотодиод работает как источник тока без внешнего смещения

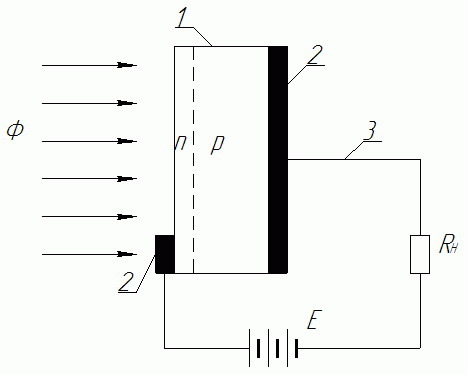

Фотопроводящий режим — на фотодиод подается обратное смещение

Выбор режима и схемы включения зависит от конкретного применения. Фотовольтаический режим обеспечивает минимальный темновой ток, но имеет большую емкость перехода. Фотопроводящий режим позволяет получить высокое быстродействие, но увеличивает темновой ток.

Типовая схема включения фотодиода содержит:

Источник обратного смещения
Нагрузочный резистор для преобразования фототока в напряжение
Операционный усилитель для усиления сигнала

Какая схема включения фотодиода оптимальна для вашего применения?

Перспективы развития фотодиодов

Технология фотодиодов продолжает активно развиваться. Основные направления совершенствования:

Повышение квантовой эффективности и чувствительности
Расширение спектрального диапазона
Увеличение быстродействия
Снижение уровня шумов
Создание многоэлементных матричных фотоприемников
Интеграция фотодиодов с электронными схемами обработки сигналов

Это позволит создавать более совершенные системы регистрации оптического излучения для различных применений. Какие еще перспективные направления развития фотодиодов вы видите?

особенности, типы, преимущества, 7 приложений —

Состав фотодиодного детектора

В этой статье мы поговорим о фотодиодном детекторе следующим образом:

Определение фотоприемника
Различные типы
Схема
Приложения
Что такое фотодиод
Особенности фотодиода
Принцип работы
Лавинный фотодиод
Схема
Приложения
Преимущества недостатки
Фототранзистор против фотодиода

Что такое фото-детектор?

Определение фото-детектора:

«Фотодетекторы — важные элементы, они обладают способностью преобразовывать свет в электрические сигналы».
фотоприемников являются важными элементами, полезными для обработки изображений, оптической связи, безопасности, ночного видения и обнаружения движения ».

Типы фотодетекторов:Типы фотодетекторов

Важные применения фотодетекторов:

Фотодетекторы могут использоваться для измерения таких свойств, как оптическая мощность, световой поток.
Они используются в различных типах оптических датчиков и микроскопов.
Фотодетекторы необходимы для лазерных дальномеров.
Быстрые фотодетекторы обычно используются в оптоволоконной связи, частотной метрологии и т. Д.

Что такое фотодиод?

Определение фотодиода:

«Фотодиод обычно представляет собой диод с pn переходом.

Когда фотон попадает в диод, он возбуждает электрон и генерирует подвижный электрон и дырку с положительным зарядом. Поглощение происходит в области истощения перехода, носитель будет удален из перехода за счет встроенного потенциала области истощения.

Как работает фотодиод?

Принцип работы фотодиода:

Фотодиод — это pn переход или конфигурация PIN. Если фотон попадает в диод, он производит электрон и положительно заряженную дырку. Когда происходит какое-либо поглощение в области истощения соединения, эти носители оказываются захваченными в стыке из встроенной области этой области истощения, которая создает фототок.

Фотодиоды широко используются как при обратном смещении, так и без него. Свет или фотон могут управлять током через эту схему, что приводит к прямому смещению, которое впоследствии вызывает «темновой ток» от обратного направления к фототоку. Это называется естественным эффектом и может лежать в основе конструкции солнечных элементов. Солнечная панель — это просто комбинация нескольких эффективных фотодиодов.

Обратное смещение создает незначительный ток в точно таком же направлении. Кроме того, у фотодиода меньше шума.

Лавинные фотодиоды имеют аналогичную предварительную компоновку, но обычно работают с большим обратным смещением. Это позволяет умножать каждый отдельный фотогенерируемый провайдер на лавинный сбой, что приводит к внутренним эффектам фотодиода и улучшает общую чувствительность устройства.

Материалы для фотодиода:

Материал, используемый в фотодиоде:

кремний
германий
Сульфид свинца

Компания материалы используется для построения фотодиода, важно для описания его свойств, потому что только фотоны с соответствующей энергией могут возбуждать электроны в запрещенной зоне и способны создавать значительные фототоки.

Важно помнить, что кремниевые фотодиоды имеют большую ширину запрещенной зоны и поэтому способны производить меньше шума, чем фотодиоды на основе германия.

С Транзисторы и ИС также изготовлены из полупроводникового материала и содержат p-n переходы, могут действовать как фотодиод. Это не принято, непрозрачный корпус обязателен для устранения этого эффекта. Хотя они не полностью непрозрачны для излучений высокой энергии, они все же могут вызвать неисправность ИС из-за индуцированного фототока.

Применение фотодиода:

Фотодиоды используются в бытовой электронике, например, в проигрывателях компакт-дисков, детекторах огня и дыма, пультах дистанционного управления, освещении и т. Д.
Они также используются в различных медицинских приложениях, детекторах, физике высоких энергий и т. Д.

Преимущества и недостатки фотодиода:

ПРЕИМУЩЕСТВА-

Тихий шум
Бюджетный
Компактный и легкий.
Длительный срок службы
Высокое напряжение не требуется.
Высокая квантовая эффективность.

НЕДОСТАТКИ-

Небольшая площадь
Нет внутренней выгоды
Намного более низкая чувствительность
Время отклика меньше.

Каковы характеристики фотодиода?

Есть два типа характеристик фотодиода

Электрические характеристики
Оптические характеристики

Электрические характеристики фотодиода:Эквивалентная схема кремниевого фотодиода, Изображение предоставлено — Кеннлини_Фотодиод_1.

png: Грегор Гесс (Ghe42) производная работа: Материаловед (говорить), Работа фотодиода, CC BY-SA 3.0

СОПРОТИВЛЕНИЕ ШУНТА, R_SH

Сопротивление шунта (R_SH) используется для оценки теплового шума при отсутствии обратного смещения. Это отношение напряжения к току.

Он вычисляется по наклону кривой VI фотодиода в начале координат.

СЕРИЙНОЕ СОПРОТИВЛЕНИЕ

Последовательное сопротивление определяется сопротивлением кремния. Выражение дается следующим уравнением —

ЕМКОСТЬ ПЕРЕХОДА, (C_j)

Емкость перехода (C_j) — емкость диода при заданном обратном смещении.

Емкость перехода пропорциональна площади диффузии и обратно пропорциональна ширине обедненной области.

ВРЕМЯ НАРАСТЕНИЯ И ПАДЕНИЯ (t_r, т_f )

Время, необходимое для достижения девяноста процентов от десяти процентов, известно как время нарастания, а время, необходимое для падения с девяноста процентов до десяти процентов, известно как время падения. Этот параметр обычно выражается в частотной характеристике спада на 3 дБ следующим образом.

t_r= 0.35 / f_3dB

ПРОБИВАЮЩЕЕ НАПРЯЖЕНИЕ (В_BR)

это максимальный минус напряжение, которое можно подать на диод Терминал.

ЭКВИВАЛЕНТНАЯ МОЩНОСТЬ ШУМА (N_EP)

Интенсивность фотонов является необходимым условием для эквивалента шума при заданном обратном смещении. Это измерение N_EP.

ВРЕМЯ ОТВЕТА (т_r)

Он определяется временем, необходимым диоду для реакции на ступенчатый вход света в заданном режиме работы с обратным смещением.

Ток короткого замыкания (I_SC):

Для диод контакты закорочены, ток течет при заданной интенсивности света.

Оптические характеристики фотодиода:Изображение Фото: КайМартин, Ответный кремниевый фотодиод, CC BY-SA 3.

КВАНТОВАЯ ЭФФЕКТИВНОСТЬ, Q_E

Q_E широко известен как процент падающих фотонов, которые вносят вклад в фототок.

Q_E=R _набл/R _Id(100%)

ОТВЕТСТВЕННОСТЬ, R

Чувствительность кремниевого фотодиода — это измерение чувствительности к свету. Он определяется отношением Ip к приходящей мощности света (P) для данной длины волны.

R = I_P/P на определенной длине волны

НЕОДНОРОДНОСТЬ
Он четко определяется как вариации чувствительности, наблюдаемые по активной площади поверхности фотодиода с тривиальными пятнами света.
НЕЛИНЕЙНОСТЬ
Характеристики кремниевого фотодиода линейны по своей природе, хотя незначительное изменение тока регулирует линейность фототока.
Шумы в фотодиоде:
В фотодиоде вводятся два типа шумов; они есть
Шум от выстрела
Джонсон Шум.
Шум от выстрела
Это выражается следующим уравнением.
Тепловой шум или шум Джонсона
Фотодетектор может создавать шум Джонсона из-за теплового образования носителя. Величина генерируемого текущего шума равна:
Следовательно, общий шум равен,
Объясните механизмы схода лавин и стабилитрона:
Лавинный пробой происходит только при более высоких напряжениях. Предположим, что электрическое поле (E) в переходной области огромно. Затем e^– входящий со стороны P может получить ускорение с кинетической энергией, чтобы столкнуться с решеткой и произвести ионизация. Взаимодействия создадут умножение несущих; исходный электрон и сгенерированный электрон перемещаются в сторону N, а создающая дыра перебрасывается в сторону P. Этот процесс является лавинным, поскольку каждый входящий носитель может инициировать большое количество носителей.
Эффект Зенера возникает после того, как происходит туннелирование электронов из балансовой зоны на стороне P в зону проводимости на стороне N, может вызвать обратный ток от N к клемме P. Основная неизбежность туннельного тока — это большое количество электронов, которые отрываются от значительного количества незанятого состояния оловянным барьером. Поскольку вероятность туннелирования определяется шириной барьера, легирование должно быть большим.
Сравните фототранзистор и фотодиод:
