Правила и нюансы использование осциллографа

Осциллограф становится относительно простым в использовании прибором после первого знакомства с ним. Затруднение может вызывать лишь изучение и запоминание функции каждого из различных органов управления на передней панели, где имеется множество ручек, лимбов, переключателей, кнопок и соединителей. Для непосвященных это кажется очень трудным.

Изучите назначение каждого органа управления и проследите за картинкой на экране при использовании этих ручек. В результате вы быстро все поймете. Одним из лучших способов изучения функций и методов использования осциллографа является получение по возможности большего опыта во время практической работы.

Кабели для осциллографа

Желательно использовать осциллограф двухканального типа, так как он позволяет наблюдать одновременно два отдельных сигнала. Следовательно, он имеет два входных кабеля и соединителя. Они обычно маркируются как канал 1 и 2 или А и В. Различают два основных типа кабелей — прямой и аттенюаторный.

Кабель прямого типа является коаксиальным кабелем с двумя выводами, которые обычно имеют концевую заделку в виде щупов-наконечников или посредством зажимов типа «крокодил» для подключения к схеме. В любом случае данный кабель подводит сигнал, который должен воспроизводиться на экране, напрямую (без ослабления) к осциллографу.

С аттенюаторным типом соединителя также используется коаксиальный кабель, но в общем случае применяется щуп вместо зажимов типа «крокодил». Узел щупа содержит последовательный резистор с большим сопротивлением, которое вместе с полным входным сопротивлением осциллографа формирует делитель напряжения. Таким образом, данный щуп и кабель выполняют ослабление (аттенюацию) сигнала в 10 раз.

Преимуществом такого кабеля является то, что он создает меньшую емкостную нагрузку для схем высокой частоты, позволяя визуализировать высокочастотные сигналы и сложные формы сигнала. Чтобы получить корректное измерение амплитуды сигнала, не забудьте измеренное значение умножить на 10.

Измерение амплитуды

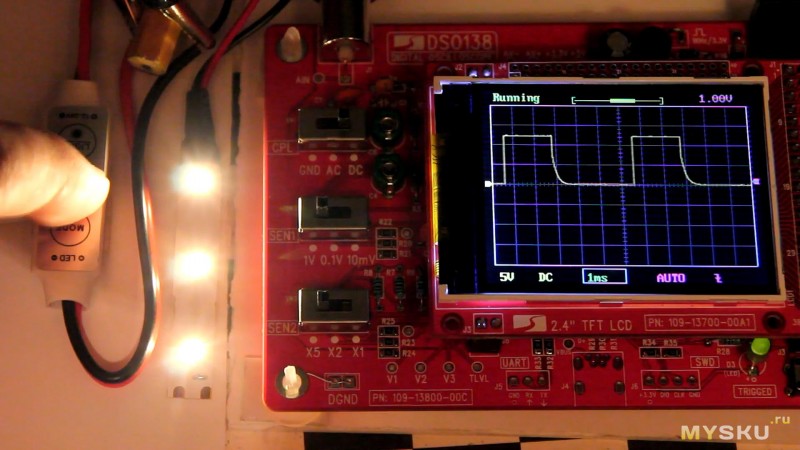

Для амплитудных измерений используется откалиброванная или координатная сетка на экране электронно-лучевой трубки для определения числа делений между максимальными положительным и отрицательным отклонениями сигнала {такое измерение называется измерением размаха, или двойной амплитуды, сигнала).

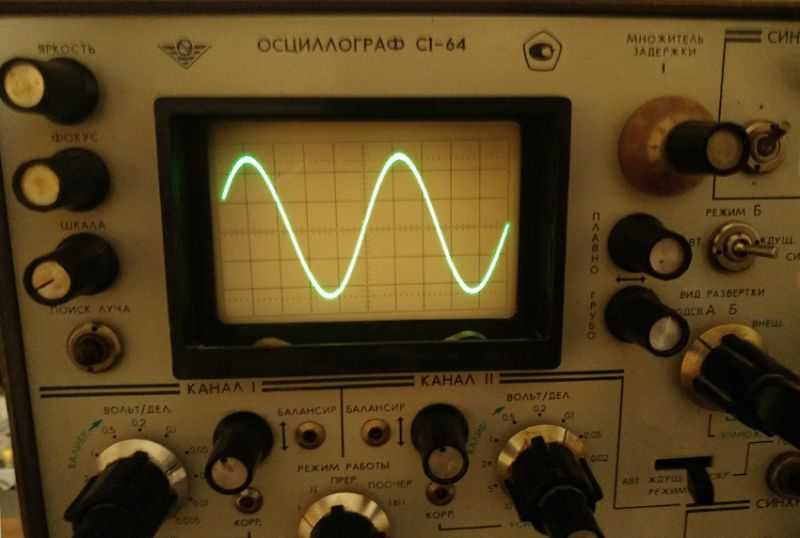

Осциллограф визуализирует на экране синусоидальный сигнал. Это наиболее легкий и более точный метод для измерения размаха сигнала. Осциллограф позволяет видеть сигнал, а также любой шум, искажение или помехи, которые могут его сопровождать. Он может выполнять измерения напряжений сигналов с частотой до нескольких сот мегагерц.

В отличие от мультиметра осциллограф не позволяет измерить ток. Единственным способом измерить ток при помощи осциллографа является косвенный способ, а именно, надо измерить напряжение на участке цепи, преобразовать размах в эффективное значение, а затем разделить его на известное сопротивление участка цепи.

При выполнении тестов и измерений в электронике обычно является необходимым преобразование эффективных значении в значения размаха и наоборот. Эффективные (среднеквадратические, действующие) значения напряжения и тока связаны со значениями размаха (двойного амплитудного) следующими соотношениями:

где индексы: РР — размах, RMS — эффективное значение.

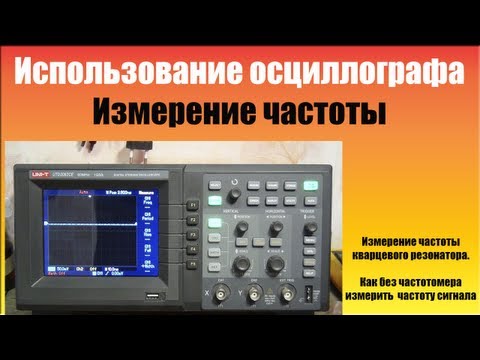

Измерение частоты

Для измерений частоты F на осциллографе сначала нужно измерить период Т сигнала. Период — это время одного цикла. Самый простой способ сделать это — подсчитать количество горизонтальных делений между двумя последовательными пиками сигнала. Тогда частота F= 1/Т.

Проблема заземления

Сетевой шнур осциллографа снабжен заземляющим проводом, который соединен с шасси прибора внутри корпуса. Общая точка входов и выходов (зондов, синхросигналов) также связана с шасси. В домашних электроустановках корпус соединяется с заземляющим нейтральным проводом сети.

Такой тип подключения, разработанный для безопасности пользователя, вызывает серьезную проблему при проведении измерений в схемах, прямо или косвенно связанных с сетью.

К ним относятся, например, схемы на симисторах или схемы, питающиеся от устройств с конденсаторами (без трансформатора). В этих случаях существует риск короткого замыкания, которое обычно не представляет опасности, поскольку срабатывает предусмотренная защита.

Однако это плохо влияет на работу осциллографа. В таком случае следует убрать соединение с нейтралью, например, подключив переходник с трехконтактной вилки на двухконтактную или модифицировав многоконтактную вилку. Не нужно отсоединять заземляющий провод от корпуса осциллографа! Необходимо подчеркнуть, что такое подключение носит временный характер и должно быть изменено после проведения работ.

След луча

Срок службы электронно-лучевой трубки осциллографа существенно сокращается, если след луча без необходимости будет иметь вид точки, расположенной в одном и том же месте (возможно выгорание люминофора в этом месте). Поэтому после каждого измерения с такой необычной настройкой нужно возвращать временную развертку в состояние, при котором след луча имеет вид прямой линии.

Влияние зонда на работу схем

Сопротивление измерительных входов осциллографа ниже, чем аналогичное сопротивление цифрового мультиметра; оно составляет около 1 МОм против 10 МОм для мультиметра. К этому сопротивлению обычно добавляется конденсатор емкостью порядка 20 пФ.

Такие величины могут явиться причиной ошибок измерения и даже нарушения нормального функционирования схемы. Например, программа микроконтроллера может давать сбои при зондировании его тактовых схем (кварцевого генератора) или схемы обнуления.

Другим типичным примером является RC-цепь, особенно когда номиналы резисторов повышены. При подключении зонда может возникнуть впечатление, что конденсатор разряжен, хотя на самом деле он постоянно заряжен из-за ошибки в схеме.

Иногда таймер работает только при наличии зонда осциллографа из-за вызываемого им изменения параметров. Из всего сказанного можно сделать вывод, что при любом отклонении в работе устройства, которое зондируется при помощи осциллографа, следует изучить его с помощью принципиальной схемы, чтобы выявить возможные причины сбоя.

7 рекомендаций инженерам по измерению сигналов встроенных источников питания с помощью осциллографа

14 августа 2020

подписаться подписаться

Достижение максимального динамического диапазона измерений

1. Используйте усреднение для повышения разрешающей способности измерений
2. Используйте режим захвата с высоким разрешением для обеспечения более высокой разрешающей способности
3. Используйте связь по переменному току для исключения постоянной составляющей
4. Ограничьте полосу пропускания осциллографа и пробников

Пробники для обеспечения оптимальной целостности сигнала

5. Используйте дифференциальные пробники для безопасного и точного измерения плавающего напряжения без заземления
6. Не используйте пробники и принадлежности, которые взаимодействуют с излучаемой мощностью
7. Выбирайте пробники, которые позволяют не использовать настройки осциллографа с максимальной чувствительностью

1 совет.

Использование режима усреднения для повышения разрешающей способности измерений

Для некоторых задач измерения сигналов встроенных источников питания нужен широкий динамический диапазон, в то же время для измерения малых изменений исследуемых параметров требуется высокое разрешение. Для уменьшения случайного шума и расширения динамического диапазона измерений вместо дигитайзера с высоким разрешением можно использовать альтернативные методы сбора данных: режим захвата с усреднением и режим захвата с высоким разрешением.

Для использования режима захвата с усреднением исследуемый сигнал должен быть периодическим. Суть метода заключается в получении среднего значения напряжения в каждый момент времени по нескольким захватам. Метод позволяет уменьшить случайный шум и, тем самым, повысить вертикальное разрешение.

Сколько усреднений требуется для получения дополнительного бита вертикального разрешения? Каждые четыре усреднения выборок добавляют один дополнительный бит. Количество дополнительных битов рассчитывается по формуле:

N_b

= 0,5 log₂ N,

где N_b — количество дополнительных битов; N — количество усреднений выборок.

Так, например, усреднение по 16 осциллограммам даст 2 дополнительных бита:

N_b = 0,5 log₂ 16 = 2.

Таким образом, эффективное вертикальное разрешение осциллографа будет равно: 8 + 2 = 10 бит.

Этот алгоритм позволяет повысить вертикальное разрешение примерно до 12 бит, потому что потом начинают доминировать другие факторы, такие как погрешность усиления по вертикали или погрешность смещения. Достоинством режима усреднения является то, что он не ограничивает полосу пропускания осциллографа. Недостаток метода заключается в том, что для его использования требуется периодический сигнал, а также в том, что он снижает скорость обновления сигналов.

Рис. 1. Сигнал напряжения Vds импульсного источника питания, захваченный в нормальном режиме.

Рис. 2. Сигнал напряжения Vds импульсного источника питания, захваченный в режиме усреднения.

2 совет. Использование режима захвата с высоким разрешением для повышения разрешающей способности измерений

Другой метод уменьшения уровня шумов, который может использоваться и с непериодическими сигналами, называется режимом захвата с высоким разрешением. Большинство современных цифровых осциллографов, включая осциллографы Keysight серии InfiniiVision 3000X, в нормальном режиме захвата обеспечивают вертикальное разрешение 8 бит. Вместе с тем, режим высокого разрешения, также как и режим усреднения, позволяет повысить вертикальное разрешение осциллографа до 12 бит.

В режиме высокого разрешения усреднение осуществляется по нескольким последовательным точкам в пределах одного захвата, в отличие от режима усреднения, в котором производится усреднение значений напряжения по нескольким захватам. В режиме высокого разрешения нельзя непосредственно контролировать количество усреднений. Число дополнительных битов вертикального разрешения зависит от установленного значения горизонтальной развертки осциллографа.

При работе на медленных развертках осциллограф последовательно фильтрует точки данных и отображает результаты на дисплее. Увеличение объема памяти для отображаемых данных позволяет увеличить количество усредняемых точек. Режим высокого разрешения менее эффективен на высоких скоростях развертки, на которых количество захваченных и отображаемых точек меньше. На низких скоростях развертки эффективность этого метода значительно выше.

Рис. 3. Сигнал напряжения Vds импульсного источника питания, захваченный в режиме высокого разрешения.

3 совет. Использование связи по переменному току (закрытый вход) для исключения постоянной составляющей

При исследовании пульсаций сигнала постоянная составляющая интереса не представляет. Обычно уровень шумов и пульсаций существенно ниже по сравнению с напряжением источника питания. Если динамический диапазон осциллографа используется для определения величины смещения, то вряд ли удастся тщательно изучить мелкие подробности сигнала. Использование осциллографа с закрытым входом (режим «AC») позволяет устранить влияние постоянной составляющей на измерения, повышая линейность и расширяя динамический диапазон измерений.

4 совет. Ограничение полосы пропускания осциллографа и пробников

Ограничение полосы пропускания — это простой, но зачастую недооцениваемый способ уменьшения уровня шумов и расширения динамического диапазона. Частота сигнала мощности намного меньше (от килогерц до десятков мегагерц), чем номинальная полоса пропускания осциллографа. Излишне широкая полоса пропускания не способствует получению дополнительной информации о сигнале, но вносит искажения в результаты измерений.

Именно для этой цели — ограничение полосы пропускания — большинство осциллографов имеют специальные аппаратные фильтры нижних частот с полосой 20-25 МГц. Преимущество аппаратных фильтров по сравнению с программными состоит в том, что они не оказывают влияния на скорость обновления сигналов.

Другой подход заключается в использовании пробников для ограничения полосы пропускания. Как известно, полоса пропускания измерительной системы равна полосе пропускания «самого слабого звена». Осциллограф с полосой 500 МГц при использовании совместно с пробником, имеющим полосу 10 МГц, будет иметь полосу пропускания 10 МГц. Компания Keysight предлагает широкий набор пассивных, активных несимметричных, активных дифференциальных и токовых пробников, полосы пропускания которых позволяют проводить любые специфические виды измерений.

5 совет. Использование дифференциальных пробников для безопасного и точного измерения плавающего напряжения без заземления

Заземляющий проводник пробника осциллографа подключается к шасси через корпус соединителя BNC. В целях безопасности корпус осциллографа подключается к системе заземления через провод заземления кабеля питания. Заземление осциллографа может не соответствовать способу заземления источника питания. Потенциал многих исследуемых сигналов измеряется не относительно «земли», а относительно другой точки (является «плавающим»). Для преодоления этого ограничения разработчики источников питания используют несколько методов.

Самым распространенным способом является изолирование осциллографа либо путем отключения провода защитного заземления кабеля питания, либо путем использования развязывающего трансформатора в линии питания. Однако следует иметь в виду, что этот прием может быть опасным из-за возможного наличия высокого напряжения на корпусе осциллографа. Кроме того, результаты измерений при изолированном корпусе могут быть неточными.

Другой метод измерения «плавающих» сигналов источника питания заключается в вычитании значения сигнала по каналу A из сигнала по каналу B с использованием двух несимметричных пробников напряжения. Для измерения интересующего сигнала применяются два входных канала и два пробника. Затем с помощью функции математических операций осциллографа осуществляется вычитание сигналов двух каналов с отображением результирующей осциллограммы.

Этот способ является относительно безопасным, так как осциллограф остается заземленным. Однако из-за рассогласования коэффициентов усиления применяемых пробников использование этого метода ограничено в случаях, когда синфазный сигнал сравнительно мал, а коэффициент ослабления синфазного сигнала имеет величину менее 20 дБ (10:1).

Лучшим решением для измерения «плавающего» напряжения является использование дифференциального пробника или дифференциального усилителя. Дифференциальные пробники обеспечивают высокое значение коэффициента ослабления синфазного сигнала (обычно не менее 80 дБ или 10 000:1), что позволяет проводить измерение малых величин разностных сигналов с высокой чувствительностью и точностью. Для выполнения безопасных и точных измерений «плавающего» напряжения рекомендуется использовать дифференциальные пробники с подходящим для данного приложения динамическим диапазоном и соответствующей полосой пропускания.

6 совет. Не рекомендуется использовать пробники и принадлежности, которые взаимодействуют с излучаемой мощностью

Следует быть очень внимательным при выборе осциллографических пробников и принадлежностей. Дело в том, что 15-сантиметровый провод заземления и наконечник в виде крючка, входящие в стандартный комплект поставки пассивных пробников общего назначения, способны воспринимать наводки помех, излучаемых в эфир источником питания или другими устройствами. Кроме того, индуктивная нагрузка, обусловленная длинным проводом заземления, добавляет «звон» (затухающие колебания) в измеряемый сигнал.

С другой стороны, более тонкий наконечник пробника и более короткий провод заземления — такие, какие используются в BNC адаптере или заземляющей насадке байонетного типа — позволяют существенно снизить уровень шумов. Это достигается путем минимизации контура подключения и уменьшения индуктивной нагрузки.

7 совет. Выбор пробников, которые позволяют не использовать настройки осциллографа с максимальной чувствительностью

При измерении амплитуды шумов и пульсаций источника питания может возникнуть необходимость использования осциллографа с настройками, обеспечивающими максимальную чувствительность по вертикали (В/дел. ). В этом случае усилитель будет работать на пределе своих возможностей. Даже если параметры функционирования прибора находятся в рамках спецификации, то все равно не всегда удается добиться его оптимальных характеристик.

Вместо стандартных пассивных пробников с коэффициентом деления 10:1, поставляемых в комплекте с осциллографами, рекомендуется применять пробники с коэффициентом деления 1:1. При использовании пробника 10:1 не только в 10 раз увеличивается базовый уровень собственных шумов осциллографа, но и минимальные значения настроек коэффициента вертикального отклонения (В/дел.) также в 10 раз больше, чем с пробником 1:1.

Уменьшение величины отношения сигнал/шум приводит к сужению динамического диапазона измерений. Использование пробника с меньшим коэффициентом ослабления, при условии, что при этом не превышается максимальный уровень входного напряжения, позволяет достичь исключительно высокой целостности сигнала.

Для получения более подробной информации свяжитесь с техническими специалистами компании «Диполь».

Применение осциллографа TDS210 — Русские Блоги

Оригинал:https://www.cnblogs.com/jamiechen/p/TDS210.html

Говоря об осциллографе, я считаю, что каждый, кто изучает электронные коммуникации, должен быть знаком с ним, и он также является незаменимым вспомогательным инструментом в области разработки встраиваемых продуктов. Когда люди (включая меня) часто используют осциллограф после долгого периода времени, неизбежно, что они оглушат «Где находится интерфейс для переключения постоянного тока в переменный»? Проблема, поэтому я думаю, что для записи все еще необходимо выполнить несколько простых операций, ведь память не так хороша, как плохая ручка ~~~

При написании этого блога я ссылался на резюме многих пользователей сети, и я хотел бы поблагодарить вас!

I. Основные операции:

1. Область отображения

В дополнение к осциллограммам область отображения также содержит множество инструкций по осциллограммам и настройкам управления прибором.

1. Существует три различных графических представления, соответствующих различным методам сбора данных: метод выборки, метод обнаружения пиков и метод усреднения.

2. Состояние триггера указывает на следующую информацию:

Постановка на охрану: осциллограф собирает данные до запуска, в это время все триггеры будут игнорироваться.

Готов: все данные предварительного запуска получены, и осциллограф готов к принятию сигналов запуска.

Trig’d: Осциллограф обнаружил триггер и собирает информацию после триггера.

Авто: осциллограф находится в автоматическом режиме и получает сигналы без запуска.

• Сканирование: осциллограф непрерывно получает и отображает данные формы сигнала в режиме сканирования.

• Стоп: осциллограф прекратил получать сигналы.

3. Указатель указывает на горизонтальное положение триггера, а ручка управления горизонтальным положением может регулировать его положение.

4. Показание показывает временное отклонение между горизонтальным положением триггера и центральной линией экрана, которое равно 0 в центре экрана.

5. Указатель указывает уровень триггера.

6. Показание указывает значение уровня триггера.

7. Выбранный тип триггера обозначен значком. Существует несколько типов: триггер с нарастающим фронтом, триггер с падающим фронтом, видеосигнал с линейной синхронизацией, видеосигнал с синхронизацией поля

8. Показание указывает настройку времени окна.

9. 9. Показание указывает установленное значение основной временной базы.

10. Показание показывает установленное значение основной временной базы.

11. Показание показывает вертикальный масштабный коэффициент канала.

12. В области отображения кратко отображается онлайн-информация.

13. Указатель на экране указывает наземную контрольную точку отображаемого сигнала. Если указатель на канал отсутствует, это означает, что канал не отображается.

Кроме того, существует три различных формы отображения в зависимости от типа сигнала: черная линия, серая линия и пунктирная линия.Сплошная черная линияФорма сигнала представляет активную отображаемую форму сигнала. После того, как получение остановлено, форма сигнала будет оставаться черной, пока контрольное значение, которое вызывает неопределенность точности отображения, остается неизменным.

После того, как получение остановлено, вертикальные и горизонтальные контрольные значения могут быть изменены. Опорный сигнал и сигнал, используя функцию длительности отображенияСерые линииДисплей.Пунктирная форма волныТочность отображения формы сигнала является неопределенной. Причиной пунктирной линии является то, что значение настройки управления изменяется после остановки сбора данных, но прибор не может соответствующим образом изменить форму сигнала дисплея, чтобы соответствовать ей. Например, когда сбор данных остановлен, изменение контрольного значения триггера приведет к пунктирной форме волны.

Во-вторых, область кнопок управления

В верхней части панели осциллографа расположена область кнопок управления, всего 9 кнопок:

1. SAVE / RECALL (сохранение / возврат): отображение меню функций сохранения / возврата, которое используется для настройки сохранения и вызова инструмента или формы сигнала. Состояние настройки осциллографа сохраняется в постоянной памяти. Когда осциллограф включен, заданное значение восстанавливается до того состояния, в котором оно находилось в последний раз. Пользователь также может вызвать заводское предустановленное состояние для настройки осциллографа.

2. ИЗМЕРЕНИЕ: отображение меню функций автоматического измерения.Может быть достигнуто5 видов автоматического измерения и могут отображать 4 из них одновременноРезультаты измерений, При измерении сначала нажмите кнопку в верхнем окне меню, чтобы выбрать меню «Источник» или «Тип». Измеряемый канал можно выбрать из меню «Источник», а тип измерения (частота, период, среднее значение, от пика до пика и т. Д.) Можно выбрать из меню «Тип».

3. ACQUIRE: отображение меню функции сбора данных для установки метода сбора данных. Существует три метода сбора данных: выборка, обнаружение пиков и усреднение. Предустановленный режим — это режим сэмплирования.

4．AUTOSET(Автоматическая настройка): Функция автоматической настройки может автоматически настраивать различные значения управления для создания отображения сигнала, подходящего для наблюдения. Например, метод сбора, горизонтальное положение, тип триггера, метод триггера и т. Д. Опыт личного использования: если отображаемая форма волны не соответствует ожиданиям после включения питания, вы можете напрямую нажать эту кнопку, чтобы автоматически настроить осциллограф, а затем точно настроить его на нужную вам настройку.

5. UTILITY (Вспомогательная функция): с помощью этой кнопки вы можете просматривать состояние системы и состояние неисправности, а также выполнять самокоррекцию и выбирать язык отображения.

6. CURSOR (курсор): Используйте эту кнопку для отображения меню функций курсора. С помощью пункта меню «Тип» вы можете выбрать содержание измерения, например «Напряжение» для измерения амплитуды и «Время» для измерения времени и частоты, с помощью пункта меню «Источник» вы можете выбрать канал 1, канал 2, математическое значение, Обратитесь к A и т. Д.

Примечание. При нажатии кнопки CURSOR на дисплее появляются два пунктирных курсора, и положение курсора можно регулировать с помощью ручки управления вертикальным смещением. Когда другие кнопки используются для вызова соответствующего функционального меню, курсор все равно будет отображаться, но его невозможно отрегулировать.

7. 7. DISPLAY (дисплей): эта кнопка может вызвать меню функций дисплея, в котором можно выбрать режим отображения формы сигнала и отрегулировать контрастность дисплея.

8. 8. HARDCOPY (печатная копия): используйте эту кнопку для печати печатной копии отображаемого изображения. Но нужно установить модуль расширения с RS-232 и другими портами и подключить к принтеру.

9. 9. RUN / STOP (запуск / остановка): используйте эту кнопку для запуска и остановки сбора сигналов.

3. Область кнопки управления триггером

Область кнопок расположена на правой стороне панели. Есть 4 кнопки и 1 ручка.

1. 1. МЕНЮ ТРИГГЕРА: используйте кнопку «МЕНЮ ТРИГГЕРА», чтобы вызвать меню выбора режима триггера. Существует два режима триггера: граничный триггер и видео-триггер. Каждый режим триггера соответствует отдельному пункту функционального меню. Пользователь может выбрать соответствующую кнопку для настройки в соответствии с фактической ситуацией ,

2. SET LEVEL TO 50%: Используйте эту кнопку, чтобы установить уровень триггера в вертикальной средней точке амплитуды триггерного сигнала.

3. FORCE TRIGGER: эта кнопка может гарантировать, что независимо от того, достаточно ли триггерного сигнала, она автоматически начнет сбор данных. Когда выборка остановлена, эта кнопка недействительна.

4. ПРОСМОТР ТРИГГЕРА: После нажатия этой кнопки исходная форма сигнала, отображаемая на экране, заменяется формой сигнала источника триггера, чтобы вы могли просматривать настройки триггера и их влияние на сигнал триггера.

5. Регулятор LEVEL / HOLD OFF: этот регулятор выполняет две функции.

Как кнопка управления уровнем запуска по фронту, она может установить амплитуду, которую должен пройти сигнал запуска, чтобы облегчить обнаружение;

Как кнопка управления деблокированием, она может установить значение времени перед принятием следующего события триггера, пожалуйста, обратитесь к содержанию о «отпускании», описанному позже.

4. Горизонтальная / вертикальная область кнопок управления

1. 1. Вертикальная область кнопок управления (ВЕРТИКАЛЬНАЯ)

(1) Используйте вертикальную кнопку управления (положение), чтобы отрегулировать положение и вертикальный масштаб сигнала и установить входные параметры.

(2) Регулятор VOLTS / DIV: при использовании кнопки «Старт / Стоп» для остановки регистрации сигнала используйте этот регулятор для регулировки амплитуды сигнала по вертикали.

(3) Используйте кнопку «Ch2 / Ch3 menu» для отображения формы сигнала входного сигнала и вызова соответствующего функционального меню, в котором можно регулировать чувствительность регулятора «VOLTS / DIV» (то есть грубую / точную настройку), и Установите предел пропускной способности и отрегулируйте коэффициент затухания зонда.

（4）MATHКнопка меню: используйте эту ручку для вызова меню числовых функций, которое может отображать в обратной фазе и регулировать суперпозицию и вычитание сигналов различных каналов.

2. Горизонтальная область кнопок управления (ГОРИЗОНТАЛЬНО)

(1) Используйте горизонтальную ручку управления (положение), чтобы отрегулировать горизонтальное положение формы сигнала всех каналов и изменить горизонтальную шкалу Расширить или заключить договор. Горизонтальное положение изменяет положение сигнала относительно точки запуска.

(2) Регулятор SEC / DIV (секунд / деление): при использовании кнопки «Старт / Стоп» для остановки регистрации сигнала используйте этот регулятор для регулировки горизонтальной амплитуды сигнала.

(3) ГОРИЗОНТАЛЬНОЕ МЕНЮ: Используйте эту кнопку, чтобы установить область окна (используйте подсказку внизу дисплея при ее использовании), а также отрегулировать уровень запуска и время удержания.

V. Площадь разъема

1. PROBE COMP (компенсация датчика): Когда датчик подключается к любому входному каналу в первый раз, можно выполнить настройку компенсации датчика, чтобы согласовать его с входным каналом. Метод заключается в следующем:

(1) Подключите датчик осциллографа к каналу Ch2, затем подключите наконечник датчика к 5-вольтовому разъему «PROBE COMP (компенсация датчика)» и подключите опорный провод датчика к его заземлению.

(2) Нажмите кнопку «Ch2 MENU», чтобы активировать канал Ch2, а затем нажмите кнопку «AUTOSET».

(3) Проверьте форму отображаемого сигнала и отрегулируйте датчик в соответствии с ситуацией.

2. Ch2, Ch3 (канал 1, канал 2): входной разъем, необходимый для отображения формы сигнала соответствующего канала.

3. EXT TRIG (External Trigger): входной разъем, необходимый для внешнего источника запуска. Вы можете использовать меню функций запуска для выбора источника запуска.

Серия TDS210 предлагает четыре типа пунктов меню: Круговая форма, кнопка действия, переключатель и выбор страницы, пожалуйста, обратите внимание при работе.

1. Круглая форма: сверху находится заголовок, а форма выбора отображается в обратном порядке. Например, при нажатии кнопки меню Ch2 первая кнопка в меню Ch2 будет переключаться между вариантами вертикальной связи.

2. Меню кнопки действий: может отображаться название действия. Например, увеличить или уменьшить контраст с помощью кнопки «DISPLAY» на панели управления.

3. Меню радиокнопок: например, с помощью кнопки «ACQUIRE» на панели управления можно выбрать три различных метода сбора данных: выборка, обнаружение пика и среднее значение, а также количество выборок.

4. Меню выбора страницы: окно меню выбора страницы содержит два элемента меню для каждой кнопки на передней панели, а выбранные элементы меню отображаются в обратном порядке.

II. Несколько советов:

1. Быстро установите сигнал захвата:

После подключения проводов осциллографа сначала нажмите [AUTOSET] в [области кнопок управления], чтобы осциллограф установился автоматически, а затем выполните точную настройку после вывода сигнала;

2. Захват спорадических последовательностей или импульсов:

(Как и в первой области отображения изображения) «режим триггера» изменен на [один триггер];

III Примечания:

1. Введение в цифровой осциллограф TeKtronix TDS210

TDS 210 — это небольшой портативный цифровой осциллограф реального времени с полосой пропускания 60 МГц, каждый канал имеет частоту дискретизации 1 Гс / с и длину записи 2500 точек, двойную временную базу, функцию видеосигнала, с портами связи RS232, GPIB, Centronics.

1. Триггер

Триггер определяет, когда осциллограф начинает собирать данные и отображать сигналы.

Когда осциллограф начинает собирать данные, сначала соберите достаточно данных, чтобы нарисовать форму сигнала слева от точки запуска.Осциллограф непрерывно собирает данные, ожидая возникновения условия запуска. Когда триггер обнаружен, осциллограф непрерывно собирает достаточно данных, чтобы нарисовать форму волны справа от точки запуска.

2. Источник (источник запуска)

Существует три основных способа запуска: входной канал, сеть и внешний запуск.

(1) Входной канал: Наиболее часто используемым источником запуска в трех режимах является входной канал.В качестве источника запуска можно выбрать один из каналов 1 (Ch2) или канал 2 (Ch3) в соответствии с фактическими потребностями.

(2) Городское питание: этот источник запуска можно использовать для отображения частотной зависимости между сигналом и мощностью, например, осветительным оборудованием и оборудованием электропитания. Осциллограф сгенерирует триггер без ручного ввода триггерного сигнала.

(3) Внешний триггер: Этот источник триггера может использоваться для сбора данных по двум каналам и триггера входа на третьем канале одновременно. Например, в качестве источника запуска могут использоваться внешние часы или сигнал от тестируемой цепи. При подключении вы можете подключить внешний источник запуска к разъему EXT TRIG.

3. Тип триггера

Существует два типа триггеров: граничный триггер и видео триггер.

Запуск по фронту: Аналоговые и цифровые тестовые схемы могут использоваться для запуска по фронту. Когда триггерный вход проходит заданный уровень в заданном направлении, происходит запуск по фронту.

Запуск по видео: Стандартные видеосигналы можно использовать для запуска по полю или по линии.

4. Режим триггера

Режим запуска определяет поведение осциллографа в случае отсутствия события запуска. Есть три режима триггера: автоматический, нормальный и одиночный триггер.

(1) Автоматический запуск: этот режим запуска позволяет осциллографу получать сигнал, даже если условие запуска не обнаружено. Когда осциллограф не запускает условия в течение определенного времени ожидания, осциллограф выполняет принудительный запуск. При принудительном запуске неверного запуска осциллограф не может синхронизировать сигналы, и отображаемые сигналы будут свернуты вместе. Когда происходит эффективный запуск, форма сигнала на дисплее стабильна.

(2) Нормальный триггер. В режиме нормального триггера осциллограф может получать сигнал только при его запуске. Когда триггера нет, осциллограф отобразит исходную форму волны и не получит новую форму волны.

(3) Одиночный триггер. В режиме одиночного триггера каждый раз, когда пользователь нажимает кнопку «Выполнить», осциллограф обнаруживает триггер и получает сигнал.

5. Рельеф

В течение времени удержания (промежуток времени после каждого захвата) триггер не может быть распознан. Для получения стабильной формы сигнала дисплея для некоторых сигналов необходимо настроить время задержки.

Сигнал запуска может представлять собой сложную форму сигнала со многими возможными точками запуска, например цифровую последовательность импульсов. Даже если форма сигнала сложная, простой триггер может привести к тому, что на дисплей выводится серия шаблонов вместо одного и того же шаблона каждый раз.

Период задержки может использоваться для предотвращения запуска импульсов, отличных от первого импульса в последовательности импульсов. Таким образом, осциллограф всегда будет отображать только первый импульс.

Чтобы получить управление удержанием, нажмите кнопку «HORIZONTAL menu», выберите «Release» и используйте ручку «Release», чтобы изменить время удержания.

6. Сцепление

Связь триггера определяет, какие компоненты сигнала передаются в схему триггера. Типы триггерной связи включают в себя постоянный, переменный ток, подавление шума, подавление высоких частот и подавление низких частот.

DC: DC связь позволяет всем компонентам пройти.

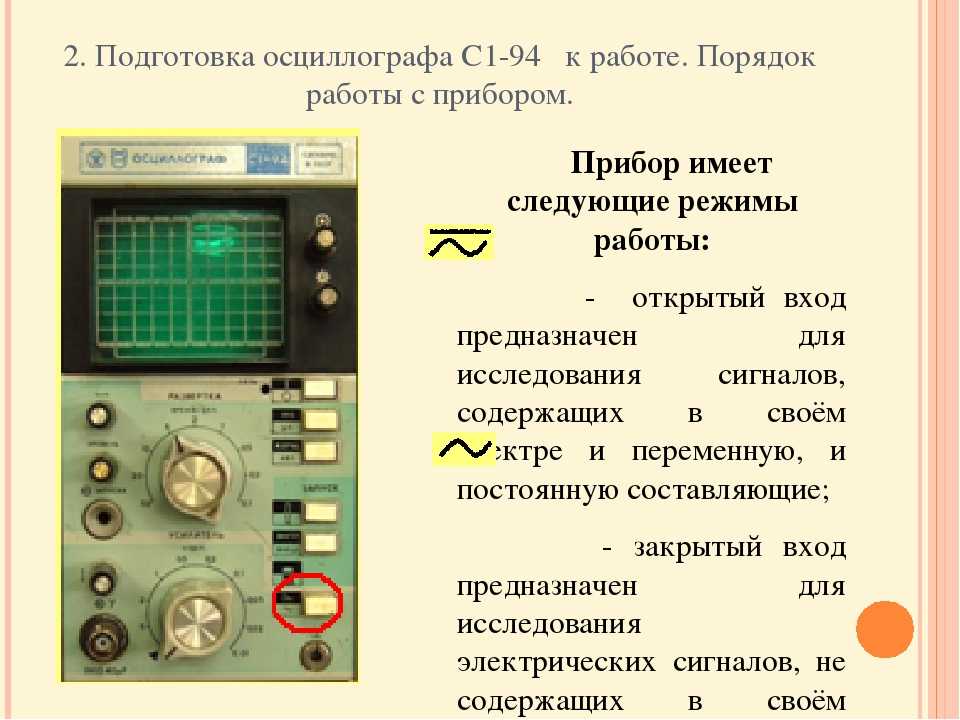

AC: переменная связь предотвращает прохождение компонентов постоянного тока.

Подавление шума: Соединение с подавлением шума снижает чувствительность триггера и требует более высокой амплитуды сигнала для формирования стабильного триггера, тем самым уменьшая вероятность ложного срабатывания сигнала при шуме.

Высокочастотное подавление: высокочастотная подавляющая связь предотвращает прохождение высокочастотной части сигнала и позволяет пропускать только низкочастотные компоненты.

Низкочастотное подавление: низкочастотная подавляющая связь предотвращает прохождение низкочастотной части сигнала и позволяет пропускать только высокочастотные компоненты.

7. Позиционирование

Кнопка управления горизонтальным положением устанавливает отклонение времени между триггером и центром координат экрана.

Во-вторых, собирать данные

При получении аналоговых данных осциллограф преобразует их в цифровую форму. Существует три различных способа сбора данных: выборка, обнаружение пиков и среднее значение. Настройка временной базы влияет на скорость сбора данных.

1, образец: в режиме сбора данных, осциллограф в соответствии с образцами опорного сигнала равные промежутки времени, чтобы восстановить форму волны. Этот метод может в основном представлять большинство аналоговых сигналов. Однако он не может получить быстрые изменения аналогового сигнала в двух временных интервалах дискретизации, которые могут вызвать ошибки и потерять узкие импульсы в сигнале. Чтобы решить вышеупомянутую ситуацию, следует использовать метод обнаружения пикового обнаружения.

2. Обнаружение пиков: в этом режиме сбора данных осциллограф собирает максимальные и минимальные значения входного сигнала в каждом интервале дискретизации и отображает форму волны с выборочными данными. Таким образом, узкие импульсы, которые могут быть потеряны в режиме выборки, могут быть получены и отображены, но шум будет более очевидным.

3. Среднее значение: в этом режиме сбора данных осциллограф получает несколько сигналов, затем усредняет их и отображает усредненные сигналы. Этот метод можно использовать для уменьшения случайного шума.

Кроме того, настройка времени будет влиять на скорость сбора данных. Вы можете использовать ручку «секунды / деление», чтобы настроить временную шкалу на определенный горизонтальный масштаб в соответствии с потребностями пользователя.

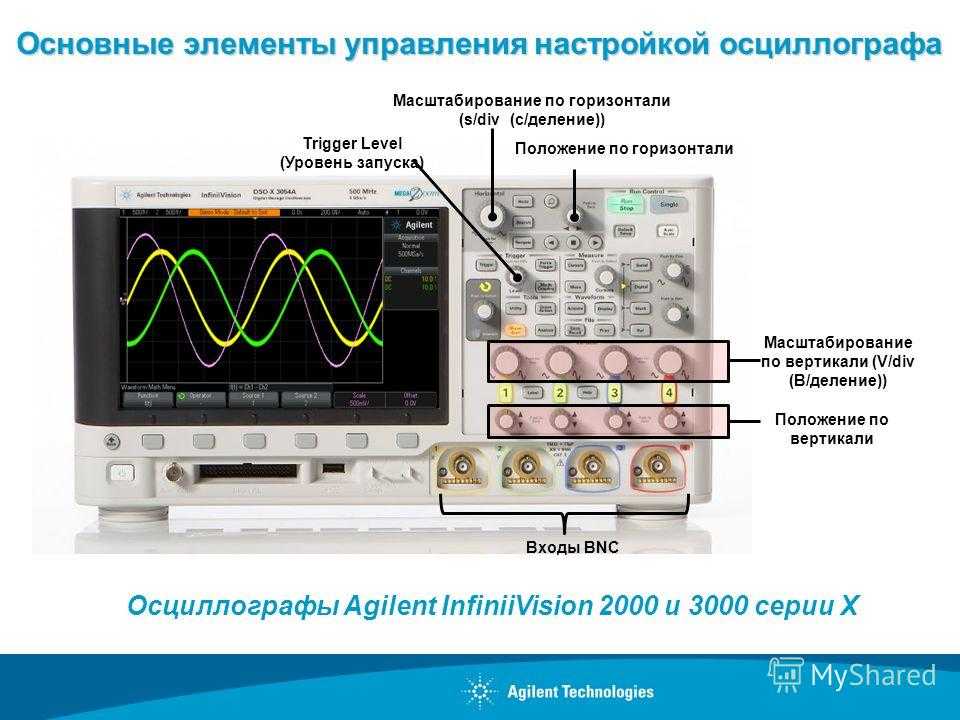

В-третьих, масштаб и позиционирование формы волны

Регулируя масштаб и положение сигнала, можно изменить отображение на экране. При изменении масштаба размер отображаемого сигнала будет увеличен или уменьшен. Когда положение меняется, сигнал будет двигаться вверх, вниз, влево и вправо.

Индикатор ссылки на канал (расположенный слева от сетки) показывает каждую отображаемую форму сигнала. Индикатор показывает уровень земли записи сигнала.

1. Вертикальный масштаб и положение

Вертикальное положение отображаемого сигнала может быть изменено путем перемещения сигнала вверх и вниз. Чтобы сравнить данные, вы можете выровнять сигнал вверх и вниз.

При изменении масштаба сигнала по вертикали отображаемый сигнал будет уменьшаться или расширяться относительно уровня земли.

2. Горизонтальный масштаб и положение, предварительная информация

До и после запуска данные формы сигнала можно просмотреть, отрегулировав кнопку управления «горизонтальное положение». Изменение горизонтального положения формы сигнала фактически изменяет временное отклонение между триггером и центром области отображения (что приведет к смещению формы сигнала влево или вправо в пределах области отображения).

3. неразбериха

Когда скорость выборки осциллографа низкая и форма сигнала не может быть восстановлена правильно, форма сигнала будет сбита с толку. При возникновении путаницы отображаемая частота сигнала будет ниже фактической частоты входного сигнала, или сигнал не будет стабильным, даже если сработал осциллограф.

Один из способов проверить наличие путаницы — использовать ручку «секунды / деление» для медленного изменения горизонтальной шкалы. Если форма волны резко меняется, текущая форма волны может быть ошибочной.

Чтобы правильно представить сигнал и избежать путаницы, частота дискретизации сигнала должна быть не ниже, чем в два раза выше самой высокой частоты сигнала. Если сигнал имеет компонент с частотой 5 МГц, для сигнала в секунду необходимо собрать 10 триллионов выборок или более.

Четыре, измерение

График зависимости напряжения от времени, отображаемый на осциллографе, можно использовать для измерения отображаемого сигнала. Есть много методов для проведения измерений, таких как график сетки, курсор или автоматическое измерение.

1. Клетчатый график

Этот метод может быть использован для быстрой и интуитивной оценки и может быть просто измерен путем деления графика сетки и масштабного коэффициента. Если максимальный и минимальный пики формы сигнала занимают 5 больших сеток вертикальной сетки, а масштабный коэффициент равен 100 мВ / дел, напряжение между максимальным и минимальным пиками сигнала составляет: 5 дел × 100 мВ / дел = 500 мВ.

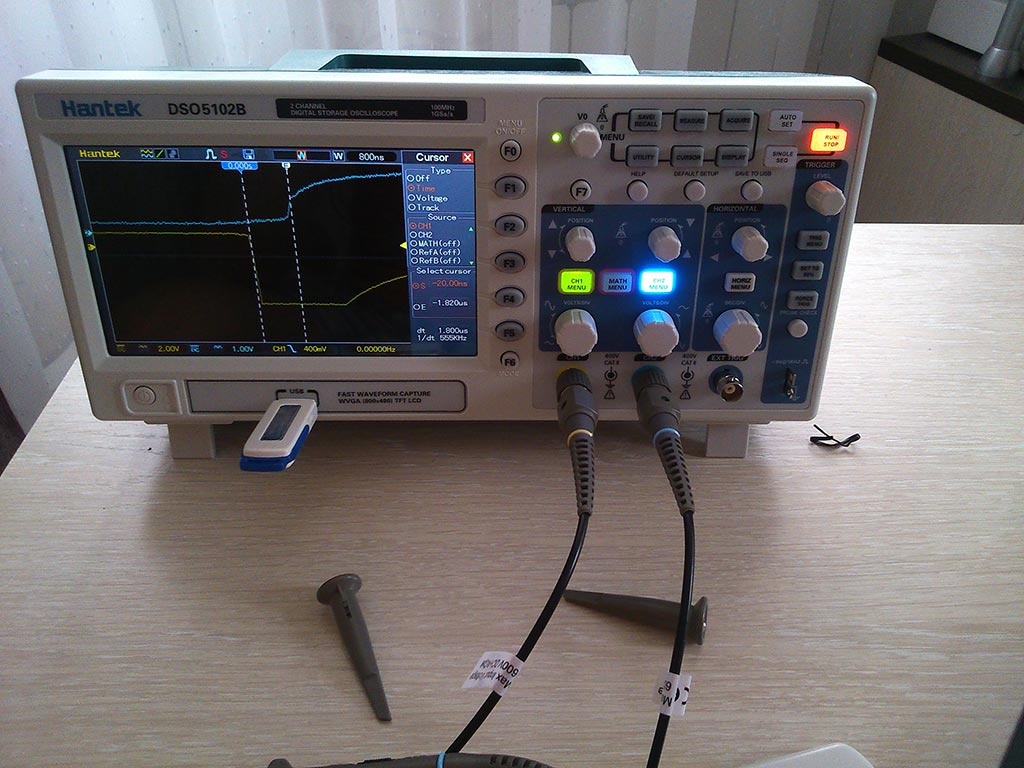

2. курсор

Этот метод позволяет пользователю измерять, перемещая курсор. Курсоры всегда отображаются парами, и отображаемое значение является измеренным значением. Существует два типа курсоров: напряжение и время.

Курсор напряжения: Курсор напряжения отображается в виде горизонтальной линии, которая используется для измерения параметров в вертикальном направлении.

Курсор времени: Курсор времени отображается в виде вертикальной линии и используется для измерения параметров в горизонтальном направлении.

3. Автоматическое измерение

В режиме автоматического измерения осциллограф автоматически выполняет все расчеты. Поскольку этот вид измерения использует формы волны для записи точек, он имеет более высокую точность, чем автоматическое измерение сетки и измерений курсора.

Автоматическое измерение отображает результаты измерений с показаниями, и показания периодически изменяются с новыми данными, собираемыми осциллографом.

В-пятых, вам часто нужно использовать три функции при настройке осциллографа.

1. Автоматическая настройка

Функция автоматической настройки может автоматически регулировать горизонтальную и вертикальную калибровку, связь триггера, тип, положение, наклон, уровень и настройки режима для получения стабильного отображения формы сигнала.

2. Сохранить настройки

В случае запланированных настроек, осциллограф будет сохранять настройки каждый раз, когда он будет закрыт, и осциллограф будет автоматически вызывать настройки при его включении. Пользователь также может сохранить пять настроек в памяти осциллографа и изменить их в любое время.

Примечание. После изменения настроек подождите 5 секунд, прежде чем выключать осциллограф, чтобы убедиться, что новые настройки сохранены правильно.

3. Напомним настройки

Осциллограф может вызывать любой вид сохраненных настроек или предустановленных заводских настроек.

4. Предустановка (заводская настройка)

Перед отправкой с завода осциллограф был предварительно настроен на различные нормальные операции, и пользователь может в любой момент восстановить заводские настройки при необходимости.

Chance favors the prepared mind.

17 Использование осциллографа

Осциллограф также известен как осциллограф, CRO, осциллограф или DSO. Это современное электронное тестовое устройство, которое графически отображает различные напряжения сигнала в виде двух пропорциональных графиков одного или нескольких сигналов функции времени. Осциллограф широко используется практически во всех областях промышленности. Осциллограф показывает изменение электрических сигналов в зависимости от напряжения по оси Y и времени по оси X в стандартной шкале. Они вызывают формирование волны, которая исследуется на такие свойства, как искажение, временные интервалы, частота, амплитуда и время нарастания.

Новейшие цифровые устройства могут определять и отображать свойства прямо в противоположность прошлому, когда значения рассчитывались и измерялись вручную. Кроме того, у осциллографов есть существенное преимущество, поскольку они настроены на то, чтобы повторяющиеся сигналы можно было видеть в виде непрерывной фигуры на экране. Запоминающий осциллограф может захватывать одну сцену и показывать ее несколько раз. Поэтому человек может наблюдать сцены, которые кажутся короткими для непосредственного просмотра.

1. Науки

Физики являются примером множества профессий, которые используют осциллограф для графического отображения большого диапазона электрических сигналов от крошечных до больших. Осциллограф может захватывать сообщение и сохранять его в течение короткого периода времени или сохранять отображаемые знаки для дальнейшего использования. Физики и ученые-исследователи в целом часто используют прицел в различных приложениях. Более чувствительный осциллограф может найти мелкие полезные частицы для ученых-ядерщиков. Например, физик использует осциллограф для изучения влияния различных изменений окружающей среды независимо от сигналов телевидения и мобильных телефонов. Диапазон является важным инструментом тестирования для исследователей в различных областях.

2. Медицина

Медицинские работники широко используют осциллографы для пациентов. Вы когда-нибудь слышали, чтобы врачи говорили о плоской линии? Эта плоская линия предназначена для мониторинга сердцебиения пациента. Кроме того, медики используют это оборудование для проверки волн мозга в диагностических подходах. Кроме того, ими пользуются лаборанты и медицинские техники. Мы все видим, что это оборудование необходимо в современной области.

3. Ремонт автомобилей

Современные автомобили нуждаются в диагностике во многих ситуациях. Механик транспортного средства может полагаться на осциллограф для проверки топливных форсунок или осмотра автомобиля без условия запуска. Оборудование не только дает быструю диагностику, но и обеспечивает эффективный ремонт.

3. Телекоммуникации

Некоторым специалистам по электронике нужны прицелы, в том числе специалистам по компьютерам, специалистам по обслуживанию телевизоров и людям, которые устанавливают и ремонтируют радиосистемы и телефоны. Кроме того, технические специалисты часто несут ответственность за разработку и проектирование лабораторных работ, которыми занимаются несколько инженеров-электронщиков. Развитие автомобилей проделало большую работу, которую должны выполнять бортовые компьютеры. Механик теперь является специалистом по ремонту и требует, чтобы автомобильные прицелы подключались к ноутбукам для проверки проблем с автомобилем. Эти прицелы помогают чинить сложное автомобильное звуковое оборудование, а также более тонкие электронные или электрические автомобильные инструменты.

4. Использование осциллографа в технике

Сегодня различные инженеры, например архитекторы-проектировщики, широко используют в своей работе определенные области видимости. Более того, инженеры-электрики и электронщики зависят от мощных осциллографов, многофункциональных осциллографов или цифровых осциллографов, которые хранят данные. Они способны проектировать как электрические, так и электронные приборы. Помимо нескольких упомянутых, диапазоны также используются звукорежиссерами для диагностики частотной характеристики звукового оборудования. Инженеры автомобильной промышленности используют осциллографы для определения вибрации двигателей, а инженеры-компьютерщики зависят от осциллографа для наблюдения за частотой и скоростью процессора.

5. Мониторинг простых ошибок

У вас могут возникнуть проблемы в работе, например, получение неверных демонстрационных скетчей к легкой покерной фишке. Эти проблемы можно решить, подключив осциллограф для измерения вспышек, и можно зафиксировать лишние нули.

6. Учебные инструменты

Школы могут использовать осциллографы для обучения учащихся путем наблюдения за точками цепи с помощью мультиметра. Вы можете наблюдать за аналоговой схемой, меняющей формы сигналов, цифровыми каналами, передающими байты и биты от устройства к другому, или оценивать сложные циклы. Кроме того, человек может аккуратно раскопать осциллограф, сняв заднюю панель, и узнать больше об аналоговых и современных схемах.

7. Искусство

Некоторые люди делают 3D-искусство с помощью осциллографа. Это может быть трудно сделать с цифровыми экранами. Тем не менее, арт выглядит фантастически.

8. Выполнение сложных расчетов на многих сигналах .

Если вы хотите создать звуковую схему глушителя для определенной звуковой частоты, вам нужно подключить результаты схемы глушителя к любому каналу осциллографа, а звуковую волну — к другому каналу. Прицелы способны добавлять волну к другой. Плоская линия указывает на то, что диапазон работает, и существует множество событий, в которых диапазон полезен.

9. Фон для картинок

Область оживляет картинки для проектов на заднем плане, которые не в фокусе. Это увеличивает доверие к изображениям, что делает вас оригинальным создателем.

10. Диагностика датчиков с аналоговым выходом

Некоторые датчики с аналоговым выходом являются подлинными, но являются некачественными подделками. В этом случае вы подключаетесь к осциллографу, чтобы изучить поведение, прежде чем соединять их в цепи.

11. Рефлектометрия во временной области

Это метод измерения встречного потока отклонений и значений в цепи, включая неисправности на кабельных разъемах, кабелях передачи и микрополосках.

12. Анализ мощности

Анализаторы взвешивают и исследуют рабочие характеристики устройств, преобразующих мощность, гармоники мощности и цепи. Существует потребность в специальном программном обеспечении и специальных пробниках-усилителях для упрощения анализа данных.

13. Устройство хранения данных испытаний

Осциллографы применимы для тестирования DVD/CD или дисководов посредством измерения производительности диска, шума носителя и характеристик оптической записи.

14. Анализ джиттера

Высокоскоростные каналы — полоса пропускания имеет сигналы скорости и часы Осциллографы определяют характеристики и удаляют дрожание сигнала, синхронизацию тактовых импульсов, данные тактовых импульсов и последовательности данных.

15. Анализ последовательных данных

Современные признаки данных увеличивают формат последовательных данных. Scopes добавили значительное преимущество, разрешая и характеризуя форматы данных, такие как FireWire, Bluetooth, USB, Serial ATA, Infiniband, Fibre Channel, SCSI, быстрый ввод-вывод и шина CAN.

16 Графическое представление

Цифровой запоминающий осциллограф имеет одно существенное преимущество — возможность отображать графические сигналы. Это дает возможность для более спонтанной диагностики неожиданного источника напряжения. В отличие от напряжений, которые показывают наличие внезапного напряжения в одиночку, что приводит к устранению неполадок. Кроме того, цифровой осциллограф может измерять то же напряжение и отображать колебания в затронутой цепи. Визуальное отображение точной формы и времени является существенным и необходимым для работы.

17. Отслеживание сигналов

Цифровой осциллограф помогает техническим специалистам определять сигналы для проверки конкретной неисправной детали. Осциллограф может отслеживать неожиданные сигналы или диагностировать небольшие отклонения во время работы компонентов. Отслеживание сигналов — одно из самых недооцененных применений осциллографа.

Типы осциллографов и области применения » Примечания по электронике

Существует множество различных типов осциллографов.

Существует не только различие между аналоговым и цифровым, но также и хранилищем, смешанным сигналом и смешанным доменом.

Типы прицелов включают:
Аналоговый прицел Объем аналоговой памяти Цифровой люминофор Цифровая сфера Объем USB/ПК Осциллограф смешанных сигналов MSO Объем выборки

Учебное пособие по осциллографу Включает:
Основы работы с осциллографом Обзор типов осциллографов Характеристики Как пользоваться осциллографом Запуск области действия Щупы осциллографа Технические характеристики пробника осциллографа

Осциллограф является одним из наиболее широко используемых контрольно-измерительных приборов для любых видов электронных испытаний, будь то проектирование радиочастот, общее проектирование электронных схем, производство электроники, обслуживание, ремонт и использование во многих других областях.

Соответственно, доступно много типов осциллографов. Технологии продвинулись вперед: аналоговые устройства уступают место цифровым, а осциллографы различных форм удовлетворяют постоянно растущие потребности проектирования электронных схем, производства электроники и многих других областей.

При выборе осциллографа для покупки необходимо понимать, какие существуют типы осциллографов и что они могут тестировать. Некоторые типы даже сочетают в себе осциллограф с логическим тестированием или анализом спектра, предоставляя гораздо больше возможностей для отладки схем в цифровом или радиочастотном исполнении.

Распространенные типы осциллографов

Хотя осциллографы можно классифицировать по-разному, основные типы осциллографов, упоминаемые в литературе различных производителей и о которых говорится в книгах и в Интернете, подробно описаны в приведенном ниже списке.

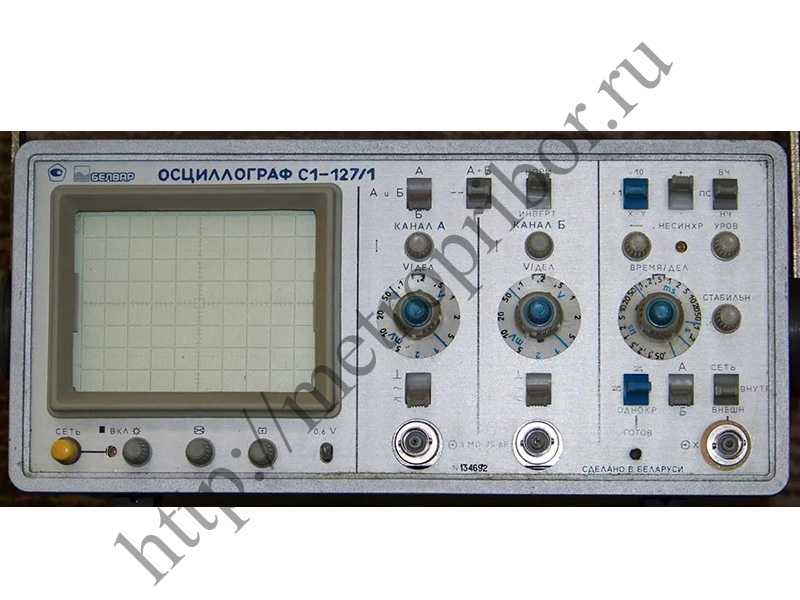

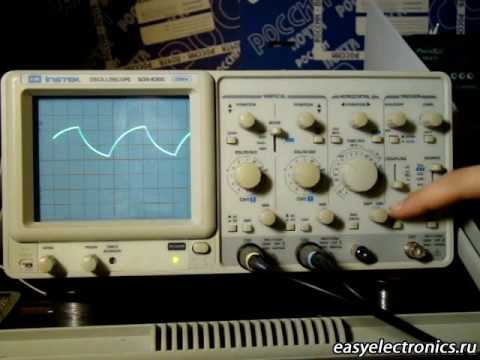

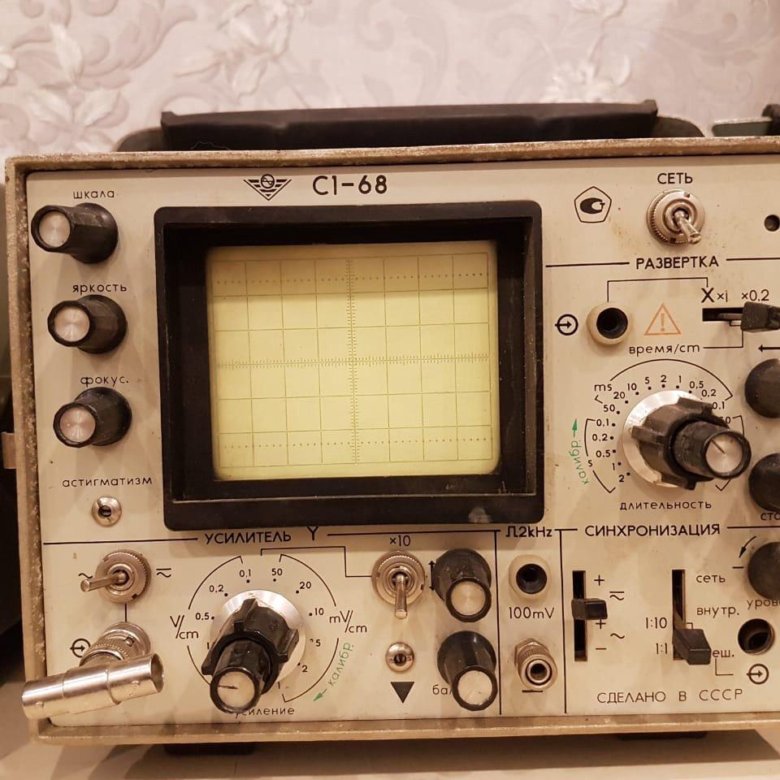

Аналоговый осциллограф: Это был первый тип осциллографа, который стал популярным. Основанный на электронно-лучевой трубке, он был основой тестирования с использованием осциллографов в течение очень многих лет. Аналоговые методы использовались повсюду.

Самые ранние аналоговые осциллографы были большими и содержали большое количество электронных ламп или термоэмиссионных клапанов. По мере развития технологий были введены новые транзисторные испытательные приборы, и они были намного меньше. Однако им по-прежнему требовалась значительная глубина для размещения электронно-лучевой трубки.

Подлинно аналоговые осциллографы не обладают теми возможностями, которые сегодня предлагают многие измерительные приборы. такие возможности, как маркеры, точное измерение значений, цифровое отображение напряжения сигналов, очень гибкий триггер и многое другое. Старое тестовое оборудование было очень ограничено современными стандартами, но эти ранние тестовые инструменты по-прежнему позволяли инженерам-проектировщикам электронных схем видеть необходимые формы сигналов.

Подробнее о . . . . Аналоговый осциллограф.
Аналоговый объем хранения: Эти тестовые приборы обычно были очень большими и дорогими. Этот тип осциллографа, как правило, предназначался для использования специалистами, и не всегда было легко увидеть осциллограммы в течение любого промежутка времени. Для длительного хранения осциллограммы необходимо было сделать снимок экрана, и для этого были доступны специальные камеры!

Пример аналогового запоминающего осциллографа
Ключом к аналоговому накопительному прицелу была особая форма электронно-лучевой трубки, которая улавливала электроны из электронного луча и позволяла освещать экран зарядом, чтобы гарантировать видимость сохраненной формы волны.

Чем ярче изображение на экране, тем короче время, в течение которого его можно было четко увидеть. Этот тип прицела был дорогим, а трубки легко перегорали.

Подробнее о . . . . Аналоговый запоминающий осциллограф.

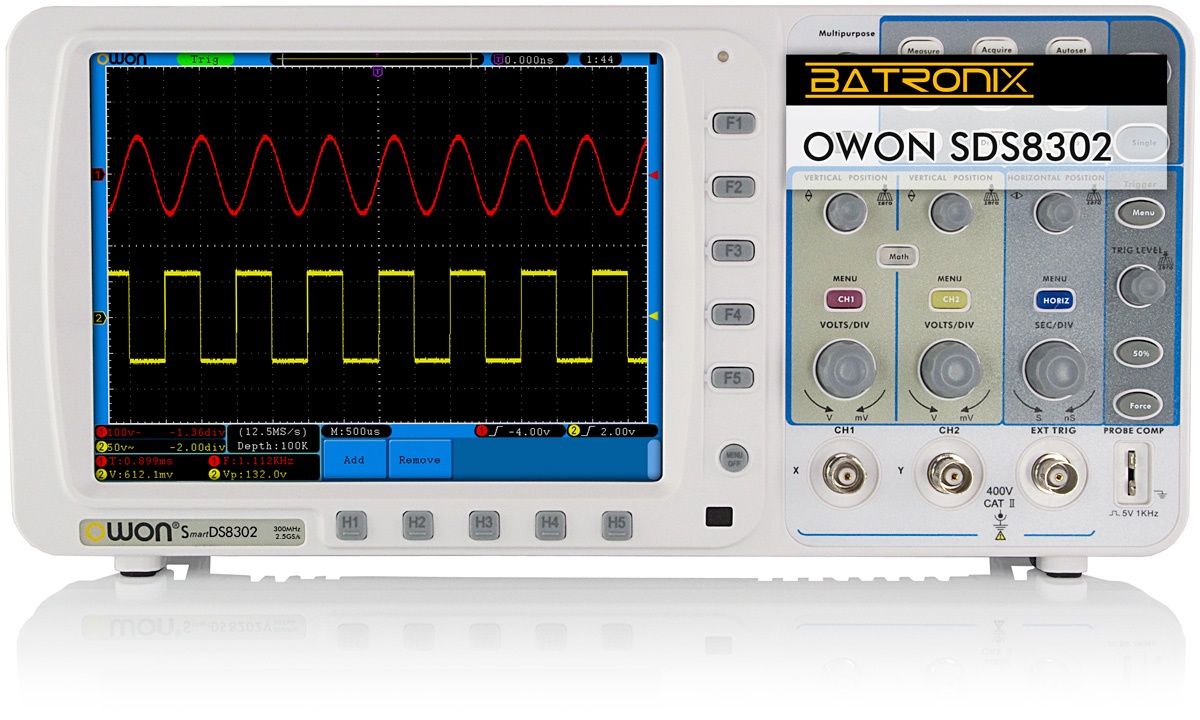

Цифровой осциллограф: Цифровые технологии открыли путь к значительному повышению производительности и предоставлению множества новых возможностей в этих измерительных приборах.

Цифровые осциллографы теперь могут похвастаться многими возможностями, о которых даже не мечтали во времена аналоговых технологий, а максимальные частоты теперь увеличились до такой степени, что их можно использовать для многих приложений проектирования ВЧ наряду с общим проектированием электронных схем и тестовых приложений, которые они традиционно использовались для.

Существуют различные подтипы цифровых осциллографов — они, как правило, использовались после появления цифровых технологий, и теперь используется только термин «цифровой осциллограф». Остальные термины используются в случае, если они встречаются в различных формах литературы:
- Цифровой запоминающий осциллограф, DSO: Этот термин использовался после первоначального появления цифровых осциллографов, указывая на то, что у него была память для хранения сигналов и их отображения в течение определенного периода времени. Это был реальный аргумент в пользу инженеров-конструкторов электронных схем, для которых аналоговый объем памяти был бы только мечтой.
- Осциллограф с цифровым люминофором, DPO: Этот тип осциллографа представляет собой цифровой осциллограф, использующий архитектуру параллельной обработки.
  Подробнее о . . . . Цифровой люминофорный осциллограф.

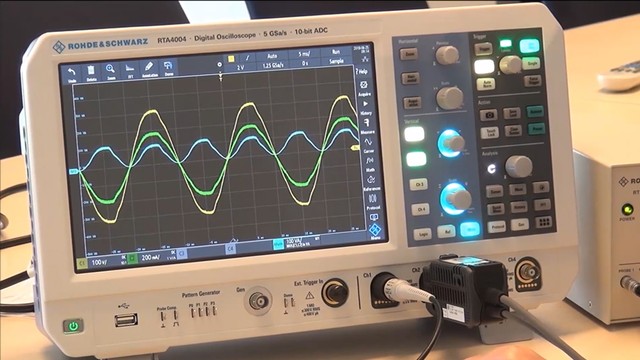

- Цифровой осциллограф: Этот термин обычно используется сегодня и используется для описания типа осциллографа, в основе которого лежит цифровая технология и технология цифровой обработки сигналов, хотя всегда используются некоторые схемы аналогового входа. Типичный современный цифровой осциллограф
  Современные осциллографы обладают огромным количеством возможностей, от обработки базовой формы волны до расширенного запуска, и многие осциллографы также имеют возможность работы со смешанными сигналами, а некоторые осциллографы позволяют также отображать спектр формы волны. Благодаря современной схемной архитектуре, использованию быстродействующих ПЛИС и т.п. цифровые осциллографы современной эпохи обладают гораздо большими возможностями, чем ранние цифровые осциллографы всех разновидностей.
Подробнее о . . . . Цифровой осциллограф.
Цифровой осциллограф стробоскопов: Осциллографы стробоскопов используются для захвата чрезвычайно высокочастотных сигналов. Этот тип осциллографа используется при анализе очень высокочастотных сигналов. Повторяющиеся сигналы, частота которых превышает частоту дискретизации осциллографа.

Для измерения повторяющихся сигналов этот тип может иметь полосу пропускания и высокоскоростную синхронизацию до десяти раз большую, чем у любого осциллографа реального времени. Обычно этот тип осциллографа начинается с уровня полосы пропускания в десятки гигагерц. Приложения включают анализ высокоскоростных последовательных шин, оптических устройств и тактовых сигналов.

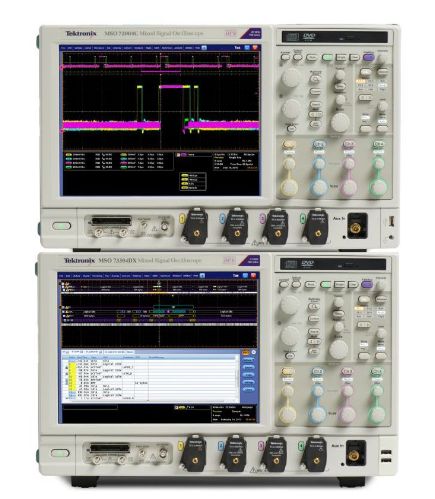

Осциллограф смешанных сигналов, MSO: Этот тип осциллографа представляет собой сочетание амосциллографа и логического анализатора. Во многих электронных схемах, сочетающих аналоговую электронную схему с цифровыми схемами, часто возникает необходимость иметь несколько входных каналов аналогового осциллографа для просмотра форм сигналов, а затем несколько каналов логического анализа для просмотра цифрового состояния различных сигналов. каналы. Именно для удовлетворения этой потребности были разработаны и внедрены осциллографы смешанных сигналов.
Обычно MSO имеет два или более полнофункциональных канала осциллографа, а затем несколько каналов логического анализа, обычно восемь или шестнадцать.

Подробнее о . . . . Осциллограф смешанных сигналов, MSO.
Осциллограф смешанного домена: Эта форма осциллографа представляет собой комбинацию осциллографа и анализатора спектра. Часто при разработке или ремонте систем беспроводной связи необходимо иметь осциллограф и анализатор спектра, которые связаны так, чтобы можно было увидеть влияние цифровых или предварительных беспроводных областей на выходной РЧ-сигнал.
Этот тип осциллографа или анализатора особенно полезен для выявления неисправностей этих радиочастотных схем, которые сочетают низкочастотные или цифровые схемы с радиочастотными электронными схемами. Осциллограф смешанного домена характеризуется отдельным ВЧ-входом для анализа спектра и обычными входами осциллографа.
USB-осциллограф: Используя мощность ПК, этот тип осциллографа может обеспечить производительность многих осциллографов, но без необходимости всей обработки, которая обычно требуется. Он подключается к ПК с помощью USB-соединения и использует ПК для отображения и т. д.
Как правило, USB-осциллографы более высокого качества имеют ПЛИС внутри самого осциллографа, которая выполняет всю обработку сигналов. Затем компьютер можно использовать для взаимодействия с человеком, т. е. для управления и отображения. Это значительно снижает стоимость осциллографа без ущерба для электрических характеристик.

Это означает, что высокопроизводительный прицел может быть изготовлен с использованием минимума аппаратных средств, что позволяет уменьшить размер и стоимость.

Подробнее о . . . . Осциллограф на базе USB/ПК.

Это основные типы осциллографов. Некоторые из них используются более широко, чем другие, и, конечно же, типы аналоговых осциллографов в настоящее время используются гораздо реже — в основном только доступные устаревшие осциллографы.

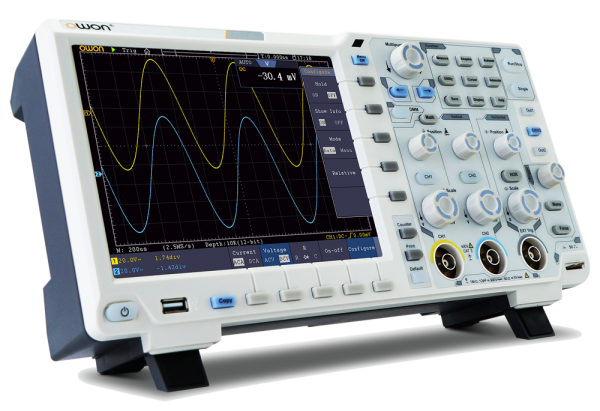

Высокопроизводительный цифровой осциллограф типа

Как видно, существует множество различных типов осциллографов, каждый из которых имеет свои особенности. Это означает, что различные типы осциллографов будут применяться для различных приложений: проектирование радиочастот, общее проектирование электронных схем, цифровая разработка, тестирование, обслуживание, ремонт и т. д. Выбор правильного типа осциллографа позволит ему работать наилучшим образом, а пользователю получить от этого максимальную пользу.

Другие тестовые темы:
Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
Вернуться в меню «Тест». . .

Цифровой осциллограф

Приложение BitLib Scope — это программа, созданная с помощью BitLib и реализующая одноканальный осциллограф. Он демонстрирует многие возможности аналогового захвата BitScope.

BitScope DSO в Сиднее

На приведенном выше снимке экрана показана область BitLib при подключении к Sydney BitScope.

Этот BitScope захватывает сигналы, генерируемые WavePOD, и подключен к Интернету.

Вы можете подключиться к нему с помощью этого приложения так же, как с помощью BitScope DSO. Анимация здесь показывает доступные осциллограммы.

Это возможно, потому что BitLib Scope и BitScope DSO очень похожи внутри; оба используют одну и ту же технологию связи Host/BitScope для управления одним или несколькими BitScope.

Это работает одинаково независимо от того, подключен ли BitScope локально через USB или, как в этом примере, удаленно через Интернет.

В случае с этим приложением, конечно, все реализовано в BitLib.

Он отвечает за подключение к BitScope (даже за полмира, как показано в этом примере), а также за программирование сценариев, необходимых для запуска, захвата и загрузки данных сигнала для отображения.

Диалоговое окно канала выбирает источник входного сигнала и канал для захвата.

Также выбирает связь (переменный/постоянный ток), включение предварительного делителя и применяемое входное затухание.

Все эти параметры, связанные с каналом, доступны через две простые функции управления каналом BitLib.

Как видно из отображаемого здесь меню, каналов больше двух. Это связано с тем, что BitScope захватывает любые (комбинации) аналоговые каналы или логические каналы .

То есть BitScope имеют 10 или более каналов , всего 2 или 4 аналоговых и 8 логических каналов.

BitLib нумерует аналоговые каналы от 0 до 15 и логические каналы от 16 до 31. В случае модели с двумя аналоговыми каналами, такой как BS325, имеется 2 аналоговых канала (0 и 1) и 8 логических каналов (от 16 до 23).

BitScope — это система смешанных сигналов, поэтому BitLib обрабатывает логические каналы так же, как и аналоговые, но только с двумя значениями:

Высокий (номинально показано как 5 В)
Низкий (номинально отображается как 0 В)

Следовательно, использовать BitLib для создания приложения со смешанными сигналами очень просто, поскольку все каналы представлены одинаково: как аналоговые сигналы .

BitLib упрощает использование триггера BitScope.

В каждом канале указывается уровень запуска и должен ли запускаться нарастающий или спадающий фронт сигнала, когда он пересекает этот уровень.

Показанная здесь установка срабатывает, когда сигнал на первом канале падает ниже 0 В.

Есть третий вариант триггера; Принудительно .

В приложениях с осциллографами это необходимо для реализации автозапуска и захвата сигналов произвольной формы.

Он также может быть очень удобен при создании анализаторов спектра, вольтметров и других приложений для сбора и анализа данных (например, WaveMeter).

Эти параметры устанавливаются с помощью BL_SetupTrigger.

BitScope поддерживает ряд других параметров запуска, включая логические битовые шаблоны, задержку запуска и фильтры, а также настройки задержки до и после запуска.

BitLib делает их доступными через API, но в этом примере они не используются. Полный исходный код предоставляется, так что не стесняйтесь добавлять их!

Захват аналоговых и логических сигналов, выполняемый BitScope, называется Trace .

Параметр Trace Control указывает, как быстро и как долго BitScope должен выполнять захват.

BitLib Scope обеспечивает выбор скоростей и продолжительности захвата в раскрывающихся меню.

Они удобны для просмотра сигналов, подключенных к Sydney BitScope, но сама библиотека позволяет использовать любые значения с учетом физических ограничений BitScope.

Просто введите нужные значения.

Если BitLib определяет, что используемые значения не поддерживаются BitScope, будут заменены ближайшие допустимые значения.

Параметры трассировки задаются с помощью двух простых функций управления трассировкой, а требуемый размер буфера захвата (выделенный приложением) сообщается с помощью BL_BufferSize.

Когда устройство ограничено, частота дискретизации и продолжительность захвата фактически используемые также могут быть получены через API.

Хотя осциллограф BitLib Scope является примером приложения осциллографа, созданного с использованием BitLib, он также является хорошим инструментом диагностики программирования BitScope.

По умолчанию BitLib Scope отображает некоторую информацию о BitScope и операциях с библиотекой, выполненных в журнале диагностики , на главном экране.

В этом примере показано, что найдена одна модель BS301N BitScope, идентифицированная как RE52HO10 по интернет-адресу sydney.bitscope.net .

Эта информация передается через диагностическую функцию библиотеки BL_Log.

Эта функция позволяет программисту видеть, что происходит в библиотеке и между ПК и самим BitScope.
